Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#37700
Lompos48
nagyúr
gyenesmartin
#37695
Lompos48
nagyúr
válasz
gyenesmartin
#37695
üzenetére
Hangerőszabályozáshoz MINDIG logaritmikust kell tenni. Az emberi fül az oka.
-
#37699
csabyka666
veterán
PHM
#37698
-
#37698
PHM
addikt
csabyka666
#37697
PHM
addikt
válasz
csabyka666
#37697
üzenetére
Nem feltétlenül, viszont méréssel könnyű behatárolni.
-
#37697
csabyka666
veterán
mezis
#37696
-
#37696
mezis
félisten
csabyka666
#37693
mezis
félisten
válasz
csabyka666
#37693
üzenetére
Az inverter trafó a felelős a háttér világítást végző hideg katódos fénycsövek világításáért. Az a legvalószínűbb. hogy egyenfeszültség jutott rá. Vagyis először az őt váltóárammal inzultáló félvezető lett zárlatos....
-
#37695
gyenesmartin
őstag
gyenesmartin
#37503
gyenesmartin
őstag
válasz
gyenesmartin
#37503
üzenetére
Úgy tűnik sikerült megcsinálnom. Átváltoztattam fázist fordító-ra. Viszont így meg van egy kis alapzaja. Először 100K/330K-ra tettem az ellenállásokat. Így nagyon nagy volt. Később lett 22 és 68K. Most 10 és 22 van. Így már nincs nagy alapzaja. Csak egy érzékeny fülesről lehet hallani egy kicsit, de így meg nem valami egyenletesen nő a hangerő. Mert a poti meg 50K-s. Úgyhogy vagy teszek bele egy 10K-s lineáris potit, meg egy 2.2/10K ellenállást. Vagy egy logaritmikus potit.
-
Def26
félisten
Üdv.
Ezt mennyi idő lenne egy hozzátok hasonló profinak összerakni?
Hozzávalók:
- DualShock 4 controller (playstation 4 kontroller)
- Teensy 3.0 (without header pins) (Teensy 3.1nem biztos, hogy működik)
- mini USB host shield (from circuitsathome.com)
- 8x MCP4131 or MCP4151 digital potentiometers (MCP4151 recommended)
- AWG 30 wire (multiple colors recommended!)
- A little thicker wire for 5V and ground
- 4,7kohm resistor
- 2x 8,2kohm resistors -
#37693
csabyka666
veterán
Igen, engem is meglepett ez a "munka". Csoda, hogy nem lett nagyobb baj ebből a maszatolásból.
Jól értem, hogy az invertertrafó meghibásodása akár eredményezheti azt, hogy nincs háttérvilágításom, igaz? Csak azért kérdem, mert ha van rá valamekkora esély, akkor rárepülök egy ilyen trafóra, és ha jó áron tudok bele szerezni, akkor beleforrasztom.
Ahogy írtam is, mérni sajnos nem sok mindent tudok a panelen, viszont ez az egyetlen alkatrész, ami szemrevételezéssel is problémás: törött, égett...Ez a "panel vezeti át a hőt" dolog - szerintem - nem túl hatásos, de én csak ugatom ezt a részét a dolgoknak.
-
#37692
Kernel
nagyúr
csabyka666
#37689
Kernel
nagyúr
válasz
csabyka666
#37689
üzenetére
A kókányolt trafó, és a 230V-os bemenet között nem kellene kapcsolatnak lennie?
Egyáltalán nem, az csak az invertertrafó, ami a 15V DC --> 750 AC átalakításban játszik szerepet. Életveszélyes is lehetne, ha a fénycsőnél vagy akárhol hálózati kapcsolat alakulna ki a testhez például.
A kókányolás pedig igen enyhe kifejezés, mert ritka egy gusztustalan "munka". Pedig én is láttam már ezt-azt.
-
#37691
Kernel
nagyúr
csabyka666
#37690
Kernel
nagyúr
válasz
csabyka666
#37690
üzenetére
Ez már valóban azonosnak néz ki, de nem biztos, hogy jobb is. A másik szerintem ennek továbbfejlesztett, de kompatibilis változata.
Talán rájöttek, hogy az elsőben kicsit alulméretezték azt a táp IC-t, ezért beraktak helyette egy nagyobbat, amit normálisan lehet hűteni. Nem úgy, mint azt a kis 8 lábút. Ha nálad nem is az a része ment tönkre, de lehetett ebből sorozatos meghibásodás is, ilyenkor szoktak korrigálni a gyártók.

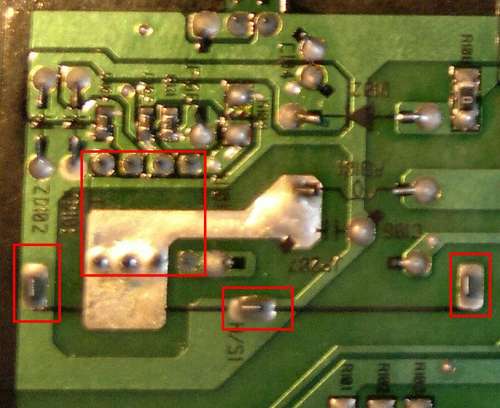

Épp figyeltem tegnap a hűtési megoldást, elég tanulságos. Bejelöltem a táp IC-t, valamint a hűtőborda forrasztási pontjait. Ahol a fényes, ónozott rész látszik, az a Drain-kimenet, ami a tápot (pontosabban a hálózati GND-t) kapcsolgatja a trafóra.
Ez a hűtőbordával ugyebár nem érintkezhet, sőt az aránylag nagy feszültség miatt kellő szigeteléssel kell elválasztani. Csupán a panel vezeti át a hőt, a hűtőlemez felé:
-
#37690
csabyka666
veterán
...nem hagyott nyugodni, de csak megtaláltam azt a panelt, ami 100%-ban egyezik.
Itt van.
Szerintetek?
-
#37689
csabyka666
veterán
Illetve még valami. A kókányolt trafó, és a 230V-os bemenet között nem kellene kapcsolatnak lennie?
Rámértem az összes lábára és a 230V-os részre, és mindenhol szakadás van. -
#37688
csabyka666
veterán
Visszatérve a 933-as Samsungra...azt honnan lehet tudni, hogy a trafó ?/?-es? Mert úgy könnyebben keresnék, akár valami elektronikai boltban is...
-
#68216320
törölt tag
Van egy sztereó erősítőm, amin szeretném a fejhallgató kimenetet mono-ban használni a 2 csatorna összefogásával. Miként oldható ez meg? Emellett használatban maradna a két hangfal is, mivel a fejes csatlakozót használva nem némulnak el a külső hangfalak.
-
harry
veterán
válasz
kjani18
#37677
üzenetére
Köszi a tippeket.
Nincs igazán felszerelésem, nem tudom, hogy tudnám kimérni. Vagyis jó, van multiméterem, de pl. műhelytáp vagy ilyesmi nincs. Amúgy nem ilyen kis vibrátor, hanem valamilyen nagyobb forgómotor, 220V DC van ráírva, de teljesítményérték nincs... Elvileg ez: [link] zyt-71
Ha minden kötél szakad, ismerősöm vélhetően tud segíteni, csak gondoltam, amíg lehet ilyen 1-200Ft-os alkatrészcsere segíthet, addig megnézem, meddig jutok.Érdemes lehet így "látatlanban" az alábbi alkatrészek közül is valamit kapásból kicserélni?
Tirisztor BT151-600 (ilyet nem találtam, csak 650-est meg 800ast [link])
Optocsatolo MOC3022 (ha jól tudom, a 3020 is jó lehet [link])
Optocsatolo EL817 [link]
Meg egy 25V 470uF kondi (ez már elvileg egy 5V-os ágon van, ha jól látom, két nagy ellenállás végez feszültségosztást). -
Kernel
nagyúr
Készülékekben a hálózati Greatz-híd csak úgy magától nem szokott elszállni, általában valami elviszi. Kapcsolóüzemű tápnál főleg a tranzisztor, vagy villámlás is stb.
Úgyhogy ilyenkor egyelőre nem érdemes szellemi energiát fektetni abba, hogy mire tudnád kicserélni a gyárilag bizonyára jól méretezett diódát, ami eddig is jól végezte a dolgát. Mérni kell, egyéb zárlatokat keresni, berakni ugyanolyan diódát.
A BY255-öt szokták használni képcsöves TV-k tápegységében (hálózati Graetz), míg a BY299-et sorvégfokban, impulzusokra. Mindkettő fizikailag nagyobb és a kivezetései is vastagabbak, hátha el sem fér a 4007 helyett.
-
Lompos48
nagyúr
...ez csak 1A, és bár nem tudom, mekkora áram megy pontosan, az előtte lévő biztosíték 2A-es...
Ezen ne akadj fenn! Ezt így "szokás" (kell) méretezni. Az 1N 4007 is elbír rövid ideig 30A-t vagy még rövidebb ideig akár 45A-t is.
Nyugodtan cserélheted az eredeti típusra. De ha nagyon aggódsz, akkor a linkeltekből a BY253-t válaszd. A másik egy gyors (mondjuk kapcsoló-) dióda.
-
harry
veterán

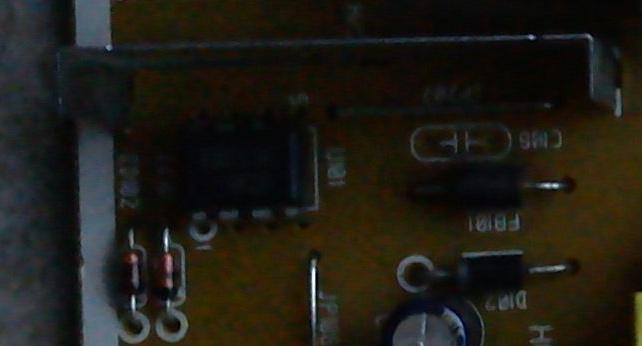

Sziasztok, van egy áramköröm, amin a betápnál lévő diódák meghaltak, ilyenek voltak: 1N 4007, ami 1000V és 1A, ha jól gondolom ez: [link]
Érdemes ugyanilyet visszatenni, vagy válasszak mást? Főként azért kérdem, mert ez csak 1A, és bár nem tudom, mekkora áram megy pontosan, az előtte lévő biztosíték 2A-es, szóval én személy szerint jobban bíznék valami "erősebben". Sajnos lehet van más gond is, de első körben ezeket szeretném kicserélni (konkrétan 0 az ellenállásuk, nincs egyenirányítás, rövidzár keletkezett, kiment a biztosíték).
Itt megjegyzem, nem igazán értek hozzá, ezért kérdem.
Tehát mondjuk ez, vagy ez megfelelő? Vagy milyen értékeket kellene figyelembe vennem?(Maga az áramkör valami kínai masszírozó cucchoz való csoda, és a 230V-os rész utáni egyenirányító szakaszról lenne szó).
-
#37674
csabyka666
veterán
kjani18
#37673
-
#37673
kjani18
őstag
csabyka666
#37663
kjani18
őstag
válasz
csabyka666
#37663
üzenetére
Szia
Kikapod a moncsiból a trafót.
Szétszeded a kijelzőt, a széleiről leszeded a csőtartó sineket, kiveszed belőlük a csöveket, helyettük ragasztasz bele ledcsíkot, a keskenyebb, ha a széle picit felhajlik, pont belefér. Ha lehet hideg fehéret használj.
Összerakod a moncsit, vigyázva, hogy ledekhez menő vezetékek szigetelése ép maradjon, ill. a rétegek közé ne kerülhessen por.
Az inverterhez menő biztosítékról leveszed a 15V-ot, úgy,hogy az inverter felőli részét kiforrasztod a panelból, arra ne legyen feszültség.A 15V - ot a ledek + -ra kötöd egy 78R12 fesszabályzón keresztül, a test adja magát ( - )
Megkeresed, hogy melyik átkötésen kap az inverter on-off feszt a PC bekapcsolásakor ( kb. 3V) és azt kötöd a fesszabályzó kapcsoló lábára. A fesszabályzót felcsavarod a lemezre, ahol találsz neki helyet ( az fogja hűteni is)
A moncsin utána nem lehet majd fényerőt állítani! Azt szoftveresen a PC-n állíthatod be a neked tetszőre.
Sok sikert! Ha kérdésed van, írj! -
#37672
csabyka666
veterán
moha21
#37671
-
#37671
moha21
veterán
csabyka666
#37670
moha21
veterán
válasz
csabyka666
#37670
üzenetére
Többi rész rendben van? Mert azért ilyen csúnya trafónál más is szokott füstölni. Bontott panel-t nem találni hozzá?
-
#37670
csabyka666
veterán
moha21
#37669
-
#37669
moha21
veterán
csabyka666
#37668
moha21
veterán
válasz
csabyka666
#37668
üzenetére
"Van itthon egy rakat számítógép tápegységem, azokban elképzelhetetlen, hogy ilyen trafót találok, igaz?"
Igen, elképzelhetetlen.
-
#37668
csabyka666
veterán
Köszönöm a választ mindenkinek! Egyenként reagálok rájuk.
@ 14adam: Az elmondások alapján egyik pillanatról a másikra történt, hogy nem adott képet, plusz a trafó szemmel láthatóan el van égve, a fém burkolaton is látszik a feketedés. Ebből gondolom, hogy egy csere lehet, hogy segít.
@ Lompos48: Az Ebay-es panelt csak viszonyításképp linkeltem, nem fogom megvenni annyiért, mert tényleg nem túl olcsó.
A kolléga lejjebb linkelte a kapcsrajzot. Esetleg az alapján?
@ bandi94: Na, ez az, amit nem tudok, mert az alkatrész pontos adataira lenne szükségem.
@ Kernel: Köszönöm a kapcsrajzot! Ez jó lehet, de valóban égett a trafó, szóval rizikós...
A LED szalagos megoldás is érdekes, kihívásnak mindenképp! Ha nem jutok vele semmire, elgondolkozom rajta!

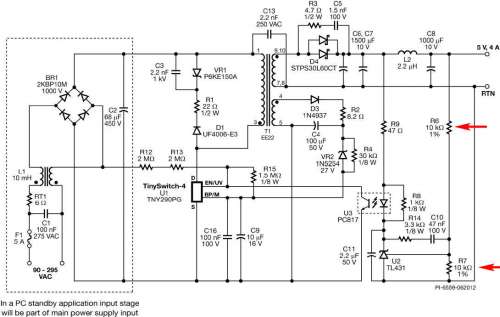

Van itthon egy rakat számítógép tápegységem, azokban elképzelhetetlen, hogy ilyen trafót találok, igaz?
-
#37667
Kernel
nagyúr
csabyka666
#37663
Kernel
nagyúr
válasz
csabyka666
#37663
üzenetére
Itt van hozzá rajz: [link]
Valószínűleg jó helyette a másik is, ha egyeznek a csatlakozó bekötései, feszültségei. Az egyiken 15V az inverter-táp, másikon 14,5V, de az elvileg nem számít, ebben az esetben.
Egyébként az érdekesség kedvéért, van itt egy másik, ami viszont teljesen azonosnak tűnik: [link] Csak ez hibás, trafója meg van égve. Noha licitálós, így olcsóbban is elnyerhető, Unión belül vám és ÁFA-mentes lenne, viszont utána még lehetne ezt is javítgatni.
Meg persze lehet próbálkozni inkább az eredeti javításával is (trafócserével szerintem nem úszod meg), illetve én már azzal sem szórakoznék, inkább LED-szalagot építenék bele, mint a sajátomba. Pláne, ha hibás még a fénycső is. Csak nem tudom, milyen felépítésű a kijelző, ehhez előbb szétszedném.
-
bandi94
tag
válasz
csabyka666
#37663
üzenetére
Ha az Ebay-es tápon a feszültségek egyeznek ezzel, akkor túl nagy baj nem lehet...
-
#37665
Lompos48
nagyúr
csabyka666
#37663
Lompos48
nagyúr
válasz
csabyka666
#37663
üzenetére
Az eBay-es lap 99%-ban talál a másik helyett. Kicsit drága, ez igaz. Nem biztos találsz külön trafót. Valószínűleg ehhez a laphoz készül és kész. Esetleg újratekercselhető.
Gondolom a nagyfeszültség hiányozhat a háttérvilágításhoz (ha a trafó hibás). Lehet ellenben fénycsőhiba is...
Kérdés hogy vannak bekötve. Kapcsolási rajzot nem találtam. -
#37664
14adam
addikt
csabyka666
#37663
14adam
addikt
válasz
csabyka666
#37663
üzenetére
elég kókány. De ha a trafó a rossz akkor nem csak világítás nem menne
-
#37663
csabyka666
veterán
Üdv mindenkinek!
A segítségeteket szeretném kérni. Adott egy Samsung SyncMaster 933 monitor, amin eltűnt a háttérvilágítás. (Tehát ha lámpával bevilágítom a kijelzőt, akkor látszik rajta a kép, de nincs fénye...)
Szétszedtem, és az alábbi látvány fogadott:
Bár műszerből elég szegényesen állok, mindössze egy multiméterem van, erős a gyanúm, hogy a kókány módon beszerelt, és azóta kissé égett trafó miatt nem működik a háttérvilágítás.
Szeretnék venni egy ilyen trafót, de sajnos ötletem sincs, honnan tudnám megállapítani, hogy pontosan milyen típusú kellene a panelbe.
Ebay-en ezt a panelt találtam, ami "kb hasonló" ahhoz, amit én keresek, de pontosan kéne a típusa a trafónak.Tudtok ebben segíteni?
A kókányolt panelről készült képeket itt és itt megtekinthetitek nagyobb felbontásban.
Köszi a segítséget előre is!
-
Lompos48
nagyúr
válasz
PH-User
#37660
üzenetére
Érdekes változatok létezhetnek. Felvázolok hármat:

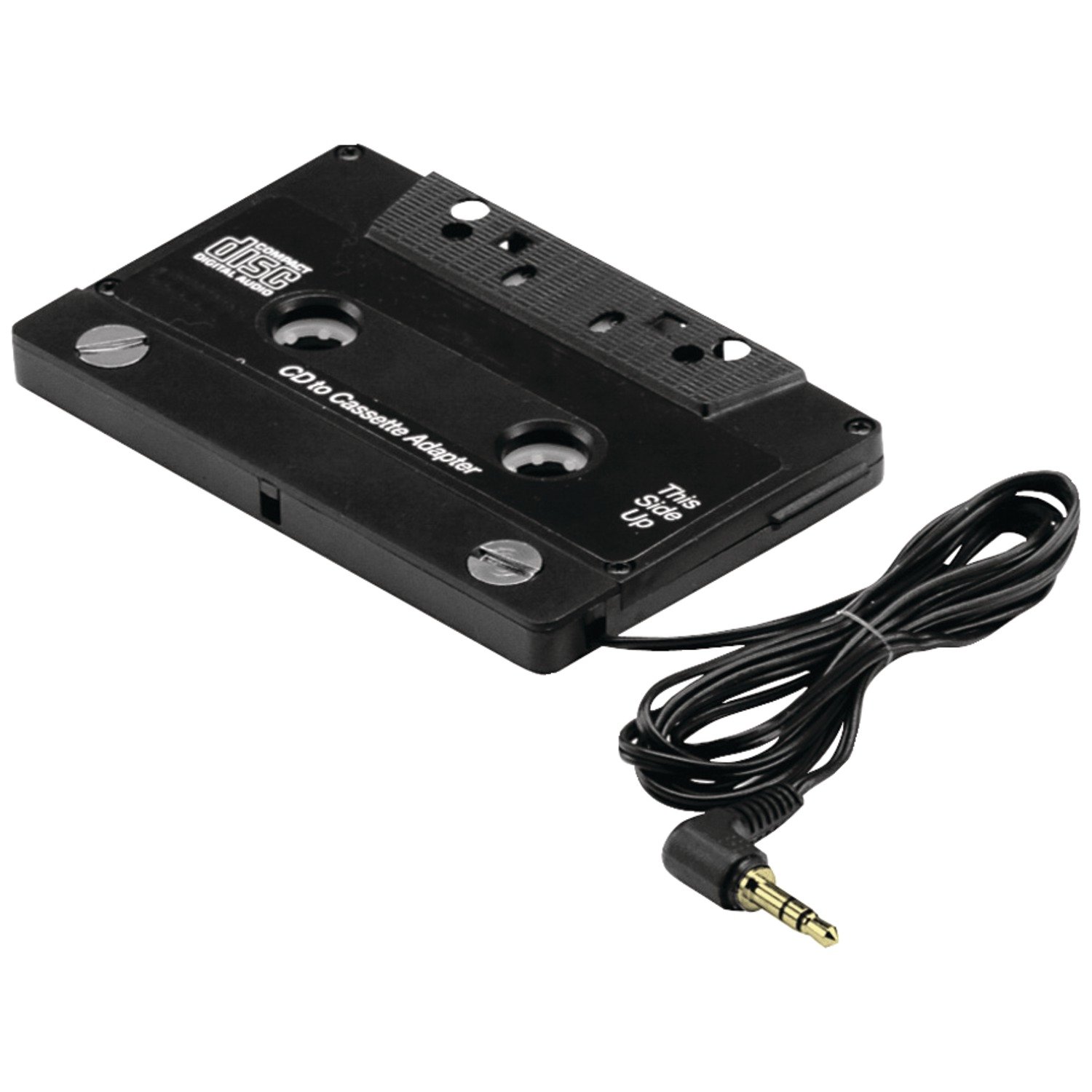

1. Egyszerűen elvágva a kazetta felől érkező és már előerősített vonalakat (18. oldal, T106, T107). Így a Tape pozícióban a behozott jelet kellene lejátssza. Később lehet játszadozni a motor kikötésével és spekulálni vagy drukkolni, hogy ne legyen kazetta-blokkolás detektora, ami meghiúsíthatná az ilyen "lejátszást".
2. A jeleket a 7801 jelű HEF4053 multiplexer kimenetére kötni (14, 15 lábak) és amikor az Aux jelet szeretnéd lejátszani, akkor egy kapcsolóval az Enable bemenet (6 láb) magas szintre (H, gondolom a 16. tápláb feszültsége megfelel) kötni. Ez levágja a Tuner és/vagy Tape jeleit a multiplexer kimeneteiről.
3. Ez lenne a legprofibb
. Valamicske áramkört kellene építeni hozzá, ami lehetővé tenné a multiplexer nem használt szeletének a bevetését: az Aux jeleket valahogy az 3 és 5 lábra kellene hozni, valami logikával pedig megoldani, hogy az Sc (9. láb) magas szintre, míg a másik két select láb (10 és 11) alacsony logikai szintre kerüljenek. Ezt egy kis plusz külső kapcsolóval kellene levezényelni. Ebben a változatban megmaradna a két eredeti funkció is de hozzáadódna a plusz Aux bemenet kapcsolhatósága. -
darvinya
titán
válasz
Lompos48
#37653
üzenetére

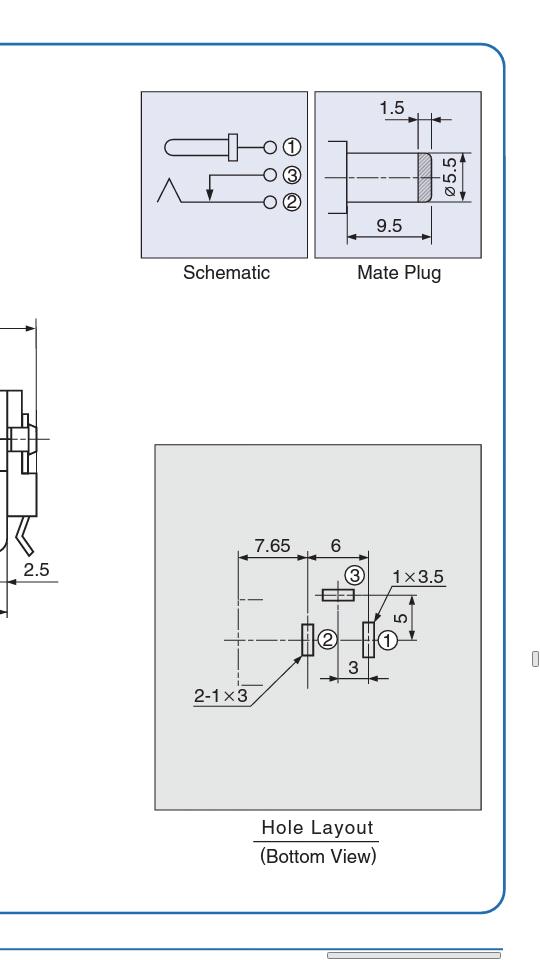

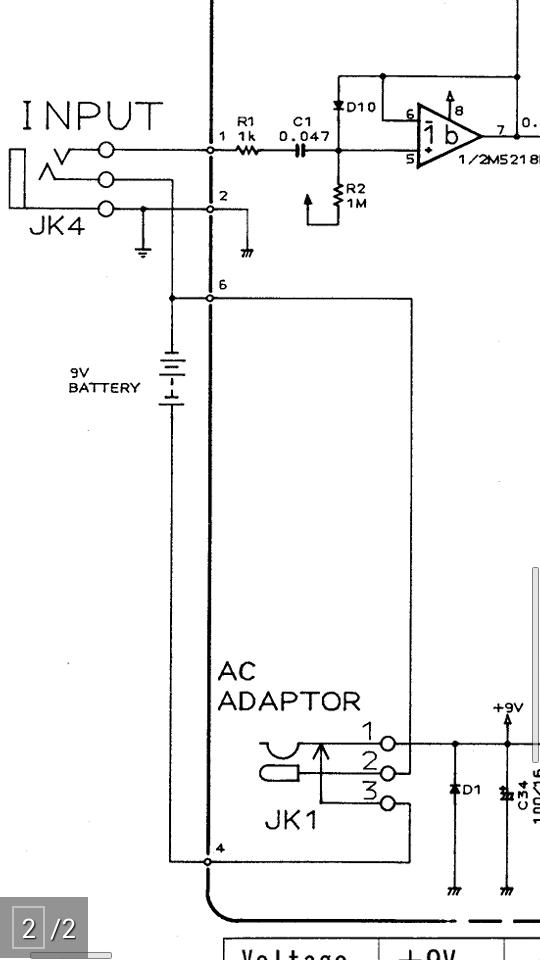

Valójában az eredeti táp jack aljzat jelölés és a rajz jelöléssel van probléma.
Az elv amit mutat az jó.
Tehát az elem + a jack kapcsolóval szakítjuk meg, ha adapter van bedugva.
Csak arra kell itt odafigyelni, hogy táp jack dugónál a külső + , belső -.
(#37656) mezis
Működik, de kipróbálom úgy ahogy mondod.
Kérdés, ha van valami hibája az okozhat-e zajt? -
Salex1
őstag
Van egy kaputelefonom, a kültéri és a beltéri között két ér megy, ezen kapja a tápot is a kinti, illetve az adat is ezen megy. Kellene nekem egy kontakt a csengetésről (kamerát kapcsolná be, egy időzítővel)
Ilyen mikrokapcsoló van a kintiben:
[link]
két lába úgy tünt, hogy nincs használatban, de ha ezt használom az időzítő indítására, akkor nem megy a kaputelefon, csak folyamatosan csenget (ez lehet hibajelzés is, vagy, hogy úgy érzi folyamtosan nyomva van a gomb..)
Valakinek nincs valami ötlete?
Esetleg a beltériben a hangszóróról nem lehet egy relével kontaktot vezérelni?
Valószínű, hogy a kinti egyáramkörös kapcsoló, tudnátok ajánlani esetleg hasonló kétáramköröset? Létezik egyáltalán? -
darvinya
titán
Mindenkinek B.Ú.É.K.
Lenne egy kérdésem.
Van itt ez a elemes gitárerősítő.
Szeretném úgy átalakítani, hogy legyen benne hangerő szabályzó, magas-mély szabályzó.
Hangszóró helyett 16Ω-tól fülhallgató kimenet lenne.
IC-nek RC4558P van itthon, ezt lehet használni?
Vagy ragaszkodni kell TDA7052-hőz?Mivel ilyet soha nem építettem, így nem tudom mit merre.
Köszönöm a segítséget.
-
Kernel
nagyúr
válasz
n0rbert0
#37630
üzenetére
Vagy másképp fogalmazva, a feszültségosztónak képlet nélkül is mindössze annyi a lényege, hogy az ellenállások arányában oszlik meg rajta a feszültség.
Ha azonban leterheljük, vagyis például az alsó tagjával párhuzamosan kötünk egy másik ellenállást (amit itt a LED-szalag eredője képvisel, vagy bármilyen fogyasztó), akkor a párhuzamos ellenállások eredőjével kell számolni, vagyis megváltozik az osztásviszony. Vagy eltolódik az osztáspont, sokféleképpen lehet mondani.
A dióda, vagy Z-dióda viszont gyakorlatilag stabilizálja, behatárolja az önmagán eső feszültséget. Meghatározott jelleggörbét követve ugyan, de a semmihez képest ez már feszültségstabilizálásnak számít, az elektronikában.
-
Lompos48
nagyúr
válasz
n0rbert0
#37630
üzenetére
A feszültségosztónak nincs értéke, de van egy osztási aránya. Az tényleg nem függ az áramtól. Ellenben a korábban tárgyalt LEDszalag esetén, ahol azokkal sorbakötve lennének az ellenállások vagy LEDek, már számít az áramerősség mértéke, mert annak függvénye a rajtuk eső feszültség. Ellenállásokkal dupla áram, dupla feszültségesést produkál, míg a diódákkal - pont az exponenciális jelleg miatt - ez durván állandó marad, azaz keveset változik (lásd a tegnapi görbét).
-
n0rbert0
senior tag
válasz
Lompos48
#37626
üzenetére
A feszültségosztó képletéből kiindulva, azt feltételeztem, hogy nem függ az értéke a rajta átfolyó áram nagyságától. Uki=Ug((R2)/(R1+R2)), ha R2-n mérjük a feszültséget.
Akkor ez miért lesz lineáris közelítő, ha nem függ az áram nagyságától? Vagy valamit félrértettem? -
#22145024
törölt tag
válasz
14adam
#37624
üzenetére
Ha végteleníteni szeretnéd hosszú élettartammal karöltve, akkor csúszógyűrűs forgóátvezető kell(ene). Az ára összemérhető pár heti kereseteddel. Tudsz hasonlót csinálni nyáklemezből és mondjuk telefonból kibontott akku-érintkezőből. De ez fogyószeköz lenne, ha folyamtosan forgatja valaki.
Én megelégednék a nem-végtelenített forgathatósággal, és akkor egy megfelelően/lazán feltekert vezetékköteg el tudja látni a feldatot hosszú távon. -
Lompos48
nagyúr
válasz
n0rbert0
#37625
üzenetére
...így az 5 diódán 4V feszültségesés következik be...
Igen, körülbelül.
...miért jobb megoldás ez, mint egy feszültségosztó?
Mert a feszültségosztó lineáris. Ez meg exponenciálist közelítő. Az áram változásával kevesebbet változik a feszültség, mint ellenállásos osztó esetén.
-
n0rbert0
senior tag
-
14adam
addikt
üdv
Egy érdekes projekten dolgozok.Adott egy kis makett kocsi,szétkapom és be LED-ezem... (fék,helyzetjelző,index,refi,tompított) Ezt betenni egy igazi kocsiba és ugyanazt fogja csinálni mint a rendes kocsi. Ezt eleinte egy tüskesor anya-apa párossal szerettem volna megoldani. Csak akkor az a baj ha mondjuk a vezető ülésbe ül az ember akkor nem látja be a teljes kocsit és mondjuk a hátulját nem lehet látni. Ezért egy forgótárcsára kéne rá bütykölni amit ide-oda lehetne tekergetni és a forgó részen keresztül kapja az áramot (7 vezetősín kéne)
Létezik valami ilyesmi sínszerűség? Ha igen mi a pontos neve? vagy ne vesződjek vele és maradjon a tüskesor? -
-
Lompos48
nagyúr
válasz
n0rbert0
#37606
üzenetére
Elnézést, korábban nem vettem észre a kérdést.

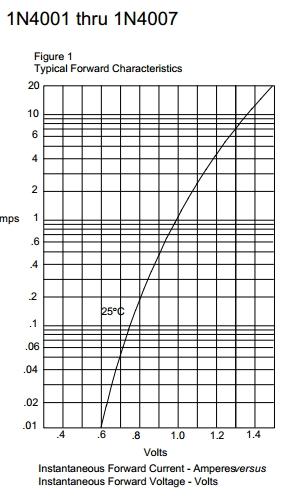

A válasz egyszerű: fizikai okokból egy szilíciumdióda nyitóirányú feszültsége 0.6-0.8V körül van. Ezt az értéket kell megszorozni a diódák számával. Persze ha nem Schottky diódáról van szó, vagy nem nagyon kicsi nyitóirányú áramokról (jócskán mA-ek alatt). Egy 1A-es dióda esetén ez egy ellenőrizhető adat az 10...nx100mA-es sávban, ahol a jelleggörbéje elég meredek.
-
PH-User
addikt
Sziasztok, tudna nekem valaki segíteni szintén egy rádió átalakítással kapcsolatban?
Olyasmi, mint a Blaupunkt de szerintem sokkal egyszerűbb és ezt holnapra meg kéne csinálnom.
Philips 79 RC 169/80 az eszköz és bemenetet akarok rá készíteni úgy, hogy a hangerő, hangszín és a balansz állítási lehetőség megmaradjon. A 13. oldalon a dokumentumban ott a 1861-es csatlakozó, jól gondolom, hogy az FRONT_LEFT és FRONT_RIGHT szálakat kell megblankolnom és oda kötnöm a két aljzat bal és jobb oldalát? Majd a fokozat után az AF_LEFT és AF_RIGHT csatornákon megy tovább a már szabályzott jel a végfokhoz?Aztán a rádió/kazetta kapcsoláshoz pedig a 7. oldalon találtam a 1502-es csatlakozót, itt végignéztem a szálakat és találtam egy kis kapcsolót amit a kazetta mechanika működtet, alaphelyzetben zárva van a két érintkező, de ha bekerül a kazetta, akkor szakad a kapcsolat, ez lenne az? Ide tegyek egy kétállású kapcsolót?
Aki tud kérem segítsen.
-
Kernel
nagyúr
válasz
utgyuru
#37614
üzenetére
Ha ez egy olyan telefon, ami kompatibilis a számítógépről való USB 2.0 töltéssel is (ami 500 mA-es portokat jelent), akkor a 600 mA-es töltővel is biztosíthatod neki ugyanazt.
Mivel jelenidőben fogalmaztál, vagyis már kipróbáltad, eszerint működik.
Ha a telefon túlterhelné a töltőt, attól a töltő károsodhatna, de azok általában védettek ilyen ellen. Túlterhelés hatására az 5V lecsökkenne, amire viszont a telefon valamilyen hibát jelezne, a töltésjelző szokatlan módon viselkedne például.
-
Kernel
nagyúr
válasz
utgyuru
#37611
üzenetére
USB töltőnél úgy szokták megoldani, hogy a telefon csak akkor szabályoz 500 mA feletti töltőáramra, ha érzékeli a saját, gyári töltőjét. Erre van lehetőség a két adatvezeték megfelelő bekötésével
Ha azt nem érzékeli, akkor legfeljebb a standard 500 mA-rel terheli meg a forrást. Vagyis lassabban fog feltöltődni, elvileg azt fogod tapasztalni.
-
#37610
Kernel
nagyúr
szabifotos
#37608
Kernel
nagyúr
válasz
szabifotos
#37608
üzenetére

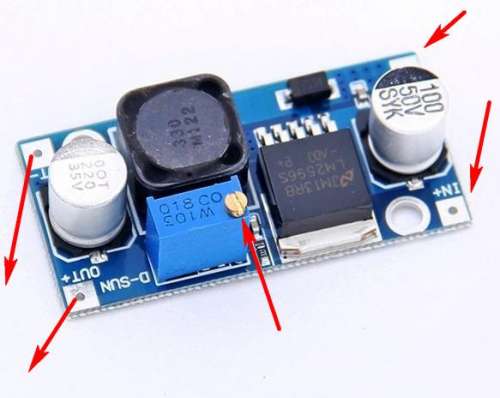

Ott van rajta a trimmer, bekötés is adja magát:
-
#37609
PHM
addikt
szabifotos
#37602
PHM
addikt
válasz
szabifotos
#37602
üzenetére
Amit linkeltél, ott a fehérből egy fajta van csak, 3528-as, 60 led/m.
Ennek általában 400 mA az áramfelvétele méterenként.
Ha 3m-t szándékozol felhasználni, akkor minimum 1,2A-es,
de szvsz inkább 1,5A-es tápot kell hozzá beszerezni.
De mivel árban szinte semmi különbség, valamint mint tudjuk,
a kínaiak szeretnek kicsit nagyot mondani, szerintem nézz ki
mondjuk egy 2A-es 12V-os tápot. -
#37608
szabifotos
senior tag
Kernel
#37603
szabifotos
senior tag
-
Kernel
nagyúr
válasz
sörösló
#37604
üzenetére
Nem tudom, az milyen volt, de általában látni rajta, hogy három LED van sorba egy ellenállással, az megy a 12V-ra, vagyis 3 LED-enként darabolható, ami be is van jelölve.
Értelemszerűen, egy szakadt ág esetén három LED alszik ki.
Vannak viszont most már 230 V-os LED-szalagok is, ami méterenként darabolható. Itt már bizonyára 1 m LED alszik ki, egy hiba miatt.
-
sörösló
aktív tag
Lehet hogy nem azonos technikáról beszélünk, de a cégnél most építettünk be két olyan LED sort, amire csak az van írva, hogy Power Voltage 12 V DC, Max Current 2 A. A leírásában az olvasható, hogy a szalag hosszát a szükséges méretre levágással csökkenthetjük, ekkor természetesen csökken a leadott fénymennyiség is. Nekem ebből az jött le, hogy ez LED-enkénti előtétellenállással (vagy valamilyen áramgenerátorral) működik, csak a tápsínen lévő diódák száma egy elvágással módosítható. Valami olyasmire gondolok mint az önszabályozó fűtőszálak. Levágsz egy tetszőlegesen hosszú darabot, az egyik végét a zsugorkészlettel szigeteled, a másikra megy a hálózat, és annyi. Megadják a tápfeszt meg a méterenkénti teljesítményt, más nem is kell. Olyan LED szalagot mondjuk én aranyáron meg se vennék, amiben egyetlen LED meghibásodása miatt az egészet lehet kihajítani a kukába! Persze ha 10 m-t adnak 3000-ért, akkor más a helyzet.
-
#37603
Kernel
nagyúr
szabifotos
#37587
Kernel
nagyúr
válasz
szabifotos
#37587
üzenetére
Ilyen tápegységek kimenőfeszültségének módosítása általában nem nehéz, csak meg kell keresni benne a megfelelő ellenállást.
Csak egy példa, amit keresővel találtam, de eléggé tipikus. Kimeneten van egy osztó, van egy TL431 sönt stabilizátor, ami egy optocsatolón keresztül szabályoz vissza a primerre. A TL431 referenciafeszültsége 2,495 V, vagyis ennek megfelelően kell módosítani a kimeneti osztót. Nem egy nagy kaland:
Sok LED esetén, akár soros diódával, akár ellenállással csökkented, az fűteni fog, áramtól függően. Akkor már inkább egy olcsó átalakító: [link]
-
#37602
szabifotos
senior tag
PHM
#37599
Új hozzászólás Aktív témák
ekkold- Autóápolás, karbantartás, fényezés
- Milyen okostelefont vegyek?
- Samsung Galaxy S23 és S23+ - ami belül van, az számít igazán
- OLED TV topic
- Google Chrome
- HiFi műszaki szemmel - sztereó hangrendszerek
- BestBuy topik
- Telekom otthoni szolgáltatások (TV, internet, telefon)
- Medence topik
- Vicces képek
- További aktív témák...
- ThinkPad T14 Gen4 14" FHD+ IPS érintő Ryzen 5 PRO 7540U 16GB 256GB NVMe ujjlolv IR kam gar
- 16GB-os SODIMM (notebook) DDR4 RAM bazár - nézz be, lesz, ami kell neked!
- HP 15-af105nh laptop (15,6FHD/AmdQuad/4GB/128SSD/Magyar) - Akku X
- JOYOR S5 Pro 10" Elektromos Roller 26Ah Akkumulátorral Moddolt!
- XPS 13 9310 13.4" FHD+ IPS i7-1185G7 16GB 512GB NVMe ujjlolv IR kam gar
- Tablet felvásárlás!! Apple iPad, iPad Mini, iPad Air, iPad Pro
- Telefon felvásárlás! Samsung Galaxy A15, Samsung Galaxy A25, Samsung Galaxy A35, Samsung Galaxy A55
- iKing.Hu - Honor Magic 7 Pro - Black - Használt, karcmentes
- 4 év gari - magyar bill. - Lenovo ThinkPad Z13 G1 - AMD Ryzen R7 Pro 6850U, 13.3" 2.8K OGS érintő
- Crucial 240GB SSD eladó
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
