tornas
őstag
válasz
moha21
#37565
üzenetére
Ez nekem is új, mert én ilyen jelenséggel nem találkoztam, pedig jó párszor cseréltem ilyen "hagyományos" izzókat. Viszont, egyszer az egyik izzóm (60 W-os és ~230 V-os) elkezdett rendszertelenül (néha-néha vagy gyakrabban) villogni. Na, mondom ez kontakt-hiba valahol. Miután végignéztem mindent és nem találtam meg a kontakt-hiba helyét, akkor egyszer csak mondja nekem az apósom, hogy inkább cseréljem ki azt az izzót. Kicseréltem és megszűnt a villogás is. Vagyis eleve nem volt kontakt-hiba sehol sem, hanem az az izzó volt a ludas (gondolom, valahol sérült volt a bevezetés vagy akár az izzószál is).
-
#37599
PHM
addikt
szabifotos
#37598
PHM
addikt
válasz
szabifotos
#37598
üzenetére
Pontosan milyen hosszú és milyen led sűrűségű szalagot
kívánsz használni? Gondolom 3528-as szalag lesz.
12V 2A-es tápot ajánlottam volna, de látom, nem budapesti vagy. -
#37598
szabifotos
senior tag
szabifotos
senior tag
Köszönöm a válaszokat!
Erről lenne szó! A fehérről.
Most rákerestem mennyi is lenne egy olcsóbb táp. Pl. találtam EZT. Lehet, hogy nem bonyolítom az egészet és veszek ilyet, de azért gondoltam, mert ha már van itthon 2 vagy 3 laptoptápom legalább használjam őket valamire. Csak nem jól emlékeztem a fesz.-re. Bár a diódák sorba kötése sem túl bonyolult feladat.
-
Lompos48
nagyúr
15V-ról 12-re félamperrel az 1.5W. Amellett melegedj te, ha tudsz. 15V-ről az 5 dióda elég, még pici tartalék is marad. Ezt nem jelenteTTÜK ki, hanem kijelenteTTEM és ragaszkodok hozzá.
Egy hálózatról táplált kapcsolóüzemű táp ennél többet fog elfűteni.
ha tönkremegy benne néhány led, akkor megugrik a fesz és sorba tönkre fogja tenni az összeset.
Ha egy tönkremegy, az már mindjárt látszik is. Akkor lehet lépni. Ha pedig csak 20 LEDes a szalag, akkor egyetlen kiesése 5% áramnövekedést fog okozni. Abba még LED bele nem pusztult. Ha pedig a szőrszálat hasogatjuk, akkor az áramnövekedéssel a soros diódákon is növekedik a feszültség, ami csökkenteni fogja az 5%-ot.
Végezetül: nem kötelező amit írtam, lehet napelemes, szélenergiás, atomenergiás stb. megoldásokat is keresgélni.
Meg aztán... BÚÉK.
-
-
zka67
őstag
válasz
Lompos48
#37591
üzenetére
Ellenállással nem lehet megcsinálni, mert szét fogja fűteni a lakást. 2 méter led szalag fél ampert is zabálhat, arról nem is beszélve, ha tönkremegy benne néhány led, akkor megugrik a fesz és sorba tönkre fogja tenni az összeset. A dióda sem jó megoldás, azon is az áramerősségtől függ, hogy mennyi fesz esik. 15-20V-os tápokat emlegetett mintadarab, ahhoz meg ne jelentsük ki, hogy 5 db dióda elég.
A legjobb, leghatékonyabb megoldás: venni kell egy 12V-os, kapcslóüzemű tápegységet. Ne fűtsük el azt az energiát, amit a led szalaggal próbál meg megspórolni valaki.
-
Lompos48
nagyúr
válasz
#22145024
#37590
üzenetére
Elméletileg igen, gyakorlatilag bonyolultabb. Egy LED nem képes mindazt az áramot "átvinni", ami a LEDsornak kell. Kipurcanna. A másik hátránya, hogy típustól függően más és más nagyságú feszültség esik rajta. Ellenállással is lehet, ha tudod a LEDsor által igényelt áram értékét.
Diódákkal megoldva egyszerűen 5 darab mezei 1N4007-et kell sorbakötnöd.
-
#37589
Lompos48
nagyúr
szabifotos
#37587
Lompos48
nagyúr
válasz
szabifotos
#37587
üzenetére
5 darab diódát sorbakötve. Figyelni kell a polaritásra!
-
#22145024
törölt tag
Ez biztos, hogy fólia? Elkóban is van unipoláris és sokkal olcsóbb, mint a fólia.
BTW a "fólia" kivitel is tönkre tud menni, ha a nagy áramoknak/impulzusoknak köszönhetően lekorhad a felgőzölt vezetőréteg a dielektrikumról. Az öngyógyulás csak abban segít, hogy a dielektrikum maga nem válik vezetővé, de a fémréteg nem épül vissza (tudtommal).
szabifotos:
A 15V-os még elmegy, ott csak 3V x Akármennyi Ampert kell elfűtened egy könyen megépíthető lineáris táp esetén.
De szerintem inkább vegyél hozzávaló tápot, az a legfájdalommentesebb megoldás, ált."B" verzió, hogy itt nem olyan rég előkerültek a "kínai" DC-DC konverterek, amik lefedik ezt a feszültségsávot. Az olcsó, meg kb minden készen van hozzá. A megbízhatóságáról nincs infóm, de műszakilag könnyű velük egy 12V-os led-csíkot hajtani 15...19V-ról, ami nem igényel áramgenerátoros táplálást
-
#37587
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
DC 12V-os LED szalagot szeretnék a konyhába feltenni. Van itthon több darab DC 15-20V-os kimeneti feszültséggel rendelkező laptop tápegységem. Kérdésem: Meg lehet e valahogy oldani, hogy a kimeneten 12V jelenjen meg a 20 helyett. Gondolok itt arra, hogy pl. a kimeneti csatlakozó elé ellenállást vagy hasonló alkatrészt kötök. Ha igen mit ajánlotok?
Bocsi az amatőr kérdésért -
mezis
félisten
Üdv.!

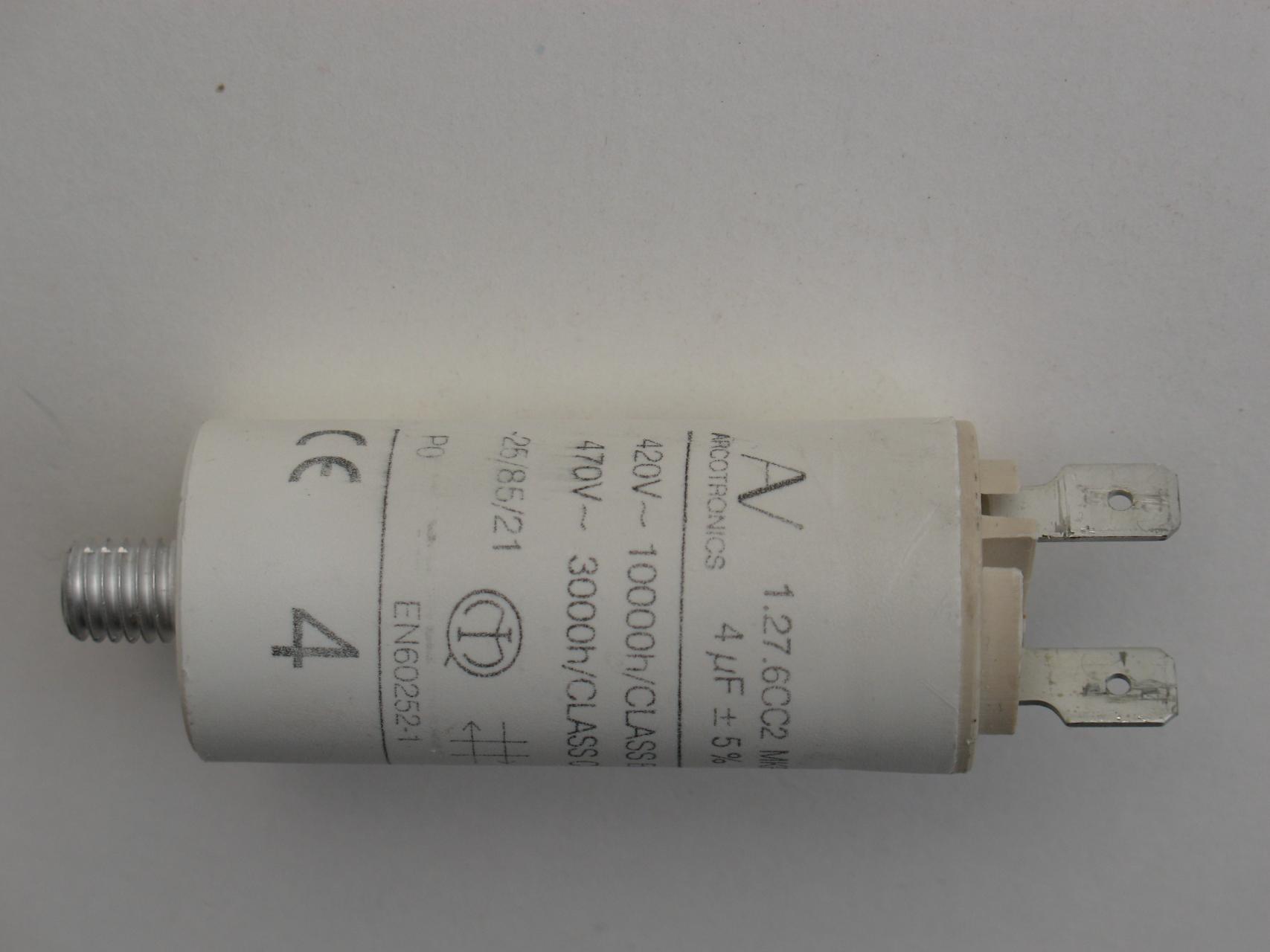

Az alanti használt kondenzátort 1,1 µF-osnak méri a műszerem, ami más kondenzátoroknál a felirathoz közeli értéket szokott mutatni. 20 MOhmos állásban szakadást mutat (feltöltődés után).Itt most a "nagyotmondás" esete forog fenn, vagy a hosszú használat alatt volt valamilyen eseménye (áthúzás, fólia szakadás,...) ami miatt lecsökkent a kapacitása ?
-
-
CPT.Pirk
Jómunkásember
Lehet hogy kicsit alul méreteztem a Schottky diódákat a csövesem tápjában. Most nem találok róla semmit, de az MBRS340T3 diódának azt hiszem 300V a maximum működési feszültsége, és a szekunder feszültség egyenirányítva pont ennyi. Pár másodperc alatt meg is halt az egyik dióda.
Mit tudnék a graetz és a trafó közé tenni, hogy kicsit kevesebb legyen a szekunder feszültségem? Nem igazán bontható a trafó, szal valami ellenállás kellene, az áramfelvétel nagyon kevés. Vagy esetleg sima diódákat rakok be a hídba, de szándékosan kerültek oda a Schottkyk.
-
sörösló
aktív tag
válasz
darvinya
#37575
üzenetére
Valszeg selejtes volt a hegesztés, aztán odakoccant valamihez és elpattant. A 90-es évek eleje körül volt egy széria export 100 W-os izó egyenesen a nagy SZU-ból. Ennek menetközben pattant el ugyanígy a bevezetője, csak az esetek többségében összeért a két szál. Szép sötétet produkált, igen gyakran még a nyaka is lerobbant. Meglehetősen érdekes manőver volt ilyenkor a sötétben fogót keresni, másképp nem lehetett kivenni. Volt belőle a cégnél párszáz darab, aztán szétosztogattuk a túlságosan pofátlanul kéregetőknek. Ezekután egy ideig drámaian lecsökkent az izzót kunyerálók száma.
-
#68216320
törölt tag
Egy ideje feltűnt, hogy a házimozi erősítőm bekapcsolás után egy ideig a jobb oldali hangsugárzót halkabban hajtja meg. Aztán szinte észrevétlenül felhangosodik normál szintre. Hangminőségben nem érezhető változás. Elképzelhető, h érdemes lenne szétszedni és problémás kondit keresni benne? Vagy ennél összetettebb gondra utalhat?
-
#37573
gyenesmartin
őstag
Szakbarbár
#37572
gyenesmartin
őstag
válasz
Szakbarbár
#37572
üzenetére
Nálunk egy kisvárosi elektronika boltban egy sima 5%-os 0.6W-os ellenállás kerül 60Ft-ba. A neten meg 3-4Ft. Egy IRF540 meg darabja 1500. Túl kevés olyan ember van aki elektronikával foglalkozik. akik meg foglalkoznak is azoknak vagy van készletük vagy netről rendelik.
-
#37571
And
veterán
Szakbarbár
#37570
And
veterán
válasz
Szakbarbár
#37570
üzenetére
Esztergom környékén? Az Budapest lenne, és ez sajnos nem vicc.
-
#37570
Szakbarbár
aktív tag
Szakbarbár
aktív tag
Üdv
Esztergom környékén ismertek alkatrész beszerzési forrást? Egy 25 V 2200uF-os elko-ra lenne majd szükségem, de itthon csak 6,3 V-os van.
-
Kernel
nagyúr
válasz
Lompos48
#37566
üzenetére
Az ív kapásból elégeti a megmaradt wolframszálat és húzódik tovább. Ráadásul a villák szűkülnek, így rögtön leszalad a tövébe. További kérdés, fajtától függően a búrában lévő nemesgázok ionizálódása, plazma állapotba kerülése, mindezek után a negatív ellenállás megteszi a hatását.
-
#22145024
törölt tag
válasz
Ibituba
#37548
üzenetére
Hol említik a m.gép motort? Én csak egy nedves porszívót látok nevesítve, ami leszívja a dzsuvát a korongról. A linken kézzel hajtott tárcsát említ. Én biztosan egy kiszuperált "teszlát" vagy egyéb gagyi plasztik lejátszót alakítanék át és kenyérszervóval egészíteném ki a surlódás okozta sebességcsökkenést.
-
Lompos48
nagyúr
-
Gyula84
veterán
Na most megkaptam
ezt pár éve vezethették be csak legalábbis én azóta látom, hogy ott el van gyengítve és általában nem a szál ég el hanem ott lejjebb, de ha nem megy egy izzó mégis mit lehet vele csinálni? semmit... na jó régen mikor a szál égett el én szoktam vele játszani még össze nem tudom érintetni és akkor még ment egy darabig
-
mezis
félisten
válasz
Gyula84
#37556
üzenetére
" ha nincs ellenállása?"
![;]](//cdn.rios.hu/dl/s/v1.gif)
Az meg már szupravezető ! Szobahőmérsékleten elég ritka... Inkább nagyon nagy az ellenállása.

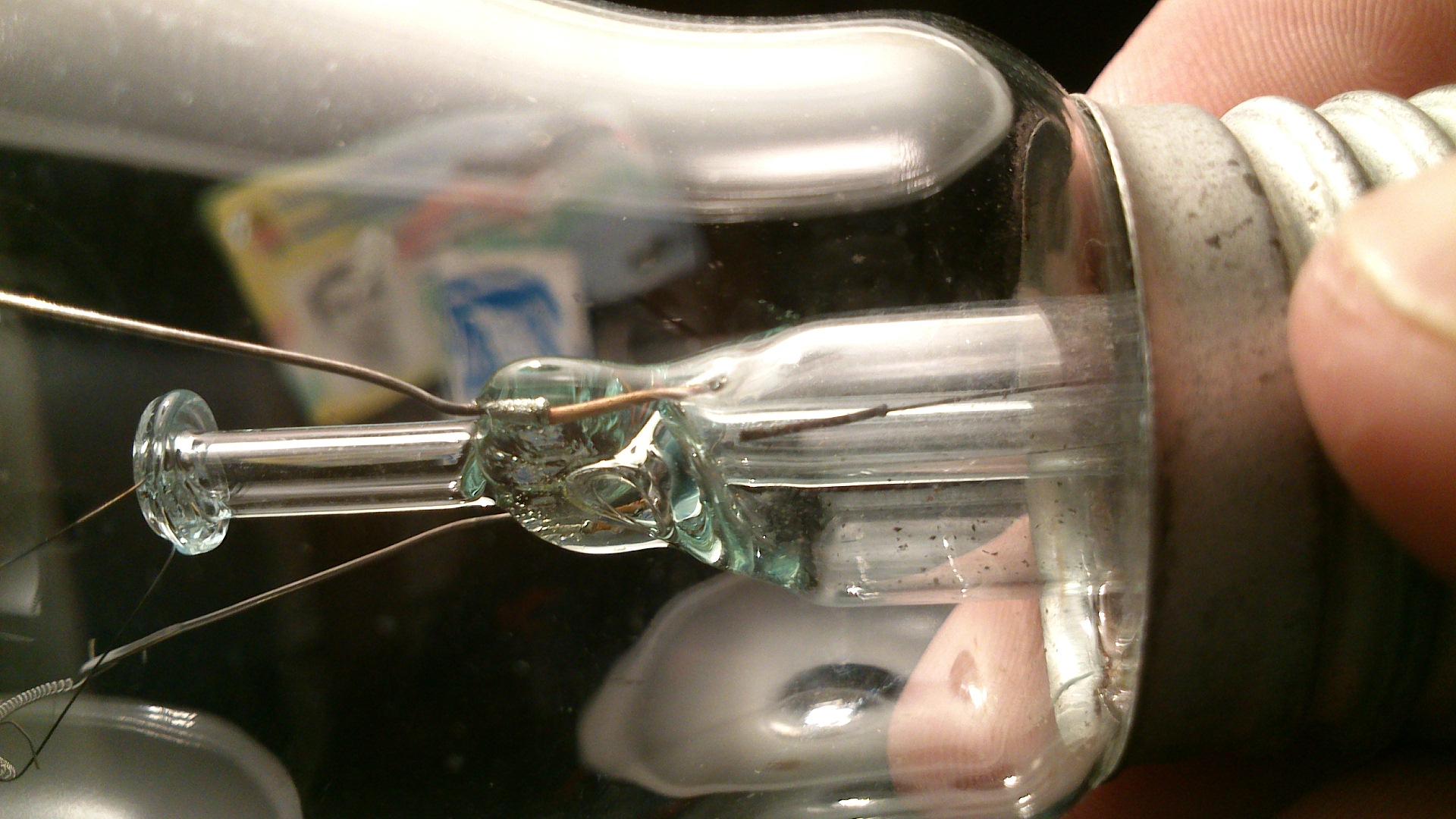

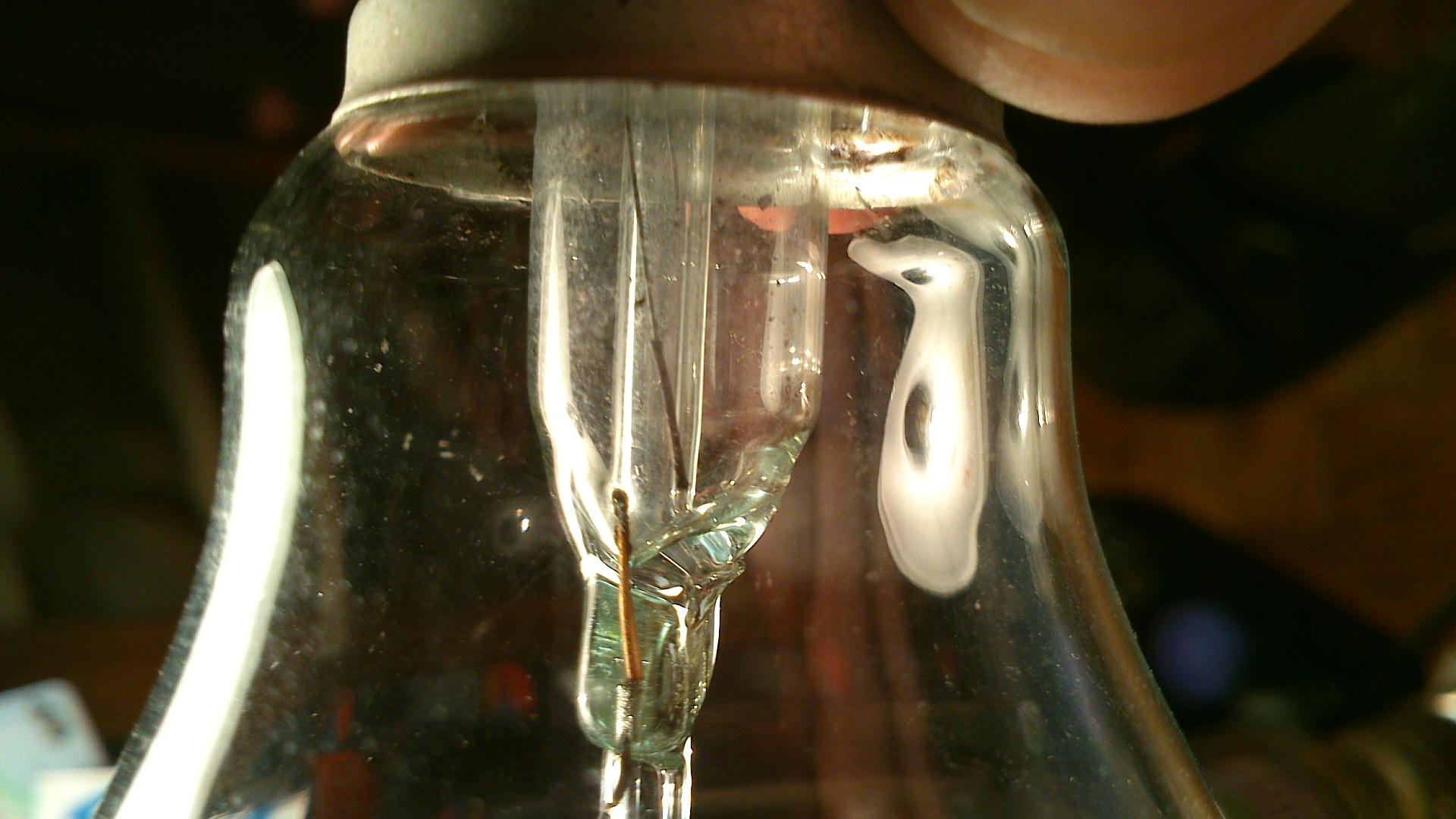

Úgy tudom, hogy az izzóknál a két bevezető szál közül az egyik egyben biztosíték funkcióval is rendelkezik. Vagyis kiégéskor az izzószál helyén kialakuló plazma ív áramát hivatott megszakítani. Szerencsés esetben hamarabb, mint a villanyóra kismegszakító automatája. Bár itt a fényképen mintha a vastagabb szál olvadt volna el egy pontban.
-
#37554
Lompos48
nagyúr
gyenesmartin
#37547
Lompos48
nagyúr
válasz
gyenesmartin
#37547
üzenetére
Ha nincs más megoldás, akkor tehetsz. Ártani nem tud, a hallgatót pedig nem fogja kínozni egy egyenfeszültség.
-
Kernel
nagyúr
válasz
Ibituba
#37548
üzenetére
Motort nem tudom, hol olvastad, én annyit látok, hogy bearing (szíj, ékszíj, gumiszíj), ami egy öreg mosógépből származik.
Mosógépmotor igen erős lenne oda, még egy régifajta, tárcsás mosógép motorja is. Forgódobosról nem is beszélve. Egyébként a régi tárcsásban (ami manapság már nem hinném, hogy létezik egyáltalán) aszinkron, segédfázisos motor volt.
Inkább egy ablaktörlőmotor például, azon van lassító áttétel is, forgásirány is könnyen változtatható.
-
Ibituba
aktív tag
Üdv
Egy ilyen megépítését tervezem. [link] A kérdésem az lenne hogy a linkbe régi mosógépmotort említenek, van e valami más jobb alternatíva? Amit tudnia kell, lassú fordulat. kk a 33as fordulatnak megfelelő vagy környéke. illetve jobb-bal irányt tudnom kell állítani. Ötletek?
-
donmackó
addikt
válasz
darvinya
#37544
üzenetére
Ha szétszedéskor felbírod fogni a gázt, majd javítás után légmentesen vissza nyomni (az zoxigén nélkül
), akkor igen. Ja meg ne felejtsd el a ragasztást a búra és a menetes rész közt (nem igazán oldható kötés ).
Egyébként is 2013-ban már nem gyártanak hagyományos izzót, modernizálódj. -
#37541
Lompos48
nagyúr
gyenesmartin
#37535
Lompos48
nagyúr
válasz
gyenesmartin
#37535
üzenetére
Kipróbálhatod rákapcsolt jellel is. Az is egyenirányítva lesz és feszültséget ad (ugyanabban a felállításban. Legrosszabb esetben használatra benne hagyhatod a kicsatoló kondenzátorokat a mélyhangokra kiszámolva.
-
#37534
Lompos48
nagyúr
gyenesmartin
#37533
Lompos48
nagyúr
válasz
gyenesmartin
#37533
üzenetére
Nem a kondin kell megjelenjen feszültség. A kondi leválaszt egyenáramilag és átengedi a váltót. A dióda egyenirányít, ha van mit, pl. a gerjedés keltette váltót. Ezt kötöd a terhelésre (hangszóró, hallgató vagy ugyanolyan értékű ellenállás). Ha nincs gerjedés, akkor nem jön át semmi és nem mérsz semmit a terhelésen. Ha van akkor ellenban lesz rajta DC, aminek a polaritása a dióda függvényében pozitív vagy negatív.
-
#37532
Lompos48
nagyúr
gyenesmartin
#37530
Lompos48
nagyúr
válasz
gyenesmartin
#37530
üzenetére
Előbb meg kellene bizonyosodni a gerjedés létéről. Korábban le lett írva egy módja.
-
-
#37529
Lompos48
nagyúr
gyenesmartin
#37525
Lompos48
nagyúr
válasz
gyenesmartin
#37525
üzenetére
Nagyfrekvenciás gerjedés nem feltétlenül hallható vagy okoz torzítást. Melegíteni annál gyakrabban tud.
Vagy az lenne a baja, mert be van forrasztva a thermal pad-ja is?
Az nem, ha a GND-re van forrasztva, sőt! Az adatlap szószerint írja, hogy: "Connect to ground. The thermal pad must be soldered down in all applications to properly secure device on the PCB."
-
#37528
gyenesmartin
őstag
PHM
#37526
-
#37526
PHM
addikt
gyenesmartin
#37524
PHM
addikt
válasz
gyenesmartin
#37524
üzenetére
"A kimenet és a föld közé betettem egy 220nF-es kondit, de semmit nem változtatott.
Elkezdett melegedni az ic. Eddig nem csinált ilyet."
Ez azt valószínűsíti, hogy némi nagyfrekvenciás gerjedés van,
ahogy azt Lompos48 úr megjósolta.
De ő azt is mondta, hogy köss egy diódát sorba a kondenzátorral,
és úgy kösd a kondit testre. Ekkor mérj a kondin feszültséget.
Ezt ismételd meg úgy, hogy a dióda lábait megcseréled.
Ha mindkét irányban tudsz feszültséget mérni a kondin,
gerjed az erősítő kimenete.
Az eredeti kapcsolás nem stabilizátorokról van megtáplálva? -
#37525
gyenesmartin
őstag
gyenesmartin
#37524
gyenesmartin
őstag
válasz
gyenesmartin
#37524
üzenetére
Vagy az lenne a baja, mert be van forrasztva a thermal pad-ja is?
-
#37524
gyenesmartin
őstag
Lompos48
#37510
gyenesmartin
őstag
válasz
Lompos48
#37510
üzenetére
Azok elég közel vannak a lábakhoz (max 1 centire). Rövidrezárt bemenetnél 1-2mV van a kimeneten. De ha szabadon van a bemenet akkor ott is van olyan 1V. Amit nem értek, mert ha gerjedne akkor nem is szólna szépen, de nem is lenne a bemeneti lábon feszültség.
Kicsit változott. Már nem 2 volt van a kimeneten hanem 300mV, bemeneten meg 150mV. Mind a kimeneten, mind a bemeneten. A poti állásával együtt kezd nőni a feszültség.
A kimenet és a föld közé betettem egy 220nF-es kondit, de semmit nem változtatott.
Elkezdett melegedni az ic. Eddig nem csinált ilyet. -
Kernel
nagyúr
válasz
donmackó
#37522
üzenetére
A LED-es is energiatakarékos, annál ez úgy szokott jelentkezni, hogy sötétben halványan világít, de ez konstrukciófüggő is. Gyárilag is beépíthetik a szükséges ellenállást például, vagy akár kapacitás formájában is van lehetőség.
Ez meg fénycsöves, vagyis kompakt fénycsőről van szó, gondolom.
Nyilván egyszerűbb kivágni a glimmlámpát. A párhuzamos ellenállást legjobb ilyenkor próbálgatás útján meghatározni, fokozatosan csökkenő értékben, 2,2MΩ, 1MΩ stb., míg megszűnik a jelenség. De főleg kisebb ellenállásnál már a teljesítményre is oda kell figyelni, ami az alábbi szerint számítható:
-
-
Kernel
nagyúr
válasz
donmackó
#37511
üzenetére
Az irányfényes kapcsoló nagyon is okozhatja, ezekben egy glimmlámpa, illetve annak előtétellenálása pont áthidalja a kapcsolót. Zárt állásban pedig az irányfény kialszik. Ha ezt tapasztalod, akkor ott a gond.
Egy lehetőség az irányfény kiiktatása, másik lehetőség egy jól méretezett ellenállás beiktatása az energiatakarékos fényforrással párhuzamosan.
-
sonar
addikt
Sziasztok,
Van egy digitális személy mérlegem (momart 5852). 1 évig tette a dolgát, majd kb 1-2 hete L betű jelent meg a kijelzőn és nem mér. Első körben kicseréltem az elemet, de nem segített. Szétszedtem, de nincs leszakadva egyik kábel sem, a mérő pontról sem.
Van vkinek esetleg ötlete, hogy mit érdemes még megnézni? -
Lompos48
nagyúr
válasz
donmackó
#37511
üzenetére
Nem dugvillás. Fix bekötésű, a plafonon lóg.
Annál inkább! Akkor hibás a kábelezés. Biztonsági normák köteleznek arra, hogy a plafonra szerelt világítótestekbe csak a nulla érkezzen közvetlenül, a fázist mindig a fali kapcsoló szakítja meg. Egyes a szrelének, aki a bekötéseket végezte.
-
kisi
aktív tag
válasz
donmackó
#37511
üzenetére
Üdv!
Ez a típus van nekünk is.
A Lompos féle dolog a megoldás kulcsa, a nullát szakítja a kapcsoló.
Fázisceruzát elő, és létrára fel !Darvinya:
Konkrét típust nem írok, inkább csak javaslat:
Alsóbb árkategóriában landlite, ilyesmi, de ha minőségre, illetve arra vágysz hogy jó is legyen, akkor Philips, Samsung.
Vannak műanyag ház helyett porcelán házasok, azok jobban elvezetik a hőt a chipekről, hosszabb élettartamot szavatolva.
Más kategória a az ebay, stb kínai cuccok, ezek közt előfordulnak jók/kevésbé jók is. Ezekből többet vettem már, vegyes eredménnyel. -
-
#37510
Lompos48
nagyúr
gyenesmartin
#37505
Lompos48
nagyúr
válasz
gyenesmartin
#37505
üzenetére
Ez már adhat DC eltolódást, de talán mégsem akkorát. A 100nF-os kondikat minél közelebb kell kötni az IC lábaihoz a gerjedések megelőzésére. Ha nincs egy szkóp esetleges oszcillációk mérésére, akkor a kimenettel sorbakötött kondenzátor-dióda-terhelés kombóval mérhető a jelenlétük. A kondi nem enged át DCt, a dióda egyenirányít, ha vannak oszcillációk így mérhetőkké válnak.
Ami gyanús a DC jelenléte bemeneti jel nélkül is. Azt nem írtad, hogy rövidrezárt bemenetekkel mi a helyzet. -
Kernel
nagyúr
válasz
Lompos48
#37501
üzenetére
Pedig ezek inkább sztereo potméterek szoktak lenni, mint a linkelt Conrad potméter is, amihez PDF is tartozik. Egy lapra van integrálva két szénpálya, egyik belül, másik kívül, valamint az elvezetőpályák.
Ilyen kismagnókban loudness nem nagyon játszik, pláne többpontos kivezetéssel.

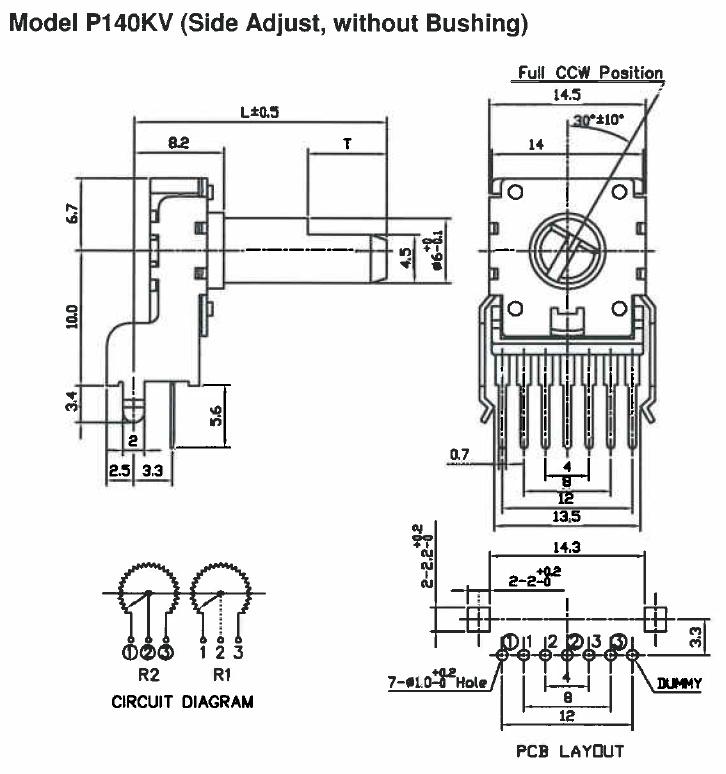

Csak ez 7 lábú, nem 6:
De általában nem is szükséges cserélni, jobb esetben elég befújni, tisztító és kenő spray-vel.
-
Kernel
nagyúr
válasz
donmackó
#37506
üzenetére
Van ilyen, hogy az energiatakarékos lámpában (laikusok által izzónak nevezett, noha nem izzik), a pufferkondenzátor lassan feltöltődik, majd kisül, ennek oka lehet nem megfelelő kapcsoló használata (világítós, szabályzós), vagy akár a hosszabb vezetékek között kapacitív úton átszivárgó áram, esetleg szakszerűtlen bekötés is, amikor nem a fázist szakítják meg.
-
#37504
Lompos48
nagyúr
gyenesmartin
#37503
Lompos48
nagyúr
válasz
gyenesmartin
#37503
üzenetére
Mekkora a két táp értéke MÉRVE?
-
#37503
gyenesmartin
őstag
gyenesmartin
őstag
Sziasztok!
Még régebben építettem egy tpa6120-as fejhallgató erősítőt. Ami szól is szépen meg minden. Csak elég szép kis dc megy a kimenetre. Ha nincs rákötve semmi a bemenetre akkor potiállástól függetlenül a bemeneti lábán megjelenik kb 1V, és a kimeneten ilyenkor meg 2. Ha rá van kötve a gépre akkor kb középállásnál van meg az 1v. Ez a kapcsolás és nyákterv van megépítve. Gerjedne vagy mi lehet a baja? -
Lompos48
nagyúr
válasz
ngabor2
#37499
üzenetére
Valószínűsíthető, hogy a potméter nem sztereó hanem mono szabályzásra van kitalálva a sok kivezetés célja pedig a fiziológiai hangerőszabályozást (loudness) szolgálja. Ez úgy ellenőrizhető le, ha méred az ellenállást a két szélső között a maximális (névleges) értéket méred, a többin pedig a valamelyik véghez képest csak az előző érték töredékét. Hangerőhöz a logaritmikus karakterisztika kötelező.
Forrást nem tudok ajánlani, sajnos.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
