Állórész és a forgórész egybe van építve, vagy egyszerű megoldású és burkolat tartja középen?
Ha az utóbbi, akkor ellenőrizd tényleg középen van a forgórész az állórészhez képest.
(#35799) Lompos48
Képzeld az én Tesos dekopír fűrészem az utóbbiként van összerakva.
A csavarok csak a burkolatot tartják össze, de a motort nem, mert ferde tengellyel/állórésszel is összerakható.
8 műanyag pecek ami helyén tartja az egész motort.
Pont ilyesmiket produkált, kis füstőléssel. -
atesss
addikt
Egy Tesco-s rezgőcsiszolóval van problémám.
Előéletét nem ismerem, de a jelenlegi helyzet az, hogy nem forog a motor, illetve néha megmozdul minimálisan.
A szénkeféknél elég komoly szikrázás van + a szokásos enyhe zúgó hang.
Főleg a gomb megnyomása után fordul pár fokot, utána azt se nagyon, csak szikrázik. De értelemszerűen nem próbálgattam túl sokat, nem erőltettem.Amennyire körbe tudtam nézni szemmel nem láttam a kommutátornál leszakadt tekercsvéget.
A szénkefe rugónyomása úgy tűnik meg van (bár hogy elegendő-e ezt nem tudom biztosan).
Hol keressem tovább a hibát, mit nézzek meg ? -
PH-User
addikt
Sziasztok!
Delta GPS300 nem indult, szétkaptam, találtam két púpos kondit benne, ezeket szeretném kicserélni.
2200µF 6.3V értékű mindkettő, csak fizikai méretben térnek el.
A kérdésem az lenne, hogy tehetnék-e esetleg 3300µF 6.3V értékűt helyettük?
Most hirtelen csak ilyet találtam és a tápegységre szükségem lenne.
Egy kép, hogy hol volt a két púpos kondi: (C302 és C102).Előre is köszönöm!
-
#35793
csabyka666
veterán
Kernel
#35787
-
#35791
Speeedfire
félisten
Speeedfire
félisten
Sziasztok!
Lenne itt pesten valaki, aki jelképes összegért ránézni a dac-omra? Sajnos semmi eszköz nincs nálam itt fent, amivel meg tudnám nézni, hogy mi lehet vele a baj.
Rádugom gépre, de nem ismeri fel. Attól tartok valami elhalt benne. Olyan, mintha mindig suspendbe lenne a dac ic. -
atesss
addikt
válasz
Lompos48
#35788
üzenetére
Itt is az áramkülönbséget kellene. Csak összeggel: Föld vezetéken folyó áram = (5V-os vezetéken folyó + 12V-os vezetéken folyó)
Tudom hogy el kell fűteni. De ezt megoldom hűtőbordával (van sokféle maradékom) + kis ventilátorral.
A kérdés az, hogy maga a Stab. IC - megfelelő hűtés esetén - tudja-e ezt.
Vagy mindenképp csak két lépésben fogok tudni ilyet megoldani ? -
Lompos48
nagyúr
válasz
atesss
#35781
üzenetére
Én azért ezt valami elektronikai védelemmel is megfejeltem volna.
Pl. áramfigyelés, mint ahogy a FI relé is működik ?A Fi relé nem áramot, hanem a fázis és null közötti áramkülönbséget figyeli. Hoy nem-e szivárog el valamennyi a védőszál felé is.
Nem a kimenet lenne 24V, hanem a bemenet lenne 24V AC. Vagyis egyenirányitás, pufferelés után 34V.
Pufferkondi 50V-os kell, akkor az meg van oldva. Na de az a kérdés, a stab. elbír-e ennyit.Igen.
Találhatok olyat, ami 25V különbségnél is tud min. 1,5A-t (de inkább min. 2A-t)
Bonyolítani lehet egyszerűsíteni nehezebb. A különbséget (25Vx2a=50W) mindenképp el kell fűteni, ha lineáris szabályzókat akarsz használni.
-
#35787
Kernel
nagyúr
csabyka666
#35785
Kernel
nagyúr
válasz
csabyka666
#35785
üzenetére
Annyi még simán belefér.
-
sörösló
aktív tag
válasz
atesss
#35781
üzenetére
Nekem ilyen csatlakozó van az egyik pákámon, szintén 50W-os Weller. Csak hatlábú, mert van egy hőelem is benne a szabályzóhoz. Évek óta használom, soha nem volt baja, pedig az érintkezők még véknyabbak is.Igaz hogy aranyozott kivitel. A céges Welleren meg banándugó van, azzal sincs baj.
-
#35785
csabyka666
veterán
Kernel
#35774
-
atesss
addikt
válasz
Kernel
#35782
üzenetére
Belegondolva, attól félek hogy az könnyen ki tud húzódni.
Illetve ha meg nem, akkor bedugni is nehéz.
Plusz kívülről nem mondhatni hogy olyan tökéletes a szigetelése.Amúgy jut eszembe mintha lenne is otthon egy XLR beépíthető aljzatom, majd körbenézek.
Azon is gondolkoztam, hogy egy 5P XLR-el megcsinálom a trafó összes kivezetését.
Csak kicsivel drágább.
Illetve a kérdésem, hogy az 5P és a 3P egymással kompatibilis, egy 5P-s aljzatba be lehet dugni egy 3P-set ? -
atesss
addikt
válasz
Lompos48
#35779
üzenetére
Nem a kimenet lenne 24V, hanem a bemenet lenne 24V AC. Vagyis egyenirányitás, pufferelés után 34V.
Pufferkondi 50V-os kell, akkor az meg van oldva. Na de az a kérdés, a stab. elbír-e ennyit.Itt az adatlapja: [link]
Elbír 40V-ot. De a probléma ez: Current Limit:
|VIN−VOUT|=40V,Tj=25°C
Typ 0.4A
Amíg
|VIN−VOUT|≤15V
Typ 2.2ATalálhatok olyat, ami 25V különbségnél is tud min. 1,5A-t (de inkább min. 2A-t) ?
-
atesss
addikt
válasz
Kernel
#35780
üzenetére
Közben utánakérdeztem, és nem annyira ajánlották az XLR-t ilyen célra (mivel hogy jelcsatlakozó).
De ez annyira nem zavar. Ne dugjon bele más ide egyéb dolgot - de mivel úgyis én használom csak (eddig egyszer adtam kölcsön ismerősnek 1 hétre a sok év alatt), ez meg van oldva.De lehetne pl. simán csak két banándugó is ?
Mivel AC, nincs polaritás amire oda kellene figyelni.Hát nemtudom...
Én azért ezt valami elektronikai védelemmel is megfejeltem volna.
Pl. áramfigyelés, mint ahogy a FI relé is működik ?
Vagy máshogy - itt nem váltóáram van, és nem kell galvanikus leválasztás. Pl. azonos értékű soros ellenálláson eső feszültségek összehasonlítása ? -
Kernel
nagyúr
válasz
atesss
#35778
üzenetére
Alapesetben nem is kell hajtogatni, pláne 2 A nem olyan sok egyébként, csak nekem ennél kritikusabb helyre kellett és nagyobb áramra, ahol fontos a biztonságos érintkezés.
Képzeljük el azt a szituációt, hogy a számítógép 5 és 12 V-ját vezetem valahová, ahol a testágnak soha nem szabad megszakadni, bizonytalankodni, hiszen akkor az 5 és 12 V közé sorosan iktatódna a cucc. Az 5V-os rész fordított polaritást kapna, nem kell ragozni.
-
Lompos48
nagyúr
válasz
atesss
#35773
üzenetére
És mit kell ezen átszámolni ennél 24-0-24V esetén ?
Majdnem semmit. 24V-os kimeneti feszültséghez kell legalább 3V tartalékot biztosítani a stabilizátor IC-knek. Ez 27-28V esetén egy 20V-os trafót igényel. Figyelni kell még a szűrőkondik méretezésére, hogy ezek is tudják ezt a feszültséget. A rajzban található 270 ohmos + 5k-s potméter még így is lehetővé teszi a 24V-ig való szabályozást.
-
atesss
addikt
válasz
Kernel
#35776
üzenetére
Lomexben is van sima XLR, és nem is annyira vészes az ára: [link]
De ezzel szokott lenni érintkezési probléma ?
Mert én - ha csak nem valaki vandál módon használja - feleslegesnek érzem ezt a "feszegethetőséget".Beépíthető 3P anya: 300 Ft
Lengő 3P apa: 260/250 Ft (sima/gumis) -
duc
aktív tag
Megtaláltam a megoldást a generátorzaj (tápon át rákerült az audio szekcióra) problémára! 12V->5V izolált DC/DC konverter és csodát művel! Semmi generátorzaj és mivel a tápkörben van a megoldás nem a hangfrekisben valami trükkös szűrő, nincs negatív befolyása a hangminőségre. Köszönöm a segítséget!
-
#35774
Kernel
nagyúr
csabyka666
#35772
Kernel
nagyúr
válasz
csabyka666
#35772
üzenetére
Lehet nagyobb is, noha nem ész nélkül, mert a nagyobb kapacitású kondenzátor nagyobb töltőimpulzusokat is igényel, aminek lehetnek hátulütői is, de ennyi eltérés még nem vészes.
-
atesss
addikt
válasz
Lompos48
#35770
üzenetére
Ez nem tűnik rossznak. És mit kell ezen átszámolni ennél 24-0-24V esetén ?
A fő pufferkondi és a stab. tudjon 1,41*24=34V-ot minimum.
Plusz a trafó üresjárásban kicsit magasabb (kb. +10% ?), plusz a 230V is lehet 240V, azaz inkább 38-39V-ot. Illetve ebből két diódafesz lejön, vagyis 36-38V.De asszem ezt most még sem fogom megcsinálni. Egy ilyen áramkör (aminél ráadásul elég komoly teljesítményű hűtés is kell) már úgyis inkább egy külön dobozba kellene kerüljön.
A páka táplálásával annyiban keverném, hogy ugyanazt a trafót használnám a pákához és ehhez a táphoz.
Ennek persze van olyan hátránya, hogy nem tudom a pákával együtt használni - de ez az ármegtakarítást nézve (6000 forint egy ilyen trafó ! - de ha egy a pákához épp elegendő másikat vennék: 47VA 24V - az is 2550Ft) egy vállalható kompromisszum.De maradjunk a most aktuális kérdésnél: milyen 24V-os csatlakozót használjak a pákához ?
-
#35772
csabyka666
veterán
Üdv!
Ismét adódott egy kondenzátoros kérdésem. Azt már megtudtam, hogy nagyobb feszültségértékűre ki lehet cserélni a kondit, de ma hallottam egy olyan infót is, hogy a kapacitás értéke sem fontos, hogy egyezzen - lehet nagyobb is.
Esetemben egy 16V 1200uF-os kondit szeretnék kicserélni, és 25V 1500uF-os kondit kaptam a kondiboltban...jó lehet ez nekem?
-
Kernel
nagyúr
válasz
atesss
#35766
üzenetére
Más célra nemrég rendeltem ilyet: [link]
Itt a kiválasztásban szerepet játszottak a hasított érintkezők is, amit szükség esetén lehet "feszegetni" is, hogy biztosan érintkezzen. (Nyilván csak érzéssel, mert le is törhet.)
Ennek van 2-5 tűs változata is, pl: [link]
De azoknál csak vékonyabb tűket láttam:
Vagy használható áramátvitelre a fémház is, érintkezők pedig párhuzamosítva.
Itt pedig az látható, hogy ilyen csatlakozókat felhasználnak gyárilag is, pákához: [link]
Csehszlovák páka: én is az előírt 1,5-es / 40 mm hosszú hegyet használom hozzá, legfeljebb néha, átmenetileg teszek rá rövidebbet, amikor több hőre van szükség. Olyankor lehet más formára is hajtani, vagyis nem hegyesre. Túlterhelés a pákának, de jól bírja.
-
atesss
addikt
válasz
atesss
#35766
üzenetére
Valószínűleg pont ugyanez a trafó (most nincs előttem, ezért nem tudom biztosra, de asszem itt vettem annó):
100VA 2x24V TRE-100.84224-2/B (ME) 230V/2x24Vx2.08A EI84/43.5 6.3-SARUS 102x75x78 mm ÁLLÓ KIVITEL [49-03-34]

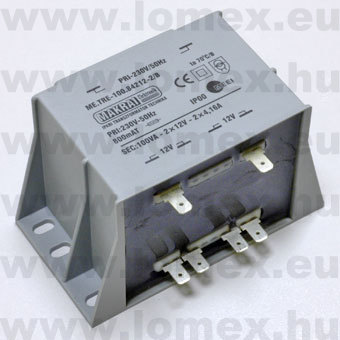

Kép: [link] (itt 12V 100VA-es van, de attól még a méretek azonosak)
PDF adatlap: [link] -
atesss
addikt
Pákáról jut eszembe:
Csinálom kéne végre a pákatrafómnak egy dobozt.
Természetesen fém műszerdoboz lenne, de abból valami egyszerűbb.
A páka: Weller TCP 24, 24V AC, 50W.
A trafó egy 100VA-es 2x24V-os (az egyik 24V-os ágat használom csak a pákával - vagy ez nem jó ötlet, közösítenem kéne és úgy "elosztva" használni ?).
A hálózat felé egy földeletlen aljzat lenne (mint pl. régebbi rádiókon, stb.).Viszont a fő kérdésem a páka csatlakozója lenne. Mit szoktak erre használni ?
Vagy mit lenne érdemes ?Azon is gondolkozok, hogy egy DC szimmetrikus (+/-) tápot is csinálnék belőle (lenne ilyen kimenete is).
Illetve a legjobb lenne egy változtatható DC szimmetrikus táp.
Egy 2A-es negatív stabilizátort, és pozitív párját hogyan tudnám egyszerre vezérelni ? -
moha21
veterán
válasz
tornas
#35755
üzenetére
"Mezei" 2+f -es aljzatok 16 amperig terhelhetőek -e fölött már különlegeset szoktunk rakni ( pl kávégép ).
Egyébként mezei családi házba a 3x 25 A több, mint rengeteg csak viccből írtam. Én lakásba max 2,5mm^2 -es Mcu-t szoktam rakni max, azt is oda ahol elektromos sütő és hasonlók vannak. Persze extrém távolságnál ez változhat. -
-
atesss
addikt
Gondolkoztam közben, hogy egy ilyen hall szenzoros AVR-es teljesítmény mérőhöz már csak egy feszültségmérő hiányzik.
Na most arra ott van maga az AVR, az egyik ADC csatornára rá lehetne rakni a megfelelő előtét-ellenállással a hálózati feszültséget (illetve érintésvédelmi / izolációs szempontból nem tudom).
Gondoltam megnézem mekkora az ADC bemeneti ellenállása: [link]
The input impedance to VCC and GND is typically 100 MΩ.
Asszem ehhez nem nagyon fogok előtétet készíteni.
-
-
atesss
addikt
válasz
atesss
#35754
üzenetére
Közben találtam a RET-nél ilyen IC-t, és csak 880 Ft: [link]
A gond az, hogy innen 2000Ft nettó a minimális rendelési érték, hogy a budapesti irodában átvehesd.Közben meg is találtam a kérdésemre a választ a 9. oldalon:
Quiescent output voltage (VIOUT(Q)). The output of the device
when the primary current is zero. For a unipolar supply voltage,
it nominally remains at VCC ⁄ 2. Thus, VCC = 5 V translates into
VIOUT(Q) = 2.5 V. Variation in VIOUT(Q) can be attributed to the
resolution of the Allegro linear IC quiescent voltage trim and
thermal drift.
Most már érthető a dolog. Így látod akkor az áramnak az előjelét !
Viszont ez azt is jelenti, hogy a tápfeszültség stabilitása elég komolyan befolyásolja a pontosságot.
A legjobb egy stabil referenciafeszültség lenne - ami stabilabb mint egy sima 7805.
Bár nem tudom a gyakorlatban ez mennyit számít a pontosságban.MOD:
Ki van ez találva (ha jól gondolom).
A feldolgozó mikrokontroller ugyanis ugyanezen a tápfeszültségen van. És az ADC referenciája is legtöbb esetben ugyanez, a tápfeszültség !Vagyis a 0,0A-hez 10 bites ADC esetén a 2^10 fele tartozik, azaz 1024/2=512-es érték.
-
Lompos48
nagyúr
válasz
atesss
#35754
üzenetére
Fordítsd ezt is:
Basic insulation is a single level of insulation that provides basic protection against shock. Supplementary insulation is an independent insulation that manufacturers apply in addition to basic insulation to reduce the risk of electrical shock in the event of a failure of basic insulation. Double insulation comprises both basic and supplementary insulation. Reinforced insulation is a single insulation system that provides electrical-shock protection equivalent to double insulation.
-
Köszönöm a tanácsokat, forrasztgattam ott ahol nyomásra reagált és a center/sub csatlakozó környékén (ami gyanta alatt volt) meg még pár helyen amire azt gondoltam hogy gyanús
Egyenlőre most szól rendesen, majd kiderül hogy a forrasztás használt vagy csak a bolygatásnak volt átmeneti hatása. Azért forrasztás után nyomkodtam ott ahol előtte reagált de nem tapasztaltam halkulást.
-
atesss
addikt
válasz
Lompos48
#35745
üzenetére
Ja igen, ahhoz hogy fix érték legyen, a mintavételezési frekvenciának a hálózati frekvencia kétszeresének, azaz jó közelítéssel 100Hz-esnek kellene lennie.
Ahhoz pedig hogy a csúcsot, a minimumot, stb. tudja mutatni, ahhoz pedig még adott fázisban is kell lennie a (100Hz-el) pulzáló feszültséggel. -
atesss
addikt
válasz
atesss
#35742
üzenetére
Van még egy pár dolog, amit nem értek:
Zero Current Output Voltage VIOUT(Q) Bidirectional; IP = 0 A, TA = 25°C – VCC ×
0.5 – V
Vagyis 0V esetén 5V-os tápfesznél 2,5V-ot ad ki ?
Mert ez kicsit felülbírálná az AVR-es ADC-s feldolgozás mikéntjét (bizonyos szempontból jobb, de bizonyos szempontból nem).Első oldalon:
2.1 kVRMS minimum isolation voltage from pins 1-4 to pins 5-8
Második oldalon:
Isolation Characteristics
Characteristic - Symbol - Notes - Rating - Unit
Dielectric Strength Test Voltage* - VISO - Agency type-tested for 60 seconds per... - 2100 - VAC
Working Voltage for Basic Isolation - VWFSI - For basic (single) isolation per... - 354 - VDC or Vpk
Working Voltage for Reinforced Isolation - VWFRI - For reinforced (double) isolation per... - 184 - VDC or VpkVagyis 2,1kV-ig nem üt át ?
De mérni csak 354/184V-ig lehet ?
És mi a különbség a Basic és a Rainforced Isolation között ? -
Lompos48
nagyúr
válasz
atesss
#35744
üzenetére
Tulajdonképpen egy pulzáló feszültség egy nagy DC összetevővel. A mérés eredménye a műszer mintavételezési periódusától (frekvenciájátój) függ. Normális körülmények között a minimumok DC értékére rátevődne a pulzálás (ami nem színuszos) RMS értéke, ezt jelezné a műszer. De szerintem nem fog konstans értéket mutatni, ha a pulzálás hangsúlyos.
-
atesss
addikt
válasz
Lompos48
#35743
üzenetére
Bocsánat, hülyeséget mondtam.
Terhelés nélkül a kondi nagyon fixen tartani tudja a csúcsfeszültséget.De azért annyira nem hülyeség, mert nagy terhelésnél - nem elegendő puffer esetén - számítana ez.
Vagyis ha a DC feszültségem hullámos ?
Pl. a csúcsérték 20V. Amikor a (hálózati egyenirányított) szinuszhullám el kezd esni, akkor a kondi feszültsége - nem ilyen ütemben - de azért csökken.
A nullátmentenél pl. már csak 15V. De ilyenkor még nem töltődik a kondi, csak ha a bemenő fesz eléri a kondiban tárolt feszt. Azaz pl. 13V-nál.
Vagyis az egyenfeszültségem 20V és 13V közt változik.
Ilyenkor mit mérne a multiméter ? -
atesss
addikt
válasz
Kernel
#35728
üzenetére
Az áramváltó sem rossz, de ez a Hall szenzor azért komolyabb.
Csak rohadt sokat kell várnom rá...
De ha veszek egy ilyen IC-t (linkeltem), abból én is meg tudnék csinálni egy darabot (tesztcélokra lenne elsősorban még) ?Viszont egy dolog nem világos az adatlapból:
A 230V 5A-t csak az az IC közelében lévő panelre kell vinni ?
Vagy be kell kötni az IC-be (ami elsőre furcsának tűnhet azért) ?
Ez alapján a kép alapján utóbbi, de egy angol szöveg alapján - ha jól fordítom le - pedig nem. Amint megtalálom bemásolom ide pontosan.
MOD:
Meg is van:
The device consists of a precise, low-offset, linear Hall circuit
with a copper conduction path located near the surface of the
die. Applied current flowing through this copper conduction
path generates a magnetic field which the Hall IC converts into a
proportional voltage. Device accuracy is optimized through the
close proximity of the magnetic signal to the Hall transducer.Ez amúgy elég hasznos dolog:
The thickness of the copper conductor allows survival of the device at up to 5× overcurrent conditions. -
atesss
addikt
válasz
tornas
#35737
üzenetére
Beszéltünk pár hete erről itt, ugyanis nekem is kellett kvázi-szinuszos UPS-ről kellett működtetnem (pontosabban most is megy, hiba nélkül) egy PC hangfalat (13V trafós tápja van), és egy CCTV kamerát (12V kapcsüzemű tápos).
Ha nem felejtem el holnap megmérem a különbséget - ha hálózatról megy, vagy ha akksiról a szünetmentes, melyik üzemmódnál mekkora a trafós tápon az üresjárási feszültség.
A multiméterem (Uni-T UT60E) vajon hogyan tudja mérni a csúcsot ?
AC-ben TrueRMS ezt tudom. Na de vajon DC-ben hogyan mér, milyen ADC lehet benne ?
Szkópot nem cipelném be (amellett hogy nagyon kontaktos - neki kéne állnom már megjavítani). -
atesss
addikt
válasz
Kernel
#35736
üzenetére
Egy pótmegoldás jutott eszembe:
Ha két diódát sorba kötsz a fogyasztóval, akkor az min. állásban 0V-ra (vagy típusfüggő, de max. 0,2V-ra) csökkenti a feszültséget. De max állásban is sajnos ennyivel kevesebb (8-8,5V között).Na de milyen ventilátor már, ami 1,25V-ról még működik ?
-
ngabor2
nagyúr
válasz
Kernel
#35736
üzenetére
ugyan az a venti.
arra tudok tippelni, hogy az ellenállások különböznek ennyire. sajnos nincs megbízható műszerem, amibel meg tudnám mérni, illetve nem tudom, hogy beépítve mennyire csak az adott ellenállás ellenállását mérné, mennyire szólna bele a többi beépített cucc.
mindegy, ez így maradt.
-
Kernel
nagyúr
válasz
ngabor2
#35732
üzenetére
Az 1,25 V belső referenciafeszültség alá nem lehet menni ezzel a kapcsolással, ezt egyébként az IC adatlapján található képlet mellett itt is ellenőrizheted: [link]
Igaz, hogy 0 kΩ-ot nem enged beírni, de 0.001 stb. lehetséges. Már csak a próba kedvéért, hiszen amúgy sejthető az eredmény, a dokumentáció alapján.
Viszont, ha ugyanazon ventilátorról van szó, teljesen egyformán van összerakva a kapcsolás, a feszültségnek is egyformának kellene lenni és egyformán működni. A referencia ugyanis igen pontos, azért is nevezik úgy.
-
Kernel
nagyúr
válasz
KisBundi
#35734
üzenetére
Fórumos tapasztalatok alapján fogadni mertem volna, hogy valami még van a háttérben, amit elfelejtettél közölni.
UPS-ről megy minden.
Akkor ne menjen UPS-ről, és valószínűleg nem fogsz ilyet tapasztalni. Normális esetben ugyanis (szimplán a hálózaton) nem szokott ilyen lenni, kicsit csodálkoztam is.
-
-
ngabor2
nagyúr
az alábbi rajz alapján építettem 3 ventilátor fordulatszám-szabályzót. kipróbáltam mindhármat, és eltérően viselkednek. az egyik megállítja a ventit teljesen (így kellene nekem), a másik kettő meg csak lassít egy darabig.
merre érdemes elkezdeni keresni az okot? illetve melyik alkatrészt érdemes milyenre cserélni, hogy a 12V-ot valóban 0 és 12V (na jó, 10V) között állítani tudjam?
-
-
-
KisBundi
őstag
Sziasztok! van egy olyan kapcsolásom, ahol 18 voltos trafóról egy 2 amperes graetz-el és egy 50 voltos 2000uF kondival akarok megtáplálni egy kapcsolást, de olyan érdekes jelenség lépett fel, hogy kikapcsolt állapotban (nincs rajta teher) a feszültség felmegy 50 V-ra a kondin, ahol ugye csak kb 25-26 voltnak szabadna lennie. Bekapcsolt állapotban nincs ezzel baj amennyiben ki van sütve a kondi, de ha feltöltődik és úgy kapcsolom be akkor a 15V-os feszstabilizátorom szépen elfüstöl. Mi okozhatja ezt? Ugyan ilyen kapcsolásban szépen tartja a kondi a 26 voltot kikapcsolt állapotban!
-
Kernel
nagyúr
válasz
atesss
#35709
üzenetére
Az áramváltó eszembe sem jutott, ez egy nagyon jó ötletnek tűnik !
Egyébként múltkor, az egyik linken szerepelt az áramváltós megoldás is, de kétségtelen, hogy a Hall-elemes panel praktikusabbnak tűnik, mert kész egység.
A lakatfogós műszer viszont gondolom, csak egyszerű indukciós fémhurok (1 menetes tekercs), aminek a jelét felerősítik. Ott eleve adott a galvanikus leválasztás is.
Az IC-s megoldásnál meg ennyi:
-
Sziasztok!
Van egy Creative T6060-as 5.1 hangfal szettem. Egy ideje már azt csinálja hogy a center és a mély hangszórók nem szólnak rendesen, mindkettő nagyon tompán szól. Néha szólt rendesen de aztán következő bekapcsolásnál már nem.
Próbáltam másik hangkártyával, másik kebellel, a centert kicseréltem így arra jutottam hogy az erősítőben van a hiba.
Lefényképeztem a belsejét: 1 2 3 4 5 6 7 8 9Laikusként arra gondoltam hogy a biztosíték ment ki de kiszedtem és nekem épnek tűnt, mondjuk nem tudom hogy néz ki amikor rossz
Így a képek és a hibajelenség alapján meg lehet állapítani hogy mi romlott el?
Most sima sztereóként használom (brummog is a mélynyomó) de bosszant a dolog. -
atesss
addikt
Ez a Hall szenzoros áramérzékelő baromi jónak tűnik !
Mondjuk jó lenne egy 10A-es változat. De 20A-es van, az végül is elmegy.
Csak azt nem tudom az AVR ADC-je mennyire pontos ilyen kis feszültségeknél. Vagy szerinted ezt erősíteni kellene előtte ?Az Atmega ADC-nek ha a Vref lábra az 5V helyett sokkal alacsonyabb feszültséget adok (pl. akár csak 1V-ot, vagy 0,5V-ot), akkor mi történik ?
Na igen, LCD-s beállítás komoly lenne.
De akár lehet csinálni egy RS232-BT modullal távoli, PC-n keresztüli beállítást is, stb.Ezzel én lehet 1-2 héten belül el is kezdenék kísérletezni.
Nem lehet kapni itthon - akár 2-3x-os áron - ilyet ? -
bacus
őstag
válasz
atesss
#35720
üzenetére
Én úgy olvastam, hogy mindegy hányszor tekered át az áramváltón, nem segit..
Közben jött egy ötlet, nézegetem ezerrel az arduino készleteket, mert igy talán olcsóbban ki lehet hozni. Egy mini kb 1000 Ft, 5 analóg bemente van, ami elég lehet, ami drága, 5 db áramérzékelő ez kb 4500 pénz, és persze kell még egy 8-as relé áramkör ami még 1800.
Ez igy 7000 ft körül van, ami nem olcsó, de talán később még fejleszthető is. Ha nem a mini-t veszi az ember, hanem egy új tipusú u3 kompatibilis boardot, akkor 7 analog bemenetet is kapsz, rakhatok rá később akár lcd panelt is, és menüből tudom beállitani a pontos kapcsolási áramokat.
-
_ATi_1
senior tag
Sziasztok!
Eagle programmal kapcsolatban kérnék segítséget. Alkatrészkönyvtárban meglévő alkatrészt szeretnék módosítani, konkrétan a lábkiosztást megváltoztatni. Elvileg megtaláltam, ahol ezt megtehetem, a kivezetés nevének és számának összerendelését meg is csináltam, de a sorszámokat helyezi át, nem a kivezetés nevét. Valaki tudja, hogy mit kéne csinálnom?
Itt egy két, hogy miről van szó: Kép -
atesss
addikt
válasz
atesss
#35719
üzenetére
Ha az ajánlott 100 Ohmot használom: 0,097V/A az áramváltó kimenete.
1W 230V-on az 1/230V, azaz 4,3mV.
5W (ezt pedig az én esetemben mindenképp kellene érzékelni) pedig 21,7mV.
Na ezt már tényleg nem a legegyszerűbb erősíteni...MOD:
Az áramváltó belső sugara 16mm.
Az előbb kiszámoltam, hogy az 1 négyzetmm-es vezeték (ez való 10A-re) átmérője 1,12mm. Lakkszigeteléssel együtt se nagyon több 1,3mm-nél.
Vagyis a 16mm-ben simán elfér 6x, de jóval többször is. -
atesss
addikt
Újabb ötlet:
Alacsonyabb áramok méréséhez:
Mi történik ha az áramváltóba többször tekercselem bele a mérendő áramot ?Lakatfogós multimétereknél elvileg működik a dolog.
De úgy tudom azok Hall effektussal működnek.Áramváltónál vajon működhet ?
Vagy lehet a hurkok visszavezetését nagyon távol kellene elvinnem az áramváltótól, hogy ne zavarjon ?MOD:
Ha max. 10A-hez használom, akkor az áramváltónál megadott max. 60A-hez 6x bele lehetne tekerni.Aztán lehetne olyat is, hogy bizonyos áramfelvétel fölött egy "bypass ágra" kapcsolná az áramot (pl. egy mechanikus relével - ezt a gyakorlatban kimértem annó, hogy nem probléma a 15-20ms-os átkapcsolási idő még az elektronikus eszközöknek TV, PC, Set Top Box, stb. sem). De ez már erősen bonyolít.
-
atesss
addikt
Ja ok, bocsi. Bár azért így is kicsit alakítanék rajta.
A hűtőgép is viszonylag alacsony prioritás szerintem.
Semmi baj nem történik, ha 10 percig nem megy a hűtőd.
Ha épp akkor kapcsolt volna be, akkor is csak megemelkedik 0,5 fokkal a hámérséklet belül.
Kicsit rosszabb a helyzet ha nagyon sokat nyitogatják, de szerintem úgy sem vészes.
A hűtő világítás már fontosabb lehet mondjuk - de ha jó a konyhában a világításod, ez nem annyira lényeges (nekünk évekig ment úgy annó a hűtőnk - a nyomógombja volt rossz, és abban az időben nem értettem még annyira az elektronikához, főleg nem egy nem gyári nyomógomb megfelelő mechanikai beépítéshez).A hűtőgép és a fűtés közül persze nyilvánvaló hogy előbbi a fontos.
A többihez képest jó kérdés.
Mert ha pl. a főzőlapot csak 10 percre kapcsolod be, akkor ok.
De ha főzöl rajta egy komplett ebédet, az alatt azért 1-2x bekapcsolhatna a hűtő...
Mikrót mondjuk 10 percnél tovább ritkán kapcsolsz be. Illetve 1 óra alatt nem nagyon megy 15 percnél tovább.
És egy mikrót vagy vízforralót nem is lehet hanyagul bekapcsolva hagyni hosszú ideig. Főzőlapot (vagy pl. sütőt - bár az nálad úgy sem játszik) viszont sajnos igen."plána ha legalább 5-6 vezérelt kimenetem lesz."
Alapvetően minden vezérelendő eszközhöz külön ilyen áramkör kell.
Vagyis eszközönként 4e nettó kontra eszközönként 7e nettó.De az is nagyon jó, hogy egy eszközben megoldani az egészet, és nem egymással kommunikáló AVR-ekkel.
A szeparált áramváltók és műv. erősítők miatt mondjuk jóval drágább mint 4e, de közel sem 6-7x annyi.
Ebben az esetben viszont minden egyes dugaljt be kell húznod külön-külön egy azonos helyre. Ezt meg tudod oldani ?
Vagy az áramváltó kimenetét kell nagy távolságra huzogatni - ez zavarvédelem miatt nem biztos hogy jó ötlet.
Vagy pedig a már erősített jelet - ez jobb lehet, de ez sem az igazi. Plusz itt már kell táp is az IC-nek. Ezt vagy külön kábelen behúzod mellé, vagy tápmodulok kellenek mindenhova.
Esetleg egy elem/akkumulátor - csak akkor még energiatakarékosságra is tervezned kell. -
CPT.Pirk
Jómunkásember
válasz
atesss
#35716
üzenetére
Az árról nem tudok nyilatkozni, de programozás téren inkább fpga-t választanám, a nagy fokú párhuzamosság sokkal közelebb áll a gondolkodásmódomhoz, mint az egy szálon pörgés a while ciklusban és ugrálás az interruptokba.
A terhelésnél arra gondoltam, hogy a puffer után kellene valami terhelő ellenállást tenni, hogy ha csökken az áram az áramváltóban, akkor lefelé is kövesse a puffer feszültsége a változást.
Tulajdonképpen lehetne sok mintát venni puffer nélkül is, de akkor egy hullámzó jelalakod van, úgy kicsit többet kell programozni.Amit eddig láttam uC-t, ott a proci ment 50MHz-en, az AD része meg 16-on maximum, és ha több csatornát mértél, akkor azok multiplexálva egymás után kerültek megmérésre.
A csúcs egyenirányítóra nem tudom a választ.
-
atesss
addikt
válasz
CPT.Pirk
#35712
üzenetére
Na igen, lesz egy pár minta ha pontos integrálást akarsz...
A hagyományos villanyóra ezt elvégzi "mechanikusan".FPGA biztos jó dolog, csak hát a bonyolultság és az ár...
"picit puffereli (meg valamivel picit terheli)"
Mármint ez melyik terhelés ?
A 100 Ohmos terhelés gondolom alapból bent lenne, és ez utánról beszélsz, ugye ?
A műveleti erősítő kimenetét minek terhelni ? Csak a zavarvédelem miatt ?
Pufferelés helyett meg lehetne gyors mintavételezés jó pár másodpercig.
Gyorshoz 16Mhz AVR, ami nem nagyon csinál mást ezen kívül.
Csak nem tudom a belső ADC hogyan működik, az nem ilyen gyors ?Mérőműszerbe való csúcsérték egyenirányító kész kapcsolásban nagyon húzós árú ?
-
bacus
őstag
válasz
atesss
#35709
üzenetére
"Én amúgy kicsit átalakítanám a prioritásokat."
Valamit félreérthettél, a fűtés a legalacsonyabb prioritás. (0 volt a legmagasabb, mint világitás, hütő, 1 a mikró, és nyilván a legutolsó a fűtés).
"Mennyit szánnál amúgy a dologra ?"
8800 Ft bruttó azaz kb 7000 nettóba kerül 1 db kalapsines cucc, nyilván vezeték, dugalj, stb nélkül. Én itt is így számolok, ha egy ilyen elektronika kijön kb 7000 ft-ból, akkor jó vagyok, plána ha legalább 5-6 vezérelt kimenetem lesz.Pirk kapitány: "A kolléga feladata egyszerűbb"
Azt a kutya mindenit, 25 éve hivtak utoljára kollégának ..
-
bacus
őstag
válasz
sörösló
#35708
üzenetére
Ne haragudj meg, én sem kötekedni szeretnék, de nem sok kempingben jártál...
A horvátoknál és olasz kempingekben is előfordul, hogy nem is férsz hozzá a kismegszakitóhoz, hanem ki kell menni a recepcióra, szólni, hogy nincs áram, majd jönnek és felkapcsolják. Velem már előfordult, hogy napi 2x menet után a 3. nap nyitva hagyta
az amúgy lezárt dobozt.Abba a kempingbe, ahova mostanság járunk a balatonnál, ott 4db 8-as csavarral szeded le a doboz tetejét, nem nyúlhatsz bele, ha a kismegszakitó felkapcsolásán kivül lenne bármi probléma, mert kiraknak még aznap..., ja és persze vizzáró gumi tömités miatt még figyelned kell arra is, hogy teszed vissza. Szóval nem az a megmutatom hol van, esetleg kiemelem, stb.
Ha picit is utánanézel a kismegszakitóknak, ill. a működésüknek, akkor nyilvánvaló lesz, hogy 6A kismegszakitó elé hiába is teszel másik 6A-es kismegszakitót, mert 10A-es terhelésnél majdnem biztos, hogy ha az egyik leold, akkor le fog a másik is.
Az ugyanis mind a kettőnek eléri a leoldási küszöbét. A folyamatos kicsit túlterhelésnél sem lehet abban bizni, hogy a lakókocsinál lévő hamarabb old le, igy csak valami elég gyors elektronika segit. -
atesss
addikt
válasz
atesss
#35710
üzenetére
Most nézem az áramváltó adatlapját:
"Volt per Amp Ratio at 1A for 100 Ohm load : 0,097V/A"
Most már értem...
De jól olvasom ki az adatlapból hogy az ajánlott 100 Ohm-nál nagyobb ellenállást használva nem történik olyan nagy baj, csak a linearitás romlik ?
Vagyis mérésre kevésbé alkalmas, de ha van egy adott áramkör - akkor annak a "beszabályzására" még egész jó lehet, nem ?
Pl. azt elég könnyen láthatod belőle, hogy 0,5A alatt van-e az áramfelvétel, vagy 1A felett.Sajnos az én célomra (ahol pár 10W-os fogyasztásokat kellene figyelni), kevésbé alkalmas.
Bár mikrokontrollerbe egy ilyen görbét simán be lehetne vinni Look-Up table-ben.
Felosztod a 0A-10A tartományt 50-100 részre, és az alapján korrigál az MCU.
Csak nagy felbontású, pontos görbe kellene hozzá - nem ilyen mint ami itt fent van.Vagy van valami más hátránya is a nagyobb terhelő ellenállásnak ?
Persze, a mérőkör ellenállásával ne legyen összevethető - de azok legtöbbször Mega Ohm-os nagyságrendűek. -
CPT.Pirk
Jómunkásember
válasz
atesss
#35710
üzenetére
uC-ből elég combos példány kell, ha valamit jól meg akarsz csinálni, mert sok minta, sok hely, sok feldolgozás, főleg ha nem csak egy bemeneted van.
Nézd meg milyen jelalakokkal kellett dolgozni: [link] A kék az áram jel, sárga a feszültség. Egy invertert és EON betápot is tartalmazó vonalon előfodul olyan áram jel, hogy a jel egy egyenes vonal két pici csúccsal, mikor a termelés és a fogyasztás kb. azonos.
Ezeket a zavarokat uC-vel nem szűröd ki. Komplex zavar szűrésre valami alkalmas eszköz kellene mint pl. egy fpga, de azok nem jöttek itt számításba.Nálunk az hozott valamennyire megoldást, hogy egy periódust 360 pontban mintavételezünk, amiből a görbe alatti területet kiszámítjuk.
A kolléga feladata egyszerűbb, nála azt kellene, hogy műveleti erősítővel felnyomja kicsit az áram jelet, egyenirányítja, picit puffereli (meg valamivel picit terheli), majd ezt méri AD bemeneten, ekkor a puffer feszültsége kb. arányban lenne az áram értékével és innen már nem váltó áramot kellene mérni, hanem simán egyen feszültséget ami sokkal egyszerűbb.
-
atesss
addikt
Mennyit szánnál amúgy a dologra ? Mert lehet a mikrokontroller tényleg jól jöhet. Csak az alapból min. 1500Ft-al megdobja az árat. Plusz a műv. er., dióda (ha jól sejtem lehet speciális), áramváltó, tápegység, doboz az egésznek, stb. - és máris 4-5e Ft felett lehetünk könnyen.
A másik kérdés hogy az egyes dugaljaid hogyan kommunikálnának egymással ?
Van lehetőséged vezetéket behúzni közöttük ?
Mert nekem az egyik nagy korlátozó tényező ez volt. Meg lehet oldani persze, de 2e alatt szerintem nem nagyon van kész vezetéknélküli modul.
Aztán ha ki tudsz szedni valamiből, ok - de nem biztos hogy több db egymással kompatibiliset tudsz így szerezni. -
atesss
addikt
válasz
CPT.Pirk
#35696
üzenetére
Pontosan mit jelent ez a nagyon kicsi kimenő jel ?
Én is ADC-s mikronkontrollerre gondoltam.
Szoftverből nem tudtátok megfelelően kiszűrni a zavarokat ?Mondjuk ez jóval egyszerűbb, mivel jóval lassabb válaszidő elegendő, és csak egy adott szintet kell figyelni.
Pl. ha az ADC kimenet átlaga 500 mintavétel (5s) ideig min. 10%-al meghaladja a küszöbszintet, akkor jelez bekapcsoltat.A hálózati áram frekvenciáját szintén lehetne figyelni (pl. egyenirányított 3V-os trafó egy másik ADC bemenetre) - és pl. a mintavételezéseket a hálózati csúcsokhoz időzíteni. Vagy a csúcs 70%-ához. Vagy ami megfelel az alkalmazásnak.
-
atesss
addikt
Én is gondolkodtam egy hasonló dolgon apámnak.
Illetve a master-slave kapcsolós témakör is az én kérdésem kapcsán jött fel: egy mikrokontrolleres áramkör, amely figyeli hogy egy adott fogyasztó mikor volt bekapcsolva, és mikor nem. Ezt lementi memóriába, és ez később PC-re áttöltve kielemezhető.
Amire ehhez szükségem lenne, az egy olyan áramkör, amely az adott fogyasztóhoz hangolható, be tudom állítani hogy milyen teljesítményérték felett mutassa bekapcsoltnak.
Pl. egy elektronikus vezérlésű hűtő (pl. 10W felett), egy számítógép (>10W esetén), egy TV (>3W), digitális mikrosütő (>5W, vagy ha a világítást sem nézem: >40W), légkondi (> 10W).
Az áramváltó eszembe sem jutott, ez egy nagyon jó ötletnek tűnik !De nem tudom pontosan hogyan működik, ebben tudsz segíteni ?
Aztán utána a további részében már talán jobban tudok én is segíteni.Én amúgy kicsit átalakítanám a prioritásokat.
Attól függően hogy adott fogyasztó mennyire fontos, illetve mennyire fontos hogy pont akkor működjön amikor bekapcsolod.
Apámnál alapvetően egy olajradiátor, egy elektromos főzőlap, és egy vízforraló egyidejű bekapcsoltságát kellene elkerülni. Esetleg még bele lehet venni a mikrót is - mondjuk a radiátorral mehetne együtt, de a másik kettővel már nem.
A biztosíték karakterisztika miatt nem olyan vészes a dolog. Tapasztalat szerint 1,5x-es áramot 15-20 másodpercig bőven elvisel.A prioritás lényege szerintem az volna, hogy pl. a fűtőeszköz ha a többi miatt kikapcsol 3-4 percre, az egyáltalán nem vészes dolog - kb. észre sem veszed.
A főzőlap sem olyan vészes - de azért ezt már észreveszed.
A vízforraló már kicsit idegesítő tud lenni, ha + 2-3 percet várod kell, mire felforralja a vizet.
A mikró esetében pedig kifejezettem idegesítő ha akár csak 1 percet várnod kell.
Szerintem valahogy így kellene neked is felépíteni a prioritásodat. -
sörösló
aktív tag
OK., van persze. De ez a kategória már az emberi hüleségé. Én apámékkal jártam ezt a kálváriát. Nehezen ugyan, de megtanulták. A fater soha nem értette meg, de belátta hogy ez így van és kész. Megmutattam hol van a megszakító és ha kiakadt akkor visszanyomta. Ennyi... Ha kiemeled kicsit valami egyszerű dobozba a megszakítót, akkor kiviheted a gyereket visszakapcsolni párszor amikor hideg van. Garantáltan nem fogja elfelejteni a harmadik alkalom után.
És bocsi de nem kötekedni akartam. -
sörösló
aktív tag
-
bacus
őstag
válasz
Kernel
#35700
üzenetére
Azért nem fogy ennyire hamar leoldani. C -s kismegszakitó van, ami sokat elbir túlterhelésbe, azaz a két fogyasztót bekapcsolva sokszor másodpercek amig kiold.
Fejből nem tudom a specifikációt, de a C-s kismegszakitó ha jól emlékszem 10x birja el a névleges áramának pár ms ideig, a B-s 5x és a D-s megszakitó pedig 20x-át. Tartós áramban pedig hőkioldó van benne, aminél szintén kell tudjon akár pár percet is túlterhelve. (mondjuk 10% túlterheléssel)
Azaz az áramkörnek ennél kell gyorsabbnak lennie! De nyilván ha jó sorrendben kapcsolja be a fogyasztókat (de miért tenné?), akkor előzetes reteszelés van. Nagy általánosságban az van, hogy kempingezéskor jön a hidegfront, este van 10 fok, fázik, bekapcsolja a gyermekem a fűtőventillátort, majd közben megéhezik és ráhúzza a mikrót. Aztán mehetek a vaksötétbe ki (fejlámpával) az elosztódobozhoz egy 13as kulccsal, kicsavarni 4 csavart kismegszakitó fel, persze levágja mire felteszem a doboztetőt, hiszen megint bekapcsolja a mikrót és nem jön rá, hogy a fűtés is ment...
Az még hagyján, mikor velük vagyok, de ha nem vagyok a kempingben, akkor ezt nekik kell csinálni..
-
sörösló
aktív tag
Legintelligensebb vezérlő maga az Ember! Számtalanszor jön ez a probléma régi házgyári lakásokban is. Van 10-16A bejövő, B karakterisztikás kismegszakítón, aztán a tulaj nem érti hogy ha megy a mikró meg éppen fűt a mosógép, akkor miért nem tud az asszony még porszívózni is!
Hát mer csak, vazze!
Annyit használj amennyi van. Régi közmondás: Addig nyújtózkodj amíg a takaród ér, ehhez nem kell mikrovezérlő csak egy kis józan parasztész. Ha fűteni akarsz akkor ne mikrózz ha meg mikróznál akkor kapcsold ki a fűtést addig. Ha meg túl részeg vagy a kapcsolási programhoz, akkor a fűtés legalábbis felesleges.
-
Sziasztok!
A fütyülős kulcskeresőhöz hasonló eszközt keresek, ami kis méretű és nem zavarja a tárgyak rendeltetésszerű használatát (pl. szemüveg). A legjobb az lenne, ha gombbal lehetne kereseni az elveszett tárgyat. Kerestem már mindenhogy, de igazán kis méretűt nem találtam, állítólag készíteni sem lehet kisebbet a gyáriaknál.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
És bocsi de nem kötekedni akartam.
Annyit használj amennyi van. Régi közmondás: Addig nyújtózkodj amíg a takaród ér, ehhez nem kell mikrovezérlő csak egy kis józan parasztész. Ha fűteni akarsz akkor ne mikrózz ha meg mikróznál akkor kapcsold ki a fűtést addig. Ha meg túl részeg vagy a kapcsolási programhoz, akkor a fűtés legalábbis felesleges.
Új hozzászólás Aktív témák
ekkold- Xbox Series X, dobozában, kitisztítva+újrapasztázva, 6 hó teljeskörű gar., Bp-i üzletből eladó!
- Nintendo Switch OLED 64GB+256GB MicroSD + okositott, Atmosphere 3 hó garanciával
- Playstation 5 Digital Edition 825GB (CFI-1116A) + 1 Joy + töltő 6 hó gar., Bp-i üzletből eladó!
- 700w psu
- Gen.4 es riser kábel 25cm
- LG 32GS94UX - 32" OLED / UHD 4K / 240Hz - 480Hz & 0.03ms / 1300 Nits / NVIDIA G-Sync / AMD FreeSync
- HP EliteBook 830 G5 13,3" i7 8650u, 16GB RAM, SSD, jó akku, számla, 6 hó gar
- LEXAR 32GB DDR4 3200 MHz laptop RAM
- HIBÁTLAN iPhone 11 64GB White-1 ÉV GARANCIA - Kártyafüggetlen, MS4532,100% Akksi
- HIBÁTLAN iPhone 14 Plus 128GB Midnight-1 ÉV GARANCIA - Kártyafüggetlen, MS4472
Állásajánlatok
Cég: Laptopműhely Bt.
Város: Budapest
