Kernel
nagyúr
válasz
darvinya
#49396
üzenetére
A végfok áramát nem lehet a bemenetre, illetve az árnyékolóharisnyára terhelni, egyrészt azon keresztül is csatolás lépne fel, önmaga tápárama miatt vissza is gerjedhet a saját bemenetére.
Továbbá ez egy bontható csatlakozás, ha kihúzzák, gond van.
Mindamellett próbáltam a kimenethez is földelni, az alaplapi Jack fémburkolathoz forrasztva. Próbáltam onnan egy vastag vezetékkel átkötni a betáphoz a GND-t, hogy az alaplapot áthidaljam. Sehogy nem szűnt meg a tápzaj.
-
Márton
nagyúr
válasz
Kernel
#49397
üzenetére
Igazad van, nem is búgásnak nevezném, hanem tápzajnak, sercegésnek, zavaró hanghatásnak nagy hangerőn.
Tehát akkor a lépések? mivel kezdjem?
A másik kérdés ami felmerült, hogy érdemes-e kockáztatni? Úgy értem egy ilyen olcsó erősítőben ha bármikor zárlat keletkezne, nehogy tönkrevágja az egész gépet, vinyót, stb. Vagy a pc tápok mind védve vannak rövidzár ellen?
-
Kernel
nagyúr
válasz
Márton
#49395
üzenetére
Ellenőrizni kell, amit írtam, hogy önmagában a PC-tápról (bemeneti kör megszakításával) zúg-e. Ezt nem búgásnak mondanám, hanem impulzuszajok, tápzajok.
Ha földhurok nélkül is zúg, azt nyilván nem földhurok okozza.
Mérésekkel ellenőrizni, hogy mi merre vezet. Az is lehet, valamiért nem alakul ki a földhurok, de az pontosan kimutatható.
-
-
Márton
nagyúr
válasz
Kernel
#49392
üzenetére
köszi!
Igazából csak tartaléknak szeretném használni ezt a megoldást, ha a külső 12V-os táp valamiért nem menne, akkor se maradjunk hang nélkül. De akkor azt hiszem veszek még egy 4A-es külső tápot, vagy pedig lemérem mennyit fogyaszt a cucc és lehet hogy akkuról is meg tudom oldani 1 óráig a dolgot, ha nagyon muszáj. -
Kernel
nagyúr
válasz
Márton
#49391
üzenetére
Ez sajnos törvényszerű, földhurok alakul ki. Az alaplapon folyó különböző áramok miatt feszültségkülönbségek lépnek fel a táp-GND és az alaplap audio jack GND között, amit az erősítőn közösítve kiegyenlítőáram keletkezik, az árnyékolt kábel harisnyáján is, panelon is folyó áramok képében.
Ha megszakítod a bemenetnél, és a PC-ből csak tápot kap, általában akkor is megszűnik a zavar. Kivéve, ha tápzajok miatt mégsem.
Legjobb a külön tápegység, vagy a bemenetnél be lehet iktatni egy autós földhurokleválasztót. De ezek két kis leválasztótrafóval szakítják meg a hurkot, ami minőségrontó is. Léteznek speciális IC-k is a célra, ami trafó nélkül trükközve igyekszik elnyomni a közös módusú zavarjelet.

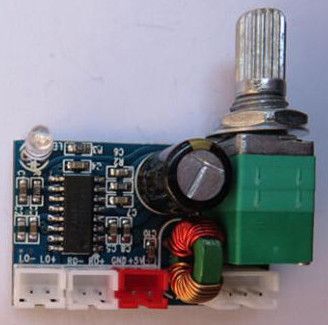

Nemrég láttam, itt beépítettek egy ferritgyűrűs közös módusú fojtót:

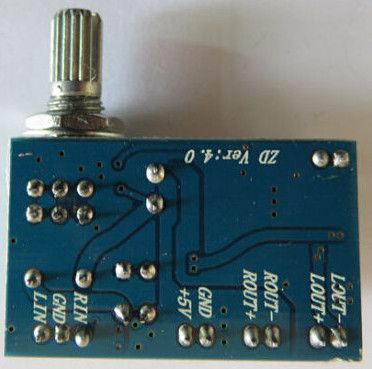

Lekövetve kiderül, hogy ezen keresztül kapja a táp mindkét ágát, de ilyennel már én is kísérleteztem (másfajta erősítőnél), még mielőtt ezt láttam volna. Nekem nem nagyon jött be, vagy csak részlegesen csökkentett.
-
Márton
nagyúr
Üdv,
vettem egy 12V-ról műdödő mini (10W körüli) erősítőt.
Beépítettem a hordozható PC-be, hogy kompakt legyen,
és gondoltam, milyen jó, hogy odabennt úgyis van 12V, táp megoldva.
Igenám, de a hang sajnos búg. Pedig nem noname a ház, a táp.
Külső tápról természetesen semmi gond.Kérdésem, hogy pontosan mi a jelenség oka, és ki tudnám-e védeni
valaminek a közbeiktatásával?köszi
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#49373
üzenetére
Még néztem egy ellenállásos áram mérést mielőtt szétszedtem a cuccot, ott is az látszik, hogy nem kapcsoltak ki teljesen a tranyók. 0.5V..1V feszültséget mértem a 0.22ohmos ellenállásokon, ez 4.5A körüli áram. Szerintem az történt az eredeti verzióban, hogy valahol történt egy kereszt kötés.
Most viszont úgy jártam az új verzióval, hogy a bekapcsolás után pár másodperccel már meg is állt a cucc és csak a tarnyók melegedtek. Nézem mi van, erre az 555-öt követő D-Flipflop IC csak melegszik, mindkét kimenete 1-ben van, így mindkét tranyó nyitva van. Mivel a kimenetek tranzisztort hajtanak, azok meg optocsatolót, így csak a táp lehetett a baj forrása, az meg a jobb felső aksira van kötve. A srác rajzában egy mikrovezérlő kit van aminek van saját tápja, az nyilván kevésbé érzékeny a problémákra.
Most hogy a tápon (aksin) mi állt elő azt nem tudom, majd holnap igyekszem mérni valamit kézi kapcsolással, meg szerintem én is átállok mikrovezérlős kapcsolásra, úgy sincs több flipflopom kéznél. A flipflop és az 555 is a datasheetje szerint 18V-t visel el maximum. -
-
repvez
addikt
eagle progiban, mi a neve vagy hogy találok nyákba forrasztható 90 fokos USB A vagy B foglalatot? TEhát amibe pendrivot lehet dugni? A keresőbe hiába irok usb-t szinte csak miniUSB foglalat van vagy SMD forrasztós, sima 2,54es normál nincs.
Illetve, hogy furat helyét, hogyan lehet megadni tizedes pontossággal?Mert nem enged pontot tenni se vesszőt a számok után, hogy mondjuk 30,5mm-t irjak.
Márcsak ezeket kéne megoldanom, hogy elkezdhesem a kötözgetést.
-
-
macmelon
csendes tag
válasz
Kernel
#49378
üzenetére
Köszönöm mindenkettőtöknek!
Ezek szerint a mélykisütés ugyan veszélyes, de a LEDlámpában olyan kis áram lesz már ekkor, hogy fog annyira melegedni? (Ha jól gondolom a LED karakterisztikája miatt.) Jól értelmezem? Mert, ha igen, akkor belevágok védelem nélkül a lámpába (és figyelek az akkuk érdekében, de nem aggódok magam miatt).
-
kmisi99
addikt
Heló! Olyan kérdésem lenne, hogy van egy félig hibás telefon alaplapom ami egy leesés után folyton fagyogat. Ha nem a megfelelő pózban van akkor el sem indul. Szóval az alaplap alá ha rakok egy apró műanyag darabot, hogy kicsit feszítse akkor félig meddig jó, de így is lefagy ha megnyomódik.
Ezt lehetséges vajon javítani?
-
Kernel
nagyúr
válasz
macmelon
#49376
üzenetére
Ahogy merül az akku, úgy fogy belőle az energia, ezért ha a vége felé keletkezne egy belső cellazárlat, az már kevés ahhoz, hogy kigyulladjon, robbanjon.
Ha mégis lemerül teljesen, mihamarabb fel kell tölteni. Ha 1,5 V alá kerül egy hétig, akkor már nem ajánlják az újratöltését, mert belső átvezetés keletkezhet, ami veszélyes is lehet.
A belső átvezetés felismerhető arról, hogy lemeríti magát, terhelés nélkül is melegedhet, vagy ennek különböző fokozatai. Elvileg ki is gyulladhat, egy önmagát erősítő folyamat során.
-
And
veterán
válasz
macmelon
#49376
üzenetére
A mélykisülés nem rád veszélyes, hanem az akkumulátorra. Védelmet nem csak a cellába esetleg beépített áramkör adhat, a fogyasztó / lámpa belső áramköre is lekapcsolhat alacsony akkufeszültség esetén. A ledes lámpa meg amúgy sem tudja 'kinullázni' a cellát, szemben például egy izzóval, de azért felépítéstől, a led meghajtásától függően simán mélyen kisütött állapotba viheti az akkut, ha nem figyel a kapocsfeszültségére.
-
-
Lompos48
nagyúr
válasz
CPT.Pirk
#49369
üzenetére
Ilyen alacsony frekvenciánál a frontok "dőltsége" okozta disszipáció elenyésző (nem részletezem a számítást, mert nem fontos). Hogy a számításod színusz/négyszög esetén helyénvaló vagy sem, azt kapásból nem tudom megmondani, de lehet lényeges. A melegedés ezek szerint csak a tranzisztorok nem teljes (telítettségig való) nyitásából ered. Mondom én. Ez kétsugaras szkóppal leellenőrizhető. Az áram monitorizálásához akár egy 0.1 ohmos ellenállást kis beiktathatsz az emitterkörbe. Tegnap 20mA-es bázisáramról volt szó. Ha a kollektoráramod legalább 1A, akkor az áramerősítési tényezőknek igencsk meg kellene haladnia az 50-es értéket. Innen passz!
-
Kernel
nagyúr
válasz
darvinya
#49370
üzenetére
Elvileg 60 mA árammal másfélszeres, vagyis 900 mAh töltést kellene bevinni.
Növelt áramon viszont valamivel kevesebbet, így elképzelhető, hogy 4 óra megfelelne. Más kérdés, hogy sokáig pihentetett akkut először kímélő árammal kellene tölteni.

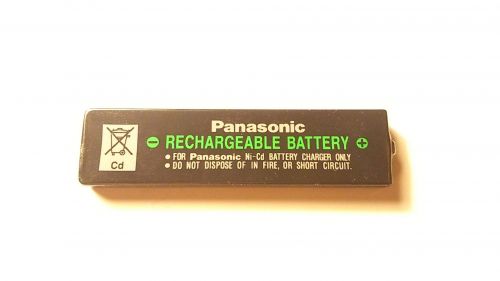

Ráadásul elhanyagolt Ni-Cd celláknál 50 % alatti kapacitás is előfordulhat, ami az első töltés után kinyerhető. Többszöri töltés-kisütés során lehet feljebb tornázni, lehet 4-6 ciklus, míg eléri a maximumot, ami még így sem mindig közelíti meg névleges kapacitást.
Nagy a valószínűsége, hogy az sem tud elsőre 600 mAh-t, illetve tapasztalataim alapján kizárható.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#49368
üzenetére
60..82Hz tartományban mértem a legnagyobb kimenő feszültséget a trafón. 16..17Vdc terheletlenül, 10.6V volt 12 ohmal terhelve, töltött aksiknál. A srác elmondása szerint az áramkör megfelelően 100..400Hz között működik. Per pill 82Hz-en hagytam, mert ott a legkisebb a hangja a trafónak.
Hogy mennyi a kollektor áram, azt szerintem a trafón mért feszültségből lehet kiszámolni. A 25mH induktivitás ezen a frekin 13.05ohm reaktanciát jelent, az ohmos ellenállás 0.4ohm. Szóval ez az ott mért 15V-s impulzusokkal kicsit több mint 1A-t jelent. Azt hiszem ez a számítás igaz négyszögjel esetére is, nem csak szinuszra.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#49364
üzenetére
Azt a nagy négyszög impulzus dolgot én sem értem, a Tina szerint se lehet ott annyi. Nincs kizárva, hogy elkötöttem valamit, bár nem találtam nyomát. Mindegy, holnap szétszedem az egész kapcsolást és újra összerakom. A Tina szerint az ellenállásokon se kellene feszültségnek lennie nem kapcsolt állapotban.
Most egyébként megnéztem a fel és a lefutási időket, 300..350uS. Holnap úgy is bent leszek hosszan, akkor ki tudom vizsgálni ezeket a dolgokat.
-
darvinya
titán
válasz
Lompos48
#49364
üzenetére
Valami pluszban, amit csak sejtek, nem gondoltam alaposan végig: ha 12V-os akkukat kapcsolgatok párhuzamosan, sorba, ide-oda - mondjuk ideális kapcsolóelemekkel - hogy keletkezhetnek 15.8 és/vagy 16.2V-os négyszögimpulusok?
Szerintem szép rövidzár van, vagy valamelyik tranyó nem jó.
Nem akarok bele vauzni. -
Lompos48
nagyúr
válasz
CPT.Pirk
#49363
üzenetére
Ha az ellenálláson mindig van feszültség, nem megy nullába, akkor az NPN kollektorárama sem. Kérdés ilyenkor mekkora a C-E feszültség. Innen keletkezhet disszipáció. Vezetésben ismerni kell a VCE értéket. Ha nem elég a bázisáram, a tranzisztor "nem ül le" eléggé, ugyancsak melegedést okoz(hat). Másrészt - mint az este is írtam - a kapcsolási fel- és lefutó frontok sebessége (dőlése) is számottevő hőtermelést generálhat, ha a kapcsolás nem történik nagyon gyorsan. Ezért írtam, hogy érdekes lenne nagyon széthúzott hullámformákat nézni a szkópon.
Valami pluszban, amit csak sejtek, nem gondoltam alaposan végig: ha 12V-os akkukat kapcsolgatok párhuzamosan, sorba, ide-oda - mondjuk ideális kapcsolóelemekkel - hogy keletkezhetnek 15.8 és/vagy 16.2V-os négyszögimpulusok?
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#49361
üzenetére
A 150ohm-os ellenálláson azt mértem (A PNP felőli végét tekintve nullának), hogy 3V-os négyszög impulzus szaladgál, az elején egy kis túllövéssel. (tegnapi kép inverze, ott fordítva mértem) A nulla szint 6V volt, addig kellett lefelé eltolni.
Ebből nekem az jön le, hogy az áram a 150Ohm-on 20mA. Az én tranyóim áramerősítése kb. a fele az 1A feletti Ic tartományban az ajánlott, komolyabb tranzisztorokénak, ezeket linkeltem lentebb.
Mértem még Uce feszültséget a tranyó párokon (felső aksi -, alsó aksi + pólusa között), mindkét oldalon szép 16.2V-s négyszög impulzusok futottak. A trafó tekercsein pedig 15.8V-s négyszögeket mértem.
Amikor a CH1 jel és föld bemenete a trafó egyik tekercsén volt, akkor a CH2 jel bemenetével néztem az áramkör többi részét de nem találtam szétcsúszást, vagy szinkronban, vagy ellen fázisban volt minden. Nem tudom erre gondoltál-e az elcsúszásnál.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#49360
üzenetére
Nekem nem a diódás verzió van, hanem az optocsatolós, itt pnp-npn tranyók vannak kicsit másik kötésben.
Nem változtat sokat a dolgokon. Ugyanúgy egy Darlington kapcsolás, ami NPN-ként működik. Nagy előnye, hogy nyitásához nem szükséges 2xUBE feszültség. A disszipáció is ugyanúgy oszlik el, mint korábban írtam. Tehát a PNPnek lezser, a másiknak rázós.
A nulla pontot nem a kapcsolásban, hanem az oszcillogrammon szeretném tudni hol van.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#49359
üzenetére
Most nézem, hogy rossz ábrát néztünk. Nekem nem a diódás verzió van, hanem az optocsatolós, itt pnp-npn tranyók vannak kicsit másik kötésben.
Az NPN-ek fűtenek, a PNP párjuk teljesen hideg.
Holnap igyekszem majd normálisabb méréseket csinálni. Igazság szerint nulla pontot ebben az áramkörben szerintem az adott oldal alsó aksijának negatív pontját kell tekinteni.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#49357
üzenetére
Ha jól értem, ez az oka a tranyók erős melegedésének, sosem kapcsolnak ki teljesen. Ezt a képet 150ohm-os ellenállás kapcsain mértem.
Nem tiszta számomra, hogy hol van a nulla szint. Tény, hogy amit az ellenálláson mérsz, az a (Darlingtonból) ez első emitter- és a második bázisárama. Érdekes lenne időben jócskán nyújtva megnézni a kollektoráram és feszültség frontjait. Szerintem rendesen el vannak tolódva fázisban a primér induktivitása (és szerintem nem a dupla mivolta) miatt.
Gondolom a rajz szerinti külső tranzisztorok meleged(het)nek, mert rájuk esik a "meló" oroszlánrésze, azaz [ (h21e-1/h21e} ] hányada. -
Kernel
nagyúr
válasz
ecchphoto
#49356
üzenetére
A leadott teljesítmény természetesen függ a megvilágítástól, ez az energiamegmaradásból is egyenesen következik.

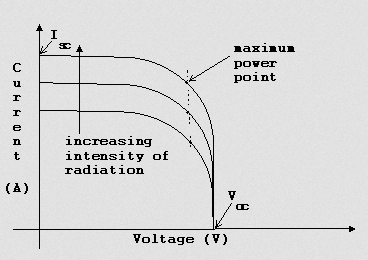

Az alábbi görbék szerint, kevesebb napsütésnél csökken ugyan a feszültség is, de aránylag nem olyan sokat.
Viszont jobban csökken a terhelhetőség, vagyis már kisebb áramterhelésnél bekövetkezik a feszültség letörése:

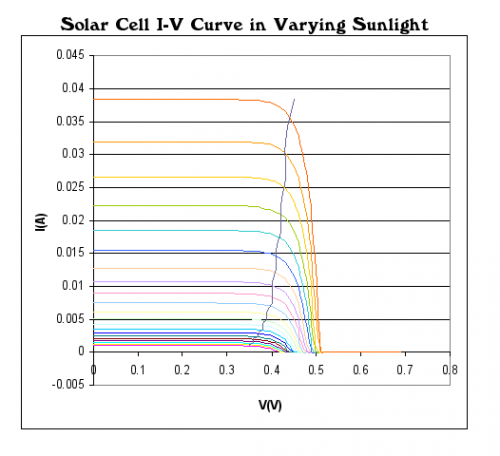

Itt a különböző színek jelölik a napsütési fokozatokat:
Az optimális munkapont a felső görbéken is be van jelölve (a hajlat környékén), itt külön ki van fejezve:
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#49351
üzenetére
Akkor egyre gondolunk.
Ha jól értem, ez az oka a tranyók erős melegedésének, sosem kapcsolnak ki teljesen. Ezt a képet 150ohm-os ellenállás kapcsain mértem.

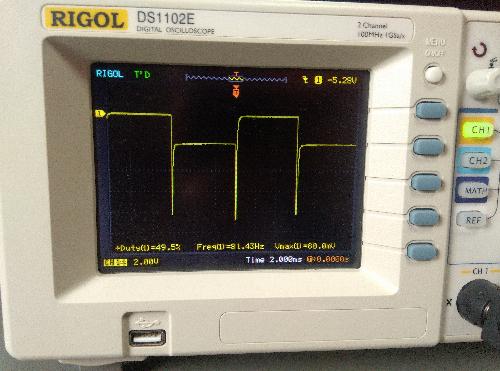

(6V magas a kisebb négyszög, 8.5V magas a nagyobb, elég rosszul látszik a képen)Nem tudtam tovább vizsgálni mert húzós volt a nap, de feltételezem a trafó okozza a dupla primer miatt. Sajnos pont nem jutott eszembe lekötni az egyik primert, majd holnap...
Tina szimulációban ellenállást téve a trafók primerje helyére ott közel 0 és 4.5V feszültség szinteknek kellene lennie a 150 ohm-on.darvinya: igen, a szupravezető állapotban lévő anyagban megindított áram az a ~0 ellenállás miatt fennmarad. De ennek mondjuk nincs semmi "ingyen energia" vonatkozása mert az áram megindításához be kell fektetni teljesítményt, annál csak kevesebbet lehet visszanyerni.
mezis: persze, megy a folyamatos méricskélés, csak nem rövid folyamatokról van szó. Amúgy volt olyan regeneráló áramköröm amit mondasz, csak megbolondította a riasztót az autóban, így kikerült. De az egy másik tészta, mert annak a hatása a következő feltöltéskor kerül elő, a TS esetében meg nincs ilyen feltöltés.
-
mezis
félisten
válasz
CPT.Pirk
#49347
üzenetére
"....a lemerülés később következik be, mint ha csak maguk az aksik táplálják a terhelést."
Gondolom azzal kezdi mindenki, hogy először csak az akkumulátorokkal mérnek, aztán jön ez a "hókuszpókusz áramkör" és jönnek a mérések.
Bizonyára igaz az, hogy vannak "frissítő" töltő áramkörök, amivel egy használt akkumulátor kapacitása valamelyest javítható. Ezt a "mellékhatást" mérte már valaki ? Vagyis egy halom mérés után (mert egy mérés nem mérés) ismét csak akkumulátorokkal mérni a kisülést ? Mindezt sok akkumulátorral megismételve ?
(Mert néhány évtizede akadt nem egy nagyon tudományos intézet, amelyiknek alkalmas katalizátorokkal sikerült egy lavór vízben magfúziót megvalósítani. Aztán kiderült, hogy csupán mérési hiba volt....)
-
darvinya
titán
válasz
CPT.Pirk
#49349
üzenetére
Erre kíváncsi vagyok én is.
Azért energia megmaradás törvénye nem ilyen egyszerű.
Legtöbb veszteség mindig a hő, ez alól a szupravezető kivétel?Mértem akku kisülést nagyobb árammal, azt tapasztaltam, hogy lineárisan csökkent a kapocs feszültség 11.4V-ig, majd ott hirtelen megzuhant.
Túl töltéskor az anyag forrás és tervezet üzem között, a nem elvezetett energia lineáris v. felrobban.
Utána folyamat leállás exponenciális nő.. -
CPT.Pirk
Jómunkásember
válasz
Lompos48
#49348
üzenetére
Jah oké.
Az 1.-nél nem teljesen érem mire gondolsz a deklarált kapacitással.
Mértem akku kisülést nagyobb árammal, azt tapasztaltam, hogy lineárisan csökkent a kapocs feszültség 11.4V-ig, majd ott hirtelen megzuhant. Az eltelt idő eddig a pontig jól kiadta az aksira írt 5Ah-t, ami a "C20" pont.2. Igen ez tény.
A srác aki azt a 30 oldal körüli építési leírást írta, ő szerinte ki lehet hozni 8x üzemidőt ebből a kapcsolásból. A leírása mondjuk itt-ott pongyola mert nem a szakik számára készült, meg ő nem számított rám a toroid trafómmal.Amúgy nálam valami még nálam nem jó, mert több embernél is olvastam ennek a fórumában, hogy jelentősebb feszültség növekedést tapasztaltak a felső aksik kapcsain ezzel a kapcsolással. Nálam az még csak nagyon kicsit jelentkezett.
A srác szerint nem normális az npn kapcsoló tranyók melegedése, nála [MJL21193] nincs is hűtőborda a leírásban, nekem meg egy P3-as proci hűtőbordája amire fel van rögzítve a két tranyó (szigetelve), az eléggé átmelegszik. Jó, az ő tranyói kicsit robusztusabb tokban készülnek, de ez nem jelenthet akkora különbséget. [MJE15032] - Mondjuk az igaz, hogy az övé dupláját tudja áramban.Holnap igyekszem kezdeni valamit ezzel a dologgal, mert nagyon sok veszteség megy a levesbe így. Amúgy a graetz-et teljesítmény Schottky diódákból építettem, hogy kevesebb legyen a veszteség.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#49347
üzenetére
Mint írtam: utánaolvasgattam. Nem is feltétételezem részedről örökmozgós szándékokat. Ezért emlegettem a számadatokat korábban.
Amik továbbra is nagyon nagy kételkedésre adnak okot számomra:
1. Rendesen mérve egy akku kisülési görbéjét egy fogyasztó esetében (monitorizálva áramot és feszültséget) ördögien megközelíthető az akku deklarált kapacitása.
2. Mivel általában másfélszer annyi energiát kell töltéskor bevinni, vegyi folyamatoknak tudhatóan be, azokat is ki kell elégíteni.
3. A fogyasztó pedig megmarad fogyasztónak, mert ugye ott van Joule szelleme is.PS. És sajnos ott vannak az induktív elemek a kollektorkörökben. Tehát melegedés. Amit ugyancsak táplálni kell. Meg - ugye - van ott 10%-nyi egyenirányítóhíd is...
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#49345
üzenetére

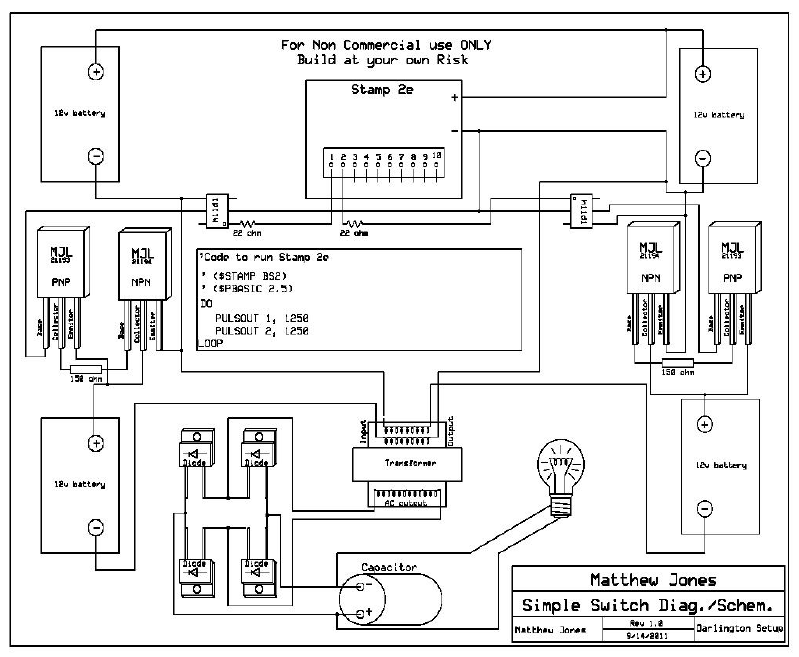

Sok tesla kapcsoló rajz van a neten, de azok többnyire nem ez a kapcsolás.
Majdnem pontosan erről a verzióról van szó, csak a diódák helyére optocsatolót, a stam2e helyére meg 555-öt képzelj oda, de egyébként azonos a rajz. [link]Egyébként természetesen nem örökmozgó, az aksik le fognak merülni idővel. Viszont a mérések azt mutatják, hogy a lemerülés később következik be, mint ha csak maguk az aksik táplálják a terhelést. Igazság szerin a rajzon felül lévő aksik feszültsége először emelkedik is egy kicsit, majd tartja magát. Ha megcseréled az alsókat a felsőkkel, akkor ez a folyamat ismét lejátszódik. Több napig méricskéltem a múlt héten ezt, szóval nem csak olvastam valahol.
A fenti rajztól abban tértem el, hogy nekem kicsit kisebb áramú MJE npn tranyóim vannak a kapcsoló szerepben. Ez volt kéznél.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#49344
üzenetére
Utánaolvastam a vigyorgás előtt. Ugyanakkor még érvényesnek tartom a termodinamika első törvényét (is).
... rákapcsolja egy harmadikra és az azzal sorban lévő terhelésre (trafó primerre).
Itt lesz a kutya elásva a tranzisztorok melegedésével. Ha eltolódik áram/feszültség akkor nehezen fogod megoldani, mégha bármilyen gyorsan kapcsolgatsz is.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#49343
üzenetére
Csak azoknak az adatoknak szabad hinni, amit saját magunk hamisítunk!
Amúgy Egely-t ne vegyük ide, az ő könyveit nem olvasgattam. Ez az áramkör meg azt csinálja, hogy 2 aksit sorba köt, majd rákapcsolja egy harmadikra és az azzal sorban lévő terhelésre (trafó primerre). Majd a következő periódusban fordul a kör a másik primerrel és ez ismétlődik oda-vissza 100..400Hz között, kiépítéstől függően.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#49312
üzenetére
No leméricskéltem mit alkottam, az alapján egyértelműen 1200 körül van az uR, a 10m-es primer tekercsek 22..25mH induktivitást produkáltak 100-as menetszám mellett, a kicsit hosszabb szekunder meg 37-et.
A céljaimnak még ez is egy kicsit sok szerintem, de majd meglátom. 60..82Hz működési frekvencia között kapom a legnagyobb kimenő feszültséget.Igazság szerint egy trafós kicsatolású 4 aksis Tesla kapcsolóval kísérletezek, de még vannak megoldandó problémáim vele. Valamit csinál a cucc, mert van benne 2 darab nagy áramú kapcsoló tranyó ami fűt keményen, meg a trafó és egy graetz híd is kicsit langyos valamint 3 dip IC is megy benne ami az időzítést csinálja, mégis a merülési diagramok alapján számolt üzemidő nagyobb, mint amit az aksik magukban tudnának, ha azzal az árammal lennének terhelve amit kiveszek a rendszerből.
Igyekszem megoldani a kapcsoló tranyók melegedését a héten, meg lehet kompletten mosfetre cserélem őket a még kisebb veszteség miatt. Hogy aztán mire jutok vele... -
Kernel
nagyúr
válasz
ecchphoto
#49340
üzenetére
Meg kell nézni a többi adatot is, egy példán keresztül tudnám megmutatni:
http://www.ebay.com/itm/381336827685
Maximum output power: 10 watts
Operating voltage: 17 V
Current: 0.59 A
Short circuit current: 0.65 A

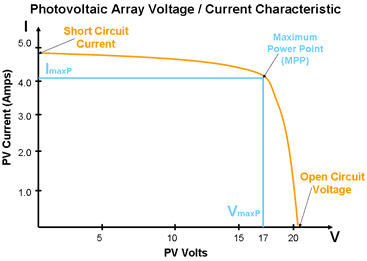

Open circuit voltage: 21.5 VA napelemek feszültsége nagyban terhelésfüggő, ingadozó.
Ez a cella például 17V-on le tud adni 0,59A áramot, vagyis 10 W teljesítményt. A DC-konverziónak is van egy kis vesztesége, de ebből bőven kijön 5V / 1A vagyis 5W.
Saját esetedben is ki kell számolni, igénytől függően.
-
ecchphoto
csendes tag
Sziasztok!
Ha én vásárolok egy natúr napelemcellát íbéjről, mely mondjuk 18V-ot biztosít ideális esetben, s nincs rajta semmi stab és puffer aksi, akkor arra elég kötnöm mondjuk egy 4-32V inputú stepdown-t, melyet belövök 5,1V-ra és kész is egy USB töltő? Egy powerbankot kötnék rá, mely sorbaköthető típusú (akkor sem kapcsol le, ha elkezdik tölteni, s nincs üresjárati fogyasztása, azonnal bekapcsol, ha valamit rádugnak, akkor sem ha épp ő maga nem töltődik)
-
#49338
Lompos48
nagyúr
aimettirlz
#49337
Lompos48
nagyúr
válasz
aimettirlz
#49337
üzenetére
Ott a 2 link a dx.com-tól. Ugyanúgy működik és ingyenes a szállítása, mint az eBay esetében is. Segíteni csak tanáccsal tudok, Más országban "működök" életszerűen
. -
#49336
Lompos48
nagyúr
aimettirlz
#49335
Lompos48
nagyúr
válasz
aimettirlz
#49335
üzenetére
-
#49335
aimettirlz
tag
aimettirlz
tag
Üdv, hol tudok venni időzítő relét ami pár secet minimum tud és 30At... nyilván nem horror áron akár ebayről is...
Elektromos ablakhoz szeretnem bekötni h a központinak adott jel parhuzamosan az ablakmotoroknak is tovabbitson jelet és felhuzza az ablakot... igen tudom létezik rcon 2 modul 10.000ért... kosz a segitseget elore is
-
darvinya
titán
Mint írták is, hogy maga a relé nem okoz ilyet.
Inkább megszoktál egy hangot, amit a szenesedő érintkezőn adott (ez már nagyon nem jó jel, főleg, ha féloldalas) át.1 tranzisztor és 3 kondi, „rossz” minőségű kábel igen csak ront a képen (főleg féloldalasan).
Állítólag picit meg volt szenesedve (?) a csatlakozásnál és a csiszolás után sem lett tökéletes.
Hát ez az, ami biztosan más gond van.
Mert egy elektronikus kapcsolónál sok hiba nem lehet ami változtatna bármin is a hangképben. -
MineFox54
őstag
Sziasztok!
Van egy Sony CDP-597 cd lejátszóm.
Amikor bekapcsolom, nem hajlandó felpörgetni a cd-t hanem ilyesmi pörög 1sec-t, leáll pörög 0,7 sec-t, leáll, pörög 1 sec-t leáll. De ha pörgés közben, ki-be kapcsolom, akkor felpörög és megy rendesen.
A mechanika a rossz vagy a fej? -
Orc
senior tag
válasz
Lompos48
#49331
üzenetére
Az erősítőben egy tranzisztort, 3 kondit, kábeleket is cseréltek. Viszont ezek cseréje után és a relé csere előtt
még rendben volt minden.A relé csere előtt és után volt változás, a többi alkatrész cseréje korábban történt, egész egyszerűen tönkrementek. A kondik púposak voltak, a tranzisztor megadta magát teljesen.
-
-
Orc
senior tag
válasz
darvinya
#49329
üzenetére
A gond az volt a régi relével, hogy nem volt tökéletes a kontakt. Az egyik csatorna néha elment/recsegett.
Állítólag picit meg volt szenesedve (?) a csatlakozásnál és a csiszolás után sem lett tökéletes.Az erősítőben egy tranzisztort, 3 kondit, kábeleket is cseréltek. Viszont ezek cseréje után és a relé csere előtt
még rendben volt minden. -
Orc
senior tag
válasz
Kernel
#49235
üzenetére
Köszönöm mindenkinek a válaszát.
Járattam az erősítőt jó pár órán keresztül. Amikor Diana Krall-t hallgatok és megszólal egy zongora, akkor
mindig egyértelműen úgy hallom, hogy rosszabb, mint volt. A házimozi erősítőm is jobban visszaadja a zongora hangját, mint az Alto, pedig relé csere előtt sokkal jobb volt az Alto,Tudnátok ajánlani egy jó relét, ami kompatibilis az Omron G2R-2-vel?
-
Teasüti
nagyúr
Szép estét!
Forrasztópáka hegyét mivel lehet tisztítani? Csiszolópapir? Vmi ráégett felrakódás van rajta, amitől nem fűt úgy, ahogy kéne. Megőszülök, mire a 30W felmelegíti a tárgyat és megolvasztja az ónt. Ellenben a tű szűz felületén mindez pár másodperc, ahogy kell. -
Kernel
nagyúr
-
Ribi
nagyúr
Ez oké, csak a mennyire gyorsan áll be a normál értékre?
Mert egy ilyet rákötök regulátorra, az elvileg áramkorlátos és le kellene vágnia.
Rákötöttem 12V-re a 21Wos égőt, aminek kb 0.6 ohmot mutat. Reg meg biztos hogy nem szeretne ekkora áramot. Kimeneten meg csak 22uF tantál van.
Na mind1.Másik nagy kérdés, van 2 multimeter. pontosan 12V-t kellene beállítani a regulátoron.
A kis sárga ócó cucc 12.1V-t mutat, mert azzal állítottam be, egy kicsit komolyabb meg 12.5V-ot.
Tudom a komolyabbnak lehet hinni inkább, de van valami ref fesz amive lehetne tesztelni?
A regulátorok 1.25Vja mennyire pontos?
A 1083-on megmérve a 120 ohmon a kis vacak 1,2Vot, a nagyobb meg 1.23Vot mutat.
Van esetleg valami amivel ki lehet deríteni mennyire pontos a multimeter? -
Lompos48
nagyúr
-
szoke12
őstag
Sziasztok!
Házi cnc-t szeretnék csinálni. Olvastam sokat, de a bőség zavarában vagyok... Annyi megoldás van... De nem tudom, melyik a legegyszerűbb...
Amit lehet, azt megcsinálnám magam, (motorvezérlőt -többfokozatút , sínrendszereket, stb...)
Hogy álljak neki? Hogy tudom géppel összekötni?
3 tengely lenne, és jó lenne, minél több dolgot automatizálni. Pl képet vmilyen formában olvasson a software.
Ha valakinek van tapasztalata, vagy tanácsa, örömmel várom! -
Kernel
nagyúr
válasz
Lompos48
#49309
üzenetére
Nem jól fogalmaztam, amúgy természetesen én is találkoztam a permalloy-magos trafókkal, főleg kisebb és közepes rádiók végfokában, Sokol stb., rádiószervizben annak idején. Fényes, nikkeles anyagáról felismerhető.
Csak a trafólemezről vizuálisan nekem inkább az a rozsdás, szilíciumos lemez ugrik be, amiből valamikor hegesztőtrafót is gyártottunk.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#49309
üzenetére
Igen. Viszont majd hétfőn kiderül mennyi is az annyi, amikor rárakom az induktivitás mérőt. 3 tekercselés készül a magra, ebből kettő 8.5, egy pedig 9.5 méter hosszú, szóval elég közel kell lennie majd mindegyiknél a mért értéknek, abból meg a kalkulátorban vissza tudom keresni, hogy mennyi is az uR valós értéke.
Ha ez a trafó dolog beválik, akkor hétfőn különleges dologról fogok tudni beszámolni.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#49307
üzenetére
Létezik még egy kitűnő trafóvasmaganyag, a permalloy. Ez 80% nikkel és 20% vas összetételű. Relatív permeabilitása 100.000 körüli. Ha nem csal az emlékezetem (Alzheimer doki), akkor ezeket valamikor nagyon jó minőségű hálózati, sokszor kimenőtrafók kivitelezésénél használták.
-
-
Kernel
nagyúr
válasz
CPT.Pirk
#49305
üzenetére
A trafólemez szilíciumötvözet volt mindig is:
http://www.vilaglex.hu/Kemia/Html/TransfLe_.htm
http://www.fempiacok.hu/lexikon/acel.htm
De számításokra nem emlékszem már egyáltalán.
-
CPT.Pirk
Jómunkásember
válasz
CPT.Pirk
#49303
üzenetére
Némi kutatás után azt hiszem ezt hívják angol terminológiában "electric steel"-nek, ami szilíciumos vas (acél?).
Ha jól nézem, ennek a relatív permeabilitása 4000. Ezzel azok a számok jönnek ki, hogy 100 menet AWG21-es drótból a csupasz toroid magomra (2cm magas, 8cm külső, 5cm belső átmérő) tekerve 75mH induktivitása lesz.
Megnézve Tina-ban a trafót, pont a nekem kellő 100..200Hz közé mutatja a megfelelő működési frekvenciát.Mondjátok, hogy jól számolok, mert akkor nekiállok tekerni.
Amúgy ezt az oldalt használtam a toroid számításához: [link] -
#49304
darvinya
titán
kenyocsaba23
#49302
darvinya
titán
válasz
kenyocsaba23
#49302
üzenetére
Szia
Nem a zengető a nehéz, mert az max. 30dkg.
Hanem a fa amiből építették, és a trafó.
Új dobozba rakva max. 2 kg nyerhetsz vele.
[link] -
CPT.Pirk
Jómunkásember
Toroid trafónál a uR relatív permeabilitás úgy kb. milyen érték körül szokott lenni? A trafó sima 50Hz-en használt táptrafó, a magnak ilyen szürkés színe van, nagyon vékony lemezekből van csinálva.
Azért érdekel, mert szeretném meghatározni a kellő menetszámot ahhoz, hogy valahol 60-400Hz között legyen az optimális működési frekvencia. Gy.k. 1:1-es leválasztó trafót kell elképzelni, most a csupasz vasmag van előttem. Egyébként nem túl nagy, 8cm széles, 2cm magas, a belső átmérő 5cm, majd AWG21-es drót kerül rá.
-
#49302
kenyocsaba23
tag
kenyocsaba23
tag
Sziasztok! Kis segítségre lenne szükségem.
Van egy vermona regent 600h erősítőm gitárral használom már jó ideje.
Van másik erősítőm erre a célra de ezt is szeretném használni.
Olyan problémám van vele , hogy dög nehéz.
Arra gondoltam Kisebb házba rakom és eltávolítom belőle a rugós zengetőt.( Szerintem ez miatt ilyen nehéz)
Annak helyére pedig pár saját gyártású effektet szeretnék beépíteni.
Ehez a projekthez szeretnék építő hozzászólásokat kapni.
esetleg ötleteket miként valósítható meg a dolog.
Félre értés ne essék nem mással akarom megterveztetni csak a legjöobb végeredmény elérése érdekében fordulok a topikhoz.
Előre is köszönöm! -
Kernel
nagyúr
válasz
qwertz0
#49299
üzenetére
Kösd le róla a LED-eket, utána mérj feszültséget a kollektorokon.
A kondenzátor csökkenti a tápforrás belső impedanciáját, ami bizonyos esetekben nem árt, de az már mindegy, hogy 20 vagy 100 mikro, mert az üzemi frekvencián mindkettő minimális ellenállást képvisel. Nem látom a leírásban, hogy szó lenne a kondenzátorról, C-E feszültséget említ, de a C betű nem a kondenzátorra utal, ha arra gondoltál, hanem a kollektorra.
Nem módosításban kell gondolkodni szerintem, inkább valami hiba lehet az utánépítésben.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
ekkold- Telefon felvásárlás!! Samsung Galaxy A50/Samsung Galaxy A51/Samsung Galaxy A52/Samsung Galaxy A53
- AKCIÓ! AMD Ryzen 7 3800X 8mag 16szál processzor garanciával hibátlan működéssel
- Prémium PC házak akár 20-40% kedvezménnyel eladók garanciával, számlával!
- LG 65B4 - 65" OLED - 4K 120Hz 1ms - NVIDIA G-Sync - FreeSync Premium - HDMI 2.1 - PS5 és Xbox Ready
- Iphone 16E 128GB Fekete Bontatlan 24 Hónap Garancia
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
