Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
And
veterán
(Sokféle HMI-t konfigurálunk illetve fejlesztünk azokra projekteket, de ilyennel még nem találkoztunk. Szerintem próbáld meg a PLC-s topikban, ott nagyobb valószínűséggel tűnnek fel ehhez megfelelő arcok.)
-
biker
nagyúr
Plc érintőképernyő programozás szakik!!!
Szükségem lenne valakire, akinek van VTwin 5.11 szoftvere, és akár 5.24-e
Van egy .vts file egy ESA kijelzőhöz 2005-2006 környékéről. Ma már csak ploymath van hozzá, ami meg is nyitja a vts fileokat, de erre azt mondja, ez túl öreg, előbb 5.11-el meg kell nyitni majd elmenteni újkéntHelp
-
And
veterán
válasz
Batman2 #50394 üzenetére
Nincs miért haragudnom, csak déjà vu érzésem van
.
"[..] pontosabban bírta is, csak közben fűtőtestként viselkedett, holott a rajta eső feszültség és az átfolyó áramerő szorzata nem igen lehet magas a 120mohm ellenállására gondolva"
Ha 0,12Ω-on 19A folyik, akkor egy fűtőtestet kapsz, nem vitás: 19A^2 * 0,12Ω > 43W, annak a fele is sok.
"Egy gyors váltáshoz mekkora áramimpulzust igényel egy FET ?"
Ez két dologtól függ: az első, hogy mennyire gyors az átkapcsolás, a másik, hogy ehhez mekkora töltésmennyiséget kell megmozgatni. Például a Ribi által említett IRLB8743 ehhez kapcsolódó adata: Qq= 36nC (és Rdson= 3,2mΩ). A töltésmennyiség, amely a gate-elekróda felé vagy felől közlekedik, áram és idő szorzataként értelmezhető. Ha t= 1μs idő alatt akarunk Q= 36nC töltést mozgatni, az I= Q/t= 36mA áramot igényel. Ha pl. a kapcsolási frekvencia 300 kHz-es, akkor 1μs a teljes periódus nagyjából 1/3 része, tehát nem kevés, de ha csak 100 Hz-es PWM-ben gondolkodunk, akkor ez az időtartam a periódushoz képest elhanyagolhatóan kicsi.
"Mondjuk ha szólóban kipróbálom a FETet folyamatos bekapcsolt állapotban, akkor kiderül, hogy tisztán a caatorna ellenállas mekkora veszteséget, melegedést okoz."
Erre a fentiek (Rdson, bekapcsolt csatorna ellenállása) ismeretében semmi szükség, mivel egyszerűen kiszámolható: a drain áramának (amper) négyzetét összeszorzod a csatorna ellenállásával (ohm), és megkapod az állandó áram mellett kapott disszipációt. Az más kérdés, hogy az Rdson sem egy fix érték, függ valamennyit a nyitófeszültségtől (minél nagyobb az Ugs, annál kisebb az Rdson) az átfolyó áramtól és a félvezető réteg hőmérsékletétől is, de ezekre vonatkozó adatok / görbék is vannak az adatlapon. -
Ribi
nagyúr
válasz
Batman2 #50394 üzenetére
Ha jól emlékszem 12V-os fűtésre IRLB8743-et szoktak használni, mert sokat bír és kicsi az ellenállása.
Ezeket eleve PWM-el szokták szabályozni, szóval kHz alatt maga a kapcsolgatás nem sokat melegít rajta. Az inkább amikor MHz-hez közelítesz lesz gond.
Persze 80A kapcsolgatásánál ezt is kell már hűteni rendesen, de 19A-t elvileg elvinne hűtés nélkül is. -
Batman2
őstag
Szevasz
Ne haragudj, ha már faggattalak erről de már nem emlékszem és el sem mentettem sajnos.
Értem és teljesen egyet is értek Veled, viszont még mindíg nem világos számomra, hogy mi szerint válasszak akkor FETet, mert a 19A-es, 100W körüli alkatrész is bírta volna elvileg a 60W fogyasztást, pontosabban bírta is, csak közben fűtőtestként viselkedett, holott a rajta eső feszültség és az átfolyó áramerő szorzata nem igen lehet magas a 120mohm ellenállására gondolva, ezért gondoltam a kapcsolgatás miatti átmeneti, magasabb ellenállású állapotokra.
A FETet az adott kapcsolásban egy 555-ös kimenetéről hajtottam, 47ohmos előtét ellenállással, ami miatt is gondoltam a hoszabb átmeneti időre.
Egy gyors váltáshoz mekkora áramimpulzust igényel egy FET ?
Mondjuk ha szólóban kipróbálom a FETet folyamatos bekapcsolt állapotban, akkor kiderül, hogy tisztán a caatorna ellenállas mekkora veszteséget, melegedést okoz.Üdv.
-
Khelben
nagyúr
Ott van, csak széthúztam a csatlakozót. Viszont a mondatod második része nekem thai nyelven hangzott. Sokat nem akarok vele mókolni, mert egyrészt az egy lap is elég meleget csinál még így is, hogy 15 percenként ki-be kapcsol, másrészt nem vagyok villanyász, nem szívesen bontanám meg a gyári csatlakozókat, kábeleket.
-
206 cc
senior tag
Sziasztok!
Gondolom sokan érdeklődtek már ,de én is megkérdezném.... milyen multimétert ajánlanátok otthoni hobbi célra?Főleg ellenállás mérésre lesz használva.Olyan 4-10000.-ft-ig .....az az kb.10-30 usd-re gondoltam valami megbízhatóbb típus kellene...
Köszönet előre is! -
Ribi
nagyúr
válasz
korcsi #50386 üzenetére
Ne alakítsd át optikaira, inkább csak lentebb kell venni a jelszintet egy ellenállás osztóval és egy kondival és már megy is az egész.
Ebayen vannak ilyen kártyák amin ráadásul még optikai is van.
De magadnak is barkácsolhatsz ha nem riadsz vissza tőle. -
korcsi
veterán
Sziasztok!
Asus alaplapom van amin van spdif header, de ez elvileg TTL jelszintű, tehát nem köthetem direktbe erősítőre egy koax-al (régen egy másik gépnél így csináltam és működött). Ellenben egy spdif Toslink átalakítóval mehetne optikán a dolog. Az egyetlen bökkenő, hogy a TOTX173, TOTX177 vagy TOTX179 már nem igazán beszerezhető (ezekről tudok ami nekem megfelelő), ezek helyett lenne szükségem valami helyettesítőre amit a magyar kereskedelemből be tudok szerezni.
Válaszokat előre is köszi!
-
Ribi
nagyúr
Tud valaki primer oldalról dimmelhető 200+W trafót? LED meghajtáshoz. Nem külön vezérlővel?
Nem igazán találtam sehol ilyet -
And
veterán
válasz
Batman2 #50371 üzenetére
Az nyilván nem árt, ha a fet által folyamatosan elviselt áram nagyobb, mint a terhelés üzemi árama. De csak attól, hogy a fet áramlimitje sokszor akkora, mint amennyire szükségünk van még nem jelenti azt, hogy az adott alkalmazásban kevésbé fog melegedni.
"Azért kérdezem, mert 4Aterhelés esetében már kb. 120 Hz-es frekvencián is erőteljes melegedést produkál egy 19A folyamatos áramot elviselő, kb. 120mohm-os FET!"
Az előbbiek értelmében ezek közül az egyik a melegedés szempontjából számodra irreleváns adat, mégpedig a 19A-es limitáram. A disszipáció: Pd= I^2 * Rdson, ami maximális kitöltési tényező esetén közel 2W lesz, az egy pluszhűtés nélküli toknál már jókora hőmérséklet emelkedéssel jár. A megoldás viszonylag egyszerű: kisebb csatorna-ellenállással rendelkező típust kell választani, az említett 120mΩ-nál jóval alacsonyabb értékűek is léteznek mindkét csatornatípus esetén.
"Most egy kb. 80A csúcsáramot igénylő alkatrész pwm táplálásán gondolkodom pár Hertzes frekvencián, amit 12V mellett elvileg 6db. 150w teljesítményű FET le tudna kezelni, bár csak a FETeken eső feszültség és az áram szorzatával kellene számolnom, ami meg ennek a töredéke."
Jól látod, a fetekre - félvezetőkre általában - specifikált maximális 'teljesítmény' nem más, mint disszipációs képesség, önmagában ebből nem vezethető le, hogy mekkora terhelés kapcsolására képesek. Abba ugyanis beleszól még a feszültség- és az áramlimit is. Statikus üzemben az eszköz által elfűtött hőt a csatorna ellenállása és a draináram szabja meg.
"Viszont a kapcsolgatások miatt van átmeneti állapot is, ami növeli az ellenállást és a veszteséget, hőt is."
Ez igaz, de ez is többtényezős kérdés. Az általad felvetett x*1..10 Hz-es frekvencia nagyságrend ebből a szempontból nem számít lényegesnek: ha az átkapcsolási idő a teljes működési periódushoz képest nagyon rövid, akkor ez nem probléma. Ha biztosított a meghajtó (gate-) áramimpulzusok megfelelő értéke, akkor az átkapcsolás gyors lesz, de ilyen alacsony működési frekvencián akár a gate-áram is korlátozható, a lineáris átkapcsolási szakaszon töltött idő még mindig elhanyagolható lesz a periódushoz képest.
(Egyébként erről a kérdéskörről pár éve már elég sok hsz-t váltottunk.)
-
Ribi
nagyúr
válasz
Khelben #50374 üzenetére
Gondoltam eredetileg Autóba való fűtő, azért mondtam, hogy esetleg arra rákötve megtudható mennyit is venne fel maxon. Nem tudom mi alapján működik, de esetleg rá lehetne mérni ellenállására, hátha abból is kiderülvalami. Vagy kis mókolással egy PC táp 12V ágaira. De lehet ha így is elég és nem melegszik nagyon a táp akkor jó ahogy van. Csak legyen hűtése és ha esetleg mégis túlmelegszik ne okozhasson bajt.
-
Khelben
nagyúr
Jelentem, beüzemeltem a kutyaházfűtést. 12V 5A-s (amúgy ledekhez való) tápegységről megy két karbonszálas ülésfűtő lap. Annyi a furcsa, hogy ha bekapcsolom, a konnektorból felvett fogyasztás 60W. Akár egyes, akár kettes fokozaton megy a fűtés. Elvileg van benne egy hőérzékelő, ami ki-be kapcsolja. Jó ez így? Nem terheli túl a tápegységet?
Kipróbáltam itt benn a lakásban, ment kb negyed órát, az alatt nem volt gond, melegedtek a lapok. -
Batman2
őstag
FETekre van valami számítás vagy szabály, hogy mekkora terhelés esetén milyen paraméterekkel rendelkező (folyamatos áramerő, csatorna ellenállás), mondjuk, hogy egy 6A-es terhelés 50-100Hz-es kapcsolgatására, mondjuk hogy legalább 10x-es áramú kell, vagy hogy mondjuk 50 mohm alatt legyen a csatorna ellenállas?
Azért kérdezem, mert 4Aterhelés esetében már kb. 120 Hz-es frekvencián is erőteljes melegedést produkál egy 19A folyamatos áramot elviselő, kb. 120mohm-os FET!
Ha viszont megduplázom a FETet akkor már alig langyosodik.
Most egy kb. 80A csúcsáramot igénylő alkatrész pwm táplálásán gondolkodom pár Hertzes frekvencián, amit 12V mellett elvileg 6db. 150w teljesítményű FET le tudna kezelni, bár csak a FETeken eső feszültség és az áram szorzatával kellene számolnom, ami meg ennek a töredéke.
Viszont a kapcsolgatások miatt van átmeneti állapot is, ami növeli az ellenállást és a veszteséget, hőt is.
Hogyan kell ezt számolni?Üdv.
-
mezis
félisten
Üdv.!
Nekem volt fővezeték csere a tetőtartótól a villanyóráig. RÉZRŐL -> ALUMÍNIUMRA! Azért, mert az oszlopról a tetőtartóhoz érkező vezeték ALUMÍNIUM és korrodált a rézzel. Nézz utána, hogy milyen vezeték érkezik az oszlopról. (Nagy valószínűséggel ALU.)
Ha lehet, én befedném, bevakolnám azokat a dobozokat. kevesebb problémád lesz így, mint épségben őrizgetni azokat a plombákat, amivel a szolgáltató le fogja zárni.
(Egyébként átmenetileg egy speciális ötvözetű bilinccsel volt összekötve a két vezető. A kábelcserét a szolgáltató nem vállalta, kisiparossal kellett megcsináltatnom aztán jöttek plombálni. Ez kb 30 évvel ezelőtt volt.)
-
PHM
addikt
válasz
tvse1995 #50367 üzenetére
Ennek a fémházas változatát vettem a kollégámnak nemrég.
(Szempont volt, hogy könnyen szétszedhető legyen.)
USB teszterrel nézegettük, a kimenete nem túl stabil, terheléstől
függően 4,7 és 5,1V között változik.
Telefon töltésre teljesen alkalmas, viszont van a kimenetén némi
hangfrekvenciás hullámosság.
Ha a panelod nem túl érzékeny a tápfeszültség változásaira,
szerintem simán használható hozzá, amit linkeltél.
Én egy hasonló USB power bank elektronikájáról működtetek egy
arduino uno-t kétsoros kijelző shielddel. -
M@nH.
aktív tag
Sziasztok. Mivel ez az egyetlen elektronikai topic ezért ide írom a kérdésem, hátha valaki tud segíteni.
Adott egy családi ház. BP 18. ker. A bejövő fővezetékem a villanyoszlopról egy légvezeték, a háztetőn lévő vasoszlopra megy, idáig még ok. De ami számomra nem tiszta, hogy hogy lehet a méretlen ágon két kötődoboz is a villanyóráig? Ezt anno hogy engedélyezték? A vezeték egyébként a falban megy becsövezve egészen a kinti óraszekrényig, csak hát a sarkoknál van 1-1 dobozIlyenkor mi a teendő? Ugyanis kb 4 hónapja vettem a házat és már megvolt a felülvizsgálás, a jegyzőkönyv, de ez csak most tűnt fel nekem, hogy így van. Persze aki vizsgálta az órát, az nem figyelt erre...
Tervben van ha jön a jó idő, akkor cseréltetem az alumínium fővezetéket, de nehogy akkor problémázzanak ezen... Szerintetek?
-
PHM
addikt
válasz
tvse1995 #50364 üzenetére
Bocs, az előbb rosszat linkeltem.
Ilyesmi kell neked.
Ebbe beforrasztasz egy lítium akkut és kész a home made power bank.
Ha jól látom, ennek miniUSB bemenete van, de találni mi9croUSB-set is.
Itt van egy, bár ennél olcsóbban vettem a power bankom: [link] -
PHM
addikt
válasz
tvse1995 #50362 üzenetére
Nem, ennek a bemenete 5V.
Arról tölti a rákötendő lítium akkut.
Olyan is van, ami neked kell, csak most hirtelenjében nem találom.
Szerintem erre gondolhattál. -
tvse1995
senior tag
Sziasztok, egy ilyennek a kimenete 5v? Tehát lehet működtetni róla valamit ami eredetileg usb táplálású?
-
CPT.Pirk
Jómunkásember
válasz
PRDZsolesz #50360 üzenetére

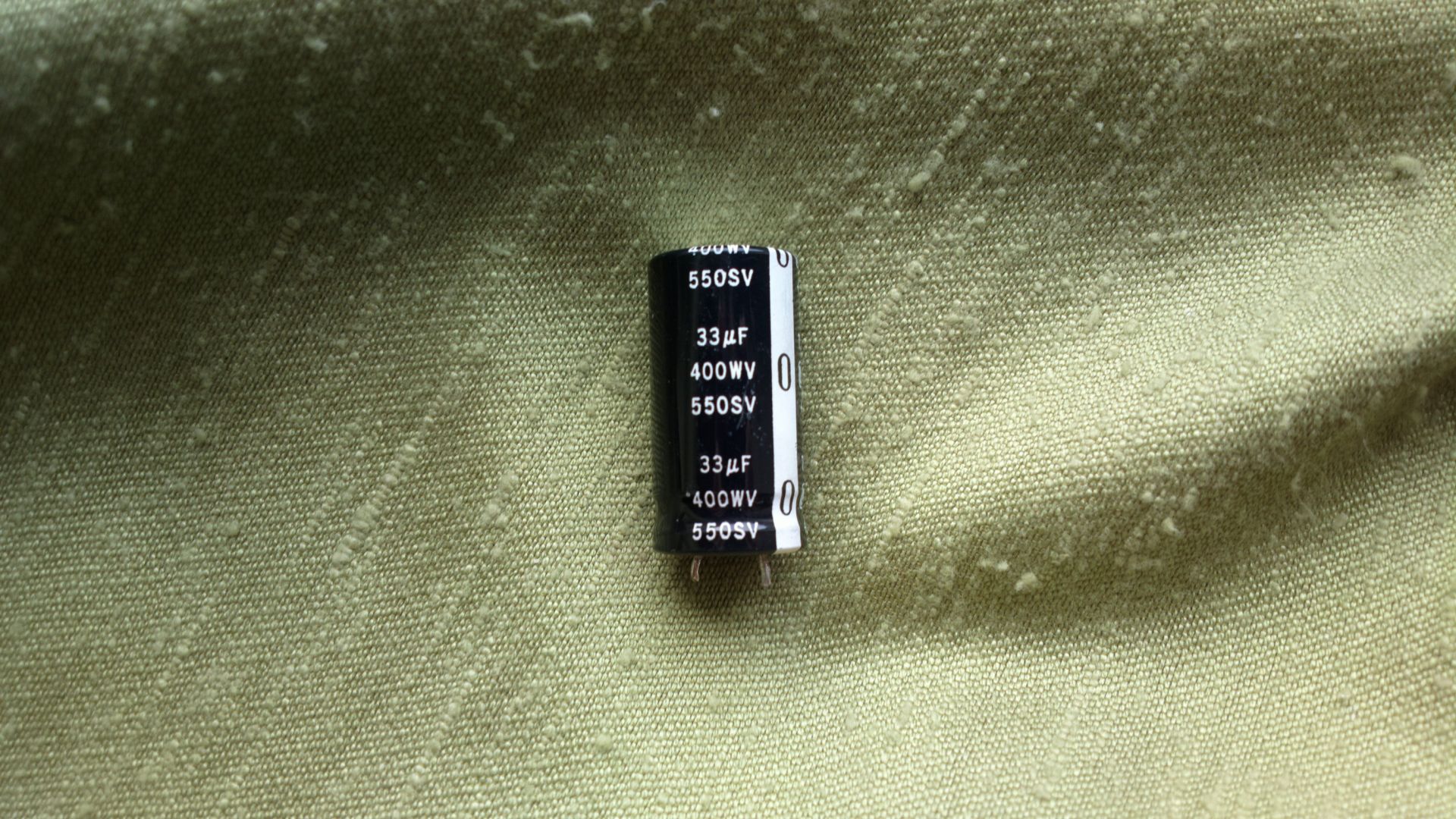

Ha egyébként szól még, akkor nem halott. Kezdésnek megnézném azt a ventit hátul. Kissé alul van méretezve benne a hűtőborda, amit ventilátorral próbáltak ellensúlyozni. Nem egy jó megoldás az ilyen, nézd meg megy-e bennem még a venti, hogy könnyen forognak-e a lapátai. Meg úgy általában porszívózd ki a cuccot, és keress benne hibás kondenzátort, ilyeneket: [link], ezeket könnyű cserélni.
-
PRDZsolesz
aktív tag
válasz
CPT.Pirk #50359 üzenetére
Köszi, akkor körülnézek. Más kérdés, az erősítő egy Technics SA-GX180, a hibája pedig, hogy random időközönként kiírja hogy overload, és megáll a működés. Kikapcsolom, pár másodperc múlva vissza és megint jó. Máskor csak eltűnik minden kiírás, hátul megmozgatom az RCA kábelt és újra jó. Érdemes lehet még foglalkozni vele, vagy kuka?
-
CPT.Pirk
Jómunkásember
válasz
PRDZsolesz #50358 üzenetére
2*40W átlagos sztereó erősítő egy bizományiból, az fölé nem nagyon kell menni teljesítményben.
Valamint ha benézel az erősítő tetején és a hűtőborda látszik, akkor nézd meg, hogy 4 tranzisztor, vagy egy széles tégla van-e rajta. Nem törvényszerű, de jellemzően a diszkrét tranisztoros megoldások jobbak szoktak lenni.
Yamaha, Technics, Pioneer, Marantz, csak hogy pár jobb márkát említsek. -
PRDZsolesz
aktív tag
Sziasztok!
Nem tudom, hogy jó helyre írok-e, remélem tudtok segíteni. Van nekem egy ezer éves hangfalpárom, méghozzá egy jamo d135-ös, ezek az adatok vannak a hátulján. A problémám az lenne, hogy a hozzá tartozó Technics rádiós erősítő megadta magát. A rádiós és egyéb funkciókra nincs szükségem, ezért arra gondoltam beszereznék használtan egy végfokot, és csókolom. Viszont a bökkenő, hogy nem tudom milyet kell néznem, mi az amivel tudom használni ezeket a jó kis hangfalakat. Elnézést a buta kérdésért, és előre is köszönöm a válaszokat!
-
otto14
őstag
Nagyjából megszeretném határozni egy vasaló felületének hőmérsékletét.
Az tökéletes lenne nekem, ha egy ismert karakterisztikájú RTD-t vagy hőelemet vagy bármit multiméterre kötök.
A vasaló elég régi, hőmérsékletét nem lehet szabályozni, ha felmelegszik, elég lassan hűl ki. Nyákvasalásra használnám.Nemlineáris termisztorra gondoltam, pl. ha -20 - 20°C között ha tudom a karakterisztikáját, ki lehet-e következtetni, hogy nagyobb hőmérsékleten mekkora ellenállása lehet..
Lézeres hőmérő most nem opció
@Lompos:
-
And
veterán
válasz
otto14 #50351 üzenetére
Mit szeretnél pontosan? Ha nem digitális kijelzésű, akkor milyen, legyen: ledsoros, lengőtekercses mutatós, vagy az is elegendő, ha egy ismert karakterisztikájú RTD-t vagy hőelemet multiméterre kötsz? Egyes DMM-ekhez tartozékként adnak K-típusú hőelemet, azzal - kialakítástól függően - akár >1000 °C-ig is lehet mérni.
Mit értesz 'mezei termisztor' alatt? Elég sok féle létezik, az olcsó NTC-k karakterisztikája pedig erősen típusfüggő, azon felül erősen nemlineáris. Ha szerzel egy szimpla K-hőelemet, akkor azzal és egy egyszerű 3+1/2 digites feszültségmérővel néhány fok felbontással lehet mérni 200mV-os állásban, ismerve a hőelem karakterisztikáját és a 'hidegpont' hőmérsékletét (200°C-nál 7..8mV nagyságrendű termofeszültséget ad). -
Lompos48
nagyúr
válasz
otto14 #50351 üzenetére
Nem nagyon. Amit találni lehet, nagyjából 125...150C sávba vannak specifikálva, mint maximális hőmérséklet. Ugyanez van a félvezeteőérzékelőkkel is (pl. LM35).
Maradnak a termopárok (thermocouple), amiknek nagyon kicsi a leadott feszültsége, vagy a PT100 család thermoellenállásai. Utóbbi esetében a feldolgozható érték egy liniáris változás: pl. 0...200C között egy 100...175 ohm mértékű ellenállás, mint feldolgozható érték. [link] -
otto14
őstag
Tudnátok mutatni egy nem digitális kijelzésű minél egyszerűbb hőmérő kapcsolást, ami mér 200°C-ig?
Egy mezei termisztor működhet? -
Kernel
nagyúr
válasz
j.bravo #50348 üzenetére
Megszakítón fázisonként tüntetik fel az áramot és feszültséget, trafónál a három fázis összteljesítménye van megadva.
Egyfázisú fogyasztókat úgy kötik be, hogy a három fázisra elosztják a helyiségeket, vagy emeleteket, vagy ahogy jónak látja a tervező, az adott helyen.
Így persze nem lehet pontosan tudni, hogy hol, milyen berendezések fognak üzemelni.
-
j.bravo
addikt
válasz
Kernel #50343 üzenetére
Köszi!
Maris mondom az életszerű példát, és hogy ennek kapcsán mire gondolokAdott egy haromfazisu trafó egy épületben, ahol vannak irodai, egyfazisu fogyasztók, mint számítógépek, meg a konyhában levo háztartási kütyük, meg csomó haromfazisu cucc, ipari légkondi, meg ilyenek.
Tudni kéne hogy még egy-egy nagyobb gép beuzemelese esetén kell-e trafót cserélni, vagy kisebbik rosszként a fő betapon levő megszakítót/főkapcsolót.
A haromfazisu megszakító, ha mondjuk 500 amperes, akkor az fazisonkent külön-külön annyi? Vagy összesen? Vagy máshogy?
A trafó elegendőnek tűnik (bar felmerul hogy egyszeruen fazisonkent 100 kVA vagy máshogy értendő), a megszakító pedig gondolom pariban van vele, nem véletlenül pont akkora, csak szeretnék tisztábban latni. -
Kernel
nagyúr
Ha hálózati táp, akkor 20W IR LED driver. De a találati listában természetesen nem az elsőre gondoltam, hanem a 15-20 V / 700 mA driverre.
Van egy másik fajta is, 600 mA és 17-38 V, ami a fehér LED-ekhez való, míg az IR LED-nél 16-17 V nyitófeszültséget írnak. Gyakorlatban nem zárom ki, hogy működne az áramgenerátor kisebb feszültségen is, de láthatóan nem ezt ajánlják hozzá.
-
mezis
félisten
Pont most állítottam be ehhez hasonló két trimmerest 2x12V 5W-os LED-hez.
A feszültséget pontosan be tudtam állítani 12 V-ra, de az áram limit kicsit furcsán működik.
Rendben csökkenti a feszültséget ha túl akarom lépni a beállított értéket, közben zöld jelző LED-ről kék LED-re vált, aztán pirosra (ha tovább terhelem). Az áramlimit beállító trimmer működése nem világos számomra. Lehet, hogy a három trimmeres az igazi.Itt van egy jobb magyarázat.
-
GIJoe
addikt
Üdv! Szeretnék építeni egy cctv lámpát építeni, tudnátok ajánlani egy megfelelő tápellátást, ehhez az SMD LEDhez, köszönöm szépen!
-
Gyula84
veterán
Ribi és Kernel köszi
-
Kernel
nagyúr
válasz
j.bravo #50341 üzenetére
Az áramok nem összegződnek sehol, például azért sem, mert abból zárlat lenne.
Ez nem olyan, mint a csomóponti törvény, ahol van értelme az összegzésnek. Nem látom életszerű okát, hogy mit akarsz ebből kihozni.
Átlagolni lehet az áramokat, de azt is minek?
Ki kell számolni fázisonként a teljesítményt, összeadni, ennyi.
-
j.bravo
addikt
Urak, jó helyen kérdezek, ha háromfázisú hálózat áram-, ill. teljesítményszámításában kellene kis ködoszlatás?
Ha van szak(abb) topik, a linkjenek örülnék!Elvileg megtanultam ezeket valamikor, de tizensok év alatt elfelejtettem, a jegyzeteket kidobtam...
Azt természetesen megtalaltam a jó interneten, hogy szimmetrikus terhelés esetén a teljes hatásos teljesítmény U x I x gyok3, tehát pl. 400V x 433A x gyok3 = 300 kW.
Ugyanez kijön akkor is, ha fazisonkent ugyanezt az áramot vesszük, 230V x 433A és összeadjuk a három faziset, ugyanúgy 300kW.Hogy osszegzodnek az áramok? Vektorként, ugye?
Ha vannak haromfazisu es egyfazisu fogyasztók is, hogyan kell számolni?Ha a fazisonkent mert áramok egy adott időszakban mondjuk 130, 100 ill 100 A, az "eredőben" mennyi, 330 (skalárkent összeadva) vagy 100 es 130 kozott valahol?
Köszönöm előre is!
-
-
Kernel
nagyúr
válasz
csabyka666 #50324 üzenetére
Autós töltőknek van egy topikja, talán ott jobban ismeri valaki. Kicsit visszább olvasva ez az akció is szóba kerül.
-
Kernel
nagyúr
-
otto14
őstag

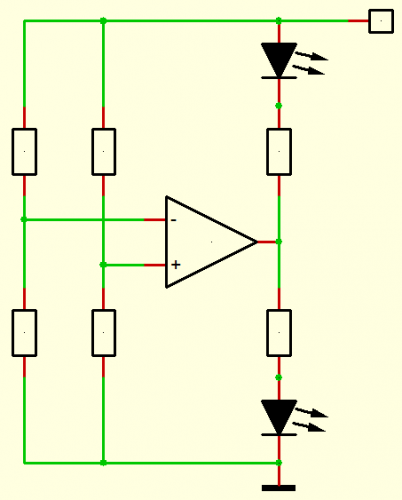

@(#50274) mtade kollégának sikerült összedobni egy kapcsolást, úgy beszéltük, hogy +-10% és egy LED is megteszi, ahol ha a 254ohm-os ellenállás értékét növeljük, kikapcsolja a LEDet a jelfogó. Ha utána újra beállítjuk 254ohm-ra vagy kisebbre, meg kell nyomni a reset gombot, hogy bekapcsolja a jelfogó a LEDet.
Egy másik megoldás két LEDdel valami ilyensmi volna.
-
moha21
veterán
Inkább azt kellene tudni, hogy milyen teljesítményre és milyen távolságra( feszültség esés ).
Annyit tudunk, hogy aluminium, de keresztmetszetet nem. Így szerintem baromság azt mondani, hogy rendben van -e a dolog.Ez más vezetőre is ( réz ) igaz. Neem csak anyagminőség függvénye a dolog. -
Üdv mindenki!
Hétfőn lesz a LIDL-ben ilyen akksitöltő. Van valakinek tapasztalata vele? Hallottam korábban, hogy egész jó készülék, de a leírásból nekem nem derül ki, hogy a töltőáramot lehet-e szabályozni. "Buta" töltőm van, szóval ha ez is olyan, ami elkezdi beletolni a maxot, amit elbír az akksi, akkor inkább kihagyom - olyan kellene, amin én tudom beállítani a töltőáramot.
Jelenleg egy IMAX B6-tal töltöm a kocsiakksikat, de ezt körülményes mozgatni, a csatlakozója is kicsi, jobb lenne egy célszerszám, aztán ezt a pénzt rászánnám, ha azt mondjátok, jó lenne nekem.
Szerintetek?
-
hNp88
aktív tag
üdvöm,
2db loktál csőfoglalata akad-e valakinek elfekvőben a fiók mélyén, amitől meg is válna?
-
pjen
félisten
Át huzalozás nélkül nem biztos,hogy lehet és értelme sincs.A falban lévő huzalok bőven elég vastagok az előirt kismegszakítóhoz.Egyébként csak egy példa a sok körös elosztáshoz.Csillár ventit szereltem amelybe gyárilag rövidzárat építettek az egyik foglalatban.Felkapcsolás után lement egy 10 egy 16A kismegszakító és egy 50A késes biztosíték.
-
Kernel
nagyúr
Nagyobb ellenállástól csökkenne a felvett áram, de a gyakorlatban nincs észrevehető különbség, a szokványos háztartási fogyasztók esetében.
Hőtárolós kályhát, nagyobb teljesítményű bojlert, villanytűzhelyt, alumíniumból kellően vastagabb vezetékkel kötötték be, amikor még az volt szokásban, tehát azt is megoldották.
Egyébként nincs különösebb jelentősége, csak emiatt én nem cserélnék vezetéket.
-
Chrys_
addikt
Segítsetek relais-t találni hangfalkábelek kapcsolásához.
Van egy Onkyo TX-NR818 erősítő, amire most direktben vannak kapcsolva a hangfalak. A házimozi jelenleg egy TV-vel megy.
A közeljövőben szertnék projektort venni, ami nem azon a falon lenne, ahol a TV van, hanem egy oldalfalon, ezért a hagfalak kosztása már nem lesz jó (első, hátsó, surround és center csatornák). Ezért néhány új hangfal beépítésével, és a jelenlegiek szerepének felcserélésével szeretném a surround-t "helyrehozni".
Az egészet kapcsolhatóvá akarom tenni, ezért arra gondoltam, hogy egy külön dobozhoz lesznek az erősítő hangfal kimenetei az egyik oldalon vezetve, a másikon a hangfalaké. Egy egszerű kétállásos kapcsolóval vezérelve lenne eldöntve, melyik hangfal-kiosztás az aktív. A dobozban az összeköttetéseket relais-kel oldanám meg, de nem igazán tudom, milyen típusból kellene választanom. Erre gondoltam: Hengstler H-550. Ez egy power-relais. Ez megfelelő lenne, vagy már túllőttem vele a célon? A működtetéshez tennék mellé (bele a dobozba) egy kis tápegységet. -
Sziasztok!
Remélem nem offtopic...
Panel lakásban milyen hátrányai vannak a tömör alu vezetékeknek?
Tüzveszély? Magasabb fogyasztás a nagyobb ellenállás miatt? Mennyivel?
Mennyire kell komolyan venni a cserét?Földelés van, ráadásul rendesen bekötve. A konnektorokból és kapcsolókból nézve van kábelcsatorna is, így látok némi esélyt a vésés nélküli cserére.
Milyen buktatók leketnek a csere során, mire figyeljek? Mármint, ha fontos a csere.Kössz!
-
Kernel
nagyúr
válasz
gyenesmartin #50302 üzenetére
Az is egy lehetőség, de a nagyáramú kisütés problémáját sípolós / LED-es vészjelzővel szokták megoldani:
https://www.youtube.com/watch?v=dD9UbOzqZLA
Így nem szükséges FET-kapcsoló, használat közben mégis jelez, hogy gond van, így elkerülhető az akku kinyírása.
-
gyenesmartin
őstag
-
Kernel
nagyúr
válasz
gyenesmartin #50300 üzenetére

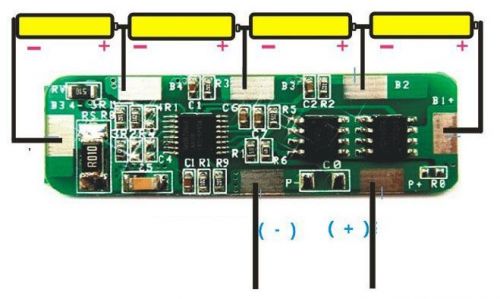

A szimpla balanszer csak a cellák közötti feszültségkülönbséget figyeli, töltés, kisütés, vagy üresjárás lényegtelen ilyen szempontból. Áramot nem mér, így nem is tudja, hogy mi történik, csak feszültséget figyel, komparál. Bizonyos eltérésnél a nagyobbra ellenállást kapcsol. Ha kiegyenlítődik, a kisütést leállítja. Leválasztó FET nincs rajta, így a főáramkört nem is tudná megszakítani.

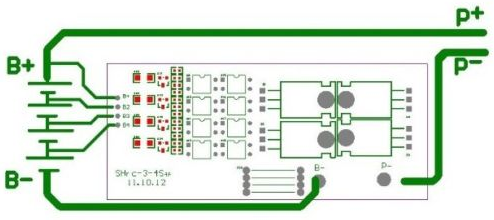

Amelyiken további védelmi alkatrészek is vannak, az tudja a szokásos PCB funkciókat is. Mint például a másik panel, csak tegnap este elnéztem, ezen is ellenállások fűtik el a különbséget, a négy FET nem azért van, hanem párhuzamosan biztosítja a 20A terhelhetőséget. A bekötésen is látszik, hogy ez már képes megszakítani is az áramkört:

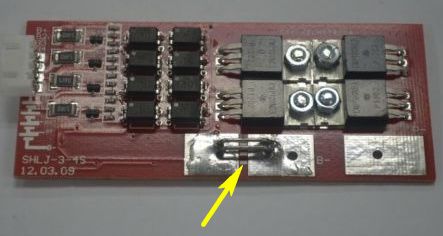

Nyíllal jelöltem a söntöt, ami az áramméréshez kell:
Azt gondolom nem kell mondani, régebben a topikban is felmerült, hogy a töltést is a PCB két végpontjára kell kötni (nem a cellákra közvetlenül):
Olyan is van, hogy feltüntetik a balance vagy BMS / Battery Management System kifejezéseket, de csak kereskedői tudatlanságból (tegyük fel, hogy nem szándékos megtévesztés).
Itt is például egy kommentben teszi helyre a vásárló, hogy ez csak védőpanel, nem balanszer (ez háromcellás, csak a példa kedvéért):
Also keep in mind that the board does not balance the cells. It just protects the battery with the cut-off MOSFETs if one of the cells is out of range.
Új hozzászólás Aktív témák
- Bomba ár! Lenovo ThinkPad T470 - i5-G6 I 8GB I 256GB SSD I 14" FHD I HDMI I Cam I W10 I Garancia!
- SzoftverPremium.hu
- Csere-Beszámítás! Asztali számítógép PC Játékra! I5 12400F / RTX 3070 / 32GB DDR4 / 500GB SSD
- DDR3 BAZÁR! 8GB 16GB 1333MHz 1600MHz 2400MHz DDR3 memória garanciával hibátlan működéssel
- BESZÁMÍTÁS! Gigabyte H610M i5 13400F 16GB DDR4 512GB SSD RX 6700XT 12GB DeepCool MATREXX 40 650W
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
