CPT.Pirk
Jómunkásember
Gondolkodom rajta, hogy kellene nekem valami, kifejezetten fejhallgató meghajtására csinált erősítő, amit rá lehet kötni pl. telefon kimenetére. Mehetne mondjuk aksiról de kellően nagy tápfesz tartományban, hogy legyen értelme az egésznek.
Tennék bele még hangszín szabályzót, mert most már a második olyan fejhallgató kerül hozzám aminek erős basszusa van de magas hangjuk meg alig, jó lenne az átvitelüket egyenesbe hozni...Tudtok valami jól bevált, mondjuk művernyős kapcsolást erre a célra? Nyákot azt megcsinálom.
-
Ribi
nagyúr
válasz
Lompos48
#51495
üzenetére
Tegnap gondoltam, hogy kicsit elkezdek méricskélni az eszközön.
Ennek az lett a vége, hogy amikor üresen feltekertem 20V kimenőre (amit nem is néztem mennyit ad ki, de biztos nem annyit), akkor konnektorból már 30Wot vett fel és elkezdett füstölni valami. Na ott kirántottam a konnektorból. Nem kicsit volt bödüs.
Szóval megintcsak elgondolkoztam, hogy kicserélek mindent mai cuccra, de pont a végtranyók igen fixen vannak beforrasztva és eléggé macera szétszedni. Illetve gondolom kicserélek mindent se lesz biztosan jó.
Jó lenne egy hőkamera kideríteni mi melegszik túlzottan. -
Kernel
nagyúr
Bigclivedotcom több videóját láttam már, ezt a fogyasztásmérőt szokta használni mindenhez. Mivel szakmabeli (ez kiderül a videókból), bizonyára olyan minőségű eszközt használ, ami jól méri a hatásos fogyasztást, akár kapacitív terhelésről van szó (kapacitív előtétes LED-ek), illetve az egyenirányítós-pufferes tápegységek áramtorzító hatásáról.
Egyébként ezeknél a LED és driver kombóknál a feltüntetett teljesítményt mindig csak névlegesnek kell tekinteni. A driver hiába stabilizálja az áramot pontosan az előírt értékre, a LED-en előálló feszültség nem csak szórást mutat, de öregedés / melegedés során változik is.
Ez részben LED-sajátosság, gyári utánválogatás kérdése is, de a kínaiaknál szinte természetes, hogy nem a névleges teljesítményt kapjuk.
A LED-lámpáknál is ők úgy számítják a teljesítményt, hogy például van benne 14 db 0,5 W-os LED, akkor az 7 W, a kereskedő szerint.
Persze, csak a melegedés miatt sem hajtják ki a névleges áramra, meg az sem biztos, hogy a LED gyártója által megadott névleges áramon pont 0,5 W-ot fog leadni. Valós teljesítmény végül lehet 40-60 %.
(#51993) G4ula84
A multiplex-jelet jó minőségű árnyékolt kábelen kell átvinni. A szokásos HF-kábeleknél jobbfajta ajánlott hozzá.
-
Ribi
nagyúr
Fogy mérővel mérheti, azzal legalább 20Wot kellett volna mutasson, vagy kicsit felette a veszteségek miatt.
Mint mondja is egy 10Wos tápot raktak bele, vagyis átverés.
Védőföld nincs bekötve az fémház esetén nagyon nem szerencsés. Elereszti magát az egyik drót és 220 lesz a lámpa házán. Ha már belerakták a föld lábat, akkor ödaköthették volna a házhoz.
Házon nem nullát mért, hanem rövidzárat. Első körben azt próbálta megnézni, hogy hova van kötve a föld, de ez szétszedés után ki is derült, hogy sehova. -
Nézegettem a Youtube-ot időtöltésként, az ajánlottak között volt ez a videó: [link]
Egy 20W-os LED-es reflektor, ami átverés, legalábbis erre figyelmeztet a cím.
Két dolgot vettem észre. A fogyasztást fogyasztásmérővel méri. Egy olyan eszköz esetében, aminek saját tápegysége van, ez így korrekt?
A másik, hogy a védőföld nincs sehová sem kötve, illetve ha jól látom, a nullát az egész fémházon méri. Ez eléggé veszélyesnek tűnik...
-
#51990
darvinya
titán
Speeedfire
#51989
darvinya
titán
válasz
Speeedfire
#51989
üzenetére
Igen
-
#51989
Speeedfire
félisten
Speeedfire
félisten
Sziasztok!
Lemerülőben van a kocsi távirányítójában az elem, viszont nem "szokásos" cr2032 van benne.

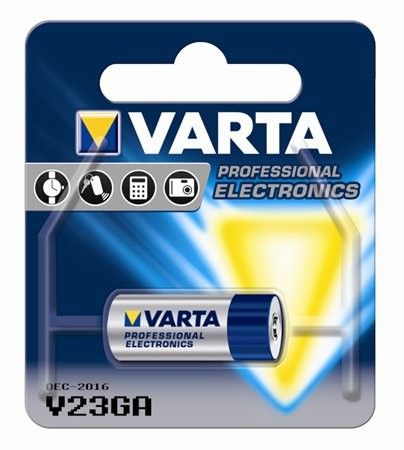

Egy varta v23ga van benne jelenleg, amiről fogalmam sincs, hogy most mi a pontos mérete.
Tippre a 23A lehet, ha jól sejtem. Viszont az előtte és a mögötte lévő számok/betűk megzavarnak.
Ez vajon helyettesítője? Jó lenne itt az aqua-ban megvenni, mert csak át kellene ugrani érte.
-
#51988
darvinya
titán
DrojDtroll
#51985
darvinya
titán
válasz
DrojDtroll
#51985
üzenetére
Köszi, de nem tudom melyik topik él és kérdésem feltehető.
Reply PÜ
-
#51987
csabyka666
veterán
soldi3r
#51982
-
Kernel
nagyúr
válasz
Gyula84
#51980
üzenetére

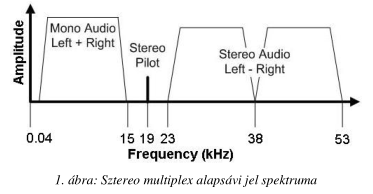

A sávszélességgel lehet probléma:
Tehát először volt a mono, amihez csak hangfrekvenciát kellett átvinni. Arra rákombinálták a sztereót (de úgy, hogy kompatibilis legyen a régi, mono rádiókkal is).
Utána ezt még tovább bővítették, az RDS már 57 kHz segédvivőt használ. Ha a demodulátor ilyen magasabb frekvenciákat nem tud kellő szinten átadni, akkor gond lehet.
-
#51982
soldi3r
veterán
csabyka666
#51981
soldi3r
veterán
válasz
csabyka666
#51981
üzenetére
Nem biztos, hogy jo a levego, mivel az szigetelo. Inkabb valami fem felulet lenne az idealis
-
#51981
csabyka666
veterán
Üdv mindenki!
Korábban érdeklődtem itt a topicban szabályozható laptopadapterről, és többek közt Lompos48 javaslatára megvásároltam ezt.
Megérkezett, a képeknek megfelelő mennyiségű fejkollekcióval. Kipróbáltam a HP DV7-esemhez, és eddig remekül működik. Nem ezt az adaptert fogom nyektetni, csak ma hajtom ezzel a notit, próbaképpen.
A DV7-eshez alapból 18,5V-os adapter jár, de az akksi alatt írja a 19V-osat is. Először beállítottam 18V-ra az univerzálist, így "plugged in, not charging" felirat jelent meg. Átállítottam 19V-ra, így már tölti szépen, ugyan elég jól melegszik, 50 fokig is elmegy, ha terhelem a notit, de gondolom ez normális - amúgyis fém házas az adapter, plusz tettem alá távtartót, hogy levegőzzön.A noti dob egy üzenetet, miszerint az adapter gyenge, de szerintem ez csak marketing sallang, mert érzékeli, hogy nem gyári HP adapterrel használom.
Köszi a tippet mindenkinek, és aki ilyenben gondolkodik, bátran tudom ajánlani a típust én is! Ugyan várni kellett rá pár hetet, de annyit megért, főleg, hogy magyarban nem találtam ilyen állíthatót.
Most nézem, hogy Lenovo-hoz nem adtak fejet, sebaj, majd veszek valami ilyesmit.
-
Kernel
nagyúr
válasz
RootAdmin
#51968
üzenetére
Szerintem simán belefér a topikba, de normálisabb feltöltési helyet nem sikerült találni?
A letöltést letiltja a Firefox és a Chrome is, vírusveszély miatt. Ráadásul kéretlen reklámoldalakat nyit meg pluszban. Azt is a legpofátlanabb, ragaszkodó fajtából, ami visszadumál, amikor be akarom zárni.
IE böngészővel tudtam csak letölteni, nem néz ki vírusosnak sem, nem indít el a gépen "egyéb" folyamatokat.
De 1 hozzászólásos újoncként megtaláltad lehető legrosszabb megoldást ahhoz, hogy gyanúsnak tűnjön az egész. Attól függetlenül, hogy szerintem rendben van:
De tovább nem néztem egyelőre.
-
#51975
soldi3r
veterán
DrojDtroll
#51974
soldi3r
veterán
válasz
DrojDtroll
#51974
üzenetére
-
#51973
soldi3r
veterán
DrojDtroll
#51972
soldi3r
veterán
válasz
DrojDtroll
#51972
üzenetére
Ez igaz. Mondjuk nem tudtam, hogy ennyire olcson is be lehet szerezni incrementalis jeladot. Amit feljebb linkeltel 9000 PPM-est, azt nem igazan hiszem, hogy ez az arkategoria.
-
#51972
DrojDtroll
veterán
soldi3r
#51971
-
#51969
soldi3r
veterán
DrojDtroll
#51967
soldi3r
veterán
válasz
DrojDtroll
#51967
üzenetére
Erre a celra akkor talan lezerezni is lehetne encodert, vagy van optikai keszen.
-
RootAdmin
újonc

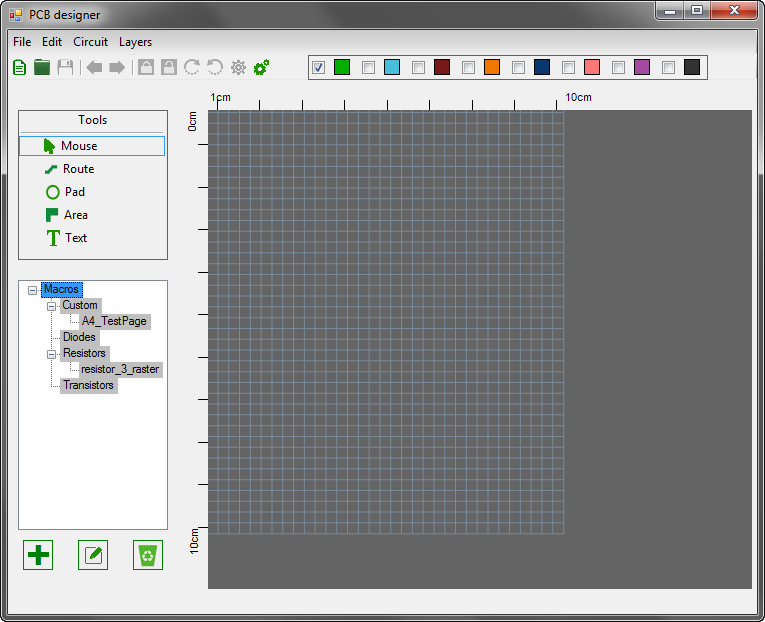

Sziasztok
Egy-két hónapja elkezdtem programozást tanulni, és csak úgy tudtam motiválni magam, hogy valami nagyobb dolgot készítek, ezért írtam egy paneltervező programot, amit gondoltam megosztok veletek.
Remélem nem baj, hogy ,,reklámozom" a programot, de ez az első nagyobb dolog amit készítettem és érdekel mások véleménye.(Ha mégis gondot okoz töröljétek nyugodtan.)
Ti milyen paneltervező programot használtok?
Erről mit gondoltok, használható lett?Én SprintLayout-ot használtam eddig, ezt is arról mintáztam( egy részét). Hibák és random lefagyások várhatóak, de nem valószínűek az eddigiek alapján.
Nem azért készült, hogy használják, csak hobby projectként dolgoztam rajta és előfordulhat vele bármi..NET 3.0 keretrendszert használ, windows 7-től alapból telepítve van minden gépre.
Előre is köszönöm bárkinek, aki kipróbálja.
-
#51966
Lompos48
nagyúr
DrojDtroll
#51964
Lompos48
nagyúr
válasz
DrojDtroll
#51964
üzenetére
Ez a RIOS frissítés miatt történt. Elnézést!
-
#51965
Lompos48
nagyúr
DrojDtroll
#51964
Lompos48
nagyúr
válasz
DrojDtroll
#51964
üzenetére
Lényegében sebességtől függetlenül, csak a 2 kimenő impulzussorozatot kell feldolgozni. Ahogy olvasom már vannak megírt Arduino alkalmazások is rá. Lehet, hogy a @soldi3r ötletét is mérlegelni kellene. Én nem tudom milyen encoderek vannak a szervomotorokban.
-
#51964
DrojDtroll
veterán
Lompos48
#51962
DrojDtroll
veterán
válasz
Lompos48
#51962
üzenetére
Pár ezer forintos darabról lesz szó szóval az nem nagy gond, főleg mivel a kész dolog 120 000 forinttól indul. (szerintem kb a hatodából ki fogjuk hozni.)
Be lesz építve egy dobozba, szóval csak annak felára kell felrögzíteni és kell rá egy tárcsa amit forgat az ember. Aki használni fogja szereti a robusztus dolgokat, szóval neki ez a kivitel nem akadály.
Mivel nem lesz nagy fordulat(kb 20 rpm lesz)nem kell hozzá nagy elektronika sem ha jól gondolom. Arduino Unot tervezek a jel feldolgozására.
-
#51963
soldi3r
veterán
DrojDtroll
#51959
soldi3r
veterán
válasz
DrojDtroll
#51959
üzenetére
Erre nem lenne jobb (olcsobb) leptetoket hasznalni? Masolni akarod egy motor forgasat?
Fel fokos pontossagu encodert szerintem bonthatsz barmelyik rendesebb szervo motorbol. -
#51962
Lompos48
nagyúr
DrojDtroll
#51961
Lompos48
nagyúr
válasz
DrojDtroll
#51961
üzenetére
Tudom, de akkor nem tudtam, csak nagyon homályosan mi is a tulajdonképpeni alkalmazás. Valamikor néhány alkalmazásban dolgoztam ilyen eszközzel és tudom mire jó és milyen drága.
Ha az ára, méretei és a hozzá építendő elektronika/finommechanika nem akadályok, akkor rajta! Élvezet vele dolgozni. -
#51961
DrojDtroll
veterán
DrojDtroll
veterán
ekkor pont te javasoltad
(#51960) Lompos48 válasza DrojDtroll (#51959) üzenetére
maga a gép nem csinál semmit. A fényképező gép mellé van van szerelve egy motor ami fizikálisan eltekeri az objektívet
-
#51960
Lompos48
nagyúr
DrojDtroll
#51959
Lompos48
nagyúr
válasz
DrojDtroll
#51959
üzenetére
Akkor - mondjuk - nem szóltam semmit. Csak azért gondoltam másra, mert úgyis mindenképp impulzusok mennek a fényképezőgép felé, azokat meg egyszerűbben is elő lehet állítani. Arra kíváncsi lennék, hogy végzi a fényképezőgép elektronikája pl. egy 27 fokos elfordulás pontos másolatát. De ennek majd utánaolvasok.
Sikert hozzá!
-
#51959
DrojDtroll
veterán
Lompos48
#51958
-
#51958
Lompos48
nagyúr
DrojDtroll
#51957
Lompos48
nagyúr
válasz
DrojDtroll
#51957
üzenetére
Egy olyanszerű eszköz, mint az egér görgője, vagy a modernebb autórádiókon a mindent szabályozó gomb. Ezek az enkóderek (persze a csúcs) elmennek akár 25 impulzusig fokonként. 12000-es fordulatszámig alkalmazhatóak. Ezekért találom kicsit túlzásnak. Meg az 5 cm-es átmérő és 6cm-es hossza a testnek sem elenyésző.Komoly optika és elektronika van bennük, ami miatt az áruk sem csekély. Ezért gondoltam arra, amit említettem. Ezt persze a vezérlőbe. Hogy a fényképezőgépnél hogy lehet megoldani a fókusz vezérlését, azt most nem tudom.
Lehet nem jól gondolom... -
Kernel
nagyúr

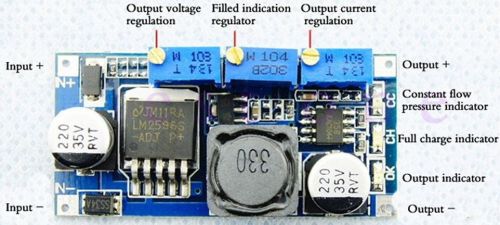

Ezt így nem tudom kivenni, mi hová van kötve, de minden bizonnyal az eredeti töltőadapter áramkorlátját képezi.
A szóban forgó töltőmodult viszont közvetlenül az akkura kell kötni. Vagy át kell állítani nagyobb kimenőfeszültségre, de akkor értelmét veszti az egész áramkör. Sem áramot, sem végfeszültséget nem fog stabilizálni (mint a gyári töltő sem).
Azzal sem árt tisztában lenni, hogy ha kivezeted az akkut direktben, akkor a csatlakozónál vagy bárhol keletkező zárlat magát az akkut zárja rövidre, tehát erre vigyázni kell.
-
Kernel
nagyúr
Attól függ, mennyire volt lemerülve és mennyi az az idő, miután a CC az áramgenerátoros módot jelzi, gyakorlatilag az áramkorlát elérését.
Ha túl hamar visszaesik, akkor nem fog elég töltést kapni. Ezt okozhatja túl kevés betápfeszültség is. Mérni kell a kimenetet is.
Egyébként a töltő biztosan az akkura csatlakozik közvetlenül? A szerkezeten belül (a töltőcsatlakozó után) lehet dióda, ellenállás, azt ki kell iktatni.
-
#51953
Lompos48
nagyúr
DrojDtroll
#51951
Lompos48
nagyúr
válasz
DrojDtroll
#51951
üzenetére
Egy jópofa alkalmazás.
De (szerintem) egy 'shaft encoder' itt kissé olyan "ágyúval verébre" verziónak tűnik. -
#51950
Lompos48
nagyúr
DrojDtroll
#51949
Lompos48
nagyúr
válasz
DrojDtroll
#51949
üzenetére
Ezek szenzációs kütyük. Kérdés mire akarnád használni. Automatizálásban, robotikában nagyon ott a helyük.
-
#51948
Lompos48
nagyúr
DrojDtroll
#51947
Lompos48
nagyúr
válasz
DrojDtroll
#51947
üzenetére
Forgási sebesség, de ebben a kontextusban (standard no. of increments per revolution) a fordulatonként generált impulzusok száma, azaz "felbontás".
-
#51947
DrojDtroll
veterán
DrojDtroll
veterán
Van itt ez az adatlap. Azt nem értem, hogy mit akar jelenteni az utolsó oldalon a Slewing speed.
Az egy fordulat alatti pulzusszámot?
-
Kernel
nagyúr
válasz
szaszyka
#51945
üzenetére
Egyszerű egyébként, itt mutatja a bekötést:
http://noctua.at/en/what-pin-configuration-do-noctua-24v-fans-use
Potméterrel szerelt PWM jelgenerátorok: [link]
Itt kapcsolási rajz is van hozzá: [link]
Ha a vezérlőjelet 5V-ra be kell korlátozni, az megoldható úgy is, hogy a modul tápjánál egy 7805 IC-t beiktatni.
-
Kernel
nagyúr
válasz
szaszyka
#51942
üzenetére
Előbb ugyan 12V-ot írtam 24 helyett, de akkor ugyanott vagyunk.
Ha korrekt módon akarod megcsinálni, fix 12 V tápot adsz neki és a ventilátor saját, belső szabályzóját használod ki, azért van.
Az igénytelenebb, gányolósabb megoldás (amiből akár probléma is lehet), ha a tápot piszkálod.
-
szaszyka
senior tag
Igazából azért keresek olyat, aminek 4pin-es csatija van, mert nem akarom szétbarmolni a venti csatiját, vagy a hozzánemértésem miatt megsütni esetleg a ventik motorját. Mivel napi több órás folyamatos, vagy akár 7/24-es üzemben menne időnként a venti, ezért nem baj, ha túl van biztosítva, és a vezérlő sem gyullad ki a folyamatos terhelés miatt
A biztonság az első szempont. A második, ami fontos, az a fordulatszámszabályozás. Mivel a ventik darabja akár 110-120m3 levegőt is meg tud mozgatni óránként, ezért lenne fontos a fordulatszámszabályozás, hogy ne mindig menjen maxon. A felhasználása a ventiknek egy helyiség párátlanítása lenne, de mivel egy páraszabályzós rendszer kiépítése nekem már túl bonyolult lenne, ezért keresek potméteres szabályzót. Köszönöm szépen a linkeket, átnézem őket Esetleg egyilyen vezérlő összedobása megoldható lenne maszekban
? Az áramellátást megoldom, van tápegységem, az nem gond, a ventiket is beszerzem, csak a vezérlő, és a hozzá tartozó kábelezés, csatik "kellenének" -
Kernel
nagyúr
válasz
szaszyka
#51936
üzenetére
Ha nem akarod szabályozni a fordulatát, akkor csak rá kell kötni a 12V-ot és a vezérlőlábat nem bekötni. Ekkor max. fordulaton forog.
Ha a vezérlőlábra változtatható kitöltési tényezőjű négyszögjelet kapcsolsz, azzal lehet szabályozni a fordulatot. (PWM-jel.)
Ennek a vezérlőjelnek nem kell áramot leadnia, bírnia. Tehát csak jelfeszültségként kell elképzelni. Akár több ventilátor is vezérelhető egy jellel. Előállítására egy példa:
-
degec
senior tag
válasz
Kernel
#51932
üzenetére
Köszönöm a válaszokat !!! MINDENKINEK !
Igazából vadi új a felvevő egység is steril dobozból kivéve..stbstb., de az upc-s bácsi elmondta hogy más is nyafog emiatt..
Na kitalálunk rá valamit..imádok meló után egy fél órát ledőlni tvzni ha tehetem kinyujtózok kezemben a lövölde és tvznék, de hát mindig fel kell ülni mert ha egy mákszem kerül a sugár útjába nem kapcsol csatornát.. érdekes.. Köszi még egyszer ! Tvszerelővel kitaláltatok valamit. mindegy hogy néz ki csak jó legyen !
-
And
veterán
válasz
szaszyka
#51936
üzenetére
Ajjaj, ez megy egy szimpla lefelé konvertáló DC-DC konverter
.
Látni egy rakás olyan vezérlőt, ami neked megfelelhet: [link], de olyat viszonylag keveset találni, amelyiken 4 (vagy épp 3) pines csatlakozó van, mivel ezek nem csak PWM-vezérlőjelet állítanak elő a 4-vezetékes ventilátorban lévő kapcsoló mosfet számára, hanem maguk állítják elő a PWM-mel vezérelt tápfeszültséget. Más szóval feleslegessé teszik a 4-pines ventilátort, egy sima 3-vezetékest (vagy kétvezetékes, fordulatszám visszajelzés nélküli, amire amúgy neked sincs szükséged) is meg tudnak hajtani. Példa: [link], bár ez eléggé túlbiztosított lenne számodra, sokkal nagyobb teljesítményű (áramú) motorok meghajtására is képes, mint amire neked szükséged volna. -
And
veterán
válasz
szaszyka
#51934
üzenetére
Ez a panel abszolút alkalmatlan a feladatra: ha jól látom, ez 3-fázisú BLDC-motorokhoz való meghajtó panel, például régi HDD-ből kitermelt motorokhoz. Hagyományos 3- vagy 4-vezetékes brushless motorokhoz nem jó, utóbbiaknál fix tápfeszültség, egy fordulatszám visszajelző impulzus és a 4-vezetékeseknél egy PWM-input van bekötve. Ráadásul 24V-os motort linkeltél, a panel pedig kisebb feszültségű BLDC-ket hajt meg.
A 3-fázisú BLDC / léptető motorokat teljesen máshogy kell meghajtani, mint a hagyományos DC-motorokat. -
szaszyka
senior tag
Sziasztok. Segítséget szeretnék kérni, remélem nem probléma. Mivel teljesen h.lye vagyok az elektronikához, és a legalapvetőbb elektronikai/elektromos fogalmakkal sem vagyok tisztában, ezért aki tud segíteni, kérem konyhanyelven írja le, ha tud segíteni, előre is köszönöm
Egy kisebb helyiség szellőzését szeretném megoldani 2db 12V-os, 4pin csatlakozós, PWM-es ventilátorokkal, konkrétan ezekkel: Ventilátor
Ebay-en találtam egy vezérlőt, és az érdekelne, hogy ez a potméteres cucc jó lenne-e nekem, ellátná-e árammal a ventilátorokat:Vezérlő . A két ventilátort 1db 4pin PWM-es, y elosztós kábellel kábel csatlakoztatnám. A feszültség elvileg ugye jó, csak nem tudom, hogy a vezérlő által leadott áramerősség elég-e, vagy leégetné-e a motort? Ha esetleg valakinek van jobb megoldása, örömmel fogadom.
Előre is köszönöm a segítséget, szép napot! -
Kernel
nagyúr
Az is előfordulhat, hogy a vevőegység hibás, esetleg poros belül, ha régóta üzemel.
Egyébként az infra LED-ek számának növelése segíthet rajta, de lehetőleg plusz tranzisztorral is kiegészítve. Tehát, ami alapesetben ehhez hasonló:
Megtöbbszörözni a tranzisztort is, bázisellenállást is természetesen. Simán a LED-re párhuzamosan kötni másik LED-et, nem biztos, hogy sokat segít. Esetleg a soros ellenállást csökkentésével is lehet próbálkozni.
Ettől persze nem fog párna alól működni, de a falakról, plafonról visszaverődve mehet, jó esetben. Mindamellett én tapasztaltam már olyat, hogy takarón keresztül is át tudott világítani.
-
degec
senior tag
Nagy Tiszteletem !
Lehet teljesen mellé megy a kérdés, (rossz helyen teszem fel) akkor ELNÉZÉST !, de hogyan lehet meghekkelni, upgradelni, felokosítani egy UPC távírányítót, úgy hogy az ne csak az UPC dobozra irányítva atom nyíl egyenesen működjön hanem, párna alól szekrény mögül is is.
Kajak megidegel ez az új távirányító, ami ugyanúgy néz ki mint a régi,de ha nem nyíl egyenesen a doboz felé tartom egyszerűen nem csinál semmit, elem vadi új benne, ki is cserélték a távirényítót az is ugyanilyen, a régi sem volt sokkal sokkal jobb, de én emlékszem még a 80 -as évek beli gyerekkoromból volt valami gagyi videoton tvnk távirányítós, és hat kilométerről is tudtam lövöldözni vele, meg párna alól meg minden. Ki tudná ezt megokosítani nekem ? gondolom nem kell hozzá Nasa labor, tvszerelő meg tudná oldani valahogy?
Egyáltalán miért ennyire ""gyenge"" ??? köszönöm a választ ! -
Lompos48
nagyúr
válasz
ozzy711
#51926
üzenetére
...az normális, hogy a két szélső láb között kiszerelt állapotban 60 ohm körüli ellenállást mérek vagy csere? Egyáltalán, hogy tudom leellenőrizni ( pl. dióda vizsgálat ), hogy működőképes-e?
Az egy normális érték Gate és A2 között. mindkét irányban. Diódavizsgálat itt nem játszik. Egyedüli megoldás célműszer hiányában egy kísérleti kapcsolás. Pl. ez:
A porszívóban is lehet diac. Azt se tudod műszerrel ellenőrizni. De még körülnéznék a potenciométer környékén is. A triac lehet jó, de ha nem kap gyújtóimpulzust, akkor nem is vezet(het)
-
ozzy711
őstag
Üdv. Urak!
Adott egy Hoover porszívó, ami nem indul. A vezérlő elektronikára gyanakszom. Abban van egy triak ( gondolom a lágyindítás miatt) .
Kérdésem: az normális, hogy a két szélső láb között kiszerelt állapotban 60 ohm körüli ellenállást mérek vagy csere? Egyáltalán, hogy tudom leellenőrizni ( pl. dióda vizsgálat ), hogy működőképes-e? -
#51920
Ribi
nagyúr
DrojDtroll
#51919
Ribi
nagyúr
válasz
DrojDtroll
#51919
üzenetére
Hátoldalára kondiból nem hiszem, hogy került, mert nem tud átfolyni így a túloldalra. Inkább beleömlött valami.
Lehet emiatt kondi is kinyiffant, de ezt csak kiszerelés után lehetne megmérni.
Ott több rész is olyan mintha teljesen össze lenne kötve a trutyival. Ami biztosan nem jó -
#51918
Ribi
nagyúr
DrojDtroll
#51898
Ribi
nagyúr
válasz
DrojDtroll
#51898
üzenetére
Első körben valamivel letakarítanám a hátoldalát a nyáknak, mert lehet ott jobban árvezet a trutyi mint kellene és ezt nem szereti. Több monitornál is a ciripelés oka rendszerint döglött kondi volt, de azok általában felpuposodtak.
Először takarítsd le. Ha mást nem kicsit vakard meg a réz felületek között, hogy biztos ne legyen átvezetés. -
-
Anno felvetettem, hogy sztereó jelet kellene közösíteni mono formába, erre kaptam is egy nagyon egyszerű megoldást pár elleneállással. Most viszont felvetődött bennem a kérdés, hogy ez működik előerősített kimenet esetén is? A kérdés akkoriban arra irányult, hogy autó fejegységének előerősített kimenetét akarom közösíteni, mert egy egyszerű mono végfok hajtaná a mélyet, aminek a bemenete is csak egy csatorna. Azért kérdezem megint, mert még véletlen sem akarom rövidre zárni a kimenetet...
-
#51915
csabyka666
veterán
Kernel
#51913
válasz
Kernel
#51913
üzenetére
Jól mondod, ezek olyanok, hogy a forgórészen van a mágnes, illetve 1 darab jeladó. A gyújtás maga tirisztoros, a forgó mágnes feszültséget indukál a tekercsben (primer oldalon), és amikor a jeladóhoz ér, felbomlik a mágneses tér (valami fluxusváltozás meg Lenz-törvény van a dologban, de annyira részleteiben nem tudom), a primer oldalon kis mértékben megnő a feszültség, ez jelentkezik a szekunder oldalon kV nagyságrendben, ez ad szikrát.
Öngyulladásra gondoltam én is, meg szerintem apám is, de van egy ilyen speckó próbagyertyája, amivel azt tudja nézni, hogy becsavart gyertya mellett (a hengerben nyomás alatt) van-e szikra, és ha rövidre van zárva a primer oldal, ha nincs, akkor is ad szikrát, bár igaz, rövidre zárt állapotban nem olyan intenzíven.
Kezdem úgy érezni, hogy mindhárom gyújtótekercs rossz...de erre mennyi az esély?!
-
#51914
csabyka666
veterán
Gyula84
#51912
-
#51913
Kernel
nagyúr
csabyka666
#51899
Kernel
nagyúr
válasz
csabyka666
#51899
üzenetére
Akku nélküli gyújtásoknak többféle megoldása lehetséges, ahogy látom a neten. Ami a láncfűrészes videóban látszik, a forgórész peremébe mágnes van építve, az indukálja a tekercset.

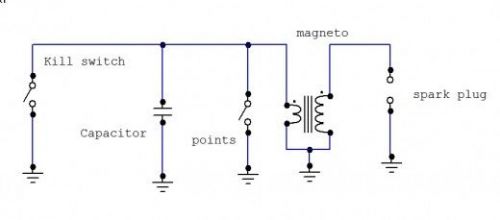

Van olyan, hogy külön megszakító tartozik hozzá (points néven):

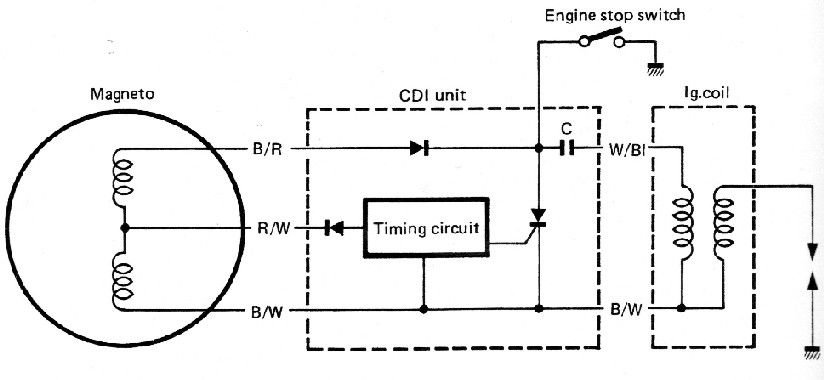

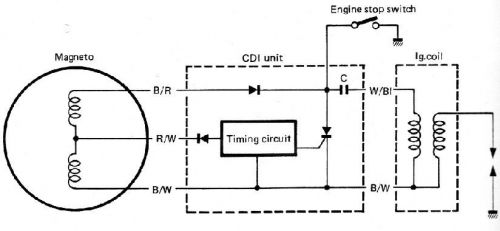

Alábbiak is lehetnek külön egységként, vagy teljesen egybe integrálva:
Véletlenül nem lehet, hogy öngyulladás miatt nem tud leállni a motor? Ha lehúzod a gyertyasapkát (mondjuk egy szigetelt fogóval, hogy ne csapjon meg), akkor is forog tovább?
-
#51912
Gyula84
veterán
csabyka666
#51911
Gyula84
veterán
válasz
csabyka666
#51911
üzenetére
mi a típusa a kaszának?
(#51910) darvinya
gyertyát a kapcsolóra ?
-
#51911
csabyka666
veterán
darvinya
#51910
-
#51910
darvinya
titán
csabyka666
#51903
darvinya
titán
válasz
csabyka666
#51903
üzenetére
Mint a rajzodból látszik, hogy gyertyára megy a kapcsolóból.
Primer oldali negatív(0) szekunder oldali pozitívra(fázis) cseréli a kapcsoló.
Tehát gyertyán két negatív(0, test) lesz, ekkor sehogyan nem tud szikrát képezni. -
#51909
csabyka666
veterán
mezis
#51908
Van, de egyelőre csak a tekercsek vannak itt, a gép nincs.
Azért erőltetem ezt a vasmag-témát, mert perpill csak ahhoz tudom az ellenállásértékeket viszonyítani. A primer oldalon ez 4,1MOhm, a szekunder oldalon 1,6kOhm, de gyanítom, itt nem egyszerű ellenállások vannak, hanem impedanciák, mert érezhetően lassabban áll be a multiméter, mintha csak egy sima ellenállást mérnék vele.
A kapcsoló lényege itt ugye az, hogy a primer oldalt semlegesíti - összezárja a vasmaggal, ezáltal megszűnik a gerjesztés a primer oldalon, és a szekunder oldalon nem lesz szikra (mivel nem kap gerjesztést). No, valamiért ez nem szűnik meg, gerjesztve marad a tekercs, és ezáltal ad szikrát, nem áll le a motor...
Nekem a gyújtótekercs és az abban lévő elektronika (tirisztos?) gyanús, de már 3 ilyen egység is volt rajta, mindegyikkel ugyanaz a helyzet.Annyit még, hogy az új tekercs primer oldalán 4,1MOhm-ot mérek, a használt tekercsen ugyanott 3,6MOhm-ot, bár egyikkel sem áll le a gép.
-
#51908
mezis
félisten
csabyka666
#51907
mezis
félisten
válasz
csabyka666
#51907
üzenetére
Felejtsd már el azt a vasmagot ! (A vasmag feladata a MÁGNESES erő közvetítése a tekercsek között. Speciális esetekben -rövidre zárt forgórész,...- érintkezhet a vasmaggal, de általában jól el van szigetelve tőle.)
Arra szerettem volna felhívni a figyelmedet, hogy bizonyos érintkezéseket, amit 0 Ohm ellenállásúnak gondolunk, ellenőrizned kellene egy műszerrel. Van műszered ?
-
#51907
csabyka666
veterán
mezis
#51906
Nem teljesen értelek. A tekercs vasmagja a motorhoz van csavarozva, tehát fizikai kapcsolat, 0 Ohm ellenállással. A tekercs másik kivezetésére (a képen a kicsi csúszósarus) csak egy kábel megy, ez pedig a kapcsoló, amivel a felhasználó zárja össze a tekercs két "oldalát". Vagy most mi?
Ja bocs, igen, a "tekercs másik fele" a képeken a vastag fehér kábel, a gyertyához megy, a gyertya bele van csavarva a hengerbe, ott az a kontakt, tehát a gyertya menete gyakorlatilag a tekercs vasmagjához van kötve direktbe.
-
#51906
mezis
félisten
csabyka666
#51905
mezis
félisten
válasz
csabyka666
#51905
üzenetére
Lehet, hogy a vasmag is, de az elektronáram kialakulásához a tekercs másik végének is a testhez kell érintkeznie, mint ahogy a gyertya egyik pólusa a test.
-
#51905
csabyka666
veterán
mezis
#51904
A gyújtó elektronika (tekercs) egyik kivezetése bizonyára a motor testéhez kapcsolódik.
Gondolom a vasmag, de csak tipp így látatlanba.
Mérd ki műszerrel, a kapcsolót is, mekkora lesz az ellenállás a motor testéhez, gyertyához is !
A kapcsoló rendben van, a másik felét nem értem. -
#51904
mezis
félisten
csabyka666
#51899
mezis
félisten
válasz
csabyka666
#51899
üzenetére
A gyújtó elektronika (tekercs) egyik kivezetése bizonyára a motor testéhez kapcsolódik.
Megfelelő ez a kapcsolat ? (Mérd ki műszerrel, a kapcsolót is, mekkora lesz az ellenállás a motor testéhez, gyertyához is !) -
#51903
csabyka666
veterán
darvinya
#51902
-
#51902
darvinya
titán
csabyka666
#51899
darvinya
titán
válasz
csabyka666
#51899
üzenetére
#51901
Szerintem két 0 köt gyertyára az áthidalással, de ezt ki kell mérni.
-
#51901
csabyka666
veterán
darvinya
#51900
válasz
darvinya
#51900
üzenetére
Ebben (mármint nem ebben, hanem úgy általában ezekben a típusokban) nincs kondi, 2 vezeték megy rá; egy csúszóérintkezős és egy csavaros, ezek vannak felvezetve a gázkarnál lévő kapcsolóra.
Ebben a videóban egy láncfűrész van, de a gyújtás elve ugyanaz, itt is 2 vezeték megy rá, egy a vasmagra, egy a pici érintkezőre.
A biztonság az első szempont. A második, ami fontos, az a fordulatszámszabályozás. Mivel a ventik darabja akár 110-120m3 levegőt is meg tud mozgatni óránként, ezért lenne fontos a fordulatszámszabályozás, hogy ne mindig menjen maxon. A felhasználása a ventiknek egy helyiség párátlanítása lenne, de mivel egy páraszabályzós rendszer kiépítése nekem már túl bonyolult lenne, ezért keresek potméteres szabályzót. Köszönöm szépen a linkeket, átnézem őket
? Az áramellátást megoldom, van tápegységem, az nem gond, a ventiket is beszerzem, csak a vezérlő, és a hozzá tartozó kábelezés, csatik "kellenének"
.
Új hozzászólás Aktív témák
ekkold- Ezek lehetnek a Realme 14 Pro és 14 Pro+ európai árai
- One otthoni szolgáltatások (TV, internet, telefon)
- Linux kezdőknek
- Szünetmentes tápegységek (UPS)
- OLED monitor topik
- Motorolaj, hajtóműolaj, hűtőfolyadék, adalékok és szűrők topikja
- Google Pixel topik
- Parkside szerszám kibeszélő
- eMAG vélemények - tapasztalatok
- Óra topik
- További aktív témák...
- AKCIÓ! MSI B450 R5 5500 16GB DDR4 512GB SSD RTX 2070 8GB GDDR6 Rampage Shiva Zalman 500W
- Bomba ár! Lenovo ThinkPad T470s - i5-6GEN I 8GB I 256GB SSD I 14" FHD I Cam I W10 I Garancia!
- REFURBISHED és ÚJ - HP USB-C Dock G5 docking station (5TW10AA) - 3x4K felbontás, 120Hz képfrissítés
- ALIENWARE Area-51 R6 Threadripper Edition 1920X
- Apple Watch SE 2 44mm, Újszerű, 1 Év Garanciával
Állásajánlatok
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
