[OPA659] Megnézve a Texas és az AD kínálatát, ennél nem találtam olcsóbban ilyen kifejezetten szkóp bemenetre való, unity gain stable művernyőt. Ez 1900Ft hazai kiskerben, a társai meg 3-4e forint körül mozognak és hát kellene kettő...
Valakinek tud ennél jobb ár / érték arányú ilyen képességű művernyőt?
ZTE_luky: az újabb tápoknál szokás ventilátor szabályzót betenni, ami gyakran csak egy adott hőmérséklet felett indítja el a ventit. Nem nagy dolog, 3-4 alkatrészből megvan, lehet a tiedben is benne van. Majd figyeld, hogy ha terheled a tápot akkor mi történik.
Amúgy nem tudom mekkora az egész sor terhelése, de ha már pár A-t kiveszel a tápból, valszeg meg fog szűnni a cicergése, ami egyébként a trafók környékéről származik. Általában a venti szélzaja meg a szoba egyéb zajai elnyomják, de pl. az FSP "Zen" nevű gyárilag passzív tápokból is ki lehetett hallani a cicergést, mikor be volt kapcsolva a számítógép és csak állt magában. (50W körüli fogyasztás)
-
V.Stryker
nagyúr
Sziasztok,

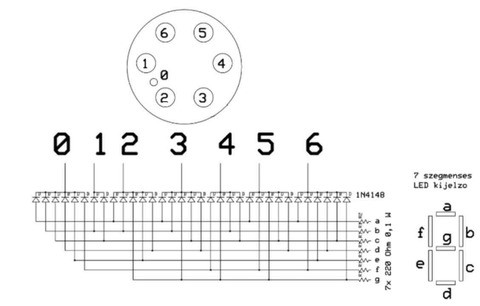

Segítséget szeretnék tőletek kérni az alábbi rajzon lévő áramkör megvalósításában. Alapvető dolgok mennek, de itt nézve a rajzot, rohadt sok dióda van... hirtelen nem is tudom, hogy kéne.
Hogy tisztába tegyük a dolgokat. Ez egy motorkerékpár sebességfokozat kijelzője lenne.

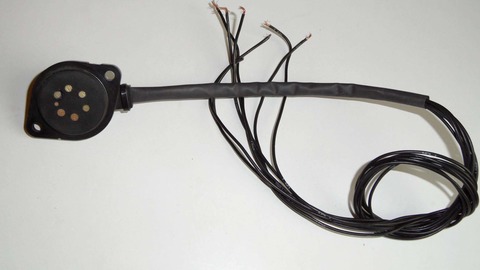

A fent lévő kör alakú dolog pedig így néz ki valóságban és elvileg testet kapcsol:
Illetve egy megfelelő, 14mm körüli, kék kijelző linkjét is szívesen fogadnám.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#53389
üzenetére
Az MMBFJ309 lett volna az én választásom, de ahogy Ribi is írja, lehet jobban járok azzal az OPA áramkörrel mert az biztos tudja amit odaírtak. - vagy valami ehhez hasonló, de olcsóbb áramkörrel és akkor biztos egyforma is lesz a két oldal, nem kell őket válogatni...
Az a K170L csak egy példa volt, csak kerestem egy ilyen rajzot gyorsan a neten.
ZTE_luky: azért ad ilyen hangot, mert nincs rendesen leterhelve. Az ilyen tápoknál a cicergés sajnos normális jelenség.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#53384
üzenetére
Nem tudom honnan a K170BL, aminek az adatlapjában titokzatosan hallgatnak a nagyfrekvenciás (árny)oldalról. A Toshibatól nagyobbak az elvárásaim.
Én keresnék inkább BF245C nevű "őskövületet". Nekem van a fiókomban 2 darab kerámiatokos példány valahol, legalább 30+ éve. Annál legalább megemlítik a 700MHz-nyi fgfs-t.
-
Ribi
nagyúr
válasz
CPT.Pirk
#53384
üzenetére
Ilyen a Nelson Pass B1 buffer is, de ott nincs 22 ohm.
Illetve nehezen találsz már sk170-et és nem is tudom honnan lehet szerezni.
Illetve több csatorna miatt párba érdemes válogatni őket.
Én annó vettem vagy 20 darabot.Emiatt szerintem nem jösz ki jobban külön összeállítással árban.
Illetve ilyen frekiknél szinte biztos jobban jársz olyan cuccal ami biztos bírja és nem gerjed be. -
ZTE_luky
aktív tag
-
CPT.Pirk
Jómunkásember
Egy ilyen egyszerű, áramgenerátoros source-követő kapcsolás megfelelő nagyfrekis jfettel megépítve mekkora sávszélességet tudhat a valóságban? Tinában szimulálva olyan max 10MHz-ig megy. Lehet-e ennél több neki?
Az a kérdés, hogy lehet-e ilyen egyszerű megoldással helyettesíteni pl. egy OPA659 - Wideband, Unity-Gain Stable, JFET-Input Operational Amplifier-et ami bár mindent tud, de viszonylag drága. Közvetlen a mérő cuccom bemenetén lenne, a szkópfej fogadására.
-
mezis
félisten
válasz
erikke17
#53380
üzenetére
Azt az 500 - 800 W-ot valaminek meg kell emészteni. Ha nincs semmi, akkor szikrázik, tönkremegy.
Ha nagyon elkoszolódott a csillámlemez, már a magnetron kisugárzó üregéből sem tud kijönni az energia, vagyis ott szikrázik, éget, olvaszt. Ezzel elrontja a mikrohullámra méretezett üreget.Amivel eddig találkoztam mikrohullámú készülékekkel, azoknál a csillámlemez kivehető volt tisztításhoz.
(Ha nem vagyok biztos a megfelelő tömegű élelmiszerben (víztartalmában), akkor beteszek még egy pohár vizet valamelyik sarokba.) -
ZTE_luky
aktív tag
válasz
Lompos48
#53375
üzenetére
igen valóban aliexpressre gondoltam, igen, igazad lehet, lehetséges hogy ugyan ezt venném meg magyar boltban is csak 10ezerért, viszont ott van egy év gari.
köszi hogy figyelmeztetsz a melegedésre. hang vezérelt led rendszernek szánom, szóval eleve 2-3 óránál nem világítana tovább meg 200W a max teljesítmény ez azt jelenti max fényerőn, és természetesen ink min. fogom használni a fényerő arányosan nő a zene hangerejére.
Viszont nemrég találtam egy ilyet,ami felkeltette az érdeklődésemet, mennyire lehet kivitelezhető, vannak buktatói, esetleg valakinek vannak tapasztalatai vele?
-
Lompos48
nagyúr
válasz
ZTE_luky
#53371
üzenetére
Nem dönthetek helyetted, ráadásul nem is ismerem a magyar piacot. Nem kizárt, hogy magyar forgalmazótól is kínai cuccot kapsz.
A 210W 14W-ot jelent méterenként. Nálam egy 15W fogyasztású "fényléc" alusínje (mert abba van szerelve) 12V-on olyan 50-60 fokosra melegszik. Ez a LEDeken belül lehet akár 100 fok is. Milyen/mennyi lehet hűtés nélkül? De ne legyen igazam!
-
kmisi99
addikt
válasz
ZTE_luky
#53371
üzenetére
Szerintem inkább az aliexpressre gondolt. Az is az alibaba tulajdona, az való az átlag vásárlóknak, az alibaba nagyker áruház, ott inkább több száz/ezer darabszámú rendeléseket lehet lebonyolítani. Nyugodtan merj rendelni, csak meg kell nézni a terméket, az értékeléseit, és magának a terméknek is utána kell nézni. Viszont bizonyos összeg fölött előfordulhat hogy megvámolják, de így is olcsóbban jöhetsz ki.
-
ZTE_luky
aktív tag
-
ZTE_luky
aktív tag
válasz
Kernel
#53366
üzenetére
értem köszi szépen. A diódák problémáját még mindig nem fejtettem meg, szerintem rossz ellenállást adtak hozzá.
További kérdésem hogy honnét vegyek tápegységet. kb 200W üzemeléséhez kellene mert nem használom fel mind a 15métert, mekkora tápot ajánlatok mennyi garanciával és milyen minőségűt A/B kategóriásat?
-
#53367
Dr. Romano
veterán
Dr. Romano
#53351
Dr. Romano
veterán
válasz
Dr. Romano
#53351
üzenetére
Hát akkor nyomom az ebéjest...
-
Kernel
nagyúr
válasz
ZTE_luky
#53365
üzenetére
Ezen nincs mit szinkronizálni, csak az áramokkal kell kalkulálni, hogy elbírja a tápegység, illetve a szalagok is, ha egyiken átfolyik a másik árama.
Azt meg lehet éppen tenni, hogy nulláról felszabályozva csak addig tolni, amíg bírja a tápegység, de ennek nem az a módja, hogy megvárni, míg lefullad vagy túlmelegszik.
Inkább áramot kellene mérni.
-
-
-
ZTE_luky
aktív tag
Sziasztok! Érdeklődnék hogy mi történik ha egy sűrű, nagy fényerejű RGB ledet 207W fogyasztással rákötök egy 100W-os tápra? Meg se próbáljam mert kiég vagy a led vagy a táp, vagy működhet a dolog csak a a led a teljesítményét veszti el?
Előre is köszi szépen a választ!
-
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#53353
üzenetére

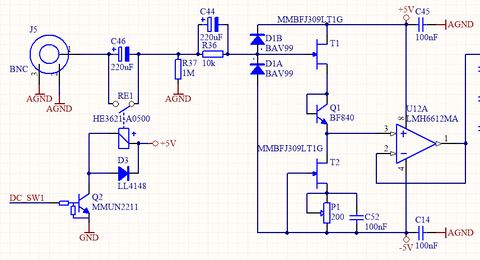

LMH6612MA - 345MHz rail-to-rail művernyőket használok általános erősítésre. Hogy pontosság terén megfelelnek-e, azt így hirtelen nem tudom, mert ezek nem "precision" típusok.
Egyelőre ennyi a tuti a bemeneti részből. Valamilyen publikus erősítő tervrajzból néztem ki ezt a megoldást szkóp mérőfej fogadásra.
Most akkor ez után kellene kötnöm egy állítható erősítőt, meg egy tagot, ami átteszi a jelet 0..3,3V közé féltápra. -
Lompos48
nagyúr
válasz
CPT.Pirk
#53352
üzenetére
...így még azokat is rá kellene aggatni a bemenő jelre...
Ez akkor nem lenne gond, ha a bemenő jelet egy nagyon gyors és pontos erősítővel buferelnéd, hogy az osztódás ne zavarja az ügyeket.
Ugyanakkor elgondolkoznék azon, hogy a torzításmérőt talán meghagynám egy külön egységnek (vagy beiktatható modulnak?), mivel a mért sáv nagyon ki szeletében használnád.
Így elsőre azt gondoltam ki, hogy 1..2..5..10x erősítővel kezdődne a lánc (a szkóp fejet fogadó rész után), aztán lenne egy hasonlóan állítható osztó is, de csak a fentebb írt gyors AD számára.
Ezt nem látom át teljesen. Csak sejtem, hogy a bemeneti erősítő kapcsolgatásával lehetne vezérelni automatikusan a gyors AD-hez szánt osztót is. Ha ez a jel szempontjából klappolna.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#53347
üzenetére
Ha egyszer sikerül, még cikket is csinálok róla szerintem.
Itt elemzik az IC viselkedését: [http://www1.oan.es/informes/archivos/IT-CDT-2012-5.pdf], itt [http://www.changpuak.ch/electronics/Gain_Phase_Adapter.php] pedig pont arra használják amire én is szeretném, csak hagyományos módon szkóppal meg meg fűrész generátorral megoldva.
Az analóg frontend tervezése van még vissza nekem. Úgy nézem 0,172Vpp .. 2,82Vpp (+- 30dB) között működik ez a cucc ami elég tág, de ha szeretnék egy AD-t is feltenni a bemenetre akkor már nem jó, mert azok meg 1 vagy 1.6Vpp-t fogadnak maximum, oda le kell osztanom a jelet.
Szóval az AD8302 kimenetét mérném egy precíz AD-vel, miközben egy gyors AD még rajta lenne a bemeneten, szkóp jellegű funkciókhoz.
Valamint egyik kollégám javasolta ma, hogy sávszűrőkkel csinálhatnék torzítás mérőt is a precíz AD ki nem használt bemeneteiből (ez utóbbit csak 1 és max 10kHz-re, erősítőkhöz), így még azokat is rá kellene aggatni a bemenő jelre.Így elsőre azt gondoltam ki, hogy 1..2..5..10x erősítővel kezdődne a lánc (a szkóp fejet fogadó rész után), aztán lenne egy hasonlóan állítható osztó is, de csak a fentebb írt gyors AD számára. Mi a véleményed erről?
-
#53351
Dr. Romano
veterán
Dr. Romano
veterán
Üdv mindenki!
Be szeretnék szerezni egy jó és viszonylag olcsó ESR mérőt, olyat ami áramkörben is tud mérni kiforrasztás nélkül. Az EEVblogos gyerek ezt a Bob Parker MK2-est ajánlja, de itthon nem találom sehol.
Ebayen találtam egyet ami pár youtubeos videó szerint ok, de nem tudom.... Szerintetek milyet éri meg venni? -
PHM
addikt
válasz
KaiotEch
#53340
üzenetére

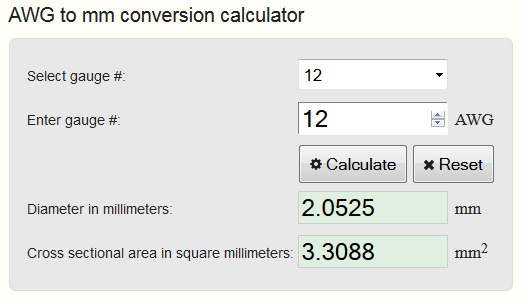

Ha a 2.0525 mm átmérőt jelent, annak négyzetmilliméterben
kb 3,3 felel meg. Nálunk 2,5 illetve 4-es vezeték kapható.
Ha budapesti vagy, mindkettőből adok 2-3 métert ingyen.
Szerk: A Lomexnél az ár csomagolási egységre vonatkozik,
de mindenből lehet 1 darabot, illetve akár fél métert is venni,
csak akkor értelemszerűen drágább lesz. -
CPT.Pirk
Jómunkásember
Kínlódok itt azzal, hogy miként lehetne precízen amplitúdó és fázismenetet mérni, erre szembejött velem ez az IC: AD8302, ez mindent megcsinál, csak meg kell mérni a kimeneteit sima AD-vel és egészen 2.7GHz-ig működik!
A szép a dologban az, hogy az ebayen 1000Ft alatt beszerezhető.
-
#53344
DasBoot
aktív tag
DonThomasino
#53327
DasBoot
aktív tag
válasz
DonThomasino
#53327
üzenetére
Donthomasino! Kell venni egy egyfázisú 230V-os frekvenciaváltót, persze ez nem minden motorhoz használható. Üdv.: Joe
-
yohnsee
tag
válasz
Day 'n' Nite
#53339
üzenetére
Ezért itt a fórumon a fejemet fogják venni, de próbáld meg a töltőt földeletlen aljzatba dugni.
Hasonló problémám volt a régi Toshiba laptopommal, csak ott keverővel volt összekötve és rettentő idegesítő hangot adott. Én a saját felelősségemre megszakíthatóra varázsoltam a földelés eret és amikor keverőre/erősítőre dugtam a notit, akkor kiiktattam.Szerk.: Persze, ha a földelt töltőről van szó, mert ez alatt a típusszám alatt találtam 2 és 3 eres tápkábellel ellátott változatot is.
-
-
#53339
Day 'n' Nite
tag
Day 'n' Nite
tag
Sziasztok!
Lenne egy kisebb problémám. Adott egy faék egyszerű erősítő, TDA2009-es IC-vel, az adatlap negyedik oldalán lévő kapcsolással. Én 18V-ról használnám, két 8 Ohm / 5 W-os hangfallal. A tápot egy laptoptöltő adná, konkrétan HP PPP012L. No, a gond az, hogy magas, sípoló-ciripelő hang hallatszik folyamatosan a hangszórókból, amint bekapcsolom. Alapvetően nem hangos, csak kicsit zavaró, és ha kap zenét is az erősítő, akkor még kevésbé hallatszik, de attól még böki a csőrömet a dolog. A tápegységből ugyan ez a zaj hallható, ha odanyomja az ember a fülét hozzá, ezért feltételezem, hogy innen ered a dolog. A kérdés az lenne, hogy vajon mivel lehetne megszüntetni. Keresgéltem eddig a neten, de egyértelmű választ nem találtam. Valahol írták, hogy a tápkábelnél nem árt, ha két ér ugyan olyan (keresztmetszetű/vastagságú), a töltőnek viszont koax kábele van, nem tudom, ez gond lehet-e?
Elnézést, ha esetleg valahol már volt ilyen kérdés vagy probléma, próbáltam mindenféle kulcsszóval keresni ebben a topikban is, de nem jutottam semmire. -
Kernel
nagyúr
válasz
kmisi99
#53330
üzenetére
Igen, ennyi az egész. Egyébként nekem egy 12V-os adapter és egy TA2024 végfok állandóan áram alatt van, ami egy 4.0 rendszer két hátsó hangszóróját működteti, hangkártyáról.
Az adapter egy jobbfajta típus, ami terhelés nélkül nem melegszik lényegében. A végfok nyugalmi árama 60 mA.
12V x 60mA = 0,72W
Ez 30 nap alatt csak 0,5 kWh. Lehet, az adapter is elvisz kb. ennyit. Miután ezt így kiszámoltam, már nem foglalkoztam azzal, hogy ki is kéne kapcsolni, amikor nem megy a számítógép (ami egész nap megy).
-
kmisi99
addikt
válasz
Kernel
#53326
üzenetére
Na így már simán értem. Ahogy néztem külön csak a relé nem nagyon kapható olcsóbban, sőt csak drágábban láttam, szóval marad ez a lap.
Na most az én értelmezésem szerint nekem elég csupán két csatlakozót felhasználni nem? Így gondoltam, szóval a piros vonal a +12V lenne, és amikor 5V ot kap a relé a TV től akkor átbillen a relé és máris vezetni fogja a 12V os ágat ezzel az erősítő áram alá kerül.
képTudom a tápnak így is lesz egy minimum fogyasztása, de 230v al amatőrként nem fogok szórakozni.
-
#53328
xxxjjjkkk
senior tag
DonThomasino
#53327
xxxjjjkkk
senior tag
válasz
DonThomasino
#53327
üzenetére
Átkötöd egy fázisúra, és raksz rá egy kondit.
Tekercselés szempontjából kb ugyan az a kettő.Vagy bekötteted a 3 fázist, azthiszem 3x6 amperig ingyen van.
-
#53327
DonThomasino
veterán
DonThomasino
veterán
3 fázisú villanymotor hogy tudok otthon körülmények között használni?
-
Kernel
nagyúr
Panelt még nem terveztem azzal, tehát csak azt írom, amit így hirtelen látok. Ha lent rákeresek például egy LM339-re, utána kiválasztok egy DIP14 tokot, akkor az úgy kerül be a programba.
Ilyen kis panelt ingyen lehet tervezni ezzel is, de itt is úgy működik, hogy ha PCB a végcél, akkor már az elején meg kell adni a konkrét típust.
Ingyenességi korlát: 250 Pins/Pads, 2 copper layers, 2m x 2m (78.74" X 78.74"), 30 signals simulatable, ELECTRA 250 pin version embedded. All functions active, no time restriction, no codes.
(#53323) kmisi99
Így jobban látszik:
USB 5V megy egyszerűen a GND és VCC-re . GND-IN rövidzár, hogy meghúzzon a relé.
A csavaros részre megy a kapcsolandó áramkör, így elrontani is nehéz.
A bemeneti és kimeneti oldal között bármilyen érintkezés tilos. Főleg ha 230 V-ot kapcsolsz vele, végzetes károk, áramütés lehet belőle. A panel alja sem érhet hozzá semmihez, megfelelően szigetelni kell.
-
Kipróbáltam az easyeda.com oldalt, de elakadtam. Hogyan tudom elmesélni, hogy U1 és U2 ugyanazon a tokban van?

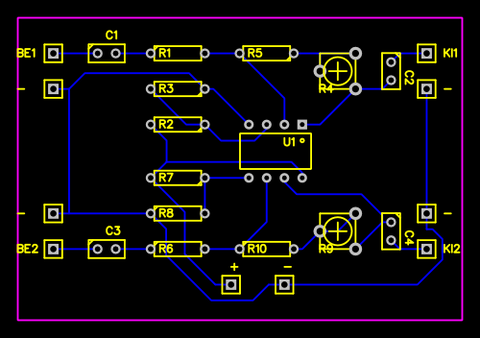

Elég csini nyák tervet sikerült csinálni, amit egy próbapanelen is le tudok gyártani.
Bár még nem kap tápot az IC...
-
Kernel
nagyúr
válasz
kmisi99
#53323
üzenetére
Nem azért írtam a GND-t, annak nincs köze az erősítőhöz. A linkelt relémodul is esetleg annyiból érdekes, hogy olcsóbb lehet, mint ha önmagában relét veszel, de ezt nem néztem mostanában.
Csak a relére van szükség, ki is lehet forrasztani a panelból. Maradhat a panelon is, de akkor kétféleképpen lehet meghúzatni:
- Közvetlenül a tekercse kapcsolt feszültséggel, de polaritáshelyesen, mert van rajta védődióda is.
- A panelra 5V tápot adni, de akkor a bemenetét GND-re kötni fixen, különben nem húz meg.A relé érintkezőjével pedig már bármit megszakíthatsz, 230 V-os áramkört is.
-
kmisi99
addikt
válasz
Kernel
#53321
üzenetére
Kösz, a linket. Bár nem teljesen értem. Szóval jön a TV ről egy sima usb kábelen a jel. Ha áram alatt van akkor zárja a megfelelő két csatlakozót? Ha meg elmegy az áram akkor megszakítja a kapcsolatot. Szóval pl az erősítő 12v os adapterének a GND, részét rákötöm, aztán azt zárja/ szakítja meg?
-
#53322
tordaitibi
veterán
kmisi99
#53314
válasz
kmisi99
#53314
üzenetére
Bemeno jelre kapcsolo kis szerkezet, egy opa, vagy ket tranzisztor, egy 20-30 sec kesleltetesu relezett/optotriakozott kimenettel.
A kesleltetes azert, hogy ha csond van a filmben, ne kapcsolgasson ki-be.
Hatranya, par wattos segedtap nelkul nem uszod meg, ami mindig standby-ba van.Ha a tv szetszedheto, keresel egy uzem kozben 5-24v kozotti tapot benne, es kivezeted egy relere.
Optocsatolo a legkorrektebb, de ez ismet segedtapot igenyel a kapcsolt oldalon.Vagy a tv hangszorokabelet kihozod a hangszorora, ekkor erosito sem kell.
Par w kijon, ha eleg, a problema megoldva.Nincs usb a keszuleken,'akkor az 5v maris mindent megoldana neked.
-
-
mezis
félisten
válasz
kmisi99
#53319
üzenetére
Nem találkoztam még ilyen szerkezettel. Talán mintha egy bejövő külön impulzusra kapcsolná (vagy kikapcsolná ?) a 230V-os fogyasztót. Tulajdonképpen elég lenne csak a csatlakozók meg a relé. Alaphelyzetben meg talán az NC kontaktuson van a 230V. Ha szerencséd van, ez lesz ami bekapcsolja a TV-vel a hangerősítőt.
A megfelelő dobozolásról, szigetelésről neked kell gondoskodni. -
-
kmisi99
addikt
Sziasztok.
Olyan dologra lenne szükségem, hogy adott egy házi építésű hangszóró ami a TV mellé fog menni. Na most ha már a TV távirányított akkor nem fog az ember végigsétálni a szobán, hogy ki be dugja az erősítőt.
Létezik valami pofon egyszerű olcsó, akár kínai ebayes kütyü ami távirányítóval összezárja az áramkört ha bekapcsolom, ha kikapcsolom akkor meg megszakítja.
Más alternatívát csak azt találtam hogy veszek 10 méter kábelt aztán a kanapéhoz elvezetem és odarakok egy kis kapcsolót, de az eléggé gányolós megoldás.
-
PHM
addikt
"Egyenáramú szempontból a kapacitás szakadás,"
Nem egészen, s ez különösen igaz az alu elkókra.
Ha valós, nagy bemenő ellenállású műszerrel mérsz feszültséget,
akkor is viselkedhet az elkó rövidzár szerűen.
Persze csak addig, amíg fel nem töltődik a műszeren keresztül.
Virtuális, végtelen belső ellenállású műszerrel ez a jelenség
hatványozottan jelentkezhet.
Az LM358 bipoláris műveleti erősítő, mg a TL06-07-08xx-ek
jFET bemenetűek. -
Lompos48
nagyúr
Hol a határ?
A határ az opamp nyílthurkú erősítése. Ez általában 100 000 nagyságrendű. Ez az állapot reprodukálható a visszacsatoló ellenállás megszakításával.
...ha bemenetre futó ellenállást megfelezem(110k), már 10x-es az erősítés.
Maxra tekerve a kapcsolásodban a potmétert az 12x lesz.
-
Egyenármú szempontból a kapacitás szakadás, tehát ott nem lehet 6V DC, még ha az IC kimenetén meg is jelenik. + A szimulátor szerint 9,3V AC jelenik meg rajt.
Gondolom a bemenő ellenállás, és a visszacsatolás közti arányt nem módosíthatom a végtelenségig. Pl. ha bemenetre futó ellenállást megfelezem(110k), már 10x-es az erősítés. Hol a határ? Az IC tápfeszültsége?
+ mi a difi a műveleti erősítők között? pl lm358 látszólag ugyanaz mint egy tl072.
-
csubuka
addikt
Sziasztok!
Tudnátok ajánlani megfelelő 12V "halogén trafót"? Nem hagyományos vasmagos, hanem valami "okosba" megoldás ez... de eredeti cljára használnám, csak legyen biztonságos. Az 1 USD-s, ebayes lehet nem az.
A jelenleginek valami gyíkja van, csak sivít, de nem üzemel még közvetlenül a kimenetébe dugott izzóval sem világít a fényforrás. Jól van bekötve, a 230V-on tényleg a kettőharminc van
Szóval döglött. Nem lehet valami túl nagy ára egy újnak sem gondolom. -
#53306
gyenesmartin
őstag
Kernel
#53305
gyenesmartin
őstag
válasz
Kernel
#53305
üzenetére
A felső 2 diódahíd az 1N4007-esekből épül fel. Az alsó 2 meg nagy áramú schottky diódákból. De akkor valószínűleg az alsó kettőt megtartom.
A felsők azok Egy DC-DC konverterre mentek amik TP4056-osokra. Azok kimenetei vannak sorba kötve még.
De amikor azokat ki is kötöttem, akkor is ugyanúgy 40V van ahol 20-nak kéne lennie.
A Schottky-k jól vannak bekötve, illetve valószínűleg az 1N4007-esek is, ha már kihúzták ennyi ideig. -
#53305
Kernel
nagyúr
gyenesmartin
#53303
Kernel
nagyúr
válasz
gyenesmartin
#53303
üzenetére
Valamilyen elkötésre tudnék gondolni, vagyis a gyakorlatban nem pont így valósult meg, ahogy a rajzon szerepel.
Mivel úgy emlékszem, soros Li-ion akkuk galvanikusan elválasztott töltéséről volt szó régebben, arra én is felhívnám a figyelmet, hogy mivel egy ponton (C4-C3) közösítetted a két felet, innen kezdve a két tekercs galvanikus elválasztása megszűnt, tehát nem alkalmazható soros akkuk töltésére a többi része sem.
Ha viszont úgyis összekötöd, akkor meg felesleges a sok egyenirányító, ennyi erővel mehetne a klasszikus megoldás:
-
#53304
Lompos48
nagyúr
gyenesmartin
#53303
Lompos48
nagyúr
válasz
gyenesmartin
#53303
üzenetére

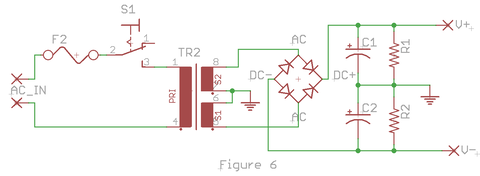

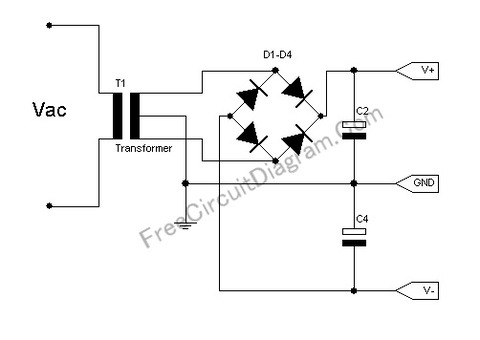

1. Hiányzik egy referenciapont. Az alsó dupla "táp" a közösítés miatt azt csinálja, hogy a két szimplát mindenképp eltolja egymáshoz képest. Így ezek nem használhatóak oda, ahol 2 db. 20V-os és egy 40V-os táp szükséges. (Ezt nem részletezted.)
2. Érdekes a 20V-os és 40V-os mért érték. 14Vac-ból hidas egyenirányítással 18.4. és 36.8V lehet a maximálisan elérhető 2 feszültség. Ezt a szimulátor pontosan kellene mutassa.
-
#53303
gyenesmartin
őstag
gyenesmartin
őstag
Sziasztok!
Szerintetek mi a hiba a kapcsolásban?
A VG1, VG2 az 14VAC. VM1 az 20V, VM2 40V, VM3 40V.
A VM2 miért 40V? Ráadásul úgy, hogy a diódákra 14VAC megy, valamint a 25V-os kondi órákon át elmegy minden baj nélkül. De mégis 40V van rajta, ami kiütötte így a konvertert ami rá van kötve. Konvertert kikötve, szintén 40V van rajta. -
A Hamlin relével kapcsolatosan nincsenek fenntartásaid nagyfrekvencián?
Ahogy nézem 100m-es csomagba van, remélhetőleg van kisebbe is. Az mond neked valamit, hogy 2.0525 mm?
. Ha jól értelmezem egy sima micro usb kábelt dugok rá aminek a vége a TV be van, szóval ha jelet kap akkor zárja az áramkört. Na de innen hogyan tovább? Látom van rajta 3 csatlakozó, na most ezekre mit kell kötni?
Új hozzászólás Aktív témák
ekkold- Tablet felvásárlás!! Apple iPad, iPad Mini, iPad Air, iPad Pro
- ÁRGARANCIA!Épített KomPhone i9 14900KF 32/64GB RAM RTX 5070Ti 16GB GAMER PC termékbeszámítással
- Telefon felváráslás!! iPhone 15/iPhone 15 Plus/iPhone 15 Pro/iPhone 15 Pro Max
- Azonnali A320 B350 X370 B450 X470 A520 B550 X570 chipset alaplap felvásárlás személyes/csomagküldés
- Bomba ár! Dell Latitude 7320 - i5-11GEN I 8GB I 512SSD I HDMI I 13,3" FHD I Cam I W11 I Garancia!
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
