#53500
gyenesmartin
őstag
gyenesmartin
őstag
Sziasztok!

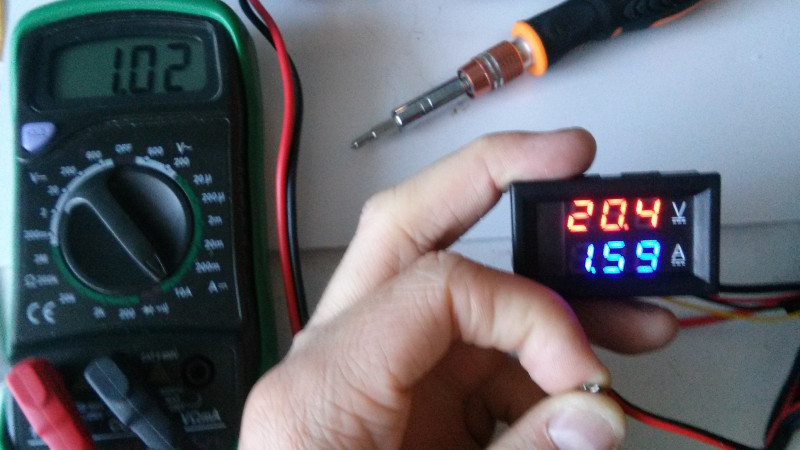

Ilyenkor mit lehet csinálni?
Alapból ilyen volt.

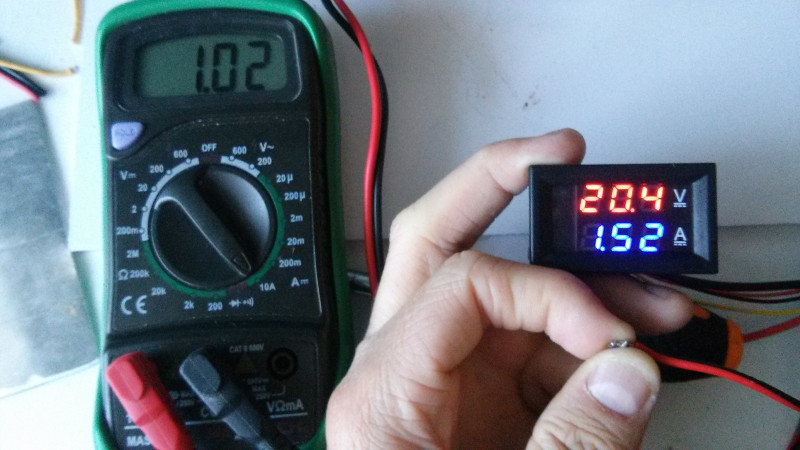

Ha a potit letekertem minimumra:

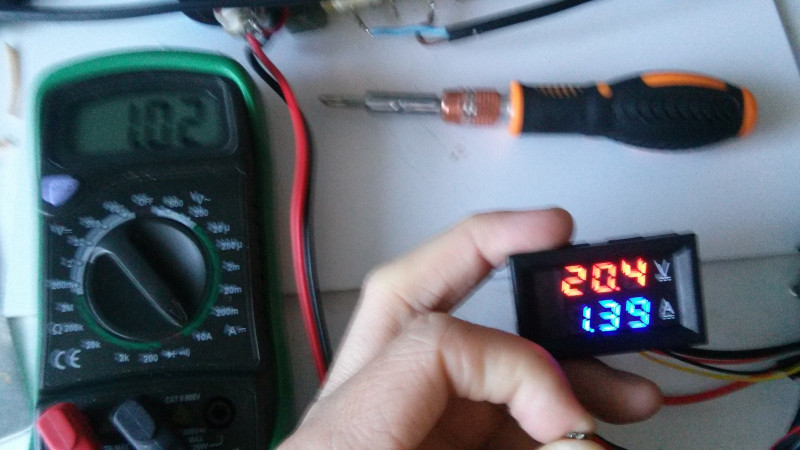

Maxra:
Írjak az eladónak?
A multiméter az pontosan mér.
A feszültséget jól méri, csak az áramnál van egy másfélszeres szorzó. -
Lompos48
nagyúr
válasz
DasBoot
#53497
üzenetére
Így rendben van! Az előző fogalmazás akár kissé kétértelműnek tekinthető. Úgy tűnik, hogy a műszer a Hold állásban - ugye, a funkció nevéből spekulálva - "tartja" a feszültséget, ami veszélyes lehet.
Szerencse, hogy a legtöbb műszer ezt a funkciót gombnyomásra produkálja, a ki- majd bekapcsolással ez a funkció nem marad aktív.
-
Kernel
nagyúr
Attól még a Graetz-puffer nem kerülhető meg, csak utána nem disszipatív szabályzó van, hanem step-down konverter, illetve további tápáramkörök is látszanak, de én csak fotón látom az említett panelokat.
Ezeket kellene mérni, lekövetni, hogyan alakulnak a bemeneti és kimeneti szintek, különbségek, töltőáram.
A step-down konverter törvényszerűsége, hogy kisebb tápfeszből nagyobb áramot vesz fel azonos teljesítmény leadásához, okozhat esetleg túlterhelődést, túlmelegedést, arra sem árt odafigyelni.
-
DasBoot
aktív tag
válasz
Lompos48
#53495
üzenetére
Amikor a hold be van kapcsolva, ugye rögzíti az éppen mutatott értéket. Ha 0 értéknél van ez aktiválva, értelemszerűen azt rögzíti. Nos, ha így mér feszültséget, akkor 0V-ot fog mutatni, akár van a mért helyen feszültség, akár nincsen. ...és, ha van, bátran ráteszi a 17-es, "akármilyenes" kulcsot...és puff. Erre azért illene odafigyelni, mert áramütést okozhat.
-
Kernel
nagyúr
válasz
DasBoot
#53494
üzenetére
Kefét lehet csiszolni, hiszen az új is lapos végű, csak később kopik hozzá a kommutátorhoz.
Csak értelme nincs szerintem. Ebben a rövid életre tervezett kisgép kategóriában, ha már körtüzes, rendellenesen melegszik, szokatlanul nagy áramot vesz fel, lehet kidobni a hibás forgórész miatt.
Önmagában sem a kommutátor, sem a szénkefe túlzott kopása miatt nem produkál ilyen jelenséget, attól még menni szokott. Legalábbis én soha nem láttam ilyet, ami ilyen kis piszkálásoktól megjavult volna (nyilván próbálkoztam én is, mielőtt fel kellett adni).
Megtévesztő lehet például a kommutátoron tapasztalt beégés is, amikor naiv dolog azt hinni, hogy szépen felpolírozzuk és milyen jó lesz. Miután épp a menetzárlat, illetve körtűz égeti be ilyenkor.
Ez nem olyan, mint a nagy teljesítményű ipari motorok (vontatás és hasonlók), amit felszabályoznak, kommutátort tisztítanak és sokáig használják.
-
DasBoot
aktív tag
válasz
dudika10
#53482
üzenetére
Üdvözlet! Azért a fáziskeresővel óvatosan kell bánni, mert az sem 100%-os. Mellesleg csak kétpólusú feszültségvizsgálót szabad használni és az emberi test nem minősül annak. Ráadásul mi van, ha tönkremegy benne a glimm? Mérésre TILOS használni, inkább fordítva: először a glimm, majd jöhet a műszer. Persze, az is igaz, hogy egy mérés, nem mérés. A fáziscerka viszont nem mér semmit. Sőt egy multiméternél, ha van rajta "hold" állás, ne legyen bekapcsolva, az is tud komoly problémát okozni, akár áramütés is lehet belőle.Üdv.: Joe
-
#53491
CPT.Pirk
Jómunkásember
Daszkalosz19
#53488
CPT.Pirk
Jómunkásember
válasz
Daszkalosz19
#53488
üzenetére
Sorba kell kötni a 110V-s tekercseket. Bal alsó és bal felső lesz az, ahová kötnöd kell 230-at, a két középsőt baloldalt meg össze kell kötni egymással. Ha bizonytalan vagy abban melyik a primer, akkor egy kis pár voltos AC adapterről tápláld meg az egyik oldalt, majd vigyázva mérd meg a másikon mi van.
*lemaradtam.
-
#53489
biker
nagyúr
Daszkalosz19
#53488
biker
nagyúr
válasz
Daszkalosz19
#53488
üzenetére
a 2x110 oldalon a középsőket összeforrasztod, a két szélső a 230V
-
#53488
Daszkalosz19
aktív tag
Daszkalosz19
aktív tag

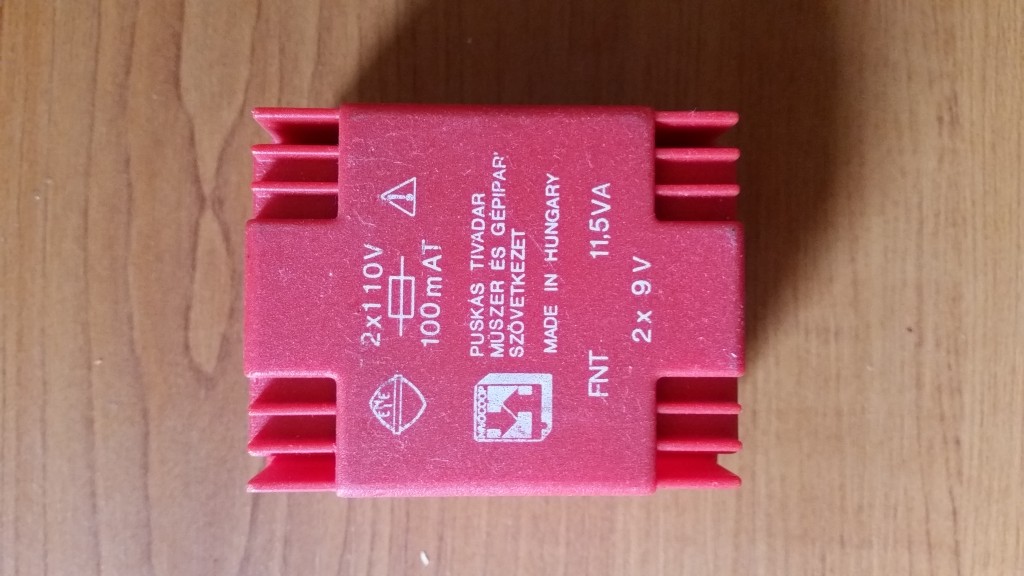

Sziasztok. Van egy 2x110V/2x9V-os trafóm! Hogy tudnám 220V-ra kötni? elvileg lehet. Melyik lábakra?
Köszönöm a segítséget
-
biker
nagyúr
Minden DSC panel ilyen, mindegy, de legyen DSC 1616 vagy 585 ha így jobb
Egy szabványos riasztó panel.
Van rajta egy kapcsoló üzemű táp, egy fet, egy 220 feliratú tekercs gondolom 220 mH és utána már mindenhol 12,7V-ot mérek, ahol szemre + táp kell legyen. Meg van egy 7805 ág, az szemre a panelen lévő optocsatolókhoz megynincs klasszikus graetz-puffer-stabkocka tápja
-
biker
nagyúr
DSC riasztókban vérprofi valaki?
Miért kell 16,5V AC-ről táplálni? Azon kívül, hogy ezt a kötsög feszültségszintet az ő tápjuk tudja?Áramszünet esetére 12V akku van benne, tehát tutti, elég a 12V DC
12V AC az kb 17V DC, tehát megint elég tölteni az akkut (14,4V)
Az összes szenzor 12V DCSzóval minek?
Nyugodtan beköthetem 12V AC-re, vagy valami instabil lehet, ami csak akkor derül ki, ha baj van? -
-
dudika10
veterán
A tucatnyi műszer között nekem évek óta van egy 1000 forintos piacos multi.
Arra, hogy megnézd, a kábel két vége összeér-e, az akku fel van-e töltve, vagy van-e 230V a konnektorban (azért utóbbihoz én használok egy fázisceruzát is pluszban, amit előtte ellenőrzök, hogy biztosan világít-e, egy mérés nem mérés, máshogy és máskor tervezek meghalni).Egy dologra érdemes figyelni. Csipogjon zárlatra. Az nagyon hasznos funkció.
-
#68216320
törölt tag

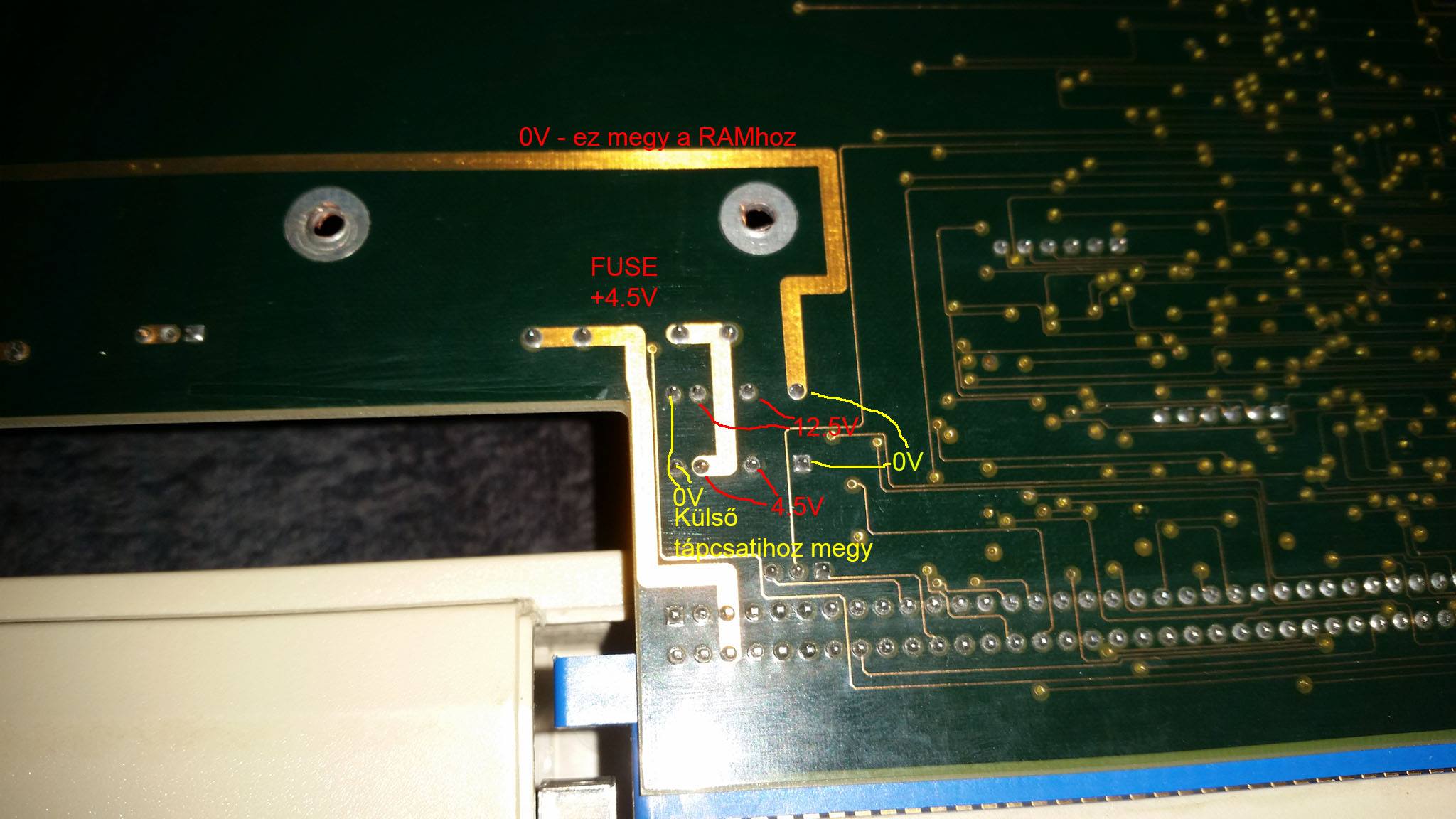

Van egy ritka, Protar A500 HD scsi hdd vezérlőm amiga számítógéphez. Olyan probléma van vele, hogy ha benne van a 72pin SIMM memória, nem idul el, de anélkül igen. Először a memória modulra gyanakodtam (ritka darab, 72pin, de DRAM ic-k vannak rajta, nem EDO-k), de aztán rámértem a lábakra ez alapján. A 10, 30, 59 lábakon szükséges 5V tápfesz helyett 0.005V-ot mártem. Azaz gyakorlatilag semmit. Elkezdtem kutakodni kicsit a panelon. A vezérlő azon a 86 pines csatlakozósoron keresztül kap tápfeszt, amivel a gépre van dugva. Van ugyan egy külső tápegység csatlakozója is, de "when a power supply is connected to the Protar, the A500 does not need its supply any longer, it gets its power from the Protar". Szóval elméletileg nem kell.
Csináltam egy képet egy reléről és a pcb-ről kis magyarázattal. Esetleg van ötlet, hogy miért nincs meg a ram-nál az 5V? Nem igazán értem ennek a szerintem 2 körös relének a működését, de olyan számomra, mintha a 12V-os körében lenne azaz áramkör, ami megy a memóriához. Ami ugyebár cseppet sok lenne neki.
-
#53476
FireKeeper
nagyúr
FireKeeper
nagyúr
valakinek Budapesten van esetleg ilyesmi SOIC8/SSOP8 átalakítója? mindössze két darab kéne, de nem szívesen várnék 2 hetet mire megjön kínából...
-
fero02
nagyúr
válasz
Batman2
#53461
üzenetére
Tegyél be egy szünetmentes tápot a szivattyú elé. Ha elmegy az áram az visítani fog és amíg intézkedsz a tűz sorsáról, addig a szivattyút is el fogja látni árammal. Régi motorral sem hiszem, hogy gond lenne a nem szabályos szinusz miatt (hisz nem huzamosan használnád így, tehát a melegedéssel nem lehet gond), de ha van cash akkor tudsz új szivattyút venni, amiknek már ez sem gond.
-
darvinya
titán
válasz
Batman2
#53471
üzenetére
A gond még mindig fenn fog állni, mert mikor nincs hálózati áram akkor kapcsolón sem lesz.
Magának a kapcsoló helyezete kell amit figyelni akarsz, ami nem 0/1, hanem 1/2 felel meg.
De ilyenkor külsőáramkör a vezérlés és azon keresztül figyeli a hálózatot és kapcsoló helyzetét. -
Lompos48
nagyúr
válasz
Batman2
#53463
üzenetére
A kapcsolóval párhuzamosan kötve az opto LEDjét (sorba mindennel, ami kell, kondenzátor, dióda), a kimenet csak akkor lesz vezérelve, ha van hálózati feszültség és a kapcsoló nyitott. Ezt lehet tovább ragozni egy logikával, ami figyeli a hálózati feszltség jelenlétét is.
-
Batman2
őstag
válasz
Lompos48
#53462
üzenetére
Játszhat, de akkor sem látom megvalósíthatóbbnak.
Egyrészt mert az optocsatoló LEDjének nagyobb áram kell, hogy világítson, mint egy tranyónak, hogy nyisson, másrészt mert azzal sem tudom sehogyan sem detektálni a kapcsoló nyitott vagy zárt állapotát, hálózat kimaradás állapotában.Ha leosztom a tranyónak a 230-at, hogy csak mondjuk 9v folyjon rajta, akkor viszont az elemnek az áramát is leosztom, mikor áramszünetben az tartaná nyitva a tranyót, az sem járható út.
Üdv.
-
Batman2
őstag
Üdvözlet mindenkinek !
Lenne egy vegyes tüzelésű kazános fűtés rendszer, amiben a víz mozgására keringető szivattyú segít rá.
Egy egyszerű kis riasztó kapcsolást szeretnék építeni, ami bekapcsol egy szirénát, ha hálózati kimaradás van, leáll a keringető, hogy időben észre vegyük, ne rakjunk többet a kazánra, vagy akár kotorjuk ki belőle az anyagot, hogy ne égjen, ne hevüljön túl a kazán.
A kis kapcsolást elem táplálná arra az időre, míg aktív, riasztási esemény van.Ez így még nem is lenne bonyolult, de annyival bonyolítanám a dolgot, hogy a szivattyú előtt van egy főkapcsoló és a riasztónak csak akkor kellene élesednie hálózat kimaradásra, ha a kapcsoló be van kapcsolva, tehát dolgozna a szivattyú, ha a rendszer le van kapcsolva, mert nem tüzelünk, üzemen kívül van,. akkor fölöslegesen ne ordítson a sziréna !
Akár hogy gondolkodom a dolgon, nem tudom a kapcsoló be, vagy ki kapcsolt állapotának figyelését is bele venni a kapcsolásba, mindenképpen megakadok a váltakozó áram miatt az érzékelésben, illetve, hogy 230V-ról van szó, és ne kelljen olyan tranyót használni feltétlen, ami 200V feletti feszültség tűrésű.
Ez lenne a keringető szivattyú táphálózata és a kapcsoló két oldalán levő hálózati rész figyelésével próbáltam valami kikalkulálni, de nem sikerült.
Tudna valaki segíteni, hogyan lehetne ezt megoldani ??
Üdv.
-
#53460
kmisi99
addikt
MasterMark
#53458
kmisi99
addikt
válasz
MasterMark
#53458
üzenetére
Sajnos azt nem tudom, annyit tudok annyira nem bír el túl nagy feszültséget. (12V még sima ügy neki). De ha jól tudom az eredeti arduinonak 20v se gond. Kérdezz rá az arduino topicban ott jobban vágják a témát.
-
#53459
Ganz-[HUN]
addikt
MasterMark
#53458
Ganz-[HUN]
addikt
válasz
MasterMark
#53458
üzenetére
azt láttam, de az encodingja az az általam látott legjobb.
Köszi mindkettőtöknek!
-
#53458
MasterMark
titán
Ganz-[HUN]
#53453
MasterMark
titán
válasz
Ganz-[HUN]
#53453
üzenetére
HDMI-DVI-t nézd meg, ha szerencsed van menni fog. (Nekem is azzal ment sokáig monitorral.)
Ha nem akkor gyári Xbox 360 VGA HD AV kábel.
Kompozittal ne foglalkozz, az krumpli minőség.kmisi99: Köszi, mit nem tud?
-
#53457
Kernel
nagyúr
Ganz-[HUN]
#53456
Kernel
nagyúr
válasz
Ganz-[HUN]
#53456
üzenetére
Úgy látom, 1280 x 1024 natív felbontású a monitor, HDCP támogatást nem látok, de hátha nem is kell.
http://www.waivingentropy.com/2014/08/21/xbox-360-hdmi-display-settings-guide/
The X360 also offers a number of other resolution sizes for a variety of monitors, including WVGA (848×480), XGA (1024×768), WXGA (1280×768), SXGA (1280×1024), WXGA+ or WSXGA (1440×900) and WSXGA+ (1680×1050).
Ezek ugyanis PC / desktop felbontások, míg a titkosított HD-felbontások 1080p, 1080i, 720p jelölések alatt futnak.
-
#53455
Kernel
nagyúr
Ganz-[HUN]
#53453
Kernel
nagyúr
válasz
Ganz-[HUN]
#53453
üzenetére
Nem működik visszafelé és nem is érdemes ilyennel foglalkozni, ha adott a HDMI-DVI lehetőség, ami elektronikailag átalakítást nem igényel.
HDMI-kimenetes set top boxoknál szokott lenni annyi megkötés, hogy csak HDCP-kompatibilis monitorral működik (legalábbis a felbontás korlátozása nélkül), a tartalomvédelem miatt. Ilyen lehet a konzolnál is, de ma már a monitorok általában tudják ezt.
-
#53454
kmisi99
addikt
MasterMark
#53445
kmisi99
addikt
válasz
MasterMark
#53445
üzenetére
Nyugodtan veheted a filléres arduinot. Pár fullosabb dolog kivételével mindent tud. Én bluetoothos távirányítós autót építettem vele.
-
#53453
Ganz-[HUN]
addikt
Ganz-[HUN]
addikt
csáó
Mivel szeretném a szobámból a TV-t kipattintani, és egy VGA monitort a helyére tenni, rákerestem a kompozit-vga átalakítóra házilag, de csak Vga-kompozitot találtam. Ez működik visszafelé is?
Egy X360 lenne rákötve.
Komponens videóval is jó lenne.
DVI is elérhető bemenetként. HDMI-DVI értelmesebb lenne? Mit javasoltok? -
#53452
Ribi
nagyúr
MasterMark
#53451
Ribi
nagyúr
válasz
MasterMark
#53451
üzenetére
Na az viszont más kategória. Legalábbis szerintem. Futtatni kell valami servicet ami nézi, hogy fut-e az exe, majd valahol (USB?) küld jelet az ardunak. Nem eccerű.
Néztem, hogy a gép ledjét se nagyon lehet lekapcsolni SW-ből. Vagy van valami bios beállítás vagy nincs. Nem igazán értem miért nincs erre állítási lehetőség. -
#53451
MasterMark
titán
Ribi
#53449
MasterMark
titán
Nem csak amiatt kellene az arduino. Olyat is szeretnék csinálni, hogy ha bizonyos exe fut a gépen, akkor kapcsolja ki a led-et teljesen. (Razer egér, profillal tud ilyet, hogy nem világít rajta a logó, ha megy a kijelölt exe. Valami ilyesmit.)
Egyébként meg tudom mérni, illetve ha lehetséges akkor az ellenállásos is érdekelne. (Egy másik gépen is csinálnám, de ott elég a sima dim.)
-
#53450
Kernel
nagyúr
MasterMark
#53448
Kernel
nagyúr
válasz
MasterMark
#53448
üzenetére
Ez nem arról szól, hogy "nehéz dimmelni", hanem nagy teljesítménynél veszteséges az ellenállásos megoldás. Csakhogy itt nincs különösebb teljesítmény, akár egy trimmerpotméterrel is lehet szabályozni.
Vagy trimmerrel kísérletezni, utána megmérni az értékét és fix ellenállással helyettesíteni.
-
#53449
Ribi
nagyúr
MasterMark
#53448
Ribi
nagyúr
válasz
MasterMark
#53448
üzenetére
Nem hiszem, hogy sokkal bonyolultabb kicsit számolni és tesztelni, mint berakni egy komplett arduinot 1 led miatt
ha tudsz mérni feszt, akkor megméred mennyi esik a leden, esetleg üresen mennyit mérni a pineken és onnan már saccra be lehet rakni pár ellenállást. Esetleg veszel pár ellenállást 30-40Ft-ért és próbálgatod. -
#53448
MasterMark
titán
Lompos48
#53446
MasterMark
titán
válasz
Lompos48
#53446
üzenetére
Egy mostani alaplapnál ez szinte lehetetlen. De ez biztos, hogy valamilyen szabvány.
Ribi: Nem tudom, tőlem kérdezed?
Pont arra írtam, hogy ellenállással dim-elni nehéz led-et, ha jól tudom. Mert meg kellene mérni, meg számolgatni, és különböző led-ekhez különböző kell, stb. -
#53447
Ribi
nagyúr
MasterMark
#53443
Ribi
nagyúr
válasz
MasterMark
#53443
üzenetére
Talán úgy is megoldható, hogy 2 ellenállást raksz a 2 kimenetre. A bekapcs ugye folyamatosan világít a HDD led meg villog ahogy villogtatja az alaplap. Mindkét ágra kötsz egy akkora ellenállást, hogy kb 2-3mA-t világítson. Ha mindkettőről jön a nafta akkor össz 4-6mA megy a ledre. Vagy ez így nem menne?
-
#53446
Lompos48
nagyúr
MasterMark
#53445
Lompos48
nagyúr
válasz
MasterMark
#53445
üzenetére
Akkor, ha maradna az az egy LED (bár cserélhető lehet az, ami ott van), akkor fel kell fedezni az alaplapon hova/honnan érkeznek a szálak ahhoz a konnektorhoz, ami a PWR és HDD LEDeket vezérlik (ha 2 van). Gyakorlatilag 5V-ról jön az egyik szál egy ellenálláson keresztül, a másik GND. Ez mindkét LED esetében. Aztán megyünk tovább.
-
#53444
Lompos48
nagyúr
MasterMark
#53443
Lompos48
nagyúr
válasz
MasterMark
#53443
üzenetére
Egy kétszínű LEDdel megoldható, csak 3 szálat kell hozzávinni. Pl. piros bakapcsolás, ha pedig a HDD is jelezve van, akkor keveredik a másik színnel. De lehet ragozni még néhány alkatrész hozzáadásával. A te féklámpa elképzelésed sem ördögtől való, megoldható. Az Arduino az ágyúval szúnyogra.
-
#53443
MasterMark
titán
MasterMark
titán
Üdv
PC házon az alaplapi power led-et és hdd led-et, hogy tudok a legegyszerűbben dim-elni? (Jól gondolom, hogy nem olyan egyszerű az?)
Az alaplap hány volt-ot ad a led-nek?másik kérdés: Egy Arduino Micro-val meg lehetne csinálni PWM-el? Illetve egy olyat, hogy az én házamon csak egy led-van, és erre a power led-et, és a hdd led-et is rátenni? Kb. úgy mint ahogy a féklámpa is kinéz, vagyis idle-ben világítana mondjuk 20%-on, ha pedig hdd aktivitás van akkor pedig mondjuk 50%-on villogna?
A programozás részét megoldom, csak arra vagyok kíváncsi, hogy ezen a Micro-n ezt meg lehet-e csinálni? (Szerintem igen, ahogy eddig elnézegettem.)Köszi.
-
-
Kernel
nagyúr
válasz
#68216320
#53431
üzenetére

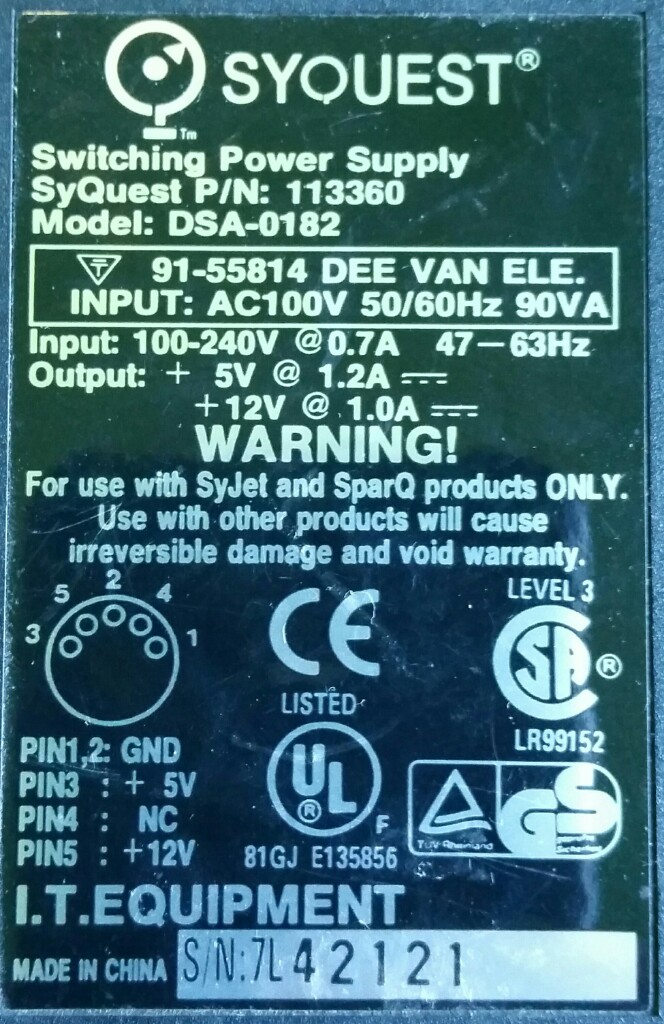

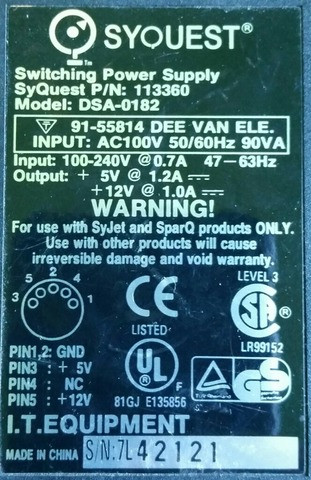

100 V névleges feszültség a világon sehol nincs, tehát értelme sem lenne. A látszólag értelmetlen DEE VAN ELE szöveg valószínűleg erre utal:
Tápok gyártásával foglalkozó taiwani cég. Mindent összevetve rejtély, hogy mit akartak azzal a keretes résszel kifejezni, szerintem ignorálható.
-
PH-User
addikt
Sziasztok Szakik!

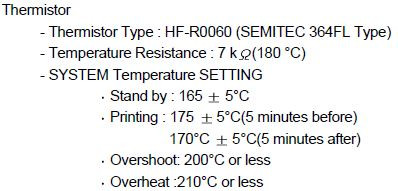

Samsung lézernyomtató tonerébe tehetek a gyári F63mA 250V biztosíték helyett F100mA 250V biztosítékot?
Égen-földön nem találok a környéken és nem bírok a nyomtatóval, kellene pár darab viszont csak 100-ast tudnék beszerezni.
A "Nyílt hő hiba" üzenetet dobja, majd kinyomja a biztosítékot.Köszi előre is!
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#53427
üzenetére
Hmm tényleg. A Schottky diódák talán még kapacitás terén is jobbak lesznek a felépítésük miatt. Úgy emlékszem ESD célra is ilyenek vannak benne az OPA-ban.
Egyébként még mindig félek egy kicsit ettől a videó multiplexeres osztótól. A 10pf-es kondik csak a helyet foglalják, a megfelelő kompenzáló értékek kiszámításához tudni kellene a leágazásokon lévő parazita kapacitások értékét, de az meg a nyáktól fog függni, szóval nem lehet előre tervezni... Lehet valamilyen állítható poti kellene oda négy darab, aztán szkópos méréssel beállítani a megfelelő értékre.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#53426
üzenetére
Kapásból nagyon jól néz ki. Ami én módosítanék, azok a védődiódák, a BAV helyett valami Schottkyt tennék a feleakkora VF miatt. Az OPA +-Vs maximális feszültséget enged meg. Nagyobb esetén bizonyos parazita (substrat) diódák mehetnek át vezetésbe és tehetik tönkre a chipet (ahogy emlékszem).
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#53425
üzenetére

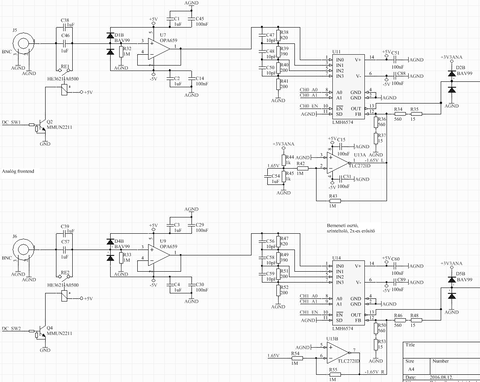

Igen, a szövegből én is ezt szűrtem le. Átalakítottam mindent, most itt tartok:
A bemeneten a két kondi egyike MKS2-es Wima alacsony frekvenciára, a másik meg X7R kerámia nagyfrekire. Gondolom ez így működhet párhuzamosan a MHz-es tartományban is.
Buffer után került az osztó ami már nem unity gain stable így 2x-es az erősítése. Annak a FB lába a belső erősítő - bemenete, így oda a TLC272 kapcsol -1.65V-t, amitől végül +1.65V-re lesz ültetve a jel. Kipróbáltam ezt a dolgot a Tinában, elvileg jól működik.
PGA még nincs a körben, azt még ki kell találnom aztán oda menne az AD meg az a gain phase IC.
Eddig mit gondoltok?
-
-
Kernel
nagyúr
válasz
V.Stryker
#53420
üzenetére
A megadott érték impedanciát jelent (frekvenciafüggő váltakozóáramú ellenállás). A multiméterrel csak a tekercs DC-ellenállását tudod mérni, ami az induktív jelleg miatt kevesebb, így csak becsülhető, hogy melyik szabványértékhez esik közel.
Arról nem beszélve, hogy az impedanciagörbe is milyen jó görbe tud lenni.
Egyébként a szervizszakmában is természetes, hogy a tudást is meg kell fizetni. Akár a nem szakmai tudást is. Tehát ő tud valamit, amit te nem tudsz, aminek potenciális értéke van.
A többi már megegyezés kérdése, amit a piac határoz meg (szabadáras szolgáltatás).
Piacra is kimegy a vevő, az eladónak is van egy elképzelése. Ha a kettő nem vág össze, nem jön létre az üzlet, ez csak ennyi.
-
V.Stryker
nagyúr
Ha rámérek a hangszóróra, akkor ott ki tudom mérni, hogy hány Ohmos? Csak mert nem ír rajta semmit.
A mostanival az a gond,hogy max hangerőfele lenne használható annál az utazósebességnél, ahol én megyek. Viszont ott már torzít. Ezért ki kéne cserélni. Van egy srác aki csinálja, de 5k-t kér az ebayről rendelhető hangszórókért, ami f.szság, mert tuti 500 forintért rendeli, amit magam is megtehetek. Viszont a mostanin nem ír semmit, annyi adatom van, hogy 36mm az átmérője és max amit még kimérek.
-
pjen
félisten
válasz
V.Stryker
#53417
üzenetére
Pont akkor szólna dupla hangerővel ha 4 Ohmos lenne.Akkor jó lenne az 1w os hangszóró,hogy ne legyen túlvezérelve.Viszont a végfokon dupla áram folyna,ha nem védett akkor leégne,ha védett a határolásnál durván torzítana.Természetesen nem muszáj felhangosítani jobban mint ahogy a régi szólt.
-
-
V.Stryker
nagyúr
Lehet, hogy buta kérdés, de nem ez lesz az első.
Szóval van még egy headset, aminek ki kéne cserélni a hangszóróját. Ilyen kis 3,6cm-es hangszórócska. Valaki mondta, hogy lehet cserélni olyanra, ami kétszer ilyen hangerővel szól. Ilyen esetben csak azt kell nézni, hogy ugyanúgy 8 Ohm-os legyen és 0,5W helyett mondjuk 1W-os?
Az , hogy kétszer annyi W-os, azt is jelenti, hogy kétszer annyi energia kell a meghajtásához, tehát a headset gyorsabban fog merülni?
-
Lompos48
nagyúr
válasz
V.Stryker
#53412
üzenetére
Kijelző tipusa mi lenne?
Ami található a piacon. Csak közös katódú kell legyen ehhez a kapcsoláshoz. Az eredetihez is ilyen kell.
Például ilyen, de színt méretet te döntsd el inkább.

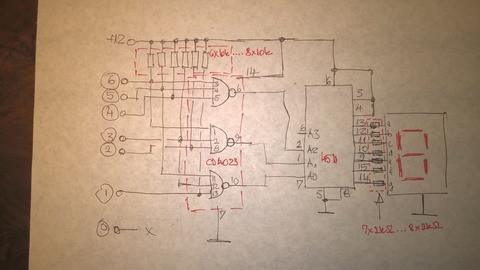

Ez az ellenállás létra tök ismeretlen számomra. Ez hol van a rajzon?
A bemeneteket a pluszra kötő ellenállássor meg a 4511 kimenetei és kijelző közé kötött ellenállások. Természetesen lehet diszkrét ellenállásokkal is szerelni, de helymegtakarítás szempontjából gondoltam így. A kimenetiekhez olyat kell keresni, amiben az ellenállások teljesen különállóak.
Csak példaként ilyesmi:
-
Lompos48
nagyúr
válasz
V.Stryker
#53409
üzenetére
De a rajz szerint mintha pozitívot kéne kapcsolni vele....
Nem. Azért vannak a felhúzó ellenállások, hogy kapcsolás nélkül a bemenetek '1'-es állapotot lássanak, kapcsolva (testre) pedig '0'-t. Az végig volt gondolva.
Kijelzővel együtt összesen 5 alkatrész van benne, amiból a 2 IC ekkora:
ellenálláslétra:
kijelző pedig:
Természetesen a linkelt rajz is ugyanolyan jó. Az 5V-ról működik, mert TTL áramkörökkel gondolták. Két áramkörrel több van benne és az 5V-os logika miatt jóval érzékenyebb (is lehet) zavarokra.
-
V.Stryker
nagyúr
válasz
Lompos48
#53408
üzenetére
Köszönöm.
Biztos,hogy egyszerűbb, mint a diódás verzió? Amúgy a gond szerintem az vele, hogy a bal oldalon lévő számozott érsz, ami a képen az fekete bögyő, az negatívot ... vagyis testet tud csak kapcsolni. Ezt nem tudom megváltoztatni, mert nem kötés kérdése. De a rajz szerint mintha pozitívot kéne kapcsolni vele....
Mondjuk a dióda állását nézve.... az én rajzomon is.
Na várj.... egy másik verzióban ezt az egészet így csinálták meg.
-
Kernel
nagyúr
válasz
V.Stryker
#53402
üzenetére
7 segment common anode LED display
Lehet nagyobb terhelhetőségű az ellenállás, csak annak a mérete is nagyobb, emiatt kellemetlen. 1 W felesleges oda, de negyedwattos, félwattos ellenállások beszerzése nem lehet probléma.
-
V.Stryker
nagyúr
-
![;]](http://cdn.rios.hu/dl/s/v1.gif)
. Egy villamosságban nagyon elmaradt országban:
Új hozzászólás Aktív témák
ekkold- Nvidia GPU-k jövője - amit tudni vélünk
- Házimozi belépő szinten
- Le Mans Ultimate
- bitpork: Augusztus 2- szombat jelen állás szerint.
- Autós topik
- eMAG vélemények - tapasztalatok
- Milyen egeret válasszak?
- Információbiztonság, kiberbiztonság, adatvédelem
- OTP Bank topic
- iPhone-t használók OFF topikja
- További aktív témák...
- Telefon felvásárlás!! Apple Watch Series 9/Apple Watch Ultra/Apple Watch Ultra 2
- iKing.Hu - Apple iPhone 14 Pro Max - Deep Max - Használt, karcmentes
- ÁRGARANCIA!Épített KomPhone Ryzen 7 9800X3D 64GB RAM RTX 5080 16GB GAMER PC termékbeszámítással
- LG UltraGear Gaming Monitorok: FRISS SZÁLLÍTMÁNY -30%
- Bomba ár! Dell Latitude E5570 Touch - i5-6300U I 8GB I 256SSD I 15,6" FHD I HDMI I CAM I W10 I Gari
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
