Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
nyogo83
senior tag
válasz
Sokimm
#53295
üzenetére
Fentebb mar jeleztek 1 hibat, en mondanek mast is.
Nyugodtan "masolj" le egy nyomogomb matrix bekotest(google keypad matrix resistance ladder), pl ezt : [link].
Ha ez megvan, akkor szepen serialban kiiratod, hogy milyen erteket lat az arduino es azokat az ertekeket felhasznalva megcsinalod a kodot.Az arduino 5V-os tapfeszultsege sose lesz kereken 5V, van hogy 4,9-5,1V van hogy picit nagyobb a szoras.
Raadasul a 10 bites felbontas miatt ennek a feszultsegnek a lepeseivel kellene szamolni. (Kerek 5V-nal 1 "egyseg" 4,88mV).
Ehhez meg hozzaadodik az ellenallasok precizitasa, stb. Soha nem fog pontosan ugyanannyira kijonni, mint amit kiszamolsz "papiron". -
PHM
addikt
Ha a kimeneti kondenzátor lába lóg a levegőben, nem fog feltöltődni.
A virtuális műszer bemeneti ellenállása valószínűleg végtelen,
így a kondenzátor, - ami gondolom nem ideális alkatrészként
szerepel a programban, - hozzá képest rövidzárat jelenthet.
A neminvertáló bemenet egy ellenállás osztóval féltápra van hozva,
ezért egyenáramú szempontból a kimenet is féltápon van. -
-
Sokimm
senior tag
válasz
nyogo83
#53258
üzenetére
Kicsit számoltam (tanácsok alapján feszültségosztó elven, az 5V logikai magas és a 0V logikai alacsony között elhatároltam 17 részt (rövidzár és szakadás esetén a 0 és 5V-ot nem vizsgálja a rendszer), amiből ugye 16 elem a gombok (4x4).
Ez alapján (5/17=0,29V) lépésenként csökkenő rendszer alapján, a következő ellenállásokat tenném be (vásárolnom kell még
).
A képen látható módon van bekötve. A barna, a zöld , meg a szürke vezeték is ellenállás akar lenni. A többi vezeték, vezeték marad.
Az értékek leolvashatók a képről, ami alapján a konkrét érték a gombokra értve, az alatta levő táblázatból kiolvasható.
Az szürke ellenállás nincs még meg.
Így elméletileg a maximum 1024 analog jel értékét fogom majd mérni, (amit csak az ellenállások bírnak a tűréshatárokat beleértve +-5%), aztán a lehúzó ellenállást még ki kell találnom.
Ha valami hibát láttok benne, köszönöm, ha jelzitek!
-

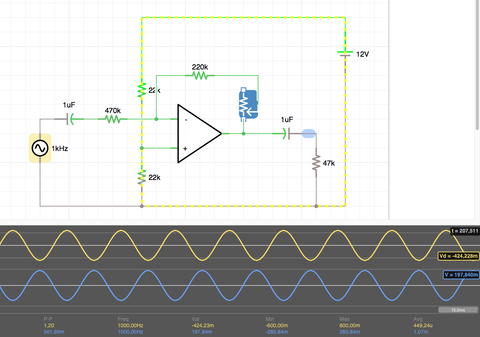

Berajzoltam a szimulátorba, de nem teljesen értem.
Ha a kimenetre nem teszek terhelést, állandóan 6V-ra erősíti a bemenő jelet, függetlenül a potenciométer állásától. Ha beteszem a terhelést, már reálisabnak tűnő értékeket kapok, de a poti állásától függően vagy csillapít(280mV, erősítés: 0.4), vagy alig erősít1,56V(2,6x erősítés).
-
válasz
Lompos48
#53290
üzenetére
Szerintem elég lesz, bár majd kiderül. A rádiót 13-ason szoktam hallgatni, de a vonalbemenetre kötött TV-re kapcsolva 30-asig fel kell tekerni, hogy azonos hangerőt kapjak. A fejhallgató kimenetről hajtom meg, mert így a TV távszabályzójával tudom irányítani a hangerőt, és azt hallom amire a TV-t kapcsolom(UPC box, Médialejátszó).
-
Egy rádióerősítő és a TV közé kellene. Ha elég hangos (szobahangerő) a TV és átkapcsolok rádióra, lerepül a fejem úgy üvölt. Szóval felerősíteném a TV jelét, de annyiféle erősítő pédát/rajzot láttam... Melyika jó választás ilyen célra?
PL ez jó?
A 12V-ot adhatom sima dugaszos tápról?
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#53286
üzenetére
Izé, csak hogy képben legyen minden, ez még mindig a tervezett mérőműszerem, ami DDS-el állítana elő mérőjelet, amit a mérendő láncon átvezetve és azt visszamérve, annak amplitúdó és fázis paramétereit nézné a mérés frekvencia tartományában a megadott frekvenciákon. Ez jelenleg a DDS képességei miatt maximum 50MHz-re van tervezve. Erősítők, szűrők, vezetékek mérésére, stb.
Esetleg némi alap oszcilloszkóp funkció is kerülne bele (miért ne?), de az már PC oldali kérdés.Viszont azt hiszem át kell gondolnom mindent. Az AD-k esetén megoldható, hogy mindkettő 0..1Vpp tartományban mérjen, és akkor őket lehet közös úton járatni. Lehet kell még egy második osztó IC is a PGM elé hogy biztosan benne legyek 0..1Vpp tartományban minden mért jelnél, de ez mondjuk megoldható.
Így persze a komparátorokkal kell valamit csinálnom. Ő velük fázistolást szeretnék mérni. Ez lenne az elv:
ahol a fotodiódák meg az ellenállások és a táp helyén lenne 1-1 komparátor kimenete, -a komparátorok inverz módon lennének bekötve- (a komparátorok egyik bemenetére az előállított, a másikra a mért jel menne), a többi részt meg az FPGA-ban valósítanám meg. Így a számláló értéke arányos lenne a fázistolás pontos értékével, ráadásul a pozitív és negatív fázistolás is meg lenne különböztetve. A nagy frekvencián járó FPGA-nak ez a mérés nem okozhat gondot.Hmm most beugrott, hogyha leosztom a kör elején a DDS-el előállított jelet a 0..1Vpp tartományba a komparátorok számára, akkor mehet az AD-k mellé a komparátor is, így nem kell külön osztó és erősítő neki, csak egy fix osztó a DDS-re menő bemenetre. Így amikor az osztó..PGM lánc megfelelő feszültség szintet állítana be az AD-k számára, akkor a komparátor is tudna menni. Hmm.
-
-
CPT.Pirk
Jómunkásember
Analóg frontendem a tervezés alatt lévő kütyümben single-ended, 3.3V tápfeszültségű rail-to-rail pufferben végződik, vagyis 3,3Vp-p jelszint előállhat a kimenetén. Ezt két AD és egy komparátor méri. A komparátor nem érdekes most, viszont az AD-k igen.
Az egyik AD az egy 1MSPS-es de 16bites, a másik meg kis felbontású, de 100MSPS-es gyors AD lenne. Így lenne egy nagyon precíz AD-m a MHz tartomány alatti jelekre, meg egy gyors az az felettiek számára.Viszont ezek a gyors AD-k csak 1..1,6Vp-p jelet viselnek el a bemenetükön, míg a lassú AD-m meg jóval többet, hogyan lehetne értelmes módon összehozni ezt a két AD-t ugyanazon a vonalon? Tegyek egy osztót a gyors AD elé, mindezek elé meg mondjuk egy PGA-t, hogy kis jelszintek mérése se legyen gond?
-
Kernel
nagyúr
válasz
daninet
#53275
üzenetére
Kérdés, hogy mit mértél, mert a klasszikus generátor nem dinamó (nem egyenáramú), az újfajtákban pedig dióda van beépítve és egy túlfeszhatároló Zener-dióda, ami lehet zárlatos is. Tehát egyiknél AC-t kell mérni, másik DC.
Külsőleg pedig nem épp a forgási ellenállást kellene nézni, hanem az elektromos ellenállást például.
-
daninet
veterán
válasz
Lompos48
#53277
üzenetére
Volt kb 12 dinamóm mindenféle bringa bontásból egy zacskóban, köztük pár minőségi német darab ami szinte ellenállás nélkül forog, de fele rossz.
Tippre én valami nedvesség bejutás/korrodálás/zárlat kombót mondanék problémának.
Holnap egyet szétvágok az aljánál, megnézem mit találok belül. -
daninet
veterán
Sziasztok!
Hogy tud egy bringa dinamó elromlani? Forog, de a feszültség 0V. Érintkezések nem korrodáltak, érezhetően van ellenállása is. Igazából szétszedni nem nagyon lehet, de a dolog elméletben érdekelne.
Illetve van egy rakás dinamóm amin gyenge feszültséget mérek csak, 2-3V max. Az ilyen elgyengülést mi okozza? -
didyman
őstag
Ez azért felemás kérdés. Vidéken az alkatrészbolt olyan, hogy még 324 egyéb dolgot is árul, de így is mindenből pár darab fogy el, fél éven belül. Amikor áruért megy az ember, vagy felcsapja a HQ/Lomex oldalát rendeléshez, akkor is keveset vesz, de muszáj, mert nem várhat heteket a vevő, hogy megjöjjön, ami kell. Így meg muszáj nagy árrést raknia a filléres alkatrészekre, gondolj bele: vesz 100 ellenállást 6 Ft/db áron, ha adja 10 % haszonkulccsal, akkor kemény 60 Ft-ot keres rajta, azalatt a fél év alatt, amíg elfogy. Megmozdulni nem érdemes érte. Ha nagyobb város és kifejezetten alkatrészboltként meg tud élni, akkor már tud lejjebb menni az árakkal, az szerencse, de pár vidéki városban tapasztaltak alapján, ez azért nehéz. Ez van sajnos. cserébe nem te utazol, illetve fizetsz postaköltséget, összességében olcsóbban ki lehet jönni így. Persze ha tízezerért vásárolsz be, annyiért érdemes elmenni is többnyire.
-
And
veterán
"Máshol is ennyire lehúzosak az alkatrészkereskedők?"
Ez az egyik opció. A másik meg az, hogy 50 km-es körzetben egyáltalán nincs alkatrészbolt, de ez semmivel sem jobb az elsőnél. Ha pár alap alkatrész kell gyorsan, akkor mindenképp jobban jársz a drága közeli bolttal, ha meg nagy tételben rendelnél, tele egy csomó egzotikus alkatrésszel, akkor úgyis a neten rendelsz webshop-ból, néha közvetlenül a gyártótól. Egy pici helyi üzlet nem fog raktáron tartani olyan alkatrészeket, amelyekből szökőévente fogy egy darab, úgyhogy nem nagyon találsz nála ilyesmit, ott már az ezer forintos tok is egzotikusnak számíthat. Felénk bő két évtizede sajnos már csak a második lehetőség él, egyáltalán nincs ilyen profilú üzlet a környéken. -
didyman
őstag
válasz
Kernel
#53265
üzenetére
Szép történet! Az AS15 cseréjét azért megmondom őszintén, szóval emelem kalapom! Én amikor itthon szoktam csinálni, és nincs forrólevegőm, akkor az ekkora tokot még simán leszedem a TCP-S-sel, és fel is rakom (nem is egyenként, hanem körbefürdetve a lábakat egy nyolcas, lapos heggyel), de a pisztollyal így feltenni, azért az nem piskóta. Igazad van, a megszokás, vagyis megtanulás nagyon fontos (fényképezőgépnél is tipikus dolog).
-
#53270
gyenesmartin
őstag
PHM
#53269
gyenesmartin
őstag
Azt nem tudom milyen fajta. De a környéken ez az 1 elektronikai bolt van. Az emberek azért járnak le, hogyha valami tönkrement a készülékükbe azt gyorsan megvegyék. Még ha ilyen áron is van.
Ez még régebben volt. Tranzisztorokat egész jó áron lehetett kapni ott. Nem tudom nyitva van-e még. -
#53268
hNp88
aktív tag
gyenesmartin
#53267
hNp88
aktív tag
válasz
gyenesmartin
#53267
üzenetére
??? azt hogy?
-
válasz
dudika10
#53230
üzenetére
Ma körbenéztem a helyi alkatrész kereskedőnél, és igencsak elszomorodtam. Volt kirakva Fahrenheit 28020, amiért több mint 8ezer forintot kérnek. Egy 5x10cm-es forfüles próbapanel 420.-(HEstore-ban 270.-), egy 7x12cmes-es lekerekített élű műanyag doboz 660.-(HEstore-ban 2db SPD10, 2x228=456.-)
Máshol is ennyire lehúzosak az alkatrészkereskedők?
Viszont a Lidl-be vettem rendszerező barkácsdobozt egy ezresért. Ezek a racsnis bit készletek mennyire használhatók? Vagy vadásszam le egyesével ami éppen kell?
-
Kernel
nagyúr
válasz
didyman
#53263
üzenetére
Szép forrasztásról az jut eszembe néha, amikor szervizben dolgoztam, egyszer jött egy Ramovill-ellenőr, az általuk forgalmazott készülékek garanciális javításainak ellenőrzésére. (Konkrétan a beépített alkatrészeket nézték ilyenkor.)
Egy HS280 hangdobozt szedetett szét velem, majd hosszasan vizsgálta a hangszórók forrasztását, mert az gyanúsan jól nézett ki, tehát mintha gyári lenne. Ez ugyebár azt jelentené, hogy a hangszórót esetleg nem cseréltem ki, hanem elloptam, a raktárba pedig leadtam helyette egy másik rosszat. (Rossz hangszórókhoz egyébként úgy lehetett jutni, hogy voltak fizető javítások is, amikor a rosszat nem vitte haza az ügyfél.)
Bár részben felháborító is volt a helyzet (nehogy már az legyen a baj, hogy normálisan forrasztottam, nem gányoltam), de másrészt röhögtünk is rajta a háta mögött. Ez nyilván nem bizonyít semmit, én így forrasztok és kész.
Természetesen a szlovák pillanatpákával, ami nekem a legjobb, mivel magam szabályzom a hőmérsékletet. Vagyis mindig csak addig nyomom, amíg éppen olvaszt, utána elengedem és így tovább.
Későbbiekben a finomabb dolgokhoz vékonyabb rézhuzalból készült hegyeket szoktam felrakni és/vagy a hosszával is lehet szabályozni a teljesítményt.

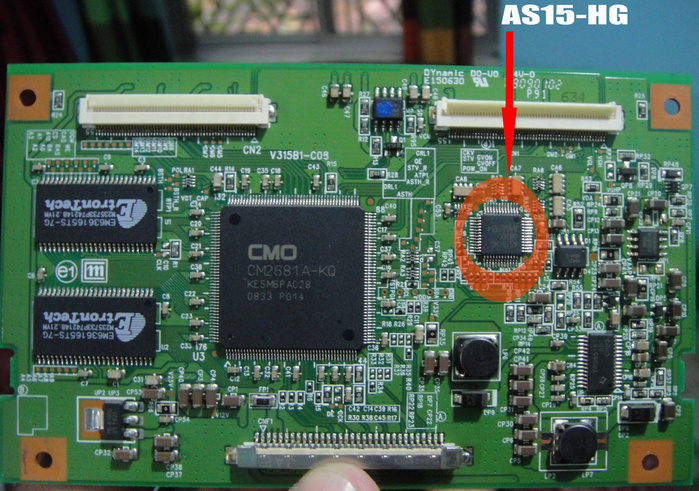

T-Con panelon az AS15 felrakásához például 0,5 mm-es drótból készítem. Külön előny, hogy mindig a kívánt szögbe lehet hajtani és szűk helyekre is befér.
A gyanta lemosása után nem sokan mondanák meg, hogy nem gyári. Kár, hogy nem fényképeztem még le utána, de nem sok mindent lehetne látni, kb. ilyet kell elképzelni:
Kattogós Wellert a honvédségi hírműhelyben használtam, azt is meg lehetett szokni, de utána visszaszoktam pillanatpákához. Tehát azt próbálom ezzel hangsúlyozni, hogy megszokás kérdése is. Ugyanakkor vannak, akik képtelenek a hőfokot kézzel szabályozni, csak nyomják egyfolytában, égeti a panelt, ezzel nem lehet mit kezdeni.
-
didyman
őstag
válasz
xxxjjjkkk
#53257
üzenetére
Mit is mondjak, az én forrasztásaim sem olyan mutogatni valóak sokszor. Tudok persze szépen (a végfokomra büszke is vagyok), de általában gyorsan forrasztok, ott meg az a szempont, hogy jó legyen, nem pedig az, hogy szép. Persze nem taknyolás, úgy mondanám, hogy rutinos forraszok.
Volt egy műszaki tanárom, aki azt vallotta, hogy ami nem szép, az nem is lehet jó. Gondolhatod, hogy voltak viták közöttünk erről. A szerszám azért sokat számít. Jó eszközzel sokkal könnyebb szépen is dolgozni. Volt olyan, hogy 1206-os SMD-t pisztolypákával cseréltem, mert csak az volt kéznél. Sikerült, nem lett csúnya sem, de azért nem olyan jó dolog. -
Használtok áramkör szimulátort? Az icircuit-ról van vélemény? Mivel multiplatform, nem csak OS X alatt, hanem tableten, sőt telefonon is fut. Bár fizetős, de mint egy jó szerszám 1-2 ezrest megér nem?
-
xxxjjjkkk
senior tag
válasz
didyman
#53254
üzenetére
Vau vau, de:
A parkside pákával(ami a maga nemében jó egyébként) se forrasztottam olyat ami leesne, olyat gányoltam vele, hogy az on mindenre futott, csak a panelra nem, no ez megszűnt.
Gondolom valami hasonlo user error végett, vagy csak simplán a szar ón miatt(pl olcso olommentes, soha többet), grillezi a panelt, persze, hogy leesik. Vagy élből 400+ fokos az a páka...De a HE forrasztas 1x1 topicját végigolvasva(utóbbi 15 év), ez egyértelmű user error. Javaslom neki is, meg bárkinek, mert az alapoktól egészen az smd ig, mindenről van benne szó, és szerintem az összes tipikus hiba többször ki van tárgyalva benne.
Taknyolni bárki tud, de szépen forrasztani, már kevésbé.(mondanám ezt nagy pofával, de az én forrasztásaim se tökéletesek, finoman szólva sem, de legalább tud mit kéne elérni.)
No mindegy, csak egy valamilyen pákát hasonlítani, egy bármilyen hőfokszabályzóshoz állomáshoz, azért meredek. -
Sokimm
senior tag
válasz
nyogo83
#53255
üzenetére
Köszönöm a linket, az ellenállás értékeket holnap ki is próbálom, milyen szinten húzza szét a lépcsőket (két érték közti távolság).
A meleg víz feltalálás a cél pedig, mivel saját include file létrehozása (mivel a meglévőket míg felfogom, értelmezem, és utána esetleg mást is szeretnék vele, vagy túl nagy a mérete, akkor gáz van), és a programozási tudásom mélyítése a fő csapásirányom.
Az ellenállásra neten találtam pár megoldást, (kettőt már meg is valósítottam), de eddig az analog olvasás során minimum 9, de inkább általában 11 különbség van két elemi gombnyomás értéke között. Ez borzasztóan kevés, amikor egy 4x4-es billentyűt, 1024 részre osztod, akkor 64-el kéne eltolódnia minden értéknek. (0, 64, 128....1024)
Persze tisztában vagyok vele, hogy nem lineáris a dolog, tehát valami aránytalanság lesz a kis ellenállású részeknél (az eddigi mért adatok, és a net is ezt bizonyítja sajnos), de jó lenne azt a görbét kiegyenesíteni...
(nah itt már kevés a fizika (elektronikai) tudásom, de lehet hogy ha a neten sem oldották meg még, akkor nem is lehet... (csak én voltam/vagyok naív))egy szó mint száz: köszi a linket, az ellenállásos rész hasznos, az include-okat hanyagolom.
A hőmérsékletre meg 12 értéket is változhat egy adott billentyű lenyomása, ami igencsak sok, főleg, hogy két billentyű között valahol 9(átlag 11) a különbség. Ha rosszul alakul a hőmérséklet, akkor rossz számokat fog beolvasni... :\ -
nyogo83
senior tag
válasz
Sokimm
#53250
üzenetére
Pontosan mi a cel? Hogyan szeretned/mire hasznalni?
Azert kerdezem, mert ha nem muszaj, ne talaljuk fel a meleg vizet ujbolAtalakitod 3x3-asra a kapcsolast, belovod a OneWireKeypad libet es orulsz.
Kapasbol van egy csomo szuper funkcioja (pl esemeny figyeles) amivel mar neked nem kell kinlodni. -
didyman
őstag
válasz
darvinya
#53235
üzenetére
Akkor az az SMA mégsem olyan jó páka. Nekem valahogy nem esnek le a forrszemek, ha ésszel forrasztom, három alkatrészcserét is kibírnak. A spagettit sem értem. Nézd, ez itt egy számláló, amin elég sok párhuzamos kötögetés van. A panel alján összesen négy, azaz négy szál fut végig..Bocs, öt, a pont is ott fut, úgy rémlik-és slussz. Csak kicsit el kell gondolkozni a vezetékezésen és máris nem olyan cifra.
-
darvinya
titán
válasz
nyogo83
#53251
üzenetére
Hasonló nem ugyanaz.
Amúgy pont én is ezekre használom.Igen sokat változott minőségek.
didyman
Ne essünk túlzásokba.
Ez már nem hobbi célra van, bár aki nagyon szeret szerelni.(#53254) didyman
Ez nem forrszemes, hanem sávos panel.
Amúgy nem forrasztáskor esik le a szem, hanem idővel esik le.
-
nyogo83
senior tag
válasz
darvinya
#53238
üzenetére
Van itthon egy Fahrenheit 28020-as allomasom. Kb 5 eve vettem vagy 10 heggyel, a piros burkolatos verzio.
Nemtudom hogy ennek a szerianak valtozott-e valamit a minosege az evek alatt(Akkor volt valami 6k, ahogy latom most a kek verzio valami 3k)A normal furatszerelt alkatreszektol kezdve az smd alkatreszekig (ellenallas, kondi,sop8, sop16,tqfp32 ick) mindent gond nelkul megoldok vele.
Van mellette egy hasonlo pakam amilyet linkeltel, de azt maximum kabelforrasztasra hasznalom vagy par perces melokra, mert ha sokaig hasznalom akkor "megszalad" a homerseklete es nem jo vele dolgozni.
Szerintem 10k huf alatt ez egy teljesen korrekt allomas hobbi celra.
-
Sokimm
senior tag
Sziasztok!
Egy arduino-hoz szeretnék egy 3x3 as mátrix keypad-ot beüzemelni, analog lábon, mégpedig úgy, hogy a 3 oszlop, és a 3 sor más más ellenállás értékekkel van "bedrótozva", ezáltal mindegyik gombnyomásnak más az analog jele (értke). Nah ez szép és jó, már meg is van a táblázat, hogy az 1024 szeletes analog lábon minél inkább elhatárolt ellenállás értékekkel tudjam a gombokat elszeparálni egymástól.Ha értelmetlen az eddig leírtak, akkor adok egy fotót, és meglátjátok a lényeget.
A kérdésem a következő (ez már elektronikai):
Ha 1Kohm-os ellenállás maximumot osztottam 9 részre, akkor az arduino (5V, max 200mA / all pin) mért dolgozza ilyen bénán fel az adatokat? (nem kellő távolságra vannak az értékek, ezáltal összemosódik a gombnyomások értéke a hőmérséklet változásra (olcsó ellenállásokat használok).Mit rontok el? Hogyan tudnám az 0-1024 között rendes lineáris lépésekkel érjem el a kívánt hatást?
A képen az ellenállás értékek (oszlop sor összeg alapján jön ki az adott gombra jutó ellenállás mértéke), a sarokban meg a mért értékek (arduino 1024 lépéses analog olvasás)
-
dudika10
veterán
válasz
darvinya
#53240
üzenetére
" Ott volt a link, rá kell kattintani. "
Látom a linket. Kiderül, hogy a somogyi gyártja (pfujj), hogy 30W (ami sokszor kevés), hogy 230V-ról megy, hogy 1.4m hosszú a kábele és kapsz hozzá asztali támasztékot (amiből egyébként 1000 forint alatt normálisat is beszerezhetnél akár).
A hőmérséklete mégis hol van? Azt kérdeztem, mi a megfelelő hőmérséklet. Erre nem kaptam választ, pedig jó volna számszerűsíteni."Spagetti pedig nagyon szépen néz ki nyáknál.
Tehát nem."Még mindig nem értem, hogy ezzel az egésszel hova akartál kilyukadni, de inkább hagyjuk.
"Mint írtam, volt hozzá szerencsém ezekhez a fárenhejt csodákhoz (emiatt nem írok típus számot) és egyik sem tudta az árához képest tudást."
Egyszerűen nem tudok eltekinteni tőle, hogy nem tudod használni a magyar nyelvet. Nem csak itt, nem csak most. Sportot űzöl a rendkívül értelmezhetetlen hozzászólások gyártásából.
Ez a mondat így hangzik magyarul:
Mint írtam, volthozzászerencsém ezekhez afárenhejtfahrenheit csodákhoz(emiatt nem írok típus számot)- márpedig igenis írj típussázmot - , és egyik sem tudtaaz árához képest tudástazt, amit az árlapján elvártam volna."Hát akkor olvas vissza amikor kibuktam mennyivel jobb volt SMA, amivel nem taknyolok (max. az aki nem tud forrasztani, de annál a profi cuccal sem tudna forrasztani)."
Itt a hozzászólásod: [link]. Az egyik konnektorba dugható vackot hasonlítod a másik konnektorba dugható vacakhoz. Állomásról sehol szó sem esik.
"Nincs kedvem berögződöttséggel vitába szállni."
Kell az állomás. Mindenki tudja, aki komolyabban foglalkozott már forrasztással. Ez az egész a kognitív disszonancia feloldása részedről. Amivel semmi gond, nekem aztán mindegy, hogy mivel szórakozol otthon, csak amikor egy szakmai topikban kezdesz el idióta tanácsokat osztani emiatt
(ahogy általában), akkor kinyílik mindig a bicska a zsebemben.
(#53244) cigam:
Ezen? Összeveszni? Dehogy ezen...
Ahhoz, hogy összevesszünk először egy nyelvet kéne beszélnünk.
-
-
Jó hát ezen ösze ne vesszetek! Csak kíváncsi voltam manapság mi a jobb választás a pisztoly pákánál.
Közben bevillant egy még fontosabb dolog: Munkaasztal. Mivel a panel második emeletén nehéz műhelyt kialakítani, kellene valami puha, hőáló, "könyöklő" az asztalra. Nem azzal kezdeném, hogy hegtetoválást készítek az asztalra.
Kernel
Köszi a tippet! Nem valószínű, hogy SMD területre tévednék. Az nekem már űrtechnika. -
Kernel
nagyúr
Jók az IDE/ATA kábelek is, lehasítani belőle szálat. A szalagkábel ránézésre merevnek tűnik, de egy ér önmagában nagyon hajlékony és akár körömmel is csupaszolható. Vannak persze nem lapos kábelek, az is bontható.
A rézfóliát le lehet kenni alkoholban vagy denszeszben oldott gyantával.
Régebben lefújtam a kész panelt színtelen Akrilán lakkal, de az nehezíti később a javítást, forrasztást, ezért finomabb rajzolatú, illetve SMD technikához nem ajánlott.
-
darvinya
titán
válasz
dudika10
#53239
üzenetére
Ott volt a link, rá kell kattintani.
Spagetti pedig nagyon szépen néz ki nyáknál.
Tehát nem.Mint írtam, volt hozzá szerencsém ezekhez a fárenhejt csodákhoz (emiatt nem írok típus számot) és egyik sem tudta az árához képest tudást.
Hát akkor olvas vissza amikor kibuktam mennyivel jobb volt SMA, amivel nem taknyolok (max. az aki nem tud forrasztani, de annál a profi cuccal sem tudna forrasztani).
Kicsit zavaros, hogyne.
Nincs kedvem berögződöttséggel vitába szállni. -
dudika10
veterán
válasz
darvinya
#53238
üzenetére
Néha felmerül bennem a kérdés, hogy Te érted-e egyáltalán amit írsz?!
"Tudod vannak forrszemes próba nyákok, amikkel akármit csinálsz (rendes hőfok) a 2mm/2um forrszem leesik."
Na nézzük csak, hány fokos is az az SMA páka amit használsz? Csak hogy a rendes hőfok egy egzakt fogalom lehessen.
Millió és egy próbanyákot használtam már, tényleg érdekelne, hogy melyik az a típus, amiről leesik a forrszem, mert az elkerült eddig. Ha adsz egy webshop linket, esküszöm megrendelem."Kialakításról csak annyit, hogy nagyon szép összekábelezet lyukpanel, amire inkább ne legyen forrszem.
Kb. mint egy tál spagetti."Ezt nem sikerült értelmeznem. Arra gondolsz, hogy inkább használsz próbapanelt (dugdosóst), mint próbanyákot, mert szebben néz ki a kábelköteg? Vagy éppen azért nem használsz próbanalet, mert csúnya a kábelköteg? Vagy mi?
A kettő nem helyettesítője, hanem kiegészítője egymásnak, én is használok mindkettőt, bármilyen meglepő is."Pedig jobb, és próbáltam ezeket Fahrenheit csodákat."
Mégis melyiket? Nem véletlenül írok pontos típusokat én sem.
A 28003-nak például semmi köze a 28020-hoz, de a 28012-höz sem (én mindet próbáltam, kettő van is otthon éppen)."Nem elég, hogy minek az állomás, mikor semmi haszna, ráadásul bűzlenek.
De aki szereti, használja."Aha. Nem kell állomás, nyilván ezért használnak mindenhol konnektorba dugható szarokat. Ja várj, mégsem azokat használják. Akkor lehet mégiscsak kell ha nem csak taknyolni szeretne az ember?!
Bűzlenek? Dehogy bűzlenek.
-
darvinya
titán
válasz
dudika10
#53236
üzenetére
Tudod van forrszemes próba nyákok, amit akárhogy csinálod (rendes hőfok) a 2mm/2um forrszem leesik.

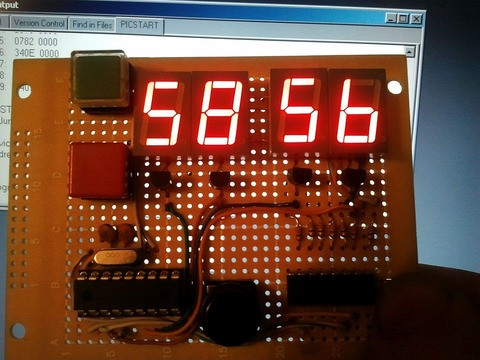

Kialakításról csak annyit, hogy nagyon szép összekábelezet lyukpanel, amire inkább ne legyen forrszem.
Kb. mint egy tál spagetti.Pedig jobb, és próbáltam ezeket Fahrenheit csodákat.
Nem elég, hogy minek az állomás, mikor semmi haszna, ráadásul bűzlenek.
De aki szereti, használja.Telefon és páka nem összehasonlítható, mert technika fejlődik, míg pákában sokat már nem lehet fejleszteni.
-
xxxjjjkkk
senior tag
3-5 ezerért csodát ne várj.
Nekem egy 220 as lidl pákám volt. Évi 5x elővenni ok, de precizebb forrasztásra alkalmatlan.
Kicsit most elmélyültem az elektronikában(nekem elmélyülés, másnak az alapokkal ismerkedés). Ugyan ezen gondolkodtam én is. Meg alartam úszni 5ből a pákát, végül egy weller tcp mellett döntöttem.
Miért? 25-30 éves konstrukció, a mai napig bevállt, jó, hogy 24+áfa, de örök élet. Rendkívül sok hegy való hozzá, az smd-t is meg tudod vele forrasztani, nagyobb melegebb heggyel meg bontani is lehet szépen.
Ami nem szól mellette az a 24V, ami előny is, meg hogy nem állítható a hőfok, bár erre sincs túl sűrűn szükség, csak tudni kell hegyeg választani. A hegy viszonylag drága 1400+áfa.
Ugyan fahrenheitet nem ismerem, de gagyi, meg pb gázos, meg pillanat pákával kellett már dolgoznom, hát ég és föld. Fájt kifizetni, de megérte.Mondjuk nekem a munkahelyem annyiból jó, hogy a kisebb paneljavítáokat kifizetik, tehát visszahozza az árát előbb utóbb. Egy-két relé greats dioda led ilyenek. -
dudika10
veterán
válasz
darvinya
#53235
üzenetére
Mi az, hogy a forrszemek hamar leesnek?
Valamit rosszul csinálsz.
Ha 5 évente látok forrszemet leesve, és annak is az az oka, hogy 400 fokos pákával 20 percig melegítette valaki forrasztás közben és egyből leesett. Olyat még nem láttam, ami forrasztás után hetekkel / hónapokkal / évekkel esett volna le (pedig van pár forrszemes próbapanelen összerakott kapcsolásom otthon, amik mind 5+ évesek).Arra már nem is mondok semmit, hogy a kialakításnak bármi köze lenne a megvalósítható bonyolultsághoz.
A páka meg... Ez az SMA semmilyen téren a közelében sincs egy 28003-as fahrenheitnek.
Ha telefonra, amit 2 évente cserél az ember, ki tud adni 50-100-150 ezer forintot, akkor egy forrasztópákánál amit használ 10+ évig, ha kicsit is komolyabban gondolja ezt a hobbit, nem sok az a 15 ezer. -
darvinya
titán
Pákából nekem ez vált be. SMA 30W
Ilyen olyan állomást leköröz, hiába javasolják Fahrenheit csodákat.
Jó állomás 15eFt+ -tól kezdődik, ami hobbi célnak drága.Próba panelnél egyre kell figyelni, hogy mit szeretnél megcsinálni és mennyi időre.

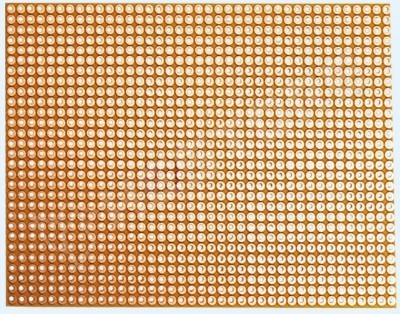

Sima forrszem csak ideiglenesre lehet csinálni, mert a szemek hamar leesnek.
Forrsávos 3 osztású egyszerű világítási kapcsoláskat könnyíti meg.
Forrsávos már bonyorultabb is tartósra készíthető (ilyennel csináltam gitár pedálokat). -
Köszi!
-
dudika10
veterán
De nem kinszenvedes dolgozni vele, mint a 28020-assal (akarmilyen neven is aruljak). Ez minden igenyt kielegit, ami hobby veloknal elojohet. Szerintem.
Nincs szabaly, ugy kotod oket ossze, ahogy tudod. Barmelyik oldalon, kabellel, levagott labakkal (kerni kell a biltban a legolcsobb diodabol egy marokkal, azoknak vastagabb a laba, mint a sima ellenallasoknak, konnyebb dolgozni vele), vegyesen. Csak vigyazz, hogy ne csinalj rovidzarlatot.
-
-
válasz
dudika10
#53230
üzenetére
Drágább? 3x annyi! De, oké visszaolvasok.
A kialakításukat értem. Konkrétan arra lennék kíváncsi, hogy a forrfüleket hogyan kötöd össze?
A forrasztási oldalon "origamizok" összeköttetést vékony drótból? Vagy az alkatrész oldal felöl kötöm össze őket úgy hogy egy rövidebb hosszabb U alakot hajtogatok? Pl. a merev cat5-ös kábel erei megfelelnek?
Vagy nincs erre bevált recept, mindenki úgy csinálja ahogy tetszik? -
dudika10
veterán
Forrasztópáka:
28003
Drágább ugyan, de egyszer kell megvenni, és ezzel nem fog elmenni a kedved 5 perc után.
1-2 hete volt szó ezekről. Keress rá a részletekért.Próbapanel:
A forrszemesnél semmi nincs összekötve semmivel. Itt beforrasztod az alkatrészek lábait, majd valahogy utólag kötöd össze.
A forrsávos azt jelenti, hogy a sorok össze vannak kötve elektromosan. Amely lábakat ugyan abban a sorban forrasztod be, azok össze lesznek kötve elektromosan. A sorokat persze összekötheted utólag ugyan úgy, ahogy a forrszemesnél.
A szaggatott forrsávs a személyes kedvencem. Ott egy sorban 3-asával (pl) össze vannak kötve a forrszemek.
Amiket egymás mellé forrasztasz, össze lesznek kötve, de amit a következő csoportba forrasztasz, az már nem. A csoportokat it is összekötheted utólag. Szerintem ez a legjobban használható. -
Tudom otthon egyszerű alul áteresztő szűrőt készíteni 8Ohm-os hangszórókhoz (kb. 15W csatornánként) (kettő kellene, külön-külön vannak a hangszórók)? kb. 700-1000Hz felett kellene vágnia mindent. Tudom, vannak kész megoldások, de elég drágán mérik őket. Ahogy nézegettem, egy tekercs és egy kondenzátor kell hozzá, csak semmiféle értéket nem tudok.
-
Nincs összefoglaló, és rákeresve sem lettem okosabb. Hobbi célokra milyen pákát javasoltok, és honnan?
pl. ez jó választás?Aztán a próbapanelek. forrszemes, forsávos, szaggatott forsávos. Mindenhol csak árulják, de nem írják le hogyan használjam.
Pl. Le kell-e fújni valami védő(lakkal?), hogy idővel ne oxidálódjon("romoljon meg")? No meg az áramkör kialakítása. Melyiken hogyan kell csinálni?A fritzing a legjobb virtuális gyakorló terep, vagy van jobb ingyenes alternatíva?
A vele készült tervet ki lehet úgy exportálni, hogy nálánál olcsóbb helyen, netán magyar gyártó befogadja, elkészítse? Vagy ezek az egyedi darabok olcsóbban egyszerübben kihozhatók próbapenelen? -
ledger
tag
Köszi mindenkinek a hozzá szólást, kb. másfél hónapja vettem , múlt héten lett kifestve a gyerekszoba ezért csak most lettek felszerelve a szerelvények. De olvastam ,hogy ezeknél a dimmereknél a fojtótekercs szok berezegni az ad zúgó hangot, így ha ki is cserélnék valószínű szabályozás közbe a másik is búgna.
-
orion1025
őstag
PH-s segítséget kérnék. Adott egy vízhűtés pumpa, ami adattáblája szerint 0,25A, illetve négy ventilátor, ami darabonként 0,07A. A kérdésem az lenne, hogy ezek meghajtására mekkora adapter lenne elég amper tekintetében? Gyanítom 1A kevés lenne, még ha bele is fér bőven számok tekintetében.
-
mezis
félisten
-
pjen
félisten
válasz
ledger
#53218
üzenetére
Nem tudom mikor vetted a Valenát,de vidd vissza kicserélik.A két 6W os led valószínű be sem indítja a dimmert.Kop nak,Düwi nek vannak 3K alatt dimmerei és nem zúgnak.
FÉNYERŐSZABÁLYZÓS kapcsoló düwi (DIMMER 50-300W) - Kapcsoló - 2190 Ft azt tudom,hogy ezek 50w os halogénnel nem zúgnak.
-
ledger
tag
Sziasztok !
Gyerekszobába 2db falilámpa fényét szeretném szabályozni.
Vettem egy Legrand Valena Life dimmert 5W-300W
Működésével az a gondom , hogy zúg ,ha feltekerem maxra akkor halkul picit.
Fontos lenne hogy ne adjon hangot mert éjjel mondjuk szoptatás vagy altatás alatt a félhomály fénye az jól jön viszont a zúgás elég idegesítő.
Jelen pillanatban 2db normál 30W E14 izzót szabályoz, ezt lecserélem 2db E14 6W dimmelhető led égőre.
Azzal talán csendesebb lesz. De HA NEM akkor
Milyen dimmert érdemes venni ami halkan teszi a dolgát?
Létszi írjatok típust. -
Létezik-e pici 220 voltos izzó? Olyan pici kellene, mint a régi munkagépek állapotjelző lámpái (jó lenne, ha elférne 2x2cm-es hengerben). Mellékhelység foglaltságjelzőt akarok épiteni (szemmagasságban az ajtótokba fúrva), csak simán párhuzamosan kötve a belső világítással ez lenne a legegyszerűbb megoldás szerintem. Szívesen fogadok egyéb egyszerű és olcsó ötleteket. A hagyományos bezárós dolog nem jó, a tetőtérben csak ketten vagyunk, nem zárjuk a helyiséget.
-
CPT.Pirk
Jómunkásember
válasz
totya694
#53209
üzenetére
A pcl/ecl86SE-nél két dolog tud brummot okozni. Az egyik, ha nincs felcsavarva a csőre menő fűtés vezetékpár, az legyen tökig felcsavarva. A fűtő vezetékpár egyik ágát meg le kell kötni a sasszira, mindegy melyiket. Ilyen módon AC fűtéssel tökéletesen zajmentes lesz a cucc, nem kell és nem is érdemes DC fűtéssel kínlódni.
Az anódtáp szűrésére meg tudsz használni CLC szűrő tagot, ahol a tekercs egy hagyományos fénycső ballaszt, a kondik meg ilyen 300uF 450V vagy hasonló cuccok.Az E88CC sem lesz brummos a trafó közelsége miatt. Nézd meg mennyire közel vannak egymáshoz a dolgok nálam: [link]
Viszonylag kényes ez az erősítő a földelések kialakítására, számít, hogy pl. a fém ház hova és hogyan van odakötve, hogy a jack csatlakozó külseje földelt-e, meg hogy bekötöd-e a védőföldet a sasszira.
Valamint még az is sokat számít, hogy mekkora érzékenységű fejhallgatót dugsz be. Pl. van egy régi Sony fejhallgatóm ami nagyon jól szól vele, azzal semmi brumm. Aztán ha bedugom a Marshall fejhallgatót, az a ma divatos 100+ db érzékenységével összeszedi a brummot.
Ilyenkor célszerű mondjuk az Audio Technika fejeseit beszerezni, mert ott nem az érzékenység egekbe növelésével értek el nagyobb hangerőt.Lompos48: az oké, de attól még beadja a kulcsot.
-
Üdv!
Érdekes dolog ez a csöves erősítő építés.Nekem is volt első körben több sikertelen próbálkozásom amik vagy el lettek bontva vagy eladva.(ECL86 és GU50)
Majd ezek után jött egy ECL86 SE amit vagy 3-4 éve használok napi szinten.Majd jött egy már sokadik Morgen Jones (3xE88CC) füles erősítő aminél hely hiány miatt túl közel raktam a csatoló kondit a trafóhoz így az brummos lett(félre raktam porosodni) majd idén tavasszal volt a munkatársam lagzija és meg akartam lepni egy ECL86 SE erősítővel.Szorított a határ idő is és még mellette sok volt itthon is az egyéb nejem által levezényelt "irányított szabadidős foglalkozás"
Elkészült az erősítő és nem mondhatnám,hogy jól sikerült.Első indításnál még volt egy brumm amit sikerült bele építenem de azt gyorsan tudtam orvosolni csak később ért a rádöbbenés,hogy a táp trafó nagyon melegszik.
Egy a neten fel lelhető grafit ceruzával rajzolt kapcsolást vettem alapul(mert az első ECL86 SE erősítőmet is ilyen rajz alapján építettem) csak mint később kiderült ez a bizonyos rajz 2 féle RC értékekkel volt megtalálható és nekem sikerült az "el cseszett" kapcsolás alapján megépítenem az erősítőt.
Eléggé berágtam mint a magam figyelmetlensége mint kapkodásom miatt és az óta is félre dobva porosodik.
Lehet elég lett volna a katód ellenállás értékén növelni de a végén elérkezett a lagzi és az erősítő használhatatlan volt.
Talán csak azt akartam mind ezzel összegezni,hogy ha az embernek nincs ideje neki ülni,átgondolni,pontosan megtervezni a részleteket akkor csak selejteket tud építeni
Más.
Régóta járom a vásárokat több mint 10 éve és ha az időjárás engedi akkor el is megyek a környékünkön lévőkbe.Úgy egy hónapja találtam egy ilyen gyönyörűséget
Még sosem találtam ilyen stílusú csöves erősítőt így meg is vettem gondoltam úgy is hibás lehet(leégett táptrafó,szakadt kimenők,hibás csövek stb-stb) de javítás után még is csak egy mutatós példány lesz.
Amikor haza hoztam 1-2 biztonsági mérés után bekapcsoltam akkor ért a meglepetés mert a kontaktos potméteren kívül más hibát nem találtam.
Hozzá tenném,hogy egy ilyen erősítő a kirakodó vásárokba olyan ritka mint az őstermelő tanya udvarán a Ferrári![;]](//cdn.rios.hu/dl/s/v1.gif)
-
-
hNp88
aktív tag
válasz
CPT.Pirk
#53205
üzenetére
nekem most fél évig totál kimaradtak ezek a dolgok (külföldi meló miatt), még elméleti szinten se volt kedvem foglalkozni vele, aztán úgy érzem, ami keveset tudtam, azt is elfelejtettem
ezért akarom kipróbálni ezt az optocsatolós leválasztót is, mert tényleg félek, hogy ráeresztem az anódfeszt a hangkártyára
).
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
ekkold- BESZÁMÍTÁS! ASUS H170M i7 6700 16GB DDR4 512GB SSD GTX 1660 Ti 6GB KOLINK Observatory Lite TT 500W
- Dell OptiPlex MT/SFF 3040, 3050, 7050, 3060, 3070, 5070, 7060 /WIN 11 - SZÁMLA- GARANCIA
- Telefon felvásárlás!! Honor 200 Lite, Honor 200, Honor 200 Pro, Honor 200 Smart
- ÁRGARANCIA!Épített KomPhone Ryzen 7 7700X 32/64GB RAM RX 9070 16GB GAMER PC termékbeszámítással
- DOKKOLÓ BAZÁR! Lenovo, HP, DELL és egyéb más dokkolók (TELJES SZETTEK)
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
