Kernel
nagyúr
válasz
maestro87
#52199
üzenetére
Igen, ezeket én is nézegettem régebben, hogy nálunk is lehet kapni (külföldi oldalakon találkoztam vele először): [link] [link]
De ezekben a szokásos lámpákban gyakorlatilag nem lehet felhasználni, mert csak 45 V különbözetet tud áthidalni, megfelelő hűtés nélkül még annyit sem. Áram is kevés, noha párhuzamosan is köthető.
Meg maga az, hogy veszteséges szabályzó, a különbözeti teljesítmény elfűtésével működik.
-
maestro87
őstag
válasz
Kernel
#52198
üzenetére
Én rövidebb leszek. Annak akit érdekel bővebben a téma, itt jól le van írva a működése picit részletesebben.
Az meg hogy "elavult" kapcsolás lenne (valami hasonló is elhangzott), az annyiban nem igaz, hogy több készülékben is alkalmaznak hasonló megoldást pl. a készenléti üzemmódhoz, de fényerőszabályzókban is használnak ilyen megoldásokat. Ha jól van megtervezve az áramkör akkor nem kevesebb az élettartama mint a kapcsolóüzemű tápoké, de akár tovább is bírhatja több ezer órás kondenzátorokat választva.

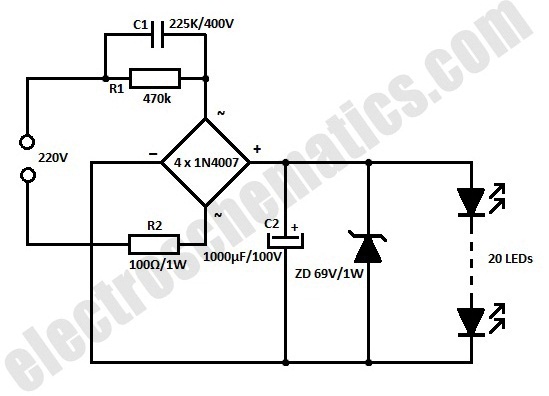

Ez meg annak aki számolni is akar.
Ezt meg most találtam az előtét kondenzátor kiváltására.Visszatalálós hozzászólásomat olvashattátok.
-
Kernel
nagyúr

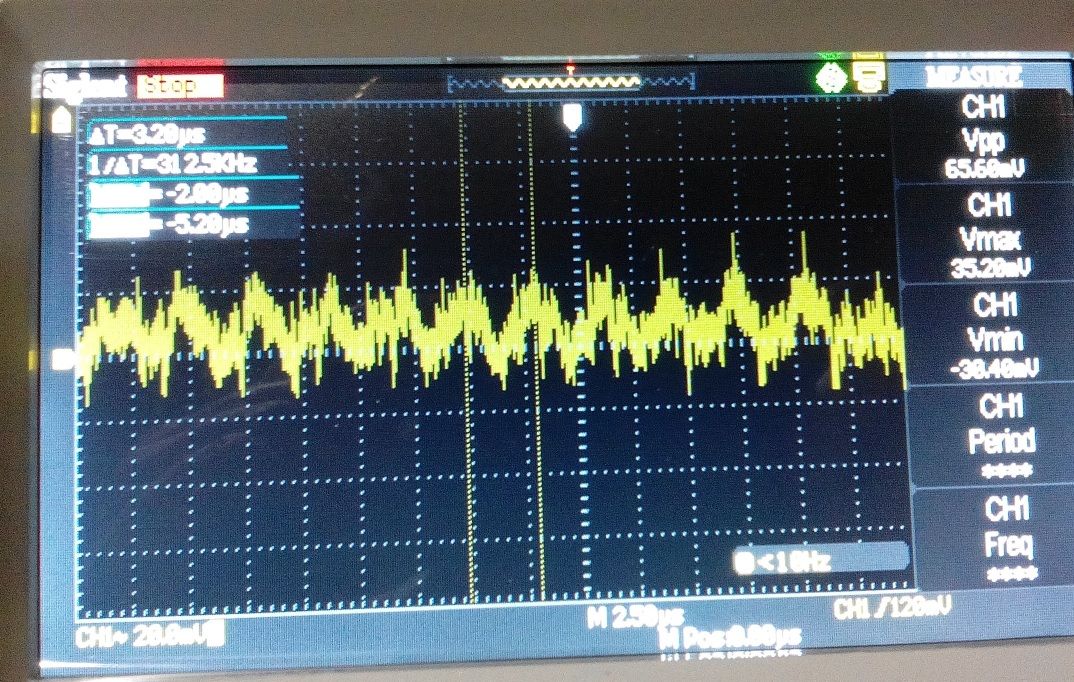

Másik topikban nem akartam már tovább offolni, ezért ahogy ígértem, itt írok részletesebben az egyszerű áramkör működéséről, amiről engem akartál "felvilágosítani" (vagyis képtelenségeket bemagyarázni):
Tök mindegy mennyi puffert raksz a ledre, villogni fog, mivel kapacitív feszültségosztóval van hajtva.
Zavaros szavaidból úgy tűnik, szerintem nem vagy vele tisztában, hogy a soros diódák behatárolják a pufferen kialakuló feszültséget. Hasonlóan, mint egy Zener-dióda, csak ez nyitóirányban kötve és a LED-ek számától függ az összfeszültség.
Ez a feszültség is kismértékben áramfüggő, de érvényesül a diódák stabilizáló hatása is.
A LED-eket pedig minél stabilabb árammal hajtjuk meg. Hiába céloztam rá előzőleg, de mintha nem is értenéd a feszültséggenerátoros vagy áramgenerátoros táplálás fogalmát, különbözőségét, ami az elektronikában nagyon alap dolog.
Az áramgenerátoros jellegű meghajtást itt egy kapacitív előtét biztosítja. Vegyük példának ezt a lámpát:
http://prohardver.hu/tema/led_vilagitas_a_lakasban/hsz_8665-8665.html
Puffer: 47 μF 63 V
Soros előtét: 1,7 μF
LED-sor üzemi paraméterei: 45 V / 100 mA / 14 db LED1,7 μF kapacitású kondenzátor 50 Hz-en 1,9 kΩ kapacitív reaktanciát képvisel. Az R2 ehhez képest csak egy kisértékű védőellenállás általában, impulzuskorlátozó.
Lehet növelni a puffer méretét, viszont ha a puffer annyira nagy lesz, hogy a villogás elmarad, akkor semmi, de semmi nem tudja befolyásolni a ledeken folyó áram erősségét, mivel fix lesz a feszültség. (és megjegyzem, igen közel a 230*gyök2 érékhez, ami általában egyáltalán nem a kívánt érték)
Nyilvánvalóan nem tud kialakulni a pufferen 325 V, hiszen azt a LED-sor esetünkben 45 V-on korlátozza. Az előtétet képező kondi pedig ellenállást képviselve "rugalmasan" csak addig húzza a feszültséget, amíg a LED-sor engedi.
Direkt megnéztem, a linkelt lámpánál 470 μF kapacitást tettem rá pluszban, hogy simább áramot kapjon, szemet ne bántsa. De akár rajta van, akár nem, a LED-áram változása műszerrel nem kimutatható.
Nem utolsó sorban a tapasztalat az, hogy ha a puffer kondit túlméretezik (Hogy JÓÓÓ fényes legyen) akkor előbb-utóbb az egyik led a sorban meg fogja adni magát, és vagy szakadásba megy át, vagy rövidzárba, utóbbi esetében a többi led még több feszültséget fog kapni, és még hamarabb kiég.
Gyárilag nem méretezik túl, hiszen épp ellenkezőleg, de nem is lesz fényesebb, és a LED nem azért adja meg magát, hanem az alulméretezett hűtés és/vagy gyenge minőségű LED miatt. Különben is a "fényességet" vagyis LED-áramot a soros kondenzátor cseréjével igény szerint tudom csökkenteni. Ha azt akarom, hogy kevésbé melegedjen, mert hátha így tartósabb lesz.
De itt is elárulod magad, hogy komoly hiányosságok vannak, hiszen ha a sorban egy LED-et rövidre zárok, az áramgenerátoros jellegű meghajtás miatt az áram nem változik, vagy csak keveset. Ez függ a LED-ek számától is. Sok LED-nél pár hiánya fel sem tűnik. A LED-sor összfeszültsége persze annyival kevesebb lesz, a pufferen kisebb feszültség alakul ki. Vagyis követi a változást, a LED melegedését is. Ezért nem is érdemes hiba esetén cserélgetni (főleg, ha nincs kéznél tartalék), elég átzárni a rosszat.
Ha egy LED megszakad, akkor viszont a puffer feltöltődik 320 V-ra, ami kellemetlen, ha a gyártó csak 63 V-os kondit rakott be, mivel az olcsóbb, mint a 400 V-os. Ilyenkor a kondi elpukkan (általában nincs betéve védelemként Zener-dióda), a biztosíték szerepét játszó védőellenállás kiég. A többi LED természetesen nem károsodik.
Ezen kívül még több elszólásod volt, ami szakmailag vicc, néha önmagadnak mondasz ellent, de nem lehet mindenre kitérni, igen hosszú lenne.
-
#52197
Lompos48
nagyúr
szabifotos
#52196
Lompos48
nagyúr
válasz
szabifotos
#52196
üzenetére
Nem a hangfalnak, hanem az IC-nek kell bírnia. Ha megkeresed az adatlapját, ott részletezve van mekkora táppal, milyen impedanciájú hangszóróval mire képes. Szerintem a megoldás egy rendes hűtőborda lehet.
-
#52196
szabifotos
senior tag
Lompos48
#52194
szabifotos
senior tag
válasz
Lompos48
#52194
üzenetére
Lehetséges... Pedig bírná a hangfal. Ősrégi 45/50W Heco hifi. Nyilván a tablet mikrofonjának már sok volt...
De akkor bele kell törődnöm, úgy tűnik....
Jobb lenne ha csak simán torzítana. Úgysem tekerném fel annyira hogy torz legyen.Tápnak utána nézek. 24V-ról megy 120W Univerzális dugasztáp. Most egy hangfal van rajta csak, szóval azt sem hinném hogy gyenge a táp.
-
#52195
Kernel
nagyúr
szabifotos
#52193
Kernel
nagyúr
válasz
szabifotos
#52193
üzenetére
Tápfeszültséget kellene mérni magán az erősítőn, tápkondin. Lehet, hogy "elfogy" mire odaér, akár a táp gyengesége miatt, vagy vezeték, csatlakozás átmeneti ellenállása miatt.
-
#52194
Lompos48
nagyúr
szabifotos
#52193
Lompos48
nagyúr
válasz
szabifotos
#52193
üzenetére
És ha a belső védelme "lövi le"?
-
#52193
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
Lehet már érdeklődtem itt ez ügyben, de még mindig nem született megoldás. Régóta nem tudok rájönni mi lehet az oka a következőnek:
TPA3116 2x50W D-osztályú erősítőim (mind a 2 csinálja) nagyobb hangerőn elhallgat. Olvastam, hogy a fém házzal érintkező csatlakozók miatt van ez, de nekem az egyik még nincs házban, a másik pedig fa dobozban van, és mégis. Évek óta nem tudok rájönni mi lehet a megoldás, és nagyon idegesítő amikor egy hangosabb résznél pl. éneklés közben elhallgat az egész egy pár másodpercre. Ha keverőre, ha simán közvetlen a gépre kötöm, akkor is. Hol induljak el a kereséssel? Valakinek van valami ötlete? VIDEÓ
-
Kernel
nagyúr
válasz
Gyula84
#52189
üzenetére
Az a gond, hogy csökkenő frekvenciával a tekercs impedanciája csökken, egyre inkább közelít a DC-ellenálláshoz. Ha a motor nem ilyen célra készült, nem feltétlenül alkalmas, illetve kompenzálni kell, hogy ne nőjön az áram.
Meg az sem mindegy, hogy milyen motor, más a nyomatékgörbéje egy soros gerjesztésű motornak, vagy aszinkron motornak például.
-
-
Dj Sügi
őstag
válasz
Dj Sügi
#52167
üzenetére
Ezek lennének azok: [link]
Balról az első magassága: 1,6cm; második(lapos és horpasztott tetejű): 3mm; harmadik(SMD): 3*3mm; negyedik(zöld): 5mmHogy keressek rájuk a neten, hogy pont ugyan ilyeneket találjak, csak kék színben, de minden tulajdonságuk és méretük megegyezzen az eredetiekkel.?
Tudtok ebben segíteni nekem? -
#52184
mezis
félisten
DonThomasino
#52182
mezis
félisten
válasz
DonThomasino
#52182
üzenetére
Kb annyira bonyolult mint az analóg adáshoz.
Vagyis az égvilágon semmi különbség nincs a kétfajta "kódolású" műsor vételéhez használható UHF antennák között. [link] -
#52183
pjen
félisten
DonThomasino
#52182
pjen
félisten
válasz
DonThomasino
#52182
üzenetére
Nem,ha vannak alap szerszámaid,és nem kell túl nagy nyereség.Akár valami yagi jellegű is lehet.Egy jó rajz kell.
-
#52182
DonThomasino
veterán
DonThomasino
veterán
Egy beltéri DVB-T antennát házilag elkészíteni nagy dolog?
-
And
veterán
válasz
Cimbooora
#52174
üzenetére
Ha jól értelmezem: az A-B pontok közötti nyugalmi feszültség (ami a Thevenin-generátor forrásfeszültségével lesz azonos) számításakor az ellenállások abszolút értéke nem is számít, csak az arányuk. Itt 1%-os eltérések vannak R1 és R2 illetve R3 és R4 között. Az A-pont potenciálja Ube*0,495, a B-ponté pedig Ube*0,505 lesz, azaz U(A-B)= 0,01*Ube= 0,15V, pontosabban -0,15V lesz, mivel az A-pont a negatívabb. A Thevenin-forrás impedanciájának számításához a 15V-os feszültségforrást rövidzárlattal helyettesítjük, így az A-B pontok között mérhető impedanciát úgy kapjuk meg, hogy mind a négy ellenállás párhuzamos eredőjét számítjuk, az pedig R/4 értékű lesz, vagyis 0,25kΩ.
Mod.: pontosabban 1/10000-résszel kevesebb lesz 250Ω-nál, a pontos érték 249,975Ω.
Hogy ez mitől volna nemlineáris, azt épp kérdezni akartam, de más már megtette. -
dudika10
veterán
válasz
Cimbooora
#52174
üzenetére
A ä helyére delta kerül, amivel a kicsi változást jelölik.
Ez például lehet egy 4 nyúlásmérő bélyeges elrendezés, ahol az a kérdés, hogy a deltaR-től hogyan függ a kimeneti feszültség, de ez a feladat szempontjából teljesen lényegtelen.Van 4 ismert ellenállásod, egy ismert feszültségforrásod, és kérdés a Thevenin generátor két paramétere.
szerk.: hogy biztosan megértsd:
R1 = 1010 Ohm
R2 = 990 Ohm
R3 = 990 Ohm
R4 = 1010 Ohm(#52177) darvinya: és itt mégis mi a nemlineáris?
Ez egy teljesen lineáris példa. -
-
#52173
And
veterán
szabifotos
#52171
And
veterán
válasz
szabifotos
#52171
üzenetére
Annyit lehetne esetleg kideríteni, hogy a 80C32 kontroller órajele megvan-e. A 18-19-es pin-ek között egy rezgőkvarcnak kell lennie, ez a fotón nem is nagyon látszódik. Oszcilloszkóppal látható lenne a jele, vagy annak hiányában egy RH / URH rádióval a kvarc frekvenciájának felharmonikusai környékén meg lehet találni a vivőt, ott elcsendesedik a rádió, és egyértelmű kapcsolatba lehet hozni a készülék ki- és bekapcsolásával. Ha jól látom, belső programtárolója ennek a régi kontrollernek nincs, csak RAM-ja, az sem túl sok. A program a fotón is látható, szigetelőszalaggal letakart kvarcablakos EPROM-ban lehet, de hogy az sérült-e, azt nehéz kideríteni: ahhoz ki kellene olvasni a tartalmát és összehasonlítani az eredetivel, ha valahol hozzáférhető.
-
#52172
Lompos48
nagyúr
szabifotos
#52171
Lompos48
nagyúr
válasz
szabifotos
#52171
üzenetére
A P80C32 egy mikroszáítógép, ami mindenért felel. Egy bizonyos programot futtat, ami belső ROMjába van égetve. Ebból kiindulva lehet programhiba, de talán még egyszerűbb oka lehet a processzort vezérlő órajelgenerátor hibája a külső kvarcoszcillátort is beleértve.
-
#52171
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
Van nálam egy "VP 9000 Professional controller" elnevezésű Disco fényhez használatos vezérlő. A gond az, hogy valamiért nem indítja be a fényt. nem tudok rájönni hol lehet a hiba. A vezérlésért egy P80C32 IC felel. Az IC-ken a táp pontokra rámérve megvan az 5V. Amit észrevettem, hogy a JACK kimeneten (amin kommunikál a fénnyel) mindkét ponton állandó fesz. van bármit tekergetek vagy nyomkodok. Gondolom változnia kellene az adott programnak megfelelően. Ezért gondoltam hogy esetleg az IC a hibás?
Állítólag ezelőtt működött, csak poti lett benne cserélve és közben megadta magát valami, úgy tűnik. Hátha valaki tapasztaltabb ilyen téren. Hol induljak el?
-
#52170
And
veterán
gyáliSanyi
#52169
And
veterán
válasz
gyáliSanyi
#52169
üzenetére
Szerintem kezdjük azzal, hogy mire kellene ez az egész? Fizikailag szinte bármely, manapság gyakran előforduló illesztőt és csatolót össze lehet hozni egy másikkal, a kérdés az, hogy mi a cél. Néhány ezer forintért kapható bluetooth, ethernet, USB, wifi, UHF-sávú rádiós adó-vevő és egy rakás másféle illesztő modul, amelynek a 'túloldala' általában valamilyen soros kommunikációs felület (SPI, I2C, RS232, ..). Viszont ezek csak fizikai illesztők, amelyek megkövetelnek valamilyen kontrollert, hogy adott protokollal hajtsák ezeket a modulokat.
-
#52169
gyáliSanyi
őstag
gyáliSanyi
őstag
Sziasztok!
USB jelet szeretnék átalakítani Bluetooth jelre.
Ehhez, már van Bluetoot RF adó-vevőm. Ehhez való program is van ami fogjá a jelet, plusz a tápellátás (egyforma V) is megoldott az RF-hez és a USB-s eszközhöz.Kérdés, hogy a Bluetooth RF adó vevő és USB eszköz közé még mit kéne beiktatnom, hogy fogja a jelet?
Vagy egyből ráköthetem az RF-re az USB vezetékeit, ami biztos nem ilyen egyszerű.
-
12(-18)V-os szünetmentes tápolási megoldásokat nézegettem a hamarosan induló htpc-home szerver buildembez. Egyelőre a jelöltek:
Utóbbi nem ad semmi infót a szgépnek az akksiszintről, ezért csak okos paneltáppal (m3-ATX-em lesz) lehet némi trükközés mellett biztonságosan használni.
Kérdés: az openUPS-nek van ésszerűbben árazott változata? Ebayen nemigen találtam.
(+megj: a tápolandó gépet extraalacsony fogyasztásúnak szánom, pár akksival a gépházon belül maradhatna a szümetmentes)
-
jolti05
őstag
válasz
Kernel
#52157
üzenetére
Köszönöm a választ!
Multiméterrel próbáltam kicsipogni, lesz-e zárlat valahol (nem értem, hogy ez miért nem jutott kapásból eszembe...) és az eredmény az, hogy nincs kontaktus az alumínium lemez és a ledszalag között. Ezek szerint az a ragacs, amivel rögzíthető a szalag, szigetel is.
-
#52159
Gyula84
veterán
gyenesmartin
#52158
Gyula84
veterán
válasz
gyenesmartin
#52158
üzenetére
mihez képest
-
Kernel
nagyúr
válasz
vizimento
#52151
üzenetére
Ni-Cd akknál cellánként kb.1 V-ig lehet, illetve érdemes lemenni, esetleg 0,9-ig. 10 cellás a telep, vagyis 10 V-ig még hajtható a gép.
Ennek ellenőrzésére én kivezettem a tápot a gép tetején lévő csúszósínre, ami egyébként is egy töltőcsatlakozó lenne, csak ennél gyárilag nem volt bekötve. Hogy használat közben időnként tudjam követni. Ha egy cella "összeesne", azt jó esetben észre lehet venni a teljes feszültség alakulásán. (Ezt még nem alakítottam át Li-ionra, mert jó állapotú.)
Most például már elég régen volt töltve, üresen 12,5 V, terhelve 10,5 V, működik. Ha nem is olyan, mint frissen töltve, kb. 13 V-on.
A Li-ion 4,2V-ról indul, 3 V-ig még hajtható, cellánként. (Amúgy 2,5 V-ig, de 3 V üresjárási feszültség alatt már hajlamos beesni, terhelés hatására.) Ebből már sejthető, hogy 3 cellával is mennie kellene.
Például a 4,8 V-os csavarhúzóm is rendesen megy egy Li-ion celláról. Hiába kisebb feszültség, de azt stabilabban tartja.
(#52154) fs-zsoci
Nem tudom, van-e rajta valami lakkréteg (kimérhető), de a ragasztóréteg is kivédheti az érintkezést, az eloxált alumínium felülete is rosszul vezet (szintén mérhető). Azért ez nem nagyfeszültség, 12 V nem tud átívelni, ha nincs közvetlen érintkezés.
Darab cellux is megtenné a hatását, persze így már késő.
-
#52155
vizimento
senior tag
gyenesmartin
#52153
vizimento
senior tag
válasz
gyenesmartin
#52153
üzenetére
Használt laptopakksiból bontottat...
-
jolti05
őstag
Sziasztok!

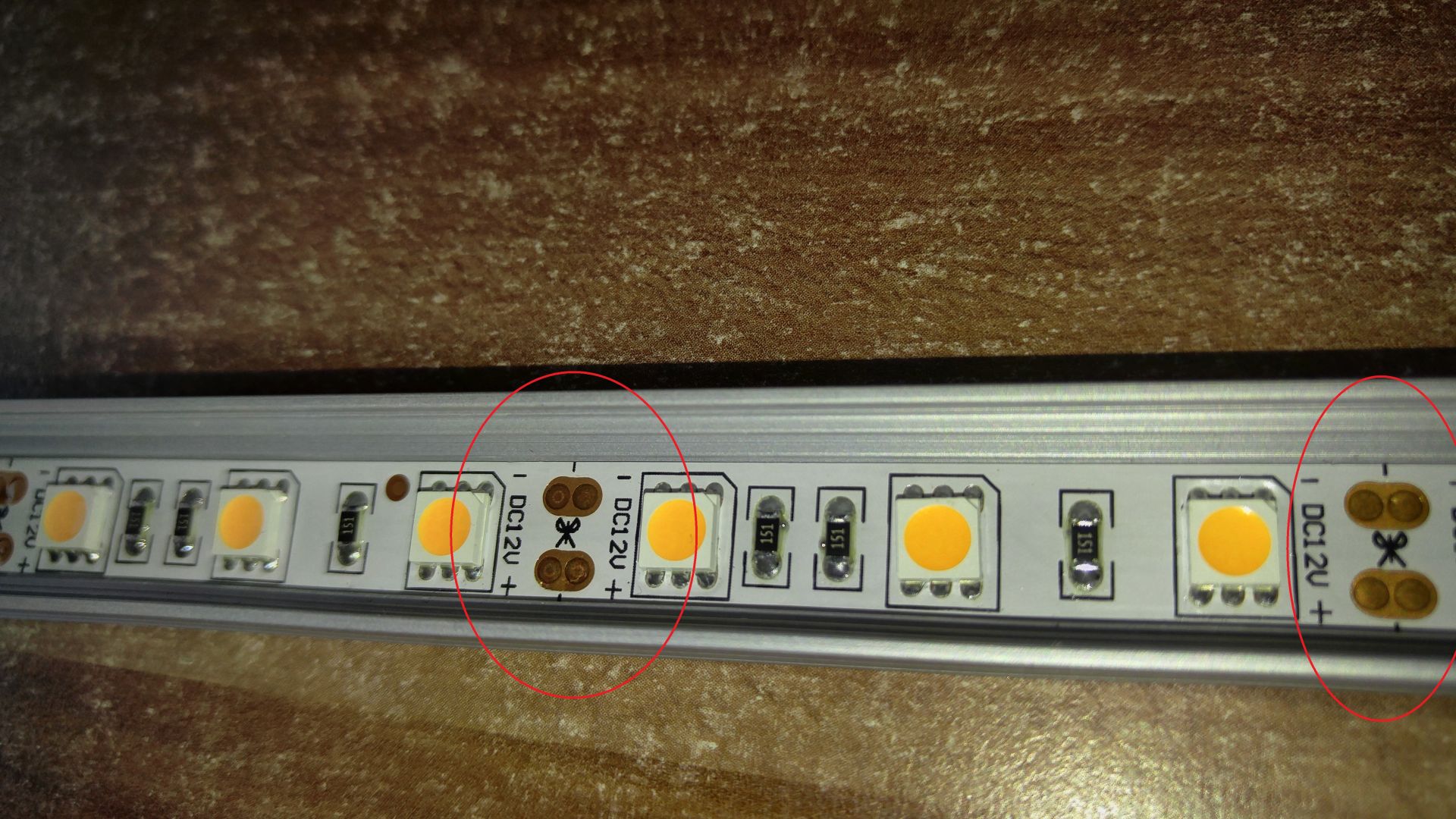

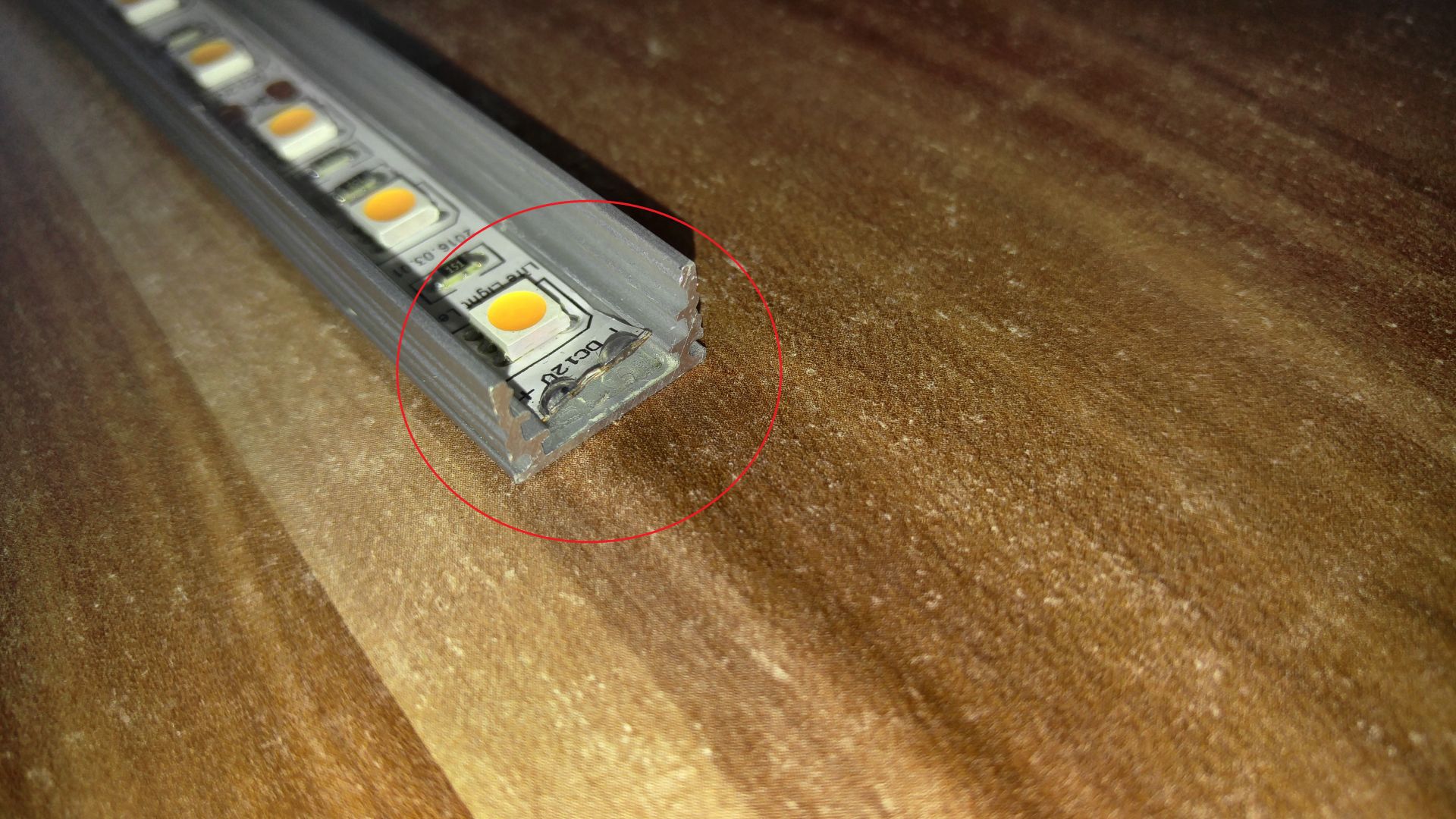

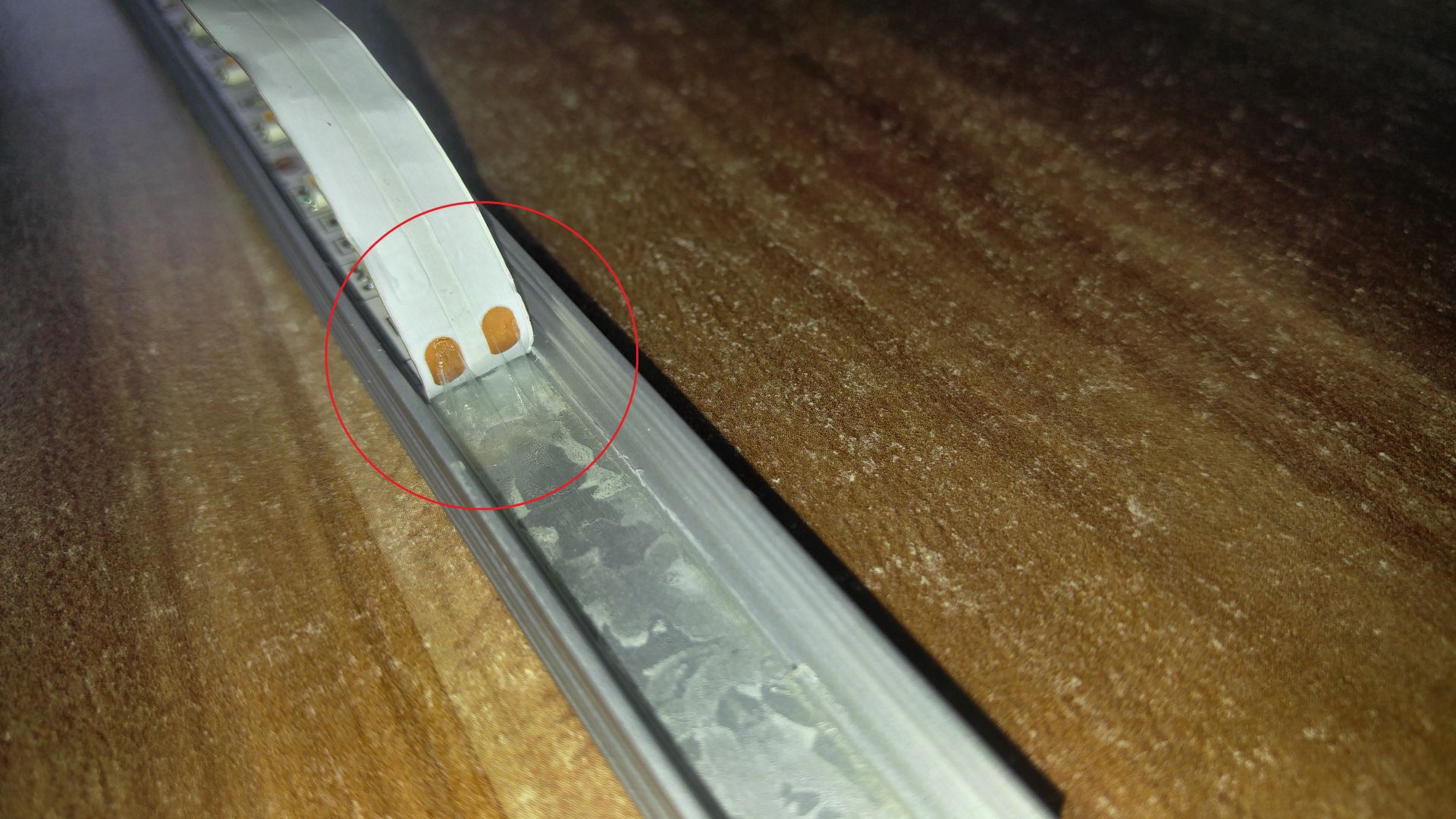

A héten vásároltam egy méter ledszalagot. A termék leírásában fel volt tüntetve, hogy alu sínnel hűteni kell, így hát vettem egy alumínium sínt is, amire ráragasztottam a szalagot (öntapadós).
A ledszalag egyébként 3 ledenként vágható.
A kérdésem: Nem fog a képeken látható megvalósítás zárlatot csinálni?
-
Kernel
nagyúr
Inkább mondjuk úgy, hogy kisebb kapacitású akkut is tölthet, ha az elbírja az 500 mA töltőáramot, túlmelegedés nélkül.
Noha a kapacitás alapján is lehet sejteni, hogyan aránylik a töltőáramhoz (0,5C-1C), de minél kisebb kapacitású, annál nagyobb a belsőellenállás és kevésbé bírja a nagy töltőáramot.
Ki lehet próbálni, figyelni a melegedést. Ha túl forró, befejezni.
-
#52146
SchumiBácsi
őstag
Kernel
#52139
-
#52145
Kernel
nagyúr
gyenesmartin
#52144
Kernel
nagyúr
válasz
gyenesmartin
#52144
üzenetére
Akkor lenne probléma, ha túl nagy belsőellenállás miatt nem bírná a terhelést, ezért leesne a feszültség. De nem esik le, ezek az akkuk bőven elbírják ezt a terhelést.
Hasonlattal: minden lánc annyit bír, mint a leggyengébb szem. De ha a leggyengébb szem is túlméretezett, akkor nincs miről beszélni.
Más kérdés, ezt inkább úgy lehetne felfogni, hogy például emeletek vannak egymáson, felül ráteszünk egy terhelést (most az elmélet kedvéért tekintsünk el a szintek saját önsúlyától).
Az emeletek közül az fog összeomlani, amelyik nem bírja a terhelést. Amíg bírja, addig semmi gond.
-
#52143
Kernel
nagyúr
gyenesmartin
#52142
Kernel
nagyúr
válasz
gyenesmartin
#52142
üzenetére
Akkor nem probléma, amíg minden cella tartja a saját feszültségét, addig mehet.
-
#52141
Kernel
nagyúr
gyenesmartin
#52140
Kernel
nagyúr
válasz
gyenesmartin
#52140
üzenetére
Elbír éppen többet is, de hogyan van megoldva a töltés, külön-külön?
Kisütésnél, amíg van benne töltés, nem lenne gond, hogy nem egyforma. Amikor egyik hamarabb lemerül, ott kezdődnek a problémák.
Ha tudod figyelni a feszültségeket terhelés közben egy ilyennel vagy egyéb védőáramkörrel, akkor mehetne.
-
#52140
gyenesmartin
őstag
gyenesmartin
őstag
Sziasztok!

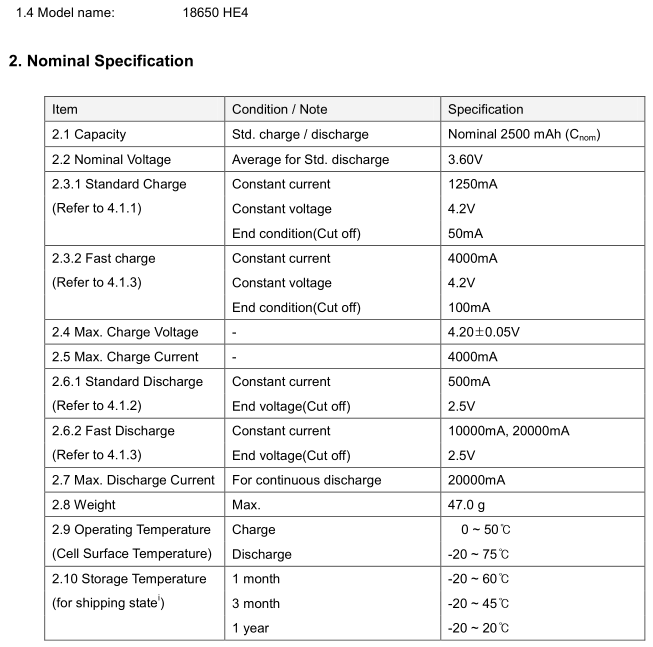

Van egy aksis fúróm amiben jelenleg 4db Samsung INR 18650 25r cella van. A fúró az 18V-os, az akksi viszont így csak 14,8.
Nagyon rossz ötlet lenne, ha 5. cellának beraknék egy LG HE 4-et?
Ugyanakkora áramokra képes elvileg mindkettő, de az LG-nek nagyobb a belső ellenállása.
Valamint azt már csak 700 mA-al tudnám tölteni, nem 1A-al, mint a többit. -
#52139
Kernel
nagyúr
SchumiBácsi
#52138
Kernel
nagyúr
válasz
SchumiBácsi
#52138
üzenetére
Itt nem érvényesül a transzformáció elve, miután nincs transzformátor (sem más átalakító).
Ez csak annyi, hogy két soros tagon biztosan azonos az áram, hiszen ugyanaz folyik mindkettőn. A párhuzamos ágak árama pedig összeadódik. De ez a fizika alapjaihoz tartozik.
Ah-kapacitás szempontjából válik érdekesebbé a dolog, a soros cellák Ah-értéke (töltésmennyiség) nem adódik össze, a fenti okból, csak a párhuzamos ágaké.
További csavar a történetben, hogy a Wh-érték viszont összeadódik, mert az már energiamennyiséget határoz meg. Miután a "W" tartalmazza az áram és feszültség szorzatát.
-
#52138
SchumiBácsi
őstag
Kernel
#52137
-
#52137
Kernel
nagyúr
SchumiBácsi
#52136
Kernel
nagyúr
válasz
SchumiBácsi
#52136
üzenetére
Mindegyikre nézve 2 A-t jelent (ideális esetben) és 4 A lámpaáramot.
A vele soros példányra biztosan, a másik ágon nem feltétlenül, mert a műszer, illetve kontakt, vezeték ellenállása is beleszól a mérésbe, csökkentve azt. De elvileg nem sokkal.
Amúgy nem tudom, milyen chipet láttál benne, lehet akár komplett védelem is (túláram, alsó / felső feszültségek, túlmelegedés). Korábbiakat azért írtam, mert nem tételeztem fel, hogy az áram megszakítására alkalmas FET is van rajta, de így látatlanban ki tudja.
Ha még egy akkutartó van vele párhuzamosan felfűzve, akkor a főáram 4 ágra oszlik.
Ha például 4 A-t vesz fel a lámpa, akkor 1 A jut egy ágra, egy akkura. Már ha minden szimmetrikus és a kémia is úgy akarja.
-
#52136
SchumiBácsi
őstag
PHM
#52126

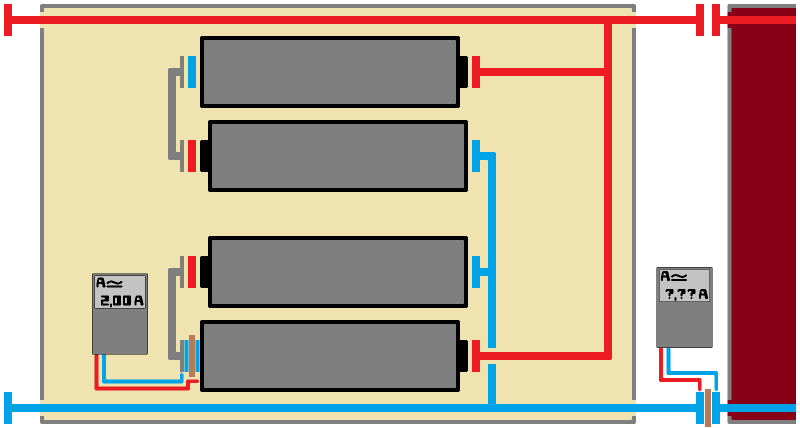

Hali! Az nem baj ha "kicsit" csal...
A 2A ott volt mérve oly módon ahol a képen látszik. Ez ha egy akkura vetítem akkor mennyi? Mert igazából az érdekelne. Lámpás fórumban azt írják illetve becsülik hogy ez a mért lámpa 2ampert vesz akkunként ha 8db van benne. A mérőhelyen 4akkuval volt 2amper, 8akkuval 1amper szóval akkor 2es szorzó van? A barna szigetelőanyag a mérés jellege miatt.
A kérdőjeles rész nehezen megoldható mérés lenne, de az már a tényleges teljesítményfelvétele volna a lámpának gondolom.
-
#52135
Kernel
nagyúr
DrojDtroll
#52134
Kernel
nagyúr
válasz
DrojDtroll
#52134
üzenetére
Külön jelölik az árnyékolást, mert előfordulhat, hogy az a fémvázzal lesz közös, de földhurok elkerülése miatt nem jó közösíteni az áramkörrel.
Vagy létezhet pozitív testelésű áramkör is.
Egyébként összekötheted, ez olyan mint egy potméter háza / árnyékolása. Nem vezet sehová, csak testelni kell.
-
#52134
DrojDtroll
veterán
DrojDtroll
veterán
-
#52132
Csabesz666
aktív tag
Csabesz666
aktív tag
Vettem egy PR-800-as végfokot, nyugalmi áramot hogyan lehet beállítani rajta, szkopom nincsen, csak multiméterem. A panel összevolt építve, nekem csak a végtranzisztorokat kellett beforrasztani, kapcsolási rajzot nem kaptam hozzá.Szolni szól, de nagyobb jel esetén elhalgat, újra ki-be kapcsolásnál megint szól.... mondjuk, az elhalgatást, azt elég nagy hangerőnél prodokálja.
-
#52126
PHM
addikt
SchumiBácsi
#52123
PHM
addikt
válasz
SchumiBácsi
#52123
üzenetére

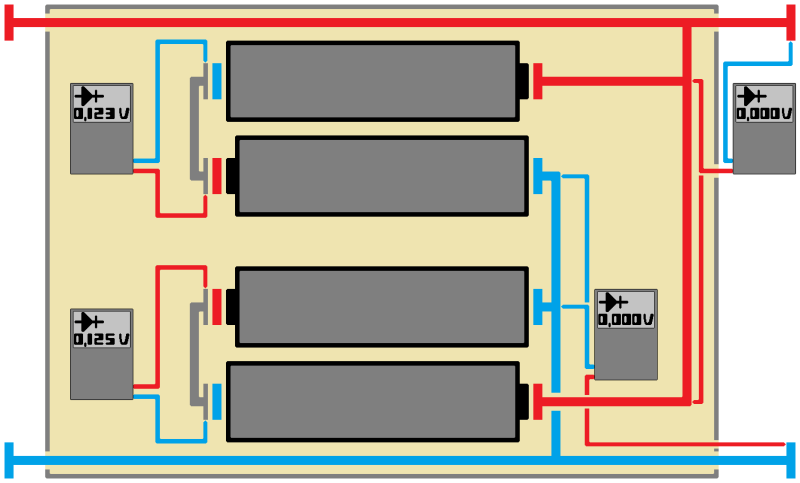

A képből ítélve 2-2 cella van sorba kötve, majd a 2 sor párhuzamosan.
Ha a sejtésem nem csal, a tartóban lévő elektronika véd túláram ellen,
így szerintem a celláidnak nincs semmi baja.
Ha ott mérsz áramot, ahol a 0,125V-ot mérted, akkor kb a felét kapod
a valós terhelő áramnak.
(Igazából kevesebbet, mert az elektronika fetje párhuzamosan kapcsolódik
a műszer söntellenállásával. A csalás mértéke függeni fog a műszer
söntellenállásától és a cellafeszültségek eltérésétől is, ezért nem lehet
látatlanban meghatározni.) -
#52123
SchumiBácsi
őstag
Kernel
#52119
válasz
Kernel
#52119
üzenetére
A lámpa nem rendelkezik önálló töltővel és a fényerőt akku töltöttség függvényében veszi vissza. Kiszedés nélkül is megállapítható a töltöttség: ha teljes fényerőn kapcsolom ki és visszakapcsolásnál már nem a teljes hanem a második legfényesebb módban indul akkor ~3,8V a cellafeszültség. Ekkor még visszakapcsolható teljes fényre kb. félóráig, de utána úgyis visszaveszi.
3,5V körül / alatt - de ez nincs pontosan meghatározva - meg már igen gyorsan visszalép. Ilyenkor már teljes fényerő 5mp-ig se, 2odik 1-2 perc, 3adikban még elvilágítana 1-2órát, 4edikben 1-2napot de ilyenkor már megy a töltőre. A legalacsonyabb feszültség amit mértem 3.3-3.4V lehetett. Melóban éjjel amikor kell a cucc általában teljes fényerő megy ahhoz meg 3,7V és felette kell legyen az akku tehát legfeljebb 3,6V és megy a töltőre.
Ampermérés: akkor most ami amper kijön hogyan értelmezhető? Ha 2ampert mérek az akkunál ahogy mutattam és sztem a lényeg, a kapcsolás megoldásából fakadóan a lámpa felé duplázódik? Tehát ha az akkupakk végén mérném (kib*szott nehezen oldható csak meg) akkor teljes terhelés alatt 8.0V-on mutatna 4ampert amikor akkunál 4V-on 2amper van? De ha a feszültség a végén összeadódik az amper ugyanannyi kell legyen mint az akkunál nem?
Vagy ha berajzolnád a képemen hol mennyi amper van szted az is segítene, bár az akkun ez már akkor se segít ha baja van
-
Sziasztok!
Remélem nem off.
Lakás elektromos hálózatát újítom fel, és szükségem lenne olyan eszközre, amivel a 3 erű kábeleket el tudom osztani.
Olyasmi kellene, mint a sorkapocs (csoki), csak egy ponthoz több másik kábelt szertnék kötni.
Első körben 3 pólus 3 irányú elosztás kellene.Kössz!
-
#52119
Kernel
nagyúr
SchumiBácsi
#52118
Kernel
nagyúr
válasz
SchumiBácsi
#52118
üzenetére
Lehet benne balanszírozó áramkör, még ha nem is alkalmas komolyabb disszipációra (nincs hűtött félvezető stb.), de kis árammal is már rá lehet segíteni az egyensúly fenntartására. Ez töltés közben is jó, ha esetleg van a lámpának saját 8,4 V-os töltője.
Védelem nélkül hiába figyel oda valaki, 3 V üresjárási feszültség alatt már 200 mA terhelést sem bír el általában, vagyis terhelés hatására beesik a kritikus 2,5 V alá. Lekapcsolom, felszalad 3 V-ra. Amikor kiveszed, már csak ezt látod.
Önálló vagy paralel celláknál ez nem gond, mert észreveszi az ember, hogy nem működik. Rövid idejű beesésektől még nem lesz baja. De ha van vele sorban egy erősebb, illetve jobban feltöltött cella, könnyen lenyomhatja a gyengébbet, a terhelés pedig csak a feszültségek összegét érzékeli.
Az ampermérés csak egy ágat mér, itt ideális esetben a teljes áram fele. De egyéb aszimmetriák mellett az ampermérő, illetve vezetékezés ellenállása is beleszól, meghamisítja a mérést. A balanszer is (ha van benne), kis mértékben.
-
#52118
SchumiBácsi
őstag
Kernel
#52109
válasz
Kernel
#52109
üzenetére
A mérés a kép szerint zajlott. Valszeg a 0,100akárhány a panelen lévő chip miatt van.
Akku érdekes téma mert más lámpába is védtelent nyomnak, mondván ha jó a lámpa/töltő akkor kellő odafigyeléssel nincs baj.
Leszámítva ezt a kis malőrt részemről teljes odafigyelés van: rögzítve van a töltés, hányszor mivel és mennyivel töltöttem, meddig merült és meddig tölti, kibontáskor mennyi feszültség volt benne, 20töltésenként terheléskor mennyit esik a feszültség. Egyedül ez az elfuserált ampermérés volt, de már van megoldás a későbbiekre csak meg kell csinálni.
Egyébként most hogy már 99% ismerjük az akkutartó felépítését, az ily módon való ampermérés eredménye minden akkura egyformán érvényes, vagy a részben soros kötés miatt kettőn-kettőn osztozik?
-
#52117
szabifotos
senior tag
kjani18
#52108
-
Ribi
nagyúr
válasz
Lompos48
#52115
üzenetére
Van hozzá kis rugós izé, bár gondolom azon a kb 30 centis CPU táp dróton úgyis több zajt szed össze mint a szkóp kb 5 centis kroki csipeszén.
Kb úgy lehetne tesztelni ha kiszedném az egészet és a paneltáp nyákján mérném meg. De az nem kicsit macera, mert az alaplapot is ki kellene hozzá vadászni.
Direkben rálátni az adótoronyra budán, lehet az is bejátszik.
-
Lompos48
nagyúr
A 20x kisebb jel alatt az alap zizire gondolsz?
Igen, aminek saccolva kb 20x nagyobb a frekvenciája. Merészen azt is feltételezhetném, hogy valami közeli URH adó. A kérdés, hogy azt a táp vagy a szkóp gyűjtheti be?
...ha GND-re rakom akkor teljesen kisimul,
Igaz, mintha a bemeneti osztó után lenne a kapcsoló, Tehát a szkóp rendben van.
Egyetlen ötletem lenne még: Ha a mérőfejnek levehető a horgos csúcsa (ezt kampónak nevezik - hook angolul), akkor marad a melegszál egy tüske formában és a GND egy koncentrikus fémgyűrűként. Gépészkedj rá a testre egy nagyon rövid szálat, majd azzal és a "meleg" tüskével mérj egyet, ha össze tudod hozni valahogy. Ezzel megközelíted azt a konstrukciót amiről a minap tettem be egy fotót.
-
Ribi
nagyúr
válasz
Lompos48
#52113
üzenetére
Nem, 100mV-nál volt hogy alacsonyabb volt mint 50-en. De rendszerint kb ugyanannyi.
A 20x kisebb jel alatt az alap zizire gondolsz? Ha teljesen bezoomolok szkóp össze vissza kiír mért frekiket, de teljesen random és a zoomolást mértékétől függően 10-100MHz-ig mindent.Van egy érzésem, hogy a szkóp árnyékolása sem fullos, de ha GND-re rakom akkor teljesen kisimul, illetve amikor az akksit néztem, akkor is ment a gép és nem szórt bele. Illetve akkor is úgy volt, hogy szép lassan csökkent a zaj ahogy megyel levele 200-100-50mV-ra, majd drasztikusan amikor 20mV-ra.
-
Lompos48
nagyúr
Érdekes. A 300kHz-es feltételezésed szerintem tökéletesen elképzelhető. Azt nem tudom mi lehet az arra rátevődő kb. 20-szoros kisebb jel.
...de ha feltekerem 50mV-ra a zaj felugrik 130-140mV-ra 50-60mV-ról...
Erre egyetlen feltételezésem van: nem a mérőfejen és annak kábelén keresztül "fütyül" bele a szkópba, hanem a bemeneti osztója után. Még az arányok is megmaradnak 2.5 körül! Egy fokozattal fennebb, 100mV-on skálán 250-300mVpp jelentkezhet, talán.
Ha igen, akkor a táp rémesen szór (ami tény) és a szkóp belső árnyékolásai eléggé sántikálnak.
-
Ribi
nagyúr
válasz
Lompos48
#52104
üzenetére
No csináltam egy képet. (telefontól ennyi telik)
Most a 12V ágra beraktam 750 ohmot, hogy legyen valamicske terhelés.
Most 20mV-on volt, de ha feltekerem 50mV-ra a zaj felugrik 130-140mV-ra 50-60mV-ról ami érdekes.Illetve látszik benne ez a 300kHz körüli hullámosság ami akár lehet a paneltáp frekije is.
-
#52109
Kernel
nagyúr
SchumiBácsi
#52107
Kernel
nagyúr
válasz
SchumiBácsi
#52107
üzenetére
Csak ettől még nem érhető, hogy mihez képest mutatta a 0,123 értéket, mert a két akku soros összekötési pontján 0 ohm közeli értéknek kellene lenni.
Itt nem az az érdekes, hogy melyik akku kapott zárlatot, mert annak meg se "kottyant" szerintem. Viszont ilyen soros táplálású lámpákhoz védett akkut szoktak ajánlani, mert a soros kapcsolás különösen veszélyes tud lenni, ha az egyik cella túlmerül, majd polaritásban átfordulhat.
Az általad említett akku védelemmel nem integrált. Az akkutartón nem tudom, milyen elektronika van, mert akár az áram megszakíthatóságáról beszélünk, vagy balanszírozási képességről, ahhoz valamilyen tekintélyesebb (terhelhetőbb) FET is szükséges. Nem csak valami "kis chip", amivel kisebb kiegyenlítőáram képzelhető el, esetleg.
-
#52108
kjani18
őstag
szabifotos
#52106
kjani18
őstag
válasz
szabifotos
#52106
üzenetére
-
#52107
SchumiBácsi
őstag
Kernel
#52086
válasz
Kernel
#52086
üzenetére
A szürke keret az csak úgy van, az akkupakk "határát" jelöli. A szürke vonal meg az ami kapcsolatot létesít az akkuk között mert nem egymás után vannak hanem egymás mellett ebben az egységben, tehát kell egy vezeték ami megvalósítja a kapcsolatot.
Ugyanezen a helyen a NYÁK-on van 2db kis chip, nem tudom mit csinál de van. Na most ha a kapcsolás ilyen, és az egyik akku párnál a mérés miatt ott volt a "szigetelőlemezke" elképzelhető hogy csak két akku kapott? Ez azért jó mert ha kell akkor kettőt cseréje ami kötelező, amiért meg rossz hogy többet kapott így mint ha 3-4kap egyszerre.
Vagy rajzoljam le még azt az állapotot is ami a mérés idején fenn ált és akkor végleg pont kerül erre a jó kis ügyre?
-
#52106
szabifotos
senior tag
-
jancsi$
újonc
válasz
Kernel
#52083
üzenetére
TDA 1554Q
AUDIO erossito kivallo minoseg nem melegszik tulzotan birja a strapat
rovidzarlat vedelem 30 sec
, egyebkent a valasz a kerdesre jol sejtettetek en ki teszteltem es ugy van le csokken a hangero ha sorosan egy ellenallast , vagy tekercset sorosan kotunk a szoban forgo kondi ra, jellegzetesen lehet allitani a hangfrekvenciat ugy mint egy egalizatorral , ugy hogy elonybe hejjezunk bizonyos frekvenciakat , szuroket letrehozvan azon a ponton , en egy TBA 820 integralt aramkorrel el ertem amit akartok, de nehezkes a szuroknek aziranyitasa. -
-
jancsi$
újonc
-
jancsi$
újonc
válasz
jancsi$
#52100
üzenetére
ide firkantom hogy egy csomo ELEKTROTECHNIKAI alkatresz van elado es haztartasi cikkek azaz porszivo-k ,LED tv-k plazma tv-k ,audio hifi egysegek, 5.1 rendszerek, hangszorok PARBAN, HANGFALAK ,EROSSITOS HANGFALAK ,FENY REKLAM,LEZERES IS ,motor alkatreszek , trafok ,, es nem utolso sorban szakertokkel valo eszmecseret keresunk - es ajallunk.
Jobb lenne ha csak simán torzítana. Úgysem tekerném fel annyira hogy torz legyen.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
ekkold- LG 42C4 - 42" OLED evo - 4K 144Hz - 0.1ms - NVIDIA G-Sync - FreeSync - HDMI 2.1 - A9 Gen7 CPU
- ÁRGARANCIA! Épített KomPhone Intel i9 14900KF 32/64GB RAM RTX 5070 12GB GAMER PC termékbeszámítással
- Bomba ár! HP EliteBook 830 G5 - i5-8G I 8GB I 256GB SSD I 13,3" FHD I HDMI I Cam I W11 I Gari!
- Apple Ipad Pro 2 gen2 10,5" 2K retina A1709 64GB
- BESZÁMÍTÁS! ASUS B460M i7 10700 16GB DDR4 512GB SSD GTX 1080Ti 11GB KOLINK Observatory TG TT 600W
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
