#50600
mezis
félisten
PRDZsolesz
#50598
mezis
félisten
válasz
PRDZsolesz
#50598
üzenetére
Mérd le a tüske átmérőjét vagy vidd magaddal az az egészet.
-
Kernel
nagyúr
válasz
feldeci
#50593
üzenetére
Érdekes eset, ráadásul a retrofit vagy más néven filament lámpákra az egyszerű, kapacitív előtétes áramkör jellemző inkább, mert ezek nagyobb feszültség mellett kis áramot igényelnek, ami kapacitív előtéttel is biztosítható (noha létezik ilyen célra aktív áramgenerátor IC is).
Ez egy elég "buta" áramkör, passzív alkatrészekkel, tehát a szabályzása nem tud megbolondulni, mert nincs. Ugyanakkor a soros kapacitív előtét (C1) sajátossága, hogy a hálózat felől érkező zavarokkal szemben kis ellenállást tanúsít, ez egyszerűen a kondenzátor tulajdonságából következik. Ez a hatás a pufferkondenzátor (C2) kapacitásának növelésével mérsékelhető.
Talán ennyit tudnék elképzelni így látatlanban, hogy a motor, illetve annak vezérlése valamilyen hatással van a hálózatra, ami a vezetékek ellenállása miatt távolabb már nem jelentkezik. Nem mondom, hogy nagyon életszerű, egy ilyen gyenge kis motortól, de jobb egyelőre nem jut eszembe.
(#50596) majnz
(#50595) PRDZsolesz
Gyártóspecifikus, egyedi csatlakozók, ezeknek nem szokott lenni olyan általános neve, ami alapján kérhető lenne az üzletekben, illetve nem is kapható.
-
#50598
PRDZsolesz
aktív tag
majnz
#50596
PRDZsolesz
aktív tag
Nos, igen, ott én is találtam, csak hát az árak...
@mezis: Perpillanat azt sem tudom mi ennek a neve, így nem is tudom mit mondjak a bontóban a tagnak
A másik probléma, hogy tőlem az elektronika sajnos mérföldekre áll, így a forrasztás, zsugorcsövezés, -bár nem kínai fogalmak-, de semmi esetre sem nekem való feladatok.
-
#50597
mezis
félisten
PRDZsolesz
#50595
mezis
félisten
válasz
PRDZsolesz
#50595
üzenetére
Én sem költenék rá 100Ft-nál többet. Valamelyik PC, egyéb elektronikai hulladékból csak lehet bontani olyan csatlakozó hüvelyt, ami illeszkedik arra a tüskére. Ráforrasztod a kábelt, zsugorcsövezed az egészet.
(Fekete és piros zsugorcsővel még flancolhatsz is !
) -
#50596
majnz
tag
PRDZsolesz
#50595
majnz
tag
válasz
PRDZsolesz
#50595
üzenetére
Ilyen csatlakozót már valaki keresett. Úgy tudom hogy nem is lehet kapni kimondottan csak ilyen csatit. Az ebay-ről valaki linkelt valami mókolt megoldást, de az sem valami olcsó, ráadásul nem is szép
-
#50595
PRDZsolesz
aktív tag
PRDZsolesz
aktív tag
Sziasztok!
Ismét a segítségeteket szeretném kérni, mégpedig a kérdésem az lenne, hogy ennek a csatlakozónak mi a neve, és hol tudnám beszerezni, esetleg kábellel együtt? Nem szívesen fizetnék érte majd 30$-t szállítással együtt. Előre is köszönöm!
-
majnz
tag

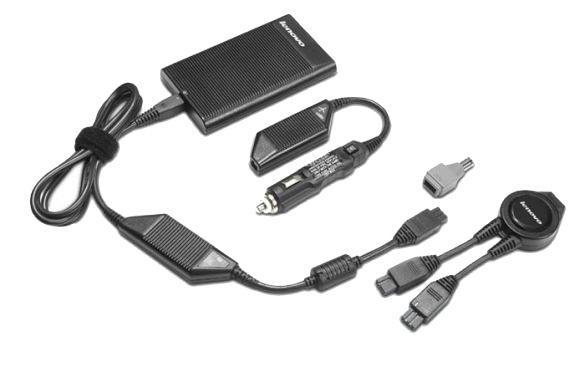

üdv! egyik ismerős megkért hogy szerezzek be neki egy kábelt, egy hasonló lenovo szett egyik darabjáról lenne szó
sajnos az adott kábelt nem találom sehol, viszont itt lehet hogy valaki tudja a csatlakozó nevét esetleg típusát és akkor már tudunk házilag készíteni egy kábelt! köszönöm a segítséget! további szép napot.
pár cikkszám ami az eszközön található: 41r4536, 41r4508, 41r4510, 41r4371
-
feldeci
tag
válasz
Kernel
#50591
üzenetére
Bocsánat, bekapcsolva vibrál. És a legfurcsább, hogy nem mindig. Bekapcsolom, tökéletes, 90mp késleltetése van a ventilátornak, bekapcsol, még mindig nem vibrál. Aztán pár perc után elkezdi, aztán abbahagyja, aztán megint elkezdi.. több lámpát kipróbáltam ezekből a ledesekből, itt és csak itt mindegyik csinálja, máshol egyik sem. Kikapcsolva ki van kapcsolva, azzal semmi gond nincs és a ventilátor is megy még tovább a beállított ideig, szóval jól van kötve minden. Ja, és amíg nem kapcsol be a ventilátor addig sohasem vibrál, azért gyanakszom arra.
Ez egy darab, retrofit E27 LED lámpa.
Nem házibarkács egyébként a villany, hanem villanyszerelő csinálta, jó villanyszerelő. És az is zsír új.
A "sima" energiatakarékos nem csinálja.
-
CPT.Pirk
Jómunkásember
válasz
Kernel
#50591
üzenetére
Csak kiegészítés képen, ami bemelegedés után villog, az kikapcsolás után is egy ideig. Nekem van itthon 12 darab ledes spot égőm (4 led sorban mindegyikben), már mindegyikben cserélnem kellett legalább 1 ledet.
Az azonos típusú, de kicsit hidegebb fehér ledek jellemzően bírják a strapát.Én úgy szoktam megkeresni a hibásat, hogy egy csipesszel rövidre zárom a ledeket sorban. Amelyiknél a többi bekapcsol, azt kell cserélni.
-
Kernel
nagyúr
válasz
feldeci
#50590
üzenetére
De még mindig nem egyértelműsítetted, hogy kikapcsolt állapotban kezd villogni, vagy üzem közben, bemelegedés után? Én az utóbbiról beszéltem.

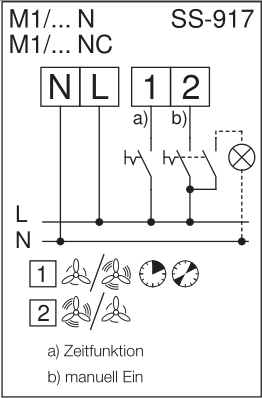

Bekötés a rajz szerint, vagy kétáramkörös kapcsoló helyett csak szimpla van, lámpa közösítve lett a 2. pontra, akkor simán villoghat, kikapcsolás után.
-
feldeci
tag
válasz
Kernel
#50585
üzenetére
Nekem is ez volt az első tippem, kipróbáltam. Ugyanaz a lámpa a nappaliban tökéletes, ugyan csak ebből a szériából vannak a lámpáim (decemberi bauhaus akció, 15w, 1520lumenes led lámpa 1990 ft) de a fürdőben mindegyik vibrál, máshol egyik sem. Lehet akkor veszek egy Osram vagy valami nevesebb lámpát valahol hátha az jó lesz.
Bocsánat, de, két áramkör, ugyanaz a fázis. A kapcsoló egész biztosan a fázist szakítja meg.
Az van egyébként a doksijában, hogy "Visszfeszültség! Az elektronika miatt a 2-es kapcson egy gyenge energiájú visszfeszültség tapasztalható. Glimmlámpa használatakor a folytonos világítást egy a glimmlámpával párhuzamosan kötött 0,33uF/250VAC kondenzátorral kerülhetjük el."
A villanykapcsoló nem glimlámpás, amiatt biztosan nem vibrál.
-
Kernel
nagyúr
válasz
Batman2
#50582
üzenetére

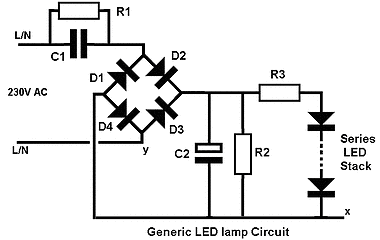

Puffer nélkül egy ilyen lámpa 100 Hz pulzálása annyira zavaró, a stroboszkóphatás miatt az ember mozgása is szaggatott lesz a fényében, hogy az már elviselhetetlenül gagyi, szemet is fárasztja.

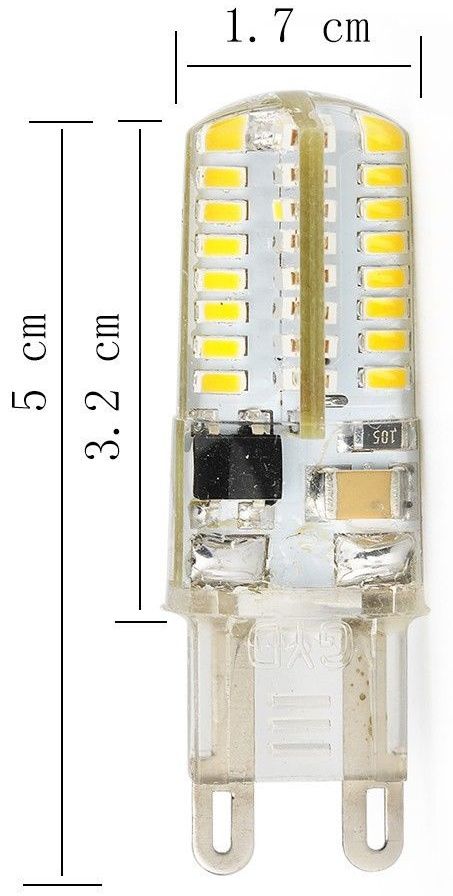

Ilyenek általában a legapróbb fényforrások, amibe puffert nem is tudnak betenni, kis SMD kapacitástól eltekintve. Pl. ilyen és hasonló kategória:
Egyébként legalább 10 μF körüli kapacitás mindegyik kapacitív előtétes E27 lámpában szokott lenni, még a legolcsóbbakban is:
https://www.youtube.com/watch?v=G77q8i_uwpA
Ez már ahhoz elég, hogy látszólag nem vibrál, de akinek érzékenyebb a szeme, a maradék hullámosság még így is lehet kellemetlen. Házi barkács útján a kapacitás természetesen növelhető, bár az alulméretezett hűtésen az sem segít, ami videóban látható konstrukció fő problémája (még az alulapos változat is hajlamos túlmelegedni, ezért az áramát ajánlatos lejjebb venni).
GU10 spotlámpákban is elfér egy puffer:
https://www.youtube.com/watch?v=keaE7QTKTYE
Vagy aktív driver is. Ez mondjuk E27, csak a példa kedvéért:
https://www.youtube.com/watch?v=rDp3fVN_hZI
De láttam már kisebb lámpákban is aktív drivert, ami az érinthető alkatrészes, külső hűtőbordás lámpákhoz nálunk hivatalosan egyébként is kötelező (leválasztótrafóval), az érintésvédelem miatt.
-
Kernel
nagyúr
Van ilyen, csak az kikapcsolt állapotban, lassan feltöltődik a puffer, begyújt, kialszik stb.
Itt üzem közben, bemelegedés után vibrál szerintem, ami egy LED betegség szokott lenni. Általában elhasználódás után, de lehet gyári hibás is.
Továbbá a glimmlámpás kapcsoló a fényforrással sorosan van, míg itt a ventilátor teljesen független áramkör, azért is tettem be a rajzát.
-
Kernel
nagyúr
-
Batman2
őstag
válasz
feldeci
#50581
üzenetére
Az energiatakarékosban van puffer kondi és némi stabilizálas, ezért nem jelentkezik ott a vibrálas az ízzónak meg ugye nagy a tehetetlensége, a gyári ledlámpákba viszont nem szoktak tenni puffer kondit, így az minden zavarra érzékeny.
Ezt szrintem csak akkor tudnád gyógyítani, ha szétszednél egy gyári led lámpát és bele építenél legalább egy pár mikrós puffer kondit, ha fér egyáltalán.
Üdv. -
feldeci
tag
Sziasztok!
Hátha akad itt hozzáértő (keresgéltem, de nem találtam): szóval kész lettem a lakásfelújítással, mindenhova LED izzók kerültek, idáig patent. Viszont a fürdőben van egy utánfutós ventilátor (helios m1/100 nc), ami a világítással együtt kapcsol be (két fázis van bekötve, egy a világításkapcsolóval megszakítva a másik pedig fix az utánfutó miatt). Namost itt - és csak itt - az izzó "vibrál" egy idő után, a sima energiatakarékos és a hagyományos wolfram szálas viszont nem, csak a LED izzó.
Gondolom ez a ventilátor motorja miatt van, létezik valami zavarszűrő, amit be tudnék iktatni, hogy ez megszűnjön? Lehet készen venni? Barkácsolni kell?
Köszi, ha valaki tudja a választ
-
-
Batman2
őstag
válasz
Lompos48
#50533
üzenetére
Szevasz
Kipróbáltam mindet külön, 20K-os ellenállással a gate-et állandó fölldre húzva, egy 21w-os ízzóval. 4 FET rendben működik, világít az ízzó, ha a gate-et a pozitívhoz kapcsolom. Egy viszont folyamatosan átenged, ha pozitívot kap a gate akkor kicsit még csökken is az ízzó fénye, nem hogy nőne.
Ez a FET ebay-ről van, másik 3 társával együtt, 1db pedig itteni boltból.
A kapcsolástól, vagy a használat módjától ment az az egy tönkre, hogy átmeneti állapotban volt nagy terhelés mellett, vsgy szimplán gyártási hibás példány?
Üdv. -
#50576
csabyka666
veterán
PHM
#50575
-
#50575
PHM
addikt
csabyka666
#50574
PHM
addikt
válasz
csabyka666
#50574
üzenetére
Nappali menetfény.
Kisebb a fogyasztása a tompítottnál, mégis kellőképp látható.
Sok új autónál gyári tartozék. -
#50574
csabyka666
veterán
schawo
#50570
-
#50573
csabyka666
veterán
Khelben
#50571
-
-
#50571
Khelben
nagyúr
csabyka666
#50567
Khelben
nagyúr
válasz
csabyka666
#50567
üzenetére
Ez már régóta nem így van. Ettől függetlenül a helyzetjelzőből nem lehet "nappali menetfényt" csinálni, annak külön szabályai vannak.
-
#50569
csabyka666
veterán
ACAB95
#50568
válasz
ACAB95
#50568
üzenetére
Nem is a szabályosság a probléma (de, az is, de az a kisebbik baj), hanem hogy nem igazán látható. Egy citromsárga vagy almazöld autónál még oké lenne, de egy szürke autó nagyon rosszul látszik, főleg, ha amúgy is rosszak a fények.
Ne rontsunk, inkább javítsunk a lámpán. Egy F-es Opel Astra-val járunk, botrányosan rossz a gyári H4-es halogénje. Vettem bele fehéres fényű (Xenon Look) izzókat, sokat javult, este egészen más, és nappal is sokkal jobban látszik, mint a sárgás vacak. És szabályos is.
Szvsz - ahogy korábban is téma volt itt - ez a LED-es helyzetfény biztos nagy "menőségi faktor", de inkább felesleges és veszélyes, mint jó.
-
#50568
ACAB95
tag
csabyka666
#50567
ACAB95
tag
válasz
csabyka666
#50567
üzenetére
Bocs az OFF -ért nem tudtam hova tenni. Magyarországon nem tudom mi a szabályos. Szlovákiai vagyok itt nem igen nézik a rendőrök, csak világítson valami... Drága Osram H7 izzók gyakran kiégnek, ezért akarnák leddes helyzetjelzőkket nappalinak.
-
#50567
csabyka666
veterán
ACAB95
#50566
-
#50565
csabyka666
veterán
Lompos48
#50535
-
CPT.Pirk
Jómunkásember
Nem nagyon kapni hazai boltokban. Valamint kicsit félek a qfn tokos megoldásoktól. Most próbálkoztunk egyel aminek olyan 85% körüli a hatásfoka, az ugyan működik, de pusztán a nyákkal nem tudtuk normális hőmérsékleten tartani, pedig a termal pad alatt viák kitöltve ónnal, a hátoldal nagyja egybefüggő gnd layer aminek a nagyján még lakk sincs, aztán ez sem volt elég, tűzforró a cucc működés közben.
darvinya: az már egy kicsit sok. 800..840Ft ezres tételben az lm2596 és lm2698.
Kernel: impozáns paraméterei vannak, de be lehet itthon szerezni csak magát az IC-t? Ret, TME, Farnell, chipcad nem forgalmazza.
-
#50557
csabyka666
veterán
Kernel
#50548
-
CPT.Pirk
Jómunkásember
válasz
tornas
#50554
üzenetére
Nem lenne rossz, de a lineáris volta miatt nagyobb disszipációt kellene kezelni ezzel a megoldással. 24V AC betáp mellett kb. 17W-t fűt el, ami nagyon sok.
Ha működne az LM267x széria, annak a hatásfoka 90..92% körül van, ami nagyon jó. Zárt dobozba fognak kerülni a cuccok, szóval van probléma bőven.
darvinya: kb. minden hazai elektronikai beszállító céggel kapcsolatban vagyunk, szóval ez nem probléma. A gond az a nagy tétel mellett is kétszer annyiba kerülő LM1074. Persze ha nincs más, akkor ez lesz.
-
CPT.Pirk
Jómunkásember
Táp IC-t keresek egy többfeladatú tápba, a legnagyobb igénybevétel az 28V és kicsit több mint 3A leadása, vagyis olyan 85..95W teljesítményről van szó. 35V bemeneti DC-t is el kell viselnie.
Az LM2596 viszonylag olcsó és működik is, de pont 3A-en kifullad és egy picit több kellene...
Az LM2679 papíron tudja amit kell, de terhelés mellett nem tudja tartani a kimenő feszültséget, többet is megnéztünk, többféle konfigurációban.
Az LT1074 tudja amit kell, de nagyon drága. (gyártási szériába kell az IC és a költségeket azért vissza kell fognunk...)Az LM2677, 78-as egyszerűbb táp IC-k még papíron jók, de azokat nem tudtam kipróbálni, viszont belül kb. azonosak az LM2679-el, így valószínűleg nekik is gondjuk akad nagy terhelés mellett.
Tudtok még valami IC-t mondani erre a feladatra?
-
-
Nem tudom eldönteni hogy az eszköben lévő Li-Ion akku rossz vagy a töltő IC.
A hibejelnség az hogy kb 1 napi töltés után 5perc után "lemerül".Ilyen IC van a panelen, látszólag sértetlen.
Ki tudom valahogyan mérni?
-
#50550
Kernel
nagyúr
HornedReaper
#50549
Kernel
nagyúr
válasz
HornedReaper
#50549
üzenetére
A LED ennél sokkal nagyobb frekvenciákat, impulzusokat is követ, nem árt neki, legfeljebb alacsony frekvencián a szemnek zavaró a vibrálás. Megint más kérdés, hogy a driver mit lép erre.
Egyébként az átlagáram, illetve végeredményben a melegedés, ami számít.
Pufferkapacitást a frekvencia és áram függvényében kell méretezni, alacsony fordulaton nagyobb kapacitás szükséges a vibrálás elsimításához. 1000 μF nagyságrendben lehet próbálkozni, utána majd elválik.
A járművek feszültségszabályzója szinkrongenerátorhoz van kitalálva, nem dinamóhoz. A generátor forgórészének gerjesztőáramát szabályozza, közben méri a leadott feszültséget (akkut), annak függvényében szabályoz, stabilizál.
A megadott LED-paraméter érdekes, nem tudom milyen az, de így látatlanban adódhatnak félreértések is.
-
#50549
HornedReaper
senior tag
HornedReaper
senior tag
Sziasztok!
Ledes, adatlapja szerint 6-80V (beépített driveres) izzót szeretnék motorkerékpárra applikálni, aminek csak AC "dinamója" van. (akksi csak az önindítót hajtja)
Sajnos graetz-híddal így "szaggatott" DC-t kapnék ami a led élettartamát lehet hogy nagy mértékben csökkentené.. Kb. 12-14V-os a rendszer, mekkora kondit használjak, hogy kicsit kisimítsam a hullámot?
Érdemes lenne inkább egy ilyen robogókra való fesszabályzót bekötni?
Valószínűleg gyárlag fesszabályzáson átesik alapból is az áram, de egyenáramot csak az akksi kap..
-
#50548
Kernel
nagyúr
csabyka666
#50547
Kernel
nagyúr
válasz
csabyka666
#50547
üzenetére
Képcsöves TV-kből lehet bontani ilyet vagy nagyobb kapacitásút is, ez teljesítményfüggő. Nagyobb méretű, illetve 100 Hz-es TV-kben komolyabb kondik vannak.
Ha van a környékeden TV-szerelő, elképzelhető, hogy ad el bontottat, amire persze mondhatnánk, hogy használt kondi olyan is, de ez nem feltétlenül mérvadó. Attól még lehet hibátlan és a célra tökéletesen alkalmas, vagy akár tartósabb is, mint az eredeti.
Ugyanakkor 220 uF is elég általában, ha nincs nagyon terhelve a tápegység, illetve nincsenek komolyabb igények, játékos gép stb.
Például a 270 mikrós kondi is élete során elkezdett csökkenni, 220-nál valószínűleg még fel sem tűnt, hogy gond van, csak mikor már 100 uF alá esett, vagy még lejjebb.
Meglepően alacsony kapacitással is képesek néha működni a tápok.
-
#50547
csabyka666
veterán
Ekkora vihart nem akartam kavarni, de köszi mindenkinek! Eddig én 99%-ban kétkondis tápokat láttam, de most perpill van itt egy egykondis is, abban 400V 270uF van, bajban is vagyok vele, mert nem kapható ilyen kapacitással, csak 220uF-al 400V-os...
-
Kernel
nagyúr
válasz
Kernel
#50544
üzenetére
Illetve nem jól írtam, csak már régen boncolgattam az áramkört, ezért nem emlékeztem:

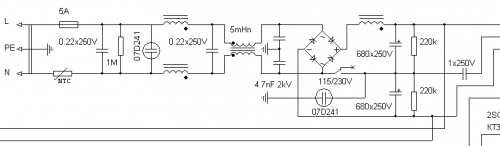

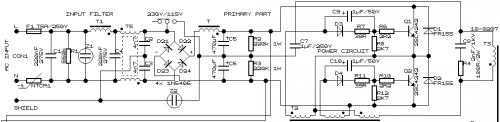

115 V állásban egy ügyes trükkel, Graetz-híd helyett feszültségkétszerezőként kezd működni, két diódával.
A D24 tolja az osztásponthoz képest pozitív, D23 a negatív oldalon lévő kondiba az áramot, míg a D21-22 hatástalanná válik, csak ott van:
Ebből persze az is következik, hogy 115 V állásban nagyobb a hullámosság, mert egyik félperiódus csak az egyik kondit tölti, másik a másikat, de ezt a tápegység kiszabályozza.
-
Kernel
nagyúr
válasz
Lompos48
#50541
üzenetére

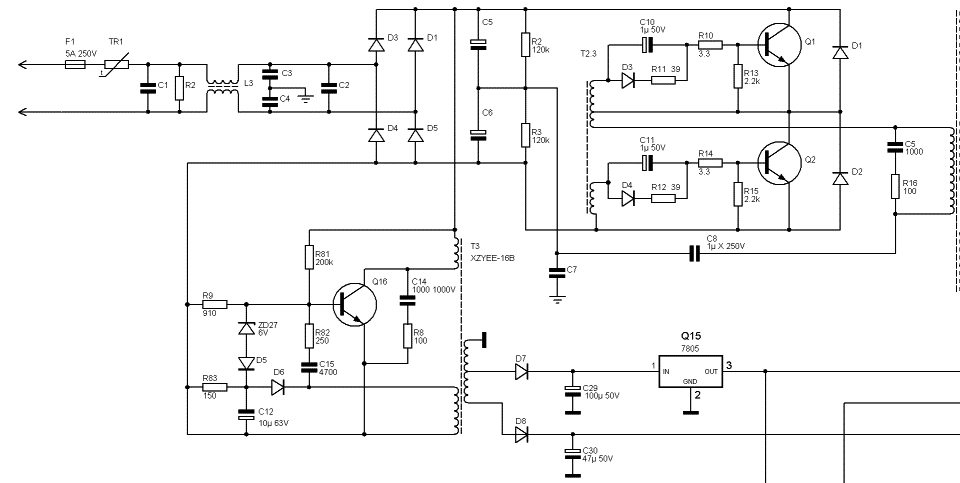

Ez a klasszikus, nagy tömegben gyártott ATX tápok elrendezése, így egy kis trükkel meg tudták oldani a 230 / 115 V átkapcsolhatóságot:
Ami érdekes, hogy ehhez a dupla pufferes elrendezéshez ragaszkodnak sok esetben a nagyteljesítményű tápegységeknél, amikor átkapcsoló be sincs építve, de még nyomokban sincs odatervezve:
Pedig azt mondaná az ember, hogy a felső képen látható C7 (alul a C8) akkor is elvégzi a DC-leválasztó feladatát, ha nem az osztáspontra kötik, hanem a pozitívra. Mint ahogy ez konkrétan így is működik, 115V állásba kapcsolva.
Nagyteljesítményű tápokban az ellenütemű meghajtás szükséges általában, illetve ez kell ahhoz is, hogy a szekunderoldalon középcsapolt rendszerű kétutas egyenirányítás megoldható legyen, mivel itt a mindkét félperiódus terhelve van, ezért ellenütemben kell "bepumpálni" a teljesítményt primer oldalon is.
Elképzelhető, hogy a duplapufferes elrendezéssel jobban biztosító a szimmetria, bár ez nem magyarázza meg, hogy 115V-os állásban mégis mehet szimplán, pedig ott még nagyobb is az áramfelvétel.
Ez egy másik példa:
-
#50541
Lompos48
nagyúr
csabyka666
#50539
Lompos48
nagyúr
válasz
csabyka666
#50539
üzenetére
Tehát csak a kondenzátorcseréről nyilatkoztam, alkalmazási helyétől függetlenül. Ami zavart: általában hálózati tápokban 400-450V-os kondikat lehet találni. Nem találtam a 200V értelmét és nem akartam ekörül spekulálni. @PHM megadta a lehetséges választ, amit egy teljesen helytelen megoldásnak tartok, ha igaz.
-
#50539
csabyka666
veterán
Lompos48
#50537
-
RGBW vagy RGB ledekből álló panelt terveznék Eagle-ben. Pontosabban 5050 LED-ek WS2811 vezérlővel.
Van valahol már kész letölthető komponens?
-
#50537
Lompos48
nagyúr
csabyka666
#50536
Lompos48
nagyúr
válasz
csabyka666
#50536
üzenetére
Nem tudom milyen táp lehet, ami 200V-os kondikkal operál. Ezért nem is spekulálok tovább.
-
#50536
csabyka666
veterán
Lompos48
#50535
válasz
Lompos48
#50535
üzenetére
Okés, köszi!
A gond az a táppal, hogy terhelésre megáll, ezt követően be se tudom kapcsolni, áramtalanítani kell, majd pár percet várni, akkor ismét indítható, de terhelésre puff, kikapcsol. Volt már ilyen táp itt, de annak látványosan meghaltak a pufferkondijai, csere megoldott a problémát. Áldozni nem akarok rá, bontottal megnézem.
-
#50535
Lompos48
nagyúr
csabyka666
#50534
Lompos48
nagyúr
válasz
csabyka666
#50534
üzenetére
Üzemi feszültségértéket jelent (Working Voltage). Szerintem cserélheted.
-
#50534
csabyka666
veterán
Üdv mindenki!
Egy gyors kérdésem lenne. Tápegységben szeretném kicserélni a 2 db pufferkondit. 680uF 200V értékekkel rendelkeznek, viszont nekem 680uF 200WV jelzésű van. Az a W betű mit jelent, és kell-e foglalkozzak vele?
Köszi!
-
Batman2
őstag
Nem értem ezeket a FETeket !

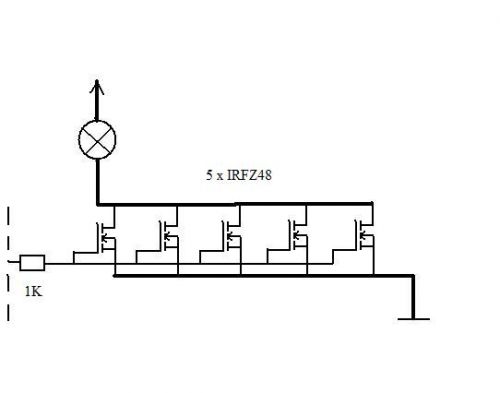

Össze kötöttem 5db IRFZ48-as FETet párhuzamosan, minden lábára nézve, a gate-re most nem tettem külön ellenállásokat tranzisztoronként, csak a végére egy darab 1K-sat.
Először egy kis 12V akkura kötöttem, egy darab 21W-os izzóval.
A gate-et nem kötötte rá a pozitívra, csak kézzel fogtam meg, és annak rendje-módja szerint a pozitív pólushoz érve bekapcsolt, a negatívhoz érve pedig kikapcsolt, ha pedig csak éppenhogy értem hozzá a pozitívhoz, akkor valamilyen részleges vezetési állapotba került, parázslott, vagy közepesen világított az izzó.Aztán rá kötöttem 3db. 60W-os izzót és rá kapcsoltam egy nagyobb 12V-os akkura.
Az izzók meggyulladtak, de hiába értem a negatívhoz, nem aludtak el, még úgy sem, hogy az ellenálláson keresztül közvetlen rá kapcsoltam.
A FETek bordán voltak, melegedtek is.
A pozitívhoz érve, illetve az ellenállást rá kapcsolva néha hirtelen kicsit erősebben kezdtek világítani az izzók.Majd vissza tettem a 21W-os izzót, de már nem kapcsolja le ezt sem ha a negatívra kapcsolom a gate-et, a pozitívhoz érve viszont kicsit erősebben kezd világítani, de csak amíg rá van kapcsolva a gate, üres állapotban hagyva azonnal kicsit gyengébb a fény.
Átütött volna a gate, tönkre ment volna a FET, mert a gate lábát üresen hagytam, nem kapcsoltam valamelyik pólushoz ?
Vagy a köztes, magas ellenállású állapot miatt tönkre ment volna a 180W-nyi terhelés miatt, hiába alkalmaztam 5db.-ot párhozamosan az egyenként is 190W-os, 50A-es tranzisztorokból ???
Üdv.
-
CPT.Pirk
Jómunkásember
válasz
otto14
#50528
üzenetére
Ezt az alkatrész könyvtárban kell megcsinálni, ugye minden ellenálláshoz tartozik egy pad, pl ha a 0603-as ellenállásokat használod, akkor mondjuk "smd_0603". Ezt beállítod a neked tetszőre, majd nyomsz az alkatrészen egy jobb gombot a listában, aztán kiválasztod a frissítést, így minden projectedben módosul az ezt a footprintet használó alkatrész footprintje.
Csak külön az ellenállásokra szerintem nem tudsz szűrni a tervezőben, így ott nem tudod csak az ő padjüket külön állítani. Van saját alkatrész könyvtárad?
-
otto14
őstag
válasz
CPT.Pirk
#50527
üzenetére
Az összes ellenállás padjának a méreteit be szeretném állitani mondjuk 2.2x2.2 mm -re ugye alapból 1.4x1.4 mm Az odáig megvan, hogy find similar objects, de ha itt beállíom a méreteket, utána nem történik semmi..
Illetve közben megnéztem, hogy ha nem változtatok semmit, akkor mi lesz. Így tudom változtatni a padok méretét a megnyíló PCB Insectorban, csak sajnos az összes komponens padjét változtajta, de én csak az ellenállásokét akarom. Azt hogyan tudom beállítani?
-
#50526
Ribi
nagyúr
Ereshkigal
#50525
Ribi
nagyúr
válasz
Ereshkigal
#50525
üzenetére
Ja neked nem lineárishoz kell.
Akkor oda tényleg 14Vos lesz a jó.
Mert neked nem elfűteni kell a különbséget.
Sőt, neked nem is kell hozzá reg, mert azt úgyis elvégzi az alaplap.
Vagy ha regulálni akarod, akkor tényleg több fesz kell, de az felesleges szerintem. -
#50524
Ribi
nagyúr
Ereshkigal
#50522
Ribi
nagyúr
válasz
Ereshkigal
#50522
üzenetére
Nem akarod megvenni az enyémet? (14V 100W)
Én kisebbet akarok, csak nem tudom 12, vagy 11.5V-ost.
14Vos-ból 21VDC lesz a végén.
Rohadtul feleslegesen sok.
Szóval ha nem akarsz felesleges fűtést 12Vost vegyél.
-
#50521
Ribi
nagyúr
Ereshkigal
#50519
Ribi
nagyúr
válasz
Ereshkigal
#50519
üzenetére
Nekem is ilyen hajtja a J1900-at.
Hozzátenném, hogy a bal oldali reg feliratozása igencsak gagyin néz ki, szóval szerintem annak nem csak annyi a baja, hogy gerjed. Főleg ha ugyanazzal a felállással egy másik tökéletesen működik.
Amúgy van 2500-ért LT1083-12. Csak sajna én is későn néztem utána. Azzal még egyszerűbb a kapcsolás.
Mekkora trafót akarsz elé rakni? -
#50520
Lompos48
nagyúr
Ereshkigal
#50519
Lompos48
nagyúr
válasz
Ereshkigal
#50519
üzenetére
Mindenképp figyelj a termikus problémákra. 40-50-60W esetén elég komoly hűtőborda kellhet a tokra. Ez függ természetesen a bemenet-kimenet közötti feszültségkülönbségtől meg a kimeneti áramtól.
-
#50519
Ereshkigal
őstag
Lompos48
#50516
Ereshkigal
őstag
válasz
Lompos48
#50516
üzenetére
Köszi a megjegyzéseket.Akkor hibásat küldtek.
Bevallom, a többit már ki se próbáltam, de akkor lehet megéri kipróbálni azokat is.Gyakorlatilag egy laptop adaptert váltanék ki vele, ehhez az alaplaphoz lenne. Egyszer beállítom, aztán nem lesz tekergetve. Igazándiból azért válaszottam ezt a kapcsolást, mert az IC kivételével olcsó, egyszerűen megépíthető, és nagy áramot tud.
-
#50518
Lompos48
nagyúr
Ereshkigal
#50517
Lompos48
nagyúr
válasz
Ereshkigal
#50517
üzenetére
De ott írja a gyógyírt is rá, a C3 kondenzátort.
-
#50516
Lompos48
nagyúr
Ereshkigal
#50514
Lompos48
nagyúr
válasz
Ereshkigal
#50514
üzenetére
...a hullámosság növekszik a kimeneti feszültség növekedésével (Vout/Vref-fel arányosan).
Ez igaz. Csak elenyésző hatású. Ugyanakkor a hullámossággal sokkal egyszerűbb megküzdeni a bemeneti és/vagy kimeneti elkók növelésével.
Gondolom azért LED referencia zener helyett, mert olcsó, de még stabil a nyitófeszültsége.
Kapásból nem ismerem az árakat, de annyi biztos, hogy a LED nyitóirányú görbéje csak annyira stabil, mint amennyire a rajta folyó áram az. Ez ellenben érvényes minden diódára. Ha a legegyszerűbb piros LEDekre gondolok, akkor is érdemesebb egy 3V-os Zenert használni a 2 LED helyett, hacsak nem kritérium az, hogy kimeneti feszültség növekedésénél valami fénnyel jelezze is ezt.
Gyors diódák használata (ha ezek Schottky-k) egyetlen előnye lehet, nyerhetsz pár tized voltnyi bemeneti feszültséget. Más szempontból nem osztanak, nem szoroznak.
Nem tudtam szabályozni a kimenetet. Volt két "állása", akárhogy állítottam, azon a két feszültségen kívül mást nem adott ki.
Ez nem hamis, hanem hibás példányra utal. Jobb esetben gerjedésre, ami IN-GND és OUT-GND közé - ha lehet közvetlenül a lábakra - szerelt pl. 100nF-os kerámiakondenzátorokkal orvosolható.
Mekkora a bemeneti feszültség és mekkora a kimeneti feszültségsáv, amit el akarsz érni?
-
#50515
Ribi
nagyúr
Ereshkigal
#50514
Ribi
nagyúr
válasz
Ereshkigal
#50514
üzenetére
Nem látom melyik ábrára gondolsz
-
#50514
Ereshkigal
őstag
Ribi
#50513
Ereshkigal
őstag
Az. De hívhatod drótnak is.
A doksi 9. oldala alapján a hullámosság növekszik a kimeneti feszültség növekedésével (Vout/Vref-fel arányosan). A LED-ek megemelik a referencia feszültséget, így a tört értéke csökken. Gondolom azért LED referencia zener helyett, mert olcsó, de még stabil a nyitófeszültsége. -
#50513
Ribi
nagyúr
Ereshkigal
#50512
Ribi
nagyúr
válasz
Ereshkigal
#50512
üzenetére
Az egy kapcsoló lenne vagy mi?
És miért segít ebben a led? -
#50511
Ribi
nagyúr
Ereshkigal
#50510
Ribi
nagyúr
válasz
Ereshkigal
#50510
üzenetére
Mondjuk annyira nem is ír mást. Csak nem igazán jöttem rá minek van ott a 2 led meg mi az az SJ1?
Illetve nem raktam plusz diódákat, mert összeálíltásomban azt írják nem kell. -
#50510
Ereshkigal
őstag
mezis
#50509
Ereshkigal
őstag
Az a fix feszültségű sorozat. Az enyém a szabályozható.
Ribi: köszi, majd még átnézem.
-
#50509
mezis
félisten
Ereshkigal
#50507
mezis
félisten
válasz
Ereshkigal
#50507
üzenetére
A dokumentációja szerint kellene még a CP után egy számnak (Volt ?) is szerepelni.
-
#50508
Ribi
nagyúr
Ereshkigal
#50507
Ribi
nagyúr
válasz
Ereshkigal
#50507
üzenetére
Érdemes amúgy a doksit is elvolvasni, mert eléggé mást ír az, mint ez rajz. Én is néztem ezt de aztán a doksit vettem alapul.
-
#50507
Ereshkigal
őstag
Lompos48
#50505
Ereshkigal
őstag
válasz
Lompos48
#50505
üzenetére

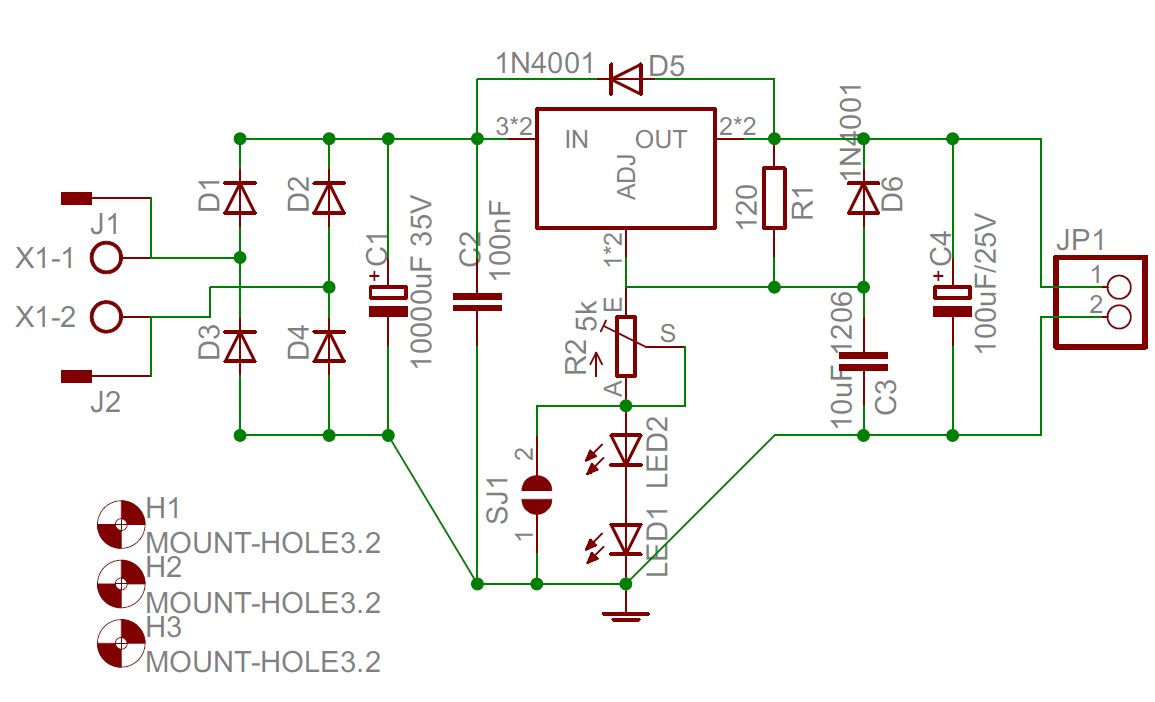

Nem tudtam szabályozni a kimenetet. Volt két "állása", akárhogy állítottam, azon a két feszültségen kívül mást nem adott ki. Nagyobb árammal nem terheltem, de ezek után az is kétséges, hogy 7,5 ampert kibírna. A másik rendben teszi a dolgát. Egyébként ez a kapcsolás. (A diódákat gyorsabbakra cseréltem, illetve C2-t C4-hez hasonlóan smd-re cseréltem.)
-
#50506
Ribi
nagyúr
Ereshkigal
#50504
Ribi
nagyúr
válasz
Ereshkigal
#50504
üzenetére
Sajna már nem gyártják, így én is gondolkozom, hogy veszek párat, csak retek drága.
Nem tudom miért hagyták abba, más alternatívája meg igazából nincs. -
#50505
Lompos48
nagyúr
Ereshkigal
#50504
Lompos48
nagyúr
válasz
Ereshkigal
#50504
üzenetére
Miben nyilvánult meg a hamisság?
-
#50504
Ereshkigal
őstag
Ereshkigal
őstag
Rendeltem Kínából párat, mert bagóért osztogatják, hátha... de nem túl meglepő módon hamisnak bizonyultak, így maradt a drágább megoldás.
-
Kernel
nagyúr
válasz
darvinya
#50501
üzenetére
Maga kimenet nem megy negatívra, egyik sem, csak a fejhallgató közös pontja kerül GND-re, valamint a negatív is.
Tehát ez részben fogalmazás kérdése, még akkor is, ha ugyanarról beszélünk, de így szakszerűbb. GND-ről beszélünk általában, vagyis közös viszonyítási pontról, nem negatívokról vagy pozitívokról. Itt a negatív a GND, mint sok esetben, de ez soha nem feltétel.

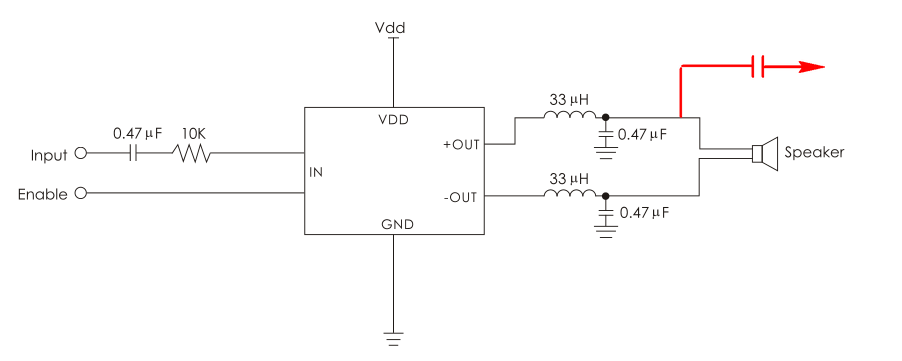

A fejhallgató másik pontja megy a kimenetre, kondenzátoron keresztül, ahogy a korábban készült rajzon is szerepelt, csak nem rajzoltam be a GND-re menő végét:
A másik probléma, hogy tőlem az elektronika sajnos mérföldekre áll, így a forrasztás, zsugorcsövezés, -bár nem kínai fogalmak-, de semmi esetre sem nekem való feladatok.
)
Az azonos típusú, de kicsit hidegebb fehér ledek jellemzően bírják a strapát.
Új hozzászólás Aktív témák
ekkold- eMAG vélemények - tapasztalatok
- Milyen egeret válasszak?
- Információbiztonság, kiberbiztonság, adatvédelem
- OTP Bank topic
- iPhone-t használók OFF topikja
- Hővezető paszták
- A fociról könnyedén, egy baráti társaságban
- Parkside szerszám kibeszélő
- Milyen cserélhető objektíves gépet?
- World of Tanks - MMO
- További aktív témák...
- Thinkpad T480s 24GB RAM 1TB SSD (erős, könnyű, vékony gép) Windows 11
- BESZÁMÍTÁS! XFX MERC 310 RX 7900 XTX 24GB videokártya garanciával hibátlan működéssel
- Bomba ár! Dell Inspiron 7400 - i7-1165G7 I 8GB I 512SSD I 14,5" 2K I HDMI I Cam I W11 I Garancia!
- Csere-Beszámítás! Asztali számítógép PC Játékra! I5 12400F / RTX 3070 / 32GB DDR4 / 500GB SSD
- Telefon felvásárlás!! iPhone 15/iPhone 15 Plus/iPhone 15 Pro/iPhone 15 Pro Max
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
