Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Kernel
nagyúr
válasz
Lompos48
#48196
üzenetére
Pedig le van írva a neten, hogy a PN-átmenetes félvezetőknek ez a jelensége a napelemek működésének alapját képezi. Kezdetben a napelem gyakorlatilag egy nagy fotodióda volt, illetve most is az, csak az anyagok összetételén fejlesztettek, a célnak megfelelően.
Régi TV-k infraegységéből lehet bontani BPW41N infravevő fotodiódát, ami még nem volt erősítővel integrálva, csak szimpla dióda.
– Megnéztem letakarva már lead 150 mV zajfeszültséget.
– Szobai fény vagy távszabályzó hatására 250 mV körül.
– Ha rásüt a nap, 460 mV.Pedig a dióda sötétbordó tokozása elvileg napfényszűrő, mint az adatlapon is szerepel.
-
-
Batman2
őstag
válasz
Kernel
#48185
üzenetére
Igen, az igaz, hogy a graetz híd esetében, egyáltalán dióda jelenlétében meg törik a szinusz hullám, 1, illetve ebben az esetben kb. 2x1V esik, de szerintem ez egy 230V-ra tervezett kézsüléknél jelentéktelen mennyiség, hogy a kb. 325V-os maximum feszültségű szinusz hullámból a kezdetén és a végén is 2V levágásra kerül.
Köszi az infókat !
Üdv,.
-
Salex1
őstag
válasz
Kernel
#48187
üzenetére
Finder, de a pontos típusát meg kell néznem (a padláson, elég eldugott helyen van).
Nincs elkötés és zárlatot sem találok. Kikötött állapotban mértem a feszültséget rajta, nullához (a röviden is mértem, de ott csak 20V körül).Lehetséges egy relét egy nyomógombbal öntartásba hozni (eddig ok) és ugyanazzal a gombbal bontani?
-
Lompos48
nagyúr
válasz
Kernel
#48189
üzenetére
Még az opamp bemeneteken is elfogadom (bizalmatlanul), hogy a nA nagyságrendű input bias current segítségével produkálható valami. Ennél sokkal jobb a helyzet, ha az opampon ott van a visszacsatoló ellenállás. A MOS fA nagyságú kapuáramainál már nem. Az pedig, hogy ez az áram akár mA is lehet a kapcsolás pillanatában semmit nem ér a nagyon rövid idő miatt. Tehát komolyak (maradnak) a fenntartásaim .
De lelke rá annak, aki állítja.
-
Kernel
nagyúr
válasz
Lompos48
#48188
üzenetére
Nekem is furcsa volt, nem nagyon találkoztam ilyennel, de a hozzászólásomban szereplő két linken, kétféle rajzon is állítják ugyanazt, ezért nem tudtam másra gondolni, csak erre a magyarázatra.
Az sem véletlen, hogy több soros diódát alkalmaznak, így összeadódik.
De úgy látom, írják máshol is, hogy van ilyen photovoltaic alkalmazása is:
https://www.google.com/search?q=photodiode+photovoltaic+mode
-
Lompos48
nagyúr
válasz
Kernel
#48182
üzenetére
Számomra ez a rajz kissé furcsa:
A jelzett optocsatolóban (TLP591B) a kimeneti részen tényleg fotodiódák vannak. Ezeknek az a szokásuk, hogy "megvilágítás" függvényében több vagy kevesebb áramot engednek át nyitóirányban. Tudtommal "csak úgy" nem keltenek feszültséget fény hatására, mert nem napelemek. Namármost az áramkörükhöz nélkülözhetetlen tápot nem nagyon kaphatják a MOSFETek kapuitól. Hogy van ez?
-
Kernel
nagyúr
válasz
Salex1
#48186
üzenetére
Mihez képest van a feszültség, egyik szál nullára van kötve és ahhoz képest a másik szálon? Milyen típus pontosan?
A klasszikus GLE 2 rajzán látható, hogy maga az áramkör visz rá feszültséget a fázisról, ellenállásokon keresztül, már amikor be van kötve.
Egyébként ilyen hibák nem állnak elő csak úgy, ha előtte jó volt, utána nem, az általában elkötés eredménye.
-
Salex1
őstag
válasz
Salex1
#48146
üzenetére
Egy kicsit előrébb jutottam. Az időzítőre bemenő két vezeték egyikével tökéletesen megy (ez a két méterre lévő kapcsolóé) viszont a másikkal nem. Ez utóbbi kb 40-50m hosszú, és rámérve 70-100V közötti feszültséget mértem, valószínűleg a hosszú vezetéken indukálódik, mivel teljes hosszan mellette fut egy fázis is. Úgy tűnik, hogy az időzítő erre érzékeny.
Tudnátok valami ötletet mondani a megoldásra??? -
Kernel
nagyúr
válasz
Batman2
#48184
üzenetére
Az egy DB3 típusú diac, de szerintem baklövés odatenni, mint ahogy az 1k értékű source ellenállást sem gondolta át a tervezője.
A Google-képkeresővel találtam, de ha jobban megnézem a forrását, csak egy fórumos ötletelés eredménye, vagyis módjával kell kezelni.
A Graetz-hidas megoldásnál azt is figyelembe kell venni, hogy a FET vezető állapotában a diódákon eső feszültség miatt a táplált fogyasztók olyan szinuszt kapnak, ami a nullátmenetnél megtörik, illetve "kihagy". Tehát egyszerre 2 db soros diódán eső feszültséggel kell kalkulálni, minden nullátmenetnél.
Ohmos terhelésnél ez nem probléma, induktívnál okozhat zavarokat is, vasmagos trafók sem szeretik az ilyet, zúghat tőle.
Szűrőtagokat érdemes használni, kísérletezés alapján betenni valamit.
Kapacitív leosztás járható út, mivel nem jelentős a vezérlés áramigénye.
-
Batman2
őstag
válasz
Kernel
#48182
üzenetére
Vissza felé a 3. képen a DB3-as jelzésű, ránézésre egymással szembe fordított dupla dióda mi lenne és mi a funkciója ?
Köszi az ábrákat, nagyon hasznos segítség !
A fenének sem jutott eszébe, hogy graetz hídon keresztül egyenáramú eszközzel tudok vezérelni váltakozó áramú fogyasztót, ha a fogyasztó a váltakozó áramú oldalon van, nagyon jó megoldás !!Már csak egy null átmenet érzékelő kapcsolást kell a bejövő hálózati vezetékekre kötni direktben és máris kész a null átmenettel szinkronizált PWM vezérlés !
A váltakozó áramú oldalba gondolom, hogy érdemes induktivitást kapcsolni a motorral sorban, hogy csökkentsük a bekapcsolási áram lökéseket, vagy megy anélkül is ?
A kis kondi az a kapcsolgatási zavarokat hivatott szűrni ?
Értéke mennyire kritikus ?Az optocsatoló fotodióda részének táplálása gondolom úgy is megoldható, ha egy előtét kondival adom az áramot a hálózatról, majd egy egyeniránytó dióda és puffer kondi, esetleg előtte egy pár ohmos szűrő ellenállás, hogy a fotodióda szaggatás mentes egyen áramot kapjon ?
Üdv.
-
mezis
félisten
válasz
CPT.Pirk
#48175
üzenetére
+1
Nekem is csak gyári. beépített van. Egyszer nagyon zavart a szomszéd sávban szörnyen recsegő, hangos, egyébként is hallgathatatlan, zenére hasonlítani próbáló valami. Erre a Bartók rádiót felnyomtam maxra, én is lehúzott ablakokkal. Talán egy percig tarthatott a "hangversenyünk" (útjaink elváltak), de nekem egy darabig még fájt a fülem a saját rádiómtól. -
Kernel
nagyúr
válasz
Batman2
#48177
üzenetére
Teljesítménykapcsolóként JFET nem jön szóba, kevés hozzá. De minden FET lényegében feszültségvezérelt ellenállás, más kérdés, hogy fordított áramra nem lehet igénybe venni, ezt a beépített védődiódák amúgy is meggátolják, illetve a diódák miatt ellenirányban vezet a FET:
Ezt ki is lehet használni AC-kapcsoláshoz, amikor két MOSFET-et szembekötnek:
A diódákat oda kell képzelni, azok is szembekapcsolódnak, így az áram egyik irányba sem tud folyni, amíg a FET-ek nem vezetnek. Amikor mindkét FET vezet, akkor pedig mindkét irányba vezet az áramkör:
Érdekes megoldás látható alább:
A fotodiódákban keletkező feszültséget használja ki, meg azt is, hogy a FET-ek áramot nem igényelnek a kapcsoláshoz, csak feszültséget. Forrás: [link] [link]
Másik lehetőség AC-kapcsolásra a diódahídba kötés:
Motorvezérlés komplementer vagy nem komplementer hídban is lehetséges, csak nagyobb feszültségnél a felső FET-ek Gate-vezérlését impulzustrafóval lehet például elválasztani (PWM-impulzusok átvitelére optocsatoló nem igazán használható, csak lassú kapcsolásra):
-
#48181
darvinya
titán
Speeedfire
#48178
darvinya
titán
válasz
Speeedfire
#48178
üzenetére
Autó HiFi kiépítés úgy kezdődik, hogy az utasteret telitömjük szigeteléssel.
Ennélkül berakratsz 1000W-t sem lesz mély.
Utána megtervezni légnyomás/hanghullám terjedését.
4x15W nem kevés, csak rossz helyen semmit sem ér. -
#48179
CPT.Pirk
Jómunkásember
Speeedfire
#48178
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#48178
üzenetére
A "mély tónusok" attól sem fognak kiteljesedni, ha nagyobb kakaóval nyomod be őket a zsúfolt utaskabinba, helyette szépen elnyomod a hangkép többi összetevőjét. Az ajtóban, ajtóból nem is kell kiteljesedniük, mivel a mély hangok nagyon jól ki tudják kerülni a tereptárgyakat, elég őket hátulról megfelelően kisugározni.
A mély láda meg nem azért olyan nagy, hogy le tudjon menni mélyre hanem mert kell a légrugó a hangszóró számára. Autós hangszórók ráadásul úgy vannak tervezve, hogy a jelentősen nagyobb csomagtartó levegő térfogat adja meg a kellő légrugót.
Ha csak a mély tartományba számítana, akkor mínusz 50Hz-ig le kellene menni akkora láda mérettel mint a csomagtartó.
-
#48178
Speeedfire
félisten
CPT.Pirk
#48175
Speeedfire
félisten
válasz
CPT.Pirk
#48175
üzenetére
A legtöbb autós hifi pedig úgy épül fel, hogy első szett + láda. Amúgy csak gondolj bele. A mély tónusok az ajtóban nem tudnak kiteljesedni. A rendes doboz is elég nagy térfogattal rendelkezik, hogy kellően le tudjon menni a mély. A fejegység erősítő kimenete egy vicc szerintem. Az a kb 4x15W nem sok mindenre elég abban a kategóriában.
Bár ízlések és pofonok. -
Batman2
őstag
válasz
Kernel
#48171
üzenetére
FET esetében is kétféle típus van, mint normál tarnyóknál, N és P csatornás.
Úgy tudom, hogy a FETeket is két féle képpen kell bekötni, a típusa szerint, mint a normál tranyókat, polaritásuknak megfelelően, nem csak a vezérlő láb polaritása és a vezérlő jel polaritásában különböznek.Ha ez így van, akkor a váltakozó áram esetében is két külön típusú FET képes lekezelni a színusz hullám egyik, illetve a másik fél periódusát.
Viszont van a JFET, aminek a csatornája asszem gyakorlatilag egy ellenállás, amit nyit vagy zár a vezrélő lábra adott, megfelelő polaritású jel, így ezen a szinusz hullám mindkét fél periódusa át tud haladni, vagyis kapcsolni tudja a váltakozó áramot, jól gondolom ?Üdv.
-
#48175
CPT.Pirk
Jómunkásember
Speeedfire
#48174
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#48174
üzenetére
Biztos maradi vagyok, de egy jó fejegység + 4 jó hangszóró elég kell legyen az autóba, ezekkel már bőven elérhető az ártalmas hangnyomás szint is. Ezen túl bármi erősítő, mély láda, stb. nettó pénzkidobás placebo tablettára.
-
#48174
Speeedfire
félisten
CPT.Pirk
#48166
Speeedfire
félisten
válasz
CPT.Pirk
#48166
üzenetére
Lehet megsasolom majd valamikor, szerintem van is itthon 4700-as kondim.
Első szett, ami 2-3 részből áll, attól függ hány utas a rendszer. Általában hangváltó is van hozzá. Kérdés, hogy a jelenlegi blaupunkt erősítő és a focal szett "mennyivel lesz jobb". Lehet meg is nézem holnap. -
Kernel
nagyúr
válasz
Batman2
#48158
üzenetére
Triak és tirisztor egyformán működik ilyen szempontból, nemrég volt is róla szó a topikban: [link] [link]
FET-tel lehet megoldani a fordított vezérlést.
(#48169) KaiotEch
Háztartási gépekkel foglalkozó alkatrészboltban érdeklődnék. Az is elképzelhető, hogy helyettesíthető valamelyik hagyományos segédfázisrelével, ami nem PTC-s.
A PTC nem egy tartós alkatrész, képcsöves TV-k lemágnesező körében is rengeteget kellett cserélni.
A régi hűtőszekrények reléje ehhez képest örökéletű volt.
-
Kernel
nagyúr
Attól is függhet, hogy a töltő milyen processzoros vezérléssel, logikával dolgozik (vagy épp semmiféle processzor nincs benne), de általában a kapocsfeszültség csökkenésének hatására folytatja az áramgenerátoros töltést mindaddig, míg ismét eléri a cellánkénti 4,2 V-ot.
Ha töltés közben terhelsz rá, a töltő árama akkor is változatlan.
A töltőben ilyen módon nem lehet kárt okozni, mert a saját áramkorlátjánál több áramot úgysem tud leadni, ez az áramgenerátoros üzem törvényszerűsége. Az akkunak sem árt.
-
#48166
CPT.Pirk
Jómunkásember
Speeedfire
#48164
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#48164
üzenetére
Ez már ezotéria. Azt hiszem az Ágoston könyvben találkoztam vele, és ezzel a kondival hivatottak ellensúlyozni a hangváltó induktív elemeinek a hatását. Vagyis nem szándékosan, ők is hangszóró védelem céljából tették be a kondit, csak aztán feltűnt nekik, hogy kondi nélkül valami hiányzik a hangzásból...
Nem tudom mi az az első szett, nem értek az autós tuctuc világhoz. Viszont a könyvben írtakra igazat adok, mert itthon is sikerült hasonló eredményeket elérnem azzal a kapcsolással amiről írtak a könyvben. Hogy neked számít-e valamit ott egy kondi, azt majd a füled megmondja.
-
Kernel
nagyúr
válasz
KaiotEch
#48162
üzenetére
Az PTC kerámia, kétoldalt fémgőzölt réteggel.
A segédfázist kapcsolja, hidegen kicsi az ellenállása, hamar felforrósodik, utána nagy ellenállást képez. (Pozitív Termikus Karakterisztika, ebből van a neve.)
Nyomógombbal is lehetne helyettesíteni, csak addig kell zárni, amíg a motor elindul. Ellenkező esetben a motorba épített hőbimetál megszakítja az áramkört, vagyis leéghetne a motor.
De mivel nem barkácscélra kell, így a nyomógomb nem jön szóba, pótolni kell az alkatrészt.
-
zeix
senior tag
Sziasztok!
Lithium Polymer akksit lehet használni úgy, hogy közben a töltő rá van csatlakoztatva?
Ilyen felállásban:
töltő 50W
akksi 22.2V 5Ah 25C
motor 22V 100A
Nem az a célom, hogy a töltő kiszolgálja a 2kW-os motort, hanem a motor rövid ideig tartó működése után (30sec) automatikusan töltse az akksit tovább.Köszi!
-
Sziasztok! Segítséget szeretnék kérni. A képen látható egy hűtő kompresszorának a csatlakozója, ahol kapja a betápot:
Baloldalon látszódik egy kerek fém(fogalmam sincs milyen), ami a kijelölt piros helyen volt, csak épp 3 felé tört. Most egy sima alátét lett berakva, de folyton be/kikapcsol. Ezek szerint nem lehet bármivel helyettesíteni, hanem pont ugyan olyan fém kell bele? Sajnos azt sem tudom miért felel az a kis cucc, ebben kérnék szépen segítséget!
Előzményként annyit tudok még hozzáfűzni, hogy mikor bedugtuk akkor elkezdett kicsit füstölni és a kábelnél picit megégett. Sok kosz volt lehet ott nem volt jó az érintkezés.
-
#48161
Batman2
őstag
Speeedfire
#48155
Batman2
őstag
válasz
Speeedfire
#48155
üzenetére
A digi műszer nem tudja követni a hangfrekvenciás jel változásának tempóját, analóg, mutatós műszer kell hozzá.
Üdv.
-
Batman2
őstag
válasz
Batman2
#48158
üzenetére
Egyszerű, de nem túl praktikus megoldás a motorral kapcsolhatóan sorba kötni egy 1000W-os halogén ízzót, mint előtét ellenállást.
A motort közvetlen a hálózatra kötve "teljes gázzal" indítanám, majd felpörgés után sorba kapcsolnám az ízzóval, így lepörög és beáll nagyjából "félgázra".
Persze ez meg már lehet hogy túl erős lassítás, nem tudom mennyi W ízzót meg nehézkes elé kötni, plusz a hőjét kezelni, megfelelően elhelyezni.Üdv.
-
#48159
CPT.Pirk
Jómunkásember
Speeedfire
#48157
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#48157
üzenetére
Végül is csak annyi, hogy pl. egy nagyobb elkót szoktak sorba kötni a hangszóróval, ha kérdéses az erősítő működése. A hang átmegy rajta, az egyebektől meg megvédi.
Sőt akár jobb is lehet vele a hangzás, ha pl. hangváltós hangfal van rákötve, ki kell próbálni.
-
Batman2
őstag
válasz
Kernel
#48153
üzenetére
Szevasz
Akkor jól gondoltam a frekvenciaváltó elméletét, mert én is erre jutottam, hogy az adott, áéllandó frekvenciájú hálózati áramot át kell alakítani, hogy változtatható legyen a frekvenciája, ahhoz viszont előbb "ki kell simítani", vagyis egyenirányítani, majd újra váltakozó áramot alakítani belőle, immár olyan frekvenciával, amilyennel akarjuk.
Ez még elvileg nem olyan bonyolult, gyak. egy inverter, csak nem transzformál sehová, 230 megy be és az is jön ki, csak más frekvenciával.Igen, ze nekem is eszembe jutott, hogy alacsonyabb frekvencia esetében hoszabb ideig kapja az áramot egy periódusban, vagyis tübb áramot kap a tekercs, így tényleg jobban melegedhet, mint alap helyzetben, ráadásul a hűtő ventilátora is csökkent tempóval fog forogni, kevesebbet hűt.
Akkor előszőr mindenképpen egy egyszerű fázishasítót éíptek, megpróbálom azzal, hogy meddig bírja lefelé a motor, meddig stabil a járása, hátha olyan fordulaton még stabil, ahol már kellőő mértékben csökken a vízhozama.
Van még valamilyen szabályozási módszer váltakozó áramú motorokra, valami impulzus szélesség moduláció szerű, csak mindez egy fél szinusz hullám alatt, ahol a szinusz hullámot, vagyis a váltakozó hálózati áramot nem folyamatosan engedi, hanem meg szaggatja adott frekvenciával, de változó kitöltéssel.
Ez asszem a leg tökéletesebb módszer az aszinkron motorokra, ahgol megmarad a nyomaték és nincs fokozott melegedés, miközben teljes tartományban szabályozható a fordulatszáma !
erre viszont nem találtam kapcsolást.
Gondolom, valami null átmenet érzékelővel egybe épített PWM szabályozó kapcsolás kellene, ami egy triakon keresztül kapcsolgatja a hálózati áramot !
Ha jól tudom, akkor a triak csak akkor és addig van bekapcsolva, ameddig áramot kap a vezérlő lába,nem úgy mint a tirisztor, ami ha begyújtott, akkor bekapcsolva marad, míg meg nem szakad az áramkör.
Úgy olavastam, hogy kisebb motorokat 30-40 KHz-el, nagyobbaka pedig 10KHz-esl szoktak kapcsolgatni.
Ez a frekvencia simán előállítható egy 555-össel, már csak a vezérlését a szinusz hullámhoz való szinkronizálását kell megoldani.
A null átmenetet lehetne valami tranyóval érzékelni, ami pedig az 555-ös reset lábát, ezzel akkor tudja indítani a kapcsolagtást, amikor kezdődik a szinusz félhullám.
Ez még egyszerűbben tűnik a frekvenciaváltónál.Jól gondolom ?
Ilyen kapcsolást véletlen nem tudsz ?
Üdv.
-
#48157
Speeedfire
félisten
Speeedfire
#48155
Speeedfire
félisten
válasz
Speeedfire
#48155
üzenetére
Úgy néz ki valami még sem stimmel vele.
Bekötöttem a kocsiba, ahol egy másik erősítő már van. A tápot, földet és a remote szálat áthúztam ehhez az erősítőhöz, rákötöttem a hangszórókat és amikor rádugtam a jobb oldali rca kábelt elkezdett erősen súgni és periodikusan brummogni minden hangszóró. Ha kihúztam ezt a jobb oldali rca dugót akkor megszűnt és az az egy rajta maradt hangszóró szépen szólt tovább. Megfordítottam az rca dugókat és akkor is csak az a jobb oldali résszel volt a gond.
Szerintetek mi lehet vele a gond?
CPT.Pirk: Ne tartsd magadban. -
#48156
CPT.Pirk
Jómunkásember
Speeedfire
#48152
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#48152
üzenetére
nem érdekes
-
#48155
Speeedfire
félisten
Kernel
#48153
Speeedfire
félisten
válasz
Kernel
#48153
üzenetére
Köszi a segítséget. Működik a cucc, igaz nem valami szépen szól, dehát...ez van. Még a kicsi gainclone is szebben szól és még alap zaja is van ennek az erősítőnek.
Amúgy, ahogy írtad. A kimeneten szinte 0V van AC-ben. Csak 200V a legkisebb skála a multiméteremen, de ott is 0.1-0.0 között ugrál.
-
Kernel
nagyúr
válasz
Batman2
#48151
üzenetére
Az egy dolog, hogy az aszinkron motor fordulata a frekvencia függvényében változik, de egy 50 Hz-re készült motornak nem olyan jó például a 25 Hz, mert a frekvencia csökkenésével az induktív reaktancia is csökken, ami növekvő árammal, leégéssel járhat. Vagy a feszültséget is ennek megfelelően kell kontrollálni a PWM-áramkörrel.
A frekvenciaváltó nem egyszerű eset, a váltóáramot egyenirányítani kell, utána ismét megszaggatni, teljesítmény FET-ekkel, hozzávaló logikai vezérléssel. Példa egy fázisra.
Fázishasítóval meg csak korlátozott eredményt lehet elérni, mellékhatásként zúgó hangra is lehet számítani.
Mindamellett jobb híján szokták alkalmazni, ez a gyakorlatban derül ki, hogy mennyire válik be.
Fázishasítóval a mágneses forgómező fordulata nem csökken, csak gyengül az ereje, emiatt a forgórész lemarad tőle, ezt nevezik slipnek, ami az aszinkron motor természetes tulajdonsága. Csak normális esetben nem olyan nagy mértékben, mint ami fázishasítóval előidézhető. Emiatt bizonyos fordulat alatt rángatni kezd, teljesen elveszti a kapcsolatot a forgómezővel.
De elképzelhető olyan fordulattartomány, amin még épp használható, és nem csökken le túlzottan a nyomaték sem.
(#48152) Speeedfire
Leglényegesebb a kimeneten DC-t mérni, mivel az nyírhatja ki a mélysugárzót, ha nincs megfelelő védelemmel ellátva.
DC-csatolt kimenetű végfok, a DC-konverter kettős tápot állít elő benne (látszik a két puffer is), a kimeneteken GND-közeli feszültségnek kell lennie.
-
#48152
Speeedfire
félisten
Speeedfire
félisten
Sziasztok,
van nálam egy autós erősítő (jbl gto752). Elvileg nem működik, de a kimeneten valami stimmel a hanggal valami. Hogy tudom biztonságosan tesztelni, hogy a hangszóró nem szálljon el?
Ránézésre nem látok rajta hibát.
Másik kérdésem az lenne, hogy a weller tcp pákához milyen hegyeket érdemes venni? Évek óta csak 1 hegyem van, ami nem rossz, de pl jó lenne még 1-2 másik is mellé.
-
Batman2
őstag
Sziasztok !
Egy kerti, kb. 800W-os, aszinkron szivattyú motor fordulatszámát szeretném zsabályozni, hogy csökkenteni lehessen a vízhozamát, mert túl nagy nyomást ad, kimosok vele minden növényt !
Utána néztem a dolgoknak, az egyik lehetőség a fázishasító, de az csak szénkefés, és univerzélis motorokhoz való, ehhez frekvencia váltó kellene, úgy láttam.
Kérdésem, hogy valóban nem oldható meg fázishasítóval, csak frelvencia váltóval ?
Ha igen, akkor tud e valaki egy nem túl bonyolult frekvencia váltó kapcsolás adni, hogy építsek egyet ?
Előre is köszi !
Üdv.
-
Kernel
nagyúr
válasz
noncsika
#48147
üzenetére
Az automatát lehetne kicseréltetni villanyszerelővel, nagyobb értékű vagy lomha kioldású típusra.
Vagy előbb kihúzni a TV-t, úgy rákapcsolni a számítógépre a tápot, de előfordulhat, hogy a PC önmagában is képes lenyomni. Később bedugni a TV-t. Másrészt nem biztos, hogy célszerű ezeket kapcsolgatni.
A csillárt a kötések bontásával lehetne átkötni, de a 3-as sorkapocs kevés, mert a védőföldre is szükség van, azt is cserélni kellene egy 4-esre. Esetleg "lengőbe" betenni még egyet (bár úgy nem túl szabályos).
-
darvinya
titán
válasz
noncsika
#48147
üzenetére
1. áramkör túl van terhelve, amikor egyszerre kapcsol mindent.
Mivel nem csak az az 1 konnektor van az áramkörön.
Villanyszerelő! átkötheti, hogy indításkor.2. Meg kell bontani, és a felfűzést ketté választani, hogy 2 külön áramkör legyen.
Betáp kábelt 4 eresre kell cserélni.
Viszont csillár kapcsolót panel lakásnál nem csövezetnél nehéz kialakítani. -
noncsika
tag
sziasztok! lenne két kérdésem, az egyik egyszerűbbnek tűnik, a másik fogósabb.
az első, hogy nemrég költöztem és a nagyszobában egy 3-as elosztóba dugtam egy TV-t, számítógépet és hangfalat. ilyen kapcsolós fajta
ez néha produkál olyat, hogy ha a kapcsolóval bekapcsolom, egyből levágja az egész szobában az áramot (lakótelepi lakás, ha ez segít valamit) szóval ez miért lehet és hogy oldható meg, hogy ne vágja le a biztosítékot?
a fogósabb kérdés, hogy sikerült beszereznem egy új lámpát a régi csillár helyett, ilyet
sikerült bekötni, túl is éltük de nem tudom hogy lehetne megoldani, hogy ne egyszerre mind a 6 lámpa égjen, hanem csak pl 3-3 két kapcsolós lámpakapcsolóval. jól sejtem, hogy a csatolt képeken (egyik, másik) a fekete borításban rejtőzködnek azok a kábelek, amikkel ki kell sakkozni a dolgot? vagy azok nem véletlenül lehetnek elrejtve?köszi, ha válaszol valaki
-
Salex1
őstag
Egy kis segítség kellene. Van egy lépcsőházi automatám, három nyomógomb van rákötve (távolság : kb 2m, kb 20m és kb 40m). Jól működött, aztán tegnap áramtalanítottam, mert kicseréltem a lámpákat. Aztán visszakötés után nem működik, vagyis működik, de csak áram ráadás után egyszer, aztán nem.
Tönkre ment volna?
Esetleg a 40m kábelen összeszed annyi feszültséget az egymás mellett futó fázis és kapcsoló száll, hogy "behúzva" marad? -
-
erikke17
őstag
válasz
Kernel
#48141
üzenetére
Értem, megpróbálok még kutakodni neten. Vagy vadászok valami egyszerű fel építésűt.
Az a baj nem sok infót találni róluk neten, van egy csomó típus, egy rakás olyan ami nagyobb gyártótól van sinus live, hifonics, helix, boss stb.
Néztem egy drágát ott részletesen le volt írva minden
Ebayesek mondjuk elég primitivek. -
artiny
őstag
Vettem az ebayen ilyen battery powerbankot //Imput: DC5V/1000mA Max.
Output: DC5V/1000mA Max.//
Miert van az,hogy ha radugom a telefont akkor elkeuzd tolteni,majd par percen belul mar nem jelzi a telefon h toltene. - vagy a mostani telefonnal meg egyaltalan nem jelzi h toltene. -
Kernel
nagyúr
Nem minden végfok reagál jól a nagyimpedanciás terhelésre, ezért biztosabb valamennyi előterhelést alkalmazni, főleg egy általános terméknél.
Mint említettem, nem fontos egészen 4-8 ohmig lemenni, sőt kár is lenne.
További probléma a hídkimenet, aminek mindkét ága bekapcsoláskor féltápfeszültségre emelkedik. Ezt kondenzátorral le lehet választani, de minden bekapcsoláskor egy jókora impulzust tolna az előerősítő bemenetére.
A hídvégfoknak (ami eleve két végfok) lehetne ugyan továbbvinni csak az egyik felét (és még az is felvethet elvi problémákat, főleg D-osztályú végfoknál), de akkor még nem gondoskodtunk a műterhelésről, amit viszont a két kimenet közé kell iktatni.

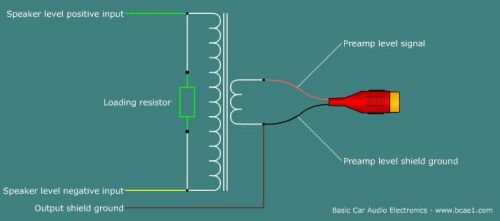

Ezért kézenfekvőbb a hangszóró helyett, vagy azzal párhuzamosan egy trafó primerjét bekötni, szükség szerint ellenállásokkal is kiegészítve.
Így nem gond a földhurok sem, nem fog behallatszani a generátor búgása, amit a karosszérián folyó áramok csatolnának a rendszerbe.
Forrás: [link]
-
Kernel
nagyúr
válasz
erikke17
#48140
üzenetére
Azt lenne jó tudni, összesen mennyivel terhelnek az ellenállások, illetve trafó együtt. Mivel a képen kondenzátor nem látszik a bemenőkörben, szerintem ellenállásméréssel is meg lehetne tudni.
Noha a trafó esetében a váltakozóáramon mért impedancia számít, ami nagyobb, mint a DC-ellenállás.
Valamint a panel lekövetése sem okozhat gondot, amiből kiderül, hogy párhuzamos kötés van vagy leosztás stb.
Vagy akár kiforrasztani az ellenállást, elvileg megoldható.
-
erikke17
őstag
válasz
Kernel
#48138
üzenetére
Elméletileg akkor változattól függetlenül probléma nélkül mehet egy időben a hangszóróval?
Igen benne van a pakliba, hogy ezzel már nem lesz olyan minőségű a jel mint ha közvetlen RCA jel menne erősítőbe, de sajnos ez az alternatíva van most. Mélynyomónál mondjuk lehet annyira nem gond az a 35-120Hz közötti tartományt amit megszólaltat nem jelentős.
Csak néztem Pl.: ezt a típust: [link] kicsit meg ijedtem, hogy az a 4 nagy zöld valamiféle terhelő ellenállás lenne? Ebből az ugrott, hogy ha ez is terheli rádió végfokát meg a hangszóró is abból bizony füst lesz...
De láttam olyat is, hogy egy pár kondik egy két kisebb ellenállás a két említett trafó meg e a két potméter.
-
Ribi
nagyúr
válasz
Kernel
#48138
üzenetére
Én úgy hittem ezekben legalább 1k, vagy inkább 10k van, így gyakorlatilag se szól bele semmibe egy 8 ohmos hangszóróhoz képest.
Miért ilyen alacsony ellenállást raknak bele?
Jelnek tök felesleges ennyi áram. Főleg hogy az erősítők bemenetén is van vagy 10k gondolom én (bár autó erősítőnél fene tudja, de ott is mért lenne mást mint hifinél), szóval áramot aztán baromira nem kérnek.
Én is kötöttem már az erősítőm kimenetét vissza a mikrofonra amikor méricskéltem. Nyilván nem hajtottam meg az erősítőt, de ehez nem igazán kell szerintem még mindig hűdenagy elektronika.
Vagy valamit nagyon rosszul értelmezek? -
Kernel
nagyúr
válasz
erikke17
#48137
üzenetére
Attól függ, milyen impedanciával terhel rá. Egy ilyen átalakítónak nem lenne fontos 4 vagy 8 ohmmal ráterhelni a végfokra, már csak azért sem, mert a keletkező teljesítményt el kellene fűteni.
Elegendő lenne 32 ohm vagy nagyobb impedancia is, azt még elviseli egy végfok, pluszban a hangszóróval párhuzamosan.
Alacsonyabb terhelésen minden végfok torzítása csökken, de ebből gond is lehet a D-osztályú erősítőknél, ahol a kimeneti szűrőtagok adott impedanciához vannak méretezve.
Mivel ezek a kimenetek általában hídvégfokok, vagyis földfüggetlen, szimmetrikus jelkimenet, HF-trafóval szokták csatolni a jelet, ez egyúttal kizárja a földhurok keletkezését is, a primer-szekunder közötti szigetelés miatt.
Általánosságban pedig minőségi okból nem jó egy végfok jelét, ami már torzítást és hozzáadott zajt is tartalmaz, ismét lecsökkentve felhasználni. Maga a trafó is visz be torzítást.

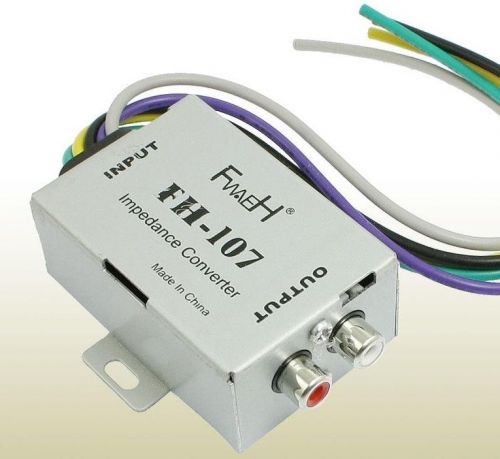

Létezik teljesen passzív kivitelben:

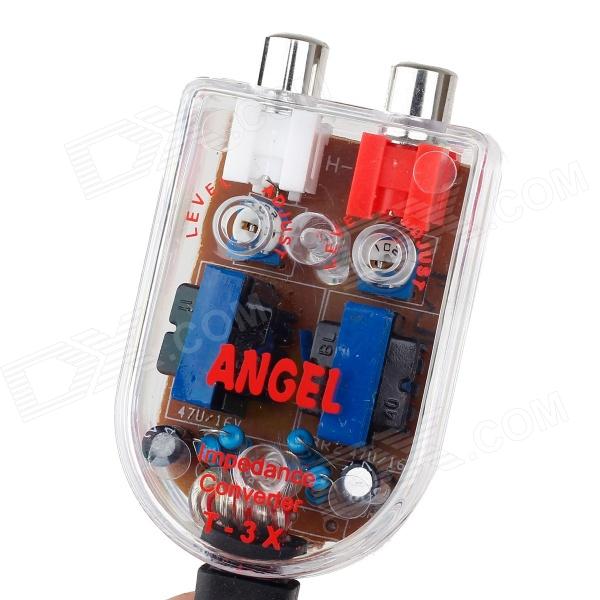

Vagy 12V kapcsolt tápot igénylő változat:

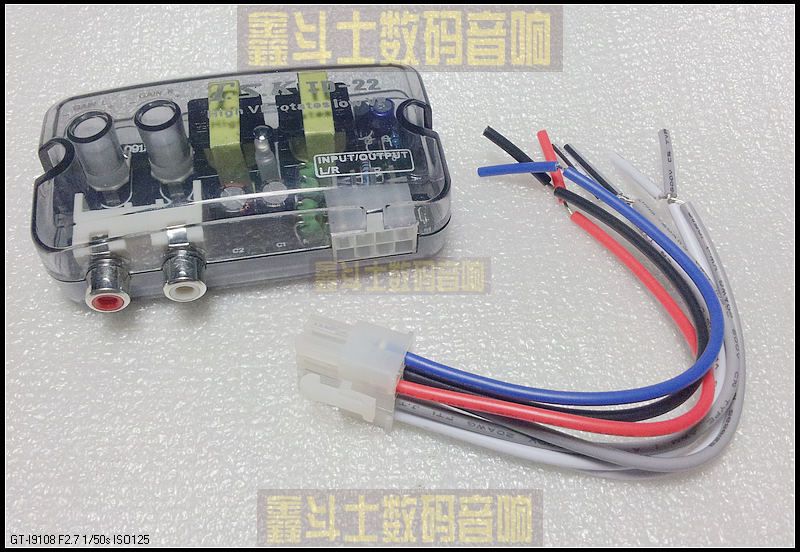

És még sokfélét lehet látni, ami például nagyobb teljesítményű végfokokhoz van illesztve:
http://www.sonicelectronix.com/cat_i331_line-out-converters.html
-
erikke17
őstag
Jártam arra is :-/ Kérdeztem azt mondták, hogy nem lehet mert nagyobb lesz a terhelő ellenállás és a jel négyszögesedik(furának tartottam pár konditól meg ellenállástól). De viszont neten egy csomó helyen láttam bekötve egyszerre kettőt.
Lásd feljebb a kép is egyik leírásban, aztán fordultam egy másik szakihoz pontosat nem tudott mondani azért gondoltam jövök ide de nem sokkal lettem előrébb
Mindegy azért köszönöm -
Ribi
nagyúr
válasz
erikke17
#48134
üzenetére
Valszeg abban is van pár ellenállás. Főleg ha passzív.
Mondjuk kérdés, hogy mennyire csökkenti le a jelet. Illetve azt sem, hogy a mélynyomi erősítőjébe mekkora jelszint kell. Illetve, hogy azon lehet-e tekerni, hogy egy szintbe állítsd a többi hangszóróval.
Szerintem jobban jársz autó hifis forummal. -
CPT.Pirk
Jómunkásember
válasz
DasBoot
#48133
üzenetére
Az egyik évkönyben (biztrosan 2000 utániban) van egy 5 vagy 6 oldalas írás, ami végigköveti a Quad erősítők életpájáját és kapcsolásait, különös tekintettel a 405-ös Quadra. Nekem az 1983 körüli kapcsolásból van két panelom, de leváltottam őket saját építésű JLH erősítőkkel.
-
erikke17
őstag
Hogy érted, hogy erősítőre erősített jelet? A jelszint átalakító a magas jelből alacsonyat csinál, igaz nem olyan jó minőségűt mint ha közvetlen RCA kimenetről kapná erősítő jelet.
Csak azt nem tudtam, hogy egyszerre használhatom a hangszórót+ a rákötött jelszint átalakítót, tehát, hogy a rádió végfokát ez terheli e pluszban.
Ribi - Sajnos nincs gyárilag kimenet. 2 lehetőség van rá vagy a jelszint átalakító, vagy közvetlen a rádióból meg van egy bizonyos hely hová kell forrasztani az RCA-ra kimenetet.
Gondolom ez az ellenállásos dolog is ilyesmi amit én néztem.
Egyébként így kötném be:[link]
-
Ribi
nagyúr
válasz
erikke17
#48125
üzenetére
Inkább annak nézz utána, hogy hol van kimenete, mert elég valószínű, hogy valahol van.
Bmw forum vagy hasonló helyen biztos kiló szám van erről infó. Google segítAmúgy szerintem ezt kb. 3 ellenállással meg tudnád oldani, hogy egy csökkentet jelszintű "gyenge áramú" jelet kapj. Hogy mekkorák kellenek az próbálgatás kérdése, illetve ha tudod mekkora az fej erősítése akkor számolhatod.
-
erikke17
őstag
Üdvözlet
Lenne egy kérdésem. Van egy E39-es BMW amibe egy komplett navigációs rendszer van tv modullal cd tárral egybekötve. A gyári hangrendszer tűrhetően szól de kevés a mély, másik autómból szeretném a nyomót és erősítőt átépíteni.
Viszont nincs RCA kimenet, gondoltam veszek egy jobb minőségű jelszint átalakítót rákötöm hátsó csatornára és lesz RCA kimenetem. De nem tudom, hogy egyszerre használhatom e vele együtt a hangszórót?Tehát pl. ha rákötöm a hátsó 2 csatornára ugyan úgy szólhatna tovább? Vagy az úgy nem lehetséges mert ez is terheli rádió végfokát?
Előre is köszönöm
-
Lompos48
nagyúr
válasz
CPT.Pirk
#48122
üzenetére
Kissé felületesek az emlékeim. Ami nem tiszta számomra: ha az első kondi DC leválasztó, akkor a bemeneti jel AC. Annak mi történik a negatív félhullámával, de még a pozitív félhullám nulla körüli értékeivel is, ha a JFETes fokozat nulla és +5V közé van betáplálva?Elnéztem
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#48121
üzenetére

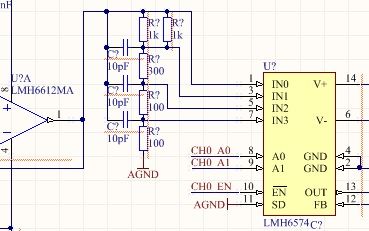

Amúgy per pillanat így néz ki az analóg bemenet kapcsolása:
A bemenet az majd BNC aljzat lesz, rajta meg rendes szkóp mérőfej. Amivel kicsit tanácstalan vagyok, az a két 220uF kondi az elején. Az első a DC leválasztó, a második kompenzáló. Az eredeti rajzban [link] kisebb értékű kondik voltak, de azok a kis frekvenciás mérésbe beleszólnak, legalább is a fázismenetben mindenképpen. A fázismenet meg nekem fontos, mert ezt nem csak AD követi, hanem komparátor is, hogy majd tudjak fázismenetet mérni.
A két kondit kivéve minden SMD, a védő diódák gyors típusok kis kapacitással, így remélem nem szólnak bele a mérésbe.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#48119
üzenetére
Köszi, hogy megnézted.
Akkor számítások helyett hagyjam meg a helyet a kompenzáló tagnak, oda meg majd generátoros mérések után kiderül, hogy milyen kompenzálás szükséges? Mondjuk a párhuzamos drótos megoldás, amit mondtál?
Van nálunk egy digitális szkóp, az is ilyesmi elrendezést használ mint amit én is tervezek, de emlékeim szerint csak két kompenzáló kondi volt bent a hasonló 4-es osztón.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#48115
üzenetére
...az már kicsit több is, mint ami nekem kell.
Csak úgy tűnik. A pikoFaradnak mindegy, hogy milyen frekvencián használják.
Visszatérve az osztóra és a patentre:
Az egész filozófiája a következő részben van elrejtve:
(R1 +R2 + . . . Rk)/(Rk+1 +Rk+2 + . . . RM+1)=CPk /CCMPk [ 2]
In order to clarify the mathematical relationship [2], it is assumed, by way of example, that the number of resistors is three, i.e. M=2 and k=1, 2. From the mathematical relationship [2] it follows that relationships
R1 /(R2 +R3)=CP1 /CCMP1 (k=1) and
(R1 +R2)/R3 =CP2 /CCMP2 (k=2)Ugyanakor meggyőződésem, hogy csak bizonyos geometriai kialakításra érvényes egy bizonyos számítás. Szerintem ez az oka, hogy még a leghíresebb (klasszikus) szkópgyártók is - mivel mindenképp kell a bemeneti osztáshoz egy kapcsoló - mindig a kapcsolóra szerelik az osztóellenállásokat. Ha pedig a modern digitális szkópokat vesszük, ott már a konstrukciót lemodellezik és eleve úgy alakítják a geometriákat, hogy a kompenzálások rendben legyenek. Szélmalomharcnak vélem azt, ami rád vár, ha egyedi konstrukcióra készülsz.
-
#48118
csabyka666
veterán
Kernel
#48117
-
#48117
Kernel
nagyúr
csabyka666
#48111
Kernel
nagyúr
válasz
csabyka666
#48111
üzenetére

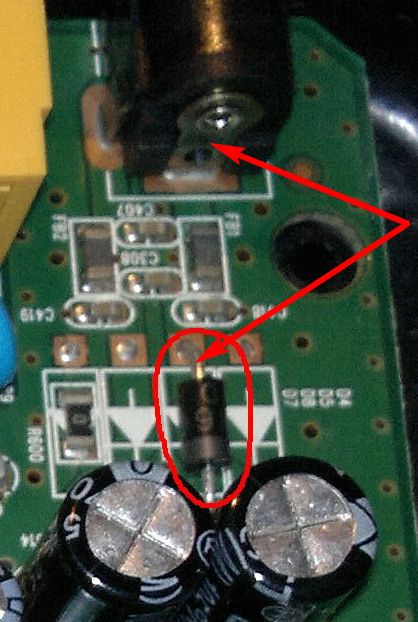

Ha a csatlakozón bejön a táp, akkor lehet mikrorepedés a csatlakozónál, ahol mozgatás hatására például megszakadhatott.
Mérj szakadást a nyíllal jelölt pontok között, ha nem vezet, akkor próbára kösd át egy darab dróttal.
Sőt, a nyilat tehettem volna feljebb is, mert lehetne szakadás akár a középső tű szegecselési pontjánál is, tehát azt is bele kell mérni:
A csatlakozó negatív bemenőpontja és a GND között is mérj ellenállást.
Vagy kösd rá közvetlenül a pufferre a tápot. Vagy a dióda anódjára és a GND-re. A dióda fordított polaritás, illetve AC-adapter bedugása ellen véd, próbára azt is ki lehet hagyni.
-
#48116
PHM
addikt
csabyka666
#48113
PHM
addikt
válasz
csabyka666
#48113
üzenetére
Az a bal oldali alkatrész szerintem egy 0 ohmos "ellenállás".
De elég nehéz bármit is kivenni a képen.
Sokat segítene egy nagyobb felbontású, vagy élesebb kép
a kérdéses területről. -
Lompos48
nagyúr
válasz
CPT.Pirk
#48110
üzenetére
Ilyen értékeknél már nagyon beleszólnak az eredőbe a parazita kapacitások. Szerintem a próba a legjobb. Hozzáadnék egy ötletet: "hangolható trimmert" lehet HDD szalagkábelből letépett dupla szálból készíteni. Egyszerűen beforrasztva az egyik végén a kondi helyére. Csípőfogóval hangolható, de csak a kisebb értékek irányában.
UHF sávban többszörösen bevált. -
#48113
csabyka666
veterán
darvinya
#48109
-
#48111
csabyka666
veterán
Lompos48
#48108
-
#48109
darvinya
titán
csabyka666
#48106
darvinya
titán
válasz
csabyka666
#48106
üzenetére
Előtte vagy utána mértél?
Kondenzátor ami előttük van nem zárlatos?
-
#48108
Lompos48
nagyúr
csabyka666
#48102
Lompos48
nagyúr
válasz
csabyka666
#48102
üzenetére
A 9V-nak illene eljutnia az IC bemenetére. A mért értékek szerint ezt nem teljesíti, az IC nem tud 5 vagy 3.3V-ot (nem tudom melyik kellhet az elektronikának) gyártani, mert nincs miből. Tehát a ketyere nem működik.
-
#48107
csabyka666
veterán
csabyka666
#48106
válasz
csabyka666
#48106
üzenetére

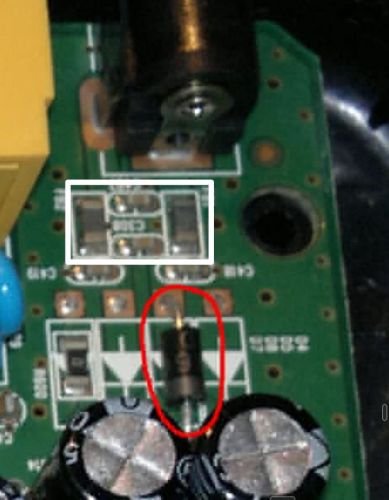

Bocs, bekeretezetteket akartam írni...
-
#48106
csabyka666
veterán
darvinya
#48104
-
#48104
darvinya
titán
csabyka666
#48102
darvinya
titán
válasz
csabyka666
#48102
üzenetére
Közvetlenül a táp csatlakozónál van 2 SMD biztosíték.
De mivel 2db dióda van(1 SMD, 1 normál), az SMD-t méred.
-
CPT.Pirk
Jómunkásember
Ez itt a képen frekvencia független feszültség osztó lenne. (a 10pF értékektől tekintsünk el) Végigszámoltam az osztásarányokat, 500-300-100-100 értékű ellenállásokkal 1:1, 1:2, 1:5, 1:10 osztás állítható be.
Az osztó egy művernyő kimenetén van, az osztásarányt pedig egy 4:1 video multiplexer állítja be, aminek a kimenetén szintén van egy műveleti erősítő, így az osztót nem zavarja semmilyen terhelés, a multiplexernek meg kellően nagy sávszélessége van. Ez így eddig világos, a készülő műszeremben több helyre is betenném ezt az összeállítást. Viszont frekvencia függetlenné tétellel kicsit bajban vagyok.
Megkerestem a kapcsolódó szabadalmat: [link], abban elég jól le van írva, hogy miként kell számolni a kompenzáló kondenzátorokat.
Ha feltételezzük, hogy ez az osztó az IC körül van megépítve, akkor az olyan 1cm vezeték szakaszokat jelent a nyákon, amiknek a CP parazita kapacitása olyan 1..2pF körül van mindössze. Ez alapján ha jól értem a számításokat a szabadalomban, akkor a CComp1 értéke azonos CP1-el, CComp2 a CP2 negyede, CComp3 pedig a kilenced része CP3-nak, feltételezve a fentebb írt ellenállásokat. A CP1..3 pedig azonos értékűnek vehető.
Az így kiszámolt értékek viszont már a pF kategória alá kerülnek ami azt mutatja, hogy lehet nem is igen kellenek oda? (Meg nem is igen gyártanak pF alatti kondit szerintem.) Vagy a megépített áramkörnél az első próbánál fog kiderülni ez?
-
#48102
csabyka666
veterán
csabyka666
#48101
válasz
csabyka666
#48101
üzenetére
Dióda előtt 1,61V, utána 1,38V, a stabIC lábain 0V-tól 1,35V-ig mérek értékeket. Van amelyik stabil, de van, amelyik ugrál. Ebből mire tippeltek?
A táp közben 9,1V körül mozog.
-
#48101
csabyka666
veterán
Jajj, oké, kicsit buta kérdés volt. Hamarosan mérek!
De lelke rá annak, aki állítja.
Új hozzászólás Aktív témák
ekkold- BESZÁMÍTÁS! MSI B550 R9 5900X 32GB DDR4 512GB SSD RX 6700 XT 12GB Rampage SHIVA Enermax 750W
- ÁRGARANCIA!Épített KomPhone Ryzen 7 5700X 16/32/64GB RAM RX 7600XT 16GB GAMER PC termékbeszámítással
- AKCIÓ! MSI B450M R7 5700X 16GB DDR4 512GB SSD RX 5700 XT 8GB Rampage SHIVA Zalman 600W
- DDR5 8/ 16/ 32GB 4800-5600MHz SODIMM laptop RAM, több db- számla, garancia
- Samsung Galaxy A32 4G 128GB, Kártyafüggetlen, 1 Év Garanciával
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
