Lompos48
nagyúr
válasz
Latency
#46599
üzenetére
Oké, jó kis cikk. Akkor további jó kísérletezést!
Ha AC fűtőfeszt használnék az azt jelentené, hogy (3/1,41)V lenne a kívánatos érték? Ha jól számolok ehhez kb. 55Ohm adódik, ami 4,1W-ot fűtene el.
A 3Vac az effektív értéket jelenti, aminek a termikus (fűtő) hatása megegyezik a 3Vdc- vel. Így számolj vele.
-
Latency
senior tag
válasz
Lompos48
#46598
üzenetére
Ez egy 10 számjegyű 7 szegmenses kijelző és DC fűtőfesszel csak a szélső két digit világított valamennyire így elkezdtem keresgélni, hogy mit is lehet ezzel csinálni és akkor akadtam erre az oldalra: [link] Itt olvastam, hogy az AC fűtés és a középleágazásos trafó megoldaná a problémát.
-
Lompos48
nagyúr
válasz
Latency
#46597
üzenetére
Szerintem a váltóáramú fűtés nem nagyon talál a VFD működésével. Ennek az oka, hogy ezek direkt fűtésűek, nem úgy mint az elektroncsövek többsége. Így a fűtőszál egyben katód is, ez pedig az időosztásos vezérléssel interferálhat, digitenként fényerőkülönbséget produkál(hat). Egyébként a fűtőszál izzása nem is kell látsszon.
-
Latency
senior tag
Üdv!
VFD kijelző fűtésével kapcsolatban lenne kérdésem. Van egy kis bontott középleágazásos trafóm, amin üresen 12V AC-t mérek. Egy soros ellenállással ráköthetem ezt a trafót a fűtésre?
3V DC-vel már próbáltam ekkor még éppen nem látszott a szálak izzása, viszont így az egyik szélétől a másikig nagyon durva volt a fényerő különbség.
A fűtőszál ellenállása 12 Ohm és 3V DC esetén kb. 75mA-t vett fel. Ha AC fűtőfeszt használnék az azt jelentené, hogy (3/1,41)V lenne a kívánatos érték? Ha jól számolok ehhez kb. 55Ohm adódik, ami 4,1W-ot fűtene el.
Szerintetek ez így működhet? -
#46596
Kernel
nagyúr
csabyka666
#46595
Kernel
nagyúr
válasz
csabyka666
#46595
üzenetére
Csak általában írtam, amúgy hozzám nem nagyon kerülnek ilyenek javításra, vagyis olyan sokkal nem találkoztam.
-
#46595
csabyka666
veterán
Kernel
#46594
válasz
Kernel
#46594
üzenetére
A TP-Link esetében? Szerintem kizárt, még az adapter is TP-Link feliratot kapott, ami persze a gyakorlatban semmit se jelent, de én hiszek nekik.
Ja hogy Te általánosságban értetted? A burkolat lehet más, de matricázva volt, azt meg könnyen cserélik - ha bele van sütve a 9V AC, az már más tészta.
-
#46594
Kernel
nagyúr
csabyka666
#46593
Kernel
nagyúr
válasz
csabyka666
#46593
üzenetére
Igen, arra értettem, hogy DC-bemenetre nem lehet AC-t kötni.
Azt esetleg el tudnám képzelni, hogy más belet raktak bele, a burkolat eredetileg máshoz lett tervezve, ezért nem egyezik a felirat.
-
#46593
csabyka666
veterán
Kernel
#46592
válasz
Kernel
#46592
üzenetére
Mármint hogy jól gondolom?
Igen, ez egy DC táplálású router, és bár a szóban forgó TP-Link egy másik márka, de lényegében ugyanez, 9V DC táppal üzemel.
Na egy szó, mint száz, amire DC van írva, annak DC kell, amire AC, az elmegy DC-vel is - esetenként. Ezt gondolom külön feltüntetik, mint a Speedtouch esetében például (de ez már egy harmadik típus, nem akarom bonyolítani). -
#46592
Kernel
nagyúr
csabyka666
#46591
Kernel
nagyúr
válasz
csabyka666
#46591
üzenetére
Nem, mert ha csak a múltkori hozzászólásodban szereplő példányt nézzük, Graetz-híd nincs, egy ilyenre nem lehet AC-trafót kötni:
http://prohardver.hu/tema/hobby_elektronika/hsz_46386-46386.html
-
#46591
csabyka666
veterán
Kernel
#46590
-
#46590
Kernel
nagyúr
csabyka666
#46586
Kernel
nagyúr
válasz
csabyka666
#46586
üzenetére
Az is, valamint a Huawei router-modem, régi faxmodem is, 8-9V AC trafókkal mennek, de DC 12 V-ról is működik.
Fordítva viszont nem fog menni, hacsak nem írták el a router burkolatán. De megállapítható belül. Lehet benne 4 db dióda is a bemenetnél.
-
#46589
csabyka666
veterán
fpeter84
#46588
válasz
fpeter84
#46588
üzenetére
Nem szedtem szét, de kétlem, hogy lenne benne ilyen. Nekem azért furcsa, hogy "DC kell neki és mégis jó lehet az AC", mert az több alkatrész, drágább felépítmény, esetleg nagyobb panel, több ón, több hibalehetőség, stb.
Persze igazat adok Neked, de a mérnökök szempontjából mindenképp furcsa, amikor minden arra játszik rá, hogy minél olcsóbb legyen, épp hogy még stabilan működjön...Szvsz ha én tervezném, biztos fixre tenném!
-
#46588
fpeter84
senior tag
csabyka666
#46583
fpeter84
senior tag
válasz
csabyka666
#46583
üzenetére
Ha a tápcsati környékén látsz egy ilyen 4lábút
Vagy 4 diódát, akkor van benne egyenirányítás, mehet neki az AC is
-
#46586
csabyka666
veterán
Keeperv85
#46584
-
dave0825
őstag
Valaki tudna valami linket, vagy kapcsolási rajzot, vagy ilyesmit adni, ami alapján tudok villanypásztort készíteni?
Itthonra kellene egy kis tó körül, kb. 10m kerületű, nagyjából 15-20cm magasra, macskák ellen (1-2 aranyhalat már szedtek ki belőle). Nem megölni akarjuk a macsekokat, csak elbátortalanítani a itthoni halászattól.
-
#46584
Keeperv85
nagyúr
csabyka666
#46583
Keeperv85
nagyúr
válasz
csabyka666
#46583
üzenetére
Érdekesen hangzik az a 9V, ami AC, mint adapter... miféle szerzet az?
-
#46583
csabyka666
veterán
Lenne egy más jellegű kérdésem, most nem akksi témában.
Egyik haver hozott egy TP-Link routert, és egy adaptert. A router 9V/0,6A-es DC bemenetet kíván, a srác pedig 9V/1A AC adaptert hozott. Elmondása alapján ezzel használták, de én nem mertem összerakni, szerintem nem működhet DC eszköz AC adapterről.
Jól gondolom? Vagy tényleg ezzel használták?
-
#46581
csabyka666
veterán
Kernel
#46580
-
#46580
Kernel
nagyúr
csabyka666
#46579
Kernel
nagyúr
válasz
csabyka666
#46579
üzenetére
260 mAh még kevés az 1300-hoz képest.
Mivel 15 cellás telep, frissen töltve cellánként 1,3 V felé is mehet, tehát 19,5 V körül normális (töltőről való levétel után), ami később beáll a névleges 15*1,2 vagyis 18 V-ra.
Ha például egy cella zárlatos, az fel fog tűnni, mert annyival kevesebb mérhető. Ha részlegesen átvezet, az is észrevehető, mert az a cella túl hamar lemeríti önmagát, túl hamar csökken a kapocsfeszültség.
-
#46579
csabyka666
veterán
csabyka666
#46577
válasz
csabyka666
#46577
üzenetére
Belement 100mA-rel 260mAh, de a fesz nem emelkedett 16,5V fölé. Feljebb tekertem 200mA-re, most 16,73V-on tölti. A végére fel fog menni 18V-ig?
-
Kernel
nagyúr
A közvilágításban régen vegyesen használt higanygőz és izzólámpáknál sem volt, illetve nem kellett védelem. Rövid áramszünet után az izzók rögtön világítottak, a Hg pedig csak lehűlés után kezdte visszagyújtani magát.
De ugyanígy mennek a nátriumlámpák is, áramszünet esetén.
HMLi / Hg Mixed Light csak annyiban különbözik, hogy benne van a soros előtét egy izzószál formájában, bemelegedés után a kettő együtt világít 50-50 %-ban, semmi kiegészítő nem kell hozzá.
-
#46577
csabyka666
veterán
Töltődik az akksi! Először nem tudtam az IMAX-szal tölteni, mert amikor elindítottam a folyamatot, újraindult a készülék. Szerintem azért, mert a 18V helyett alig több, mint 2V volt az akkuban. Szóval feltettem 10 percre a gyári gyorstöltővel, így már 16V környékére emelkedett a fesz, és ezt követően gyorsan átraktam az IMAX-ra.
Elindult frankón, 100mA-rel töltöm egy ideig, aztán lehet átállítom 200mA-re, ha az sem árt neki. Aztán lehet, hogy a kapacitást nem is kell figyelnem, mert lekapcsol majd a töltő, mindenesetre 2000mAh környékén leállítom manuálisan.
Elindult az IMAX:
És egy kis do it yourself:
###
-
#46576
csabyka666
veterán
Kernel
#46574
-
#46574
Kernel
nagyúr
csabyka666
#46573
Kernel
nagyúr
válasz
csabyka666
#46573
üzenetére
Ni-Cd és Ni-MH akkuk ökölszabálya, hogy a kapacitás tizedrészének megfelelő áramon a kapacitás 1,4-1,6-szorosát kell beletölteni, a veszteségek miatt.
Vagyis 10 óra helyett 14-16 óráig.
Kisebb áramon lehet többet is, akár 24 óráig is maradhat, míg nagyobb áramon kevesebbet. Itt is a példa mutatta, hogy 1300-as akkuba 1500 megy a gyári ajánlás szerint, ez már csak 1,15-ös szorzó.
De ilyen gyorstöltésnél, saccolás helyett inkább automatikus lekapcsolást szokás alkalmazni, főleg Ni-MH akkunál. Ni-CD valamivel jobban bírja. C/10 körüli áramon elegendő egy 14-16 órás biztonsági időzítő, nagyobb áramon -dU feszültségérzékelős áramkör.
Mivel az Imax B6 ezeket tudja (időzítés konfigurálható, -dU érték is), a töltési időt csak a teljesebb kép kedvéért említettem. Vagy arra az esetre, ha magad akarnád befolyásolni, amire C/10 áramon megvan a lehetőség, elvileg nem tudod tönkretenni.
100 mA-en én 24 órát adnék neki, mert ilyen kis áram képtelen felmelegíteni az 1300-as akkut, langyos lesz esetleg, ami nem árt neki, de legalább biztosan feltöltődik. A feleslegben bevitt töltést pedig könnyen elfűti.
-
#46573
csabyka666
veterán
Kernel
#46572
válasz
Kernel
#46572
üzenetére
Megmondom őszintén, ez az 1,6-os dolgot nem értem.
13 óráig 100mA az 1300mAh (ha nincs veszteség, de persze van), ez oké, viszont az 1,6-ot hogy (mire?) értetted?A 2,5V-ot magán az akksin mértem, szóval nem valami fitt, kíváncsi vagyok, meddig tartja a töltést.
Amit linkeltél, ennyit még meg is érne, legalábbis jó tudni, hogy nem kell kidobni a gépet, ha az akksi végleg megadja magát.
-
Kernel
nagyúr
válasz
Kernel
#46571
üzenetére
Illetve 1,6-ot akartam írni, nem 16.
1,4-1,6 között lehet általában kalkulálni, Ni-Cd gyári adatlapokon például 1,5 szokott szerepelni, C/10 töltés esetére.
Közben néztem a fotót, az is elképzelhető, hogy a gyorstöltés miatt hőérzékelőt építettek bele, talán azért van rajta harmadik érintkező is.
Ezt a fajta akkut egyszerű szétszerelni, a négy csavar kivétele után levehető a felső rész. Az akkucellák oldalán szokott szerepelni a kapacitás, továbbá lehet ellenőrizni azt is, hogy az elektrolit nincs-e kifolyva.
-
#46571
Kernel
nagyúr
csabyka666
#46570
Kernel
nagyúr
válasz
csabyka666
#46570
üzenetére
Kezdetnek lehet default.
Ha 1300 mAh, akkor az 100 mA árammal 13 óra, de 16-os szorzóval 21 óráig mehet (kis áramon a veszteségi szorzó növelhető / növelendő).
200 mA töltőárammal is mehet 10 óra körül.
2,5 V nem tudom, hogyan jött össze (töltés helyett merítés?), de fordítva nem tudod a töltőre tenni, mert az ellen védett.
-
#46570
csabyka666
veterán
Kernel
#46568
válasz
Kernel
#46568
üzenetére
Köszi a választ! Na közben én is lefordítottam (kiszenvedtem inkább...).
Akkor szerinted kezdésnek milyenre állítsam az érzékenységet? Vagy legyen "default"?
A töltőn 100mA-es léptékben tudom állítani a töltőáramot, szóval marad a 100mA.
Ja, ha 1,5A-t nyom bele, akkor nem csoda, hogy forrósodik, de nem foglalkozok vele, kiviszem majd a hűvösbe, ha a gyorstöltőt használnám. Egyelőre az IMAX-szal kellene, de lehet, hogy elveszett a dolog, mert most épp 2,5V körül mérek rajta a 18V helyett - bár amikor feltettem 20 percre, volt benne erő! Lehet csak életre kell kelteni.
-
#46568
Kernel
nagyúr
csabyka666
#46563
Kernel
nagyúr
válasz
csabyka666
#46563
üzenetére
A 625637 cikkszám alapján ez egy 18V / 1300 mAh kapacitású Ni-Cd akkunak tűnik.
A töltő pedig úgy tűnik, hogy 1 órás gyorstöltő, vagyis 1,5 A árammal egy óra alatt beletol 1500 mAh-t, ami nagyjából reális, a veszteség miatt ennyi kell neki. De én nem kínoznám ilyen nagy árammal az akkut, attól függetlenül, hogy a Ni-Cd jól bírja.
A német szövegben azt fejtegetik, hogy a memóriaeffekt elkerülése érdekében csak akkor töltsük, amikor már gyengül a gép, viszont ne töltsünk rá, amikor még nincs lemerülve, mert ezzel drasztikusan kinyírhatjuk (ekkora árammal, még szép). Ha fúrás közben felmelegedett, akkor töltés előtt várjuk meg, míg kihűl.
Az Imax töltőn lehet állítani a -dU érzékenységet, ez minél kisebb érték, annál érzékenyebb a töltés végén a kapocsfeszültség csökkenésére, ami a telítődést jelzi. De lehet olyan eset is, amikor túl érzékeny, túl hamar leáll, megzavarja valami a helyes érzékelést, ilyenkor lehet nagyobbra állítani.
Ha ez egy 1300 mAh kapacitású akku, azt 130 mA árammal lehet tölteni 15 óráig, akár kikapcsol az Imax, akár nem. Azon még időkorlátot is lehet állítani, de ha tovább marad rajta, az sem gond, 130 mA nem árt neki tartósan sem.
102 °C szerintem is a trafó primerjébe épített hőkioldó.
Az akkun valószínűleg két pozitív érintkező van, mint a régi Ni-MH-akkus telefonoknál is volt ilyen megoldás. Ebben az esetben 0 ohm mérhető közöttük.
-
#46567
mezis
félisten
csabyka666
#46565
mezis
félisten
válasz
csabyka666
#46565
üzenetére
Az első képen óvnak a memória effektustól. Az meg úgy tudom, hogy az NiCd akkukra jellemző.
-
llaszlo
veterán
válasz
Kernel
#46558
üzenetére
Szerintem csak kilazult a fejtartó csavar, vagy lehet, hogy a fej volt rossz. Kicseréltem jól meghúztam és most már egyből melegszik. Viszont az izzó érintkezői nem tudom, hogy hogyan voltak benne.
Itt vannak a képek. [link]
A szár mellett található furat a tokot összefogó csavaré, ami középen van és a tokozás szélénél azok tartják az izzó érintkezőit.Valaki tud segíteni, hogy melyik fület hová tegyem és hogyan?
-
#46565
csabyka666
veterán
mezis
#46564
-
#46564
mezis
félisten
csabyka666
#46563
mezis
félisten
válasz
csabyka666
#46563
üzenetére
"Elnézve azt a 102 fokot..."
Szerintem nem az üzemi hőmérsékletet jelenti, hanem azt, hogy van benne egy 120 C-Fok-on kikapcsoló hőbiztosíték. -
#46563
csabyka666
veterán
Üdv mindenkinek!
Most jutottam el addig, hogy feltöltsem az IMAX B6-os töltőmmel a 18V-os akksis fúróm akkuját. Csatolok pár képet, mert inkább kérdezek, nehogy hülyeséget csináljak.
Az akksin ez szerepel:
Nem derül ki egyértelműen, hogy NiCd, de ha a 18V csak így állhat össze, akkor oké, én nem tudom...###
A gyári töltőn ez olvasható:
Elnézve azt a 102 fokot, már nem is olyan furcsa, hogy felforrósodott, amikor ezzel töltöttem kb 20 percig. Egyébként szétszedtem, teljesen jó a belseje, semmi égés, minden rendben van.###
Az IMAX beállításainál egyetlen NiCd-ra vonatkozó paraméter van:
Ezt mennyire tegyem? "Defalut" beállítás van, aztán egyesével lehet lépkedni 5mV-tól 20mV-ig.###
Végül a töltőáram:
Gondolom ez maradjon 100mA.Illetve annyit még, hogy az akksinak 3 kivezetése van, "+", "-" és egy "nevenincs". A "+" "-" között és a "+" "nevenincs" között ugyanazt mérem - ez talán a gyári töltőjének mutat valamit?
A töltést illetően: polaritáshelyesen hozzátenni "valahogy" a krokodilcsipeszeket, aztán hadd menjen?
Köszi a segítséget előre is!
-
#46561
darvinya
titán
FireKeeper
#46560
darvinya
titán
válasz
FireKeeper
#46560
üzenetére
Én a manchester kódra ilyen IC-ket dobott a kereső[link], nem azt amit te használsz.
Tehát az egész felépítmény lehet téves. -
#46560
FireKeeper
nagyúr
FireKeeper
nagyúr
ezzel az IC-vel épített már bárki valamit? én egy PIC-el társítva építettem belőle egy olvasót/beléptetőt, de nem igazán tudom kiszülni hogy a kártya kódját jól kiolvassa. az antennán frankón ott van a jel (bár szkópon úgy látszott hogy vannak benne fura fázisugrások a csúcspontoknál, rendesen látszik a moduláció ahogy odarakok egy kártyát), a clock is stimmel, viszont az adatbemeneten nem igazán az jön aminek kéne jönnie. elvileg a kártya manchester kódolással küldi az ő adat bitjeit, ami a szkópon szépen látszik is, de egyrész jelalakból leolvasva nem egészen azt a bitsorozatot kapom amit elvileg kellene, a PIC-em meg aztán főleg hülyeségeket olvas ki. (programkódot tudom mellékelni ha már oda jutunk).
bármiféle tapasztalatot nagyon szívesen fogadok ugyanis szakdoga projektnek készült a cucc és erősen javallott lenne hogy működjön is a beadásra, ami sajnos már itt van a nyakamon.
-
-
Kernel
nagyúr
válasz
llaszlo
#46557
üzenetére
Le kell szerelni róla a hegyet, majd ellenőrizni, hogy a két szár biztosan sehol nem ér össze, vagyis nincs szekunder zárlat.
Ha így terhelés nélkül bekapcsolod, akkor nem szabad neki melegedni, esetleg csak hosszabb idő után. Ha gyanúsan hamar forrósodik, égett szagot ad, akkor lehet a primer menetzárlatos. Ezt a burkolat levételével is lehet figyelni, hogy hol füstöl például.
Lehet még ellenőrizni, hogy az izzólámpa foglalatánál nincs-e zárlat. Ha esetleg van izzó és világít, akkor az a része rendben.
-
llaszlo
veterán
Meghibásodott volna a forrasztó pisztolyom? Ilyen: [link]
Nehezen melegszik fel ha egyáltalán felmelegszik. És van valami fura büdös szaga. Tegnap még használtam, de, akkor észre vettem, hogy eléggé sokára olvasztja meg az ónt. Ma meg már használni sem tudtam. Tehát melegedni melegszik csak nem eléggé és fura szaga van. Szétszedtem de égés nyomát nem láttam rajta.
Milyen gondja lehet? Hogyan lehetne kideríteni?
-
#46556
Kernel
nagyúr
szabifotos
#46550
Kernel
nagyúr
válasz
szabifotos
#46550
üzenetére
Később jutott eszembe, hogy lehetne éppen kísérletezni a D-osztályú PAM8403 módosításával is. Ez alapból hídkapcsolású:
Belsejét így kell elképzelni, a két kimenet ellenfázisban dolgozik:
Elvileg meg lehetne tenni, hogy a kimenetekre fejhallgatót kötni, földelt rendszerben:
Az ellenütemű pár másik kimenete maradhatna levegőben, esetleg ha gerjedne, egy kis műterheléssel ellátni, vagy arra másik fejhallgatót kötni.
Az nem lényeges, hogy a másik ellenfázisban megy, csak egy-egy fejhallgató legyen azonos fázison.
Nem tudom most kipróbálni, hogy fejhallgatóval mennyire zajos stb., mert ami nekem volt, beépítettem egy végfokhibás LCD TV-be, de ilyet már 1 dollárért lehet kapni:
Főleg az USB 5V táplálású hangszórókhoz lett kitalálva elvileg.
-
Kernel
nagyúr
Van állítólag villogó üzemmódja is, de gyakorlatban nem próbáltam még:
You can easily change dynamic mode, speed and brightness by pressing 3 keys on its slim body. It also has auto memorize function.It's the best mate for your LED strips.
- Auto memorize function
- Control: Brightness, flashing, flashing modes -
#46551
kjani18
őstag
szabifotos
#46550
kjani18
őstag
válasz
szabifotos
#46550
üzenetére
Elvileg igen, de arra figyelj, hogy ezek differenciál ( + / - ) bemenetesek, és smd -t kell forrasztani!
Viszont tényleg jó minőségü, legalábbis az eddigieknél sokkal jobb. -
#46549
kjani18
őstag
szabifotos
#46544
kjani18
őstag
válasz
szabifotos
#46544
üzenetére
Ez talán ugyanannyiért komolyabb LINK
-
mezis
félisten
válasz
darvinya
#46545
üzenetére
A régi, hibrid (elektroncső, tranzisztor, IC) "Ráduga" szines TV-m egyik nyomtatott áramköri lapjának (egyoldalas) elégett a negyede , akkor a rézfólia sávokat ugyanolyan nyomvonalon vezetett szigetelt réz vezetékkel pótoltam. Nem sodrottal.
Mégis pontosabban mit kellene javítani ?
-
#46546
Kernel
nagyúr
szabifotos
#46544
Kernel
nagyúr
válasz
szabifotos
#46544
üzenetére
Az ART HeadAMP 4 12V-os tápegységről működik, minden bizonnyal további konverzió nélkül, közvetlen erről megy a végfok.
Elvileg kb. ugyanannyi teljesítmény hozható egy TDA2822M végfokból is, ha azt is DC 12V-ról járatod és ugyanannyi eredő impedanciával terheled, mint a másikat. (A linkelt panelon AC betáp is lehetséges, de a pufferelt DC a lényeg).
Kisebb minőségi különbségek lehetnek a végfokok között, hogy melyik éri el hamarabb a 10 % harmonikus torzítást (amire a max. teljesítményt definiálni szokás), de a kivezérelhetőséget alapvetően a tápfeszültség határolja be.
Áramterhelhetőség szempontjából annyi a lényeg, hogy előbbi 8 ohmmal terhelhető, utóbbi 4 ohmmal is.
A HeadAMP 4 esetében:
Maximum Input Level: +14dBV
Maximum Output Level: 20dB per channel
Output Impedance: 51 Ohms per channel
Power: 12V DC (Adapter included)A megadott 20 dB elvileg értelmetlenség (mihez képest 20 dB?), gondolom 20 dBV akar lenni, ami 10 V RMS-nek felel meg (1V referencia szorozva 10-zel), annak legalább van értelme, mert 12 V tápból reálisan kihozható 10 V RMS.
Eszerint 10 V RMS-ről beszélünk, amit terhelhetsz 32 ohmmal vagy 4 x 32 ohmmal is, ez már mindegy, de egy fejhallgató szétszakítására bőven elegendő.
-
#46542
Kernel
nagyúr
szabifotos
#46541
Kernel
nagyúr
válasz
szabifotos
#46541
üzenetére
4 db sztereó végfok és párhuzamosítva kétféle csatlakozó:
Négy potméterrel külön szabályozhatók.
Vannak potméteres fejhallgatók is, azt leutánozva lehet bekötni potmétert a kimenet és a fejhallgató közé, ami High End igényeknek ugyan nem felel meg, mert növekszik a forrásimpedancia, de a gyakorlatban működik.
Csak meg kell találni az optimális ellenállású potmétert, mert ha túl nagy, akkor nem fog rendesen szabályozni (például csak végállásban szól), ha meg túl kicsi, akkor növeli a végfok terhelését.
100 Ω alatt lehet próbálkozni, de nem mindegy a fejhallgató impedanciája sem.
-
#46541
szabifotos
senior tag
Kernel
#46535
szabifotos
senior tag
válasz
Kernel
#46535
üzenetére
Köszönöm a választ!
Akkor ezek szerint az EHHEZ hasonló erősítőkben 4ddb végfok található?!Jó lenne külön szabályozni mind a 4-et, de akkor nem biztos, hogy megéri nekem 4 ilyen végfokot venni külön.
Talán maradok a 4 párhuzamosan kötött fülesnél. Egy darabig az is megfelel.Mi történik ha paraszt módon a kimenetek elé külön-külön potmétert kötünk, úgy hogy csak 1 végfokot használok? Úgy nem lesz szabályozható a kimeneti jel egyenként? (bocsi ha hülye kérdés..)
-
csubuka
addikt
válasz
Kernel
#46536
üzenetére
Köszönöm szépen
A biztonságtól kicsit félek én is, majd megvizsgálom alaposan a beszerzett csodát.
A PC táp esetében a hűtés hangos lenne (az alap zúgás egy erősítőnél nem lenne jó tán), persze, ha tudnám mennyi hőt termel, akkor okosba kiszámolnám, hogy elég-e csak a hűtőborda neki, de ha gyárilag kényszeráramlásúra tervezték, akkor lehet nem lenne jó ezen módosítani. Valamint ott tényleg több a buhera.
Viszont minél feljebb megy az ár, annál inkább egy hagyományos trafó is megérheti. Ezektől a falba-dugós csodáktól félek, a kínai telefonok beszerzésénél is az első dolog a töltőjüket falhoz vágni általában.
Mondjuk 1200 Ft körül 12V2A-es táp fémházban még jó is lehet.
-
Franticfox
tag
válasz
Franticfox
#46519
üzenetére
Ó, apropó, Budapesten keresek ilyet.
-
Kernel
nagyúr
válasz
csubuka
#46533
üzenetére
Biztonsági szempontból a primer és szekunder közötti szigetelés minősége lehet aggályos, arra oda kell figyelni. A cikkben említett barkácscélra azért is jó, mert a toroidra házilag könnyen rá lehet tekerni meneteket.
LED-szalagokhoz való 12V-os tápegység megfelel, kapható fémházas kivitelben is, vagy egy ilyen olcsóbb (ha 2A-est keresel):
http://www.ebay.com/itm/271719206584
PC-táp is alkalmas, annál szükség lehet egy kis műterhelésre is.
-
#46535
Kernel
nagyúr
szabifotos
#46534
Kernel
nagyúr
válasz
szabifotos
#46534
üzenetére
A PAM8403 például nem alkalmas, mert hídba kötött végfokokat tartalmaz, vagyis földfüggetlen kimenet, 2 db hangszóró, 4 szál vezeték bekötésével. Nem lehet közösíteni egyiket sem.
Fejhallgatónál viszont egy közös GND van. (Nem mintha nem lehetne azt is kétfelé választani, ha nagyon akarná valaki, de egy Jack csak hárompólusú.)
Az LM4881 végfok 2 x 8 Ω impedanciájú fejhallgatót tud meghajtani, ebből következően 2 x16 Ω-osból kettő, vagy 2 x 32 Ω-osból akár három fejhallgató párhuzamos meghajtására is alkalmas lenne. Természetesen a hangerő ilyenkor nem szabályozható külön.
A linkelt SURE panel egy sztereó végfok, egy Jack bemenet és egy kimenet látszik rajta, valamint ugyanazok forrasztható pontjai is. Rá lehet forrasztani több fejhallgatót is, párhuzamosan:
Vagy lehet minden felhallgatóhoz külön végfokot használni, ami külön szabályozható.
-
#46534
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
Bocsánat, elég amatőr kérdések.
Fejhallgató erősítővel kapcsolatban kérdeznék. Már régóta használok itthoni zenélgetésre Class D erősítőt. nincs velük bajom, innen jött az ötlet, hogy nem e lehetne hasonló kedvező áron találni füleserősítőt is, mivel néha felmerül az igény egyszerre 2 vagy akár több füles használatára.
Hogyan működnek ezek a több kimenettel rendelkező erősítők? Mindhez külön "végfok" van illesztve csak közös házban, közös tápon?
Nem lehetne megvalósítani valami olcsó dolgot? pl.: ez vagy ez
Esetleg ez a 2*3W nem osztható úgy több kimenetre, hogy egy fülesnek pont elég meghajtást adjon?
Érdekes, hogy a 2*50W körüli Class D ugyanolyan árban van mint egy szimpla egy kimenetes füles erősítő. ... -
csubuka
addikt
válasz
Kernel
#46525
üzenetére
Húha
Nagyon köszönöm a mindenre kiterjedő válaszodat!A szűrőkondi beépítése felmerült bennem is a pulzálás csökkentése végett, abban reménykedtem, hogy nem zavarná meg a működését, viszont a kimenetet rákötve az erősítő egyenirányítójára működhetne.
Akkor elfelejtem, ha eltanácsolsz tőle stabil alkalmazásra, de 350Ft-ért nem volt szívem otthagyni. Kicsit mélyebbre olvastam és 30W-ot tud stabilan elvileg (0.14A/220V az input max), ezt a 60W-ot kamuból írják, rá, időlegesen biztos bírja, amíg valami el nem durran benne, de huzamosabb ideig tuti nem célszerű terhelni.
A linkelt cikk például elég érdekes, itt csöves erősítőkhöz mókolták némi extra bővítéssel...
A nem stabilizált feszültség nem probléma igazándiból itt, a többi általad listázott viszont igen
*De akkor szerinted ha már spórolni akarok, akkor inkább LED-ekhez való egyenfesz kimenetes dolgokkal próbálkozzak?
*Vagy netán egy ATX táp szétbuherálásával? -Csak kíváncsiságból kérdezem, veszélyes szitut nem akarok csinálni.
-
-
Kernel
nagyúr
válasz
Kernel
#46525
üzenetére
Emlékezetből írtam, de nem jól, mert nem a kimeneti trafóról van visszacsatolva az önrezgéshez, hanem egy külön kisméretű toroid van erre a célra, ami három tekercset tartalmaz, lényegében a kimenőáram visszacsatolásához.
Mint a fénycsőelőtéteknél is, ami ugyanígy működik, csak ott a Graetz-híd után egy puffer is van, másképp vibrálna a fénycső (alulméretezett pufferrel így is vibrálhat).
A visszacsatolást természetesen úgy értettem, hogy a PWM-tápoknál megszokott DC-visszacsatolás itt nincs (DC eleve nincs), de még csak amplitúdóban sincs szabályozva.
-
-
Gyb001
senior tag
-
Kernel
nagyúr
válasz
csubuka
#46516
üzenetére
Annak lényegében a feltüntetett teljesítményű izzót (nem erősítőt) el kell bírnia, másképp még a kínaiak sem tudnák eladni. De egy ilyen elektronikus trafó különbözik a szokványos kapcsolóüzemű tápegységektől:
http://sound.westhost.com/lamps/elect-trans.html
Szintén kapcsolóüzemű, de például nincs benne szűrőpuffer, sem primer, sem szekunder oldalon. Ennek köszönhetően nem csak a mérete kicsi, de jelalakja az 50 Hz (pontosabban 100 Hz) hullámzását követi, ami egy izzólámpa szempontjából közömbös:
Nincs visszacsatolás a kimenetről, vagyis nem stabilizált a feszültség, az impulzusok szélességben nincsenek modulálva, kitöltési tényező 1:1.
Önrezgő oszcilláció alapján működik, vagyis a trafón elhelyezett tekercsekről visszacsatolva gerjeszti magát, frekvenciát az RLC alkatrészek határozzák meg. Alábbi rajz netről származik:
Utána kicsit átszerkesztettem, míg megkaptam egy nálam lévő példány rajzát:
Pár alkatrész, így nem tudtam megállni, hogy ne rajzoljam körbe. Tehát ebből kispóroltak még további néhány alkatrészt, amit a működéshez feleslegesnek gondoltak. A szerkezet ettől még működik is, legfeljebb jobban zavar a hálózatra.
Nem ajánlható viszont HF-erősítő táplálására, mert végeredményben a pulzáló 100 Hz-et kellene szűrni (mintha nem is kapcsolóüzemű, hanem sima vasmagos trafónk lenne). Viszont az ott megszokott 5000 - 10 000 mikrós szűrőkapacitások által okozott terhelésre, a töltőimpulzusokra valószínűleg érdekesen reagálna, 100 Hz zúgó hanggal például, terhelni sem lehetne rendesen.
Ohmos terhelésre van kitalálva.
-
#46523
csabyka666
veterán
mezis
#46522
-
#46522
mezis
félisten
csabyka666
#46521
mezis
félisten
válasz
csabyka666
#46521
üzenetére
Azért pár másodperc csupán. Először melegszik, majd aztán durran.
Egyébként semmi értelme. Nincs gyakorlati haszna. -
#46521
csabyka666
veterán
mezis
#46520
-
#46520
mezis
félisten
csabyka666
#46510
mezis
félisten
válasz
csabyka666
#46510
üzenetére
A szokásos töltőáram többszörösével pár másodpercre és egyszerre csak egy cella.
-
#46519
Franticfox
tag
Franticfox
tag
Sziasztok!
Rögtön a közepébe: barátnőm lába sikeresen beleakadt a laptopból kilógó fejhallgató vezetékébe, mégpedig oly módon, hogy rögtön ki is tört a jack aljzatból egy darab, így most már alkalmatlan is különféle ideiglenes támasztások nélkül audio jelek külvilágba történő közvetítésére.
A kérdésem az lenne, hogy tud-e valaki egy helyet/szakit, ahol/aki emberi áron új csatlakozót tudna forrasztani rá? (sajnos a letört darab nem lett meg, így a pillanatragasztó kilőve.)Előre is köszi,
Franticfox
-
#46518
csubuka
addikt
csabyka666
#46517
csubuka
addikt
válasz
csabyka666
#46517
üzenetére
Sajnos ez is elég hasonló lehet, de egy B osztályú 2*15W-os erősítőhöz még jó lehet. Talán
-
#46517
csabyka666
veterán
csubuka
#46516
-
csubuka
addikt
Sziasztok!

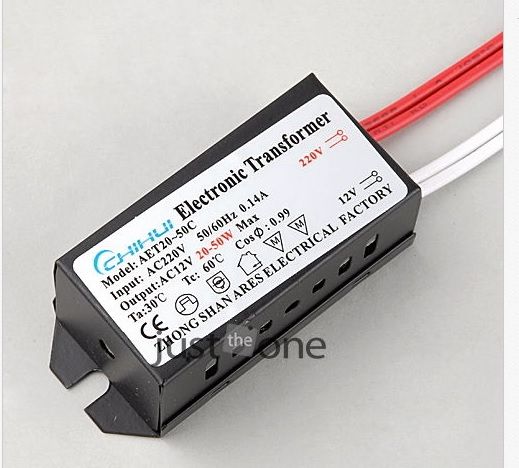

Egy olyan kérdésem lenne, hogy a kínai halogéneknek tápellátást biztosító trafók esetében a kimenetnél a teljesítmény megjelölés az trükközés nem?
Érzésre egy ilyen apróság egy 60W-os fogyasztót nem tudom, hogy elbírna-e... Nekem B osztályú kommersz erősítőbe kellene, aminek jó a váltóáram is (elvileg van a kapcsolásba beépítve egyenirányítás)... De 12V2A kell neki... vajon elég oda a képen lévő csoda? -Kétlem, de hátha...
*lehet, hogy ők úgy értik, hogy egy 60W-os izzónak megfelelő fényességű halogént elbírna, ami gondolom közel sem vesz fel 60W-ot...
Köszi
-
#46515
Lompos48
nagyúr
Heimdallr75
#46512
Lompos48
nagyúr
válasz
Heimdallr75
#46512
üzenetére
Használd egészséggel!
-
#46514
Heimdallr75
őstag
krisztianAMG
#46513
Heimdallr75
őstag
válasz
krisztianAMG
#46513
üzenetére
Hétvégén tudok választ adni rá, jelenleg méteres lengőkábeleken log rajta minden, tv fejhallgató kimenetről próbáltam.
szerk: (lehúztam a bemenetet róla, 75%ra tekerve a potit hallható már ,de nem zavaró)
-
#46513
krisztianAMG
senior tag
Heimdallr75
#46512
krisztianAMG
senior tag
válasz
Heimdallr75
#46512
üzenetére
Mennyire alapzajos?
-
#46511
csabyka666
veterán
Kernel
#46509
-
#46510
csabyka666
veterán
mezis
#46508
-
#46509
Kernel
nagyúr
csabyka666
#46507
Kernel
nagyúr
válasz
csabyka666
#46507
üzenetére
Itt egyenként is hozzá lehet férni a cellákhoz, ezért először is állapotfelméréssel célszerű kezdeni, vagyis rámérni minden cellára egyenként, bármiféle töltés előtt.
Amelyik 0,9-0,8 V alá süllyedt, ott már valószínűleg gondok lesznek, nem fogja tartani a töltést hosszabb távon. Ez pedig a soros körben a szokásos kellemetlenséggel jár: az erősebb többi legyőzi a gyengébbet, terhelés hatására átfordul rajta a feszültség, átpolarizálódik, ami különösen káros.
Ilyenkor jól jön egy regeneráló töltő, amivel egyszerre csak egy cellára lehet csatlakozni, végeredmény is kétes.
Lehet közötte olyan 0 V-ra merült, többé-kevésbé zárlatos cella is, amit akár rövidre is lehet zárni, hogy ha már hasznot nem hajt, legalább ne is vesszen rajta semmi. Csak ezzel persze csökken a soros feszültség.
-
#46508
mezis
félisten
csabyka666
#46507
mezis
félisten
válasz
csabyka666
#46507
üzenetére
Lehet próbálkozni, lórugással is. Ilyenkor az akku sorban akad harmat gyenge, aminek a töltés tároló képessége töredéke az eredetinek.
(Talán egy 2,5-ös fúrót elvisz puha fába.
) -
#46507
csabyka666
veterán
@ And, @ Kernel: Köszi a segítséget mindkettőtöknek!
Mindig csodálkozok, hogy vannak emberek, akik önzetlenül is segítenek a többieken...
Szerintem ma nem jutok el a töltésig, talán csak holnap, de ha megakadnék vele, szólok mindenképp!
Van itthon egy 12V-os fúrógépem, az is halott(nak látszik). Próbáltam korábban tölteni egy hozzá való töltővel, de el sem indult a töltés. Kérdezlek benneteket, hogy a NiCd akksikat (szerintem ebben is az lehet, 10 db sorban) lehet úgy éleszteni, mint a Pb-t? Jópár autó- és fűnyírótraki akksit felélesztettem már, valamelyiken 12V helyett csak 4V volt (volt volt...), aztán itt a PH-n kaptam azt a tippet, hogy 12V-os adapterrel kössek sorba egy izzót áramkorlátozás céljából, és így élesszem fel az akksit, hogy aztán az IMAX tudja majd tovább tölteni.
Szóval ez működik a NiCd esetében is? -
#46506
Kernel
nagyúr
csabyka666
#46502
Kernel
nagyúr
válasz
csabyka666
#46502
üzenetére
Rajzon is látszik a VT13 és VT15 FET-ekkel megoldott kapcsolás, ami feszültségnövelésre és csökkentésre egyaránt alkalmas.
- Step-down módban a VT13 kap impulzusvezérlést, V15 szakadás.
- Step-up módban a VT15 kap vezérlést, a VT13 vezet.
- VT2 véd a betáp fordított polaritása ellen, GND-ágat megszakítja.
-
#46503
And
veterán
csabyka666
#46502
And
veterán
válasz
csabyka666
#46502
üzenetére
"[..] de az nem fér a fejembe, hogy hogyan tudja tölteni a 18V-os akksikat ekkora bemenetről?"
Pedig a megoldás viszonylag egyszerű: DC-konverzió. Az adatlapja említi, hogy legfeljebb 50W töltőteljesítmény áll rendelkezésre, és egy összefoglaló táblázatot is tartalmaz, amely megmutatja, hogy a kémia és cellaszám (végeredményben: a teljes pakk névleges feszültsége) függvényében mekkora lehet a legnagyobb töltőáram. Ahogy a névleges feszültség növekszik, a töltőáram maximuma egyre csökken. -
#46502
csabyka666
veterán
Kernel
#46499
válasz
Kernel
#46499
üzenetére
Rendben. Akkor ha jól értem, itt is a névleges kapacitás tizedével kell tölteni, a manuálisban gondolom ezt adom majd meg.
12V/2A-es adapterem van az IMAX-hez, de persze, visszaveszem a töltőáramot.
Ha már itt tartunk, egy kérdés régóta foglalkoztat! Ez az IMAX töltő 11V-tól 18V-ig használható, mármint ekkora adaptereket lehet rárakni bemenetként. Én 12V-ossal használom, de az nem fér a fejembe, hogy hogyan tudja tölteni a 18V-os akksikat ekkora bemenetről? Bár ilyet nem töltöttem még vele, de igazából már azt sem értettem, hogy a 12V-os Pb akkumulátorokat hogyan tudja 14V fölött tölteni?
Bár ezzel nem szívesen kísérleteznék, hátha durranás lenne belőle.
)
Új hozzászólás Aktív témák
ekkold- EarFun Air Pro 4+ – érdemi plusz
- Villanyszerelés
- Magga: PLEX: multimédia az egész lakásban
- Milyen billentyűzetet vegyek?
- sziku69: Szólánc.
- Lexus, Toyota topik
- Sorozatok
- Samsung Galaxy Z Fold7 - ezt vártuk, de…
- Luck Dragon: Asszociációs játék. :)
- AMD Navi Radeon™ RX 9xxx sorozat
- További aktív témák...
- ÁRGARANCIA!Épített KomPhone Ryzen 7 9700X 32/64GB RAM RX 7800 XT 16GB GAMER PC termékbeszámítással
- iPhone 13 mini 128GB Starlight -1 ÉV GARANCIA - Kártyafüggetlen, MS3831
- magyar billentyűzet - 165 - Lenovo Legion Pro 7 (16IRX9H) - Intel Core i9-14900HX, RTX 4080
- Arany János - Kapcsos könyv
- Akció! HP ZBook Firefly 14 i7-1185G7 32GB 512GB Nvidia Quadro T500 4GB 14" FHD 1 év garancia
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: Laptopszaki Kft.
Város: Budapest
