#44300
schawo
titán
csabyka666
#44298
válasz
csabyka666
#44298
üzenetére
Ha van kedved forrasztgatni, akkor elméletileg bármelyik mai utángyártott telefonaksi jó, amelyik méretileg megfelel, az összes 3,7V-os. Keress valami tepsifónt, azokban eleve nagy aksi van, az utángyártottak sem lesznek gyengék. Ebayen van minden, Kínából fillérekért.
-
#68216320
törölt tag
válasz
#68216320
#44296
üzenetére
Pár mérés után egy furcsaságra lettem figyelmes. Ha a linkelt kép-et nézem, akkor a D601 és D602 diódák után lévő R601 és R602 47k ellenállások dióda felöli oldlán 6.1V-ot mérek, de a másik oldalon már csak 1V-ot. Ami azért furcsa, mert ha végigkövetem az ágat, akkor a kép széle felé erre az ágra van egy 5.2V-os jelölés. Mi okozhatja a problémát? Kikapcsolva közvetlenül rámértem az ellenállásokra és 4.6k-t jelzezett a műszer.
A teljes kapcsolási rajz ebben a pdf-ben van.
-
#44298
csabyka666
veterán
Üdv mindenkinek!
Hozzám került egy MyAudio Tablet Series 7, ami nem indult. Szétszedtem, és megmértem az akksiját, 0V-ot mutatott a műszer. Egy 3,7V-os Li-ion akku van benne, és szerencsémre pont volt itthon pár darab Nokia BL-5C, szóval beleszerkesztettem egyet. A baj csak az, hogy ezek egyrészt régiek, és teljesen feltöltve is csak 10 percig hajtják meg a tabletet - ami nem is csoda, mert gondolom nem ekkora igénybevételre tervezték anno.
Kérdésem az lenne, hogy tudtok-e olyan (megbízható) forrást, ahonnan jó áron tudok vásárolni akksit ebbe a MyAudio csodába? A gyári akkuján ezeket találtam: 3,7V, 3247150, ez alapján a netes infók tükrében 2400mAh-s akkumulátorra gyanítok. Hát nem erőltették meg magukat, az biztos.
Szóval tudok olyan helyet, ahonnan olcsón lehet jó akksikat venni?
-
#68216320
törölt tag
Urak. Egy regi technics rs-bx501 magnot szeretnek eletre kelteni. Valami tap koruli gondja lehet, mert be sem lehet kapcsolni es a standby led sem vilagit. Trafo szekunderein megvan a szukseges fesz., de tovabb nincs otletem. Ahhoz, hogy tovabb juthassak segitsegre volna szuksegem. Megprobalom valahogy kiszedni a szervizkonyvbol a kapcsolasi rajzok kozul a tap reszt, hatha segitene valaki felderiteni a hibat. Par tranyonal mertem emitter feszt, de nincsenek rendben. Csak tippelnek, h nagyon az elejen lehet valami gond.
-
Kernel
nagyúr
válasz
djleszek
#44292
üzenetére
Odafigyeléssel én megkockáztatnám az APT 100 trafót, szükség esetén beavatkoznék, ha túlzottan melegszik valami.
De ha azt nézzük, hogy 50 --> 55, az 10 % növekedés, márpedig +/- 10 % tűrés még a hálózati feszültség ingadozása miatt is előállhat, vagyis ennyit egyébként is be kellett tervezni a végfokba.
Egy Graetz-híd és 2 x 10 000 μF már elég a működéshez.
-
Kernel
nagyúr
válasz
djleszek
#44290
üzenetére
A gyáriban is csak 1 db trafó van, a rajzokon pedig nem mindig szokás feltüntetni a bal és jobb oldalakat, csak a baloldalt. De a rajzon mutatják a nyilak, hogy a táp átkötődik a jobboldalra is.
Annyi, hogy a gyáriban nem toroid van, hanem egy műgyantával kiöntött kétoszlopos trafó, ami nagyon alkalmas ilyen célra.
Ennek ez az elvi vázlata:
De a gyakorlatban a mind a primer, mind a szekunder tekercseket megfelezve elosztják a két oszlopra, hogy teljesen szimmetrikus legyen, ezáltal kiegyenlített a vasmag fluxusterhelése, kisebb a mágneses szórás.
Belül szokott lenni a primer, kívül a szekunder látszik csak:
Modernebb változata:
-
CPT.Pirk
Jómunkásember
válasz
Kernel
#44288
üzenetére
Ez már nem szkennelt rajz, át van alakítva, ki van egészítve. Nyilván nem kívánok semmilyen haszonszerzést folytatni ebből, csak írni róla egy rövidebb bejegyzést a logouton, pár mérési eredménnyel, stb. Sok munkám volt vele, sok tapasztalat jött össze. Mondjuk már rég készen lennék vele, ha kicsit jobban odafigyeltem volna az első verzió elkészítésénél.
A Xerox meg áhh...
-
Kernel
nagyúr
válasz
CPT.Pirk
#44287
üzenetére
Írni lehet róla, otthon összerakni is lehet, anyagi haszonszerzés céljából gyártani minimum nem illik, maximum meg attól függ, hogy védett-e, de azt nem tudom.
További gond lehet egy könyvből szkennelt rajz felrakása, ami ellen a könyv szerzője, jogtulajdonosa is felléphet.
Egy érdekes esetet olvastam nemrég az Elektrotanya fórumán. A Xerox emailben felszólította őket, hogy a honlapon lévő gyári dokumentációkat távolítsák el, szokásos fenyegetőzés, per kilátásba helyezése.
Nyilván inkább levették, a fórumozók meg szidták a Xeroxot, hogy akkor a gyártott kacatokat majd javítsa más... Közben kiderült, hogy a nem publikus levélváltásokban a Xerox embere sem teljesen értett egyet a dologgal, de ő csak a munkáját végezte.
Persze, ez már bizonyára nem a szellemi termékről szól, azt úgyis megszerzi a konkurencia, ha akarja, de vannak gyártók, akiknek szerviztevékenység is külön üzlet, nem szívesen engedik át kívülállóknak. Vagy nem is szeretnék, hogy javítsák az emberek, inkább vegyenek újat.
-
CPT.Pirk
Jómunkásember
A 70-es években alkotott JLH (rip) "75W" erősítő kapcsolást amin dolgozom egy ideje, azt védi valamilyen szerzői jog? Megtehetem-e azt, hogy egy személyes blogban írok róla, kitéve a kapcsolás általam megépített változatát, meg a gerber fájlokat?
Magyarországon egy céget találtam aki árulja ezt az erősítőt, csak más kiépítésben.
-
Kernel
nagyúr
válasz
djleszek
#44285
üzenetére
Van itt egy gyári eredetinek tűnő rajz, ahol a sarokban feltüntetik azt is, hogy a feszültségek jel nélkül értendők, vagyis kivezérlés nélkül kellene 2 x 50 V-nak lennie.
Elvileg nem vészes egy kis többlet, a végfok nyugalmi árama is esetleg kicsit húz rajta lefelé. Csökkenteni pedig nem tudsz rajta, egyszerű eszközökkel. Soros diódákkal lehetne esetleg, de ezt is csak elvi lehetőségként jegyzem meg, nincs értelme, hátránya inkább.
Többféle verzióban is gyártották, azok közül válogattam pár képet, az érdekesség kedvéért:
-
djleszek
csendes tag
válasz
Kernel
#44284
üzenetére
Nos meglenne a táp....graetz kocka után be kötöttem a kondikat +on gndhez képest 54,7 van -on gndhez képest 54,6..a kérdésem azlenne nem sok ez a quadnak igy üresben?Valamint inetől kezdve hogyan táplálom meg a 2 panelt vagy ez igy csak egynek elég?Továbbá érdemes be rakni valamit a kondik közé hogy ne legyen esetleg alapjaz,brumm,vagy esetleg lejebb vinni 50,0v alá a +-t
-
Kernel
nagyúr
válasz
djleszek
#44279
üzenetére
Nekem nincs mit utánanézni, már vagy 20 éve megépítettem a Quad 405-öt, mármint alkatrészenként összerakva, nem kártyavásárlás útján, értelemszerűen a NYÁK is házi úton legyártva, indigóval tükrözve a rajzolatot, ahogy szoktam akkoriban.

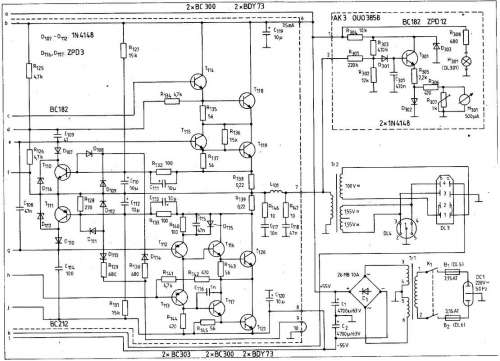

Az eredeti, gyári Quad 405 az alábbi rajzon látható. A kimenetén a triac-áramkör nem koppanásgátló, hanem egy hangszóróvédő, ami a végfok meghibásodása esetén a kimenetre jutó DC-feszültség hatására egyszerűen rövidre zárja a kimenetet, hogy a hangszórót megvédje a leégéstől, a végfok biztosítékát kinyomja, így nem keletkezik nagyobb kár. Azon kívül, hogy a végfok javításra szorul.
Ami te linkeltél, azt nekem nem kell ismerni, miszerint a Giant elektronics 2007 nevű cég mások szellemi termékével ékeskedve, lényegében ellopta az eredeti Quad 405-öt, anyagi haszonszerzés céljából utánépítette, valamilyen koppanásgátlót is épített hozzá, amit ők tudnak, hogy milyet.
Ezerféle koppanásgátló megoldás létezik, gondolom loptak hozzá egy olyat is.
-
-
djleszek
csendes tag
válasz
Jim Tonic
#44266
üzenetére
Renben ha meg van a kondi része küldök képet.
Még egy kérdés maradt...
Koppanásgátló ez rajta van a végfokozaton ugye a végfoknak 2x15 v kell..de azt írják a használatiban amit le töltötem hogy vihetek a traforol kraftot mer benne van ahhoz a részhez a védelem...ez nem okozhat bajd?vagy érdemesebb külön egy kis trafó ami 2x15v tud? -
-
válasz
djleszek
#44265
üzenetére
Mi a kék, mi a piros? Nem tudom, mire gondolsz itt. Az eredeti rajzodra? Azt felejtsd el.
Három vezetéked lesz: GND, Vs+, Vs-. A Vs+ és a GND közé teszel egy kondenzátort, aminek a pozitív lába a Vs+-ra csatlakozik. A GND és a Vs- közé teszed a másikat, itt a GND-re teszed a pozitív lábat. A GND és a kivezetések között +55 V és -55 V mérhető. -
-
Még egy kérdésem lenne. Egy panelen leesett a pad a NYÁK-ról a forrasztási oldalon. Szerencsére az alkatrész oldalon van bekötve, de mivel nem szeretném, hogy felszakadjon, valahogyan meg kellene erősíteni. Hogyan lehet ezt szépen megcsinálni? Azaz mit tegyek az elvesztett felület helyére?
-
Kernel
nagyúr
válasz
djleszek
#44249
üzenetére
Előbb annyiban eltájoltam magam, hogy a APT 100 teljesítményben látszólag azonos az AET 250, 2 x 50 W-jával, holott az APT 100 szemmel láthatóan is, valamivel tekintélyesebb trafóval bír, és nem csak a fémházas burkolat miatt.
Csakhogy annak volt még egy hatásfokrontó kimenőtrafója is (képen látható), amin keresztül a 100 V-os hangosítási rendszerhez illeszkedett a végfok. Azt a veszteséget is a hálózati trafónak kellett megtermelni, ha ezt beszámítjuk, akkor 100 W feletti teljesítményt is ki lehet hozni, ezzel trafóval.
Noha az APT 100 kimenete nem 4 vagy 8 ohmos hangszóróhoz illeszkedett, hanem egy kimenőtrafó primerjéhez kalkuláltak megfelelő tápfeszültséget és tápáramot (ahol nem tudhatjuk, mennyi a trafó impedancája), de 2 x 40V AC még elmegy épp a Quad 405-höz is. Csak legyen megfelelő árambírású a végtranzisztor is, főleg 4 ohm terhelés esetén.
Kondi bekötése a rajzok szerint, térbeli elrendezésre egy példa maga az APT 100:
-
Ribi
nagyúr
válasz
djleszek
#44249
üzenetére
Ha tényleg lehet 60V-ot mérni a trafón ahogy Kernel mondta, akkor a 63V-os kondi lehet karcsú lesz. Vagyis kicsit határeset. 230V felmehet 240-re is akár, plusz a trafó amúgy is kicsit többet ad üresen általában akkor 63V fölé szaladhat és annak nagy pukk lehet a vége. Mindenképp mérd meg mennyi áramot ad mekkora hálózati fesz esetén.
-
djleszek
csendes tag
válasz
Kernel
#44248
üzenetére
És ha maradna a apt100 trafó abból körül belül mennyit tudok ki csikarni w/ohm/panelonként?
Esteleg tudnál képet adni nekem arról hogy a kondenzátprokat hogyan kössem be majd?
Köszönöm ezta segitő készséget másik forumon szanaszét oltottak...csak mert kezdő vagyok és nem akarok karácsonyfa villogót csinálni... -
Kernel
nagyúr
válasz
djleszek
#44242
üzenetére
Az a BEG AET 250 trafója és tápáramköre, én is olyannal építettem meg a Quad 405-öt. A kis panelről elég a Graetz-hidat felhasználni, pont jó az adott célra.
Valamivel kevesebb feszültséget ad le ez a trafó, de a Quad 405-nek az is elég, szobai hangerőnek pedig bőven elég.
Van itt egy rajz, a Google-képkeresőben jött fel ez is, ami a csillagpontos bekötést szemlélteti. A helyes áramköri kialakításnak a különböző zúgások, gerjedések, földhurok, kivédésében van fontos szerepe:
-
Kernel
nagyúr
válasz
djleszek
#44239
üzenetére
Nekem úgy rémlik, amikor még szervizben javítottam APT 110-at is, hogy üresjárásban akár 2x 60 V is lehet a tápja, pláne az a trafó még 220 V-ra lett méretezve.
Ez ugyan nem zárja ki, hogy Quad 405 elmenjen róla, de nem árt odafigyelni az alkatrészek melegedésére, például a 2 db 560 ohmos ellenállás megfelelő teljesítményű legyen, a Z-diódás IC-tápnál a munkaellenállás megfelelően legyen méretezve, értékre is, teljesítményre is.
Mivel az APT 100 egy mono végfok volt, összesen 100 W-ra tervezve, így 2x 100 W-ot nem lehet kivenni a trafójából, amire ekkora tápfeszültség még 8 ohm terhelésen is lehetőséget adna, ezért hangerőben kell vissza fogni, persze ennek akkor lenne jelentősége, ha folyamatos, nagy terhelésnek lenne kitéve.
Két kondi nem azért kell, mert két végfok van, hanem azért, mert kettős táplálás van, vagyis GND-hez képest plusz és mínusz 50 V.

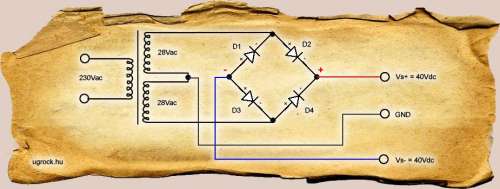

Elég egy híd, ha kettőt tennél be, azt másképp kell bekötni:
Az alsó rajzon most mellékes, hogy 2 db trafó van, csak a két szekunderen van a hangsúly, de ennek amúgy sincs sok értelme, az adott esetben.
Extra igények esetén, a bal-jobb csatornák közötti áthallás csökkenthető az alábbi módon:
-
Kernel
nagyúr
válasz
djleszek
#44234
üzenetére
Nem értem, honnan találtad ezt ki, de teljesen rossz. Azért furcsállom, mert kész erősítőrajzokról (akár gyári, vagy a neten található rengeteg rajzról) lenézhetted volna a szokásos megoldást, a kettős tápegység pedig egy olyan alapáramkör az elektronikában, mint az 1x1.

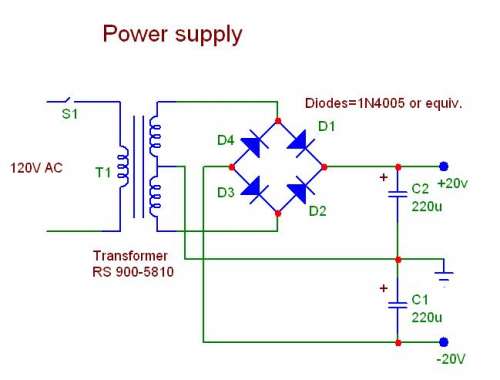

Itt van két példa, ami az alapelvet szemlélteti, feszültség most mellékes, de ezt így kell összerakni:
-
djleszek
csendes tag
Sziasztok segitségre lenne szükségem!
Építeni szeretnék egy erősitőt és az áramkört lenne most az...
Most még tervekben alkatrészek már érkeznek...
A képen látszik a tervem...
Kérdésem az lenne valamit roszzul e csinálnék ha igy tenném őssze?
Elég kezdő vagyok benne..
Amit be mértem az értékekből az a trafó az annyit ad le amennyit a képre írtam,a graetz hídak nem zárlatosak,a többi az csak kb érték azokat még mérnem kell..
Szóval jó lenne ez a bekötés?
-
Kernel
nagyúr
válasz
gabor128
#44230
üzenetére
Magát az LCD-t nem tudod szétszedni, a két üveglap nem szétszedhető, a ragasztott külső, sötét fólia sem levehető. Legalábbis annyira törékeny, hogy egy darabban nem fog sikerülni, szerintem.
A háttérvilágítás tartalmaz fényelosztó, polarizáló műanyag lapokat, de azzal nem sokra mégy.
-
gabor128
aktív tag
Üdv!
Pici segítséget szeretnék kérni az alábbi témában. Igazából nem tudtam, hogy hova írjam. Talán a hobby elektronikások tudnak ötletet adni.
Téma:
Egy hasonló egyszerű LCD-t szeretnék készíteni, valami egyszerű ábrával:
https://www.youtube.com/watch?v=_zoeeR3geTAKicsit körbejártam a témát, hogy hogyan lehetne megcsinálni. Evaporáció helyett lehetne már készen venni vezető anyaggal ellátott üveget pl. Ebay-ről, de nagyon drága. Illetve meg lehetne próbálni házilag elkészíteni, de pl. az alapanyag ami kell hozzá (ón klorid pentahidrát + metanol) egyrészt drága, másrészt vannak benne veszélyes tényezők, meg ANTSZ engedély köteles. Több tízezreket nem fogok rá kiadni az biztos, és akkor még nem is beszéltem a folyadékkristályról, amiről még semmit nem tudtam kideríteni, de biztos, hogy az sem olcsó.
http://education.mrsec.wisc.edu/304.htmNekem kb 20x20 cm-es vezető üveglapok kellenének. Meg a folyadékkristály.
Ötlet:
Arra gondoltam hogy vennék egy olyan rossz monitort, aminek rossz az elektronikája, de a képernyő nincs betörve. Kibányásznám belőle az elektronikát, meg a háttérvilágítást. Csak az LCD rész maradna. Elvileg így meglennének a polarizáló szűrők is. Nem vagyok szakértő, de gondolom a maradék még mindig nem átlátszó. A maradékból szerintetek össze lehet szedni a szükséges alkatrészeket (2db vezető üveglap (átlátszó); folyadékkristály)? -
Igen. Mondjuk van egy 3,3-as is, ami sima 680uH-s van, azzal pont nincs gond. Ami eltérés, hogy a 3,3-as mögött 150uH-s toroid van, mert az volt normál méretben, viszont a az 5 V-osokhoz csak batár mérteben mett volna, így ahhoz rendeltem Ebayről, Európából radiálisakat. Lehet, hogy azok szívatnak?
Lomoos, igen, 12-ről mennek.
-
válasz
#22145024
#44218
üzenetére
Legegyszerűbb, szerintem, ha behúzza a képet, afelett meg újrarajzol egy nyákot. Csak ettől még nem lesz kapcsolási rajza, így pedig azért van benne kockázat bőven, meglátásom szerint.
Én egyetértek veled abban, legegyszerűbb, ha újradolgozza egy képszerkesztővel. Ha nincs kapcsolási rajz, tök felesleges az EDA. -
#22145024
törölt tag
válasz
nyunyu
#44217
üzenetére
akkor jól gondoltam, csak rosszul fogalmaztál.
A taszta-rajzolat megoldható szkennerrel, plusz coreldraw, amivel könnyen vektorossá alakíthatod a pixelhalmazt (márha szükséges), mivel külön layerként tudod kezelni a szkennelést, plusz a vektorossá alakított réteget. A corelnek van dxf exportja, amit a legtöbb mai PCB-editor tud importálni.
Az elektronikai rész rajzolatához (nem tudom, hogy az is ugyanezen a tasztán van-e, vagy külön PCB-n) ez valszeg túl durva lesz, ott talán elkél a kézi újrarajzolás, de a layeres megoldással ez is gyorsan kivitelezhető gyalog.
Utólag, ha szükséges egy gerber editorban össze lehet montírozni a tasztát az elektronikai résszelTalán egyszerűbb, ha meghagyod natívként a coreles állományt és arra húzod rá ami még kell.
Ezt vagy így vektorosként, vagy újra pixellé alakítva le tudod adni filmgyártásra (ha a nyákosok húznák a szájukat, a nyomdászok örömmel elvállalják. A két technológia ugynazt a fedettséget adja csak el kell dönteni, hogy melyik oldalán legyen a slide-nak a fekete)Jobban belegondolva, lehet hogy kihagynám az egész PCB-editorosdit, gerberestől, mindenestől;és simán corelben átvarrnám a szkennelt állományt.
-
nyunyu
félisten
válasz
#22145024
#44215
üzenetére
Valoszinuleg rosszul fogalmaztam, az erintkezos foliat * szeretnem beszkennelni, hogy ne kelljen kezzel rajzolni, hogy melyik gomb pontosan hol van, es hogyan mennek koztuk a vezetekek.
Cel az lenne, hogy egy teljesen ugyanolyan elrendezesu panelt le lehessen gyartani, amibe be lehet ultetni a Cherry MX kapcsolokat.
*: Billzetmatrixnak is hivjak a gombok elrendezeset, mert a gombok egy matrixba vannak rendezve, amiben minden sorhoz es oszlophoz tartozik egy-egy vezetek, ezek rovidrezarasabol szamolja a billzet processzora, hogy eppen melyik gomb lett lenyomva.
Gyakorlatilag annyit lat, hogy meg lett nyomva a harmadik sor negyedik gombja, az ha jol szamolom, akkor az E. -
nyunyu
félisten
Van valami otletetek arra, hogyan lehet minel egyszerubben bedigitalizalni egy billentyuzet foliajanak a kapcsrajzat?
Hosszabb tavon at akarom epiteni a kedvenc billzetemet mechanikusra, viszont nincs kedvem kezzel megtervezni a komplett matrixot.
Mittudomen, szkennerrel beolvasni, majd valahogy OrCADbe atkonvertalni.
-
Kernel
nagyúr
válasz
cool13
#44210
üzenetére
Elemes csengő nem sok áramot vesz fel, példának okáért, ha 100 mA lenne, akkor 12 - 3 = 9 V, 9 x 100 mA = 900 mW.
900 mW-ot egy analóg "stabkocka" is el tud fűteni, [link] de tulajdonképpen még leizzadni sem lenne ideje egy jó hűtéssel, miután a csengetés nem tart olyan sokáig.
3,3 V mehet neki, új állapotában egy ceruzaelem is többet ad le 1,5 V-nál, de ilyen kis eltérés amúgy sem számít elvileg.
Vagy rendelhetsz egy ilyet, ami jó hatásfokú és bőven elbírja: [link]
-
Kernel
nagyúr
válasz
VIPowER
#44204
üzenetére
Nincs rajta feltüntetve az ón/ólom arány, ami igénytelen termékre utal, kamu is lehet.
Az Sn60Pb40 termékek között lehetne tallózni egyébként. A példa kedvéért én az alábbiból vásároltam:
http://www.ebay.com/itm/191329036634
Igaz, nem ettől az eladótól, csak azt már nem tudom linkelni, mert nincs nála, valamivel olcsóbb is volt még akkor. Tehát ez például egy 63/37-es ón, tömege nem érte el a 100 grammot, de azért túl sokat nem is csaltak vele. A 63/37 igazságtartalma is megkérdőjelezhető, de még mindig jobb, mint az ólommentes.
Flux van benne, de néha nem árt rásegíteni külön gyantával is. Olcsó árához képest általános használatra elfogadható a minősége, mint például TV alkatrészek cseréje, ami nem SMD.
Nem tapasztaltam vele olyan problémát, hogy a flux maradványa átvezetést okozna, vagy nagyon szennyezné a pákahegyet, mint ahogy jártam egyszer, piacon vásárolt, kínai termékkel. Az nem semmi volt, amelyikkel nem is lehetett forrasztani, mert a flux szinte azonnal ráégett a hegyre, innen kezdve hőszigetelő, óntaszító réteget képezett. Elképesztő, hogy mik vannak manapság. De legalább tesztnek, tapasztalatnak jó volt.
Van amúgy régebbről származó, komolyabb ónom is, csak azt a finomabb munkákra tartogatom, ezért nézelődtem alternatív lehetőségek után.
)
