Lompos48
nagyúr
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#49494
üzenetére
Akkor ez lesz a tesla kapcsolóm problémája.
Most a 150ohm bázis ellenálláson 6.3V-t mértem, ami 42mA bázis áramot jelent. A kollektor áram eközben 2A-re jött ki, mivel a 0.4ohm ellenállású tekercsen ami a kollektor ellenállás 800mV-ot mértem. Ezeket úgy mértem, hogy fix feszültségre kapcsoltam a pnp vezérlő tranyót, vagyis nem volt oda-vissza kapcsolgatás, vagyis minden DC.A görbék alapján nekem úgy néz ki, hogy nagyon kevés a bázis áram. Egyébként melegednek is a tranyók elég alaposan.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#49492
üzenetére
Igen, nagyjából. A 3A-es görbén pl. 0.5A bázisáram kell ahhoz, hogy a tranzisztor "leüljön" 200mV kollektorfeszültségre. Tehát abban a pontban a hFE értéke 6 !!! Ugyanott akkor a disszipált teljesítmény 600mW lesz, amit a tok még éppen elvisel borda nélkül. Nem egy csúcstranzisztor.
-
Kernel
nagyúr
Van bistabil relé (impulzusrelé, latching relay), annak is több fajtája.
- Kéttekercses, ahol egyik vagy másik tekercsre kell áramot adni.
- Polaritásrelé (egy tekercs, változó polaritást kell ráadni).
- Egyéb mechanikus, elavult, racsnis, léptető, ami 1-1 impulzust igényel.eBay-en van motoros, elektronikus, vagy passzív mechanikus változat is.
Érintkezők:
SPDT (szimpla váltó)
DPDT (dupla váltó)
-
#49489
DonThomasino
veterán
DonThomasino
veterán
Van egy régi de tökéletes nokia telóm.
A gond az hogy a gumi részei foszlásnak indultak
elszíneződtek és ragadósak lettek.
Lehet ezzel vmit kezdeni esetleg vmi lakkal megkenegetni?
-
Kernel
nagyúr
válasz
Bensee
#49483
üzenetére
Az egy elég fura végfok, van sztereó változata is, BX4055 néven. Valószínűleg a kínaiak más néven is forgalmazzák (tehát más néven kellene keresni a rajzát), mert ehhez a Somogyi változathoz nem láttam még dokumentációt.
De a végfok nagyáramú részét lekövetve olyan áramkör alakul ki, ami elég különös és ritka megoldás:
Nem a régebbi autós konstrukcióknál alkalmazott rendszer, ahol kimenőtrafóval transzformálják fel a feszültséget, amit az akku behatárolt, ezáltal növelve a kivehető teljesítményt.

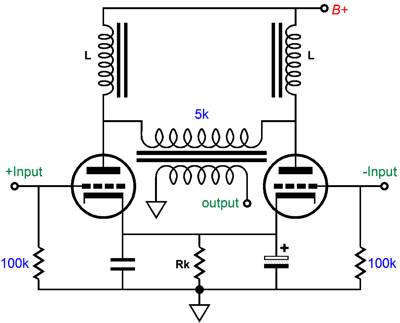

Ez viszont merőben másképp működik, elvi szinten ehhez a csöves végfokhoz lehetne hasonlítani:

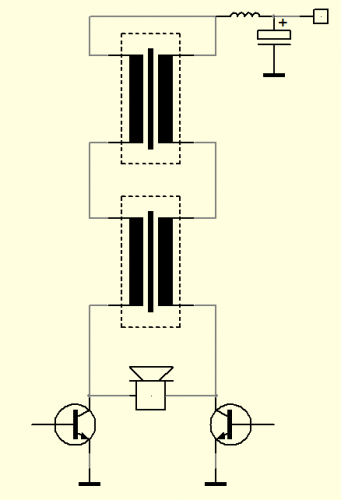

De még ennél is durvább, ha jól rajzoltam le:
A tranzisztorok kettesével párhuzamosítva vannak, tehát a 4 db valójában csak kettőnek felel meg.
A végfok bemenetét az autórádió hangszórókimenetére kell kötni, ez meg valahogy így:
Amit nálad megégett, a bemeneti soros tekercs, ha jól látom. Érdekesség kedvéért ez a sztereó változata ennek a ritka állatfajnak:
Vas- és rézpazarló, munkaigényes gyártás. Ma már egyszerűbb a tápot feljebb nyomni egy DC-átalakítóval és építeni hozzá egy normális végfokot.
-
lmaresz
aktív tag
Sziasztok!
Van egy saját készítésű 128-as RGB LED mátrixom, amelynek a tápjával lehet a probléma. Attól függően, hogy milyen színűek a LED-ek, változik a táp feszültség, 0,2-0,4 V-ot, ami a vezérlés miatt nem előnyös.
A táp elviekben 12A-t (5V) bír, a LED fal felvétel biztosan nem ennyi. Miért esik a feszültség? (kezdő vagyok)Előre is köszi a segítséget
-
Bensee
tag
Sziasztok!

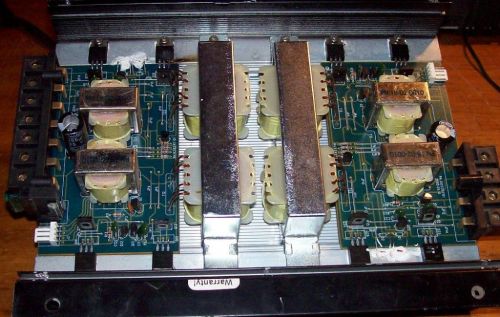

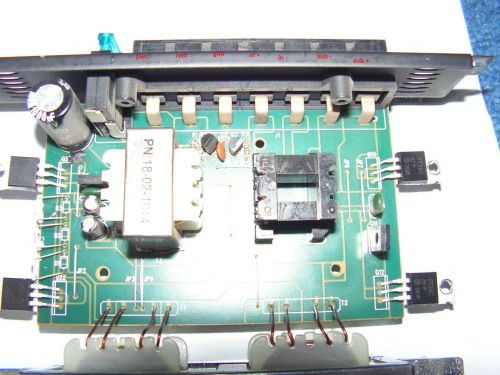

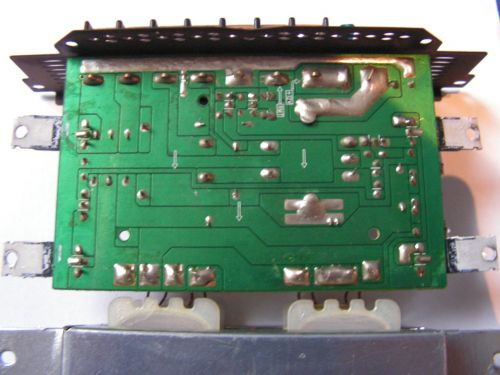

Lenne egy óriási problémám! Van egy Sal Boxxer BX 1065 100 wattos mono autóserősítőm. A problémám az lenne, hogy egy buli során éppen nem a szobába használtam fejegységről, hanem egy sztereó erősítőre volt rákötve, hogy a mély tartományt egy picit megdobja. Amit tudni kell róla, hogy nem RCA-ról kapja a jelet, hanem High In bemenetről, szóval rálök az ember egy hangfalkábelt, pl.: épp a bal csatornáét, majd az Out részhez egy mélyet beköt és szól, szevasz, viszont ezen esetben szerintem egy picivel több bemeneti feszültség ment rá, mint amilyet a fejegységről megszokott.
A problémát úgy vettem észre, hogy mikor itthon összekötöttem, majd elkezdtem zenélni, a mély egyszerűen olyan halkan szólt, hogy az hihetetlen. Eleinte darabosan adta, majd halkan, alig lehetett hallani. Na, fogtam magam, szétszedtem, majd láttam egy tekercset benne, amin a huzal hólyagos volt és égett (mint a bőrön az égési sérülés). A kondinak semmi baja, azt nyáron cseréltem benne, más hibát nem láttam benne.
A kérdésem viszont az, hogy mi lehet ez a tekercs vagy valami hasonló?!?A tekercs, ami "hólyagos" és égett(a jobb oldali, fekete tekercs féleség):
Miféle tekercs lehet ez?
Remélem, hogy tudtok segíteni! Ha igen, akkor holnap be is mennék valami üzletbe és vennék hozzá alkatrészt.
A válaszokat előre is köszönöm! -
PitLee
őstag
válasz
Batman2
#49478
üzenetére
Nem értek hozzá sajna, de pár kérdés ha lehet.
Azt írod már "üzemeltettek" és azt akarjátok cserélni ? mi az indok ? milyen van most és milyet ajánlanak ?
Én egy régi üzemben dolgoztam kb a 70-80 évek között épült az alsó szinten volt 25-30 db 3x36W-os lámpák a régi vastag neoncsöves G13-as 1,2 méteres, a 15 év alatt kb 3 "trafót" kelett cserélni és évente 3-4-5 csövet és gyújtót, nálunk már csak kb 8 órát mentek naponta.
Itt egy régi cikk, persze azóta már vannak hosszú élettartamú és kedvezőbb energiafogyasztású t5-ök is -
mezis
félisten
válasz
Batman2
#49478
üzenetére

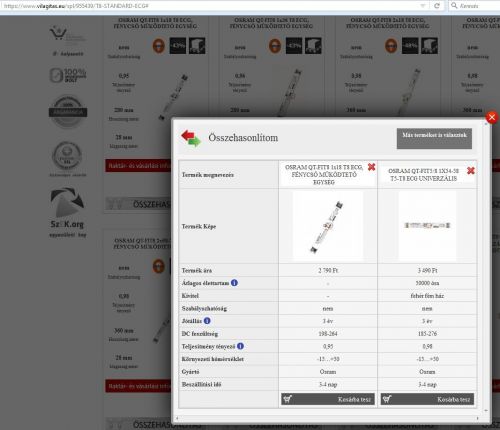

Az Osram-tól elindulva ezt az oldalt találtam. Van összehasonlításra lehetőség:
(Ha igaz, a profi elektronikus előtétek kíméletesen kapcsolják be a fénycsövet, ezáltal hosszabb lesz az élettartamuk.)
Rendeljetek fele - fele arányban, aztán évek múlva számoljatok be a meghibásodásokról....
-
Batman2
őstag
Bocs, kétszer ment, ez törölhető !
Üdv mindenkinel !
Féncső és lámpatest vásárlás előtt allunk a cégnél.
Elektronikus előtétekről szeretnék kérdezni !
Két cégtől kértem árajánlatot.
Mindkettőnél Osram elektronika van a lámpatestben, de az egyik olcsóbb és csak 1 év garanciát vállalnak rá, a másik drágább, de 3 év gyártói garanciát vállalnak rá !
Kérdésem, mennyire jellemző, hogy meghibásodnak ezek az elektronikus előtétek, mennyi az élet idejük ??Mi ezeket napi 16 órában üzemeltetjük, egy fel és egy lekapcsolással,
amik eddig vannak nekünk, azok már majdnem két éve hibátlanul teszik a dolgukat.A két test között egy ezres a különbség, ami 100 feletti tételnél már jelentős összeg, ezért nagyon nem mindegy, melyiket vesszük, de ráfaragni sem akarunk később.
Válaszoka előre is köszi !!
Üdv.
-
Batman2
őstag
Üdv mindenkinel !
Féncső és lámpatest cvásárlás előtt allunk a cégnél.
Elektronikus előtétekről szeretnék kérdezni !
Két cégtől kértem árajánlatot.
Mindkettőnél Osram elektronika van a lámpatestben, de az egyik olcsóbb és csak 1 év garanciát vállalnak rá, a másik drágább, de 3 év gyártói garanciát vállalnak rá !
Kérdésem, mennyire jellemző, hogy meghibásodnak ezek az elektronikus előtétek, mennyi az élet idejük ??Mi ezeket napi 16 órában üzemeltetjük, egy fel és egy lekapcsolással,
amik eddig vannak nekünk, azok már majdnem két éve hibátlanul teszik a dolgukat.A két test között egy ezres a különbség, ami 100 feletti tételnél már jelentős összeg, ezért nagyon nem mindegy, melyiket vesszük, de ráfaragni sem akarunk később.
Válaszoka előre is köszi !!
Üdv.
-
Kernel
nagyúr
válasz
szoke12
#49472
üzenetére

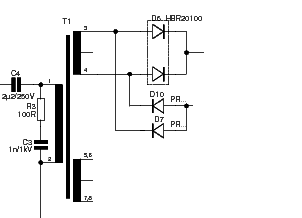

A 12V-os kimeneteket sorba lehetne éppen kötni, de akkor a két fémház nem érhet össze, mert zárlat keletkezne, hacsak belül nem sikerül elszigetelni az egyik táp szekunder oldalát.
További probléma, hogy a tápáramkörök általában az 5V stabil értéken tartására vannak kihegyezve, ezért ha csak a 12V lesz terhelve, anomáliák léphetnek fel. Vagy lehetne valamennyi műterhelést tenni az 5V-ra is.

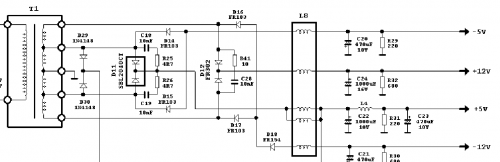

Ha 1 db 350 W-os tápegységet akarnál átépíteni, arra is lenne lehetőség, mert a trafók 2x12V-os tekercsekkel rendelkeznek, amiből 24V-ot ki lehetne hozni.
Csak az egészet át kellene kötni, diódákat cserélni, segédáramkört átkonfigurálni a 24V figyelésére. Például egyik fajta konstrukció:

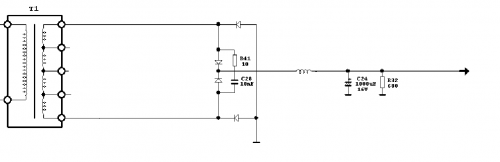

Törölve a felesleges részeket:

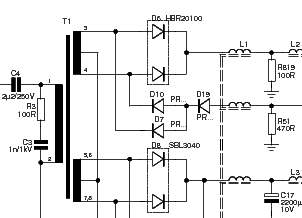

Másik fajta:
Átkötve:
Amellett alaposan el kell mélyedni a szabályzókörben, átállítani 24V-ra.
-
xlaxix
tag
Sziasztok!
Remélem jó helyre írok a problémámmal.
Egy aszinkron sorrendi hálózat tervezésében lenne szükségem segítségre az elindulásban. Már többször újrakezdtem és nem jött össze. Mindig miután kiindulási állapottáblát egyszerűsítem a lépcsős táblával, olyan megoldás jön ki, ami nem megvalósítható.Itt a feladat: [link]
Nem kérek teljes megoldást, csak egy kis segítséget az elindulásban!
Ha valaki segítene, akkor nagyon megköszönném! -
#49466
Wind-Storm
őstag
Wind-Storm
#49465
Wind-Storm
őstag
válasz
Wind-Storm
#49465
üzenetére
Rögtönöztem most egy kísérletet is.
Ami kéznél volt Rbot-nak 3K-t, Rtop 100K potit tettem.
2,4V in mellett 3,7V out a teteje, akárhová tekerem a potit, úgy tűnik ezzel valamiért ennyit tud maximum.
Nagyobb bemeneti feszültségek mellett viszont nő a kimeneti is, szóval remélem az induktivitás növelése 10uH értékeűre majd megoldja. -
#49465
Wind-Storm
őstag
Kernel
#49464
Wind-Storm
őstag
válasz
Kernel
#49464
üzenetére
Igen, ezt én is néztem, de még nem jutottam el odáig hogy 10uH-t vegyek.
Van egy régebben épített panelem is MCP1650-nel, azon 3,3uH van, és 2,4V-ról működik is rendesen, a kívánt tartományban terhelhető, bár kicsit más konstrukció és nem tud PFM módot sem, szóval sajnos felejtős. -
#49464
Kernel
nagyúr
Wind-Storm
#49463
Kernel
nagyúr
válasz
Wind-Storm
#49463
üzenetére
Mindenesetre eBay-es panelokon 100K szerepel. Azaz 10 μH 10%, ami kétszeres érték.
Elképzelhető, hogy így több induktív energiát tud bepumpálni a pufferbe.
-
#49463
Wind-Storm
őstag
Wind-Storm
őstag
Helló!
MCP1640 step-up-pal van a következő probléma: 2,4V in mellett nem terhelhető a 3,3V-ra vagy akár 3,7V-ra beállított kimenetre.
Kb. 180mA-t kellene tudnia leadni
A használt induktivitás ez: [link]
Már cseréltem pár dolgot, de nagyon gyanús hogy az induktivitás értékével lesz gond.
Az adatlapjában se számítás se képlet arra hogy mekkorát kéne használni, csak egy említés a használható tartományra, hogy 2,2uH-tól 10uH-ig alkalmazható hozzá. -
#49459
PitLee
őstag
alex devil
#49457
PitLee
őstag
válasz
alex devil
#49457
üzenetére
Szakértő nem vagyok, ez csak amolyan "Tv2 jósda" tippelés sajnos
-
#49458
darvinya
titán
alex devil
#49449
darvinya
titán
válasz
alex devil
#49449
üzenetére
Hol van kihelyezve a készülék, ablakra vagy szellőző rácsra?
Töltés alatt nagyon melegszik a készülék, vagy szellőzőből meleg levegőt fújsz rá?
Töltőkben van biztosíték?
Ha nincs akkor egyszerű változat, ami zavart okoz mikor az szivaraljzatban ingadozik a feszültség. -
#49456
PitLee
őstag
alex devil
#49442
PitLee
őstag
válasz
alex devil
#49442
üzenetére
Másik autóba kitudtad(od) próbálni ?
és most a hülye ötletek
a fűthető fémszálas ablak nem tudom mekkora probléma, de a fémgőzölt régen az volt ha jólemékszem
kizárásos elven
- egy darab kéteres kábellel közvetlen az aksiról bevinném a feszkót
ha jó akkora lehet szivargyújtó és vezetéke ?
ha nem jó akkor lehet ablak ?
- vagy a gyári töltőjét bedugva félre állnék és kitenném az autón kívülre
ha ott jó akkor lehet ablak ?
ha ott nem jó akkor lehet szivargyújtó és vezetéke ? -
CPT.Pirk
Jómunkásember
Ez a Maxwell TrueRMS műszer 8k-ért a globizban igen sokat tud: [link] Mi most rendeltünk hármat a céghez, holnap már talán meg is jönnek.
Btw. kicsit szerényebb műszereket kapni kínából az ebayen 2-3k-ért, otthoni mérésekre azok is tök jók.
A PC-s szkópok már nehezebb dió, azok kicsit drágábbak. Akkor meg már érdemes félrerakni egy ingyen felokosítható Rigol asztali szkópra, ami beruházás egy életre.
-
Sziasztok!
Szeretnék venni pár dolgot, ami könnyebbé teszi az eletronikai bütykölést otthon:
- egy kézi műszert, ami tud kapacitást, és frekvenciát is mérni (10k-ig jó lenne megúszni)
- oszcilloszkóp (20-30k-ig) USB-s és belső kártyás is jó (tudtommal értelmes áron csak 8 bites van, ami ha nem is tökéletes, de kezdésnek elmegy) Egyelőre egy csatorna elég.
Előny, ha linux alatt is működik.
- "harmadik kéz" megoldást, ami nem esik szét tíz használattólEzeklet Ti hol vennétek meg, és milyen típusokat választanátok?
Kössz!
-
-
Gyula84
veterán
16os cső van itthon csak ez a három vezeték lenne benne és néha lenne rákötve esetleg egy hegesztő aminek talán a 16A is elég
(#49446) fero02
köszi az infókat
ALU már nincs a vezetékek közt világítás, dugalj 1.5mm2 vezetékkel van kötve. A 2x16Aos kismegszakító csak átmeneti -
#49449
alex devil
senior tag
darvinya
#49447
alex devil
senior tag
válasz
darvinya
#49447
üzenetére
Az asztali töltője 2A. Próbáltam a gyári autós töltővel és pár másikkal is. (pl. ezzel) Mindegyik USB 2 vagy 2,1 A.
-
pjen
félisten
válasz
Gyula84
#49445
üzenetére
20A nek alapból elég lehet a 2,5mm,függ attól hány vezeték van a csőben,milyen vastag a cső,mennyi a környezeti hőmérséklet,folyamatos vagy szakaszos a terhelés stb.Szellős szereléssel,kötés mentesen,szakaszos terheléssel akár 25A is folyhat.Melegedésre sürűn kell ellenőrizni.Ílyen terhelésre min 4mm vezetéket használnék,nem drágább annyival amennyivel biztonságosabb.
-
#49447
darvinya
titán
alex devil
#49442
darvinya
titán
válasz
alex devil
#49442
üzenetére
Töltök 2x nagyobb A-t ad le, mint a normál asztali töltője?
Egyszerű töltőt használsz, vagy USB aljzatost? -
fero02
nagyúr
válasz
Gyula84
#49443
üzenetére
Ez nem így működik. A 16-ös körökön mi van? Gondolom vegyesen minden, világítás és dugalj áramkör is. Helytelen (de tudom, régen ez volt és ennek is örülni kellett).
Világítás áramkört napjainkban 1.5 mm^2-es réz kábellel szokás készíteni és 6-10A-el szokták biztosítani, dugalj áramkörnél 1.5 - 2.5 mm^2-es réz kábellel és 13-16A biztosítunk.
A folyamat pedig a következő: mérőhelytől bejövő kábel bemegy az ÁVK (Fi-relé) kapcsaira, így az utána bekötött összes áramkör (akármennyi kismegszakító) védve van.Na most ha Te pl a mostani 16A-al védett (gondolom régi alu) kábelre ráengedsz 20, vagy 25A-t és teszem azt egy zárlatos eszközt üzemeltetsz róla (akár a tudtod nélkül is), akkor a dugalj garantáltan porrá fog égni, de valószínű az érintett kábel szakaszon az összes kötésed is és a vezetéked is szarrá fog melegedni...magyarul akár a házad is leéghet miatta.
-
Gyula84
veterán
Köszi
igen ahogy kerestem észrevettem, hogy 25 után egyből 40 van csak azt hittem kevés a választék
viszont lenne még egy kérdésem 32A van majd az ketté van osztva 2db 16A ra itt nem lehet az egyiket nagyobbra rakni? pl 20 vagy 25A-es megszakítóra?(#49440) béke
5Volttal próbáld 2amper kb , de megmérem holnap mennyit vesz fel az enyém -
#49442
alex devil
senior tag
alex devil
senior tag
Sziasztok!
Egy érdekes problémám van, több helyen próbáltam megtudni mi lehet a megoldás, de sehol nem tudták megmondani pontosan hogyan lehet kiküszöbölni a hibát. Az autómban (Ford Focus C-Max 2004) szeretnék használni egy tabletet (WayteQ xTAB-7x Quad) navigációra. Működik is szépen a dolog de amint a tabletet tölteni kezdem, a gps vétel egyre rosszabb lesz majd végül teljesen elveszti a jeleket. Az egyik elmélet szerint a töltőm nem megfelelő, túl sok rádiószmogot csinál és ez a baj. Másik elmélet szerint áteresztős töltőt kéne szereznem és azzal jó lenne. (ilyet nem találtam sehol, nem tudom hol lehetne venni) Többféle töltővel, kábellel és tablettel próbáltam, a hiba ugyanúgy fennállt. Mások szerint pedig a fűthető szélvédőm az oka, a töltésnél a tablet negatívja meg az autó negatívja közös lesz és árnyékolásként működik.
Van valami ötletetek mi lehet a probléma megoldása? -
#49441
szabifotos
senior tag
Lompos48
#49436
szabifotos
senior tag
válasz
Lompos48
#49436
üzenetére
Szerintem megvan a problem. Nem tudja leadni a ráírt teljesítményt és nagyobb áramfelvételnél kapcsol le. Ha tölt az akksi és még közben megy is a gép akkor kapcsolgat. Ha alvó módban töltöm akkor nincs gond. Most meg akksi nélkül próbálom, és így is jónak tűnik.... Ennyi pénzért nyilván nem sokat vártam de elég idegesítő
Kértem refundot. -
Gyula84
veterán
Nekem szerintem ilyen van és szerintem nem érintős ez csak egy kijelző a vezérlő panellel
az hogy raspberry pi-s kütyü az sem helytálló, mert szinte akármire rá lehet kötni. Pl a törött kijelzős laptopra vga kábellel vagy hdmi-almás
32A-es kismegszakító után be lehet kötni egy 32A-es FI relét? -
béke
aktív tag
Sziasztok hozzám került egy ilyen Rasberry pi ?!? nem igazán adnám el ha életre lehetne kelteni mint, pl. a Google képeken láttam hogy akár érintőképernyős pc-m is lehet vagy, van itthon egy törött kijelzős laptopom esetleg ő vele kísérleteznék vagy esetleg egy digitális képkeretet is szívesen létrehoznék belőle.
Elméletileg mindene meg van, bár pár képen a távirányító is látszik az viszont nincs hozzá, de szerintem nem is kell.
Adapter is hiányzik de van itthon szuper multi adapterem csak tudni kellene a V/A számot is.
Köszi előre a segítséget vagy az eligazítás hogy esetleg ki is foglalkozik ilyesmi kütyükkel. -
#49436
Lompos48
nagyúr
szabifotos
#49435
Lompos48
nagyúr
válasz
szabifotos
#49435
üzenetére
Rá kell kötni a kimenetére 2 sorbakötött 12V-os izzót és megfigyelni, hogy azzal is megszakad-e a kimenet. Azért könnyű, mert nincs benne vasmagos trafó, kapcsolóözemű táp.
-
#49435
szabifotos
senior tag
szabifotos
senior tag

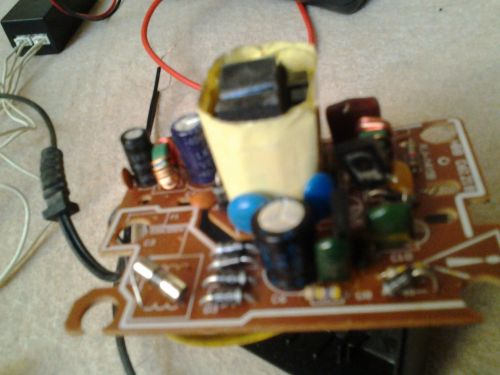

Ilyen olcsó noti töltőket szedett már szét valaki? Még nem volt időpm nekiesni. Annyira könnyű, hogy féltem bedugni a gépbe.
Működik, de valamiért random időnként 1-2 másodpercre megáll a töltés. elég idegesítő, lehet refund lesz belőle...
-
Lompos48
nagyúr
válasz
McSzaby
#49430
üzenetére
Ha utánaolvasol, kiderül a piezoelektromosság lényege: elektromos feszültségre deműformálódás, deformálódásra elektromos feszültség keltése. A párologtatónál a lényeg, hogy egy oszcillátorban meghatározza a rezgések frekvenciáját és mivel elég nagy a felülete közvetlenül használható a víz "atomizálására" (porlasztására). A következő rajzból - ami hasonló lehet - van egy kapcsolás, ahol látszik, hogy egy oszcillátor rezgőkörének lényeges eleme. Ha a jó 30%-os eltérés miatt nem történik valami összeegyeztethetetlenség a rezgőkör többi elemével, akkor működni fog. Ha igen, akkor nem fog.
-
McSzaby
őstag
válasz
Kernel
#49428
üzenetére
Tranzi hűtő, illetve egy laptopoknál alkalmazott lapos ventilátor van benne a levegőmozgatásához. Túlmelegedés védelem elvileg van az elektronikában, de ez szerintem abban merül ki, hogy amikor elfogy a víz, akkor egy billenőkapcsoló lesüllyed és lekapcsolja az áramkört...
A kerámialap méretére a tömítőgyűrűvel együtt figyeltem. (25 mm)
Megpróbálok 2,5-st keresni akkor. Tudtok esetleg webes boltot, ahol ilyet lehet MO.-n kapni?
szerk.:
Egyébként mi kell ennek, hogy működjön? Azt hittem van egy input feszültség, ami kell neki és elkezd rezegni,ahogy egy villanymotornál vagy lednél van pl.. Ha megkapja a kellő elektromosságot akkor megy, ha nem nem.. (Leegyszerűsítve)Köszönöm a segítséget!
-
Kernel
nagyúr
válasz
McSzaby
#49427
üzenetére
Arra kell ügyelni, hogy a méretek legalább egyezzenek, az azonos terhelhetőség érdekében. Átmérő és vastagság is.
Mivel úgy látom, ezeknél szoktak alkalmazni olyan önrezgő áramköröket, ahol a létrejövő frekvenciát befolyásolják a piezo fizikai tulajdonságai, így nehéz előre megjósolni, hogy jól fog-e működni, vagy esetleg nem melegszik túl a tranzisztor, mert nagyobb áram jön létre a kelleténél.
Tehát csere után én mindenképpen ellenőrizném az alkatrészek melegedését.
-
Kernel
nagyúr
Az már sok, 1-10 nF nagyságrendben szokott lenni, és célszerű sorosan egy ellenállással alkalmazni.
Kondenzátor kiolthatja az induktív megszakítási ívet, viszont a kapcsoló zárásakor, ha a kondenzátor épp fel van töltve (ez a szinuszjel időpillanatától függően véletlenszerű) záráskor kisüti a kondit és amiatt is szikrázhat, beéghet. Szerencsétlen esetben össze is ragadhat az érintkező (ponthegesztés). Ezt épp a túl nagy kapacitás tudja elősegíteni, ami több energiát képes tárolni.
A zárlati áramot egy soros ellenállás tudja mérsékelni.
-
#49415
Kernel
nagyúr
[CS]Blade2
#49411
Kernel
nagyúr
válasz
[CS]Blade2
#49411
üzenetére
Ha kicserélted a biztosítékot és nem ég ki, akkor nincs zárlat, hacsak nem egy szakadt védőellenállás akadályozza azt meg. De akkor már régen rossz, mert nagyobb munkát igényel a javítás. Például nem elég kicserélni egy zárlatos tranzisztort, arra is rá kell jönni, hogy miért ment tönkre, különben az új is elszáll rögtön.
További méréseket feszültség alatt lehetne végezni, ami nem ajánlható, ha még egy zárlatvizsgálat is problémát okoz. Egyébként a szekunder oldali dióda zárlata is okozhat olyat, hogy nem indul el a táp, vagy valamelyik kondenzátor hibája is.
-
McSzaby
őstag
Sziasztok,
van egy ultrahangos párásítóm, amiben az a rész amely elporlasztja a vizet nagyon vízköves volt. Elkezdtem hát megtisztítani... Amint hozzáértem ahhoz a kerámia betéthez, ami az ultrahangos porlasztó volt, darabokra törött. Neten keresgélve megtudtam, hogy egy piezoelektromos sugárzó vagy mi, ami porlasztja nekem a vizet. Tovább keresve találtam is egy oldalt, ahol tudnék vásárolni.
A problémám az, hogy foggggggalmam sincs hány Hz-s ez a betétem, ami eltörött. 25W-s volt az eszköz elvileg... Sencor SHF 1005 a gépezet neve. Tudtok segíteni hogy tudnám kideríteni hány Hz-s kell??
-
zeix
senior tag
Köszönöm a válaszokat!
Lompos48:
"Inkább valami szikraoltó kondikat szerelnék a kapcsoló kontaktusaira."Ezt a megoldást szeretném kipróbálni, hátha segít. Talán meg is tudok birkózni a feladattal.
Vannak itthon különféle hangváltóba való kondik. Azok közül lehetne valamelyiket használni? -
Lompos48
nagyúr
Nincs beépített koppanásgátlója.

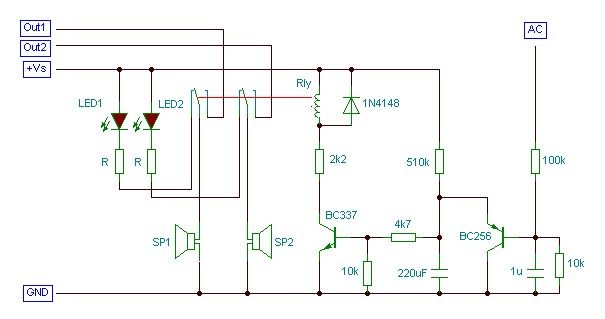

Fenntartásokkal ajánlok egy megoldást, ami jó harminc évvel korábban készült, saját "fejlesztés" és tette/teszi a dolgát.
A Grundig R1000 kimeneteit kellene megszakítani az R304, R205 (tekercsekkel párhuzamosan hagyva) a rajzon jobbra. Az ellenállások kerülnének az Out 1 és Out 2 kapcsokra, a továbbhaladó szálak pedig a rajzomon a hangszórók felső kapcsainak felelnek meg. Az AC kapocs a fő egyenirányítóhíd (GL1) bármelyik váltó (~) lábára lesz kötve.
A LEDek nem vesznek részt a működésben, csak addig világítanak, amíg a késleltetés tart és a hangszórókat még nem kapcsolta a kimenetre az elektronika.
Ugyanakkor hozzátenném: nem biztos, hogy megoldaná a problémádat, mert az erősítő szimmetrikus táplálású, nincsenek kicsatoló kondenzátorai a hangszórók felé. Tehát nincs olyan, hogy a kimenetnek be kell állnia a táp félértékére, ami egy bummal jár(na). Sokkal inkább képzelem el azt, hogy a hálózati kapcsolód szikrázik, a szikra pedig "befütyül" az elektronikába. Inkább valami szikraoltó kondikat szerelnék a kapcsoló kontaktusaira.
-
And
veterán
Hogy van-e benne koppanásgátló, arra elég könnyen választ kaphatsz: ha a koppanás a bekapcsolást követően azonnal jelentkezik, akkor bizonyára nincs benne, ha pedig pár másodperc elteltével, akkor nem jól működik (ez azért nem túl valószínű, ha maga az erősítő egyébként hibátlanul megy). Alternatív megoldás a hangszórók pár másodperccel késleltetett rákapcsolása (időrelé, monostabil időzítő + relé) a PA-fokozatra, csakhogy az utólagos módosítás adott esetben problémás lehet, mondjuk szép biztosan nem lesz..
-
CPT.Pirk
Jómunkásember
Ha puffan, akkor valszeg nincs.
Csinálj egy kis tápot ami a trafó szekunder köréről kapja az AC-t, arról működtess egy 555-ös időzítőt, az meg mondjuk 2s-re állítva kapcsolhat reléket, amik bekötik a hangfalakat az erősítő kimenetére. Bekapcsoláskor az időzítő késleltet, kikapcsoláskor meg ezek a relék hamarabb elejtenek, mint ahogy a csökkenő puffer feszültség miatt instabillá válnak a végfokok.
-
#49406
Kernel
nagyúr
[CS]Blade2
#49405
Kernel
nagyúr
válasz
[CS]Blade2
#49405
üzenetére
Zárlatot ki lehet mutatni azzal is.
-
#49405
[CS]Blade2
addikt
Kernel
#49404
[CS]Blade2
addikt
válasz
Kernel
#49404
üzenetére
Ezzel le tudom mérni
Egyébként ez egy AC/DC Adaptor (input: 220V/50hz output: 12V 1200mA), és két darab számítógépes 30cm-s fénycsövet látnák el vele kakaóval.
Hogy mihez volt, azt nem tudom, de feltételezem, hogy azért vágtuk le, mert amit hajtott, az szétment.Azért hoztam fel a drótos témát, mert, ha más baja is van, akkor nem erőltetném a dolgot, szóval nem lenne gáz, ha eldurran, ha nem árt pl. a hosszabbítónak, amivel kipróbálnám.
-
#49404
Kernel
nagyúr
[CS]Blade2
#49403
Kernel
nagyúr
válasz
[CS]Blade2
#49403
üzenetére
Nem, mert további károkat okozhatsz vele. Nincs is értelme, mert nem nagyon szokott ok nélkül kiolvadni. Rá kell mérni a diódákra, táptranzisztorra, nem zárlatos-e.
Pufferkondira is mérni, nem mintha az gyakran szokott volna zárlatos lenni, de az is jelzésértékű, hogy valami zárlat van, máshol.
Biztosíték helyett egy 40W-os izzót lehetne beiktatni esetleg, bár ilyen kis tápegységhez viszonyítva még az is kicsit erősnek számít, de legalább nem lesz zárlat (más fényjelenség).
-
#49403
[CS]Blade2
addikt
kjani18
#49228
[CS]Blade2
addikt
amúgy TrueRMS?
Új hozzászólás Aktív témák
ekkold- iKing.Hu - Motorola Edge 50 Ultra - Nordic Wood - Használt, karcmentes
- Apple iPhone 11 64GB, Kártyafüggetlen, 1 Év Garanciával
- Xiaomi Redmi Note 13 256GB, Kártyafüggetlen, 1 Év Garanciával
- Azonnali készpénzes GAMER / üzleti notebook felvásárlás személyesen / csomagküldéssel korrekt áron
- Bomba ár! Fujitsu LifeBook U758 - i5-8GEN I 8GB I 256GB SSD I HDMI I 15,6" FHD I W11 I Garancia!
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
