draco31
veterán
Hello!
Adott egy régebbi LCD tv, egy LG 32LC52
4-5 éve cseréltem a tápegységében pár púpos kondenzátort, azóta ment tökéletesen. Most viszont megnémult. Vagyis bekapcsoláskor van 1mp-ig hang kb. Púpos kondenzátort nem látok.
Van ESR mérőm, a panelen ahová csatlakoznak a hangszórók, van 4-5 kondi, nézzem meg őket vele? Ha azok jónak bizonyulnak, akkor merre induljak el rajta? Szemmel látható hiba nem látszódik rajta. -
moha21
veterán
Teljesen jó a szigetelt sín, elosztóberendezésekbe gyakran használjuk. 2 dologra érdemes figyelni vele kapcsolatban. Az egyik, hogy se kék se zöld/sárga ne legyen. Ez a képen látható szürke tökéletes.
A másik, hogy merev vezeték erét a csavar ne vágja / alátétlemez jó ha van benne /. Illetve finomsodrott ( mkh )
vezetéknél érvéghülvely hassználata. -
Azért fázist 0 vagy föld sínre kötni elég nagy felelőtlenség... Valaki belenyúl nem mér rá és agyon vágja az áram...
Én annyi kismegszakitot raknek ahány kör / szoba van... 1-1 kismegszakitoba több kimenő vezetéket köthetsz. 3-4 2,5es vezeték belefér szerintem... Ha kevés akkor nagyobb doboz kell :).
.. ha ez nem lehetséges akkor még lehet wagozni.. -
qdak
addikt
válasz
darvinya
#69395
üzenetére
Másképp hol tudom elosztani, mint szigetelt sinen ?
Wago, de akkor meg ugyanott vagyok.
Minden körhöz nem birok kismegszakítót rakni, sztem felesleges is.
Ilyesmire gondoltam:
tudom, fölsín, de szebb, mintha wago lóg a semmibe, mint most. Más módszert nem tudok, de mondhatod, meghallgatom.
Nem kicsit van nagy dzsumbi
azt csodállom, vmeik nem gyulladt ki -
qdak
addikt
Igen eltűnik.
Az a bajom vele, ha nézted a képet, ami jobb oldalt a Tracon mellett van, szerettem volna belerakni, de a Tracon ban levő 2 sín, a kismegszakító utáni fázisokat osztja el, így a 0, Földnek nem maradt helyem.
Bár azt nem néztem, hogy lehet e sínt pluszba felfogatni.mezis 100%, hogy nem éjszakai, annak a kimenete el van vágva, és az éjszakai kimenete az "éjszakai" óra felett van,
a kettő vezetékes a rendes óra felett van, és arról a 2ről megy a lakás, 1ik a 10As, másik a 16As kismegszakítóba.
-
mezis
félisten
Mindkét órád egyfázisú. De lehet, hogí az egyik vezeték a vezérelt (régen éjszakai) és nem biztos, hogy azonos fázis ! (Köss rá egy izzót, nyomd be a vezérelt 10A-es biztosítékját, aztán figyelj. Ha néha világít, néha nem, akkor az a vezérelt áramhoz tartozik. Ha nem lesz szükséged vezérelt áramra, akkor mond le, mert bizonyára számolnak fel érte készenléti díjat.
-
-
qdak
addikt
válasz
moha21
#69389
üzenetére
A jobboldali az élyszakai, aminek a kimenetnél már nincs továbbvezetve a kábelezése (sosincs bekapcsolva, mivel a vezetéket elvágva, szigszallaggal becsavarva ott hagyták a kád fölött), a balosbol jön ki 2 réz fekete fázis, más nincs.
Ami alatta látható konektor volt, ennek az alu vezetéke volt rátekerve a rézre.2. kép ebbe a dobozba nem férek el, ideiglenes állapot...
-
moha21
veterán
válasz
GZoli7
#69388
üzenetére
A vezeték keresztmetszet viszont nem változott.
Ha ennyire pontosak akarunk lenni, akkor a vezeték terhelhetőségéről az MSZ 14550-2,-3,-4,-5 sorozat
és a MSZ HD 60364-5-52:2011 foglalkozik, ami ugye az 60364 szabványsorozat része.
Persze elméletileg kötelező az RCD, de mint egy miután 32A alatt lévő mezei lakásról van szó jelenlegi állás szerint sosem lesz semmilyen felülvizsgálatra köteles.Amiket leírtam azokat se nézi a kutya sem úgy egyébként ( persze ha leég a lakás vagy meghal valaki akkor igen ). De persze ettől függetlenül szabvány szerint kötelező a 30mA-es ÁVK beépítése.
(#69387) qdak : A kérdésem még mindig annyi, hogy a szolgáltatónak hány kismegszakító van fenn?
Ezt azért kérdezem, mert a két vezeték közül nem lehet-e az egyik az " éjaszakai" áramé?
-
qdak
addikt
Itt tutira csak 2 van és elég kicsi, sztem az lessz, amit a kollega mondott, hogy nem volt a mesternek vastagabb.
Ezt a lámpásat kipróbálom, ezt nem is hallotam még.
Van multiméterem (elnézést ha azzal is ki lehet mérni)PHM Nálunk 6+1 helység/max 2 lámpa+kinti aztán kifújt. Azért a galéria nagyobb befektetés mint nálam
moha21 nem csodálom, nem vagyok jó fogalmazó, meg elektronikát amugy sem lehet így szerelni.
"Éjszakai áram" bent az óra, mert volt anno bojler, de ennyi, órától nincs tovább kötve, a bojler vezetékét használtam fel a mosógépnek, ezt írtam is anno, hogy külön kismegszakítóra is fogom tenni és csak ez lessz rajta.
A rendes óra után, 2 kismegszakítóm van (lessz több) 10A & 16A,
A 16A oson volt a 3. szoba, meg a 2. szobába 1 konnektor (az említett tákolt konektor földelés nélkül, átszúrt szigeteléssel...)
A 10A oson a maradék ház+1 kinti helység. -
moha21
veterán
Nem is inkább a fogyasztás, mint a megfelelő mechanikai kötés miatt van szerintem a min 1,5mm^2 határ meghúzva.
Való igaz kettős vagy megerősített szigetelés esetén védővezető nem szükséges, itt is előírják, hogy a lámpatestig ki kell építeni ettől függetlenül.
30mA-es kioldóáramú áramvédő kapcsoló beépítése mindenképpen ajánlott. Viszont fontos, hogy rendben legyen a védővezető és a nullavezető kiépítése.
Az sorba kötött két izzó azért ilyen helyzetben sokkal jobb megoldás, hiszen terhelve mér, míg a multiméter Mohm nagyságú belső ellenállása miatt nagyon kis áram folyik.
(#69382) qdak : Nekem még nem teljesen világos, hogy mi is van nálad, így nem szeretnék bizonytalan tanácsot adni.
-
PHM
addikt
A 680W-ból 480-at tesz ki a nagyobbik galéria alatti 12 db 40W-os fénycső.
Ezeket jószerével soha nem használjuk, de tervben van a ledesítés itt is.
Ezen kívül van ugye 2 galéria, 14 m2 összterülettel, + nálunk nappal is
kell a világítás, olyan kevés természetes fényt kapunk. -
mezis
félisten
A két fázis vezeték közzé bekötsz egy hagyományos izzót. Ha nagyon világít vagy azonnal kiég, akkor külön fázis, ha meg semmi, akkor azonos. Inkább ez utóbbi a valószínű, mert 3 fázisú órából (az is egyetlen darab!) bizonyára 3 vezeték lógna ki.
Mai háztartásból nem hiányozhat a DVM. Nagyon sokat lehet vele spórolni!
-
qdak
addikt
moha21 Lehet, akkor viszont simán közösíthetem?
Ha esetleg külön fázis, (bár 1 órábol nem hinném) és mondjuk közösítem, de nem kötök rá semmit, max leveretem az órat, vagy lehet nagyobb baj is ? kimérni nem tudom gondolom.680W
Nálunk kb 100-150W (már ha ezeknek az 5-10Wos ledeknek hinni lehet.)Földelés, ahogy nézegettem OK. Amióta a 2 eres átszegecselt vezetéket eltávolítottam, konnektorokat,átnéztem, cseréltem, semmi nem csíp.
Ha fázis-föld között, ugyanazt mérem kb mint fázis-0 között, az jó, tudtommal, bár ettöl függetlenül lehet teszek le új földelést. -
PHM
addikt
válasz
moha21
#69379
üzenetére
Igazad van.
A világításhoz használt legalább 1,5-ös rézvezeték viszont,
szabvány ide, vagy oda, szerintem ma már túlhaladott.
Ettől függetlenül 1,5-ösnél vékonyabb vezetéket nem használunk, igaz,
én főleg ipari területen tevékenykedek.
(Összeszámoltam, nálam 680W a világítás összteljesítménye 60 m2-en.
Ebből kb 100W az, amit napi szinten használunk, pedig a lakás alig
kap napfényt. 5 emeletes bérház, belső udvarra nyíló fsz-i lakás.)szerk:
qdak: Említették a FI relét az imént, s erről eszembe jutott, hogy a
földelőhálózatot is alaposan át kéne nézni. A dugaljakhoz kötelező a földelés,
s a világításnál is csak akkor úszható meg, ha kettős szigetelésű világító
testeket használsz. (Ezeknél nincs is lehetőség földelés bekötésére.) -
moha21
veterán
"Ha egy fázisú az óra, akár közösíthető is a 2 vezeték, de először meg
kell győződni róla, hogy azonos fázisok jönnek ki és nem nulla-e az egyik."Akkor sem feltétlen, pontosan kellene ismerni a hálózatot. ( vezeték keresztmetszet, hossz, megszakító típus stb.. )
"
- Mindenhol, ahol réz-alu csavart kötés van, sorkapcsot, vagy más, erre
alkalmas kötőelemet kell alkalmazni."Leginkább wago + paszta.
"- Én a világításnak külön kisautomatá(ka)t használnék. Eleve a világításnak
elég 6A-es kisautomata és 1-es rézvezeték, míg a konnektoroknak kell
10-16A és legalább 1,5-ös vezeték. (Boylert, tűzhelyet, konyhai vízmelegítőt,
vagy bármilyen, tartósan magas áramigényű fogyasztót inkább 2,5-ös
rézvezetékkel illik bekötni.)"MSZ 2364-520:1997 : világítás min. 1,5 mm^2 réz.
Dugalj: "
A Nemzetközi Elektrotechnikai Bizottság (IEC), mely többek között a csatlakozó aljzatok és kapcsolók szabványelőírásainak, követelményeinek kidolgozásaival foglalkozik 2011. januárjában módosította az IEC 60884-1 jelű („Csatlakozódugók és csatlakozóaljzatok háztartási és hasonló célokra”) szabványt. A módosítás során az eddig alkalmazott 10 A és 16 A névleges áramerősség közötti 13 A névleges áram értéket is a szabványba foglalta, melynél a 1,5 mm2 keresztmetszetű vezeték még használható.Ez a változás a gyakorlatban költséghatékonyabbá teheti a kivitelezést, mert az eddig alkalmazott kismegszakítók esetében 10 A-ig még megfelelő volt az 1,5 mm2 keresztmetszetű vezeték, de 16 A-től minimum 2,5 mm2-es kábelezést kellett kiépíteni. A változás viszont lehetőséget ad arra, hogy amennyiben a terhelés nagyobb, mint 10 A, de nem haladja meg a 13 A-t, akkor elegendő legyen az 1,5 mm2 keresztmetszetű vezeték. Így a kínálatban elérhető 13 A-es készülékeket használva kedvezőbb lehet az ennek a követelménynek megfelelő áramkörök kábelezése, amely már kisebb beruházásnál is megtakarítást eredményezhet.
"Ettől függetlenül igazad van, legtöbb esetben bőven elég lehet amit írtál.
Én mindenféleképpen szakember javasolnék.
-
qdak
addikt
Köszi.
PHM Tegnap megnéztem, mind2 fázis, csak nem értem, miért nem 1 jön ki, majd 1 fésüs elosztóval, mehetne a kismegszakítókba.
A mosógéphez külön vezeték megy, ami anno a bojleré volt, már gázos van, legalább ez tuti nincs össze csavarva 5 helyen, oda teszek is neki majd 1 külön 16 os kismegyszakítót.
A lámpák különválasztása macerásabb, annyi kötés van a falakba, hogy az agybaj kerülget, volt hogy 7! összecsavart vezetékböl 3 fölösleges volt, 2 egymástól kb 2 méterre lévő lámpa, ugyanabban a helységben, külön bentről kivezetve, persze az egyik sokeres rézzel, rácsavarva az alura.Ezek után 1 villanyszerelőben sem igazán bíznék, mivel valószinü óracserekor ő oldotta meg gyorsba.
Amugy van ismerős, aki külföldön ezt csinállja, vele is konzultállok
-
PHM
addikt
- Ha egy fázisú az óra, akár közösíthető is a 2 vezeték, de először meg
kell győződni róla, hogy azonos fázisok jönnek ki és nem nulla-e az egyik.
- Mindenhol, ahol réz-alu csavart kötés van, sorkapcsot, vagy más, erre
alkalmas kötőelemet kell alkalmazni.
- Én a világításnak külön kisautomatá(ka)t használnék. Eleve a világításnak
elég 6A-es kisautomata és 1-es rézvezeték, míg a konnektoroknak kell
10-16A és legalább 1,5-ös vezeték. (Boylert, tűzhelyet, konyhai vízmelegítőt,
vagy bármilyen, tartósan magas áramigényű fogyasztót inkább 2,5-ös
rézvezetékkel illik bekötni.)
- Az elosztó dobozt magadnak kell kiválasztani, hisz nem ismertek az igényeid.
Sok dobozban eleve van nulla és földsín, de ha nem lenne, utólag is pótolható.
Ha van rá mód, mutasd meg a lakást szakembernek. -
qdak
addikt
Hello,
A ház előtörténetét nem ismerem, próbálok rendet rakni az elektromos hállózatban.
Az egyik érdekesség, hogy ugye a villanyóra ki lett cserélve, abból 2db réz vezeték jön ki kismegszakítóra, onnan a réz össze volt tekerve 4db alu val...
Mivel az órához nem nyúlhatok, nem tudom miért 2db réz jön ki? Ez a kettő ugyanaz lehet csak elosztva ? vagy közösíthetem a kismegszakítókra és onnan oszthatom tovább, vagy hagyjam külön a 2t ?Mikor ide költöztünk a villany "villogott", az egyik szobában, földelt konektor volt, de mégis csipett a PC, mivel keskenynek találtam a vezetéket, megnéztem (meg amugyis szép lassan az összes kötést átnézem) természetesen itt is réz vezeték az alura csavarva, 2 szálu vezetéken az órától a másik szobába átt, úgy hogy a vezeték többször át volt bökve tüzőgéppel!!! így rögzítve a falba, mióta kicseréltem, nem csíp-ráz...
Ha valaki kötött be szekrényt, kitöl érdemes venni, rendelni? Mindenképp olyan kellene, amelyiken van 0-föld sín, ne a wagó lógjon.
Lámpákat érdemes külön venni a konnektoroktol, vagy mehet 1 fázisról, csak az össze tákolt csavart vezetékeket kell rendesen megcsinálni?
-
#69374
tordaitibi
veterán
klambi
#69372
válasz
klambi
#69372
üzenetére
Futesszerelotol kerjel egy keshegynyi szurke pasztat, amivel a rezcsoveket forrasztjak.
Eddig nekem kis tulzassal a rozsdas szoget is befogta utana a cin.
Akkunal probalj gyors lenni es egy nedves rongy, szivacs legen keznel, rogton visszahuteni, kulonosen a kis feluletu + polust. -
mezis
félisten
válasz
moongoose
#69370
üzenetére
Igen.
Akkut kiforrasztod, környékét óvatosan meleg víz + Ultraderm segítségével savmentesíted.
Galván lyukakat keresve "rövidre" forrasztod az elmart fólia sávokat.
Ha nincs galván lyuk, megpróbálhatod levakarni a már ép fóliáról a lakkot és a fólia sávhoz forrasztani.Fólia szakadáshoz méréséhez ne használj DVM-et, mert az a feszültség, amivel mér, tönkre teheti az IC-ket.
Ha mérni szükséges, akkor pl. egy analóg ESR mérő műszerrel.Sas szem + agysebész kéz !
-
Segítséget kérnék az alábbi problémával kapcsolatban.
[link]
Az alaplap hibája innen eredhet? -
#69369
Gabady
aktív tag
tordaitibi
#69368
Gabady
aktív tag
válasz
tordaitibi
#69368
üzenetére
Igen, elsőre nem is értettem...
Köszi! -
#69368
tordaitibi
veterán
tordaitibi
#69367
válasz
tordaitibi
#69367
üzenetére

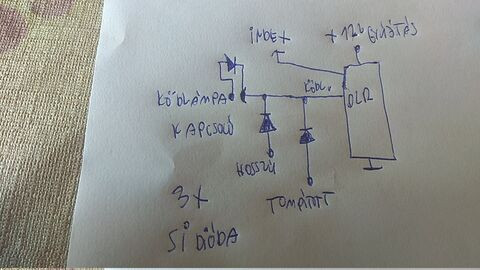

Tévedtem, kapkodtam, ezzel bár a menetfény elalszik de a ködlámpa felgyullad

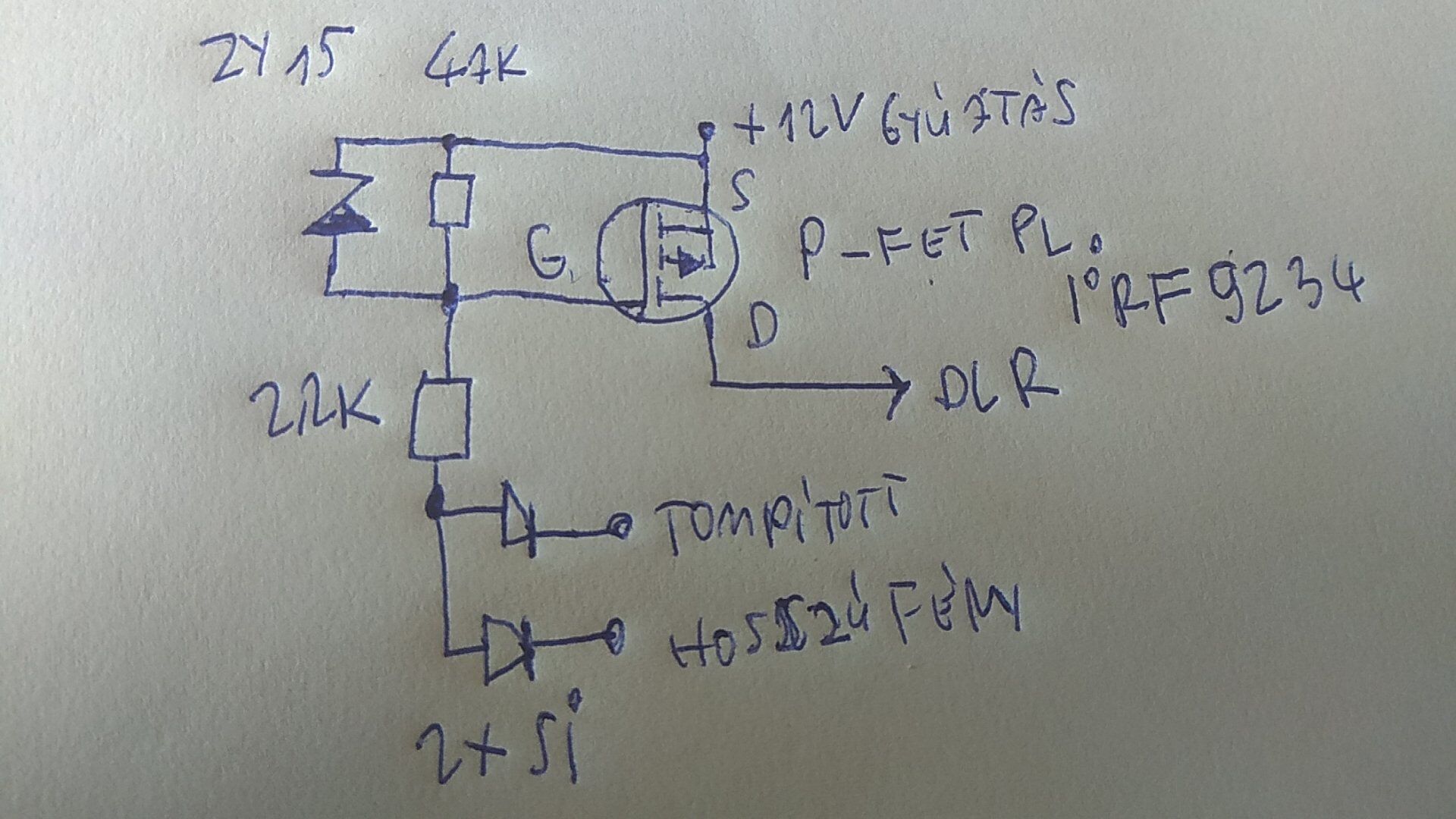

Így lesz jó:
-
#69367
tordaitibi
veterán
Gabady
#69365
-
Gabady
aktív tag
Helló.
Rendeltem még korábban kínából az autóba drl-es ködlámpát. Van is hozzá valami elekronika, ami tiltja a drl világítását, ha a ködlámpát felkapcsolom, illetve tud index funkciót is. Annyi a probléma vele, hogy a drl a tápját az autó gyújtás száláról kapja és nincs tiltó szál, hogy tompítottra kikapcsoljon.
Kicsit belegondolva 2 relével megoldható lenne a dolog, de jobbszeretnék valami kis elektronikát.
Az elv a következő volna....
Akkuról fix 12v-ot kapna az elektronika. Ez lenne kapcsolva a gyújtás szálról érkező 12v-al. Viszont ha felkapcsolom a tompítottat, akkor le kellene kapcsolnia a menetfénynek. 2 relével összedobtam egy kis kapcsolást. -
carl18
addikt
Hát még 2 napja olyat csináltam hogy össze raktam az akkut ezzel az áram védelemmel. És a múlti métert a kifezető - és + csaltakoztatam és nem add ki feszültséget. Mert ez a Aluminium pöcök eltört de megforrasztottam.
Amúgy akkor összerakhatom védelem nélkül is? nem olyan fontos az a kis védelem rá?
-
Ribi
nagyúr
válasz
#90088192
#69354
üzenetére
"Erre azt írod mi van ha nem kell csökkenteni a feszültséget"
Ilyet én sosem írtam, valamit félre értesz.
Azt írtad, hogy az 1:1 trafók is csökkentenek feszt, 5-10V-ot. Mire megjegyeztem, hogy ha jól csinálják meg akkor nem csökkent annyit és akkor megint mit csináljak? Illetve keveset csökkent akkor mi van?
Másik, hogy egy 4-5A-es 1:1 trafó az retek drága és nagy. Pont a fix autotrafó lényege (meg a bucking trafónak) lenne, hogy jóval kisebb is elég belőle ha csak 5-10%-ot akarok csökkenteni. Mivel akkor csak annak az 5-10% fesznek kell 4-5A-t elviselnie.Viszont megtaláltam az elrendezést amit akarok.

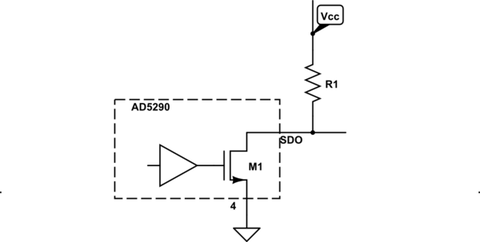

A figure 4 mutatja.
Szóval akkor már csak tesztelni kell. Meg nem ártana találni egy 100-150W-os 2x8-12V trafót.(#69355) Agyturbina: Első körben AC kellene, és elgondolkoztam, hogy keresek egy vasmagot és megpróbálok barkácsolni egyet. DChez ahogy nézem kell táp is ami macerásabb, de asszem először a passzív DC elég lesz.
-
#90088192
törölt tag
-
válasz
johniee
#69351
üzenetére
Nekem AC-AC fesszel van bajom
Vettem egy Tiao Smart Sprinkler Pi boardot aminek 24VAC 750 mA táp kell...
veteem egy 24VAC 1,5A-es tápot amit rádugtam és felrobbant a LM2596s 5.0 DC-DC feszültség szabályzó rajta (gondolom a 24VAC -> DC-t konvertálás a boardon van..
Most vettem egy új tápot ez 24VAC 1,05A-es de ez is 28-29V körül ad le üresjáratban és félek, hogy a LM2596s ezt sem fogja bírni... (aminek elvileg 40V a max input voltage ...)
Ma fogom lemérni, hogy a régi táp mennyit ad le... viszek haza a melóhelyről egy multimétert mert a régi tápot nem mértem még le elvileg az is 24VAC táp... de abból a típusból csinálni 12-24-48VAC verziót is és lehet, hogy vagy 24 voltos többet add le jóval vagy a belseje véletlenül 48voltosé....
3 fázisunk van... nem tudom, hogy 1-1 fázison 230V-on mennyi a pontos érték egyedül az egyik fázisra látok rá amin az inverter van az 233-238 között mozog... -
Ribi
nagyúr
válasz
#90088192
#69350
üzenetére
Szerintem állj le azzal amit szedsz, mert semmi értelme annak amit írsz...
Más kérdés mindenkinek:
Lakatfogó.
Olyat keresnék amin nincs kijelző, csak rá lehet dugni valamilyen multiméterre, esetleg szkópra. (vagyis passzív)
Vannak igen olcsóak is ahogy néztem. A kérdés, hogy a nagyon olcsóak milyenek? Használ valaki ócóbb félét?
Illetve a méréshatár nekem kicsit feleslegesen nagynak tűnik. Általában 200-600A és mellé 1A/1mV-ot írnak.
Ami multival mérve is kicsit "mérhetetlen". Nincs olyan aminek értelmesebb tartománya van, mondjuk olyan 20A-ig és nagyobb feszt ad ki? Hogy ne mikrovoltokat kelljen méricskélni? -
#90088192
törölt tag
Hat ha öreganyám feltámad a hamvasztás után az urnából akkor nem tudom mit csinálok az urnával...
Akkor majd kiírod a fórumban, hogy mit csináljak ha 10-20 volttal alacsonyabb a feszültség, En meg leírom neked, hogy vedd ki a köztes transzformatort.
Megspóroltunk egy beszélgetést
Remélem segítettem a jövőbeni problémáiddal is -
Van egy 230VAC - 24VAC tápegységem aminek üresjárati feszültsége 28-29V... hogyan tudnám én ezt maximum 25-26V-ra "csökkenteni"... az eszköz aminek 24VAC feszültség kell abban van egy LM2596S 5.0 fesz szabályzó IC ami nem igazán örül a 28-29 voltnak - értsd felrobban
- -
tornas
őstag
"Autó trafóként használva mi a gond a sima trafóval?"
A világon semmi gond ezzel, csak a trafó primerje bírja is el az igényelt áramot. Ha van minimum 3 vagy 4 kivezetésed a primeren (pl. 0-230V-240V, 0-230V-240V-250V) akkor akár jó is lehet.
A szünetmentes trafója nem feltétlenül jó, mert nem biztos, hogy tartósan is bírna az igényelt áramot. Pl. egy 1500VA-os UPS-nek a trafója inkább olyan 750VA-os névlegesen vagy még kevesebb (az akku mérete is ezért akkora amekkora - terhelhetőségi oldalról is nézve). Egy 1500VA-os trafós UPS 5 percig kibírja teljes terhelhetőségen az áramszünetet, de félóra-óráig már nem biztos. Szóval óvatosan az UPS trafókkal.
-
Ribi
nagyúr
válasz
#90088192
#69337
üzenetére
Viszont ha kapok egy olyan trafót amit jól tekercselnek akkor megszívom
Igen valami ilyen jó lenne, csak hát nem szeretném az ósztráloktól importálni, mert a szállítás drágább lesz mint maga a cucc
mezis: Ez egész addig megy amíg fix a terhelés. Csak nálam nem.
Tegnap teszteltem egy kis trafóval aminek van 15V ága. Működni nyilván működött, csak terhelésen még nem próbáltam. Illetve kell egy hosszabbító, mert amúgy ott zúg mellette a variac akkor nem tudom segít-e egyáltalán -
carl18
addikt
Üdv!
Van egy hordozható hangfalam, úgy volt hogy 18650-est akkuját kicserélem mert volt itthon. Szóval hangszórót szét szedtem a régi akkut leszedtem a töltő áram áramköröl. Beleraktam a másik 18650-es cellát és azóta nem működik. Vissza raktam a régi akkut akkor se történik semmi se, mi lehet a gond?Multi méterrel megnéztem a vezetékek sincsenek megtörve, fogalmam sincs mit rontottam el.
A régi és az új akku töltöttsége is 3,8 volt, lemerülve sincs de még se kapcsol be a hangszóró. Én mondjuk az áramkörre gyanakszom amire a 18650-es cella van kötve...Holnap rakok fel róla képet.
-
Ribi
nagyúr
-
#90088192
törölt tag
A nagyobb feszültség miatt, max nagyobb lesz a primer áram, ami szaturácioba viszi a vasmagot.
Meg kell vizsgálni mert lehet a vasmag telítés miatt a szekunder oldalon 4szog jel szerűség jelenik meg ami ismét érdekes problémákat okozhat.
Extra hő, és egy kicsit a hiszterézis veszteség is megnő.
A zajnak más oka kell hogy legyen ha hallható, az csak a jéghegy csúcsa hogy a feszültséggel van összefüggésben, hiszen terhelés alatt is produkálni fogja SZVSZ.
Van egy inverterünk, amivel most éppen az baj, ha szinkronizál a hálózattal, a trafó vonyít benne.
Pont arra tippellek, hogy a szinkronizálás nem a legsikeresebben sikerült, mert különben síri csendben van.Vagyis érdemes ahogy írták, mechanikai úton csillapítani a zajokat.
-
pjen
félisten
Ha erősítőbe kell,és tök csendes,én túlméretezettet vennék,és lemezest.Ha búg az általában attól van ,hogy a hálózati freki rázza a vasat(fizikailag)tehát át itatnám valamilyen impregnáló folyadékkal.A diamantnak például vannak erre a célra anyagai.Esetleg faggyú,(büdös)viasz is jo.
-
Ribi
nagyúr
válasz
tornas
#69323
üzenetére
Igen, azt akartam írni, csak félrement
Ez sem melegszik, csak van egy alap búgása így. Mivel erősítőbe menne, emiatt szempont a 0 zaj.
Kő alap Indel bólti trafók.
Illetve van 1 egyedileg tekercselt is, de az sem teljesen csöndes.
Szóval a fázishasító sem jöhet szóba.Autó trafóként használva mi a gond a sima trafóval?
pjen : Nem is vettem annak
Lehet ők is még 220V-ra tekercselnek, mert hát az belefér a +-10% 240V-ba. Zaj meg ugye nincs megadva. Csak én vagyok ilyen finnyás. -
tornas
őstag
"Mint már leírtam, csöndben van, ha a varisztorral csökkentem a feszt.
De a varisztor is zúg, mert az ráadásul 220V-os. (igen, az retek régi)"Varisztor helyett szerintem variac-ot akartál írni.
"Amúgy megnézed az elektronikai boltokat és nem kapsz 240V-os trafót. Összes 230-as."
Üzemeltetek régi, kifejezetten 220V-os trafókat is, amik kb 240V-os AC-t kapnak és teljesen jól elvannak. Még csak nem is melegszenek jobban számottevően (a vas nyilván jobban meg van gerjesztve). Fázishasító nem jöhet szóba esetleg? Egy fénykép a trafóról, a kapocslécről és az adattáblájáról...?
-
Ribi
nagyúr
Lehet, hogy 240V a normális, de a trafó ettől azt még nem szereti, mert 230V-os. (elvileg, de lehet ott is spóroltak kicsit és ezért érzi rosszul magát már 230V felett)
Mint már leírtam, csöndben van, ha a varisztorral csökkentem a feszt.
De a varisztor is zúg, mert az ráadásul 220V-os. (igen, az retek régi)
Amúgy megnézed az elektronikai boltokat és nem kapsz 240V-os trafót. Összes 230-as. Szóval a hajamra kenhetem, hogy mi a normális. -
pjen
félisten
Az előhb én is mértem,szintén két multiva .Átlag 234,de voltak 242 V os csú sok is.Semmi zúgás.Lehet nálad más gebasz is van.
Itthon laksz?mert lehet tévedek,de 1993 ban 20 év türelmi idő volt megadva az átérésre,a 240V os hálózati feszültségre.Tehát már bőven a 240V a normális.Ehhez járul a +- 10%.Persze lehet tévedek,akkor majd kijavítanak. -
pomk
őstag
Sziasztok!
Adott egy zárt nappalis IKEA-s szekrény, amiben tárolni szeretném a szórakoztató elektronikai eszközeimet: PS4, Synolgoy NAS, AppleTV, UPC router és Mediabox.
Mivel zárt a szekrény, így gondoltam szükség lenne plusz hőelvezetésre, amit egy PC-s ventilátorral terveztem megoldani. Úgy terveztem, hogy a szekrény hátsó, vagy oldalsó falán fogok kialakítani egy szellőzőz nyílást a bent lévő kütyük számára. A szellőzőbe egy Akasa Apache (AK-FN058) tervezek betenni egy ráccsal és szűrővel ami megfogja a port.
Amiben szeretnék segítséget kérni, az a ventilátor tápellátása és a vezérlése? Szerintetek hogy a legegyszerűbb megoldani? Működhet az az ötletem, hogy a NAS USB csatlakozójáról vezérelném? A NAS időzítve kapcsol ki-be így legalább nem menne 0-24-ben. Ráköthetem közvetlen egy átalakítóval USB-re vagy kell valami átalakító közé? Esetleg egy időzített konnektoros csatlakozó, akkor viszont szükség lesz egy 230V -> 12V átalakítóra.
Van valami más ötlet ahogy megoldhatnám esetleg? -
Mukucs
senior tag
Sziasztok! Volna egy 4 csatornás autós erősítőm, aminek nem egybe van kókányolva (több, mint valószínű) az 1/2 csatornához tartozó RCA bemenete. Tehát az 1-3-4 es csatorna teszi a dolgát, a kettes meg rá lett kötve az 1.-es re.
Van itt olyan, aki foglalkozik javítással? Egyáltalán lehet-e ezt javítani?
Köszi a segítségeteket.
-
#69312
darvinya
titán
Speeedfire
#69311
darvinya
titán
válasz
Speeedfire
#69311
üzenetére
Nem igazán, mivel előd USB kapcsolaton adta át videót, az utód pedig direkt videó jelet ad.
Tehát előd kész digitális file-t ad, addig utód csak videó képet, amit át kellene még alakítani. -
#69310
darvinya
titán
Speeedfire
#69309
darvinya
titán
válasz
Speeedfire
#69309
üzenetére
Piros(+5V)-Fehér(Data -)-Zöld(Data +)-Fekete(GND)
Pont mint USB kapcsolatnál. -
#69309
Speeedfire
félisten
Speeedfire
#69295
Speeedfire
félisten
válasz
Speeedfire
#69295
üzenetére
Akár hogy mérem nem jövök rá. 5db vezeték van.
fekete - föld
piros - 4.5V
sárga - 12V
zöld/fehér - 0.35VA föld az evidens.
Tippre a 12V a tolató lámpából jön, ami a tükörbe megy, mint trigger, hogy tolatni akarok.
A piros 4.5V a led lámpának, ami kamera körül van.
És a fehér, zöld lenne ami a kamera jelet dobja tovább? Nem értem. Valakinek ötlete?
-
Ribi
nagyúr
Lenne egy autótrafós kérdésem.
Már volt témám régebben, csak nem igazán jutottam előre.
Tehát kicsit magas a táp fesz a konnektorban így azt csökkenteni kellene.
Ehhez egy sima trafót használnék, mondjuk 12V-ost.
Viszont ahogy néztem két bekötés között választhatok.
Egyik ha a 12-ot "hozzáadom" a 230-V-hoz és a tápot eleve az így kialakuló 242Vos pontra kötöm és az eredeti 230Vot viszem tovább. Másik ha a 230V pontra megy a táp és abból vonom le a 12Vot és úgy megy tovább.
Tippem lenne az első, mert talán a trafó is jobban örül ha a primary ág közel van a valós betáphoz.
Melyik a jobb megoldás? -
PHM
addikt
Open drain esetén nem számít a vezérlő feszültség, hiszen az
nem jut ki a kimenetre.
Esetedben, ha jól látom, kicsit bonyolultabb a helyzet, mert nem
kimenetről, hanem I/O portról van szó, ezért ott 5,5V a maximum.
Ránézésre nem tudom megmondani, hogy a relémodul testpontja
és a bemenet között mekkora feszültség van "low level trigger"-nél.
Én a helyedben a biztonság kedvéért 5V-os relémodult használnék.
azt csodállom, vmeik nem gyulladt ki
Új hozzászólás Aktív témák
ekkold- 16GB-os SODIMM (notebook) DDR4 RAM bazár - nézz be, lesz, ami kell neked!
- HP 15-af105nh laptop (15,6FHD/AmdQuad/4GB/128SSD/Magyar) - Akku X
- JOYOR S5 Pro 10" Elektromos Roller 26Ah Akkumulátorral Moddolt!
- XPS 13 9310 13.4" FHD+ IPS i7-1185G7 16GB 512GB NVMe ujjlolv IR kam gar
- Megkimélt Apple iPhone 8 Plus 64GB Fekete szinben, 100% akkuval, kártyafüggetlen, garanciával
- Realme C30 32GB, Kártyafüggetlen 1Év Garanciával
- 125 - Lenovo Legion Pro 5 (16ARX8) - AMD Ryzen 9 7945HX, RTX 4070
- Fujitsu USB Port Replicator PR09 docking station (1x5K vagy 2x4K felbontás) (DisplayLink)
- DELL PowerEdge R730xd 16LFF+2SFF rack szerver - 2xE5-2680v3,64GB RAM,4x1GbE,H730 RAID v ZFS
- REFURBISHED - HP USB-C Dock G4 docking station (L13899-001)
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
