Breaker
tag
Sziasztok,
Itthon szeretnék a "rávasalásos" technikával PCB-t késziteni a projektemhez. Most tervezem Eagle-ben és az lenne a kérdésem hogy melyik az a legkisebb csikszélesség amit még itthoni környezetben ki lehet nyomtatni és maratás után is megmarad a réz?
A 0.508mm az még mehet? illetve, hogy milyen távolságot kell minimum tartani a route vonalak között hogy ne legyen átivelés esetleg. 5V ledekkel dolgozok ehhez rajzolom a pcb-t.
Előre is köszi
üdv
Breaker -
#90088192
törölt tag
válasz
Reaper04
#68592
üzenetére
Hello
Ha jól sejtem tudod hogy működik a gyújtó trafó az autókban. A relé tekercse az átfolyó áram megszűnése után pontosan ugyan azt teszi kicsiben. Vagyis generál egy ellentétes polaritasu feszültség tüskét. Ezt a dioda rövidre zárja. A kapacitást pedig a kapcsoló lábai között megakadályozza a szikrázast.
-
Reaper04
aktív tag
válasz
#90088192
#68581
üzenetére
Rendben. Így már értem. Köszi!
Már össze is dobtam relével a dolgot, működik, szuper.
A mikrokapcsoló a relé tekercsét kapcsolja, a relé pedig tovább küldi az elegendő áramerősségű áramot a zárhoz.De, ami még nem tiszta, ez a pici kapacitás a lábak közé, illetve a diódás dolog.
A relé önindukciós hatása öli meg a mikrokapcsolót? Azt hogy?
Szereltem már pár hasonlót, nem értek hozzá... viszont nem tapasztaltam, hogy elromlott volna valamelyik.
Hogy tud elromlani?Most így kötöttem össze: KÉP
-
carl18
addikt
Oké köszönöm a részletes választ de nem igazán akar ez összejönni, már lassan túl rövid ez a szalag kábel:
Megszámoltam hány szálas 12, és felnéztem Ebayre. 12 szálas ilyen kis szalagkábelt lehet kapni 300 ft-ért ingyen szállítással. Lehet inkább onnan kéne venni egyet és majd úgy kicserélem, mint sem ezzel pocsékoljam az időt.Ha a szalag kábelt kicserélem utána biztos elmegy még egy pár évet
Ameddig valami tönkre nem megy benne.Sajnos itt Abádszalókon nem igazán van szerviz, és nem tudom foglalkoznának-e vele De mivel nem ér sokat a hangszóró amúgy se akarok nagy összeget rákölteni a javítására. 12E forint volt, szóval a 300 ft-os szalagkábelt ha megveszem remélhetőleg sikerül azzal fixálni a gondot.
-
#68590
t72killer
titán
tordaitibi
#68589
t72killer
titán
válasz
tordaitibi
#68589
üzenetére
Igen, pont az a gondom, h töltés közben nem tudom, hogy áll. Nem akarok extra fogyasztókat ráakasztani, ha csak 50-60%-nál kapálódzik még. Az árammérés (feszkó mellett) jó 5let, csak kivitelezni kell
-
#68589
tordaitibi
veterán
t72killer
#68586
válasz
t72killer
#68586
üzenetére
egy napelemen töltődő ólomakksi töltöttségét hogy tudom mérni
Feszültségméréssel.
13,8 felett---töltődik. Hogy konkrétan 80 vagy 90% vagy 100% azt sehogy.
Töltés nélkül, fogyasztó nélkül 12,6---fullon van, 100%
Töltés nélkül, fogyasztó nélkül 11 vagy alatta--- 0 %.Ezek kb. becslések de támpontnak jó értékek.
Teljes töltöttséget azt jól be tudod határolni de ahhoz áramot is kéne mérni és tudni kéne a töltésvezérlő plafonját. Ha az pl. 14V, akkor ha feszültség az akkun 14V a töltőáram A nagyságrendű, 1-2-3A, akkor még nincs kész, ha ugyanígy 14V és a töltőáram leesett pár 100mA-re vagy alá akkor kész, fullon van.
-
#68588
tordaitibi
veterán
kisi
#68587
Nem kell lecinezni szerintem. Én a monitorom ledmeghajtó fóliát javítottam így, és egy irattaró vékony műanyag dossziéból vágtam vastagítót, ennek majdnem 1 éve és még jó. Nagyon könnyen eltűnik az egész hordozó a pákával melegítés htására. Nekem könnyű volt kísérletezni mert a bekötés kb. 17 centi hosszú és bőven vagdoshattam még így is elég hosszú. De melegíteni, esetleg minden rutin nélkül nem ajánlom.
Kolléga inkább az alap panelon a csatlakozót támadja meg egy vékony pákával és vezetékkel, egy miniatűr nyomógombot talán be tud a házba applikálni.
-
kisi
aktív tag
válasz
carl18
#68585
üzenetére
Ránézésre ez inkább fóliának látszik, mint kábelnek, a csatlakozó is annak nézne ki, ha látszana...
Így rendes kép nélkül én azt mondom hogy HA fólia, elvileg akkor is javítható, bár nehezebb, mintha szalagkábel lenne.
A módszer a saját laptopom billentyűzet fólia csíkjával lett tesztelve.- Ellenőrizd, hogyha levágnál a végéből egy picit, elég lesz e hossza, hogy ujra bekösd.
- Vágd le a sérült részt, lehetőleg ninél kevesebbet, hogy egy egyenes véget kapj, mint az eredi is volt.
- Óvatosan, egy szikével, sniccerpengével kicsit kapargasd meg, hogy hasonló felületet kapj, mint az előző volt.Tiszta réz felület legyen, de vigyázz, el ne vágd a vezetősávokat.
- Megfelelő folyasztószer használatával vékonyan futtasd be cinnel. Ne használd túl sokáig a pákát, ne melegedjen túl.
- Ha két vagy több vezetőszálon egybe folyik a cin, nem nagy baj, egy darabka finom lecsupaszított flexi kábel rezével itasd fel, szintúgy óvatosan, nem melegedjen túl a fólia, mert deformálódik a műanyag.
-fogj egy vékony műanyag lapot, érzésre kb mint a tejfölüs pohár oldala,vagy kicsit vékonyabb és vágj ki belőle egy 5mm széles csíkot. A lényeg az, hogy a fólia vezetékednek ráragasztva a hátuljára adjon egy kis merevítést.
- Vágd le pontosan olyan szélesre, mint a fóliacsík, és ragaszd rá a hátára, merevítésnek.
- Nézd meg youtube-on, hogy azt a fajta csatlakozót hogyan kell kinyitni (kis fémlemezke,vagy egy bepattintós kis műanyag, stb..) Bocs, most néztem, elveszett...Ez esetben egy másik kis műanyag darabkát vágj ki, valami picit vastagabb műanyagból, és azzal ékeld ki.. egy csepp a ragasztópisztolyból a helyére fogja, és nem tökéletesen oldhatatlan, ha valami gond lenne...csak picit, érzéssel, hogy leszedhető maradjon...
- Nyisd ki, dugd be a helyére a megjavított fóliacsíkot, rögzítsd, és elvileg kész...Csak saját feleősségre... Azért ez így csak gányolás, ha igényesen akarod, akkor szervíz, ahol cserélik a csatlakozót, és a kábelt...
-
t72killer
titán
Erre mint Raspberryhez szánt szünetmentes áramkörre mi a véleményetek?
Vagy jobb ötlet lenne egy attiny85 vezérelt gyorstöltő, amit megfelelő feltételek* teljesülése esetén kezelésbe veszi az UPS funciót ellátó eneloop csomagot?
*fő ólomakkut feltöltötte a napelem. Ehhez kapcsolódik: egy napelemen töltődő ólomakksi töltöttségét hogy tudom mérni
? Gondolom muszáj lesz a mérés idejére szakítani az áramkört. -
carl18
addikt
válasz
#90088192
#68584
üzenetére
Oké köszönöm
Igen próbáltam onnozni stb, de megolvadt a kábel. Már többször próbáltam lecsiszolni meg minden, csak az egyik gond hogy már nem elég hosszú. Meg az a fekete kis pöcök ami oda fogta a kábelt már elveszett.Néha-néha mikor kézzel oda fogtam be tudtam régebben kapcsolni, de folyton megsérült a szalagkábel. Nekem az is elég volna ha csak bekapcsolni tudnám a többi funkció számomra úgy is felesleges.
Ezt a két képet csináltam a hétvégén.
-
#90088192
törölt tag
válasz
carl18
#68583
üzenetére
Hello
Egy jobb képet kérhetnénk?
Ha a szalag kábel vége, és maga a kábel ugyan azt a távolságot mutatja a vezető erek között, akkor le lehet vágni a sérült véget, es "megcsupaszítani" magát a kábelt. Ha ez megvan akkor megónozod és kész az új kábelvég. Csak nem latom a képen milyen és hogyan
-
carl18
addikt
Üdv!
Van egy hibátlan még működő bluetooth hangszóróm, szóval szárítás miatt szét kellet szednem működik meg minden de a szalagkábel megsérült és így nem tudom bekapcsolni. Itthon csak egy sima forrasztó pákám van ami túl vastag, a hangerő szabályzót meg tudtam vele csinálni. De a bekapcsoló gomb szalagkábelről megy, szóval hogyan lehetne fixálni a problémát? Csak bekapcsolni kéne és a többi már nem volna gond.

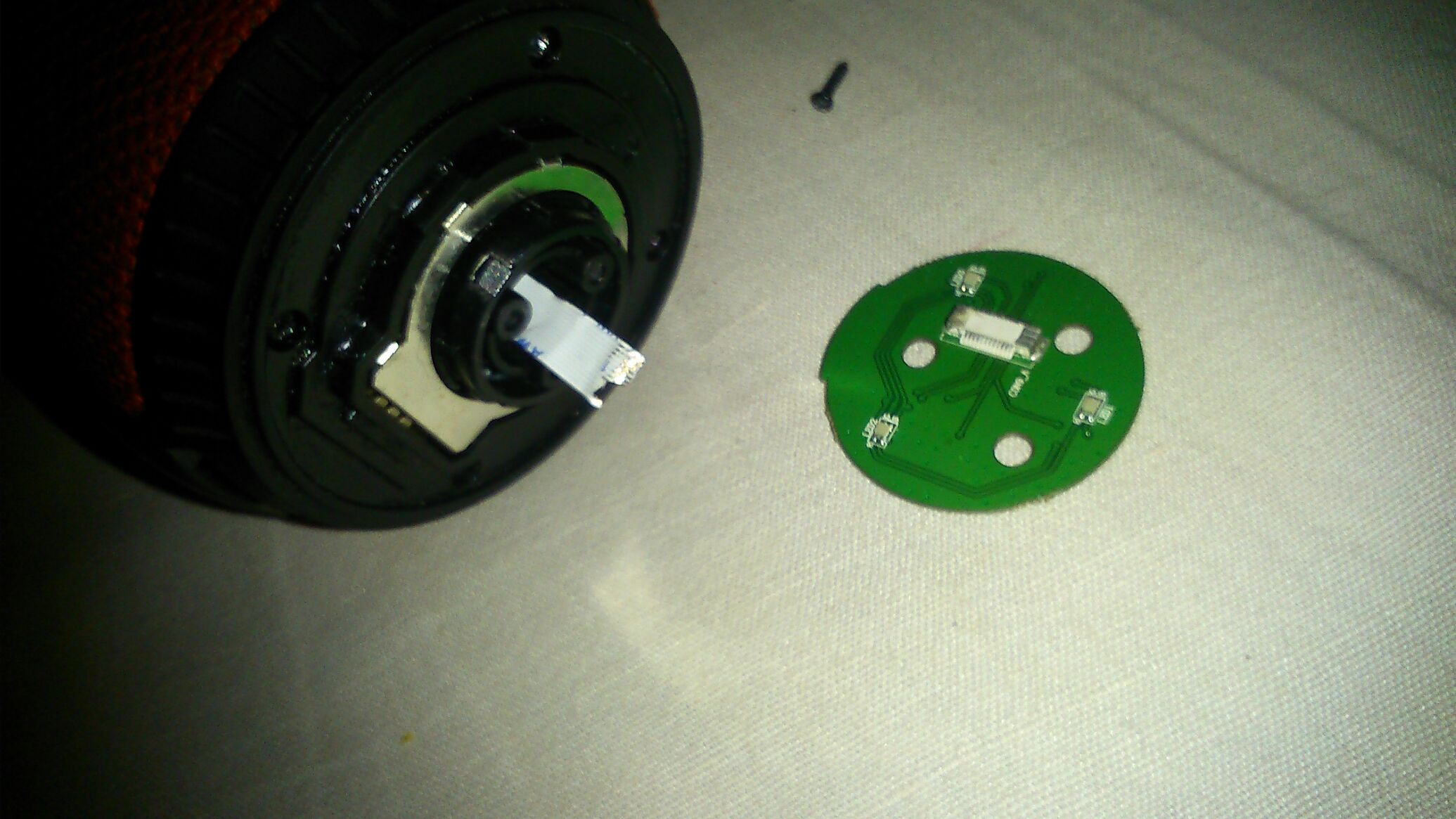

Hétvégén szét kaptam és így van megsérülve a szalag kábel.
-
#68582
csabyka666
veterán
mezis
#68580
-
#90088192
törölt tag
válasz
Reaper04
#68579
üzenetére
Sajnos nem erre találták ki.
Ha akarod akkor egy relé meghajtásáról tud gondoskodni beszélünk az tudja kapcsolni a nagyobb áramot.
A probléma ezzel, hogy az ivoltàs nem megoldott. Ezért nem lehet lineárisan leképezni ezt a sort. Ha belegondolok a az autókban alkalmazott ivlampa (Xenon nép nyelvén) kb 15-20kV ön úti át a rést de az ív fenntartásához kb 80V szükséges.
Ebből indul ki az egész a mikro kapcsoló nem tud elég nagy szikra közt produkálni. Ezt füst megjelenésével fogja jelezni.
A másik probléma a belső alkatrészek DC esetén az idő 100%-aban ki vannak teve a terhelésnek míg AC esetében hiába beszélünk hőegyenértékről, úgy kell elképzelni hogy a nulla átmenet esetén COSfi1 esetén nincs áram ergo pihen egy kicsit mint a szív izomzat. És a legfontosabb ekkor még tudja szakítani az áramkör mivel nincs áram és a feszültség nem elég nagy hogy átüsse a légrést.
Régi autókban pl bontóbol beszerezhető ajtó kapcsoló tökéletes ilyen célra sőt lehet találsz olyat is ami pont a csomag térben volt.
Ha mindenképp a mikro kapcsolót akarod akkor akkor marad a relé mint megoldás. Dioda szükséges a tekercsre kuloben az ön indukciós hatás megöli a kapcsolót. Én tennék egy pici kapacitást is a kapcsoló lábai közé mint egy pergés mentesítő megoldást. Így hosszabb élettartamra számíthatsz. Ha érdekel van egy előre kitalált alkatrész amit Snubber Nek hívnak pont ezt a célt szolgálja. -
#68580
mezis
félisten
csabyka666
#68578
mezis
félisten
válasz
csabyka666
#68578
üzenetére
Én egy ehhez hasonlót vettem évekkel ezelőtt. Ritkán használom, távtartókkal egy lemezre rögzítettem, használaton kívül egy bonbonos dobozban tartom.
-
Reaper04
aktív tag
válasz
#90088192
#68576
üzenetére
Szia!
Akkor amit linkeltem mikrokapcsoló, felejtős ahhoz a 2A-s csomagtérzárhoz?
Elfüstölne előbb-utóbb?szerk:
LINK
Itt van pl ez. 250VDC 0,3A , 125VDC 0,6A ...több nincs írva
Az én fejemben most, ha folytatom a sort tovább... akkor ez szépen megy feljebb amíg elérem a 12VDC-t. Akkor ott mondjuk tudna 6A-t (a 125VDC 0,6A-ból)?
Vagy ez így butaság?
-
#68578
csabyka666
veterán
@ (#68574) mezis: Sajnos ilyen mérőm nincs... De úgy érzem, itt az ideje rendelni egyet.
Melyiket ajánlod?
Ebbe csak bedugom az elkót, aztán megmondja, mekkora a kapacitása? Feszültsége mindegy?@ (#68577) Gyula84: A LED szerintem jó, a panel is majdnem jó, legalábbis valami feszültség szerűség mérhető rajta, de nem stabil.
Ezeknek a meghajtó elektronikáknak van valami típushibája egyébként?
-
#68577
Gyula84
veterán
csabyka666
#68570
Gyula84
veterán
válasz
csabyka666
#68570
üzenetére
nálam meghalt a LED, a penlon meg kiégett a beforrasztott biztosíték
szerk. na ezt csak úgy leírtam, mert végig nem olvastam mit írtál -
#90088192
törölt tag
válasz
Reaper04
#68575
üzenetére
Hello
Kicsit el vonatkoztatva de itt egy egyszerű példa:
Sima kis megszakító 240 VAC-n meg tud szakítani minden gond nélkül 32A. DC esetében azonos feszultsegen gyakorlatilag elég felé áram erősség ahhoz hogy füstöltni kezdjen. 110VDC 10A amivel még elbír komolyabb gond nélkül.
-
Reaper04
aktív tag
Sziasztok!
Egy kérdéssel fordulnék hozzátok.
Vettem 'íbéjen egy ilyen mikrokapcsolót.
Plusz mellé egy csomagtérzár szerű valamit.Ez a csomagtérzár DC 12V @2A -rel műxik.
A mikrokapcsoló AC 250V @5A -t tud kapcsolgatni maximum.Segítsetek légyszi átlátni a dolgot. HA AC 250-nél 5A-t tud, akkor bírni foga nekem a DC12-nél a 2A-t?
Illetve a fontosabb kérdés, hogy meddig... tartós használat esetén.Azért is kérdem, mert egy másik oldalon találtam egy ábrát egy másik mikrokapcsolón, hogy 250VAC-nál 3A, 125VAC-nál már 6A.
Másik helyen pl 125VAC-nál 3A, 12VDC-nél meg 0,3A.
+még egy: 250VDC 0,3A, 125VDC 0,6A Nem értem, hogy számolgatják ezeket.Kérlek segítsetek, köszi!
Dave -
#68574
mezis
félisten
csabyka666
#68570
mezis
félisten
válasz
csabyka666
#68570
üzenetére
Elkók: szemrevételezés megvolt. Következik a mérés (kapacitás, ESR). Van amikor a méréshez ki kell forrasztani az elkót.
(Szokott lenni a 230V-os Graetz után is elkó.)
-
#68573
csabyka666
veterán
Vladi
#68572
-
#68572
Vladi
nagyúr
csabyka666
#68570
Vladi
nagyúr
válasz
csabyka666
#68570
üzenetére
Nekem ez tápegységnek tűnik. A kondikat nézd meg, hogy látszik -e rajztuk hiba. Milyen regulátor van rákötve?
Ez az ingadozás kondi hibának tűnik. -
Gézengúz
addikt
6 óra 5 és 6 óra 10 percek lettek a merítési idők, majd 2980 és 3080mA körüli értékeket tolt vissza a töltő. Töltött állapotban beépitettem őket a csavarozóba. Hát tekeri mint a bivaly, bírja kakaóval rendesen.
Liitokala matricás LG HG2-sek. Jó árban vannak Alin. Aztán majd az idő megmondja, hogy mennyire tartós. -
#68570
csabyka666
veterán
Üdv mindenki!
Pár napja írtam a LED reflektorral kapcsolatban. A konkrét típust nem találtam meg, de valami ilyesmi, amit életre kellene kelteni.
A gond - ahogy írtátok is - vélhetően a meghajtó elektronikával lesz. Megmértem a DC oldalt, ingadozik a feszültség 20V-tól 35V-ig. Terheletlenül és a LED-et rákötve is ugyanezt produkálja. Ilyen a meghajtó elektronika:
![[link]](https://kepkuldes.com/images/49decdd0f0cb4f213904ffb7fdc66fd0.jpg "[link]")
Ilyen LED panel van benne, de semmi típusjelzés, így fogalmam sincs, mekkora feszültség és mekkora áram kell az üzemi működéshez:
![[link]](https://kepkuldes.com/images/b44073a488899609a737e873288dbacc.jpg "[link]")
Speckó műszereim nincsenek, lényegében a multiméter és a forrasztópáka, ami rendelkezésre áll. Mit gondoltok, hol érdemes keresni a hibát a panelen?
Köszi a segítséget előre is!
-
And
veterán
Ha a töltési áramgenerátor megvalósítható, akkor a kisütésnél sem lehet akkora gond. A konkrét típusnál nem tudom, hogyan van pontosan megoldva, de más, hasonló kategóriájú töltőnél (Voltcraft IPC, de valószínűleg a Liitokala is hasonlóval operál) úgy működik, hogy a terhelő ellenállásra jutó áramot (impulzust) a töltő kontrollere PWM-mel vezérli - illetve konkrétan szabályozza, mivel vissza is méri az átlagos áramot - és a terhelést vezérlő jel kitöltési tényezőjét úgy állítja be, hogy az átlagáram megfeleljen az igényelt értéknek. Ehhez nyilván szükséges feltétel, hogy a terhelő ellenállás legfeljebb akkora legyen, hogy még a cella kisütési végfeszültségén is át lehessen rajta folyatni a lehetséges legnagyobb kisütőáramot.
-
#90088192
törölt tag
Keress ra PITE 3980 Battery load bank
Kepes 200A tartani 250V tol 180V ig DC
Most csináltam vele éppen egy 10 órás tesztet egy 108db akkumulátor álló csoporton aminek minden tagja 2V es 2000Ah kapacitás.
Különben fordítva is lehet kapacitást merni, ha van áramgenerátoros tápegységed, amit álltálában IU görbével kell hogy rendelkezzen, különben akkumlator Bye-Bye amint eléri a névleges töltőfeszültség maximumot.
Vagyis addig I utána U.Ha érdekel, a VRLA akkumulátoroknak 2.27/ cella a névleges "Float" feszültség
A LFP 3.6V/cella
A NiCad 1.42/cellaEs a kisutesi also hatar kell meg ha erdekel azokat is ide rakom. Van egy szep kepem rola
-
And
veterán
válasz
Gézengúz
#68561
üzenetére
Annyiban nem jól gondolod, hogy egy akkunál nincs olyan, hogy 'kinyert áram mennyiség'. Helyette töltésmennyiség van, és az valóban számolható a fix kisütőáram és az idő szorzataként, amire a mértékegysége (mAh) is utal. Az Lii-500 gyors kapacitástesztjével viszont azért nem leszel feltétlenül előrébb, mert ez a mód merítéssel indít, vagyis a normál kapacitásteszttel szemben nem a kisüthető, hanem a kisütés utáni teljes feltöltéskor bevitt töltésmennyiséget mutatja. Utóbbi érték pedig egy Li-ion esetén - a magas töltési hatásfok eredményeként - sokkal jobban közelíti a valós kapacitást, mint a ki tudja, milyen állapotból indított kisütéskor kivehető töltésmennyiség. Tehát ha azt az értéket számolod ki, amire utaltál, akkor nem a közelítő teljes akkukapacitást kapod, hanem megtudod, hogy mennyi töltés volt az akkuban a gyorsteszt indításának pillanatában. Persze ha előtte teljesen fel volt töltve az adott cella, akkor ez is jó, de ugye pont erre szolgálna a normál kapacitásteszt, amit ki akarsz kerülni..
-
togvau
senior tag
szereztem egy 12 voltos relét, amin értelmes dolgok helyett, marhaságok vannak, a lábai számokkal vannak jelölve.
Hogy kell ezeket értelmezni? Amit találtam, azok is értelmetlen szövegek hozzá "normally closed contact" meg "normally open contact". Egyszerűen annyit akarok, hogy ha az egyik áramkörön folyik az áram, akkor bekapcsolja a másikat is.
-
-
Ribi
nagyúr
válasz
szuszinho
#68558
üzenetére
Én abban sem vagyok biztos, hogy egy akku kibír 1 évet, főleg ha akár hónapokig -15 fok van.
1.8V nem fogyasztás, a mellé még kellene valamilyen áram érték, nem csak feszültség. Nem tudom egy converter mennyire jó hatásfokú nagyon kis áramok esetén.
Gondolom néztél ilyen teszteket.
Ez alapján ha nagyrészt alszik az eszköz, akkor egy elemmel kibírhatja, és még csak konverter sem kell, mert van benne. -
szuszinho
őstag
Közben picit okosodtam még
Konkrétan ezt szeretném megvalósítani:"Minden node-om egy 18650-es 1800mAh-s akkuról működik, amiket kisütés védelemmel láttam el, 15 percenként küldenek adatot, de csak akkor ha az előző adathoz képest változott. Számításaim és méréseim szerint az időjárási viszonyok (-15-40°C) és akku kapacitás változás figyelembevétele nélkül több, mint egy évet ki kell bírniuk.
Jelenleg arduino mini-k vannak, 1MHz-es bootloaderrel.
Az új szenzorokhoz csináltam saját NYÁK-ot, ami kisebb és rajta van egy buck-boost konverter és az akku feszültség méréséhez szükséges ellenállások is."Az 1MHz bootloaderrel 1.8V a lap fogyasztása, a szenzor, pl.: BME280 kér 3.3V-ot.
Milyen eszközök (kisütés védelem pl) kellenek ehhez?A programozás része nem gond, a megépítés nem igazán az asztalom még.
-
And
veterán
válasz
szuszinho
#68551
üzenetére
Egyetlen Li-Ion cellával csak úgy tudod (mármint tisztességesen, hogy az akku teljes kapacitását ki is lehessen használni) ezt megoldani, hogy ha olyan konvertert táplálsz róla, amely felfelé és lefelé (boost-buck) is tud konvertálni, mivel a Li-ion működési tartománya üzem közben 4,2...2,8V közé esik.
Ilyet kell elképzelni: [link], csak ennek a maximális árama nem lehet túl nagy, itt nincs is specifikálva a terhelhetőség. -
#68547
csabyka666
veterán
terapeuta007
#68545
válasz
terapeuta007
#68545
üzenetére
30W-os a LED. Csak azért kérdem, mert ha ki lehetne váltani a meghajtó elektronikát valami mással, pl egy 20V-os laptop adapterrel + előtétellenállással, az járhatóbb út lenne, csak ismerni kellene a LED paramétereit gondolom, nem elég, hogy 30W...
-
#90088192
törölt tag
válasz
t72killer
#68544
üzenetére
A noob kérdésre tudom a választ. Az akksi töltő feszültség mindig magasabb mint az akkumulátor nyugalmi feszültsége ergo a töltő fogja a terhelés irányába az áramot szolgáltatni. Így működik az összes töltő/szünet mentes amit gyártunk. De amit N mi gyártunk az is így működik 😀. Amit bevett szokás ha párhuzamosan több feszültség forrás van közösitve azt diódàn keresztül teszik.
-
#68545
terapeuta007
aktív tag
csabyka666
#68543
terapeuta007
aktív tag
válasz
csabyka666
#68543
üzenetére
12v is lehet ha keves wattos leded van.
igen annyit kene. -
t72killer
titán
Kinéztem egy ebayes PWM töltésvezérlőt (persze nem is lennének kínaiak, ha nem mppt néven adnák...), egy kérdés: vajon ez a két dióda (D101, D102) elég lesz az éjszakai lemerülésvédelemhez?
+egy noob kérdés: raspberryhez szeretnék egy szünetmentest összedobni 10db Eneloop NiMH akksiból. Ha a GPIO 5V-ra kötöm az akksikat 12V->5V DC/DC után, illetve az akkupakk kap egy NiMH töltőáramkört, akkor kell még valamit pakolnom a körbe, hogy alapból ne a NiMH pakkot szívja, hanem az USB-s bemenetet?
-
#68543
csabyka666
veterán
terapeuta007
#68542
válasz
terapeuta007
#68542
üzenetére
Terheletlenül az elektronika kimenetén kell lennie a 24-90V DC-nek?
-
#68542
terapeuta007
aktív tag
csabyka666
#68541
terapeuta007
aktív tag
válasz
csabyka666
#68541
üzenetére
12-90voltig akarmit merhetsz. (de ha josolnom kene valszeg 24-50v korul lesz)
annyival megtudod nezni hogy jo e az elektronika hogy egy 2ohm ellenallast rakotsz kimenetre es ha azutan is 12-90v akkor jo. vagy ellenallassal sorban ampert is merhetsz.
tegyuk fel 10wos a vellanykörtéd es 24v-ot mersz a driver kimeneten. ilyenkor ha ampert mersz akkor 400mA kell merned. ellenallassal kevesebb lehet egy 100-assal. -
#68541
csabyka666
veterán
@ (#68539) weiss: Ehh, bíztam benne pedig...
@ (#68540) PHM: Labortápom az sajnos nincs. Nem tudom, hogy van bekötve magán a panelen, de az biztos, hogy a meghajtó elektronikáról csak 2 db vezeték megy rá.
Ha a meghajtó elektronika hibás, akkor nem is mérhetek feszültséget a LED oldalán? Vagy valami teljesen fals értéket fog mutatni? Mire kellene ott számítani? -
#68540
PHM
addikt
csabyka666
#68538
PHM
addikt
válasz
csabyka666
#68538
üzenetére
Valószínűleg 10-10 led chip van sorosan.
Próbáld labor táppal, pár tíz ohmos soros ellenállással, lassan
emelve a feszültséget.
A meghajtó elektronika hibája gyakoribb, nálunk is volt egy sorozat,
ami érzékeny volt a feszültség emelkedésre/tranziensekre. -
#68539
weiss
addikt
csabyka666
#68538
válasz
csabyka666
#68538
üzenetére
Diódavizsgáló nem is fog sípolni.
-
#68538
csabyka666
veterán
Üdv szakik!
Került hozzám 2 db LED reflektor, de nem az a kínai csoda, nem ez a jobbfajta, van neki frankó meghajtó elektronikája, és ilyesmi LED panel van mindkettőben.
Viszont egyik se csinál semmit... A LED-re diódavizsgálóval rámértem, de egyik irányba se sípol a műszer. Esélyes, hogy maga a panel döglött be? Mérjek egy feszültséget, hogy egyáltalán a bemenő 230V AC-ből a LED-re eljut-e a "valamennyi" DC? Mennyinek kell megjelennie ott? Vagy ezek mind 12V-osak?
Köszi a segítséget előre is!
-
hzsolee
őstag
válasz
ekkold
#68532
üzenetére
+Weiss, attix70
Köszönöm mindenkinek. Most az a helyzet, hogy 3 karika van befűzve. A szabályzót jóval feljebb kellett állítani, de a kis 600w-os fúrót továbbra is elég hektikussan érzékeli. Mindegy mert van egy kicsit nagyobb fúróm az 1000w-os és tökéletesen megfelel az is a feladatokra. Azzal tökéletesen működik az érzékelés. Ahogy megpöcintem a kapcsolót már indul is.
A cucc AliExpressről van 3 euró körül volt. Külön táp kell neki a két tűzőcsatira. Van belőle 5 és 12 voltos verzió. Legalábbis annál az eladónál akinél vettem.
-
#68535
fero02
nagyúr
tordaitibi
#68473
fero02
nagyúr
válasz
tordaitibi
#68473
üzenetére
Na, srácok!
Sikerült letekerni a trafóból és szerencsémre elég jó lett, mert terhelés nélkül alig van 15V felett, és teljes kivezérlés és mély hangkiemélés mellett törik le 1-1 pillanatra 12V alá. A puffer jelenleg 4 db párhuzamosan kötött 2200uF 25V-os kondi. Ezt nyilván cserélni fogom majd. A kérdés, hogy a rádiót belekalkulálva mi legyen a cél?
Köszi!
-
#68534
terapeuta007
aktív tag
mzso
#68527
-
ekkold
Topikgazda
válasz
hzsolee
#68530
üzenetére
Ha több menetet tudsz átfűzni akkor annyiszor kisebb áram elég lesz az induláshoz, ahányszor átfűzöd. Magyarán ha egyszer átfűzöd, és majdnem jó, akkor kétszer átfűzve jó lesz.
Amúgy drága dolog egy ilyen cucc? Hálózatról működik, vagy kell neki valamilyen 12...24V táp is? -
hzsolee
őstag
Sziasztok!
Vettem egy ilyen érzékelő panelt a porszívómhoz, hogy magától induljon ha gépet használok.
A kérdés annyi lenne, hogy egy kisebb fúrógépet (600w) nehezen "vesz észre". Indulás után kb fél ampert használ (fúrás közben is). Indításkor ha full gázzal nyomom egy felett van, akkor kapcsol. Pontos értéket nem tudok mondani, a digitális műszerem ennyire tudja követni a történéseket. A szabályozót ha nagyon leveszem akkor ki sem kapcsol. Hogyan lehet növelni az érzékenységet? Azon agyaltam ha többször fűzöm át a gyűrűn akkor ugyebár többet mér, de azért minden egyes menet nem jelent plusz fél ampert igaz? Perpi nem tudom kipróbálni, de szerintem ez lesz a megoldás -remélem-
-
darvinya
titán

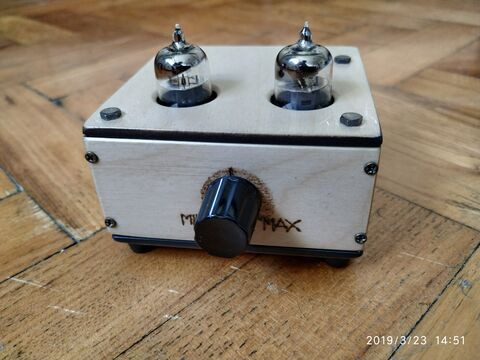

Megint készítettem 61J csöves erősítőt.
De nem.gondoltam volna, hogy 35V-os 105° LowESR elkok ennyire nem bírják, s normál 50V-os 105° kell használni.
Mivel ez nagy impedanciás erősítő, ha készítenék 1000uF≡1uF/100nF-4R7 áramkört, ezzel kis impedanciás hozzá emelné?
-
#68524
terapeuta007
aktív tag
terapeuta007
#68522
terapeuta007
aktív tag
válasz
terapeuta007
#68522
üzenetére
konkretabban elkezdi lassan lebontani a szigetelo reteget ami egy ido utan rovidzarhoz vezethet, felfujodashoz csokkenhet kapacitas. de hő fuggvenye. ha anyira nem melegszik lasabb a folyamat. akar nagyon lassu is lehet.
en abbol inkabb sorbakotnek 2 darabot vagy szereznek egy 50vosat.
-
#68523
darvinya
titán
terapeuta007
#68522
darvinya
titán
válasz
terapeuta007
#68522
üzenetére
Kösz, erre gondoltam én is.
Az a fura, hogy a rajz szerint a mérőponton 27V-nak kellene lennie, ehelyett 37V van.
15V nem emelhet ennyit 12V helyett. -
#68520
Tamy
őstag
tordaitibi
#68519
Tamy
őstag
válasz
tordaitibi
#68519
üzenetére
Én is erre gondoltam először, el is kezdtem drasztikusan visszaszabályozni a power bank áramkorlátját, már-már hihetetlen mértékig csökkentettem, de csak nem akart tölteni. Menet közben rajt volt egy Volt-Amper mérő is, próbáltam figyelni, a feszültség már 20 V körül járt, áramot meg egyszerűen nem vett fel. Nem tudtam elképzelni mi az oka, mígnem itthon labortápról sikerült ugyanezt előidéznem úgy, hogy elkezdtem nulláról feltekerni a feszültséget, áramkorlátot engedtem neki bőven, de egyszerűen nem vett fel semmi áramot. Ha feltekert potival lekacsoltam, vártam pár másodpercet, míg a pufferkondi is kisül, majd visszakapcsoltam, máris elindult a töltés. Szóval nem a generátor a szűk keresztmetszet, egyszerűen ezek az áramkörök így viselkednek.
Ui.: a powerbank jelenleg annyira le van korlátozva a step up/down modulon, hogy 8 V-ról kb. 300 mA-t vesz fel, így biztosan benne vagyok az agydinamó teljesítménykorlátaiban.
-
#68519
tordaitibi
veterán
Tamy
#68513
Ja hogy így.
Szerintem azért nem megy mert amikor eléri a 8 voltot, bekapcsol és annyira megrántja az akkor még lassan forgó, ezért kevéssé terhelhető agydinamót hogy akár 2-4 voltra is leesik. És ugyanez miatt megy néha a telefontöltés, az mondjuk csak 600mA-rel terhel be, a feszültségesés megáll 4,5-5volton, a powerbank meg adaver neki az 1,5-2A terheléssel és beesik 3 voltra vagy alá.
Ezt ötletem sincs hogyan lehene kiküszöbölni. -
Tamy
őstag
válasz
Attix70
#68516
üzenetére
De nem a töltő kimenő feszültsége a gond. Az most is be van állítva, de mégse tölt így, pont ez a gond. És mint írtam, másfajta töltőim is vannak, nem csak usb-s dolgokat töltök. Csak annyira lenne szükségem, hogy maga a töltőáramkör ne kaphasson a beállított feszültségnél kisebbet.
-
Tamy
őstag
válasz
Attix70
#68514
üzenetére
Amit leírtam: nem kezdenek el tölteni. Nem a töltőkkel van a baj, hanem, a mögötte lévő készülékekkel, van amelyik telefon pl. vígan töltődik erről is, mint ahogy más usb-s eszközök is. Ők közvetlen a generátorról működnek, nem zavarja a 0-ról induló feszültség. Emellett nem tudok mindent USB-ről tölteni, az eszközeim nagyrészt szivargyújtóról működnek. Mindössze egy kapcsoló áramkörre lenne szükségem, ami adott feszültség felett bekapcsol.
-
Tamy
őstag
A kapu kimenetén nincs ellenállás, a G és az S közé van csak berakva.
Az áramkör lényege a következő: Agydinamóról szeretnék menet közben különböző eszközöket tölteni, természetesen egyenirányítás, és pufferelés után. A gond a fokozatosan emelkedő feszültséggel van. Van ami nem kényes, míg pl. a telefon, amit egy ilyen áramkörön keresztül töltök csak akkor hajlandó elkezdeni a töltést, ha a modul bemenetén kellően nagy a feszültség a rákapcsolás pillanatában is. Ha csak folyamatosan rajt lóg, hiába haladja meg már a 20 V-ot is, egyszerűen semmit se csinál, míg ha rákapcsolok 6,5-7 V-ot, máris nekiáll szépen dolgozni. Ugyanez a helyzet ezzel a modullal is. Ő egy házi készítésű power bank bemenetén van, szépen töltené a 4S Li-Ion akkupakkom már 7 V-ról is, de ha fokozatosan emelkedik a feszültség, akkor meg 24 V-ról se csinál semmit. Labortápról tesztelve is nagyon jól lekövethető: ahogy tekerem fel a feszültséget, nem kezdenek el tölteni, de ha úgy kapcsolom rá, akkor igen.
A bekapcsolási feszültség értéke nem kritikus, nem kell hajszálpontosnak lennie, tök mindegy, hogy 7,5 vagy 8 V-nál történik meg, csak határozottan történjen. Emellett persze jó lenne némi hiszterézis is, hiszen üresjáratban gyorsan felszökik a feszültség, de ha rákapcsolja a töltőre, akkor szépen vissza is fog esni a terhelés hatására. Próbáltam már egy csomó neten fellelhető kapcsolást, de egyik sem bizonyult kellően megbízhatónak. A fenti áramkör a telefon esetében viszonylag nagy százalékban működőképes, csak néha nem indul el a töltés, de a power bank egyáltalán nem kezd el rajta keresztül töltődni.
-
PHM
addikt
Mi a funkciója az áramkörnek?
"a kimeneten lévő N-FET 10 kOhm-os ellenállását kellene csökkentenem?"
Ha ez az ellenállás a kapuval van sorbakötve, csökkentsd le pár ohmra.
(Akár el is hagyható.)
A powwer fetek gate kapacitása ugyanis elég nagy, ezért a gyors
kapcsoláshoz kis belső ellenállású meghajtó áramkör kell. -
#68511
tordaitibi
veterán
Attix70
#68507
válasz
Attix70
#68507
üzenetére
Szerintem nem fog schmitt triggerként működni mert a tápfeszről megy az egész és az változik. Ha lenne egy stabil tápja akkor az osztót kéne megtáplálni a változó feszültségől, akkor határozottan billenne, hiszterézissel.
Én ilyet 4093-mal csináltam és a JóIstennek nem működött rendesen, amikor kapott egy 7808-at a c-mos tok és a leosztott feszültséget vezetem a kapura akkor hajszálpontosan billent. Akku mélykisütésgátló amúgy, mai napig jól működik. -
Attix70
aktív tag

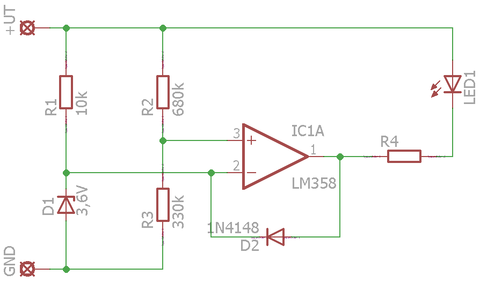

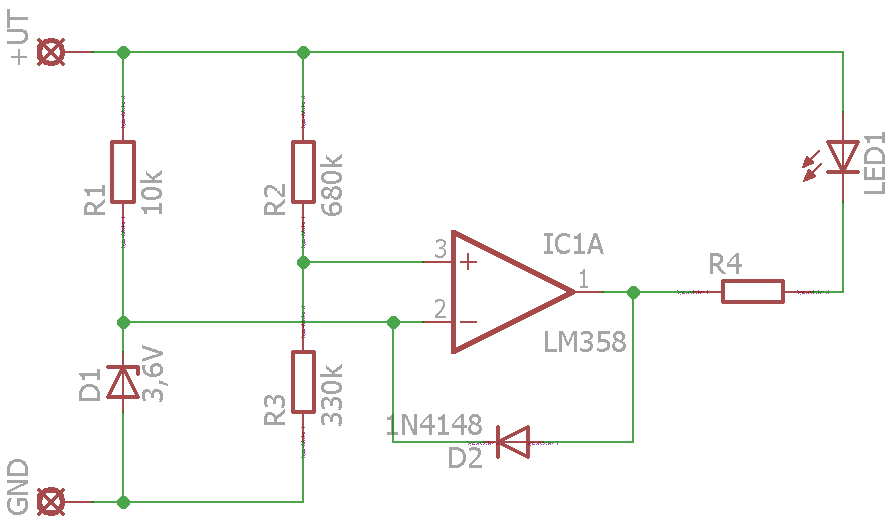

A diódát vedd ki (1N4148) mert kinyírhatja a Zénert ! Valamint az R2 és R3-at csökkentsd 100-ad részre és a az ic kimenetéről a 3-as lábra tegyél be 100K - 1MOhm körüli ellenállást (nem kritikus az érték, ezzel tudsz egy kis hiszterézist adni az áramkörnek, hogy ne prellegjen a kapcsolás pillanatában)
-
PitLee
őstag
Te mit ültettél ?
-Pár DDR5-t meg egy kevés SSD-t.
Én HBM2-tmeg Intel procit.
A HBM2 szépen nő, de az Intel nagyon igényli a ganyét meg biztonsági folt permetet.
-Nálam DDR5 alig akar megindulni, jó ha őszig DDR4 lesz, az SSD növöget, de nem az igazi, nem tudom mi baja lehet
Milyen fajta ?
-ADATA
Az nem bírja a meleget, ültesd árnyékos helyre . . . -
#68501
Vladi
nagyúr
tordaitibi
#68499
Vladi
nagyúr
válasz
tordaitibi
#68499
üzenetére
Láb nem kell nálam, mert vagy 30 cm szintesés van a kertemben 5 méteren.
2. 4 tonna alá én semmitse tennék.
3. ha támaszték kell, akkor 4 eur raklap. szépen lefestve, tuti megbír 4 tonnát. 1 t / db még ásítozik is.Csináljunk PHarm topikot?
? Gondolom muszáj lesz a mérés idejére szakítani az áramkört.
Új hozzászólás Aktív témák
- CES 2026: Látható gyűrődés nélküli hajlítható kijelzőt hozott a Samsung
- BMW topik
- Nvidia GPU-k jövője - amit tudni vélünk
- Milyen okostelefont vegyek?
- Spórolós topik
- Autós topik
- Hardcore café
- World of Tanks - MMO
- One otthoni szolgáltatások (TV, internet, telefon)
- Tízezres aksit tuszkolt a Honor a Power 2-be
- További aktív témák...
- AKCIÓ! Apple MacBook Pro 16 M4 Pro 48GB RAM 4TB SSD macbook garanciával hibátlan működéssel
- Eladó Samsung S23 Ultra 8/256GB / 12 hó jótállás
- GYÖNYÖRŰ iPhone 13 mini 128GB Green -1 ÉV GARANCIA - Kártyafüggetlen, MS4050
- HIBÁTLAN iPhone 14 Pro 128GB Space Black -1 ÉV GARANCIA - Kártyafüggetlen
- 100/100! - 0 Perc! WD BLACK SN850P 2 TB! Playstation 5
Állásajánlatok
Cég: Laptopszaki Kft.
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
