#68400
tillatrilla
senior tag
tillatrilla
senior tag
Sziasztok!

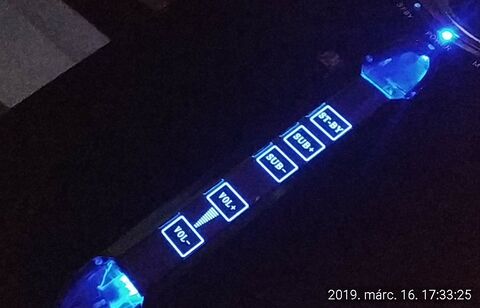

Régóta (8-10 éve...) egy Mode Com mc 2030-as típusú 2.1 -es hangrendszert használok a számítógépemen.A gép már a sokadik,de a hangrendszer az mindig maradt.Vehetnék helyette másikat,ezt meg a padlásra felvinni,kidobni,de sajnálnám ezt tenni,meg nem napi használatban van. A problémám az vele,hogy van a tápjának egy zavaró búgó alapzaja.Nem trafózaj,ez táp zaj. Érezni a mélynyomó hangszórójához érve is,hogy búg. Már próbáltam + kondikat is ráakasztani,minimálisat csökkent a búgás,de ez még mindig sok. Hálózati oldalra is kötöttem zavarszűrőt,de hasztalan. A trafóra 2x 12.5V/1.5A van írva,a panelon pedig +-18V mérhető. Ez nem új keletű probléma,szinte kezdetektől ilyen búgós... Most viszont behalt az érintőpanelen a sub+,és a vol- funkció is,így most már halmazati probléma van. A st-by gomb régebben működés képtelen lett,de azt egy mikrokapcsolóval megoldottam. Mi mehet tönkre az érintőpanelen,hogy működés képtelen? A táp problémára visszatérve egy másik tápot kéne belefaragni,csak azt nem tudom,van-e ilyen kapcsolóüzemű kivitelben. Vagy valami ötlet?Esetleg egy másik panelt bele,amin normálisabb greatz,és szűrés van??
-
#68398
hzsolee
őstag
terapeuta007
#68396
hzsolee
őstag
válasz
terapeuta007
#68396
üzenetére
Köszönöm neked is. A kondi 50 v-os, az ic-t jobban nem tudom lefényképezni.
-
#68397
PitLee
őstag
terapeuta007
#68396
PitLee
őstag
válasz
terapeuta007
#68396
üzenetére
Ez nem az? vagy legalább is hasonló
DF6113 pdf -
#68396
terapeuta007
aktív tag
hzsolee
#68395
terapeuta007
aktív tag
válasz
hzsolee
#68395
üzenetére
az az elektrolitkondi 35v-os az kibirja ahogy a tobbi alkatresz is, de nemtom az ic kibirja-e. de en azt mondanam hogy valoszinuleg még kibirja.
aztán meg ha nem pusztul el a 34v-tol akkor annyi hogy egyszer majd erdemes lenne kicserelni a nagykondit 50v-osra mert igy a feszhataron gyorsabban doglenek.ha leirod mik vannak az ic-re irva megtudjuk nezni a datasheetjeben hogy hany voltot bir.
ellenallassal lehet nem olyan celszeru feszultseget korlatozni. ha sok watt ledet hajtssz foleg nem.
ha van step downod akkor egyertelmuen azt hasznald. -
hzsolee
őstag
Köszönöm. Ez egy komplett cucc, 2 vágható ledsor csatival, meg egy panel + , - , on/off, adj vezetékekel. Külső táppal próbáltam, tök jó, de jó lenne beleaplikálni. A leírásban 9-30 voltot írnak tápnak, én 12-vel teszteltem. A vezérlő két szálat is megtaláltam, csak ez a fránya 34V
Azt már nem tudom hány led van egy soron, nem ma csináltam. Van rakat step down panelem, több mint 1W-os ellenállásom
Vagy mekkora ellenállás kellene a panel elé? (Mármint a led driverhez)
-
mezis
félisten
válasz
hzsolee
#68392
üzenetére
Az a 34V tökéletes ! Ugyanis áramkorlátozásról is gondoskodni kell a LED-nél és az csak feszültséggel komplikáltabb. Innen már csak számolnod kell.
Pl LED nyitó feszültsége 3,2V, max áram 20mA. Akkor 30,8V-ot kell 20mA áram mellett "elmelegíteni".
R = 30,8/20 kOhm. Vagyis 1,5kOhm-os ellenállás jó lesz. Az ellenállás teljesítménye legalább 30,8x20=616mW. Vagyis legalább 1W-os legyen.
Ha nincs szükséged a max fényre, akkor inkább kevesebb árammal terheld a LED-et.Vannak ennél "okosabb" áramkorlátozó, LED meghajtó áramkörök.
-
#68393
tordaitibi
veterán
Attix70
#68366
-
hzsolee
őstag
Üdv!
Egy kis segítség kellene. Monitor tápban keresek 9-30V között led drivernek tápot. Úgy olvastam kondik lábánál keressek. 3 verzió van: 50v-os kondiknál 34v van, 25v-os kondinál 5v-ot mérek. Egyik sok másik kevés. A harmadik verzió jó lenne, 14 volt környéke, de annak a negatívja meg az indító és fényerő állítás között nincs fesz különbség. A fénycső része már ki van forrasztva... -
mezis
félisten

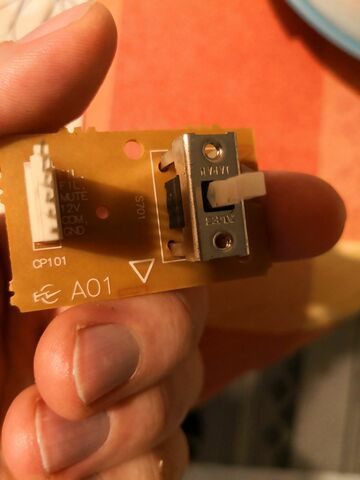

Talán az SPPH4 lesz a megfelelő.

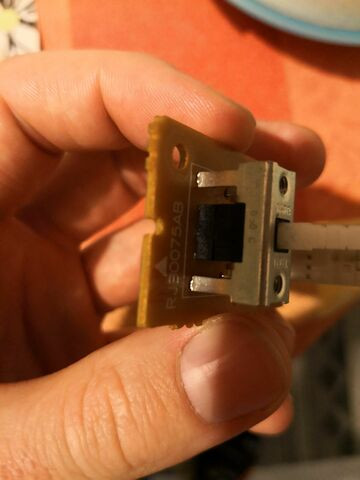

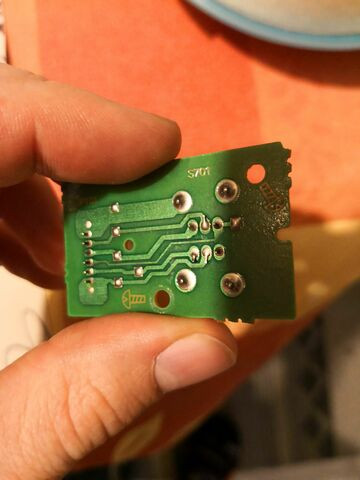

Addig is, amíg megérkezik, Ohm mérővel, lámpával ki kellene mérni, hátha működik még valamelyik fele vagy irányba. Mit mihez kellene kapcsolnia. Talán a 12V-ot a COM-hez NEM ! Vagy van valahol közben egy ellenállás is ?
Két áramkörös, kétállású kapcsoló lehet.
-
darvinya
titán
-
mezis
félisten
válasz
bandi0000
#68380
üzenetére

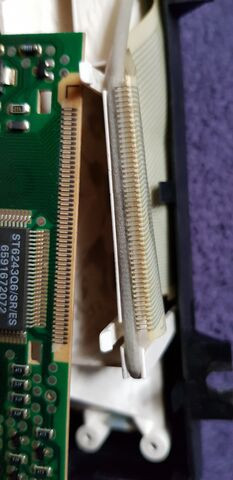

Ragasztást nem ajánlok. Akkor lehet, hogy csak rombolással lenne bontható és esetleg ragadna mindenhez csak a műagyag szorítóhoz nem.
Először is teljes portalanítás, finomabb szőrű ecsettel. (Korábbi képen mintha poros lenne a csatlakozó felület.)
A karmok alá vékony műanyag lemez, ami által a kontaktusok közelebb kerülhetnek egymáshoz. Már ha valami még alá fér.
Aztán a karmok mögé a szögletes lyukakból kellene megtámasztani hátulról a karmokat alkalmas vastagságú "fogpiszkálóval". Ezeket esetleg valami rugalmas, eltávolítható ragaccsal (szilikon ?) biztosíthatod kiesés ellen.
De csak nagyon óvatosan, fémre, kontaktusok közé semmi ne jusson ! -
darvinya
titán
válasz
bandi0000
#68372
üzenetére

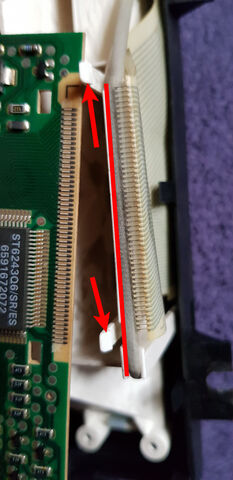

Kép alapján nem volt ragasztva, hanem műanyag kapoccsal rögzítették.
De nagy a lyuk amibe kapocsnak rögzülnie kellene, emiatt lecsúszik csatlakozó.Megpróbálhatod csatlakozóba plusz feszítő lapot rakni, ezáltal jobban ráfeszül a panelra.
Vagy panel alsófelén beragasztózni.
-
Attix70
aktív tag
válasz
darvinya
#68370
üzenetére
Nem firtattuk, hogy nem létezik csak éppen nem a vezetőképes ragasztó a jellemző. Nézzél meg egy alacsony hőfokon ömledő forraszanyag hőprofilját, hogy milyen hőfokon megy végre. A probléma az, hogy mindenre is válaszolsz holott nincs mögötte hasznos infó. Ha nagy mennyiségű hozzászólásra gyúrsz akkor azt máshogy kellene megoldani, mert így sok kérdező tévútra van vezetve. Csak arra kellene válaszolni amit biztosan tudsz.
-
#68369
terapeuta007
aktív tag
Gyula84
#68368
terapeuta007
aktív tag
válasz
Gyula84
#68368
üzenetére
ha csak SnBi akkor sokkal szarabb mint az olmos.
ez az snbi komyebben oxidalodik el a pákán mert alacsonyabb az olv pontja.
de a legnagyobb baj az az vele hogy nem nedvesiti a feluleteket vezetekeket rendesen.
szornyu vele dolgozni. vannak olyan snbi foraszok amikhez hozzaadnak egyeb otvozoket es javul a nedvesitesuk. de attol meg azok is szarabbak. -
Attix70
aktív tag
-
#68363
tordaitibi
veterán
kjani18
#68362
válasz
kjani18
#68362
üzenetére
Még ritkán de a lehetőség már adott USB-C porton, a Power Delivery megoldással. Intelligens, oda-vissza kommunikáció, vagyis 1 darab töltővel lehet tölteni a bluetooth headseted (pl. 5V 200mA) és ugyanez a töltő tud 20V 5A-t is. A rácsatlakoztatott eszközök függvényében.
-
darvinya
titán
válasz
kjani18
#68360
üzenetére
USB adat csatlakozásán levő kommunikáció(QC), vagy sima ellenállás, vagy rövidzár alapján tudja telo töltő elektronikája mikor mennyi Volttal és Árammal menjen a töltés.
Rövidzárt alap töltőnél az újabb és márkásabb telok max. 5V/1A megy a töltés.
S 1A-nél többet nem fog felvenni, még, ha 5V/10A-es a töltő.(#68362) kjani18
Persze, az is egy töltő és van benne elektronika.
Nem 12-15V töltöd a telot. -
kjani18
őstag
Hali!
Adott agy mobil, amihez 3A -es töltőt (gyorstöltő?) adtak gyárilag. Eme töltő elhalálozott/elveszett, így vettem a telót.
Simán PC -re dugva (USB) töltődik, de viszonylag lassan. Vennék töltőt, de nem igazán értem a rendszert. Ha a teló 3A -t "enne", az alaplap korlátozza az áramfelvételt? Mi van pl. egy 2A -os töltővel (USB táp)?
Honnan tudja a teló, hogy milyen tápot kap, milyen gyorsan tölthet? Csak a táp védelme határozza meg a töltés sebességét? És ha nincs védelem a tápban?
Milyen töltőt vegyek? Jó egy sima 5V 10A -es táp is? Vagy csak a teló gyári tápja/töltője? -
-
Volkov
senior tag
Sziasztok!
Tippeket/ötleteket szeretnék kérni:
Szalagkábelre hogy lenne érdemes smd alkatérszeket forrasztani? Leszedni illetve feltenni? Egy telefon szalag kábelén kellene egy műanyag csatit meg pár smd ellenállást cserélni.Erről lenne szó, kínai bácsi csatlakozó nélkül küldte:
Köszönöm!
-
And
veterán
válasz
DJ. Ru$y
#68352
üzenetére
Szerintem jól érted, de itt elsősorban nem valamilyen 'másodlagos kijelzésre' kell gondolni, sokkal inkább valamilyen magasabb rendű vezérlő- (tipikusan PLC-s) vagy adatgyűjtő rendszerre, ami képes ezeket az impulzusokat fogadni és feldolgozni, abból mindenféle kimutatást készíteni. Egyszerű mechanikus vízórán is láttam már ilyen impulzusadót, potenciálmentes kontaktus formájában, hasonló céllal.
-
-
DJ. Ru$y
nagyúr
Tudna nekem valaki segíteni abban, hogy a GAO 1 pólusú fogyasztásmérő bekötési rajzán a SO + - jelölés mit takar?
Ha csak fogyasztást szeretnék mérni rajta, akkor be kell kötni oda valamit mindenképpen, ha igen mit?Köszönöm.
-
And
veterán
válasz
old-dog
#68343
üzenetére

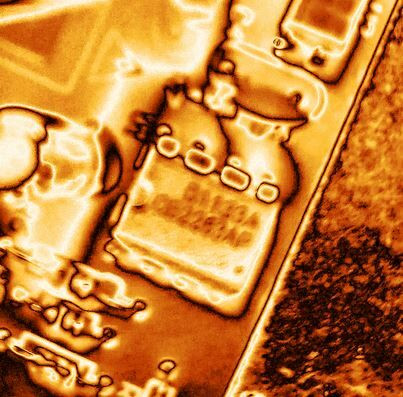

"[..] D1133A van ráírva"
Ja, alatta meg az, hogy - ha jól látom, mert majdnem olvashatatlan - OB2263, és utóbbi a típus, lásd az előbb linkelt adatlap 3. oldalát.
Mod.: mellesleg érdemes ilyenkor körülnézni az IC környékén is, mert bár lehet, hogy csak az ment tönkre, azért annak is van nem elhanyagolható valószínűsége, hogy ez csak egy másik hiba következménye. Márpedig van ott kapcsolófet, diódák, transzformátor meg egyebek is. -
And
veterán
válasz
old-dog
#68341
üzenetére
Az OB2263AP sokkal inkább egy létező típus (egyébként meg pont az IC-ről alig lehet valamit leolvasni azon a fotón), mert az valóban egy kapcsolóüzemű tápokban alkalmazható PWM-vezérlő: [link].
Hazai forgalmazót nem találtam, de például az eBay-en párszáz forintért lehet egy tíz darabos csomagot beszerezni. -
Ribi
nagyúr
válasz
Micsurin
#68336
üzenetére
Melyik rész amit nem értesz?
Ahogy te is leírtad 9,4247' * 10^(-5) = 0.000094247 az eredmény.
Bc végén lehagyta az m-et, amivel 0,09247 lesz, de később ő is jól számolt.
Y számításnál oda írta, hogy a Bc=1/Xc^2-vel, de nem azzal számolt, hanem simán beírta a 9,4247' * 10^(-5)-et amit te is írtál. Viszont megint lehagyta az milit az eredményből. Valamiért mind két helyről lehagyta.
Biztos fóbiája van.
G az annyi amennyi.
Majd I az 6*0,000267-el, hogy benne legyen a mili ami kimaradt és meg is van az 1.6mA.
Itt már nem hagyta le a milit.
Szóval csak a Bc és Y eredményekből is kihagyta a milit. -
-
PitLee
őstag
válasz
zsolti_20
#68330
üzenetére
A korábbi linknél van katalógus, abban szerepelnek adatok.
Függ hogy a villanymotor ami hajtaná milyen fordulatszámú, Pl: 2800,1400,900..f/min
ezt csökkenti a szöghajtás aminél, szintén több változat van áttételből 7.5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 60:1, 70:1, 80:1, 100:1,
majd ezt tovább csökkentik ékszíjas áttétellel
A pdf-es verzióban van még frekvenciaváltó és így lehet 3 és 12 fordulat percre lecsökkenteni a raklap asztal fordulatát.
Ha pl: a legnagyobb asztal fordulatszámot nézzük
(ami a való életben nem tudom használnak, nem-e túl gyors raklapnál, "ezért kéne valaki akinek van hasonlóval tapasztalata" kis átmérő csomagolásánál lehet nem gond)
12 f/min raklap asztal fordulatszám, és feltételezzük hogy ez a 100% a frekvenciaváltón, és hasráütésre az ábrán kb 4:1 az ékszíjáttétel akkor az 48 fordulat a szöghajtómű kihajtásánál, katalógus megnéz, 2800-as fordulatú motornál a 60:1-es szöghatómű 47 fordul.Ékszíj szerintem biztonsági okok miatt lehet, ha elakad valami vagy valaki akkor az hamarább megcsúszik, mint a lánc, passz.
-
zsolti_20
senior tag
-
PitLee
őstag
válasz
zsolti_20
#68322
üzenetére
Létezik többsebességű villanymotor is, az más kérdés, hogy van e rá szükség a pörgetésnél.
Érdemes pár kész termék adatait átnyálazni, videót nézni róluk és ez alapján belőni a fordulatot ami szerinted neked optimális.Lassítani, hogy a nyomaték is meg maradjon ilyen szöghajtásokkal szokás az iparban, és akkor nem kellenek kilowattok.
a linkek nem ajánlatok csak példák mire gondolok
-
Micsurin
nagyúr

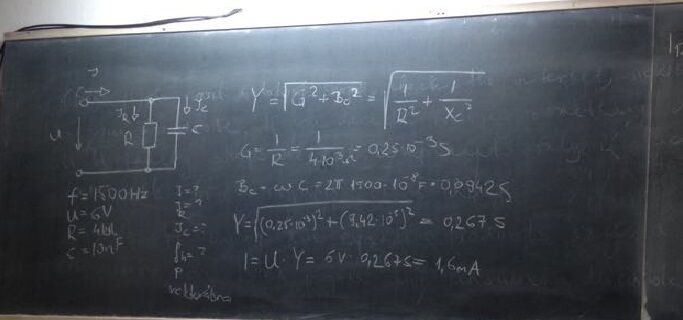

Akárcsak tavaly, ne haragudjatok de megint idióta elektro példa miatt kérdeznék!
Próbáltam a google de a párhuzamos RC körnél az istenért nem találok Bc-t... csoportársak meg akik ott voltak sem lettek okosabbak....
Valaki eltudná nekem mondani az a Bc miből keletkezett oda? Ugyanis elvileg biztosan jó (ha nem akkor is az lesz... szeressük ezt a tanárembert...), hiába kapok rá teljesen mást. (9,4247*10^-5-en lenne az ?
)
Köszönöm!
-
zsolti_20
senior tag
Egy fóliázó géphez ( wrap machine)-hez keresek villanymotort és meghajtást. Kb 400-500kg-ról lene szó amit megkellene forgatnia szép lassan. Egyenlőre nézelődök, de ezek a motorok igérkeztek a legjobbnak. Esetleg FIX forgással még megoldható áttétel segítségével. Ara gondoltam, hogy egy motor első és hátsó lánckereket beszereznék. A kisebb menne a villanymotorra a hátsó nagy fogszámos pedig a forgatni kívánt raklap alá. Ehez könnyen találnék még láncot is.És mivel ezek motorokhoz vannak tervezve (mármint rendes belső égésű sport,cross,túra mpotorokhoz), ezért bírnia kellene ezt a kis sebességű forgást is.
-
-
#68317
kuyarashi
őstag
Balázs1621
#68316
kuyarashi
őstag
válasz
Balázs1621
#68316
üzenetére
Nekem is hasonló problémám van. Volt, hogy vasmagos trafót és volt, hogy sima dugasztápot próbáltam a hangfalamba dugni. Mindkét esetben továbbra is sistergett. Ha kihúzom a 3.5-es jack jelkábelt, akkor általában felerősödik a búgás, sőt van, hogy véletlen kábelmozgatás hatására (pl.: lábbal) változik az intenzitás. Az ilyet negyed órás játék' követi, mire sikerül úgy pozicionálni a kábeleket, hogy maximálisan minimalizálni tudjam a zajt. Azonban teljesen soha nem tűnik el. Éjszakára le is szoktam kapcsolni az elosztót, hogy ne zavarjon.
-
#68315
PHM
addikt
Balázs1621
#68314
PHM
addikt
válasz
Balázs1621
#68314
üzenetére
Zárd rövidre a bemenet(ek)et, ha így is búg, lehet próbálkozni
a pufferkondik cseréjével. Előfordulhat, hogy maga a trafó búg,
ezt rezgéscsillapítókkal, vagy a trafó cseréjével lehet csökkenteni. -
#68314
Balázs1621
senior tag
Balázs1621
senior tag
Igen, ha mindent lecsatlakoztatok, akkor is búg.
-
#68313
mezis
félisten
Balázs1621
#68312
mezis
félisten
válasz
Balázs1621
#68312
üzenetére
Ha üresen van a bemenet, akkor is búg ?
-
#68311
Attix70
aktív tag
Balázs1621
#68306
Attix70
aktív tag
válasz
Balázs1621
#68306
üzenetére
Szerintem valami hurokgerjedésed lehet. Földelt a tápkábele?
-
jozsi252
veterán
válasz
Adamo_sx
#68309
üzenetére
Na ez nem is volt eszembe. Ha legközelebb megszorulok ilyen szempontból akkor ezt fogom csinálni, köszi a tippet!
(#68308) Vladi
Köszi neked is, akkor nem nyúlok hozzá.
Aliexpress-ről úgyis akartam rendelni érvéget, és olyan 600-650ft-ba kerül 400db. 100-100db 0.5-0.75-1-1.5mm2-es. Gondolom ilyet lehet nyugodtan, nem olyan dolog ami a szar minősége miatt bármi bajt okozhatna? Wago-ból tudom hogy vannak hamisítványok is pl. azt mondjuk nem vennék Kínából, bár gondolom annál sincs olyan sok hibalehetőség.
-
jozsi252
veterán
Kellett szerelnem 0.75-ös 3 eres kábelt, viszont a boltba elfogyott a 0.75-ös érvéghüvely, így 1mm2-es kábelre valót vettem. Rá is raktam rendes krimpelővel, kézi erővel nem tudtam belőle kihúzni a kábelt, szóval elvileg fogja.
Szerintetek érdemes beszereznem 0.75-ös érvéget és azzal megcsinálni újra a vezetékeket, vagy így hogy nem tudtam kihúzni nem kell attól tartani hogy valami gond lenne? -
#68306
Balázs1621
senior tag
Balázs1621
senior tag
Sziasztok!

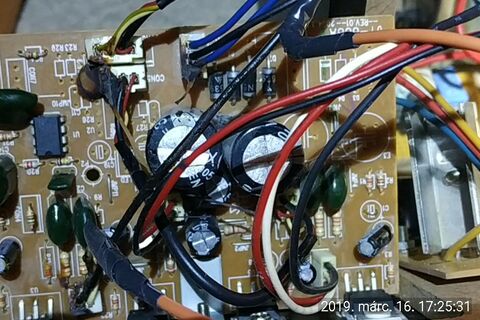

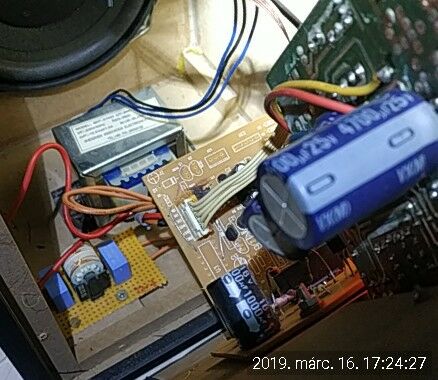

Van egy Logitech X-540 -es hangrendszerem. Nem mai darab, subwoofer felől elég hangosan búg. Mit lehetne vele kezdeni? Elektrolit kondikat kicserélem az javíthat a dolgon?
-
Teasüti
nagyúr
Eegen, tudom vannak ennél hatékonyabb LDO-k is, de ez már be van ültetve, így max vmi azonos lábkiosztású jöhetne szóba. Gondoltam egyszerűbb keresni akkor már egy passzoló diódát. Ezek szerint rosszul emlékeztem, de úgy rémlik egy 0,6V drop már necces lenne. Ha lehet hinni annak a doksinak, akkor elvileg mennie kéne egy 1N5819-el.
Köszönöm! -
kuyarashi
őstag
-
And
veterán
válasz
Teasüti
#68301
üzenetére
Az AMS1117 adatlapja szerint a dropout tipikus értéke 1,1 volt, legfeljebb 1,3V (a 3,3V-os kimenetű típusé is). Vagyis tipikusan 4,4 volt, legrosszabb esetben 4,6 V kell a bemenetére, nem több, és ez az adat 800 mA-es kimenőáramra igaz. Kisebb terhelésnél a dropout is kevesebbre adódik, bár erről csak egy másik pdf-ben találtam adatot: [link]. Itt az látszik, hogy fél amperes terhelésnél mindenképp < 0.9 V-ra adódik a drop. Amúgy meg léteznek ennél kisebb dropout-értékű LDO-k is.
Annyira kis nyitófeszültségű (szobahőmérsékleten, néhány száz mA-es áramnál) schottky-diódát nem igazán lehet találni. -
Teasüti
nagyúr
Szép estét!
Ismertek olyan furatszerelt Schottky diódát, ami kb fél amper terhelhetőségű és a Vf nem több, mint 0,2V?
5V-os táphoz kéne egy egyenirányítás és ams1117 3,3 stab kockához, aminek papír szerint minimum 4,8V kell a bemenetére. Mikrokontrollert táplálnék vele.
Köszi!
Azt már nem tudom hány led van egy soron, nem ma csináltam. Van rakat step down panelem, több mint 1W-os ellenállásom
Vagy mekkora ellenállás kellene a panel elé? (Mármint a led driverhez)
én forrasztottam pillanat pákával! ilyen szalagon és nem nagyon lett baja a műanyagnak
