mezis
félisten
válasz
vtechun
#71599
üzenetére
Csak próbához: Okos konnektorba egy ócska, de működő telefon adapter. Az adapter 5V-jára kötsz egy 3V-os relét+a 2V-hoz egy ellenállást.
A relé megfelelő kontaktusait pedig az 1-8 kapcsokhoz. (Az okos konnektor csak egy impulzus erejéig legyen bekapcsolva.)Mostanában teszteltük egy Ditec márkájú kapunyitó saját távvezérlőjét a dobozban lévő eldugott antennájával. 25 - 30m-ről simán működött. Az okosodra lesz visszajelzés arról, hogy kapud tárva-nyitva ?
-
vtechun
veterán
Sziasztok!
Tudtok ajánlani olyan wifis "okos" kapcsolót, amivel meg tudom oldani, hogy a Q60A kapunyitóm 1-8-as sorkapcsaira rákötve kapcsolást tudok bevinni az elektronikának, amire elkezdi kinyitni a kaput? Jelenleg van már okoskonnektorom, azzal nagyon jól meg lehet oldani, hogy: "Hey Siri! Switch on!" és akkor áram alá helyezi magát. Aztán a cél az lenne, hogy "Hey Siri! Open the gate!"
Köszi!
-
#71598
tordaitibi
veterán
cigam
#71596
Ezt igy nehez lesz ha nincsenek alapismereteid az induktiv alkatreszekrol de nekifutok.
Nem zarod rovidre.
A tekercs induktiv, azaz amikor rovidrezarod a veget, az aram erosen kesleltetve alakul ki. Mire eljut pl. 1 amperig, a fet kikapcsol. A megszakado korben az induktivitas lorugasszeru feszultsegimpulzust produkal (kb. igy mukodik az auto gyujtotrafo) amit a gyors dioda egyeniranyit. Ez masodpercenkent 100kHz nagysagrendben jatszodik le, letezik MHz eszkoz is,
megfuszerezve PWM-mel, vagyis kis teljesitmenyigenynel nagyon kicsi zarasido---kicsi kimeneti aram es feszultseg, teljes terhelesnel nagy kitoltesi tenyezo, nagy impulzus---nagy kimeneti terhelhetoseg.A pfc elonye hogy a halozat fele elegge konstans terhelest mutat, illetve ez nem.pontos megfogalmazas, hogyan is irjam le,
egy mezei kapcslouzemu tap indul egy graetz+pufferrel.
A puffer feltoltodik, a tap terhelesnel veszi kifele a pufferkondibol az energiat.
De. Ott a gebasz hogy csak joforman a szinusz sapkaja van hasznalva a puffer toltesere. Alatta a halozat terhelese nulla. Ez nagyon eltorzitja az eroatviteli eszkozok, transzformatorok jelleggorbejet.
A pfc a teljes szinusz alatt terhel, kb. mint egy ohmos futoszal, olajradiator. Ez az elonye, a szolgaltatonak konnyiti meg a dolgat az energiaatvitelben. Cos firol meg az egyeb, nagyon durvan a szinuszt torzito esemenyekrol egyelore szo sem esett de maris erzekelheto hogy tavol vagyunk a kapcsolouzemu tapegysegekkel a konnyed elektromos atviteltol, pl. a divatos hajszarito szabalyozas, miszerint egy diodaval csokkentik a teljesitmenyt, a trafonak hatalmas pofon, felszinuszos gerjesztes, egyenaramu atvitelre kenyszerul, a vasmag nem szimmetrkusan magnesezodik stb. -
válasz
JóGéza
#71595
üzenetére
Értem én hogy a nevében benne van, és általában ugyanúgy 3 lába van, de attól még nem keverendő a szezon a fazonnal. Másképpen működik (csak egy pn átmenete van), más a jele a kapcsolási rajzokon,...
De igazából arra vagyok kíváncsi miért( és mikor) zárják rövidre vele a bemenő tápot.
-
-
Na a PFC-nél mindjárt el is akadtam:
Miért is jó, ha a +/- ágat rövidrezárjuk a FET-el? -
#71591
pjen
félisten
rednifegnar
#71588
pjen
félisten
válasz
rednifegnar
#71588
üzenetére
van két 10 es és egy 16 os kismegszakítóm.3 fázis.De mindíg variálni kell.A 16 oson van a sűtő és pár apróságAz egyik tizesen a mosó gép és apróságok.A másik tizesen a mosogató gép és szintén apróságok.Tehát a bojler egyik fázisról se tud gond nélkül működniA légvezetéken még jön a H tarifa:16+10+10A.Bővítéshez azt is cserélni kéne.Nem túl egyszerű.Most egy időzítővel lekapcsolom a bojlert reggel 8 tól háromig,
-
#71590
mezis
félisten
rednifegnar
#71588
mezis
félisten
válasz
rednifegnar
#71588
üzenetére
"...random idopontokban van csak delej, nalunk az elmu idorol idore allitgatja a kapcsolasi idoszakokat, van hogy nagyon rovid ideg, vagy csak nagyon keson kacsoljak."
Én úgy tudom, hogy a hálózat terheltségének függvényében kapcsolgat azért, hogy a terhelés közel egyenletes legyen. -
#71589
tordaitibi
veterán
rednifegnar
#71588
válasz
rednifegnar
#71588
üzenetére
"en akkor mar bizti bovitest kernek, 16A az nem sok, foleg 1 fazison, de ugy tom 32-re kulonosoebb cirkusz es koltseg nelkul bovitik csak kervenyezni kell."
Elvileg pontosan ahogy irod, alanyi jogon 32A jar de:
Nalam volt elmus villanyasz a nyaron mert 173V feszultsegem volt a hazba amikor a villanysutot bekapcsoltam. Az oszlopon ment szet a kotes, megcsinalta es kerdeztem tole a 32 ampert, 25 van jelenleg.
Mar elo is vette a csere kismegszakitot amikor meglatta az 1960 koruli villanyoradobozt es a tetokivezetot meg a bejovo madzagot es azt mondta, ebbe o nem teszi be a nagyobb automatat.
Kerdeztem, mennyibe fajna, 150ezer feletti arat mondott, tetotarto, levezeto, betap csere, merohely szabvanyositas etc.
Vagyis nem olyan egyszeru minden esetben a bovites. -
#71588
rednifegnar
senior tag
pjen
#71586
rednifegnar
senior tag
nem ertek hozza de sztem alacsonyabb feszultsegen nem nagyon fog futeni. nem egyszerubb venni bele egy kisebb futoszalat? a beszerelesuk egyforma szokott lenni, csak rovidebb fizkailag.
mezis: az akkor jo ha amugy is van, de kiepitettni nem tom mennyi. kell ora, vezerlo, bizti, kulon halozat. nekem van ugyan, de annyira nem nagy sporolas, ha nem lett volna akkor nem epitetnem ki. raadasul random idopontokban van csak delej, nalunk az elmu idorol idore allitgatja a kapcsolasi idoszakokat, van hogy nagyon rovid ideg, vagy csak nagyon keson kacsoljak.
en akkor mar bizti bovitest kernek, 16A az nem sok, foleg 1 fazison, de ugy tom 32-re kulonosoebb cirkusz es koltseg nelkul bovitik csak kervenyezni kell. -
#71586
pjen
félisten
rednifegnar
#71583
pjen
félisten
válasz
rednifegnar
#71583
üzenetére
30 éve volt 120 literes bojlerom 1200W os fűtő betéttel,nappali áramon.Bőven elég volt.A mostanit se használjuk csak zuhanyozásra.1200W fűtés bőven elég lenne,azért gondoltam valamilyen feszültség csökkentőre.Például egy trafóra ami 130 voltot ad le.Vagy egy vezérele nullátmeneti kapcsoló,esetleg egy félhullámú egyenirányító.Nem kéne kapcsolgatni és mehetne sütés közben is.
-
#71581
#90088192
törölt tag
tordaitibi
#71568
#90088192
törölt tag
válasz
tordaitibi
#71568
üzenetére
Köszönöm
A többi mar csak programozás kérdése
-
pumatom
aktív tag
Sziasztok!

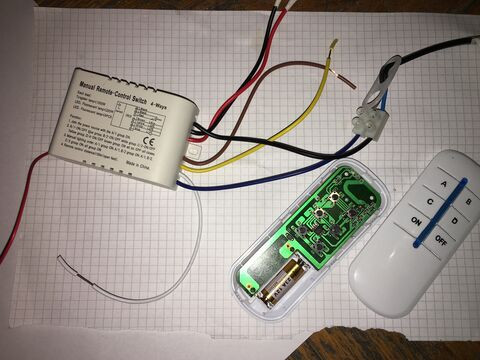

Vettem a napokban egy 4 csatornás "remote control switch"-et (a képen látható).
Nem volt egy drága dolog (3e ft), de gondoltam, hogy kipróbálom mielőtt beépíteném.
Az a problémám, hogy a távirányító csak 10cm-ről vezérli az egységet (a gyártó által írt 30m [nyílt terep] helyett).Az lenne a kérdésem, hogy lehet valahogy az antennát vagy az egységet erősíteni, hogy működjön legalább 5m-ig az adás-vétel?
(A kötés biztos jó, mert közvetlen közelről tökéletesen működik a szerkezet.)
-
#71577
pjen
félisten
tordaitibi
#71574
pjen
félisten
válasz
tordaitibi
#71574
üzenetére
Köszi.Vannak 700V-50A tirisztorjaim,abból kettőt kettőt felhasználva tudok triakot modellezni és még hűtés sem kell.
-
#71575
cigam
titán
tordaitibi
#71573
válasz
tordaitibi
#71573
üzenetére
Köszi! Most ezt olvasom, hogy kb hogyan néz ki belülről.
-
#71574
tordaitibi
veterán
pjen
#71572
-
#71573
tordaitibi
veterán
cigam
#71569
-
#71572
pjen
félisten
tordaitibi
#71570
pjen
félisten
válasz
tordaitibi
#71570
üzenetére
Ez a két nullátmenetes kcsoló megoldás jó nak tűnik.
-
#71570
tordaitibi
veterán
pjen
#71566
Diódás megoldásoktól én mereven elzárkózok, pláne ekkora teljesítményeknél.
Biztosan nagyon örül az utcai köf kif trafó a több kW asszimetrikus mágnesezésnek, én betiltanám az összes ilyen hajszárítót stb.Mezei módszerekkel nem tudok szolgálni a probléma megoldásában,
legkorrektebb lenne ha a bojleernek lenne egy kisebb teljesítményű fűtőszála is és ilyenkor az menne.
Transzformátor az korrekt de nem olcsó és nem kis méretű, hacsak nem kallódik otthon nálad pár darab.
Ami házilag megoldható,
két nullámenet vezérelt triakos kapcsoló, egy bistabillal vezérelve, a kettő közötti kitöltési tényezővel lehetne játszani.
Pl. 5 másodpercből 3-mat a sütő, kettőt a bojler menne. -
#71569
cigam
titán
tordaitibi
#71567
válasz
tordaitibi
#71567
üzenetére
Most egy sincs előttem, csak próbálok ismerkedni a lehetőségekkel.
-
#71568
tordaitibi
veterán
#90088192
#71560
válasz
#90088192
#71560
üzenetére
Nullátmenet detektor legegyszerűbben a kimeneti graetz pozitív pontjáról vehető, előtétellenállásal aminek a másik végén 2-3 sorbakötött dióda megy a negatívra. Ezzel egy földelt emitteres npn tranzisztort nyitogatva kész a nullátmenet detektor.
Megfelelően méretezett bázisáram osztóval a diódák is elhagyhatók, a graetz ügyis ejt magán 1,2v körül.
Ha itt nulla van akkor épp nullátmenet van, ha a pozitívból nullába átmenetet detektálod akkor megvan a színusz eleje.
A többi időzítés kérdése, lévén a periódusidő stabil és színuszról van szó.
Vagy a szekunderről egy dióda, itt szoftverből kell megoldani hogy az 50Hz-ből 100Hz-re számoljon viszont zavarmentes jelet kapsz. -
#71567
tordaitibi
veterán
cigam
#71563
Persze hogy lehet csak kéne a tápod rajza.
Vagy legalább a vezérlő ic-t kéne tudni, a KA és a TL az 1. láb a referencia, az SG vezérlőnek a 17. láb stb.Nagyon régi tápnál van hogy egy optocsatoló ledjére mennek a leosztott feszültségek. Zömében ilyen kivitelűek a telefontöltők, laptopadapterek, ledtápok is.
-
pjen
félisten
Van egy bojler ami közösen használ egy 2000w os villany sütőt egy 16 amperes kismegszakítóról.Egyszerre a kettő nem megy,pedig néha jó lenne.A bojler áramfelvételét csökkenteném,toroid trafóval,valamilyen félvezetős fázis hasítóval,esetleg egy nagy áramú diódával.Tudom lassabban melegítene,de az nem baj.Szerintetek mi lenne a legjobb.Más ötlet is jöhet.
-
sysrq
őstag
Kis segítséget kérnék, ilyen soft startot szeretnék a 12V-os led szalagomhoz, Kínából rendelném (Ali, BG, GB) de nem tudom hogyan keressek rá, mindig motorindító PWM-eket dob. Kisegítene valaki egy linkel?
-
#71563
cigam
titán
tordaitibi
#71561
válasz
tordaitibi
#71561
üzenetére
Köszi!
Esetleg van tipped értelmesebb dologra, mint elfűteni azt az 1A-t?
Eszméletlen, hogy aliexpressen ilyen is van. -
#71562
PTomi92
aktív tag
tordaitibi
#71555
PTomi92
aktív tag
válasz
tordaitibi
#71555
üzenetére
Köszönöm a tippeket! A hestoreba mentem tegnap de az csak webáruház sajnos. A többi jónak tűnik, a 17ker még közel is van!
-
#71561
tordaitibi
veterán
cigam
#71559
Mivel a legtöbb pc tápnak 1 azaz egy feszültségreferencia pontja van, ehhez képes szabályoz, ezt igyekszik tartani, a kimenet viszont 2 darab, az 5V és a 12V.
Ez a két kimenet egy közös pontra csatlakozik feszültség osztókkal , olyan 60-70%-ban az 5 voltot és 30-40%-ban a 12voltot látja itt a táp szabályzója.
A pc-ben ezek együtt vannak terhelve, így a megoldás működik de ha csak a 12 voltot terheled, az nem lesz túl stabil, terhelésre esni fog mert az 5voltos ágat is figyeli, mivel ott nincs semmi feszültségesés így a szabályozás nem tud pontosan korrigálni, negyobb terhelésre jócskán esni fog a 12v kimenőfeszültség hisz az 5V az változatlan, üresjárásban megy.
Beterhelve valamennyire az 5 voltos ágat is, helyreáll a rend.Korrekten is meg lehet csinálni egy pc tápot, a közös osztáspontról elbontani az 5V ágat és az osztót átméretezni a csak 12 voltos ágra, így tökéletesen stabil lesz.
Valamint a referenciaosztót változtathatóra megcsinálva (potenciométer) ésszerű, minimális keretek között változtatható lesz a kimenő, 10-11 volttól 14-15voltig. -
#71560
#90088192
törölt tag
tordaitibi
#71551
#90088192
törölt tag
válasz
tordaitibi
#71551
üzenetére
Hello
Koszi, alapötletek megvannak, inkább a RAMP signal kiváltásával van bajom, mert ugye kell egy 0 átmenet jel, amihez majd kitalálja a PIC vagy CPLD hogy akkor most mikor kezdjünk el a tirisztort kinyitni.
Ez lenne az alap amiből kiindulok, ami lényeges lenne amit most a műveleti erősítő csinál azt egy az egybe ki akarom váltani.
-
A PC tápegységét gyakran alakítják át más célokra (12/5V-os tápegység kísérletezni, LEDvilágytásnak, stb...).
Miért szoktak az 5V-os ágba eg 10W 5ohmos ellenállást tenni? pl [link] -
draco31
veterán
Hello!
Ismerős a nyakamba sózott 2db egyedi építésű akvárium világítást. A hibák láthatóak a képeken, nem szerették a párás levegőt.
Aki készítette, már nem él, így lettem én a kiszemelt javító.
Két kérdésem lenne.
Hogy rögzítsem az új ledeket?
Ha meleg ragasztóval szigetelném a forrasztásokat, akkor is megtörténne ez, ami most lett velük?
kép1
kép2
kép3
kép4
kép5 -
#71557
tordaitibi
veterán
cool13
#71556
válasz
cool13
#71556
üzenetére
A csajszika jelzőt becéző, mármár kedves stílusba gondoltam, nem bántóan.
20 éve járok hozzá apróságokért, előtte ha emlékeim nem csalnak a férje vitte a boltot, CB rádión is le lehetett szólni Lacinak hogy van-ez meg az épp a boltba. Sajnos Laci meghalt és a "csajszika" viszi tovább a boltot.
Hogy sarokházat nem vesz a haszonból az tuti, le a kalappal hogy még kitart és nem zárta be az egészet már rég. Olyan utolsó mohikán féleséget látok benne. -
#71556
cool13
őstag
tordaitibi
#71555
cool13
őstag
válasz
tordaitibi
#71555
üzenetére
Ezt a "csajszika"-t azért átgondolnám. Nagyon kedves hölgy, az tuti.
tsu meg próbálom.
-
#71555
tordaitibi
veterán
PTomi92
#71553
válasz
PTomi92
#71553
üzenetére
Ha a 17. kerület még játszik,
Legitron, a Rákoskeresztúr városközpontba van, az önkormányzattal szemben az emeletes házak aljába egy kis üzlethelyiség.
A csajszika tök normális, a nincs valami és nem túl egzotikus a cucc akkor pár napon belül be is szerzi,
átlag cuccok, ellenállások, kondik, félvezetők-ledek, forrasztási-szerelési segédanyagok, próbanyák stb. azonnal a polcról vihetők.
GoggleMaps poi:
https://goo.gl/maps/hdSGuEHGKQHSePDs6 -
ecaddsell
aktív tag
válasz
PTomi92
#71553
üzenetére
Pl. (de ennél több is van, de azt ne várd el, hogy pont ott legyen ahol te laksz):
http://hestore.hu/
http://lomex.hu/
http://konthaelektro.hu
http://hqelektronika.hu
Lehet nincs annyi mint 25 évvel ezelőtt, de akkor volt normális ipar is meg hobbisták tömkelege hozzá. Ma azért kevés dolog van amit gazdaságosan lehet itt gyártani.
(A többsége aki ezzel foglalkozik egyébként nagyon le van maradva, mind technológia mint szerszám/műszerezettség terén. Igazából aki ebből él az főként javítással foglalkozik és ahhoz van esetleg jobb cucca.) -
PTomi92
aktív tag
Sziasztok!
Tudtok olyan boltot Budapesten, lehetőleg a xvi. kerület környékén ahol nyomtatott áramköri elemekhez tudok kondenzátorokat, ellenállásokat venni rögtön polcról? Nem internetes webáruházra gondolok ahol 1 hét megrendelni a legkisebb hülyeséget is hanem olyan helyre ahol esetleg még az eladótól is lehet kérdezni, egyszóval egy régivágású hobbielektronika boltot. Vagy ezek teljesen kihaltak már?
-
#71551
tordaitibi
veterán
#90088192
#71549
válasz
#90088192
#71549
üzenetére
A lenyeg hogy a tirisztor gyujtasi idejenek szinkronizalva kell lennie a 100 Hz szekunder valtakozoval es a szinuszon kell tologatni a gyujtasi idopontot.
Hogy ezt pic-kel, icvel, tranzisztorral, fakanallal vagy kisbicskaval vitelezed ki, az a mukodes szempontjabol mindegy.Nem art meretezett szekunder feszultseg valamint valamilyen aramkorlatozo, ez lehet nemlinearis elem vagy a transzformator szorasat kell meretezni mert egy a szinusz elejen-tetejen begyujtott tirisztor az begyujt es vezet, nem szarakodik es ezert attol a pillanattol kezdve nem is kapcsolhato ki, azaz aramkorlatozasra igy alkalmatlan.
Vagyis de, de szerintem nem ohajtod elbonyolitani kondenzatoros kenyszeroltassal a muvedet.
-
#71550
tordaitibi
veterán
Aryes
#71547
-
#90088192
törölt tag

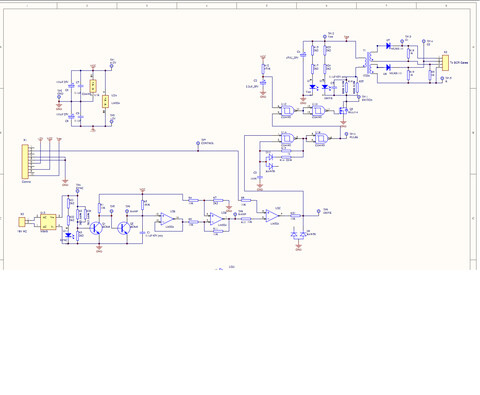

Hello Mindenkinek
Lenne egy kérdésem ami több:
- Szeretnek egy akkumulátor töltő építeni ami Tirisztoros hídkapcsolásban.Ezt szeretnem szabályozni hogy a kimenő feszültség állítható legyen így áramkorlatozás is megoldható.
A szabályzásért felelős egyen egy CPLD vagy PIC mikrokontroller lenne direktben(Csatoló transzformator meg erősítő)
Valaki csinált mar ilyet?
-
cool13
őstag

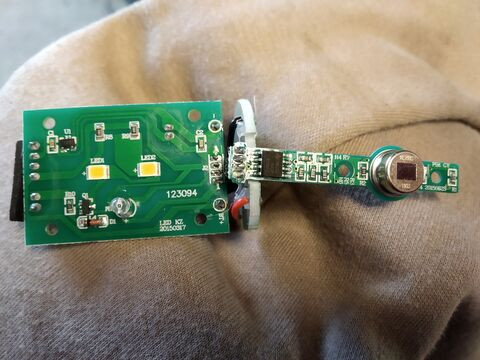

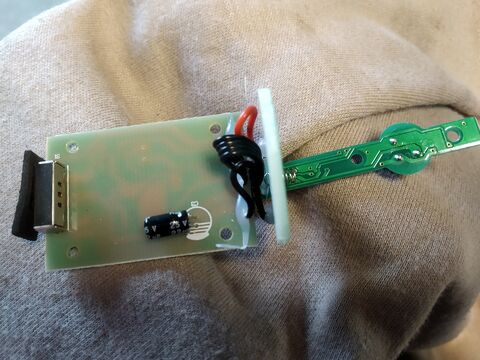

Sziasztok! Van egy mozgásérzékelős kis éjjeli fényem. Érzékeléskor fél percre felkapcsol. Ezt szeretném hosszabbá varázsolni akár fix akár potenciométer segítségével állíthatóan. Mely alkatrész felelhet ezért? Sejtésem kondi vagy ellenállás lehet, de ennyire nem vágom a dolgot.
-
#71547
Aryes
nagyúr
tordaitibi
#71545
válasz
tordaitibi
#71545
üzenetére
Basszus, tényleg...
Ahhoz, amit én írtam, párhuzamosan kellett volna, hogy kötve legyen a 3 db elem, ugye?
A kék betű link lett volna? -
#71545
tordaitibi
veterán
Met
#71542
A leggyengébb lassan lemerült nulla voltra majd mivel a másik kettő még bírta, így szépen át is polarizálódott azaz megfordult a polaritása a körben folyó áramtól.
Gondolom ezt nyugtázta a leírt eseménnyel. -
brembo
aktív tag
Sziasztok,
Felszereltem egy kültéri ledsort, amelyet egy időzítős dugalj vezérel, pontosan ilyen. Viszont, amikor az időzítő kikapcsol, nem teljesen szűnik meg az áramellátás, éppen hogy halványan, de továbbra is világít ledsor. Ez normális? Mi az oka? Egyébként két ilyen dugaljam is van, mindkettővel ez a helyzet. -
Ezért nem szabad új elemet használttal keverve használni, mivel az új a feszültségkülönbség miatt elkezdi visszatölteni a - nem tölthető - használt elemet. Ha mindkét elem AA lett volna, talán a régi elbírta volna a töltőáramot, de úgy tűnik az AAA elemnek már sok volt, és fejlődött benne egy kis gáz. A többit meg láttad.
Ráadásul az a félig használt elem szerintem nem félig, hanem egészen le volt már merülve, ha a 3 elem összesen nem érte el a ledek nyitó feszültségét, ami még fehér ledeknél is 2,5-3V körül van. Szerencse, hogy az elemek az átalakító hüvelyben voltak, akár baleset is lehetett volna... -
Met
nagyúr
Sziasztok!
Nem találtam jobb topikot a kérdésemnek.
Miért pukkan el egy elem?Van egy ledes fényfüzérünk, 3 db AA-s elemmel lehet működtetni.
Tavalyról (karácsonyi világítás) maradt egy marék félig használt AAA-s elem (Aldis cucc), mivel viszonylag sok ledes cuccunk van, ezért vettem olyan hüvelyt ami AAA-ból csinál AA-s méretet.
Beleraktam 3 db öszvér elemet az említett világításba, nem kapcsolt be, az egyik öszvért kivettem és beraktam helyette egy új AA-s elemet (Aldis ez is).
Bekapcsolt, majd pár óra múlva egy pukkanás kíséretében elsötétedett.
Az egyik öszvér elemből kifolyt a sav.Ez hogy lehet? Ilyennel még nem találkoztam. Sav kifolyással igen, de nem pukkant el egyik sem.
A két méretű elem nem azonos teljesítményű? Elvileg mindkettő 1,5V
-
#71540
vtechun
veterán
tordaitibi
#71513
vtechun
veterán
válasz
tordaitibi
#71513
üzenetére
ha 4-5 óra alatt leég, akkor melegszik közben. nem? vagy kössek sorba vele egy izzót aztán nézzem nyugalmi állapotban izzik-e?
ill a korábbi képen a q60a felirat fölött van valami 3 kábel, ami a gyári leíráson nem látható, az mi lehet?
-
-
And
veterán
válasz
#68216320
#71534
üzenetére

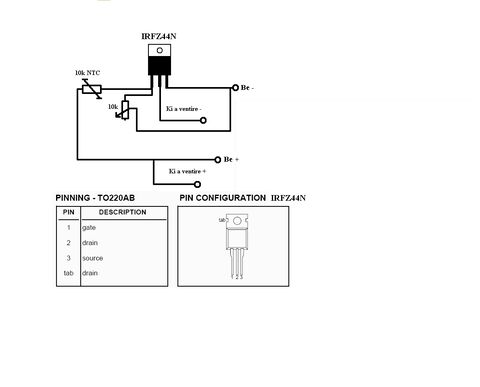

NTC = NTK, ami valóban termisztor negatív együtthatóval, vagyis a hőmérséklet növekedésére az ellenállása csökkenő (és erősen nemlineáris) értékű. A 10k ohm a szobahőmérsékleten mérhető jellemző ellenállása. Ilyen "10k NTC" alkatrészt keress, fizikai megjelenési formája többféle lehet: tárcsa 3..5 mm átmérővel, vagy épp cseppforma. A konkrét karakterisztika többféle lehet, ebben az alkalmazásban nincs nagy jelentősége.
Mosfet: a disszipáció a ventilátor áramának / névleges teljesítményének függvénye, egy 200mA (@ 12V) os venti mellett nagyságrendileg fél wattnyi hőt termelhet legrosszabb esetben, amivel a tok hőmérséklete külön hűtés nélkül kb. 60 °C lesz. -
#68216320
törölt tag
-
-
ggggg5
csendes tag

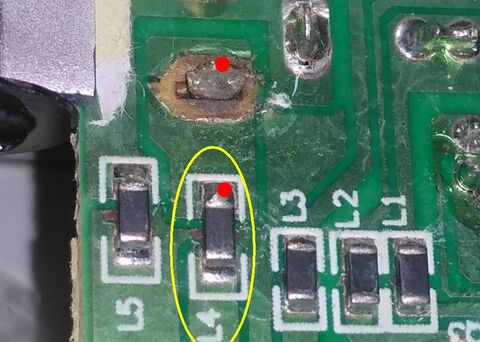

A képen látható csonk a tápdugó miatt mozog így hiába forrasztom a laphoz, újra szét fog menni. Vezetékkel szeretném megoldani.
Kérdésem, hogy mennyire lehet hőálló az L4 mert akkor inkább oda forrasztom a vezeték végét, mint csiszolgatni kis helyen a nyáklap bevonatát (1 cm van a két pont között).
-
detroitrw
addikt
Sziasztok!
Thermistort cserélnék, itt mire kell figyelni? jelenleg egy "NTC 5D-9" (5ohm, 3A) van a nyákon, ezzel helyettesíthető?: "Epcos B57237S0509M" (5ohm, 5A)
MOV (varistor) cserénél meg a "STE 14D471K" (300/380) helyett egy ilyet tudnék szerezni: "Epcos B72220S301K101" (300/380), azért linkeltem be az adatbázisukat mert van még pár adat amibe különböznek, nem tudom azok mennyire számítanak (A,J,W,pF)
Köszi a segítséget
-
válasz
Tankblock
#71525
üzenetére
Nem, nincs
Én nem sokat szórakoztam a termosztát rögzítésével. Ragasztó szilóval egyszerűen felragasztottam a falra. Körbe kapott egy keveset, odanyomtam, egy perc után már nem akart lejönni. Bár én új dobozt raktam be a kapcsoló alá (a wifis termosztátom egy fali kapcsoló alatt van), de hát mikor, ha nem vasárnap jutott eszembe faragni, és nem volt, csak sima dobozom.
Tekintettel arra, hogy fali kapcsolót akkor bontja meg az ember, ha cseréli, a ragasztás szerintem bőven járható út. Csak legyen stabil alatta a festés (mivel nálam új dobozba ment, kijavítottam körülötte, és a glettre van ragasztva, majd az előlapot levéve javítottam a festést, így a javítás sem látszik, a glett meg nagyon ragaszkodik a falhoz).
-
#68216320
törölt tag
válasz
darvinya
#71522
üzenetére
Igen ez volna a legegyszerűbb, de én szeretném a legkevesebb hőingadozást és leghalkabb üzemmódot.
Ezt viszont úgy tudnám csak elérni, ha kis hőmérséklet emelkedésnél nem kapcsolom teljes sebességre még a ventillátort. Arra gondolnék, hogy talán 3-4 fokozatban mehetne. Így csak erős túlhevülésnél menne maximális fordulaton. Ami előfordulhat, ha éppen áramszünet esetén nagy teljesítménnyel mennek a fogyasztók. Viszont alaphelyzetben csak kis teljesítménnyel üzemelnek a fogyasztók, ezért szünet esetén nem kellene a nagy fordulat sem.[link] - ez például nem jó megoldás erre?
-
#68216320
törölt tag
Sziasztok. Vagy egy szünetmentes tápegységem, amiben a 6cm-es 12V-os ventillátor folyamatosan üzemel, teljesen feleslegesen. Gyakorlatilag hideg levegőt fúj alaphelyzetben, töltés közben. Kizárólag akku-ról használat közben van valami kevés melegedés.
Szeretném megoldani, hogy mondjuk ~7-12V között hőfok függvényében növelje a feszültséget és így a fordulatszámot.
Nem szükséges teljesen folyamatos fordulatszám állítás, 3-4 lépés is megtenné.Van erre valami beszerezhető elektronika vagy építhető rá valami egyszerű megoldással?
Csináltatok már ilyesmit? -
mezis
félisten
válasz
Barret001
#71423
üzenetére
Üdv.!
Akkumulátoros porszívó II fejezet:
Kicseréltem a 6db Samsung 18650-es akut új LiitoKala for LG HG2 18650 akkura.
A működés kb. ugyanaz mint az "öreg" akkukkal: gyárilag feltöltött, 4,2V-os akkukkal pár percig ment nagyobb teljesítményen is a porszívó (miközben határozottan melegedett az akkucsomag),
Kisebb teljesítményen akár fél óráig is működik, de 23,1V-nál már villogtatja a piros LED-et: akku lemerülőben. Aztán 21,7V-nál lekapcsol.
A villany motor felirata szerint (4491) 21,6V 380W. Talán hagyhatta volna még működni, az akkuk bírták volna.
Ezeket a feszültségeket már a villanymotor vezérlő panelján mértem, bár érintkezési hibának semmi nyomát nem láttam. Az akku sarkaihoz képest a feszültség csak 0,1V-al kisebb a villanymotornál.

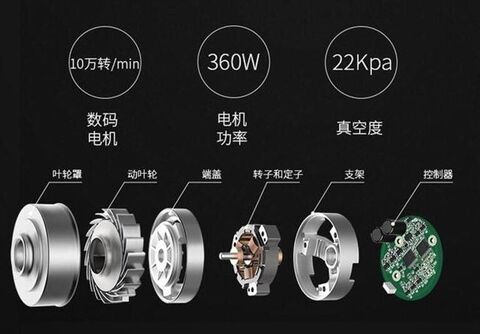

A reklám szerint a motor fordulatszáma 100000rpm !
Ezen a képen nem látom tisztán a 10 utáni nullákat.

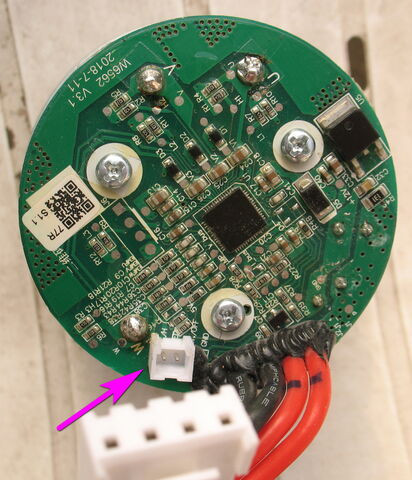

Addig jutottam, hogy az On/Off, LED villogtatás, Low/High kapcsolását a motor panelja vezérli. 4493_b.jpg
Ezen a panelen megmértem a két párhuzamosan kötött elkót, így a helyén 400μF, ESR=0,1, bár azt hiszem az ESR értéknek itt nincs jelentősége.
Elkón a kapacitásból csak a két utolsó számjegy olvasható: 20. Két db 220mikroF lenne? (Interneten fordított szerelésen két db 470μF-os SMD elkót láttam.)
Foglalkozzam az elkók cseréjével, illetve lehet még valamit mérni ezen a panelen (megnyúlt ellenállás) ?
Egy darabig működött rendben ez a porszívó, aztán egyáltalán nem működött, most meg olyan érzésem van, mintha egyre hamarabb tiltana le az elektronika.
(21,7V -> Off!), miközben az adatlapja szerin ezen a feszültségen adna 380W-ot.A motor teljesen hideg, még annyira sem melegszik, mint a hajszárítók motorja. Hideg levegőt fúj ki.
A forgó része állandó mágnes, kefe nincs.
A vezérlő panel másik oldalán is vannak IC-k. -
#71519
rednifegnar
senior tag
G.I.JOE
#71511
-
-
#71515
vtechun
veterán
tordaitibi
#71513
vtechun
veterán
válasz
tordaitibi
#71513
üzenetére
Köszi, nem volt semmilyen szaga/égésnyom rajta. Hogyan tudnám megmérni az áramot? nincs lakatfogóm sajnos.
-
draco31
veterán
válasz
draco31
#71500
üzenetére
Most vettem csak észre, hogy nem jó akku szint jelzőt rendeltem. Ez 3 cellához való, nekem meg 4db cella van. Az akkut már összekötöttem az elektronikával.
Úgy működhetne ez az akku szint visszajelző pontosan, ha a 0V és a 12.6V érintkezőihez forrasztanám? Illetve egy gombot kell még közbe iktatni, mert folyamatosan világít egyébként. -
#71513
tordaitibi
veterán
vtechun
#71510
válasz
vtechun
#71510
üzenetére
Ha kesz a motor es beepitetted, uljel ott mellette 4-5 proba erejeig mert ezek nem szoktak csak ugy leegni, en meg nem is talalkoztam csak ugy leegett motorral. Vezerlo gond is lehet, sot valoszinu.
Szakaszos uzem, nagyon nagy off idovel, mas baj lehet, a motor csak a szenvedo alany, pl. beragado rele es minimalisan vezerelt kimeneti triak, ez siman leegeti ugy hogy eszre sem veszed. Nagyon halkan bug a motor, az uzemi aram toredekevel de 4-5 ora alatt siman leeg.
Egyszeru aram meressel ez kimutathato, ha vegzett a nyitassal-zarassal, max. nehany W lehet az aramfelvetel, az elektronika keszenletije (standby). -
G.I.JOE
senior tag
Sziasztok,
adott egy villanykapcsoló, amit wifis-re szeretnék cserélni. A régi kapcsoló karmokkal kapcsolódik a falban lévő csőbe és nincs is csavar hely az új kapcsoló befogatásához, mert hogy az meg már olyan. A fali csövet nem fogom kiszedni és cserélni. Tudtok-e valami adaptert, amivel a csavaros felfogatású villanykapcsoló "karmos" lesz?
Ami még ötlet, hogy 2 tiplit beragasztanék és abba csavarozom be, de elsődlegesen adapter érdekelne, hogy ismer-e valaki ilyet! Én még nem találtam.Köszi.
-
#71510
vtechun
veterán
tordaitibi
#71507
vtechun
veterán
válasz
tordaitibi
#71507
üzenetére
Köszi a segítséget! A motort elvittem tekercselésre, mert új motort azért nem vennék, ha nem muszáj
Remélem utána már semmi probléma nem lesz, aztán akkor még állítok egy kis nyitási időt is, hogy megfelelően nagyra nyíljon, és, ha jól értettem, hogy ha rakok be határoló ütközőt akkor, ha annak nekimegy, attól nem nagyon lehet baja a motornak, ugye? vagy inkább úgy időzítsem, hogy ne is menjen neki egyáltalán? Köszi! -
hzx0
aktív tag
Sziasztok!
Egy kis segítségre lenne szükségem. Történt egy kis malőr a fejegységemmel. Szét kellet szednem a közép konzolomat és miközben a fejegységet szedtem ki az antenna erősítő táp kábelja hozzáért a rádió házához. Persze mindjárt lett is amper szag meg egy kisebb füst felhő. Szét szedve láthatóan elégett 4 alkatrész. Szerencsére még a jelzések olvashatóak voltak. Ezeket ki is cseréltem. Az antenna táp helyre is állt. Viszont a rádió vétel is leromlott. Az autó antennáját teszteltem egy másik fejegységgel azzal jó minden. Ráadásul ha a kocsit be indítom kb 10 percig olyan mintha a generátor zavarná a rádiót. (más média hangba nem hallatszik). Úgy vettem észre hogy hőmérséklet függő a hiba. Minél hidegebb van annál rosszabb. Én valamelyik kondira gondolok. Multiméterrel mérve mindegyik jónak tűnik. Sajnos csak egy hasonló fejegység kapcsolási rajzát sikerült találnom. Nem akarok minden kondit cserélni lehet rossz a következtetésem. Mivel próbálkozzak szerintetek?
[kép]
[kép]
[kép]
[kép] -
#71507
tordaitibi
veterán
vtechun
#71502
válasz
vtechun
#71502
üzenetére
Akkor megvan a hiba.
Már csak az okot kell megtalálni."Egyébként közvetlenül a motorból kijövő vezetéken mértem."
Vagyis kikötötted a csokiból és úgy mértél?
Ha igen és zárlat van, maga a motor leszerelhető, ilyennel még nem volt dolgom szétszedve (Proteco motorral), a motorba fixen van kötve a vezeték? Ha bontható, ott kéne mérni közvetlenül.
Ha így is zárlat akkor sajnos motorcsere. A motor talán rendelhető külön mert akkor csak ez a megoldás marad, belül a tekercselésnél van a zárlat. -
PHM
addikt
válasz
draco31
#71500
üzenetére
Az akkupakk töltési végfeszültsége 16,8 V, míg a DC-DC konverter
bemeneti feszültsége kb 20 V legyen.
Ha lemondasz az akkuk kapacitásának egy kis részéről, beállíthatod
a konvertert 16,6 V-ra is. Kisebb lesz valamivel a kapacitás, cserébe
viszont hosszabb akkuélettartamra számíthatsz. -
Alu
senior tag
Sziasztok!
Hantek 6022BE oszcilloszkópot használ közületek valaki? Nem rég beszereztem egyet én is, de win10 -re eddig sehogy nem tudtam felküzdeni a drivert. Jobban utánaolvasva több helyen írják, hogy a Hantek nem vette meg a Microsoft licenct, emiatt a drivereket se lehet egyszerűen felvarázsolni a gépre. Érdekes módon amikor még csak nézegettem ezt a szkópot és a véleményeknek olvastam utána sehol nem említették, hogy gond lenne vele win10 alatt.. Mindenesetre eléggé el vagyok keseredve. A fórumot olvasva többen vásároltak ilyen szkópot, de senki nem panaszkodott ilyesmire. Valaki tudna esetleg segíteni a témában? Nagyon megköszönném!
-
vtechun
veterán
válasz
vtechun
#71499
üzenetére
Mivel minden esetben az 1-es motor produkálta a hibát, így ott folytattam a hibakeresést. Ellenállás mérést végeztem a motor 3 kivezetésén.
Barna - nyitó
szürke - közös
fekete - záróA barna és a szürke között nem volt ellenállás. Azaz 0 ohm.
A fekete és a szürke között 60 ohm körülit mért.A fekete és a barna között pedig szinten 60 ohm körülit mért.
Ebből én azt szűröm le, hogy a barna és a szürke valahol összeér?! Ilyenkor mit lehet ezzel kezdeni? Lehet ezt javítani? Ha szét tudnám szedni a motort, akkor ott lehet látszana, hogy valahol összeér a vezeték?
Egyébként közvetlenül a motorból kijövő vezetéken mértem.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Ahhoz, amit én írtam, párhuzamosan kellett volna, hogy kötve legyen a 3 db elem, ugye?
Új hozzászólás Aktív témák
ekkold- Két új Ryzen közül választhatnak a kézikonzolok
- Allegro vélemények - tapasztalatok
- PlayStation 4
- Telekom otthoni szolgáltatások (TV, internet, telefon)
- Nintendo Switch 2
- Autós topik
- BestBuy ruhás topik
- Kerékpársportok
- Medence topik
- Szombathely és környéke adok-veszek-beszélgetek
- További aktív témák...
- ThinkPad T14 Gen4 14" FHD+ IPS érintő Ryzen 5 PRO 7540U 16GB 256GB NVMe ujjlolv IR kam gar
- 16GB-os SODIMM (notebook) DDR4 RAM bazár - nézz be, lesz, ami kell neked!
- HP 15-af105nh laptop (15,6FHD/AmdQuad/4GB/128SSD/Magyar) - Akku X
- JOYOR S5 Pro 10" Elektromos Roller 26Ah Akkumulátorral Moddolt!
- XPS 13 9310 13.4" FHD+ IPS i7-1185G7 16GB 512GB NVMe ujjlolv IR kam gar
- Microsoft Surface Laptop 3 - 15 col - Fekete
- Azonnali készpénzes nVidia RTX 3000 sorozat videokártya felvásárlás személyesen / csomagküldéssel
- ÁRGARANCIA!Épített KomPhone Ryzen 7 5700X 16/32/64GB RAM RTX 4060Ti 8GB GAMER PC termékbeszámítással
- PS5 konzolod megvásároljuk: Budapest, Kecskemét, Szeged, Debrecen vagy akár GLS futárt küldünk!
- ÁRCSÖKKENTÉS LG 24" full HD LED IPS monitor (HDMI, DSUB, jack) eladó
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
