radi8tor
MODERÁTOR
válasz
darvinya
#73098
üzenetére
De jó a fantáziád.
Ez már egy moddolt verzió microUSB csatlakozóval 5V-ról 3,3V adapterrel.Nem erre irányult a kérdésem hanem hogy egy ilyen mini DC-DC konverter mellé illik tenni szűrő kondit?
Egy másik modder csak egy stepdown IC-t rakott bele hűtőbordával és kész. Semmi kondi.mezis: nem horpadt hanem ragasztó van rajta.
-
darvinya
titán
-
radi8tor
MODERÁTOR
Ez és eközött csak azért van felépítésbeli különbség mert nagyobb teljesítményű? Az ilyen mütyűrük is jól ellátják a feladatukat?
Szűrő nem kellene bele mint ennél a setupnál?
-
darvinya
titán
válasz
radi8tor
#73088
üzenetére
3.7V az a CPU, mint minden CPU 3-4V közötti feszültségen működik, mindegy milyen logós (alma, SD, mtk, hisilikon, Intel,AMD,stb).
Néz meg talpak alatt nincs e csavar, mert oda szokták rakni.
Persze lehet, hogy csak pattintós.Android box-xal van tapasztalatom, amit táplálható USB aljzatán keresztül is.
-
#73090
radi8tor
MODERÁTOR
tordaitibi
#73089
radi8tor
MODERÁTOR
válasz
tordaitibi
#73089
üzenetére
Köszi, van jártasságom az elektronikák terén igaz nem ilyen áramkör visszafejtés témában. Multiméter kezelés és érintésvédelem nem áll távol tőlem. Nemsoká többet fogunk tudni.
-
#73089
tordaitibi
veterán
radi8tor
#73085
válasz
radi8tor
#73085
üzenetére
Kár, messze vagy.
Nem tudom,mennyi elektronikai gyakoratod van, pláne 230 volttal.
Ha szétszeded, ránézésre meg lehet állapítani a primer és szekunder kört, óvatosan tapogass..!!
A kisfeszültségű kimenetre kellene rámérni, az egyébként tényleg esélyes hogy 3,3 V lesz, én ezt a 3,7-3,8 voltot életembe nem láttam digitális eszközöknél.
Amennyi ott mérhető, azt kell beállítani a step-down konverter kimenetén.
Ha valóban 3,3V, akkor annyit. Ha szerencséd van és 5V, akkor bármilyen autós szivartöltővel tudod használni, ami tud 1-1,5 ampert.
Nem az enyém a cucc így arra nem buzdítalak hogy az USB kimenetre kapcsolj 5 voltot, ha belül a tápja 5 voltos, és abból csinál külön 3,3 voltot, akkor ez így máris működhet.
De ezt csak akkor merném ajánlani ha itt lenne a kezembe és tudnák rajta méregetni.
Inkább ne. -
darvinya
titán
válasz
radi8tor
#73080
üzenetére
Szerintem ez az alma WiFi is 5V-on működik, mivel van USB-je.
Ebből CPU-nak külön készít 3.3V-ot, pont mint egyszerű android box-oknál.Én előbb kimérném hálózati feszből mire konvertálja le, szerintem 5V, de van hogy 12V, amit tovább konvertál egyes elemekhez.
Ha 5V-os, akkor kibeleznék egy szivargyújtó USB töltő, vagy arról táplálnám.
-
#73085
radi8tor
MODERÁTOR
tordaitibi
#73084
radi8tor
MODERÁTOR
válasz
tordaitibi
#73084
üzenetére
Pont a túloldalt lakom Óbudán.
-
#73084
tordaitibi
veterán
radi8tor
#73078
-
#73082
Teasüti
nagyúr
tordaitibi
#73077
Teasüti
nagyúr
válasz
tordaitibi
#73077
üzenetére
Én ilyen potit használok motoron a pwm vezérlésű féklámpában már 2+ éve. Eddig még nem lett baja.
Mi az ajánlott megoldás akkor ugyanerre a feladatra autós környezetbe? -
radi8tor
MODERÁTOR
Bocs a félrevezetésért.
Én is DC step down konvertert néztem de van kismillió kivitel. A potit azért linkeltem mert szerintem ez megbízhatóbban tartja a helyét, mint a sima tekerős.Egy Apple wifi AP-ről van szó aminek van audio kimenete.
-
#73078
radi8tor
MODERÁTOR
tordaitibi
#73077
radi8tor
MODERÁTOR
válasz
tordaitibi
#73077
üzenetére
Majd kimérem a tápot persze, de a videóban azt mondja nem 5 V-os.
Zajjal szerintem nem lesz gond, mondjuk pont az audió kimenetét akarom használni.Potméteres tippet köszi.
De hol tudok venni normális DC-DC konvertert?
-
#73077
tordaitibi
veterán
radi8tor
#73075
válasz
radi8tor
#73075
üzenetére
Tokeletesen megelel.
Ha maximalista vagy, beallitod a feszultseget, kiforrasztod a trimmerpotit, lemered.es egy ekkora ellenallast forrasztass a helyere.
A potenciometer pont a razkodast nem.szereti.
Hutessel nem szokott gond lenni, mivel kapcsolouzemu, 90% feletti a hatasfoka.
A zajjal annal inkabb, a kapcsolasi zajt nem minden eszkoz toleralja.
Mit taplalnal vele? Nemegy audio eszkoz hallgathatatlan lesz.Ha megis forronak erzed a panelon levo ic-t, pillanatragasztoval egy mini hutobordat raragasztasz.
Szerk, oke, wifi, megneztem a videot.
Nem 5 V kell az airport expressnek? -
radi8tor
MODERÁTOR
Sziasztok!
Szeretnék egy kis segítséget kérni.
Autóba tervezek beépíteni egy nem autóba szánt berendezést, aminél a tápot kiszerelem belőle (így nem 230V-ról üzemelne inverterrel).
Láttam netes videókban, hogy egy DC step down converter tökéletesen megfelel erre a célra - be kell állítani a kimenetet 3,8V-ra és szuper lesz. (igaz ott 9V-os elemről táplálták meg az eszközt)
Ilyen potis gondolom finomabban állítható és nem is állítódna el a rázkódástól.Az lenne a kérdésem, hogy mi az ajánlott kivitel? Nem kell nagy teljesítményű, szerintem 1 Amperes is bőven elég lenne viszont mivel autóba szerelném mindenképpen hűtőbordás kellene.Vagy autóba nem jó a step down converter a változó bemeneti feszültség miatt?
Tudtok ebben segíteni milyet vegyek? -
hide5
csendes tag
Lehet hogy láma kérdés, de nem találtam információt. Fillérekért szereztem egy 20V/2Ah-ás litium akksit, a hozzá való gyorstöltővel. Az akkunak három pólusa van, az 1-2 póluson megy a töltés, a 1-3 póluson a terhelés.
Ezt az akkupakkot szeretném hordozható hangfalhoz beépítve használni. Okozhat-e gondot, ha úgy kötöm be, hogy 230-as táplálás esetén a töltőegység állandóra van kötve az 1-2 pólusra, az erősítő meg az 1-3 póluson kapná egyidejűleg a tápot az akkuról, gyakorlatilag pufferként használva az akkut. Ha meg nincs 230 volt, akkor meg simán akkus az üzem.. Meghülyítheti-e egy ilyen használat az akku töltő és védőelektronikáját.
Azért volna jó ez a megoldás, mert egy hálózati (csak az áramtalanítás miatt), és egy erősítő felé menő tápkapcsolóval meg lehetne oldani az erősítő ki-bekapcsolását és az akku töltését is. -
-
válasz
KFORboy
#73065
üzenetére
Hát kapcsolóüzemű táp van éppen itthon egy szatyorral nekem is (én is kényszeres gyűjtögető vagyok
), szétnézek akkor... Shift regiszter is van bennük?
Mondjuk abban már nem vagyok biztos, hogy megismerem az optocsatolót, ha van is benne.

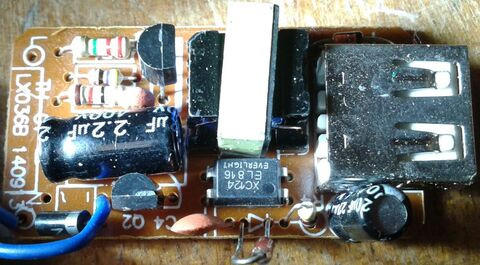

szerk.: Már két adapterben megnéztem, de csak töltésvezérlő IC volt bennük, semmi más... -
KFORboy
senior tag
"Például? Ötletem sincs, miben lehet itthon ilyen."
Például úgy kb minden kapcsolóüzemű tápban/adapterben x)
Régebbi nokia töltők, nagyobb adapterek, stb...Most lehet én vagyok lomis, de a 2 polcsornyi elektromos komponenseken felül nekem mindig mániám elrakni ilyeneket, nem engedni másoknak, hogy kidobják... Jó lesz az még valamire (25 év múlva mikor már egy órája borogatsz szét minden eszközt hátha valamelyikből tudsz "kölcsönözni" egy shift registert mert 4 napos ünnep és zárva a lomex)
-
válasz
KFORboy
#73063
üzenetére
Jah, hát gondoltam itt értenek a legtöbben az analóg technikához.
Végülis ez is, az is egy led és egy fototranzisztor... Az adatlapját néztem, ~10μs nagyságrendű kapcsolási idők szerepelnek rajta. Imádok kókányolni, régebben csináltam reflektív optokapuk között soros átvitelt, működött is, de akkor jóval alacsonyabb sebességgel, de 1m távolságból is átmentek az adatok.
"Ha jól sejtem ez egy egér görgőjéhez vagy egyéb "flywheel" -jellegű dologhoz való optikai érzékelő"
Inkább ipari felhasználásra, de olyasmi."Mindenképpen le kell fedned fényzártra, hogy az összes külső zavaró tényezőt kizárd"
Ez egyértelmű."túrhatsz valami régi adaptert is amiben tuti van optokupler "
Például? Ötletem sincs, miben lehet itthon ilyen. -
KFORboy
senior tag
Óha... uC-ről átjöttünk a húsvér hardverekhez?
Ha jól sejtem ez egy egér görgőjéhez vagy egyéb "flywheel" -jellegű dologhoz való optikai érzékelő.Elég merész elképzelés, a tranzisztor bias állapota miatt ilyen gyorsaságú "zárás-nyitás" munkákra nemigazán alkalmazható, de egy próbát megérhet, lévén pár forrasztás az egész...
Mindenképpen le kell fedned fényzártra, hogy az összes külső zavaró tényezőt kizárd, de ha már így kókányolsz, túrhatsz valami régi adaptert is amiben tuti van optokupler és az inkább "alkalmas" erre -
-
#73056
tordaitibi
veterán
darvinya
#73054
válasz
darvinya
#73054
üzenetére

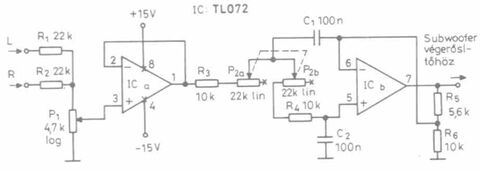

Én edigi tudásom szerint 2 módon lehet a bal-jobb csatornát összekeverni.
Az ellenállásos közösítés és aktív elemet, tranzisztor, ME.-t használva.
A végeredmény semmiben nem különbözik. A ké csatorna azonos vagy hasonló fázisú jelei , azonos vagy más zenei tartalma megjelenik a mono kimeneten.
Ha történetesen ellenfázisú a két jel az mindegyik megoldással kioltódik vagyis elvész a továbbiakban. Ez ritka eset, direkt effektezéssel lehet csak előállítani ilyet. Egy zenei felvételen ilyen sosincs.
Ha a két csatornát passzívan, 2 ellenállással korrekten méretezve kevered össze akkor mint az előző hsz.-ba írtam, nagyon minimális áthallás jön létre, pl. egy CD játszó képes 100dB csatorna elválasztásra, akkor ez leromlik 98-99dB-re. Lényegtelen a kolléga felhasználásában.
Valamint illesztési veszteség keletkezik, ennek mértéke nem haladja meh a 3dB-t. Ennyi tartalék ha nincs az utána következő berendezésbe akkor megette a fene.
Aktív keverés.
Történhet tranzisztorral és ME.-vel, a kimenetek ugyanúgy keverő ellenállásokon keresztül vannak egybekötve.
Áthallás romlása nulla, a veszteség az aktív elemekkel pótolható.
Hátránya, 2 ellenállásnál sokkalta bonyolultabb, segédtáp igény.Aktív keverés2.
Nem a két aktív elem kimenete van monósítva hanem vagy egy közös kollektor ellenállásra dolgozik a két csatorna bementi tranzisztora vagy hasonló ic-s megoldás, vagy a visszacsatoló körben beillesztve a két jelet.
Előnyét-hátrányát lásd fentebb. -
#73052
tordaitibi
veterán
Teasüti
#73050
válasz
Teasüti
#73050
üzenetére
Ez a megoldás a telefonról meghajtás esetében teljesen korrekt, lévén annak kimenete ohm nagyságrendű, a bemenet meg kohm, teljesül a kisimpedanciás meghajtás és a nagyimpedanciás fegadás elve, nem fognak a csatornák egymásra pofázni, legalábbis füllel hallható módon nem. Tized dB alatti áthallást fogsz így okozni, ezt nem hinném hogy bárki is meghallja.
Ugynez a megoldás vonalszinten, a keverőellenállások megfelelő méretezésével és a fogadó erősítő némi tartalék erősítésével szintén majdnem teljesen áthallásmentesen megoldható. -
#73049
Teasüti
nagyúr
tordaitibi
#73048
Teasüti
nagyúr
válasz
tordaitibi
#73048
üzenetére
Te legalább ismered a képleteket. Én csak kalkulátorral tudok tervezni.
-
#73048
tordaitibi
veterán
Teasüti
#73046
-
#73047
darvinya
titán
tordaitibi
#73045
darvinya
titán
válasz
tordaitibi
#73045
üzenetére
Nem lenne egyszerűbb úgy közösíteni L-R oldalakat, hogy erősítés után.
Ha már van sztereó potméter, akkor azt erősítő bemeténél vinni testre.
Ezzel nem csak egyszerűsödne, de zúgást is elkerülhető és kiegyenlítet lenne mindkét oldal. -
#73046
Teasüti
nagyúr
tordaitibi
#73045
Teasüti
nagyúr
válasz
tordaitibi
#73045
üzenetére
Azért gondoltam a 200 Hz-et, mert amúgy az előerősítőkben szokott lenni keresztváltó. Akkor már inkább annak a jelleggörbéje érvényesüljön, ami jellemzően ennél az értéknél lejjebb van 120-160 Hz körül ahogy írod.
Ezt csak arra az esetre tenném bele amolyan biztosítéknak, ha vmi mobil eszközről akarnám megszólaltatni és sima full range line-out jelet kap.De a válaszodból ítélve akkor dolgozhatok azzal, amim van noname alkatrészek.
Kalkulátor szerint nekem sehogy se jön ki csak ~7 Hz egy 2k2 és 10u kombóra.
Ha jól számol, akkor 10u mellé 100 Ohm kellene a 160 Hz-hez -3dBi-en. -
#73045
tordaitibi
veterán
Teasüti
#73044
válasz
Teasüti
#73044
üzenetére
Levezetés mellőzése nélkül egy 160 Hz aluláteresztő szűrő az 2,2kohm/10uF értékekkel realizálható. Mivel a L-R közösítendő , mert ugye a sub mono, 2x2,2kohm. A kis subwoofer alsó határfrekvenciája az oldal szerint 55Hz, a 150-160Hz reálisnak tűnik felső határfrekvenciára.
Próbálhatod a 200Hz levágási frekvenciát is, ha igényed van akkor akár többfokozatú vagy aktív sub szűrőt is építhetsz. Pl. egy ilyet, bár ez itt ágyúval verébre:
Besza...rás, megadták a kis subwoofer Thiele-Small paramétereit is..!
Dicséretes.Ezek alapján akár Te is tervezhetsz dobozkát hozzá, zártat, rezonánsat hangoló csővel. -
Teasüti
nagyúr
Még egy kérdés, nagyon primitív lesz.
Jól gondolom, hogy ha beépítéskor ha teszek egy RC szűrőt az audio bemenetre, akkor az úgy jó lesz egy fail proof biztosítéknak, ha sub csatornán kívül rákötnék egy full range jelet? Akár egy mobiltelefon fülhallgató kimenetét egy az egyben.
Pl. 200 hz-re méretezek egy RC tagot, az úgy audio szempontból jó megoldás? Kell hozzá vmi spéci specifikáció, vagy legolcsóbb kínai elkó és ellenállás jó hozzá? -
smithsys
aktív tag
válasz
Teasüti
#73030
üzenetére
Én a tápvonalba tettem egy diódát, illetve egy step down-ról kap 14,6V-ot mert csak egy 19V-os régi laptop tápom volt kéznél.
Azt nem tudom hogy valóban kitolja e a 15W-ot 4 Ohm-ra, szerintem igen.
Bár nekem az a véleményem, hogy ha jó minőségű sugárzó van a hangrendszer végén, akkor a 2x5W is bőven elegendő. -
KFORboy
senior tag
-
#73038
Teasüti
nagyúr
tordaitibi
#73037
Teasüti
nagyúr
válasz
tordaitibi
#73037
üzenetére
Hát nem trollkodni vagyok itt.
Laikusként nekem úgy tűnik a tápfesztől függ a kimenő teljesítmény.
Hallod a rádión..?
Fogalmam sincs egy fejegység stabilizálja-e magának a tápot.
Nem muszáj belemenni. Elfogadom, ha jó ez így. -
#73037
tordaitibi
veterán
Teasüti
#73036
válasz
Teasüti
#73036
üzenetére
Ezt most komolyan kérded? Buck konverter,..? Minek?
Nem fog ingadozni.
Ha komolyan kérdezted, ma este már leagyaltak szellemilrg, holnap ha kell részletesen elmagyarázom, nem kell semmiféle stabil táp.
Vn autód, abba töltés és fogyasztás függvényében 12-14,5 volt között mászkál az akkufesz. Hallod a rádión..? -
#73036
Teasüti
nagyúr
tordaitibi
#73034
Teasüti
nagyúr
válasz
tordaitibi
#73034
üzenetére
Leírás szerint "22W/4ohm/16V; 15W/4ohm/12V".
Ha ezt közvetlen rákötöm az autó áramára, akkor ingadozni fog a hangerőm? -
Teasüti
nagyúr
válasz
darvinya
#73031
üzenetére
Találtam egy TA2024 nevűt, ez elvileg éppen 15W @ 4 Ohm.
Ebből ahogy nézem van kismillió kész megoldás NYÁK-tól egészen alu házas kompakt kis erősítőig.
Pár dollárért nézek vmi apróbb kivitelt. És dolgozni se kell vele KFORboy.
WOW!! Ez jó! Tetszik! Köszönöm!
Itt viszont a kimenő teljesítmény a táptól függ, jól értelmezem?
Vagy 4 Ohm-os hangszóval nekem stabilizált 12V kell? Vagy hogy működik ez? Ha a vonali bemenet jelszintje állandó, de változik a tápfeszültség, akkor változik a teljesítménye? Mondjuk talán befér mellé egy buck konverter... -
#73034
tordaitibi
veterán
Teasüti
#73032
-
KFORboy
senior tag
válasz
Teasüti
#73029
üzenetére
Jajj... kérlek :"D
Ez ilyen tipikus furatszerelt nyák DIÁJVÁJ kategória.
Van nagyon sok verzió a fapados tranzisztor + kondi és 2 ellenállás megoldástól a komparrátoros megoldáson át (OpAmp) egészen ezek kombinációiig, és még lehet bonyolítani előerősítéses DAC megoldásig (GreatScottnak van is egy ilyen videója asszem) de találsz rengeteg Indiai okoskodó "On the fly" módszerrel összekókányolt megoldásokat is dögivel, azokat átszerelet próbanyákra és készen is vagy.
Bár nem tudom mennyi/milyen komponensed van otthon, de kb akármilyen TO220 tokozású tranzisztor is megteszi már ha csak az kell, hogy valamennyire szóljon a dolog... azt meg bontasz akármiből kategória.
Ha nagyon tök8 a hangzása akkor meg már FET-hez is nyúlhatsz, csak annak szó szerint eléggé szögletes a kapcsolási jele, nem alkalmas erősítőnek... de persze azt is ki lehet "simítani" szinusszá, csak elveszthetsz freki tartományokat, illetve bonyolódik a dolog a végéről a dolog.VAGY
Veszel valami kész DIY kittet Aliexpressről, mert van ebből is dögivel, esetleg bontasz valami rossz asztali hangszorót amit notikhoz szoktak adni.
Ezeknek igen kicsi az elektronikájuk és kb plug&play jelleggel beforrasztod és csókolom.
Az ideális áramra meg egy lineáris fesz. regulátor (valami 7805 variáns) vagy egy buck konverter (pl MP2307) is megteszi.Ennél könnyebb variációk nemigen vannak, így is konkrétan megkaptad a készet az öledbe :"D
-
-
Teasüti
nagyúr
válasz
KFORboy
#73027
üzenetére
A költséghatékonyság nem lenne utolsó, mert nem tanulni szeretnék belőle, csak használni.
(Audio az egy más világ, én még a primitív logikai kapcsolások szintjén állok.)
Mire én megtervezek egy NYÁK-ot mondjuk EasyEDA-n és berendelek hozzá mindent, addig eltelik egy-két hónap és még többe is kerülne, mint rendelni egy kész darabot Ebay-ről.
Reménykedtem van erre kész megoldás. -
-
Teasüti
nagyúr
Üdv!
Létezik olyan diy mono erősítő, vagy kérhetnek segítséget a megépítésében ami képes meghajtani ezt a kis hangszórót egy fix végfokozatként, amit egy előerősített audio kimenetről szabályoznék (vagyis éppen annyit erősít, amit elbír a hangszóró, nem túlvezérelve azt) és táplálható 12-20v között? Vmi kis breakout board kéne, amit beépítenék a hangszóró dobozába. Használnám autóban vagy laptop töltőről otthon, stb.
Köszi! -
#73025
tordaitibi
veterán
terapeuta007
#73011
válasz
terapeuta007
#73011
üzenetére
Így lehet statikusan leteszelni, a PNP-nál értelemszerűen a polaritás fordított.
A terhelésen a potival szabályozhatónak kell lennie a feszültségnek. -
daninet
veterán
Krimpelő fogót keresek.
Az automata csupaszolóm lábai közötti krimpelő nagyon béna. Nem szorítja meg rendesen a vezetéket és 90%-ban kicsúszik a hüvelyből.
Elsősorban érvéghüvelyeket, érvég villás csatlakozókat és dupont csatlakozókat akarok krimpelni.
Alacsony áram végett minden vezeték amivel dolgozok 2mm alatt van.Ár nem tudok mondani, hobbista vagyok, jó cucc kell, de nem akarok rá túl sokat költeni. Ha van bevált kínai az is jöhet.
-
#73017
Victoryus
addikt
tordaitibi
#73013
válasz
tordaitibi
#73013
üzenetére

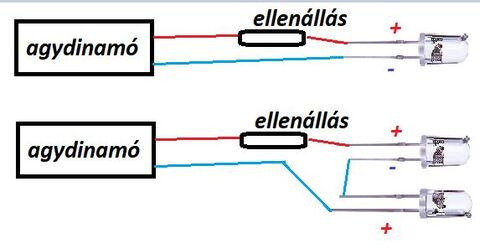

Egyenáramot állít elő. Jelölve van a +/-. Annyira nem fontos, most 1 leddel+ ellenállással szépen világít elől/hátul. Sötétben úgy is csak ritkán mászkálok ezzel a bicajjal.
-
Alu
senior tag
Sziasztok!
Használ/használt köztetek valaki Hantek 6022BL PC oszcilloszkópot? A gyári szoftverrel kezd a hócipőm tele lenni, tudtok esetleg alternatívát ajánlani? Neten találtam már pár szoftvert, de azok jellemzően csak a BE verziót támogatják és nekem a BL modellel nem indultak el.
-
And
veterán
válasz
Janos250
#73012
üzenetére
Úgy, hogy nem két vezetéken mér. Az egyik fotón látszódik is a bekötési diagram a műanyag házon, valószínűleg az azon lévő sorkapocsba kell kötni a tápot. Mellesleg LED kijelzővel szerelt, tehát valahonnan csak kell tápfeszültséget kapnia. Áramot viszont a FAQ szerint csak 1A felett indikál, ami elég szomorú.
-
#73014
tordaitibi
veterán
pjen
#73010
-
#73013
tordaitibi
veterán
Victoryus
#73008
-
#73011
terapeuta007
aktív tag
tordaitibi
#73007
terapeuta007
aktív tag
válasz
tordaitibi
#73007
üzenetére
Hát ez valóban RA6380S de viszont nálam egy darab dióda sincs és a III és IV pontokhoz a végtranzisztorok kollektorja megy ez az általam küldött képen is látszik de egyebként szerintem ugyanaz.
VR14 és VR19 égett el.A másik végerősítő kártyán picit megvolt már égve a vr14(már a csere előtt is).. De egyebként attól az működik. Ennek köze lehet a diódák hiányához?
A végeket jól forrrasztottam be mivel a másik csatorna végerősítője ami egy ugyanilyen kártya az működik.(Így hogy elégett az a két ellenállás nem vesz fel áramot a jobb végerősítő kártya és kitudtam próbálni a balt ami hibátlanul üzemel)
Megkeresem majd a kicserélt régi végtranzisztorokat és visszacserélem őket.
Mivel a másik csatorna működik(és nincs semmilyen zaj benne) lehet feltételezni, hogy nem bementi probléma?
Pontosan hogyan kell ellenállással(nincs potméterem) és kisárammal tesztelni egy tranzisztort?A minden kondit kiforrasztottam és megmértem azok rendben vannak.
Az a trimmer az mindkét kártyán felére (12kohm) van állítva alapból.
-
#73008
Victoryus
addikt
tordaitibi
#72942
válasz
tordaitibi
#72942
üzenetére
Még egy kérdésem lenne. Most szépen üzemel 1 leddel a hátsó lámpa, az első maradt a gyári halogén izzós. A fordított diódat így kéne? Éppen elférne talán még 1 led fektetve valahol a lámatestben. Nem sok helyet hagytak sajnos.
-
#73007
tordaitibi
veterán
terapeuta007
#72996
válasz
terapeuta007
#72996
üzenetére
Ez a modul van benne?
Először is szerezz be 2 darab 24V/10W autóizzót. Ezen keresztül add rá a modulra a +Ut tápot, így kapsz egy automatikus 1 amperos áramkorlátos biztosítékot, ha teljes fénnyel égnek az izzók akkor el lehet kezdeni a hibakeresést, ha elaludtak akkor a zárlat vagy a túlterhelés megszűnt. Így sok eldurrant tranzisztortól és ellenállástól kíméled meg magadat.
Legelőször a 2 BE pontot testeld a 3,4 pontra, így kizárod a meghajtófokozat hibáját, vagy a levegőben lógó bemenet anomáliáit, pl. nagyfrekvenciás gerjedés.
Én az utángyártott végek hibájára gyanítok, az triviális hiba lenne ha nem jól kötötted volna be őket vagy felcserélted.
A meghajtókat ha van tranzisztor tesztered, le kéne tesztelni, vagy egyszerűen egy potival és valami minimális terheléssel.
A puffer pozitívján, 14 Ut/2 mérőponton a táp felének kell lenni, és ennek állíthatónak kell lennie a VP28 timmerrel. -
#73005
pjen
félisten
terapeuta007
#72999
pjen
félisten
válasz
terapeuta007
#72999
üzenetére
Komplementer párba.H21e,.. Ha jól emlékszem,de tényleg rég volt.
-
#73003
seger
addikt
tordaitibi
#72991
seger
addikt
válasz
tordaitibi
#72991
üzenetére
Végállás kapcsoló megoldható. Szerintem az nem nagy művelet.
-
#73002
darvinya
titán
terapeuta007
#72996
darvinya
titán
válasz
terapeuta007
#72996
üzenetére
Szia
Itt kapsz eredeti tranyót TIP42C/43C, helyettesítő BD243C/244C (A csak 70V/3A-es!). [link]Biztosan nem fordítva raktad be a tranyókat?
-
#73001
VIPowER
őstag
terapeuta007
#72999
VIPowER
őstag
válasz
terapeuta007
#72999
üzenetére
Nem, béta szerint kell őket párba válogatni, bár ennél az erősítőnél tapasztalatom szerint nem annyira fontos. Viszont azok a BD-k nekem "utánzatnak" tűnnek. Szerezz "eredeti" BD-ket, ami úgy néz ki mint ez, (persze a kinézet nem garantálja hogy jó lesz) de ezekkel még nem volt gondom. Cseréld az elégett alkatrészeket, mérd ki a többi tranyót is. Indításnál iktass közbe egy 75W-os izzót az egyik 230-as szállal. Ha csak felvillan, jó vagy. Bár ha már így benne vagy, cserélhetnéd az összes kondit is a panelen.
Új hozzászólás Aktív témák
ekkold- AMD Ryzen 9 / 7 / 5 9***(X) "Zen 5" (AM5)
- Két új Ryzen közül választhatnak a kézikonzolok
- Mibe tegyem a megtakarításaimat?
- Medence topik
- Autós topik
- Milyen POS terminál szolgáltatót válasszon egy mikro- vagy kisvállalkozás?
- Kazy Computers - Fehérvár - Megbízható?
- Torrent meghívó kunyeráló
- NVIDIA GeForce RTX 3080 / 3090 / Ti (GA102)
- Everest / AIDA64 topik
- További aktív témák...
- 16GB-os SODIMM (notebook) DDR4 RAM bazár - nézz be, lesz, ami kell neked!
- HP 15-af105nh laptop (15,6FHD/AmdQuad/4GB/128SSD/Magyar) - Akku X
- JOYOR S5 Pro 10" Elektromos Roller 26Ah Akkumulátorral Moddolt!
- XPS 13 9310 13.4" FHD+ IPS i7-1185G7 16GB 512GB NVMe ujjlolv IR kam gar
- Megkimélt Apple iPhone 8 Plus 64GB Fekete szinben, 100% akkuval, kártyafüggetlen, garanciával
- Bomba ár! Lenovo ThinkPad X250 - i5-5GEN I 8GB I 128GB SSD I 12,5" HD I Cam I W10 I Garancia!
- BESZÁMÍTÁS! Sony PlayStation4 PRO 1TB fekete konzol extra játékokkal garanciával hibátlan működéssel
- Bomba ár! MacBook PRO 13" 2020 4TB3 - i5 I 16GB I 512SSD I OS X Sequoia I Cam I Gari!
- AKCIÓ! MSI B550 R7 3700X 16GB DDR4 512GB SSD RTX 3060Ti 8GB Rampage SHIVA Seasonic 650W
- ÁRGARANCIA!Épített KomPhone Ryzen 5 4500 16/32/64GB RAM RTX 3060 12GB GAMER PC termékbeszámítással
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
