#74500
Batman2
őstag
tordaitibi
#74498
Batman2
őstag
válasz
tordaitibi
#74498
üzenetére
Kivettem a folyrásként betett induktort a trafó középleágazása táplálásából, így csak kisebb szikrákat ad a nagyfesz oldal, valszeg a nagyfesz tüskék jó részét ez az induktor produkálta.
A trafó szekundere viszont most is jelentősen melegszik a rajta átfolyó áramtól.Üdv.
-
#74499
Batman2
őstag
tordaitibi
#74498
Batman2
őstag
válasz
tordaitibi
#74498
üzenetére
Igen, 50-100hertz körüli értéken kell legyen a frekvencia, a csatoló kondis kapcsolást módosítottam, abban 100nF-os kondi van a frekvencia adó RC körben, hasonló ellenállás értékekkel.
A trafó jól hallhatóan berreg, alacsony frekvencián, kb. a fenti taartományban.
Viszont a kisfeszültségű oldal is enyhén ráz, ha kézzel megfogom a tranzisztorok bordáit, lehet valóban ez a kapcsolási tüske transzformálódik fel kilovolt fölé.
Beteszem az RC tagot a trafó kisfesz oldalára.Üdv.
-
#74498
tordaitibi
veterán
Batman2
#74496
válasz
Batman2
#74496
üzenetére
50-100Hz a meghajtás?
Ha nem, valahol kHz nagyságrendbe van akkor könnyen lehetséges hogy eltaláltál valami önfrekvenciát ahol begerjed, így felmehet a kimenő az egekig. Mint egy önrezgő boost konverter.
Ami meg is történt, a multiméter bánta.
A soros R-C tag, igen, az átkapcsoláskor keletkező tüskéket hivatott csökkenteni, mintegy átvezetve a másik tekercsre.
Ha jól emlékszek (25 éve...? ) akkor a az RC tag nélkül sokkal hangosabb volt a trafózaj, és jótékony hatása volt a kimenet stabilitására is. -
#74497
Batman2
őstag
tordaitibi
#74495
Batman2
őstag
válasz
tordaitibi
#74495
üzenetére
Szevasz
Én Debrecnben lakok.
Köszi a felajánlást, de asszem nem a trafón múlik jelenleg a dolog.
Igaz, csak E vasmagos, de normál hálózati trafó 12-0-12/230V.
Sajnos a szemem már nekem is sokat romlott, az alkatrészek feliratait és a lábak összeforrasztását egyre nehezebben látom, pedig még csak 42 vagyok.Üdv.
-
Batman2
őstag
válasz
Batman2
#74494
üzenetére
A kapcsolás most végezte ki a multiméteremet.
A trafó egy panelon volt, amin a 230-as részen volt egy zavarszűrő kondi és egy induktor. Ezt levettem, hátha ez is valami fölös terhelést okoz a trafón, erre az üresjárati kimenő feszültség megnőtt, annyira, hogy 3mm-es ívet lehet vele húzni !
Rögtön elégetett valamit a műszerben, mikor le akartam mérni.
Terhelve leeseik, mert a 60w-os ízzó normál fényerővel világít.
Ez ellen védenének a járulékos alkatrészek a kapcsolásodon ?Üdv.
-
#74495
tordaitibi
veterán
Batman2
#74494
válasz
Batman2
#74494
üzenetére
Szia, semennyire nem melegedett, a vidéki rendezvényeken esténként órákat mentek 20-40W körüli terheléssel, kompakt fénycsövek.
Van még belőle 1 darabom asszem, én toroidot tekercseltettem anno, ha jól emlékszek 50 darabot rendeltem egy cégtől.
Mivel 1 draab maradt, ezekszerint 49-et meg is csináltam és a piacos kollégák se panaszkodtak hogy melegszik.
Nem tudom helyileg hol vagy, én Pest megye Pécel, szívesen neked adom ingyen a trafót, én már szinte alig hobbizok mert nagyon romlik a szemem és a türelmem is egyre kevesebb molyolgatni. -
#74494
Batman2
őstag
tordaitibi
#74454
Batman2
őstag
válasz
tordaitibi
#74454
üzenetére
Szevasz
Nem pont ezt a kapcsolást építettem meg, de hasonló, 2x9V-os trafóval, 12V-ról.
A trafó nagyon melegszik, csap pár percig használható.
Tettem námi folytót a trafó közös szála elé, de úgy is tulságosan melegszik.
Feszültsége multiméterrel 267-273V, kicsi terheléssel 245-250V.
Zenert nem használtam a fetekhez, sem az RC tag nincs beépítve.
Neked mennyire melegedett a trafó ?
Gondolom, kevéssé.Üdv.
-
#74493
razorbenke92
őstag
Barret001
#74492
válasz
Barret001
#74492
üzenetére
Persze utána meg is vitattuk a dolgot, igazából azt a nyulat akartam kiugratni a bokorból, hogy a kolléga tudja e, hogy mire figyeljen.
Ha esetleg mást is érdekelne a magyarázat:

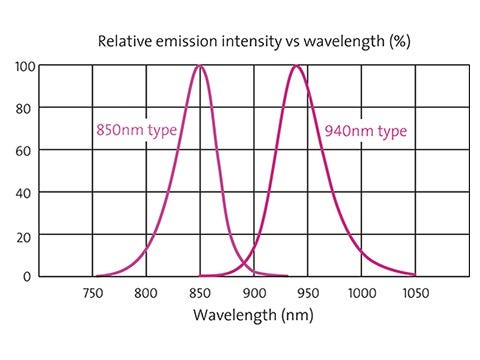

Tekintve, hogy a LED nem tökéletesen monokromatikus, egy haranggörbe jellegű intenzitásalakja van a névleges hullámhossz körül:

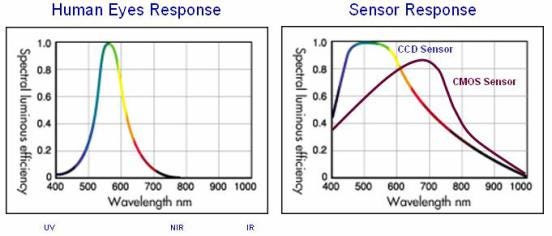

Az emberi látás ezzel szemben kb. 800nm hullámhosszig működik, de már 700nm-től nagyon kis érzékelőképességgel (tehát nagy teljesítmény kell ahhoz, hogy lássuk).
Jól látható, hogy a 850nm névleges hullámhosszú LED-ek 800nm alatt 15%> intenzitást adnak, amit a szemünk miatt tovább csökkenve, kb. 10-ed olyan erősnek érzékelünk, mint ugyanilyen teljesítményű látható piros LED esetén. Tehát a 850nm-es IR ledeket úgy látjuk szabadszemmel, mintha egy hasonló csúcsteljesítményű piros LED-et 1-1.5% teljesítményen járatnánk.
Persze jöhet a kérdés, hogy, miért nem használjuk akkor a 940nm-es hullámhosszt. Ennek az egyszerű magyarázata, hogy a CMOS illetve a CCD technológia is éppen fele érzékenységgel detektálja a 940nm-es hullámhosszt a 850-el szemben. Tehát egységnyi "megvilágításhoz" kétszer akkora teljesítmény szükséges. Ezt az áldozatot pedig csak ritka esetekben hozzák meg méret, és energiafogyasztás szempontjából, például hálószobákat megfigyelő kameráknál, vagy olyan esetekben, ahol igyekeznek elkerülni a feltűnést az éjjellátókkal.
Tehát van ilyen is, olyan is. -
#74492
Barret001
addikt
razorbenke92
#74480
Barret001
addikt
válasz
razorbenke92
#74480
üzenetére
Nekem van egy éjjellátó kamerám,gyengén világítanak rajta az infra ledek piros színnel. Szóval van olyan,aminél látható.
-
#85619712
törölt tag
válasz
Trebron09
#74489
üzenetére
Elég a negyed wattos is.
@Golyobis: Jó lenne tudni mi a "titka" azoknak a kameráknak amik 20 meg 30 méteresek, mert szemre ott se vastagabb a vezeték. Vagy valami speciális fonás van az adatvezetékeknek, hogy minél kevesebb veszteség legyen, vagy valami feszültség /áram emeléssel dolgoznak.
-
Golyobis
tag
válasz
#85619712
#74143
üzenetére
Végül megcsináltam a dolgot, egy s/ftp kábellel helyettesítettem ki az eredeti usb jellegű kábelt, de nem sikerült számottevő eredményt elérni, szerintem az eredeti kábel már elve optimalizálva volt a nagy hosszra, de legalább működött a dolog.
A kiosztást úgy oldottam meg, hogy a két adat közös érpárba került, csak úgy működött a dolog. Megpróbáltam hogy külön érpárba "magányosan" kötöm őket, de akkor nem adott képet a kamera.
Túl sokat nem kísérleteztem.
-
CPT.Pirk
Jómunkásember
válasz
darvinya
#74478
üzenetére
Végül arra jutottam, hogy valami felcsavarozható USB-s aljzatot rakok a hátfalra és LDO-ról fog kimenni a táp oda. Így nem kell akkora lukat vágni...
Amúgy az egésznek csak annyi szerepe van, hogy a DAC csak akkor kapjon áramot, ha az erősítő is megy. Ezért jó nekem az USB kimenet is.
-
#74484
vmk
tag
razorbenke92
#74483
vmk
tag
válasz
razorbenke92
#74483
üzenetére
Az ellenállás értéke változik szépen a mérés során minél világosabb vagy sötétebb lesz.
A 750-es ellenállás rendben van.A Q1-en az alábbiakat tudom mérni:
egyik párban 5mV másik párban 550mVEz így mennyire van rendben?
-
#74483
razorbenke92
őstag
vmk
#74481
Láttam már ilyet is-olyat is, de ha a lényeg, hogy tudod mit kell figyelned.
Multiméterrel van módod megnézni az fényérzékelő LDR ellenállását esetleg azt, hogy változik e fényre/árnyékra? Illetve a mellette lévő 750kOhmos ellenállást is nézd meg. Ha azok rendben vannak, akkor nézd meg a feszültségeket q1 lábain.
Jó útvonal lehet, h elindulsz a földtől visszafelé és a sorba kötött elemeken keresel feszültséget. Ahol megjelenik a tápkonnektor felé haladva, ott fogsz a ludas alkatrészre találni. Szerintem valamelyik q jelű lesz. -
#74481
vmk
tag
razorbenke92
#74480
vmk
tag
válasz
razorbenke92
#74480
üzenetére
Nem haragszom.
Sem szabad szemmel, sem kamerán keresztül nem mutat semmit.
Ha találkozol ilyen kamerával, akkor majd nézd meg sötétben, hogy halványan pirosan világítanak a LED-ek rajta. Nagyon halványan még nappal is látszódik közelről.
Ez nem az a fajta, mint ami a távirányítókban van (gondolom); azon valóban nem látszik semmi szabad szemmel.Egyébként egyszerű a diagnózis: éjszaka sötét a kamera képe
-
#74480
razorbenke92
őstag
vmk
#74479
-
vmk
tag
Sziasztok.
Van egy biztonsági kamerám, amelynek nem működik a infraled panel része. Ez egy külön nyákon van és simán megkapja a 12V-os tápot.
Kiszereltem, próbáltam külön megtáplálni, de sajnos nem villan fel sosem. Normál esetben ha eltakarom a "fényérzékelőt" akkor be is kéne kapcsolnia.
Erről a panelról lenne szó:
[kép]
[kép]Hogyan tudnám kimérni, hogy hol a gond?
-
#74477
tordaitibi
veterán
Barret001
#74460
válasz
Barret001
#74460
üzenetére
A 12 voltos PC-t ne irigyeld, vegyél Te is inkább ilyet
Az első ilyen átalakítást [itt részletesen leírtam egy blogba]
Azóta a 3. ilyen egybe pc-t használom, ez a mostani egy eszméletlen jó képpel megáldott, IPS kijelzős 24 collos monitoron alapul, beépített hangszórók, 2 hdmi, vga, füles, audio stb. ki és bemenetek.
Most is néha fejlesztgetem még, éppen tegnap cseréltem ki az 1 terás háttér hdd-t egy 1 terás ssd-re.
Amolyan hobbi ez. És minden nap használatba van, nemegyszer 14-16 órákat megy, gyakran ez az egy szórakozásom van napokig, akkor meg miért ne áldozzak rá?
Amúgy sajnos ezek a mini pc-k horror árba vannak, én szerencsére pár éve használtan 30ezerért vettem, a monitort kb. 3 hónapja szintén használtan 27ezerért, a 8G ram ingyen volt az M2 ssd féláron, az 1TB ssd is nagyon korrekt áron.
Ha mindent az árába vesz meg valaki akkor igen szép összeg a végeredmény sajnos. -
#74476
tordaitibi
veterán
Cane
#74462
Mindenképp legalább 12V szerintem.
5 voltról hídba 1W körül tud, most tekintsünk el a 100% THD körüli baromságoktól meg a PMPO "szakkifejezés"től.
Ez fejhallgatóhoz bőven sok(k) de máshoz gyakran kevés, így ajánlom a 12 voltot.
Ez az 1W már egy kis hordozható BT eszköz zörgetéséhez is gyakran kevés, ráadásul pont ez a katagória ahol a hangszórók nem a 90-92Db érzékenységűek. -
CPT.Pirk
Jómunkásember

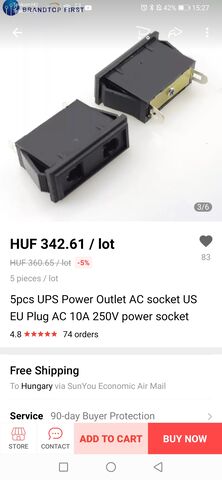

Segítsetek kicsit, mert megy fel a pumpa...
Europlug Type C, vagyis villás dugó:
Amit nem tudok megmagyarázni a farnell keresőjének, hogy ehhez keresek beépíthető aljzatot, mert kellene egy olyan kimenetet tennem az erősítőm hátára, ami akkor ad csak áramot az ide csatlakoztatott DAC-nak, ha megy az erősítő is.
-
#74467
marcus.fenix
aktív tag
razorbenke92
#74466
marcus.fenix
aktív tag
válasz
razorbenke92
#74466
üzenetére
-
#74466
razorbenke92
őstag
marcus.fenix
#74464
válasz
marcus.fenix
#74464
üzenetére
Ha Pest környéki vagy, dobj egy privátot, ránézek neked.
-
#74465
Jarod1
veterán
marcus.fenix
#74464
Jarod1
veterán
válasz
marcus.fenix
#74464
üzenetére
még a forrasztópáka is kevés, mert biztos valami alkatrész kipurcant, ha mázlid van van valami bizti féle, vagy kis smd tranyó, esetleg dióda, ezek olcsó alkatrészek és arra hivatottak hogy megvédjék a drágább iC-ket a tönkremeneteltől.
-
#74464
marcus.fenix
aktív tag
marcus.fenix
aktív tag
Sziasztok,
nagyon keresnék egy ügyes szakit, mert tegnap éjjel egy felcserélt polaritású adapterrel kinyírtam a csillagászati távcsövemhez való motorvezérlő elektronikát. Külsérelmi nyomot nem látok rajta, próbáltam multiméterrel mérni, de ha megtalálnám a hibát akkor sem tudnám megoldani, nincs olyan forrasztó állomásom. Tudtok ajánlani valakit?
Üdv,
Krisztián
-
#74463
tordaitibi
veterán
Batman2
#74461
válasz
Batman2
#74461
üzenetére
"és érdekes, hogy telefontöltők közül az egyik már 270-280V-nál elszállt, a többi 300-320-ig bírta.'
Ezen egy percig nem csodálkozok, a bemeneti puffer legtöbb esetben 350 voltos, ha 280V színuszzal megnyomja akkor az 400v DC lesz, egyértelműen durran. A félvezetők bírják általában, azok 6-800 voltosak minimum. De ez se aranyszabály.
Ez a teszt szerintem egyáltalán nem korrek, se nem életszerű. -
#74461
Batman2
őstag
tordaitibi
#74459
Batman2
őstag
válasz
tordaitibi
#74459
üzenetére
2013-ban telepítettem a tetőre egy kis napelemet, illetve építettem hozzá egy kis rendszert, saját step down konverter töltővel, illetve több szintén saját gyártmányú step up konvertert, amiről ment a régi laptopom, illetve usb telefontöltő, amiről a telefonokat, ebook olvasót töltöttem.
A TV-nk akkor még egy hagyományos katódsugárcsöves volt, 60-70W fogyasztással, azt tápláltam az inverterrel. A jelenlegi LCD a felét fogyasztja, de nem külső tápos, így maradt az inverter, nem turkáltam benne.
Az én inverterem is módosított színus (vagyis trapéz) hullámos volt, mindegyik eszköz gond nélkül ment róla, illetve a pillanat forrasztó páka is, amit gyakran használtam akkuról hálózat mentes körülmények között.
Addig rendben van, hogy mindegyik kapcsoló üzemá páos berendezés egy egyenirányítóval és puffer kondival fogadja a tápot, és tökmindegy nekik, hogy 50 vagy 60 hertzet kapnak, de azért más feszültség értékek alakulhatnak ki több kilohertzes frekvencia mellett, olyat nem kötnék rá.
Addig renben van, hogy elég széles tolerancia tartományuk van a bemeneő feszültséggel szemben (90-260V), de nem feszegetném a határokat, ha nem muszály.
Van a neten olyan videó, amiben oroszok tesztelnek különféle berendezéseket, meddig tűrik a túlfeszültséget és érdekes, hogy telefontöltők közül az egyik már 270-280V-nál elszállt, a többi 300-320-ig bírta.Üdv.
-
#74460
Barret001
addikt
tordaitibi
#74459
Barret001
addikt
válasz
tordaitibi
#74459
üzenetére
Mindennel szó szerint egyet értek,amit leírtál
Azt a PC-t főleg irígylem 12V -
#74459
tordaitibi
veterán
Batman2
#74456
válasz
Batman2
#74456
üzenetére
Tudom nem a témához tartozik de én nem egy eszközt 12 voltosítottam, és már úgy vásárolok hogy ez alap legyen.
Pl. a mini PC-m 7-20voltig működik.
Egy monitort átalakítottam step konverterekkel szintén 9-35 voltig működik.
A mostani monitoromnál csak olyan jöhetett szóba ami külső tápos, LG lett, le tudtam vásárlás előtt tesztelni egy barátomnak ilyen van és bár 19 voltos az adaptere, 10 voltig tökéletesen működik, a pc-vel együtt 19W, minden maxon 32W a fogyasztás. Rég száműztem már a vasházas 200-400W fogyasztású kávédaráló-ventillátoros pc-ket a környezetemből.
Mondjuk nekem létszükséglet a kis fogyasztás és a telepes mód, vagyonőrködök, néha a puszta közepén.
Kitűnően bevált ez a rendszer.
Pl. ledes lámpák, nálam otthon mindenhol van legalább 1 darab 12 voltos kis led lámpa, kiépítve a táplálás a kazánom ups akkujáig és ha esetleg éjjel áramszünet van akkor is kitalálunk a klotyóra.
Mondanom se kell hogy a kazán keringetőm is egy BLDC motoros energiatakarékos szivattyú, 6 éve teljesít 14-22W fogyasztással. Már behozta az árát.Utóirat, a kisebb fiam 8 hónapja költözött el, neki egy gamer gépe van, éjjel-nappal ment, napi kb. 3-4 órát padlógázon mert játszik a kölyök.
3500 forinttal lett kevesebb a havi villanyszámla.
Ebből az én konfigom szerintem 1 évig elmegy.Olvastam a következő hsz-t,
Pont a tv. a laptop, a BLDC szivattyú, a PC az aminek tökmindegy mivel hajtod.
180-320V DC, trapéz, színusz, félhullám, DC, 30-500Hz, teljesen mindegy. Mivel a bemenet egy graetz-puffer.
A szivattyúm pl. egy 12V/280V 25W DC-DC átalakítóról megy 6 éve.
Kivéva aktív PFC!! Az megnyúvad ha nem konnektorba dugod. de a többinek édesmindegy. -
-
#74456
Batman2
őstag
tordaitibi
#74454
Batman2
őstag
válasz
tordaitibi
#74454
üzenetére
Szevasz
Köszi a tippet, én is nézegettem már számtalan hasonló kapcsolást, a dolog ott bukik meg nálam, hogy csak egy pici, 10w körüli 2x9V-os, középleágazásos trafóm van, a többinek nincsen középleágazása.
Nagyon bonyolult kapcslást pedig nem akartam, már rendeltem egy invertert a tönkrement helyett, de az 2-3 hét mig meg jön, az akku meg tele, a napelem tölti, el kellene használni addig is az áramot, ehhez akartam egy egyszerű kapcsolást, ami 30-40W-ot bír, így mehet róla a TV.
Mondjuk az 555 kimenete sosem tökéletes négyszögjel ez igaz, így nem a legjobb megoldás.Üdv.
-
#74454
tordaitibi
veterán
Batman2
#74452
válasz
Batman2
#74452
üzenetére
Az 555-tel nincs baj, az szabvány négyszögjel módba rezeg.
Azt nem tudom mennyire van specifikálva a kapcsolás, a BD (TIP)-ek emlékeim szerint 5A körül tudnak vagyis 60 wattnál ha megfeszülsz se veszel ki többet, a béta itt 10-15 lehet kb. Vagyis az 555 a 150mA kimenetével szerintem ki se hajtja a tranzisztorokat.

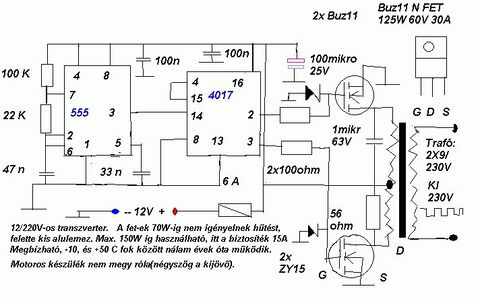

Ha van középleágazásos 2x9, kompromisszumml 2x12V transzformátorod akkor a kb. 20-25 éve általam tervezett és 40-50 példányba megépített kapcsolást ajánlom.
A meghajtás nem fontos cmos ic-vel, az 555 is jó csak akkor nekem volt fél fiók cmos 4017 és a korrekt négyszög kimenet és a garantált 50% kitöltési tényező miatt tettem be.
-
Batman2
őstag

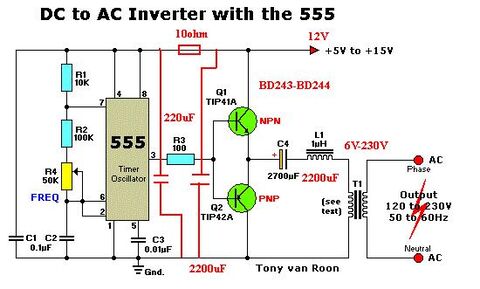

Ez az inverter kapcsolás egyáltalán működhet, jó lehet valamire ?
A lilás színnel rajzolt részeket én módosítottam utólag, gondolván, hogy hasznos lehet, ha az 555 némileg szűrt áramot kap egy RC szűrő által és nem zavarja a kapcsoló tranzisztorok okozta oszcilláció, ilettve feltételeztem, hogy hasznos lehet azért egy puffer kondi a kapcsoló transzisztorok mellé is.
A kapcsolást ennek megfelelően építettem meg, a megjelelölt komplementer tranzisztor párral és csak 2200mikrós kimeneti kondival (nincsen 2700mikrósom).
Ha frekvencia potmétert feltekerem a maiximumra, akkor a trafó kimenetén közel 230V van, de mihelyest terhelem, pl. csak egy 20w-os kpmpaktfénycsővel, máris leesik a kimenő feszültség 20V-ra.
Ezért kérdezem, hogy egyáltalán használható egy egy ilyen technikájú kapcsolás, vagy csak az alktarészek értékén múlik, pl. a kimeneti kondi kapacitása kritikus, hogy megfelelően működjön a kapcsolás ?Üdv.
-
#74451
Pubszon
veterán
tordaitibi
#74450
Pubszon
veterán
válasz
tordaitibi
#74450
üzenetére
Egyébként én is ilyen zavarra gondolok.
Semmi búgás vagy egyéb hang nincs ilyenkor.
Nálam kapcsolóval ki van kapcsolva a véghelyzet előtti lassítás mert van végállás kapcsoló.
Könnyen indítja meg a kaput még akkor is ha kézzel vissza fogom finoman.
Illetve mikor ilyen csiga lassan ment hiába segítettem rá kézzel, nem gyorsult be, tehát nem az erőlködéstől volt.Az égős ötlet nagyon jó!
-
#74450
tordaitibi
veterán
Pubszon
#74449
válasz
Pubszon
#74449
üzenetére
Véleményem szerint vezérlő pillanatnyi elmezavar, semmi köze e segédfázis kondenzátorhoz, kár azt babrálni.
A kondi hiba, kapacitásvesztés úgy jelentkezik hogy nem tud elindulni és-vagy nincs lágyindítás és lassúmenet. Nálad egyik sincs.Pont a kapunyitók amiket sokszor erősen túlkondiznak, a gyakran nehéz kaput meg kell indítani és kell a lassúmenet, a szakaszos üzem miatt évtizedeket elmennek a szükségesnél nagyobb segédfázis kondenzátorral.
Ha ismét, vagy többször jelentkezik, mérjél a motoron vgy köss vele párhuzamosan két 40W izzót, akkor 100%-ra tisztázható hogy motor vagy vezérlő hiba.
-
#74449
Pubszon
veterán
tordaitibi
#74448
Pubszon
veterán
válasz
tordaitibi
#74448
üzenetére

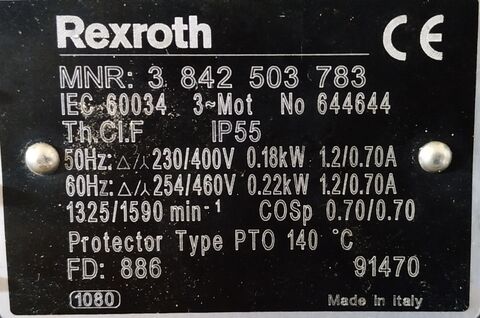

Gyári vezérlő (Roll 230), végállás rendesen működik, sokkal lassabb volt a lassú megállás előtti sebességtől, ilyen lassan kezdett el megindulni is. Hiába rásegítettem kézzel, nem indult meg rendesen. Lejárt a nyitási idő és megállt, kb 40cm-t nyitott. Azóta ismét rendesen működik.
-
#74448
tordaitibi
veterán
Pubszon
#74447
-
Pubszon
veterán
válasz
#85619712
#74445
üzenetére
Szia.
Itt az adattábla.
Jelenleg toló kaput mozgat és két alkalommal csinált olyat, hogy nagyon lassan ment 4 méter helyett 40cm-t (de ezt lassan, szép komótosan). De nem búgott, nem melegedett. Ekkor 18uF kondi volt rajta, most pedig 10uF és még tesztelem. Lehet hogy nagy volt a kondi?
Egyébként könnyen viszi a kaput, a megindítás is könnyen megy neki. -
-
#85619712
törölt tag
válasz
Batman2
#74437
üzenetére
A fene tudja, nem tisztán induktív terhelés ez, mert ugye ott van sorba maga a cső is. Elég "furán" terheli a hálózatot egy neon világítás. Én meg soha nem használtam inverterről, szóval nem tudom hogy viseli, de pl. egy keringtető szivattyú sem indul el inverterről, pedig az sem egy őrült teljesítményt igényel. Persze lehet csak véletlen az egész, és pont most adta meg magát a technika és nincs semmi összefüggés.
-
Batman2
őstag
válasz
#85619712
#74435
üzenetére
Az meg mitől lenne ?
A max 80W induktív terheléstől ?
100W-nál sosem használtam nagyobb teljesítménnyel, de a 100W-os pillanat pákát sokszor használtam róla, az sem ohmos terhelés és semmi baja sem volt vele, működött rendesen.
Vagy szerinted 10év alatt el kellett volna érnie a tekercsnek ?Üdv.
-
Dinter
addikt
Sziasztok, hátha cserélt itt már valaki telefon kijelzőt.
A probléma a következő: megkaptam a kijelzőt, működött, majd kipróbáltam alaplap és a sub board beszerelése után is jó volt még. Aztán amikor teljesen össze lett rakva, így nézett ki:
[link]
Ezt a választ adta az ali-s eladó: Dear friend,the lcd flex cable is not install well during you install he flex cable to the phone motherboard ,the lcd flex cable is loose and shake during you use the phone ,so the lcd flex cable is burning ,so the lcd have this problems
Mit ért ez alatt, hogy nem lett jól installálva a kábel? Nem lett rendesen benyomva vagy mi? Ha erre gondol, nem csak szimplán nem kellett volna működnie? -
Batman2
őstag
A nagyfesz részben egy IRF740-es fet is tönkrement.
Kicseréltem, próba, pár másodprecig ment rendben, minimális árafogyasztással, majd elkezdett megint ugrálni a töltöttség jelzés, megnőni a fogyasztás, világított a tulterhelés jelző, pedig semmi sem volt rákötve, majd mikor ízzó nélkül, direktben próbáltam az akkuról, megint elszállt a biztosíték, megint jött egy kis büdös műanyag szag belőle és kész.
Ezzel fel is adtam, így is majd 1 napom ment rá.Üdv.
-
hNp88
aktív tag
üdv Népek,
kissé off-topic a kérdés, de mivel csomó helyről kaptam olyan választ, hogy "ha 2 héttel ezelőtt szólsz, lett volna amennyit akarsz de kidobtuk", mostmár próbálkozok ahol csak lehet
régi/"retro" villanyszerelési anyagokat keresek gőzerővel, jelenleg főként mérőhelyi anyagokat, készülékeket, különös tekintettel a régi Ganz gyártmányú villanyórákra, HF vevőegységekre, vagy akár fázisjavítás-vezérlő készülékekre.
igazából minden érdekel, a közvilágítási lámpáknál és alkatrészeiknél kezdve, a fent említett mérőhelyi kellékeken át a plombahuzalokig és hasonló "apróságokig".
ha valakinek vannak ilyen dolgai, amiktől nem sajnálna megválni/már csak útban van/kidobásra lenne ítélve, nagyon hálás lennék érte.
-
Batman2
őstag
Kicseréltem az egyik kisfeszültségű kapcsoló fetet (IRFZ44V).
Ízzón keresztül rákapcsoltam az akkura.
Először az ízzó nem világít, a töltöttség jelzés telit jelez, majd valszeg mikor elindul a kapcsolgatás, megindul a hallható "zizegő" hang, azonnal megnő az áramfelvétel, az ízzó majdnem teljes fénnyel világít, de a hálózati csatlakozón nincs feszültség.
Ebből gondolom, hogy a nagyfesz kapcsolóelemek, esetleg diódák közül került valamelyik zárlatba, ment tönkre, így maximálisan leterheli a kisfeszültségű részt.
Nagyaon vacakul szerelhető, de szétszedem megint, végig mérem a nagyfesz részt kapcsoló elemeit is.
De ha tud valaki valami hasznos infót, ne tartsa magában!Üdv.
-
Batman2
őstag
Van valakinek tapasztalata Belkin AC anywhere 300/600W inverter javításával kapcsolatban ?
Ez már 10 éves eszköz, megszolgálta az árát, de azért szeretném meg javítani, ha lehet.
Tegnap rákapcsoltam egy dupla 18W fénycsöves, induktív előtétes lámpatestet, ment vele vagy 1 percet, majd a fénycsövek kialudtak, rövid ideig még próbálkozott valamit az inverter, a töltöttség jelző LEDek jelzése periodikusan variált, közben melegedni kezdett az egyik oldala, majd egyszer csak kiverte a bizotsítékját és volt egy kis műanyag alkatrész szag.
Azért egy max. 80W-nyi induktív terhelés nem kellett volna még kinyírnia a 300W-os invertert.
Cseréltem benne bizotsítékot, de azt is 1 másodperc alatt elpörkölte.
Belenéztem, nem égett el semmi, talán az egyik kisefszültségű oldal kapcsoló tranzisztorának volt egy kis szaga.
Addig rendben van, hogy el vannak szigetelve a hűtőbordától, de semmi hővezető paszta nincs rajtuk, így nem sok hűtésük lehet.
A nagyfeszültségű részben levő kapcsoló tranzisztorok még a szétszedéskor is igen melegek voltak, mondjuk összesen egy fém lapka van rajtuk, semmi borda.Üdv.
-
#74425
Babetta-X
senior tag
tordaitibi
#74405
Babetta-X
senior tag
válasz
tordaitibi
#74405
üzenetére
Nagyon köszönöm mindenkinek a saját és a közútkezelő nevében is a segítséget
Szóval a korábban linkelt képen láthatóval megegyező 1:1-ben a lámpák elosztása, 12V 10W-os izzók vannak benne, illetve két darab modernebb led-es 2w-os izzó, de azt ki tudom cserélni csak mikor mi volt a raktáron az került bele. Ha szükséges az eddigi elektronikáról ami működtette szívesen küldök képet, ha azzal lehet jutni valamire, sajnos a sorszáma alapján a neten semmit nem találtam róla egyenlőre. -
#74424
Dooonfrigo
tag
Dooonfrigo
tag
Sziasztok!
Egy ideje nem működik a garázsunk elektromosan működtetett ajtaja, az alaplap hibásodott meg, ezért úgy döntöttem, hogy egy arduino segítségével nekiugrok a javításnak.
Elektronikaban annyira nem vagyok otthon és a következő problémával szembesültem. A fali 220-as váltóáramot egy transzformátorral alakítja át 13 volt 1.9 amperra és ez volt rákötve a régi alaplap bemenetelére. Ez alakította át az áramot egyenárammá, amivel vezérelte a kefés motort.
Az lenne a kérdésem, hogy mivel lenne a legegyszerűbb egyenáramot varázsolni az arduino és a motorvezérlő meghajtásához? Egy dióda híddal tudnám egyenírányítani a váltóáramot, de tudtommal akkor az effektív feszültség akkor magasabb lenne 12 voltnál. A másik opció egy megfelelő 12 voltos dc tápegység lenne. Szerintetek melyik a jobb opció? Már van egy 12voltos dc step-down konverterem az arduinohoz. Előre is köszönöm!
-
#74423
#90088192
törölt tag
tordaitibi
#74408
#90088192
törölt tag
válasz
tordaitibi
#74408
üzenetére
Na az nekem maradt ki
Elnézést -
#74422
inf3rno
nagyúr
ElektrikusDE
#74410
inf3rno
nagyúr
válasz
ElektrikusDE
#74410
üzenetére
No én végül egy ilyet vettem: [link] 8k szállítással. Remélhetőleg tűrhető a minősége, és nem kenődik el néhány használattól. Elvileg két hét, amíg ideér. Lesz mit szerelni vele, tablet, egér, GPS, okos óra, stb.
-
#74421
Barret001
addikt
tordaitibi
#74420
Barret001
addikt
válasz
tordaitibi
#74420
üzenetére
Saját gyártmányú természetesen.Az volt a gond,hogy rosszul állítottam be.Figyelmen kívül hagytam,hogy járó motorral máshogy működik!
Aztán meg az előtét ellenállás lába is el volt fáradva -
#74420
tordaitibi
veterán
Barret001
#74418
válasz
Barret001
#74418
üzenetére
Tévedtem, és jó hogy utánanéztem, egy kedves ismerősömtől hallottam ezt kb. fél éve, ő sok autót hord vizsgára és el is hittem neki.
Itt leírják részletesen, és jó hogy megcsináltad.
Elnézést a félretájékoztatásért.
[link]
A linket továbbítom a barátomnak is hogy ne hülyítse a többi ismerősét se, senkit se. -
#74419
#85619712
törölt tag
tordaitibi
#74417
#85619712
törölt tag
válasz
tordaitibi
#74417
üzenetére
Maximálisan egyet értek veled, nem is azt mondom, hogy minden autóban lévő megoldás ugyanúgy működik. DE van olyan relé [link] ami akkor is ugyanúgy villog ha 20mA a terhelés rajta meg akkor is ha 20A! Nem olyan ördögtől való dolog ez!
-
#74418
Barret001
addikt
tordaitibi
#74417
Barret001
addikt
válasz
tordaitibi
#74417
üzenetére
Nem kötelező az utánfutó visszajelző? Most csináltam meg...Ha ezt tudom,hozzá sem nyúlok.
-
#74417
tordaitibi
veterán
#85619712
#74415
válasz
#85619712
#74415
üzenetére
Nem. 42W felett nem változik, azaz inkább pontosabban,
42W alatt gyorsabban villog.
Ma már minden autóba elektronikus a relé, több tucatot cseréltem és ebből, típus. modell függően talán 3 autó volt amibe mindegy a terhelés.
Viszont ezekbe olyan a visszajelzés hogy vagy 2 visszajelző izzó van és ha bármelyik oldalon kiég az egyik index izzó akkor nem jelez vissza, vagy 1 visszajelző és az ugyanígy működik, így tudatja hogy gond van.
A másik fajta, döntő többségben ez van, szaporább lesz a villogás.
Ha gépesen kiég 1 izzó és felakasztod a futót, akkor normál lesz a villogás mert megvan a 42W.
Ezokból kellett régebben külön reed relés vagy elektronikus külön utánfutó visszajelző, ma már nem kötelező de nem is kell, lásd lennti sorokat:
Can buszos és egyéb modern (elba...szott) kivitelekben meg semmit nem tudsz csinálni, abba a chassis computer vezérli az izzókat, öntesztet csinál és azonnal jelzi ha valamelyik kiégett, vagy ha ledes akkor azt is figyeli.
Ezokból ezekbe Te vagy én vagy bárki már nem szerel fel utánfutó catlakozót csak úgy pikkpakk alapon mert külön CAN egység kell ami 30-50ezer körül van és hozzá kell tanítani illetve inicializálni a komputerhez. -
#74411
#85619712
törölt tag
tordaitibi
#74401
#85619712
törölt tag
válasz
tordaitibi
#74401
üzenetére
Miért villogna lassabban? Amire te gondolsz szerintem az az ősrégi bimetálos relé ami a terheléstől függően villogott lassabban vagy gyorsabban. Ezek a mai relék terhelés függetlenek és van 40 A terhelhetőségű is 12 volton fillérekért.
Ja és egy diódán mindig csak egy izzó árama folyna keresztül, egy 1n5404 csak-csak megbírkózik a feladattal... Viszont valóban jó lenne tudni a lámpák számát/teljesítményét és az elrendezést, anélkül nehéz bármit is mondani. -
#74409
razorbenke92
őstag
tordaitibi
#74408
válasz
tordaitibi
#74408
üzenetére
-
#74408
tordaitibi
veterán
#90088192
#74406
-
#74407
inf3rno
nagyúr
ElektrikusDE
#74403
inf3rno
nagyúr
válasz
ElektrikusDE
#74403
üzenetére
Ha megnézed ebben T3 a legkisebb. Keresgéltem az este, nagyon ritka a T2 itthon, egyáltalán nem tűnik létező dolognak. Külföldön sem gyakori, a legtöbb készlet T5-től indul. Találtam egy párat, inkább a hosszított felé húzok, mert volt már, hogy simának túl mélyen volt a csavar. [link] Viszont ennél nincs T3 közte, ami esetleg később kellhet. Ami még szóba jöhet: [link] [link][link][link], de egyikre sem mondom, hogy az a tuti. Az utolsó tetszik, de sajnos amazon.com, és nem akarok vámmal szórakozni.
-
#74406
#90088192
törölt tag
tordaitibi
#74405
#90088192
törölt tag
válasz
tordaitibi
#74405
üzenetére
Az ütemadónak(ami LED-hez van) mindegy hogy LED vagy relé, ezert írtam, vagyis az eredeti ötleted működik, mert az volt a baj. Csak relé kell meg diódák az ütemadó melle, és örökös darab.
Úgy képzeld el, amit láttam az egy egyenes vonal, és a két végen van 1 db nyíl ami 2X45 fokos egyenesből áll.
-
#74405
tordaitibi
veterán
#90088192
#74402
válasz
#90088192
#74402
üzenetére
"Adott egy 15 lámpát magában foglaló lámpaegység, 12V izzók vannak benne és 12V akkumulátorról működne,"
Idéztem a kérdezőt, vagyis nem led, amúgy nem tudom hogyan lehet az X és a bal-jobb nyilat 15 pontból kihozni, nekem vagy 13 vagy 19 jön ki, a 3x5-ös pontmátrixból sehogyse.
Kéne egy skicc és akkor lerajzolom neki a legegyszerűbb, és legolcsóbb megoldást. Meg az izzók teljesítménye is kéne, /darab.
Amíg ez nincs addig semmit nem tudok neki segíteni. -
#74402
#90088192
törölt tag
tordaitibi
#74401
#90088192
törölt tag
válasz
tordaitibi
#74401
üzenetére
A LED-es irányjelzőhöz van ütemadó(Nagyon kicsi terheléssel is tartja az ütemet), ami kapcsolgathat egy komolyabb relét/kontaktort, vagy akar többet is
-
#74401
tordaitibi
veterán
Babetta-X
#74399
válasz
Babetta-X
#74399
üzenetére
Nem ilyen egyszerű mert az index relét se lehet korlátlanul terhelni, kis terhelésre meg nagyon gyorsan villog.
42W a megfelelő, de Te azt írtad hogy nem ledes hanem izzós a kijelzés.
Adni kéne valami támpontot, pl. ha. 21W az 15 darab izzó akkor diódákkal nem tudom van-e értelme, kéne egy skicc az izzókról, hány darab megy egyszerre, hány wattosak.
Ha pl. adott ábrát 6-8 darab izzó jelenít meg akkor az 120W, azt 12V mellett 10-15A, ezt már 1N4148-al vagy valami gagyi relével nem fogod kapcsolgatni.
Sem szabad szemmel, sem kamerán keresztül nem mutat semmit.
Régi erősítőkben van ilyen aljzat, esetleg abból bontani.
Új hozzászólás Aktív témák
ekkold- Kazy Computers - Fehérvár - Megbízható?
- Brave
- Autós topik
- Túra és kirándulás topic
- Medence topik
- Magga: PLEX: multimédia az egész lakásban
- Telekom otthoni szolgáltatások (TV, internet, telefon)
- D1Rect: Nagy "hülyétkapokazapróktól" topik
- Milyen okostelefont vegyek?
- Milyen légkondit a lakásba?
- További aktív témák...
- 16GB-os SODIMM (notebook) DDR4 RAM bazár - nézz be, lesz, ami kell neked!
- HP 15-af105nh laptop (15,6FHD/AmdQuad/4GB/128SSD/Magyar) - Akku X
- JOYOR S5 Pro 10" Elektromos Roller 26Ah Akkumulátorral Moddolt!
- XPS 13 9310 13.4" FHD+ IPS i7-1185G7 16GB 512GB NVMe ujjlolv IR kam gar
- Megkimélt Apple iPhone 8 Plus 64GB Fekete szinben, 100% akkuval, kártyafüggetlen, garanciával
- ÁRGARANCIA!Épített KomPhone Ryzen 7 7800X3D 32/64GB RAM RX 9070 16GB GAMER PC termékbeszámítással
- ÁRGARANCIA! Épített KomPhone i5 14600KF 16/32/64GB RAM RTX 5070 12GB GAMER PC termékbeszámítással
- ÁRGARANCIA!Épített KomPhone i5 13400F 16/32/64GB RAM RTX 5070 12GB GAMER PC termékbeszámítással
- ÁRGARANCIA! Épített KomPhone Ryzen 7 9800X3D 32/64GB RAM RTX 5070 12GB GAMER PC termékbeszámítással
- Napi 700 ft tól elvihető RÉSZLETRE BANKMENTES HP 840 G11 Ultra 5
Állásajánlatok
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
