Sziasztok
Van egy csavarbehajtó gépem aminek az eredeti töltő adaptere 15V 500mA -es volt.
Sajnos elveszett de van helyette egy 15V 1,7A-es adapterem, okozhat ez valamilyen problémát a készülékben ha megpróbálom ezzel feltölteni?Egy Bosch EasyDrill 12 a csavarbehajtó és a leírás szerint 3 Li-Ion cellából áll az akkumulátor.
-
PitLee
őstag
válasz
darvinya
#73190
üzenetére

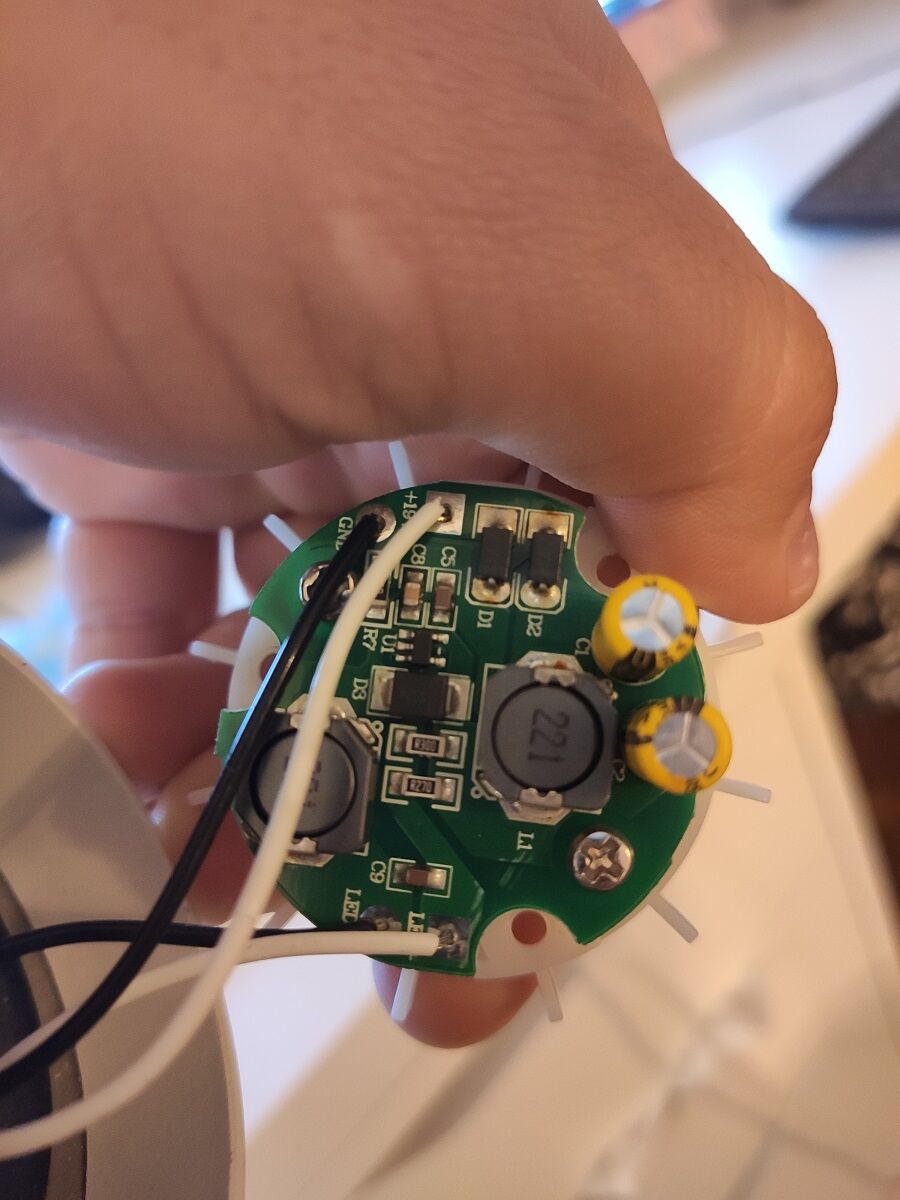

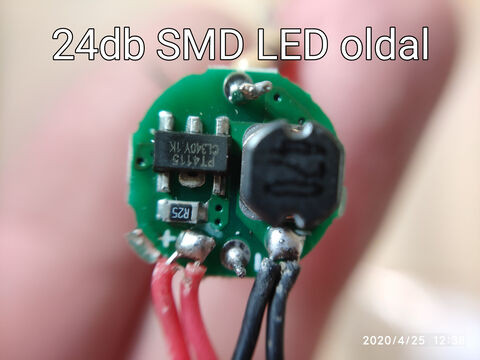

PT4115
https://people.xiph.org/~xiphmont/thinkpad/PT4115E.pdfAPPLICATION NOTES
https://cnctar.hobbycnc.hu/VarsanyiPeter/LED_Lighting/ConstansCurrentDrive/PT4115/PT4115_AppNotes.pdfItt találsz e valami értékelhetőt nem tudom
https://cnctar.hobbycnc.hu/VarsanyiPeter/LED_Lighting/ConstansCurrentDrive/PT4115/ -
Üdv!
Pár év óta van az udvarunkba egy kis kerti tó sajnos a víz minőség eléggé tönkrement de az aranyhalaim "még" elvannak.Volt egy napelemem és egy régi vérnyomásmérő kis kompresszorom most azzal bugyogtatom a vizet.
A kis kompresszor 6V-os és a napelem meg termel amennyit termel.Valami olyanba gondolkodom,hogy jó lenne egy aránylag kis fordulapon tartani a motort mert elegendő levegőt termel akkor is ha 3V-ot kap.Ki mit javasolna?Előre is köszi az ötleteket
-
#73181
darvinya
titán
pellesmartin
#73175
darvinya
titán
válasz
pellesmartin
#73175
üzenetére
Ha záró, akkor mechanikusan van összekötve, mert különben sehogyan nem tudja összeadni, mikor nyitott helyzetben van.
-
#73180
PitLee
őstag
pellesmartin
#73175
PitLee
őstag
válasz
pellesmartin
#73175
üzenetére
https://www.drive2.ru/l/486176280207688204/
https://www.drive2.ru/l/9940426/
http://zvook.online/auto19/renault-laguna-2-podklyuchenie-dzhoystika-k-magnitole.php
https://www.drive2.ru/l/3059417/
https://www.drive2.ru/l/1637947/ -
Sokimm
senior tag
Sziasztok!
Van egy gyerek elektromos autó, aminek a vezérlő elektronikája megkapmecolt. (nem kapcsol be).
A töltést egy 24V 1A-es fali dugós táp adta az elektronikának.
2db 12V zselés motor akksi van a kocsiban sorba kötve.
A kérdésem:
Ha direktbe a töltőjét a két akksira ráteszem (24V-os ágak), akkor a táp maximális 1A-es terhelése nem fogja kinyírni a töltőt?
Vagy létszükséglet valami elektronika a töltéshez?
A választ előre is köszönöm. -
#73177
PHM
addikt
pellesmartin
#73175
PHM
addikt
válasz
pellesmartin
#73175
üzenetére

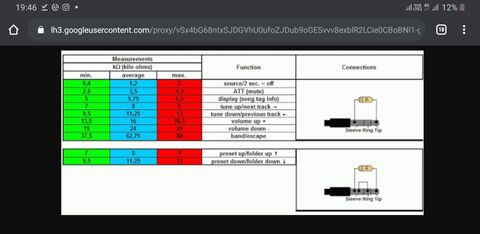

Valami ilyesmire gondoltam:
Mindenhol belefér a tűrésbe, de a hangerő növelés 2 gombra is működni fog,
míg a csökkentésnek kell külön nyomógomb. -
#73176
seger
addikt
pellesmartin
#73156
seger
addikt
válasz
pellesmartin
#73156
üzenetére

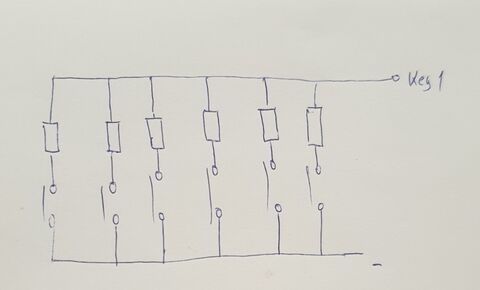

Az elképzelés jó, csak a rajzon kcsit javítanék.
De minden jó ahogy gondolod.
Elvileg van még egy key2 veszeték, akár még plusz gombsor is beépíthető. Innen kezdve sok lehetőség van, akár két gomb egyszeri megnyomásra is!
-
pellesmartin
tag
válasz
#90088192
#73174
üzenetére

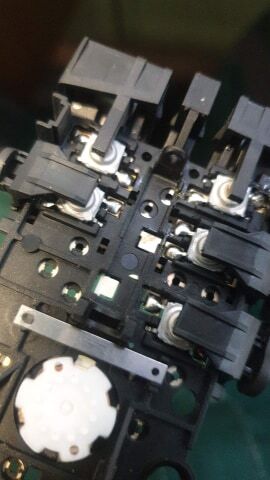

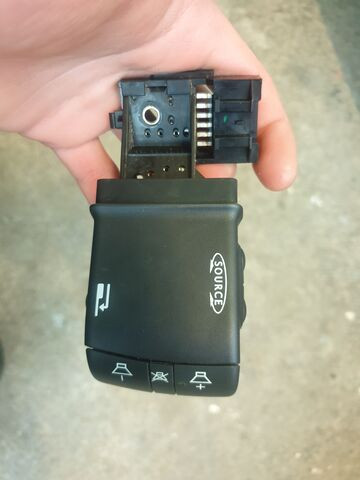

Igy néz ki a kapcsoló belseje:
Nem tudom megbontani,ki van öntve műanyaggal a vezető anyag. A kapcsolók másik két pár érintkezője is záró,és ugyanúgy rá van forrasztva a lábakra..
Ha minden kötél szakadna,lekéne forrasztani a kapcsolókat,a lábaikat elszigetelni a vezetőtől,és kivezetékelni egyesével.. ezt még szeretném elkerülni.(#73168) PHM
Az a némi trükk mit takarna?
Lehet elboldogulnék 5kapcsolóval is. Köszi
-
#73174
#90088192
törölt tag
pellesmartin
#73156
#90088192
törölt tag
válasz
pellesmartin
#73156
üzenetére
Helló
Amint az imént írtam az neked ment
A megoldás kicsit cseles ha az 1 és 3 lábra négyszög jelet kotsz ami ellen fázisban van akkor egyszerűen meg lehet különböztetni a 2 állapotot
Nem világos nekem hogy szétválaszthato vagy sem az 1/3 lab vagy fix sín.
Ha fix sín akkor fordítva kell gondolkozni
[ Szerkesztve ]
-
mezis
félisten
válasz
KutyiHU
#73167
üzenetére

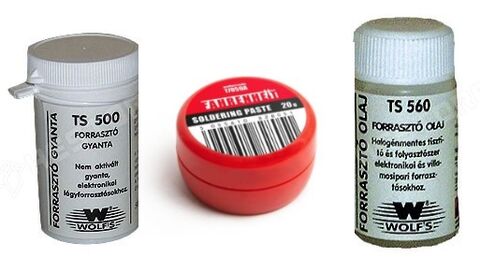

A TS560-hoz hasonlót "nehezebb" esetekben (nem réz, horganyzott acél, fene tudja anyag) használok. Többnyire sikerrel.
A TS500-at nem ismerem. Csak egyszerű fenyőgyanta lenne, ami szinte csak rézhez való ?Ha csak ritkán forrasztasz, akkor az 560-as, de érzékenyebb felületről a maradékot le kell mosni, különben korróziót okozhat.
-
#90088192
törölt tag
-
#73169
tordaitibi
veterán
Dinter
#73160
válasz
Dinter
#73160
üzenetére
Mielőtt nekiállsz, legalább teszteld le a végfokokat,
a bemeneteket leválasztod és (a biztonság miatt) egy 470n-1uF kondin hajtsd meg telefonról, pc-ről, valamiről.
Ha a végek mennek, lehet az előfokozatot babrálni, először a tápfeszültségeket ellenőrizni, ez az alap.
Utána lehet ic cserén meg egyebeken gondolkodni.
Amikat leírtál ha azt megcsinálgatod az gazdasági totálkár.
Ha a szívedhez van nőve akkor ok.
Amúgy maradna a doboz meg a hálózati trafó. -
#73168
PHM
addikt
pellesmartin
#73159
PHM
addikt
válasz
pellesmartin
#73159
üzenetére
Akárhogy agyalok, némi trükkel is csak 5 funkció oldható meg,
a volume down-nak külön nyomógomb kellene az általam kitalált megoldásban. -
-
#73165
VIPowER
őstag
Steve_Brown
#73162
VIPowER
őstag
válasz
Steve_Brown
#73162
üzenetére

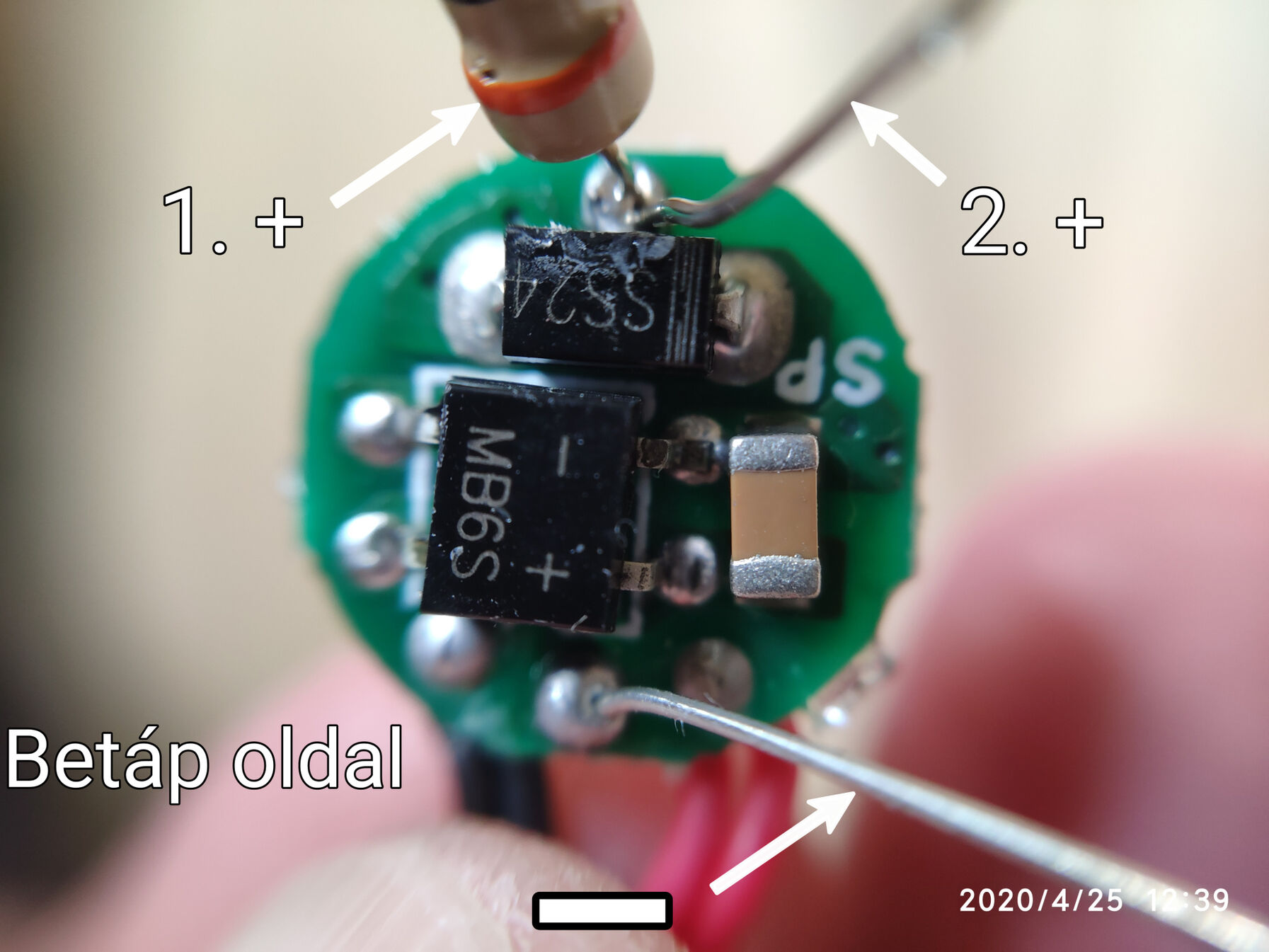

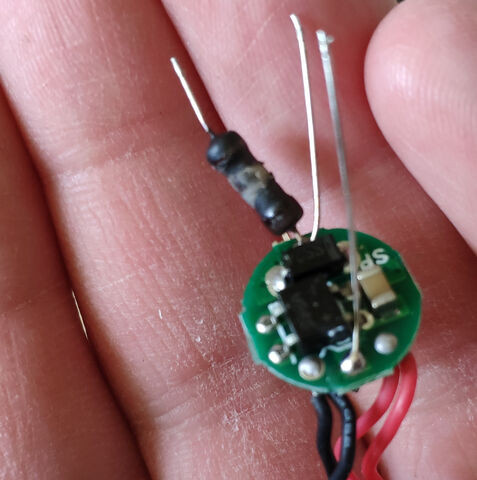

Fotózd már le amit építettél. Legalább 2W-os ellenállás kell. Már csak kíváncsiságból összedobtam én is fapadosan : [link], bár nekem csak BD242 volt hirtelen a kezem ügyében, meg egy 18 ohm-os ellenállás, de tökéletesen működik.
-
#73164
tordaitibi
veterán
sztanozs
#73154
válasz
sztanozs
#73154
üzenetére

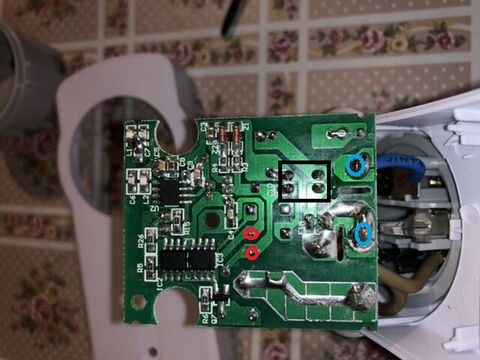

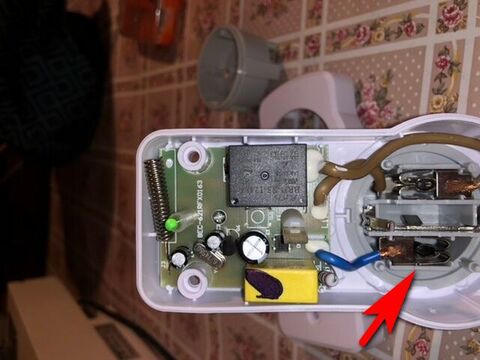

A kékeken kapja a 230-at, terheléssel mérni kéne.
A fekete téglalap egy graetz, a panel másik felén van a nagy sárga kondenzátor mint kapacitív előtét, és egy előtétellenállás, esetleg ezt érdemes lenne mérni. Ha megnyúlik, okozhatja a hibát.
A piros karikák a +- táp, mérni üresen és terheléssel, meghúzott relével és anélkül.
-
#73163
PitLee
őstag
pellesmartin
#73156
PitLee
őstag
válasz
pellesmartin
#73156
üzenetére
Nem értek hozzá, csak a logika mentén próbálkoztam, de sok az ismeretlen és ezért rengeteg a lehetőség.
http://www.picbasic.co.uk/forum/showthread.php?t=15229
https://hackaday.io/project/167909-clio2jvc
https://forum.arduino.cc/index.php?topic=230068.0
https://youtu.be/fk73SCOE8qUmeg van ilyen kütyü is
google.com/search -
#73161
darvinya
titán
pellesmartin
#73156
darvinya
titán
válasz
pellesmartin
#73156
üzenetére
Ki kellene mérni, hogy van-e nyitó érintkező.
Mert írásodból 1-4 záráskor 3-4 is zárva, emiatt adja hozzá.
Ha meg 3-4 nyitó, akkor azon nem lehet változtatni, kapcsoló bontás nélkül. -
Dinter
addikt
válasz
Dinter
#72943
üzenetére
Biztosítékot cseréltem, találtam hozzá kapcsolási rajzot. [link]
Itt is mondtátok, hogy valószínűleg előerősítő hiba, illetve privátban is kaptam ilyen választ.
Ha veszek ali-ról, [link] ennek megfelelő a minősége? Vagy ezt lehet valami újabbal helyettesíteni? Ha esetleg ez sem oldja meg, akkor végfok csere után jó lehet még? -
#73158
PHM
addikt
pellesmartin
#73156
PHM
addikt
válasz
pellesmartin
#73156
üzenetére
Milyen ellenállásértékek tartoznak a parancsokhoz? (R1...R6)
-
#73156
pellesmartin
tag
pellesmartin
tag
Sziasztok!
Segítségre lenne szükségem,adott egy autó kormánytávvezérlője,amit össze akarok kötni egy fejegységgel. Azon 2 pont van,és amilyen ellenállást kapcsolok közé,azt csinálja.( pl 10k ohm, hangerő fel,20k ohm hangerő le.)

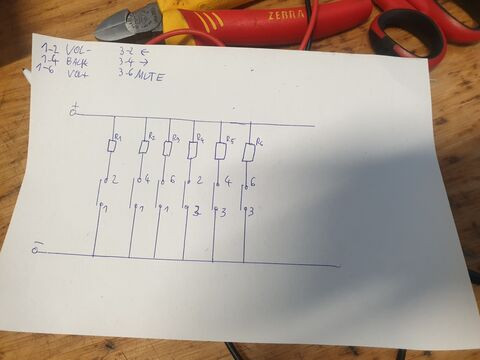

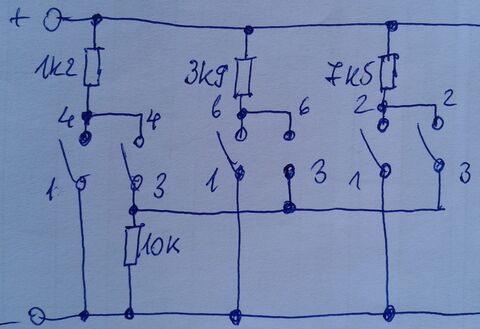

Csináltam egy rajzot hogy gondoltam ki,ami jó is lenne,viszont a rajz fölött látjátok a gombok pontjait. 1es és 3-as láb közös,azok kapcsolnak a 2 4 6-os lábra..
Így 3 gomb tökéletesen megy,de mikor pl az 1-4 et összezárom,akkor a 3-4 kapcsoló elé tett ellenállás értéke hozzáadódik párhuzamosan,mivel a 4-es láb közös pont mind a két gombon.
Milyen megoldás lenne jó? Kapcsolót nem tudom megbontani..
Köszi!!
-
#73155
tordaitibi
veterán
sztanozs
#73154
-
#73154
sztanozs
veterán
tordaitibi
#73153
sztanozs
veterán
válasz
tordaitibi
#73153
üzenetére
230V-on nem annyira mozgok otthonosan (bár kezet már ráztam vele
) - viszont a tápvezetéket (a dugaljig lehet, hogy átnézem, az lehet még valami vékony vacak vezeték, vagy rosszul összerekva - bár nem hinném, gyakorló villamosmérnöké volt a ház előttem).BTW az nem lehet a gondja, hogy nem ohmos a fogyasztó, hanem egy szivattyú?
-
#73153
tordaitibi
veterán
sztanozs
#73151
válasz
sztanozs
#73151
üzenetére
Bocsi hogy radi8tor-nak ment a válaszom.
Akkor pedig valahol nagy átmeneti ellenállás van, a dugó részébe.
Terhelésre lehet leesik a feszültség 180-200 voltra, és a tápja már nem tudja erről a csökkent fesz.-ről biztosítani az elektronika működését.
Egyszerű kapacitív osztó van benne, a nagy sárga kondenzátor az.
Utána kell lennie valamiféle dióda-szűrő, esetleg stabilizátor kapcsolásnak.
Azon kéne mérni működtetés közben, és a hiba jelentkezésekor is.
Nagyon kis egyszerű az egész, sajnos ha nincs a kezembe, nehezen azonosulok a kapcsolással, fényképek alapján megpróbálhatok segíteni de nagyon rosszul megy képről.A panelra menő 230-at kéne magán a panelon megmérni, ha terheled akkor is megvan a 230? Dugjál bele egy vasalót, hidald át a relé két pontját ami kapcsolt és mérjél.
Nem tudom mennyire mozogsz othonosan a 230V környezetbe, ha nem, akkor inkább hagyd a fenébe, nem ér annyit.
Mégegy, másik konnektorokba próbáltad? Lehet, a szivattyú tápvezetéke vagy a konnektora a bűnös, a vasalós megoldás, vagy valami 1,5-2kW fogyasztó, hősugárzó segít itt is hibát keresni.
Nálam múlt évben a betáp lazult le az oszlopon, ha ment a villanysütőm akkor 173 voltot mértem az egész házba. -
#73151
sztanozs
veterán
tordaitibi
#73150
sztanozs
veterán
válasz
tordaitibi
#73150
üzenetére
Nem, terhelés nélkül rendesen kapcsolgat. A led sem alszik el, amikor leold.
Amikor működik - terhelés alatt (a relé bekapcsolása után) - a led nagyon enyhén elhalványodik.
Ami érdekes, az, hogy a három kapcsolóból az egyik az első bekapcsolás után simán elműködik akármeddig, ha egyszer bekapcsolt(egy negyed-fél órát biztosan, amíg locsolok), de ha kikapcsolom, akkor a következő bekapcsolás után kb 2-3 mp-re már leold, és nem tudom bekapcsolni, csak ha pihentetem 10-15 percet. Utána ugyanúgy megy. A másik két dugalj viszont már elsőre leold (pár napig működött mind a kettő, de már nem megy egy sem - illetve csak az egyik, de az is csak elsőre, vagy hosszabb pihentetés után). -
#73150
tordaitibi
veterán
radi8tor
#73149
-
PitLee
őstag
Ennyire nem értek az elektronikához, de mi van ha szivattyúval is van gond és esetleg szorul és nagyobb az áram felvétele ?
itt a relé doksja nekem nem sokat mond
https://www.manualshelf.com/manual/afe/brd-ss-124lm/datasheet-english.html -
-
KFORboy
senior tag
válasz
tylerddd
#73136
üzenetére
Eszköz függő, a laptopban a betáp vonalon több konverzión is átesik az áram.
Egy távirányítós autóban kétlem, hogy ilyen megesne, de ha szétkapod, megtudod nézni.
Egy 9V-os elem 10.4V körüli csúcsfeszültséggel bír.
Ha 11V körüli/fölötti akármit adsz neki... Fene tudja mit szól hozzá. -
#73135
weiss
addikt
szabifotos
#73127
válasz
szabifotos
#73127
üzenetére
WT, szerintem nagyon gyorsan kezdj el alkudni az bérleti díjból, ez így életveszélyes is lehet akár.
-
#73131
KFORboy
senior tag
szabifotos
#73129
KFORboy
senior tag
válasz
szabifotos
#73129
üzenetére
Akkor probléma megoldva; gariba küld be és ha nem mondod el ezt a sztorit megjavítják/cserélik !
-
#73130
tordaitibi
veterán
Csabesz666
#73125
válasz
Csabesz666
#73125
üzenetére

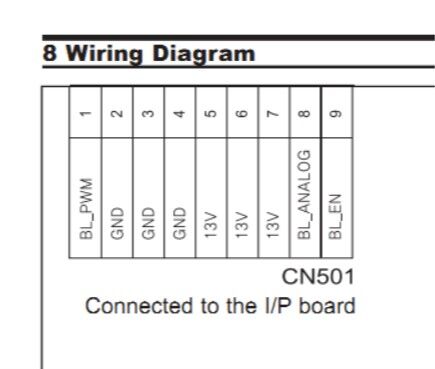

Itt vannak a neked kellő pontok,
a bl_en az a backligt enable, vagyis a háttérvilágítás ki-be kapcsolása,
a bl_pwm meg a fényerő.
A backligt_en az 0 vagy 3,3-5V, rámérsz hogy alacsony vagy magas az aktív állapota,
a pwm meg kis ügyeskedéssel felhasználható a ledes háttérvilágításodhoz, kisebb kiegészítéssel. És akkor olyan lesz a működése mint a gyári állapotba, lesz fényerőszabályzásod is.
-
#73128
KFORboy
senior tag
szabifotos
#73127
KFORboy
senior tag
válasz
szabifotos
#73127
üzenetére
Valamelyik komparrátor/OpAmp IC könyökölt le valószínűleg, a vezérlőig nem kellene, hogy eljusson a kapott tüske.
Mellesleg nem is néz ki gagyinak.Bontsd meg és bogarászd végig, lehet megúszod egy SMD dióda/biztosíték/kondenzátor/ellenállás stb... cseréjével.
De megtalálni valószínűleg jó kis meló lesz.
Földelést meg ha másnem, legalább egy hosszabbítóra oldj meg, ladiátorra kábelezve a földet...
Nagyon parasztbúl dolog, de egyszerűen nonszensz, hogy nincs földelés... Minden hálózatra csatlakozó eszközöd potenciálisan veszélyes önmagára és rád is ! -
#73127
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
Segítség kellene, hangkártyámmal baleset történt.
Egy régi földelés nélküli házban bérlek szobát. A jack kábel végét bedugtam a hangkártyába és gubancolás közben véletlen hozzáért az alacsonyan lévő csillárhoz a test, amin világít a fázisceruza. Azóta nem szól az a kimenetem.
Kérdés: Ismeri valaki ezeknek a felépítését? Egy USB hangkártya emiatt behal, az javítható, vagy csere? Gondolom az IC kaphatott egy "kis" túláramot...
Behringer UMC404HD
A kistesójáról itt egy kép
-
Dinter
addikt
-
#73123
mezis
félisten
Csabesz666
#73122
mezis
félisten
válasz
Csabesz666
#73122
üzenetére
A tápegység és a CCFL áramköre között szokott lenni biztosíték vagy biztosítékként is működő 0Ω-os ellenállás. Ezzel leválasztható a fölösleges áramkör és ha szerencséd van, akkor erről a pontról megfelelő feszültséget, áramot tudsz biztosítani a LED vezérlőjének.
-
#73122
Csabesz666
aktív tag
Csabesz666
aktív tag
Sziasztok, Adott egy samsung synch Master 203b monitor. Ezt szeretném ledesíteni. A ledeket, már belepakoltam, az inverter része, egybe van a táppanellel, Rajzot, még nem találtam hozzá, hogyan tudnám megoldani, hogy 12v-ot kapcsoljon, amikor bekapcsolom, a monitort? A segítséget előre is köszönöm!
-
radi8tor
MODERÁTOR
válasz
PitLee
#73113
üzenetére
Heh köszi, azóta én is turkáltam a netet.
Közben sikerült kiszednem a tápot. Egy 3,3V 2A-es mini Delta táp van benne. Olyan aranyos.
Terhelve 3,325V adott le, szóval nem igazán értem abban a videóban miért 3,7V-os step down konvertert mondott. Lehet rossz volt a műszere. -
sztanozs
veterán
Sziasztok! Vettem kb egy éve egy csomag távirányítható dugaljt (kinézetre pont ez, de nem az aqua-ban vettem, hanem valahol máshol, már nem rémlik), az első dugalj elég sokáig bírta, de a másik kettő egykét nap után megadta magát (1300 W-os mélykúti szivattyú kapcsolgatása volt a feladata). Azt csinálja, hogy az első bekapcsolásra még bekapcsol, de ahogy kikapcsolom már nem engedi magát bekapcsolni (illetve bekapcsol 1-2 mp-re, de rögtön le is old). Nem kapott közel sem akkora terhelést, ami a papírján van, szóval ezzel elvileg nem lehet gond. Nem volt egyszerű szétszedni (valami fura háromszög-fejű csavarokkal van összerakva), de belül nem láttam semmi egyértelmű meghibásodást. Bármi ötlet így elsőre látatlanban?
-
-
PitLee
őstag
válasz
radi8tor
#73097
üzenetére
http://evolver.fm/2013/06/06/airplay-on-the-highway-put-apple-airport-express-in-your-car/
https://ilgthegeek.wordpress.com/2009/11/18/apple-airport-express-resurrection/
http://monirulpathan.com/afterhours/stream-music-to-your-car-with-a-usb-powered-airport-express/
https://hifiduino.wordpress.com/2013/06/15/apple-airport-express-usb-audio-output-mod/
http://scottgsanders.com/2008/08/airport-express-power-supply-fix/
https://vonkonow.com/wordpress/2012/02/repairing-a-broken-airport/
http://jackchalkley.com/2014/03/16/hacking-an-apple-airport-express-to-make-wireless-car-audio/
-
#73112
daninet
veterán
tordaitibi
#73110
daninet
veterán
válasz
tordaitibi
#73110
üzenetére
Alin úgy árulják ezeket, hogy 9V 10.9W szóval gondolom 820mA körüli lehet.
-
#73111
darvinya
titán
tordaitibi
#73106
darvinya
titán
válasz
tordaitibi
#73106
üzenetére
Belső mag feszültsége 1-1.5V.
-
#73110
tordaitibi
veterán
daninet
#73109
-
#73108
tordaitibi
veterán
daninet
#73105
válasz
daninet
#73105
üzenetére
Hány w a lámpa, akkörüli teljesítményű, szerintem 12V ledet lehetne betenni helyettesítésként. Szemre meg tudod számolni, hány led chip van benne, az már egy indulási pont, 3 volttal számolva egy led szegmenst.
Ha pl. így kijön 4 led, azaz 12V, a lámpa meg adattábla szerint pl. 10W, akkor jó közelítéssel neked bármilyen hasonló kialakítású 12 voltos 800 milliamperrel hajtható ledet kell vadásznod, [például itt] .
Típust, nem tudok mondani. -
#73106
tordaitibi
veterán
darvinya
#73091
-
#73105
daninet
veterán
tordaitibi
#73104
daninet
veterán
válasz
tordaitibi
#73104
üzenetére
szuper. köszi
ismersz olyan magyar webshopot ahol ilyen ledeket lehet kapni? Nem muszáj ugyanez a márka csak ez a 14x14 formátum legyen. Nem nagyon találtam semmit, mindenhol lámpatesteket vagy menetes lámpákat árulnak. -
#73104
tordaitibi
veterán
daninet
#73103
-
daninet
veterán
Sziasztok!
IKEA Riggad nevű asztali lámpánk megadta magát, a LED csak pislákol.
CREE 1034 típusú dióda van benne.
A lámpa tápja DC19V-os. A led driver pedig egy step down converter-nek néz ki kapcsolóval a hátán.
Bekapcsolt állapotban a led lábainál 17V-ot mérek ami egészen szokatlan egy LED-nek.
Betápnál mérhető 19V fix.Most azon a dilemmán vagyok, hogy csak LED-et rendeljek vagy egy új step down converter-t is?
-
mezis
félisten
válasz
radi8tor
#73100
üzenetére
A DC - DC konverter rendelkezik megfelelő szűrővel.
Ez az óriási elkó meg ha már ott van, bekötheted, a megtáplált áramkörnek jól jöhet. Persze csak akkor, ha túléli az induláskor fellépő óriási töltő áramot a DC - DC konverter.Ja, hogy ez moddingolás ? Már azt hittem Apple-nél szakadékba zuhant a színvonal.
![;]](//cdn.rios.hu/dl/s/v1.gif)
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Én szóltam.
) - viszont a tápvezetéket (a dugaljig lehet, hogy átnézem, az lehet még valami vékony vacak vezeték, vagy rosszul összerekva - bár nem hinném, gyakorló villamosmérnöké volt a ház előttem).
Új hozzászólás Aktív témák
ekkold- 16GB-os SODIMM (notebook) DDR4 RAM bazár - nézz be, lesz, ami kell neked!
- HP 15-af105nh laptop (15,6FHD/AmdQuad/4GB/128SSD/Magyar) - Akku X
- JOYOR S5 Pro 10" Elektromos Roller 26Ah Akkumulátorral Moddolt!
- XPS 13 9310 13.4" FHD+ IPS i7-1185G7 16GB 512GB NVMe ujjlolv IR kam gar
- Megkimélt Apple iPhone 8 Plus 64GB Fekete szinben, 100% akkuval, kártyafüggetlen, garanciával
- Samsung Galaxy S23 Plus 256 GB Kártyafüggetlen 1Év Garanciával
- ÁRGARANCIA!Épített KomPhone Ryzen 7 5700X3D 32/64GB RAM RTX 5070 12GB GAMER PC termékbeszámítással
- Nvidia Quadro M2000/ M4000/ P2000/ P2200/ P4000/ P5000/ RTX 4000/ RTX A2000 / RTX A4000
- BESZÁMÍTÁS! ASROCK H310CM i5 8400 16GB DDR4 256GB SSD 1TB HDD GTX 1060 3GB Rampage SHIVA TT 500W
- AKCIÓ! ASUS PRO WS W790E-SAGE SE alaplap garanciával hibátlan működéssel
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: PC Trade Systems Kft.
Város: Szeged
