ecaddsell
aktív tag
válasz
#68216320
#74693
üzenetére
http://web.mit.edu/6.115/www/document/gal22v10.pdf
http://ee-classes.usc.edu/ee459/library/datasheets/16v8.pdf
In addition, 100 erase/write cycles and data retention in excess of 20 years are specified.
1 perc googlival megkeresni... -
Macsekp
tag
Hello!
Segítséget szeretnék kérni!
Van egy manikűrös köröm csiszoló gèp. Ha bekapcsolom, tökéletesen működik, a potméterrel lehet állítani a fordulatszámát.
A probléma, hogy bekapcsolás után fél perccel felpörög és akkor már a potméter sem működik. Ha tekergetem, van némi fordulatszàm változás, de nem lehet visszavenni.
Mi lehet a pronléma? A poti döglött meg? -
ekkold
Topikgazda
Ilyen még a "rendes oszcilloszkópok" között sem lesz. Régebben egy 14 bites 200MHz-es OWON szkópot nézegettem meg alaposabban. Már a 12...14 bitet is csak csökkentett mintavételi sebesség mellett tudja, az 1Gs/s már csak 10 biten megy. Az ennél nagyobb felbontás nagy valószínűséggel csak szoftveres trükközés (túlmintavételezés és interpoláció ) eredménye. A nagyon drága oszcilloszkópok (több MFt) is inkább csak a mintavételi sebességben tudnak többet, és általában 8...10 (ritkán 12) bites a felbontásuk.
32 bitet legfeljebb egy spécibb hangkártya tudna, de az nagy valószínűséggel 20kHz-ig tud csak dolgozni. Ha mégis kicsit többre képes, valószínűleg akkor sem megy mondjuk a maximális 384kHz-es mintavételi freki felénél tovább.
-
ecaddsell
aktív tag
A PCMCIA-t felejts el, PCIe-es kártyákat ha türelmes vagy esetleg még egész jó áron is kifoghatod az ebay-en.
Pl. Adlink PCIe-9852 (újonnan eszement ára van).
Vagy ha komolyabb kell akkor valami ADS54J60-al készült kártya.Talán univerzálisabb és megfizethetőbb az USB-s cuccok pl. Advantech USB-DSO2-AE (ez ha jól tudom 12bit a max 200MHz-ig). Ha nekem kellene valami ilyesmi akkor talán ez utóbbit venném...
-
-
And
veterán
"Jó lenne 32bit, és 100+Mhz, de minden jó lenne, ami túlmutat a 12bit/10Mhz-en."
Vagy én értelek félre ezzel a 32 bittel, vagy te tetted lehetetlenül magasra a lécet. 100 MHz-en és felette 12 bites felbontás már bőven jónak számít, a LeCroy 4000HD sorozat tudja ezt 1 GHz-ig, néhány millió forintért. 16 bitet a PicoScope 4262-es tud, 5 MHz sávszélesség mellett. -
Sziasztok!
PCMCIA oszcilloszkóp kártyát keresek.
Van egy Picoscope 2204A USB oszcilloszkópom, de ennél kicsit nagyobb felbontásra lenne szükségem tranziens jelenségek vizsgálatához. Jó lenne 32bit, és 100+Mhz, de minden jó lenne, ami túlmutat a 12bit/10Mhz-en.
A PCMCIA foglalat mindenképpen elvárás.
Esetleg PCI-E is szóba jön, de akkor át kell szerveznem a műhelyt, amit nem szívesen tennék.Egy csatorna elég.
Köszi!
-
#74682
PHM
addikt
quailstorm
#74681
PHM
addikt
válasz
quailstorm
#74681
üzenetére
6x6mm-es tact spst nyomógomb, szinte minden alkatrészboltban kapható.
Csak arra figyelj, hogy van 2 lábú típusa is, illetve különböző hosszúságú
nyomórésszel szerelt típusa. -
#74681
quailstorm
félisten
razorbenke92
#74680
quailstorm
félisten
válasz
razorbenke92
#74680
üzenetére
Mivel nincs kiforrasztva, ezért csak úgy vonalzóval szemre, és igen, a gomb tetejéig. Nyilván ha kiforrasztom, akkor előkerülhet a tolómérő. Szóval a pontatlanság ezért van.
Köszönöm a linkeket, kiforrasztok egyet, aztán összehasonlítom, de szinte biztos, hogy ez lesz az.
-
#74680
razorbenke92
őstag
quailstorm
#74678
válasz
quailstorm
#74678
üzenetére
Mivel mérted ezeket az értékeket, és hogyan?
A magasság a PCB-től a gomb tetejéig? Vagy a nyomógombház tetejéig?
A lábtávolságot a lemez lábak külsejétől mérted?Nekem, ahogy Barret001 is írta, nagyon szabvány mikrogomb szagú ez a cucc, annak a pontos adatai viszont mások
Magassága 4.3mm
6.2x6.2 a footprintje
és 4.5x6.5 a lábrasztere.https://www.ret.hu/shop/product/diptronics/dts-61n_52-03-32
https://www.hestore.hu/prod_10022461.html -
#74679
Barret001
addikt
quailstorm
#74678
Barret001
addikt
válasz
quailstorm
#74678
üzenetére
Szabványos tucattermék.
-
#74678
quailstorm
félisten
quailstorm
félisten
Hello!
HannsG monitoromban tönkrementek a nyomógombok. Bekapcsológomb pereg, fényerő le pedig magától lehúzza a fényerőt. Úgy gondoltam cserélem őket, mert láthatóan nem túl nehéz munka.
Azt szeretném kérdezni, hogy honnan és milyen mikrokapcsolót vegyek?
Méretek:
3mm magasság
5mm x 5mm alapterület
8mm-es lábtávolságAlapvetően a RET-ben nézegetném a nyomógombot, de életemben nem vettem sehol.
-
-
plömplöm
őstag
hátha itt:
volt ez a manus ugyebár, de tudtommal ő befejezte a tevékenységét. hova kéne tegyem azt a kb féltucat crt televíziót, amivel nemrég meggazdagodtam? ha valakit érdekel itt, vagy tud valakiről, aki tudna valami értelmeset kezdeni velük, akkor jelezze. elvihető ingyen, újpest városkapu környéke. kicsik, nagyok, van itt nokia is
thx -
-
totron
addikt
Műszaki Torrent Tanya nagyon elkezdett érdekelni. Régebben is érintett hallomás szintjén, de a tartalmak ott nagyon kedvezőek - nekem személyre szabottak - a hírek szerint. Valaki esetleg lát fantáziát abban, hogy én ott..? Abszolúte otthon érezném magam, minden más torrent site elhomályosul mellette.
-
darvinya
titán
-
...egyre jobb. Visszatettem a saját puffereit. Azzal is ugyanígy lekapcsol, de sokkal gyorsabban.
A 10000uF-osokkal be tudom nyomni a "Muting" gombot, úgy megy rendesen. Ha kikapcsolom a "Muting"-ot, akkor azonnal lekapcsol. Tényleg végfok lehet.

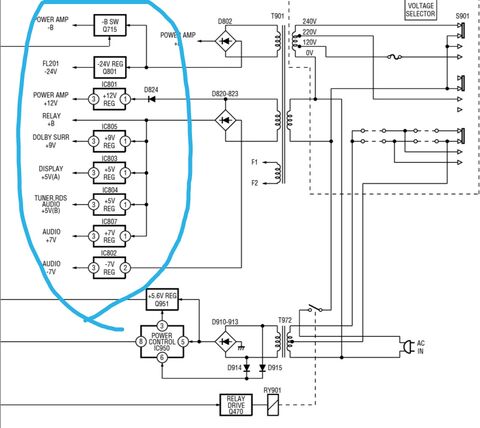

A rajza (http://sportsbil.com/sony/STR/STR-D/STR-DE245_DE345_v1.0.pdf) szerint a védelem a végtranyókat figyeli. De mi a franc lehet a végtranyókal, mit okozhat ott a puffercsere? -
Most tovább bekapcsolva marad, a "Protect" felirat írja ki... De mi védelem lehet az? Melegedés? Zárlat?
-
Van nálam egy Sony DTR-DE345 5.1 erősítő. Az volt a baja, hogy torzan, és nagyon halkan szól. A 220 pufferek rossznak tűntek (8000uF 70F) , ezeket cseréltem 10000uF -re. Azóta állandóan lekapcsol, azaz indulás után pár másodperccel off. (Kijelző pl. elindul, kiírja a forrást, hangerőt is lehet állítani...)
Valakinek ötlete, hogy mi okozhatja ezt? A torz hangot és a lekapcsolást sem igazán tudom mihez kötni... -
pepejoe
tag
Sziasztok!

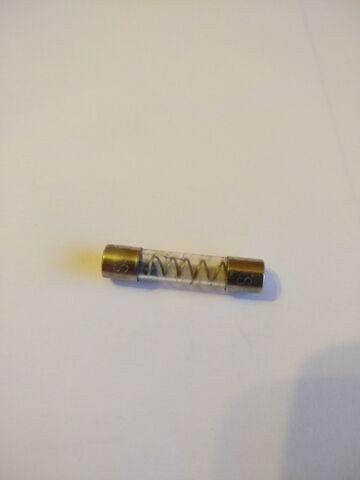

Valaki meg tudná mondani mi ez az alkatrész vagy mivel lehet helyettesíteni?
Egy 30 éves mikróból való, az van mellé írva hogy nem biztosíték hanem "monitor resistor". Magára az alkatrészre az van írva hogy SH 0,5 ohm (a mellette lévő címke szerint 441P49039 számú alkatrész, de ilyet nem találtam). A mérete 29,6 mm x 6,4 mm.Segítséget előre is köszönöm.
-
#85619712
törölt tag
válasz
Golyobis
#74654
üzenetére
Nos akkor magad uram ha szolgád nincs alapon, neked kell szétszedned és meggyőződnöd a vezetékek éppsegéről. Más úgy sem fog meggyőzni téged ha jól látom, persze ez valahol érthető. Próbáld ki más hasonló szerszámon is (ha van rá lehetőséged) azt a falszkennert, ha más gépeknél is így viselkedik akkor hibás az elméleted. Ha a jelez a szkenner az nem feltétlenül jelenti azt, hogy feszültség alatt van a fém, simán lehet csak valamit összeszed, ahogy mások is írták.
-
Golyobis
tag
Hidd el, nem a gépben lévő vezetékre jelzett, mert egyrészt az távolabb van onnan ahol mértem, másrészt mint ahogy írtam, bedugott állapotban sem mindig jelez a burkolatra. Azt sem hiszem hogy statikus feltöltődés lenne, mert ha kihúzom a konnektorból egyből eltűnik a jel is.
A megrázást esetleg az is kizárhatta, hogy gumitalpú cipőben használtuk, és mindig kesztyűben, a fém részeit pedig relative nehéz véletlenül megérinteni. - Gondolom én (tapasztalatlan) laikusként.
-
PHM
addikt
válasz
Golyobis
#74654
üzenetére
A kettős szigetelésű védelmi osztályba tartozó készülékeket tilos földelni.
Az a hosszú drót pedig valószínűleg antennaként viselkedik, azért jelez a műszer.
Ha a gép belsejében valóban lett volna "érintkezés", akkor megrázott volna téged.
Egy vezetékkereső nem erre való, hanem arra, hogy a falban jelezze a vezetékeket.
Nem csoda, hogy jelzett a gép burkolatán, hiszen valahol alatta van az élő vezeték.
A kettős szigetelésű védelemnek pont az a lényege, hogy ne kerülhessen
feszültség a gép/berendezés burkolatára.
Nekem is van érintésmentes feszültség keresőm, kiválóan jelez, ha élő
kábelhez, vagy vezetékhez közelítem.
Csak épp akkor is képes jelezni, ha a kollégámhoz érintem egy pillanatra.
Nem lehet vele eldönteni, hogy pl egy zsúfolt kötődobozban mely erek a fázisok,
hiszen folyamatosan sípol. Ilyen jellegű mérésekre a fázisceruza sem alkalmas,
mert még az is képes fals jelzést adni.
A tutit olyan műszerrel lehet megtudni, ami pár mA terhelést ad a mért hálózatra.
De ezek már inkább szakember, esetleg tapasztalt laikus kezébe valók. -
Golyobis
tag
válasz
#85619712
#74652
üzenetére
Az a baj, hogy hol jelez a műszer, hol nem. Ha hozzákötök egy hosszú drótot a burkolathoz, a drótra is végig jelez ilyenkor.
Ha itt valami rendeltetés szerű dolog lenne, akkor gondolom folyamatosan jeleznie kellene, megszakítások nélkül.Én arra gondolok, hogy amikor a fickó kimérte, akkor éppen nem volt "érintkezés", annyira pedig gondolom nem szedte szét, hogy az összes kábel burkolatát leellenőrizze. Ez az amitől félek most.
Az a baj hogy a gép még mindig nála van, csak jövő héten kapom vissza.Kösz észben tartom az ajánlatod, de egyellőre én magam próbálkozok a multiméterrel. Ha kontakt jellegű a hiba akkor hiába teszteljük a szigeteléseket (gondolom).
Szerintem földelés nincs a gépben, nem tudom hogy így is lehetséges-e hogy onnan származó zaj hallatszana át.
-
#85619712
törölt tag
válasz
Golyobis
#74648
üzenetére
Szerintem kicsit túlgondolod, ha jelez a műszer az nem azért van mert hibás a szerszám. Nyugodtan próbáld ki más kettős szigetelésű dolgokkal is, ugyan így jelezni fog, hisz megjárja a feszültség alatt álló vezeték legalább a kapcsolóig. Ha meg bevizsgálták neked és a szigetelésvizsgáló nem mutatott ki hibát, főleg nem értem az aggodalmadat. Ok én is féltem az életem, jól megnézem mit használok ha a konnektorba kell dugni, de nem futok felesleges köröket. Ha a feszültségmérőd AC állásban, nem mutat feszültséget a nulla és a szerszám fém alkatrésze között (pár volt nem számít.) akkor nincs okod kételkedni.
-
#74651
razorbenke92
őstag
Golyobis
#74648
válasz
Golyobis
#74648
üzenetére
Nekem az egyik multiméteremben van érintés nélküli fáziskereső. Egyszer forrasztás közben észrevettem, hogy világít az asztalon. Rövid úton kiderítettem, hogy a páka tápegysége gerjeszti, kb 15 centiről úgy, hogy a falban lévő 230-as vezetéket már egy 18mm-es bútorlapon keresztül nem látja.
Arra tudok tippelni, hogy valahol a hálózat földeléséről összeszed valami nagyfrekvenciás zajt, akár olyat, amit egy másik bedugott eszköz tesz rá, és azt detektálod. -
PHM
addikt
válasz
Golyobis
#74648
üzenetére
A konnektor földedlése, vagy valamilyen földelt fémtárgy (pl radiátor)
között mérd a feszültséget (AC 600-1000V-os méréshatárban).
De megnézheted egy fázisceruzával is.
Mivel a multiméter belső ellenállása feszültség mérésben igen nagy,
lehet, hogy mérni tudsz pár V feszültséget, de ez nem jelent veszélyt.
Aggódni akkor kell, ha a fázisceruza világít a gép fémházához érintve.
Amúgy az a gyanúm, hogy vaklárma a dolog, a vezetékkereső lehet
túl érzékeny. -
Golyobis
tag
Sziasztok.
Van egy elektromotoros szerszámgépem, a burkolatának vannak fém részei, és az van ráírva, hogy kettős szigetelésű.
Véletlenül vettem észre hogy az amúgy teljesen más okból kölcsönzött Bosch falszkenner, ami elvileg képes jelezni a falban lévő elektromos vezetékek helyét, időnként ugyan úgy sípol a ház fém részeire is, mint az aktív vezetékekre.
Érdekes, mert van hogy egyáltalán nem sípol rá, és ez független attól hogy éppen be van-e kapcsolva a gép vagy sem, ellenben attól egyértelműen függ hogy be van-e dugva, úgy még sosem sípolt hogy ki volt húzva.
Szerintem valami sérült vezeték érhet hozzá időnként a gépházhoz.Elvittem bevizsgálásra, és azt mondták, hogy ők "1500v-on nézték és nem volt semmi baja".
Kicsit szkeptikus vagyok, arra gondolok hogy megpróbálom én magam kimérni a dolgot mert a jelek nagyon arra utalnak, hogy igen is itt kell lennie valami bajnak.
Van itthon egy multiméterem, de egy kis segítséget kérnék hogy ti hogyan használnátok ilyen kóboráram keresésére.
Megkérdeztem egy boltban, és ott azt mondták, hogy feszültség üzemmódba kell állítani, és a piros pálcát a gépházra, a másikat pedig a fali konnektor nullájához kell érinteni.Ez megfelelő eljárás így szerintetek?
-
Batman2
őstag
Kiváncsiságból sorosan kötöttem a rezonáns inverter kimenetével 330nF-ot, 1mikrót és 2 mikrót.
Az 1 és 2 mikróval lassal oszcillált a kimenet, időnként egy egy pillanra fozokozatosan elaludt a rákötött ízzó, majd újra felerősödött a fénye.
A 330nF-dal állandó fénnyel világított, de gyengébben, mint kondi nélkül direktben.Üdv.
-
#74645
Batman2
őstag
tordaitibi
#74641
Batman2
őstag
válasz
tordaitibi
#74641
üzenetére
Utána olvastam egy kicsit a PFCnek.
Érdekes, hogy a laptop tápegység is 100-240V tartományban bármivel megy, tehát a PFCről olvasott leírás szerint aktív kapcsolást kell tartalmazzon, ami viszont nem megy kvázi szunusz jelalakkal, csak valódi szinusszal, mégis megy a házi, rezonáns invererrel !
Elvileg csak a passzív PFC működik a színusztól eltérő jelalakokkal.Üdv.
-
#74644
Batman2
őstag
tordaitibi
#74641
Batman2
őstag
válasz
tordaitibi
#74641
üzenetére
Akkor ha sikerülne egy állandó 50-60hertzen működő kapcsolást készíteni, akkor annak a trafó kimenetére megfelelő soros kondit kapcsolva teljesítené a PFCs tápegység igényeit, tehát hálózati frekvencia és szinusz közeli jelalak ?
Üdv.
-
#74643
Batman2
őstag
tordaitibi
#74641
Batman2
őstag
válasz
tordaitibi
#74641
üzenetére
Ebben a videóban lenne egy ilyen, a trafó primerjével alkotott L-C kör ?
[link]
Annyit mond a videó hogy a kimeneten levő kondi a rövidzártól védi a FETet.
Gondolom a kapcsolás frekvenciája változik meg erősen rövidzárlat illetve rövidzárlat közeli állapotban, ami miatt a kondi átmegy szigetelőbe.
Üdv. -
#74642
darvinya
titán
tordaitibi
#74641
darvinya
titán
válasz
tordaitibi
#74641
üzenetére
Mindkettő variáció tervezést igényel, mert annélkül csak próba szerencse elven lehet használhatót létrehozni.
-
#74641
tordaitibi
veterán
darvinya
#74640
-
#74640
darvinya
titán
tordaitibi
#74639
darvinya
titán
válasz
tordaitibi
#74639
üzenetére
Nemcsak trafót írtam, van mellé még kondi is.
Kondi tartaná ki azt a űrt, ami lüktetés miatt keletkezik. -
#74639
tordaitibi
veterán
darvinya
#74637
válasz
darvinya
#74637
üzenetére

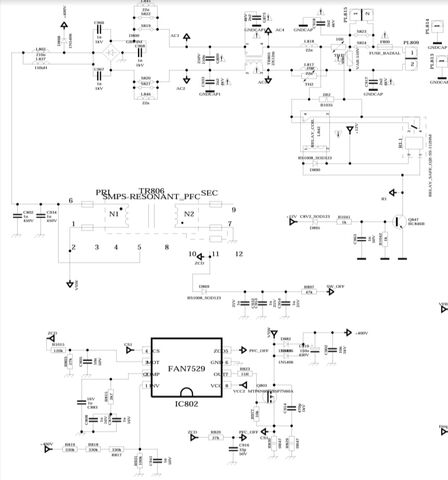

A rajzán mit mellékelt egy önrezgő kapccsolás van, szerintem valahol kHz nagyságrendbe lehet a frekvencia. Ezt hiába színuszosítja a PFC nem fog tudni "ráfogni" mert nagyon szapora. Valószínű ezért sem tud elindulni a TV.
Valamint egy transzformátor semmit nem változtat a jelalakon
(szép is lenne pl. egy hidas fetes kapcsolásba transzformátoros meghajtás a négyszögből lassú színuszt csinálna... azonnal egymásra nyitna az alsó meg a felső kapcsolóelem),
egy fojtótekercs az igen, és egy megfelelően hangolt rezgőkör is képes szinuszosítani. -
#74638
tordaitibi
veterán
Batman2
#74636
válasz
Batman2
#74636
üzenetére
Ha benne vagy favágó, szebben kifejezve amatőr módszerbe és hajlandó vagy belenyúlni a tv-be akkor lenne megoldás.

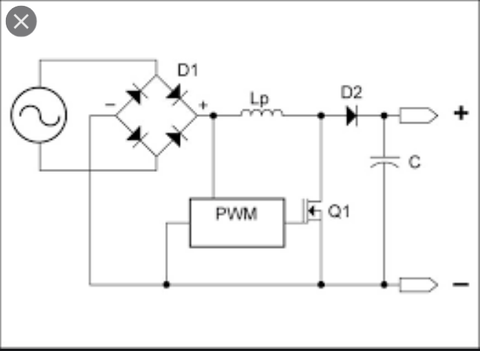

Gyakorlatilag így néz ki a táp:
A kimeneti C kondenzátort kéne megtámadni külső csatlakozóról, az inverter+graetz kimenetéről.
Mondom favágó módszer de működik.
Ha én [ezt elkövettem] 3 monitorral már, akkor semmi sem lehetetlen
Járulékos munkálatok is szükségesek, pl. a visszacsatoló és kapcsolókör esetleges leválasztása, de ez nem biztos hogy kell, az adott kapcsolás függvénye, a nagyfeszültségű csatlakozó korrekt kivitelezése, az eseleges inverteres és hálózati mód véletlen egyidejű használatának kizárása stb.
Igazi szép hobbielektronikai kihívás, nem 2 darab kínából rendelt panelt kell összeforrasztgatni hanem mérni,, kísérletezni, eszet használni.
Én belevágnék az tuti. -
-
#74632
Batman2
őstag
tordaitibi
#74631
Batman2
őstag
válasz
tordaitibi
#74631
üzenetére
Pont most kapcsoltam rá a laptop adaptert kiváncsiságból, gondolván, hogy abban is van alauláteresztő szűrő, de ez gond nélkül megy róla, bár kicsit húzgálja a feszültségét, látszik a 15W-os ízzó fényén, mondjuk megy a gép, plusz tölt az akkuja is, így gondolom egy 60W körül felvehet.
Ha tényleg aktív PFCs a TV tápja, akkor azt csak színusz, illetve a gyári, módosított színusz inverterekkel lehet üzelmetetni ?
Van ilyen egyszerű inverter kapcsolásban több olyan is, melyik elvileg tényleges színuszt ad, bár nem tudom milyen frekvenciával, gondolok itt főként az ATX táp trafósokra, melyek legalább több száz, ha nem kilohertzeken ketyegnek.
Jó lenne egy egyszerű max. 100W körüli kis inverter, mert ugyan megérkezett az új gyári, amit rendeltem, de ennek iszanyatosan hangos a ventije, akkor is maximumon teker, mikor semmi terhelés sincsen az inverteren, nem szabályozza le.
A TV-hez meg fölösleges 1000W-os maximális teljesítményű egységet használni.Üdv.
-
#74631
tordaitibi
veterán
Batman2
#74627
-
Batman2
őstag
válasz
#85619712
#74629
üzenetére
Nem tudom, nem szedtem még szét a készüléket.
Ha viszont van benne, akkor mégis csak a frekvenciával van a gond.
Ilyesmit támaszt az is alá, hogy hálótaból azonnal átdugva a készüléket az inverterre, még nem alszik ki azonnal a készenklét LED a puffer kondik tartják az áramot, de pár másodperc után csak kialszik, hiába kap áramot, az ízzó világít ugyanonnan.
Ha viszont hálózatból húzom ki, majd vissza dugom, vagy gyári inverterre dugom át, akkor készenléten marad, nem kapcsol ki.
Gondolom, akkor az ilyen szűrő csak 70-80, esetleg 100 hertzig engedi át az áramot.Üdv.
-
Batman2
őstag
válasz
Barret001
#74625
üzenetére
Jah, a hagyományos ízzó mellett próbáltam 23W-os kompakt fénycsövet is üzemeltetni az inverterről, gond nélkül ment, sem a szokásosnál erősebb, sem gyengébb fénnyel nem világított, tehát az inverter által generált hálózati áram egyenirányítás és pufferelés után nem térhet el nagyon a normál hálózati áramtól.
-
Batman2
őstag
válasz
Barret001
#74625
üzenetére
A kapcsoló üzemű tápja pufferkondijának feltöltődése idején biztosan sokkal több, de az csak egy pillanat.
Konnektorból is érdekesen viselkedik, mert nem azonnal kapcsolt be, kell neki nehány másodperc.
A puffer feltöltődésekor biztosan jelentősen esik a feszültség, bár mint próbáltam, a 100W-os forrasztót is üzemeltette, felolvadt a hegyén a cin, így extrémen még ekkor sem eshetett le az inverter kimeneti feszültsége.
Ugyan nem tudom, hogy a TVnek pontosan mi az igénye, de általában az ilyen kapcs. üzemű tápok 90-240V.os tartományban mennek, az inverte kimenetének pedig biztosan 90V felett kellett maradnia a 100W-os terhelés mellett is, ha működött a forrasztópáka.
De ki tudja, lehet ennek a TVnek az elektronikája nem enged meg ilyen feszültség ingást és mondjuk 200V alá való csökkenés esetén már be sem kapcsol.
Mikor bedugom a készüléket, még csak a készenléti állapot van, a készenléti piros LED világít, majd bekapcsolás után lesz jelentősebb áramfogyasztása, akkor színt vált a LED.
Erről az egyszerű inverterről a készenléti piros jelzésig sem jut el, úgy viselkedik, mint ha be sem dugtam volna.
A régi, tönkrement inverternél mértem egyszer áramfelvételt az inverteren, mikor ment a TV, így összesen volt valami 36W, de ebben már az inverter saját fogyasztása is benne van.Üdv.
-
Batman2
őstag
Üdvözletem mindeniinek!
Az 555-ös alapú invertert egyelőre feladtam, sehogysem ment.

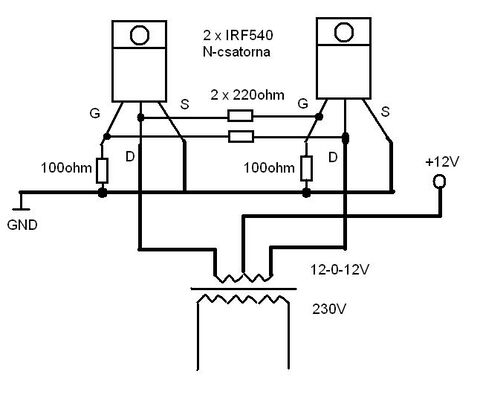

Készítettem egy nagyon egyszerű, két FETes és 4 ellenállásos invertert IRF540-esekkel.
A kapcsolás valóban működik, még ha ilyen szimpla is.
Ebben az esetben a trafó szekundere és a FETek sem melegedtek, a 230-as primer egy kicsit, 25w-os ízzó terhelés mellett.
Ki próbáltam a TVt róla, de semmi, nem kapcsol be rá.
Közben ugyanabba a konektorba bedugtam az ízzót is, az rendben világított.
Csak az marad, hogy frekvencia nem tetszik a TVnek, csak az 50-60Hz körüli tartományt szereti.
Ki próbáltam az inverterről a 100w-tos pillanat pákát is, egy 15w-os ízzó állandó terhelés mellett, bár jól láthatóan csökkent a fényereje, de még is megolvad a hegyen a cin, forrasztott.
Mondjuk erre már jelentősen melegedett a trafó.
Bár pontosan nem tudom, 100w körüli teljesítményű a trafó.Üdv.
-
válasz
csongi
#74619
üzenetére
Ha tudod, hogy kerek 10000-ig kell számolni, felfűzöl pl. 4db 74LS90-t, mögé pedig egy 555 időzítő kapcsolást és kész.
Ha mégis az arduino mellett döntesz, gyere az arduino topikba, és segítünk megírni a programot. Úgy nézem jó az a kütyü, amit linkeltél. A hall sensor a képen látható fém burkolaton belül van, nem biztos, hogy lesz annyira érzékeny és használható, mint egy külön vásárolt hall sensor, lehet bármilyen olcsó arduino és diszkrét hall sensor jobban megfelel a célnak. Mondjuk ehhez jó lenne tudni milyen távolságban lesz a mágnes, amit értékelnie kell, stb. -
csongi
veterán
Sziasztok!
Olyan okos relét vagy akármit keresek, amit hall szenzorral lehetne vezérelni úgy, hogy meghatározható lenne, hány jel után lépjen működésbe a relé, és mennyi ideig.
A szenzornak lehessen az erősségét állítani.
pl:
10 000, jelnél kapcsolna relé 5mp-re, majd újra kezdődne a számolási ciklus.
Üzemi feszültség: DC12V
Köszi! -
Fredo78
aktív tag
Sziasztok!
Láma kérdés:
Kültéri kamera áramellátása így néz ki: Kamera- madzag -usb - usbből 220at csináló adapter dugvillával.
Bekötésnél tudom egyszerűsíteni valahogy a rendszert? Ahova kötném ott van egy kötődoboz 220-al ami egy mozgásérzékelős lámpát táplál, de ha nem muszáj nem raknék oda pluszban egy konnektort. -
#74615
PHM
addikt
gyenesmartin
#74614
PHM
addikt
válasz
gyenesmartin
#74614
üzenetére
Amit érdemes még megnézni, az az áramerősítés.
Ezek a tranzisztorok ugyanis nem brillíroznak ilyen szempontból.
De úgy nézem, hogy jók a paraméterek. -
#74613
PHM
addikt
gyenesmartin
#74612
PHM
addikt
válasz
gyenesmartin
#74612
üzenetére
Igen, ha:
Semmilyen határértékét nem haladod meg, azaz 20A- nél kisebb a kollektoráram,
és 600V-nál kevesebb C-E feszültség.
Valamint nem árt megnézni, hogy lábkompatibilis-e. -
#74612
gyenesmartin
őstag
gyenesmartin
őstag
Sziasztok!
Szerintetek 2SC3998 tranzisztort ki lehet cserélni 2sc5144-re? -
moha21
veterán
válasz
Csabex
#74609
üzenetére
Nyilván megfelelő sarus kötést érdemes készíteni stb.. És igen valóban az a legjobb, ha minél kevesebb kötése van a rendszerben. De egy 130W-os laptop töltő áramfelvétele nem fogja tönkretenni.
Ki lehet számítani mekkora biztosítékot érdemes elé tenni, de egyébként szerintem magában a készülékben is kell lennie védelemnek.
Én régen PC-t használtam így akkumulátorról , sosem volt vele gond. -
#74610
rednifegnar
senior tag
And
#74607
rednifegnar
senior tag
szereztem egy elektromechanikust, de eleg gagyi, a repedtfazek hang egy dolog, az jobban zavar hogy ido kell neki mire elkezd zummogni, de van hogy be se indul, meg nem mindegy mennyire van leszoritva.
vegul csinaltam egy 555-osbol, a passziv buzzeremmel, ez jol mukodik. mas kerdes hogy az 555 elegge megszorta zajjal a tapvonalat ami meg a picnek nem tetszett. ratettem a taplabaira egy kondit, most jonak tunik.
minden esetre megprobalok majd par db aktivat szerezni, csak mindegyiknel aranytalanul sok a posta, vagy vegtelen ideig kell varni ra. -
válasz
moha21
#74608
üzenetére
Szia,
A töltőn kívül más nem nagyon... Nem is tudom milyen más 220-as eszközre lenne szükség egy autóban
Igazából itt hever egy UPS amit nem használok évek óta és felcsillant az ötlet, mert a melóban rám hárult az összes UPS akku csere, aztán csak úgy megihletődtem
Na de működhet ebben a felállásban, nem vágom tönkre az autó akkuját? Gondolom érdemes dedikált kábel direktbe az akkuról, ugye? Értelemszerűen a pozitív ágra bizti doboz egy 20 vagy 30-as biztivel, de ezt majd kiszámolom miután megvannak a pontos paraméterek. -
#74607
And
veterán
rednifegnar
#74603
And
veterán
válasz
rednifegnar
#74603
üzenetére
Hajtottam már PIC-ről aktív 5V-os buzzert mindenféle kiegészítő sallang nélkül, végül is egy I/O le tud adni jellemzően 20..25 mA-t. A meghajtással nem is volt gond, a rendkívül idegesítő hangjával annál inkább (amíg nincs bedobozolva, jobb rajta hagyni a gyári öntapadós papírt, vagy leragasztani).. Az áramfelvételén és a hangerején is segíthet egy 10 ohm nagyságrendű soros ellenállás.
-
#74606
#85619712
törölt tag
rednifegnar
#74605
#85619712
törölt tag
válasz
rednifegnar
#74605
üzenetére
Van aktív és passzív buzzer. A passzív nagyjából egy hangszóró, az aktívban van elektronika ami ha egyenfeszt kap bizonyos frekin megszólaltatja a hangszórót. Ebben amit linkeltem aktív van, amit egy tranzisztor kapcsol ki be, hogy pár mA-el legyen csak terhelve a kimenet. Ha szerzel aktív buzzer magad is megépítheted ezt a kapcsolást.
-
#74605
rednifegnar
senior tag
#85619712
#74604
-
#74604
#85619712
törölt tag
rednifegnar
#74603
#85619712
törölt tag
válasz
rednifegnar
#74603
üzenetére
Én valami ilyesmi megoldást választanék, a pic nem hiszem, hogy meghajtana egy csipogót direktben.
@darvinya : Ismerős érzés, régen volt kedv meg idő, de nem volt mivel, most van mivel de se kedv, se idő. Nincs igazság.
@Gyula84 : Sokan csináltak iylet, csak nem merik bevallani.
-
#74603
rednifegnar
senior tag
rednifegnar
senior tag
mesterek, digit i/o pic kimentrol kellene nekem valami jelzo hangot csinalnom (5v). neztem ezeket a buzzereket de nem konyitok hozza, ezekhez kell egy vibrator? olyan nem letezik ami kap egy kis delejt es csak ugy szol? netan egybe van elektronikaval cucc? talaltam itthon kettot de kb kattanasnyi hangot ad, gondolom berant es annyi. vennek inkabb olyat amihez nem kell kulso alkatresz, letezik ilyen? pl itt ezek kozott van ilyen?
Úgy meg van találat.
A gyári invertert kéne átalakítani, hogy ne menjen max. fordulaton a venti, hanem ahogy nő a hőmérséklet, úgy emelkedjen a fordulatszám. Bár ha garis, én se szívesen nyúlnék bele.
Új hozzászólás Aktív témák
- Az NVIDIA ipari AI-felhőt épít a németeknek, együtt az OpenAI és a Google
- Apple Watch Sport - ez is csak egy okosóra
- Kazy Computers - Fehérvár - Megbízható?
- Két új Ryzen közül választhatnak a kézikonzolok
- Allegro vélemények - tapasztalatok
- PlayStation 4
- Telekom otthoni szolgáltatások (TV, internet, telefon)
- Nintendo Switch 2
- Autós topik
- BestBuy ruhás topik
- További aktív témák...
- ThinkPad T14 Gen4 14" FHD+ IPS érintő Ryzen 5 PRO 7540U 16GB 256GB NVMe ujjlolv IR kam gar
- 16GB-os SODIMM (notebook) DDR4 RAM bazár - nézz be, lesz, ami kell neked!
- HP 15-af105nh laptop (15,6FHD/AmdQuad/4GB/128SSD/Magyar) - Akku X
- JOYOR S5 Pro 10" Elektromos Roller 26Ah Akkumulátorral Moddolt!
- XPS 13 9310 13.4" FHD+ IPS i7-1185G7 16GB 512GB NVMe ujjlolv IR kam gar
- BESZÁMÍTÁS! MSI MAG321QR 32 165Hz WQHD 1ms monitor garanciával hibátlan működéssel - használt
- Bomba ár! HP ProBook 430 G3 - i5-6GEN I 8GB I 256SSD I HDMI I 13,3" HD I Cam I W10 I Garancia!
- BenQ PD-2700-U Monitor - Designer 4K 27"
- Honor Pad X8 64GB, Wi-Fi, 1 Év Garanciával
- Bomba ár! Lenovo ThinkPad L390 - i7-8GEN I 8GB I 256SSD I 13,3" HD I HDMI I Cam I W11 I Gari!
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
