#73700
Gézengúz
addikt
Zoli-bácsi
#73699
Gézengúz
addikt
válasz
Zoli-bácsi
#73699
üzenetére
A BMS-en keresztül akarod kivenni az áramot? Vagy csak simán a sorba kötött akkukbol?
-
#73699
Zoli-bácsi
senior tag
PHM
#73691
-
#73698
tordaitibi
veterán
#99499520
#73676
-
#73697
Barret001
addikt
Zoli-bácsi
#73695
Barret001
addikt
válasz
Zoli-bácsi
#73695
üzenetére
Bármilyen fogyasztó jó,1-2A terheléssel.Akár egy hosszabb vezetékkel is beállítható ez a terhelés.
-
#73696
hcl
titán
Zoli-bácsi
#73695
válasz
Zoli-bácsi
#73695
üzenetére
Teljesítményellenállás...
-
Köszi!
Nem megoldhatatlan. Meglátom, mire jutok
Mondjuk nem hiszem, hogy abban a mérlegben 5V előfordult volna
Szokásos CR2032-ről működött a mérleg. Most majd kap egy 18650... 3,3V-os Arduino remélem jó lesz oda. Van opamp is itthon, csak annak meg +- kéne... Viszont akad pár A/D IC is, csak fogalmam nincs a használatukról.Amúgy cella...?
-
#73693
Barret001
addikt
Zoli-bácsi
#73688
Barret001
addikt
válasz
Zoli-bácsi
#73688
üzenetére
A cellákon van egy felirat.Írd be keresőbe,és megtudsz minden adatot.
-
PHM
addikt
[link] [link]
A cellák tápfeszültsége általában 5, vagy 10V.
Nem árt tudni, hogy mivel a cella egy Wheatstone-híd, a kimenő jel
galvanikus kapcsolatban van a cellatáppal, és annak a közepe környékén van.
Azaz illesztés nélkül csak úgy tudod mérni a jelet, hogy külön-külön méred a
két jelvezetéket és a különbségüket veszed mért értéknek.
Mivel a jel mV-os nagyságrendű, nem árt hozzá nagy felbontású ADC. -
#73691
PHM
addikt
Zoli-bácsi
#73688
PHM
addikt
válasz
Zoli-bácsi
#73688
üzenetére
Ha lemerült, töltsd fel és figyeld, hogy melegednek-e a cellák.
Ha csak langyosodnak, jó, ha erősen melegednek, vedd vissza 1A-re. -
Kaptam egy mérleget. Nem működik.
Úgy vagyok vele, hogy fel kéne éleszteni, mivel a lényege, a nyúlásmérő bélyeg teljesen jó. Bele egy Arduinot, és hajrá.
A bélyegnek 4 vezetéke van. Valaki látott már ilyet, hogy hogyan kéne bekötni...? -
#73689
rednifegnar
senior tag
tordaitibi
#73686
rednifegnar
senior tag
válasz
tordaitibi
#73686
üzenetére
attol fugg hogy sikerul... nekem tekertek ujra mocit es nem lett tul fenyes, melegedett is, meg nehany honap utan lemagnesezte az allando magnesu alloreszt. aztan azt felmagneseztettuk, de erezhetoen nem volt olyan mint a gyari. vegen sok meloval/penzel kuka lett a motor meg a vezerles... egy rendes 230-as motor beepitese lett a megoldas (csak annak nagyobb hely kellett ezert mindent ujra kellett gondolni a befogatas kornyeken).
-
#73688
Zoli-bácsi
senior tag
Zoli-bácsi
#73687
Zoli-bácsi
senior tag
válasz
Zoli-bácsi
#73687
üzenetére
Jó, hülye vagyok, nem dugtam át a multiméter vezetékét.
Most beállítottam 1.5A-ra. Az megfelelő, vagy kicsit sok, állítsam 1A-ra?
-
#73687
Zoli-bácsi
senior tag
PHM
#73685
Zoli-bácsi
senior tag
Nos, úgy néz ki ez megoldotta a problémát, rátöltöttem és most már 8.36-ot mutat.
Viszont egy másik problémába ütköztem.
[Ezen a CC-CV] -n keresztül töltöttem, a feszültséget be is tudtam állítani 8.4V-ra, viszont a töltőáramot nem. Hiába tekergettem a másik potmétert, semmit nem jelzett ki.
-
#73686
tordaitibi
veterán
qqzs
#73681
-
#73685
PHM
addikt
Zoli-bácsi
#73683
PHM
addikt
válasz
Zoli-bácsi
#73683
üzenetére
Próbáld meg rövid ideig tölteni a pakkot. (Valaki említette is itt korábban.)
Ha így sem jó, sajnos lehet, hogy tönkrement a BMS. -
#73684
h1ght3chzor
őstag
h1ght3chzor
őstag
Adott 2-2 kábel, 2 tápból jön, 2 ledek felé mennek, közéjük szeretnék egy kapcsolót berakni. Hogyan kéne bekötnöm? A kapcsolón láttam egy L és 1-es jelöléseket.
Nagyon kezdő vagyok a témában, nézzétek el nekem. -
atesss
addikt
Üdv !
A BMS-ek keresése közben találtam eléggé olcsón egy olyan 1 cellás Li-töltő és egyben DC-DC konverter modult, aminek a kimenő feszültsége akár 12V-ra is állítható: [link]
Ha nem túlságosan nagy fogyasztású a táplálandó eszköz, és nem is kell hogy sokáig elmenjen az akksiról, akkor ez egy olcsóbb, egyszerűbb, kisebb alternatíva lehet a többcellás megoldásoknál.
Mi a véleményetek róla ?"Discharging current: Max. 2A"
Ez alapján egy merülő Li-celláról 12V-ra állított kimeneten kb. max. (3,1V/12V)*2A=0,5A-t tudna.
9V-os kimeneten kb. 0,7A-t. Legalábbis elvileg. -
#73681
qqzs
őstag
tordaitibi
#73675
qqzs
őstag
válasz
tordaitibi
#73675
üzenetére
Koszi, a magno jo otlet. Tegnap valaszolt egy tekercselo ceg aki elvallata 220ra attekercselest. Ennek lehet valami hatulutoje?
-
#73680
hcl
titán
Zoli-bácsi
#73679
válasz
Zoli-bácsi
#73679
üzenetére
Hát hogy nem gondolnád, mennyit merült, aztán mérsz, és tényleg
-
#73678
hcl
titán
Zoli-bácsi
#73677
válasz
Zoli-bácsi
#73677
üzenetére
A terheletlen kimeneti fesz érdekes dolgokat tud csinálni
-
#73675
tordaitibi
veterán
qqzs
#73672
Tme-nél van 6000 forint+posta 50VA transzformátor de várj egy kicsit, kb. 2-3 napot.
Tegnap este trombitáltam végig az ismeretségi körömet, van egy pár régi bütykölős cimbim akinél esélyes egy ilyen trafó és akkor posta fejében megúszod ha így jó neked.
Nekem is volt több tucat csak ahova költöztem, itt nincs semmi tárolási lehetőségem így ingyen elvittek tőlem kb. 1 m3 elektronikai cuccot évekkel ezelőtt.Nincs a birtokodba vagy haveroknál 20-30 éves, már soha nem használandó, hibás, kidobásra ítélt japán kazettás deck, tuner, ilyesmi?
Azokba mindbe 110/220V átkapcsolható trafó volt, a teljesítménye is kb. pont jó lenne neked.Helyileg hol vagy, hol laksz?
-
#73674
hcl
titán
Zoli-bácsi
#73670
válasz
Zoli-bácsi
#73670
üzenetére
A legtöbb esetben 4,2-ig töltődik
@Razorbenke92 : OK, sejtettem, hogy valamiért kell - csak annyira emlékeztem, hogy az OC nagyobb terhelhetőségű, ez eszembe sem jutott, hogy az visszafele is adat
Köszi!Volt egy láda diszkrét IC-m, nagy részét eladtam, 05 meg pont nem került a megtartottak közé
-
#73673
razorbenke92
őstag
hcl
#73658
Ahogy nézem, 5V a Vcc, és kiköti az Open-Collectort, majd felhúzza a kimeneteket 10K-val 5V-ra.A 7414 hiszerézises, és 3.4V a kimenete, de a 7404 5V kimenettel jó lehet, ha elhagyod a fölösleges felhúzó ellenállásokat.Sh*t visszaszívom. SDA SCL -t most vettem észre. BUSZ protokoll, a programozott eszköz nem tud rajta visszafele beszélni, ha nem open-collectorosak a kimenetek. Sajnos egyik IC sem lesz jó.
-
#73672
qqzs
őstag
tordaitibi
#73657
qqzs
őstag
válasz
tordaitibi
#73657
üzenetére
koszi a kimerito valaszt. ebbol akkor annyit vonok le hogy egy trafo kene nem masik motor. A motor otlet onnan jott hogy hatha gyartanak ilyen meretben csak eppn 220-ast. [link]
ha nem lenne tul nagy keres egy magyar forrast tudnal ahol ilyen trafot tudok venni?
Ha rakeresek nekem csak keszulekeket ad ki. ezekben semmi nincs csak vezetek csatlakozo meg trafo? -
#73671
Barret001
addikt
Zoli-bácsi
#73670
Barret001
addikt
válasz
Zoli-bácsi
#73670
üzenetére
Ilyen ez a popszakma
-
#73669
hcl
titán
Zoli-bácsi
#73666
válasz
Zoli-bácsi
#73666
üzenetére
Eeee, ha szikráztattad, akkor ott folyt áram
-
#73668
Barret001
addikt
Zoli-bácsi
#73667
Barret001
addikt
válasz
Zoli-bácsi
#73667
üzenetére
Próbáltál rátölteni? Van mikor ettől indul el.
-
#73665
PHM
addikt
Zoli-bácsi
#73663
PHM
addikt
válasz
Zoli-bácsi
#73663
üzenetére
Forraszd le a BMS-t, majd vissza. Ha szerencséd van, nem ment tönkre.
-
#73664
hcl
titán
Zoli-bácsi
#73663
válasz
Zoli-bácsi
#73663
üzenetére
Akkor viszont lehet csak lemerült. Ennyi tud meríteni rajta. Töltsd fel
-
#73663
Zoli-bácsi
senior tag
hcl
#73662
Zoli-bácsi
senior tag
-
#73662
hcl
titán
Zoli-bácsi
#73661
válasz
Zoli-bácsi
#73661
üzenetére
Az akkukról mennyi jön?
Nem lehet, hogy elkötötted, és azért nem lát minden cellát? -
#73661
Zoli-bácsi
senior tag
Zoli-bácsi
#73660
Zoli-bácsi
senior tag
válasz
Zoli-bácsi
#73660
üzenetére
Azt hogy tudom ellenőrizni, hogy a BMS jó-e? Mert most a - és + kimeneten 4.9V-ot mérek ami gondolom nem túl jó (8.2-8.3-nak kellene lenni feltöltött akkuval, ugye?)
-
#73660
Zoli-bácsi
senior tag
PHM
#73654
Zoli-bácsi
senior tag

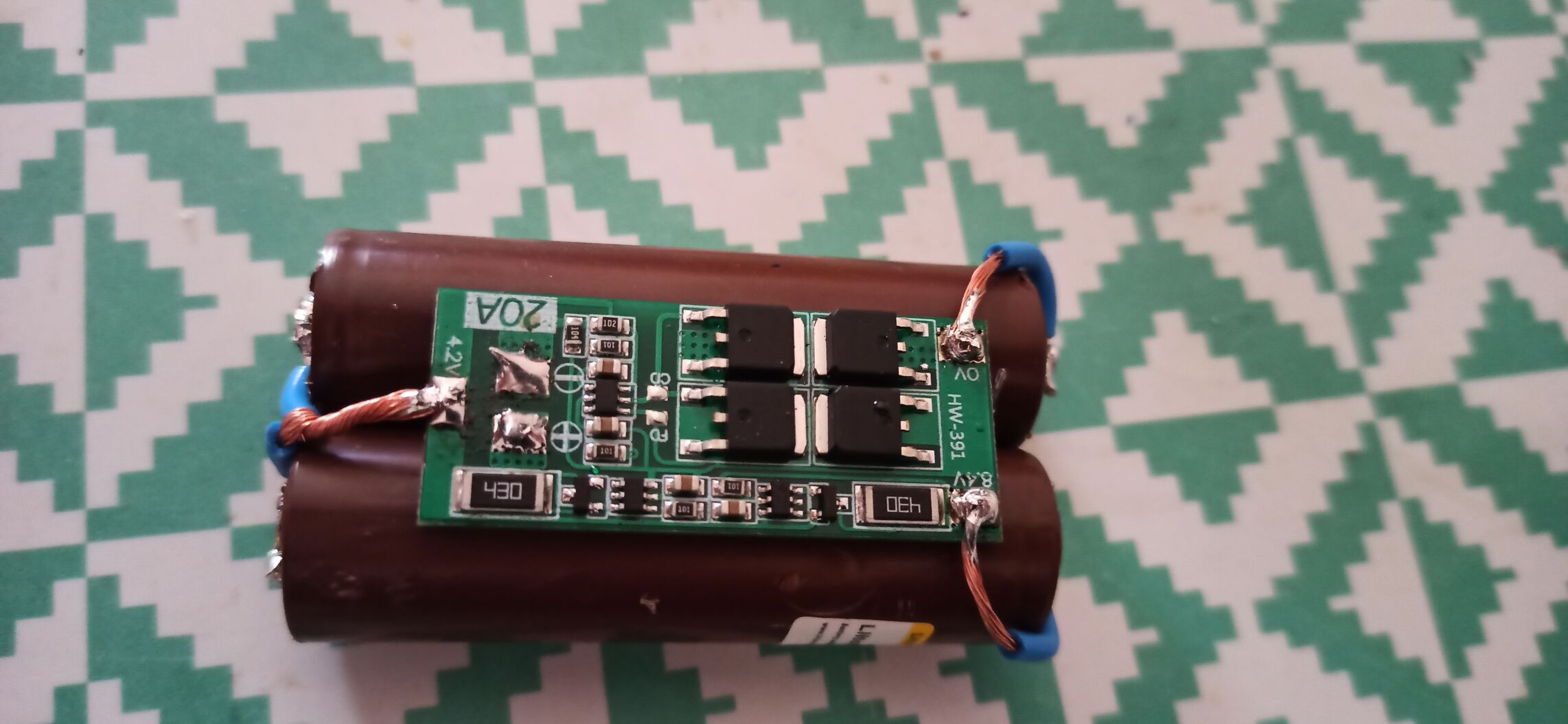

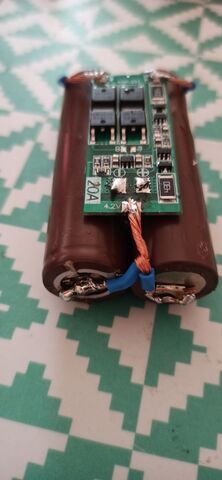

Nos, elkezdtem a projektet és be akartam építeni egy ilyen [töltöttség kijelzőt] is, először összeérintve mutatta is hogy teljesen töltve van a pakk, aztán amikor véglegesre akartam forrasztani, már csak fél töltöttséget jelzett. Mi lehet a baj? Lehet hogy meghalt 2db LED? Mit nyírtam ki?
Egyébként ezen a videó alapján csináltam: [link]
-
#73659
Mok28
csendes tag
tordaitibi
#73647
Mok28
csendes tag
válasz
tordaitibi
#73647
üzenetére

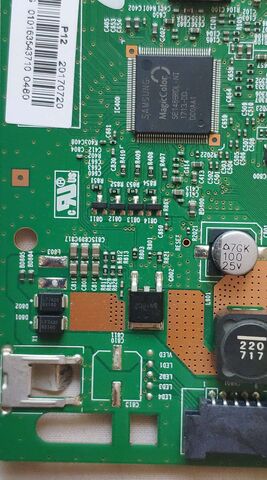

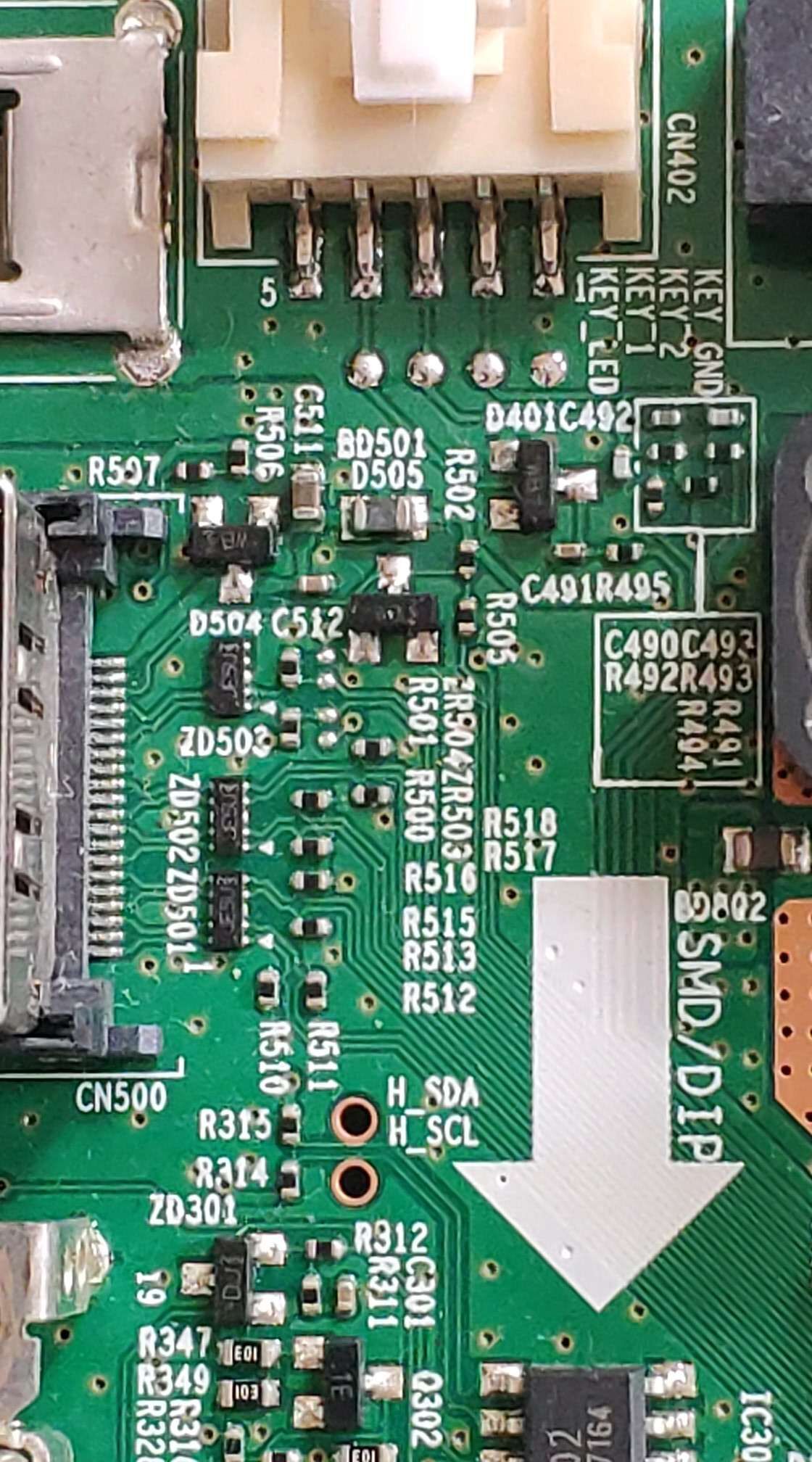

Szia! Köszi szépen. Mindkét irányba mennek a csíkok. Csatolok még képeket hogy merre vezetnek a szálak.
A másik részt úgy érted hogy csatlakoztassam egy hdmi-n keresztül a géphez, hogy úgy működik-e a ledsor?
-
Hello,
Meg kéne építenem ezt a programozót :
Viszont csak 7414 meg 7404 van itthon. Vajon működne a 7405 helyett ezekkel is? :S
-
#73657
tordaitibi
veterán
qqzs
#73656

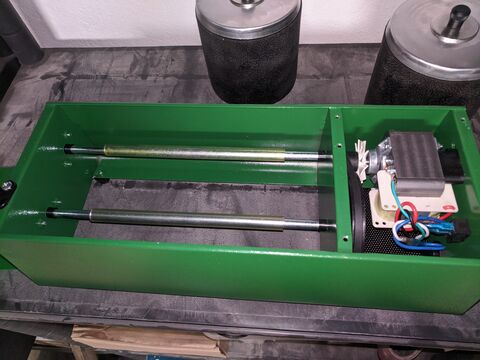

A motor névlegesen 32W. Elég egy 25-40VA transzformátor. Ez eléggi kicsi fizikai méretben. Szükségtelen 200VA
Jó lenne egy régebbi is aminek van 110V kivezetése a primeren és bekötöd auto(takarék) transzformátorként. Ilyet talán lehetne lomizi is vagy 1-2ezerért használtan beszerezni. Mivel autrafóról vany szó, levezetés mellőzésével legendő egy 25-30VA is. Ez fizikailag igen kicsike. Ez a legtisztább megoldás.
Vagy ehhez legközelebb a mosógépek lúgszivattyúi állnak, azok jellemzően 30 wattosak és méretben is hasonlóak.
Mechanikusan nem biztos hogy egyszerű lesz a csere, felfogatás, tengely átmérő, forgásirány, ezt inkább én hanyagolnám.
Valamint nem lesz meg a megfelelő fordulatszám sehogyse, se a trafós sem a motorcserés megoldással.
Mivel a cucc 60Hz-en van specifikálva, ott forog 3200-at, nálunk 50Hz, azaz legjobb esetben is csak 2600-2700 körül fog forogni.Lehet 230 voltos ventivel is pót hűtést csinálni, a trafót felfogatod a házra, a 230 úgyis ott van. Vagy bekötöd a csiszolót 4 vagy 5 eres vezetékkel, a teljesítménye nudli úgyhogy akár 5x0,25 is elég és ezen elviszed a 115 meg a 230 voltot.
Ezek már tényleg csak részletkérdések, ezért nem kell külföldről ventit rendelgetni. -
#73656
qqzs
őstag
tordaitibi
#73646
qqzs
őstag
válasz
tordaitibi
#73646
üzenetére
Koszi. Igy mar talatam is parat persze 40-50eur. Esetleg a motort nem lehetne kicserelni hasonlo meretben 220asra. Ha mar koltok re az lenne leglogikusabb de hogy keressek?
-
#73655
Barret001
addikt
Zoli-bácsi
#73653
Barret001
addikt
válasz
Zoli-bácsi
#73653
üzenetére
De kell a cc-cv,avval lehet beállítani a feszültséget,és a töltőáramot.De nincs hűtés az ic-n,ami dolgozik benne...Ha az kap korrekt hűtést,akkor bele rakható. Az akksi zárt tér,lehet hogy melege lesz.A BMS gyárilag elvezeti a hőt,úgy van kiképezve a nyák.Az a kis ellenállás nem fog kelleni,mert nem az lesz az áramkorlát,hanem a cc-cv.
-
#73654
PHM
addikt
Zoli-bácsi
#73653
PHM
addikt
válasz
Zoli-bácsi
#73653
üzenetére
- A "kis izé" ellenállásnak látszik, nyugodtan kiveheted.
- Sajnos nem tudom megjósolni, mennyire fog melegedni a CC-CV.
Mondjuk 0,5A-nál még elvárható, hogy ne forrósodjon.
Azért tegyél a nyák és az akku közé valamilyen szigetelő lemezt. (pl: prespán) -
#73653
Zoli-bácsi
senior tag
PHM
#73652
Zoli-bácsi
senior tag
Csak egyszer szeretném megcsinálni, főleg mert nem csavaros az akkupakk, így vágnom kellett, ezért ragasztással lesz majd visszahelyezve.
Az első hozzászólásomban linkelt képre esetleg? Mi az a kis izé, kell az nekem, vagy távolítsak el mindent és csak a pozitívra és negatívra kössem az akkut?
(#73651) Barret001
Miért, szerinted nem szükséges a CC-CV?
-
#73652
PHM
addikt
Zoli-bácsi
#73650
PHM
addikt
válasz
Zoli-bácsi
#73650
üzenetére
A BMS-t a pakkba, a CC-CV-t kívülre raknám. Legalábbis eleinte.
Ha megtörténtek az első próbák, és tényleg nem melegszik a töltő,
akkor esetleg az is beépíthető a pakkba.
Bár én inkább +2 lítium cellát raknék az akkuházba, ha belefér.
Még egy dolog: Ha a CC-CV-t az akkupakkba rakod, köss a pozitív ággal
sorba egy 3A-es schottky diódát. Így biztos lehetsz benne, hogy még
véletlenül sem károsodik, ha idegen töltőt dug rá valaki. -
#73651
Barret001
addikt
Zoli-bácsi
#73650
Barret001
addikt
válasz
Zoli-bácsi
#73650
üzenetére
Én csak a BMS-t tenném a packba,semmi mást.
-
#73650
Zoli-bácsi
senior tag
PHM
#73649
-
#73649
PHM
addikt
Zoli-bácsi
#73648
PHM
addikt
válasz
Zoli-bácsi
#73648
üzenetére
A BMS mindenképpen javasolt, de önmagában nem elég.
Az eredeti töltő szerinzem nem alkalmas a lítium akkuk töltésére,
valószínűleg még a CC-CV áramkörrel együtt sem.
A korrekt töltéshez a CC-CV board kimenetén 8,4V-ot, és ízlés szerint,
illetve a lítium cellák töltési áramigénye szerint 0,5-1A-t kell beállítani.
Ehhez a bemeneten legalább 10-11V-ot kell biztosítani.
Egy 12V 1-2A-es táppal (+ CC-CV) oldanám meg a töltést. -
#73648
Zoli-bácsi
senior tag
Zoli-bácsi
senior tag
Sziasztok,

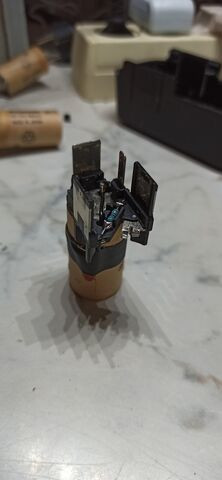

egy kis teljesítményű Bosch 7.4V-os akkus csavarozót szeretnék átalakítani Li-ion-os cellákkal.
A kérdésem, hogy elegendő hozzá egy [ilyen Balance version BMS] , vagy célszerű hozzá egy [ilyen DC Converter] ?
Illetve így néz ki a töltője, ezzel kell valamit csinálni, vagy csak simán kössem rá a (+ -) -ra?
-
#73647
tordaitibi
veterán
Mok28
#73645
Így már látom, de jó lenne ha a kezembe lenne a panel.
kövesd végig a 4 nyák csíkot, látom átmegy a másik oldalra, ha a proci melletti 4 kis bizbaszra mennek a nyákok, azokról meg a prociba akkor nem tudsz semmit tenni.
Vagyis de, meghajtod a panelt valami forrással, hdmi, dsub, akkor nem fog kikapcsolni. Azért kapcsol le mert nincs jel amit megjelenítsen, elmegy stand-by, ez érthető. -
#73646
tordaitibi
veterán
qqzs
#73641
-
#73645
Mok28
csendes tag
tordaitibi
#73639
Mok28
csendes tag
válasz
tordaitibi
#73639
üzenetére
Köszi szépen. Ígéretes mindkét megoldás.

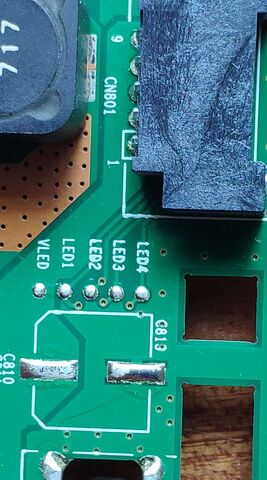

Igen a fekete a led csatlakozó.
-
Batman2
őstag
válasz
Barret001
#73643
üzenetére
Nem rossz ötlet, elvileg azonos teljesítménynél megoszlik a feszültség.
Akár egy megfelelő teljesítményű előtét tekercset (előtét trafót) is lehetne betenni, az is hasonló eredményt adnak.
Persze megfelelő melegedéssel mindkettőnél számolni kell, de legalább a jelalak nem torzul. -
mezis
félisten

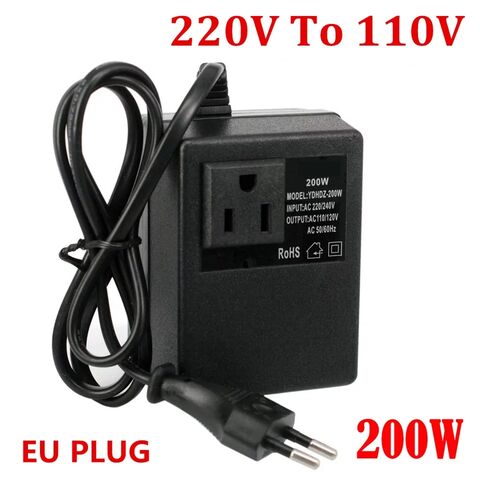

Az ilyen 220/110-as átalakító általában csak Ohmikus fogyasztókhoz valók (vízforraló, egyszerű kávéfőző,...)
Még a négyszög jel sem pontos, 220V átlagértékű sinus (vagy sinushoz hasonlító) áramból pl. úgy csinál 110V-os átlagot, hogy a sinus csúcsán azonnal lekapcsol, aztán 0-tól megint bekapcsol a minimumig,.... De működhet akár úgy is, hogy egyszerűen egy egyenirányitó dióda csak a sinus hullámok "tetejét" engedi át, az aljánál meg szünet van. Az átlag érték ebben az esetben is 110V. Ebben az esetben talán nem is pörögne a motor, de az előző "fázshasításos" áramalak sem az aszinkron villanymotorok kedvence.Neked egy jó nehéz, megfelelő teljesítményű, 50Hz-es 230V/120 V-os transzformátorra van szükséged.
-
#73641
qqzs
őstag
tordaitibi
#73639
qqzs
őstag
válasz
tordaitibi
#73639
üzenetére
Es ezt hogy a legegyszerubb ellenorizni oscilloszkop nelkul?
-
#73640
tordaitibi
veterán
Mok28
#73637
-
#73639
tordaitibi
veterán
Mok28
#73637
A fekete csati a ledek?
Képről nagyon nehezen azonosulok a panellal.
De úgy látom hogy a ledeket maga a központi processzor vezérli közvetlenül. Illetve 4 kis kapcsolóelem, valószínű fet segítségével.
Ha így van akkor ezt nem fogod tudni megerőszakolni.
Teljes fényerőnél mérni kéne egy led csoport feszültségét és áramfelvételét, ebből kiindulva nem nehéz összeütni egy akár változtatható fényerejű led drivert. Rémlik mintha kész megoldásokat is láttam volna régebben ebayon, alin. -
#73638
tordaitibi
veterán
qqzs
#73636
-
#73637
Mok28
csendes tag
tordaitibi
#73561
Mok28
csendes tag
válasz
tordaitibi
#73561
üzenetére
Szia Tibi! Nagyon szépen köszi. Valóban 16-osával vannak sorba kötve. A panelen látszik LED1-LED4 jelölés. A panel típusa BN41-02516, a google sok képet felhoz erről. Talán így könnyebb meghatározni hogy van-e i2c busz. Sajnos nem igazán értek az elektronikához, csak belecsöppentem egy ilyen helyzetbe.
Ha bármelyik terület közelebbi fotót igényel azt készséggel felteszem. Előre is köszi, hogy megnézed. -
#73636
qqzs
őstag
tordaitibi
#73622
qqzs
őstag
válasz
tordaitibi
#73622
üzenetére
Ilyen az atalakito. De ettol miert melegedne? Es 120 voltos venti nincs veletlenul alin esetleg?(ja talaltam is [link] 12vosnak is kell valami tap azzal csak bonyolodik a dolog.
-
-
#73631
razorbenke92
őstag
weiss
#73627
-
atesss
addikt
Igen, ez így tényleg gyanús. Kapcsolóüzeműnek még 1A-nél nagyon nem kéne így melegednie. És ugye mivel kapcsolóüzemű (és nem disszipatív), itt akkor nem számít nagy mértékben a feszültségkülönbség sem.
A lineáris az elfűti a feszültség-különbséget, (24V-16V)*1A=8W keletkezik rajta. -
Batman2
őstag
és kapcsolóüzemű tápegység volt, nem lineáris ?
A kapcsoló üzemű 1A-nél, ilyen feszültség mellett minimálisat kellene melegedjen, még egy hűtő zászlót sem biztos, hogy megizzasztana.
A lineáris az ilyen paraméterek mellett tényleg forró, nekem is nagy borda kellett rá.Üdv.
-
-
atesss
addikt
És te látsz bármi különbséget a kétfajta XL4015-ös nyák között ?
Ha ugyanaz, akkor Ali-ról venném inkább ezt is, ott úgyis veszek most csomó mindent, és akkor ne kell plusz helyre regelni, plusz "helyre" figyelni hogy mikor érkezik, stb.Azt jól sejtem hogy ez az 5A-t nem bírja tartósan (melegedés miatt) ?
-
atesss
addikt
A TP4056-nál egyértelmű a lekapcsolás, írja az adatlapnak a bevezetőjében is.
Az általad linkelt [link] XL4015 alapú CC-CV modulnak ilyen szintű gyári adatlapja sajnos nincsen, de a leírásból nekem a -lekapcsolás- nem egyértelmű:
"Charge turn lamp current factory default is 0.1 times the charging current ... , if the charge current setting is 1A, then when the charge current is less than 0.1A, blue lights turned off, the green light is on, which means that the battery is fully charged)"
De ez alapján ez nekem csak egy ledes visszajelzésnek tűnik, itt lekapcsolásról nem írnak.
Ez a visszajelzés ráadásul pinre nincs is kivezetve.
Ami amúgy hasznos lehetne, ha lesz a közelben egy RPI vagy más hálózatba kötött mikrovezérlő, és oda bekötöm, akkor tudhatja a rendszer mikor van feltöltve az akksi.
De annyira azért nem fontos hogy - a direkt visszajelző "pin" hiányában - külön ADC-vel meg feszosztó építésével is foglalkozzak.
Sőt az akksi-jelző bemenet galvanikus leválasztásának igénye esetén meg valami komparátoráramkört építsek (a direkt visszajelzősnél szükséges egyszerű optocsatoló helyett).Ugyanezt a visszajelzést pedig elvileg ez a Aliexpress-es változat [link] is tudja (a chip elvileg azonos, XL4015 ).
-
#73622
tordaitibi
veterán
qqzs
#73619
-
#90088192
törölt tag
Hello
80mm-120mm DC ventilátor, amit a számítógépekben is használnak, fel is tudod csavarozni a lukas lemezre. 12V kell neki aztán mehet(Vagy amit a gyártó mond mert van 230V-rol üzemelő is, de azt SZIGORÚAN BELÜLRE kell rakni!)
Azt viszont nem tudom garantálni, hogy a motor nincs alulméretezve nyomatékigény szempontjából, így azt sem, hogy a hűtés segíteni fog neki hosszú tavon, vagy a túláram miatt így is úgy is meg fog halni
-
qqzs
őstag
válasz
#90088192
#73618
üzenetére
3200 rpm
mar nem koltenek ra sokkal tobbet mert a gep volt 80usd mikor megjott szembesultem a 120 voltal majd atalakito 20usd szoval ha hutessel olcsobban meguszom mint motorcserevel akkor legyen az de mi a legegyszerubb hutesmegoldas? Nem fontos a szepseg csak hutson es birja tobb hetes folyamatos uzemet. Valami pici asztali ventillator esetleg ami nekem eszembe jut. De ha van valami celmegoldas strapabirobb jobb hatasfoku az jobb lenne -
#90088192
törölt tag
Lehet hülyén hangzik, de az a motor, nem oda valósi, attól függetlenül mit gondolt a szerző/nem tervező mérnök.
A te esetedben a ventilátor túl kicsi, és nem is igazan hatasos, amit tehetsz, az alján latom perforált lemez van, beraksz egy pár ventilátort, hogy azok a motorra fújják a levegőt, felülre meg szintúgy perforált lemezt raksz.
A másik megoldás, kidobod a motort és raksz egy pici asszinkron motort ami 230V/50Hz 1 fázisról üzemeltethető. Több helyet ker, de kb sosem lesz vele bajod.
Mennyit forog a kis motorod? -
qqzs
őstag
Nem teljesen elektronika de hatha tudtok segiteni. Ez egy kavics csiszolo gep, aminek hetekig kell menni 24 oraban. Par amazon reviewben van foto az olvadt motorrol. Ezert teszteltem es kb 1 ora urasjarat utan a motor a tuz forro volt. Hogy lehetne legegyszerubben egy huto ventillatort raszerelni vagy esetleg van mas megoldas?
A motor adatai:120V/60Hz, CL:F, 0.53A, 32W 3200RPM DD Egy 220-120v 200W atalakitorol megy
-
PHM
addikt
-
atesss
addikt
- Annak a töltő áramkörnek az az előnye, hogy a beállított áram 10%-ánál
lekapcsolja a töltést, ezzel kímélve a cellákat.
Mármint hogy a TP4056-nak ?
Még az jutott eszembe, hogy ha egy BMS-t komolyabban megterhelek (pl. 10A-el, már azt amelyik terhelhető annyival), akkor azon nem esik komolyabb feszültség ?
Nyilván a belső ellenállás miatt a cellafesz is jócskán alacsonyabb lesz nagy áramoknál, meg esik a kábeleken is fesz, stb. De ha ehhez még hozzájön nagyobb tételként maga a BMS is, az azért nem az igazi.
Vannak olyan BMS-ek is, amit 40A-re írnak pl. egy 4S-es [link] "For Drill Motor" jellemzéssel. -
PHM
addikt
válasz
atesss
#73613
üzenetére
- Annak a töltő áramkörnek az az előnye, hogy a beállított áram 10%-ánál
lekapcsolja a töltést, ezzel kímélve a cellákat.
- Bizonnyal esik egy pici feszültség a BMS-en, csakhogy ennek nincs nagy jelentősége.
A CC szakaszban nem számít, hiszen úgyis áramgenerátoros a töltés.
A CV szakaszban pedig úgyis lecsökken a töltőáram, ezáltal a feszültség
csökkenése is elhanyagolhatóvá válik a töltőszakasz végén.
- BMS mindig kell a soros kötésű pakkba, hiszen nincsenek tökéletesen
egyforma cellák. Az alacsonyabb töltőfeszültség pedig azért hasznos,
mert a lítium cellák teljes töltöttségnél gyorsabban öregszenek. -
atesss
addikt
Szerintem pont ilyen töltő IC van a régebbi Aldi-s munkalámpámban. Egy 1000mAh-s 18650-es cellával, hát már új korában is elég hamar lemerült... Ezt cserélni akarom majd egy új ~3000-3500mAh-sra.
Hmm, pedig úgy rémlett hogy csinál mást is a Li-töltő.
De akkor ennek utánaolvasok [link]Közben rájöttem hogy az álltalad linkelt CC-CV nyáknak van egy nagy előnye az általam linkelthez képest: van rajta rögzítőfurat.
De találtam Aliexpress-en is rögzítőfuratosat: [link]
Utálom hogy erre nem gondolnak a kínaiak, hogy van aki szeretné rögzíteni is azt a nyanvadt nyákjukat...Ha biztosra akarsz menni, állítsd be a töltőfeszültséget
4,10-4,15V/cella értékre.
Mármint ezt akkor is, ha van utána BMS is ?
A BMS-nek nincsen valamekkora drop feszültsége ?
Ha csak mosfet-ek vannak benne, biztos nem sok, de azért ha folyik rajta áram is, olyan 100mV körüli csak megvan, nem ?
És az áram mérésére nincs egy kicsi soros ellenállás benne (amin szintén esne egy kis fesz) ? -
#73612
darvinya
titán
tordaitibi
#73610
darvinya
titán
válasz
tordaitibi
#73610
üzenetére
Pedig egyszerű lehet a 120° -os elektronikus eltolás DC rendszeren, és ezt felosztott tekercsekre felosztva váltakoztatni.
AC-t pedig csúcs/völgy párok kapcsoló üzem vezérléssel. -
PHM
addikt
válasz
atesss
#73608
üzenetére
A standard 1 cellás töltő, pl a TP4056 a CC-CV töltésen kívül csak
hővédelmet tud, de azt nem szokták használni a modulokon.
A lítium akkuknak nem kell csepptöltés, sőt, az káros rájuk nézve.
Nincs saját tapasztalatom a linkelt töltő áramkörrel, de tudtommal pont
ilyen akkukhoz való. Ha biztosra akarsz menni, állítsd be a töltőfeszültséget
4,10-4,15V/cella értékre. Így valamivel kevesebb kapacitást kapsz,
cserébe hosszabb élettartamú lesz az akkupakkod. -
#73610
tordaitibi
veterán
Batman2
#73609
válasz
Batman2
#73609
üzenetére
A BLDC pont az ami neked kell.
Keress ra, ismerd meg.
Ez van az elektromos autokban, robogokba, korszerubb e-bicajokba is.
Most csak felneztem ide telefonrol de adok majd linkeket, akar kesz szetteket is lehet kapni. A vezerlobe ugyis belebuknal, a 3 fazisu mezei motoreba is hazilag. Ezen ne sertodj meg, en tulvagyok 2 ilyen projekten es a gyariakhoz kepest eletkeptelenek voltak. -
atesss
addikt
Ja ok, akkor csak ennyit kell tudnia a töltőnek ha van BMS.
Mert egy standard (1 cellás) Li-töltő áramkör (ha magában ellátja a feladatot, nincs BMS utána) azért az egyszerű CC-CV funkción kívül mást is csinál tudtommal.Ha ezt a linkelt CC-CV áramkört használom BMS-el, akkor a csepptöltési funkciót már a BMS valósítja meg ? És ez tényleg jól működik bennük (maradhat fixen az Li-pakk a tápáramkörön éveken át, és nem lesz baja az akksiknak) ?
Én amúgy egy ilyet találtam CC-CV-s DC-DC konverternek: [link]
Pont rá akartam kérdezni hogy ez jó lenne-e. -
atesss
addikt
válasz
KFORboy
#73528
üzenetére
Közben körbenéztem hogy ha tudom előre hogy fixen vagy csak magasabb vagy csak alacsonyabb a bemeneti feszültség mint a kimeneti, akkor mennyiért találnék DC-DC konvertert.
Magasabb bemenetire (buck/step-down) nyilvánvaló volt hogy lesz jó áron.
De boost/step-up konvertert is találtam nagy árammal egész olcsón.
Az XL4016-os áramkör létezik mindkét fajtában. Pl. itt lehet kapni mindkettőt: [link]
XL4016 buck 8A/300W - 3,6$ (kb. 1200Ft).
XL4016 boost 6A/150W - 2,8$ (kb. 900Ft).
Erről mi a véleményetek ?Az LTC3780 (9,1$ kb. 3000Ft) -hoz képest a hatásfoka biztos hogy rosszabb (már csak a borda méretéből is következtetve), meg nem tud egyszerre buck+boost-ot. De cserébe ha csak egy irányba kell konvertálni, sokkal olcsóbb lehetne.
LitoKala 18650:
Melyik altípusra gondoltál ?
A fekete-arany (3500mAh) 4db fölött kb. 900Ft/db [link]
A zöld (3400mAh) 4db fölött kb. 600Ft/db [link]
A rózsaszín (2600mAh) 4db fölött kb. 450Ft/db [link]Amúgy vannak belőle gyárilag forrfüles kivitelek is, ami adott esetben nagyon hasznos. Ha már most pontosan tudnám hogy mire lesz használva, én is lehet ilyet vennék (és akkor megspórolható lehet a foglalat ára).
-
Batman2
őstag
Továbbá nem világos számomra az, hogy elég a 2 pólusú AC villanymotor, vagy érdemesebb 4,6 esetleg 8 pólusút beszerezni ?
Azt látom, hogy a pólusszám növekedésével a nyomaték nő, ez előnyös egy jármű meghajtó motornál, viszont a fordulatszám csökken, tehát akkor már majdnem mindegy szerintem, hogy egy nagyobb fordulatszámú, de kisebb nyomatékú motorral hajtom a járművet, ekkor nagyobb áttétellel kell csökkentsem a motor fordulatszámot, hogy a hajtásos szükséges tartományba érjek, vagy egy kisebb fordulatú, de nagyobb nyomatékú példányt használok, ekkor kisebb áttétel kell.
Viszont a több pólusú drágább.
Van haszna számomra, vagy nincs ? Üdv.
-
Batman2
őstag
Üdvözlet !
Régi gondolatom már egy villany hajtány megépítése.
Most megint elkapott a vágy, hogy építsek !
Régebben csak egyenáramú motorban gondolkodtam, PWM fordulatszám szabályozással, de most eszembe jutott a 3 fázisú AC villanymotor frekvencia alapú fordulatszám szabályozása, amilyen a villanyautóknak is van, csak nyilván annál mezeibb kivitelben.
Gondoltam, hogy simán lelek már ilyet nem nagy összegért boltokban 1kW környékén, de csak hálózati frekvencia váltókat, illetve szintén hálózati 1 fázis-3fázis konvertereket, vagy szimpla 1 fázisú, illetve 1 és 3 fázisú, de hálózatra tápláló, szolár invertereket.
12-24-48DC-ről működő 230-380V-os, 3 fázisú invertereket nem, ami kellene ehhez a megoldáshoz !
Az nem tudom, mennyire járható út lenne, hogy vegyek egy 1, vagy 3 fázisú, normál, 12-48V bemenetű invertert és kössek utána egy frekvencia váltót ?
Az rendben van, hogy a hálózat szinuszos áramával tud működni a frekvencia váltó, de vajon egy egyszerűbb, nem szinuszos kimenetű inverter áramával megbirkózik e egy ilyen ?Másik kérdés, hogy csak 3 fázisú villanymotornál jó ez a frekvencia alapú szabályozás, vagy 1 fázisúval ugyanúgy működik, azt is használhatom vontatómotornak ?
További kérdés, hogy van e kis feszültségű 3 fázisú villanymotor, mondjuk 24-48V tartományban, amihez egy akkumulátoros táplálásnál nem kellene feltranszformálni az áramot, elég lenne csak egy egyenáram-3 fázisú váltakozóáram átalakító kapcsolás ?
Mondjuk ha van is, a normál 230-380-as villanymotorok biztosan olcsóbbak.Előre is köszi !
Üdv.
-
Szokásos CR2032-ről működött a mérleg. Most majd kap egy 18650... 3,3V-os Arduino remélem jó lesz oda. Van opamp is itthon, csak annak meg +- kéne... Viszont akad pár A/D IC is, csak fogalmam nincs a használatukról.
Új hozzászólás Aktív témák
ekkold- 16GB-os SODIMM (notebook) DDR4 RAM bazár - nézz be, lesz, ami kell neked!
- HP 15-af105nh laptop (15,6FHD/AmdQuad/4GB/128SSD/Magyar) - Akku X
- JOYOR S5 Pro 10" Elektromos Roller 26Ah Akkumulátorral Moddolt!
- XPS 13 9310 13.4" FHD+ IPS i7-1185G7 16GB 512GB NVMe ujjlolv IR kam gar
- Megkimélt Apple iPhone 8 Plus 64GB Fekete szinben, 100% akkuval, kártyafüggetlen, garanciával
- 10% -tól elvihető.Országosan a legjobb BANKMENTES részletfizetési konstrukció! ACER PREDATOR HELIOS
- BESZÁMÍTÁS! ASUS Z97-A Z97 chipset alaplap garanciával hibátlan működéssel
- Tablet felvásárlás! Samsung Galaxy Tab S10+, Samsung Galaxy Tab S10 Ultra, Samsung Galaxy Tab S10 FE
- Bomba ár! Dell Latitude 5420 - i5-1145G7 I 16GB I 256SSD I HDMI I 14" FHD I Cam I W11 I Garancia!
- Azonnali készpénzes GAMER / üzleti notebook felvásárlás személyesen / csomagküldéssel korrekt áron
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
