demars
addikt
Egy jabo etetőhajó akkuját szeretném tölteni 12V autó akkuról.
8,4V töltési feszültséget írnak.
Egyszerű zenerrel ez megoldható? -
Igen, pl. így.
Az akku érdekes, mert az ugye nem zajos, azzal kevésbé kéne sisteregnie.A kapcsolóüzemű tápegység nem attól kapcsolóüzemű, hogy állítható
-
cof
veterán
Ilyesmire gondolsz akkor, hogy elé kéne egy kondenzátor pluszban? [link]
Különböző adapterekkel néztem, nem állíthatóval. 5V 2A töltő (bár csak kíváncsiságból mert 9-24V bemeneti feszültséget ír a leírása ennek a BT-s erősítőnek), 12V 2A adapter (led szalaghoz volt), 19V 1.5A adapter (ez valami noname lehet, routerhez volt).
#92697 Dr. Szilikát
Az sem mindegy, milyen rendszer része az adott modul, földhurok szempontjából. Ha van rendszer.Laptop kimenetén néztem, de PC-n is. Viszont próbáltam 18V-os akkuról is ami egy akkus fúróé, hogy kizárjam a földhurkot.
-
#92695
ekkold
Topikgazda
tordaitibi
#92680
ekkold
Topikgazda
válasz
tordaitibi
#92680
üzenetére
Itt van 150A-es áram szenzor: [link] Ebből 2db-al akár 300A-ig is lehet mérni.
Láttam valahol DC áramváltókat is, de azok mindenhol horror áron vannak. -
#92694
ekkold
Topikgazda
tordaitibi
#92680
ekkold
Topikgazda
válasz
tordaitibi
#92680
üzenetére
Több darab ilyen 50A-es HALL elemes áramérzékelő mérő oldalát párhuzamosítani kell, a kimenő oldali jelet meg összegezni, legegyszerűbb esetben akár ellenállásokkal...
-
#92693
weiss
addikt
Dr. Szilikát
#92691
válasz
Dr. Szilikát
#92691
üzenetére
Köszi!
-
cof
veterán
Van kettő ilyen mini erősítőm [link], [link]. Mindegyikkel az a gond, hogy van egy alap sistergés ha épp szól valami. Azt észrevettem, hogy minél nagyobb árammal hajtom, annál kevésbé hallatszik. 5-től 19V-os adapterekkel próbáltam. Inkább az utóbbiban látnék fantáziát mert BT is van rajta, és külső hangkártyaként is használható USB-C-n. Úgy már elviselhető is nagyjából a sistergés, analóg bemeneten eléggé zavaró. Van valami módja, hogy eltüntessem ezt a sistergést? Bekötni valamit a kimenetre, azt sem bánnám, ha csökkenne a hangerő is, mert így is elég hangos szerintem. Sajnos nem tudom a pontos angol nevét a jelenségnek, de Youtube videókban láttam, hogy kondenzátorokat kötögetnek, csak, hogy ebben van ugye már.
-
#92691
Dr. Szilikát
őstag
weiss
#92687
-
#92690
ecaddsell
aktív tag
tordaitibi
#92682
ecaddsell
aktív tag
válasz
tordaitibi
#92682
üzenetére
Pl: https://aliexpress.com/item/1005005561819912.html
Választék: https://www.aliexpress.com/store/group/Current-transmitter/910353008_40000002426426.htmlA drágábbak pl. azért azok mert gyorsabbak (mikroszekundumos felfutást is tudnak), nem tudom erre szükséged van-e.
-
Ja, meg nem láttatok valahol olcsóbb ESR mérőt, ilyen 10 USD/EUR árig? Ezek az egyszerű tranzisztor tesztelők mennyire jók ilyesmire?
-
Áramváltóról jut szembe, hogy szeretnék egy olyan passzív berendezést csinálni, amivel lehetne mérni a fázis-nulla differenciál áramot, kb. mint ahogy az FI relé is csinálja, de sehol nem találok kis áramra készített áramváltót. Vagy jó oda a nagy áramú is, csak nagyobb ellenállással terhelem?
-
#92684
leweegee
aktív tag
tordaitibi
#92682
leweegee
aktív tag
válasz
tordaitibi
#92682
üzenetére
Értem, és ha az általad linkelt precíziós árammérőt "csapnád" be egy sönttel leosztva az áramot 10:1 arányban? Az úgy 500A lenne... Hülyeség? Így meglenne a galvanikus elválasztás is, ha jól látom az hall mérős, a bemenet el van választva a kimenettől.
-
#92683
hcl
titán
tordaitibi
#92682
válasz
tordaitibi
#92682
üzenetére
-
#92682
tordaitibi
veterán
leweegee
#92681
válasz
leweegee
#92681
üzenetére
Nem akarok 22wattot elfűteni, de ez még elmenne de mindenképp galvanikus elválasztás kellene a mért és a mérő kör között.
Ez egy kész rendszer, sönttel meg kéne bontanom a nagyáramú kört, toldani, saruzni és miden kötés hibaforrás 300 ampernél. 3x35mm2 vezetékelés van.
Sönttel kellene a mért körből segédtápot előállítani, és valami optocsatolós módszerrel kivinni a mért eredményt. Lehetőleg lineárisan. -
#92681
leweegee
aktív tag
tordaitibi
#92680
leweegee
aktív tag
válasz
tordaitibi
#92680
üzenetére
-
#92680
tordaitibi
veterán
Kis segítség kéne.
Kellene nekem egy 2-300A dc áramváltó, az a fajta amin keresztül kell dugni a vezetéket.
De. Nem digitális kimenettel, nem Arduinohoz esp-hez Shelly-hez stb. vagy más ilyenhez kellene hanem analóg kimenettel. Pl. 10mV/A vagy valami ilyesmi kimenet.[Ilyen is jó lenne ] de sehol nincs 200 amperes csak 50, az nekem kevés.
Én nem találok, illetve igen, 50-70ezerért, de ez horror.
segítenétek, létezik ilyen egyáltalán, emberi áron? -

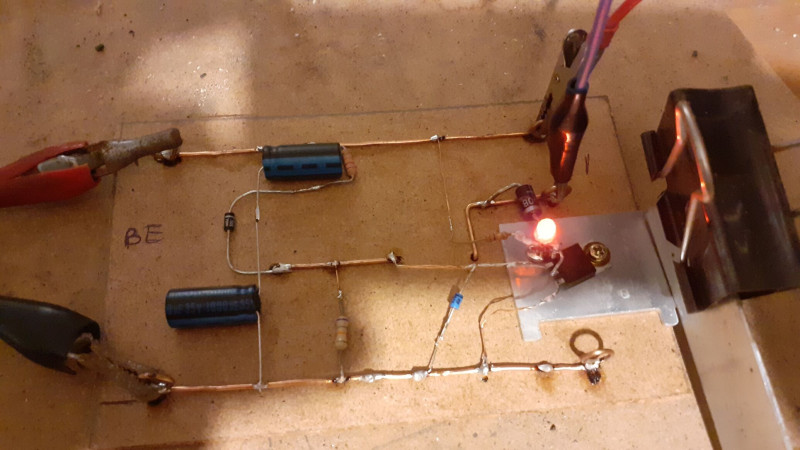

Küzdöttem egy kicsit az erősítővel.
Igazából nem a mély ment el az egyik oldalon, hanem inkább a hangerő (de nem torz, vagy ilyesmi). Megcserélni még nem tudtam a két hangfalat (bele van gyógyítva az egyikbe a RCA aljzat, a másikba a kis kétlábú bepattintós), de nem is biztos, hogy kéne.
XA9221 a végfok.
A két tápkondin (27-28 és 16-15 lábak) végülis megvan a fesz, előttük van egy 1000uF, ezekre tippeltem volna, hogy az egyik kondi elhalt. Viszont ha halott lenne, akkor terhelésen kéne mérnem feszültségesést, és meglenne, miért halk az egyik oldal...
Végigtapiztam a bemenettől kb. minden pontot (hangerőpoti, előfok (4558), stb.), de mindegyik ugyanolyan, egyik oldal halkabb, tehát marad a végfok :S 11-12 és 3-4 lábakon lehet esetleg a két 1uF vagy 10k? Vagy meghalt az egyik kimenet?
-
-
janos666
nagyúr
Tudom, hogy mekkora, mert már itt van, csak ez a gond vele: [kép]
Meg akartam kérni valakit, hogy nyomtasson vagy inkább CNC-zzen nekem hozzá házat, mert sehol sem láttam kész 42mm-es házat (és amit házzal árultak, ott nem láttam a képeken, hogy mekkora a NYÁK felesleges területe). De ha nem lehet kicsi, már nem érzem úgy, hogy megéri még azt is, hogy házat farigcsáltassak hozzá (akkor olcsóbb lett volna házzal együtt rendelni - talán olcsóbb egy olyat is rendelni, mint gyártatni...). -
#92674
Janos250
őstag
razorbenke92
#92669
Janos250
őstag
válasz
razorbenke92
#92669
üzenetére
Elvileg holnap nagy leértékelés Alin.
Gondolom megint az lesz, hogy amit ma még úgy írnak ki, hogy 2000 helyett 500, az holnap úgy lesz kiírva, hogy 3000 helyett 600![;]](//cdn.rios.hu/dl/s/v1.gif)
-
válasz
janos666
#92671
üzenetére
Igazából a 80mm-es SSD-s házak sem túl nagyok. Melóban többet is használunk, nem macera. Itthon meg még nagyobb van, mert én kókányoltam plexiből.
Amúgy nem törvényi változás lesz, inkább arra gondolhat a kollega, hogy Karácsony előtt bedugul minden, annyi a rendelés. + minden drágul.
-
janos666
nagyúr
Miért mondod, hogy még most? Lesz valami törvényi változás?

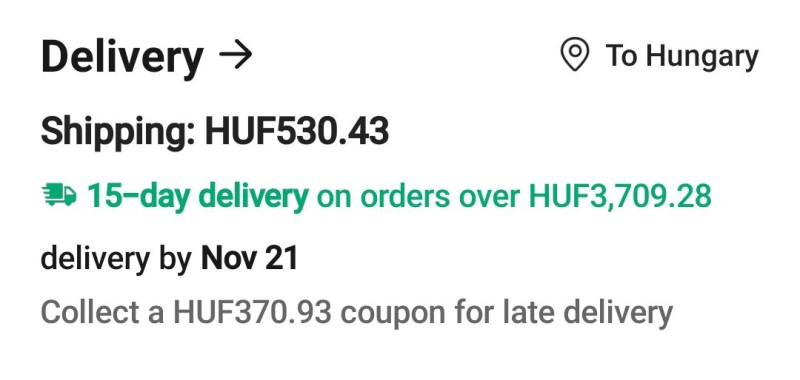

Rendelgettem most kütyüket AliexPress-ről, de eddig nem túl rózsás a tapasztalat:
- Egy Baseus szivargyújtó töltő és noname autós vezetéknélkül töltő telefontartó: a szivargyújtós fej a telefont sem tölti stabilan (se kábellel, se a vezetéknélküli tartón át), váltogat 5V és 9V, 0A, 0.5A és 1A közt, de konkrétan merül a telefon, ha fut rajta a Google Maps bekapcsolt kijelzővel nappal. A laptopot elkezdi 20V 1.5A-el, aztán mindenfélét írkál, 0A-t is, és a laptopon is látni, hogy ki-be, ki-be kapcsol a tápjelzés Windows-ban, és csak merül a noti (többféle kábellel is próbáltam mindkét portját).
- Egy 1500Ft-os GPS antenna, amit a Posta 470 Ft-ért vámkezelt: 0Ft vám, 0Ft ÁFA, 470Ft ügyintézési kültség, és már egy hete befizettem, de antenna sehol (~1 hónapja rendeltem).
- USB<->M.2 NVMe adapter: mikor megjött, akkor esett le, hogy nem minden modell egyforma, és konkrétan az, amelyiket a specifikációk (chipset) alapján választottam ki, azon szét vannak szórva az IC-k mindenfelé, és nem lehet levágni rövidebbre a végéből, pedig 42mm hosszú (tehát majdnem a legkisebb) méretű SSD-vel akartam belőle pendrive-ot csinálni (így félre lesz dobva "szükség esetére" kacatok közé).Pedig nem kapkodtam el egyik vásárlást sem, nézegettem a képeket, elolvastam a leírást, átírtam Google keresőbe is a termékkódot, ha volt és nem totál noname...
-
#92670
hcl
titán
razorbenke92
#92669
válasz
razorbenke92
#92669
üzenetére
+ hogy mostantól nem 1 hónap a szállítás, hanem 2
Januárig.
És minden januárban olcsóbb -
#92669
razorbenke92
őstag
Baráti emlékeztető minden kollégának: Még most gondoljátok át, milyen biszekre és b@szokra lesz szükség az eljövendő időszakokban, esetleg külföldről akarjátok e rendelni.
Minden évben fő a fejem, amikor realizálom, hogy negyedáron sokkal klasszabbul meg lehettek volna a világító, zenélő, táncoló, vetítő, időzítős, stb. cuccok, ha megrendelem időben, és magam csinálom meg.
-
-
ekkold
Topikgazda
válasz
demars
#92659
üzenetére
Ez esetben a világoskék GND-ket nem kell bekötni (rá is írtam a rajzra) mert földhurok keletkezne. Viszont még így sem lesz teljesen ideális a bekötés, de azért valószínűleg nem lesz vele gond. A panelről lehagyták a kimeneti gerjedésgátló RC tagot (az adatlapi rajzon szerepel 2,7Ω - 100nF) [link] Ha ezt bekötöd a kimenetre (ha nélküle esetleg gerjed), akkor a 100nF felőli oldalát a csillagpontba kell földelni.
A bemeneti jelvezetékekhez használhatsz árnyékolt kábelt (esetleg csavart érpárat).
-
Batman2
őstag
-
-
Reggie0
félisten
válasz
Barret001
#92655
üzenetére

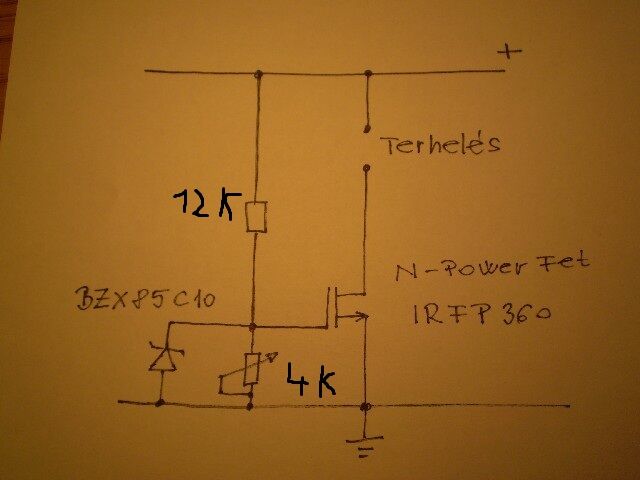

Egy eleg pontatlan feszultsegfuggo terheleskapcsolo. A potival lehet beallitani, hogy mekkora fesznel kapcsoljon be. A potit 0-ra is lehet allitani, igy az is lehet, hogy sosem kapcsol be. A tranyo valahol 2V es 4V kozott kezd nyitni, igy legrosszabb esetben maximum 16V -ra lehet allitani a kapcsolasi pontot, de lehet, hogy csak 8V-ig lehet, ha olyan peldanyt fogsz ki a FET-bol.
-
ekkold
Topikgazda
válasz
demars
#92653
üzenetére
Ez azért nehéz ügy mert a végfokpanelen 3db GND csatlakozás van (a rajzod szerint). Jó lenne felderíteni, hogy ezek egymással össze vannak-e kötve a panelen. Mert ha mindegyik be lesz kötve akkor létrejöhet földhurok.
Tehát mérd le kikapcsolt állapotban pl. ohm mérővel, hogy a TDA panelek GND kivezetései között mennyi az ellenállás. Vagy akár kövesd le a panelen, hogy vannak ezek a GND-k bekötve. Utána tovább tudunk lépni (megírom, vagy akár belerajzolom a Te rajzodba, hogy mit hová köss be).Milyen TDA van a panelen? Írj pontos típust, az is segíthet.
-
demars
addikt
válasz
ekkold
#92503
üzenetére

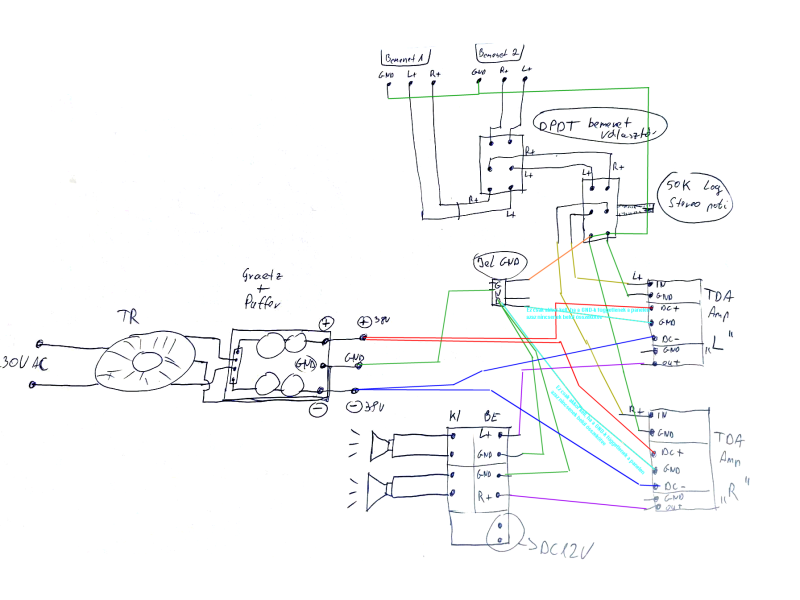

Készítettem skicc rajzot, remélem látszik a lényeg.
Szóval a jel GND -ket(bemenet1, bemenet2, stereo potméter, TDA IC jel GND) egy pontba húztam.
A táp GND pontját is össze kell kötnöm ezzel a ponttal? A táp az csak a két végfok IC -hez megy.
Ha esetleg nem egyértelmű a kérdés, vagy valami nem látszódik a képen, átrajzolom.
A végfokok tápját nem rajzoltam be, az egyértelmű szerintem. A GND a kérdésem.Köszönöm!
-
q13579
senior tag
Sziasztok,
Kaptunk egy futópadot, azonban csak úgy tudtuk felhozni emeletre, hogy elvágtuk a kábelét és szétszedtük két részbe...
Ostoba módon nem gondoltam rá, hogy ez egy adatkábel és nem sima táp.

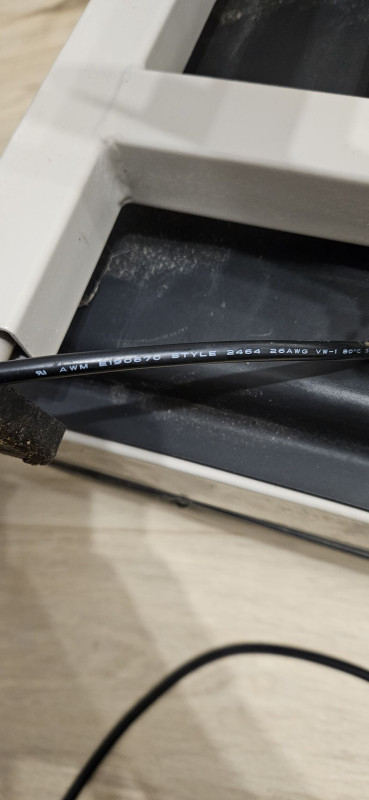

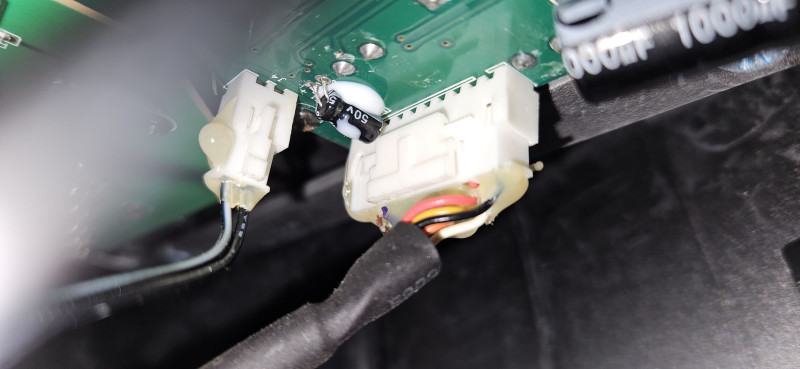

A kábelről képet mellékelte, illetve, hogy milyen csatlakozási módja van a pad alaplapjával.
Lehet-e ezt a kábelt valamilyen módon újra összekötni? Forrasztással, valami gyári toldóval stb?
(Az újrahúzással sem leszek bentebb, mert szemmel láthatóan ez a kábel helyben lett megfejelve, tehát az egyetlen járható út a toldás).
Köszönöm a segítséget!
-
Reggie0
félisten
válasz
daninet
#92641
üzenetére
Feszultseg kb. mindegy, aramgeneratorosan kell. Az aramot pedig addig tekerd fel, amig eppen elkezd lezer uzemmodba valtani a dioda es akkor biztos nem lesz tulhajtva, de jellemzoen ennek a kuszoberteknek legalabb triplajaig mehet.
A keszulekhaz nelkul nem javaslom hasznalni, mert lehet abban van az infraszuro es anelkul megvakithatod magad!
-
janos666
nagyúr
Ha már ide tévedtem. Van egy jó öreg Denon AVR-2808 erősítőm ('08-as, tehát 15 éves).
Bekapcsolás után gyakran recseg 1, néha 2 front hangsugárzó (más csatorna nem), ami attól jön helyre, ha a viszonylag alacsony bekapcsolási hangerőt felemelem és pár másodpercig megjáratom. Akkor "kipattan" a hangja, és egészen kikapcsolásig jó alacsony hangerővel is. (-35db erősítéssel kapcsol be, -15 körül szokott hamar hejrejönni.)
Keresgéltem neten, és egy régebbi, analóg modellt úgy javított meg valaki egy Youtube videóban, hogy megszorította az olvadóbiztosíték tartó lemezeket és annak ellenére, hogy nem látszottak oxidálódottnak, bekente valami oxid eltávolítóval a relé érintkezőit.Na, ma szétszedtem, kipucoltam belőle egy vastag porréteget és pár póktetemet, aztán megmozgattam a biztosítékokat, de a relét nem szedtem szét. Ez sok digitális funkciókért felelős panelt rejt magában, ami 3D-ben van összelegózva: vízszites és függőleges PCB-k sokasága, némelyik 3 élen is összeilllesztve csatlakozókkal, és/vagy kábelekkel, és némelyik kábel közvetlenül beforrasztva, nem oldható csatlakozóval rádugva.
Végül is le tudnám forrasztani a relét anélkül, hogy szétbontom (hallgatózással és tapogatással megtaláltam azt, amelyik ki/be kapcs és mute/unmute közben kattog). De valamiért kétlem, hogy ez lenne a ludas. A lábak számából és a relé méretéből, felirataiból ítélve ez a 230V-ot szakítja meg, tehát nem kéne szelektíven csak a front sugárzókra hatnia, ha rosszul érintkezik.
Ami feltűnt, hogy a nagyobb kondenzátorok teteje kék és/vagy piros filctollal jelölt (régen vettem, hibátlanul működött sokáig, de nem első tulaj vagyok). Ez arra utal, hogy valamikor régen szemlézve/javítja volt? Amelyik kondednzátoron csak piros csík van, az azt jelentheti, hogy cserélni kéne?
-
daninet
veterán
Igazából boldogan kiganéznám az elektronikát belőle, ez a cucc nem több mint 3 darab lézer dióda rettentően túlbonyolított elektronikával. Aztán 3d nyomtatok majd akkut hozzá van rengeteg 18650-em bontásból.
Vajon hogyan deríthetem ki a lézer diódák feszültségét ill max terhelhetőségét? Semmi jelzés nincs rajtuk. -
#92639
daninet
veterán
razorbenke92
#92638
daninet
veterán
válasz
razorbenke92
#92638
üzenetére
Nem világít az egyik dióda, hibásan nagyon olcsón vettem a lézert, sztm meg is tudnám javítani, de nem akarok 50k-ért akkut (és töltőt) venni hozzá, elég meredek ár 3db 18650 akkuért.
Legtöbb aprón árult akku elég kétséges állapotban van többnyire töltő nélkül
Így jártam -
#92638
razorbenke92
őstag
daninet
#92637
-
daninet
veterán
Sziasztok!
Egy Dewalt 12V lézer szintezőt szeretnék labortápról meghajtani, mert nincs akkum hozzá. Van valakinek ötlete mi a harmadik pin a csatlakozón?
Valahol azt írták 47k hőmérő vezetéke, ráforrasztottam egy ellenállást fixen de úgy is semmi. Létezik, hogy ennek valami soros kommunikációja lenne?
ID/TH jelzése van azt akkun a harmadik lábnak.
-
#92636
Dr. Szilikát
őstag
Blackmate
#92632
Dr. Szilikát
őstag
válasz
Blackmate
#92632
üzenetére
Nekem ilyen működik pár éve:
https://vi.aliexpress.com/w/wholesale-tap-water-led-light.html
Kéket világít, egy kis hengeres generátor van benne, műgyantával egybeöntve, egyik végén a LED. Másik végén egy kis lapátkerék.
Néha vízkőtlenítem, de csak lent, a kimeneti szűrőn áll meg a vízkő, belső részein nem. -
Blackmate
őstag
Talán elfér a topikban: hogyan működnek a LED-es zuhanyfejek?
Aki még nem látott/használt ilyet (2 nappal ezelőttig én sem): zuhanyfejben körben LED és a víz hőmérsékletétől függően változtatja a színét kék, zöld és piros között.
A víz áramlása állítja elő a LED-eknek szükséges egyenáramot?
Milyen elektronika van benne, ami elromolhat? -
janos666
nagyúr
válasz
leweegee
#92629
üzenetére
Áh, nekem kb. itt merült ki a tudományom és az erre szánt hajlandóságom (mivel kb. hétfőn úgyis megjön a készre szerelt): coax v2 .
Számít ilyenkor az elágazási és a csatlakozási pontok közti kábelhossz is? Csak a szabad réz hosszt mértem le ~4cm-re (nincs forrasztva sehol, csak bele van szúrva a merőleges a fémhálóba, és a csatlakozóra is csak úgy oda van biggyesztve a csonk másik vége, a gravitáció érinti őket össze
). -
janos666
nagyúr
Nem. Fogalmam sincs mi volt, de kicsit matattam a beállításait (nem boud rate, hanem pl. először reset-eltem, aztán beállítottam, hogy high-performance mód, stationary timing mód, stb, tehát annak megfelelően később használni akarom), és már értelmes üzeneteket kapok a konzolban.
Sőt, bár az LNA antenna még nem jött meg hozzá, úgyhogy most csak egy pár centis koax kábel réz belső erét illesztett az antennacsati végéhez, a fémharsnya köpernyét a külsejéhez 90°-ban, és így is elkap néha egy szál műholdat pár másodpercre.Ha már itt járunk... Össze lehet rakni itthon található cuccokból használható passzív antennát?
(A modul működik aktív és passzív antennával is.)
Beírtam Google-be, de csak komoly, nem móricka DIY megoldásokat találtam.
Esetleg ha kiműtők egyet egy nagyon régi okostelefonból?#92625 hcl - Van itthon egy rakás SATA-Molex csati még bányászatból, majd megpróbálok szétvágni egy SATA fejet, és rákötni 3.3V-ra.
-
-
janos666
nagyúr
válasz
Reggie0
#92623
üzenetére
Ja, közben találtam itthon két potenciális megoldást:
1: egy régi 3.7V telefon akksit (fel tudom tölteni nullátór is külső Lit. ceruzaakksi töltővel).
2: egy USB<->TTL adaptert, amin a felirat szerint van 3.3V kimenet
Ahogy nézem, az akksit később akár a GPS modultra is rá lehet kötni tartalék áramforrsának, bár nincs túl sok értelme, mert flash-be is menthető a konfigurációja.Szerk.: Aha. "Működik" is 3.3V-al. Bár a konzol "unknown" üzeneteket dob. De innentől ez már inkább szoftver. Kösz mindenkinek.
-
janos666
nagyúr
A PPS signal elvileg nem megy át késés/jitter nélkül USB-n. Ez direct "timing modul" (tehát elsősorban nem pozícióhoz, hanem óraszinkronizációhoz készült).
Pillanatnyilag egy USB<->RS232 adapterrel tesztelem egy olyan PC-vel, amin nincs natív RS-232 port. Ezen Windows fut, így a gyártó grafikus szoftverével nézem. Rákötöttem próbaképpp egy 230V->4.5V adaptert, és nem igazán látszik működni. (Vagyis a Firmware Update ablak azt írja, hogy "Connected" még akkor is, ha nem kap tápáramot, de semmi más életjelet nem ad text/binary consol-ba).Tudom, hogy elvileg lehet bármiből bármit, de itt helyben nem tudok szerezni semmit, aminek 3.3V a kimenete, esetleg renddelni tudok.
-
válasz
janos666
#92618
üzenetére
Nem kérdeztem, mert eddig azt hittem valami mikrokontrollerről van szó, és azokon szokott lenni több pont is, ahonnan meg tudod táplálni, de látom itt csak 1 van, ehhez valóban Y kábel kell.
Usb-ttl miért nem jöhet számításba?
5V-tal ne próbálkozz, a konverter ugyan bírni fogja, de a GPS modul megsülhet tőle. Az 5V-ból viszont lehet 3,3V-ot csinálni regulátorral vagy konverterrel! -
janos666
nagyúr
Bocs, nem vettem észre, hogy kérdezted. Ezt: U-BLOX ublox LEA-5T-0-003 , és a pinout.
Ez már itt könnyen off-topic, de még azt sem tudom, hogy mondjam el a Linux kernelnek, hogy az RS-232 CTS PIN-ből legyen PPS source. -
janos666
nagyúr
Szűkebben nézve inkább az a kérdés, hogy magát a TTL konvertert is etetni kell-e a VCC PIN-en 3.3V tápárammal, vagy csak a modult.
Azért nem egyértelmű, mert a TTL konverter egy összefűzött szalagkábellel érkezett. Vagyis ha az adapternek és modulnak is kell kívülről tápáramot adni, akkor extra kábel mókolás szükséges (nem elég nyitva hagyni az adapter VCC PIN-t és csak a modul 3V3 PIN-re drótozni máshonnan tápáramot, hanem inikább az adapter VCC PIN-re érdemes ráforrasztani egyet, vagy szétvágni a VCC kábelt és összekötni egy tápkábellel). Csak nem igazán értek a soros portokhoz, ezért kérdeztem (mert mi van, ha a TTL adapter mégis elkezd áramot vezetni valamelyik RS-232 PIN-be, ha így teszek...? ne legyen ebből kár...).
Hiába emléksztem még halványan a soros portos modemek korszakra, ez a 2023-as önmagam látatlanban úgy gondolta, hogy COM header -> RS-232 adapter -> TTL adpter -> modul és már kész is vagyok. Csak épp nem történt semmi.
Akkor néztem meg frissen, hogy az RS-232 portban nincs is VCC/VDC/stb PIN, tehát az USB-vel ellentétben ez nem szolgáltat tápáramot.Nem lesz egyszerű dolog, mert csak SATA<->MOLEX adaptereim vannak itthon, amiket szét tudok vágni, de azokban nincs 3.3V kivezetés. Lehet, hogy egy külön 220V->3.3V adapter lenne egyszerűbb megoldás, de olyan sincs itthon, amit szétszedhetek (és pont nemrég "takarítottak ki" egy rakás ~12V adaptert a gép mellől, és helyeztem át PC SATA csatira a dzsungel helyett).
Vajon a modul mennyire lenne "boldog", ha 3.3V helyett 5.0V-ről tetném egy USB portból?
-
válasz
janos666
#92611
üzenetére
Szia! A panelen lévő felirat tényleg erre enged következtetni, és úgy is szokott működni, de az oldalon a leírás elég egyértelmű:
Tehát igen, a rajta lévő chipet neked kell megtáplálni kívülről.Olyankor gondolom, hogy a modulon lévő GND-t is a táphoz és ne ehhez az adapterhez drótozzam...?
Minden GND-t össze kell kötni minden eszközön.
-
janos666
nagyúr

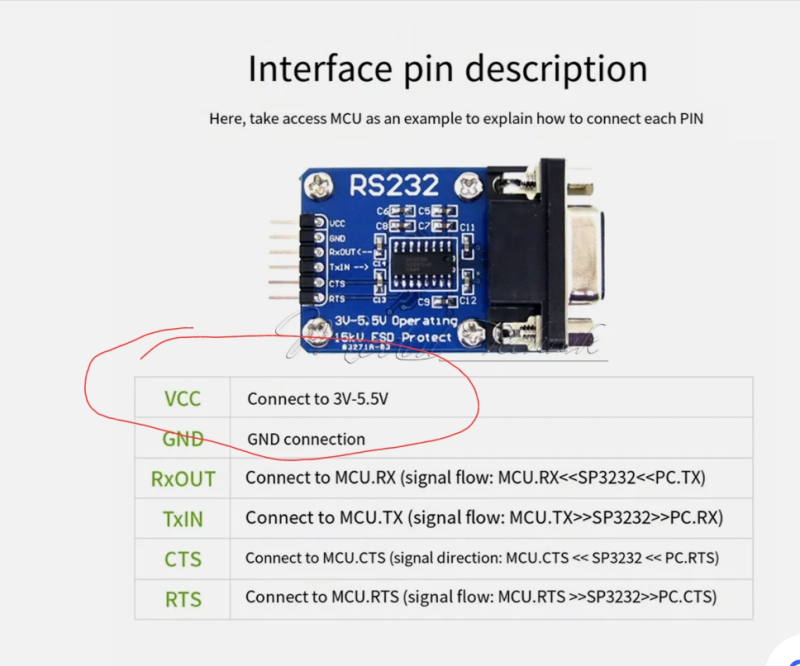

Ha bedugok egy ilyen RS-232 <-> TTL adaptert egy soros portba, akkor kéne látnom feszültséget a VCC és GND PIN-ek közt? Mikor kitaláltam a dolgot, akkor azt hittem, hogy ott kapok majd 3.3V tápáramot, ami a modulnak kell. De ezek szerint akkor azt kívülről kell szolgáltatnom (pl. egy SATA tápcsatiról kivezetve)? Olyankor gondolom, hogy a modulon lévő GND-t is a táphoz és ne ehhez az adapterhez drótozzam...?
Azt a 3.3V kábelt ráforraszthatom az adapter VCC PIN-re? -
#92610
tupacamaru
veterán
tupacamaru
veterán
Köszönöm a segítséget, akkor ezt annyiban hagyom.
ViZion: Igen, a hiszterézist.
-
#92609
ViZion
félisten
tupacamaru
#92604
ViZion
félisten
válasz
tupacamaru
#92604
üzenetére
A kapcsolási érték alatt mit értesz? A hőmérséklet hiszterézist?
Ezt inkább "fordítva" kellene megoldani: keresni olyan FW-t, amit rá lehet húzni és megfelel az igényeidnek. Tasmota, ESPhome lehet ez.
Jó hír, hogy a pin-ek ki vannak vezetve, arra egy tüskesort forrasztasz, kanócok, adapter és lehet programozni (valószínűleg), ha az USB-ről nem lehet.Letöltős-módosítós az szvsz nem járható út, ha egyszerű lenne, akkor mindenkinek minden vackon Shelly FW lenne
-
#92605
Aryes
nagyúr
tupacamaru
#92604
válasz
tupacamaru
#92604
üzenetére
Szia! Ha nem olvasásvédett a mikrokontroller (mert az is előfordulhat), és sikerül valahogy lementeni róla a firmware-t, akkor sem igazán tudsz belenyúlni, mert gépi kódban lesz az egész. Ha vissza is tudod alakítani mondjuk assembly kódra, a program módosítása akkor sem lesz túl egyszerű feladat. Eredeti forráskódot nem tudsz szerezni hozzá?
-
#92604
tupacamaru
veterán
tupacamaru
veterán

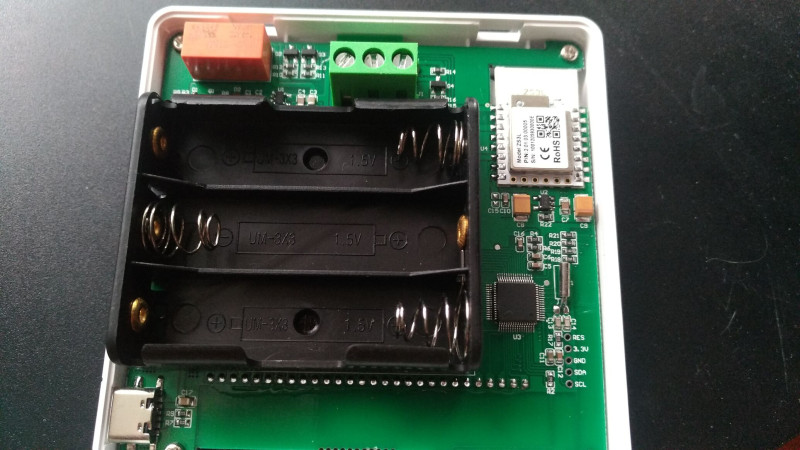

Nem biztos hogy ide passzol a kérdés, legfeljebb átirányítotok máshová.
A tuya-s cuccokból le lehet tölteni a programot és módosítás után visszatenni? Adott egy Zigbee-s termosztát és 1 fok a kapcsolási értéke. Az app-ban 0,5 fokonként lehet állítani a hőmérsékletet, lehet vajon a programjában módosítani hogy ott is 0,5 fok legyen a kapcsolási érték? A kijelzőjén a tized fokokat is mutatja. Így néz ki belülről:
![;]](http://cdn.rios.hu/dl/s/v1.gif)
)
Ha van flash chip a modulon, az 3.6V fölött hajlamos megsülni. 🫢
A tuya-s cuccokból le lehet tölteni a programot és módosítás után visszatenni? Adott egy Zigbee-s termosztát és 1 fok a kapcsolási értéke. Az app-ban 0,5 fokonként lehet állítani a hőmérsékletet, lehet vajon a programjában módosítani hogy ott is 0,5 fok legyen a kapcsolási érték? A kijelzőjén a tized fokokat is mutatja. Így néz ki belülről:
Új hozzászólás Aktív témák
- Audi, Cupra, Seat, Skoda, Volkswagen topik
- D1Rect: Nagy "hülyétkapokazapróktól" topik
- BestBuy ruhás topik
- Milyen széket vegyek?
- Philips LCD és LED TV-k
- Az NVIDIA ipari AI-felhőt épít a németeknek, együtt az OpenAI és a Google
- Nintendo Switch 2
- Túra és kirándulás topic
- Samsung Galaxy S23 és S23+ - ami belül van, az számít igazán
- Milyen légkondit a lakásba?
- További aktív témák...
- 16GB-os SODIMM (notebook) DDR4 RAM bazár - nézz be, lesz, ami kell neked!
- HP 15-af105nh laptop (15,6FHD/AmdQuad/4GB/128SSD/Magyar) - Akku X
- JOYOR S5 Pro 10" Elektromos Roller 26Ah Akkumulátorral Moddolt!
- XPS 13 9310 13.4" FHD+ IPS i7-1185G7 16GB 512GB NVMe ujjlolv IR kam gar
- Megkimélt Apple iPhone 8 Plus 64GB Fekete szinben, 100% akkuval, kártyafüggetlen, garanciával
- AKCIÓ! Apple iPad Pro 11 2024 1TB WiFi + Cellular tablet garanciával hibátlan működéssel
- BESZÁMÍTÁS! MSI Z77 MPOWER Z77 chipset alaplap garanciával hibátlan működéssel
- BESZÁMÍTÁS! Gigabyte H510M i5 11400F 16GB DDR4 512GB SSD GTX 1070Ti 8GB Rampage SHIVA TT 500W
- BESZÁMÍTÁS! ASRock Z370 i5 8500 16GB DDR4 512GB SSD 2060 Super 8GB Zalman Z9 Plus Enermax 750W
- ASUS TUF Gaming F15 FX506 - 15.6"FHD IPS 144Hz - i5-11400H - 8GB - 512GB - RTX 3050 Ti - 1,5 év gari
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
