Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
eldoble
aktív tag
válasz
kisninja
#91395
üzenetére
Barret001 Köszi!
Esővíz a hatalmas viharnál, teraszon volt, fedett helyen, de ez a vihar ide is beért.
Akkor próbálkozok szárítással, annyi szépség hibája azért van a dolognak, hogy 1,5 héttel a vihar után bedugtam a konnektorba, hogy töltse a telefont, majd kb. 5 perc után leoldott a FI relé, akkor vettem észre, hogy a kezemhez ütögetve víz jön ki belőle.
Hajszárítóval melegíthetem? -
eldoble
aktív tag
Sziasztok!
Van egy ilyen Hama Univerzális hálózati USB & TYPE-C töltőfejem , beázott, kiszárad ez vagy ki lehet szárítani, hogy biztonsággal használható legyen?
-
#91391
Aryes
nagyúr
Dr. Szilikát
#91388
válasz
Dr. Szilikát
#91388
üzenetére

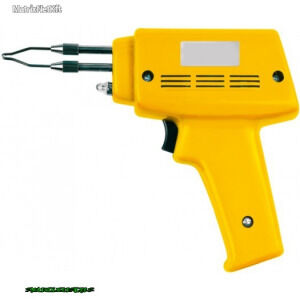

Én apámtól örököltem egy ilyen csehszlovák pákát, de mindig bajom volt a heggyel (elfogyott), nem tudtam csinálni, a lefogató csavar menete megszakadt, a végén valami érintkezési hibája is lett, vagy eltört, vagy elolvadt, már nem tudom. Akkor vettem egy ilyen Einhell pákát:
tartós heggyel, ez problémamentes, a mai napig ezt használom mindenre. Tavaly előtt égőt kellett benne cserélni 15 év után. A hegye még mindig egyben van.
-
lanszelot
addikt
[link]
Somogyi forgalmazza
3 országban: Magyarország, Románia, Szlovákia
Ha gyártatja akkor is magának.Saját terméke.
Somogyi jó cuccokat gyárt, fura, hogy nem ismered.
Az az állomásom kb 15 éves. Csak hegy kellene bele, több féle.Most nem vagyok otthon, nem tudom lemérni.
Vettem hasonlót bele de fél miliméter a különbség és nem melegíti fel. Tettem köré alufoliát, nem jó.
Tekertem köré vékony drótot, az jó volt egy ideig, de lötyög és szenvedés forrasztani vele. Így inkább vettem egyet amit megláttam.
Most még gagyibbat vettem. £15 volt, gondolom minőségi lesz
Falun elmegy, városba nem nézik
Hétvégére megjön és letesztelem.Majd ha haza érek lemérem a hegyet
-
PHM
addikt
válasz
lanszelot
#91383
üzenetére
Légyszi írd már le a méreteit annak a hegynek!
Mert azt a nyomorult forrasztó állomást tuti, hogy nem itt gyártják.
Legyártatják Kínában saját márkásra címkézve.
Biztos vagyok benne, hogy ugyanez a design még legalább 5-6 néven létezik.
Megnézted a hegyet, amit linkeltem?
Ott vannak méretek, összehasonlíthatnád a tiéddel. -
#91388
Dr. Szilikát
őstag
Barret001
#91385
Dr. Szilikát
őstag
válasz
Barret001
#91385
üzenetére
Nekem 3.
Egyébként 2 elég lett volna az örök êlethez (otthon + munka), csak később egy ügyfélhölgytől kaptam ajándékba +1 darabot (örökölte).
Nem tudom, hogy a hozzászokás mondatja , a "világ legjobb pákája", de láttam Youtube-on más pillanatpákákat, a világ más tájairól, de inkább sajnáltam őket, hogy nekik ilyen nincs.
Kivéve Vietnám, ahol a régi KGST kapcsolatok miatt máig elterjedt, használják és tisztelettel szólnak a csehszlovák pákáról.
-
#91387
ekkold
Topikgazda
Donki Hóte
#91384
ekkold
Topikgazda
válasz
Donki Hóte
#91384
üzenetére
Ezzel csak egyetérteni lehet. A "kattogós weller" pákáimat pár éve adtam el, amikor kipróbáltam a JBC-t, és építettem hozzá forrasztó állomást, de a csehszlovák pillanatpákám ma is megvan.
-
#91386
rednifegnar
senior tag
Donki Hóte
#91384
rednifegnar
senior tag
válasz
Donki Hóte
#91384
üzenetére
nekem is van egy cseh (aminek vizszintesen parhuzamos a ket vezetoje) sztem vagy 30 eves meg van egy weller kattogos az is min 30 eves. sokat hasznaltam/hasznalom mindketot, orok elet.
-
#91385
Barret001
addikt
Donki Hóte
#91384
Barret001
addikt
válasz
Donki Hóte
#91384
üzenetére
Nekem 2 van
Örök darab. -
#91384
Donki Hóte
veterán
Reggie0
#91381
-
lanszelot
addikt
Tudom a méreteket, de sehol sincs hozzá hegy.
Nézd meg uk amazon, uk ebay.Semmi.
Ez magyar gyártmány, csak otthon kapni.Reggie0:
Igen a weller is nagyon jó, de annak az áráért 5 kínait tudok venni.
Használatra semmivel se jobb a weller.
Tartósságra, az az 5 tovább kitart mint a weller.
Ez is fizikálisan tört el. A weller is eltörik ha elejted.
Nem voltam megelégedve a weller-el.
Az én kínaim nekem jobb volt. Könnyebben állítható a hőfok.
Nekem nem jön be a nyomkodós. Tekerős a menő
Szerintem aki naponta használja annak való.
Ott kijön a minőség.
Én havi 1szer veszem elő. -
PHM
addikt
válasz
lanszelot
#91380
üzenetére
OK, tehát a pákahegy a gond. Mint írtam, ezt a hegyet is többféle néven árulják.
Erős a gyanúm, hogy ez is ugyanaz az alak és méret:[link]
Itt ellenőrizheted a méreteket is.
Az én állomásomhoz is legalább tízféle néven lehet hegyet venni.
A feladat tehát képek alapján keresni hasonló hegye(ke)t, és ahol vannak méretek,
le lehet ellenőrizni a kompatibilitást. -
lanszelot
addikt
Először is köszönöm szépen a válaszokat.
Annak a pákának nincs semmi baja
Azért szeretném lecserélni, mert nincs hozzá sehol páka hegy.
Sajnos nem Mo-on élek.Azt a másik kínait is pont emiatt vettem /a kínai tört el/
A kinai 900M -es hegyekkel van.
Mindenhol lehet venni. Nekem is van jó pár.Dr. Szilikát:
Akkor ez is zsákutca.
Rendeltem egy még kínaibb valami.
A pákába raktak mindent...nem várok tőle semmit, hátha meglep -
#91378
ekkold
Topikgazda
tordaitibi
#91376
ekkold
Topikgazda
válasz
tordaitibi
#91376
üzenetére
A bifilárisan tekercselt zavarszűrő vasmagok nagy AL számú ferritből vannak - ilyen tekercs készítésére nem lesz jó, mert kicsi áramtól is telítésbe megy. Ilyen célra porvasmag kellene, vagy a ferrit gyűrűt fel kell vágni vékony vágókoronggal, hogy légréses ferrit legyen. Ez nem könnyű, és könnyen is törik a ferrit, tehát csak szükségmegoldásként jöhet szóba.
Amúgy lehet, hogy az inverter működik a tekercs nélkül is, de biztos, hogy sokkal rosszabb hatásfokkal, mivel az 50Hz-re készült trafók vasmagjának hatalmas vesztesége van nagyobb frekvencián (terhelés nélkül is melegedhet, és jelentős teljesítményt is felvehet), mivel szűrés nélkül bekötve, közvetlenül rákerül a trafóra a PWM jel. -
#91377
Dr. Szilikát
őstag
lanszelot
#91375
Dr. Szilikát
őstag
válasz
lanszelot
#91375
üzenetére

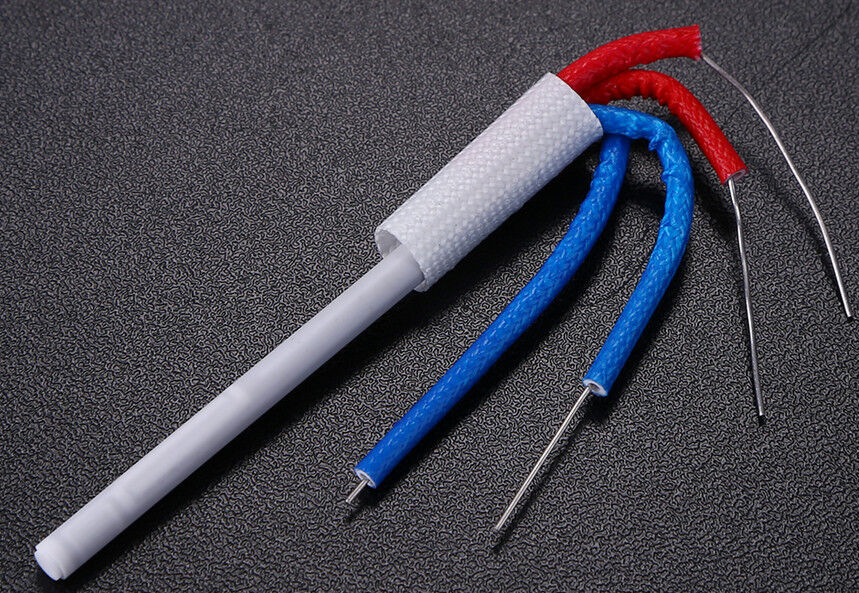

Csak erre is vonatkozik, hogy nem közömbös a termisztor értéke, amihez méretezve van a hőfokszabályzó elektronika. Most hirtelen már arra sem emlékszem, NTC vagy PTC.
Azért is szokták a fűtőbetéteknél sorolni, hogy mely típusokkal kompatibilis.
A fűtőbetét PTC keramikus, annál a feszültség meghatározott értékű. -
#91376
tordaitibi
veterán
ekkold
#91373
válasz
ekkold
#91373
üzenetére
Induktivitás nélkül teszteltem. Akitől vettem a meghajtást, azt mondta ajánlott de nem kötelező a fojtó.
Most kaptam nagyobb méretű zavarszűrűket, még nem tudtam vele foglalkozni idő hiányába mert át kell tekernem mivel bifilárisan van tekercselve.
Ma vagy holnap áttekerem és tesztelek.
Nem tudom a fojtó vasmag miből van, egyáltalán alkalmas-e ilyen használatra. 25-30A mennyire viszi majd telítésbe. -
#91375
lanszelot
addikt
Dr. Szilikát
#91374
lanszelot
addikt
válasz
Dr. Szilikát
#91374
üzenetére
Félre értettél.

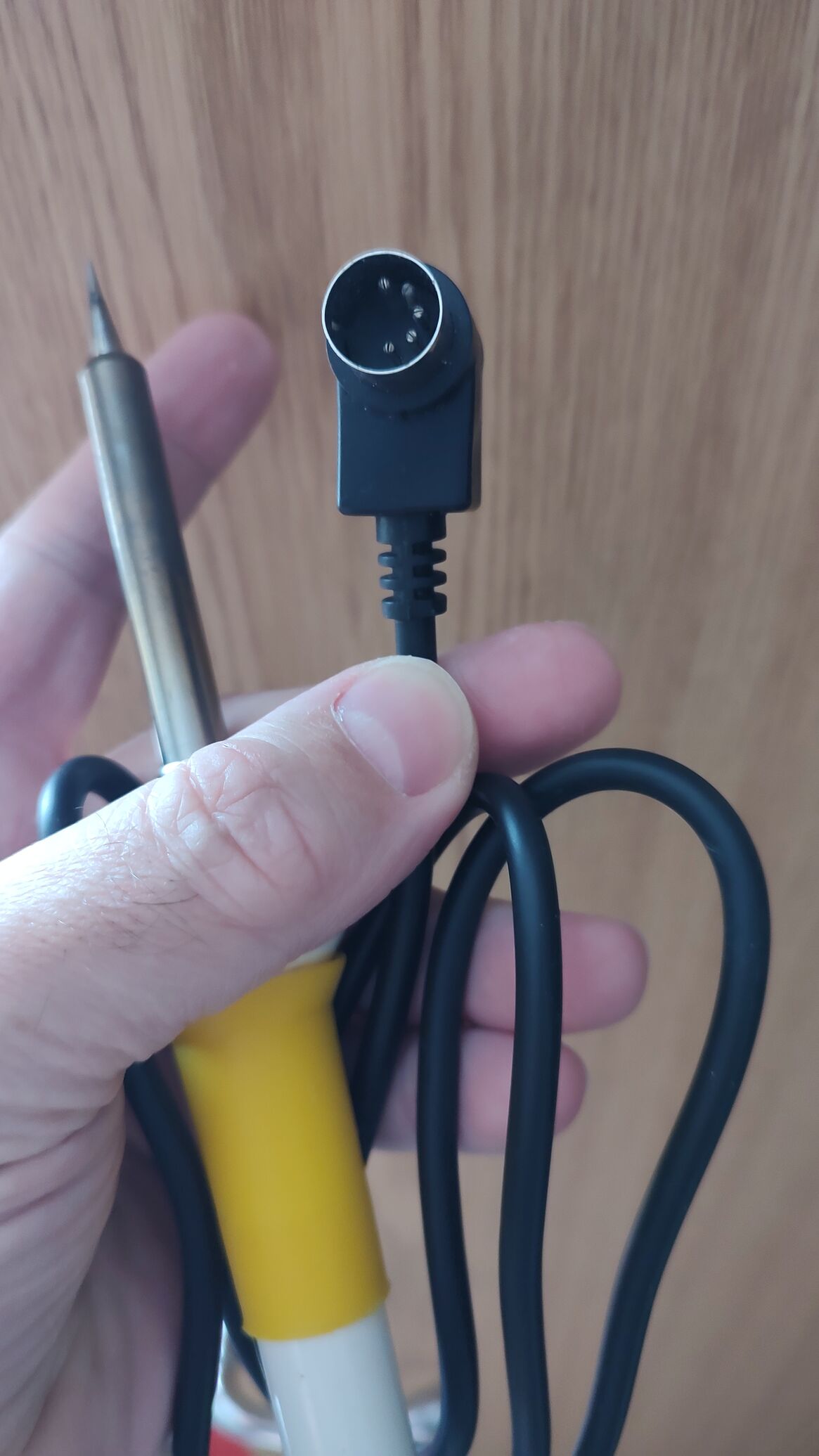

A teljes pákát cserélném az sma050 -ben.
Alapból cserélhető.
Ez az eredeti páka: [link]
Leírásban ott van, hogy 24V -os.
Illetve maga az állomás is nagy és nehéz, tehát van benne trafó.
Ebbe nem tudok páka hegyet venni itt sehol.
Ezért megvenném ezt bele: [link]
Mert ebbe tudok venni, sőtt van is jó pár páka hegyem.
És ez is 24V -os. Illetve ugyanaz az 5 pin-es dugós. -
#91373
ekkold
Topikgazda
tordaitibi
#91351
ekkold
Topikgazda
válasz
tordaitibi
#91351
üzenetére
Csak tippelek.
A linkeden szerepelnek képek, ahol a trafó primerjével sorosan egy 47uH tekercs is be van kötve, ez mindegyik trafónál ugyanúgy megvan? Ez a tekercs is melegszik?
A trafó primer meghajtása (valószínűleg) teljes hidas, itt a meghajtásban a legkisebb asszimmetria is DC-be mágnesezi a trafó vasmagját, és azt a legtöbb trafó nem szereti, (de, hogy mennyire tolerálja az eltérő lehet). Egy egyszerű teszttel megbizonyosodhatsz róla, hogy ez a probléma fennáll-e, ideiglenesen köss be sorosan a trafó primerjével egy legalább 10.000µF-os kondit, és nézd meg ebben az állapotban a nyugalmi felvételt. Ha a kondival lecsökken akkor ez a probléma oka. Sajnos ahhoz, hogy terhelni is lehessen így, akkora kondi kellene ami elviseli a teljes primer áramot.... (és mivel elkóról van szó, a polaritást is ki kellene kísérletezni).
A másik lehetőség hogy némelyik trafó rosszul viseli a PWM-el előállított szinusz maradék kapcsolófrekvenciás összetevőjét, és ezért melegszik. Ez esetben segíthet kicsit nagyobb soros induktivitás, és esetleg néhány µF-nyi AC-re is alkalmas kondi, a primerrel párhuzamosan, hogy az ide jutó nagyobb frekvenciás komponenseket söntölje. -
-
-
#91370
lanszelot
addikt
Dr. Szilikát
#91359
-
chrome11
csendes tag
Nyari szabadsagomra van nehany terv:
Hozzam vagtak egy 19V 6A-es tapot, szeretnek egy 1,5-3-5-6-9-12-18V -os tapot csinalni.
Keresek hozza elektronikai tervet, lehetoleg konnyen es gyorsan beszerezheto alkatreszekkel, eddig hiaba.
(Masik megoldas persze egy labortap vetele lenne, de horroraron vannak.)Elektronikai tervezesre, tesztelesre milyen ingyenes programot ajanlotok?
Az Edge-t kaptam tippnek, de telepites utan mindenaron nem letezo weboldalhoz akar csatlakozni, igy el se indul.
A kozponti weboldalra ranezve mintha megszuntettek volna es mar csak a fizetos verzio van?Bonusz kerdes: LAN 4 eres kabel ket vegere kellene csatlakozot tenni, de nincs hozza specialis fogo. Milyen mas megoldas lehetsegez?
-
Reggie0
félisten
Sajnos sok hobbista ad le naluk gyartasra valamit ezert mostanaban 100x rakerdeznek mindenre, hogy utana ne legyen panasz es ne kelljen ujragyartani. Legutobb en kb. az anyjaba kuldtem el, amikor a napi 1 levelvaltas sebesseggel farasztottak mar az 5. levelben, hogy a stencilen mit csinaljanak a furat kozepen levo felulettel.
-
-
Tamy
senior tag
Nem semmi, hogy mennyit akadékosokodnak. Tegnap rátaláltam erre a leírásra, megpróbáltam ez alapján generálni a gerber fájlokat, hátha a régi verziós Eagle (7.4.0) miatt nem jó nekik a drill fájl. Ekkor már nem jött automata hibaüzenet jó darabig, majd egyszer csak egy ügyintézőtől kaptam levelet. Afelől érdeklődött, hogy a beküldött panel mérete eltér az általam korábban megadottól, módosítsák-e a beküldöttnek megfelelően, vagy újat töltök fel? Gondoltam magamban bármit csak újat ne kelljen feltöltenem, kezdődik elölről az egész. Visszaírtam neki, hogy igen, a panel méret rendben van, többször módosítanom kellett rajta, mivel eredetileg nem volt keret, emiatt is változott a méret, illetve többször újra kellett generálnom a gerber fájlokat a hibás/hiányzó furat fájl miatt. Megemlítettem, hogy a panel nem tartalmaz furatot, csak smd alkatrészekből készült, megelőzve a későbbi problémákat. Ma hajnalban vissza is írt, hogy köszöni, akkor módosítja a méreteket a panelnek megfelelően. Öröm, boldogság, végre talán sínen van a dolog. Aztán rá egy órára megint jön egy levél, egy másik ügyintézőtől, hogy a panel nem tartalmaz furat réteget. Kérdezi, hogy ez normális? Na itt már hangosan felsóhajtottam. Megírtam neki is, hogy nem tartalmaz furatot, mert csak smd alkatrészekből áll. Mi olyan fura ezen 2023-ban? Ha tudom, hogy ennyit problémáznak inkább teszek rá valahová egy nyamvadt furatot, vagy megcsinálom magam azt a pár darab panelt.
-
#91360
lanszelot
addikt
Dr. Szilikát
#91359
lanszelot
addikt
válasz
Dr. Szilikát
#91359
üzenetére
Először is köszönöm szépen a választ.

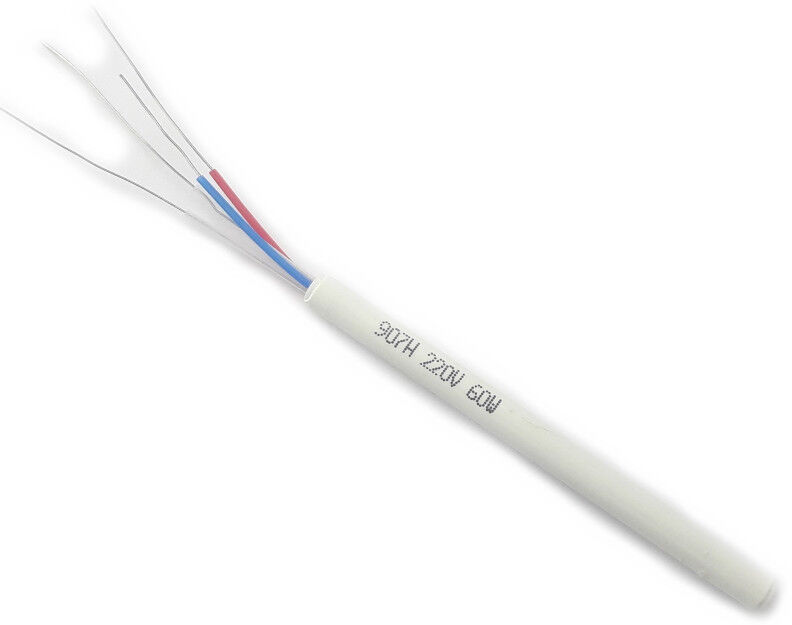

Ezt észre se vettem. A hakko 907 ebay-en 24V.
Az utángyártott 907 amazonon 220V.
[link]

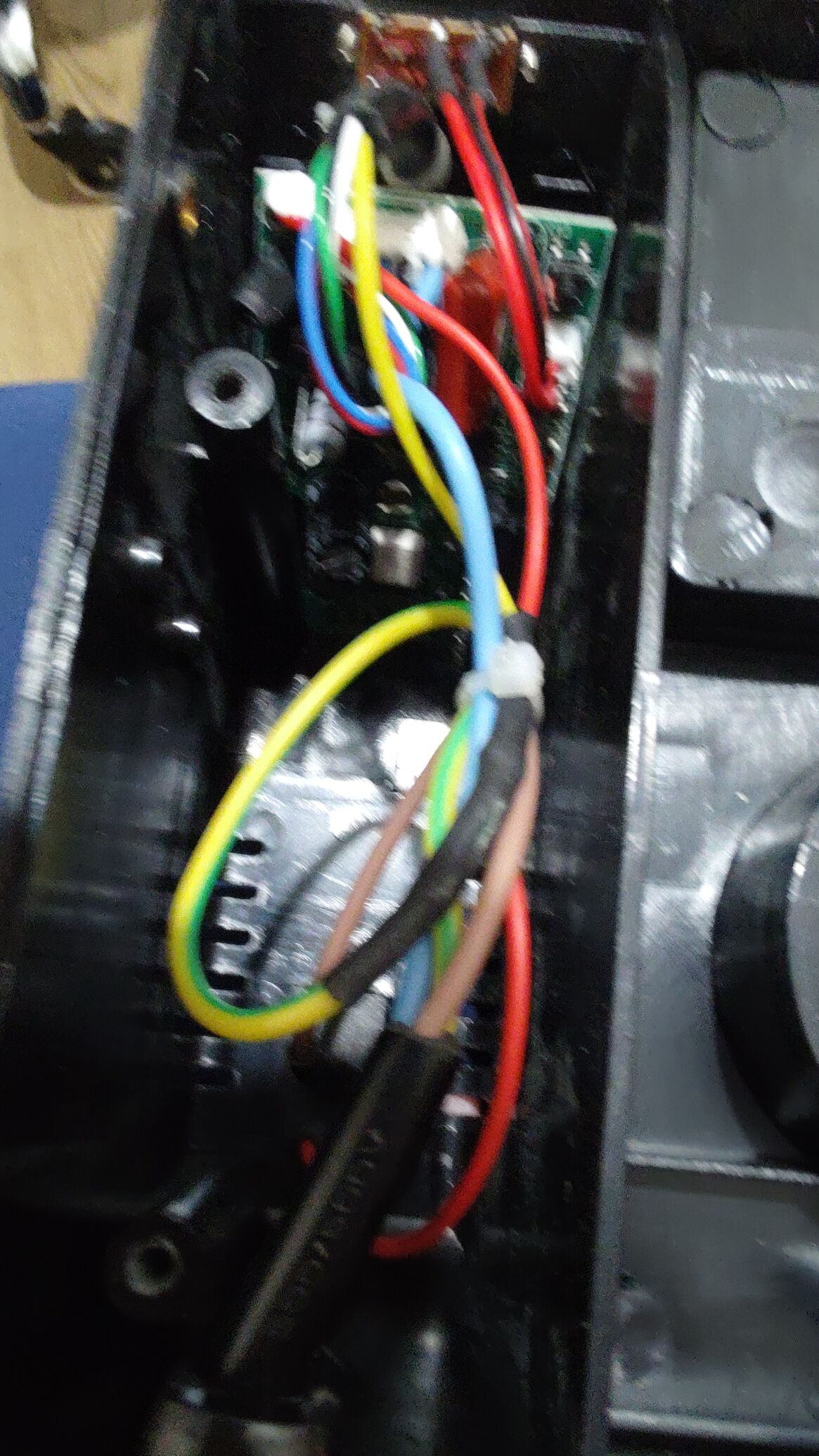

Ha haza megyek megnézem mit rejt a belső. -
#91359
Dr. Szilikát
őstag
lanszelot
#91356
Dr. Szilikát
őstag
válasz
lanszelot
#91356
üzenetére
HAKKO 907 széria 24 V-os fűtőbetéttel operál az infók szerint.
Viszont ezek a "keskeny" formátumú állomások trafót nem tartalmaznak, mert nem is férne bele a kialakításba (de nem volt ilyenem, amúgy nem ismerem):
Ezért szokott lenni ezeknél 230 (220) V-os fűtés, triac szabályzóval, ami hőfokot nem stabilizál, csak teljesítményt szabályoz.
Noha ez nem lenne kizáró körülmény, vannak 230 V-os pákák is, ami tartalmaz hőfokméréshez szükséges termisztort, 4 kivezetéses fűtőbetét formájában, nyélbe épített elektronikával.
Mellesleg az már nem teljesíti a trafós biztonsági leválasztás követelményét, hiszen a fűtőbetétben ott a 230 V hálózat. Nem véletlen a fix pákabekötés sem, így nem csapja meg az embert a csatlakozónál.
Tehát ezt sem ártana tisztázni, mi van a felső szerkezetben, mit csinál a kijelző, csak timer vagy mi akar ez lenni pontosan, milyen betét van benne, hány kivezetéssel?
-
válasz
modflow
#91357
üzenetére
Akkor is jobban jársz szerintem, ha az említett sniccerrel fém vonalzó mellett szépen egyenesre vágod (nem töröd), mert akkor egyenes lesz a vágás felülete, jobban tudod illeszteni. Nagyon könnyen vágható és nem morzsolódik, mint a hungarocell. A forró drótot szerintem nem tudod úgy irányítani kézzel, hogy ne legyen hullámos a vágás felülete.
-
lanszelot
addikt
válasz
lanszelot
#91311
üzenetére

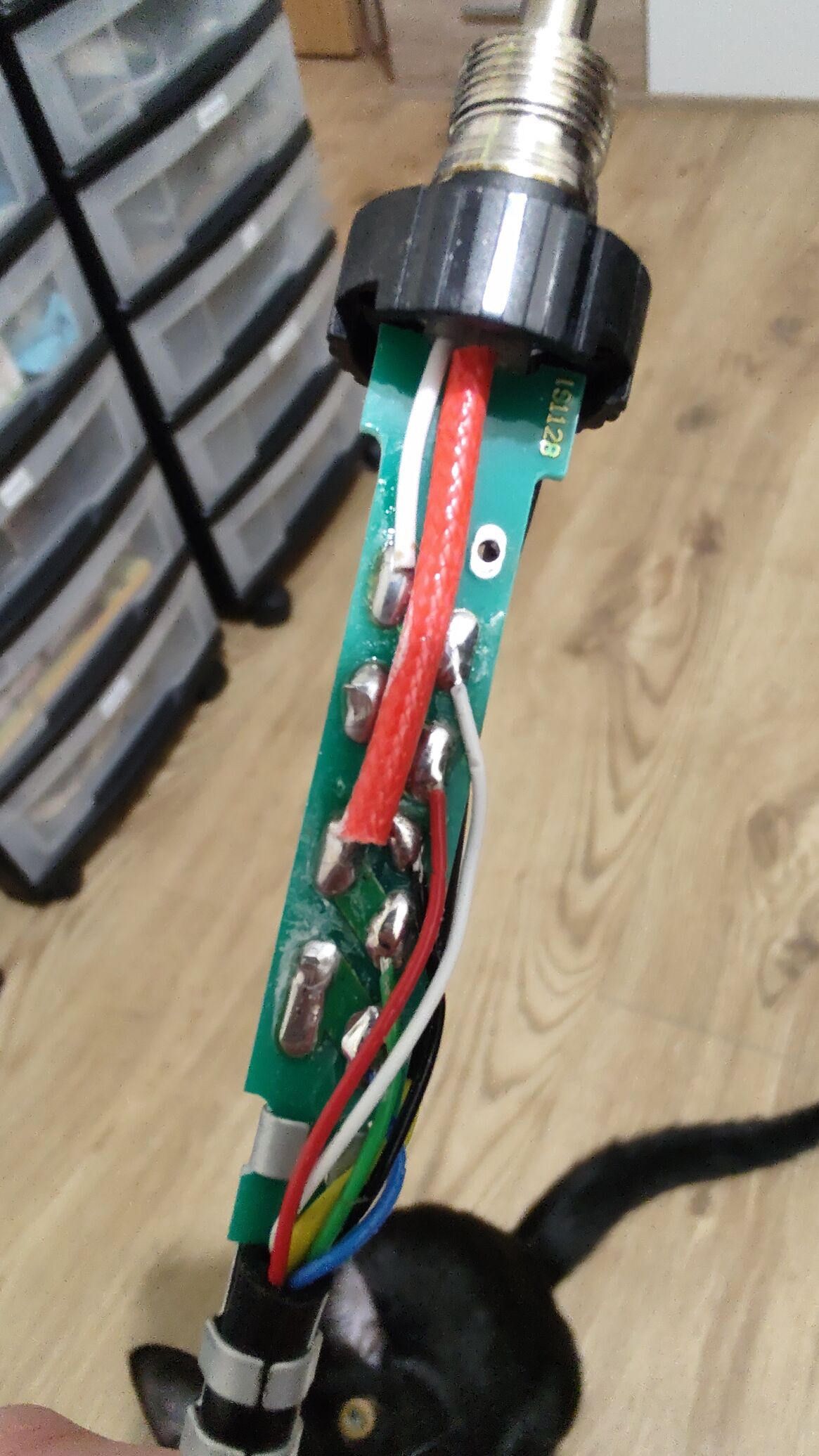

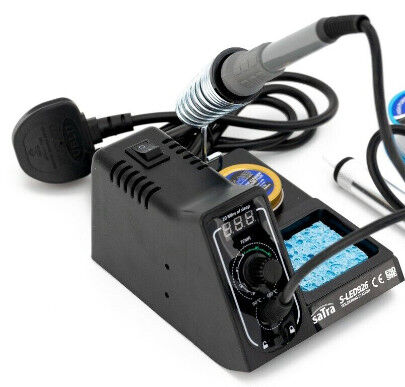

Arra gondoltam még, hogy ha kicserélném a teljes pálka részt.
Pl erre: [link]
Ez az én állomásom, csak mas márkanév van ráírva. Enyémre Holife van irva. De minden ugyanaz: [link]
Az enyémnek nincs cserélhető 5 pines dugalja.
De tehetnék rá, és bármikor cserélhetném.
Viszont nem tudom működne-e.
Levágom a mostanit, az állomásra teszek egy 5 pines aljzatot, és kész.
Vagy ez nem így működik? -
#91355
razorbenke92
őstag
tordaitibi
#91348
válasz
tordaitibi
#91348
üzenetére
Gondolkodtam valami komparátoros megoldáson, de megakadtam, hogy mi legyen a referencia? Ahhoz kell még egy ic, és akkor már bonyolodik a kapcslás, nő az alkatrész szám.
Van egyébként battery bar kapcsolásom céláramkörrel, ha gép elé ülök bedobom, de az se túl egyszerű kapcsolás. -
#91354
leweegee
aktív tag
tordaitibi
#91353
leweegee
aktív tag
válasz
tordaitibi
#91353
üzenetére
Ja, azt hittem 12V akku 12V szekunderes trafóval, de akkor nem az. Nem lehet, hogy a 24 voltos toroid sűrűn van tekerve a 12 voltos meg ritkán, és ez okoz valami anomáliát?
-
#91353
tordaitibi
veterán
leweegee
#91352
válasz
leweegee
#91352
üzenetére
24V
De 12V trafó kell hozzá, valahol az okát is megtaláltam egy angol leírásba. Ha az hazudott, én is:
mivel az akkuk miatt a legalacsonyabb feszültség 20-21V is lehet, a szinusz meg mivel effektív érték, a 12*1,41=17V + a feteken is maradhat valamennyi.
Az egyik trafó 12,5 a másik 12,6 voltos.
Ez sem lehet a jelenség oka. -
#91352
leweegee
aktív tag
tordaitibi
#91351
leweegee
aktív tag
válasz
tordaitibi
#91351
üzenetére
A kész panel mennyi akkuval van táplálva? 12 vagy 24 voltos a rendszer?
-
#91351
tordaitibi
veterán
Értetlenül állok egy probléma előtt.
Szinuszos inverter projektbe vagyok, a vezérlőt és a nagyáramú részt készen vásároltam, sajnos ez már meghaladja a képességeimet.
A kész panelhez már csak egy 12V/230V transzformátort kell csatlakoztatni és kész a színusz inverter.
[ilyesmi] mint a linken, lágyindítás, gyönyörű szép a szinusz a kimeneten, minden ellen védett. Visszacsatolt kimenet, tarjta a 230-at, PWM.
Elsőre egy UPS trafóval kezdtem. 6-700VA körüli a trafó, EI magos.
230-as oldalról nyugalmi áram 172mA, ez 40W azaz VA nyugalmi. Nekem sok mert a legtakarékosabban szeretném megcsinálni, akkuból ne vegyen ki 40-50wattokat óránként, az egy nap alatt 1kWh. Ez rengeteg.
Vagyis, trafó 230-ról 40W.
Bekötöttem a panelbe, üresjárat 87W...!!! Nem tudom ezeknek ai invertereknek a lelkivilágát de trafó nélkül 2W vagyis a trafó veszi fel ezt.
Valószínűleg agyon van gerjesztve a vasmag.
Szereztem egy 12V/230V 500VA toroidot.
Üresjárat 230-ról 41mA, ez már sokkal barátságosabb, ez 10W, nagyon jó az előző 40W helyett.
Bekötve az elektronikába, 96!!W. Micsoda, de ennyi.
Volt itthon egy ugyanilyen toroidom 500VA csak az 24 voltos.
Üresjárat 230 voltról 42mA 10w vagyis valóban ugyanaz a toroid csak 24 voltos.
Barbár módszerrel a tekercs felénél kívülről lekaparásztam a zománcot, ráforrasztottam vezetéket. így próbára 12 voltos lett a trafó.
És most a meglepi.
Ez a trafó így az elektronikával 14 wattot vesz fel.
Az előző ami ugyanilyen csak 12V az meg 96 wattot.
Vagyis a két egyforma 500VA hibátlan trafó közül az egyik 6x többet vesz fel.
Meddő és egyéb kizárva, az inverter bemenő DC oldalon történtek a mérések.
A nagy áramfelvételű trafó üresbe durván melegszik, a másik órák múlva is hideg.
Menetzárlat kizárva, mint írtam a 230-as tekercseket hálózatról megtáplálva 41mA mindkettő nyugalmija.
Valaki tud erre nekem magyarázatot? -
#91350
Aryes
nagyúr
tordaitibi
#91348
válasz
tordaitibi
#91348
üzenetére
Annak se sokkal több, ha deepsleep-ben van az idő nagyobb részében, de ez esetben Veled értek egyet.
Kíváncsi lennék a 4093 áramkörre, tudsz egy rajzot hozzá? -
#91348
tordaitibi
veterán
razorbenke92
#91342
válasz
razorbenke92
#91342
üzenetére
Tudom Te mikrokontrollerbe nagyon otthon vagy.
Én ezt egy 4093 c-mos schmitt triggerrel csinálnám.
Pár mikroamper a készenléti fogyasztása ami sokat számít az elemes üzembe.
Nemtudom az Attiny-nek mennyi. -
-
#91345
Aryes
nagyúr
FireKeeper
#91340
válasz
FireKeeper
#91340
üzenetére
Én egy mikrokontrollerből csináltam ilyen akkufigyelő cuccot, de ha jól sejtem 2-3 diszkrét alkatrészből össze lehet rakni valamit erre a feladatra.
-
modflow
veterán
Hello!
XPS lapot szeretnék vágni és YT-on láttam, hogy ellenálláshuzalt használtak.
Szerintetek milyen huzalt kellene vennem, hogy pár vágást elvégezzek?
Az XPS 3 cm vastag, a legnagyobb hossz kb. 25 cm lenne.
Illetve hány V-os táp kellene hozzá, hogy kellően forró legyen a vágáshoz? -
#91343
FireKeeper
nagyúr
tordaitibi
#91341
FireKeeper
nagyúr
válasz
tordaitibi
#91341
üzenetére
mondom, az lenne a lényeg, hogy lássam a töltöttséget, vagy legalábbis azt ha már közel van a lemerüléshez.
-
#91342
razorbenke92
őstag
FireKeeper
#91340
válasz
FireKeeper
#91340
üzenetére
Nem tudom mennyire idegenkedsz tőle, de egy mikrokontrollerrel megoldható a dolog. (Sokat gondolkodtam, de semmilyen egyszerűbb célelektronika nem jutott eszembe.)
Egy attiny85 egy DIP8 vagy SOIC8 tokozásban közel az akksihoz minden kiegészítő nélkül elvan miután felprogramoztad.
Van benne beépített feszültség referencia (azt hiszem 1.1V) amit meg tud mérni, és az értéke relatív lesz a tápfeszültséghez. Ez alapján pedig az egyik lábát high-ra téve meghajt (vagy villogtat) egy LED-et.
Szerk.: Itt ugyanerről írtam az Arduino topicban. -
#91341
tordaitibi
veterán
FireKeeper
#91340
válasz
FireKeeper
#91340
üzenetére
Vegyel 1 darab védett cellat. Ez a neve, van a tetejen egy 1-2 mm vastag bigyo ami megakadalyozza a tultoltest es melykisutest.
Toltesnel nem art azert valami mas vedelem+aramkorlat. -
#91340
FireKeeper
nagyúr
Donki Hóte
#91339
FireKeeper
nagyúr
válasz
Donki Hóte
#91339
üzenetére
olyan egeret moddolnék át lítiumosra ami gyárilag ceruzaelemről működik, így csak olyan feszültségszintnél kezd el sírni ami a lítiumosnak régen rossz.
-
#91339
Donki Hóte
veterán
FireKeeper
#91338
válasz
FireKeeper
#91338
üzenetére
Wireless egérben nincs beépítve gyárilag ez a funkció?
Az én wireless egereim mind villogtatnak LED-et, ha lemerülés közeli az akku/elem bennük.
-
#91338
FireKeeper
nagyúr
Donki Hóte
#91337
FireKeeper
nagyúr
válasz
Donki Hóte
#91337
üzenetére
Ez egy wireless egérbe menne, szóval fontos lenne hogy azért még az előtt figyelmeztessen, hogy lemerült. elvileg ez a TP4057 se engedi túlságosan lemerülni, de a gyakorlatban ez azt jelenti hogy figyelmeztetés nélkül lekapcsolja magát. nekem kéne egy LED ami mondjuk 25% töltöttségnél már elkezd visítani.
-
#91337
Donki Hóte
veterán
FireKeeper
#91336
válasz
FireKeeper
#91336
üzenetére
Ezt egy aktív balanced BMS áramörrel is meg tudod oldani.
A töltésvezérlés mellett a BMS egyik funkciója az, hogy nem hagyja a cellát túlmerülni, a beállított alsó feszültségre való lemerüléskor lekapcsolja a cellát.
Vagyis ha a BMS kimenetére kötsz egy pici fogyasztású LED-et, akkor ameddig a LED világít, addig a cella nincs lemerülve, ha a LED már nem világít, akkor a cella lemerült.
-
#91336
FireKeeper
nagyúr
FireKeeper
nagyúr
sziasztok
keresek olyan minimális méretű lipo töltő áramkört, ami a szokásos védelmek és töltési státusz kijelzés mellett az akku töltöttségéről is ad visszajelzést, legalább arról ha már kezd lemerülni. legutóbb egy alis tp4057 modult használtam de azon csak töltés közben világítottak a LED-ek.
-
#91335
evilskati
aktív tag
Dr. Szilikát
#91211
evilskati
aktív tag
válasz
Dr. Szilikát
#91211
üzenetére
Sziasztok!
1,8V-ot közvetlen a Varta Solar AA akksin mértem. Az elemtartó részére egyébként 1,5V volt írva, gyárilag is ilyen AA akksival ment. Ezt cseréltem ki a Vartára első körben.
#91209mezis, #91210tordaitibi: Köszönöm, ma vettem egy forrasztót a Lidlben, kipróbálom, amit írtatok.
-
#91334
Tamy
senior tag
razorbenke92
#91333
Tamy
senior tag
válasz
razorbenke92
#91333
üzenetére
Először úgy küldtem be, de akkor is ezzel a hibaüzenettel dobták vissza. Akkor tettem bele a fájlt, de megint visszadobták. Még azon gondolkodok, hogy valahová, ahol nincs útba teszek rá egy furatot, ha ennyire fúrni akarnak. Vagy nem tudom mit kellene tennem.
-
#91333
razorbenke92
őstag
Tamy
#91329
-
#91331
Dr. Szilikát
őstag
Grizzlu
#91327
Dr. Szilikát
őstag
válasz
Grizzlu
#91327
üzenetére
Rövid írás, több félreértés:
– Nem trafó, hanem fojtótekercs.
– Nem izzószál, nem izzik.
– Nem gázégő, nem ég.
– De gázkisülő, vagy gázkisüléses lámpa.Ezeknél nincs mozgástér szerintem, szimpla 400 W-os lámpához jó, a rajta megadott feszültségről biztosítja a megadott áramot. Mármint bemelegedve értendő, hiszen ez a lényege, hogy kompenzál valamennyit melegedés közben, míg beáll a munkaáram.
Érdemes lehet a lámpa adatlapját, áramát is ellenőrizni.
-
#91330
tordaitibi
veterán
demars
#91324
-
Tamy
senior tag
Sziasztok!
JLCPCB-vel szerettem volna nyákot gyártatni, de visszadobták az alábbi hibákkal:
1.Hi Sir/ Madam, there is no board outline in your file, please kindly check it!You can click ‘Replace file’ button to re-upload the file in your JLCPCB account page .Thanks
2.Hi Sir/ Madam, There are no drill in your file, please kindly check!You can click ‘Replace file’ button to re-upload the file in your JLCPCB account page .Thanks
Az első részt értem, jogos, eddig magam csináltam, nem szoktam bekeretezni, viszont sehol se találom utólag hol tudok keretet rakni köré.
A második pontot meg nem értem, legeneráltam a drill fájlt, de mivel nem tartalmaz furatszerelt alkatrészt, ez értelemszerűen üres. Mi a bajuk ezzel, mit kellene csinálnom?A nyákot Eagle-ben terveztem.
-
#91326
mezis
félisten
csabyka666
#91319
mezis
félisten
válasz
csabyka666
#91319
üzenetére
Ideje a teljes 230V-os hálózatod felülvizsgálatának.
Konnektorokba dugj villanyvasalót, vagy valamilyen kW fogyasztót, a falakat meg szkenneld infra hőmérővel. Főként a lehetséges kábelkötések helyét...
Ha már leégett a ház, akkor már nehezebb a vezetékek, kötések vizsgálata. -
#91324
demars
addikt
tordaitibi
#91322
demars
addikt
válasz
tordaitibi
#91322
üzenetére
Köszi. Sajnos itthon nem kapni
Marad külföld. -
#91323
tordaitibi
veterán
csabyka666
#91319
válasz
csabyka666
#91319
üzenetére
Nem vágom még, légyszi pontosíts.
2-3V mérhető a fázis-nulla között.
Hogyan, mikor, terhelve, terhelés nélkül?
Ráakasztasz egy 60W próbalámpát az elfüstölt cucc helyére és így mérsz 2-3 voltot?
Vagy üresbe, terhelés nélkül? -
#91322
tordaitibi
veterán
demars
#91310
-
kisi
aktív tag
Bocsánat, kicsit szétszórt vagyok...
beleforraszthatod, nem gond.
vagy ráhajtogatod fogóval, igazából megoldható a dolog.
Arduino tesztpanelhez régen az ettől kissebből vagy 100 darabot csináltam így..Pici forrasztás a csatin, a felső szár egy csípőfogóval ráhajtogatva, picit összenyomni, hogy belemenjen a csatlakozó házába, és simán belerakható a műanyag foglalatba a fém pin...
Vezetéknek egy internet kábelt vágtam szét, tökéletesen megfelelt... -
#91319
csabyka666
veterán
mezis
#91312
-
#91318
demars
addikt
tordaitibi
#91303
demars
addikt
válasz
tordaitibi
#91303
üzenetére
-
#91317
lanszelot
addikt
Dr. Szilikát
#91315
lanszelot
addikt
válasz
Dr. Szilikát
#91315
üzenetére
Nagyon szépen köszönöm a válaszokat mindenkinek.
Ezek szerint kuka. -
kisi
aktív tag
Hmm????
1 db 4-es ház, 14,48 forint... (egységcsomag bontási díja miatt nem 8 forint /db, )
4 db krimpelhető tüske bele 49,44 forint..
Szóval ha kellene 10 darab a cuccból, akkor kemény 639 forintért megkapod az egészet.
Posta van, személyes átvétel a lehel tér mögött... -
#91312
mezis
félisten
csabyka666
#91307
mezis
félisten
válasz
csabyka666
#91307
üzenetére
A villanyóra és a lámpa között nincs egyetlen kötés sem?
ALU vagy Cu vezeték? -
#91310
demars
addikt
tordaitibi
#91303
demars
addikt
válasz
tordaitibi
#91303
üzenetére
Hol tudok ilyet rendelni?

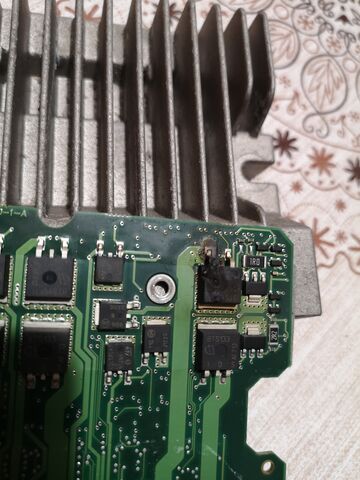

Megpróbálom kicserélni, elvileg ma hozzámkerül a panel, majd teszek fel képet (képet mutattak nekem is, eléggé szétment ez a switch) -
kisi
aktív tag
A lomexnek eszméletlen választéka van, ha náluk nincs, akkor nem létezik.
A lehel tér mögött vannak, nem messze az ipon-tól.
http://www.lomex.hu/hu/webshop/#/group/962/250mm/page,0/fbtn,0/flist,0/discount,0/instock,0Ránézésre 2,5mm-es , vagy 2,54,es lábkiosztás, szerintem mérd meg, és úgy válassz.
én a 2,5 öt linkeltem, de bal oldalt a listában ott a többi is... több száz féle van...
Bocsánat, nem olvastam el a hozzászólásod alját, a méretről, de mindegy, nagyjából így is jó...) -
#91307
csabyka666
veterán
mezis
#91304
-
-
#91304
mezis
félisten
csabyka666
#91300
mezis
félisten
válasz
csabyka666
#91300
üzenetére
Üdv.!
230V-on bármi megeshet: [link]
-
#91303
tordaitibi
veterán
demars
#91302
Megy bele a 6-os,az még elfér.
Marad külföld.
]Új hozzászólás Aktív témák
- 16GB-os SODIMM (notebook) DDR4 RAM bazár - nézz be, lesz, ami kell neked!
- HP 15-af105nh laptop (15,6FHD/AmdQuad/4GB/128SSD/Magyar) - Akku X
- JOYOR S5 Pro 10" Elektromos Roller 26Ah Akkumulátorral Moddolt!
- XPS 13 9310 13.4" FHD+ IPS i7-1185G7 16GB 512GB NVMe ujjlolv IR kam gar
- Megkimélt Apple iPhone 8 Plus 64GB Fekete szinben, 100% akkuval, kártyafüggetlen, garanciával
- Kaspersky, McAfee, Norton, Avast és egyéb vírusírtó licencek a legolcsóbban, egyenesen a gyártóktól!
- Thinkpad P16s notebookot vennék
- ÁRGARANCIA!Épített KomPhone Ryzen 5 4500 16/32/64GB RAM RX 6500 XT 4GB GAMER PC termékbeszámítással
- LENOVO ThinkBook 13s - 13.3" FullHD IPS - i5-10210U - 8GB - 256GB SSD - Win11 - MAGYAR
- Samsung Galaxy A23 5G 128GB, Kártyafüggetlen, 1 Év Garanciával
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
