Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
válasz
#32277248
#85493
üzenetére
Oké, világos. Egyébként konkrétan ezt a műveletet akarom végrehajtani, ugyanezzel a keverővel.
-
HeZ_
csendes újonc
válasz
buherton
#85472
üzenetére
A HV5622 katalógusa alapján CMOS architektúrájú áramkör nyitott source-es tranzisztor (FET) kimenettel. A 4. oldal tetején a CMOS-nak megfelelőek a logikai rész tápfeszültség határok: -0,5 - 15 V és a bemeneti jelszintek is: -0,5 - Vdd+0,5 V. A kimeneti FET maximum 230 V-ot kapcsolhat, összes Vss földáram maximum 1,5 A lehet.
Ennek ellentmond a 4. oldal alján az ajánlott (recommended) Vdd tápfeszültség 10,8 - 13,2 V adat. Nem negálja az adatvonalat a 10. oldal alapján.
A rajzod rossz: a nyitott FET-es (tranzisztoros) kimenet elve: ha aktív, a HV5622 kimenete (kimeneti FET) átvezet és földre kapcsolja a terhelést; ha inaktív, a HV5622 kimenete lebeg, nem folyik áram - lásd 2. oldali rajz.
Szerintem a 3,3 V-os mikrovezérlővel közvetlenül meghajthatod szintillesztő nélkül - én is ezzel tervezek VFD meghajtást építeni. -
#85494
Donki Hóte
veterán
Nem ismerem ezeket az újfajta kontakt tisztító szereket, én évtizedek óta a tisztításhoz Kontakt60 tisztító sprayt, a tisztítás utáni konzerváláshoz a Kontakt61 védő kenő sprayt használom.
Ezek beváltak, sosem gondoltam arra, hogy más szerrel esetleg jobb hatást érhetnék el
-
-
Talán itt a legegyszerűbb rákérdeznem:
Ilyen fésűs alkoholos tisztítóspray nincs olcsóbban? Kisebb kiszerelés jobb lenne. Csak egy keverőpultot akarok szétszedni, s kitakarítani. Ragadnak a gombjai, ilyesmi gondok vannak vele, még egy sűrített levegős sprayt terveztem venni.
-
#85489
Dr. Szilikát
őstag
#70211840
#85488
Dr. Szilikát
őstag
válasz
#70211840
#85488
üzenetére
Kapacitásmérésnek nem feltétele az állandó áram, legfeljebb ha időre akarom mérni. Mint ahogy én is csináltam állandó áramú Li-ion kisütést, lemértem az időt és egyszerűen összeszoroztam. De processzorral megoldható ugyanez, változó árammal is. Például ez:
https://www.aliexpress.com/wholesale?SearchText=ZB2L3
Csak tetszés szerinti ellenállást használ kisütéshez, ami folyamatosan csökkenő árammal jár együtt. De attól még ki tudja számítani a kapacitást.
-
#85488
#70211840
törölt tag
Dr. Szilikát
#85487
#70211840
törölt tag
válasz
Dr. Szilikát
#85487
üzenetére
Hasznos infó, ki fogom próbálni. Köszi.
Ha már ennyire akku a téma:
Megfigyeltem, hogy amikor kapacitásmérésbe teszem a töltőt és 1000mA van beállítva, akkor úgy működik hivatalosan, hogy 1000mA-el tölt és 700mA-el merít. Merítésben ez a maximum amit NiMH aksiknál engedélyez.
Viszont némelyik aksi esetében kevesebbel meríti. Van, hogy 600mA körüli értékeket irogat, de van, hogy a végére csak valamivel 500mA fölött csinálja.
Ez azért lehet, mert egyszerűen nem lehet többet kivenni az adott cellából?
Viszont így gondolom félreméri a kapacitást is, nem? -
#85486
#70211840
törölt tag
Dr. Szilikát
#85485
#70211840
törölt tag
válasz
Dr. Szilikát
#85485
üzenetére
Köszönöm az infót. A legalacsonyabb töltőáram amit be tudok állítani, az 200mA. Az nagyon lemerült akkuknál ez lehet, hogy még mindig sok?
t72killer: Köszi, még én sem
-
#85485
Dr. Szilikát
őstag
#70211840
#85483
Dr. Szilikát
őstag
válasz
#70211840
#85483
üzenetére
Minden ismeretlen vagy sokáig tárolt akkunál első a feszültségmérés, amiből következtetni lehet az esetleges károsodásra. Ni-Cd, Ni-MH akkunál 0,9 V esetleg 0,8 V alsó szint még egészséges, Li-ion cellánál 2,5 V alatt lehetnek gondok.
Van olyan régi Ansmann akkugarnitúrám, ami nagy kapacitású, de elég gyors önkisülésű, viszont 0,9 V körül ez is megáll és akár évek múlva is tartja. Ez indikálja, hogy nincs hibája, belső átvezetése. Ezen az alsó szinten az energia már gyakorlatilag elfogyott, áramot nem tud leadni, de ez ilyen kémiai tulajdonság / feszültség lehet, hogy egy jó cella beáll egy minimális szintre és ott sokáig tartja magát.
Viszont ennyire lemerült akkut nem jó rögtön nagy árammal tölteni, mert megnőtt a belső ellenállás, így rögtön felszalad rajta a feszültség, ami nem is tesz jót, illetve az töltő "azt hiszi", hogy hibás.
Előbb kisebb árammal, majd többszöri töltés-kisütéssel térhet magához, ha nem is minden esetben, vagy nem mindig lesz tartós a javulás, egy ilyen regenerálástól.
-
#70211840
törölt tag
válasz
t72killer
#85481
üzenetére
Ezek szerintem el lettek hanyagolva és feltöltés nélkül lettek félretéve. Van amelyik sejtésem szerint 6+ éves. Az egyik 4-es pakkomból az egyik gyakorlatilag tölthetetlen. Az egyik töltő felismeri, hogy behelyeztem töltésre, de 0mAh megy bele, a másik töltő "null" feliratottal jutalmazza. Anno, sok éve, kimondottan vakuhoz vettem ezt a 4-es pakkot. Szóval szép játék lesz majd ezekkel az öreg cellákkal. Némelyiket talán megpróbálom majd regenerálni is.
tordaitibi:
Köszönöm a felajánlást, élnék a lehetőséggel. Hajt a kíváncsiság, hogy milyen állapotban lehetnek. Írok privátot és ott megbeszéljük a részleteket. -
#85482
tordaitibi
veterán
#70211840
#85478
-
#70211840
törölt tag
válasz
aujjobba
#85479
üzenetére
Nekem is az egyik töltőm automatikusan állítja az áramot (belső ellenállás alapján), viszont sajnos az néha állítólag átverős tud lenni leromlott akkuk esetén, ezért van egy olyan töltőm is, aminél manuálisan tudom beállítani. Javasolják is, hogy belső ellenállás méréskor a nagyon alacsony impedancia miatt többszöri mérés szükséges és az érintkezőkből származó 30-50mOhm értéket le is kell vonni belőle.
Mér ugyan ez is belső ellenállást (quick test), de fiókonként tudok beállítani neki mindent.
Szóval regenerálásra (3x kisüt/tölt), kapacitás mérésre ezt használom inkább a manuális lehetőségek miatt, általános töltésre pedig a teljesen automatát. -
aujjobba
addikt
válasz
#70211840
#85478
üzenetére
Nálam egy Varta négyfiókos töltő szolgál, tud kisütni, tölteni, meg regenerálni (többször egymás után kisüt/feltölt lassan).
Ezzel sikerült már néhány halottnak hitt akkut visszahozni az életbe.
Automatikusan állítja az áramot, nem is tudom felülbírálni.
Mindenféle akkut töltök vele, de a legtöbb IKEA. -
#70211840
törölt tag
válasz
t72killer
#85477
üzenetére
Oké, eneloop esetén sanszos, hogy nincs nagy gond. Nekem "nevenincs" akkuim vannak főként, leszámítva 1db Varta, 2db Energizer akkut. És ezek is évek óta csak hevernek, mert mindenhol elemeket használtam.
Most ástam elő egy öreg fényképezőgépemet és a hozzá tartozó vakut. Utóbbiba válogatnék valami megfelelő darabokat majd össze, mielőtt újakat veszek.
Az ugye sanszos, hogy a vaku majd hamar elhasználja őket a nagy áramfelvétel miatt, amikor töltődik. De sebaj... Ez ilyenA másik tervem, hogy a régi laptopjaim akkuit is szétszedem cellákra és azokból pedig ledlámpához csinálok valami pakkot majd.
-
-
#85476
#70211840
törölt tag
Dr. Szilikát
#85475
#70211840
törölt tag
válasz
Dr. Szilikát
#85475
üzenetére
Köszönöm az infót.
A töltőm leírása szerint NiMH esetén max. 1A-el lehet tölteni és a max. kisütés 700mA.
Van hőfokvédelem is elméletileg, illetve ventilátor, ami 40fok felett bekapcsol és 60fok felett leáll a töltés.
A kisütést NiMH esetén 0.9V-ig csinálja, feltöltés után pedig 10mA cseptöltést használ.Mivel egy vakuba szeretnék 2x 4db AA akkut megtalálni a kupacból, akkor talán próbálom az 1000mA töltés/700mA kisütés verziót. Ha jól gondolom ez áll közel a valósághoz.
Azzal a töltővel, amivel töltögetni fogom, úgyis 1A-t kap majd. A merítés is vaku esetén közelebb áll talán a 700mA-hez.Van még valami regenerációs program is NiMH akkuhoz. Az amúgy is hosszadalmas folyamat, ott lehet hagyom az 500/500mA-t akkor majd.
Egyelőre viszont tesztelem, hogy mennyi kapacitás maradt még bennük.
-
#85475
Dr. Szilikát
őstag
#70211840
#85474
Dr. Szilikát
őstag
válasz
#70211840
#85474
üzenetére
Standard töltőáram a kapacitás tizedrésze, 14-15 óráig. Tehát így 140-150 % töltés megy bele, a veszteségek miatt szükséges ennyi. A felesleget elfűti, ezért nem vészes, ha a töltés kezdetekor nem volt még teljesen lemerülve.
Gyorstöltésnél elektronika figyeli a töltöttség elérését, ennek gyakori módja a -dU feszültségesés érzékelése, ez a telítődés után erősödő melegedés hatására jelentkezik, amikor csökken a belső ellenállás, emiatt lehajlik a feszültséggörbe, állandó áramú töltést feltételezve.
Általánosságban minden ilyen akkut akkora árammal lehet tölteni, ami nem melegíti túlzásba. Pontos hőfokra nem emlékszem, de elég jól bírják a meleget.
Nagyobb kapacitású cellák nagyobb töltőáramot bírnak, mert kisebb a belső ellenállás, ezért azonos árammal kevésbé melegszik.
Kisütésre van valami IEC-szabvány, töltés után pihentetni is kell egy ideig, de a többi része szintén a felejtés homályába merült. Értelemszerűen, nagyobb kisütőárammal kevesebb Ah-kapacitás vehető ki, a belső ellenálláson eső feszültség miatt hamarabb éri el az alsó szintet a kapocsfeszültség (0,8-0,9 V).
Olyan kisütőáramon érdemes tesztelni, ami az életszerű használatnak megfelel.
-
#70211840
törölt tag
Üdv.
Egy gyors kérdésem lenne. NiMH AA akkut mekkora töltőárammal kell tölteni és mekkorával meríteni? Merítésnél a kapacitás meghatározást értem.
Van egy töltőm, ami 500mA-el kezdi tölteni ezeket, aztán gondolom belső ellenállást figyelve átvált 1A töltésre.
A merítést másik töltővel csinálom, annak manuálisan kell megadni a töltés/merítés értéket. -
t72killer
titán
Közvetlen villámcsapást max egy dupla Faraday-kalitka, ez párezer voltos impulzus megfogására jó, ha 2 utcával arrébb kapott egyet a tranyó.
#85457: +1
. Annyi, hogy a közvetlen csapáshoz neked kell az 500méteres körzet legpechesebbjének lenni. Ha már 2 házzal odébb csap be, van esély ilyen mezei, konnektorba dugós/elosztós megoldásnak. -
buherton
őstag
Sziasztok!

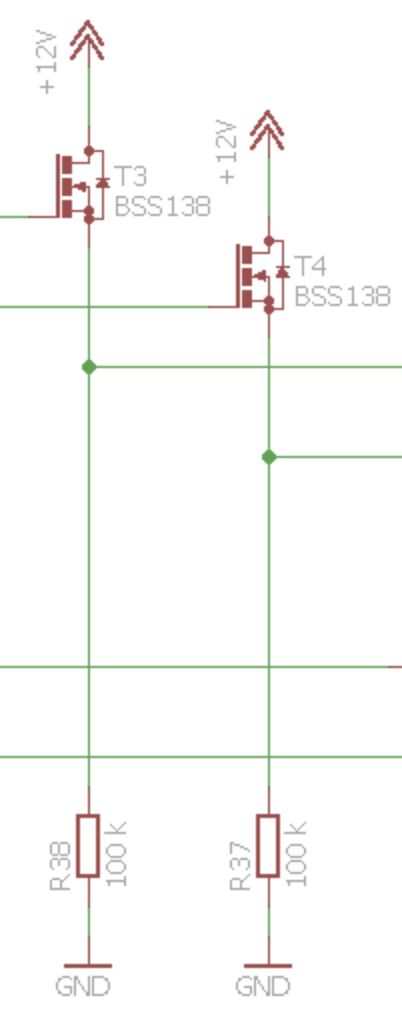

Adott egy 3,3 V-n működő mikrokontroller (ATmega8A), amivel szeretnék egy 12 V-n működő high voltage shift regisztert (HV5622) meghajtani.
Szeretném ezt a lehető legegyszerűbben megoldani. Fontos körülmény, hogy a logikai szintet ponáltan vigye át. Nem szeretnék meglepetést, mert az adat vonalat negálja.
[A saját elképzelés (bal oldat van a 3,3 V-os MCU és jobbra a 12 V-n működő regiszter)] Egyáltalán ez működő képes? Esetleg lenne ennél jobb megoldás?
-
#85469
fasd
tag
Dr. Szilikát
#85466
fasd
tag
válasz
Dr. Szilikát
#85466
üzenetére
PC táppal megszűnik a brumm, ha a ház is össz van kötve a testtel.
-
#85468
tordaitibi
veterán
fasd
#85467
-
#85467
fasd
tag
Dr. Szilikát
#85466
fasd
tag
válasz
Dr. Szilikát
#85466
üzenetére
Igen, a potméter helyzete nem befolyásolja a stabil búgást.
-
#85466
Dr. Szilikát
őstag
fasd
#85465
Dr. Szilikát
őstag
Hálózatról működő erősítők a hálózatról vesznek fel 50 Hz zajt, kapacitív úton például (másik lehetőség az 50 Hz-es táptrafó elektromágneses szórása, ami itt nincs), de ez normális esetben legfeljebb a nyitott bemenethez közelítve hallatszik, brumm formájában.
A brummot létrehozó kör ilyenkor a föld --> ember --> bemenet, majd a trafó primer-szekunder átmenetén halad a hálózat irányába, kapacitív csatolással. (Vagy onnan ide, ez már csak jelképes irány, váltakozóáram lévén.) Kapcsolóüzemű tápnál lehet még külön kondenzátor is.
Akkus táplálással a kört megszakítottad, de ez csak ennyi. A tápegység egyébként gondot nem okoz, ha rendben van az erősítő GND-hálózata, illetve árnyékolásai, már amikor kell (utóbbi nem mindig feltétel, jelszint- és impedanciafüggő, hogy mikor szükséges).
Itt például felül, közös táplálásnál a GND-t megszakítja, hogy ne álljon elő földhurok. Alul viszont szükséges a kapcsolat, mert független a táplálás.
Hangerőpotmétert letekerve is búg?
-
#85464
Teasüti
nagyúr
MasterMark
#85463
Teasüti
nagyúr
válasz
MasterMark
#85463
üzenetére
Az az APC konkrétan 6 KA-re van specifikálva, szóval ha megküldték 10 KA-rel, akkor nem csodálkozom, ha nem élte túl.
Meg a rákötött switch se.
Amúgy ha már reklám, akkor szerintem inkább reklámoznák a (saját?) Aetek cuccaikat.
Gyanítom ez az Aetek gyárt a D-link-nek is, legalábbis gyanúsan hasonló a kettő (Dlink DPE SP110i vs Aetek SD101). Viszont ők meg nem foglalkoznak kiskereskedelemmel.
-
#85462
Teasüti
nagyúr
MasterMark
#85460
Teasüti
nagyúr
válasz
MasterMark
#85460
üzenetére
Hát sajnos nem. Papírnehezéknek max. D-linket meg egész Európában nem találok.
Ezért kérdeztem, hogy elektronikai körökben mennyire téma a túlfeszvédő? Hátha létezik vmi kicsi gyártó, akinek van minősített cucca. -
Teasüti
nagyúr
Amúgy a "leszűrni egy villámot" azt érdemes definiálni.
Egy közvetlen találatot, ami lyukat üt a falba/tetőbe, azt semmi nem szűri le.
Egy közvetlen találatnál ilyen néhány száz KV feszültségek keletkezhetnek, az áthúz mindenen is. 100 méterre a cirka 15 KV és 500 méterre már csak ilyen ~3 KV-os tüskék a jellemzőek. Utóbbit tudják "leszűrni" ezek az eszközök. Talán. -
Teasüti
nagyúr
Figyelni kell a minősítéseiket, mert nagyon nem egyenlőek! Mekkora feszültségnél kezd el vezetni (330 V, 400 V and 500 V - általában 400 fölött már elégtelen), mekkora energiát képes elvezetni (minimum pár száz Joule, a jobbak már 1000 J felé mozognak és felette) és mekkora áramerősség amitől még megvéd (IEC 61643-21 szabványnál elvileg 10 kiloamperrel tesztelnek és meglepően kevés eszköz üti meg ezt a szintet - ez állítólag a villámcsapás 500 méteres körzetében jellemző érték), milyen gyorsan reagál (kevesebb mint egy nanoszekundum már optimális)?
Közben ha van vkinek ötlete az Ethernet túlfeszvédelemre, hálás lennék pár ötletért.
Valamint tudni kell, hogy ezek általában - mint a példában lévő APC-ben lévő varisztorok is - párhuzamos kötésűek, vagyis meghibásodás esetén sem szakít meg semmit.
-
#85458
Dr. Szilikát
őstag
qqzs
#85455
Dr. Szilikát
őstag
Amúgy is csak egy ágat szakít meg a relé ezekben, szemből nézve a baloldalt általában, mert vannak országok, ahol a konnektorban balra kötik a fázist, de nálunk például ezt nem kötelező betartani, ha jól tudom. Japánok szeretik betartani. Van egy német timer, ez meg jobboldalon szakít meg.
Innen kezdve, ahogy forgatod a konnektorban, azt szakít meg, amit "akar". Vagy be is lehet mérni (fázisceruza, multiméter), hogy a mi akaratunk érvényesüljön. Nem mintha villám szempontjából nagy jelentősége lenne.
A világító kapcsolós hosszabbítók kétáramkörös kapcsolót tartalmaznak, de azon is áthúzhat az ív.
-
#85454
Dr. Szilikát
őstag
fasd
#85447
Dr. Szilikát
őstag
Az általad leírt búgást nem a környezet okozza, talán a jelút / árnyékolt kábel bekötése nem megfelelő.
Kapcsolóüzemű tápegység zaja más jellegű, vagyis nem búgó, mély hang, hanem magasabb zúgás, ciripelés. Noha lehetséges a primer-szekunder között beépített zavarszűrő kapacitás, ami átvihet némi 50 Hz-et, de az inkább csak nyitott bemenetnél érzékelhető, ha közelítesz hozzá.
-
Mr. V.
tag
Hello!
Korábban már szó esett róla, de ilyen formában még nem.
Tehát adott egy szélessávú hangfal zenei 600W 8ohm és adott egy mélynyomó zenei 600W 8ohm.
A mélynyomóban kikapcsolható a crossover (300Hz-en vág), szükség is van rá, mert fél hangerő után a szélessávúba belerecseg, főleg a magas és közép.
Külön-külön szépen szól mindkettő és kikapcsolt mélynyomó-crossoverrel is.Az megoldás lehet, hogy...
1. a szélessávú crossover mély kimenetét viszem tovább a mélynyomóba is? (Elbír 2-t? 8 helyett 4ohm lesz rajta.)
2. a kondit kihagyom a mélynyomóból?
3. a szélessávúba építem át a mélynyomó tekercsét (tekercs után tekercs vagy párhuzamosan a 2 tekercs), a kondit kihagyom? (Hátha az 1m kábel és a távoli 2 tekercs zavarná egymást, de közel meg nem.)
4. használom kikapcsolva, mert mindenképp egymásra dolgoznak?Mindkettő gyári, 1 cég (Omnitronic). A mélybe már én rendeltem a gyártótól, mert az előző tulaj egy az egyben kiszedte (talán nem tudta, hogy kikapcsolható), szóval nem szeretnék ismét költeni, mert más fórumokon más gyártó crossoverét javasolták, ami már ebben a teljesítményben 20-30e Ft és ez 2x, miközben már a belevaló van benne, és semmi nem garantálja, hogy a drága nem akad össze ugyanúgy.
Tehát nem "vegyél másikat" választ várnék, hanem egy megoldást a meglévő crossoverekkel, netán azok átalakításával.
-
#85447
fasd
tag
Dr. Szilikát
#85446
fasd
tag
válasz
Dr. Szilikát
#85446
üzenetére
Ezek szerint indifferens, hogy műanyagházas, földeletlen tápot használok, vagy bármit, át kéne vinnem Rózsi nénihez, akinél tuti hogy csak egy hűtő van rákötve az áramkörre.
-
#85446
Dr. Szilikát
őstag
fasd
#85444
Dr. Szilikát
őstag
Nem a fémházas tápon múlik, több esetben még az sem számítana, hogy a hálózati védővezető át van kötve az szekunder GND-re.
Probléma akkor van, ha egy ilyen földelt erősítő olyan rendszerbe kerül, ahol van egy másik földelt eszköz is (számítógép, TV, set top box, földelt antennakábellel stb.) Ekkor földhurok fog létrejönni, igen kellemetlen zúgásokkal. Létezik persze koax. galvanikus elválasztó is, de például a számítógép tápegysége / fémháza nem választható el a védővezetőtől.
Ezért a házi erősítőknél egyáltalán nem ajánlatos a védővezetős (fémházra kötött) kivitel.
Professzionális erősítőknél pedig kapcsolható ez a funkció és a szakember üzemeltető dönti el, mikor alkalmazza.
#85445 mezis
De az nem akkutöltő, csak egy normál CV tápegység, ami használható akár ilyen célra is. A laptopon belül van a CC / CV töltésszabályzó.
Említettem ezzel kapcsolatban is, egy HP laptoptápnál tapasztaltam, hiába megy földeléses dugóval a konnektorba, de azt csak a bemeneti zavarszűrője használja, egyébként a tápegység maga kettős szigetelésű. (Más esetben a DC-jack negatívjához vezethet, de akkor földhurok alakulhat ki a laptop többi csatlakozóján keresztül, ha olyan körbe kerül.)
-
#85440
fasd
tag
Donki Hóte
#85433
fasd
tag
válasz
Donki Hóte
#85433
üzenetére
A végfokkal nincs gond, az szépen szól, csak gondoltam meg kellene emelni a jelszintet, így kellene elé egy hangszínszabályzós előerősítő:
XH-A901 ezt vettem.
Külön tápról hajtom két 9Vos elem sorban. Ha a végfok tápjáról táplálnám, iszonyatos a búgás, így tisztább a helyzetkép. -
#85438
fasd
tag
Dr. Szilikát
#85432
fasd
tag
válasz
Dr. Szilikát
#85432
üzenetére
Ezeket az árnyékolásokat azért próbáltam, hátha segít valamit és az ilyen hangszóróval egybeépített erősítőládákban egy szinte "fémtepsiben" van az egész elektromos motyó.
-
#85435
fasd
tag
tordaitibi
#85420
fasd
tag
válasz
tordaitibi
#85420
üzenetére
Megcsináltam a javasolt RC szűrést, a jelenség nem változott, viszont jelentősen lefogta a bemeneti jelet.
-
Teasüti
nagyúr
Hali!
Túlfeszvédelemre Ethernet-en keresztül mi lenne a javaslat?
Innen kiindulva kinéztem a D-link-et, viszont azt itt Európában olybá tűnik nem lehet beszerezni. Egyéb javaslat? Jelenleg az az APC van, de kiderült csak papírnehezéknek jó.
Köszi! -
#85433
Donki Hóte
veterán
fasd
#85428
Sok hasonló kínai végerősítővel volt már tapasztalatom, még akkor sem volt velük gond, ha sima akril műanyag házba raktam őket, ha pedig bádog dobozba rakod, akkor még kevésbé érzékenyek a zavarokra.
Az előerősítőre gyanakszom, az milyen fajta és mennyire szűrt DC tápfeszt kap?
-
#85432
Dr. Szilikát
őstag
fasd
#85425
Dr. Szilikát
őstag
Azokra az eltúlzott árnyékolásokra nincs szükség, nélküle is jónak kellene lenni (ha jól van kialakítva a kábelezés), de így még zárlatot is okozhat. Az előerősítő alatt lehetne egy GND-re kötött felület, akár 1 cm távolságra.
Tápegységet magát lehetne éppen burkolni, noha belül is szokták árnyékolni, de pluszban is lehet rá tenni. Szellőzést nem tudod gátolni ezeknél, legfeljebb arra érdemes vigyázni, hogy hőszigetelő légréteg ne maradjon a fólia alatt.
A többi árnyékolás is természetesen úgy ér valamit, ha testelve van, de biztonságosan kivitelezve.
-
-
#85426
tordaitibi
veterán
Dr. Szilikát
#85423
válasz
Dr. Szilikát
#85423
üzenetére
Pontosan ezek ellen.
Rádiófrekis zavar+D-classPA+smps táp, csak a Jó Isten a tudója, ebből mi keveredik ki, és ha az kívülre is keveredik a fül hallástartományán azaz nem zavar, tetemes intermodulációs torzítást tud generálni. -
#85425
fasd
tag
Dr. Szilikát
#85423
fasd
tag
válasz
Dr. Szilikát
#85423
üzenetére
Ez az un. "nyitott" bemenet az én esetemben érdekes, mert ha be is van dugva a fent bemutatott rádióhullámú vevő és szól a berendezés, ennek ellenére, ha közelítek kezemmel a másik bemenethez, vagy ölelgetem a ládát, erősödik a brumm.
-
#85424
fasd
tag
tordaitibi
#85420
fasd
tag
válasz
tordaitibi
#85420
üzenetére
Ha kicserélem a tápot egy földeletlenre, valamit javul a helyzet. Az alapbrumm kisebb lesz és más: öblösebb, mélyebb. De valamivel halkabb. De bemeneti zaj érezhető ha közelítek az árnyékolás felé, bár nem akkora.
-
#85423
Dr. Szilikát
őstag
tordaitibi
#85420
Dr. Szilikát
őstag
válasz
tordaitibi
#85420
üzenetére
Ilyen kis kapacitások a rádiófrekvenciás zavarok, illetve rádióvétel ellen tudnak védeni. A hangfrekvenciás sávban hatástalan, pláne a mély tartományban. Ha meg túl nagy kapacitást alkalmaz, beleszól a hangsávba is.
Nyílthurkú erősítés akkor van, amikor negatív visszacsatolás nincs. De az itt adott. A nyitott bemenetet, az azt meghajtó kimenet forrásimpedanciája fogja meg.
-
#85422
fasd
tag
tordaitibi
#85420
fasd
tag
válasz
tordaitibi
#85420
üzenetére
Ez jó, kipróba.
-
#85421
tordaitibi
veterán
fatpingvin
#85416
válasz
fatpingvin
#85416
üzenetére
Nem tudom mert ezt még kb. 15-16 éve vágtam ki egy Rádiótechnika újságból, a kiegészítő szöveg meg elkallódott.
-
#85420
tordaitibi
veterán
fasd
#85418
-
#85419
Dr. Szilikát
őstag
fasd
#85418
Dr. Szilikát
őstag
Földhurokra utaló bugás, ami létrejöhet, amikor a tápegység hálózati védővezetője a tápon belül össze van kötve a kimeneti DC GND-vel.
Ilyen búgást nem lehet megszüntetni szűrőkkel, a földhurkot kell megszüntetni. Van olyan laptoptápom, aminél a védővezető csak a hálózat felé megy és nem is érintésvédelmi szerepe van (a műanyag tokban), hanem csak a primer hálózati zavarszűrő kapcsolódik hozzá.
Szekunder felé viszont nincs átkötve a védővezető, így földhurok sem jöhet létre abba az irányba. Amelyiknél gyárilag átkötött, azt persze nem szabad átvágni, mert az olyan konstrukció, hogy igényli a védővezetőt.
Az erősítő bemenetét rövidre zárva lehet tesztelni a zajtalanságot. Nyitott bemenetnél természetes, hogy vehet fel zajt. De amikor meghajtja egy jelforrás, annak alacsony kimeneti impedanciája korlátozza a zajbeszűrődést is.
-
#85417
fasd
tag
tordaitibi
#85413
fasd
tag
válasz
tordaitibi
#85413
üzenetére
Ez a szűrő nekem túl bonyolult, drága és előkelő. Sokkal komolyabb, mint az egész rendszerem. Pont az volt a célom: kicsi, könnyű, olcsó, egyszerű egyszerű legyen.
-
#85416
fatpingvin
addikt
tordaitibi
#85413
fatpingvin
addikt
válasz
tordaitibi
#85413
üzenetére
ez mennyit vág dB-ben?
-
#85415
fasd
tag
tordaitibi
#85413
fasd
tag
válasz
tordaitibi
#85413
üzenetére
A földelés egyelőre csak a laptop-tápba megy be. A kérdés, hogy kössem-e össze az árnyékolással? Mi van ha olyan helyen használom, ahol nincs földelt konnektor?
-
#85413
tordaitibi
veterán
fasd
#85412
Furcsa hogy smps tápról brummja van, arról zizegni szokás.
Ha brummos, azt valahonnan összeszedi de hogy honnan z passz mert látom árnyékolsz rendesen, pl. olajoshal doboz
Vagy valami földelési topológiai hiba.
Subszűrőnek nem ajánlok passzív RC hálózatot, a mellékelt aktív aluláteresztőt már több példányben megépítettem és bevált.
Kb. 60-120Hz között változtatható a töréspont.
-
fasd
tag
Szervusztok! Csináltam egy mini basszusládát (20 L, 5 kg). 100W végfok 18V laptoptáppal, előerősítő telepről.1. A bemenethez milyen RC-tagot tegyek, mekkora ellenállást és kondit? Mert még van egy kis brummja. 2. A hangszóróra kössek-e kondit és mekkorát? 3. A hálózati táp földjét kivezessem a műanyagházból és rákössem az árnyékolásra? Köszönöm, ha segítetek!
-
#85411
Dr. Szilikát
őstag
#70211840
#85409
Dr. Szilikát
őstag
válasz
#70211840
#85409
üzenetére
A linkelt SSR DC 4-32 V inputtal működik és 5-12 mA közötti áramfelvétellel. Ezt úgy oldják meg, hogy a belsejében egy tranzisztoros áramgenerátor korlátozza az áramot, így lehetséges viszonylag tág feszültséghatár:
Amikor van egy relés termosztát, akár annak tekercsére is lehet párhuzamosítani ilyen kis terhelést, vagy a relét ki is lehet forrasztani. Másképp fogalmazva, a relé helyett teszed be az SSR-t.
Így nem kell külön tápforrás, viszont azt meg kell nézni, ha a termosztát elektronikája a hálózattal kapcsolatban van (pl. kapacitív előtétes tápkör), akkor a relé tekercse sem elválasztott, tehát ezt a részét ennek megfelelően kell kezelni / szigetelni, érintésvédelmi szempontból.
A fűtőszálak (az infrabetét is) alapvetően ohmos terhelések, noha a tekercselt kivitel miatt lehet némi induktivitás, de ezt ilyen alkalmazásnál figyelmen kívül lehet hagyni.
Lényegesebb szerintem a nullátmeneti indítás, a fűtőszál hidegellenállása miatt is. Ha véletlenül a 230 V szinusz csúcsára indítasz rá (gyök2 szorzat 325 V), az nem tesz jót a fűtőbetét élettartamának sem, a hálózatot is megrángatja.
-
#85410
tordaitibi
veterán
#70211840
#85409
válasz
#70211840
#85409
üzenetére
Nem jó a linked.
[ilyesmit válassz] aminek a vezérlése mehet 230 voltról és nem kell külön DC adapterrel/dugasztáppal tökörészni. Ennek a bemenete mehet közvetlen 230-ról.
Termosztáttal kapcsolod a ssr bemenetet 230 volttal, a kimenete meg a fogyasztót.
5 éve mennek ilyenek, meg a 3fázisú nagytesói a melóhelyemen, 2,2-4kW motorokat kapcsolnak, naponta 100-150x.Szerk, bakker elszálltak az árak, én még ezt 1800 forintért vettem anno.
Vagy marad a dugasztáp ha van otthon, és összeütsz egy ilyet 800 forintból, egy 16A triakkal meg a MOC nullátmenetes triakdriverrel.
-
#85409
#70211840
törölt tag
tordaitibi
#85407
#70211840
törölt tag
válasz
tordaitibi
#85407
üzenetére
Akkor az megoldás lehetne mondjuk, hogy a termosztát egy kapcsolóüzemű dugasztápból érkező 12VDC-t kapcsol, ami aztán kapcsolna egy ilyet? [link]
gondolomez az SSR esetemben tényleg örökélet lehetne. A felfogatása/bekötése is kényelmesebb volna, mint egy PCB-be forrasztós típusnak. (cserébe nem olcsó) -
#85408
razorbenke92
őstag
gordonfreemN
#85404
válasz
gordonfreemN
#85404
üzenetére
Én ha rávenném magam egy új tervezőszoftverre, akkor az easyEDA lenne, amit megtanulnék.
-
#85407
tordaitibi
veterán
#70211840
#85405
válasz
#70211840
#85405
üzenetére
Én 8 éve használok 3 darab, és több ismerősöm is használ Computherm termosztátokat, madzagost, rádióst, és a legújabb wifist is. Ez utóbbi applikációval is vezérelhető távolról, bár én ennek értelmét nem sokat látom de ez a divat.
Teljes mértékben meg vagyunk velük elégedve.
Ezekbe egy nudli polarizált bistabil relé van, én semmiképp nem kapcsolnék ezekkel ekkora terhelést.
Kiegészíted egy kisebb mágneskapcsolóval vagy nagyobbacska külső relével, a legjobb ssr-rel, szerintem így örök élet. -
#70211840
törölt tag
Szeretnék két helyre is szobatermosztátot vásárolni. Lehetőség szerint elektronikus kapcsolásút, nem bimetál megoldást. Jó lenne hőmérséklet kijelzéssel.
Az egyik helyen egy hagyományos hősugárzót használnék 1000W teljesítménnyel, a másik helyen 500-600W körüli infra panelt.
Milyen termosztátot választhatnék, ami kapcsolhatja ezeket? Látok feltüntetve olyan értéket ezeknél, hogy 6A ellenállásos, 2A induktív terhelést bírnak. Ezek a fűtési megoldások induktívak, igaz?
Milyen megoldással lehetne ilyen termosztátot használnom ezekhez a fűtési megoldásokhoz? -
#85404
gordonfreemN
addikt
razorbenke92
#85403
gordonfreemN
addikt
válasz
razorbenke92
#85403
üzenetére
én is most térek majd át a kicad-re, nem tudom az mennyire ajánlott -
#85403
razorbenke92
őstag
gordonfreemN
#85402
válasz
gordonfreemN
#85402
üzenetére
Szia!
Igen.
Nem.
Igen.
Gerbv -
#85402
gordonfreemN
addikt
gordonfreemN
addikt
üdv!
Ti szoktatok tervezni?
Esetleg sprint layout-tal?
Gerber fájlt panel gyártás előtt nézitek?
Ha igen, mivel? Kellene valami értelemszerű egyszerű progi erre. -
#85401
#32277248
törölt tag
Rodzser Mór
#85398
#32277248
törölt tag
válasz
Rodzser Mór
#85398
üzenetére
Atóvillamosságban használnak ilyen csatlakozót. [link]
Én egy kicsit indokolatlannak érzem ennyire szétbontani, de ha odafigyelsz nem lesz gond.
De ez inkább felületi kezelésre jó, mikrokapcsolók és egyéb kontaktust inkább valami hasonlóval fújd be, az IPA-s takarítás után:
. Annyi, hogy a közvetlen csapáshoz neked kell az 500méteres körzet legpechesebbjének lenni. Ha már 2 házzal odébb csap be, van esély ilyen mezei, konnektorba dugós/elosztós megoldásnak.
Új hozzászólás Aktív témák
ekkold- Filmvilág
- Folyószámla, bankszámla, bankváltás, külföldi kártyahasználat
- sziku69: Fűzzük össze a szavakat :)
- AMD K6-III, és minden ami RETRO - Oldschool tuning
- Spórolós topik
- Samsung Galaxy S25 Edge - a tegnap határán
- exHWSW - Értünk mindenhez IS
- Okos Otthon / Smart Home
- Milyen monitort vegyek?
- Kávé kezdőknek - amatőr koffeinisták anonim klubja
- További aktív témák...
- AKCIÓ! iMac Pro Intel Xeon W2150B 64GB 1TB VEGA 64 16GB!!! 1 év garancia!
- GYÖNYÖRŰ iPhone 13 Mini 128GB Pink-1 ÉV GARANCIA -Kártyafüggetlen, MS3823, 100% Akkumulátor
- Honor 200 Lite 256GB, Kártyafüggetlen, 1 Év Garanciával
- LG 27UP850K-W - 27" IPS LED - 3840x2160 4K - DisplayHDR 400 - USB Type-C - AMD FreeSync
- Egyedi névre szóló karácsonyfadísz rendelhető! 3D Nyomtatott!
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: Laptopszaki Kft.
Város: Budapest
