Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#85400
Gyula84
veterán
DonThomasino
#85373
Gyula84
veterán
válasz
DonThomasino
#85373
üzenetére
rakjál bele ledeset
-
#85398
Rodzser Mór
senior tag
#32277248
#85390
-
#85397
mezis
félisten
tillatrilla
#85395
mezis
félisten
válasz
tillatrilla
#85395
üzenetére
Két középtestű puli kutya és nem kell szenvedned árammal, sistergéssel,...?
-
#85396
tordaitibi
veterán
tillatrilla
#85395
válasz
tillatrilla
#85395
üzenetére
P vagy N fetet használsz a táp kapcsolására, nem tranzisztort.
Azoknek 10milliohm nagyságrendűa va csatornaellenállása azaz 0,01V körül esik rajta a kicsike tápfeszültség.
Grátiszba kapod az áram nélküli meghajtást, mivel a gate 1-10Mohm, így még az pár mA se terhel amivel a tranyó bázisát kell vezérelni.
Nemrég méricskéltem, mezei N fetek 3 voltál már 99%-ban nyitnak azaz elég lesz a 18650 akkor is ha már merül.
Szilikát írta a 0,1V C-E feszültséget, énnekem ezt sose sikerült elérni NPN földelt emitteres kapcsolóüzemben. -
#85395
tillatrilla
senior tag
Dr. Szilikát
#85392
tillatrilla
senior tag
válasz
Dr. Szilikát
#85392
üzenetére

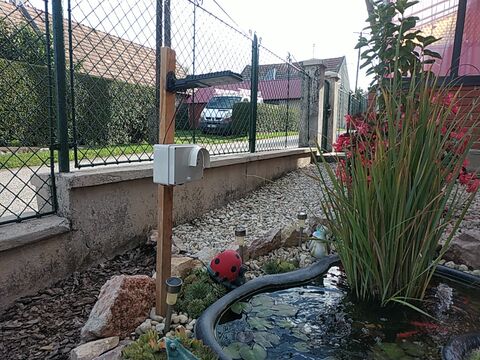

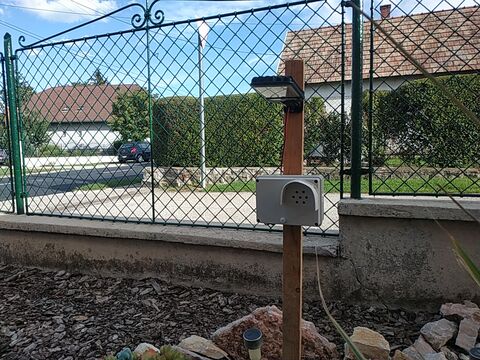

Szia! Köszönöm a választ! Bedobozolva,helyére szerelve.Van egy macska méretű kutyám,azzal teszteltem,kifogástalan. Már csak a "húha" faktor hiányzik. Az a bizonyos sistergés lehetne erőteljesebb...
tordaitibi,mire gondoltál konkrétan? Van valami ötleted?
-
#85394
tordaitibi
veterán
tillatrilla
#85391
válasz
tillatrilla
#85391
üzenetére
Fet.
-
#85393
gordonfreemN
addikt
tillatrilla
#85391
gordonfreemN
addikt
válasz
tillatrilla
#85391
üzenetére
Valami darlington kellene neked nem? Vagy mekkora erősítést akarsz?
Ja bocsi, már válaszolt Dr. Szilikát, én meg fogalmatlan voltam az előzményekről, hogy hova kell.
-
#85392
Dr. Szilikát
őstag
tillatrilla
#85391
Dr. Szilikát
őstag
válasz
tillatrilla
#85391
üzenetére
Az előzményben vázolt kapcsolásban a tranzisztor csak be-ki kapcsol, annál jobban nem tud erősíteni. Bekapcsolt állapotban a C-E feszültségnek kb. 0,1 V-ra kell esni, akkor megfelelő a bázisáram.
A kollektoráram és a bázisáram hányadosa az áramerősítés, de ezzel különösebben nem kell foglalkozni, ha rendesen kapcsol. Ha nem ülne le 0,1 V-ra, akkor lenne probléma, túl is melegedhetne, mert a maradékfeszültség és áram szorzatát elfűteni kényszerülne.
-
#85391
tillatrilla
senior tag
Dr. Szilikát
#84826
tillatrilla
senior tag
válasz
Dr. Szilikát
#84826
üzenetére
Szia! A macskariasztót bedrótoztam a 2N 3904 tranyóval,az elképzelésem most már működik. Kérdésem,hogy valami másik tranzisztor,ami jobban erősit,erre lenne ötleted? A tápfesz 1 db 18650-es cella.Nincs lehetőségem nagyobb feszültségről hajtani. Köszi előre is!!
-
#85390
#32277248
törölt tag
Rodzser Mór
#85385
#32277248
törölt tag
válasz
Rodzser Mór
#85385
üzenetére
-
#85389
tordaitibi
veterán
Dr. Szilikát
#85380
válasz
Dr. Szilikát
#85380
üzenetére
Ez jóóóó, igen, én is ezt írtam neki
-
#85388
tordaitibi
veterán
Rodzser Mór
#85378
válasz
Rodzser Mór
#85378
üzenetére
Fogsz egy mezei usb madzagot és levágod a másik feléről a csatlakozót. Ott a 2 vagy 4 szál, jellemző a +- piros fekete, a maradék kettő az usb data busz.
-
#85387
Dr. Szilikát
őstag
Rodzser Mór
#85386
Dr. Szilikát
őstag
válasz
Rodzser Mór
#85386
üzenetére
Zseblámpák vannak 3 ceruzaelemmel, miután a fehér LED nyitófeszültsége 3 V, amihez két elem kevés. Sorosan 3 elem (4,5 V) sem direktben megy rá, hanem ellenálláson keresztül.
Vannak lámpák 1 db elemmel is, de ezekben egy kis elektronika növeli meg a feszültséget. Ebből van olyan is, ami 1V -4,2 V között megy bármivel és talán 5 V-ot is elbírhat (az áramkör melegedéséből lehetne következtetni valószínűleg, hogy mit bír).
Vagy vannak lámpák Li-ion akkuval, akár kettővel is, soros kapcsolásban általában, utóbbi a drágább típusok, nagy teljesítménnyel.
-
#85386
Rodzser Mór
senior tag
Rodzser Mór
senior tag
Ha egy - azt hiszem - CREE ledes (de nem vagyok benne 100%-ig biztos) zseblámpát 5V-ról táplálok meg powerbankról, nem megy tönkre benne a LED? Mert ha jól emlékszem, 2 db 1,5 elem van hozzá csomagolva. Ami nekem nagy különbségnbek tűnik (3V vs 5V).
-
#85385
Rodzser Mór
senior tag
#32277248
#85379
-
#85384
Dr. Szilikát
őstag
hódmaci
#85381
Dr. Szilikát
őstag
válasz
hódmaci
#85381
üzenetére
Ami nekem van, egy régi noname valami, a vevőegység konnektorba dugható, amiben egy kapacitív előtétes táplálású elektronika szólaltat meg egy kis hangszórót.
Ezzel relét közvetlenül meghajtani nem lehet, mert a kapacitív előtét / egyenirányító / határoló Zener kisebbre van méretezve, mint mondjuk a relét is tartalmazó timer vagy hasonló kapcsoló eszközökben.
A hangszóró egyenirányított és szűrt jelével lehetne elvileg meghajtani egy optocsatolót, ami biztosítja a hálózati elválasztást is. De az optocsatoló diódája igényel kb. 1,2 V nyitófeszültséget, itt egy feszültségkétszerező egyenirányító jól jöhet.
Utána az optocsatoló által vezérelt relé igényel egy tápforrást, hogy valamiből behúzhasson.
Az adóegység az autók távkapcsolójából is ismert 12 V-os elemmel működik.
-
#85383
DonThomasino
veterán
Dr. Szilikát
#85376
DonThomasino
veterán
válasz
Dr. Szilikát
#85376
üzenetére
Hát bevallom én is tettem már bele 100W os izzót, csak ezt a lámpát
nem szeretném tönkre tenni, innen a kérdés és a 70W os teljesítmény.MasterMark: köszi.
-
#85382
darvinya
titán
Dr. Szilikát
#85376
darvinya
titán
válasz
Dr. Szilikát
#85376
üzenetére
Én már hiányolom igazi bakelit foglatokat, vagy porcelánt.
Ezek ABS izék maguktól porlanak szét. -
hódmaci
senior tag
Sziasztok!
Vezeték nélküli csengőt tudnátok ajánlani?
Jelenleg van csengőm, ez 230vos csengőreduktorral működik. "Hagyományos" elven.
Kint egy nyomógomb bent csengő.
Ezt szeretném elvinni vezetékelés nélkül.
Vagyis megmaradna a jelenlegi verzió. Bent rákötném a jeladót a csengő nyomógombjára (direkt vagy relén keresztül) kint az udvaron pedig lenne a második csengő
Olyat keresnék aminek a "hang" egysége elemes vagy inkább napenergiával működik.
Volna valami jó 5letetek?
Kettő közt a távolság 7-10m, két fal. -
#85380
Dr. Szilikát
őstag
Rodzser Mór
#85378
Dr. Szilikát
őstag
válasz
Rodzser Mór
#85378
üzenetére
-
#85379
#32277248
törölt tag
Rodzser Mór
#85378
#32277248
törölt tag
válasz
Rodzser Mór
#85378
üzenetére
Tehát egy ilyet keresel? [link]
-
#85378
Rodzser Mór
senior tag
Rodzser Mór
senior tag
Sziasztok.
Van olyan kábel, aminek egyik vége USB és a másik vége pedig vezetékenként jól elkülönül?
Ilyenhez tudtok linket?Az USB-s csatlakozású powerbankból szeretném az áramot "kivenni". Valami csatlakozót vagy csipeszt forrasztanék a másik végére. Vagy csak úgy maradna csupaszon.
-
#85377
MasterMark
titán
DonThomasino
#85375
MasterMark
titán
válasz
DonThomasino
#85375
üzenetére
Akkor 10 Wattal több, nem hinném hogy nagyon meghatná.
szerk.: Én is tettem már 100 W-ost 60-asba, elkezdett lehámlani a festés a búráról a meleg miatt.
-
#85376
Dr. Szilikát
őstag
DonThomasino
#85375
Dr. Szilikát
őstag
válasz
DonThomasino
#85375
üzenetére
Tettem már ilyenbe 100-as izzót is, műanyag foglalattal. Ezek persze nem hőre lágyuló anyagok, de attól még barnulhat, fáradhat az anyag, nem illik ilyet csinálni. Jól fel is forrósodott, más baja nem lett. Több órát is ment, néhány napig, garázsban.
Később szét is szedtem egy kis felújításra, mert a kapcsolója kikészült (nem feltétlen a túlterhelés miatt, régi lámpa, sokat volt használva), azt kiiktattam és a merev kábel helyett egy jobb, hajlékonyabb vezetéket építettem be (bontott TV-kábelt). A foglalatot megvizsgálva semmi gondot nem láttam.
70 W halogén is jó, mert nem sokkal fűt jobban, mint a 60-as, de a fényerő 100 W hagyományosnak felel meg, a gyártó felirata szerint. Porcelánnal még jobb.
Természetesen nem reklámozni akarom a szakszerűtlen használatot, és a tűzveszély kockázatát is mindenki maga mérje fel, de a gyakorlatban vannak azért bizonyos tűréshatárok. Elvileg a gyártónak is a legrosszabb körülményeket kell alapul venni, például a legforróbb környezet, ami reálisan előfordul (kánikulában, nem túl jó szellőzés mellett stb.) és azt is bírnia kell.
-
#85375
DonThomasino
veterán
MasterMark
#85374
DonThomasino
veterán
válasz
MasterMark
#85374
üzenetére
Porcelán foglalat, nyitott a lámpa lemez burkolattal.
-
#85374
MasterMark
titán
DonThomasino
#85373
MasterMark
titán
válasz
DonThomasino
#85373
üzenetére
Maga a foglalat műanyag? A búra műanyag? Ezek olvadhatnak meg ha erősebbet teszel bele.
-
#85373
DonThomasino
veterán
DonThomasino
veterán
60W os izzó foglalatba rakok egy 70W os hagyományos izzót.
Alkalom szerűen kb 1-2 órát használnám, hamar tönkre fog menni szerintetek ?Műhelyasztalnál ti milyen világítást használtok?
-
-
#70211840
törölt tag
-
#85365
Dr. Szilikát
őstag
Mr. V.
#85364
Dr. Szilikát
őstag
válasz
Mr. V.
#85364
üzenetére
Bárminek is nevezzük, régen is a kék doboz / sárga címke kontakt spray-nek kétféle változata volt kapható:
- Tisztító (nyomtalanul párolgó).
- Tisztító és kenő (olajos nyomot hagyó).Szervizcélokra utóbbi működött jobban és tartósabban is. Másikból többet kellett befújni, nehezebben hatott, hamarabb el is fogyott a spray, nem nagyon kedveltük. Igaz, nem is kellett kedvelni, csak amikor jobb híján ilyet lehetett kapni.
Mindamellett utóbbi időben fedeztem fel, hogy az Alkonek vízmentes denszesz is nagyon jól gyógyítja a potmétereket és kapcsolókat, ez pedig nyomtalanul párolog (fecskendővel bevihető).
-
Mr. V.
tag
válasz
daninet
#85363
üzenetére
A kontakt spray is olajos! Bár a poti jobban csúszik, hiszen nem száraz, de egy kis idő/por után recsegni fog.
17 éve vagyok DJ, én is mindent spray-ztem, de elég sűrűn kellett és a végefelé már befújva is recsegett.
Sima féktisztítóval (vagy nem olajos elektronikai tisztítóval) be kell fújni, miközben tekergeti az ember, hogy minden olajos trutyi kijöjjön. A poti nem fog annyira csúszni, de sokkal hosszabb ideig nem fog recsegni, és ha reccsen, egy kicsit elég befújni tekerés/húzás közben és ismét hosszan hibamentes... hiszen a por nem áll össze, mint az olaj esetében.Egy CD-játszót vettem használtan, amiben a pitch potit wd40-el fújták be. Egy vastag takonyréteg volt rajta, szinte mindenhol "recsegett" és elugrott más sebességre. Szétszedtem, a féktisztító is kevés volt, papírral kellett még lecsiszolni a megtapadt, megkövült taknyot. A mai napig hibátlan szárazon használva és még nem is büdös, mint a spray-zettek.
Szóval vagy elektromos tisztító spray-t (ha víztaszító, akkor olajos!), denaturált szeszt, vagy a jóval olcsóbb féktisztítót javaslom potik recsegésének megszüntetésére.
-
-
daninet
veterán
válasz
#70211840
#85357
üzenetére
DJ cuccokat javítottam régebben, azokon sok toló poti van.
Simán csak kosz ment bele. Első kanyarban locsolhatsz bele IPA-t (nem a sört ) és rángatod egy percig le-fel míg el nem párolog. Van egy contact spray nevű cucc (wd40 is gyártja de nem wd40!) ami pont ilyenekre való azt is csak bele kell fújni.
Viszont ha nem szűnik meg a recsegés akkor ki kell takarítani manuálisan. Ki kell forrasztani, általában ezeknek fém háza van kis fém fülekkel amiket ki lehet hajlítani és szét tudod szedni. IPA-val az érintkezőket és a sínt is alaposan le kell mosni majd összerakni és visszaforrasztani. -
#85360
hódmaci
senior tag
Intruder2k5
#85359
hódmaci
senior tag
válasz
Intruder2k5
#85359
üzenetére
Köszönöm.
Megkérdezem ott is.
Lidlbe pedig szétnézek.
-
#85359
Intruder2k5
MODERÁTOR
hódmaci
#85358
válasz
hódmaci
#85358
üzenetére
Üdv!
Esetleg próbáld meg ebben a topikban, [Re:] [Brogyi:] CTEK akkumulátor töltő és másolatai
Amúgy meg épp holnaptól lesz a LIDL-ben ilyesmi: [kép]
-
#70211840
törölt tag
Az egyik szintimben van egy sejthetőleg sztereó tolópoti (master volume), ami bekapcsolás után egy ideig kicsit recseg használat közben. Aztán szép lassan mintha megszűnne, de nagyon halkan azért hallható marad és zavaró játék közben.
Van valami bevált módszerr amivel kicsit rendbe lehetne tenni? -
#85356
hungromit
csendes tag
MasterMark
#85346
hungromit
csendes tag
válasz
MasterMark
#85346
üzenetére
Értem, nagyon köszönöm a válaszokat mindenkinek!
-
daninet
veterán
Sziasztok!
Ponthegesztőt építek a klasszik mikrótrafó+hegesztőkábel kombóból. Arduino nyitja a szilárd test relét x ideig gombnyomásra. Szeretnék biztonsági funkciókat belerakni a kódba/áramkörbe de ötletem sincs miket. Gondolok itt olyanra, hogy mennyi idő után engedjem újra hegeszteni egy 200ms hegesztés után, hogy a trafó ne hevüljön fel? Kell-e aktív hűtés a trafónak? Hogyan ellenőrizhetném, hogy az elektródák hegyei fémmel érintkeznek? Mekkora biztosítékot rakjak a trafó elé? Meg még bármi ami eszetekbe jut. -
#85354
CPT.Pirk
Jómunkásember
Dr. Szilikát
#85353
CPT.Pirk
Jómunkásember
válasz
Dr. Szilikát
#85353
üzenetére
Ó, ezen átsiklottam az adatlapban!
Na az enable lábak be vannak kötve közvetlen az MCU-ba, ami 3.3V-ról megy. Vagyis akkor itt a -2.75V-ot kellene az enable lábakra kapcsolnom, hogy biztosan le legyenek kapcsolva ha jól értem. -
#85353
Dr. Szilikát
őstag
CPT.Pirk
#85352
Dr. Szilikát
őstag
válasz
CPT.Pirk
#85352
üzenetére
Ezek kimeneteit kivételesen össze lehet kötni még az adatlap szerint is, mert az 5. lábon kikapcsolható és olyankor a kimenet inaktív nagyimpedanciás állapotot vesz fel.
De a TTL-szintű kapcsolójel viszonyítási pontja a negatív táppont.
A TTL input signal is defined as "low" when between 0 V and 0.8 V with respect to the ground terminal, and "high" when between 2 V and VCC (5 V)...
(Ezt nem az adatlapról másoltam, esetedben a negatívra értendő a ground terminal.)
-
CPT.Pirk
Jómunkásember
Ez egy állítható csillapítású analóg frontend a készülő műszeremben. Az lenne a cél, hogy az aktuális jelszint értékének megfelelő legkisebb csillapítású ág hajtsa meg a mögötte lévő mérő áramkört, ezt egy MCU állítaná menet közben így bizonyos határok között bármire rá lehetne kötni.
Viszont a művernyők így zabálják az áramot, feltételezem a közös vonalra dolgozást nem jól csináltam meg. Az elképzelésem az volt, hogy egyszerre csak 1 erősítő van engedélyezve minden körülmények között és akkor nem kell ezzel foglalkozni.
Az OPA2357 adatlapja: [link]
Push-pull mosfetes kimenete van. Gondolom ellenállásokat kellene beiktatnom a kimenetekre, a visszacsatolások után. -
#85351
Dr. Szilikát
őstag
gordonfreemN
#85350
Dr. Szilikát
őstag
válasz
gordonfreemN
#85350
üzenetére
Ezeket annyira nem ismerem, mert TV-szervizben sem kell, házibarkácsban sem volt rá szükségem.
-
#85350
gordonfreemN
addikt
gordonfreemN
#85342
gordonfreemN
addikt
válasz
gordonfreemN
#85342
üzenetére
Ebben esetleg nincs tapasztalatod Dr. Szilikát?
-
#85349
Dr. Szilikát
őstag
detroitrw
#85348
Dr. Szilikát
őstag
válasz
detroitrw
#85348
üzenetére
Kínából szoktam ilyeneket rendelni, bár akkor még gazdaságosabb volt. Vagy mintha Vaterán is láttam volna.
Nem tudom, milyen mennyiségben gondolkodtál, de gyakran a fotókon igyekeznek nagyobbnak láttatni a kis 5 grammos tubust (amikor nem írják a méretét), tehát erre is fel kell készülni, ha ilyen kiszerelésű:
-
#85348
detroitrw
addikt
Dr. Szilikát
#85347
detroitrw
addikt
válasz
Dr. Szilikát
#85347
üzenetére
Köszi a tippet
Ezt itthon meglehet vásárolni valahol?
-
#85347
Dr. Szilikát
őstag
hungromit
#85343
Dr. Szilikát
őstag
válasz
hungromit
#85343
üzenetére
Egyik a 8 ohmos hangszóró (panelon SP / SP), másik a mikrofon (MIC / GND).
Néhányszor 10 Ohm ellenállást sorosan kötsz a hangszóróval, csökken a hangereje, de akkor a beszéd is halk lesz.
#85341 detroitrw

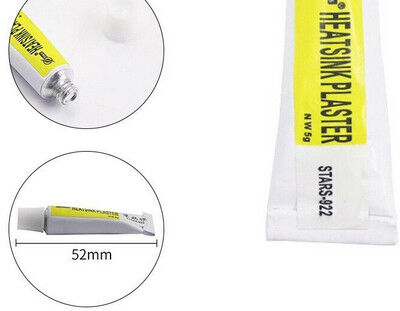

STARS-922 Heatsink Plaster, ami egyfajta szilikongumi, de savmentes és hővezető adalékkal kevert. Az adalék szigetelő fémoxidok, így a ragasztó nem vezet.
-
#85343
hungromit
csendes tag
gordonfreemN
#85342
hungromit
csendes tag
válasz
gordonfreemN
#85342
üzenetére
huh, elnézést a képekért, itt vannak nagyobb méretben:
ha jól értem, amit írsz, akkor nem lehet kivitelezni, amit én akarnék, ugye? -
#85342
gordonfreemN
addikt
hungromit
#85340
gordonfreemN
addikt
válasz
hungromit
#85340
üzenetére
SAjnos olyan kis képeket illesztettél be, hogy PC-ről semmit sem látok rajta sajna, de az egyik vezeték a test (referencia) másik pedig a jel. Ugyanazon a vezetéken kommunikál, vagy cseng, vagy ha felvették akkor átkapcsol beszédre. Amennyire én sejtem legalább is.
Én is kérdeznék egy erőset:
Van ez a fajta
krimp érintkező. Ehhez az olcsóbb megoldással szerintetek lehetséges jó minőségű krimpeléseket készíteni ezzel
vagy ne is próbálkozzak, legyen inkább ez hozzá:
Illetve az utolsó biztosan jó-e hozzá?Esetleg még ez az aliról? De nem sok kedvem várni rá 4 hetet.
-
#85340
hungromit
csendes tag
gordonfreemN
#85338
hungromit
csendes tag
válasz
gordonfreemN
#85338
üzenetére
köszi a választ, én is pont most jutottam erre a felismerésre. a #85337-es hozzászólásomban lévő kérdés állna. mert ha az egyik drót felel csak a csengetésért, akkor arra elvileg rá tudnék kötni egy másik, csendesebb hangszórót, nem?
-
hungromit
csendes tag
válasz
hungromit
#85337
üzenetére
ok, rájöttem, hogy hülye vagyok és a jelző hang is kagyló hangszórójából szól... most már csak az lenne a kérdésem, hogy a két drótból (sárga és a zöld), ami kagyló hangszórójába megy, abból csak az egyik a jelző hang (csengetés) a másik pedig a beszédhang a lenti egységből, vagy ez így nem szétválasztható?
-
#85335
aujjobba
addikt
Dr. Szilikát
#85334
aujjobba
addikt
válasz
Dr. Szilikát
#85334
üzenetére
Jah ertem.
Valojaban nemreg jott meg Japanbol a SuperMario jatekkazetta a regi Famicom (NES) konzolhoz, joystick mar korabban Kinabol, ahogy kompozit-video -> HDMI atalakito is, igy a labortappal be tudtam uzemelni a gepet (25-30 eves a cucc).
Ez igy nem volt tul idealis, mindig hozni/vinni a labortapot, ezert probaltam itthoni eszkozokkel megoldani a tap kerdeset.

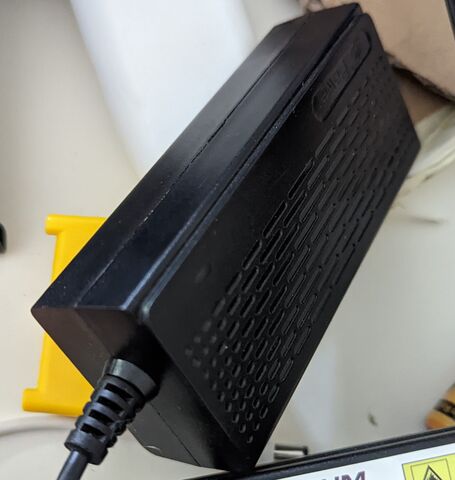

Sajnos 7809 vagy 7812 nem volt itthon, talaltam viszont ezeket a regi hasznalaton kivuli adaptereket (RF antennaerosito tapja, fiokban porosodo 10Mbit router tapja, toltok, stb.).Ket 12V adapterbol az egyik terheletlenul 17V-ot adott le, azt amint radugtam a gepre kimerevedett es elszinezodott a kep, nem tetszett neki.
A masik 15.5V terheles nelkul, ha a konzol ra van kotve lemegy 12V-ra, igy most atmenetileg okes, nem is melegszik tul. -
#85333
aujjobba
addikt
Dr. Szilikát
#85331
aujjobba
addikt
válasz
Dr. Szilikát
#85331
üzenetére
7805 van a konzolban, TO-220 tokban, C alaku lemezre csavarozva.
Tehat kb. 7V * 300mA kell elfutenie, az olyan 2W.#85329 Ribi
A gep muanyag hazat a 7805 kozeleben megtapiztam, felora hasznalat utan semmi kulonos.
Ezek szerint a 2W elfutese nem a vilagvege neki, ettol fuggetlenul zavar persze, rendeltem egy kis 500Ft-os DC-DC konvertert, majd kozejuk kotom. -
#85331
Dr. Szilikát
őstag
aujjobba
#85327
Dr. Szilikát
őstag
válasz
aujjobba
#85327
üzenetére
Annyi lenne, csak valószínűleg a 17 V is lejjebb áll meg a terhelés hatására. Attól függően, mekkora terhelhetőségű dugasztáp. Az elmélet szerint, ha például 1 A-os lenne, akkor kb. 1 A-nél állna be 12 V-ra, ez a stabilizálatlan kategória.
De annyit el tud fűteni egy TO-220 tokozású 7809 is, hűtéssel és ez legalább zárlatvédett:
https://protosupplies.com/product/voltage-regulator-7809-9v-1a/
"If the 7809 input is 12V and it is providing 1A of current, then Power Dissipation = (12V – 9V) * 1A = 3W. The 7809 TO-220 package will need to dissipate 3W of power. Under typical conditions, the device can dissipate about 1 – 1.25W before a heat sink becomes necessary, so in our example here, the device would need a heat sink. Maximum output current without a heat sink in this case would be limited to about 300 – 350mA and the device will be running in the range of 85-95°C."
-
#85328
#70211840
törölt tag
Dr. Szilikát
#85325
#70211840
törölt tag
válasz
Dr. Szilikát
#85325
üzenetére
Dr. Szilikát: Nem tudom a kapcsolóüzemű mennyire járható út, bár örülnék, ha megoldható volna azzal. Még átbogarászom majd az av-erősítő service manual-t, de eddig úgy láttam a +12V analóg videó áramköröket és relét táplál (és talán még RF tunert). De még át kell néznem jobban.
Nézd el a fizikai pontatlanságomat, annak ellenére ami látszik, tisztában vagyok a hőmérséklet/hőmennyiség közötti különbséggel. Azonban tegnap mire a topic-ba írtam, már fáradt voltam és félig aludtam, ezért a "pongyola" és pontatlan megfogalmazás. Természetesen köszönöm pontosítást.
Lëvï: Igen, én is gondoltam dc-dc stepdown-ra, van is itthon egy 2A-es darab. Ha jól néztem tegnap akkor a készülékben lévő KIA 7812A egy 1A-es darab. Szóval technikailag nem lenne probléma a fiókban lévő step-down. Azonban nem tudom mennyire jelenthet zavart egy ilyen megoldás egy analóg körben. Erről van tapasztalat?
rednifegnar: Sajnos nagyobb borda nem járható út. Jelenleg is egy igen méretes darabra van szerelve, ami a pcb-be van forrasztva, hogy megtartsa. Nagyobbnak hely sem lenne azon kívül, hogy nem tudom hogyan rögzíteném kultúrált módon.
-
#85327
aujjobba
addikt
Dr. Szilikát
#85325
aujjobba
addikt
válasz
Dr. Szilikát
#85325
üzenetére
Jo hogy feljott ez a tema, tudnad esetleg validalni a szamolgatasomat?
Tehat van egy regi Nintendo konzolom, ami kb. 9V-ot igenyel es 300mA-t vesz fel.
Talaltam itthon egy 12V-os fali adaptert, ami terheles nelkul 17V-ot ad le.
Ugy okoskodtam, hogy egy tranzisztor bazisat beallitom ket Zenerrel 10V kornyekere, akkor az emitteren lesz 9.3V, orom boldogsag.
Az emitter-ellenallas jelkepezne a kepen a NES-t.
Jol szamoltam, hogy ilyen esetben kollektor-emitter kozott 7.7V maradna, ami 300mA aram mellett 2.31W disszipacio lenne a tranzsisztoron?Sajna csak kicsi tr-ok vannak itthon (2n2222, 3904) azok a kozelebe sincsenek ilyen terhelhetosegnek.
Vegul talaltam egy masik 12V-os adaptert, azzal elmegy a konzol, egy sima 7805 van a Nintendo-ban hutobordaval, ugy tunik elbirja (a masik adapterrel nem megy).
-
#85325
Dr. Szilikát
őstag
#70211840
#85323
Dr. Szilikát
őstag
válasz
#70211840
#85323
üzenetére
Ha a kapcsolóüzemű megoldás nem járható (mindamellett azok is tudnak melegedni, terheléstől függően, olyankor jobb egy kis hűtőbordás konverter, LM2596 / XL4015), létezik olyan megoldás is, hogy a feszültség egy részét előtét-ellenálláson vagy egy külön tranzisztoron ejteni, ami lehet a szokásos bázis-stabilizált emitterkövető például.
Egyébként csak a fizika kedvéért (aminek a hétköznapokon kívül ott is lesz jelentősége, ha valaki hűtőbordák hőtani számításaiba bonyolódna bele), disszipálni a hőmennyiséget (röviden hőt) lehet, ami energiamennyiséget képvisel. Vagy a teljesítményre is szoktuk mondani (veszteségi teljesítmény). A latin eredetű szó (dissipatio) is haszontalan veszteségre, pazarlásra utal.
A hőmérséklet egy potenciál, amit az energia létrehoz, átvitt értelemben rokonítható a feszültséggel, amit meg a töltésmennyiség hoz létre, a kapacitással fordított arányban.
A hőenergia is a hőtároló képességgel (gyakorlatilag hőkapacitás) fordított arányban képes megemelni egy tárgy hőmérsékletét. De sem a feszültségre, sem a hőmérsékletre nem mondjuk, hogy "disszipálódik".
Meg nyilván nem is a feszültségen múlik önmagában a disszipáció, hanem esetünkben a félvezetőn eső feszültség (12 V) és a rajta folyó áram szorzatán (teljesítmény).
-
-
#70211840
törölt tag
Van egy erősítőm, amiben egy KIA 7812A IC iszonyatosan melegszik.
A borda amin van égési nyomot képes hagyni a bőrön.
Gondolom belefér még így is az üzemi hőmérsékletbe, de azért kicsit zavaró, hogy a környezetét is ennyire melegíti.
A kapcsolási rajz szerint +24V->+12V stabilizálást csinál, szóval valóban van miért melegednie.
Van esetleg valami más megoldás, amivel egyszerűen lehetne csökkenteni a disszipált hőmérsékletet? -
#85322
t72killer
titán
gordonfreemN
#85320
válasz
gordonfreemN
#85320
üzenetére
+#85321:
, köszi, intézem. Ilyen amúgy (ebac 2650e):
Hnap első dolgom, h veszek rizst, asszony majd csodálkozik, hogy termett valahonnan egy nyitott zacskónyi
![;]](//cdn.rios.hu/dl/s/v1.gif)
-
Láma kérdés: egy párátlanító pakoláskor kint maradt az udvaron és elkapta egy alapos felhőszakadás. Elég macera szétszedni, muszáj nekiesni kiszárítani, vagy elég, ha 1 hetet várok az első áram alá helyezéssel
?Kapcsoló és ventimotor térsége kaphatott elméletben vizet, gyakorlatban a belső részt én száraznak nézem, amennyire a lyukakon be lehet nézni
. -
#85318
fatpingvin
addikt
fatpingvin
addikt
gondoltam megosztom veletek ezt a kis színest:
adott egy Asus RT-N12 wifi router amit mindenféle okokból szétbontásra ítéltem, gondoltam azért csinálok egy firmware dumpot belőle
ráakasztom a CH341A-t a SPI flashre, laptopba bedug... és fényjáték, a routeren a LEDek felvillannak, a SPI flasher adatforgalmat jelez (pedig semmit nem indítottam el, még probingot sem) a router meg random elkezd bootolni.
szeretném kihangsúlyozni, nyilván saját tápot nem kapott. mint kiderült, ennek a nyomorultnak elég volt a boot megkezdéséhez az a százvalahány milliamper amit a flasher ki tudott adni magából
egyben persze ez mutatja azt is hogy az egész eszköz egy közös 3.3V-os tápágról működik, ugyanis a SPI flash megtáplálása ellátta krafttal a SoC-ot is. -
#85317
#70211840
törölt tag
Dr. Szilikát
#85316
#70211840
törölt tag
válasz
Dr. Szilikát
#85316
üzenetére

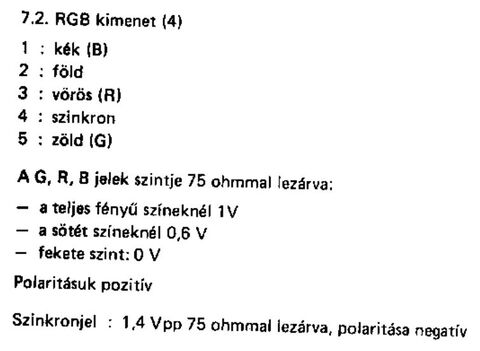

Az eszköz amiről venném az rgb jelet egy 5pin tuchel csatlakozón a következőket adja:

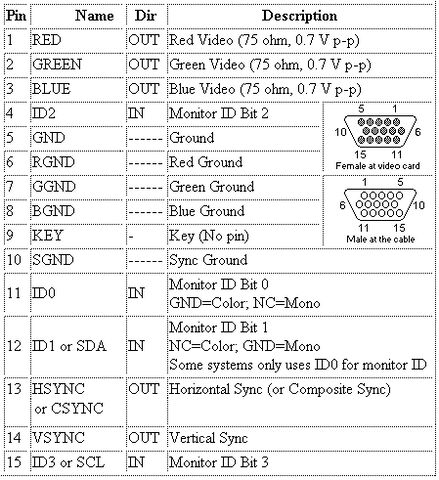

A VGA a 13-as lábon tud fogadni kompozit szinkront, oda terveztem a tuchel 4-es lábát kötni.
Viszont a VGA esetében rgb 0.7Vpp van feltüntetve. Ezért kérdeztem csak, hogy esetleg a tuchel 1V nem sok-e neki? Esetleg beköthetnék 3db ellenállást az rgb-re.
A monitor biztosan fogadja a kompozit szinkront, mert egy másik eszköz esetében már csináltam kábelt hozzá és az is ilyen jelet használ.
A kérdés, hogy majd a jelenlegi szinkron rendben lesz-e, de ehhez kellene a próba. Ezt csinálnám most. -
#85316
Dr. Szilikát
őstag
#70211840
#85315
Dr. Szilikát
őstag
válasz
#70211840
#85315
üzenetére
SCART-kimenet, amiről például PAL RGB-t vehetsz, a három színcsatorna mellett kiadja a PAL-rendszerben kódolt kompozit videót is. A TV utóbbiból választja le a horizontális és vertikális eltérítő jeleket.
A D-Sub VGA viszont két külön vezetéken továbbítja a H és V jeleket. Erre léteznek ugyan barkácsmegoldások, közösíteni ilyen-olyan módon, azután vagy jó, vagy nem.
A videojel szintje a kontrasztot befolyásolja (fehérszint). Ha túllövöd, azzal kárt nem okozol, legfeljebb túlvezérelt, azaz túl kontrasztos lesz a kép, akár nézhetetlenül torz formában.
Szinkronjelet is túl lehet vezérelni, attól meg kieshet a szinkronból.
-
#70211840
törölt tag
Tudnátok segíteni?
Egy olyan VGA LCD monitort próbálnék ki, ami valószínűsíthetően képes PAL rendszerben is fogadni az RGB jeleket.
A forrás amivel kipróbálnám RGB vonalon esetében max fényerőnél 1V, a szinkron jel esetében 1.4Vpp feszültséget produkál 75ohm lezárásnál.
Ez így direktben mehet a VGA monitor bemeneteire vagy a szintekkel esetleg impedanciával lehet gond? -
#85313
#32277248
törölt tag
gordonfreemN
#85312
#32277248
törölt tag
válasz
gordonfreemN
#85312
üzenetére
Értem, nos ha ragaszkodsz ehhez a jelfogóhoz akkor a megoldás akár az is lehet, hogy teszel be egy-egy diódát nyitó és záróirányba, és mindkét diódával ellentétes polaritással sorba egy-egy zener-diódát mondjuk 13V-os 1W értékűt, így a diódák csak akkor lépnek működésbe ha a feszültség több mint 13V, így nem tud "visszarúgni" a tekercs, csak ekkorra feszültséggel, ami még mindig jobb mint dióda nélkül.
-
#85311
#32277248
törölt tag
gordonfreemN
#85308
#32277248
törölt tag
válasz
gordonfreemN
#85308
üzenetére
Most ez valami tapadójelfogó ami csak ellentétes polaritásra ejt el? Miért jó ez, valsmi speckó felhasználás miatt? Nem lett volna opció egy sima relé öntartóval?
-
#85310
gordonfreemN
addikt
tordaitibi
#85309
gordonfreemN
addikt
válasz
tordaitibi
#85309
üzenetére
Köszi oks. És ilyenkor mi a helyzet? Majd odavág a polaritásváltó ícének vagy ez relén belül megoldott, hogy ne legyen gond?
-
#85309
tordaitibi
veterán
gordonfreemN
#85308
válasz
gordonfreemN
#85308
üzenetére
Vissza az egész. A Te reléd nem mechanikusan bistabil hanem a tekercsen váltod a polaritást.
Nem tudod diódázni. -
#85308
gordonfreemN
addikt
tordaitibi
#85306
gordonfreemN
addikt
válasz
tordaitibi
#85306
üzenetére
És milyen polaritással biggyesszem fel a diófát?
Mert 1 tekercses a relé. Azaz 2 kivezetéses bistabil,amihez polaritásváltót kellett használnom. -
#85307
MasterMark
titán
tordaitibi
#85281
MasterMark
titán
válasz
tordaitibi
#85281
üzenetére
Köszi szépen.
Ami nagyon kérdőjeles nekem, hogy elég a fázisra tenni a relét, a nullát nem kell megszakítani? Utána persze figyelek hogy fázishelyesen legyen bekötve. De mi van ha mégsem?
-
#85306
tordaitibi
veterán
gordonfreemN
#85304
válasz
gordonfreemN
#85304
üzenetére

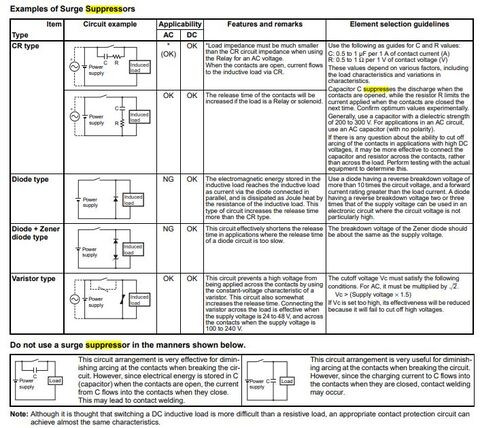

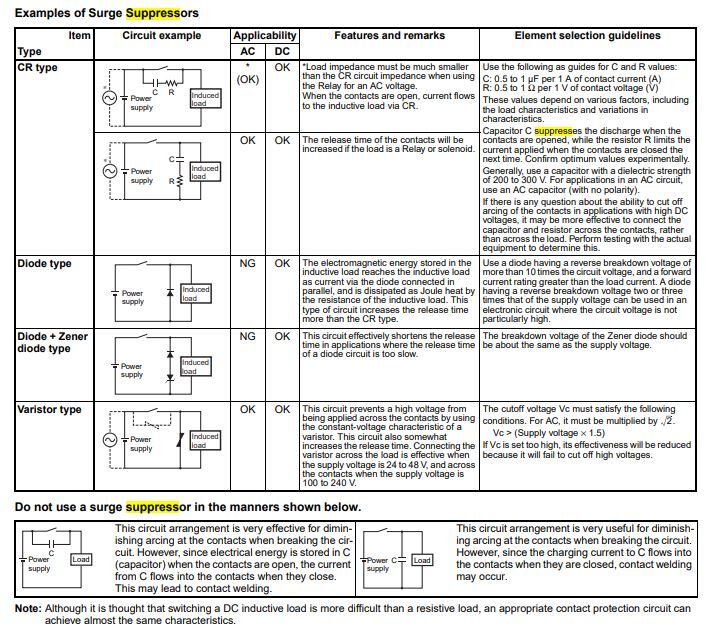

Tedd a relé 2 kivezetésére.
Még THT kivitelben is elfér egy picurka dióda.
Ha az is a panelon van, akkor nyákoldalról. -
#85304
gordonfreemN
addikt
tordaitibi
#85302
gordonfreemN
addikt
válasz
tordaitibi
#85302
üzenetére
Sajnos lefelejtettem a panelről és smd kivitelű a cucc, de majd valahogy megoldom
-
#85302
tordaitibi
veterán
gordonfreemN
#85301
válasz
gordonfreemN
#85301
üzenetére
Igen kell, ez nem változtat a behúzótekercs induktív viselkedésén.
-
#85301
gordonfreemN
addikt
tordaitibi
#85279
gordonfreemN
addikt
válasz
tordaitibi
#85279
üzenetére
Köszi a kimerítő választ!
Még annyi, hogy ez akkor is kell ha set reset-es (bistabil) a relé? Gondolom igen, hisz a kapcsolás itt is megtörténik
Erről a reléről van szó:
[link]
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
ekkold- DELL G2724D / Samsung Odyssey G5 1440p 165hz árak leírásban.
- Asus RTX 4070 12GB DDR6X - DUAL-RTX4070-O12G-EVO-DLSS 3 Garancia
- Apple iPhone 14 128GB, Kártyafüggetlen, 1 Év Garanciával
- Apple iPhone 14 Pro Max 128GB, Kártyafüggetlen, 1 Év Garanciával
- Új Apple iPhone 16 Pro 128GB, Kártyafüggetlen, 3 Év Garanciával
- AKCIÓ! Microsoft XBOX Series S 512GB játékkonzol garanciával hibátlan működéssel
- Kingmax 1x2GB DDR2 800 RAM eladó
- Samsung Galaxy A32 4G 128GB, Kártyafüggetlen, 1 Év Garanciával
- AKCIÓ! VALVE INDEX virtuális valóság szemüveg garanciával hibátlan működéssel
- Bomba ár! Dell Latitude 5400 - i5-8GEN I 16GB I 512SSD I 14" HD I HDMI I Cam I W11 I Gari!
Állásajánlatok
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
