#78000
Donki Hóte
veterán
#90088192
#77999
válasz
#90088192
#77999
üzenetére
Tudomásom szerint C típusú FI relé nincs, csak A és AC típusú, úgyhogy az mégis inkább C típusú kismegszakító lesz.
Viszont egy C karakterisztikájú 20 amperes kismegszakító 60-80 ampert átenged egy bizonyos ideig, tehát simán bírnia kéne a trafó tranziens áramát, szóval nem tudom...
-
#77998
#85619712
törölt tag
NeoPampalini
#77979
#85619712
törölt tag
válasz
NeoPampalini
#77979
üzenetére
Figyelembe véve a többiek hozzászólását, valahogy így néz ki a bekötés. Így csak akkor lép be az áramkörbe a lágyinditó amikor a gomb le van nyomva. Amint felengeded a gombot, a kimenete levegőbe kerül, és nem szól bele a fék dolgába.
-
icemad
nagyúr
Sziasztok. Ismerősömék pár hónapja vettek egy házat. A műhelyben is van 3 fázis. Az a gondja, hogy a hegesztő állandóan lecsapja a kismegszakítót. A házban 3x25 amperes rendszer van, a kismegszakító 3x20 amperes C karakterisztikájú. A 3 fázisú dugalj 5x4mm2 tömör réz kábellel van szerelve, kb 7-8 méterre az elosztó szekrénytől. Nem értem mi lehet a gond, szerintem jól van megszerelve.
Szerk. : rosszul írtam... 3 fázisú 20 amperes C FI relé van a műhelyben.
A gép adattáblája :
-
#77995
razorbenke92
őstag
PitLee
#77993
válasz
PitLee
#77993
üzenetére
Lehet, hogy mondanak jobb megoldást, íme az enyém:
A LiIon akku merítési görbék alapján kb. 3.6-3.7-3.8V körül van 60%-on. A modul 4.2-nél leáll.Tegyél be (egy kapcsolóval bypassolható) Si diódát (0.6V) vagy két Schottky diódát (0.4V) a töltő kimenetére. Így amikor a töltő már 4.2V-nál jár, meg fog állni, de az akkun ebből csak 3.6-3.8V látszik.
Szerk: Elkéstem, de legalább nem csak én gondoltam így. -
#77994
tordaitibi
veterán
PitLee
#77993
válasz
PitLee
#77993
üzenetére
En fognek egy 5V/1A telefontoltot, sorbakotnek vele 2 darab shiliciim diodat es kesz.
3,8-3,9V korul megall a toltes, ha veletlenul rajtafelejted par napig se gond.
Toltes vegen ellenorizni ajanlatos, nemelyik tolto uresjarasi feszultsege 5,2V korul van, de ez sem viszi 4V fole a cellat.Mas lehet mashogyan csinalna, ennel egyszerubb nincs.
-
PitLee
őstag
Van egy 10-en éves led lámpám, ami még NI-MH aksis 3,6V 1600 mAh, de az aksi mostanra megmurdelt.
Gondoltam belehajítok egy 18650 cellát meg egy töltő áramkört, szerencsére kb pariban vannak a feszültségek így fesz átalakító nem kell (legalábbis így gondolom : )
A benne lévő panelen a régi töltő áramköri részt a nyákon megszakítom és csak a kapcsolók és a ledek ellenállásai maradnak meg.Amihez nem értek és a kérdés volna, hogy létezik-e olyan töltőmodul vagy a meglévőt átlehet-e egyszerűen alakítani úgy, pl. egy kapcsolóval, hogy kb 60%-ra töltse csak az aksit, a hosszabb tárolás végett, mivel nem rendszeresen van használva.
pl.https://www.hestore.hu/prod_10039706.html# -
#77992
#90088192
törölt tag
Dr. Szilikát
#77990
#90088192
törölt tag
válasz
Dr. Szilikát
#77990
üzenetére
Én ezt úgy oldottam meg, hogy a lágy indító/fordulatszám szabályozó, a kapcsoló előtt volt, konkrétan egy dugasz ajzatba beépítve.
-
#77990
Dr. Szilikát
őstag
#85619712
#77987
Dr. Szilikát
őstag
válasz
#85619712
#77987
üzenetére
Motortestre megy csak ilyenkor a középső vezeték, ha jól rémlik.
Kondizárlat nem okoz áramütést, mert kettős szigeteléshez a tengely biztonsági szigetelése is szükséges, az áttételbe iktatott műanyag fogaskerékkel (ld. fúrógép), egyéb megoldásokkal, vagy az egész tengely szigetelésével, mint a képen a fehér műanyag cső a védőszigetelés:
A lágyindító bekötésére azért írtam előzőleg, hogy problémás, mert ha így néz ki az alapáramkör (zavarszűrőt lehagytam):
Tehát a kapcsoló irányítja vissza a fékezőáramot lényegében. Ha a piros körnél megszakítjuk és beiktatunk egy lágyindítót (feltételezett nullát is bekötjük) akkor elindul lassan, van benne egy triac, ami végül rákapcsol teljesen.
De kikapcsoláskor mi történik, az már érdekesebb.
-
#77989
#85619712
törölt tag
NeoPampalini
#77988
#85619712
törölt tag
válasz
NeoPampalini
#77988
üzenetére
Így már minden világos! A vastag narancssárga és a vastag kék vezetékre kell kötnöd a lágyinditást, azok mennek a motorra.
-
#77988
NeoPampalini
senior tag
#85619712
#77987
-
#77987
#85619712
törölt tag
Dr. Szilikát
#77986
#85619712
törölt tag
válasz
Dr. Szilikát
#77986
üzenetére
Ok de ez kettős szigetelésű, itt nincs föld.
@NeoPampalini : Nem tudod megnézni hova megy a fehér (áttetsző) vezeték abból a fehér bigyóból? Az valahogy nem kerek nekem. Vagy valami felirat van rajta?
-
#77985
Aryes
nagyúr
tupacamaru
#77980
válasz
tupacamaru
#77980
üzenetére
Tudsz linket adni, ahonnan a ledeket vetted? (Privátba is jöhet)
-
#77983
#85619712
törölt tag
Dr. Szilikát
#77982
#85619712
törölt tag
válasz
Dr. Szilikát
#77982
üzenetére
Az állórészben 2 tekercs is van, egy üzemi, meg egy fék. Amikor elengeded a kapcsolót, az a forgórész által termelt feszültséget a fék tekercsekre engedi, ami ellentétes irányba próbálja forgatni a forgórészt, így fékezve le azt pillanatok alatt.
A karikák a szénkefére mennek, de azt a fehér kockát három lábbal nem tudom mire vélni, szerintem az nem gyári, valami lágyinditó feleség az is.
-
#77982
Dr. Szilikát
őstag
Dr. Szilikát
#77981
Dr. Szilikát
őstag
válasz
Dr. Szilikát
#77981
üzenetére
Úgy néz ki, a zavarszűrő fojtótekercseket ábrázolja a rajz, ami a szénkefékre csatlakozik. Ugyan további rejtélynek tűnhetne a látszólagos rövidzár, de gondolom, az úgy van megoldva / elszigetelve, hogy bekerül az áramkörbe a tekercs.
A (ki)kapcsoló pedig a forgórészt zárja rövidre, azaz az állórész remanens mágnesessége által indukált feszültséget, ezáltal fékez, a hipotézis szerint.
-
#77981
Dr. Szilikát
őstag
NeoPampalini
#77979
Dr. Szilikát
őstag
válasz
NeoPampalini
#77979
üzenetére
Nem tudom, milyen elektromos fékje van, mivel a rajzon csak ilyen rejtélyes karikákat látni:
Ami gyanítható, hogy a kapcsoló (amikor kikapcsoljuk) a még forgó gép által generált feszültséget visszavezeti a karikára, de máris hozzátenném, hogy ez a motor permanens mágnest nem tartalmaz, így esetleg a remanens mágnesesség generál valamit.
Akárhogyan is van, eddigiek alapján aggályos a lágyindító beépítése, vagy elveszted / kiiktatod az elektromos fékező képességet.
-
#77979
NeoPampalini
senior tag
NeoPampalini
senior tag
Sziasztok!
Van egy ősrégi Makita gérvágóm (LS1030), ami tök jó, csak állandóan lecsapja a biztosítékot (régi, csereérett az egész villanyórástul, mindenestül), gyakorlatilag nem tudom használni, így kerítettem egy lágyindítót (ilyet: [link] ).
Ami kifogott rajtam, az a bekötés, mivel ez a cucc kikapcsoláskor fékezi a motort, így nem simán két kanóc meg a motor felé.
Itt egy kép:
Az a három kanócos fehér kocka (a kép felső részén) gondolom zavarszűrő lesz.
A kapcsoló (ilyen: [link] ) két állása:
- bekapcsolva: 1-2
- kikapcsolva: 3-2Hova kössem a lágyindítót?
-
#77978
Dr. Szilikát
őstag
Aryes
#77977
Dr. Szilikát
őstag
Szerződött Samsung márkaszerviz komplett egységeket cserélhet alapvetően, aminek régebben volt olyan vadhajtása is, hogy a fénycsöves háttér + inverter + T-con egységnek számított. Tehát ezen utóbbi kisebb panelok hibája is teljes kijelzőcserével járt.
Olyan inverter vagy T-con-panel, amit rutinosabbak lazán javítanak, nem cserélik.
Később a LED-háttereknél megjelent olyan engedmény, hogy rendelhettek LED-sávokat a kijelző bontásos javításához. De ha jól tudom, ez sem érvényes mindegyik konstrukcióra, mert az élvilágítottaknál vannak olyan megoldások, ami "barkácsolósabb" jellegű munkát kíván, vagy nevezhetném kreatívabbnak is, köszönhetően a gyártó inkorrektségének (nem könnyítjük meg a javítást, de nehezítjük, szívesen).
-
-
#85619712
törölt tag
válasz
Barret001
#77975
üzenetére
Gyász amit művelnek!
Pedig lehetne okosan is, van egy compaq monitorom valamikor 2000 környékén lett gyártva, jelenleg is üzemel, köszöni jól van. 2 évtized alatt 1 hibája volt, az alsó csövek megadták magukat, elvilágitásos, alul 3 felül 3 cső, csere annyi volt, hogy kiszedtem a kijelzőt és annak szétszedése nélkül, oldalra ki lehetett húzni a csöveket, újra cserélni és öröm-boldogság. Próbáld ezt meg ma eljátszani.
simán meglehetne pedig oldani, hogy a hátlapra hátulról legyenek a ledek felfogatva, és így játszva cserélhető lenne szétszedni se kéne, de nem inkább dobd ki, vegyél másikat. -
Barret001
addikt
válasz
#85619712
#77974
üzenetére
Gondolom óriási kihívás lenne a mérnök uraknak,egyszerűen szerelhető szerkezetet tervezni...Nem érdekük a gyártóknak! Épeszű ember úgy tervezné meg,hogy a led tálca egyben kivehető hátrafelé,a kijelző bontása nélkül.
De ugye hátha megsérül az is,szerelés közben! Kész haszon
-
#77974
#85619712
törölt tag
razorbenke92
#77973
#85619712
törölt tag
válasz
razorbenke92
#77973
üzenetére
Visszafele fordítva szoktam összerakni, a hátlap alul, ledekkel felfele, aztán a plexi ha van, homogenizáló (vagy mi a szösz, én annak hívom
) polarizáló lemezek, majd a legvégén maga az lcd és ha minden ok, a keret. Hozzáteszem ezek minden mindegy alapon készültek, és max 32 col méretben, gondolom nagyobb méretben más a leányzó fekvése. (bár elég sokat elbírnak ezek az lcd-k hisz laminálva vannak.) -
#77973
razorbenke92
őstag
PitLee
#77971
válasz
PitLee
#77971
üzenetére
Mindenképpen beszámolok róla itt, még nem kezdtem neki.
Sajnos a Királyi Posta Magyarországon belül nem tudta Márc 18. óta kézbesíteni azt, ami Kínából 10 nap alatt ideért.Egyébként van/volt nagyon sok tervem a kivételre.
- Apám szélvédőcserélős tappancsai (a súly nem gond neki, sőt, pont attól félek, hogy túl erősen megvákuumozza az LCD-t és attól törik el)
- Van két autós telefontartóm, ugyancsak csatos vákuumtappancsokkal. Azok nem olyan erősek és szilikonosabbak a tappancsaik mint a szélvédőszereléshez használtaké.
- Gondoltam hasonlóra is, amit leweegee2 írt: Miután a fronton a kávát lehámoztam, maszkolószalaggal húzok jópár pántot (hogy nehogy kibillenjen az LCD) és átfordítom a TV-t egy plédre. Ezután leveszem a szalagokat a gépházról, és leemelem a hátsó részt a hason fekvő LCD-ről. Ebben attól félek, hogy visszahelyezés közben, amikor kb. látatlanban kell pozicionálni, ráteszem a nehéz hátsó rész élét az LCD valamelyik sarkára/szélére, és emiatt megroppan.
- Van 4 db viszonylag erős sima tapadókorongom (telefonfelnyitó csipeszbe való) aminek van menetesszár a végén. Ezekkel, és pár alu-profillal megcsinálok egy olyat, amit linkeltél. -
-
#77971
PitLee
őstag
razorbenke92
#77969
PitLee
őstag
válasz
razorbenke92
#77969
üzenetére
Kíváncsi vagyok, mi lett a végeredmény?
Miért probléma amúgy a z a tappancs ?
Ha tippelnem kellene túl erőős és túl merev a vékony LCD kijelzőhöz és 2db kevés.
A neten ilyen finom szilikon gumis tappancsok vannak lehetőleg egy kereten 4 db.
google search
Nézegetve a termékeket, itt van egy videó a használatról, 0:18 -nál emberünk megoldotta problémát videó link ha nem működik, akkor Ali link -
-
#77969
razorbenke92
őstag
Aryes
#77968
-
#77968
Aryes
nagyúr
razorbenke92
#77967
válasz
razorbenke92
#77967
üzenetére
Ouch
Köszi a segítséget! Azt a tapadókorong-rácuppantást nézni is rossz volt, nem hagy az durva nyomot utána a képernyőn? Az LCD nem annyira szereti az ilyen bánásmódot.
Jól sejtem, hogy a maradék stringek túláram miatt fognak hamarosan meghalni?
Nagyon szeretem ennek a tévének a képét, jó volna megmenteni (ráadásul 3D-s, olyat meg már nem is gyártanak). Tudtok esetleg Debrecen környékén ajánlani valakit, aki meg tudja ezt szépen javítani? -
#77967
razorbenke92
őstag
Aryes
#77966
-
Sziasztok, ha már tv a téma: van egy Samsung lapos tv-nk, 7-8 év után ez történt vele:
Először alul, de most már láthatóan felül is elsötétedett a kép.
Ránézésre meg tudja vki mondani, hogy ez elektronikai, vagy mechanikai hiba lehet? A pontos típusa UE40F6500, tudomásom szerint edge LED megvilágítású, tehát számomra nagyon fura, hogy középen világosabb maradt a kép, mert ha a LED-ek, vagy a tápegység gyengült, akkor középen is sötétnek kellene lenni.
Köszi előre is! -
#77957
#90088192
törölt tag
Donki Hóte
#77956
#90088192
törölt tag
válasz
Donki Hóte
#77956
üzenetére
Elmondom, hogyan történik, mert én fedeztem fel egy ilyen problémát.
Gyartottunk Egy PCB-t rajta van 4 ellenállás a föld hiba kiszurasara. Egyik eladott gépen nézem, el vannak égve.
Szólok a mérnök úrnak, nézi az alaktresz listát azt mondja 3W mindegyik. Számol oszt szőrös, és rájön, hogy 2.9W ami disszipalodik rajtuk egyenként.
Aki előtte tervezete azt gondolta mint mérnök, hogy 2.9 az kisebb mint 3 és jó lesz úgy.
Így keletkeznek a hülye tervezési hibák.
-
#77956
Donki Hóte
veterán
Dr. Szilikát
#77952
válasz
Dr. Szilikát
#77952
üzenetére
Furcsa, hogy egyes gyárak nagyon jellegzetes hibákat tudnak elkövetni egyes áramkörök méretezése esetében.
Jópár évvel ezelőtt a Samsung TV-k és monitorok tápegységében (szándékosan?) alulméretezett elkókat alkalmaztak, amelyek hő hatására elkezdtek elpukkanni.
Vagy 6 ilyen TV-t, monitort javítottam, szerencsére a hiba azonnal kiszúrható volt a púpos elkók szemrevételezésével és gyakorlatilag 100 %-os sikerességgel javítható volt a probléma.
A jól választott (magasabb feszültség és hőtűrésű) kondi beépítése után a hiba többet nem is jött elő.
-
#77954
Dr. Szilikát
őstag
Szajo
#77953
Dr. Szilikát
őstag
Kondit áthidalni eleve nem lehet, hiszen annak zárlata okozta a pukkanást is, miközben DC 325 V tápot zárt össze.
Nélküle (szakadás) sem merném bekapcsolni, mert a hiánya is ki tudja nyírni a MOSFET-et, túl nagy feszültségcsúcsok alakulnak ki rajta, időben rövidebb / meredekebb visszafutás mellett és abból is pukkanás következik.
De ilyenkor, ha már szakadt az ellenállás, a MOSFET amúgy is tönkre szokott menni, mert a zárlatos kondi felhúzta a 325 V irányába, miközben a Gate marad lent és az is zárlatos lesz, utána küldi a feszültséget az IC-re, majd az is szétrobbanhat és még a legszebb, amikor szenes feketére kiég a panel, rézfólia egyes részei.
Félmunka is könnyen vezethet ilyen irányba, hogy legközelebb már a panel is szétég, egy hibás döntés következtében. Pláne még izzólámpás védelem nélkül. Megjegyzem, arra is vannak technikák és mivel maga az áramkör nem bonyolult, ki lehet éppen javítani a látszólag félelmetesen kiégett panelt, letisztítani stb.
A Source-ellenálláson eső feszültséget figyelve a tranzisztor áramát korlátozza az IC, azt sem merném soha rövidre zárni, hiszen akkor primer áramkorlát nélkül marad a rendszer --> füst.
Előbb nem részleteztem, hogy a kondenzátor ilyen tervezése, amikor az ellenállásra csatol vissza valamennyi impulzust, történhetne éppen bizonyos okkal is, de tekintve, hogy más tápegységek teljesen jól tudnak működni ezen kártékony megoldás nélkül is, gyakorlatilag nem lenne szabad erőltetni.
-
#77953
Szajo
őstag
Dr. Szilikát
#77952
Szajo
őstag
válasz
Dr. Szilikát
#77952
üzenetére
Tehát akkor az is lehet, hogy kicserélem a kondit+ellenállást és nem is lesz jó?
Egyébként teszt céljából nem tudnám "áthidalni" vagy kiváltani a kondit és ellenállást egy rövid időre bekapcsolásig? (Így kizárható lenne, hogy másnak van-e még baja) -
#77952
Dr. Szilikát
őstag
Szajo
#77950
Dr. Szilikát
őstag
Az csak a Philips egyik ajándéka a szervizek részére, az alulméretezett kék kondi képében.
A dolog érdekessége, hogy a drain-en előálló feszültségcsúcsok mérséklésére használatos kondi másik vége egy normálisabb konstrukciónál simán megy GND-re, dolgát épp úgy ellátja.
Hogy ehelyett D-S közé kötik, így zárlat esetén ki tudja égetni az áramérzékelő source-ellenállást, annak lesz egy olyan következménye, hogy a megemelkedő feszültség ki tudja nyírni a tápvezérlő IC-t és a MOSFET-et is, ami a javító szakembernek további munkálatokat jelent.
Mert azt talán túl egyszerűnek gondolta a Nagy Tervező, hogy a kondi zárlata csak a draint zárná GND-re, mert akkor esetleg csak kondenzátort és olvadóbiztosítékot kell cserélni, amint azt élő példák is bizonyítják. Más típusoknál legalábbis, ahol mondjuk nem pont a szívatásra hajtott a kitervelő tervező.
-
-
Szajo
őstag
válasz
CPT.Pirk
#77946
üzenetére
Rendben, megvizsgálom akkor ezeket, köszönöm mindkettőtöknek.
Annyi, hogy az ellenállas tudtommal szinte sosem ég ki magától, most ez a kondenzátor miatt tudott lenni ? Mert a panelon minden más jónak néz ki.Egyébként ez a TV 1.5éve ment tönkre eddig nem szedtem szét és az a furcsa, hogy a lakásban ugyanezen konnektorban lévő elosztóban ment tönkre 2x a Dell laptopom alaplapja is. (Töltési zárlat)
Azóta persze vettem egy komoly túlfeszültség védőt pár hónapja.
Ez okozója lehet egy ilyen dolognak simán, nem? -
#85619712
törölt tag
Jól mondja CPT.prik, annyit még hozzátennék, hogy kikapnám azt a fetet is a helyéről, és ha bármilyen ellenállás mérhető ellenállásmérővel a g-s valamin g-d lábak között akkor a fet kuka, ott szakadásnak kell lennie. Mérés előtt és két mérés közben a három lábát kösd össze a fetnek!
-
CPT.Pirk
Jómunkásember
A kék kondi oldalán van felirat, azt leolvashatod. Valahol pár nF körül lesz, de nagyfeszt tűrő kivitelben. Mellette az ellenállás is kuka, az 0.33Ohm, 2-3W teljesítményű kivitelben.
Ezt a két alkatrészt forraszd ki, aztán ha szakadásmérővel nem mérsz zárlatot a fet lábai között, akkor rendben van. Vigyázz, mert a szakadásvizsgáló feltöltheti a fet gate-jét, kinyitva így a fetet, ami így zárlatot mutathat, holott csak bekapcsolt. Ilyen esetben a gate-et földeld egy pillanatra.
*a D9105 diódát is ellenőrizd szakadásvizsgálóval, mert kicsit kormos. - bár valszeg csak rákerült, nem ő füstölt.
-
bajaki
őstag
válasz
#85619712
#77887
üzenetére
Tökéletes lett a megoldásod, sikerült bekötnöm egy ilyen relét (a beszerzése kissé körülményes volt, a helyi villamossági boltban nem volt, végül egy autóhifikkel foglalkozó helyen "kunyiztam" egyet.
) PS: végül nem ez a jel kellett, elnéztem a bekötési manual-t, hanem a fordulatszám jele.
Nem baj, most már tudom, hogy kell megfordítani a 12V-ot. -
repvez
addikt
valaki használ fusion 360 ast vagy easy eda programot?
hogyan vagy honnan tudok leszedni footprintet és scematick ábrát olyan részegységhez ami nincs benne a libraryban ?
vagy hogyan tudom megtalálni azt ami nekem kell.Mert azt már megtaláltam , hogy 3d-s alkatrészt hogyan tegyek bele, de attól az még nem lesz a kapcsolás része az csak mint különálló 3d-s objektum lesz.
MCP3204/3208 as ADC kéne meg PS3as minijoystick nyomógombbal
illetve arduino micro , de ezt nem tudom, hogy mindegyiknek egyeznek e a lábkiosztásai, mert ha nem akkor eleve el lehet rontani az egész kapcsolást, ha a rajzon jól van de a valóságban meg máshol vannak a lábak. -
-
draco31
veterán
Hello, egy kis bluetooth hangszóró épül.
A hangszóró egy 5.1-es Philips center lesz, elvileg 25W, aztán meg ki tudja.

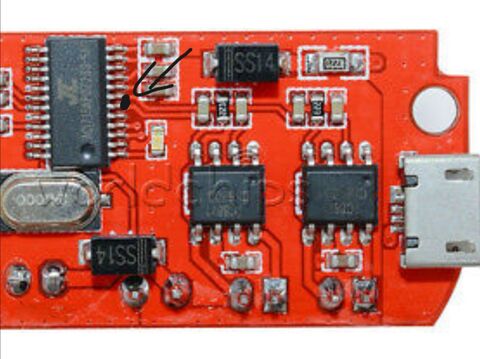

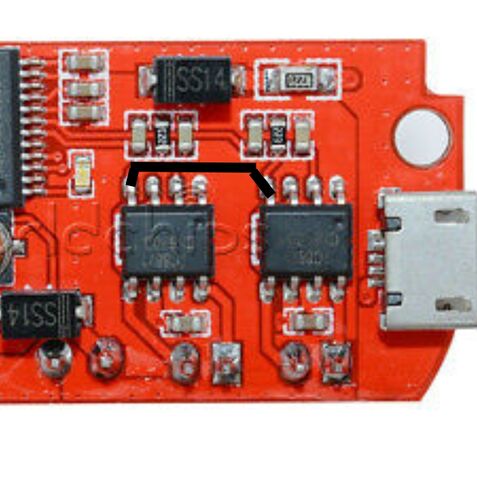

A modul egy ilyen lesz.
Elég jó hangerőn szólaltatja meg, és nem torzít, stb.
Viszont ugye ez stereo, nekem meg 1db hangszóró lesz.
Kétféle egyszerű monósítót találtam.

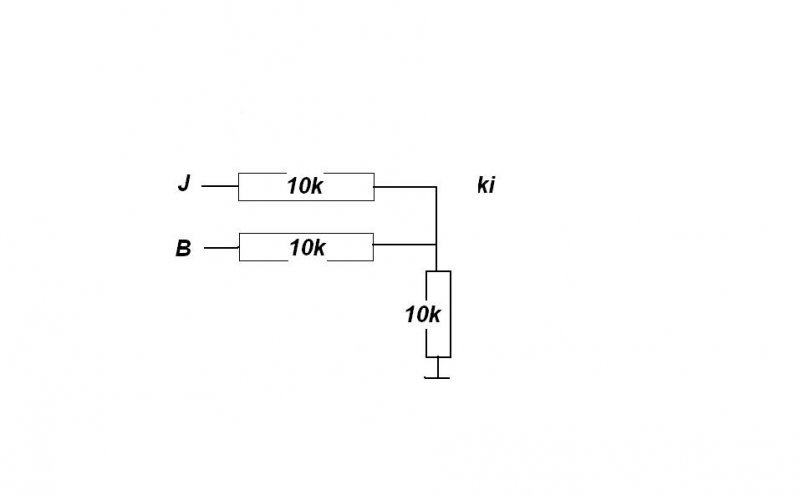

Egyik.

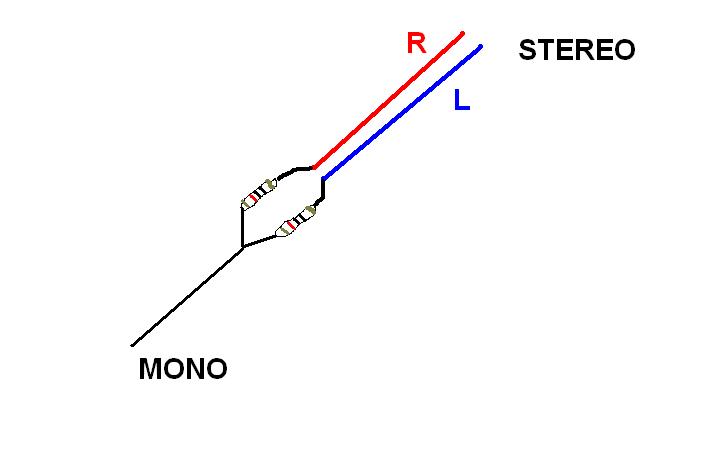

Másik.
Melyik a jobb megoldás?
Illetve számít mekkora az ellenállás? -
PitLee
őstag
válasz
troll81
#77924
üzenetére

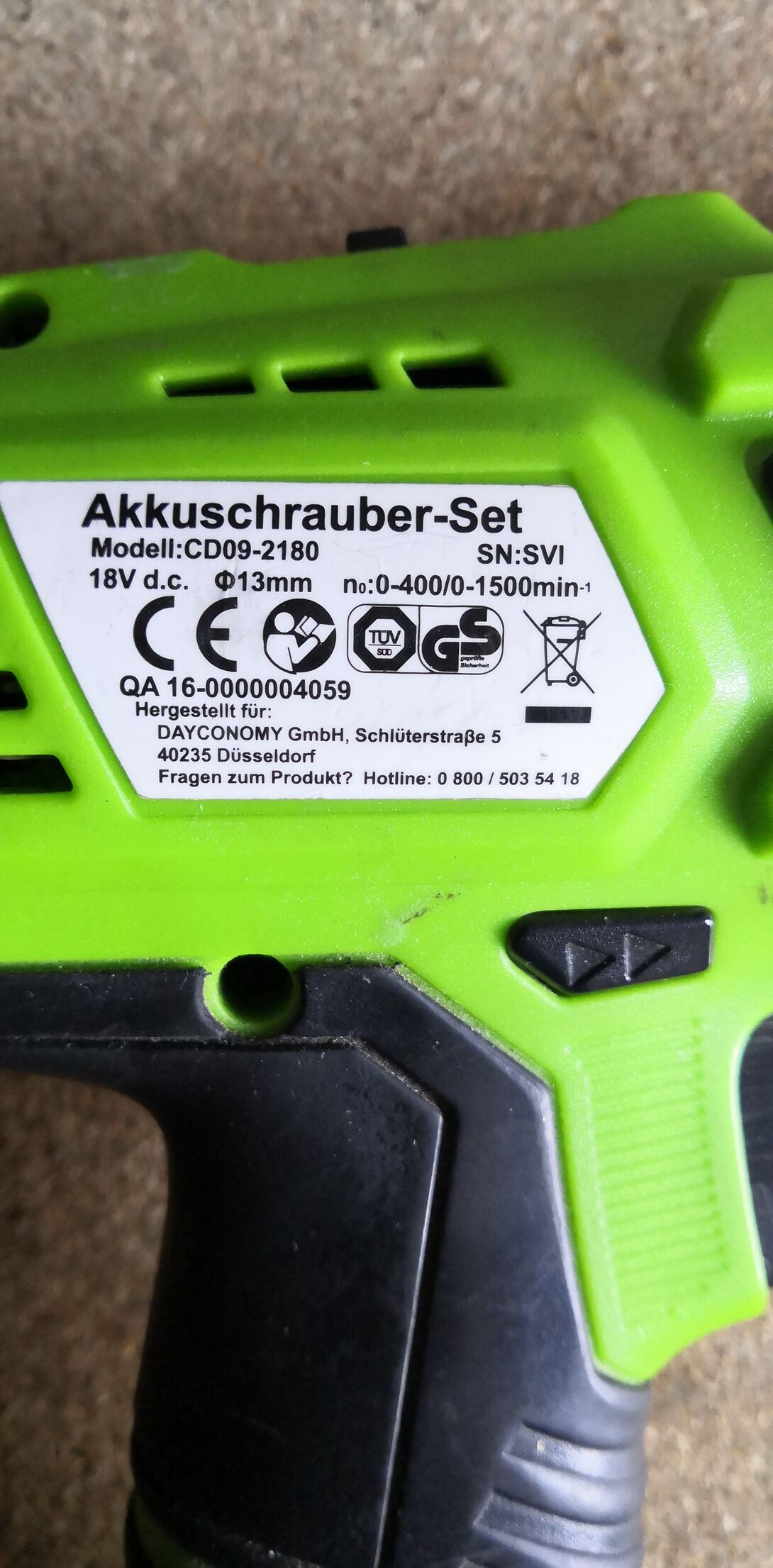

Még egy opció lehet, pl ha veszel egy hasonló elrendezésű aksit, mint pl #77923 PROTRON
videójában a Parkside , meg kell vizslatni, hogy a fém forrfülek elrendezése hasonló-e, mert akkor leforrasztod a panelt és rárakod a tiedet.A Parkside az csak 2Ah lesz, amit te építenél az meg 3 vagy afelett is lehet.
Ui:
van még egy gondolat, de ehhez már nem értek, hogyha a parkside aksiról a csavarbehajtó csatikat leforrasztod és a te paneleden lévőt egy erősebb vezetékkel ráforrasztód működne-e -
darvinya
titán
válasz
troll81
#77926
üzenetére
Legjobb, ha folyasztószerrel kezeled előtte a felületet, utána folyasztószeres cinnel forrasztasz.
Azaz előbb felületre raksz egy kis cint gyorsan, visszhűlés után a vezetőt forrasztod oda.
Nem kell különleges páka hozzá, inkább technika a lényeg és a jó páka fej.
Én kínai 60W-osnak mondott pákával simán megcsináltam károsodás nélkül.
Fejnek 5mm-es ferdére vágott hengert használtam, páka 320°C-on, és említet folyasztószerek.
Vezetőnek 7mm-es cines lap. -
Barret001
addikt
válasz
troll81
#77926
üzenetére
Egy jó erős páka,csiszolás,folyasztószer,ón. Ennyi kell. És a pozitív oldal a veszélyesebb,mert alatta van egy membrán,ami melegedésre átkattan,és úgy marad...(Biztonsági celláknál) Szóval könnyű kinyírni a cellát,ha több meleget kap,mint kellene...
Ezért nem meri senki ajánlani a forrasztást.,mert könnyű tönkre tenni...Kettőt én is túlmelegítettem,mire rájöttem,hogy MI volt az a kattanó hang... Többet a cella nem működik,de egy kis gányolással vissza pattintható a helyére a membrán. DE EZ nem üzemszerű tevékenység...Fog működni,de valószínűleg megváltozik a biztonsági paramétere.Szóval nem ajánlott beavatkozás!Szóval csak saját felelősségre forrasztgatni!
-
-
PROTRON
addikt
válasz
troll81
#77921
üzenetére
Pont hegeszteni szokták őket. [link]
Szerintem jobb lenne ha találnál legalább 15A-es cellákat, akár másik hasonló bolt kínálatába.
Hasonló felújító videókon látni, hogy induláskor érezhető a 10-15A közötti áramfelvétel, tehát nem csak 1-2 ms-ig van jelen, hanem a műszer rendesen kijelzi.
Na most csavarozáskor gyakran előfordul hogy bele lendül a szakembör, aztán csak szórja fel a csavarokat és másodpercenként ki-be kapcsolgatja. Tehát azért kéne a legalább 15A-es cella, nehogy túlmelegedjen.Szerk..
Látom közben találtál 20a-es cellát, maga a paraméterek alapján szerintem megéri a felárat, a márkák közti különbséget nem ismerem. -
#77919
troll81
addikt
Dr. Szilikát
#77917
troll81
addikt
válasz
Dr. Szilikát
#77917
üzenetére
Meg egy kérdés a gyári töltő ugyan úgy feltoti gondolom. Erre esett a választás [link] 10 percet nem lehet használni lassan.
KB hetente használom 1 4 órát. Csak csavarozasra. Erre megfelelő lehet ez a cella? -
#77918
troll81
addikt
Dr. Szilikát
#77917
troll81
addikt
válasz
Dr. Szilikát
#77917
üzenetére
Nagyobb kapacitás érdekében az összes t cserélni szeretném.
-
#77917
Dr. Szilikát
őstag
troll81
#77916
-
#77916
troll81
addikt
Dr. Szilikát
#77915
troll81
addikt
válasz
Dr. Szilikát
#77915
üzenetére
-
#77915
Dr. Szilikát
őstag
troll81
#77914
Dr. Szilikát
őstag
válasz
troll81
#77914
üzenetére
Azon az oldalon a 18650 kategóriában tudsz választani 10-20-30 A terhelhetőséget is.
Szerszámgéphez minél nagyobb ajánlott, nehogy azért nyíródjon ki túl hamar, mert alul lett méretezve. Noha ez függ az igénybevételtől is, természetesen.
Alkalmi használatú gépet elvisznek még a bontott laptopcellák is.
-
#77914
troll81
addikt
Dr. Szilikát
#77912
troll81
addikt
válasz
Dr. Szilikát
#77912
üzenetére
szia ebből cserélhető ha jól gondolom [link]
-
#77913
troll81
addikt
Dr. Szilikát
#77912
troll81
addikt
válasz
Dr. Szilikát
#77912
üzenetére
Cserélni szeretnék mert maga a gép hibátlan
-
#77912
Dr. Szilikát
őstag
troll81
#77908
Dr. Szilikát
őstag
-
-
mezis
félisten
A kisebb méretű relék 100mA körüli árammal működnek, ennyit bőven kiad egy USB aljzat.
Inkább 3V-osat javaslok, +ellenállásal, illetve jobban szétnéznék a komplett modulok között, mert mire összepakolsz egyet, könnyen lehet, hogy annyiért készen kettőt is kapcsz. -
CPT.Pirk
Jómunkásember
1: működhet, de:
-230V-ot fogsz kapcsolni, oda kell figyelni a szigetelésekre, javaslom vegyél ilyen pár száz forintos kötődobozt és abban valósítsd ezt meg.
-a relé ne csak a fázist, a nullát is szakítsa meg.
-a relé + és - lábai közé tegyél egy akármilyen diódát, hogy a tekercs önindukciója ne ölje meg az USB portot.2:
-DC lévén a relé induktivitása itt nem igazán játszik (a fentebb írt dióda itt is kell, minden relére), de a fogyasztása igen , 100..200mA simán meglehet egy relé áramfelvétele. Javaslom, hogy valami egyszerű tranyós vagy mosfetes megoldással kapcsolj egy 12 voltos tápot a reléknek. Már amennyire értem, hogy mit szeretnél. Én fognám azokat a kész modulokat, mert egyébként nem triviális úgy megoldani a késleltetést, hogy bekapcsoláskor késleltessen, de kikapcsoláskor rögtön engedje el a reléket.Egyik itt írt dolognak sem lehet kihatása a zenére.
-
Sziasztok!
Van egy jó régi régi sztereo erősítőm mechanikus kapcsolóval és jó magas üresjárati áramfelvétellel.
Nagyon szeretem, ezért a cseréje nem opció egyelőre.Két dologgal szeretném felokosítani:
1.) Egy TV USB csatlakozója által adott 5V kapcsolhatná be az erősítőt. PL. egy relével.
Szerintem csak egy pendrive meghajtására elég az USB táp, szóval kis áramú relé jön csak szóba.2.) Ha már relé, akkor a hangfalak elé is tennék egyet-egyet, kis késleltetéssel, hogy ne legyen az a szokásos hirtelen pukkanás bekapcsoláskor.
Gondolom, erre nem létezik kész megoldás, így építeni szeretnék egy ilyen kis panelt.
A táp relét ki tudom keresni netről de azt nem tudom, hogy ezek elé szokás-e előtét ellenállást, vagy valami tranyós kapcsolást kötni. Nem tudom, hogy az induktívterheléshez mit szólna hosszú távon a TV USB csatija.
A hangfal relék késleltetésére találtam gyári modult, de csak 12V-osat, ami állítható idejű, de nekem elég pl. fix 1mp, és 5V-ra van szükségem, ha nem akarok egy 12V-os kis tápot is beszerelni mellé.
Mindezt persze úgy kellene, hogy ne legyen olyan szórása, ami a filmbe/zenébe behallatszik.
Bármilyen tippet szívesen veszek.
Előre köszi!
-
#77905
Dr. Szilikát
őstag
scott_free
#77904
Dr. Szilikát
őstag
válasz
scott_free
#77904
üzenetére
Mivel a Li-ion töltésszabályzók általában úgy működnek, hogy az áram "elfogyására" kész jelzést ad, ez bekövetkezik akkor is, ha túl kevés a feszültség. Ennek persze lehetnek bizonyos variációi, de egy lehetőséget feltételezve.
Egy szokványos kapcsolóüzemű áramkörnek mindegy lenne, hogy 22-24 V-ból állítja elő a töltéshez szükséges 21 V-ot, de ha esetleg disszipatív szabályzó, annál már okozhatna túlmelegedést is. Sajnos ezért nem jó ilyen dolgokat vaktában találgatni, hiszen az a biztos, ami közelről vizsgálható, mérhető, melegedés is ellenőrizhető, plusz azok a kis meglepetések, melyek alkalmanként derülnek ki.
-
#77904
scott_free
senior tag
Dr. Szilikát
#77903
scott_free
senior tag
válasz
Dr. Szilikát
#77903
üzenetére
Tehát akkor hiába jelzi, hogy feltöltötte, még sincs teljesen feltöltve?
De gondolom, hogy a 24V meg már sok lenne neki? -
#77903
Dr. Szilikát
őstag
scott_free
#77902
Dr. Szilikát
őstag
válasz
scott_free
#77902
üzenetére
Egy képet látok, amin 18,5 V szerepel, az viszont 5 x 3,7 V névleges feszültségnek felel meg, illetve 5 x 4,2 = 21 V töltési végfeszültségnek.
Bár többet is szoktak ráhagyni, de 22 V betáp is reális hozzá, mivel egy MOSFET szabályzónak elegendő 1 V tartalék, még a vezetéken, illetve az áramérzékelő ellenálláson eső feszültséget is beleszámítva.
Ha ez így van a fizikai valóságban is (5S csomag), akkor viszont 20 V kevés a teljes feltöltéshez.
-
#77902
scott_free
senior tag
Dr. Szilikát
#77901
scott_free
senior tag
válasz
Dr. Szilikát
#77901
üzenetére
Köszi a kimerítő választ.
Nem írtam, de a porszívó akkuja HF-18BAT jelzésű.
Úgy néz ki, hogy feltöltötte rendben.
Garis a készülék, és igazából arra voltam kíváncsi, hogy az akksi vagy csak a töltő romlott el? Ezek szerint ez utóbbi. -
#77901
Dr. Szilikát
őstag
scott_free
#77900
Dr. Szilikát
őstag
válasz
scott_free
#77900
üzenetére
Lehetne éppen baja, ha töltő lenne a külső egység (CV/CC szabályzó), de olyankor a töltésjelző LED is rajta szokott lenni, színváltó LED-ként általában.
De ez a KPTEC-széria csak normál CV-táp, úgy néz ki, a netes infók alapján. A villogó LED pedig a szabályzó külön létére utal.
Tehát, ha az akku (példa kedvéért) 4S Li-ion csomag, aminek 16,8 V a végfeszültsége, akkor sejthető, hogy van közben még egy CV/CC szabályzó is, ami a feszültséget és áramot az akkunak megfelelően szabályozza. A külső adapter pedig csak a "nyers" tápot adja (CV elven).
A példabeli szabályzónak pedig 20 V is elegendő, legyen az PWM vagy disszipatív.
Tehát ez alapvetően úgy működne, hogy egy hozzáértő feltérképezi a pontos felépítést (egyáltalán milyen akku van benne stb.), illetve a hiba okát is, ami lehet csak egy vezetéktörés a csatlakozónál stb., majd annak megfelelően dönt a megoldásról. Vagy beiktat legalább valami műszert stb.
Így csak sejteni lehet, hogy "jó az".
Pedig lehetne okosan is, van egy compaq monitorom valamikor 2000 környékén lett gyártva, jelenleg is üzemel, köszöni jól van. 2 évtized alatt 1 hibája volt, az alsó csövek megadták magukat, elvilágitásos, alul 3 felül 3 cső, csere annyi volt, hogy kiszedtem a kijelzőt és annak szétszedése nélkül, oldalra ki lehetett húzni a csöveket, újra cserélni és öröm-boldogság. Próbáld ezt meg ma eljátszani.
simán meglehetne pedig oldani, hogy a hátlapra hátulról legyenek a ledek felfogatva, és így játszva cserélhető lenne szétszedni se kéne, de nem inkább dobd ki, vegyél másikat.
)
Új hozzászólás Aktív témák
ekkold- 16GB-os SODIMM (notebook) DDR4 RAM bazár - nézz be, lesz, ami kell neked!
- HP 15-af105nh laptop (15,6FHD/AmdQuad/4GB/128SSD/Magyar) - Akku X
- JOYOR S5 Pro 10" Elektromos Roller 26Ah Akkumulátorral Moddolt!
- XPS 13 9310 13.4" FHD+ IPS i7-1185G7 16GB 512GB NVMe ujjlolv IR kam gar
- Megkimélt Apple iPhone 8 Plus 64GB Fekete szinben, 100% akkuval, kártyafüggetlen, garanciával
- HYNIX 2GB DDR3 RAM eladó
- Telefon felvásárlás!! Honor 200 Lite, Honor 200, Honor 200 Pro, Honor 200 Smart
- Apple iPhone 13 Mini 128GB, Kártyafüggetlen, 1 Év Garanciával
- Bomba ár! Dell Latitude 3590 - i5-8GEN I 8GB I 256SSD I HDMI I 15,6" FHD I Cam I W11 I Garancia!
- AKCIÓ! Apple MacBook Pro 16 M4 Pro - M4 Pro 24GB 512GB SSD garanciával hibátlan működéssel
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
