Üdv,
adott egy Hoover akkus porszívó hálózati adaptere, ami úgy tűnik, hogy elromlott, mert nem tölti az akksit.
A típusa: KPTEC K12S220050G. 22V és 0,5A.
Van egy univerzális töltőm itthon, amin viszont csak 20V-ot és 24V-ot tudok beállítani. (az amper 4,5 max)
Kipróbáltam 20V-ra állítva és úgy tűnik, hogy tölti az akksit. (villog a töltést jelző kék led)
Ez rendben van így? Nem lesz/lehet baja az akksinak ettől?Köszi!
-
#77899
person
senior tag
ElektrikusDE
#77660
person
senior tag
válasz
ElektrikusDE
#77660
üzenetére
Na, pár hét problémamentes üzem után úgy tűnik megúsztam a relécserélvel.
Köszönöm mindenkinek!
-
#77897
tillatrilla
senior tag
Dr. Szilikát
#77895
tillatrilla
senior tag
válasz
Dr. Szilikát
#77895
üzenetére
Szia! Köszi!! Kondikat még kiveszem mérés miatt,nem sok van benne szerencsére.Aztán meglátjuk jutok -e vele tovább...
-
CPT.Pirk
Jómunkásember

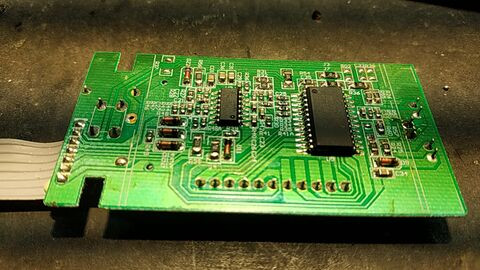

A Pieoenar 800 Watts "Full stereo" autórádió, amiben egy mono erősítő IC foglal helyet és rendelkez "bal", azaz balfasz állító potméterrel.
http://www.szetszedtem.hu/017pieonearautoradiomagno/radiomagno.htm -
#77895
Dr. Szilikát
őstag
tillatrilla
#77890
Dr. Szilikát
őstag
válasz
tillatrilla
#77890
üzenetére
Igen, ezt általában így szokták megoldani több hasonló konstrukciónál is, hogy a kiegészítő panelon van a vezérlő, illetve én is látom keresővel: Flash + EEPROM+ CPU egyben. Azaz szoftver is van benne.
Más kérdés, hogy sok esetben csalóka ábránd a processzorra fogni bizonyos hibákat. De próbálkozni lehet éppen. Elektrolit kondenzátor lehet kapacitásszegény deformálódás nélkül is.
-
CPT.Pirk
Jómunkásember
válasz
#85619712
#77885
üzenetére
Igen, Béka oldala. Bírom nagyon, a szétszedtem írásainak többségét olvastam. Kedvencem nála az "Ákosmesék"
Most megjöttek a mikrofonok Kínából, de ezek USB-sek AGC-t tudó erősítő IC-vel, egész normálisan szólnak. Mondjuk ettől függetlenül majd az egyiket szétszedem, csak itthon hiányzik a céges páka, a céges alkatrészkészlet, stb.
Meg tudom oldani a saját cuccokkal is, csak így kicsit nehézkesebb. -
#77890
tillatrilla
senior tag
tillatrilla
senior tag

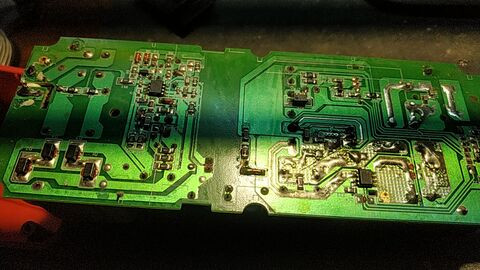

Sziasztok! 12/6 V ,,okos" töltő,Ultimate Speed ulgd 5.0 A1 típus. Hiba jelenség,hogy autó módban elindul a töltés,majd gondol egyet,és kikapcsol. Ezután már csak a motor szimbólumot lehet választani,autó/téli mód csak egy pillanatra villan fel. Aksi hibátlan! Szemre hibás alkatrész,kondi nincs. Valaki árulja el,hogy ebben hol bújik meg az a nevezetes processzor,ami felismeri az aksit,és szabályozza a töltést,mert én nem találom. Igazából proci hibára gondolok,amiért nem akar tölteni rendesen. Van egy ugyanilyen töltőm,elkorrodált a nyák több helyen,szinte használhatatlan,kivenném a procit,és átraknám... köszi előre is!!
-
#77889
tordaitibi
veterán
tornas
#77888
válasz
tornas
#77888
üzenetére
Semmi baja nem lesz, eltekintve az erintkezo hamarabb tonkremegy, a dc iv nagyobb es stabilabb mert az ac konnyen kialszik a nullatmenetnel.
Alakitottam at ilyen pakat, sokat hasznaltam is kinnt terepen autok javitasanal ahol nem volt 230V. A 24 voltot meg egy stepup modul biztositotta.
Egy graetz, egy fet es es a kapcsolo csak a fetet kapcsolja. Igy ac-dc kompatibilis lett. -
#85619712
törölt tag
válasz
CPT.Pirk
#77884
üzenetére
Jé ez még a béka oldala, nagy rajongója vagyok az öregnek.
Az nem lehet, hogy a mikrofonbemenet sziv@t téged? Cseréld meg az 1-es és 2-es pontokat. Valamelyik alaplapon fordítva van bekötve (nem föld-táp-be hanem föld-be-táp). Persze ilyenkor csak a hangkártya tápláljon! Baj nem lesz mert ott a kondi az erősítő kimeneten, az leválaszt DC szempontból. Egy próbát megér. -
bajaki
őstag
Sziasztok!
Motorkerékpárra van egy fokozatkijelzőm, aminek be kell kötni bemenetként a motor vezetékkötegéből az "üres" jelet. Meg is találtam a tárgyban szóló vezetéket/szálat, viszont pont fordítva működik mint szeretném.
A fokozatkijelzőhöz üresben be kellene futnia a 12V-nak, ezzel szemben a motoron az elektronika pont fordítva működik. Üresben 0V van a kábelen, minden más fokozatban 12V.
Ezt kellene megfordítanom.Mivel lehetne ezt szerintetek kivitelezni? Relével? A 12V volt adott az akksiról bármikor, de kapcsolt 12V-ot is tudok húzni a hátsó lámpáról.
Gondoltam arra is, hogy a műszerfal üres visszajelző LED-jére kötöm a bemenetét a fokozatkijelőnek, de az nagyon sok bontással jár, mert pont a másik felén van a motornak...
Ha van valakinek ötlete amit megosztana velem, megköszönném.
-
CPT.Pirk
Jómunkásember
Szerintem meghalt a mikrofon, bár az adatlapja szerint 2..10V között bírnia kell. Azt hiszem az lesz a jó megoldás, ha felteszek egy 3.3V-os LDO-t a táp ágba, és az egészet járatom USB-ről. Most elvileg megjött Kínából pár asztali mikrofon amit szétszedhetek, így van csere mikrofon. Eleve arra készült ez a kis erősítő áramkör, hogy beleteszem a vacak asztali mikrofon alapzatába.
-
CPT.Pirk
Jómunkásember
válasz
#85619712
#77876
üzenetére

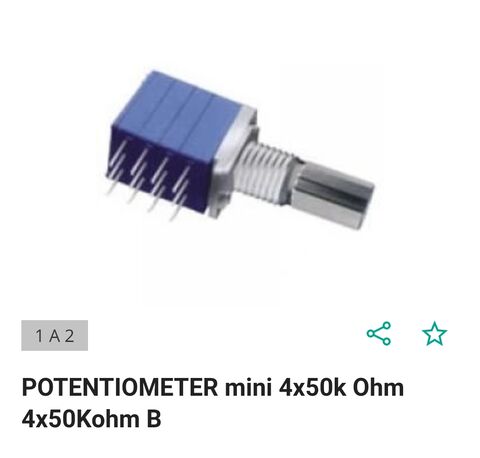

Na ezt kipróbáltam. De nem értem a dolgot mert a potival oda tudom állítani a tápot ahová akarom a mikrofonnak, a tranyónak meg mindegy, viszont sehogy se volt jó. Szerintem földhurok alakult ki, de nem tudom biztosra mert Windows alatt próbálkoztam ahol valami okból az "eszköz figyelése" nem csinál semmit, így csak a hangerő jelző sáv ugrálását láttam.
Azzal is próbálkoztam, hogy honnan kapja a földet az áramkör, hogy a hangkártyából vagy az USB aljzatból, de nem láttam különbséget.
PROTRON: egy régi, PCI-os Audigy1-es. Most már csak PCIe van az alaplapon. Mondjuk megérett a pihenőre, mert bár Linux alatt gond nélkül tudtam és még mindig tudnám használni, de Win10 alatt állandó kínlódás volt olyan drivert felrakni hozzá, amivel meg is szólal, legalább a következő nagyobb W10 frissítésig...
-
PROTRON
addikt
válasz
CPT.Pirk
#77874
üzenetére
Nem írtad hogy milyen a "megszokott" hangkártyád, tehát hogy milyen csatlakozója van.
Nem lehet hozzá akár pcie adaptert venni? Hátha olcsóbb minőségromlás nélkül...én most vettem pcie x4-->x16-ra "riser" adaptert, potom 19 usd volt szállítással együtt eboyról, pedig alapvetően nem lehet kapni, mert x1 meg x16-os input oldaliakkal vannak tele a boltok. -
CPT.Pirk
Jómunkásember
Na ilyennel se találkoztam eddig. Miután az új alaplapomba már nem lehet betenni a megszokott hangkártyámat, rámentem az alaplapi realtek hangkártya használatára és rádugtam a mikrofon erősítőmet is.
Aztán szembesültem vele, hogy csak fullra kitekert potival van valami hang, aminek az az oka, hogy 1.4V-nál többet nem ad ki a hangkártya tápnak. Más alaplapoknál, hangkártyáknál ugyanez 3V vagy felette van, ott működik is jól ez az áramkör, jut elég táp a kapszula mikrofonnak.
Szóval vagy veszek egy USB-s mikrofont, vagy egy dzsunka USB-s hangkártya jellegű cuccot, vagy egy új, PCIe-s hangkártyát... Ehh.
-
quigon
tag
Azon még nem gondolkodtam. Volt egy, már nem használt 3d nyomtatóm meg motorok, alkatrészek. Arra gondoltam, hogy a kidobás helyett felhasználom valamire. Szeretem ezt a technikát. Pénzt nem fogok vele keresni hát marad hobbinak.Ha ez kész, van még egy másik masinám (CNC 3018) lézerrel. Ezt akarom átalakítani, hogy sokkal nagyobb legyen és veszek egy erősebb lézert hozzá.
-
-
quigon
tag
Hello!
Csináltam egy rajzoló masinát. Ezekből áll: 2 nema 17-es léptető motor, 1 arduino uno, 1 cnc shield és 1 mikro servo. Az alkotója azt írja a táp legyen 12 v 2A vagy erősebb.
A kérdésem, hogy a táp helyett használhatok egy 3d nyomtató tápot ami 12V 20 A?
A pontos alkatrész lista itt megtalálható: https://www.youtube.com/watch?v=XYqx5wg4oLU
A válszt előre is köszönöm. -
Truman
senior tag
válasz
#90088192
#77861
üzenetére
5,35 V terheletlenül a táp.
Mennyi amúgy ezeknek a ledeknek az élettartama?
2018 őszén lett vásárolva a készülék. Azóta folyamatosan megy. Van rá kötve egy külső vinyó, arról megy a torrent seed.
Fura hogy 2 led is kiégett. Van egy a logónak és egy állapot jelző. Azt nem tudom, hogy mennyi különbséggel, mert a tetejét leragasztottam, mert brutális nagy fénye volt.
Két színű led 3 lábas amúgy, ha kikapcsolom a BOX -ot pirosan még világít. -
Truman
senior tag
Sziasztok!
Van egy Mecool BB2 TV BOX -om és kiégtek benne a ledek. Kell azzal valamit csinálni? Nem árt áramkörök stabilitásának, ha hirtelen megszűnik egy fogyasztó?
Az utóbbi időben azt vettem észre, hogy magától újraindul, az egyébként folyamatosan üzemelő BOX. Hetente kétszer-háromszor, de sosem olyankor mikor filmet nézek vele. Onnan veszem észre hogy a fő menü fogad. Lehet ennek köze a ledhez? -
Mértem még.
A tápot külön indítva, az elindul. De furán. Azaz, ugye ha terhelés nélkül indul, és 130ms-on belül nem áll fel a táp, akkor a NCP1271 letilt. Ennek ellenére, ha magában van a táp, de beszúrom neki az 5V-ot a S/B bemenetre, akkor a 24V-on jelenik meg 12... A 24-n semmi.
Gondolom ez az IC tiltása lehet, mert a FET-en, amivel kapcsolgatja a trafót, egy pillanatra megjelenik a feszültség, amivel kapcsolja.Ugyanakkor ha a táp rá van dugva az alaplapra, akkor semmilyen feszültség nincs sem a 12, sem a 24-en. Kérdés, hogy mi lehet ez? Az alaplap a ráadott 12-24V-okat nem rántja le, és a táp sem, ha a kimeneteire adok megfelelő feszültséget. Jó lehet a táp, és az alaplap hibás? Erre több dolog is utal, de nem vagyok benne biztos, hogy a táp jó. (Alaplap 10 ezer körül van, az beleférne.)
-
#77858
Dr. Szilikát
őstag
DonThomasino
#77857
Dr. Szilikát
őstag
válasz
DonThomasino
#77857
üzenetére
Ha mozgatod csipesszel lengővezetéket és arra reagál, kimutatható a vezeték törése, ami gyakoribb hibának mondható. De ahhoz "hangot" is lehet kötni a hangszóróra és közben piszkálni, nyilván zárlatot nem okozva.
Csak ne tévesszen meg, amikor mozgatjuk a membránt és az indukálódó feszültség visszahat a műszerre és azt hinnéd, hogy szakadozik, pedig csak a feszültséget jelzi.
Vagy lehet sérült, megégett, szétesett belül a lengőcséve is, ami már nagyobb gond. Ha amiatt recseg.
-
#77857
DonThomasino
veterán
DonThomasino
veterán
Van 2 recsegő hangszóróm, ami feltehetően rossz, recseg.
A probléma ellenállás méréssel igazolható ? -
válasz
Jarod1
#77853
üzenetére
Ezt írtam

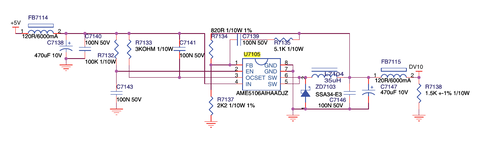

"Kivettem a FB7115 tekercset, a diódán megszűnt a zárlat.
Ez az áramkör a DV10 tápot adja, az 1,1V kb. közvetlen a MTK procira. Van ott vagy 8db. hidegítő kondi, 1uF meg 100nF-ek . 1 kivételével mindet megtaláltam (csomó nincs jelezve a layout-on, köszi Philips), levettem, nem szűnt meg a zárlat."
Szóval a zárlat (ha van) a DV10-en lesz.2 dolgot nem értek :
- hogyan lehet jó az 1,1V, ha 0,005ohm körül mérek az 1V kimenet és a föld között
- Mivel a standby-t nem 3,3V-ra, hanem 5V-ra húztam, az mennyire ölhette meg a procit? (MT8222 van benne, elvileg a standby az egyik GPIO kimenet, ami fel van húzva ellenállással 5V-ra.) -
#77852
hcl
titán
tordaitibi
#77851
válasz
tordaitibi
#77851
üzenetére
OK
Első körben kidobom belőle, meglátjuk, mi lesz. Amúgy igen, PAC007 / TDA7386 van benne, 4x40W.
Meg megnézem, mi van a kimeneten.TV téma (mindig a Philips 32PFL3605H/12).
Kötöttem neki 12V, 5V, 24V a táp kimeneteire, de nem indul. Sem a standby-t felhúzva 5V-ra, sem másképpen. A készenléti LED villan egyet, amikor adok rá feszültséget.
A Tanyán talált leírásból kiindulva, rámértem az U7015 kondijaira. ZD7103 zárlat! Örültem.
Levettem a diódát, IC-t, kondikat, mindent, még mindig zárlat. Kivettem a FB7115 tekercset, a diódán megszűnt a zárlat.
Ez az áramkör a DV10 tápot adja, az 1,1V kb. közvetlen a MTK procira. Van ott vagy 8db. hidegítő kondi, 1uF meg 100nF-ek . 1 kivételével mindet megtaláltam (csomó nincs jelezve a layout-on, köszi Philips), levettem, nem szűnt meg a zárlat.
Az 1,1V viszont megvan az IC kimenetén... de ha zárlat van, akkor hogyan... nem melegszik semmi (mondjuk az lehet azért, mert nem indul el semmi? a panel tápja 12V lenne, az meg ugye nincs.)
Most akkor mi a franc lehet ez? Proci halál? Vajon a táp jó lehet akkor? (Alaplap sokkal barátibb áron van, mint táp... ) -
#77851
tordaitibi
veterán
hcl
#77842
Jellemzoen bridge a vegfok, azt ugy lehet elkuldeni ha barmelyik hangszorokimenet veletlenul a testre er egy pillanatra. Mivel nincs kimeneti csatolo elko, feltapfeszultsegen vannak a kimenetek es az ilyen zarlatra nem mukodik a beepitett vedelem.
Ha ez tortent, akkor a kimenet kiul +12 voltra mert a tularamtol atut a felso tranzisztor, addig nincs gond amig a tok standbyba (vagy nincs rajta a hangszoro) van mert a jo also tranzisztor zarva van. Viszont ha megkapja a bekapcs. jelet, az also tranyo beallna feltapra, 6 voltra, a felso meg erre raengedi a 12 voltot. Olyan felzarlat feleseg lesz.De lehet gerjedes is amitol abnormalisan nagy aramot vesz fel az ic.
-
Agostino
addikt
válasz
PitLee
#77846
üzenetére
igen, ez lesz az, ezt megtaláltam én is, csak számot és egyebet nem láttam, azt hittem ez még kevés a sikerhez : )
leweegee2 - holnap szétszedem majd és referálok, igazából nekem ide egy sima piros színű billenőkapcsoló is tök jó lenne, gondolom csak az lényeg, hogy annak is négy lába legyen. a mostani fedőgomb ami ez előtt van, iszonyatosan elkopott, semmi értelme megtartani.
-
-
Agostino
addikt
-
válasz
#85619712
#77840
üzenetére
Közben kijött. És leesett, mi baja.
A végfuck melegszik. Nem kicsit. Alapból ha a 12V-ra adok tápot, akkor semmi nem történik, de ha az always on 12-re, akkor melegszik a végfok, és lerántja a 40W-os tápom.
Na most jól gondolom, hogy ha csak az melegszik, de amúgy semmi más nem füstölt (csak az az 1 bizti), stb., akkor a végfok IC lesz halott? És valaki már forrasztgatta is.
Gondolom ki kéne vennem... -
#77839
hcl
titán
tordaitibi
#77837
válasz
tordaitibi
#77837
üzenetére
Ja, én is megtaláltam közben ezt a Tanyán
Frankó service manual, van benne egy layout, azt' annyi (Közben meglett a másik is... abban van is valami.)
És akkor ebből találjam ki, hogy mi okozza a zárlatot a táp és a föld között -
#77837
tordaitibi
veterán
hcl
#77834
-
válasz
#85619712
#77835
üzenetére
A tulaj csinálta. Persze meg se mukkan.

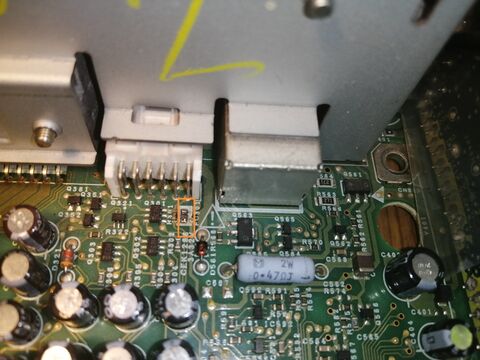

FO-nak néztem ez alapján, de élőben látszik, hogy FC301.Tamiya, egy japán cég, modellező/makett cuccokról ismert errefelé (én úgy 20-30 éve hallottam róluk először
) Ez a csati ismeretes Tamiya csatlakozó néven, persze van rendes neve is. -
#77834
hcl
titán
Donki Hóte
#77832
válasz
Donki Hóte
#77832
üzenetére
Ja, ha van forrfülesed
@lewegee : Tamiya

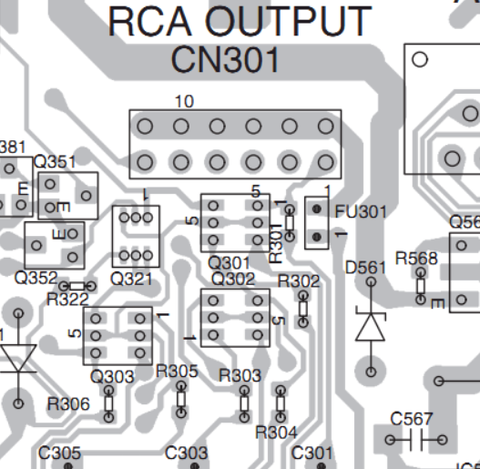

Emberek! Milyen alkatrész-pozíció neve lehet "FC"? (C... R... és van egy FC. Ez elégett. Pioneer DEH-P800BT autórádió...)
-
#77833
#85619712
törölt tag
Donki Hóte
#77832
#85619712
törölt tag
válasz
Donki Hóte
#77832
üzenetére

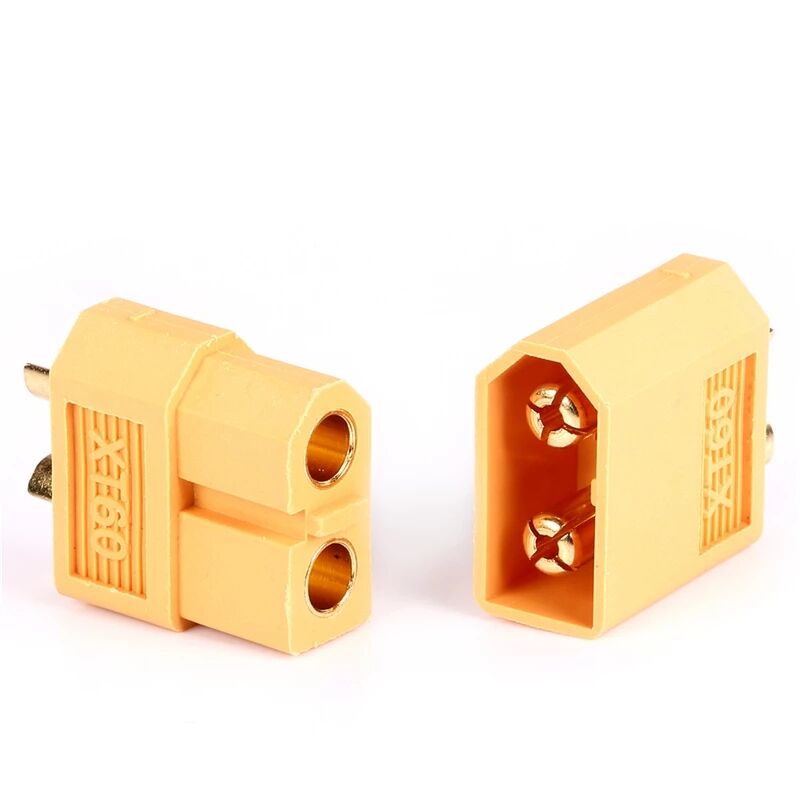

Én ilyen csatikat rakok a fúróba, egyszerűen széthúzom és a töltőbe lévő ellnpárjába dugom amikor tölteni kell, 60A bírnak, ilyen célra bőven elég. -
#77832
Donki Hóte
veterán
hcl
#77831
Ha nem forrasztod meg így az összes rugót, akkor a sorban egyel előbb lévő rugó kezd melegedni
Ehelyett a tartó helyett (nagy áramú terhelés esetén) az is jobb, ha a forrfüles akkukat közvetlenül összeforrasztod és szigszalaggal rögzíted a csavarhúzó aljára.
Nyilván ebben az esetben kicsit nehezebb lesz egy normál töltővel tölteni őket, de némi vezetékezéssel megoldható
-
#77831
hcl
titán
Donki Hóte
#77830
válasz
Donki Hóte
#77830
üzenetére
Vezeték gányolása a rugó elem felőli végére?
-
#77830
Donki Hóte
veterán
Gézengúz
#77826
válasz
Gézengúz
#77826
üzenetére
Az a fekete műanyag akkutartó csak 1 amper terhelésig használható, ha több áramot akarsz kivenni az akkukból, akkor elkezdenek melegedni a rugók, megolvasztják a fekete műanyag házat, kifordul a rugó és kampec
Nekem a héten olvadt el egy ilyen tartóban az egyik rugó mögött a műanyag.
-
#77829
Dr. Szilikát
őstag
PitLee
#77827
Dr. Szilikát
őstag
válasz
PitLee
#77827
üzenetére
B01 szekció az alaplap része, ahol a tápegység üzemi 12 V-jából konvertál le feszültségeket. A tápegység 3,3 V készenléti feszültséget ad és az alsó 2. pont magas szintjével (3V) lehet indítani a 12 / 24 V tápot.
Amiről az előzményben volt szó, másfajta tápegység, ennél 5V a készenlét, valamint 12 / 24 V üzemi. Az inverter ezektől független. Itt is van egy indító magas szint, (S/B) 5V.
-
#77826
Gézengúz
addikt
Dr. Szilikát
#77825
Gézengúz
addikt
válasz
Dr. Szilikát
#77825
üzenetére
Valahol sejtettem én, hogy a legegyszerűbb lett volna az akku aljára fogatni egy 3-as ilyet [link]
És a Li500-al meg töltögetni a cellákat.
-
#77825
Dr. Szilikát
őstag
Gézengúz
#77823
Dr. Szilikát
őstag
válasz
Gézengúz
#77823
üzenetére
Ezek a lehetőségek vannak, vagy legalábbis jut eszembe, ami szerepelt itt, ∆ - BMS is jó lehet, mármint nem balanszírozásra, de legalább azt kivédi, hogy bármelyik cella 2,5 V alá menjen terhelés közben, amitől károsodhatna.
Csak a rajta lévő MOSFET-ek bírják elviselni a gép áramát.
Ha nem használsz BMS-panelt, hanem elkezded anélkül tölteni 12,6 V-ra, az még nem feltétlenül vészes, mert a Li-ion celláknak van bizonyos önkorlátozó hatása, ami segíti abban, hogy a soros körben beálljon egyformán 4,2 V-ra. De ezt csak a jó állapotú cellák tudják.
Merülés közben pedig nem vészes az aszimmetria, de a 2,5 V alá merülés viszont probléma.
Egyszerű csavarhúzónál, ami szimpla cellás (esetleg csak párhuzamos), ott még lehet is érezni az erő elfogyását, ezért védelem nélkül is jól használható, ha nem kínozom tovább, ezen a ponton.
Soros csomagnál ez már problémásabb, mert a leggyengébb cellán még át is fordulhat polaritás, miután "összeesett".
-
#77823
Gézengúz
addikt
Dr. Szilikát
#77819
Gézengúz
addikt
válasz
Dr. Szilikát
#77819
üzenetére
A cellák tökéletesek, az általam árultak. Azon kívül, hogy lassan elmásznak a feszültségek egymáshoz képest, nincs velük gond. Linkelsz egy erre a célra való olcsó megoldást?
A cellák nem laposan egymás mellett, hanem háromszögben vannak, így is éppen csak beférnek. -
#77822
hcl
titán
Dr. Szilikát
#77821
válasz
Dr. Szilikát
#77821
üzenetére
OK, köszi
Akkor itt tápcsere lesz, mert én sem tudom Hétvégén kap 12-24-5V-ot, aztán ha hajlandó elindulni, akkor veszek bele egy tápot. Amennyire tudom, ez egy gyakori típus, csak nem találok senkit, aki valaha is látott ilyet.
Az a bajom, hogy a táp 18 ezer, és leginkább egy törött ilyen TV kéne, csak senki nem adja el, mindenki kidobja. Adok-veszek csoportokban meg lehülyézik azt is, aki keres, meg aki hibásat adna el. -
#77820
hcl
titán
Dr. Szilikát
#77819
válasz
Dr. Szilikát
#77819
üzenetére
Csak akkor azt nem értem, hogy mi lehet a hiba oka? :S Már feltételezve, hogy a táp rossz, és nem az alaplap.
-
#77819
Dr. Szilikát
őstag
hcl
#77816
Dr. Szilikát
őstag
Pedig az eléggé adja magát, a készenléti táp IC sem menne az önmagának transzformált segédfeszültség nélkül, viszont ugyanaz látja el a másik kettő IC-t is a Q903-on keresztül, amit az optocsatoló indít és így tovább. Ezek mind lekövethető dolgok.
IC909 az aktív PFC meghajtója, anélkül nem is emelkedhet feljebb a 320 V, illetve készenlétben sem kell működnie.
Az inverter trafója itt független meghajtást kap a primer DC-ről, külön tranzisztorokkal (Q801/802). Ezek működése nélkül elvileg "csak" a háttérvilágítás állna le.
#77807 Gézengúz
Ha nem egyforma a cellák belső ellenállása, elhasználódása, illetve van közötte nagyon gyenge cella, azon az egyszerű, olcsó balanszer nem segít. Még egy aktív is csak annyit tud tenni vele, hogy lassú kiegyenlítést végez közöttük, órák alatt.
Vagy lehetne használni a "Li-ion buzzer" nevű eszközt, vészjelzésre legalább, túlmerítés ellen.
#77808 Donki Hóte
Az is csak egyszerű ellenállásos kisütő, 4,2 V alatt nem csinál semmit a cellákkal. 102 azaz 1k ellenállások, kettesével párhuzamosan, cellánként 500 ohmot kapcsol rá, de csak 4,2 V felett. Panel többi része természetesen a szokásos BMS.

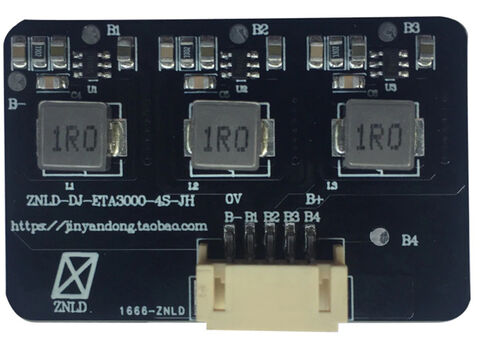

Kapcsolóüzemű aktív balanszer egyebek mellett ilyen szürke induktivitásokról ismerhető fel (1R0 / 1 μH):

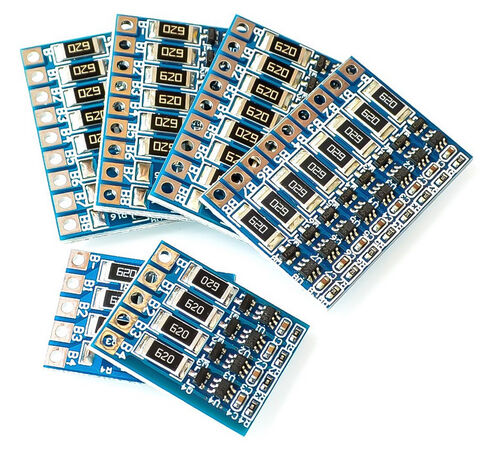

Az egyszerű "balanszer" meg csak ennyi:
-
#77817
PitLee
őstag
Donki Hóte
#77805
PitLee
őstag
válasz
Donki Hóte
#77805
üzenetére
Rajzot nem találtam, csak ezt az oldalt, de ezt gondolom te is megtaláltad.
http://www.totlogcon.com/lp838/index.htm -
#77816
hcl
titán
Dr. Szilikát
#77802
válasz
Dr. Szilikát
#77802
üzenetére
Ja, meg akkor hogyan volt meg a 12V, ha a standby-t ráadtam? Meg le kéne rántania a tápot, amikor kintről rákötöm a 12V.
A hétvégén megcsinálom, hogy adok neki 5-12-24V külső tápról.
Na akkor.A TPM4.1-el egyezik nagyrészt a táp.5V standby megvan.A C907 220 pufferen 320V, kérdés, hogy azért, mert hibás a PFC, vagy mert amúgy sincs több, ha kikapcsolva van a TV? IC909 tápja nincs. IC902 tápja nincs. T901 primeren a 24V földjéhez képest 18V körül mérek. Viszont a 12-24V egyszer sem jön meg egy pillanatra sem, akkora sem, amikor áram alá helyezem a TV-t. -
Hujikolp
őstag
válasz
#68216320
#77796
üzenetére
Milyen áramkörben szerepelnek ezek? Publikus?
Az LVC adatlapból (NXP):
Inputs can be driven from either 3.3 V or 5 V devices. This feature allows the use of these devices as translators in mixed 3.3 V and 5 V applications. Magyarán, 3.3V mellett tudod a bemenetét akár 5V-os jellel is vezérelni. Kimenet pedig Vcc feszültségű.HC(T) tápfeszültségei: HC támogatja a 3.3V tápot (2-6V), a HCT csak az 5V-ot (4.5-5.5V).
bemeneti jelek: HC-nél:
• For 74HC02: CMOS level
https://eu.mouser.com/datasheet/2/916/74HC_HCT02-1517193.pdf
Ezek szerint, neked a HC-s lenne jó: (mind van a HESore-ban)
1. 74LVC86 -> 74HC86 SMD
2. 74LVC574 -> 74HC574 SMD
3. TLV74333PDBVR -> MIC5504-3.3YM5-TR -
#77813
#85619712
törölt tag
Donki Hóte
#77812
#85619712
törölt tag
válasz
Donki Hóte
#77812
üzenetére
Sok sikert az átépítéshez, megéri szöszölni vele majd meglátod.
Ami még eszembe jutott az a tápegység, egy 12V-5A minimum kell, legyen tartalék.
A két potit esetleg egy ilyen megoldással tudnád kiváltani, a két sztereó potit kiforrasztod, és átvezetékeled egy ilyenbe:
-
#77812
Donki Hóte
veterán
#85619712
#77811
-
#77811
#85619712
törölt tag
Donki Hóte
#77810
#85619712
törölt tag
válasz
Donki Hóte
#77810
üzenetére
NJM2114D is jó, de azt se nagyon találok itthon. Annyit tudsz tenni, hogy kiszeded a jelenlegi ic-ket foglalatot raksz a helyükre, majd abba vissza az ic-ket. Ha megjött az új, ki tudod cserélni anélkül, hogy atomjaira kelljen szeded megint.
-
#77810
Donki Hóte
veterán
#85619712
#77809
-
#77809
#85619712
törölt tag
Donki Hóte
#77805
#85619712
törölt tag
válasz
Donki Hóte
#77805
üzenetére
A poti részt passzolom, de pár dolgot tudsz tenni, hogy vállalhatóbb legyen e kütyü.
1. Ahogy te is írtad, a szűrőkomdi cseréje 2200uF-->4700uF helyhiány miatt csak fektetve fog beférni.
2. A kondi két lábára egy 18pF kerámia kondi, kiszűri a táp felől érkező esetleges nagyfrekis zavarokat.
3. A bemenő csatoló kondik cseréje, 2,2uF-->4,7uF több mélyhang reményében.
4. Közvetlen odavezetett föld a műveleti erősítő és a táp aljzat között. Elég kacifántosan jut el a föld a műveleti erősítőkhöz, két darab vezetékkel sokat lehet javítani az összképen.
5. Ami a legfontosabb, a műveleti erősítők cseréje, JRC4558D-ről JRC2114D-re.
-
#77808
Donki Hóte
veterán
Gézengúz
#77807
válasz
Gézengúz
#77807
üzenetére
3 cellához való 18650 battery balancer.
Létezik olcsóbb, de ez 3 cellához van méretileg kialakítva, kevesebb a szerelési gond vele.
-
#77807
Gézengúz
addikt
Dr. Szilikát
#77802
Gézengúz
addikt
válasz
Dr. Szilikát
#77802
üzenetére
Hello.
Régebben csináltam egy átalakítást NiCd akksisról 18650-re.
9.6V Bosch csavarozó, de nincs benne elektronika, csak kimért 12.6V és simán sorbakötött 3 cella. Elmásznak a feszkók.
Egy olcsó balanszirozo elektronikát mutatsz hozzá Aliról?
Köszi. -
#77806
hcl
titán
MasterDeeJay
#77803
válasz
MasterDeeJay
#77803
üzenetére
Szerintem semmivel. Amennyire én tudok hőlégezni, azt vettem észre, hogy valami lehetetlenül alacsony légsebességeket kell választani, hogy ne repüljön el a cucc. (Vagy csak az Aoyue 906 ilyen szeles.) Ugyanígy a hőfokokat is sokkal lejjebb kellett vennem, hogy ne süssek meg semmit.
Kaptonszalag használatos egyébként ilyenre, az hőálló, azzal leragaszthatod, amit nem akarsz fújkálni. (Pl. gyárakban a kemencében forrasztott műanyag csatlakozókat szokták megvédeni vele.)
-
#77805
Donki Hóte
veterán
Lenne valakinek kapcsolási rajza egy Lepy LP-838 típusú 2.1-es kis erősítőhöz?
Kicsit modifikálni szeretném, mert most a Volume potméter és a sub csatorna potmétere egymástól függetlenül működik. Ez azt jelenti, hogy hiába tekerem le a Volume potmétert nullára, a sub potméterével ettől függetlenül rá tudom adni a sub csatornára hangerőt
Szóval állandóan kell tekergetni mindkét potit ahhoz, hogy be tudjam állítani megfelelő hangerő szintet.
Na, ezt szeretném kiküszöbölni, a sub csatorna potméterét a Volume gomb után szeretném kötni, vagyis ha letekerem a Volume gombot, akkor a sub csatorna se szóljon.
Szétszedem, mert kicsit brummos, ezért plusz szűrőkondit kötök a tápfeszre, tehát lehet, hogy kapcsolási rajz nélkül is át tudnám kötni a potmétert, de azért szeretném előre megnézni a kapcsolási rajzon, hogy mi vár rám szerelés közben
-
#77804
hcl
titán
Dr. Szilikát
#77802
válasz
Dr. Szilikát
#77802
üzenetére
Közben megint nincs se 12, se 24V. Az IC901 tápja megvan, a 902-é nincs.
Előtte még nem tudtam mérni, hogy egyáltalán a trafóig eljut-e a fesz.
Adtam neki 12 és 5V-t, standby felhúzva 5V-ra, de semmi.
Mondjuk ha 24V nincs, akkor nem kéne elindulnia, ezt pont megtaláltam.
Jól gondolom, hogy ha nem rántja le a bekötött 12V-t, akkor nem lesz gond az alaplappal, csak a táp hibás? -
#77803
MasterDeeJay
veterán
SMD forrasztásnál mivel rögzítsem le az adott alkatrészt hogy a forró levegő ne fújja le a helyéről?
Ramokat próbálok javítgatni, de van hogy nem tudom lefogni az alkatrészt tűvel sem mert felmágneseződik vagy nem tudom és felmegy a tűre.
Illetve smd kondiknál hogyan jelölik a polarítást?
Yihua 898D eszközöm van. -
#77802
Dr. Szilikát
őstag
Szipi
#77801
Dr. Szilikát
őstag
Decoupling vagy bypass kondinak mondják angolban a szűrő / hidegítő kondikat, tehát ami jellemzően GND-re zárja a zajt / AC-t. Coupling a csatolókondenzátor jelátvitel, DC-leválasztás, ilyesmi.
Ami a lényeg, hogy DC-konverter kimeneti szűrőiként szerepel és végeredményben a melegedésből is lehet majd következtetni, üzem közben, hogy mennyire sikerült jól (az ohmos összetevőn hőt termelnek az impulzusok). Nyilván működjön és a hőmérséklet is legyen elfogadható, azután mehet elvileg.
#77795 PROTRON
Lehetne tölteni cellánként 4,2 V helyett mondjuk 4 V-ra, hátha úgy jobban kímélődne. Vannak most már ilyen aktív balanszerek is:
https://www.aliexpress.com/item/1005001408426052.html
Az egyszerűbb balanszereken csak ellenállás van, amit 4,2 V felett rákapcsol és visszameríti, de csak 4,2 V-ra, bármelyik cellát. Az aktív balanszer ennél trükkösebb, ahogy a Youtube videókon is látszik, képes egyforma szintre hozni a cellákat akkor is, ha lejjebb vannak merülve és a töltést nem elfűti, hanem átmozgatja egyik cellából a másikba.
Soros cellák lévén (DC-eltolás) a töltést impulzusokkal, illetve kondenzátoron átcsatolva lehet "odébb tenni", bár alaposabban még nem tanulmányoztam, noha nem tűnik bonyolultnak.
#77794 hcl
Trafónál ez úgy nem működik, hogy egyik szekunder mondjuk lehúzva zárlatba, másik meg adja le a normál feszültséget. Ha egyiken zárlat van, attól leáll a primer vezérlés.
Szakadás lehet esetleg az útvonalban vagy kondenzátor kiszáradása miatt nem pufferel.
-
#77801
Szipi
aktív tag
razorbenke92
#77800
Szipi
aktív tag
válasz
razorbenke92
#77800
üzenetére
Akkor működhet ezekkel a kondikkal?
Jó lenne tartósan megoldani nem csak pár óráig/napig aztán varázsfüst.
Igazából először csak 1-1 (CPU/GPU) NEC/Tokin-t akarok kicserélni a 4/4-ből és meglátom mi történik, sokaknak ennyi is elég volt.
Új hozzászólás Aktív témák
ekkold- 16GB-os SODIMM (notebook) DDR4 RAM bazár - nézz be, lesz, ami kell neked!
- HP 15-af105nh laptop (15,6FHD/AmdQuad/4GB/128SSD/Magyar) - Akku X
- JOYOR S5 Pro 10" Elektromos Roller 26Ah Akkumulátorral Moddolt!
- XPS 13 9310 13.4" FHD+ IPS i7-1185G7 16GB 512GB NVMe ujjlolv IR kam gar
- Megkimélt Apple iPhone 8 Plus 64GB Fekete szinben, 100% akkuval, kártyafüggetlen, garanciával
- ÁRGARANCIA!Épített KomPhone i5 10600KF 16/32/64GB RAM RX 7600 8GB GAMER PC termékbeszámítással
- DELL T40 EMC Szerver
- Windows, Office licencek kedvező áron, egyenesen a Microsoft-tól - Automata kézbesítés utalással is!
- AKCIÓ! HP USB C G5 Essential (5TW10AA) dokkoló hibátlan működéssel garanciával
- Microsoft Surface Laptop 3 - 15 col - Fekete
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
