#85619712
törölt tag
válasz
Barret001
#79799
üzenetére
Ha li-ion és 3 cella sorosan, akkor 12,6 volt kell neked, ha a jelenlegi solar töltő 14.4 voltos, akkor három dióda sorban az mínusz 1,8 azaz pont 12,6 jön ki.
De fingom sincs ez képes e így li-ion cellát tölteni... Lehet nem fogod megúszni, valami töltésvezérlőt venned kell... Mit szólsz ehhez? Ez pont azt tudja ami neked kell. Balancered és/vagy BMS van az akkukhoz? -
#85619712
törölt tag
válasz
Barret001
#79797
üzenetére
Én egy ilyet használok régóta, ezzel mindent is fel lehet tölteni, plusz megölhetetlen, nekem legalábbis nem sikerült (még)
A bemenetre bármit rá lehet kötni ami egyenáramot ad, a kimenetre meg lúgos, savas, nicd/nimh li-ion/polimer vasfoszfát akkut köthetsz, van cc/CV mód, meg az anyám tudja még mi... párszor már ajánlottam itt másoknak, irtó hasznos kütyü. De ez is relatíve sok pénzbe kerül, és házilag nehéz megcsinalni, olyan megoldást sajna nem tudok neked ajánlani.
-
Barret001
addikt
válasz
#85619712
#79795
üzenetére
Nagyon szép,nagyon jó,nagyon tetszik!
Nekem elég lenne,100W-os,otthon elkészíthető egyszerű megoldás. 12W 8A. El sem hiszed,mennyi gyári modult tettem már tönkre...Egyikben sem volt túlterhelés védelem.Az minek bele ugye?Az a gond,hogy Li-Ion akkukról lenne szó...Nagyon kényesek,a túltöltésre.
Most próbálkozom velük először,előtte hagyományos akku volt,az bírta a mindent is! -
#79796
Dr. Szilikát
őstag
Barret001
#79790
Dr. Szilikát
őstag
válasz
Barret001
#79790
üzenetére
A napelem önmagában is áramkorlátozott, azaz áramgenerátoros jellegű, mivel van bizonyos belső ellenállása. Csak nem mindegy, mennyire "erős", vagyis az akkura direktbe kötve mekkora áram alakul ki, fénytől is függően.
Ha feltételezünk olyan kisebb napelemet, ami eleve nem is képes kártékony nagyságú áram produkálására, azt rá is lehet kötni direktben az akkura, viszont a feszültséget figyelni kell, akár egy egyszerűbb áramkörrel, ami egy szinten lekapcsolja a töltést. Plusz be kell iktatni egy diódát is arra az esetre, ha nincs fény, mivel az akkut visszamerítené.
Az sem ideális, hiszen pl. egy 14,4 V végfeszültségű akkut ezen a ponton még nem jó lekapcsolni, nincs teljesen feltöltődve. Ahhoz még ezen a feszültségen kell tartani, míg a felvett áram visszaesik kb. 0,02C értékre. De az már feszültségszabályzást is igényelne.
Egyszerűbb esetben, ha bírja az akku, direkt (diódás) kötés, feszültségfigyelés, lekapcsolás. Vállalva a nem teljes töltést. Igényesebb esetben hozzávaló MPPT szabályzó.
-
-
-
#85619712
törölt tag
válasz
Barret001
#79790
üzenetére
Nem én lettem kérdezve, de egy 100w-os hagyományos izzó a trafó primer körébe sorosan, és meg is van az automata töltőd. Ha két 100w-os körtét használsz még a kimenő áramot is tudod szabályozni, gyors-lassú viszonylatban. Nem akarlak untatni a részletekkel, próbáld ki, működik.
Feltéve hogy savas ólom akkumulátorról van szó és hagyományos trafóról. -
#79790
Barret001
addikt
Dr. Szilikát
#79788
Barret001
addikt
válasz
Dr. Szilikát
#79788
üzenetére
Nem tudsz esetleg egy FAÉK egyszerűrégű megoldást? Bemegy kb 16V,kijön 12V. Ez kellene úgy 7-8A max kijövő árammal.Akku töltés.
-
#79789
Barret001
addikt
Dr. Szilikát
#79788
Barret001
addikt
válasz
Dr. Szilikát
#79788
üzenetére
Szóval elfelejthetem a több amperes terhelést,evvel a megoldással...
-
#79788
Dr. Szilikát
őstag
Barret001
#79785
Dr. Szilikát
őstag
válasz
Barret001
#79785
üzenetére
Mindegy, milyen tranzisztor, akár MOSFET is. Lineáris (disszipatív) szabályzó lényege, példa kedvéért:
- Bemegy 18 V, kimegy 12 V.
- Megterheled 1 A árammal.
- A tranzisztoron 6 V esik és 6 x 1 = 6W teljesítményt fog, illetve kell elfűteni.
- Saját értékeid behelyettesítve.Ezt csak kapcsolóüzemű konverterrel tudod elkerülni.
-
válasz
MageRG
#79784
üzenetére
Én egy ilyesmi barkácsáruházit használok évek óta (ennél jóval olcsóbb volt). Tudom, hogy nem nagy szám, de szabályozható és arra az évi pár alkalomra megfelel.
Apróbb munkákhoz azért nem ártana hozzá egy jobb fej.Amúgy szerintem is jó lesz az, ami van. Arra figyelj, hogy ne melegítsd túl sokáig, nehogy a környéken lévő alkatrészek lássák kárát.
-
Barret001
addikt

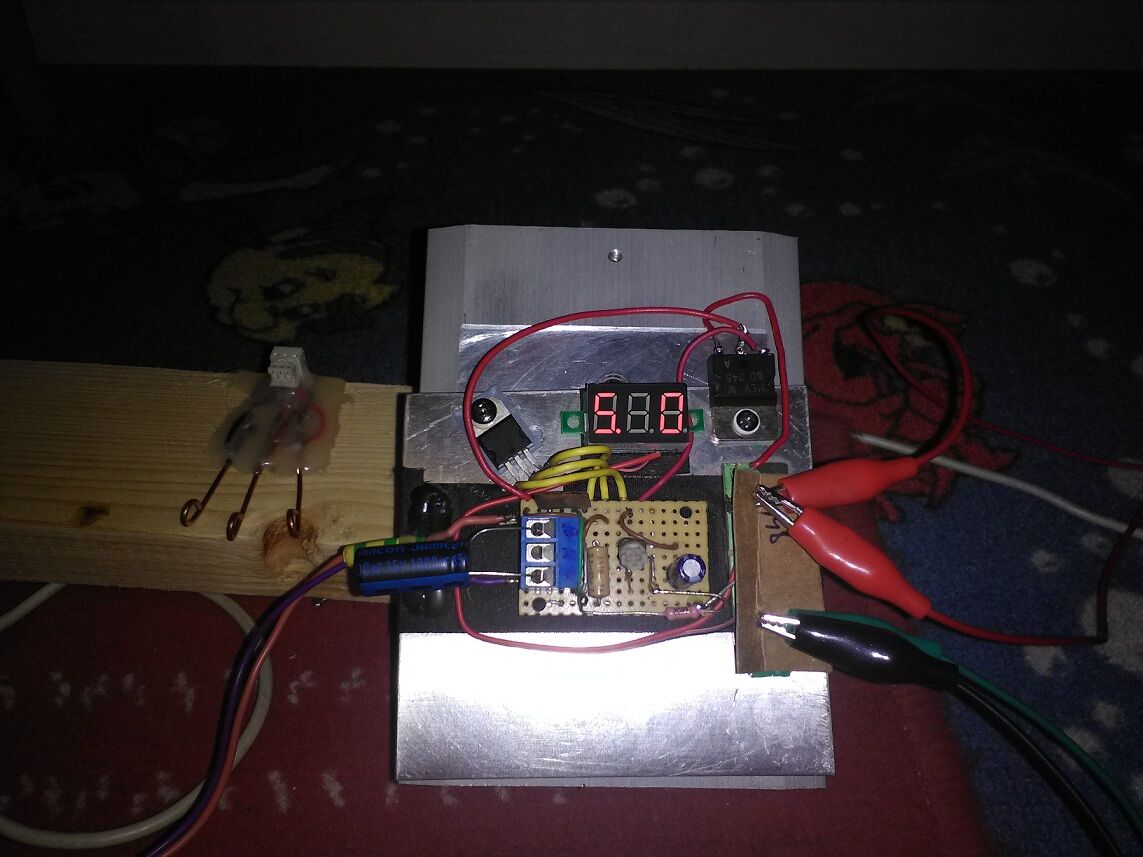

Csináltam egy ilyen állítható kimenetű "tápegységet" Lm 317,és BD245.Működik,tehermentesíteni akartam az 1A terhelhetőségű 317-et.
Elvileg összejött,gyakorlatban meg ízzik a hatalmas hűtőborda. Hogy kellene ezt kivitelezni? 25A-t tud a BD papíron.1A terheléssel,már forró a nem kicsi borda...Többször nekifutottam különböző tranzisztorokkal,eredmény ugyan ez.
317 kimenete rá van direktben kötve a BD bázisára.Ellenálláson keresztül,ugyan így melegszik. A kapcsolás rossz,vagy nem lehet stabil egyenárammal vezérelni a tranzisztort? Nem értek hozzá,sosem tanultam ilyesmit. Mi a megoldás? 5-6A-nek már örülnék,langyos hűtőborda mellett...
-
MageRG
addikt
Tisztelt Hölgyek és Urak!
Kisebb javítást kellene otthon eszközölnöm (mikrokapcsoló csere egy egéren).
Hol, milyen forrasztópákát érdemes vennem ha olcsón akarom megúszni?
Már van egy szabályozás nélkülim ( 30W-os), azzal dolgoztam egy párszor, és tudom milyen béna vagyok.
Szóval ennek a munkának nem állnék neki megfelelő páka nélkül. Mivel nem használnám sűrűn (évi 2-3x?), nem költenék rá sokat.Előre is köszönöm az ajánlásokat.
-
t72killer
titán
válasz
t72killer
#79741
üzenetére
Közben jött adapter az adapterhez
, azaz a fura csatis powerline dobozkát sikerült konnektorra varázsolni. Ahol bedugtam, van közepes-gyenge wifi jel, kb azzal azonos sebességeket adnak ki a mérőoldalak .Kérdezhetnénk, akkor miért nem wifi: egyrészt asztali gépbe macerás, másrészt a kütyü funkcionál wifi routerként is,kiterjesztve a hálót oda, ahova már tényleg nem ér.
-
#79782
tordaitibi
veterán
rednifegnar
#79774
válasz
rednifegnar
#79774
üzenetére
Jellemzoen a hegy fold, azaz vedovezeton van.
Ez akkor izgalmas mint ahogy en jartam nemreg, a hazi gyartmanyu ups-emet elesztettem bekapcsolva. Az ups vedovezetos, a kimeneti negtiv foldre kotve. A pozotiv agba kellett menet kozbe forrasztanom es a biztositek azonnal kiolvadt.
Ilyenkor jol jon a bonthatos kivitel, es a sztatikus nyavajak miatt egy 100kohm nagysagrendu ellenallas. -
vizimento
senior tag
Mostani legolcsóbb kínai 12V akkus fúró kiváltására keresek alternatívát. Ennek a nyomatéka elegendőnek bizonyult, és fordulatszáma is pont jó (300-500rpm). A leváltás oka egyedül az, hogy sokáig-folyamatosan használom tápról, és a hangja zavaró egy idő után.
Tudtok valamit ajánlan merre induljak? Mert akkor ezekszerint az, hogy simán lecserélem egy kefementes verzióra, nem hozna hangerőben javulást... -
#79778
Dr. Szilikát
őstag
Dr. Szilikát
#79777
Dr. Szilikát
őstag
válasz
Dr. Szilikát
#79777
üzenetére
Illetve nem csak a töltések elvezetését, hanem páka által a készülékben okozható földzárlatot, netán a védőhálózatról visszatérő káros feszültséget, noha az inkább csak elméleti lehetőség.
-
#79777
Dr. Szilikát
őstag
rednifegnar
#79774
Dr. Szilikát
őstag
válasz
rednifegnar
#79774
üzenetére
A törpefeszültségű pákáknak szokott lenni földelővezetéke, vagy külön szálon vagy a kábelen belül. A külön szálat igény szerint köthetjük bárhová, pl. egy hatékony megoldás a javított készülék fémváza.
Hálózati pákánál magam is rendeltem olyan kínai darabot, ahol a fémrész egy rugós érintkezőn keresztül a földeléses villásdugóval közvetlen kapcsolatban van.
Erre szokták javasolni többen is, hogy a direkt kötés bontása, ellenállás beiktatása.
Teljesen kiiktatni, a háromeres kábel helyett felszerelni egy kellemes hajlékony kéteres kábelt, elméletileg problémás, ha például elpattan a kerámia PTC fűtőbetét vagy bármi zárlat keletkezne. Itt bevallhatom, hogy én mondjuk éltem ezzel a vezetékcserével, de nem ajánlhatom senkinek, magam számára is kétséges, kísérlet, saját felelősségre.
Persze az is igaz, hogy ilyen hálózati pákánál az ellenállás sem védi ki a betétzárlat / belső zárlat problémáját, áramütési lehetőségét. Töltések elvezetését oldja csak meg.
-
#79774
rednifegnar
senior tag
Dr. Szilikát
#79772
rednifegnar
senior tag
válasz
Dr. Szilikát
#79772
üzenetére
nem ertek hozza, mi van ha a hegy veletlenul hozzaer a fem hazhoz (vagy a rugeszhez ha olyan)? vagy a hegy az teljesen le van valasztva?
-
#79772
Dr. Szilikát
őstag
DonThomasino
#79771
Dr. Szilikát
őstag
válasz
DonThomasino
#79771
üzenetére
Ilyen esetben arra kell figyelni, hogy a 230 V-os részek (vezetékek, érintkezési pontok, kapcsoló, ilyesmi) biztonságos, illetve kettős szigeteléssel legyenek ellátva, ami a fémházzal való érintkezést gyakorlatilag kizárja.
A trafó maga biztonsági kivitelű legyen, ami jelzés hiányában, az egymás mellett szemmel láthatóan elválasztott tekercsek alapján gyakorlatilag kijelenthető.
A fémházat viszont nem ajánlatos védővezetőre kötni, a már említett veszélyek miatt. Elvileg műhelyben, munka közben is adódhatna olyan helyzet, hogy valaki fázist fog, míg a másik kezével földelt fémrészt érint, vagy az is kellemetlen tud lenni, ha bármi hozzáérne kívülről a fémházhoz, ami véletlenül feszültség alatt van és elcsattannak dolgok.
Külföldi oldalakon is előjön (nyugati és orosz oldalakon is egyaránt találkoztam vele, de kézenfekvő is), hogy a forrasztópáka vagy hőlégfúvó közvetlen földelését is veszélyesnek tartják, holott a sztatikus töltések elvezetése céljából elegendő ellenálláson keresztül megoldani. Így nem tud életveszélyes, vagy épp a javított készülékben kárt okozó zárlati áram létrejönni, viszont a töltéseket elvezeti az ellenállás.
Nyilván más téma pl. egy mosógép, ahol a motor tekercsei vagy épp a fűtőszál biztonságos konstrukciója nem oldható meg, testzárlat adódhat.
Ilyenkor van szükség egy kényszermegoldásra, azaz a fémtest védővezetőre való kötésére, ami elméletben nem olyan jó, mint a kettős szigetelés, de jobb a semminél.
-
#79771
DonThomasino
veterán
Dr. Szilikát
#79769
DonThomasino
veterán
válasz
Dr. Szilikát
#79769
üzenetére
Anno valamikor építettem egy páka tarfót.
Nem tudom pontosan milyen típusu a trafó, de nem volt föld kivezetése.
Tettem egy biztosítékot a primer elé és a szekunder után.
Egy fém dobozba tettem bele, ami nincs közvetlen kapcsolatban a trafóval,
és magát a fémdobozt leföldeltem.
Jól jártam el ? -
#79770
#90088192
törölt tag
Dr. Szilikát
#79767
#90088192
törölt tag
válasz
Dr. Szilikát
#79767
üzenetére
Az egymásra tekert primer/szekunder úgy kaphatja meg, hogy a kettő közé raknak egy földelő lemezt, így nem lehet kapcsolat a kettő között akkor sem ha leég.
-
#79769
Dr. Szilikát
őstag
Panthera
#79768
Dr. Szilikát
őstag
válasz
Panthera
#79768
üzenetére
Abban biztonsági trafó van, egymás mellett szeparált. Ezáltal (illetve a további belső dupla szigetelések miatt is) a készülék kettős szigetelésűnek minősül, melynek fémvázát földelni tilos:
Indokolatlanul barkácsolt földelés veszélyes lehet, amikor egyéb hiba folytán feszültség jelenhetne meg a földhálózaton és készülékre is átvihetné a feszültséget.
Ezért a szabványalkotó a kettős szigetelést tekinti magasabb biztonsági fokozatnak, amit a védővezetős / földeléses rendszer csak lejjebb rontana, aminek sok értelme nincs.
Noha régebben voltak földeléses BEAG erősítők is, ma már a háztartási kategóriában a kettős szigetelés feltétel a földhurok kivédésére is.
Professzionális kategóriában vannak kapcsolható földeléssel ellátott eszközök is, ahol az üzemeltető igény szerint állíthatja be.
-
#79768
Panthera
őstag
DonThomasino
#79765
válasz
DonThomasino
#79765
üzenetére
Van egy régi fémházas diavetítőm, arra is rá van írva, hogy földelni tilos. Abban is lehet ilyen transzformátor?
Dr.Szilikát:
Amit említettél, biztonsági szigetelésű toroid trafót, azt tesznek a kettős szigetelésű erősítőbe is? Azt hiszem ezeket sem szabad földelni. -
#79767
Dr. Szilikát
őstag
DonThomasino
#79765
Dr. Szilikát
őstag
válasz
DonThomasino
#79765
üzenetére
Biztonsági leválasztásnál a szekunder bármelyik ágának földelése eleve értelmetlen, hiszen a biztonságot ásná alá, illetve bizonyos alkalmazásnál még áramkört is zárhatna galvanikusan, mármint zárlati áramot is okozva.
Csak a vasmagot sem jó földelni, mert ha szerencsétlen esetben leégne és vasmaghoz zárna a tekercs, az is gond.
Egyébként a jó biztonsági trafó kritériuma az egymás mellett szeparált primer-szekunder, ami kisebb eséllyel ér és/vagy ég össze, mint az egymásra tekercselt.
Mindamellett vannak olyan biztonsági szigetelésű toroid trafók is, ami teljesíti ezt a feltételt, megerősített réteget raknak közé valószínűleg, vagy akárhogy is oldják meg, de hatósági engedélyt kaphat az egymásra tekert is, ezek szerint. Mármint anélkül, hogy szekunderen kötelező védőföldet írnának elő a használatához (akkor viszont már nem biztonsági trafó).
Beszerelés gondolom az IP00 védettséggel lehet összefüggésben, illetve bekötési pontok érinthetősége, vezeték rögzítése miatt is. Nyilván furcsa lenne csak úgy lengőre rákötni valami vezetéket.
IP00: Not protected from solids. Not protected from liquids.
-
#79766
darvinya
titán
DonThomasino
#79765
darvinya
titán
válasz
DonThomasino
#79765
üzenetére
Régen tanultam trafóról.
Leválasztó trafót csak akkor lehet földelni, ha primer hálózat is földelt.
Csak beépítve használható, ez biztosan változott, így pontosan nem tudom.
Csillag vagy zegzug trafó, aminek van földelése. -
#79765
DonThomasino
veterán
DonThomasino
veterán
Sokszor látom sima hálózati transzformátorokon, hogy "Földelni Tilos!"
valamelyiken azt olvasom "Csak beépítve használható!"
és van amelyiknek van külön föld kivezetése gyárilag.
Mi a különbség valójában? -
PHM
addikt
válasz
PROTRON
#79763
üzenetére
Na, én is megvettem, s szerintem a hét folyamán bele fogok nézni.
(Ugyanolyan hegyeket használ, mint a forrasztó állomásom, ami egy plusz
érv volt a beszerzése mellett.)
Ha szerencsém van, találok benne valami egyszerű ki-bekapcsoló
automatikát, amit kis munkával módosítani lehet.
Ha nem, legfeljebb kitalálok valamit.
Egyébként az a gyanúm, hogy szabványos fűtőszál van benne, olyan,
ami a 24V-os forrasztó állomásokban is van. Akkor pedig jó eséllyel
lesz benne hőérzékelő is. -
#79763
PROTRON
addikt
Dr. Szilikát
#79762
PROTRON
addikt
válasz
Dr. Szilikát
#79762
üzenetére
Köszönöm szépen a tippet, valszeg egyelőre a felső egyszerűbb megoldást fogjuk alkalmazni.
Viszont ha nem csak vezeték forrasztásra akarom használni, akkor fontos lenne a hőfok figyelés is idővel. Amúgy Ő rola van szó: [link]
Mindenképp küldök visszajelzést a parksidenak hogy a következő változatot a fentiek szerint fejlesszék.
Elhiszem hogy az eredeti amiről copyztak nem biztos hogy tartalmazta és biztosra akartak menni.
De ha a fenti 2-őt beleteszik, meg megoldják hogy övre lehessen akasztani úgy hogy nem égetem meg magam, akkor lehet végül kapnak egy fasza terméket, picivel drágábban amit vennének is a szakik helyszíni szerelésekhez.
Hisz egyébként van piaca az aksis forrasztóknak. -
#79762
Dr. Szilikát
őstag
PROTRON
#79761
Dr. Szilikát
őstag
válasz
PROTRON
#79761
üzenetére
PWM-szabályzót lehetne beiktatni, ami energiatakarékos módon venné visszább. Ilyen modulokat DC-motorok szabályzására is reklámoznak a kínai oldalakon, de nyilván erre is jó.
A megfelelő áramot és feszültséget kell nézni, illetve keresni. Gyakran 555 IC-vel oldják meg vagy más szabályzóval. Hacsak nem magad építed.
Ez persze az egyszerűbb módja, amikor csak manuálisan állítod, de nem alkalmazol hőérzékelést / visszacsatolást, amit beépített érzékelő hiányában az izzószál vagy PTC-kerámia fűtőbetét hőfokfüggő ellenállásának figyelésével szoktak megoldani.
-
PROTRON
addikt
Az alábbi problémával kapcsolatban írok.
Nem bírtam ellenállni és beszereztem a parkside aksira pattintható X20V team aksiról üzemelő forrasztó állomását.
Nem várok csodákat tőle 5500 hufért.
Viszont zavar hogy nem tudom hőfokszabályozni, a 420-fokos pákahegy felszíni hőfok nem mindig jó.Van tippetek hogy hogyan tudnám átalakítani hőfokszabályzósra?
-
Batman2
addikt
Ha már nyákkészítésnél járunk, én az átlátszó nyomtatófólia + tintasugaras nyomtató, illetve a fotolakk - sósav-hidrogénperoxid párost alkalmaztam, UV fénnyel történő exponálással.
A nyomatot átlátszó műanyag lappal szorítottam a fotolakkal általam már bevont fóliás lapra (lehet készen is kapni), az UV forrás egy kicsi, arcbarnító szolárium cső volt. Ezzel 5x5 - 10x5cm-es lapokat rendben lehetett exponálni. Előhívás 0,7%-os nátriumhidroxid oldatban, majd maratás. A lakk acetonnal, de nitro hígítóval is leoldható.
Utána még egy szappanos, dörzsiszivacsos áttörlés, öblítés és forrasztható a nyák.Üdv.
-
PHM
addikt
Szintén vasalással használtam, én vászon helyett nyomtatópapírt tettem rá.
Érdemes a fóliát rögzíteni a szélein, mert elmozdulhat.
Én nagyobb nyáklapot használtam, s utólag vágtam méretre.
Arra is figyelj, hogy ennél a technikánál tükrözni kell a rajzolatot.
Ja, akár az izopropil alkohol, vagy lakkbenzin is jó a festéket eltávolítani,
csak többet kell dörzsölni. -
#79758
Dr. Szilikát
őstag
(jan)
#79757
Dr. Szilikát
őstag
Vasalással csináltam, annyi volt a trükkje, hogy vékony vásznat* használtam a vasaló alatt, a légrések, illetve a hőátadás kiegyenlítésére. Így elkerülhető a festék szétnyomása is.
Addig vasaltam, míg a vászon enyhén pirulni kezdett, akkor volt jó. Leoldás kromofág festékoldóval, illetve annak egy változatát használtam, ami lényegileg ugyanaz.
Ha ilyen oldószeres trükköt próbálsz, azt nem tudom, de eszerint ki kell kísérletezni, hogy optimálisan hasson.
* Lepedővászon, de nyilván nem műszálas, hanem "rendes" hőtűrő vászon.
-
(jan)
őstag
Sziasztok!
Nyákkészítés lézerprinterrel - vasalás nélkül
Próbálta már valaki ezt a technikát? Aceton helyett gondoltam nitrohigitót használnék.
-
#79756
tillatrilla
senior tag
tillatrilla
senior tag

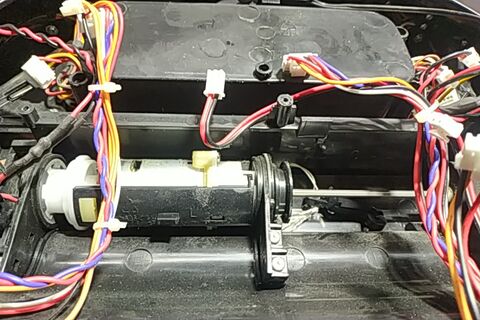

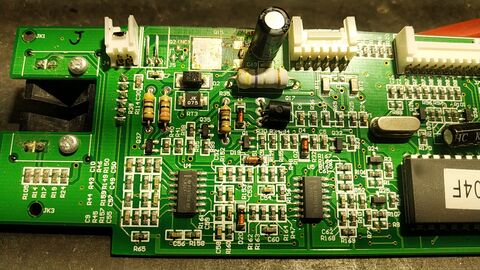

Sziasztok! Robotporszívó javításban valaki tudna infót adni? Adott egy Vileda A3 gép.Aksi feltöltve,bekapcsolás után néhány mp múlva leáll,mindhárom funkcióválasztó világít.YT-on találtam egy videót,tesztmódba lehet indítani.Kis kefe megy,mozgató kerekek mennek előre-hátra.Viszont a hasa közepén lévő gumi henger,és spirál seprű éppen csak megmozdul.Kézzel könnyedén akadás nélkül forgatható. Szétszedtem,motorra külsőtápról 5V neki,simán forog.Tehát nem motor hiba. Az alaplapot kivettem,a motort kapcsoló fet-et ( levéve a panelról- Q15 poz,szám) mérve jó. Alis teszter n-mosfet ként azonosítja.Akkor talán jó lehet?? Típusa FR9024N. Multival mérve csak a D-S lábai között tudtam mérni 131/300 mV. A környezetében ellenállások,diódák,tranyók jók.Két oldalas nyák,az átvezetéseket is mértem,rendben vannak.Valami ötlet jó lenne. A csatlakozó nélküli két tüskére megy a motor táp vezetékje.Köszi előre is!!
-
#79755
Dr. Szilikát
őstag
t72killer
#79754
Dr. Szilikát
őstag
válasz
t72killer
#79754
üzenetére
De az 1x2 elven, gondolom. Egy adatvonal és két irány.
Ennek az újabbnak meg az a lényege, hogy két vonal sávszélessége összeadódik. Mintha azt mondanám, hogy 2 érpár (mármint 4 szál), ha szimmetrikus jelátvitel lenne.
Ez meg aszimmetrikus, mint pl. a sztereó bal-jobb ér, plusz test a közös viszonyítási pont. Itt már a közös pont elengedése nem is tolerálható, persze ez másik világ, analóg, alapsávi jel, alacsony frekvencia. Nincs hibajavítás, a csatolások sem hoznak helyre semmit.
-
#79754
t72killer
titán
Dr. Szilikát
#79753
t72killer
titán
válasz
Dr. Szilikát
#79753
üzenetére
Esélyes, h működik, a régebbi powerline cuccok csak a fázis+nullvezetéket használták.
-
#79753
Dr. Szilikát
őstag
t72killer
#79752
-
#79752
t72killer
titán
Dr. Szilikát
#79751
t72killer
titán
válasz
Dr. Szilikát
#79751
üzenetére
Kb mint a wifinél. Ott ugye alapból is csak egy közeg van. Beletetted a bogarat a fülembe, ki fogom próbálni mit tud 3 dróton és mit, ha leragasztom a földet
. -
#79751
Dr. Szilikát
őstag
t72killer
#79749
Dr. Szilikát
őstag
válasz
t72killer
#79749
üzenetére
A pár toldalék hatása elvileg semmi ahhoz a tortúrához képest, amin a jel átmegy, míg a hosszú vezetékeken és egyéb alkarészeken át eljut a célba.
2x2 MIMO, azaz kétcsatornás átvitel (ami a sávszélesség duplázását szolgálja), ugyanakkor kétirányú is, így jön össze a 2x2 elnevezés.
Feltételezésem szerint a földpotenciál a közös viszonyítási pont, vagyis aszimmetrikus jelátvitelről van szó, a fázis és nulla pedig 1-1 csatorna (jel szempontjából melegpont).
Bár a nullázott rendszer lényege, hogy a nulla és a védővezető a mérőnél még közös, de az nem jelent rövidzárat a hosszúhullámú jelre, a vezeték induktivitása miatt, ami nagyobb frekvencián nagyobb ellenállást (induktív reaktanciát) képez.
Klasszikus gondolkodással mondhatnánk ugyan, hogy a két szál vezeték jele úgyis "összekeveredik" útközben, de ez a MIMO trükkje, digitális címzés vagy ilyesmi, miáltal minden adat célba jut, de jobban nem mélyedtem el benne.
-
t72killer
titán
Tudtommal 150-500kHz-es frekiről van szó, ami nem tudom hogy reagál pár extra csatlakozóra.
#79747: Ezt egy másik adapternél olvastam: "MIMO Technology means the TL-PA8010P can use the 3 wires, including the live, neutral and earth to create multiple data paths, meaning that you benefit from faster data throughput and more stable connections"
-
t72killer
titán
Konnektort nyilván csak szétszerelve fúrkálunk
, de értelemszerűen lehet valami ehhez hasonló alapból nemzetközi konnektort beszerezni, kérdés, ezeknek mennyi lehet a powerline jelvesztesége a mezei konnektorokhoz képest
. -
-
t72killer
titán
-
t72killer
titán
Újabb hálózati eszköz kérdés: adott egy szupi devolo powerline adapter amit megörököltem, viszont szerencsétlenkém svájci csatlakozós. Sehol se találok hozzá konnektor és dugó-modult, pedig jól láthatóan ezek külön, cserélhető egységet alkotnak:
Mi lenne a legjobb megoldás? Ha beteszek egy, pláne két átalakítót, az esélyesen tovább rontja a kapcsolat minőségét, ráadásul 2db átalakítóm akkor állandó jelleggel le lenne foglalva - svájci konnektort se feltétlen állandósítanék a házban.
-
#79737
DonThomasino
veterán
tordaitibi
#79736
DonThomasino
veterán
válasz
tordaitibi
#79736
üzenetére
Köszi, de ne fáradj.
Végső esetben én is lehet össze tudok tákolni egyet.
Így elsőre készen szeretnék. -
#79736
tordaitibi
veterán
DonThomasino
#79735
válasz
DonThomasino
#79735
üzenetére
Atugrasz hozzam Pécelre, amig a kv lefo es megisszuk, addig osszeforrasztom neked. Van bnc es banandugom is, a vezetek... na az necces de csak keritek valahonnan 1 metert
Mindezt ki tudom hozni neked nulla forintbol ha megfelel.
Van csavaros bnc-m is, dvr-ekhet adtak, az szerelheto bar jobb forrasztani. -
#79735
DonThomasino
veterán
DonThomasino
veterán
Ilyen átalakítót szeretnék beszerezni, [link]
csak lehetőleg olcsóbban .
Van valakinek ötlete ? -
#79733
Barret001
addikt
tordaitibi
#79731
Barret001
addikt
válasz
tordaitibi
#79731
üzenetére
"Miból tartott volna függőlegesen felragasztani?" Igy oldotta meg a 20 éves tapasztalt mérnök úr
-
#79732
#85619712
törölt tag
tordaitibi
#79731
#85619712
törölt tag
válasz
tordaitibi
#79731
üzenetére
Ennyi pénzért ne várjunk csodát...
Amúgy a bordát egy csavar fogja, úgy forgatod ahogy akarod, hisz négyzet alapú. Érdemes leszedni, és pasztázni ha nincs rajta, az alatta lévő fetek miatt. Amúgy tényleg megéri az árát, az enyém színes kijelzős, ami 90-180-270 fokban forgatható, úgy meg már a sorkapocs is mindegy. Méri az akkuba pumpált energiamennyiséget, Wh és mAh, eltelt időt, grafikont is rajzol, profilokat lehet menteni különböző akkukhoz, meg még az isten tudja miket lehet vele csinálni. Mindamellett tápegységként is megállja a helyét. Van itt egy kolléga, ő olyat vett ami wifi képes, az meg már maga az űrkorszak. Hobby célokra tökéletes egy ilyen kütyü. -
#79731
tordaitibi
veterán
#85619712
#79730
válasz
#85619712
#79730
üzenetére
A cucc jó de én a saját kezem törtem volna el ilyen kivitelezéssel.
A mai nyáktervezőkkel bármilyen topológia gyerekjáték, a bekötő sorkapcsot oldalra tettem volna, kis hűtőborda pedig nagy ívban lesz....arja a kéményhatást és idióta módon vízszintesen vannak a bordái.
Miból tartott volna függőlegesen felragasztani? -
#85619712
törölt tag
válasz
gaben22
#79729
üzenetére
Miért nem építesz magadnak? Kell hozzá egy ilyen dc-dc konverter, meg egy tápegység elé, az meg már úgy is van neked. Ezzel a kimenő áramot is tudod korlátozni, így védve meg a tesztelendő eszközöket a túláramtól. Nekem hasonló van és jól teszi a dolgát. Pl li-ion vagy savas akkuk is tölthetők vele hisz tudja a cc/CV módot.
-
gaben22
senior tag
Helosztok, remélem nem off topik, kis segítséget szeretnék kérni. Egy univerzális állítható kimeneti feszültségű hálózati tápegységet keresnék, valami jobb minőségűt. 3-12V között legyen állítható (szélesebb tartomány nem gond nyilván). Jó lenne, ha mondjuk 2.5A 12V-on is kimenne. Nem hurcibálni akarom, így nem a legkisebb méretű kell, de labortápegység méret se legyen
. Ár 15k HUF környéke. Ez ok lenne, de szerintem ez egy olcsó kínai itthoni árra "konvertálva".Amúgy ami miatt inkább kérdezek, mert meggondolatlanul vettem Euronicsban egy liyet (általában nem veszek ilyen helyen semmit), rádugtam 2 vintage calculatorra és nem működtek. Már majdnem elkönyveltem, hogy hibásak, de gondoltam megmérem a kimeneti feszültséget, amikor is nagy meglepetéssel konstatáltam, hogy fordítva volt bekötve a polaritás a manualhoz képest (igen, még a manualt is letöltöttem...). Még szerencse, hogy végül egyik calculatort se ölte meg...
-
#79728
Jarod1
veterán
tordaitibi
#79725
Jarod1
veterán
válasz
tordaitibi
#79725
üzenetére
aszem még vmikor ilyennel is mértünk a laborban...
Hej mostanában a diákokat mérni sem tanítják meg. -
#79727
Panthera
őstag
tordaitibi
#79725
válasz
tordaitibi
#79725
üzenetére
Igen, a feeling...a régi hifi cuccok is nagyon jól tudnak mutatni egy borostyánsárga megvilágítású VU méterrel.
-
#79726
darvinya
titán
tordaitibi
#79720
darvinya
titán
válasz
tordaitibi
#79720
üzenetére
Kapcsoló nincs, csak tekercsei.
Ezzel lehet teljesítményt is mérni, persze sönt ellenállás is kell hozzá.
Ennél még több elő számítás volt, mint direkt mérés. -
#79725
tordaitibi
veterán
Jarod1
#79721
-
#79723
Batman2
addikt
tordaitibi
#79720
Batman2
addikt
válasz
tordaitibi
#79720
üzenetére
Igen, erre láttam példa kapcsolásokat, nem akarom magam kitalálni, inkább használom, ami már bevált.
Legfeljebb akkor egy adag kapcsolóval váltogatok a funkciók között, meg azon belül a méréshatárok között, külön, külön.Üdv.
-
#79721
Jarod1
veterán
tordaitibi
#79720
Jarod1
veterán
válasz
tordaitibi
#79720
üzenetére
Bakker, Kandóban láttam utoljára ilyet
-
#79720
tordaitibi
veterán
Batman2
#79718
válasz
Batman2
#79718
üzenetére
Az IC bemenete 200mV, pontosabban 199mV erzekenysegu.
Az hogy ez a 200mV elotetellenallasokkal, sontokkel, homersekletbol, nyomasszenzorbol vagy barmibol jon az teljesen mindegy.
Atkapcsolokkal meg lehet oldani a V-A szelektalast, es sontokkel, elotetekkel a mereshatarokat.
Akar egymast kivalto Isostat szeru, vagy yaxley kapcsolokkal.
Ha igazan retro, en ajanlanam a sok bananhuvelyt es ezekbe atdugdosassal a mereshatar valtast.Pl. ennel a retro analog muszernel sincs kapcsolo:
Ha kell AC es ohm meres is akkor picit bonyolultabb de konnyen megvalosithato ez is.
-
Batman2
addikt
Sziasztok !
ICL7107-es IC alapú, sokmindent mérni képes multiméter kapcsolást tud e valaki, amit spéci forgó kapcsoló nélkül is meg lehet valósítani, vagy legalább van esély több darab, több állásos kapcsolóval üzemeltetni ?
Nixie kijelzésű, retro jellegű multiméter szeretnék építeni.Üdv.
-
#85619712
törölt tag
válasz
PROTRON
#79714
üzenetére
Mondd meg annak a
köcskedves szagértő úrnak, hogy terhelje már meg azt a 110 voltot, mert ha pár mikroampernél többel megtudja, én lefurulyázom pedig nem vagyok olyan. Vagy csak mérje már meg egy mutatós műszerrel aminek van értelmezhető belső ellanállása, ha tudja. Spojler: nem fogja tudni. De gyanítom még leolvasni sem tudna egy ilyet. Nem részletezném miért van ott az a 110 volt, ezt már doki megtette, korrekt magyarázatot tálalt hozzá. Továbbra is azt mondom a szakértő monnyon le! Amúgy nem irigyellek, hogy ilyen falakba ütközöl.
@pjen @darvinya : Ez maga a téboly!
-
#79715
Dr. Szilikát
őstag
PROTRON
#79710
Dr. Szilikát
őstag
válasz
PROTRON
#79710
üzenetére
Tehát az akku negatív pontja és az inverter kimeneti aljzatának védőérintkezője is közös testre van kötve, amit bár lehetne szigetelten tartani a hűtőbordától / fémháztól, de zavarvédelmi okból ezek összekötése célszerű.
Ezzel együtt a fém hajótesthez rögzített fém inverter értelemszerűen a hajóval is egy potenciálra kerül, vagy az akku negatívja eleve testelt.
Viszont itt a kimenő 230 V egyik ága sem földelt, így külön-külön egyik sem bánt. "Libikóka-effekt" talán szemlélteti: terheletlenül egyik végét lehúzod földre, másik vége max. potenciálra emelkedik és fordítva.
(A rajzon ne zavarjon meg senkit, hogy van benne egy automatikus érzékelés, ami a konnektorba dugott fogyasztó impedanciáját figyelve átváltja a relét, illetve manuálisan is indítható az inverter, de miután átváltott, galvanikusan már csak a szekunderre kapcsolódik a kimenet.)
Amikor az ember megérint egy ilyen földeletlen szekundert, önmaga ellenállásán keresztül földeli, de különösebb áram nem jön létre (áramkör hiányában nehéz is). Logikusan, ha a "libikóka" másik végét egy nagyobb erő (kisebb ellenállás / rövidzár) lerántaná a földre, akkor az egyik végén lévő emberre jutna a nagyobb potenciál
Amikor a kimeneti aljzatba dugunk földeléses rendszerű fogyasztókat, pl. olyan tápegységeket, amiben bemeneti zavarszűrő kapacitások találhatók (vagy már az inverterben is van gyárilag):
Annyiban változik a helyzet, hogy ezek a kapacitások feszültségosztóként viselkednek, ennek hatására műszerrel 115 V-ot mérhetünk földhöz képest, a konnektor mindkét pontján. Ha a szinuszt néznénk, akkor pedig ellenfázisban látnánk hullámzani (180° fázisszög).
De csak műszerrel mérve, mert ha már kézzel ráterhelünk, az is elbillentené az egyensúlyt. Ilyen kis kapacitáson ugyanis még nem képes akkora áram folyni, ami megrázna, ezt a részét nyilván nem is szabad akkorára tervezni, hogy veszélyes legyen.
Ennek ellenére, nagyobb teljesítményű tápegységekben már nőnek ezek a kapacitások, ami már elég rendesen képes "bizsergetni" az embert. Ha nem is ver agyon, de már-már nehezen tűrhető szinten is rázhat. Több ilyen jellegű készülék párhuzamos kapacitásai szintén növelik ezt a hatást.
-
PROTRON
addikt
válasz
#85619712
#79711
üzenetére
Nekem is ez volt az első reakcióm hogy a szagértő túltolja az aggódást amikor aksiról vagy generátorról üzemeltetve sima multiméterrel rámért, a dugalj feszültség alatti pólusai (fázis, nulla, ahogy Te is írod mind1) és föld között 110V-ot mért.
Igen, csillagpontú.
Szerk.:
időközben látom a hozott kapcsolási rajzot és a leírást, köszönöm szépen. -
#85619712
törölt tag
válasz
PROTRON
#79710
üzenetére
Értelmetlen az egész, az inverter eleve egy leválasztó trafóként értelmezhető, nincs is rajta se nulla se fázis, de nevezzük annak a kimenetét. Szóval mivel leválasztótrafó(nem az de nevezzük annak) ha megérinted az inverter kimenetén a fázist vagy a nullát külön-külön semmi bajod nem lesz. Ha olyan az inverter és van rajta egy aljzat ami földelt, azon a föld az inverter fémburkolatával van összekötve. Ha teszem azt olyan hiba lép fel az inverterben, hogy a fázis vagy a nulla a fémtestre kerül, azt ugyanúgy megériteheted, mert kutya bajod sem lesz, hisz mihez képest alakulna ki potenciálkülönbség? Szerintem a szagértő nemnormális.
Monnyon le! -
PROTRON
addikt
Nem értetted félre.
Én is ebből indultam ki, csak van egy szagértő aki meg nem. Ahogy a kettős szigetelést sem akarja érteni.
Amúgy a víz vezet, tehát ha a 230-ról üzemelő berendezésed burkolatát a fém hajótesthre kötöd mert hogy földelni szeretnéd...A lustaság félegészség, minek használjon a mezei felhasználó értelmes megoldást, ha megszokta hogy a mecbookja adapterét beledugja a fali konnektorba. : O
Szal ezért van a 12/24V-on kívül is 230-as dugalj egy hajón...
-
PROTRON
addikt
Srácok valaki próbált már mondjuk egy vitorláson hajózás közben, szigetüzem során (tehát generátor, vagy épp akkumulátorról táplálva) föld-nulla vagy föld fázis között feszültséget ellenőrizni?
Tudom first world problem, de ott még nem tartok hogy engem érintsen, csak érdekel. -
#79703
daninet
veterán
rednifegnar
#79702
válasz
rednifegnar
#79702
üzenetére
összeérintettem egy vezetékkel a terminálokat, relé kattan és leáll a fancoil. elvettem, bekapcsolt. Szóval részemről siker. Simán egy relével NEST termosztátról kikcsapolom mikor eléri a hőfokot a szoba, és meg van oldva az okostermosztát kérdése
90ezerért akartak nekem valami panelt eladni ami majd kapcsolgatja a klímát a termosztát jelére.
De fingom sincs ez képes e így li-ion cellát tölteni... Lehet nem fogod megúszni, valami töltésvezérlőt venned kell... Mit szólsz
Feltéve hogy savas ólom akkumulátorról van szó és hagyományos trafóról.
.
Új hozzászólás Aktív témák
ekkold- ÚJ Bontatlan Apple Macbook AIR M2 , M3 , M4 Legújabb magyar billentyűzet 1 év Garancia Deák Térnél.
- AKCIÓ ÚJ Bontatlan Macbook Pro 16 M4 Pro 14CPU/20GPU 24GB/512GB SSD Magyar billent Azonnal átvehető.
- AKCIÓ ÚJ Bontatlan Macbook Pro 14 M4 MAX 14 32GPU 36GB 1TB Magyar billentyűzet Azonnal átvehető Deák
- AKCIÓ ÚJ Bontatlan Macbook Air 13,6 M4 10CPU/10GPU 16GB/512GB SSD TOUCH ID - Magyar Azonnal Deák tér
- Apple iPhone 16 Pro MAX 256Gb, White Titan, Makulátlan állapotban, kártyafüggetlen, 3év , 100% akku
- Eladó Apple iPhone 15 Pro Max 256GB / Akku 90% / 12 hó jótállás
- Intel Processzorok sok db : Xeon E5-1620V3, Pentium G4400T, i3 6100, i3-4130, i3-2140T
- Xiaomi Redmi A5 64GB, Kártyafüggetlen, 1 Év Garanciával
- Apple iPhone 12 128GB,Újszerű,Adatkabel,12 hónap garanciával
- Okosóra felvásárlás!! Samsung Galaxy Watch 6, Samsung Galaxy Watch 7, Samsung Galaxy Watch Ultra
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: Laptopszaki Kft.
Város: Budapest
