Lompos48
nagyúr
válasz
Latency
#19799
üzenetére
Minek kell oda 10x10Ω áramolvasásra? Nem elég 1x1Ω mondjuk 2W-os, hogy bőven elég legyen? És mire kell az áramgenerátor, hogy egye az ugyancsak nem túl nagy teljesítménytartalékodat? Egyébként használható a kapcsolás, csak a stabilizátorra ne felejts hűtőbordát szerelni. Lehetne a szűrőkondenzátor is nagyobb, mint 1000μF. A 220μF+47μF is érdekes, Tedd oda az 1000μF-t.
-
Latency
senior tag
Megint kérnék egy kis segítséget, hogy nézzetek rá egy kapcsolásra amit terveztem. Szeretnék építeni egy egyszerű állítható feszültségű tápegységet, amivel meg tudnám táplálni a cuccokat amikor pl. a próbapanelon mókolok.
A paraméterek jelenleg a következők: 1,25-8V, kb. 1A max áram, áramgenerátoros mód nincs (nem lenne rossz, de minél egyszerűbbre akarom). Egy LCD kijelzős PIC-es mérőt tennék mellé, ami kiírná az aktuális feszültséget és a kapcsolás által éppen felvett áramot. A PIC is a +5V-os tápról járna, csak azt még nem rajzoltam meg, mert külön nyákra akarom rakni.
A kapcsolás pedig: [link] -
#19798
totya694
őstag
DonThomasino
#19795
válasz
DonThomasino
#19795
üzenetére
Én úgy szoktam,hogy a panelről leforrasztom a nagyfesz trafót és leszedem a hűtőbordákat.Így elég "kis" helyet foglalnak és könnyebb tárolni is.Sokszor segítettek már az így elrakott panelek mert nem az a pár db pl. ellenállás kerül sokba ha nem az amikor 20km-t kell megtennem érte....
-
#19797
totya694
őstag
DonThomasino
#19795
válasz
DonThomasino
#19795
üzenetére
Általában kapcsolóüzemű tápok vannak a CRT monitorokba is(eddig 1x találkoztam rendes lemezes trafós táppal rendelkező CRT monitorral de az is egy 8-10"-os FF megfigyelő monitor volt)Kondik lehetnek amik jók,pár félvezető,ilyenek
-
#19796
CPT.Pirk
Jómunkásember
DonThomasino
#19795
CPT.Pirk
Jómunkásember
válasz
DonThomasino
#19795
üzenetére
Nézz bele, a hálózati valszeg...
Am. MKP, MKS kondik, különleges értékű ellenállások szoktak előfordulni a nyákon, ezeket érdemes kiforrasztani. -
#19794
Lompos48
nagyúr
csabyka666
#19793
Lompos48
nagyúr
válasz
csabyka666
#19793
üzenetére
Két opciód van: eldobod, vagy megvárod amíg megszakad egészen, esetleg felgyúl. Peched volt!
-
#19793
csabyka666
veterán
Lompos48
#19791
-
#19792
CPT.Pirk
Jómunkásember
DonThomasino
#19790
CPT.Pirk
Jómunkásember
válasz
DonThomasino
#19790
üzenetére
Negyed kilós.
![;]](//cdn.rios.hu/dl/s/v1.gif)
A flyback trafóra gondoltam, amit a nagyfesszel játszadozók szoktak használni. Ha van ilyen, kidobásra ítélt monitorod, azt érdemes kitermelni belőle.
Lompos48: pillanatnyi kontakthiba is lehet a betörés dolog, nincs teljesen készre építve a mérő kör.
-
#19791
Lompos48
nagyúr
csabyka666
#19789
Lompos48
nagyúr
válasz
csabyka666
#19789
üzenetére
Valószínű törött/szakadt szálak miatt a sodratban. Ha igen, akkor az csak fokozódni fog.
-
#19790
DonThomasino
veterán
DonThomasino
veterán
Régi 14 15 ös CRT monitorban milyen méretű transzformátor található?
-
#19789
csabyka666
veterán
Lompos48
#19788
-
#19788
Lompos48
nagyúr
csabyka666
#19786
Lompos48
nagyúr
válasz
csabyka666
#19786
üzenetére
Ha a konnektornál melegszik, akkor a konnektorban van rossz érintkezés. Ha a piritó mellett, akkor ott valahol a bekötésnél. Ha a közepe is melegszik... dobd el.
-
-
#19786
csabyka666
veterán
Üdv mindenkinek!
A következő kérdésemre / problémámra szeretnék megoldást találni!
Adott egy kenyérpirító, aminek megtört a vezetéke. Gondoltam, helyettesítem egy számítógép-tápkábellel. Persze előtte egy kis matek (illetve fizika): a kenyérpirító teljesítménye 700W, a tápkábel ~250V 10A-re van méretezve, tehát gyakorlatilag 3 darab 700W-os kenyérpirítót bírna el a kábel - gondoltam én.
Be is kötöttem, működik is a sütő, viszont a kábel érezhetően melegszik, már pár perc használat után is. Megmértem teljesítménymérővel a pirítót, és valóban 700W körül fogyasztott.
A kábel 0,75 mm2 keresztmetszetű huzalokból készült (fázis-nulla-föld). Anyaga véleményem szerint nem réz, mert bár a színe rézhez hasonló, meghajlítani nem tudtam.Szerintetek normális, hogy érezhetően melegszik a kábel? Mi nem stimmel?
Köszi a válaszokat előre is!
-
Lompos48
nagyúr
válasz
CPT.Pirk
#19784
üzenetére
Érdekesek a "betörések". Kérdés, hogy ismételten jelentkeznek-e. Ha igen, jó lenne magyarázni valahogy (lásd első görbe 10kHz környékén). Ha nem, akkor esetleg átlagolni több mérésből.
Van ilyen "micropower" erősítőm, kis komplet IC, azt ki lehetne mérni. Ki kellene találni, hogyan is nézzen ki a mérő kör. Bemenetre kell egy osztó, hogy 3.3V -> vonali szint meglegyen, de mi kell a kimenetre?
Én kivennék minden szűrőt a mérőláncból. A kimenetet/bemenetet pedig egyszerűen osztanám úgy, hogy ne lőjön sehol túl a méréshatárokon, de nem annyira, hogy a pontosság róvására menjen. Ezt szkóppal mérve meg lehet(ne) állapítani. Tehát maximális amplitúdón, ahol még épp' nem lő túl.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#19783
üzenetére
Na ezt megint meg kellene írni levélben a Digilenteseknek. Bár igazából lesz... ják

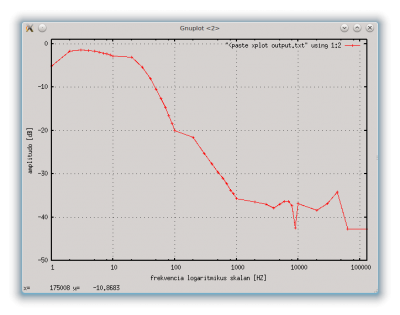

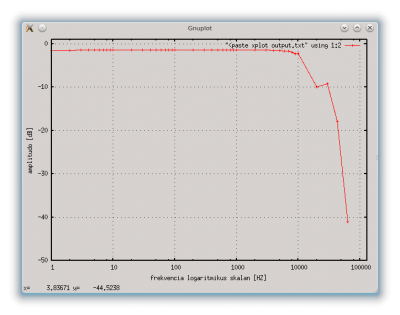

Egyenlőre pár mérés képe:
150 ohm + 4.7uF
150 + 22nF fólia
12 ohm + 220uF
Van ilyen "micropower" erősítőm, kis komplet IC, azt ki lehetne mérni. Ki kellene találni, hogyan is nézzen ki a mérő kör. Bemenetre kell egy osztó, hogy 3.3V -> vonali szint meglegyen, de mi kell a kimenetre?
-
Lompos48
nagyúr
válasz
CPT.Pirk
#19782
üzenetére
Így tiszta az ügy. A kondi természetes. Az ellenállás is az. Az erősítő bemenete egy egyenáramú fokozat. Ha pici is, de kell neki az az adatlapban bias current-nek nevezett valami, amit ellenállás nélkül a plusz bemenet nincs honnan megkapjon. A diódák erre nem alkalmasak, csak (
őrző-)védő szerepük van.Ez egy nagyszerű alkalmazás, elteszem a rajzot, akkor is ha inkább didaktikus célra használható.
Még "befizetnék" egy bármennyire kicsi teljesítményű erősítő átviteli karakterisztikájára.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#19780
üzenetére
Tegnap este megoldottam, végre működik a komplett wobbler! Hamarosan lesz róla egy videó is, meg képek!
A 120pF-es kondit a bemenetről cseréltem 4.7uF-es Wimára, így a 10Hz alatt is rendben van az átvitel.
Viszont ez a komplett mérő kör, igazából a Schallen-Key + Opamp szimulálására már képtelen a Tina, ilyen -40dB-ről indul az átvitel...
Egy biztos, mióta az 1Mohm ott van, rendben vannak a dolgok és nem lebegnek a bemenetek.
-
#19781
DonThomasino
veterán
DonThomasino
veterán
Nincs vkinek eladó weller TCP mágneskapcsolója?
-
#19779
Lompos48
nagyúr
DonThomasino
#19776
Lompos48
nagyúr
válasz
DonThomasino
#19776
üzenetére
24V 50W vagy 55V 50W a fűtőbetét paraméterei. Azokat nem lehet egymás között cserélgetni. A mágneskapcsoló pedig csak kapcsoló, amiben a mágnes a Curie pontban (az a hőmérséklet, ahol a mágnesessége megszűnik) a rávésett (írt) hőmérsékleten kapcsol. A kontaktusok függvényében bírja vagy sem a totya694 által kiszámolt áramot. Én hinnék neki...
-
#19777
totya694
őstag
DonThomasino
#19776
válasz
DonThomasino
#19776
üzenetére
Használható igen
55V 50W-os betét esetén 0,90909..A-t kell kapcsolgatnia
24V 50W-os esetében meg 2,083333..A-t -
#19776
DonThomasino
veterán
DonThomasino
veterán
Szerinted Weller TCP 24V 50W mágnes kapcsoló használható
Weller TCP 55V 50W os fűtőbetéttel ?
-
#19775
totya694
őstag
krisztianAMG
#19772
válasz
krisztianAMG
#19772
üzenetére
Az egyik variáció.
-
#19774
totya694
őstag
krisztianAMG
#19772
válasz
krisztianAMG
#19772
üzenetére
Üdv!
Én megépítettem 2 fajtát is ezekből.Első körben az általad is megépített példányt csak nem volt itthon Sotky diódám így egy bontott készülék +/- 12V-os tápjával oldottam meg tökéletesen dolgozott(nem volt gerjedés/brumm stb)
Második körben egy az eredetihez közelebb álló példányt építettem meg annál 4 dióda>puffer kondi>hidegítő kondi táp volt és ott viszont már brummos volt a készülék.Ahogy a 0V részt földre kötöttem egyből megszűnt a brumm.Ennél a verziónál már 1db IC alkotta a 2 oldalt.
Hangzásban nem vettem észre köztük különbséget mind 2 példány jól szólt és nagyobb impedanciájú fülesekkel is simán megbirkózott.Ha füles erősítőt tesztelek akkor a 32 ohmostól a 2000 ohmosig végig próbálgatom pár fejhallgatóval. -
#19773
CPT.Pirk
Jómunkásember
krisztianAMG
#19772
CPT.Pirk
Jómunkásember
válasz
krisztianAMG
#19772
üzenetére
Kb. igen.
Aztán ha továbbra is van valami gond lenne, akkor meg be lehet tenni 7809 és 7909-es lineáris stabilizátorokat, azoknak elég ez a trafó is, a kapcsolásnak meg a +-9V.
Árnyékolással meg csak a bemeneti jelkábeleknél törődj, de az gondolom megvan. No a többit holnap. Vagyis reggel.
-
#19771
CPT.Pirk
Jómunkásember
krisztianAMG
#19770
CPT.Pirk
Jómunkásember
válasz
krisztianAMG
#19770
üzenetére
Nem, legalább is többnyire nem.
Így néz ki egy általános tápegység:
trafó -> egyenirányítás -> pufferelés -> szűrés
Ahogy nézem a képet, az utolsó lépcső hiányzik. Nézd meg ezt a lapot, szépen megvan rajta a tápegység rajza a te erősítődhöz: [link]
-
#19769
CPT.Pirk
Jómunkásember
krisztianAMG
#19768
CPT.Pirk
Jómunkásember
válasz
krisztianAMG
#19768
üzenetére
A trafók szórt tere ellen nehéz védekezni. A mágneses teret permalloy ötvözettel lehet csökkenteni, de csak kicsit. Igazából a trafót kell úgy megtervezni, hogy a szórása ne legyen zavaró.
A képed alapján sokkal nagyobb jelentősége van az egyenirányítás és a pufferelés után a képen nem látható, gondolom ott sem lévő tápfesz. szűrésnek.
-
#19768
krisztianAMG
senior tag
krisztianAMG
senior tag
Sziasztok!

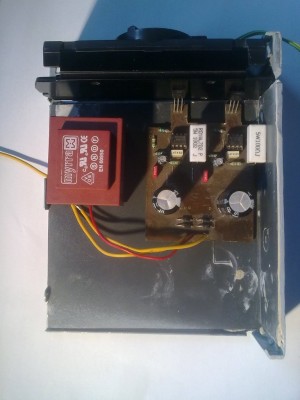

Adott egy doboz, trafó és egy CanAmp klón. Ha képen látható módon kerülnek elhelyezésre az egységek, szükséges a trafót árnyékolni, vagy ezek a beöntött fajták nem szórnak halható mennyiségű zajt?
-
xKacsax
aktív tag
-
CPT.Pirk
Jómunkásember
válasz
Batman2
#19758
üzenetére
A nagyfeszt tűrő kondi akkor kellene, ha csövest építenél, a fokozatok közé olyan kellene.
Amúgy ne sajnáld a pénzt ezekre a kondikra, mert legalább annyira meghatározzák a hangzást, mint az erősítő IC önmaga. Én rendeltem Pestről az alkatrészekkel együtt 10 darab MKP4-es Wimát is, hogy később is legyen, ha építek valamit.
-
Batman2
addikt
válasz
totya694
#19755
üzenetére
Jó, egy-egy erősítő esetében még belefér 1 db. 800-1000Ft-os csatoló kondi, bár ha ezt sztereóban gondoljuk, akkor már mindjárt a kétszerese, már annyiba kerül mint maga a teljesítmény erősítő IC pl. !
Nekem a drága az már 500Ft fölött van.
Most nézelődtem, a TME-nél be lehet szerezni 30-100V között standard poliészter fólia kondikat, 4,7mikrósban már olyan 200-400Ft körül, 10 mikrósat pedig olyan 300-600Ft körül, ez még belefér, csak ugye 1600 náluk a postaköltség.
A helyi boltokban még nem kérdeztem, ha 500Ft alatt be tudok szerezni egy legalább 4,7mikrósat, akkor lecserélem kiváncsiságból az erősítőmben !
(1 mikrósból van pár darabom, csak az kevés)
A hangátvitelben számít valamit, hogy 400V-os, vagy csak 30V-os kondit használok csatolónak ?
Üdv.
-
#19757
DonThomasino
veterán
DonThomasino
veterán
Van egy régi weller TCP fűtő betétem, aminek az az érdekessége
hogy 55V és 50W . [link]
Ehhez szeretnék szerezni mágnes kapcsolót.
A kérdés az lenne manapság csak 24V 50W TCP
hez lehet mágnes kapcsolót kapni
Az jó lenne hozzá vagy esélytelen? -
CPT.Pirk
Jómunkásember
-
Batman2
addikt
válasz
Lompos48
#19733
üzenetére
Bemeneti kondis csatolásra elkót, vagy polarizálatlan fólia kondit jobb használni, melyikkel lesz jobb a hangminőség ??
Az elkó előnye, hogy kisebb méretű, könnyen beszerezhető és fillérekért 2 mikró felett is,
míg a fólia kondi hatalmas és 2 mikró fölött már ritkább, jóval drágább (bár igaz, hogy erősítő esetében nem kell nagy feszültségű legyen) !
Üdv.
-
-
-
And
veterán
válasz
Kalandor
#19747
üzenetére
Hogy a 4,8V elegendő-e neki, az kialakítás (és határérték figyelés) kérdése, akár még működhet is. A nagyobb probléma azzal van, hogy az AA-méretű Ni-xx akkuk kisütési határfeszültsége 0,9..1V cellánként. Azaz ha ilyen szintig nem tudod lemeríteni a cellákat, akkor a bennük tárolható töltést / energiát nem tudod kihasználni. Márpedig hogy 4V-ról már nem fog működni a töltés (mivel a Li-ion töltési végfeszültsége típustól függően 4,1 vagy 4,2V, és a belső töltőkör nagy valószínűséggel nem alkalmaz DC-konverziót), az hétszentség. Ezt tisztességesen csak több kiinduló AA-akkuval tudod megoldani (lineáris stabilizálással, plusz energiaveszteség árán), vagy DC-konverterrel, utóbbira kész egychipes megoldások vannak.
Az 1,25V-os cellafesz pedig semeddig sem tart, ahogy a töltésük végén kialakuló, ennél magasabb (1,4..1,5V) feszültség sem, terhelés alatt 'pillanatok alatt' kialakul az 1,2V körüli cellánkénti kapocsfesz. -
#19748
CPT.Pirk
Jómunkásember
Darko_addict
#19746
CPT.Pirk
Jómunkásember
válasz
Darko_addict
#19746
üzenetére
Viszonylag gyakori, kvázi természetes jelenség a kapcsoló üzemű tápoknál.
A háttérvilágítás tápjában lévő nagyfrekis trafó csinálja a cicergő hangot. Nem tudsz vele mit csinálni, kénytelen leszel vagy megszokni, vagy nagyobb fényerőn használni a monitort. Esetleg eladni...
totya694: én meg majd rendbehozom azt a régi csöves világvevőt. Nagyjából csak le kell lakkozni.
Kalandor: 4 darab 1.2V-s cellánál pár százalék töltés után már jelentősen esni fog a cellák feszültsége, és a teló meg elkezd merülni, miközben tölt. Androidos telóval próbáltam ezt én is. Több cella kell, meg egy 7805, vagy egyéb 5V-s stab. IC.
-
#19746
Darko_addict
őstag
Darko_addict
őstag
Azt nem tudjátok esetleg, hogy miért zúg a Samsung T220-as monitorom, mikor alacsony fényerőn van?
Olyan típusú búgás, aminek a származását nehéz kihallani, (hogy honnan is jön), de érezhető, hogy van!
+ 70-es fényerő felett kezd halkulni és kb. 74-nél el is tűnik teljesen. -
Batman2
addikt
válasz
Lompos48
#19733
üzenetére
Már azt hidtem, kezdem érteni, de aztán megnéztem megint az adatlapon levő dupla tápos hídkapcsolást és ismét nem értem !
A dupla táplálás ellenére alkalmaz bemeneti csatoló kondit, pedig akkor nem lenne fontos ebben az esetben, ha jól értettem a dolgokat !
Szimpla táp esetében természetes, hogy használok bemeneti és kimeneti csatoló kondit is, ez nem kérdés !
Már én is alig látom a képernyőt, feladom mára a tanulást !
Üdv.
-
PHM
addikt
válasz
Batman2
#19730
üzenetére
Egytelepes táplálásnál mind a bemenet, mind a kimenet kvázi
féltápfeszültségen van. Ezért kell mindkét helyre csatoló kondi.(#19733) Lompos48: Ehh, megint meg tetszett előzni.
(#19732) Batman2: A kéttelepes táplálásnak főleg normál erősítőnél
vannak előnyei. (A magasabb tápfeszültségen kívül.)
Hídkapcsolásnál mindegy, milyen a táplálás, de a bemeneteket azért
nem árt egyenáramúlag leválasztani. -
Lompos48
nagyúr
válasz
Batman2
#19730
üzenetére
Node a hídkapcsolás esetében amúgysem kell csatoló kondi, mivel úgy hajtja a hangszórót szimpla tápról, mintha dupla tápról menne !
Ismétlem: a kettőnek semmi köze egymáshoz. A nem híd vagy nem duplatáplású erősítőkben a kondenzátor azért kell, hogy egyenáramú szempontból elválassza a végfokot a terheléstől. Képzeld el mi lenne, ha egy ellenütemű végfok kimenetét egy darab "dróttal" (impedanciája 4Ω, de ohmikus ellenállása kisebb) a nullára kötöd. Fog még az működni?
- Egyszerű erősítő a hangszóró egyik végét nulla és táp között rángatja, másik a nullán van.
- Dupla (szimmetrikus) tápos erősítő hangszóró egyik végét a pozitív és negatív táp között rángatja, másik a nullán van.
- Híderősítő a hangszóró egyik végét a pozitív és negatív táp között rángatja, míg a másikat ugyanúgy, de fordított sorrendben.Bármikor lehet 2 duplatápos erősítőt is hídba kötni.
Ezért nem értem a kettős tápot híd esetében, ahhoz elég egy erősítő is magában, jobb lesz a torzítás is és kisebb feszültségesés lesz a végtranyókon is !
Csak a hídkapcsolás képes a hangszóró 2 végét ellenkező irányba vezérelni. A nem híd, legyen az egy vagy több tápos, erre képtelen.
Mégegyszer a 2 dolognak semmi köze egymáshoz!
Micsoda kettő kell kondin keresztül kapcsolódjon ??
Bemenet és kimenet is.
Mindkét tápfesz vonal, hogy csak jel, illetve terhelés hatására érje el, impulzus szerűen a max. feszültséget, üresjárásban, folyamatosan ne ??
Ezt nem értem.
De a kettős táplálás szükségességét, vagy előnyét még mindíg nem értem hídkapcsolás esetén !?
Hogy ne kelljen bajlódni a bemenet egyenszintjével. De akármikor egy + - 15Vról (vagy akármilyen feszültség lehet) ráköthető egy szimpla 30V tápra. Csak minden szint fennebb csúszik 15V-tal. Ilyenkor ellenben vigyázni kell a bemeneti kondenzátoros csatolásra.
Mára azt hiszem ennyi!
-
#19731
Batman2
addikt
Darko_addict
#19728
Batman2
addikt
válasz
Darko_addict
#19728
üzenetére
Ha valamit konkrétan meg akarunk érteni, tanulni, azt csak így lehet !
-
-
Batman2
addikt
Node a hídkapcsolás esetében amúgysem kell csatoló kondi, mivel úgy hajtja a hangszórót szimpla tápról, mintha dupla tápról menne !
Ezért nem értem a kettős tápot híd esetében, ahhoz elég egy erősítő is magában, jobb lesz a torzítás is és kisebb feszültségesés lesz a végtranyókon is !Üdv.
-
#19728
Darko_addict
őstag
Darko_addict
őstag
De durva! Fogalmam sincs miről beszéltek, rég voltam ennyire idegen egy témában. Lehet nem kellett volna végignevetgélni a fizika órákat a hátsó padban.
Le a kalappal előttetek, úgy tűnik tudjátok is miről beszéltek, nem csak csobogtok, mint a kispatak... sajnos ez elég sok fórumban tapasztalható már.
-
Lompos48
nagyúr
válasz
Batman2
#19719
üzenetére
Mi értelme van a kettős táplálásnak hídkapcsolás esetében ?? [link]
Nem pont az lenne a lényege, hogy szimpla tápról is úgy hajtja a hansgzóró, mintha kettős tápról menne ??Két különböző dolog. A dupla (szimmetrikus) tápra PHM leírta a lényeget. A hídkapcsolás pedig egy olyan "trükk", amivel kisebb feszültségen nagyobb teljesítmény paszírozható ki azzal, hogy a terhelés mindkét végét cibáljuk egyetlen helyett.
Ha jól tudom mégcsak nem is az erősítők számára találták ki először, hanem egyenáramú villanymotorok változtatható forgásirányú meghajtására. Az erősítők pozitív hozadékként jöttek képbe. -
Lompos48
nagyúr
válasz
CPT.Pirk
#19720
üzenetére
Ez összevág azzal, hogy GND-t kötve a bemenetre 0.03-0.04V feszt mér az AD.
Legalább egy dolgot megértettünk.
Egyébként az 1Mohm ellenállás beépítéséről mit gondolsz?
Ebben a fázisban igen. Majd még kísérletegetsz és hasonlítgatod az eredményeket. A magyarázatot egyelőre jegelni kéne, mert rejtélyes.
...tényleg össze kötődik a scóp bemeneti ellenállása az AD bemenetével, ezt megmértem.
Gondolom a testföldelés miatt. Én (nem tanács, csak vélemény, nem muszáj követni
) betáplálnám a szkópot föld nélkül egy mérés erejéig, hogy lássam akkor bizony mi mérhető. -
-
CPT.Pirk
Jómunkásember
-
Batman2
addikt
Nézegettem a TDA 2040-es adatlapját.
Mi értelme van a kettős táplálásnak hídkapcsolás esetében ?? [link]Nem pont az lenne a lényege, hogy szimpla tápról is úgy hajtja a hansgzóró, mintha kettős tápról menne ??
A TDA 2050-eset lehet e hídba kötni, asszem nem láttam írva a doksiban ?
Üdv.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#19717
üzenetére
A műveleti erősítőkét a szűrőből. Ott van az, hogy 1mA kimeneti áramnál H állapotban 4.96V-ra, L állapotban 0.04V-ra lehet számítani. Tehát a végfokozat nem "eszik meg" majdnem semmit az amúgy is kis kilengést megengedő 5V táphoz képest. Tehát torzítás (limitálás) nélkül képes 5.0-0.08V= 4.96Vpp-et átvinni. Ha emlékszel ez az érték az LM324-nél sokkal kisebb volt a bipoláris végfok miatt. Ez pedig nagyon fontos amikor kisamplitúdójú jeleket akarsz mérni.
engem megvisel az időváltozás...
Engem is, főleg ha a használt mértékegység az év...
-
Lompos48
nagyúr
válasz
CPT.Pirk
#19706
üzenetére
A 40mV és az 1mA arról akart szólni, hogy rail-to-rail erősítő lévén 1mA-es terhelésnél nem kell (marad) nagyobb fesz. tartalék sem a plusznál, sem a földnél, mint 40mV. Tehát csupa dícséret volt az erősítőnek és választásnak egyaránt. Nem voltam elég explicit, mert átolvasva az adatlapot ez egy komoly tulajdonságnak tűnik, gondoltam félszavakból is megérted, amit dadogok.
A másik megkavart gondolat - ami rág - a szimpla táplálás és a mért jeled viszonya. Nullára szimmetrikus színusznál asszimetrikus táplálása az erősítóknek. Én itt érzem a baj okát, de még nem tudom magyarázni.
Bocs' hogy/ha nyakatekert voltam. -
CPT.Pirk
Jómunkásember
válasz
moha21
#19712
üzenetére
The USB Battery Charging Specification of 2007 defines new types of USB ports, e.g., charging ports.[46] As compared to standard downstream ports, where a portable device can only draw more than 100 mA current after digital negotiation with the host or hub, charging ports can supply currents above 0.5 A without digital negotiation. [link]
"digitális kézfogás" nélkül csak 100mA áramot vehet ki a portból.
totya694: hajjaj!
-
válasz
CPT.Pirk
#19710
üzenetére
Az elébb szívtam meg egy xBox vinyó miatt.Megakartam nézni egy xBox-ból származó vinyó állapotát és rutin szerűen az USB-s IDE/SATA átjátszómra kötöttem és természetesen a külső tápra.20-30mp után lefagyott a Win és újra indult a gép de akkor már nem volt meg a boot sectora a vinyónak...
-
#19709
totya694
őstag
Darko_addict
#19707
válasz
Darko_addict
#19707
üzenetére
Mekkora áramfelvétele van a ventilátornak?
Csak mert van korlátja az USB terhelhetőségének -
#19708
kjani18
őstag
Darko_addict
#19707
kjani18
őstag
válasz
Darko_addict
#19707
üzenetére
Ennek alapján meg tudod csinálni...
-
#19707
Darko_addict
őstag
Darko_addict
őstag
Sziasztok!
A következő kérdésemet úgy olvassátok, és válaszoljátok meg - amennyiben kedvetek van -, hogy amatőr vagyok a szó legszorosabb értelmében.
Egy egyszerű 3 pin-es PC ventilátor csatlakozót szeretnék átalakítani USB-sé. XBOX hűtésnek kell, és az USB portból nyerné az áramot. Direkt ilyen venti 6.000 környékén van, kicsit sokallom.
Nem tudom van-e róla leírás, csinált-e már valaki hasonlót, bármilyen tanácsot szívesen fogadok.Köszönöm előre is!
Egy ILYEN 12 centis venti lenne átalakítva. Kapna kis talpakat is, és az XBOX felső szellőzője fölé (gépházon kívül, nem nyúlok bele) lenne fektetve, segítene kiszívni a meleg levegőt.
-> Csatlakozója
-> Egy kis más
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
ekkold- LEGO klub
- Fejhallgató erősítő és DAC topik
- Távol-keleti webshopok OFF topikja (játékok, kuponok, stb.)
- Android alkalmazások - szoftver kibeszélő topik
- mefistofeles: Az elhízás nem akaratgyengeség! 2 Ahogy én csinálom.......
- EAFC 26
- Elektromos (hálózati és akkus) kéziszerszámok, tapasztalatok/vásárlás
- Vezetékes FEJhallgatók
- Samsung Galaxy S23 és S23+ - ami belül van, az számít igazán
- Kuponkunyeráló
- További aktív témák...
- Komplett RGB Gamer PC / RTX 3080 / i5-12490F / 32GB DDR5 / 250GB & 1TB SSD / IRÁNYÁRAS
- Magyar kiosztású Apple Magic Keyboard 2, Touch ID, teljes méretű
- Új Mac Studio M4 Max 2025 14C CPU /32C GPU / 36GB RAM / 512GB - 1 ÉV APPLE GARANCIA
- 2026 MacBook Air / MacBook Pro / M5 - M5 Pro - M5 MAX 14" / 16"
- Asus 15.6,core i3 8145U(4x3,9Ghz)IntelUHD VGA,MAGYAR Vil.bill.,8-20GB RAM,SSD+HDD?,,Win.11
- LG 27GX790A - 27" OLED evo / 2K QHD / 480Hz & 0.03ms / NVIDIA G-Sync / FreeSync / DP 2.1 / 1300 Nits
- AKCIÓ! ÚJ ASUS TUF GAMING Geforce RTX 5080 OC Edition 16GB VRAM Ray Tracing DLSS4
- Samsung Galaxy S26 Ultra Pitaka tok, üvegfólia
- BESZÁMÍTÁS! ASRock B550 R5 5600 16GB DDR4 512GB SSD RTX 4060 8GB Zalman S2 TG be quiet! 500W
- LG 27MR400 - 27" IPS LED - 1920x1080 FHD - 100hz 5ms - AMD FreeSync - Villódzásmentes
Állásajánlatok
Cég: Laptopműhely Bt.
Város: Budapest
