artiny
őstag
Ez az adapter jo lessz a routerhez?
Van egy routerem amihez nincs meg az eredeti adapter. A routerre ez van irva: 12V 1Ailyen adapterem van:
http://kepfeltoltes.hu/120324/Fotografia0323_www.kepfeltoltes.hu_.jpgLehet kapcsolgatni Voltot 12re is./ez a max/ az Amper ha kisebb mi lehet belole..? egy pillanatig kiprobaltam mar es feljottek a ledek a routeren es vilagitott a power gomb is...de le is huztam rola..inkább
-
#18292
moha21
veterán
szaszayanou
#18291
moha21
veterán
válasz
szaszayanou
#18291
üzenetére
Nem számít.
-
#18291
szaszayanou
aktív tag
szaszayanou
aktív tag
Egy villámkérdés: a kerámiakondiknak van polaritása? Számít, hogy kötöm be őket?
-
Lompos48
nagyúr
válasz
CPT.Pirk
#18289
üzenetére
de itt egész értékek vannak
Azoknál digi műszereknél is egész értékek vannak, utána számigálják át rendes decimális értékekre. De itt nem errél van szó.
Amit leírsz, ott a hiba kisebb, mint 0.1%, ami dB-ben számolva 0.00868 dB hiba teljes mérési skála esetén. Ettől nem esnék kétségbe.
Szóval ilyen pontosság mellett szükségem van többre, mint egyszerű csúcs detektálásra?
Nem hiszem. Nem akarsz pontossági rekordokat döntögetni. Lehet most az audiofilek megnyuvasztanának, de egy frekvenciameneti jelleggörbénél egy fél dB-es hullámosság nem számottevő. Szerintem te se ilyenekre utazol feltétlenül.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#18288
üzenetére
Jah h. programmable.
![;]](//cdn.rios.hu/dl/s/v1.gif)
"hogy pl. 0.00...000%FS ± 2 digit " értelek, de itt egész értékek vannak, szóval ilyen eltérésekkel:
Azonos feszültség (3.3V) mérése:
AD1 AD2
4090 4087
4089 4091
4091 4089
és így továbbSzóval ilyen pontosság mellett szükségem van többre, mint egyszerű csúcs detektálásra?
-
-
CPT.Pirk
Jómunkásember
-
Lompos48
nagyúr
válasz
CPT.Pirk
#18285
üzenetére
Hmm, a csúcs detektálás nagyon egyszerű, 2 sor a generátor kódjában, és '1'-be billent egy kimenetet, mikor a szinusz csúcsán van.
Lehet azt analóg feladatnak hagyni:
A szaporább értéknél arra gondolsz...
Igen.
Am. az AD-m 12 bites, így a pontossága nem valami eget verő
Ha jól számolom, a 12 bit olyan 72dB dinamikát jelent (félperiódust mérve). Abból lehet gazdálkodni rendesen egy frekvenciamenet mérésénél.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#18284
üzenetére
Hmm, a csúcs detektálás nagyon egyszerű, 2 sor a generátor kódjában, és '1'-be billent egy kimenetet, mikor a szinusz csúcsán van.
A szaporább értéknél arra gondolsz, hogy mondjuk a csúcs előtt és mögött is kellene X számú mérést végezni, aztán abból valahogy kibogarászni a tényleges csúcsot? Elég komplikált lenne megoldani.
Am. az AD-m 12 bites, így a pontossága nem valami eget verő, tekintve hogy mind a 12 bitre szükség van a mért érték beolvasásához. Így igazából szerintem jelenlegi terveknek megfelelő lesz a csúcsoknál lévő mintavételezés.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#18283
üzenetére
Ha a generált színusz csúcsával szinkronizálod a mérést, lehet hibát ad fáziscsúszások miatt. Másik változat a sokkal szaporább mintavételezés és abból a szoftver válogatja a csúcsértéket. Harmadik és nekem ez tetszik a legjobban egy S/H (sample&hold) áramkör csúcsdetektorral, ami - igaz - bonyolítja a dolgokat.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#18281
üzenetére
Hmm, akkor elég régen láttam utoljára dB skálát, tinában meg úgy néztem, hogy úgy emelkedik a skála, ahogy írtam. Mind1, ezek nem jelentenek nagy eltérést.
Egyébként ha igazam van, meg tudom csinálni az 1Hz-es szinusz jelet is, mert ez úgy működik, hogy a bemenő négyszögjelet használja "időalapnak" a szinuszhoz, szóval ha 512Hz-es négyszögjelet adok a szinusz generátoromra, annak a kimenetén 1Hz-es szinusznak kell lennie.
Btw, mikor olvassam be az AD-vel a szinusz amplitudókat? Én úgy oldottam meg, hogy mikor a szinuszhullám "pozitív" csúcsához ér, akkor olvassa le mindkét csatornát, és ezeket az értékeket küldi el a rendszer. Max annyit kellene még megcsinálnom, hogy hagyjon lemenni néhány periódust, mielőtt mér.
atesss: Ezt nem teljesen értem, mire gondolsz? Soros porton ugye soros kommunikáció zajlik, oda valami TTL szintű bemenetekkel rendelkező eszköz kell, pl. uC, ilyesmik, amik ezt kezelik és feldolgozzák.
Neked egyértelműen a párhuzamos port kell. -
-
atesss
addikt
válasz
Jester01
#18275
üzenetére
Azokat kézileg kapcsolgatják.
Egyenlőre csak ennyit csinálnék meg, ezt a PC mükodtetné, a 60 percre automatizáltan.Amúgy lehetne az egész megoldás automatizált, elegáns dolog lenne, de az már túl nagy átalakitás (mind nekem ill. nekünk munkában, mind pénzben), a mostani is jól müködik végül is.
Meg jó pár dolgot nem is lehetne, figyelni kell a játékosokat (kamerán - most egy webkamera van, ami a célnak nagyjából megfelel ugyan, de jobb lenne valami nagyobb felbontású, a kevés fényt jobban türő megoldás ide is), és az alapján reagálnak az operátorok.
A 60 perc viszont fix. Kivéve persze ha előbb befejezik, és kijutnak a játákosok.
Az se lenne mondjuk hülyeség, hogy ezt is a játékosok kapcsolják - végső megfejtésként.
Ha meg nincs meg nekik 60 perc alatt, akkor a PC.De úgy néz ki maga a vezérlés nem is lesz annyira bonyolult. Inkább az elektromágnesre kellene valami ötlet. Meg ennek a mechanikai megvalósitását is meg kell oldanunk.
-
CPT.Pirk
Jómunkásember
Visszatérve az FPG-mhoz, már van egy szinusz függvény generátorom, ami iterációval, a függvény értékeinek 1/4-én 4x végigszaladva rakja össze a szinuszt. Ez mondjuk 128-as elemszámnál 512 órajel impulzust jelent egy teljes szinusz kirajzolásához.
50MHz-es órajel mellett ez 97.656kHz maximális frekvenciát jelent. Hogy osztanátok be ezt a ~100kHz tartományt mérési pontokkal?
Pl. Tinában egy R-C szűrő átviteli függvényét 10 ponttal kiszámolva is majdnem ugyanolyan görbét kapunk, mint 1000 ponttal. Arra gondoltam, hogy 1,2,3.. 10, 20, 30...,100,200,300...,1k,2k,3k..10k,20k,30k...,100k lennének a pontok, vagyis maximum 50 pont lenne. A minimum még kérdéses, azt hiszem, 512Hz a legkisebb előállítható frekvencia, de ennek még utánajárok.
Mondjuk, hogy 1kHz - 100kHz között 30 pontban megmérem az erősítést. Ezzel pl. a milliméterpapír logaritmikus osztásaira X tengely mentén szépen lehet jelölni. Elég ez nekem?
zka67: áhhá, az úgy már más! Azokat viszont nem szeretem, mert mindig hallom őket ciceregni.
-
-
Lompos48
nagyúr
válasz
johniee
#18269
üzenetére
Persze, hogy 4. Indulnom kellett valahová, nem néztem át mert el akartam küldeni még akkor. Bocs'!
Azért általában nem árt, hogy a PC ne legyen semmivel galvanikus kapcsolatban. Ezt majd eldöntöd.
Elektromágneshez most nincs ötletem, de majd kicsit töröm a fejem/keresgélek... -
atesss
addikt
válasz
Lompos48
#18268
üzenetére
A veszély az pontosan mit jelenthet ?
Ha hálózati feszen megy az elektromágnes, akkor az visszajutva, azt értem.
Illetve azt sem igazán, mert ha a Soros port kiemenetére egy tranzisztort (illetve leginkább logikai szinttel vezérlehető MosFET-et) teszek, ami mondjuk 5V-ot vagy 12V-ot kapcsol, és majd azzal kapcsolom a relét (ami hálózati feszt kapcsol), akkor ott se nagyon lehet gond. Ha szétég a relé, akkor igen, de az azért elég extrém dolog lenne.
Amúgy maga a gép nem nagy értékű (P4-es alapú Dell Optiplex GX60), esetleg az adatok (de nem igazán van rajta), meg a windows és a driverek feltelpítése (nem kevés időmbe telt...), és a windows és az időt kijelző (és a Soros / Párh portos vezérlést adó) program beállítása lehet "értékes".De ami komolyabb probléma, az az elektromágnes !
Merrefelé lehetne ilyeneket kapni ?
Képet rakok majd fel, de a lényeg talán anélkül is világos - egy 100-200g-nál nem nehezebb reteszt kellene elhúzni vizszintes irányban. Tehát nem egy súlyokat megemelő elektromágnesre kell azért gondolni. -
johniee
senior tag
válasz
Lompos48
#18267
üzenetére
Itt én 4-et látok, akárhogy is nézem.
- nem látom a harmadik erősítőt a bemenetről. Lehet fontosabb, mint az amelyik a dupla-T szűrővel van felszerelve (nálad a baloldali).
Beraktam egy +12V és FÖLD csatlakozót. Így már jó lesz? -
Lompos48
nagyúr
válasz
johniee
#18265
üzenetére
Persze, de megjegyeznék még 1-2 dolgot:
- ha odafigyelsz az IC-re rájössz, hogy tokonként 5 erősítő van. Tehát egyetlen tokkal (vonóval
) boldogulsz.
- nem látom a harmadik erősítőt a bemenetről. Lehet fontosabb, mint az amelyik a dupla-T szűrővel van felszerelve (nálad a baloldali).
- a Darlington-os meghajtás a LEDeknek jó ötlet.
- elég az egyik csatorna jele, mert a ritmus általában jelen van mindkét csatornában. Ha valami nem tetszik még mindig összekötheted könnyen a két csatornát kis kondenzátorokkal. -
atesss
addikt
-
Lompos48
nagyúr
válasz
CPT.Pirk
#18261
üzenetére
Még jobb talán optócsatolóval megoldani, mert azzal a galvanikus leválasztás is biztosítva van. Forgalomban (pontos üzletet nem tudok mondani) vannak kis áramú változatok (pl. HCPL-2300, HCPL-0300), amikben a LED megelégszik 0.5mA árammal is. [link]. De Több gyártónál is lehet keresgélni.
-
CPT.Pirk
Jómunkásember
válasz
atesss
#18260
üzenetére
Csak egy kis részére válaszolva:
Ha jó értékeket találtam meg [link], akkor a párhuzamos port logikai kimenetei nagyon kicsi, 2mA körüli árammal terhelhetőek csak. Oda szükség van egy tranzisztorra, ami egy külső, mondjuk 12V-t kapcsol a reléidre.
A relék táp lábaira pedig tegyél egy akármilyen általános diódát, anódjával a + feszültség felé nézve, hogy a kikapcsoláskori önindukció ne rúgjon vissza a relétől a mögöttes hálózatnak. (ez minden körülmények között szükséges, ha reléket használsz valamire) -
atesss
addikt
Üdv !
Egy barátomék csináltak egy ilyen "szabadulós" játékot.
Egy csomó mindent megoldottak komolyabb saját készítésű elektronikai megoldások nélkül (pl. egy rakat távirányítós dugalj), de egy ötletem lett még amit lehetne tökéletesíteni:
Egy ajtót kellene nyitni és zárni (illetve csak reteszelni), számítógépről autómatizáltan.
60 perc van a játékra, ugye a kezdéskor automatikusan bezárná, a végén meg kinyitná.
A program meg is van, mert a visszaszámláló program (ami a játékosoknak is jelez) tud Soros vagy Párhuzamos porton jelet kiküldeni (a PC-k régebbiek, van rajtuk még port).
Az első kérdésem hogy ez mekkora áramerősséget bír ? Ha jól sejtem relét nem igazán lehetne róla közvetlenül meghajtani.
A következő kérdés, hogy mivel lehetne a reteszt el majd visszahúzni. Csináltam róla képet, du. fel tudom rakni.
De az biztos hogy valamilyen elektromágnes kellene. Ugyan a retesz elég nagy, de szerencsére simán mozog, nincs akadás, így talán nem kell olyan nagy erő.
Mi használható ilyesmire ?
A következő kérdés a feszültség, ha lehetséges jobban preferálnék egy törpefeszültségűt.
Ha meg tudjuk oldalni, a visszahűzást lehetne úgy is, hogy egy rugó van bent, és ha nem kap áramot az elektromágnes, rögtön vissza is húzza. Mondjuk így végig meghúzva kell lennie, de úgy kell megoldani az elektromágnest, hogy bírja hogy folyamatosan fesz van rajta. -
Lompos48
nagyúr
válasz
johniee
#18243
üzenetére

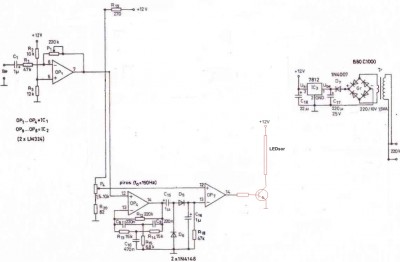

Hevenyészett radírozással ilyesmi jön ki:
Itt akár még az OP4-et is kiveheted a C15-ig mindenestől, ha nem akarsz szűrést a mély hangokra. A hálózati táp is elmaradhat, ha számítógépből táplálnád. Kis kísérletezéssel a potencióméterektől is meg tudsz szabadulni. És így tovább el lehet jutni akár egy 2 tranzisztoros megoldásig is.
-
Lompos48
nagyúr
válasz
johniee
#18243
üzenetére
Példa:
A linkelt rajzból kiválasztod az alsó csatornát (mélyhangok), ha szeretnéd, hogy basszusra, dobra villogjon. A felső 2 elmarad. Elhagyod a műveleti erősítő után következő optocsatolót, triac-ot. A műveleti erősítő kimenetéről egyetlen tranzisztorral megoldod a LEDsor meghajtását. Itt (egyelőre) nem írok konkrétumot, mert ezt az utolsó, új fokozatot a LEDek által igényelt áramból kell kiszámolni, de egyszerű.
-
-
mezis
félisten
válasz
xKacsax
#18248
üzenetére
Üdv.!
Készülj fel arra, hogy esetleg az USB +5V -ról kell táplálnod. (Én két számítógépen is mértem az RS232-esen megjelenő feszültségeket, csak negatívot találtam azok -10 V körüliek voltak.Ha meg USB to RS232 -es adaptert használsz, azon meg semmilyen feszültség nem jön ki (már ami tápfeszültségnek tudnál használni).
Összeforrasztottam az itt közölt kapcsolást, nekem nem működött.
-
xKacsax
aktív tag
Hát akkor a helyzet tényállását vázolom..
Nagyon kezdő vagyok még az elektronika világában, de ugyebár a gyakorlat teszi a mestert.
Szóval szeretném megépíteni [Ezt] a kapcsolást!
Jelenleg eddig amit találtam:
Dióda
Elkó
100R ellenállás
3k3R ellenállás
csatlakozóm van
és IR vevő -t pedig nem találtam. (de valószínűleg tudok majd guberálni valamilyen lomból itthon)Szóval akkor ezekkel az alkatrészekkel ha nekilátok akkor már nem lesz gondom ?
választ előre is köszönöm!
-
Batman2
őstag
válasz
xKacsax
#18239
üzenetére
A kiszállítással nem volt semmi gond, 1 napot késtek összesen az ígért időponthoz képest, az utánvét is rendben volt és az ár is, mivel 5Ft volt a szállítás az elmult akció keretében.
1600Ft-ért már kicsit rosszabb dolog az utánvét, sajna.
Amivel még adósok, hogy nem volt minden cucc raktáron, amit rendeltem, azok nem tudom mikor érkeznek meg, lehet hetek kérdése.
Üdv.
-
-
Batman2
őstag
válasz
Lompos48
#18201
üzenetére
Szevasz

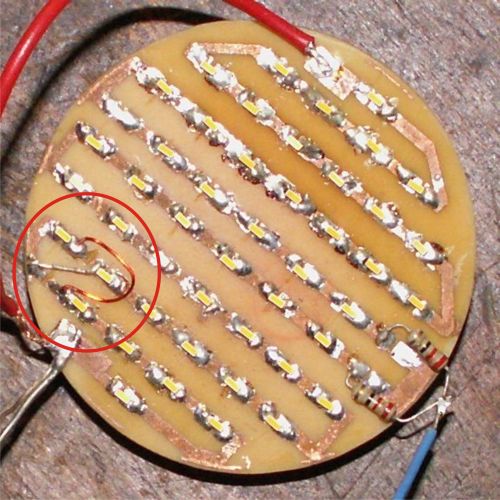

Éppen ez az, hogy sehogy sincsen jelölve, legalábbis felülről !
Alulról onnan lehet tudni, hogy amelyik érintkezője nagyobb, az a negatív, amelyik pedig csak egy egészen vékony csík, az a pozitív.
Emiatt 5ször is megfordítottam minden egyes darabot a csipesszel, mielőtt odaforrasztottam, hogy jó rakjam be, de azért csak becsúszott az az egy hiba !
Azt a LEDet 3 szor kellett forrasztanom, mert mindíg zárlat lett a lábainál, míg végre összejött és közben csak sikerült megfordítanom.
Mivel épen kiszedni már nincs esély, ha mindkét lába be van már forrasztva, így inkább megszaggattam a fóliát és keresztbe kötöttem.Sajnos a melegedés a komoly probléma,
pláne, mivel rosszul emlékeztem és +85 fok a nomrmál működési tartomány maximuma, 100 fok az a rövid időtartamű max. határ és 120 fok a tönkremeneteli határ.Egyelőre kifogástalanul működik, már biztos több mint 10 órát ment összesen, max. 1-2 órás periódusokkal. de így biztosan nem fog több 10 évig működni, valahogy lejjebb kellene vinnem a hőmérsékletét.
Üdv.
-
-
-
Lompos48
nagyúr
válasz
CPT.Pirk
#18227
üzenetére
Nevet ne kérdezz. Egy kissé tejszerű színű műanyag, amit valami hevítőpisztollyal szoktak a rögzítendő helyre juttatni. Nekem (forrás haver) kis 15x15mm-es kockák formájában van, pákával szoktam odaolvasztani, ahová kell. Mintha lenne rudacskák formájában is a pisztolyokhoz. Olvadtan olyan mézsűrűségű, megkötve kemény, de körömmel karcolható. Használjál tekercsek rögzítésére is elektronikában, de nem a szilikongumi alapú.
-
xKacsax
aktív tag
Hellosztok!
Egy kis segítséget szeretnék kérni olyan ügyben hogy meg akarom építeni Ezta kapcsolást, de nem igazán találok olyan webshopot ahonnan be tudnám szerezni a diódát és a kondit. (A hestore nevű webshopban kerestem) vagy esetleg hol találok ilyen paraméterű alkatrészeket ?Válaszokat előre is kösz!
-
malwy
senior tag
válasz
Lompos48
#18220
üzenetére
Jéé most látom ezen is van cellux

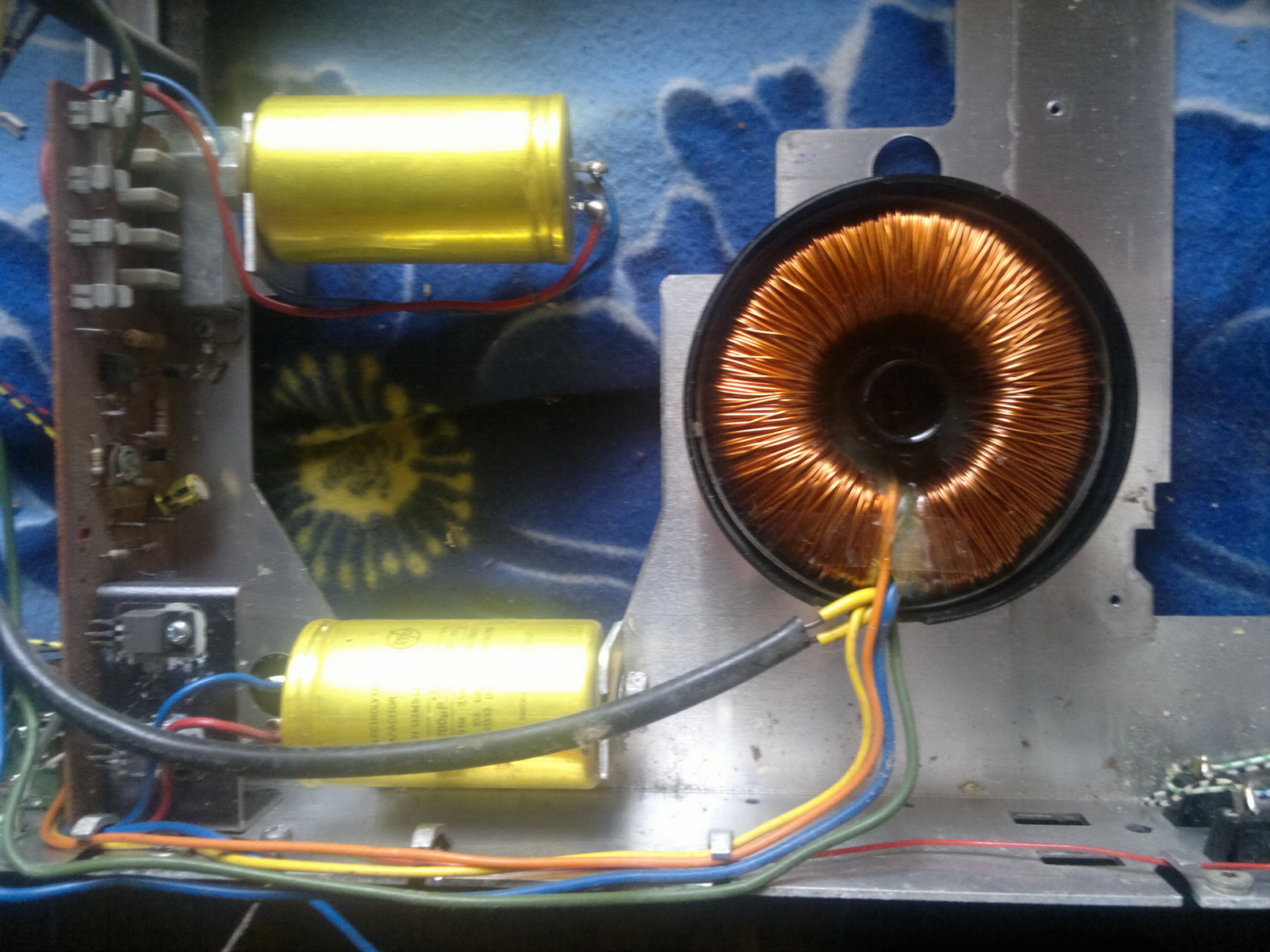

Nem konkrétan ennek a szigetelésére gondoltam, hanem a lomexből vásároltamé. Annál borította az egészet ez a lehelletvékony anyag mindenhol. Megdöbbentő volt a normál, nyákraszerelhető, egybeműanyag trafó után, gányolást idézi.
Ilyesmi, csak átlátszóbb (vagy ugyanez, csak a fotó torzít, tükröződik, töri a fényt stb).
Az a felcsúszott szigetelés mondjuk valóban rémséges.
-
-
#18216
Lompos48
nagyúr
TESCO-Zsömle
#18215
Lompos48
nagyúr
válasz
TESCO-Zsömle
#18215
üzenetére
Olyan van az autós rádiómban is. Minden azzal lehet állítani funkcióválogatás után. Valami impulzusadó, mint az általad említett inkrementális cucc. Csak annak 2 kimenete van/kell legyen, mert a forgásirányról is kell információt adjon
. -
#18214
Lompos48
nagyúr
TESCO-Zsömle
#18213
Lompos48
nagyúr
válasz
TESCO-Zsömle
#18213
üzenetére
Táp-impulzuskimenet-test. Kép nincs?
-
#18213
TESCO-Zsömle
titán
TESCO-Zsömle
titán
Sziasztok.
Van itt valami, ami úgy néz ki, mint egy poti, 3 lába van, de nincs végállása. 360°-ba körbe lehet tekerni, akárhányszor, viszont nincs pozíciója.
Mi lehet ez? Forgás-enkóder?
-
Csinálhatom a NYÁKot?
![;]](http://cdn.rios.hu/dl/s/v1.gif)
De alakra jó!
de ezelött ott volt mindig
