Tamy
senior tag
Sziasztok!

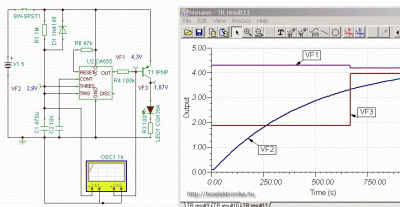

Elkészült az időzítőm amiben korábban segítséget kértem. Végül egy 555-ös IC-vel csináltam meg a képen látható kapcsolást, pár kisebb eltéréssel.
Az áramkör 4V-ról megy, és az IC kimenete egy 680k ellenálláson keresztül vezérli egy BC557 bázisát, míg a kollektora közvetlenül megy egy 4012-es NAND kapu egyik bemenetére. Az időzítő remekül működik, ha rákapcsolom a tápfeszültséget az IC kimenetén megjelenik a közel 4V, majd kb. 2,5 perc elteltével 0V-ra vált. A gond csupán annyi, hogy a tranzisztor valamiért nem zár le rendesen, a kollektorán végig közel 1V van, majd miután az időzítés letelik kinyit szépen, és kapcsolja a 4V-ot. Ez így viszont nem jó, mert a NAND kapu (számomra érthetetlen módon) már ettől az 1V körüli feszültségtől is működésbe lép. Próbáltam a bázis ellenállást nagyobbra és kisebbre is cserélni, de még kiforrasztott állapotban is ott van az a fránya 1V körüli érték. Mit tehetnék?
Az emitterre vagy a kollektorra nem szeretnék ellenállást rakni, mert akkor meg az időzítés leteltével sem lesz meg a 4V a NAND kapu bemenetén, bár jelenleg úgy fest a dolog, hogy 1V is elég neki, holott a többi bemenete és a tápfesze is 4V. Esetleg a tranzisztor lenne a ludas? Még úgy bányásztam ki valamiből, lehet, hogy már nem az igazi? Esetleg másik típussal próbálkozzak?
Az a baj, hogy már kész a NYÁK, minden a helyén, aztán ahogy teszteltem kibukott a dolog, de reméltem, hogy az az 1V nem okoz majd problémát, de sajnos nem így lett.
-
Lompos48
nagyúr
-
#21693
CPT.Pirk
Jómunkásember
Speeedfire
#21691
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21691
üzenetére
21669-ben linkeltem egy jó könyvet, azt érdemes megnézni.
Lompos48: igen, meg a munkapont beállító tagokat úgy szokták csinálni, hogy ellene hassanak a tranyó változásainak.
Egy másik kérdés, 18V-s kézi cségépé akut töltök, de 22V mellett 0.92A megy bele. Nem sok ez egy kicsit? A töltő talpban lévő töltést jelző áramkörben volt egy soros 7 ohm 2W ellenállás, de az kisütötte magát a nyákból. Most 2 darab 20ohm 5W van bent párhuzamosan, de ezek is elég forróak.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#21690
üzenetére
Ez igaz:
Ugyanakkor a legtöbb esetben nem válik tragikussá, mert nem egy nagyon erőteljes jelenség és audió felhasználásban azért ritka a nyílt hurkú erősítő.
De ezért érdekes a FETekkel foglakozni, mert ott a jelenség fordított, tehát a hőmérséklet növekedésével "leszabályozza" magát.
-
#21690
CPT.Pirk
Jómunkásember
Speeedfire
#21688
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21688
üzenetére

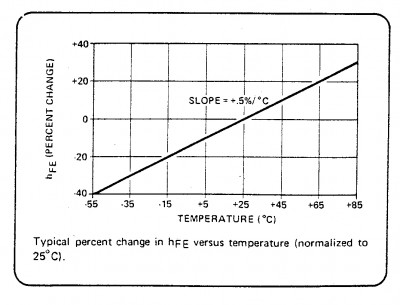

A tranyók áramerősítése erősen hőmérséklet függő mennyiség, ráadásul a hőmérséklet növekedésével az áramerősítés is nő, nagyobb áramerősítés meg tovább melegíti a tranyót ami még nagyobbat erősít... Ennek a következményét már szerintem kitaláltad.
Javaslom elolvasásra valamelyik elektrós könyvet, mert ez nem mítosz volt, hanem hülyeség volt.
-
#21689
Lompos48
nagyúr
Speeedfire
#21686
Lompos48
nagyúr
válasz
Speeedfire
#21686
üzenetére
Én már nem is tudom, hogy hol olvastam/hallottam, hogy vagy nagy borda vagy egy adott hőfokhoz beállított ventillátor, ami szabályozza magát.
Persze, ilyesmi van, csak nem azért, hogy a tranzisztort egy bizonyos hőmérsékleten tartsa, hanem inkább,hogy ne léphessen túl egy bizonyos hőmérsékletértéket.
Ha egy tranzisztor melegszik és nem elég a hűtése, akkor a melegedés láncreakcióként folytatódik tönkremenetelig. Ideális a teljes hűtés, azaz minden termelt hő elvezetése, amit "végtelen radiátor" állapotnak is neveznek. Ezt pedig csak közelíteni lehet, alulról.
...hifi cuccot, amiben venti van...
Lásd: (#21687) moha21
Hát, akkor mítosz cáfolva!
Nem! Mítosz a helyére téve, a mítoszok közé.
-
#21687
moha21
veterán
Speeedfire
#21686
moha21
veterán
válasz
Speeedfire
#21686
üzenetére
Inkább csak azért nincs a végfok közelében venti, mert áthallatszik a zaja.
Teljesítményerősítőknél pedig egyáltalán nem ritka.
-
#21686
Speeedfire
félisten
Lompos48
#21683
Speeedfire
félisten
-
#21683
Lompos48
nagyúr
Speeedfire
#21682
Lompos48
nagyúr
válasz
Speeedfire
#21682
üzenetére
Szerinted egy tranzisztornak van egy ajánlott üzemi hőmérséklete, ami alatt "nem megy" ugyanolyan jól?
Bármilyen adatlapba beleolvasol, az elektromos paraméterek mérési feltételei között szerepel a 25ºC, ahol az adatok érvényesek. Ezek alól csak kimondottan a határesetekben van más hőmérséklet specifikálva, amivel pont az egyéb hőmérsékleten való viselkedést írják le.
-
#21682
Speeedfire
félisten
krisztianAMG
#21675
Speeedfire
félisten
válasz
krisztianAMG
#21675
üzenetére
Nem rossz, bár opa-t én is cserélném. Illetve a ventit kivenném a bordától, mert lehet nem lesz elég "meleg" a tranyó.
-
Batman2
őstag
válasz
Lompos48
#21678
üzenetére
Szerintem az, hogy az egyik cső begyújt, a másik pedig nem !
Ha csak külön előtétet nem hazsnálok mindegyikhez, mivel ha az egyik begyújtott, akkor már leesik a folytó után a fesz a cső üzemi, égési feszültségére, aminél már esélye sincs a másik csőnek és glimmnek begyujtania.
"Aki kapja, majra" alapon, amelyik cső épp hamarabb gyújt, az fog üzemelni.De mondjad, ha tudsz olyan módot, amikor megy párhuzamosan is, egy előtétről !
Maguk a csövek egyébként nem 230V-.osak, többek között ezért is kell az előtét hozzájuk,
83-90V között mértem üzem közben a feszültségüket, hidegen és bemelegedett állapotban.
A nagyobb, klasszikus fénycsövek égési feszültsége is 90-110V között van, sőt a kis 4W-os csőnél mindössze 33V-ot mértem korábban, üzem közben.Üdv.
-
Batman2
őstag
Készítettem egy klasszikus féncső kapcsolást 2db. 15W-os energiatakarékos lámpának a csövével, glimm gyújtóval és egy 36W-os indíktív előtéttel
.
Azt gondoltam, hogy rutin feladat, megvan egy félóra alatt felszereléssel együtt egy deszkára és kész egy jó kis lámpa a kertbe.
Mivel úgyis van itthon egy rakás 15W-os energiatakarékos lámpa cső, így hát azzal készítettem és az sem baj, ha túl hajtja kicsit az csöveket az előtét.Viszont sajnos mégsem rutin feladatnak bizonyult, ugyanis az itthon levő glimm gyújtó, ami a lilás-kék fényű, nagyobb feszültségű (~155V) már nem gyújtott be a kétcsöves kapcsolásban.
Volt egy darab másik fajta gyujtóm, az valamivel alacsonyabb feszről megy, azzal már begyújtott, csak az meg folyamatosan áteresztett a csövek üzeme alatt is, így előbb-utóbb újra kapcsolta a csöveket, ezért ezt kidobtam.
Az igazi, jó, narancssárga fényű, olyan 90V körüli feszültséggel már működő gyújtóból, most nem volt itthon egy darab sem, így úgy oldottam meg a dolgot, hogy bettetem egy darab 5Kohmos ellenállást párhuzamosan az egyik gyújtóval, így éppen akkora feszültség jutott már a másikra, hogy az bekapcsolt, begyújtott, majd ezután már a másik is, ezzel nincs is gond
.A gond az, hogy a két cső nem akar valahogy rendesen együtt dolgozni, elég erőteljesen villódzik a fényük, ami meglehetősen zavaró !
Ez van akkor is, ha nincs rajta plusz ellenállás, csak a glimm gyújtók.
Azt is figyeltem, hogy ezek a gyújtók "szivárognak" e, de semmi fényt nem láttam, így gondolom, nem, tehát nem az zavarja a csövek működését.A két csövet is cseréltem már másikra, de azok is villódznak.
Igaz, egyik sem vadi új, de ettól még nem hiszem, hogy ez lenne a probléma.Gondoltam arra, hogy a 36W-os előtét túlhajtja őket, azért vibrálhatnak, ezért kipróbáltam egy 20W-os előtéttel is, viszont arról meg már alig kapcsolnak be és nem is maradnak égve. Amúgy egy darab cső, önmagában rezzenés mentesen virít a 36W-os előtétről.
Azt feltételezem, hogy a két cső egymást zavarja, mivel sorba vannak kötve, de hát egy előtétre párhuzamosan viszont nem tudom kötni őket !
Esetleg akkor, ha a két cső elé egynként bekötnék még valami ki plusz folytót, vagy kicsi ellenállást.Van e valakinek ötlete, hogyan oladhatnám meg ezt a problémát ?
van e még valami alternatív kötési mód kettő csőre, hagyományos induktív előtéttel ?Üdv.
-
#21676
ozzy711
őstag
krisztianAMG
#21675
ozzy711
őstag
válasz
krisztianAMG
#21675
üzenetére
Jó lett az!
Mondjuk az NE5534-et kicserélném pl. egy OP27-re vagy valami hasonló single op amp-ra. -
#21675
krisztianAMG
senior tag
krisztianAMG
senior tag
Elkészült a CanAmp klónom: MusicPirat Az elképzelés jobb volt, mint ahogy a kivitelezés sikerült... Nem baj, legközelebb már jobban fog menni. (Bár soha többet ilyen dobozt!
) -
Lompos48
nagyúr
válasz
dudika10
#21668
üzenetére
a számítógép hangerőszabályzója (nem a lejátszó programoké) vajon digitális vagy erősítési tényezőt módosít (analóg)?
Úgy tudom létezik mindkét megoldás, de hogy mi-melyiket használja...Általában digitális a hangerő amit pl. billentyűkombinációkkal végzünk. Egyetlen más megoldást láttam eddig. Előző Toshiba Satellite-em oldalán volt egy reális potenciométer IS. Tehát szoftveres + billentyűkombináció + potméter. A mai napig sír (zokog!) utána a lelkem, Harman-Kardon hanggal volt ellátva. Már maga a laptop hangja is simán vert hangzásban egyszerűbb PC-s dobozokat.
-
ozzy711
őstag
válasz
CPT.Pirk
#21669
üzenetére
Win 7-en is túlmegy a VLC, de hallhatóan torzít ( csúnyán ), így nincs értelme fölé menni!
Egyébként a jel-zaj viszony alakulásában van a lényeg szerintem. Az alaplapi kártya max. hangerőnél zajosabb ( "sistereg" ), míg a xonar essence st, teljes hangerőn is ugyanazt az "alapzajt" adja, nála semmi változás nincs. Ráadásul a kivehető max. jel nagysága is kb. háromszor akkora, ugyanolyan jel-zaj viszony mellett, mint az alaplapi Realteké. -
#21671
Speeedfire
félisten
Speeedfire
félisten
CPT.Pirk & dudika10: Köszi mindkettőtöknek.
-
dudika10
veterán
-
CPT.Pirk
Jómunkásember
válasz
dudika10
#21668
üzenetére
Ez egy jó kérdés. Valamint itt Linuxon a VLC fölé tud menni 100%-nak (azt hiszem a wines nem tud, de ebben nem vagyok biztos), ahol már hallod, hogy torzul a hang. Ez is jó kérdés, hogy milyen úton csinálja ezt.
A Tina valóban jó, elkezdtem az The_Art_of_Electronics könyvet olvasgatni, tök jó Tinában is szimulálni a kapcsolásokat. Egyébként sokkal jobb ez a könyv, mint a Tietze-Schenk könyv, ehhez képest az tényleg mesekönyv. Itt a tranzisztoros dolgok nem az alapkapcsolásokkal kezdődnek, hanem rögtön emitter követő, meg a belőle készült áramgenerátorokkal.
-
#21668
dudika10
veterán
Speeedfire
#21666
dudika10
veterán
válasz
Speeedfire
#21666
üzenetére
Ahogy CPT.Pirk írta, szinusznál peak/sqrt(2).
Ahogy a 230V-os hálózat is +/-325V közötti váltóáram, itt 230V RMS-ről, és 650V p-p-ről (peak to peak) van szó.(#21667) CPT.Pirk: a számítógép hangerőszabályzója (nem a lejátszó programoké) vajon digitális vagy erősítési tényezőt módosít (analóg)?
Úgy tudom létezik mindkét megoldás, de hogy mi-melyiket használja...Jó ez a tina. Nem is értem miért nem használtam eddig. Bár egy próbanyákon összeforrasztott áramkörhöz képest a szimuláció eléggé naiv becslés, de végig nyomon lehet követni mindent. Szuper.
-
#21667
CPT.Pirk
Jómunkásember
Speeedfire
#21666
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21666
üzenetére
Szinusznál a félperiódus amplitúdóját (0V <-> csúcs) el kell osztani 1,41-el, és megkapod az RMS értékét a jelnek. Gyak. ez az egyenáramú középérték, mérőműszerek is többnyire ezt mérik.
Lompos48 és dudika10: a csöves számolásánál 0.316V RMS-re számoltam ki az előfokot, ami 0.9V cs-cs mindössze, ehhez képest eléggé többet kap a gépről, 1.5-2V cs-cs, ezért érdekes a dolog.
Majd megmérem még egy két dolog kimenetét, most már kíváncsi vagyok.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#21663
üzenetére
Szerintem Windows alatt is ugyanannyi lenne.
![;]](//cdn.rios.hu/dl/s/v1.gif)
Vagy ki tudja De ne lovagoljatok ezen. Én csak azért hoztam szóba az 1V-ot mert arról esett szó, hogy abban a FETes kapcsolásban csak egy 1k-s ellenállás "védi" a FETeket. Erre replikáztam, hogy nincsenek is veszélynek kitéve. Tény, hogy a normák ritkán vannak betartva(/elismerve?),
-
-
#21661
CPT.Pirk
Jómunkásember
Speeedfire
#21659
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21659
üzenetére
Konszumer cuccoknál a line level az -10dBV, ami 0.316V RMS (0.447V csúcs).
A profi cuccoknál fordul elő +4dBu maximum, ami 1.737V csúcsnak felel meg.
[link]A leírtak szerint a PC-s vonali kimenet elérheti az 1V csúcsot (0-hoz képest nézve, szóval 2V csúcs-csúcs), ehhez képest a csövesem bemenetét precízen kiszámoltam 0.316V RMS-re úgy, hogy ekkora fesz mellett még nem vezérelje túl a végerősítő pentóda bemenetét, ami az adatlapon meg volt adva, hogy mekkora feszültség.
Ebből az lett, hogy bemeneti osztó nélkül van a gépre kötve a csöves, és nem vezérli túl. Más eszközök sem. Egy kicsit a CD lejátszóm nagyobb szintet ad ki, mint a többi eszköz, de az a "még belefér" kategória.
-
#21660
Lompos48
nagyúr
Speeedfire
#21659
Lompos48
nagyúr
válasz
Speeedfire
#21659
üzenetére
A kerámiának egyedül a hőmérsékleti stabilitásával vannak gondok. De itt nem számít, nem kalibrált oszcillátorokról vagy rezgőkörökről szól a mese. Mehetnek.
-
#21659
Speeedfire
félisten
Lompos48
#21657
Speeedfire
félisten
válasz
Lompos48
#21657
üzenetére
Nekem mindegy mit csinál.
Még annyi segítséget kérhetek valakitől, hogy ahova a linkelt képen nincs oda írva, hogy elkó az milyen kondi legyen? Én kerámiákat raktam mindenhova.
CPT.Pirk: Lehet f*szság, nem tudom.
De hallattam már 1-2 olyan cuccot, ahol elég hamar torzult már az erősítő adott lejátszóval. Másik lejátszóval meg jó volt. Pl a sony-k eléggé túl vannak vezérelve szerintem.
Ilyenkor lenne jó pár szabvány is a hifiben. -
#21658
CPT.Pirk
Jómunkásember
Speeedfire
#21655
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21655
üzenetére
Ilyet olvastam én is, de a Line kimenet az kötött szintű. Ott 2V azt jelenti, hogy igencsak túlvezérled a következő fokozatot.
Szóval fasságnak tartom. -
#21657
Lompos48
nagyúr
Speeedfire
#21655
Lompos48
nagyúr
válasz
Speeedfire
#21655
üzenetére
Legyen neked igazad!
De az sem veszélyes.
Korrigálom: Volt nagyságrendű. És nem használ, hanem ad. -
Lompos48
nagyúr
válasz
ozzy711
#21645
üzenetére
Igen, kötelező módon!
Csak azok a szilícium szeletkék nincsenek külön műgyanta tokba szerelve, hanem a híd tokjának egyenesen az aljára a jó hőátadás érdekében. Most a hídkapcsolás kialakításába, szigetelésekbe ne menjünk bele, mert az itt nem fontos.
Igen, mindössze egy db. 1k-s ellenállás védi a feteket. Elég bátor kapcsolás!
És még az is elhagyható nyugodtan, mert a bemenetre 1V alatti jel érkezik normális körülmények között.
a tantál típusok jobbak a hagyományosnál.
Csak a méretekben nyernek a klasszikus elkók ellenében. Meg van még valami a tűréshatárokkal (szűkebbek), de az úgy van, hogy: ha nagyobb, nem baj.
-
#21652
ozzy711
őstag
Speeedfire
#21650
ozzy711
őstag
válasz
Speeedfire
#21650
üzenetére
Persze, teljesen igaz! Ezt Totyának írtam!
A több tízezres olaj papír, meg mit tudom én milyen szuper anyagú csatoló kondiknak is van létjogosultsága ez nem kétséges.
Bár az elkóknál úgy emlékszem a tantál típusok jobbak a hagyományosnál. -
#21650
Speeedfire
félisten
ozzy711
#21648
Speeedfire
félisten
válasz
ozzy711
#21648
üzenetére
Persze, meg teljesen kondi nélkül, szimmetrikus táplálással, meg A osztályban. Aztán akkor sem biztos a siker.
Ezt az obelisket is már megépítették pár variációban. De ugye nem mérni kell semmit sem, hanem hallgatni. Ha a felhasználónak tettszik a hangja, akkor az a lényeg.
Lehet, hogy nekem pl egy x párszáz ezres nem is tettszene a hallgatott stílusok miatt.
Vagy az is lehet, hogy a HTA nem fog tetszeni és maradok a gainclone mellett. -
ozzy711
őstag
válasz
totya694
#21646
üzenetére
A bemeneti kondi nélküli erősítő... az az igazi! Már fentebb írtam, de azóta eszembe jutott még egy, Annak idején a HI-FI piac első számai közt volt egy B osztályú full szimmetrikus, + hídkapcsolású erősítő ( nem építettem meg ), de abban sem voltak kondik a bemenetein
-
#21647
Speeedfire
félisten
ozzy711
#21643
Speeedfire
félisten
válasz
ozzy711
#21643
üzenetére
A HTA-ba is 1N5404-es kellene pár helyre, de kifutott tétel a HQ-nál már. Helyette az 1N5406H van és az 1N5408-as.
Kb 60huf-ot spróolnék az 1N5406H-val csak.
Lompos48: Jaja, én is így vagyok vele. kb 60ft-tal lenne kevesebb a 600V-os.
totya694: Egyáltalán nem variálás ez, csak kíváncsiság. Mit, miért hogyan. -
#21646
totya694
őstag
Speeedfire
#21642
válasz
Speeedfire
#21642
üzenetére
Addig variáltok azzal a 10uF-os kondival,hogy majd jól eladom Neked a Nelson Pass F5 félkész erősítőmet(ott legalább nincs benne kondi 1db sem csak a tápba)
Jobb hijján veszel 2db hibás alufelnit és már meg is van az A osztályhoz szükséges hűtés
(már láttam ilyen megoldást is) -
#21644
Lompos48
nagyúr
Speeedfire
#21642
Lompos48
nagyúr
válasz
Speeedfire
#21642
üzenetére
Jók. 4 darabból klasszikus 3A-es híd lesz (csak, semmi 12A
). És ne gondold, hogy sokat takarítanál meg kisebb feszültségűekkel. A 200A-rel meg ne foglalkozz, mert az egyetlen 8.3ms ideig tartó félhullámra érvényes.Ami az 1000V-ot illeti: ez a dióda annyira van tervezve. Ami nem éri el a technológiai célt azt deklasszálják alsóbb osztályba.
-
#21643
ozzy711
őstag
Speeedfire
#21642
ozzy711
őstag
válasz
Speeedfire
#21642
üzenetére
Viccelsz? 1000 voltos dióda?
Ez egy 12 amperes diódahídnak felel meg kb.
Teljesen tökéletes a 2x30 wattos végfokba. De pl. az 1N 5405-ös ( igaz, hogy a 08-ast is ) láttam sok minőségi erősítőben. Ha olcsóbb a 05-ös, akkor bőven elég az is! -
#21642
Speeedfire
félisten
ozzy711
#21641
-
#21641
ozzy711
őstag
Speeedfire
#21640
ozzy711
őstag
válasz
Speeedfire
#21640
üzenetére
A két kék színűre gondolsz a kimeneti elkók mellett? Elég kicsinek tűnnek 10 mikros fóliához képest.
-
#21640
Speeedfire
félisten
CPT.Pirk
#21633
Speeedfire
félisten
válasz
CPT.Pirk
#21633
üzenetére
Lehet, ennyire nem vagyok otthon benne.
A +2 fura végülis belefér a dologba. Meglátom, lehet hogy a végfok kialakítása miatt semmi szerepe sincs, hogy fólia vagy elkó. Nem tudom, sosem terveztem még erősítőt.
Illetve árban is elég nagy a difi, elkó 10huf, xyz MKT5 420huf. Tényleg nem tudom.
Ha biztosra tudnám, hogy jobban szól a fólia, akkor megérni azt a +800huf-t, de így hogy teszteljem...természetesen máshol sem írnak konkrétumokat, hogy most ezzel jobb, azzal jobb. De ha az utánépítés a cél, akkor elkó.
Pl én itt 2db fóliát látok csak.
-
Lompos48
nagyúr
válasz
ozzy711
#21636
üzenetére
Ez már a Hi-Fi-ről általánosságban topik vesszőparipája, hangvétele, fő disszertáció-témáinak egyike, amibe nem vagyok hajlandó belemenni.
A Quad 405-ben például két sorba kötött 1N4148-as dióda végzi ugyanezt. Érdekes, mivel nem igényel potmétert, mégis optimális a nyugalmi áram!
Igen. Tehát nem super. Nem is szabályozható/állítható. Attól még a Quad egyszerűen egy JÓ erősítő.
Ott van egy fokozat, ami kis amplitúdó esetén A osztályban dolgoziké így a B osztályó végfoknak nek kell figyelni a "crossover" által okozott torzításait. Az egy ténylegesen mérnöki húzás. -
ozzy711
őstag
válasz
Lompos48
#21634
üzenetére

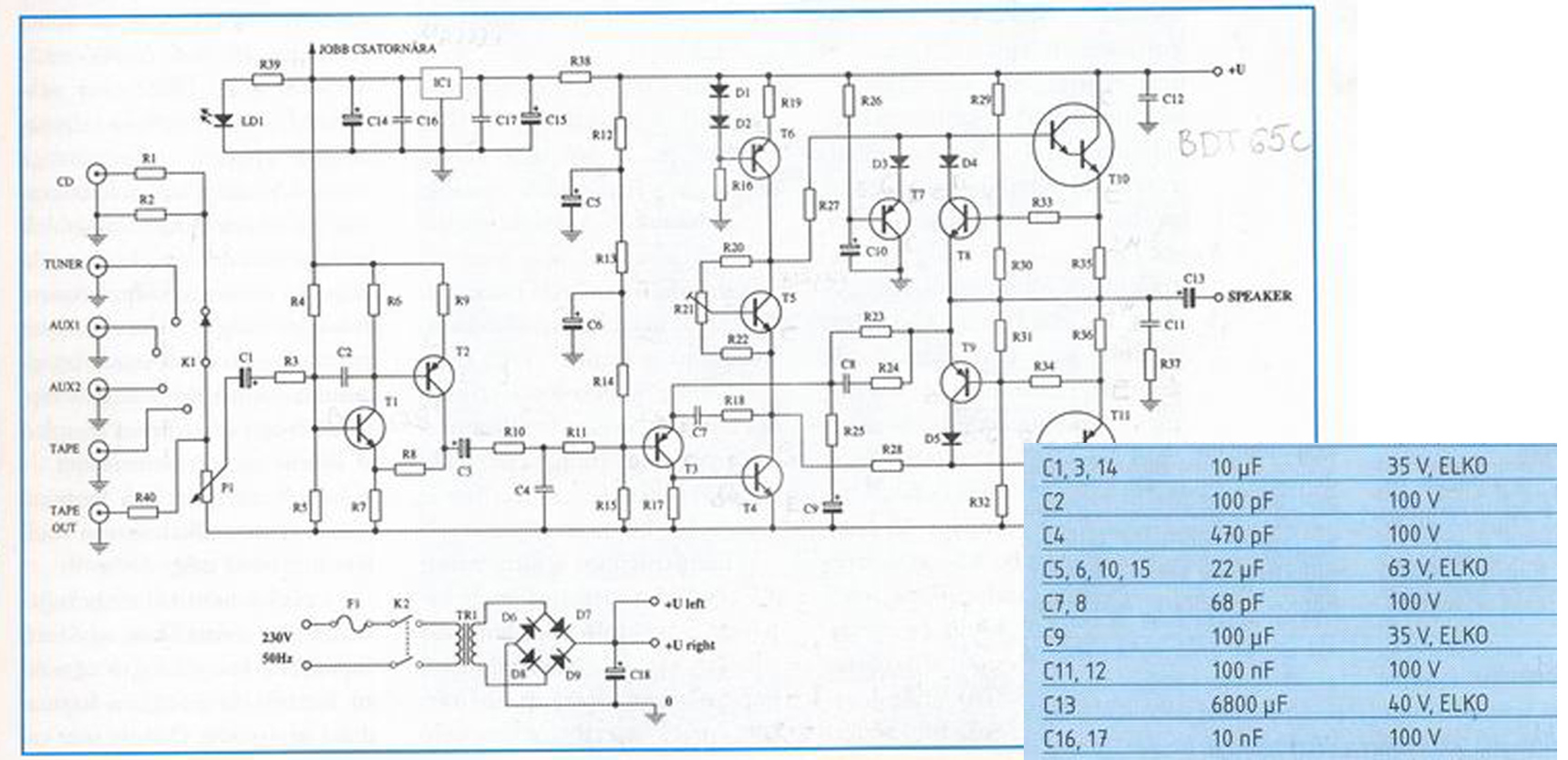

@ozzy711 Az R21 az úgynevezett szuperdióda, amelyik a végfok nyugalmi áramát állítja be, a 2 bázist közelebb/távolabb húzza/tolja egyenáramú szempontból
Igen értem. A Quad 405-ben például két sorba kötött 1N4148-as dióda végzi ugyanezt. Érdekes, mivel nem igényel potmétert, mégis optimális a nyugalmi áram!
-
ozzy711
őstag
válasz
Lompos48
#21634
üzenetére
Persze, de gondolom tudod, hogy a mérések a kábelek hangjában sem mutatnak különbséget, mégis brutális eltérések vannak a hangzásukban! Ezzel csak azt akarom mondani, hogy nem lehet mindent méréssel kimutatni! A hangminőség az egy "csuda" dolog, sokszor fittyet hány ám a mérési eredményekre és képes a rosszabb paraméterekkel rendelkező készülék ( vagy kábel ) jobban szólni!
De gondolom ez neked nem új, inkább annak írom aki még ezt nem tapasztalta. -
Lompos48
nagyúr
válasz
CPT.Pirk
#21631
üzenetére
Nem sok értelmét látom. Első látásra azt mondanám, hogy magasfrekvenciás gerjedést előz meg. Másodikra, ha a fázisviszonyokat nézem pozitív visszaacsatolásnak néz ki. Egyik esetben sem kellene nagy befolyása legyen. A 68pF impedanciája még 100kHz-en is 47k körül van, ami a 150 ohmmal kombinálva nem sok hatással lehet a frekvenciamenetre.
Nincs most időm nekifogni szimulálgatni meg nem is vagyok direkt érdekelt, azt megpróbálhatnátok szimulálni, hogy a 68pF változtatásával hogy változik a frekvenciamenet.A fólia vs. elektrolitkondenzátor vitához azt fűzném hozzá, hogy szerintem kimondottan térfogatproblémáról van szó. Egy 100V-os 2uF-os fóliakondenzátor kb 3-4 cm hosszú és 2cm átmérőjű henger. Egy 10uF-os következésképpen 5x nagyobb térfogatú. 2-3 ilyen kondi elfoglalja a NYÁK negyedét-harmadát. Elkót használva sokat csökkennek a méretek, ilyen alkalmazásban nem áll fent olyan helyzet, amikor az fordítva lenne polarizálva, tehát nem tud plusz torzításokat produkálni. Akkor meg miért ne az utóbbi? Egyébként személyesen még nem látam 3.3uF-nál nagyobb fóliakondit, csak polarizálatlan elkókat, amiket pl. villanymotoroknál használnak.
Lehet, hogy most valaki azzal jön, hogy: "de másképp hangzik!". Lehet, de ha mérések ezt nem mutatják ki, én nem tudom elfogadni argumentumnak, meg kételkedem is.@ozzy711 Az R21 az úgynevezett szuperdióda, amelyik a végfok nyugalmi áramát állítja be, a 2 bázist közelebb/távolabb húzza/tolja egyenáramú szempontból
-
#21633
CPT.Pirk
Jómunkásember
Speeedfire
#21632
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21632
üzenetére
A munkapontot az egyenáramú dolog, valamint a tranyók bázisán állítják be. Ergó egészen biztosan nem arra van az a tag.
Csak tippeltem egyébként a korral, nem tudtam milyen régi a kapcsolás. Mondom, csak tegyél oda még két lukat a nyákra, egy próbát megér a dolog, rögtön kiderül, melyik kondival jobb a hang,
-
#21632
Speeedfire
félisten
CPT.Pirk
#21629
Speeedfire
félisten
válasz
CPT.Pirk
#21629
üzenetére
A 90'-es években 10uF-es fólia ne lett volna?
Hát, azt nem tudom milyen célt szolgál, de biztos van valami magyarázata neki.
Mondjuk számomra akkor is furcsa ez a freki átmenet. A cikk szerint 60KHz a felső határ.
Havert kérdeztem a kondi/ellenállás komóbóról. Szerinte munkapont beállítás.
-
#21629
CPT.Pirk
Jómunkásember
Speeedfire
#21623
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21623
üzenetére
Csináld úgy a nyákot, hogy ki tudj próbálni benne más fajta kondit is. Valszeg lesz értelme a dolognak. Lehet olyan prózai magyarázata van, hogy mikor tervezték, nem volt alkalmas méretű másik kondi, csak elkó...
A Tina szerint amúgy az az előfok, amit én szimuláltam a HTA-dban, az jó, 100kHz-ig átvisz. A problémát a kapcsolás alján lévő 556B és 546B tranyók közé bekötött 68p - 150ohm tag okozza, ha kiveszem onnan, akkor a frekimenet rögtön 70kHz-ig tart a 8kHz helyett.
Kellene valaki, aki vágja, hogy mire szolgál ez a két alkatrész, mert ha feleslegesek, akkor kuka...
-
#21627
ozzy711
őstag
Speeedfire
#21625
ozzy711
őstag
válasz
Speeedfire
#21625
üzenetére
Tényleg, írtad, hogy a Tinában... de, hogy lehet ezt a Tinában tesztelni? Frekvencia menet, jel-zaj viszony stb.? Az nem lehet, hogy ha a valóságban meghallgatnád pont a másik tetszene?
-
#21624
ozzy711
őstag
Speeedfire
#21623
ozzy711
őstag
válasz
Speeedfire
#21623
üzenetére
Pedig ez is komolynak tűnik. Már teszt fázisban vagy?
-
#21623
Speeedfire
félisten
Speeedfire
félisten
Tinában teszteltem az ION féle előfokkal, de rosszabb eredmény lett, mint a HEED féle előfokkal. Szóval marad a HEED féle.
Illetve a bemeneten lévő csatolókat meghagyom elkónak szerintem, ha a HEED és az ION is ezeket használta generációkon keresztül akkor az nem lehet véletlen. -
-
johniee
senior tag
Az a helyzet állt elő, hogy a csavart formájú energiatakarékos izzó (amiből kettő is van) ma este elkezdett a konyhában picit villogni. - lekapcsolt kapcsolónál
ez mi a **** lehet
Ha benne van mind kettő, akkor csak az egyik villog, ha kiveszem az egyiket, akkor a szingli. -
dudika10
veterán
Üdv!
Ismerkedem Tinával.
Rákerestem, de nem nagyon találtam meg, amit szeretnék, így kérdezek (gondolom egyszerűt).
Megrajzoltam egy tök egyszerű erősítőt (mondván, hogy kezdjük az alapoknál). Raktam bele egy tápot, fesz.generátort a bemenetre és egy feszültségmérőt a kimenetre.
Hogy tudom "elindítani" az áramkört?
Következő lépésben érdekelne egy frekvencia-menet...Mára ennyi.
Előre is köszönöm a választ!
Üdv!
Dudika -
#21612
Lompos48
nagyúr
DonThomasino
#21611
Lompos48
nagyúr
válasz
DonThomasino
#21611
üzenetére
A lötyögés arra érvénytelen. A kontaktusok érdekesek, de mintha nem lennének látogathatók.
-
#21610
Lompos48
nagyúr
DonThomasino
#21609
Lompos48
nagyúr
válasz
DonThomasino
#21609
üzenetére
Kérdés, hogy mennyire használt. Egy nagyon lehurbolton szembeszökő. Érdemes megnézni, hogy a mozgó része nem lötyög túlságosan. Jó lenne látni a kontaktusok állapotát is.
Találtam egy képsort, ami nagyon részletesen megmutogat egyet szétszedve. Remélem nagyjából ugyanarról a kategóriáról beszélünk. -
#21609
DonThomasino
veterán
DonThomasino
veterán
Továbbra is keresem a mágneskapcsolót, megkerestek már ajánlattal.
ilyen is olyan is
Kérdés érdemes használtan venni mágneskapcsolót?
Lehet vhogy csekkolni az állapotát? -
erikke17
őstag
válasz
totya694
#21603
üzenetére
Tudom hogy nem nagyon van :-/
moha21- Azt tudom hogy fent nincs föld kábel, csak ha már az is ráz ahogy biztositékot csavarod ki abból sejtettem, hogy ott van a baj.. Tudom, hogy nem kettős szigetelésű, nincs ott az a "két kocka"
Gondolom értelem szerűen azért is van ott a testre a külön kivezetés..Lompos48- Hát igen, nem holmi gány kínai vacak, annyi pénzért..
Igen csak két szál jön be fent.. Szóval akkor vagy a villanyóránál kell keresni a bajt, vagy ahol jön be fent a padláson? De gondolom én ennek ne álljak neki, inkább egy villanyszerelő.. -
Lompos48
nagyúr
válasz
erikke17
#21602
üzenetére
Nekem úgy tűnik, hogy az egy becsületes, rendes, mezei (még szép is) villanymotor. Annak kell földelés. De egy rendesen kivitelezett.
azóta is ilyen trágya a két pózna között a kábel.. Kitudja mi történt a testtel mikor ez az eset volt.
A földelés nem érkezik a póznákon, hanem az épülethez(be) érkezéskor van kialakítva. Az épületbe 2 szál (egy fázis) vagy 3 szál (3 fázisú táplálás) érkezik csak a póznákról.
-
erikke17
őstag
Inkább jövök pár képpel..
Test ez van, csak gondolom nem 100%-os, mert pl. ha PC-t is megfogom nem úgy ráz meg hogy földhöz vág, hanem bizserget.. De szerintem nem a lakásban van a baj, hanem egyszer a szél kicsavart egy fát, azt rá a póznára, ami ugyebár megtört össze is van kuszálódva a dolog kint, lazák a kábelek szél könnyen összecsapja őket.
De ez volt vagy 2 éve, telepesek nem egyszer voltak már itt kint csinálni ezt azt de azóta is ilyen trágya a két pózna között a kábel.. Kitudja mi történt a testtel mikor ez az eset volt. De tuti kint van valami, mert ha összenyomja a kábeleket kint ugyebár biztositék kiég, ki kell menni póznához kicserélni, és ismerős mikor csinálta, csipegette a biztositék mikor csavarta ki esős párás idő volt..
[link]
[link]
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Nem tudom mi az...
.
.
Korrigálom: Volt nagyságrendű. És nem használ, hanem ad.
(már láttam ilyen megoldást is)
Új hozzászólás Aktív témák
ekkold- Medence topik
- Samsung Galaxy Watch7 - kötelező kör
- Az NVIDIA ipari AI-felhőt épít a németeknek, együtt az OpenAI és a Google
- Apple Watch Sport - ez is csak egy okosóra
- Kazy Computers - Fehérvár - Megbízható?
- Két új Ryzen közül választhatnak a kézikonzolok
- Allegro vélemények - tapasztalatok
- PlayStation 4
- Telekom otthoni szolgáltatások (TV, internet, telefon)
- Nintendo Switch 2
- További aktív témák...
- ThinkPad T14 Gen4 14" FHD+ IPS érintő Ryzen 5 PRO 7540U 16GB 256GB NVMe ujjlolv IR kam gar
- 16GB-os SODIMM (notebook) DDR4 RAM bazár - nézz be, lesz, ami kell neked!
- HP 15-af105nh laptop (15,6FHD/AmdQuad/4GB/128SSD/Magyar) - Akku X
- JOYOR S5 Pro 10" Elektromos Roller 26Ah Akkumulátorral Moddolt!
- XPS 13 9310 13.4" FHD+ IPS i7-1185G7 16GB 512GB NVMe ujjlolv IR kam gar
- ÁRGARANCIA!Épített KomPhone Ryzen 7 5700X3D 32/64GB RAM RTX 5070 12GB GAMER PC termékbeszámítással
- Honor Pad X8a 64GB Wifi,1 év Garancia
- Telefon felvásárlás!! iPhone 12 Mini/iPhone 12/iPhone 12 Pro/iPhone 12 Pro Max
- Gamer laptop felvásárlás Magas áron, gyorsan és egyszerűen!
- Újra Akcióban!!! Ducky One 2 Mini és SF billentyűzetek a bolti ár töredékéért! Számla+Gari
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
