Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
swoody
senior tag
válasz
kjani18
#23799
üzenetére

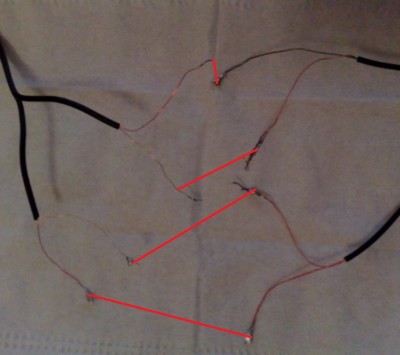

Megpróbáltam a kötést amit rajzoltál de semmi.
Még forrasztás előtt leégettem gyufával a rajta levő kerámiát és csak aztután forrasztottam.
A füles tegnapelőtt az eredti jackel próbáltam összekötögetni még jó volt csak annyira szétbarmoltam a jack dugóját, hogy tegnap vettem egy újat és ezzel pedig meg se szólal.Csináltam egy másik képet hátha jobban látszik:
-
-
swoody
senior tag
Sziasztok

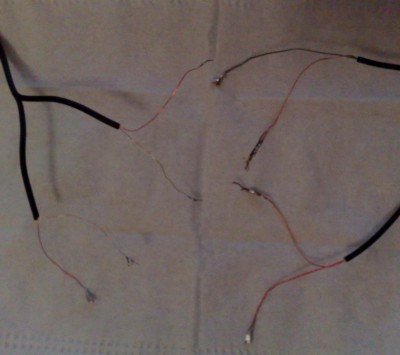

Van egy Samsung fülhallgatóm aminek a kábele megtört és vettem hozzá egy jack dugót kábellel együtt szóval nekem csak annyit kéne csinálnom, hogy az újonnan vett kábelt összeforrasztom a fülhallgató végeivel. Ez megis történt de nem ad ki semmilyen hangot hiába próbálgattam többféle képpen is a kábeleket összeérinteni.
Ötletem sincs, hogy mi lehet a probléma...
A kábelek már ónozva vannak.Itt egy kép: Azt ne nézzétek, hogy milyen szép a forrasztás.
Köszi a segítséget.
-
szeva000
addikt
válasz
moha21
#23795
üzenetére
háát igen,komolyabb gépekkel lehet...csakhááát nehéz találni sajna.Nálunk a cégnél gyakorlatilag froniusok vannak 90%ban,a többi ergus....igazából mindkettő nagyon jó gép,de nem is a 100k-s kategóriák...
De ha az anyag korrodált,halott ügy az awi...bármivel is küzd az ember.
Van egy gyerek nálunk,aki a sörösdobozt összevarrja símán...nah....ott kezdődik a tudás....
kell hozzá pár év és főleg érzék....Én sem szeretek még 1mm-es lemezzel sem küzdeni...pedig mosógépnél én is csínáltam már símán ívvel....jó is lett,de az idegrendszerem tönkrement,mire kész lettem
-
szeva000
addikt
válasz
moha21
#23770
üzenetére
Csináltál már AWI-t?Akkor nem hiszem,hogy ajánlanál ilyet
Az a hegesztési mód az,ami nagyon nem díjazza a korrodált anyagokat...vagy teljesen fémtiszta legyen...vagy inkább semmi...ezért is használjuk rozsdamentesekre főleg.
Ilyen karosszériás munkára a fogyóelektródás a legjobb.Természetesen awi is megoldható,de sokkal nehézkesebb a szennyezettség miatt.Én is raktam be már mosógép üstöt,pár tized mm-es fallal awi-vel,de nagyon nyűgös még tiszta anyaggal is....nemhogy egy rozsdafészekkel
azután kezdődik a másik gond...ha az awi hegesztő karcsú tudású azonnal szétégetsz egy 0.5mm-es lemezt.egy fogyóelektródással könnyebben megoldható ez is.
Drága awi készülékeknél természetesen rendelkezésre állnak időzítések,gáz utánáramlási idők...stb,de ez a komolyabb kategória.Fogyóelektródásoknál szinte természetes az ívpont hegesztés,szakaszos hegesztés....azután már ki lehet tölteni jobban a hézagot.
Persze gyakorlat kérdése minden. -
-
válasz
CPT.Pirk
#23785
üzenetére

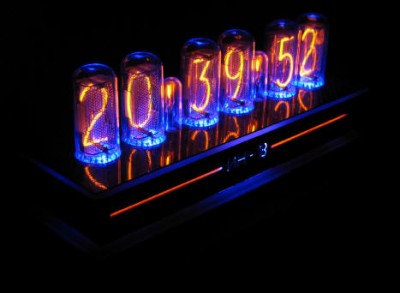

Más az amikor egy tükörre van vetítve a fény vagy pl. egy cső (ECC82,GU50 stb) alulról van megvilágítva a foglalat felől.A GU50 SE erősítőmnél megcsináltam a csövek alsó megvilágítását UV LED-ekkel az jól nézett ki nagyon(legalább is nekem tetszett,de arról sincs tökéletes képem sajnos)
[link]
Ez sem csúnya "szerintem" -
attiati
veterán
Egy szerkezetet szeretnék készíttetni, ami monoton, mély, berregő, altató hangot ad ki (egy hősugárzóhoz hasonlóan) és a fogyasztása ne legyen több 100W. Talán egy ugyanolyan propelleres megoldás lenne a legjobb alacsony fordulatszámmal (a mély hang miatt), csak hőtermelés nélkül, hogy ne zabálja az áramot?
Ez nagy munka lenne? Vállalná valamelyikőtök?
Természetesen megfizetem.(méret, külső nem számít, de ne legyen balesetveszélyes (az éjszakai, felügyelet nélküli üzemelés miatt)
-
válasz
totya694
#23766
üzenetére
A kivezérlés mérő is "kezd" helyre állni a csúszó poti kontakt tisztása után.De elég gagyi ez a része olyan mint ha ritmust tévesztene.Mocorog azt kész.
Összegezve a kis cuccról kialakult nézetemet nem egy nagy durranás.Dísznek,érdekességnek jól mutathat egy szép gépházba de ne ettől várja senki a csöves hangzást
-
sörösló
aktív tag
válasz
totya694
#23755
üzenetére
Nekem a képről úgy tűnik hogy ez csak egy kivezérlésjelző, ha jól emlékszem EM 80-as csővel.
Tényleg "csöves", legközelebb talán egy akármilyen kütyü mellé biggyesztett félcolos csődarab miatt is "csöves" lesz a holmi. Szép ez a múltbarévedés, nekem is van a múzeumban kettő darab csővel épített időrelém, telepes csöves rádióm, sőt egy még érdekesebb kütyüm, de kedves szaktársak! - már a 21.-ik században élünk. Megengedem, hogy egy mono csöves erősítő is szebben szól mint a legprofibb "66.93 Super Hyper Dolby Abszolút HiFi 133 csatornás" szuperhangrendszer, de azért egy kivezérlésjelzőtől még nem kéne ennyire hasraesni.
Mindennek megvan a maga helye.
-
válasz
Lompos48
#23756
üzenetére
Mivel nincs róla rajz így vettem még 2db-ot,hogy tudjak mi alapján méricskélni
csak még azok nem érkeztek meg.Mai napra vártam a csomagot de majd csak hétfőn fog befutni.Ha tudtam már méricskélni utána akarom csak megbontani addig nem sok esélyt látok a javításra.Számomra már ez a DC DC converter sem volt világos.3V-ból csinál 40V-ot?De minek?Olyan kínai katyvasznak tűnik az egész
-
Üdv

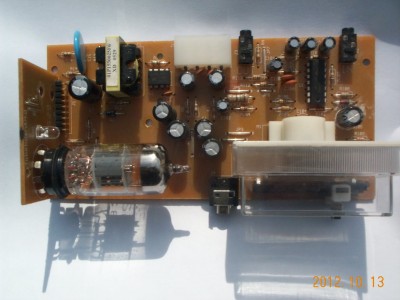

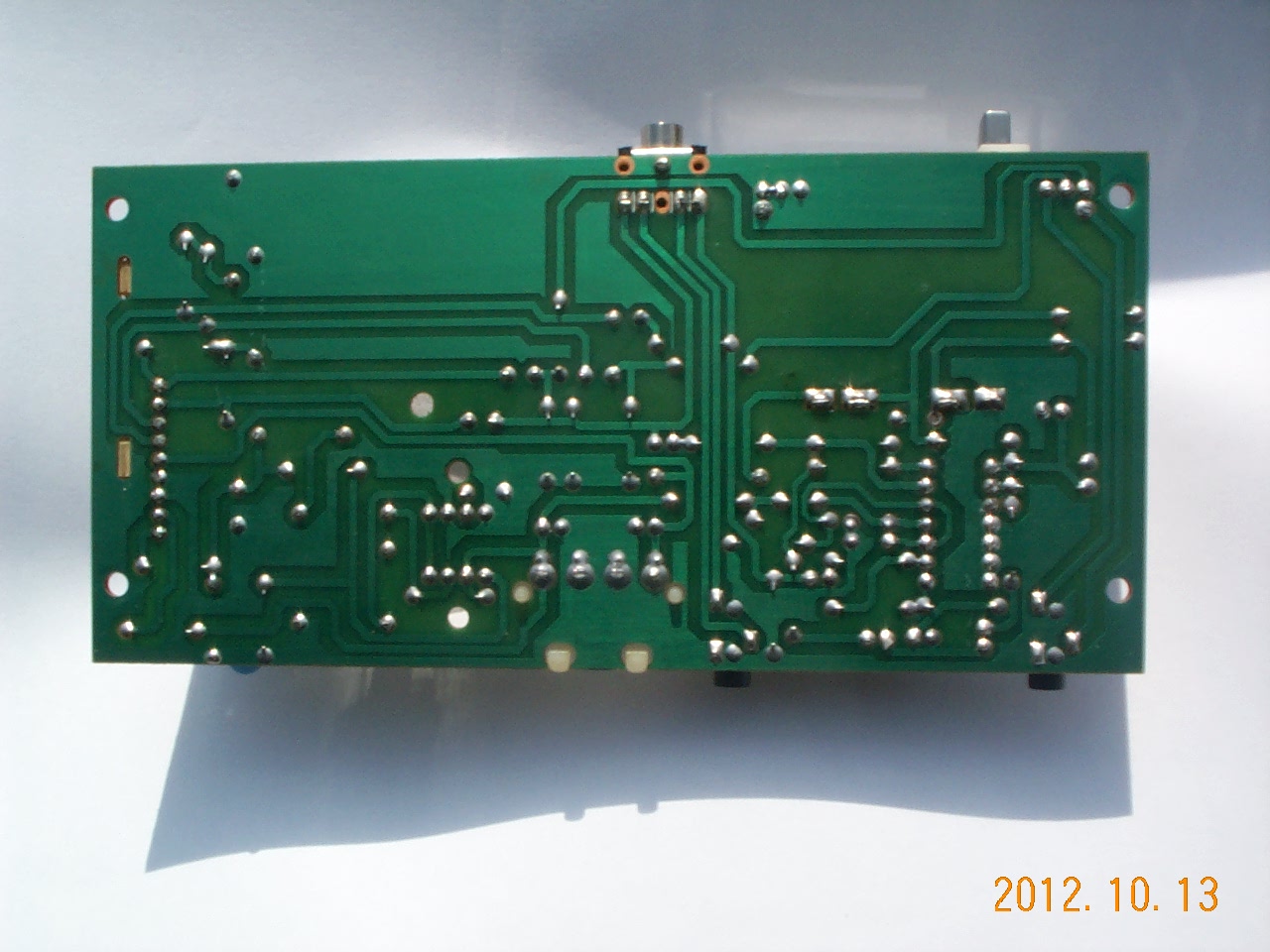

Sikerült vennem egy ilyen kis csöves erősítőt de sajnos valami baj van vele.Ha megkapja a tápot(12V,5V,GND) akkor csak időn ként végkitérésik kiugrik a műszer mutatója és ennyi.
34063AP1 IC-re gyanakszom bár semmi fizikai jel nem látható.
A történethez hozzá tartozik,hogy egy komplett PC-t vettem amiben ez a kis cucc is benne volt és a PC-nek táp baja volt(egy 520W-os szerver táp volt benne)amit már megjavítottam mert csak 1db kondit kellett benne cserélni az 5V-os készenléti részben.Tehát túlfeszt szerintem nem kaphatott.Az alaplap+CPU tökéletesen dolgozik.LM324N van még benne.
A csőnek még a fűtését sem tudtam megállapítani,hogy jó-e mert a béna sárga LED fényétől nem igazán látható.De szerintem az sem megy.Tippeket szívesen fogadok és köszönök. -
Lompos48
nagyúr
válasz
Batman2
#23745
üzenetére
Majdnem.
Az induktivitás a tekercs paramétereitől függ, légmaggal, vagy ferrottel is is 15 mikrohenri az egyik és másik is.
Ez nem így van. A tegnapi képletben szerepel a mágneses permeabilitás (μ), mint szorzótényező. Ez pedig μ=μoxμr, ahol a μo a légüres tér (jó megközelítéssel a levegő is) permeabilitása (µ0 = 4π×10−7 ≈ 1.2566370614…×10−6 H·m−1), a μr pedig a relatív permeabilitás. Utóbbi értéke légüres térben (levegőben) 1, vasmag, ferrit stb esetén ennél nagyobb. Tehát az általad említett 2 esetnek az eredménye nem lehet egyenlő.
-
Batman2
őstag
válasz
Lompos48
#23739
üzenetére
Közben leesett, hogy a ferrit a mágneses formában történő energia tárolásban játszik fő szerepet, nem az induktivitási érték létrejöttében.
Az induktivitás a tekercs paramétereitől függ, légmaggal, vagy ferrottel is is 15 mikrohenri az egyik és másik is.
Viszont egy drótnak önmagában nagyon kicsi a mágneses mező formájában történő energia tároló képessége így csak pár milliamperes, vagy mikroamperes induktivitás lesz belőle, míg a mag nagymennyiségű mégnese energiát raktároz el akár ferrit, akár vas, így már több amperre lesz képes ugyanazon értékű induktivitás !Jól értem mostmár ?
Üdv.
-
moha21
veterán
válasz
Batman2
#23736
üzenetére
"Node akkor a ferritnek mi szerepe, ha pusztán a drótból készített tekercs is már pár mikroHenry "
Változik vele a képletben a relatzív permeabilitás értéke.
Táblázatban megtalálható az értékük. Ez alapján van paramágnese, diamágnese, és ferromágneses anyag csoportosítás.
-
sörösló
aktív tag
válasz
Batman2
#23737
üzenetére
Kisáramú alkalmazásokhoz tökéletesen megfelel a csupasz érvéghüvely, amiben összeadható az ellenálláshuzal és a réz kivezetés. Régebben nem egy hajszárítót, elektromos fűtőtestet javítottam így. Nagyteljesítményű, nagy hőterhelésnek kitett fűtőszálakat is sikerült megjavítani ezzel a módszerrel, igaz hogy ott réz fékcsövet használtam a falvastagság és a mechanikai szilárdság miatt. Szóba jöhetne még az ultrahangos hegesztés, de az már nem amatőr kategória.
-
Lompos48
nagyúr
válasz
Batman2
#23736
üzenetére
Nem. Ha a képlet igaz (és az legalább kétszáz éve
), a μo pedig 1.26x10^-6, amióta világ a világ, akkor a 6 menetes, kb 5mm hosszú és 15mm átmérőjű szolenoid induktivitása az 1.6μH. Ez van! A ferrit pedig azért szükséges, hogy ne kelljen 15mm átmérőjű tekercsekkel bíbelődni. -
Batman2
őstag
válasz
Lompos48
#23733
üzenetére
Node akkor a ferritnek mi szerepe, ha pusztán a drótból készített tekercs is már pár mikroHenry ?
Ahhoz képest, hogy nekem 10-15 mikroHenrys tekercsre van szükségem a másik táphoz és nem elég pusztán vastag drótból tekernem, hanem megfelelő ferrit is kel hozzá és az ferrit maggal együtt 10-15, ez meg akkor pusztán magában már 2-4 !!
Nem nanoHenryt akartál írni ??A 47 centit magmnak jegyeztem meg, mivel előzőleg én 58-59cm-t számoltam kalkulátor nélkül.
Üdv.
-
mezis
félisten
válasz
Batman2
#23731
üzenetére
Annakidején, amikor még Quad-405-ös erősítők építése volt a divat, 90 mOhmos ellenállásokat "gyártottam" kb 0.5 mm átmérőjű ellenállás huzalból. Lemértem 50 cm ellállását és osztottam, mert 0.1 Ohmot már nem tudtam volna pontosan mérni. Kb 2 cm elég volt belőle, jutott a kontaktusra is. (A Rádiótechnika szeptemberi számában van építési leírás milliohmérő DMM-hez.)
A helyhiány miatt szögletesre kalapáltam a végét, erre a részre vékony ónozott huzalt "tekercseltem" (Wire Wrap
), majd amennyire sikerült, ónnal befutattam. (Nem nagyon futott az ón a konstantán huzalra.) Ezek az erősítők még ma is működnek, van amelyik ismeretlen helyen hívatlan éjszakai látogatóim szorgoskodásának eredményeként.
Acél huzalt nem javaslok, mert az korrodálni fog. Esetleg rozsdamenteset (citerahúr ?).
-
Kloden
senior tag
Sziasztok, csak azt kérdezném, hogy van-e esetleg valaki itt Székesfehérvárról?
Egy noti alaplap táp csatlakozója szarakodik, már megvan a cserealkatrész, "csak" ki kéne cserélni. Voltam tévé szerelő embernél, ő nem tudta megcsinálni mert az alaplap mindkét oldalán forrasztva van a csati. (a noti szerelő 15-öt mondott a cserére, mondom köszönöm szépen viszlát) Szóval nem tudta kiforrasztani... Azt javasolta, hogy esetleg barmoljam szét a csatit, annak már úgyis mindegy, aztán akkor egyenként ki lehet szedni a lábakat. Ezt meg is csinálnám, de milyen eszközökkel?
A csatlakozó elég jól hozzáférhető.Képek, csati: felülről / alulról
Nagy kérdés még, hogy ha esetleg sikerül szétbarmolnom a csatit, akkor az újat rá tudja majd forrasztani kétoldalasan?? (Hogyan, ha leszedni nem tudta?...)
-
Lompos48
nagyúr
válasz
Batman2
#23719
üzenetére
0.8-as rézdrótból egy 30cm-es darab kell. Itt a számológép hozzá.
1.5cm-es csévére tekerve kb. 6 menet, induktivitása 1.6μH. Ha széthúzod 2x olyan hosszúra a tekercset, akkor 0.8μH.
Ha egy söntre 50mV van megadva az adott áramerőn, akkor dupla áramerőn dupla, vagyis 100mV a fesz. esése ?
Igen. Ohmnak továbbra is igaza van. De a söntnek bírnia kell a dupla áramerősséget is.
-
Lompos48
nagyúr
Tök igaz, csak:
Az első link kimondottan nagyáramú (többszáz) söntökről szól,
a második is nagyon túlméretezett, teljesítményben és árban egyaránt. 40W, miközben az, ami szükséges az 5A*50mV=250mW.
Ugyanakkor a második változat képe is mutatja, hogy milyen fontos a 4 szál (Kelvin kontaktusok) a pontos "leolvasás" céljából.
-
Batman2
őstag
válasz
Lompos48
#23717
üzenetére
Szevasz
Köszi !
Igen, tudom hogy pontosan úgy kell bekötni, hogy valóban csak az ellenálláson eső feszültséget mérje az IC és nem egyebet is.
Ha rézdrótból készítem, akkor nyilván legalábbis egy pár centis darabra van szükségem, amitből következik, hogy felcsavarnám a kedvezőbb elhelyezés érdekében, amiből viszont egy tekercset kapok és induktivitása van, még ha kicsi is légmaggal !
Vagy olyan vékony drótot válasszak, hogy mindössze vagy 1 cm kelljen belőle és akkor nem kell felcsavarni, gyak nincs induktivitás ?
Üdv.
-
Lompos48
nagyúr
válasz
Batman2
#23714
üzenetére
Kivitelezhető közönséges rézdrótból is. A keresztmetszetét úgy választod meg, hogy a maximális áramnál ne égjen le (mondjuk 3-4A/mm2), a keresztmetszet függvényében kikeresed a rezisztivitását táblázatból majd az ellenállás képletéből kiderül a szükséges hossz.
Nagyon fontos az a kivitelezés, ami oly' furcsának tűnik a rajzban. Az ellenállás végein ténylegesen úgy kell a 4 szálat kötni, kettőn folyik az áram, a másik kettő pedig a feszültségesést olvassa le az IC SENSE bemenetei számára. Ez - ismétlem - fontos!
Hagyományos fénycső kapcsolásnál ha alkalmazok fázisjavító kondit is, az csak a jelalakot szépíti, vagy beleszól az eszköz villanyóra által mérhető fogyasztásába is ??
Csak akkor szól bele, ha olyan modern a villanyórád, ami méri a passzív fogyasztást is. Nem sok lakás van ilyennel szerelve.
-
#23716
Batman2
őstag
MasterMark
#23712
Batman2
őstag
válasz
MasterMark
#23712
üzenetére
Elektromágneses kísérletekhez inkább egy 4,5-es laposelemet javaslok, abban jóval több a szufla, mint egy 9V-osban és az alacsonyabb feszültsége miatt kevesebb menetszámmal is beéri !
Arról akár már jó is lehet ami csináltál, feltéve ha nem menetzárlatos és nem 10-15 menetből átt mindössze, mert ahhoz legfeljebb 1,5V kellene.Üdv.
-
Batman2
őstag
válasz
PH-User
#23688
üzenetére
Ahogy utánaolvastam, legalább 4000A
áramerősség kell hozzá, pár V feszültség kíséretében !
Gyak a pillanat forrasztópákához tudom hasonlítani, csak sokkal nagyobb teljesítményben (több kW).Ezt vagy trafóval állítod elő, akkor heggeszthetsz folyamatosna, vagy beszerzel nehány szuper kondenzátort, ellenálláson keresztül, tápról feltöltöd őket, majd igen vastag vezeték segítségével kitöd őket a munkadarabon kerezstül, megfelelő szélességű fejen keresztül.
A szükséges nyomás minimumát szerintem még kézzel is meg lehet oldani.
Üdv.
-
#23711
mezis
félisten
MasterMark
#23708
mezis
félisten
válasz
MasterMark
#23708
üzenetére
Keress könyvtárban Öveges József könyveket (kis fizikus kísérletei, stb. azokban pontosabb leírást, képeket találsz az ilyen kísérletekhez.
-
szeva000
addikt
válasz
sörösló
#23687
üzenetére
A mérnöknevelés...az a siralmas.....
Én ebbe fáradok bele naponta...idiótákkal hadakozva,bizonygatva,hogy megint többszázezres mínusz lesz ebből
De már nem érdekel...megcsinálom és letojom....tudom,hogy sz*r,de ezek megmagyarázzák,hogy úgy is jó az
Múltkor....delta/csillag 230/400V-os motort berajzolta a barom deltába kötve 3X400V-ra...berohanok...megint mi ez az ótvar baromság?????Elmagyarázza,hogy tudod...a tekercsek így,meg úgy állnak...(15évig motort tekertem...) és így deltába kötve sokkal erősebb lesz a motor 3X400V-on
Én csak annyit mondtam neki,hogy igazad van....úgy 10mp-ig és aztán füstöl
A nagy mérnök meg nézett rám,mint a birka,hogy miért...én meg otthagytam...
ááá.de ez a kisebb probléma...
gyakorlatilag egyedül szoktam megtervezni a vezérléseket,és megépíteni is...azokkal nem is szokott gond lenni.
A legjobb ezután,hogy a semmirevaló fizetésemért azután megkérnek,hogy csak csináljam már meg a rajzot és majd azt megcsinálják...elraknak baszott nagy lóvékat,nekem meg egyszer adtak egy ilyen tervért+a vezérlés megépítéséért kemény bruttó 10k jutalmat.
Egyszerűen azt hiszik,hogy egy mérnök az isten,közben a 80%-át földhöz vagdosnám . -
#23707
Lompos48
nagyúr
MasterMark
#23705
Lompos48
nagyúr
válasz
MasterMark
#23705
üzenetére
Lógass cérnán egy gombostűt! Az egy sokkal érzékenyebb "műszer".
-
#23706
mezis
félisten
MasterMark
#23705
mezis
félisten
válasz
MasterMark
#23705
üzenetére
Egyébként a telefon "iránytűje" reagál egy erősebb állandó mágnesre, vagy műholdak, stb alapján mutatja az északot ?
-
#23705
MasterMark
titán
moha21
#23699
-
#23702
sörösló
aktív tag
MasterMark
#23698
sörösló
aktív tag
válasz
MasterMark
#23698
üzenetére
Akkor nincs harag, ugye? Próbálj méh-telepen valami régi mágneskapcsolót vagy relét túrni, azt a zsebben is kiviheted. Sok sikert a kísérletezéshez. Ebben az esetben minden kudarc is nyereség mert abból is tanulsz.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Természetesen megfizetem.
