Salex1
őstag
ADÓ dolgok:
- Falra szerelhető tolatássegíő: 3000Ft
- Erős áramú cuccok:
IP65, 20A-es kapcsoló 1500Ft
IP40, 8 modulos, süllyesztett kismegszakító-doboz 2000Ft
IP66, 4 modulos, falon kívüli kismegszakító-doboz 1000Ft
Csatlakozó kombináció 3X380V, 2X230V, 10modulos kismegszakító-doboz, 6000Ft
380V csatlakozó Dugó és Hüvely 600-600Ft
(képek itt:
[link]) -
mezis
félisten
válasz
pc-user
#6896
üzenetére
Az esetek jelentös részében a lekopott szénpor okozza a recsegést. Ha ezt sikerül kimosni, akkor sokáig jó lehet ismét a poti.
Volt olyan lin. potméterem, amin csak a csere segített.
Van amikor a szegecselés lazul meg, olyankor jöhet a "kovácsolás", vagy keress egy tojáspatkolót. -
_Petya_
őstag
válasz
pc-user
#6893
üzenetére
Ez egy kb 20 éves cucc, az a neve, hogy "NICRO 607 finommechanikai ápoló aerosol", ilyet biztos nem kapsz már, de nem is erre való, amire én használtam (a felirata szerint írógéphez, órához, stb. való tisztító, kenőanyag)
Azért úgy tűnik, megjavult tőle a poti, a mostanában kaphatók közül én sem tudom mit érdemes használni, a többiek biztos tudnak ebben segíteni.
Petya
-
_Petya_
őstag

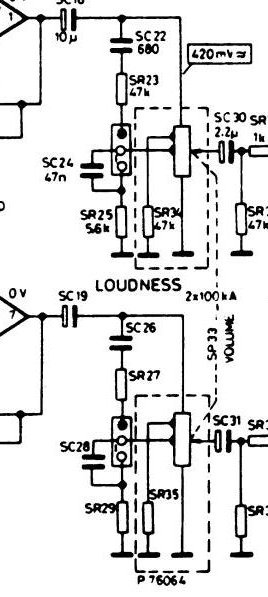

Köszönöm, most szétszedtem, kiderült, hogy 2x5 lábú, loudness-es poti (ráadásul két fix leágazással), az alábbi képen látható a környezete:
Kérdéseim:
- hol lehet ilyen potit kapni?
- ha sehol, akkor hogyan tudom helyettesíteni hagyományos 2x6 lábúval? (természetesen ekkor a loudness funkció elvesztésével)A potin lévő felirat: 2XM10A, tehát 2x 100K, és lineáris.
üdv,
Petya -
_Petya_
őstag
Sziasztok!
Egy Videoton erősítő javításakor találkoztam a szerviz leírásban az alábbi poti jelölésekkel:
xxx kA, illetve yyy kL
Itt melyik jelenti a lineáris, és melyik a logaritmikus potit?
Az illető erősítőben a hangerő poti a kL jelölésű, a többi (bass, treble, balance) pedig kA.
Petya
-
mezis
félisten
válasz
vargapter
#6882
üzenetére
Üdv.!
A telefonvezetéket kell hosszabbítanod, vagy UTP vezetéket, melynek csatlakozója RJ45, ami csak hasonlít a telefoncsatlakozóram de nem azonos !
Számítástechnikai üzletetekben filléres áron lehet beszerezni a megfelelő hosszúságú PATCH kábelt, melyhez kell még egy "összekötő" elem, mivel UTP kébelben ritka a "hosszabbító" fajtájú.
Az UTP kábel lehet "keresztkötésű", amit az elektronkád vagy felismer, vagy nem. Ez utóbbit többnyire két számítógép közvetlen összekötésére lehet használni.
-
#6884
kételkedem
addikt
vargapter
#6882
-
-
jasszer
őstag
Vszeg igazad lesz, inkább 0,14A és 1600mA ->1,6A kellene hogy legyen.
Sajnos#1: nincs itthon a cucc, majd csak a hét közepén tudom megnézni.
Sajnos#2: nincs mérőekcájg.Tulajdonképpen a venti teljesítményének (max. fordulatának) töredéke is elegendő lenne nekem, sőt, jobb is lenne ha kevesebb levegőt szállítania, lehet hogy az volna a legegyszerűbb ha vennék pár ellenállást (gondolom párforintos nagyságrendben vannak) és kipróbálgatnám egyesével őket...
-
PHM
addikt
válasz
jasszer
#6874
üzenetére
Puszta véletlenségből nem néztél el 1 nullát a venti áramánál?
Nekem soknak tűnik az a 16,8 W teljesítmény.
Nem tudom, hogy számoltál, de szerintem nem jól.
A következőt javaslom:
Kösd össze a ventit és az adaptert, majd mérd meg
működés közben a tápfeszültséget.
Amennyivel több a feszültség 12 V-nál, azt oszd el a venti
névleges áramával, és megkapod szükséges ellenállás értékét.
Na most, ha ugyanezt a feszültséget megszorzod a venti
névleges áramával, megkapod, hogy minimum milyen
teljesítményűnek kell lenni annak az ellenállásnak. -
-
pc-user
senior tag
Jó. Kb. 35 éves, SANYO tranzisztoros rádiósmagnómat szeretném rendbeszedni (szép állapota miatt - is). A hibajelenség: bekapcsoláskor sistergő hangot ad (bekapcsolt erősítő érzetét kelti), a rádió csak nagyon halkan szól, a magnót egyáltalán nem hallani. A potméter tekerésre nem reagál.
Az erősítő panelon szakadt alkatrészeket próbáltam keresni multiméterrel. A tranzisztorokban nem találtam hibát (szakadást), szakadt diódát, ellenállást (egyenlőre) nem találok. Az elkokra kezdek gyanakodni; kiszáradás? Kapacitásvesztés? Kapacitásmérő hiányában nem marad más hátra, mint végigcserélni valamennyit...
Eddig jutottam
. -
#6869
And
veterán
Szten Márs
#6868
And
veterán
válasz
Szten Márs
#6868
üzenetére
Nem muszáj pont CB-t (27 MHz) előkotorni: másmilyen, akár RH v. URH adóvevő is megfelel, csak a CB engedélymentes, ezért talán gyakoribb, és a teljesítménye elegendő ehhez a kísérlethet. Jó, nem fordul elő minden fiókban, ezt elismerem
. Most próbáltam egy (adatlapja szerint 0,35W adóteljesítményű) VHF-rádióval, és azzal is működésre lehetett bírni egy fénycsövet, de így elég nehezen 'indult be'. Az ilyen teszkós szintű PMR-ekkel már valószínűleg esélytelen a dolog (Mod.: de mivel ilyen rádiót sokkal könnyebb szerezni, lehet próbálkozni vele, talán kisebb méretű, pár W-os fénycsöveket könnyebben hajlandó világításra késztetni a maga 0,5W-ban maximalizált adóteljesítményével). Magyarázat: az adóantenna rádiófrekvenciás elektromágneses tere ugyanúgy gerjeszti a mai fénycsövekben található alacsony nyomású higanygőzt, mint a szokásos nagyfeszültségű villamos tér. A gáz UV-fényt bocsát ki, melyet az üvegre felhordott fénypor alakít látható fénnyé. Úgy tűnik, hogy az RF-energia mágneses összetevője gerjeszt hatásosabban, ezért tapasztalható az, hogy alacsonyabb teljesítményeknél inkább gerjesztett induktivitások, vagy feltekercselt (rövidített) antennák közelében hajlandó világítani a fénycső. Ezen az elven működnek az elektróda nélküli, vagy indukciós lámpák. Egy rövid videó a fénycsöves kísérletről: [link] (kb. 4MB). -
#6868
Szten Márs
nagyúr
And
#6867
-
#6867
And
veterán
Szten Márs
#6866
And
veterán
válasz
Szten Márs
#6866
üzenetére
Mégis milyen jellegű legyen az a kísérlet?
Példa: fog egy CEPT-normás kézi CB-t az ismerősi körből, és a fénycső mellé téve adásra kapcsolja. A fénycső antennával párhuzamos szakasza normális fényerővel fel fog villanni. Fontos, hogy a rádió a maximális 4W-os adóteljesítményt kiadja, és ne hosszú teleszkópantenna, hanem rövidített tekercs- ('gumi'-) antenna legyen a készüléken. -
#6866
Szten Márs
nagyúr
Szten Márs
nagyúr
Nem biztos, hogy a legjobb helyen teszem fe a kérdésemet, de talán ez a topic áll a legközelebb hozzá:
Gimnazistának kéne fizikaórára valamilyen fénycsöves kísérletet villantani - van valakinek valami ötlete, hogy fénycsővel kapcsolatban milyen kísérletet lehet bemutatni egy fizikaóra keretein belül, amit pár diák össze tud hozni? -
-
#6857
gefffry
aktív tag
Crystalheart
#6856
gefffry
aktív tag
válasz
Crystalheart
#6856
üzenetére
Közben körbenéztem, a HE-Store-nál nincs, a Lomex-nél van TLC555 és LMC555 néven is.
-
#6855
gefffry
aktív tag
Crystalheart
#6854
gefffry
aktív tag
válasz
Crystalheart
#6854
üzenetére
Szia!
a 7555 a hagyományos 555-ös időzítő CMOS változata. pl. a TLC555 is CMOS 555-ös, de nyugodtan használhatod helyette a sima 555-öst is, a különbség annyi lesz, hogy magasabb lesz az áramfelvétele a kapcsolásnak.
Beszerzési forrásnak tudom ajánlani pl. a lomex-et, ill. A HE-Store-t.
Remélem tudtam segíteni.
-
#6854
Crystalheart
őstag
Crystalheart
őstag
Üdv! Egy hozzáértő segítségét kérném nagyon amatőr kérdésben
Van egy ilyen VAKONDRIASZTÓ leírás, ahol a szerkezetet egy ún. 7555-ös IC ütemezi. A cikkben ajánlott boltokban viszont nincs ilyen, de legalábbis nem ezen a néven... Meg tudná nekem valaki mondani, hol szerezhetném be a többi cuccal együtt, lehetőleg weben keresztül? Vagy mivel helyettesíthetném tökéletesen? (Nem egy nagy vasziszdasz, de nekem már túl rég volt utoljára digitális elektronika órám, már vagy három éve
) -
kem
addikt
Sziasztok!
Egy kis felvilágosításra lenne szükségem. Praktikerben lehet venni 1600Ft körül vékony hegyű pákát. Amit szeretnék vele forrasztani: Alaplapon kondicsere, és telefonokban átvezető kábel földelése amivel gyakorlatilag az alaplapra van rögzítve viszonylag nagy ponton, szal nem olyan nagyon durva. Milyen cint kell ehhez vennem? Egy ismerősöm valami B323 vagy micsodát ajánlott ami alacsonyabb fokon olvad mint a szokásos. Hogyan tudom megállapítani, hogy a nyáknak milyen hőfok egészséges még? Hogyan tudom eltávolítani forrasztási pontról a meglágyult cint?
-
And
veterán
válasz
Boci_83
#6850
üzenetére
Sorry, elszúrtam, SOS-nél nem mindig sikerül ez a mutatvány
. De inkább erre gondoltam: LCD PM-438 (fotó itt: [link]), mert ez LCD, jóval kevesebbet fogyaszt, mint a ledes kivitelűek, nem mellesleg feleannyiba is kerül. Egyébként ugyanaz, mint a másik két ledes típus: szokásos 3,5 digites / 200mV-os alapműszer. Tápárama 1mA körüli, és a mérővezetéktől független vezetékkel csatlakozik. Nem képes a saját tápfeszét mérni, ezért célszerű 9V-os telepről járatni. 20V-os méréshatárhoz értelemszerűen 1:100-as osztó kell a bemenetére, a tizedespontot meg el kell tolni, lásd az adatlapot: [link]. -
Boci_83
őstag
Helló műszerészek!
Egy kis segítségre lenne szükségem. Egy hasonló kegyerére lenne szükségem mint ez itt.A motorommal van gondom, konkrétan a töltéssel. Az akksim oldala meg van puklisodva, és nem tudom a fesszabályzóm ment-e tönkre, vagy az akksija, és ezért szeretnék rátenni egy feszültség mérőt, hogy motorozás közben is folyamatosan tudjam ellenőrizni a töltést. Csak nem szerelhetem rá a multimétert hogy 2-300 Km-en keresztül ott fityegjen, hogy nézne már ki...
jelenleg 14,6V-ot mérek rajta, terhelve, magas fordulaton amit én sokallok, de egyesek szerint ez még nem sok.
Mi erről a Ti véleményetek? Illetve amiért konkrétan írok, hogy honnan tudnék beszerezni valami hasonló holmit mint a képen, mert ez a megoldás 8-9K-s dolog, autóhifi boltban.
-
CPT.Pirk
Jómunkásember
Van nekem egy tervezési feladatom, valami D osztályú erősítőt kellene ,teljesítmény mindegy, a lényeg h. egyszerű, kézzel megrajzolható kapcsolás legyen, mert nyákot is kell tervezni meg dobozt... Átnéztem he fórumát, de valahogy nem igen van értelmes topic a témában, vagy csak én vagyok balfék a kereséshez.
Szal ha valakinek van jó és egyszerű kapcsolása, ne kíméljen. Igazából ha van ilyen 9V, egy tápfeszes kialakítás, az lenne a legjobb, akkor nem kellene táppal bajlódnom, kapna egy elemet...
Jah nemrég kellet méretznem egy 1 tranzisztoros emitteres erősítő alapkapcsolást egy informatikus ismerősömnek, 60V tápfesz, 15 ohm terhelés, ebből a tanár szerint I=U/R, majd ez alapján P=U*I képlet valami brutális teljesítményt adott, ebből kellett számolnom. Olyan pár ohm értékű ellenállások lettek, igazán vicces volt. Sőt, darlington tranyót kellett betenni, hogy egyáltalán lehessen valamit számolni...
-
#6843
biker
nagyúr
Csakénvagyok
#6842
biker
nagyúr
válasz
Csakénvagyok
#6842
üzenetére
ezek szerint nem olvastad végig, ha nem érted.
mindent éjjeliről akar, mikor elérhető, dvd, tv, pc, stb
és ezeknél az átváltás sebessége számít, ellenkezőleg leállnak -
#6841
biker
nagyúr
Csakénvagyok
#6840
biker
nagyúr
válasz
Csakénvagyok
#6840
üzenetére
nem lesz elég gyors... ennyi a gond
-
#6840
Csakénvagyok
őstag
atesss
#6837
Csakénvagyok
őstag
Feszültségtől függetlenül ugyanannyi áramot lehet átvezetni.
![;]](//cdn.rios.hu/dl/s/v1.gif)
Amúgy nem értem, miért kellene 3 relé? Egy háromfázisos is megteszi. Siemens Sirius?
-
#65675776
törölt tag
-
atesss
addikt
Áh nem nagyon foglalkoztam azóta a témával, most hétvégéig nem nagyon érek rá.
Csak egy 220-as relét kéne beszereznem péntek előtt, de ha nem tudok, akkor marad a 12V-os tesztelni.
Persze, teljesen érthető ez az egyidejűség. És nem kritikus a dolog, mert ha valahogy meg mégis használnák így együtt, akkor sem ég le semmi, csak lecsap a biztosíték.Viszont a fűtőberendezéseket azért összeszámoltam, amivel teszteltem:
Olajradiátor 1 - 2.emeleti szoba - 2000W
Olajradiátor 2 - másik 2. emeleti szoba - 1000W
Fali hősugárzó - 2. emeleti fürdőszoba - 1000W
Ventillátoros fűtő - 2. emeleti fürdőszoba - 1000W (2000W lenne a 2-es fokozat, de csak 1-esen tud menni, ez gondolom 1000W)
Ventillátoros fütő - az alsó szinten - 2000WEz így össz 7000W (30,4A) lenne.
De tényleg úgytűnik az van, amit te mondasz, hogy a fürdőszoba egy másik fázison van.
Viszont akkor mégiscsak 2 vagy 3 relé kellene...
Legalábbis ha mindent be akarok kötni az éjszakaira. -
biker
nagyúr
És akkor a sütőn és a főzőlapokon kívül a lakás többi része elmenne az egyik fázisról, 16A-ről (3680W) ?
Ez így elég lehetetlennek tűnik.
Nem lehet mégis, hogy a lakás egyes részei másik fázison vannak ?
Illetve az is érdekes, hogy az éjszakai meg erősebb, 20A-es.a lakás ált. min 3 áramkörre van osztva
1: fürdő/wc és ha van még időszakosan nedves helység, erre illik a kolléga által említett FI relét venni
2: világítás
3: dugaljakvagy
2: egy-két szoba
3: nappali+konyhaéjjeli azért "erősebb" mert éjjelire általában nagy fogyasztású technikák kerülnek, hőtárolós kályha, bojler, stb
Megnézem akkor, hogy mennyi volt a fűtőeszközök névleges összteljesítménye, de 6000W minimum megvolt.
tökéletes a párosítás, lévén ezt úgy számolják, hogy "egyidejűségi tényező", vagyis lakásnál kb 0,6-0,7-el számolják az összteljesítményt, 6000*0,7=4200W
ennyi az elképzelhető összteljesítmény egy időpillanatbanképzeld el azt a (bocsi érte) idiótát, aki egyszerre főz 4 körön, süt egy tortát, a mosógép 90fokra állítva épp fűt (bár a fűtés ideje sem konstans), vasal és porszívózik, meg megy a mikró 100%-on+grill
reális? nemnem mellesleg az alkalmazott biztik többsége (cimke szerint) L tipusú, ami vezetékvédő kialakítás, a létező leglomhább. 1,2*Inévlegesre min 2 órán belül old le, vagyis a 16A helyett 19,2A esetén 1-1,5 óráig nem fog leoldani, 20A-en kb 1 órán belül old le, 20A meg már ohmos terhelésen (cos fi=1) 4600W lenne
világításra meg nem kell sok, kivéve ha a fogyasztói társadalom elvárásainak megfelelően mindenhol halogén izzók vannak, esetleg 1-2 álló olvasólámpával, a maga 300W-os vonalizzójával
mennyi a villanyszámlád? nekünk átlag 180-190kWh havonta, ez durván napi 600Wh, láthatod, mikor jön ki matematikai valószínűségre az egyidejű 3-4kW terhelés órákra? soha, bár 2000W a vasaló, de az is 3-5 perc alatt felfűt, onnantól 2perc nem fűt, egy percet fűt. az 1700W-os főzőlap is soha nem 100%-on megy, ha fel is tekerem, kb 2percenként 60%ra veszi a fűtést a túlfűtés érzékelő, és ki-be kapcsol.
sorolhatnám még.... -
atesss
addikt
És akkor a sütőn és a főzőlapokon kívül a lakás többi része elmenne az egyik fázisról, 16A-ről (3680W) ?
Ez így elég lehetetlennek tűnik.
Nem lehet mégis, hogy a lakás egyes részei másik fázison vannak ?
Illetve az is érdekes, hogy az éjszakai meg erősebb, 20A-es.Megnézem akkor, hogy mennyi volt a fűtőeszközök névleges összteljesítménye, de 6000W minimum megvolt.
-
mezis
félisten
Én jó néhány évvel ezelőtt kb 10 eFT-ért vettem egy "Érintésvédelmi FI relét". Szerintem érdemes egy ilyet szakszerűen beszerelni, életet menthet ! (Nálam már két esetben lépett üzembe, egyik alkalommal a hűtőgépem 230 V-ja kapott nedvességet és már attól leoldott (gyermekeim voltak csak otthon !), másik alkalommal villanybojler fűtőbetétje lyukadt ki. Volt egy harmadik alkalom is, akkor nagyon közel csapott be a villám.)
Szóval ha egy ilyen be van szerelve jól, akkor már egy 15 W-os próbalámpával meg fogod találni a védőföldelést: fázis - védőföldre kötve a próbalámpát, azonnal áramtalanítani kell a Fi-relének.
-
#6827
biker
nagyúr
kapcs-ford
#6823
biker
nagyúr
válasz
kapcs-ford
#6823
üzenetére
ezek szerint az 5V ág kondijai voltak. én mondjuk a 12V ág 16V kondijait is cserélném, ezen ne múljon
plusz cserélni a két kondit, ami a 15W ellenáálat alatt van, képen alsó saroknál, és a képen fent jobbra az ellenállattól egy kondi neki van támasztva egy melegedő TO220 tokos eszközhöz, azt is érdemes nézni
-
biker
nagyúr
A relét megnéztem, és jól mértem ki !
A felső és az alsó "sor" egyik csatlakozója között sincs kapcsolat (a 4.-ek közt a tekercsnél persze, ott 305 Ohm van), behúzott, és elengedett állapotban sem. Nem csak a szakadásjelzővel néztem meg, hanem még Ohm állásban is.mert jobbról balra mind közt zár van.
felülről lefelé és oldalról nálad mi?
nézd meg a pdf-ben az LM2 rajzát, 2-2-2 érintkező át van kötve, így a felső kettő, a köz. kettő és az alsó kettő zárlatban van, a legalsó 2 meg a tekercs
-
#6823
kapcs-ford
őstag
atesss
#6820
kapcs-ford
őstag
OK, köszi a figyelmet neked és biker-nek is. Rendeltem beleillő kondikat 2200uF 6,3v (ez a 2 volt csak puklisodva helyükre 1000uF 16V-at találtam) a 0.1uF -osat hagyom békén.
A csatornák nem jöttek be "nincs elég jel" és a hdd tartalma nem volt olvasható és hiába írta, hogy formázta mégse mert a 2 kondicsere után a teljes hdd tartalom elérhető lett csak a csatornák gondja nincs megoldva.. remélem a beleillő kondik majd megoldják azt is !
-
#6821
atesss
addikt
kapcs-ford
#6819
atesss
addikt
válasz
kapcs-ford
#6819
üzenetére
""MOD: biker már megfejtette, hogy ez 1uF és nem 0,1uF; inkább én is átírtam, nehogy innen nézd rosszul.""
Basszus, erre meg rosszul írtam.
Elnézést. -
#6820
atesss
addikt
kapcs-ford
#6819
atesss
addikt
válasz
kapcs-ford
#6819
üzenetére
Hát ezzel sajnos sehogy.
Max. valami mérőáramkörrel, de az bonyolult, nem éri meg szarakodni vele.
De biker szerint nem az a gond, úgyhogy nézz körül mi lehet még rossz. Most akkor van még olyan kondi, ami helyett kissebb van bent ? Mert akkor először azt kéne ugyanolyanra cserélni. Aztán ha nem megy úgy se, meg lehet nézni esetleg ezt a kondit is.
De amire te kifolyásra gyanakodsz (egy ilyen kondi szerintem eleve nem tud "kifolyni"), az nem műgyanta esetleg (akár kicsit megpörkölődve) ? Vagy valami más alkatrészről ráfolyt valami ? -
atesss
addikt
Az van bizony, rossz ez az adatlap, ami fent van a Lomexnél.
Itt a gyártó oldalán a jó adatlap: [link]
Az elnevezési metódus is eléggé más, itt a az LM2 -ben a 2 az konkrétan a "2 Polt"-ot jelenti (ugye az az áramkörök száma, mert van "2 Feet" is ?). Míg a másik leírás ha jobban megnézzük ömagának ellentmondó is, mert az alapján csak az LM1H az ami 2 áramkörös, a sima LM1-es csak 1 áramkörös. Pedig a H betű az elvileg csak a 16A-t jelenti.
MOD: igen, az LM2-t cserélhették össze az LM1H-val a 2. oldalon a kapcs. rajzoknál, mert ponthogy a 16A-nél van annak értelme, hogy két lábra vezessék ki az egy áramkört is.
-
#6813
atesss
addikt
kapcs-ford
#6812
atesss
addikt
válasz
kapcs-ford
#6812
üzenetére
Ezekszerint mégiscsak az én régi rossz leírásomat olvastad...
biker már leírta, hogy nem 1uF, hanem 0,1uF, azért van ott a pont.
De nézd meg még a #6797-et és a #6802-et, azt írta, hogy ezek a kondik nem szoktak elromlani.
"Hogyan mérjek rá a multival? " a kondenzátor mérőrészbe kell beledugni (ha tud ilyet a multimétered, de mostanában már az egész egyszerűek is tudni szokták), de mivel a lábtávolsága eléggé nagy, kellhet hozzá egy kis vezetékdarab is.
Viszont megnézem mindjárt pl. az enyémmel meddig lehetne mérni kapacitást.
A francba ezzel az automatikus méréshatárváltással, ezért nincs ráírva, és elő kell bányászni a leírását...MOD: meg is van, az enyémmel 200uF-ig lehet mérni, úgyhogy a 0,1uF-ot biztosan mind tudja.
-
CPT.Pirk
Jómunkásember
Tehát ez egy kis bóvli sztereo fm adó, amit véletlen sem lehet 90MHz fölötti rezgésre bírni.
Mondjuk a jelvezeték árnyékolása nem is volt bekötve, ha bekötöttem, elhalhatott a cucc, nem jutott eszembe, hogy azt is kondizzam le, és úgy nem lesz földhurok. Ha ez sem lesz megoldás, akkor szerintem maradok az elemeknél.
Valami kaiyo névre hallgató eléggé kínai cucc...
-
atesss
addikt
Hát ez jó kérdés akkor, ilyen hogy közös képviselő nem igazán van. De akkor majd megpróbálom megkérdezni a szomszédot is, hogy ő mit tud erről.
A képek feltöltése folyamatban.
A relét megnéztem, és jól mértem ki !
A felső és az alsó "sor" egyik csatlakozója között sincs kapcsolat (a 4.-ek közt a tekercsnél persze, ott 305 Ohm van), behúzott, és elengedett állapotban sem. Nem csak a szakadásjelzővel néztem meg, hanem még Ohm állásban is.Ami rá van írva pontosan :
RAYEX ELEC.
LM2-12D5A 250VAC
5A 30VDC
5A 250V ~
5A 30V "DC jel"alsó sor kissebb betűvel: 0604 "áthúzott ellenállás szerű jel" 12V "DC jel" 50/60Hz
Most akkor mi van ? Rossz lenne az adatlap vagy mi ?
-
biker
nagyúr
"A villanyszerelési munkák befejeztével kérje a megvalósult állapotról a villamos kivitelezés dokumentumait (kapcsolási rajz) és az érintésvédelmi felülvizsgálat jegyzőkönyvét!"
Na ez az amit mi eléggé valószinű, hogy nem kaptunk, ezt kéne leverni azon a szerelőn, ha sikerül elérni...elmondásod alapján ez egy 3 lakásos társasház, így ez a dokumentáció a közös képviselőnél lesz, ennek híján egy kinevezett lakónál. nem köteles a tásasház minden egyes lakójának biztosítani ezt!
-
atesss
addikt
Ok, akkor mindjárt átteszem a képeket, és feltöltöm.
Hova ajánlott feltölteni ? (még sosem használtam ilyet)
A PH-s tárhely nem lenne elég, mert minnél nagyobb felbontású kép jönne jól.Közben szerkesztgettem még egy kicsit még az előző Hsz-en is (csak a MOD-ot nem írtam oda)...
Meg megnézem végre ezt a relét is.
-
biker
nagyúr
Hát itt sem írnak arról, hogy mit lehet erre kötni, és mit nem. Ezek alapján is azt rakok rá, amit akarok, ha vállalom, hogy ők kapcsolják ki-be.
És ha én vállalom, hogy ha nincsen, akkor jópár fogyasztót nem használok / átkapcsolom a nappalira (akár pl. magamtól, kézzel, ezzel ők nem foglalkozhatnak), akkor nincs miért szólniuk.pontosan. bármit lehet rákötni, és akkor megy, ha ők akarják.
Itt is (meg az E-ON-nál is) írnak mágneskapcsolóról meg hangfrekvenciás vezérlőkészülékről, ezek mire valók ? Az utóbbi való az éjszakai vezérlésére ? Bár hogy mitől pont hangfrekvenciás ?
a vezetéken jön egy hangfrekvenciás jel, ami engedi az "éjjeli" áramot, amit egy mágneskapcsoló kapcsol be
a terheléses teszt nem fog menni, ha a lakás több áramkörre van osztva.
ha csinálsz képet az óráról, és a lakáselosztóról, megmondom az értékeket -
CPT.Pirk
Jómunkásember
Na most valaki adjon tippet. Próbálkozok a kis rádió adóval, de nagyon tré. Most kapott kondikkal galvanikus leválasztást a bemenetére, ahol csak a jel vezetékek csatlakoznak, az árnyékolás nem. A tápot két külön vezetéken keresztül közvetlen a számgép. tápegységéből kapja a cucc, és egy különálló hangkártyáról megy, de még így is hihetetlen alapzaja van, főleg ha valamit csinál is a gép, teker a vinyó.
Van valami esély ennek megoldására, vagy csak külön (elemes) táplálás az adónak?
-
atesss
addikt
Akkor mégiscsak 5 vezeték kell a sütőnek...
Közben én is kicsit utánaolvasgattam, valamelyest kezdek képbe kerülni, pl: [link] és az E-ON-nál egy kis tervezési tanácsadás: [link]"Építtessünk ki külön áramköröket azoknak az eszközöknek, amelyeket külön mért, "vezérelt" árammal (köznyelven éjszakai árammal) kívánunk üzemeltetni (hőtárolós fűtés, bojler stb.)! Ezek működtetése azért olcsóbb, mert a "vezérelt tarifa" kedvezőbb, mint a "nappali tarifa"."
Hát itt sem írnak arról, hogy mit lehet erre kötni, és mit nem. Ezek alapján is azt rakok rá, amit akarok, ha vállalom, hogy ők kapcsolják ki-be.
És ha én vállalom, hogy ha nincsen, akkor jópár fogyasztót nem használok / átkapcsolom a nappalira (akár pl. magamtól, kézzel, ezzel ők nem foglalkozhatnak, hogy mivel), akkor nincs miért szólniuk.
Mondjuk ez nem jogi leírás az is igaz...Itt is (meg az E-ON-nál is) írnak mágneskapcsolóról meg hangfrekvenciás vezérlőkészülékről, ezek mire valók ? Az utóbbi való az éjszakai vezérlésére (ilyen van nekünk is a kapcsolószekrényben) ? És mitől pont hangfrekvenciás ?
A mágneskapcsolóról ilyet írnak pl:
"Háromfázisu mérőm van.A vill.bolylerem éjszakai árammal
üzemel külön mérőórával.Mágneskapcsolón keresztül
nappal is működtetném.Hogyan választom ki a közös fázist?""a lakás többi része egyfázisu" Akkor az 32A lehet, vagy mennyi ? Ezt hogy tudnám megtudni, megint terhelésteszttel, de sütő (főzőlapok) nélkül ?
Kérdés így van-e elég fogyasztó itthon, de talán mosógéppel (ha épp fűt) ez is meglenne.
Vagyis az egyik része a sütőnek (/ főzőlapoknak) is pont a másra is használt fázis, de ezt hogy találnám ki, hogy melyik ?"Amikor megy a bolyler akkor feszültséget mérsz a bolyler fázisa, és a bejövő fázisok között (eset két sorbakötött lámpával) és amelyik fázishoz képest nem mérsz(nem világít) az az.DE ezt a két fázist sem szabad összekötni (tudom mágneskapcsoló) ,de azért figyelmeztetleg. "
"Ha mágneskapcsolót használsz, akkor nem lényeges az azonos fázis. A bojlert nap közben az egyik nyitóérintkezőn keresztül táplálod, amikor megjön az éjszakai áram, akkor meghúz a mágneskapcsoló, és átkapcsolja a bojlert az éjszakaira az egyik záróérintkezőn keresztül."
Nekünk mindkét óra háromfázisú; de az éjszakaira csak egy van használva úgy tűnik; kipróbáltam a bojlert, hogy kikapcsolgattam az alatta lévő megszakítókat.
Az 1.-t vagy a 2.-t kikapcsolva ugyanúgy ment tovább (a villanyórán persze felvillant a led) , a 3.-ra kapcsolt csak le.
Olyat nem próbáltam, hogy egyszerre kettőt lekapcsolni, de azt csak akkor használnánk, ha 400V-os lenne a bojler.Azért lehet ám a vezérelt is ilyen erősre, 3 fázisúra megtervezve, mert apám korábban akart hőtárolós kályhát. Ugye az oroszok miatt, hogyha nem adnak gázt, úgy mint pl. most télen.
Az E-ON os leírásból:
"A villanyszerelési munkák befejeztével kérje a megvalósult állapotról a villamos kivitelezés dokumentumait (kapcsolási rajz) és az érintésvédelmi felülvizsgálat jegyzőkönyvét!"
Na ez az amit mi eléggé valószinű, hogy nem kaptunk, ezt kéne leverni azon a szerelőn, ha sikerül elérni... -
biker
nagyúr
. Hosszú állás után nemrég próbáltam ki - egy tisztítás alkalmával - a készüléket.
. Most próbáltam egy (adatlapja szerint 0,35W adóteljesítményű) VHF-rádióval, és azzal is működésre lehetett bírni egy fénycsövet, de így elég nehezen 'indult be'. Az ilyen teszkós szintű PMR-ekkel már valószínűleg esélytelen a dolog (Mod.: de mivel ilyen rádiót sokkal könnyebb szerezni, lehet próbálkozni vele, talán kisebb méretű, pár W-os fénycsöveket könnyebben hajlandó világításra késztetni a maga 0,5W-ban maximalizált adóteljesítményével). Magyarázat: az adóantenna rádiófrekvenciás elektromágneses tere ugyanúgy gerjeszti a mai fénycsövekben található alacsony nyomású higanygőzt, mint a szokásos nagyfeszültségű villamos tér. A gáz UV-fényt bocsát ki, melyet az üvegre felhordott fénypor alakít látható fénnyé. Úgy tűnik, hogy az RF-energia mágneses összetevője gerjeszt hatásosabban, ezért tapasztalható az, hogy alacsonyabb teljesítményeknél inkább gerjesztett induktivitások, vagy feltekercselt (rövidített) antennák közelében hajlandó világítani a fénycső. Ezen az elven működnek az elektróda nélküli, vagy
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
ekkold- ThinkPad T14 Gen4 14" FHD+ IPS érintő Ryzen 5 PRO 7540U 16GB 256GB NVMe ujjlolv IR kam gar
- 16GB-os SODIMM (notebook) DDR4 RAM bazár - nézz be, lesz, ami kell neked!
- HP 15-af105nh laptop (15,6FHD/AmdQuad/4GB/128SSD/Magyar) - Akku X
- JOYOR S5 Pro 10" Elektromos Roller 26Ah Akkumulátorral Moddolt!
- XPS 13 9310 13.4" FHD+ IPS i7-1185G7 16GB 512GB NVMe ujjlolv IR kam gar
- Bomba ár! HP Elitebook 850 G8 - i5-11GEN I 16GB I 256GB SSD I 15,6" FULLHD I Cam I W11 I Gari!
- Telefon felvásárlás!! iPhone X/iPhone Xs/iPhone XR/iPhone Xs Max
- Bomba ár! Dell Inspiron 7400 - i7-1165G7 I 8GB I 512SSD I 14,5" 2K I HDMI I Cam I W11 I Garancia!
- Apple iPhone 13 128GB, Kártyafüggetlen, 1 Év Garanciával
- Azonnali készpénzes Microsoft XBOX Series S és Series X felvásárlás személyesen/csomagküldéssel
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
