Egy érdekes dolgot építettemm akkupakk kisütő, egy egyszerű típus: (5db 5W 100Ohm ellenállás, egy 1kOhm ellenállás, 1 LED, 6.2V zener dióda (a kék-fekete, nem tudom mi a típusa), némi árnyékolatlan hangszórókábel. [link], a probléma a következő vele. Először is, a megoldás a zener dióda miatt nem tökéletes, 6.2V-nál kellene lekapcsolni a LED-et, de ugye van szórás, bár ez még elmegy. A baj az, hogy ha nem húzom le, mikor elalszik a LED, tovább meríti az akkut, így pár óra után szép mélykisüti... (NiCd akkupack, 7 cellás, 1200mAh). Ha esetleg van valami ötletetek, más típusú megoldás (hallottam tranzisztoros-ról is, de nekem kínai volt), szívesen fogadok mindent, kapcsolási rajz jöhet, de azért írjátok oda mi kell hozzá és mi-micsoda a rajzon, nem vagyok elektrotechnikus
-
Sullivan
aktív tag
köszi a helpet....mostmár csak kell valaki aki megis csinálja mert nekem ez teljesen kínai
-
And
veterán
válasz
Sullivan #6296 üzenetére
Azért vannak annál lényegesen egyszerűbb, jó hatásfokú megoldások is: [link]. A rajzon szereplő filléres mosfet pl. 40-50A draináramot is elbír. Itt 'csak' a fordulatszám visszajelzésével és az esetleges morgó zörejjel lehetnek gondok
. A PWM-frekvenciát módosíthatod, a kivezérelhetőség pedig gyakorlatilag a tápfeszültségig lehetséges.
-
Jancsi
aktív tag
-
-
Jancsi
aktív tag
válasz
Sullivan #6292 üzenetére
Ilyen teljesítményre már nem lehet egy egyszerű potmétert bepakolni mert rövid úton kijön belöle a füst és akkor nem működik tovább.
Egy kapcsolóüzemű megoldást lenne célszerű alkalmazni, például LM2576 [link] ezt tápfesz-1,4V-ig ki lehet hajtani ha 3A-el terheled, ha kevesebbel akkor csak pár tized volt esik rajta. Elég igénytelen kapcsolás, próbanyákra is meg lehet építeni. -
And
veterán
válasz
Sullivan #6292 üzenetére
Mármint összesen 3A? Nincs az a hagyományos potméter, amelyik ezt egy az egyben, közvetlen soros kötésel kibírná (illetve biztos van, de a legrosszabb esetben közel 10W-ot kellene disszipálnia). Ekkora áramokhoz tranzisztoros v. változtatható kimenetű IC-s feszültségszabályozó, de még inkább valamilyen mosfet-es PWM-es kapcsolás illene.
-
Sullivan
aktív tag
szeretnék készíteni egy potmétert számítógép ventikhez (összesen 8db párhuzamba kötve)
áramfelvételük 3A / 12v
és azt szeretném hogy 12-6v-ig tudjon szabályozni
valaki tudna segíteni ebben? -
pohár
félisten
Sziasztok!!
Nem nagyon jártam itt, csak biker-t ismerem, megcsinálta a winyomat még annoNah szal az lenne a kérdésem, hogy mitől lehet az, hogy a Philips fejhallgatómon a hangerőnek a potija rendetlenkedik...
Egy bizonyos hangerőszintig szól a füles mind a két hangszórója egyforma hangerőn, de ha elérek egy kb 50%-ig, akkor aa jobb oldali hsz sokkal hangosabb, mint a bal, kb 30-70% arányban, olyan 55-60% közt visszatért az egyensúly, és affölött pedig visszatér a 30-70% arány...
Valaki tudna segíteni hogy rendesen szóljon a fülesem??
Jah és remélem jó helyre írtam, végülis hobby meg elektronika
-
CPT.Pirk
Jómunkásember
Rááltam erre a leválasztás dologra az erősítőimnél, érdekes volt. Mondom nem fogom a kábeleket szétszedni, megy a leválasztó kondi az erősítőbe. Két erősítőm van, a Pioneer (quad405) látom a burkolattól eszigetelt csatlakozókat használ az aux és a tuner bemenethez, mondom ez jó is lesz. Látom, hogy az árnyékolás kondin keresztül kapcsolódik a burkolathoz, mondom akkor ezu már jó, nem kell vele foglalkozni. Betettem 1-1 100 nanós kondit a jelutakba, aztán összeraktam, működik tökéletesen, nagy hangerőn volt egy kis búgás, az most nincs.
A másik erősítőm Marantz, na annak minden bemenetét 2 kondival látták el, szal ott nem kellett alakítanom semmit.Ami viszont továbbra is jelen van, az magas, cirippelő hang, szaggatva, ami a számgépből származik. Normál használatkor nem gáz, de mikor nem szól a zene, vagy halk a film, akkor jó lenne nem hallani, ezzel kellene még csinálnom valamit.
-
biker
nagyúr
válasz
CPT.Pirk #6286 üzenetére
a koax ott megy el az elosztó mellett, így az elosztóból kivezettem egy földet, felbontottam a koax külső suigetelését, és jó hosszan rásodortam, majd szigeteltem.
ismét mondom, ez nem szabályos! senkinek nem ajánlom
A tv-nél a beép. csatinál vágnám el a nyák vonalat, és oda nyomnék egy egy kondit, ekkor le van választva, de nem földelt.
-
CPT.Pirk
Jómunkásember
Oh persze, mindkét vezetőbe kell.
Ez a TV rendszer földelés engem is érdekelne, mert idegesít, hogy mindig szét rázza a kezemet, mikor variálok valamit a videó mögött. TV-t milyen módszerrel lehet leválasztani? Kondis megoldás itt is jó, és ha igen akkor milyen fajta kondi stimmel ide?
Aztán magát a tv kábelt hol földeled? A legközelebbi konektor földjére van kötve, vagy a videó csatlakozója van földelve? -
biker
nagyúr
válasz
CPT.Pirk #6284 üzenetére
nem tiszta, mert mindkét vezetékbe kell, jel+árnyék
próbára mehet a 100nF-es is, de pontosan nem tudok javasolni, kinek mi válik be (freki + zavar mértéke)én házon belül a teljes földelést használom, bár nem szabályos
a bejövő TV kábelen van egy leválasztó, majd utána a hifinél az erősítő földelt, a többi cucc nem, de a gépről jövő jelkábel, a TV koax árnyékolása mind le van kötve földre
0 búgás -
biker
nagyúr
válasz
CPT.Pirk #6281 üzenetére
nem, ha rákötöd a földelt gépre a nem földelt rendszered, akkor lesz hurok meg búgás, mert akkor a jelkábel árnyékolásán csatolod a rendszert.
ilyenkor a búgás megelőzhető:- minden rendszer földelésével
- galvanikus leválasztással (tipikusan kondi a jel és árnyékolás szálakba is) -
And
veterán
Egy dekád 10x-es eltérés (értelemszerűen szorzó v. osztó). Ezért az 1,6 dekáddal nagyobb érték: 10^1,6=~ 39,81-szoros viszony. Így f1-nél 1,6 dekáddal nagyobb frekvencia: f= f1*39,81=~ 1,8193 MHz. Hasonlóképp a 0,48 dekáddal kisebb: f= f1 / 10^0,48=~ 15,133 kHz.
Oszcilloszkópos kérdés:
1-es ch: negatív ág a földelés jelzésre, pozitív (mérőcsúcs) az ellenállás egyik végére.
2-es ch: negatív pont ugyanoda (földpont), pozitív az ellenállás másik végére.
Hagyományos mérőfejen a negatív pont egy rövid vezető vagy csipesz, amely összeköttetésben áll a mérővezeték árnyékolásával, az oszcilloszkóp (szokásosan BNC-) bemenetének külső pólusával, fém szkópház esetén a házzal, és a hálózati tápcsatlakozó védővezetőjével is. Ezeken túl az oszcilloszkópokon szokott lenni földpontnak kijelölt banánhüvely is, amely szintén galvanikus kapcsolatban van az előbb felsoroltakkal.. -
CPT.Pirk
Jómunkásember
Most van két sztereo erősítőm a géprekötve, 4 hangszorós rendszerben. Mindkét erősítő földelve van, meg persze a gép is. Szóval akkor célszerű lenne kikötnöm a földelést, ezzel elejét véve a földhuroknak?
Másik részlet még, hogy mindkét erősítő tápcsatlakozójához beépítettem egy olyan impulzus szűrőt, amit PC tápokból guberáltam, bár valszeg ezek totál feleslegesek, meg rendes földelés nélkül valszeg értelmük sincs.
Földhurok csak nagyon nagy hangerőn hallatszik ki, de valami ritmusos cincogás kimegy a gépből, amit gitározás közben még a gitárkombóból is visszahallok, ha a gép felé van fordítva a gitár pickupja.
-
cafat
aktív tag
Sziasztok! Kéne egy kis segítsék. Adott f1 frekvencia ami 45700Hz. Ettől a frekvenciától kéne 1,6 dekáddal nagyobb, ill 0,48 dekáddal kisebb frekvenciát kiszámolni. Ezt hogy tudom kiszámolni?

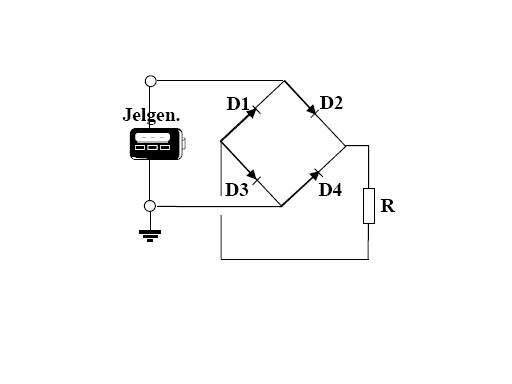

Valamint lenne még egy kérdésem. A következő képen lévő kapcsoláson
az ellenállás feszültsége csak úgy jeleníthető meg, ha az
oszcilloszkóp egy-egy csatornájára az ellenállás két pólusán a földhöz képesti jelet
kapcsoljuk, és a képernyőn a két jel különbségét állítjuk be. Ez nem egészen világos számomra. Ha segítenétek hogy hova is kell pontosan kötni a két csatornát megköszönném.Válaszaitokat előre is köszönöm nagyon fontos lenne!
-
biker
nagyúr
mert kettős szigetelésű berendezés egy szerkezete sem lehet földelve.
ilyen az összes tv, video, és jelerősítő is a kábelrendszeren.
innentől van egy nagy földfüggetlen, de EPH-ra hozott rendszer, amit leföldelsz a gépnél.emiatt szokott búgni minden erősítő, amit beraksz a rendszerbe, hacsak nem használsz ún. "ground breaker" eszközt, ami ezt megszünteti...
-
biker
nagyúr
válasz
sto1911 #6273 üzenetére
hülyén hangzik, de igen, mert:
- a pc háza földelt, ez kötelező. ez a valós 0 pont.
- a kábeltévé hálózaton van egy marék tv és videó, ami mind kettős szigetelésű, teljesen földfüggetlen, amiknek a 0 pontja egymáshoz képest 0, a földhöz képest nem.
így ha a kettőt egyesíted magadon keresztül, akkor ráz.
ha van otthon radiátor, ami fém csővel van bekötve, akkor menj ahhoz, és fogd meg a kábelt ugyanúgy, meg a radiátort, az is rázni fog.
és amelyik pc-n nem ráz, annak rossz a földelése, mert a ház nincs földpotenciálon.
-
mezis
félisten
válasz
sto1911 #6269 üzenetére
A legegyszerűbb, ha beszerzed a legolcsóbb ohm mérőt elegendően hosszú egyeres vezetéket és megkeresed, hogy hol szakad meg a védőföldelés. (Ha nagyon olcsón akarod megúszni, műszer helyett elemek-izzó kombináció is megteszi.)
Fazisceruzam csak jovo heten lesz, csak akkor tudom megnezni.
-
Daemon09
őstag
Haver monitorja volt, bevitte szervizbe és azt mondták neki, hogy nem tudják megcsinálni, mert a vezérlő chip szállt el. Neten utánanéztem és ott is azt irták, hogy ha a zöld meg a narancssárga led világit rajt egyszerre, akkor a vezérléssel van gond, amit nem egyszerü megjavitani.
Nem gondolok bonyolult dologra, hanem annyit szeretnék, hogy DVI csatit ketté lehet osztani 2db rendes vga csatira. És akkor 4db monitort lehet rákötni. Csak sajna egyik sem jó ezért érdekelne más megoldás. -
Daemon09
őstag
Sziasztok!
Van 2 db vezérléshibás 15"-os tft monitorom. Szeretnék még 2db-ot szerezni hozzá és a 4db-ot egymásmellé tenni burkolat nélkül és azokra kihuzni a képet.
Ezt meg lehet oldani valahogy, vagy csak tökéletenen müködő monitorokkal? -
sto1911
veterán
Udv!
Remelem tudtok segiteni a kovetkezoben:
Digis kabeltv-m van, es a kabel az egyik szobaban meg nem, de a tavolabbi masikban mar raz, ha egyik kezemmel azt, masikkal a gephazat erintem meg. Nem csak a belso er, hanme a legkulso szele is. 3 szobanyit jon a jel, 2 v. 3 db kabelduplazo Y csatlakozon keresztul.
Ket gepnel neztem, ugyanis TV-kartyat akarok beszerelni.
Konfig a NEM razos gepnel: FSP 400PNF tap, normal eloszto. Ez nem is raz, ezt ossze mertem dugni a kartyaval.
Razos konfig: szinten FSP tap, de SAGA+ 400, tulfeszvedos eloszto. Probaltam ugy, hogy kicserelem a tulfeszvedos elosztot egy simara, de igy is razott.
Hogy tudnam kideriteni, hogy hol a hiba?
-
biker
nagyúr
jobb lett, de igazán 15V-on teríti be a kijelzőt. 12V-ról nem igazán.
mondjuk a meghajtó opamp-ok is +-15V-ról mennek, lehet, letesztelem majd, bírja-e, ha nem bírja, akkor megy bele a ledsor. -
biker
nagyúr
hmm, nem rossz, de még teszek egy tesztet, mert rájöttem, mi lehetett a hiba.
régi tápom végtranyója behalt, ami adta a plusz áramot az LM317-nek, ezt egy 10ohm soros ellenállat nyitotta ki.
ok, tranyó ki, csak LM, elég az is, de a 10ohmot benne felejtettem, így sorba volt az izzókkal kötve egy 10ohmos ellenállásezáltal hiába a 12V, árammal szűkében voltunk.
kiszedem, és ujrateszt -
mezis
félisten
Üdv.!
Ha kímélni akarod, akkor minél kisebb feszültségre, ami még elfogadható fényt ad számodra.
Leírésod alapján 12 V-osnak tűnik. Épp a hosszú élettartam miatt nem szokás "túlfeszíteni" az ilyen izzókat. (LED-ek nem lennének helyette jók ? Én az autómban egy utólag beépített feszültségmérő műszer világítását úgy oldottam meg, hogy két LED elejét (lencséjét) síkra csiszoltam és pillanatragasztóval a műszerhez ragasztottam.)
-
biker
nagyúr
van egy VU meter kijelzőm, amiben van 2db "szofita" izzó, kék.
semmi infóm nincs róla.
Hogyan lehet BIZTOSRA kimérni, mekkora feszültség kell az izzónak? ugye a hideg ellenállásból nem található ki sajnos semmi...
az, hogy szemre 12V-on még nem túl fényes, de 16V-ról már nagyon, az nem infó, nem szeretném kiégetni még bekötés előtt.valami ötlet?
-
becuszabi
aktív tag
pl. Urbán Elektronika, vagy Vatera
-
biker
nagyúr
self censored
csak felhúzott a HE portál
-
atesss
addikt
válasz
didyman #6243 üzenetére
Hmm és akkor mi lenne az, amit az olcsóbb kategóriában lehet kapni?
Ha pár külső alkatrész kell hozzá, az nem gond, csak ne legyen bonyolult méretezni, vagyis ne kelljenek hozzá komolyabb tervezési ismeretekKorábban hallottam DC-DC konverterről, de elvetettem, mert baromi drága volt
-
didyman
őstag
Az építés nem olyan egyszerű, hiszen méretezni kell hozzá tekercset, kondit, de ezek a mai simpleswitcher-ek például elég széleslátókörűek. Létezik 3-lábas megoldás is, ahol minden alkatrész (tekercs, kapacitás) chipszinten integrált. Van itthon pár ilyen IC, sajnos csak 1A-ig hasznavehetőek, de gyakorlatilag monolit IC megbízhatósággal bírnak, bemenet, föld, kimenet és csókolom, szó szerint semmi se kell hozzá tipikus alkalmazásban. Mondjuk nem is ezer Ft az áruk
.
-
shtml
őstag
Jól sejted. A soros stabilizátor eldisszipálja a fölösleges energiát, a step-down konverter pedig átalakítja. Lényegében egy kapcsolóüzemű tápról van szó, amely egy magasabb egyenfeszültségből azonos polaritású kisebb feszültséget állít elő.
Ha tudsz angolul, akkor javaslom ennek a tanulmányozását, minden szükséges tudnivalót tartalmaz.
-
atesss
addikt
válasz
Papa-Georgo #1 üzenetére
Elekronikához jobban értőktől kérdezném, hogy pontosan mire való / hogy müködik egy Step-Down konverter ?
pl. ez - LM2576HVJó a sejtésem, hogy az egyszerű stabilizátor IC-k helyett (pl. 7805, asszem így hívják, vagy változtatható: LM 317 ) ez nem levágja a feszültséget, hanem konvertálja?
Tehát a hatásfoka pl. 12V-ról 5V-ra vágáskor nem 5/12=41%, hanem állandóan magas, mondjuk 80% ?Vagy ezt jóval bonyolultabb használni, mint egy egyszerű stabilizátort?
És árban se tünik rossznak, amit ezt az egyet megnéztem, 3A-es, és 1000ft
-
Hujikolp
őstag
Helló!
Tudja valaki, hogy mit jelent az a szimbólum ami következő?:
Van egy háramszög, amiben a "DVE" van, és a V betű a háromszög felső csúcsánál van, és ez a háromszög alá is van húzva. Sok felé láttam már, de nem tuom mi lehet ez.
A másik szimbólum az "RU" és az R betű fordítottva van és az egész szöveg dőlt a másik irányban.
Van egy olyan is, hogy egy nagy S betű fölött van egy plusz , és az egész körbe van karikázva.
-
And
veterán
A két hullámforma gyakorlatilag azonos nagyságú, ezért ha a szkóp két csatornájának érzékenysége is ugyanakkora, akkor a szűrő ki- és bemenőjele egyenlő feszültségű, és majdnem ellenfázisú. Ha az időtengely mérete 1ms / osztás, akkor a jel frekvenciája sem lehet 1kHz: mivel a periódusidő láthatóan 2ms, a frekvencia ennek a reciproka, vagyis 500Hz.
"Tehát a szőrő a bemenetére a 1000Hz-es 2 Amp. jelet kap."
Az amplitúdó nem mértékegység, hanem jellemző. Tehát a bemeneti jel nem 2 "Amp", hanem 2V csúcsértékű. Azaz az amplitúdója 2V, a jel csúcstól-csúcsig mért nagysága 4Vpp. Mivel a két jel ugyanakkora, a szűrő "erősítése" egyszeres. Azért az idézőjel, mert egy passzív szűrőnek nincs erősítése (vagyis az mindig kisebb 1-nél), hanem csillapítása van. Feltéve, hogy valóban passzív az a szűrő.. -
gaben
aktív tag
Szia!
igen,tényleges kevés volt az adat,de akkor most pontosítok.Az a baj,hogy nem tudom,hogyna hogyan kell nézni az osztásokat és mivel kell osztani.
Linkelek egy képet,amin látszik a jel és a scope mit rajzol ki.Elvileg a fehér színú a szűrő kimenet a piros a bemenet.
[link]
Frekvencia:1000 Hz
Amplitudo 2 (2Vpp)
sec/beosztás :1ms (horizontális)
volt/beosztés 2V (vertikális,mind 2 csatorna)
Tehát a szőrő a bemenetére a 1000Hz-es 2 Amp. jelet kap.És az ábráról megkellen tudnom a bemenő és a kimenő feszt,mert Uki/Ube adja majd az erősítést.
Meg kellene nekem olyna ,hogy kimenő és bemenő Amplitudo.A bemenő az 2,de a kimeőnek nem kettőnek kéne lenni avagy azt honnan látom?
Ez alapján eltudnád nekem mondani,hogy kell meghatározni?Segítséget előre is köszönöm!
-
And
veterán
"hogyan kell leolvasni a feszültséget és az amplitudot?"
Jelen esetben az amplitúdó is feszültség. Az amplitúdó a középértékhez viszonyított maximális eltérés, a csúcstól-csúcsig mért feszültségérték (Vpp) fele.
Ha a szinuszjel effektív értékére vagy kíváncsi, azt nulla középértékű szinusz esetén úgy kapod meg, hogy az amplitúdót elosztod négyzetgyök 2-vel, vagy a csúcstól-csúcsig mért értéket osztod négyzetgyök 8-cal.
Ha a felüláteresztő szűrő bemenetére szinuszjelet adunk, a kimenetén is szinusz jelforma fog megjelenni, hiszen egy lineáris szűrő nem visz torzítást a jelbe. Hogy a kimenőjel feszültsége mekkora lesz, az a jel frekvenciáján felül attól függ, hogy mekkora volt a bemeneti feszültség, hol van a szűrő töréspontja, és milyen meredekséggel vág a szűrő a zárótartományban. A konkrét érték kiszámításához az általad megadott adatoknál több kell, ennyi még a szűrő csillapításának számításához is kevés.
Mod: a feszültségek számításához tudnunk kell az oszcilloszkóp aktuális érzékenységét, vagyis azt, hogy egy "Y" irányú osztás mekkora feszültségnek felel meg. Ezt a szkópon egy nagyon jellemző kapcsoló állása adja meg: Volt/div, digitális szkópok a képernyőn is megjelenítik. -
gaben
aktív tag
Sziasztok!
Egy kis help-re lene szükségem oszcilloszkóp kezelése ügyében.
Van a scop kilejzője,ott hogyan kell leolvasni a feszültséget és az amplitudot?
Erre van valami képlet,ha jól tudom,hogy azt osztásokat meg kel lszámolni és azt valamivel osztani vagy nem tudom...ez a baj...
Valamint egy felül áteresztő szűrő ha a bementére egy szinusz jelet kap(2 amp. és 1000 Hz),akkor a kimenetén milyen jelnek kéne lenni,hogy néz az ki?
Igazából a bemenő is kimenp fezs érték kellene nekem.Előre is köszi!
-
PHM
addikt

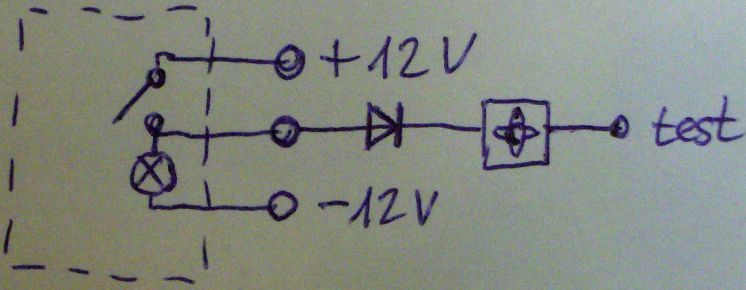

Nos, valami ilyesmire gondoltam:
A kapcsoló kimérése:
Először bekapcsolva megméred, melyik 2 pont közt van rövidzár.
Ezzel azonosítottad a lámpa testpontját.(Az a harmadik láb. -12V)
Ezután kikapcsolva a kapcsolót, megméred, hogy melyik
láb felé tudod kimérni a lámpa hidegellenállását.
(A 3. láb és valamelyik másik láb közt néhány ohm lesz.)
Az lesz a közös pont. - Ventik pozitív bemenete 1 diódán keresztül.
A maradék, még nem használt lábra megy a +12V.
Persze a kapcsoló eltérhet az általam rajzolttól, ha pl.
4, vagy 6 kivezetése van.
Ez esetben nem ártana róla egy fénykép. -
PHM
addikt
A bekötés kicsit problémás, mert a buszokban 24V-os
feszültséget használnak. Így is megoldható, hogy világítson
a lámpa, ha a -12V segédfeszültség elbír 80-100 mA
plusz terhelést. Ez általában teljesül.
bemenet: +12V
Kimenet: ventik + bemenete
lámpa testpont: -12V
ventik - bemenete: közös testpont. -
CPT.Pirk
Jómunkásember
-
CPT.Pirk
Jómunkásember
válasz
sirdond #6217 üzenetére
Az eltérő ellenállás miatt gond lehet a hangerő szabályzásnál, mert nem lesz szimmetrikus a hang állítása, a hátsók jobban fognak erősödni az elsőknél. Hogy milyen mértékben, azt nem tudom, de valószínű, hogy minden hangerő állításnál újra kellene állítani a hangfalpárok hangerejének arányát is. Egyébként rákötni rákötheted őket.
KisBundi: magában a tápban van védelem, ami figyeli az 5V feszültségét (amennyire tudom), mert a többi feszt is ebből állítja elő, aztán rendellenesség esetén lelövi a tápot aszthiszem rövid zárral. De persze ez olyan, mint a villámvédős elosztók, visszab.ssza az égre a villámot.
-
KisBundi
őstag
Egy sráccal vitatkoztam aki azt állította, hogy a tápegység nem tudja tönkretenni se az alaplapot se a procit mert az alaplapnak van valamilyen védelme ami meg védi azt. Szerintem ez tök hülyeség. Ha igazam van, akkor valaki ki tudna oktatni hogy milyen okok miatt mehet tönkre a cucc?
-
CPT.Pirk
Jómunkásember
-
sirdond
őstag
válasz
CPT.Pirk #6209 üzenetére
hm,nagyon szépen köszönöm a válaszod,azt hiszem ennél jobban,és egyszerűbben nem is lehetett volna elmagyarázni, tulajdonképpen egy kérdésem lenne még: akkor elvileg olyan teljesítményű hangfalat kötök rá amilyet akarok, csak az ellenállása legyen nagyobb vagy egyenlő 4 ohmnál, viszont nem fogja úgymond meghajtani?
-
CPT.Pirk
Jómunkásember
válasz
sirdond #6205 üzenetére
A watt szám nem lényeg a hangszóróidnál. A lényeg, hogy az erősítőre a meglévőnél nagyobb ohm számú hangszórókat ráköthetsz, baja nem lesz tőle, ellenben mivel nagyobb az ellenállása, nem folyik rajta akkora áram mint kisebb testvérén, így valamivel kisebb teljesítmény jön létre a hangszórón, de mivel a Geniusnál lehet állítani a hangfalpárok hangerejét külön, ez nem jelent problémát.
Amennyire emlékszem a Genius belsejére, egy darab IC-ben van a 3*2 végfok, de ha tévednék, akkor max 3 darab 2 végfokot tartalmazó IC lehet benne. Hogy milyen hatásfokkal működik az erősítő, azt nem tudom, de ha mondjuk 70%-al, akkor úgy adódik, hogy a gyári adatai szerint 220V 0.5A a bemenő táp, azaz mostani hálózaton 115W (egyszerűen számolva), na ezt szorozd meg 0.7-el, majd a megmaradt számot oszd el 6 felé, kb. az lesz a csatornánkénti teljesítmény, jelen esetben 14W. Emlékeim szerint nem volt külön erősítője a szubnak.
mezis: szerintem belebújt a kisördög!
-
z0d1AK
nagyúr
lenne egy elég érdekes kérdésem.
van egy Ikarus buszból való leszállás jelző kapcsolóm(billenő, lenyomás után nem ugrik vissza). Ha a tápcsati és a venti közé teszek egy iet, akkor azzal tudom kapcsolni a ventit ki-be? jó egyáltalán a feladatra egy olyan kapcsoló? -
sirdond
őstag
Sziasztok!
Előre leszögezem én nem értek a témához.
Van egy ilyen genius 5.1 5000es hangfalszettem. arra lennék kíváncsi,hogy ebbe milyen teljesítményű erősítő lehet? a dobozán az áll mélnyomó (75w 4ohm), erősítő pedig a subba építve. ebből tehát az következik,hogy az erősítő teljesítménye is 75w mint a sub-é?(a satelitek egyenként 15w,tehát 5x15w összesen)
A másik kérdésem pedig,hogy elvileg az erősítő a saját teljesítményétől kétszer erősebb, és nagyobb impedanciájú hangfal csatlakoztatása a megengedhető.
Ez most egy hangfalra értendő, vagy az összteljesítményre? mert lenne nekem két 100w 6ohm-os hangfalam és hát inkább az használnám frontnak,ha lehetséges
Előre is köszönöm! -
mezis
félisten
válasz
CPT.Pirk #6200 üzenetére
Majd 30 évvel ezelőtt volt egy kalandom egy sztereo lemezjátszó erősítővel, ami búgott. Én is a szűrő kondenzátorra gyanakodtam. A hiba kereséséhez egy újabb elkót kicsivel hosszabb + vezetékkel egyszerűen parallel kötöttem a meglévő elkóval. A búgás azonnal, teljesen megszűnt. Erre precízen beszereltem az eredeti helyére, az eredeti rövid vezetékkel.
És így már ismét búgott !
A végeredmény az lett, hogy az elkó lehetett akár az eredeti is, csak annyi kellett, hogy a meglévő rövid vezetékkel parallel legyen beforrasztva egy valamivel hosszabb vezeték is az elkó pozitív sarkán !Tápköri bivaj kondik kiszáradhattak, vagy gyárilag kicsit alul méretezettek, esetleg fel vannak púposodva, ezt ellenőrizd le
-
ReJim
őstag
nem tudjátok, hogy toshiba tecra 8100-nak a port replicator csatlakozójának a kiosztását hol lehet megtalálni? (vagy veszett ügy, és tényleg nincs a neten. 1hónapja keresgélem...)
Új hozzászólás Aktív témák
- ThinkPad T14 Gen4 14" FHD+ IPS érintő Ryzen 5 PRO 7540U 16GB 256GB NVMe ujjlolv IR kam gar
- 16GB-os SODIMM (notebook) DDR4 RAM bazár - nézz be, lesz, ami kell neked!
- HP 15-af105nh laptop (15,6FHD/AmdQuad/4GB/128SSD/Magyar) - Akku X
- JOYOR S5 Pro 10" Elektromos Roller 26Ah Akkumulátorral Moddolt!
- XPS 13 9310 13.4" FHD+ IPS i7-1185G7 16GB 512GB NVMe ujjlolv IR kam gar
- Asus Rog Strix G16
- AKCIÓ! Apple iPad Pro 11 2024 1TB WiFi + Cellular tablet garanciával hibátlan működéssel
- IKEA (HAVREHOJ) tablet vagy laptop tartó
- ÁRGARANCIA!Épített KomPhone Ryzen 7 5800X 32/64GB RAM RX 7800 XT 16GB GAMER PC termékbeszámítással
- HGST HUH721010AL5200 10TB 7.2k SAS HDD, DELL branded, nettó 38000Ft + ÁFA, 1 év garancia
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
