#88299
johniee
senior tag
Donki Hóte
#87644
johniee
senior tag
válasz
Donki Hóte
#87644
üzenetére
A forrasztóállomásomnak van feszültségszabályzós kimenete, először is meg kell néznem, hogy működik-e a LED
meg hogy milyen fesz-en kapcsol be.
Bár Amperben nem túl sokat bír a cucc.
Lehet, hogy be kéne ruháznom már egy LaborTápra is
-
válasz
demars
#88295
üzenetére
UTP kábelen kergeti át kapcsolja a 230-at? Nekem is így csinálták, de nagyon rövid úton kapott egy csengőtrafót, meg egy relét. Így csak 48V-ot és pár mA-ert kapcsol a termosztát ami kb. örökéletet jelent. A nagyáramú relén van külön kontakton a kazán és a szivattyú. Már csak egy késleltető kapcsoló kellett és a szivattyú 1 perccel tovább jár, mint a kazán. Az már csak bónusz, hogy a termosztáttal párhuzamosan kötött arduino + relé shield segítségével intelligensen is tudom vezérelni az egészet.
-
demars
addikt
válasz
demars
#88270
üzenetére
illetve ami nekem nem tetszik, hogy a tulaj anno UTP kábelt használt a termosztáthoz (két két érpárt összetekert)
Úgy néz ki ez az UTP kábel a ludas. Termosztátnál mértem, akkor kijött a 240V. Viszont egy helyen sérült (ezt korábban nem láttuk, spájzon ketesztül van áthúzva). Szombaton vezeték csere lesz.
-
#88294
t72killer
titán
tordaitibi
#88293
válasz
tordaitibi
#88293
üzenetére
. Autóakksi miatt mondtam az ólmos programot, pont azt a kb 14V-ot adja ki magából, amit a lifepo 4s pakkhoz ajánlanak.Közben szembejött ez a kínai buck-booster apróság, azt nem értem, honnan tudja, h milyen elemet tölt
?:
-
#88293
tordaitibi
veterán
t72killer
#88291
-
#88291
t72killer
titán
Dr. Szilikát
#88290
válasz
Dr. Szilikát
#88290
üzenetére
Ezaz, én se értem

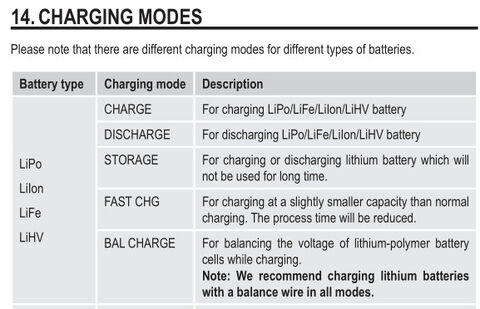

Pedig próbáltam mind3 töltési módot (balanced, nem balanced, fast) -
#88290
Dr. Szilikát
őstag
t72killer
#88288
Dr. Szilikát
őstag
válasz
t72killer
#88288
üzenetére
Ha csak ajánlott, akkor nem engedi inaktiválni?
A BMS arról gondoskodik, hogy káros eltolódás esetén megszakítja a töltést vagy kisütést, de balanszírozni nem feltétlenül képes. Ahhoz szükség van például kisütő-ellenállásokra is, amit rákapcsolgatna, túltöltődés esetén. Ez ritkábban van beépítve az akkuba. Csak fotón láttam olyan laptopakkut, belülről.
Bár mintha rémlene, hogy LiFePo akkunál gyakoribb, cella sajátosságai miatt.
-
Segítség! (
), megérkezett a szép új 12.8V-os LiFePO4 akksim, a Voltcraft B6 töltő viszont balanszerért visít. Hogy tudnám ezt az olthatatlan vágyát kikapcsolni ? Az akkuban van BMS és természetesen semmiféle balanszer kimenete nincs. Esetleg ráteszem ólmos programra?Kieg: a töltő ajánl "charging" és "balanced charging" opciókat, de a sima töltésnél ugyanúgy hisztizik a balanszer kapcsolatért
-
#88285
razorbenke92
őstag
PROTRON
#88281
válasz
PROTRON
#88281
üzenetére
Köszi az infót! Abszulút elképzelhetőnek tartom a dolgot, nálam azért nem jelent meg, mert amit használok, az annyira fix, hogy mióta ott van, még csak a kapcsolóját se nyomtam le.
de nincs meg a blokkja szal nem tudja garanciában cseréltetni
Én amikor megvettem, sorozatszámmal regisztrálható volt a Schneidernél, nem kért blokkot, csak a vásárlás dátumát, ezután velük sorozatszám alapján intézhető a gari. -
#88281
PROTRON
addikt
razorbenke92
#88279
PROTRON
addikt
válasz
razorbenke92
#88279
üzenetére
Nem ijesztgetni akarok, de sok APC hosszabbító esetén volt panasz, hogy maga az alap energiaelosztás terén sajna már alább adtak a minőségből.
Túlfeszültség levezető része továbbra is magas minőségű, de hosszabbítóként sokaknál idővel elromlott. Vagy a bekapcsoló gomb lett bizonytalan, vagy csak simán a dugaljak egyike-mindegyike nem kontaktált belül a belső forrasztási pontnál és emiatt ingadozott a feszültség, villogott a bedugott lámpa. Tehát nem a külső eszköz dugvillájával volt gond, hanem az apc hosszabbító belső összeszerelési minőségével. Ismerősnél is 2 év után villódznak a bele dugott lámpák, de nincs meg a blokkja szal nem tudja garanciában cseréltetni. Van akinél a csere darab is problémás.
Ezt főként újabb évjáratúaknál olvasni több forumon.Amúgy én inkább javasolnék 2 db 6-os hosszabbítót, így ha egyik elromlik még mindig át lehet dugni a fontosabb készülékeket. Meg el lehet osztani hogy melyek azok az eszközök amiket amikor nem használsz le lehetne áramtalanítani egyben.
-
#88280
Horvi
őstag
razorbenke92
#88279
Horvi
őstag
válasz
razorbenke92
#88279
üzenetére
Köszi a tippet megnézem az APC kínálatát. Ha esetleg leadok a 10-es ből és elég a 8-as?
-
#88279
razorbenke92
őstag
Horvi
#88278
Szia!
A 10-es kicsit magasra teszi a lécet. A többi kritériumnak megfelel az APC PM5-GR, én jó tapasztalattal használom. (Egyszer sokmindent megmentett túlfesz esetén, az APC szó nélkül kicserélte egy újra utána). 2018-ban 4400-ért vettem darabját, zseniálisak ezek a mostani árak.
-
Horvi
őstag
Sziasztok,
Remélem jó helyre írok és tudtok is segíteni. Egy kicsit átrendeződött az itthoni home office setupom és szükségem lenne egy 10-es elosztóra. Tudnátok ajánlani valami jobb minőségűt(sajna nem vagyok képben ezügyben) túlfeszültség védelemmel illetve kapcsolóval. Valamint fel lehessen csavarozni az asztallap aljára. Az bónusz lenne ha az aljzatba egyenesen lehetne bedugni a dugókat és nem srégen.
Köszi! -
#88277
Gézengúz
addikt
Donki Hóte
#88276
Gézengúz
addikt
válasz
Donki Hóte
#88276
üzenetére
Értem, akkor ezt sorba kell kötni a termosztát és a kazán közé és ezzel meg lehet oldani azt, hogy külön vezérelje a kazánt és a szivattyút és így akár késleltetni a szivattyú kikapcsolását. Csak egy perc lehet vagy változtatható az idő?
Mire jó még?
Közben megvan.
-
#88276
Donki Hóte
veterán
Gézengúz
#88274
-
#88275
tordaitibi
veterán
Gézengúz
#88274
-
#88274
Gézengúz
addikt
Donki Hóte
#88265
Gézengúz
addikt
válasz
Donki Hóte
#88265
üzenetére
Ezt mutasd már meg Nekem!
"Computherm termosztátok tudnak olyan funkciót is, hogy a kazán lekapcsolása után a külső keringetőszivattyút még 1 percig működteti, hogy a kazán/hőcserélő ne melegedjen túl."
Érdekelne!Két külön fázist kéne kihúznom a termosztátból?
Egyet a kazánhoz egyet a termosztátnak?Nem összekevered a szivattyú leragadás elleni védelemmel amikor naponta képes pár percre zárni az áramkört?
-
#88272
demars
addikt
tordaitibi
#88271
demars
addikt
válasz
tordaitibi
#88271
üzenetére
A termosztát új (cseréltem), a kivezetése jó, mértem. Kazánt kapcsolja.
Kazánban faék egyszerű sorkapocs van, ott átmozgattam minden vezetéket, bekötéseket áthúztam, nincs laza kötés. Nem látszik korrózió.
Van benne 3 termosztát (vízhöfok, füstgáz, meg egy amit nem tudom miaz, az öreg gáz szerelő se tudta ).
Ha kontakt hiba lenne, látnom kellene valami melegedésre utaló jelet ugye? Vagy ívet kapcsoláskor? Kontakt hibánál leesik a feszültség?
Futok még egy kört, ha nem lesz jó.
Köszönöm! -
#88271
tordaitibi
veterán
demars
#88270
-
demars
addikt
Köszi mindenkinek a választ.
A kazánt egy sima on off termosztát vezérli, 230v ot kapcsol.
A betápnál a dugaljban meg van a 240V. A gázszelepet nem szedtem szét, azt nem is fogom, majd a műszerész ismerős megnézi, ha úgy alakul.
A szivattyút meg tudom hajtani külön (nyilván ki kell építenem egy külön relés kis vezérlést hozzá, az nem gond), csak nem értem miért esik le a fesz.
Ban a gázkazán mellett egy másik dugalj, oda kell átdugni a szivattyút ha a vegyes kazán megy (ekkor egy csőtermosztát is bekerül a képbe, és az kapcsolja a szivattyút). Onnan Simán ment a Wilo, nem kapcsolgatott, ott is 240V van.
Mivel most megy a fűtés szépen és hidegek vannak marad így (idős néninél van ez a dolog), ha probléma lesz akkor átkötöm neki, illetve ami nekem nem tetszik, hogy a tulaj anno UTP kábelt használt a termosztáthoz (két két érpárt összetekert). Javasoltam egy vezeték nélküli termosztát beiktatását, akkor az UTP kábelt kihagynánk, (Bár 20 évig így működött nekik). -
mezis
félisten
válasz
demars
#88262
üzenetére
A 230V-on a villanyoszloptól a kazánig van néhány kontaktus.
A kazántól visszafelé a villanyóráig méricskél, miközben a kazánnál van egy "műterhelésed" (100W-os izzó, villanyvasaló,...).Nekem volt olyan esetem, amikor az oszlopról érkező ALU vezeték volt összecsavarva a tetőárbocnál a lejövő réz vezetékkel. Jó volt az úgy sok évtizedig. A kémia meg szép lassan dolgozott...
-
#88268
tordaitibi
veterán
ratkaics
#88267
válasz
ratkaics
#88267
üzenetére
Mindegyik ilyen a referencia labhoz viszonyit, ellenallasosztoval.
Itt be lehet avatkozni, igeny szerint a pozitivhoz vagy a egativhiz szabalyozni pnp vagy npn tranyoval, pfet vagy nfet, vagy levalasztasi igeny eseten optocsatoloval.
Igy analoggal tudod allitani, ami ugye lehet pwm is szurve simitva illesztve. -
#88267
ratkaics
senior tag
Dr. Szilikát
#88266
ratkaics
senior tag
válasz
Dr. Szilikát
#88266
üzenetére
Létezik az XL4015-höz hasonló áramkör, amit buszon keresztül, vagy valamilyen analóg, vagy PWM jellel lehet állítani (kimeneti feszültség, áramerősség)?
-
#88266
Dr. Szilikát
őstag
demars
#88262
Dr. Szilikát
őstag
válasz
demars
#88262
üzenetére
Ha triac kapcsol, lehetne beiktatni egy AC 230 V meghúzótekercsű relét, vagy a próba kedvéért egy izzólámpát, az elektronikus szivattyúval párhuzamosan, hogy akkor mi történik.
#88264 ratkaics
5 db XL4015 CC / CV modullal 5 db akkut már lehetne tölteni. Ha nem is olyan "okos", dolgát elvégzi.
CTEK és hasonló töltők processzoros vezérléssel működnek. Ha azt valaki nem tudja, illetve nem akarja leutánozni, funkcionális engedményeket kell tenni.
-
#88265
Donki Hóte
veterán
demars
#88262
válasz
demars
#88262
üzenetére
Gyanús nekem, hogy miért esik le a feszültség 150 V-ra. Valami kontakthiba lesz a kazánban (Mi kapcsolja ezt a feszültséget? Relé, vagy közvetlenül a kazán belső termosztátja?)
A helyedben megkerülném a problémát. Külső (vezetékes, vagy RF) on/off termosztát használatával megoldható az, hogy ne a kazán vezérelje a külső szivattyút, hanem a termosztát vezérelje párhuzamosan a kazánt és a külső szivattyút is.
Pl. a Computherm termosztátok tudnak olyan funkciót is, hogy a kazán lekapcsolása után a külső keringetőszivattyút még 1 percig működteti, hogy a kazán/hőcserélő ne melegedjen túl.
-
ratkaics
senior tag
Sziasztok!
Olyan fordult meg a fejemben, hogy kellene egy CTEK MX5.0-hez hasonló "okostöltőt" készíteni, olyat, ami egyszerre 4 (egymástól független) akkumulátort is tud tölteni. De nem találtam hasonló projektet sehol a neten.
Tudtok esetleg hasonló témáról infót/leírást valahol? -
demars
addikt
Sziasztok!
Adott egy régi Termo ÖV gázkazán ami elég egyszerű egy berendezés, nincs benne túl sok elektronika. Ennél a típusnál van lehetőség a keringető szivattyút bekötni a kazánba, az az indításkor a kazán kiadja a 230V-ot a szivattyúnak ( nem kell csőtermosztát). A szivattyú egy wilo (ebben már van elektronika).
A probléma, hogy mikor a termosztát kikapcsol, vagy be a szivattyú "kattog" 1W teljesítményt ír, majd kiáll hibára. Hibakódot nem találtam meg (még keresem googlen).
Ami viszont biztos ( rámértem), hogy a szivattyú kimeneten leesik a fesz 145V-ig is. Nyilván ekkora fesznél a szivattyú leáll. Volt olyan is, hogy szépen ki-be kapcsolt.
Mi okozhatja a fesz esését? Egy mágnes szelep van benne ami a gázt nyitja-zárja és a szikrát előállítja gyújtáskor ( honeywell gyújtásvezérlő). Ennek a fedelét lekaptam, termosztát kapcsolásakor itt is 145-150V-ot mértem. Elképzelhető, hogy a "vezérlés" ( gyújtás elektronika, mágnesszelep) működése okozza ezt?
Beépítettek egy "buta" szivattyút ( régi grundfos) az nem kapcsol ki, illetve nem áll ki hibára. -
-
lanszelot
addikt
válasz
#32277248
#88256
üzenetére
A youtube -on mutatják, hogy hogy kell elsőre elindítani, és beállítani.
Onnan követtem amit csinálnak, és mondanak.
Pl ez a video - 11:45 -nél mutatja.
De miután egyáltalán nem azt csinálta mint neki.
Azután kapcsolgattam , de semmi. Mindig ugyanezt mutatja.
A videómon úgy állnak a kapcsolók ahogy mutatja. -
-
PROTRON
addikt
válasz
ViZion
#88254
üzenetére
Igen, eddig még a wifi relé volt a legjobb tipp, mivel pont az hogy túl akarom bonyolítani...ugyanakkor gyerekek, ez nem a barkácsolós topic, itt azért alapelvárás hogy ha valaki elektronikával akar megoldani valamit, akkor az legyen az elsődleges.
Meg hát fene se akarja kinyitni az ajtót és bejönni kapcsolni a kapcsolót. Ott vagyok a gangon, ott a doboz benne dugalj, feltekerve a töltőkábel. Ez a feladat.
A wifi-hez már csak valami appos megoldás kéne hogy más ne tudja kapcsolni, pl ha szomszédon megesne az én jó szívem és megadnám neki az általános wifi jelszót.A mágneses relé egyébként nem rossz, csak azt is ki tudják figyelni.
-
#32277248
törölt tag
válasz
lanszelot
#88248
üzenetére
A műszered belső ellenállása terhel be a kvarcnak de mindegy is, engedjük el, ha nem lenne ott valami jó, akkor el sem indulna a kütyü.
A fura működés az vegytiszta user error jelen esetben, 1 kHz-es negyszögjelet akarsz mérni 10uS időalappal. Ez kicsit olyan mintha egy házat akarnál lefotózni 1 méterre állva tőle. Állíts be 0.2mS-ot legalább.
-
#88254
ViZion
félisten
rednifegnar
#88253
ViZion
félisten
válasz
rednifegnar
#88253
üzenetére
nadeha ámbátor Ő otthon hagyta a kulcsot, az asszony meg úton van?
Wifi relé lesz a jó megoldás
-
#88253
rednifegnar
senior tag
PROTRON
#88234
rednifegnar
senior tag
válasz
PROTRON
#88234
üzenetére
huha ez hasonlit a fustelszivos temahoz
egy szamkodos falai ajtozar aminek a kimenete az aljzatot kapcsolja be?
rejtett reed rele amit egy magnessal kapcsolsz be? ha nem akarod rajta hagyni akkor egy idozito ami mondjuk 1 ora utan lekapcsolja a delejt?
ajton belul az eloszaobaba egy sima kapcsolo amivel kapcsolod az aljzatra a delejt? ha mar otthon vagy akkor ugusi kinyitod a lakast, gondolom nem fox a gangon alldogalni es telot tolteni mikozben zarva a lakas... -
#88252
t72killer
titán
csabyka666
#88242
válasz
csabyka666
#88242
üzenetére
jó kérdés, Prof. gugli mit mond, mások használják kocsiban?
de persze mehet bele egy feszkóstabilizáló kör.
-
#88251
Donki Hóte
veterán
PROTRON
#88234
-
#88247
tordaitibi
veterán
fatpingvin
#88232
válasz
fatpingvin
#88232
üzenetére
Ez igy va ezokbol pl. a 12V tapos 3.5" hdd-s DVR se birja a nagyobb tapot. Vagyis de birja csak a hdd 12 voltja kozvetlenul a betaprol megy ezert az elhalalozhat. Bar lehet abban is van belso tap, ezt nem tudom.
-
#88245
Dr. Szilikát
őstag
PitLee
#88243
Dr. Szilikát
őstag
válasz
PitLee
#88243
üzenetére
Egyenirányító van a bemenet után, ezért tud működni. Graetz-hídon egy irányban két diódán esik feszültség, így egy kicsivel kevesebb jut a végfoknak, illetve az sem mindegy, hogy stabil / stabilizálatlan táp, de esetedben ez gyakorlatilag nem sokat számít.
Mivel csekély áramról van szó, a diódák ennél többet bírnak valószínűleg, így elvileg nem gond.
-
PitLee
őstag
Egy aktív PC-s hangszóróban meghalt a táp AC 230/50Hz AC 9V 0.15A
nekem lomimban van egy dugasz táp AC230/50Hz DC 9V 0.2A.
Nemértek annyir az elektronikához, így "egy életem egy halálom" rádrótoztam és működik.
A kérdés az hogy ez tartosan is jó lehet, így vagy mindenkép AC táp kell ? -
#88242
csabyka666
veterán
t72killer
#88231
-
#88241
csabyka666
veterán
tordaitibi
#88230
válasz
tordaitibi
#88230
üzenetére
Értem én, csak ehhez nincs is feltüntetve a 14V, de a márka több másik termékéhez a 12V mellett a 14V is ott van.
-
lanszelot
addikt
Hello,

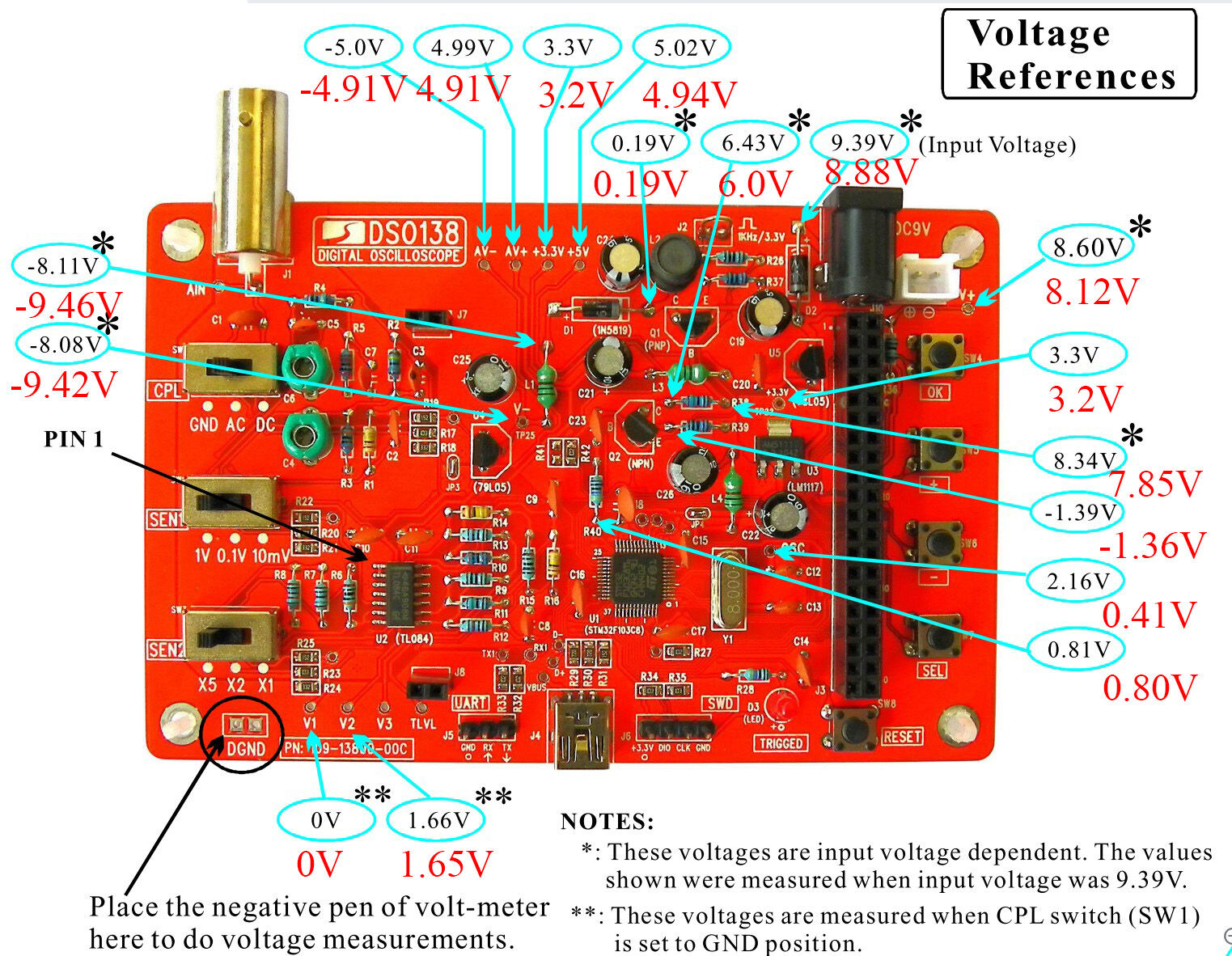

Össze raktam ezt az oszcilloszkópot, de nem jól működik.
Kijelző van, csík is van, de furán működik.
Smd alkatrészek rajta voltak, azokat nem én forrasztottam.
JP3 és JP4 -esen egy egy smd izé van /gondolom ellenállás/. Az is ott volt.
Levettem a kijelzőt és kimértem mindent.
Pirossal az enyémek vannak.
3 érték van ami nagyon eltér.
Volna valakinek valami ötlete hol lehet a hiba? -
ViZion
félisten
válasz
PROTRON
#88234
üzenetére
wifi relét mondanék, a konnektorba, vagy bentre a kábelre. RF ID megint kicsit ágyúval verébre.
Dr. Szilikát: NTC termisztor volt az első, amit áram limitre kidobott, ez a lágyindító a későbbi találat. Erre a lágyindítóra írtad, h melegedni fog? 1400 W a nagyobb fűtőszál.
-
#88235
Dr. Szilikát
őstag
ViZion
#88223
Dr. Szilikát
őstag
válasz
ViZion
#88223
üzenetére

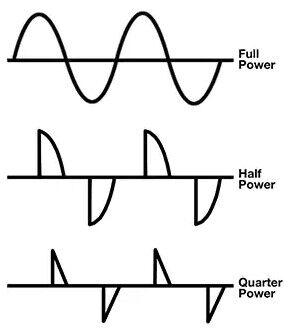

A triac kapcsolóüzemben működik, csak ez a szinuszt hasítja. Sajátossága, egy ponton "gyújtjuk", utána már nem tudna kikapcsolni, ha nem következne egy nullátmenet, ami ezt megoldja. Ezért nem is tud DC-t megszakítani.
Problémája, hogy egy kis feszültség bekapcsolt állapotban is esik rajta, emiatt főleg nagy áramon eléggé melegszik.
-
PROTRON
addikt
Nos az alábbin gondolkodom.
Társasházi lakásom van, a függőfolyosón az ajtóm felett a saját lámpám, belülről kapcsolóval.
Arra gondoltam hogy levinném a tápot kéz magasságba, hogy ha épp folyosón vagyok és szeretném tölteni a telómat és használni közben, akkor legyen ott egy dugalj. De nem szeretném hogy a fél szomszédság rajta lógjon, tehát szeretném elzárni és ha már a hobby elektronika topic, nem egyszerűsíteném le egy sima kulcsos zárral, szeretem túlbonyolítani a dolgokat, szeretném RFID-val "védeni".
Tehát a célom hogy legyen egy kis doboz, aminek a zárja RFID-val nyitható meg a benne lévő dugalj is egy RFID-s kapcsoló mögött legyen.Gyors kereséssel se olcsó se egyszerű megoldást nem találtam, így gondoltam ide is beírok:
milyen RFID-s lakatot-zárat tudtok ami nem horror áron mozog?
milyen RFID-s 230V-t kapcsoló, kapcsolót tudtok ami nem horror áron mozog?
Tudom a dugaljra egy wifi-s dugalj is megoldás, de érdekelnek alternatívák is. -
#88232
fatpingvin
addikt
tordaitibi
#88230
fatpingvin
addikt
válasz
tordaitibi
#88230
üzenetére
egyedül akkor tud necces lenni ha valami alkatrész közvetlenül használja a tápfeszt, ezt érdemes lehet megnézni. én pl találkoztam olyan külső vinyó dobozzal ami a csatlakozóról jövő 12 voltot közvetlenül adta tovább a belső SATA csatlakozó sárga vezetékének. ez mondjuk lehet problémás.
-
#88231
t72killer
titán
csabyka666
#88227
válasz
csabyka666
#88227
üzenetére
melegedést nézz. Pl a rádióm, amit mostanában hozott a postás, megeszi a 14V-ot, de ha nincs energiatakarékos módra állítva, durván melegszik kocsiban a tulajok szerint.
A legtöbb "12V-os" elektronika az autóban szokásos töltőfeszkóra van tervezve.
#88232: +1, ha nem kifejezetten autós kütyüről van szó, akkor utána kell olvasgatni
. winyó elé mindenképp betennék egy "12"->12.0V adaptert + biztosítékot. -
#88230
tordaitibi
veterán
csabyka666
#88222
válasz
csabyka666
#88222
üzenetére
12 voltos mini pc-m évek óta megy kocsiba 14,5-ről.
19voltos monitorjam 11,5-21V között.
9,12V routerek 13,8-ról.
Saját felelősségre használod.
A bennük lévő smps modulok nagyon széles tartományban működőképesek. -
#88229
csabyka666
veterán
Köszi, akkor bátorkodom használni.
-
#88228
mezis
félisten
csabyka666
#88227
mezis
félisten
válasz
csabyka666
#88227
üzenetére
Igen.
-
#88227
csabyka666
veterán
mezis
#88225
-
#88226
csabyka666
veterán
fatpingvin
#88224
válasz
fatpingvin
#88224
üzenetére
Igen, de vannak olyan modellek, amin 12/14V szerepel, ezen csak a 12V, azért inkább kérdezek, mielőtt üzembe helyezem tartósan.
-
#88225
mezis
félisten
csabyka666
#88222
mezis
félisten
válasz
csabyka666
#88222
üzenetére
Üdv.!
A monitorban a 12V bizonyára csak a LED-eket látja el árammal, bizonyára áramkorlátozással. Azt a +2V-ot meg csak megtűri.
Az elektronikát DC - DC feszültségváltó táplálja (3,3V, 5V) és ott sem jelenthet problémát a csekély mértékű többlet feszültség.A 14V-ot terheléssel mérted?
-
#88224
fatpingvin
addikt
csabyka666
#88222
fatpingvin
addikt
válasz
csabyka666
#88222
üzenetére
meg merem kockáztatni nem sok baja lesz tőle... az a samsunk centerpines csati az 12-14 volt között mindent is szokott vinni, nekem régebbi modell van de hasonló táppal
-
#88223
ViZion
félisten
Dr. Szilikát
#88218
ViZion
félisten
válasz
Dr. Szilikát
#88218
üzenetére
Igen, ezen agyaltam este, hogy a "flexet" használja az ember 3-5 percig, utána kikapcs. Itt a fűtés nyilván tovább van üzemben. Vagy ezek a lágyindítók csak a felfutás alatt melegednek? Ha lecsökken az ellenállása, akkor bírja tartósan?
-
#88222
csabyka666
veterán
Üdv mindenki!
Kíváncsi vagyok a véleményetekre. Adott egy Samsung P2370 típusú külső tápos monitor, a plaketten csak a 12V szerepel. Spéci centerpines táp kell hozzá, viszont nekem csak 14V-os van ilyenből. Azzal kipróbáltam, a monitor működik, viszont abban nem vagyok biztos, tartósan ez a +2V-ot hogyan viselné a készülék.
Mi a véleményetek? Használhatom ezzel, vagy szerezzek egy 12V-osat?
Köszönöm a segítséget előre is! -
#88221
fatpingvin
addikt
rednifegnar
#88220
fatpingvin
addikt
válasz
rednifegnar
#88220
üzenetére
továbbra is tartom a véleményem hogy ez a kérdés indokolatlan túlbonyolítása
-
#88220
rednifegnar
senior tag
daninet
#88206
-
#88219
Dr. Szilikát
őstag
Dr. Szilikát
#88218
Dr. Szilikát
őstag
válasz
Dr. Szilikát
#88218
üzenetére
Mint korábban említettem, hasonló relés trükköt triacnál is lehet alkalmazni, a Krups automata kávégépekben van ilyen megoldás.
Egy kis SMD triac 1400 W fűtést indít, de csak a nullátmenetes startról gondoskodik, amit a processzor vezérel. Utána rögtön átköti egy relével is, így a triac (már) nem melegszik. Ráadásul így a relé sem ég be, sokáig eltart.
-
#88218
Dr. Szilikát
őstag
ViZion
#88214
Dr. Szilikát
őstag
válasz
ViZion
#88214
üzenetére
Triac fázishasító, ami késleltetve fut fel 100 %-ra. Az a kis fémlemez (hűtés) nem túl bizalomgerjesztő, noha a kommentek szerint 2200 W-os gépet elbír.
Ennél módszeresen igyekeznek titkolni a működési elvét a villanyszerelők elől, de azért csak elszólja magát véletlenül a PDF:
Integriertes Bypass-Relais, kein einfacher NTC
Tehát NTC lágyindító, amit késleltetve átköt egy relé. Így üzem közben mintha ott sem lenne. Ilyeneket láttam egyébként Aliexpressen is, olcsó panelok / modulok képében.
-
#88213
ViZion
félisten
fatpingvin
#88212
ViZion
félisten
válasz
fatpingvin
#88212
üzenetére
Parancsolj... [link]
1400 + 600 W... ejjj, én letépem a 600 W kábelt, hátha mégsem dobna hibát
Így is asszony panaszkodik, h összemennek a ruhák...Cégnél megkérdezem a mérnököket, mert selejteznek gépeket, 24 V DC tápot ígértek, hátha valami ilyen is akad... sőt, kell lennie, csak lehet nagyobb, mint a szárítógép.
-
#88212
fatpingvin
addikt
ViZion
#88211
fatpingvin
addikt
válasz
ViZion
#88211
üzenetére
ez rossz ötlet, a relé diszkrét kapcsolóelem, a NTC meg pont arra van kitalálva hogy ahogy felmelegszik lassan emelje az áramot. nem a vezérlő hanem a tényleges teljesítménykörben van a helye.
viszont most hogy mondod, ez a NTC dolog lehet hogy nem is hülyeség. meg tudod valahogy nézni hogy mekkora a fűtőszál névleges teljesítménye?
Kérdezem azért mert ugyebár a PC tápokban is az indítókörben ilyen NTC-ket szoktak használni hogy ne rántsa ki a falból a konnektort bekapcsoláskor hanem legyen egy kis felfutása. nem tudom pontosan milyen típus az ami jó lenne erre, de most az jutott eszembe hogy a nagy teljesítményű NTC-kből mondjuk 2-3 párhuzamosan kötve és egymással összepasztázva akár még jó is lehetne a célra, simán a teljesítményfogyasztókkal sorba kötve
-
#88211
ViZion
félisten
fatpingvin
#88210
ViZion
félisten
válasz
fatpingvin
#88210
üzenetére
gyanítottam... olyant találtam , hogy PTC-NTC inrush current limiter thermistor.
Termisztor, aminek az ellenállása csökken, ha ezt tenném a relé primer oldalra? Ott nincs nagy áram elvileg.Néztem késleltető reléket is, nem ócók. Ezt lehetne a relé után kötni, a fűtőszál elé. De kettő darab az 20-25k lenne...
Ez is szép... [link]
-
#88209
ViZion
félisten
fatpingvin
#88208
ViZion
félisten
válasz
fatpingvin
#88208
üzenetére
Szárítógép vezérlőpanel, relé rá van forrasztva.
alsó részen a 2 relé kocka egymás mellett, 2 kör fűtés. A harmadik a hálózati leválasztás.
Jobbra a fekete kocka, 3 db van, 2 a fűtéshez -
#88208
fatpingvin
addikt
ViZion
#88207
fatpingvin
addikt
válasz
ViZion
#88207
üzenetére
a relé tekercse mekkora feszültségről/áramról megy?
ha a kapcsolt körbe kézenfekvően bele lehet nyúlni én valszeg simán csak építenék három darab lágyindítót (relé-dióda-kondi-teljesítményellenállás szintű cucc, több helyet foglal mint amennyire bonyolult) három különböző kapacitású kondenzátorral.
ebben viszont lehet hogy nagyot segítene ha meg tudnád mutatni a kapcsolási rajzot, vagy legalábbis képet a kérdéses panelről, a relés résszel a fókuszban. -
#88206
daninet
veterán
rednifegnar
#88205
daninet
veterán
válasz
rednifegnar
#88205
üzenetére
egy ilyen [kép] szegmentált csővel csinálom az elszivást közvetlen az előző képen a piros szilikon munkaterületemnél. Nincs "elszökő" füst, felesleges, hogy zúgjon az elszivó.
-
#88202
daninet
veterán
DonThomasino
#88199
daninet
veterán
válasz
DonThomasino
#88199
üzenetére
Lett egy ötletem: öntapadós réz szalag annak a műanyag perselynek a belsejébe. A páka vége fém, ha két szalagom van zárni fog egy áramkört.
meg hogy milyen fesz-en kapcsol be.
Te állítod be a kimeneti feszültséget a kék potival.
. Autóakksi miatt mondtam az ólmos programot, pont azt a kb 14V-ot adja ki magából, amit a lifepo 4s pakkhoz ajánlanak.
?:
Új hozzászólás Aktív témák
ekkold- Linux kezdőknek
- Milyen billentyűzetet vegyek?
- Audi, Cupra, Seat, Skoda, Volkswagen topik
- D1Rect: Nagy "hülyétkapokazapróktól" topik
- BestBuy ruhás topik
- Milyen széket vegyek?
- Philips LCD és LED TV-k
- Az NVIDIA ipari AI-felhőt épít a németeknek, együtt az OpenAI és a Google
- Nintendo Switch 2
- Túra és kirándulás topic
- További aktív témák...
- 16GB-os SODIMM (notebook) DDR4 RAM bazár - nézz be, lesz, ami kell neked!
- HP 15-af105nh laptop (15,6FHD/AmdQuad/4GB/128SSD/Magyar) - Akku X
- JOYOR S5 Pro 10" Elektromos Roller 26Ah Akkumulátorral Moddolt!
- XPS 13 9310 13.4" FHD+ IPS i7-1185G7 16GB 512GB NVMe ujjlolv IR kam gar
- Megkimélt Apple iPhone 8 Plus 64GB Fekete szinben, 100% akkuval, kártyafüggetlen, garanciával
- ÁRGARANCIA! Épített KomPhone i5 13400F 32/64GB RAM RX 7700 XT 12GB GAMER PC termékbeszámítással
- Thinkpad P16s notebookot vennék
- LG 32GS95UE - 32" OLED / UHD 4K / 240Hz - 480Hz & 0.03ms / 1300 Nits / NVIDIA G-Sync / AMD FreeSync
- Bomba ár! Lenovo ThinkPad P50 - i7-HQ I 16GB I 256SSD I Nvidia I 15,6" FHD I Cam I W10 I Gari!
- BESZÁMÍTÁS! Microsoft XBOX Series S 512GB játékkonzol garanciával hibátlan működéssel
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
