Kissé offtopik, de talán tudja valaki: ezeken a PCI-E -> PCI adaptereken minek van molex csati? A PCI-E ad 12 voltot. Csak az 5 volt miatt, hogy megspóroljanak egy regulátort? Ill. szerintetek van bármi esély, hogy ezek adjanak -12 voltot? Hangkártyának kellene. Itt látszódik, hogy a B01 csatlakozik valahova, de nem teljesen tudom kivenni.
-
hzsolee
őstag
Sziasztok!
Egy töltéskiegyenlítőnél szeretnék biztiket iktatni a rendszerbe. Viszont jó lenne a feszt is látni. Tudom van olyan verzió ami jelzi, de ezen csak ledek vannak. Móriczkában mutatom mi a terv, de szerintem kellene valami dióda is ide oda, mert ha a középső nincs rajta össze vissza mér. Valamint jó lenne ha nem a kijelzőn keresztül "egyenlítene". Meg az sem biztos, hogy kell 3 bizti
-
#32277248
törölt tag
Passz, nagyon rég foglalkoztam ilyesmivel, az akkori munkahelyemen voltak ilyen cipősdoboz méretű brutál robusztus első osztályú jelfogók, azoknál végezni kellett évente ejtésvizsgálatot. Arra biztosan emlékszem, hogy kb. 3x akkora áram kellet a biztos meghúzáshoz mint a húzva tartáshoz, és elejteni meg valahol az ötödénél kevesebb értéken tudtak mint a meghúzási áram. De tényleg rég volt már lehet rosszul emlékszem.
@Dr. szilikát: Csak az egyszerűség kedvéért dobtam be ezt az ábrát (meg csak ilyet leltem
) -
#88596
Dr. Szilikát
őstag
#32277248
#88594
Dr. Szilikát
őstag
válasz
#32277248
#88594
üzenetére
jóformán 3x akkora áram kell a meghúzáshoz mint a húzva tartáshoz.
De ez nem az áram változását írja le, fix feszültségre kapcsolva. Csak azt, hogy nekünk nagyobb áramot (feszültséget) kell rákapcsolni a meghúzáshoz. Utána csökkenthetjük a feszültséget (áramot) és nem enged el.
Az általad betett ábra eredeti forrása egy trafó AC áramát írja le, a felmágnesezés jelensége miatt, ha jól emlékszem (régen tanultam erősáramot, nem emlékszem tisztán a részletekre). Motornál ott van még az állóhelyzeti áram leküzdése is.
De amikor egy tekercset egyenfeszültségre kötünk, az áram késleltetve fut fel, hiszen ez az induktivitás lényege, a kapacitással szemben, ahol előbb van nagy áram a töltés miatt, utána csökken le. Tekercsnél fordítva:
https://www.google.com/images?q=inductor+current+diagram
Viszont a relé esetében annyi csavar van, hogy előbb a légrés csökkenti az induktivitást.
Artificial neural network based detection of neutral relay defects
-
mezis
félisten
válasz
#32277248
#88594
üzenetére
Kisméretű, egyenáramú relénél benntartási áramot ellenállással állítottam be. A behúzási áramot meg az ellenállással parallel kötött elkóval biztosítom.
Ez így korrekt?Az alábbi táblázat azt jelentené, hogy a behúzási áram 1/5-öd részénél engedne el a relé?
(Arra már nem emlékszem mennyit sikerült "spórolnom" az áramon.
)
-
Elektromágneseknek is nagyobb az áramfelvételük indításkor, hasonlóan a motorokhoz, vagy itt más a helyzet? Sikerült megjavítani a 24V@10A tápom, próbaképpen ráakasztottam a legnagyobb terhelést, ami a kezem ügyébe akadt, egy MOT-ból gyártott elektromágnest. A tekercs 3.2Ohm, elvileg így 7.5A folyik rajta (a feszültség stabilan 24V),de induláskor jelez a táp védelme (ez egy ipari cucc, van egy LED, ami 110% feletti terhelést jelez), majd pár másodperc után ez kialszik. Sajnos csak tesztre jó, mert bár brutálisan erős mágnes lett a trafóból, 5 másodperc után már kézzel nem lehet megfogni a tekercset.
-
CPT.Pirk
Jómunkásember
Én lőttem ezt a képet, szépen látszik a felrobbant dióda belseje
Valami oknál fogva egy nagyobb helyett két kisebbet raktak párhuzamba... Ez diódáknál kerülendő, mert sosem fog rajtuk 50/50 arányban megoszlani a teljesítmény. Itt mondjuk nem ezért haltak meg, hanem kapott a panel egy fordított betápot.
-
#88591
DonThomasino
veterán
DonThomasino
veterán
Adott egy ilyesmi régi biztosíték doboz csengővel.
Hallani belőle folyamatos zúgást, gondolom a csengő trafója
reagál az 50 hz re. Még nem szedtem szét.
Tudtommal nem, de azért megkérdezném
lehet ebből baj hogy zúg ? -
#88590
Donki Hóte
veterán
malagutif122
#88577
válasz
malagutif122
#88577
üzenetére
Ilyen digitális erősítő 12 V-ról egy 4 ohmos hangszóróra soha nem tud 60 W teljesítményt leadni.
Vagy 24 V-ról hajtod (egy feszültségkétszerezővel), vagy 2 ohmos hangszórót használsz (pl. egy dupla tekercses mélynyomót).
-
#88589
Sanki
addikt
razorbenke92
#88579
Sanki
addikt
válasz
razorbenke92
#88579
üzenetére
Ez lesz akkor, ahogy láttam átpörgetve vannak ismertebb márkák is (osram pl.), azokból valamit összeválogatok.
-
#88588
ViZion
félisten
Donki Hóte
#88587
válasz
Donki Hóte
#88587
üzenetére
-
#88587
Donki Hóte
veterán
daninet
#88582
-
Benhill
senior tag
Sziaszok.
[https://merlinhardver.hu/termekek/tapegyseg-kabel-kabelkit]
Ilyesmi/Ezek a tápcsatlakozó hosszabbitok mennyire biztonságosak? Nyugodtan elhet használni őket?
Nem szeretném ha emiatt szétmenne valami.
Gyári csatlakozók tulságosan merevek és rövidek is, nem tudom igényeim szerint elrendezni szépen. -

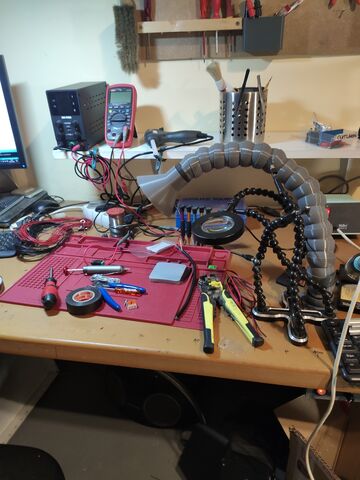

"Kész" lett a füstelszívóm
még a szűrőjét meg kell építenem a motor köré ami egyben kicsit a hangját is elnyomja majd. De már az is haladás hogy nem az arcomba megy a füst. Az az asztali elszívó nekem túl sok helyet foglalt. Van olyanom is. Teljesen 3d nyomtatott az elszívó cső, alul 40es PVC. Mit gondoltok? [kép]
-
#88581
Dr. Szilikát
őstag
tordaitibi
#88580
Dr. Szilikát
őstag
válasz
tordaitibi
#88580
üzenetére
Égések oka nem közvetlenül a túlhajtás, hanem a túlhajtás miatt a megnő az ellenállás (belső hozzávezetések, szakadozások, szenesedések, akármi).
Az áramgenerátoros meghajtás továbbra is változatlan áramot igyekszik biztosítani, de ilyenkor már nem a szokásos nyitófeszültség esik a tokon, hanem több, ami nagyobb hővel jár, tovább ég, szenesedik, a szén is ellenállás, felizzik, kiég.
Ha egy LED szimplán csak zárlatba megy (átlagban ez a gyakoribb), abból ilyen égések nem lesznek, hiszen nem esik rajta feszültség.
-
#88580
tordaitibi
veterán
Dr. Szilikát
#88578
válasz
Dr. Szilikát
#88578
üzenetére
Meg a tévékbe van agyonhajtva, annyira hogy leolvad előtte a diffúzor is néha.
Érdekes módon a monitorokba meg 20 éveket elmennek a backlight ledek. -
#88579
razorbenke92
őstag
Dr. Szilikát
#88578
válasz
Dr. Szilikát
#88578
üzenetére
Igen-igen, így értettem én is.
Sanki: Nézz szét Hestore - Lomex vonalon, amit ott árulnak, nem lesz zsákbamacska.
-
#88578
Dr. Szilikát
őstag
razorbenke92
#88576
Dr. Szilikát
őstag
válasz
razorbenke92
#88576
üzenetére
Világítási célú, túlhajtott / túlfűtött LED-ekkel szokott inkább gond lenni, illetve a gyanúsan olcsó, noname darabokkal.
-
#88577
malagutif122
tag
malagutif122
tag
Sziasztok
Autóba Ülés alá aktív mélyládát akarok építeni.
Találtam ezt a tpa3118 60w erősítőt, hangszóróba melyik márka jó egy 4ohm-ost raknék bele.
Pioneer mvh-s420bt rádióm van erre kötném rá elég egy rca a csatlakozó a ládára? -
#88576
razorbenke92
őstag
Sanki
#88575
Lehet, hogy én vagyok túl hanyag, de hozzátartozik, hogy a buherálást gimisen kezdtem, amikor keményen árszenzitív volt minden beruházásom.
A lényeg az, hogy eddig nem találkoztam még olyan LED-el, ami nem az én hibámból ment tönkre, pedig alitól az ebayen át minden olcsó sz*rra rárepültem. Az olcsóság általában inkább a spektrum pontosságát, és egyéb olyan nüansznyi dolgokat érint, ami téged a műszerfalon nem fog triggerelni.
A mindenféle olcsó késztermékekben azért szállnak el a LEDek inkább, mert túl vannak hajtva. Esetleg power ledeknél lehet gond a hűtőfelület és a LED közötti zárványos kontakttal.
De pl. Dr. Szilikát véleményét meghallgatnám a fentiekkel kapcsolatban. -
-
Sanki
addikt
Sziasztok.
Elsősorban SMD (illetve THT) ledekkel kapcsolatban szeretnék segítséget kérni. Pár dolgot szeretnék az autóba beiktatni (Opel Astra G 2005) viszont szeretném tartósan azt, ezért az olcsó kínaiakat hanyagolnám (max gyakorolni majd azokkal fogok).
Nézegettem itthoni boltokba (tme, hestore pl.) kapható smd/tht ledeket, viszont annyi féle van, hogy nem tudom melyik lehet a megbízható.
Tudtok pár konkrét típust ajánlani, amiket nyugodt szívvel lehet venni és nem fog kimenni fél év után?
Lehet itt pontosan nem tudjátok, de hátha: G Astra km órába milyen smd led-ek vannak gyárilag? Nem a cserélhető led/izzó helyekre gondolok, hanem a visszajelző ikonok ledjeire, amik forrasztva vannak. Pirossal bekarikázva. [kép]
Az órába vinnék 1-2 plusz ikont, és ahhoz kellene most smd led. -
PROTRON
addikt
Van olyan relé, ami impulzus jelet vár és ha az véget ér, akkor indítja a ciklusát.
De van olyan relé, ami addig tartja fent egy adott kapcsolást, ameddig kapja folyamatosan a vezérlő jelet.
Meg vannak multifunkciósok, amiket 11 féle beállítást tudsz eszközölni, aszerint hogy nyomógombod van, vagy kapcsolód. De ezek ugye drágábbak is, továbbá gyártója válogatja, ugye ami elromolhat el is romlik.
Van olyan szerelő aki kifejezetten utálja a multifunkciósokat, pont a hibásodás miatt. -
-
válasz
demars
#88566
üzenetére
Én is ezt néztem
Ismerős volt a név is. Köszi
Kérdés, hogy ez mennyire ajánlott, stb.
Meg néztem, hogy vannak halk üzemű cuccok is ezekből.Ha arra kerül a sor, van valami értelmes megoldás arra, hogy amúgy biztosítékszekrénybe építhető relét be leessen valahogy tenni egy ilyen 10cm körüli álmennyezet fölé?
-
demars
addikt
Ez elég pici
Nem ismerem ezt a típust. Kereső dobta ki.
Egy ilyen, vagy hasonló a szerelő nyíláson bőven elfér, még egy kis dobozzal együtt is. (Hagyd meg "lengő" bekötésre, akkor ki tudod Simán fordítani a nyíláson keresztül).
Nézz körül neten, tényleg több típus létezik ilyen kis méretben, biztos van a Finder -nek is, az ismert márka (nem állítom, hogy a legjobb!)Ez kifejezetten egy halk típus, így reklámozzák.
-
-
PROTRON
addikt
De akkor viszont elsőre nem értettem.
A legtöbb relé esetén érintésvédelmileg nem oké ha csak úgy szabadon érinthetőek a feszültség alatt álló fém részek, csavar fejek. Ezért szokták belerakni egy kis moduláris falon kívüli elosztóba.
Azzal mi is a gond? Oké 2 csavarral több hogy hozzáférj a reléhez... -
Igen, szoktam ilyen fogalmazni szokatlanul
![;]](//cdn.rios.hu/dl/s/v1.gif)
@demars : Igen, pongyola volta kapcsoló, pillanatkapcsolót kell érteni alatta.
"Egy ilyen rendszerhez elő kell készülni: csövezés, dobozolás, nagy kötődoboz, stb."
Igen, most van villanyszerlés fázisban a lakás, annak során pont ez történne. Álmennyezet fölé nyilván úgy épülne be, hogy van szerelőajtó, mert amúgy is kellhet hozzáférni (a szerelhetetlen megoldások a halálom amúgy is
).
Na pont ilyesmi érdekelne, ami elhelyezhető egy sima kötődobozban, és szabványos.@PROTRON : "tehát valójában a felfúrás után nem igényel "villanyszerelést" csak be kell dugni az elmenő köröket...."
Nem, beépítésre értettem, a felfúrás arra értendő, hogy konkrétan fabla fúrt csavarok tartják, de a sín sem megvetendő, tök mindegy, csak valami tartsa. -
PROTRON
addikt
válasz
demars
#88559
üzenetére
Szerintem a "falra rögzítést" azzal együtt érti, hogy olyan kivitel ami érintésvédelmileg megfelelő csatlakozókkal rendelkezik, tehát valójában a felfúrás után nem igényel "villanyszerelést" csak be kell dugni az elmenő köröket....mondjuk a 12V mozgásérzékelős kapcsoló, amin DC dugó van így rögtön rá tudsz dugni egy 5 méteres led szalagot.
-
demars
addikt
Szia.
Impulzusrelés világítás kapcsoláshoz neten rengeteg variáció megtalálható.
Nem kapcsoló, hanem nyomó, vagy nyomógomb.
Én szinte mindig a fázissal vezérlek mindent, viszont pl társasházaknál, panelekben a nyomókhoz nullát kell vinni.
A relékből szintén van választék bőven, én azt a típust preferálom ami áramszünet esetén is megőrzi az utolsó állapotát /elektromechanikus/ (elmész javítani, kmsz, vagy AVK lehúz, lámpák kialszanak, bárki felnyomja, rögtön látod ( persze ha a feszültségmentesítés 5 lépését betartod nincs ilyen probléma))
Ha nem szeretnéd az elosztóba építeni, egy kötődobozba is teheted. Falra rögzítés is megoldható (kalapsínt felfúrod, arra a relé), csak hogy vezetékeled be??
Egy ilyen rendszerhez elő kell készülni: csövezés, dobozolás, nagy kötődoboz, stb. Falon kívül is megoldható, csatornával, falon kívüli kötő dobozzal.
Álmennyezet fölé ne építsd be! Ellenőrizhetetlen, tűzveszélyes. -
Hello,
Valaki tud megoldást arra, hogy
- lámpa
- sok kapcsoló
- impulzusrelé
és nem biztosítékszekrénybe szerelhető kivitel, hanem mit t'om'én, felfúrható falra, vagy álmennyezet fölé? -
User_2
aktív tag
válasz
TheProb
#88551
üzenetére
inkább ipari hulladék, már kicsomagolás előtt is, mint egyszer használható kacat.
a hegye miatt, lötyög
így bármilyen elektronikát tesznek mellé a hőfok beállítása lehetetlen vállalkozás.van amit már a tervezésekor elbacnak és akkor már nem is kell gyártási minőségellenőrzéssel vacakolni.
-
PROTRON
addikt
Febr. 6-tól írja megint a lidl akciós újság hogy lesznek finom mechanikai szettek, érdemes megnézni, de árban ma már a lidl cuccok nem annyira tutik.
Én Conrad-ból vettem ennek egy másik márkázott változatát: [link] tavaly még 5-6k-ért.
Ahogy Linustechtips is elmondja, ezeknek az "utánzatoknak" a csavarhúzó része és a bit fejek árkategóriát tekintve jók, nem nyírom el a csavarokat, tehát ezen a területen nem éri meg az Ifixit a felárat magyar pénztárca szemszögből.
De a csavarhúzóhoz kapott flexibilis szár 3. használatra elpattant.A szettben található bumszli műanyag "feszítők" közül csak az egyik igazán jó, a többi gagyi, első használatkor elfárad, fogyó eszköz.
Ezen a téren jobb az Ifixit. Kapni is ilyen 5-7 darabos Ifixit kiegészítő szettet, amiben van a feszítőből, a hosszú műanyag spatulából 2 féle meg még 1-2 cucc: [link] Ha épp kapható.
A hosszú műanyag spatulával az a helyzet hogy ebben a szettben Ifixit olcsóért kiszórja a piacra a régi típust, ami anno azért nem volt csúcs.
Ők is elismerik, ezért adják "fillérekért". Ezekből a drága Ifixit szettekbe pakolják a tartós minőségi darabokat, szal óvatosan kell bánni velük, de azért tartósabb mint a 500 hufos legolcsóbb kínai.A fém spatula esetén Ifixites helyett jobb hogy ha fogorvosi kiegészítő boltból rendelsz, fele harmad annyiért olyan alakúakat amik kellenek, az Ifixit formája nem az igazi.
Ugyanígy a kis kés terén is van minőségibb kínai koppintás, jobb mint az Ifixit.
A tapadókorongból ezek a kis fém bimbas.al szereltek mind kuka, az ifixit szerű nagy műanyag füles az jó.
ESD csipeszekből a Conrad-ban is szép a választék, sajnos azt helyben kell kipróbálni, mert pl a fent linkelt full szettben lévő nem vezeti az áramot de nem kapta meg a pecsétet, ugyanakkor vékony az anyaga és könnyen hajlik. Ki kell próbálni élőben és olyat venni ami tartós, nem feltétlen Ifixit.
Tehát konklúzió:
össze lehet válogatni ugyanazt a funkcionalitást olcsóbban és egyes területeken tartósabb anyagokból mint az Ifixit, de azért időigényesebb mint leakasztani valamikor az akcióban is 2x annyiba kerülő amcsi tervezésű cuccost. -
Az a baj ezekkel a vastag szárú csavarhúzókkal, meg a bitekhez adott nyéllel, hogy egy hosszabb csavarnál irtó sokat kell vele dolgozni. Az egész vékony szárúakat szeretem, mert ha már laza a csavar, csak pödörgetni kell az ujjad közt, nem kell csuklóból dolgozni.
Csak sajnos alig lehet már ilyeneket kapni.
-
-
#88543
Donki Hóte
veterán
Horvi
#88540
-
#88542
daninet
veterán
Dr. Szilikát
#88536
válasz
Dr. Szilikát
#88536
üzenetére
Köszi.
Nézegettem, ez a dupont ha nem tévedek. Azért vannak vele bajaim, nem polarizált és csak surlódással kapcsolódnak, nincs klipszes pöcök rajta.
Most az SM csatlakozó a nyerő, az lényegében ugyan ez, csak polarizált meg klipszes. Viszont egy 3pin csati 250ft körül jön ki. Aliexpressről nagy kit-ben olcsóbb, 5000ért 80 csatlakozó
-
Horvi
őstag
Sziasztok,
Remélem megfér itt a kérdés nem voltam benne biztos, hogy ez a megfelelő hely. Tudnátok tippeket adni, hogy hol/milyen microbites szerszámkészletet lenne érdemes nézni elektronika dolgok szereléséhez(számítógép, mobilteló ilyesmik). Valami olyasmire gondoltam mint pl az iFixit készlete, de olyat ami nem olyan horror áron van.
Köszi! -
@TOM
csendes tag
Üdv
Lenne egy gépház, aminek az elején csak 1 db power led van. Azt szeretném kicserélni rgb ledre, de úgy, hogy ha be van kapcsolva a gép fehéren világítson (mind a 3 szín kap áramot), ez oké, de ha dolgozik a hdd, az rgb led egyik szálát az alaplapból kijövő hdd jel szakítsa meg hogy más színen világítson. Ez megoldható?
Üdv -
Szerintetek melyik a legjobb olcsó krimpelhető műanyag lengőcsatlakozó ami 2-4-6 pin verzióban elérhető? Gyenge áramhoz max 0.35mm2 vezetékhez.
-
t72killer
titán
válasz
t72killer
#88450
üzenetére
Meg is jött ebayről a fentebb linkelt töltő. Először is működik, szépen töltötte a kis 1cerű lifepo4 12,8V akksit
.
Ami viszont nem szimpatikus, h túl "intelligens" és csak az akksitípust engedi kiválasztani. Lifepo4 módban 14,2V-on el is vágja a töltést, úgyhogy nem ezzel fogon 101%-ra nyomni a rendszert, de megnyugtat, hogy a lehetőségekhez képest hosszú életű lesz a rendszer.A voltcraft b6-tal megpróbáltam meríteni: megint bénázott, csak 0.4A-en volt hajlandó meríteni - miközben a kis gyíkfing 16340-esekről simán szív 1A felett is
. Nézek a ház körül valami fix 2-3A körül fogyasztó 12V-os eszközt amivel nem túl szenvedős sorbakötni a multimétert, remélem nem az akksival van probléma. -
#88531
#68216320
törölt tag
Dr. Szilikát
#88530
#68216320
törölt tag
válasz
Dr. Szilikát
#88530
üzenetére
Aha, akkor sanszos, hogy szilikonolaj lehetett. A gyártó amúgy is híres/hirhedt a termékei "profi" kivitelezéséről.
Viszont mivel még mindig érezhető a kábelon és eléggé hozzáférhető helyen fut az asztalomon, szerintem nem fogom ezt használni. Kellemetlen hozzáérni (vagy mondjuk valami papír ér hozzá) és folyton kezetmosni emiatt. -
#88530
Dr. Szilikát
őstag
#68216320
#88528
Dr. Szilikát
őstag
válasz
#68216320
#88528
üzenetére
Később jutott eszembe, egyes készülékek 230 V-os kábeleinél is jelentkezik ragacsos kiválás, hosszabb raktározás alatt, az sem gumis jellegű,
Ez a sajátos, ragacsos anyag a szilikonolaj elvileg, amit lágyító adalékként kevernek a műanyaghoz és hajlamos kiválni, minőségtől is függően. -
#88528
#68216320
törölt tag
Dr. Szilikát
#88527
#68216320
törölt tag
válasz
Dr. Szilikát
#88527
üzenetére
Inkább olyan műanyagos érzése van a kábelnak, nem is hajlik rendesen. Elég bóvlinak tűnik összességében, bár az árából sejthető volt. A csatlakozók pedig kemény műanyagból vannak. A törésgátló is műanyag tapintású. Szerintem nem is lesz hosszú életű.
Szóval pont ezért érthetetlen, hogy miként került valami folyékony, de tapadós "valami" a zacskóba. Viszont sem színe, sem jelelgzetes szaga nem volt, de biztosan nem tiszta víz volt, mivel a bőrömről nehéz volt eltávolítani és ha a kábelhez érek, még most is furcsa tapintású.
Szerintem ezt a kábelt, ha valaki ilyenen töri a fejét, inkább hagyja ki -
#88527
Dr. Szilikát
őstag
#68216320
#88524
-
#88526
#68216320
törölt tag
DonThomasino
#88525
#68216320
törölt tag
válasz
DonThomasino
#88525
üzenetére
Persze, én is láttam már olyat. Anno telefonkábeleket szereltünk, ott eleve vazelinozták az erek közötti részt, hogy hajlítás közben ne sérüljön a szigetelés. Na de ez kívül volt "valamilyen".
-
#68216320
törölt tag
Találkozott már közületek valaki olyannal, hogy egy kábel szigetelése olajos-vazelinos jellegű folyadékot engedjen?
Tegnap vásároltam egy display port kábelt számítógéphez és a zacskót kibontva folyadék volt a kábelen teljes egészében és a csatlakozóban is. Azzal kellett kezdenem, hogy szappanos vizzel végigmostam az egészet aztán szárítottam a csatlakozót, hogy használni tudjam.
De még mindig fura érzés a kábel szigeteléséhez érni. -
#88523
demars
addikt
tordaitibi
#88522
demars
addikt
válasz
tordaitibi
#88522
üzenetére
Írtam PM-t!
-
#88522
tordaitibi
veterán
demars
#88521
válasz
demars
#88521
üzenetére
Tekercs közepébe 150-160C fok. A zománcozott tekercshuzal 200 fokig, a bakelit csévetest minőségtől függően 170-210C fokig bírja.
Más, itt vannak,
a 4 fehér az sajnos NC azaz a meghatározott hőmérséklet felett nyit. 2 darab 55 és 2 darab 60 fokos.
A fémszínű fölül az NO azaz 50C fok felett zár, ez kellene neked, vagy ha 55 vagy 60 fok kell, megoldod a negálást.
Válassz.
-
demars
addikt
Köszönöm a sok infót mindenkinek!
L7805 van itthon.
24V -os nincs, szerintem rendelek majd.
Bedobozoltam egy trafót, zárt Gewiss dobozba, a weller pákához. Törekedtem arra, hogy minél kisebb helyet foglaljon, viszont nem tudom, hogy mennyire fog melegedni. Ha kell kap szellőző nyílást, illetve egy kis ventillátorra gondoltam (ezért kérdezgettem miként lehet építeni egy kis kapcsoló elektronikát).
DC ventilátorból kapni kicsi, vékony kivitelt, viszont akkor kell dióda híd, puffer kondi, 7824 IC, és a hőmérséklet kapcsolós kis elektronika.
(Tudom, túlgondoltam a dolgot, de valahol el kell kezdeni a barkácsolást)
Mekkora a max hőmérséklet ami még normális egy 24V 45VA trafónál? -
Ispy
nagyúr
-
Multimétert betekered a V= területen a 20 vagy 200-as állásba
Tápot bedugod
Csatit széthúzod, a két saruhoz hozzáérinted a két mérőzsinórt
Megnézed, mit mutatHa 0 közeli, akkor rossz a táp, ha 12-20-24... ami a tápra van írva, mint kimenet, akkor jó.
Mondjuk a képről nem derül ki, de ha a fehér csati a tápegység másik vége, akkor azt akár szét se kell húzni, ha be tudod dugni a csati végeinél a mérőtüskét.
-
Ispy
nagyúr
Sziasztok,
van egy vízlágyító gépem, ami gyanúsan táp hibás. Szeretném multiméterrel lecsekkolni, mert akkor küldenek egy új tábkábelt. Ez ilyen forrasztás mentes csatlakozású. A gond az, hogy amikor a fizika órát tartották az iskolában, pont beteg voltam.
Szóval magyarul fogalmatlan vagyok.A kábel egyik vége: [kép]
A másik vége: [kép]
A multiméter: [kép]Az lenne a kérdésem, hogy ennek a méricskélésnek mi is lenne a menet?
Köszi!
-
#88512
Dr. Szilikát
őstag
demars
#88508
Dr. Szilikát
őstag
válasz
demars
#88508
üzenetére
"Illetve mekkora elvetemült ötlet, egy 24 VDC ventilátort 24 VAC -al meghajtani?"
Kártékony ötlet. A DC ventilátorban elektronika van, amire AC nem köthető.
A 24 V-os dugasztápban (is) egy vasmagos trafó van, ennek jellemzője az is, hogy terhelés nélkül 24 fölé szökik a feszültség. Ezt egyenirányítani kell, pufferelni. A szinusz csúcsértéke 24 x gyök2, illetve több is lehet, terhelés nélkül. A pufferkondi csúcsra töltődik, de ebből levonjuk az egyenirányítón eső feszültséget. Graetz-híd esetén egy időben egyszerre kettő dióda kerül az áram útjába sorosan.
-
#88510
demars
addikt
tordaitibi
#88509
demars
addikt
válasz
tordaitibi
#88509
üzenetére
Köszönöm az infót. -
#88509
tordaitibi
veterán
demars
#88508
válasz
demars
#88508
üzenetére
1,5-2V körül esik egy stab. ic-n. A 3V azért kell mert valamiből szabályozia is kell. Vannak low drop kivitelek ezeken 1V körül esik.
Semmi nem törénik ha esik a tápfesz, a droppal növelt esik rajta azaz pl. 23V bemenőnél 21,5v lesz a kimenete. Ha nő a táp, 24 volton megfogja és ennyi.
Mezei ledszalagokat 7812-vel építek be autókba mert a szalag nem komálja a 14,4V töltőfeszültséget.
Évek óta a működnek.
Nem tudom a ventik mennyit kérnek, ha pl. 150 mA-t akkor ha jól emlékszek neked 3 darab van, 30V bemenőnél 2,7W kesz elfűtve. Ez nudli.
Ne gondold túl a feldatotHa maximalista vagy és nagyon kell a takarékos mód, beszerzel egy step up-down modult, az 7-35V között stabilan 24 voltot fog adni. De 1W körüli vesztesége ennek is lesz.
-
demars
addikt
Stab IC működésénél azt olvastam, hogy legalább 3V al magasabb fesz kell neki, mint a kimenet.
Ha nagyobb, ugye azt elfűti. De mi történik akkor, ha pl kisebb, vagy azonos?
7805, 7812, 7824 (7824 még nincs itthon, azt be kell szereznem még)
Illetve mekkora elvetemült ötlet, egy 24 VDC ventilátort 24 VAC -al meghajtani? -
#68216320
törölt tag
válasz
#32277248
#88505
üzenetére
Ez bizony a gyári firmware. A klón firmware-en nincs kezdőképernyő sem és nincs verziószám, sem egyéb adatok. Azonnal a scope része jelenik meg. Neked azért nincs bajod a DSO-138-al, mert lehet, hogy klón (ha nincs a bal-felső sarokban a Jyetech logo), de teljesen megegyező a gyárival. Na, a HS-ban kapható nem ez a verzió.
-
#88504
demars
addikt
tordaitibi
#88503
demars
addikt
válasz
tordaitibi
#88503
üzenetére
Oh, köszönöm.
Én is conradon néztem! -
#88503
tordaitibi
veterán
demars
#88501
válasz
demars
#88501
üzenetére
[link]
Nekem van otthon még maradékba kb. 6 darab de most nem tudom fejből hogy 50, 55, vagy 60 fokos és nem emlékszek hogy NO vagy NC.
Szerintem vegyes. Kb. 3 évvel ezelőtti projekthez rendeltem 20-onvalahány darabot vegyesen.
Megnézem holnap ha hazaértem, ha jó neked valamelyik ingyen viheted, posta fejébe. -
demars
addikt
Hogy oldanátok meg a lehető leg egyszerűbben ( leg kisebb helyen férjen el) egy ventillátor kapcsolását adott hőmérséklet felett?
Néztem több kapcsolást neten, vannak tényleg egyszerűek néhány tranyóval, illetve van több amihez FET-et használtak.
Viszont létezik egyszerű hőmérséklet kapcsoló, ami pl adott 45 C°-nál kapcsol és 250 VAC-t rá lehet engedni. Feltételezem akkor simán kapcsoltathatok egy ilyennel pl 12 vagy 24 VAC-t is ugye?
)
)
még a szűrőjét meg kell építenem a motor köré ami egyben kicsit a hangját is elnyomja majd. De már az is haladás hogy nem az arcomba megy a füst. Az az asztali elszívó nekem túl sok helyet foglalt. Van olyanom is. Teljesen 3d nyomtatott az elszívó cső, alul 40es PVC. Mit gondoltok?
![;]](http://cdn.rios.hu/dl/s/v1.gif)
).
)
Új hozzászólás Aktív témák
ekkold- Elemlámpa, zseblámpa
- Motorola G86 - majdnem Edge
- alza vélemények - tapasztalatok
- Titkos szabállyal tereli a hazai megoldások felé a félvezetőgyártóit Kína
- Witcher topik
- Kuponkunyeráló
- Arch Linux
- RTX 4070 SUPER / micro lagg / nincs kihasználva 55-60% futás
- Milyen NAS-t vegyek?
- XPEnology
- További aktív témák...
- Apple Mac Studio M2 Ultra 24 magos CPU, 60 magos GPU, 64GB RAM, 1024GB SSD
- ÁRGARANCIA!Épített KomPhone Ryzen 5 7500F 32/64GB RAM RTX 5070 12GB GAMER PC termékbeszámítással
- ÉV ELEJI RAKTÁRSÖPRÉS!!! - Videókártyák, Monitorok, Notebookok, Stb. - Szaküzletből! Számlával!
- BESZÁMÍTÁS! ASROCK H510M i5 11400F 16GB DDR4 512GB SSD RTX 3060 12GB Rampage SHIVA ADATA 650W
- LG 27UP850K-W - 27" IPS LED - 3840x2160 4K - DisplayHDR 400 - USB Type-C - AMD FreeSync
Állásajánlatok
Cég: Laptopszaki Kft.
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
