"UPC észreveszi,"
Vagy inkább nekik kellene szólni,hogy cseréljék ki a szobádat "bebüdösítő" túlmelegedős modemjukat.Meg panaszkodni,hogy szakadozik a net stb-stb.
Az egy más dolog,hogy ha veszek egy routert és azt magamnak javítom mert az az enyém...
A napokban kért meg egy ismerős,hogy nézzem meg a gépük "büdös" vagy mi.Kiderült,hogy ott is a modem volt a ludas....
Mondtam,hogy jelentsék a szolgáltatónak és cseréltessék ki majd ki is ment a szerelő és mondta,hogy azt a típusú modemet már rég ki kellett volna cserélni mert nem is tudta azokat a sebességeket produkálni mint amit a szolgáltató biztosított a számukra.
Ha nincs nyaggatva a szolgáltató akkor Ők nem fogják maguktól kicserélni a modemet. -
Kommy
veterán
Sziasztok!
Egy hungarocell vágót szeretnék csinálni magamnak, és az lenne a kérdésem , hogy az itt található kapcsolás, működőképes lenne e, nem 115V-on használva, hanem 230V-on. Ha nem, mit kéne változtani rajta (az oké, hogy az égőből 230V-os kell), hogy működjön?
[link] -
eight
senior tag
válasz
Lompos48
#11597
üzenetére
Köszi a választ
, szvsz ha a széthajtott vga-kártyán bírni szokták ezek a cuccok a kiképzést, akkor nem lesz baj a tapadással it sem, elég komolyan mozdulatlan a dolog, pedig olyan forró hogy csak rongyal bírom megfogni.A mérés dolgot viszont azt hiszem inkább hagyom, mert (ahogy már írtam) tényleg sehol semmi részletes infót nem találtam
-
Lompos48
nagyúr
...és hol tudom lemérni a dolgokat amit Lompos48 írt ...
Leolvasod a 2 alkatrész típusát és megpróbálod megtalálni interneten az adatjapjaikat. Felfedezed a talált dokumentumban melyik lábakon vannak betáplálva. Ugyancsak felfedezed fizikailag hol vannak azok a lapon, megméred műszerrel mekkorák a feszültségek majd összeveted az adatlapból kiolvasott értékekkel.
Megnézed mekkora feszültséget ír a doboz hátán az adapter csatlakozásánál (általában odaírják), megméred mit ad az adapter.
Csak tipp, de nem árt kiküszöbölni egy gyanút a sokból.
Az öntapis felragasztását a hűtőnek nem tartom a legjobb megoldásnak. Ha tényleg olyan forrók a tokok, akkor nem sokáig marad ragasztó a ragasztó.
-
eight
senior tag
válasz
Batman2
#11592
üzenetére
Szia
Borda öntapis (AMD-s fesz-szabályzókra adták vga hűtőhöz, de én csak az nvidiást használtam fel a csomagból), egyszerűen csak rá lett ragasztva és bármikor simán leveszem, egyébként sokat segített, most a bordát nem lehet megfogni, de viszont mellette a tokot már simán.
Jobban nem merek hozzányúlni a modemhez, mert ha modolgatni kezdem, akkor a UPC észreveszi, és biztosan megbüntet érte, még akkor is ha csak jobbá tenném a cuccukat amire egyébként évek óta rá sem néztek, és tőlük aztán ki is gyulladhatott volna.Szóval szerintetek ki kell cserélni azokat a kondikat? és hol tudom lemérni a dolgokat amit Lompos48 írt
ui.: sajna sehol nem találom milyen hőn kéne ezeknek menni, semmi kapcsolási rajz vagy ilyesmi nincs a neten
-
Lompos48
nagyúr
válasz
Batman2
#11593
üzenetére
Jó munkát!
Azért van egy kicsit rossz szájízem. Ez a jel, amit begyűjtesz, soha nem lesz egyforma, ha más-más konstrukcióra szereled. Tehát ha elköltözteted, valószínű előlről kezdheted a kalibrálást. Ezért lett volna jó egy olyan megoldás, ami mindig ugyanolyan bemeneti jelet adna és kizárólag csak a fordulatszámtól függne. És itt gondolok a mágneses, optikai vagy bármilyen érzékelőre, ami egy jelformáló követne. Csak példának: mondjuk egy 5V amplitúdójú és stabil 100usec szélességű impulzussor, aminek csak a frekvenciája változna a fordulattal.
De lehet ez majd egy továbbfejlesztés, hogy ne vegyem el a kedved. -
Batman2
őstag
Egy kis proci, vagy táp ventillátor a ketyere tetejére (már ha rácsos a kivitele, ha nem, akkor fúrni kell rá) is hasznos lehet, hatákonyan csökkentheti az alkatrészek hőmérsékletét, borda nélkül is, és sokkal könnyebb felheyezni, mint egy bordát oda, ahol eredetileg nincsen (nincs hozzá rögzítési pontod) !
Ha nem szellőzik a doboz belül kellőképpen, akkor hiába teszel bordát, akkor is felforr, mert nem tud eltávozni a keletkezett hő !
Üdv.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#11589
üzenetére
Különleges szerintem az lehet, ahogy a cpld-ben kialakítod a számlálót. Egyébként képzelj el 8 darab 4 bites számlálót "sorba" kötve és ott vagy. A BCD a különleges nem a bináris, mert ott átkódolod úgy, hogy a max értéke 9, majd vált zéróra. Tehát a számolási kapacitásának csak 10/16-od részét használod. A binárisnál az egészet, akármilyen hosszó láncot építesz belőlük. Gondolom az átalakításokat majd szoftveresen oldod meg, mert kiírni márcsak decimálisan kell, mer' olyan az ember, az kell neki.
A Xilinx-et majd megnézegetem, mert kíváncsi vagyok. -
CPT.Pirk
Jómunkásember
válasz
Lompos48
#11586
üzenetére
Akkor jól számoltam, a 2^32-ent?
Valamint tudsz mutatni egy ilyen számlálóra valami példát? Véletlen sem jövök rá, hogy mi ebben a különleges, sajnos soha nem tanítottak ilyen számláló áramköröket, csak egyszerű BCD kódhoz valókat mint pl. Johnson, stb.
Egyébként egy 64 cellás Xilinx Coolrunner2 lesz a cpld.
-
Lompos48
nagyúr
Beleszólok egy pillanatra.
Esetleg menézhetnéd a 2 IC milyen táppal dolgozik adatlap szerint, majd le kellene ellenőrizni a kütyü tápfeszültségeit. Annyira senki nem tervezi a határra a dolgokat, hogy forrók legyenek az alkatrészek (hacsak nem rezsóról van szó
). A hűtésükről valószínűleg a nyomtatott áramkör kialakítása kellene gondoskodjon. A pasztázott hűtőborda lehet rá megoldás. -
eight
senior tag
Üdv!
Köszönöm szépen Batman2nek, mezisnek és totya694-nek is a válaszokat
amint lesz időm elszaladok kondit venni, és akkor a 105fokos "low ESR" típust fogom kérni a boltban.
Azért csináltam két képet (1,2), a piros jelzéssek mutatják a két beteg alkatrészt. Ugye jól gondolom hogy ezeket már ki kell cserélni?
Egyébként a proci és az "alatta" lévő ram olyan forró, hogy szabad kézzel megérínthetetlen, arra is rá fogok tenni 1-1 bordát (úgyis maradt néhény darab az egyik vga-hűtőhöz kapottak közül) -
Lompos48
nagyúr
válasz
CPT.Pirk
#11585
üzenetére
Egyszerűen nem jelenthet mást.
Ahhoz, hogy a méréshatár mindkét szélén hozza a kért pontosságot, bizont "valamivel" többet kell számolni, mint a mért jel frekvenciája. Az időalap se lesz egyszerű dolog.Szép téma. Aztán igazán csak itt fogsz belebonyolodni a NYÁK gyártásba a CPLD lábai körül/kozott.
-
CPT.Pirk
Jómunkásember
Nyák gyártást most hanyagolom egy kicsit, idő híján.
Viszont van megint egy frankó feladatom, hordozható frekimérőt csinálok, 0.1Hz-1MHz tartományra, 10e-5 pontosság mellett. A dolog lelke egy 8051-es mikrovezérlő, ami a soros kommunikációért, érték kiírásért felel, a mért frekvenciát viszont egy cpld dolgozza fel. Erre a pontsság növelése miatt tértünk rá.
A cpld kapcsán lenne pár kérdésem. Abban lenne megvalósítva a latch, számláló, stb. Azt mondta ma a tanár úr, hogy 4bytos számlálót valósítsunk meg benne, és shift regiszteren keresztül toljuk ki a számolt értéket a 8051-nek.
Igazából a 4 byteos számláló kapcsán vagyok kicsit tanácstalan, nem teljesen tiszta ennek a mibenléte. Ez most azt takarja, hogy 2^32 értéket tudunk max megszámolni?
Maga a mérés viszonylag tiszta nekem, analóg áramkörből már csináltam ilyen paraméterű frekimérőt, ott egy analóg frekimérő váltott az impulzus számlálás és a periódusidő mérés között kb. 2kHz-nél.Szóval mi akar lenni ez a 4 byteos számláló?
-
Lompos48
nagyúr
válasz
Batman2
#11582
üzenetére

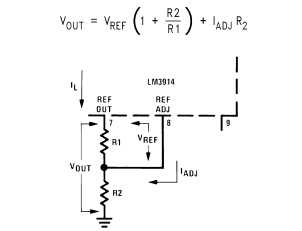

Változtathatsz a referencia feszültségen:
Azért nincs kizárva, hogy ezzel, meg az 555 impulzusszéleség-szabályozással se éred el a célod, mert mindkettő liniáris változást okoz, neked pedig lehet, hogy egy offset kellene.
Valószínű megoldás lehet az ellenállás, amit említesz, mert az LM3914 referenciaárama elég állandó (120uA) az adatlap szerint -
Nekem több mint 6 éve van a padláson az SMC routerem a tápjával együtt.Semmi bajom nem volt még vele pedig ott fent kap meleget is és télen hideget is.
De egyéb ként és én javítottam már több ilyen készüléket és a kondik szoktak bedögleni...
Én pl. az új kondikra is rámérek(sose tudni mennyit állt esetleg egy raktár mélyén)... -
Batman2
őstag
A fordulatszám mérőmnek a skálájával vagyok kicsit bajban, mert egyre inkább úgy tűnik, hogy ha alapjárathoz állítom, akkor fordulaton túl sokat jelez, ha pedig adott fordulathoz, akkor meg alapjáraton túl keveset !!
No ezen kell még kicsit agyalni, hogyan lehet a skála szélességét változtatni ?
Gondolnám, hogy az LM3914-es referenciáján kellene pl változtatni, vagy csökkenteni, vagy pedgi a REF föld (REFA ha jól emlékszem) pontot némi ellenállással a földtől kicsit "elemelni" !Ötlet, javaslat, vélemény ?
Üdv.:
-
mezis
félisten
Akkor "nagyfrekvenciás" tápegység lehet a bűnös. Mindenképp "Low ESR" típusút építs be.
Természetes hűtése rendben ? (Közvetlen napsütés, letakart szellőző nyílások.)
Én modemet, routert és tápegységeiket falon futó deszkára szerelem, függőleges helyzetben, hogy a levegő tudjon áramolni körülötte. Sok éve üzemeltetek ilyeneket és még egyikkel sem volt gond. És éjszakára Off, kivéve amikor a legújabb Linux-ot töltöm le. -
eight
senior tag
válasz
Batman2
#11576
üzenetére
Szia,
A kábel-modemben
Mivel van előtte túlfeszvédelmes elosztó, és sem a mellette lévő router, sem pedig a számítógépben sem ment tönkre semmi ,valamint pont 2 éve a nagy nyári hőség óta használhatatlan a netem, szóval ezekért gyanakszom inkább a hőre. Vagy a kábelen is kaphatott olyan lökést amitől szétmentek a kondik?
-
Batman2
őstag
Szevasz
Itt van pl. egy gyártó: CapXon
A PC tápokban a legtöbb kondi tőlük van !
És itt egy alkatrész lista: [link]
Ezen a listán találsz 0,1 mikrótól - 470 000mikróig
mindenfélét !!!Itt minden szüskéges paramétert megtalálsz, és végezhetsz paraméteres keresést, ha bizonyos spéci tulajdonságokat kívánsz meg egy konditól ( [link] )!
Jó böngészést !Üdv.
-
Lompos48
nagyúr
válasz
totya694
#11573
üzenetére
A világ legjobb trafótípusát választottad! Félretéve esetleges szerelési bonyodalmakat, meg persze a nehézkes tekercselést, ugyanolyan vasmagtípus esetén a legkisebb a szórt mágneses terük és legjobb a hatásfokuk.
A tegnapi hsz.-ra az egyenáramú fűtés kapcsán: azt hiszem túlzott az óvatosság. Igaz a direkt fűtésű csövekre, de az indirekt esetén a fűtőszál meg katód termikus tehetetlensége a 800-1000 fokos hőmérséklet körül az egyik legjobb "szűrésnek" számítható. Én nem félnék a brummnak ezen az úton a hasznos jelbe való "átszivárgásától".
-
mezis
félisten
Az elkókon jelölni szokták a hőmérsékletet. (105 C-fok az általános) A gyár honlapján megtalálhatók a részletes paraméter táblázat.
Én a Lomex-nél az internetes adatbázisukból ([link]) pontosan ki tudtam választani a gyártó céget is és a boltjukban pontosan attól a gyártól azt az értéket tudtam megvásárolni. (Internetes vásárlás is lehet).
-
eight
senior tag
válasz
Batman2
#11568
üzenetére
Szia köszi a választ,
Igazából nem vagyok műszerész, szóval nem ismerem a márkákat, de a magasabb hőmérsékleti tűréshatár lenne a fontos, nem tudom ez Celsius-ban mit jelent, de lehet hogy a a tavalyi nyarat nem birták ki a mostaniak, és azért púposodtak fel
.
Amennyire értek hozzá, úgy tudom hogy a gagyibb elektrolittel feltöltöttek hamar kiszáradnak a melegben...ezért gondoltam hogy valami minőségire (japán?) kérnék útbaigazítást, elnézést ha a noob kérdésem fárasztó volt.
Akkor rápróbálok Lomex-re, köszönöm
-
Batman2
őstag
Szevasz
Mit értesz jó minőségen ??
Conrad ?
Szerintem a legtöbb kondi jó minőségű, de ha ez alatt azt érted, hogy alacsony soros ellenállású (LOW ESR), vagy a szokásosnál magasabb ciklus állóságú, esetleg magas hőmérsékleten is működő, vagy az átlagnél kisebb méretű, netán extra lapos, vagy extra vékony, akkor már jobban utána kell nézni, leginkább neten szerintem, mert a Conradban is leginkább csak normál példányokat lehet beszerezni, bár a normál példány alatt értem azt is, hogy nemegyszer már 105 fokos kondit adnak normálként és nem az alap 85 fokosat !
Esetleg még Lomexet tudom tanácsolni, nézz utána neten, van katalógusa tudtommal !
Üdv.
-
Batman2
őstag
válasz
Lompos48
#11544
üzenetére
Szevasz
Ezt most nem teljesen értem ??
Viccnek szántad a hozzászólásodat, vagy nem hiszed, hogy működik a ketyere a rendeltettési helyén ??
Ha gondolod, készzitek egy videót demonstrációként.Tegnap tovább próbálgattam, mivel amúgy is mentem a járgánnyal és rendesen jelzett mindvégig, egyedül a pontos fordulatszám értéket nehéz belőni, mert hol fölötte, hol alatta vagyok egy kicsit és ilyenkor tolódik az egész skála !
Lemértem a potmétert, hogy emkkora az az érték, ami körül mozog a beállitás (7,2K) és lecseréltem az 50K-osat egy 10K-ra, ezzel gondolom, finomabban tudom majd hangolni.Ami még zavart kiccsit, hogy véltem felfedezni kicsi kijelzés beli változást attól függően, hogy fel volt kapcsolva, vagy nem a fényszóró !
Üdv.
-
erikke17
őstag
válasz
Lompos48
#11553
üzenetére
Ez a fura hang ami volt nem is ropogásnak mondanám UPS-ből jött olyan kattogó inkább de mindig változott más hangú volt lehet kicsit megzavarodott a vezérlő elektronika
mert akku töltöttséget is össze vissza írta, vagy olyan mintha az asztali lámpának a trafója zavarna be mert kikapcsoltam talán jó lett vagy csak pont akkor javult meg, pedig nem az ups-re van kötve csak ugyan abból a konnektorból megy egy hosszabbítón. Most úgy néz ki jó kitudja tegnap milyen zavarok vagy tüskék jöttek... Ha ismét fogja csinálni akkor nem tudom
Napközben jó 225-245V között van de éjjel tré 250V ritkán van. -
sörösló
aktív tag
válasz
Lompos48
#11553
üzenetére
230 V a szabványos feszültség, nálunk 7.5 % a megengedett eltérés. Eszerint 247.5 V még megfelelő. Azért a 2.5 V-ért meg nemigen érdemes zargatni a szolgáltatót. Csak jól kiröhögnének. Ennél sokkal kirívóbb esetekben ( kisebb feszültség, általában) is csak arra hivatkoznak, hogy majd a hálózatfejlesztés megoldja, oszt jónapot!
-
válasz
Lompos48
#11549
üzenetére
Jó reggelt mindenkinek!

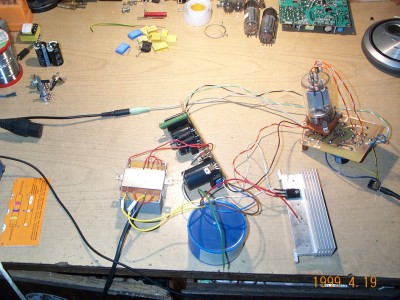

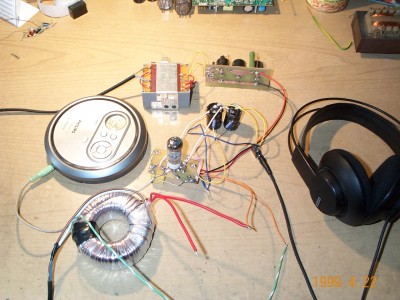

Ezen kapcsolások alapján építettem meg kicsi módosításokkal.
QQE 06/40 és 2db 6ZS11P-E csöveket használtam az első képen használható erősítőhöz a második képen láthatóhoz pedig SRS4451 csövet.
A "nagy" marék félvezetőt azért látod mert egy barátom javasolta,hogy egyenáramú fűtéssel még jobb lesz.(7812 hajtott meg egy áteresztő tranyót)
Váltófeszültségű fűtéssel sem hallok alapzajt/szélzajt akkor így kicsit feleslegesnek is érzem.
A Kodak DC240-es fényképezőm származik abból a kórból nem a füles erősítők.
Kb. tavaly ilyenkor kezdtem el "csövezni"
Volt egy GU50 SE projekt és egy EBL21 SE építés is.
Begyűjtöttem jó néhány csövet mert rájöttem,hogy szeretem őket
4db van,2db OT100,QB3/300 és sorolhatnám még.
A konyhánkba meg egy ilyen Braun szól -
Lompos48
nagyúr
válasz
erikke17
#11552
üzenetére
A ropogás lehetett egyszerű kontakthiba miatt is a hálózati kábeleknél, de a 250V az nem egészséges, egyéb - és nem kevés - kárt is okozhat a házban található elektromos fogyasztókban. Ez az érték kívül esik a szerződött értéksávon, gondolom megérné értesíteni a szolgáltatót.
-
erikke17
őstag
válasz
erikke17
#11551
üzenetére
Tárgytalan nem a LED.
Előbb nézem UPS programját akku töltöttség meg az akku feszültség össze vissza ugrál, kikapcsolom gépet hallgatom nagyon halk ropogó hangot lehetett hallani UPS-ből ráadásul ugyan abban a ritmusban mint ahogy a led vibrált. Gépet kihúztam belőle majd rádugtam a nappaliban ami van lámpa megy nem vibrál a led nincs hang pedig az vagy 150W-ot fogyaszt, visszakötöm gépet ups-t bekapcsolom most meg jó. Ez mi lehetett X-akták? Meg mondjuk mit mondjak 250V jön most a hálózatból gondolom nem egészséges a háztartási eszközöknek szóval tré az hálózat....
-
erikke17
őstag
Sziasztok szünetmentes tápomon elöl a bekapcsoló gombját hátulról egy led világitja meg most nem tudom hogy csak a gombtól e kék vagy a led is kék, az előbb nézem villogott a led de nem úgy hogy teljesen kialszik hanem csak olyan halványan pislogott, ez most haldoklik?
Ezelőtt nem csinálta -
Lompos48
nagyúr
válasz
totya694
#11547
üzenetére
Kicsit off lesz:
Sörösló le volt maradva a technikától
30 évvel korábban. Ezt csak azért merem állítani, mert alig hete van, hogy az irodában lerobbant végleg a Sanyo rádióm, erre eldöntöttem, hogy az otthoni félig saját építésű HiFi vonalamból az URH tunert beviszem helyette. Eddig is működött, most is megy, de inkább egy Terratec internetes rádiót használok helyette. Aztán elővettem az akkor készült dokumentációt, minden papírt, hogy kiderüljön: 1982-ben készült el, tehát 29 éves, és MÁR akkor iC-s középfrekvenciás fokozattal (LM3189) meg sztereó dekóderrel építettem. A mai napig büszke vagyok rá, a kollégák se láttak még ilyet. Ha valaki kíváncsi, majd küldhetek fotókat is róla On
Milyen csövet használsz (piszokul jól mutat), ami megél olyan alacsony anódfeszültséggel?
Valószínű meg kell majd tekercsel(tes)d valakivel, készen nem hiszem találj olyan trafót.Azért van ott a fotókon még egy fél marék félvezető is. Amiértl a végfoknál félsz tőlük az előző fokozatoknál nem zavar? (mikrotermikus megfutások okozta torzítások például?)
-
-
sörösló
aktív tag
válasz
totya694
#11545
üzenetére
Kb. 30 éve építettem egy FM vevőt, amikor a Tokaj elkezdte az URH sugárzást. Műemléknek őrzök csöveket, meg egy AEG gyártmányú időrelét, ami két elektroncsővel készült. Amikor kezdtem a szakmát, akkor még ez volt a standard. Ma ismét éledezik. Kérdezz konkrét dolgokat, aztán meglátjuk.
-
-
Lompos48
nagyúr
válasz
Batman2
#11541
üzenetére
Egy műveleti erősitő beiktatása szerintem nem lenne nagy probléma, mármint kapcsolásilag...
Azért nem lenne egyszerű gondolva arra, hogy táplálni csak test és plusz között tudnád a generátor pedig váltó. Ehhez inkább egy szimmetrikus táplálás találna.
De örvendek neki, hogy, ha asztalon is, de megy.
-
Batman2
őstag
válasz
Lompos48
#11537
üzenetére
Egy műveleti erősitő beiktatása szerintem nem lenne nagy probléma, mármint kapcsolásilag, a nyákot persze újra kellene tervezni hozzá.
A márkatársnak az eredti, csak benzinesben működött mérő van beépitve, ami minden bizonnyal tranzisztoros kapcsolás lehet, rajzom sajnos nincsen róla.
Az igaz, hogy eredetileg azt is a gyujtó impulzus számlálására tervezték és nem a generetátor fázis szinusz hullámjára, de valahogy mégis megy vele, még hozzá úgy, hogy a bemeneten levő átvezető (szűrő) kondi 100nF, vagy 220nF-os (ezt kellett cserélnie, hogy a dizelhez, a generátoros megoldással jó legyen) !
Igaz, ott nem a trigger jel előállitása a dolga, hanem csak a szürésés, ennek a jele van RC taggal közvetlen, vagy közvetetten (tranyós fokozat) összegezve, ami egy mutatós műszert hajt meg.Üdv.
-
Batman2
őstag
válasz
Lompos48
#11537
üzenetére
Szevasz
No, estefelé megint volt alkalmam próbálgatni a mérőt !
Kicseréltem benne a 47nF-os átvezető kondit 10nF-ra próbaképpen és vittem műszert is, hogy mérjem közben a jelet, már amit tudok belőle mérni !
A tapasztalatom pedig az volt, hogy ameddig felpörgettem a motort, addig rendben volt a kijelzés, az kb. 16LEDet jelentett, tehát úgy tűnik, hogy ezzel megoldódott a problléma és nem kapcsoltam fel semmi fogyasztót !
Azért még majd menet közben is ki kell próbálni, hogy mindig rendben jelez e, meg majd olyan helyen, ahol nem zavarok senkit felpörgetni max. körülre a motort, hogy megy e a kijelzés végig, illetve hogy a fordulatszámnak körülbelülre megfelel e, illetve biztos kell állitani rajta, és akkor derül majd ki, hogy bele fér e az egész tartomány !
Műszerrel feszültséget mérve közben folyamatosan a jelnek használt fázis és a föld (váz) között, gakorlatilag állandó érték volt.
Kezdetben 16V, pörgetve 16.2V, majd kicsi idő elteltével 15,9V, pörgetve 16V és teljesen stabil volt az érték, tehát a digitális műszer semmi eltérést, oszcillációt sem vett észre, tehát ebből sokat nem tudtam meg, csak annyit, hogy természetesen az áramtelmelés nem szünik meg akkor sem, ha a fesz. szab. leszabályozza a gerjesztést, mitőbb a feszültség gyakorlatilag nem változik !Egy oszcilloszkóppal biztos többet megtudtam volna és jobban megértettem volna, mi történik, akár jó, akár nem jó.
Holnap valszeg meg lesz majd a menet közbeni próba is, akkor tudok egészen biztosat mondani !
Köszi az összes segitséget !
Üdv.
-
Lompos48
nagyúr
válasz
Batman2
#11536
üzenetére
Igen, ez mind igaz. Ellenben most még rémlik valami, ami még súlyosabb és gyors megoldást se látok rá. A deriválás annál hatásosabb, minél gyorsabb frontból kell tű (Dirac?) impulzust előállítani, például négyszögimpulzus kezdő és záró éle. Itt pedig azt hiszem nagyjából a generátor - a tranzisztor által kissé megmanipulált - színusza az, ami deriválásra kerül. Aztán, ugye dsinx/dx=cosx és akkor hol vagyunk?
Így első látásra az egész ügy komparátoros megoldásért kiált, az meg már nagyon bonyolítaná a dolgot.
De akkor hogy működhet a például vett másik példány?Itt nagyjából bedugultam.
Oszcilloszkóp nélkül nehéz lesz továbbmenni.Hajlanék az optikai/mágneses/stb vezérlésre. Vagy lehet jön még valaki egy jó ötlettel.
-
Batman2
őstag
válasz
Lompos48
#11531
üzenetére
Szemlélgetve a kapcsolásokat és a leírásokat, megint csak arra tudok gondolni, hogy esetleg túl nagy a 47nF-os csatoló kondi kapacítása, kicsi bemenő jelnéla kondi nem tud eléggé feltöteni és túl kicsi amplitudóju negatív tüske keletkezik, ha kisebb a kondi kapacitása, akkor kisebb jellel is fel tud tölteni és nagy lesz az impulzus amplitudója, persze a szélessége csökken, de itt inkább talán a meredkség a lényegesebb, mint a szélesség !
Más igazán nem jut az szembe, hiába gondolkodm én is tegnap óta.
Üdv.
-
And
veterán
Észrevételem szerint egyes kis fogyasztású, hálózatról működő (de trafót nem tartalmazó) eszközök meghibásodásának egyik leggyakoribb oka ezen RC-osztóként funkcionáló nagyobb feszültségű kondik kapacitásvesztése. Eddig fogyasztásmérővel és fali szobatermosztáttal találkoztam, amelyek ezt produkálták, és kondicsere után meggyógyultak. A kapac azoknál az eredeti érték 1/5..1/4 részére csökkent, ezért a tipp legyen rendre 20 és 32 nF.
-
mezis
félisten
Üdv.!

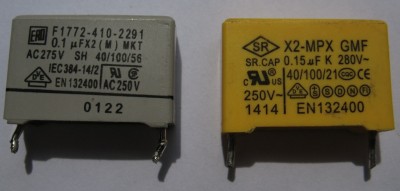

Lehet tippelni, mekkora a mért kapacitása az alábbi két kondenzátornak. Lehet külön a sárgára, külön a szürkére vagy együttesen a kettő összegére.Egy jogi személy csak egyszer tippelhet, tippelni 2011.04.30. 24:00-ig lehet. A legközelebbi értéket tippelők között a kondenzátorokat kisorsolom. A nyeremény csak személyesen vehető át ! (Levél, csomagküldés nincs!) Aki nem veszi át a nyereményét, 30 nap alatt elveszíti a nyereményre való jogosultságát!
A nyereményjátékban családtagok nem vehetnek részt (úgysem tudják, hogy mire való).
![;]](//cdn.rios.hu/dl/s/v1.gif)
-
Lompos48
nagyúr
válasz
Batman2
#11530
üzenetére
Jó reggelt/napot!
Picit rágódtam még az ügyön. 2 dolgot találtam:
1. Számigáltam volna, ha ismerném a C1 értékét, hogy mennyi a minimális és maximális kimenőimpulzus szélessége az 555-ből. Ha 100 nF, akkor nagyon kicsi, usec nagyságrendű (T=1.1xRxC)
2. Nagyon úgy nézem, hogy az alsó (a test felé kötött) dióda a tranzisztor után nem kell, mert levágja a negatív impulzusokat, amiket a 47nF-os kondenzátor gyárt és amik tulképp indítják a monostabilt. Nézd meg a [dokumentum] monostabilra vonatkozó részét.
-
Lompos48
nagyúr
válasz
Batman2
#11525
üzenetére
A 68nF az 5k6-tal olyan 400us körüli időállandót ad, ami tényleg lehet sok. Nagy fordulatszámnál elképzelhető, hogy nem minden impulzus jut el az 555-höz.
Az 1. pont honnan gyűjti a bemeneti jelt? Az a régi piros pont az első rajzból?
Szerk:
A mérőt nem a generátorból kijövő pulzáló egyenárammal hajtom,akkor felejtsd el a 6x-t
-
Batman2
őstag
válasz
Batman2
#11522
üzenetére

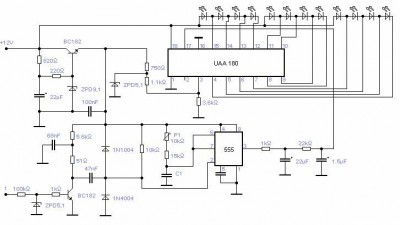

Itt az emlitett kapcsolás:
A 68nF-os kondira gondolok, feltételezem, hogy valami ilyesmi lehet ebben a kapcsolásban a funkciója !
A kapcsolásról annyit tudok, hogy ezt vette ez a koma is példaként, aki az általam készitett kapcsolást módositotta, csak elhagyta belőle ezt a kondit, mert azt tapasztalta, hogy kb. 5000-es fordulatszám felett csökkenni kezdett a jelzés, gondolom, már nem tudott kisülni a kondi, igy nem volt egyértelmű trigger jele az 555-nek.A 68nF az tényleg nagy, de ha helyette csak 1, max 10nF-osat teszek be, az még nem kellene ezt okozza, viszont megnyújtja kicsit a jel szélességét (idejét) !
Üdv.
-
Lompos48
nagyúr
válasz
Batman2
#11522
üzenetére
Itt van mégegyszer:
Az alsó rajzról van szó. A kétutas háromfázisú egyenirányítás után kapott pulzálás frekvenciája 6x az alapfrekvencia (látszik a rajzból is).
Midkét vázolt eseted elképzelhető, ezért lenne jó egy szkóp, sajnos.
Ha meg egy fázisról veszed le a jelet a vezérléshez, akkor ott van az az összevissza lebegés a testhez képest, innen indult a spekulálás a már vezérlés keresésében.
-
Batman2
őstag
válasz
Lompos48
#11521
üzenetére
"Ahogy nő a generátor által adott feszültség az a 6x fordulatszámnak megfelelő pulzáló hullámforma ugyancsak nő, addig, amíg a "hullámvölgyek" szintje nagyobb lesz, mint az 555 triggerszintje, ami onnan kezdve nem ad impulzusokat."
Mi az a bizonyos 6x fordulatszám ?
A hullámvölgyek szintje minél, és hogyan lesz nagyobb ?
Grafikonon esetleg tudnád ábrázolni a jobb érthetőség kedvéért ?Esetleg úgy érted ezt, hogy annyira ellaposodik a szinusz hullám, hogy nem ad kellő nagyságú, vagy kellő idejű jelet ahhoz, hogy az 555-ös beinduljon tőle (magyarul megfogalmazva
) ? Vagy úgy értenéd, hogy a frekvencia megvan a szinusz hullámok aplitudója is megvan, csak a hullám nagyon keskennyé válik, igy már nem fognak összeérni ?
De ez még önmagában nem jelentene problémát, mert az impulzus megvan, legfeljebb az idejével lehet probléma, tehát nem elég az 555 beinditásához.Tehát akkor mit tegyek, hogy jó legyen, hogy lehet egy túl rövid jelet akkorára növelni, hogy az 555 beinditásához elég legyen, ha ez a probléma ??
Esetleg nehány nanós kondenzátor a jel erősitő tranyó kollektor körébe, hogy kicsit nyújtsa az impulzust ?
(az egyik kapcsolásban már láttam egy ilyen megoldást)Üdv.
-
Lompos48
nagyúr
válasz
Batman2
#11520
üzenetére
Teszt körülmények között egy másik 555-tel felépitett négyszögjel generátorral, mint jelforrással próbálva tökéletesen megy a mérő egy zselés akkuról hajtva !
Ez jó hír!
Elsőként kicseréltem az 1N 4007-et 1N4148, vagy 1N918-ra (nem tudtam rajta elolvsani), aztán próba...
Ugyanaz a dióda 100%-osan.
Rákapcsolva a fényszórókat, mint terhelést a generátorra, a helyzet annyiban változott, hogy a jelzés vagy 2 LEDdel feljebbig ment el, aztán viszont hirtelen eltünt további lassú fordulatszám emelkedésre !!
Akkor nem kizárt, hogy az 555 trigger szintjén kellene változtatni. Ha bekapcsolod a fényt nő a fogyasztás, csökken az akkufesz., nő a gerjesztés, jobban tölt, a generátor által adott színuszok nőnek. Ahogy nő a generátor által adott feszültség az a 6x fordulatszámnak megfelelő pulzáló hullámforma ugyancsak nő, addig, amíg a "hullámvölgyek" szintje nagyobb lesz, mint az 555 triggerszintje, ami onnan kezdve nem ad impulzusokat. Ez mondjuk magyarázza, hogy elalszanak a LED-ek, de nem tudom mi van a plusz 2-vel, ami meggyúl.
Mérni még nem mértem műszerrel, hogy hogyan változik a fázis feszültsége, de szerintem akármilyen szabályozás van, egyik fázis sem szünhet meg,m csak az ereje kellene csökkenjen !
A legjobb egy oszcilloszkóp lenne, mert a műszer csak átlagokat mutat, de az is valami.
fesz. szabályozó integrált elektronikák milyen elven működnek ??
Pontosan nem tudom, de tény, hogy feszültségkomparátor, de utána hogy szabályozza a gerjesztést, azt már nem.
A frekvencia nem csökkenhet, ez természetes. Elméletileg a generátor mindhárom tekercse fordulatonként lead egy teljes periódust 120 fok fáziseltolással egymás hoz képest (gondolom nem többpólusú, de az sem változta a dolgon). A frekvencia gyakorlatilag egyenlő mindig a fordulatszámmal.
-
Batman2
őstag
válasz
Lompos48
#11518
üzenetére
A fázis frekvencia persze hogy változik a generátor fordulatszámának növekedésével !
Amit irtam, ugy értettem, hogy logikám szerint akkor sem csökken a fázis frekvencia, ha a szabályozó bekapcsol és leszabályozza a gerjesztést, mert a frekvenciát a fordulatszám határozza meg, csak a fázis (jel) amplitudója fog csökkenni, ha csökken a gerjesztés !Vagy ez nem igy van és akkor a frekvencia csökkenése miatt csökken a kijelzés ??
Üdv.:
-
Batman2
őstag
válasz
Lompos48
#11518
üzenetére
Szevasz
Teszt körülmények között egy másik 555-tel felépitett négyszögjel generátorral, mint jelforrással próbálva tökéletesen megy a mérő egy zselés akkuról hajtva !
A kijelzéssel és a jelformálással sincsen semmi gond, szépen emelkedik az RC tag csomópontjában a feszültség, ahogy nő a frekvencia és a két IC lépteti felfelé a LEDeket !
A baj akkor kezdődik, mikor az autóban próbálom !
Most végeztem két ptóbát !
Elsőként kicseréltem az 1N 4007-et 1N4148, vagy 1N918-ra (nem tudtam rajta elolvsani), aztán próba...
Az eredmény alaphelyzetben ugyanaz.
Rákapcsolva a fényszórókat, mint terhelést a generátorra, a helyzet annyiban változott, hogy a jelzés vagy 2 LEDdel feljebbig ment el, aztán viszont hirtelen eltünt további lassú fordulatszám emelkedésre !!Aztán kicseréltem a bemeneti 100K-os ellenállást egy 10K-ra, de azzal sem változott semmi, ugyanaz a helyezet, mint előbb.
Ha még a köd lémpát isd rákapcsolom a rendszerre, akkor még vagy 2 LEDdel feljebbig megy el a jel, aztán hirtelen elalszik az összes LED !
Mintha megszünne az adott fázis teljesen !?? Mérni még nem mértem műszerrel, hogy hogyan változik a fázis feszültsége, de szerintem akármilyen szabályozás van, egyik fázis sem szünhet meg,m csak az ereje kellene csökkenjen !
Szóval a generátorommal, illetve annak a szabályozásával van valamilyen rumli, fogalmam sincsen, milyen elven szabályos a "kalap", ami rajta van (Hella) !
Nincs valakinek infója arról, hogy a mai generátor fesz. szabályozó integrált elektronikák milyen elven működnek ??
Jól kifogtam ezt a dolgot...
A dolog márcsak azért is bosszant nagyon, mert egy márkatársamnak a járgány eredeti, csak benzineshez készitett fordulatszám mérője tökéletesen megy neki a generátor jelével !!
Üdv.:
-
Lompos48
nagyúr
válasz
Batman2
#11517
üzenetére
Továbbra sem tudom, hogy eldőlt-e "a kijelző vagy jelformáló rész a ludas" a dologban.
Mert a frekvencia szerintem nem változik a szabályozással, csak a jel amplitudója, azonos, frekvenciánál pedig azonos kellene legyen a jelzés
Pedig ott sokminden változik. Ami nagyjából állandó kellene maradjon az a monostabil kimeneti impulzusszélessége, amit egy RC kombináció határoz meg. A frekvencia változik egyszerre a fordulatszámmal. A kettő aránya is, azaz a kitöltési tényező. A konverter bemeneténél ez lelhető fel integrálva, ami egy frekvencia függvényében változó egyenszint (fogjuk rá).
Nem tudom érthető-e, amit írtam.Ismétlem: el kellene választani két részre. Megnézni milyen egyenfesz sávban kell mozognia a 2 konverter (komparátor) bemenetének, hogy "végigseperje" a minimálistól a maximálisig a kijelzést. Ha ez megvan, akkor nekiállni a jelformálóból (555 és környezete) kipaszírozni egy ilyen jelet a min és max fordulatszámnak megfelelően.
-
Batman2
őstag
válasz
Lompos48
#11516
üzenetére
Ezt értem, csak akkor nem úgy kellene viselkedni a kapsolásnak, hogy egy darabig jelez, míg a jelszint még elégséges, aztán hírtelen megszűnik a jelzés ??
Mert a frekvencia szerintem nem változik a szabályozással, csak a jel amplitudója, azonos, frekvenciánál pedig azonos kellene legyen a jelzés,
hacsak nem PWM a generátor fesz. szab. elektronika !
De ezt nem hiszem.Üdv.:
-
Lompos48
nagyúr
válasz
Batman2
#11514
üzenetére
A koma is ezt mondta egy lehetőségnek, hogy a fesz. szab. a fodulatszám növekedésével folyamatosan leszabályozza a gerjesztést, így pedig egyre kisebb a jel,
Igaz. Képzeld el a határesetet, amikor vadiúj töltött akkut használsz, amiről a töltő relé úgy dönt, hogy még nem kell tölteni. Leveszi a gerjesztést. Ha onnan veszed le a jelet, akkor az egyszerűen nem lesz. Ezért tényleg biztosabb tengelyről stb begyűjteni a fordulat-információt.
Arra hívta még fel a figyelmem, hogy az 1N400x dióda nem elég gyors, ő 1N4148-cal csinálta meg a kapcsolást !
Ez elméletileg és számszerűen igaz. De a mechanikus folyamat azért nagyjából sétának számítható. Az 1N4148-nak a trr-je (reverse recovery time) olyan max. 4ns. A másiké ha akár ezerszerese is (nem az!), akkor is 4us, ami még mindig szélsebes egy párszáz Hz-es folyamathoz hasonlítva. De nincs is szükség "akkora" diódára, mint az 1N4007.
Jó munkát/kísérletezést!
-
Batman2
őstag
válasz
Lompos48
#11506
üzenetére
Köszi !
Írtam a kapcsolás készítőjének, illetve módosítójának kiváncsiságból, a jelformáló részt módosította az emberke, az eredeti kapcsoláshoz képest.
Hasznos tanácsokat adott ő is, azt is megpróbálom.
Azon már én is gondolkodtam, hogy vajon a jelet hogyan befolyásolja a feszültség szabályózó a gerjesztő tekercsen keresztül !A koma is ezt mondta egy lehetőségnek, hogy a fesz. szab. a fodulatszám növekedésével folyamatosan leszabályozza a gerjesztést, így pedig egyre kisebb a jel,
bár az önmagában, hogy kisebb a jel, egy szintig nem kellene problémát jelentsen, mert a frekvencia elképzelésem szerint nem változik, csak a jel nagysága, ha pedig ez van, akkor egy szintig rendben kellene legyen a kijelzés, aztán pedig hírtelen megszünjön.
Próbának javasolta, hogy ha ez áll fenn, akkor ha felkapcsolom a fényszórót, akkor rendesebb lesz a kijelzés !A jel erősségét növelhetem a 100k-os ellenállás csökkentésével, vagy a tranyó nagyobb erősítésűre cseréjével.
Arra hívta még fel a figyelmem, hogy az 1N400x dióda nem elég gyors, ő 1N4148-cal csinálta meg a kapcsolást !
Gondolom, ha nem elég gyors a dióda, akkor két jel között nem sül ki a kondi, így viszont nem vezet és a következő jelet nem viszi át, vagyis kimaradnak impulzusok, bár elképzelésem szerint ekkor csak az kellene bekövetkezzen, hogy egy érték fölé nem emelkedik a kijelzésm, de csökkenni sem kezd !Mindenesetre az eddigiekkel együtt ezt is kipróbálom, ma már talán lesz időm újra folytatni a kísérletezést.
Üdv.:
-
#11512
sörösló
aktív tag
szakalistvan
#11511
sörösló
aktív tag
válasz
szakalistvan
#11511
üzenetére
Valószínű, akor még alá is becsültem. Ha csavaros akkor egyszerű eset. Egy kis hővezető paszta ha van, nem ártana alá.
-
#11511
szakalistvan
senior tag
sörösló
#11509
-
-
#11509
sörösló
aktív tag
szakalistvan
#11507
sörösló
aktív tag
válasz
szakalistvan
#11507
üzenetére
Mivel nem állítható, gondolom fix értéknél kapcsol. Ha van benne víz, 100 C-nál nemigen lehet tmagasabb az üzemi hőmérséklet. Az ilyen biztonsági termosztátokat a kigyulladás vagy az alutartály leolvadása ellen szokták beépíteni, szerintem bármelyik 125-130 C körül leoldó tipus megfelel. Találkoztam már olyannal, amit gondosan beleöntöttek az aluházba, aztán amikor a tulaj nagy ügyesen 'kipattintotta' el lehetett dobni a szerkentyűt. Ha nem vagy biztos benne, jobb a helyén hagyni és melléépíteni valahogy a másikat. Ilyeneket bármelyik háztartásigép szervizben kaphatsz. Elvileg lenni kéne rajta valami betűféléknek, amiből kitalálható a szükséges érték.
-
#11507
szakalistvan
senior tag
-
sörösló
aktív tag
válasz
Batman2
#11501
üzenetére
Próbáld meg a Lada Szamara gyújtásjeladóját. Induktív, de alumínium tárcsa kivágását érzékelte. Lehet, hogy kapacitív elven működik, gondolom az alu miatt. Autósboltban még biztosan kapsz, ennél stabilabb jeladót az adot üzemviszonyokra ( kosz, hőmérséklet) nemigen találsz. Két csavarral fogható fel, a kivágásban forog a jeladótárcsa, a kivágásnál stabil, álandó hosszúságú impulzust kapsz.
-
Batman2
őstag
válasz
Lompos48
#11502
üzenetére
Szevasz
Köszi az infókat !!!
A gondolataimban valahogy csak a félutas egyneirányitásig jutottam el, annak a képe stimmel kb. ahhoz, amit én előszőr elképzeltem, aztán már nekem is eszembe jutott a negativ félperiódus is, hogy az is belejön a képbe a teljes egyenirányitásnál.
A Hall jeladó működési elve, fizikája tényleg elég bonyolultnak tűnik, de a használata bizonyára nem az.
Én is arra gondoltam, hogy majd neten utánanézek.
Gondoltam, hogy van benne pici erősitő is, igy a legkevesebb a zavarjel, szinte csak hasznos jel van, mint az előerősitővel egybe épitett infra vevőnél !Szerintem az álló tekercses-forgó mágneses megoldás is használható, ha elég közel tudom tenni a kettőt egymáshoz,
vagy még az a módszer is, mint a bicikli kilóméter óránál, ahol szintén mágnes van a keréken, de az egy pici kapcsoló érintkezőjét rángatja, persze ez nagyon labilis megoldás, még közelebb kell legyen a mégnes és az érzékelő egymáshoz, és nagy fordulatnál már lehet nem is alkalmazható.
A biciklinél is csak akkor működik helyesen, ha kb. 1-2 milliméter a hézag a két elem között !Üdv.:
-
^Clown
addikt
Sziasztok hobbysták! Van két felesleges vadiúj digitális multiméterem, ha érdekel, dobj pü-t! Elnézést a zavarásért, további szép estét!
-
Lompos48
nagyúr
válasz
Batman2
#11501
üzenetére
A három fázisos 2 utas egyenirányítás lényege ez:
Ez magyarázza a hullámosság értékét is.
A Hall érzékelő az más, nem amit te írsz. Lerajzolva:
A lényege, hogy ha egy félvezetőn áram halad keresztül (mondjuk hosszában) és a lapra merőlegesen mágneses indukció halad át, akkor a széleken (keresztirányban) a mágneses indukcióval arányos feszültség jelenik meg. Ez így furcsának tűnhet, de már régesrégen integrálták pici tokokba, erősítővel segítve a kis jeleket. Rákereshetsz Hall transducers vagy Hall sensors címen. Piciny tokban 3 lábbal: 2 táp meg 1 kimenet.
-
Batman2
őstag
válasz
Lompos48
#11500
üzenetére
Szevasz
Igen, a három fázisos dologgal nem voltam teljesen tisztában, én úgy gondoltam, hogy egymást követően érkeznek a fázisok, tehát mindegyik között van egy 0 átmenet, amikor vált.
Ez még talán igaz is lenne, ha csak a szinusz hullám pozitív félperiódusát nézem, dehát van annak egy negatív periódusa is, ami lehet átfed a következő fázis pozitív felére és akkor gyak. tényleg folyamatos az áramfolyás teljes egyenirányításnál (3 utas, 6 dióda).A szimpla szűrőkondinál igazad van, nem kalkuláltam be, hogy az negatív impulzusokat is átenged, csak a pozitív oldal járt az eszemben, a negatívot nyilván rövidre kellene zárni diódával.
A mágneses jeladóra én is gondoltam, amikor is egy pici mágnes a főtengely tárcsán és egy pici tekercs jó közel hozzá, fixen rögzítve valamilyen álló részen.
Az nem jutott eszembe, hogy ezt Hall érzékelőnek nevezik.
Az biztos, hogy ez sokkal tisztább és üzembiztosabb megoldásnak tűnik egy optikainál, ahol a koszolódás bizony nagy probléma egy nyitott, szabadon levő eszköznél, bedobozolva már más lenne a helyzet, csak azt bonyolultabb kivitelezni.Mindenestre az eddig ötletekből alakítok valamit, végigpróbálgatom előszőr az kisebb módosításokat a szerkezeten, aztán ha sehogysem értem célt, akkor jöhetnek az alternatív jeforrás lehetőségek !
Mégegyszer köszi !!!
Üdv.:
, szvsz ha a széthajtott vga-kártyán bírni szokták ezek a cuccok a kiképzést, akkor nem lesz baj a tapadással it sem, elég komolyan mozdulatlan a dolog, pedig olyan forró hogy csak rongyal bírom megfogni.
). A hűtésükről valószínűleg a nyomtatott áramkör kialakítása kellene gondoskodjon. A pasztázott hűtőborda lehet rá megoldás.
Egyébként a proci és az "
![;]](http://cdn.rios.hu/dl/s/v1.gif)
mindenfélét !!!
A hajammel meg magamon röhögtem, mert nem sok van.
Új hozzászólás Aktív témák
ekkold- D1Rect: Nagy "hülyétkapokazapróktól" topik
- Energiaital topic
- Path of Exile (ARPG)
- HiFi műszaki szemmel - sztereó hangrendszerek
- Milyen POS terminál szolgáltatót válasszon egy mikro- vagy kisvállalkozás?
- Motorolaj, hajtóműolaj, hűtőfolyadék, adalékok és szűrők topikja
- Autós topik
- Az NVIDIA ipari AI-felhőt épít a németeknek, együtt az OpenAI és a Google
- Redmi Note 13 Pro 5G - nem százas, kétszázas!
- Fujifilm X
- További aktív témák...
- LG 65BX - 65" OLED - 4K 120Hz 1ms - NVIDIA G-Sync - FreeSync Premium - HDMI 2.1 - PS5 és Xbox Ready!
- Napi 700 ft tól elvihető RÉSZLETRE BANKMENTES HP 840 G11 Ultra 5
- ÁRGARANCIA! Épített KomPhone i5 14600KF 16/32/64GB RAM RTX 5070 12GB GAMER PC termékbeszámítással
- HP Laptop 15-fc0026nh (AY7E1EA)
- Csere-Beszámítás! Olcsó Számítógép PC Játékra! R5 1500X / RX 570 8GB / 16GB DDR4 / 250SSD + 2TB HDD
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
