Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Lompos48
nagyúr
válasz
moha21
#10299
üzenetére
Nem kekeckedés, de inkább a szimmetrikus feszültségek összefüggését tárgyalják benne.
Ne feledjük, hogy a feszültségfigyelés a +12V-os ágban van. Csak a negatív ágat ne használjuk, mert itt nincs feszültség-utánhúzás. Terhelésre itt leeshet a feszültség pár V-ot. Általában a pozitív ágat fogjuk terhelni. A negatívot csak akkor, ha valamilyen erősítőt kapcsolunk rá, de ilyenkor úgyis terhelődik a pozitív ág is, így megmarad a szimmetriánk.
És mivel a +/- 12V-os feszültségpárban a pozitív a "domináns" még májzlit is jelent.A cikk ellenben nagyon jó.
-
moha21
veterán
-
-
Lompos48
nagyúr
válasz
PH-User
#10289
üzenetére
Nem. Szerintem hátsó hangszórók kell legyenek. Olyan jelzés, hogy L+, L-, R+, R- nincs csak hanszórók számára. Mondtam, hogy furcsa a másfajta elhelyezés, de lehet azért van, mert hátra (pláne ha a hátsó ablakhoz megy) egy kábelköteg indul. A + meg - meg azért betartandó, hogy a bal-jobb ne dolgozzon ellenfázisú hanghullámokkal. De nézd meg, a NYÁK-on nem mennek a szálak a végfokok ugyanolyan funkciójú lábaihoz. A vitát eldönthetné az, ha tudnám hány olyan IC van a hútőborda alatt. Egy TA8210AH IC 2 hídkapcsolású erősítőt képez.
-
Lompos48
nagyúr
válasz
PH-User
#10287
üzenetére
Nagyon jó, sőt, tökéletesen-fantasztikusan szuper, mert:
1. Tegnap nem akatam álmatlanságot okozni éjszakára azzal, hogy megkérdezem nem-e hiányzik a baloldali lapról egy alkatrész. Most megvan, a 2 RCA, a BEMENETEK!!!!! Az AV audio-video bemenet. Persze képed nem lesz, de hordozható DVD lejátszó hangja az igen.
2. az 1. rajz tökéletes, minden megvan rajta egy betápláláshoz, és...
3.a fennmaradt 4 szál nem lehet csak a hátsó hangszóróké, színek szerint bal és jobb. Azt nem tudom megmondani melyik hová. De brummot keltve egy ujjal csak az egyik bemenetre, meghallgatod melyikben hallatszik a búgás. Hülye vagyok, írja a dobozon.Van még valami?????
Legközelebb Pirelli routert javítunk (ha már Pirelli, akkor téli vagy nyári)?
-
PH-User
addikt
válasz
Lompos48
#10285
üzenetére
Nos, akkor most pontosítanék, mert tegnap gondolt egyet a Pirelli routerem és meggajdult...
Írni akartam még írni Neked, de net nélkül
jött össze.Jelenleg így áll a téma: 1.kép _ 2.kép
Részleteztem a dolgot, de a 4 pin még így is sántit...
Ha az a 4pin a 2RCA-ba menne be, akkor hol lenne az erősítő bemenete
Szerinted?
-
Lompos48
nagyúr
válasz
PH-User
#10284
üzenetére
7. - Bocsi, ez beugratás volt, nincs köze az erősítő-kapcsoláshoz, az elvileg egy neont ütemre villogtató panel. Sajnos csak most jutott eszembe, hogy egy ilyet is kaptam és egy dobozba került az erősítővel.
Kis hamis!
Egyébként nagyon élveznék hasonló kérdést valamelyik PH játékban.
Gondolom ide volt kötve a két hátsó hangszóró vezetéke.
Ez a legvalószínűbb, mert tiszta ügy: nagyáramú (keresztmetszetű) vezetékek, és nem lehetnek bemenetek semmi szín alatt árnyékolás nélkül, távol a bemeneti (potenciométeres részektől, meg aztán úgy néz ki van logika a szálak színválasztásában is, itt meg egyátalán.
Ugyanakkor, ha én terveztem volna talán nem oldottam volna kétféleképpen meg az első és a hátsó hangszórók bekötését.
Én bizony beetetném árammal.
...szaktudás...
Egyszer majd beszélgetünk erről, ha sor kerül rá.
-
PH-User
addikt
válasz
Lompos48
#10282
üzenetére
1. - Igen! (A kéket és a pirosat összekötni, oda megy a +12V, a fekete a föld.)
2. - Igen!
3. - Igen!
4. - Igen!
5. - Ezeket nem tudom én sem, hogy mi a szerepük
6. - Igen! Ez a teljesítményfokozat, rajta egy TOSHIBA TA8210AH 2CH végfok IC
7. - Bocsi, ez beugratás volt, nincs köze az erősítő-kapcsoláshoz, az elvileg egy neont ütemre villogtató panel. Sajnos csak most jutott eszembe, hogy egy ilyet is kaptam és egy dobozba került az erősítővel.
Ezen dolgok tudatában vajon mi lehet a zöld-zöldfeher, fekete-feketefehér 4 vezeték
Egyébként köszi, frankó a szaktudásod!
Szerk.: Áh, tudom mi lehet! Az autós erősítőkön szokott lenni kétfajta bemenet, egy pár RCA és egy másik 4 pines technika. A 4 pines a régebbi autórádiók miatt van, hogy ha nincs rajtuk RCA kimenet, akkor pl. a hátsó hangszórók két csatornáját lehet oda bekötni.
Lehet, hogy jól gondolom?
Ennek ez a 4 pin-je volt használva, mert már szigszalagozva volt a vége...
Gondolom ide volt kötve a két hátsó hangszóró vezetéke. -
Lompos48
nagyúr
válasz
PH-User
#10280
üzenetére
Egyre jobb feladványok jönnek. Lépésről lépésre közelítsünk. Nem minden tiszta, ahol nem az kérdezek.
1. A fekete-kék-piros konnektor a kocsiba megy táplálásra, piros a plusz a kábelen és biztosítékon át bal lap, majd jobb is. A fekete a mínusz. A kéket slusszkulcs utáni plusznak nézem .(???)
2. Bal lap felső piros-fekete csatolójába jönnek a hangszórók.
3. 6 eres színes kábel a bal lapból a jobbik![;]](//cdn.rios.hu/dl/s/v1.gif)
lapba, ahol a megfelelő konnektor van.
4. A teljesítménytranzisztorok vagy egyebek gondolom a hűtő hátsó felén lehetnek.
5. A zöld meg fekete párról egyelőre gőzöm sincs.
6. A jobboldali lap valahogy a teljesítményfokozaté, mert az a 4 párhuzamos izé végfok áramvisszacsatoló teljesítmény ellenállásoknak néz ki.
7. Továbbá abszolúte gőzöm nincs a barna lap szerepéről. Lehet a teljesítményfoké, mert azt bekötni a 4 ismeretlen (2 zöld meg 2 fekete) szál nem nagyon elég...Nna, brain-storming! Licitál még valaki?
-
Lompos48
nagyúr
-
tzsolesz
nagyúr
válasz
Lompos48
#10277
üzenetére
Most festem feketére az egészet.
A magnót úgy ahogyan van beleültettem egy régi lemezjátszó hangfalába (az a féle, ami tetőül is szolgált rajta).
Csúnya sárga műanyag. Na ez mellé tettem a kibelelt PC tápot. Hátulra tettem hangfal építéséhez való hangfalcsatlakozót (mondjuk most kimenet a szerepe, és nem be), egy RCA csatlakozót egy DVD lejátszóból szedtem ki, amúgy pont jó mert csavarozható, tehát szerelhető típus. Előre egy főkapcsolót (a PC-hez tartozott ez is, amiből a táp való), egy piros ledet, és egy hangerő szabályozó potit.A teteje 1,8-as pozdorjából van, amit külön talpakra csavaroztam, úgy hogy rá lehessen szerelni a dobozra. Tehát készitettem 4 db fenyőlécet a megfelelő méretre, beleállítottam a négy sarkába a doboznak, és oldalról belefogattam facsavarral. Majd erre került a tető. A ventilátort 5V-ra kötöttem benne, és szellőző lyukakat is fúrtam a pozdorjára. Így van megfelelő szellőzés.
-
Lompos48
nagyúr
válasz
PH-User
#10273
üzenetére
Én utoljára ipari alkalmazásban ilyenbe kódoltam be a folyamatüzeneteket "futóújságként" Hewlett Packard LED-es mátrix kijelzőre. Előtte (húsz éve?
) dallamcsengőbe a melódiákat. Mindkettő elég komoly elektronikát kért maga köré.De nagyon sokmindenre használható, ahol sok kódot kell elraktározni. Mindenképp előnyös számítástechnikában 120ns hozzáférési idővel és 5uA nyugalmi árammal egyetlen tápról.
-
Lompos48
nagyúr
válasz
tzsolesz
#10271
üzenetére
Az ellenállást miért kell kikötnöm?
Csak azért, hogy ne keveredjenek a dolgok az előző fokozatokkal. Vagy megszakítod az előbb már jelzett konnektornál.
Plusz kérdés: Mivel tudnék neki nagyobb feszt adni? Egyáltalán elég neki egy régi AT-s PC táp 12V-os ága? 8A max.
Másik, nagyobb feszültségű táppal. A 12V/8A elég neki számítás szerint. Tegyél rá azért még valami szűrést, mert a PC tápok nem a legtisztábbak.
Puffert hiába teszel rá, nem nő tőle a feszültség.A 14,4V-ot természetesen bírja, az adatlapban is minden mérési adat ezen az értéken van "specifikálva". Egyébként egy színig töltött jó 12V-os autóakkunak ez a feszültsége.
-
tzsolesz
nagyúr
Az ellenállást miért kell kikötnöm.
Közben az eredeti LINE IN nem jött be, nem szól, nem tom miért, és rákötöttem a C1518, 1519-re a bemeneteket, szól (majd nem ugyan az amit Jani mondott).
Ugye közben szétszedtem már reggel, de úgy rémlik, hogy tegnap is ide tettem(van már rajta egy két tákolt forrasztás ). Nekem így elég. Nem szól jobban a legelső megoldástól, csak én hallottam úgy. Asszem marad.
Plusz kérdés: Mivel tudnék neki nagyobb feszt adni? Egyáltalán elég neki egy régi AT-s PC táp 12V-os ága? 8A max.
Tegyek még rá vagy 5000microF kondit puffernek? 14,4V-ig bírja a magnó? -
Lompos48
nagyúr
válasz
tzsolesz
#10267
üzenetére
Még valami(k)
Adatlap szerint: egyébként nézd meg [link]
HIGH OUTPUT POWER CAPABILITY:
2 x 40Wmax./4Ω
2 x 35W/4Ω EIAJ
2 x 35W/4Ω EIAJ
2 x 25W/4Ω@14.4V, 1KHz, 10%
4 x 7W/4Ω @14.4V,1KHz, 10%
4 x 12W/2Ω @14.4V, 1KHz, 10%De ha még akarsz néhány Wattot nyerni, akkor tápláld 14V-ról (14.4 max),ha már nem így van, de ezt ne lépd túl.
És még valami: ne erőltesd nagyon azt a 15 kHz-et. Majd kijön belőle, ami kijön, az adatlapi görbék a frekvenciamenetről csak 10kHz-ig vannak megrajzolva. Nem véletlenül, és ott is lefelé görbülnek már.
-
Lompos48
nagyúr
válasz
Jancsi
#10268
üzenetére
Kapcsolási rajz, második oldal AF-AMPLIFER rész, R1640, R1642 és R1650, R1652 5,6k-s ellenállás kiforraszt, a ott be tudod kötni a jelet.
Természetesen úgy gondoltam, hogy a konnektornál megszakítja a kapcsolatot.
Az 56 pF kondikat nem venném ki, hangfrekvencián nem módosítanak a jelen. -
Jancsi
aktív tag
válasz
tzsolesz
#10265
üzenetére
Kapcsolási rajz, második oldal AF-AMPLIFER rész, R1640, R1642 és R1650, R1652 5,6k-s ellenállás kiforraszt, a ott be tudod kötni a jelet.
A 15kHz fölé szeretnél menni akkor C1640, C1641 C1650, C1653 4,7uF-os elektrolit kondenztorokat lecseréled, MKT vagy MKP-re, illetve C1645, C1646, C1647 C1648 56pF-os kondenzátor eltávolítod, vagy csökkented az értékét. ( eltávolítva elképzelhető, hogy gerjedni fog az erősítő ) Egy ilyen erősítőtől ne vár audiophile élményt, általában még mély és középtartományban elmennek, de a magasaik nem a legjobbak.
8 Ohm-on maximum 9W teljesítményt tud leadni, 12V-os tápfesz mellett.Szerk.: Addig szöszömötöltem a kapcsolásirajzzal, hogy megelőztek
-
tzsolesz
nagyúr
válasz
Lompos48
#10266
üzenetére
Gyerek voltam még, amikor mindig rámszóltak, ha azt mondtam, hogy akarom/akarok azzal, hogy úgy illik mondani, hogy szeretném/szeretnék...
Ez csak eszembe jutott...Bocsánat, nem direkt volt. természetesen nem úgy értettem, ahogyan írtam. Szeretném.
Mindjárt megnézem mit ad. Mi van ha nem jó?
-
Lompos48
nagyúr
válasz
tzsolesz
#10265
üzenetére
Gyerek voltam még, amikor mindig rámszóltak, ha azt mondtam, hogy akarom/akarok azzal, hogy úgy illik mondani, hogy szeretném/szeretnék...
Ez csak eszembe jutott...
Na szóval a magnó:
Mégis az első megérzésem volt igaz, digitálisan van vezérelve a hangerő és nem egyenfeszültséggel. Mindent az az AF-Controller végez. Egyébként nagyon klassz cuccnak néz ki, én is találnék szívesen egy ilyet, padon.
A hasznos audiójel az X3806 konnektoron érkezik az alaplapra:
LINE_IN_L pin 12
LINE_IN_R pin 13
NF_GND pin 4Én ide kötném a potenciómétereket, (jelek a potméterek felső kapcsaira, csúszka a jelzett pin-ekre, potméterek alsó vége a testre).
Hangszínhez nincs semmi ötletem, a rajzban sem, de a kezelőszervek között sem találtam semmi erre utalót. Lehet felületes voltam.
Én magam részéről megtartanám az eredeti hangerőszabályozást, valahogy kigépészkedném a gombokat az új dobozomra.
...lehetne ebből 4x25-ból 2x35W-ot készíteni további hídkapcsolással?
Nem! Egy hídkapcsolás teljesen kimeríti a teljesítménynövelési lehetőségeket.
Nincs hogy összeadni például az elülső és hátsó csatornák teljesítményét, csak 2 hangszóróval.
-
tzsolesz
nagyúr
válasz
Lompos48
#10258
üzenetére
Holnap megnézem a cucc nevét pontosan. Most benne a dobozban, és elég macerás szétszerelni.
A hangfalak normálisan vannak bekötve, a gyári csatlakozón vannak. Most nem szól egyébként a szürke, és fehér, csak a zöld, lila páros szól, de ezek szerint jól hallom, hogy nem ugyan az a teljesítmény van jelen. lehetséges ez? úgy emlékszem reggel jobb volt a kimenő teljesítmény. Nem kapná meg minden bemenet a jelet?
A poti egy hangerő szabályozó volt egy PC szett hangszínszabályozó moduljáról, racsnis, holnap csere lesz két TESLA 280n 10K potira, asszem azzal próbáltam még akkor amikor megtaláltam a két másik pontot, és nem emlékszem arra, hogy azzal is rosszalkodott volna, csak hát abból kettő kell, és nem akartam vele kínlódni.Bónusz kérdés: lehetne ebből 4x25-ból 2x35W-ot készíteni további hídkapcsolással?
Úgy már 8ohm-on is elfogadható teljesítménye lenne. ( ) -
PHM
addikt
válasz
tzsolesz
#10257
üzenetére
"Biztos, hogy a bemenő pont megváltoztatása nincs hatással arra, hogy esetleg már nem hídban van?"
Lompos48 kolléga magyarázatához még hozzátennék annyit, hogy
ha a hangszórót a kimenet és a test közé kötöd, azon egyenáram is fog folyni.
Az pedig nem tesz jót sem a végfoknak, sem a hangszórónak.
Tehát vagy az eredeti bekötést alkalmazd, vagy köss a hangszórókkal sorba
1-1 1000-2200 mikrós kondit. -
Lompos48
nagyúr
válasz
tzsolesz
#10257
üzenetére
Közben találtam másik pontokat is a lapon, most már ki van iktatva az előerősítő, és a hangszínszabályozó is. Így már lehet szabályozni is.
Még keresgélj, mert kell olyan pont(ok)nak is lenni, ahol a szabályozások éljenek,
Meglepődtem, hogy milyen szépen szól.
Manapság a kéznél levő alkatrészekkel nehéz már rossz erősítőt építeni.
Az van, hogy szépen megy a szabályozás egy 50K-s sztereo potival, de az út 8/10-énél túl szinte dublázza a jelet.
Gondolom tudod hogy hangerőszbályozáshoz logaritmikus potméterek kellenek az emberi fül jelleggörbéje miatt.
Egyébként még mindig csillapít kb. 15Khz felett ha nincs teljes hangerőn
Ha te 15 kHz felett még csillapítást érzékelsz nagyon jól állsz fül dolgában. (most meg kellene kérdezzem hány éves vagy...
)Biztos, hogy a bemenő pont megváltoztatása nincs hatással arra, hogy esetleg már nem hídban van?
De igen. Hídkapcsolásnál 2 azonos erősítő kapja tulképp ugyanazt a jelet, csak ellenfázisban azért, hogy a kimenetekkel egyszerre tudja szanaszét cibálni a hangszórót. A hangszóró nem kimenet és test hanem 2 kimenet között van "etetve".
Továbbra is kötöm az ebet a karóhoz: mi a cucc típusa, hátha kerül hozzá rajz? -
tzsolesz
nagyúr
válasz
Lompos48
#10253
üzenetére
Működik igen.
Közben találtam másik pontokat is a lapon, most már ki van iktatva az előerősítő, és a hangszínszabályozó is. Így már lehet szabályozni is.

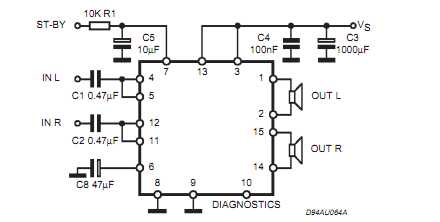

TDA7375 van benne kettő, amik külön külön hídba vannak bekötve. Így nagyjából darabja 2x25W-ot képes leadni, az az 4x25W körül van a cuccos.
Meglepődtem, hogy milyen szépen szól.
Most adódott még két kérdésem. Nem akartam már este kinlódnio vele, így majd holnap kipróbálok még egy 10K-os potmétert. Az van, hogy szépen megy a szabályozás egy 50K-s sztereo potival, de az út 8/10-énél túl szinte dublázza a jelet. Az előző útján meg alig ad rá valamit, vezérli, csak hirtelen nő meg azt érzékenysége. nem vadul, csak idegesítő. Lehet hogy egy 10K-sd potival jó lesz, csak az a baj, hogy abból két mono van. Nah de sebaj.
Egyébként még mindig csillapít kb. 15Khz felett ha nincs teljes hangerőn, ez már nem olyan vészes mint régen volt, de hallható még mindig. azelőtt egyáltalán nem volt magas.
Másik kérdés, attól függetlenül, hogy ugye most nincs úgy meghajtva (előfok hiánya, bár így is tudom torzításba vezérelni), mintha halkabb lenne, illetve mintha korábban kezdene el "kapkodni" azóta amióta így van.
Biztos, hogy a bemenő pont megváltoztatása nincs hatással arra, hogy esetleg már nem hídban van? Én úgy gondolom, hogy végei vannak összekötve, vagy nem, már mint az IC-nek? -
-
mezis
félisten
válasz
tzsolesz
#10252
üzenetére
Üdv.!
Nem reménytelen a potméteres szabályozás. Próbáld meg leolvasni az IC-k típusát. Lehet, hogy találsz olyat, ami kimondottan több csatorna feszültséggel vezérelt szabályozására szolgál.
(Nekem volt egy marathoni mérkőzésem egy Creative T7700-as, 8 hangszórós szerkezettel. A vezetéken lógó hangerőszabályozó csatlakozódugójánál volt egy nevetséges földzárlat, pontosan a szabályozó feszültséget sikerült lenulláznia.) -
Lompos48
nagyúr
válasz
tzsolesz
#10252
üzenetére
lenne egy problémám.
Ez tényleg az.
...ahol megtaláltam a búgó hangot (asszem ez a rádiós vezérlése), oda kötöttem a bemenetet.
Hát valószínű, hogy olyan pont több is van/lehet benne. Én előbb kipríbálnán, hogy eredeti szerepkörben működik-e. Tehát betáplálva 12V-tal működik, mint autórádió, beleértve hangszín meg hangerő. Ezzel kiküszöbölöd azt, hogy valami hibája lenne. Ha jó, akkor kellene keresni egy kapcsolási rajzot, abból pedig kispekuláljuk hova kellene jelet bekötni. Nem hiszem, hogy egyszerűen potenciómétert kötve elé menni is fog, ezek általában digitálisan vezérlik a bemeneti jel szintjét/csillapítását.
Egyébként kapcsolási rajzot a típus ismeretében lehet(ne) keresni. -
tzsolesz
nagyúr
Sziasztok.
lenne egy problémám.
Találtam a padon egy Blaukpunt autós rádiót, ami 4x25W-os 4ohm-on. Készítettem belőle egy tákolt szobai erősítőt.
Úgy kötöttem be, hogy ahol megtaláltam a búgó hangot (asszem ez a rádiós vezérlése), oda kötöttem a bemenetet. Érdekes módon a hangszínszabályozója megy a magnónak, de a hangerő szabályozója nem. Illetve azzal csak a rádióra adom a hangot, így le is vettem teljesen. (amúgy ezek mind IC-és vezérlésűek, mikrokapcsolóval)
Na már most potméterrel megpróbáltam vezérelni a bemenetet, de lehetetlen. Semmilyen potméter nem jó hozzá. 10K, 50K, 250K, és ezek sok sok verziója, egyik sem működik.
Vagy abszolút nincs hang, csak a legvégén, csuma hangerőn, vagy van hang, de leveszi a magasat, és csak a végén adja rá, az összes bemenő jellel együtt.
Sőt néztem ellenállással, bármilyet odarakok, lefejezi a hangtartományt. Gondolom a potméteres hangerőszabályozást azonnak lőjjem is ki.
Olyat nem tudtam alkotni, hogy szépen 0-maximumig szépen szabályozza a bemenő jelet.
Mi a megoldás?
Nincs külön hangerő szabályozó kapcsolás? Vagy nem tudtok nekem készíteni egyet?
Keverőt ezért nem nagyon szeretnék építeni, mert annyit viszont nem ér az egész. -
Jancsi
aktív tag
Összeszerelésnél nem gond, ha csak egyik lábát tudod melegíteni egyszerre, kiszedésnél annál inkább.
Megkened folyasztószerrel a pad-et, oda illeszted az alkatérsz, majd egyik lábát odaforrasztod, fontosabb hogy az ón legyen vékony mint a hegy. A gyári heggyel gond nélkül lehet dolgozni 1206-os alkatrészekkel. Csinálhatod úgy is, hogy előre megónozod a pad-et, akkor ónnal már nem kell vacakolni, csak odateszed az alkatrészt a csipesszel és megmelegíted a pad-et.PH-User
Ha csak otthonra kell, és még kezdő vagy elég egy [SMA 050]. Ha van egy felesleges notebook töltőd akkor elég magát a pákát megvenni kb 2k-ért, 19V-ról használható.
A forrasztó mellé mindenféleképpen vegyél folyasztószert és ónszívó szalagot. Nagyon hasznosak tudnak lenni, ha összeragad két láb, vagy le kell tisztítani a felületet.
A vékony hegy mellé célszerű beszerezni egy ilyet is [link], ha IC-t kellene beforrasztani, vagy durvább munkákra. SMD-zni végülis megteszi a gyári hegye is alkalomszerűen 0805-ig, de egy hegyesebb jól jön, ha több alaktrészt kell beültetni. -
Lompos48
nagyúr
Tulajdonképpen az SMD alkatrészeket a gyártási folyamatban nem pákával, vagy hasonló szerszámmal forrasztják. Ellenben alkatrészek kiszereléséhez, újnak a beforrasztásához már legtöbbször elfogadható. A "3D" geometria, mint eredmény talán nem mindig tragédia. Na, mondjuk: nem szép. De vannak kissé nagyobb teljesítményű cuccok, amiktől a hőt bizony a NYÁK vezeti el (lásd tranzisztorok, IC-k stb). Itt ellenben egy rossz forrasztás már fatális lehet. Ez csak egy példa. Ide jön aztán a profi forrasztó "station", ami (nagyon) forró levegővel, folyékonyító (??!) pasztákkal stb operálnak. Ezek nem feltétlenül szükségesek egy alkalomszerű javításhoz, de mindennemű hozzápiszkálást elűbb alaposan végig kell gondolni.
-
mezis
félisten
-
Lompos48
nagyúr
válasz
(Bundás)
#10242
üzenetére
Végülis: ... einen hochwertigen NiCd-Akku mit 6V / 1,4... . Ez őurasága. Tehát töltsd NiCd módban.
Ami a NiCd vagy NiMH akkuk töltését illeti, annak nagyon nagy irodalma van. Nem mennék bele részletekbe. Töltőáram, feszültségnövekedés, töltési görbe inflexiós pontja, hőmérséklet azok, amiket figyelembe vesznek a profibb töltőknél. Ha kíváncsi vagy akkor rengeteg dokumentációt találsz a neten róla. -
Lompos48
nagyúr
válasz
(Bundás)
#10237
üzenetére
Végülis részben visszakozom. Tényleg írnak NC-képp a NiCd és NiMH akkukról is (hogy ne mondjam, hogy autóakkuról is). Tehát inkább tisztázásig maradjon a kérdés nyitott. A második gyanús info a "csepptöltős". Ezt nem nagyon használják egyiknél sem. Azaz igen, az autóakkuknál!
Újraidulásnak jó volna egy plusz adat: nincs meg véletlenül az akku pontos típusa? -
Lompos48
nagyúr
válasz
pc-user
#10233
üzenetére
Kissé kihegyeztem, de csak azért, hogy tudd mi a legrosszabb, amire számíthatsz. Tizenannyi éve történt meg velem egy kicsi 43 cm átlójú kínai TV-vel. Interneten talált sortrafó ára egy hasonló készülék (second hand) 85%-a körül kóstált. Sikert, hátha szerencsésebb vagy!
-
Hujikolp
őstag
válasz
pc-user
#10231
üzenetére
Ha tudsz feltenni képet róla, az sokat segíthetne. Akár külső, akár a belsőről. Természetesen áramtalanított állapotban szabad levenni a búrát, akkor sem ajánlatos semmihez házzá érni, mert kóbór feszültség benne maradhat, és az kellemetlen tud lenni.
Vannak nekem otthon régebbi tv belsők, alkatrészek, képről lehet, hogy felismerném, hogy haladt át a kezemen és lenne alkatrész hozzá. -
Lompos48
nagyúr
válasz
pc-user
#10231
üzenetére
Kérdés, hogy mennyire öreg a TV, meg hogy mi romlott el benne, mert az ebben az esetben nem jósolható meg. Ha a Hujikolp jóslata jönne be, az szomorúbb, mert egy nagyfesz. sortrafó egy régi készüléknél, kerülhet akár annyiba, mint egy másodkézből vett régi TV. Ez a legrosszabb. Ha csak egy tranzisztor, akkor sokkal olcsóbb, de függ a szervízes szaki becsületességétől is.
Hátha valaki tud biztatóbbat írni neked. Rossz ez így újév küszöbén. -
-
-
#10226
moha21
veterán
Speeedfire
#10192
moha21
veterán
válasz
Speeedfire
#10192
üzenetére

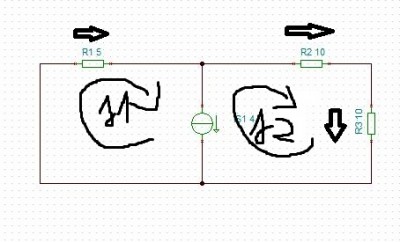

Így nem kell fotózni, itt lehet váltakozó áramokat is számolni.
-
Jancsi
aktív tag
válasz
atesss
#10188
üzenetére
Kell minden szegmens meghajtásához 1, hogy ne a mikrokontroller kimeneteit terheljük akár 7 x 5-10mA-el.
A kijelző kiválasztáshoz azért csináltam két tranzisztoros meghajtót, mert így nem gond ha nagyobb a kijelző tápfeszültsége mint a mikrokontrolleré. Azonos tápfeszültség esetén az NPN tranzisztort el lehet hagyni és akkor fordított logika szerint kapcsol majd. A PWM-nél szintén ugyanígy.
Nem tudom mekkora árammal szeretnéd meghajtani a kijelzőt, de szerintem a BC337/BC327 páros bőven megteszi.
Dobozból vegyél egy ablak nélkülit és vágass rá valahol egy ablakot, még olyan szépnek sem kell lenne a vágásnak, ha teszel elé egy sötét plexit valahogy így.
A gomb nem gond, a belső felhúzó ellenállásokat használva lényegében csak be kell kötni az I/O láb és a föld közzé a gombot, 3 db elég is lesz.
Tápnak szerintem megteszi egy 5V-os párszáz mA-es telefon vagy MP3 lejátszó töltő. Áramszünet esetére pedig ott lenne egy 9V-os elem, vagy 3-4db ceruza. De mivel a kijelző aránylag sokat fogaszt elemes üzemre váltáskor érdemesebb lenne, csak időnként felvillantani. ( akkor talán nem merül le még ébresztés előtt) -
#10210
moha21
veterán
Speeedfire
#10209
moha21
veterán
válasz
Speeedfire
#10209
üzenetére
A 4 A áramgenerátor az fix! Ahhoz viszonyítsd a többit. Próbáltam lefotózni a számolást, de nagyon rossz a telefon minősége.
-
#10209
Speeedfire
félisten
moha21
#10201
Speeedfire
félisten
válasz
moha21
#10201
üzenetére
A feszültség értékek megfelelőek, csak az előjelek nem.
Középen ugye a 4A-es generátor, jobbra sorban 2 10ohmos ellenállás, balra meg egy 5 ohmos.
Áramosztóval.I 10ohm = 4*5/5+20=0.8A
I 5ohm = 4*20/5+20=3.2ACsak nekem valami miatt ezek az értékek pozitívak.
Miközben itt irogatok, azt hiszem rájövök arra is, hogy a legtisztább az ha felírom az áramosztás/feszültségosztás után a csomóponti potenciálokat/hurok feszültségeket. Az megmondja nekem pontosan, hogy melyiknek milyen az előjele.
Lompos48: Igen ezzel tisztában vagyok, kiszámolom őket, csak az előjelekkel van a gond. A végén meg nem mindegy, hogy
U1= 5+10=15 vagy U1=5-10= -5
De szépen lassan kialakul. Még pár példa és rá is térhetek a szinuszos hálózatokra.
-
#10205
Lompos48
nagyúr
Speeedfire
#10194
Lompos48
nagyúr
válasz
Speeedfire
#10194
üzenetére
Elkaptál! Életemben nem tanultam szuperpozícióról. Az ilyen példákat kizárólag Kirchhoff törvényeivel számítottam/-tuk. Egyébként a szuperpozícióra rákerestem és így, jó néhány (nagyon-nagyon sok
) évvel tanulmányaim befejezése után a véleményem az, hogy: le a kalappal. Bevágom ide, bár nem hiszem, hogy ne tudnád.1. Az adott áramkörökben egy generátort meg kell hagyni, a többi generátort helyettesíteni kell. Az áramgenerátorokat szakadással, a feszültséggenerátorokat rövidzárral kell helyettesíteni.
2. Az így készített áramkörökben ki kell számolni a generátorok által létrehozott részfeszültségek, részáramok értékét. Minden generátorral meg kell ismételni.
3. A végeredményt megkapjuk az egyes részeredmények előjeles összegeként. Iránnyal rendelkező mennyiségnél az előző áramkörökben kiszámolt értékek összeadásánál, ha az egyik érték az eredetivel ellentétes irányba mutat, akkor azt kivonni kell belőle. A lineáris mennyiségek így kiszámíthatóak, a nem lineárisakat pedig ezekből meg lehet állapítani. -
#10201
moha21
veterán
Speeedfire
#10199
moha21
veterán
válasz
Speeedfire
#10199
üzenetére
Nekem 1,91 A jött ki a 10 ohm-os ellenállásra, bár elég ittas vagyok. :S
Ja és ez az áram " lefelé megy".A többit már gyerekjáték kiszámolni. Holnap józanon átnézem alaposan.
(#10200) pohár : írta is, hogy szuperpozícióval csinálja.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
) dallamcsengőbe a melódiákat. Mindkettő elég komoly elektronikát kért maga köré.
Ott van a TCA 730/740 család, ami pont az egyenfeszültségszinttel történő hangerő/balansz/hangszín szabályozásra találtak fel. Régi készüléknél nagyon valószínű. Anno én is használtam, a mai napig megvan.
Igaz, működik.
Újraidulásnak jó volna egy plusz adat: nincs meg véletlenül az akku pontos típusa?
Amiket találtam annak a direkt árama kevés volt
) évvel tanulmányaim befejezése után a véleményem az, hogy: le a kalappal. Bevágom ide, bár nem hiszem, hogy ne tudnád.
Új hozzászólás Aktív témák
ekkold- Bomba ár! HP Elitebook 850 G8 - i5-11GEN I 16GB I 256GB SSD I 15,6" FULLHD I Cam I W11 I Gari!
- BLUESUMMERS NVMe SSD adapter
- Bomba ár! Lenovo ThinkPad X250 - i5-5GEN I 8GB I 128GB SSD I 12,5" HD I Cam I W10 I Garancia!
- ÁRGARANCIA!Épített KomPhone Ryzen 7 5800X 32/64GB RAM RTX 4060 Ti 8GB GAMER PC termékbeszámítással
- BESZÁMÍTÁS! Gigabyte H610M i5 12400F 32GB DDR4 512GB SSD Intel ARC A770 16GB Rampage SHIVA 650W
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
