CPT.Pirk
Jómunkásember
And, és Lompos48:
Mindenképpen lesz váltás a kis és nagy freki mérése között, szoftvareben. Az alkatrésztemetőben ezt analóg frekvenciamérő (frekvencia - áram átalakító), és analóg multiplexer oldotta meg, 2 külön kvarccal.
A bemeneti fokozat erősítője mivel fix 35dB erősítésű, így hamar túlvezérlőik, és ez miatt négyszögesíti a jelet, ami aztán megkap egy Schmitt.

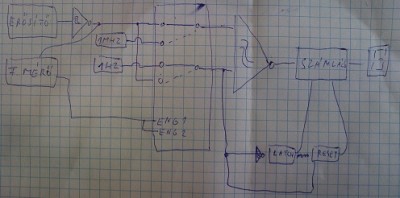

Ez (a rettenetes skicc) volt a működési vázlata a temetőnek.
Ez volt az első fele az áramkörnek: [link] Ez pedig a második: [link]
Az első rész kicsit kusza, annak nem én voltam a rajzolója.![;]](//cdn.rios.hu/dl/s/v1.gif)
Nyákot csinálni elég nagy szopás volt hozzájuk. Végül elfogadták, mindketten kaptunk rá 4-est.
A pontosság kérdésére nem tudom még a választ, szerintem nem lesz olyan véresen komolyan véve. Viszont akár megépíteni sem lenne rossz egy ilyen uC-s dolgot. Hmm, bár legszívesebben egy hatalmas, asztali frekimérőt csinálnék, ami minden számjegye egy szép nagy nixie cső. De szép is lenne.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#10696
üzenetére
Pár apró megjegyzés:
A táplálás megoldását hagy későbbre, amikor nagyjából körvonalazódik, hogy mennyit eszik a kütyü. A 9V-os elem nagyon kis kapacitású, gondolkozhatnál pár 1.5V-os akku használatán.
Mégha négyszögjelet is mérsz elegáns lenne, ha előtétnek alkalmaznál egy szélessávú limitáló erősítőt (ami - ugye - négyszögesít) és ezzel lehetővé tennéd akár szinuszos vagy egyéb jel mérésére is.
Az And által említettek nagyon meggondolandóak. Változtatható időalapban gondolkozva esetleg tördd a fejed automata sávváltásban, amit a software vezérelhet. Nem egyszerű! -
And
veterán
válasz
CPT.Pirk
#10696
üzenetére
Első körben: jó.
"szóval majd írok programot C-ben, meg esetleg assemblyben, ha szükség lesz rá."
Ja, csakhogy abban lesz a lényeg, mivel a hardver elég egyszerű. Két megjegyzés: az egyik, hogy alacsony frekvenciát pontosan mérni közvetlen frekvenciaméréssel nem lehet, mivel pl. 1 másodperces kapu- (mérési-) idővel a mérés felbontása 1 Hz lesz. Nagyobb felbontást csak az impulzusok periódusidejének mérésével kaphatsz. A másik, hogy 10^(-5) - vagyis 10 ppm - pontosságot házilag elérni csak pontos kalibrálóműszer meg esetleg hőmérsékletre stabilizált kvarcoszcillátor segítségével lehet. Ennél ugyanis a boltban kapható kvarckristályok szokásos alappontossága is rosszabb, minimum 20..30 ppm. -
CPT.Pirk
Jómunkásember
Lesz nekem egy félévi feladatom, egy hordozható frekimérő tervezése úgy cakum pakk. Nem idegen a dolog, hagyományos alkatrészekkel már terveztünk egyet, az igazi alkatrésztemető volt.
Most uC-t felhasználva kell csinálnunk, szóval majd írok programot C-ben, meg esetleg assemblyben, ha szükség lesz rá.Paraméterek: tudjuk, hogy négyszögjelet kell mérni 0-5V, 0.1Hz-1MHz, 10e-5 pontossággal, szal elég csak erre készülni.
Egyenlőre azt találtam ki, hogy mivel kézi műszert kell csinálnom, 9V-s elem lesz a tápforrás, lesz egy komplett erősítő fokozat a korábbi projectből, ami kb. 2-3MHz-ig működik, és 30-40mV körüli jelből a kimeneten már meghajt egy Schmitt Triggert. Itt jön majd a uC, aztán valamilyen Lcd-s kijelzése lesz.
Vélemények? -
mezis
félisten
válasz
ati012
#10689
üzenetére
Üdv.!
A priviben küldött Bosch központi injektor vezérlővel kapcsolatban még az jutott eszembe, hogy a befecskendezés időtartamát alapvetően a lambda szondától kapott érték határozhatta meg (a motor fordulatszámon, gázpedál helyzetérzékelő potméteren kívül).
Ezen kívül még a beszívott levegő hőmérsékletét és a motor hőmérsékletét figyelte a mikroprocesszoros elektronika.
(Kb 14 évig használtam a Citroen BX 1.4i-met, ha van benne klíma meg kormányszervó, talán még most is Ővele közlekednék
) -
-
Lompos48
nagyúr
válasz
ati012
#10689
üzenetére
Bonyolult ügy ez, azt hiszem feladom, ha nem tudod meghatározni pontosan mit vársz el egy ilyen generátortól. Átfutottam a Tipo szervíz könyvét [link], és azonkívül, hogy természetesen nem mesélnek részleteket az injektorok vezérléséről, annyi minden van velük kapcsolatosan, hogy egyszerűen ijesztő. Próbálj megtudni még adatokat. Az még külön gond, hogy nem csak egy henger van, és az injektorokat össze is kell hangolni valahogy.
-
Lompos48
nagyúr
válasz
Lompos48
#10686
üzenetére
Lennének még szükséges adatok: minimális és maximális frekvencia (alapjárat és max. fordulatszám függvénye, de nem azonosak), kitöltési tényező (egy cikluson belül mennyit van ki- és bekapcsolva) meg a felvett áram is. Legrosszabb esetben egy típus is jó lenne, hátha abból kiderülnek dolgok.
-
ati012
őstag
De jó hogy megtaláltam ezt a topicot!
Egy kapcsolási rajzra és anyagszükségletre lenne szükségem!
Kellene nekem egy olyan kütyü, ami 12V-ról megy és megszakítható legyen, tehát pl.: villogjon a LED mint a Karácsonyfa izzón. Ezt kiegészítve lehessen szabályozni a villogás sebességét. Segítőkész szándékokat előre is köszönöm!
(off: nem LED-et akarok villogtatni).
-
Lompos48
nagyúr
válasz
CPT.Pirk
#10680
üzenetére
Én ezeket nagyjából tudom, bárcám is van róla. Egyedül a "minden fogyasztási helyhez" fogalmazáson akadtam fel, amit plafonvilágításnál feleslegesnek, értelmetlennek és költségesnek is tartok. Nem találtam meg az ajánlott dokumentációban. Egyébként minden konnektornál egyetértek vele. A világításnál csak "történelmi" motivációt találhatnék rá: ha még van valaki, aki emlékezne azokra a lámpafoglalatokra, amik ugyan a plafonról lógtak alá, volt rajtuk két oldalt konnektor is, egyenesen porcelán szigeteléssel.
-
CPT.Pirk
Jómunkásember
-
Lompos48
nagyúr
válasz
sörösló
#10678
üzenetére
A most érvényes szabály szerint minden fogyasztási helyhez oda kell vezetni a védőföldelés vezetékét, akár használjuk, akár nem!
A magyar szabványok/törvény szerint ez érvényes a világításra is? Kérdezem, mert azok rám nem "vonatkoznak".
Egyébként szenzációs összefoglalás, bármikor idézhető akármelyik amatőr villany(t)szerelő kérdésére.
-
sörösló
aktív tag
válasz
dabadab
#10674
üzenetére
NEFH : Nullával Egyesített Földelő Hálózat. Lényege, hogy a szolgáltatótól bejövő kábel csak fázis és nulla, vagy 3 fázisnál 4 vezeték, 3 fázis és 1 nulla, általában a régebbi bekötéseknél a nulla a vezetéktartó csupasz alusodrony. Az ilyen vezetőt PEN vezetőnek, PE-Protective Earth-Védöföldelés és N-nullavezető- közös vezetéknek nevezzük. Ezt aztán szétválasztjuk két vezetékre, nullára és védőföldre. Persze össze vannak kötve a betáplálás helyén, csak színben, esetleg nyomvonalban különböznek. A szétválasztás után a védőföldre rákötjük a telepített földelést, és elválasztva kezeljük! A szétválasztás után újra összekötni szigorúan tilos! Ha van telepítve FI relé, akkor az FI relén átvezetett üzemi áramot vezető fázis (vagy fázisok) és a nullavezető visszafolyó árama kioltja egymást. Ha a különvezetett védőföldelő vezetéken áram folyik (testzárlat), akkor az FI relé leold. A most érvényes szabály szerint minden fogyasztási helyhez oda kell vezetni a védőföldelés vezetékét, akár használjuk, akár nem! A védőföld vezetéke zöld-sárga színű, a nulla meg kék. Egy műanyag lámpatesten nincs is védőföldelés csatlakozó, de a zöld-sárga vezetőnek ott kell lennie. Esetedben valószínűleg valami régebbi szerelésről lehet szó, bár akkor is kék volt a nulla, legfeljebb a védőföldelés lehetett piros. Vannak aztán egyedi megoldások bőven, láttam már kültéri lámpát TV antennához való szalagkábellel is bekötve! Ha bizonytalan a nullavezető, akkor vagy valamilyen megbízható földeléshez kell feszültséget mérni, vagy szúrj le egy fémakármit valami nedves földbe. Fázisceruzát, vagy akármilyen "spéci" elektromos kütyüt felejsd el, használj bizonytalan helyzetben próbalámpát. Ha egy 5W-os izzó nem világít, akkor valszeg nincs feszültség. Persze érdemes kipróbálni a mérés előtt, hogy ahol van delej ott világít-e? Ha bizonytalan a nulla és a védőföld megkülönböztetése, akkor sajna csak hosszadalmas felderítéssel lehet egyértelműen tisztázni a helyzetet. Működni működik így is, csak esetleg valami hiba során derül ki, hogy nincs minden rendben. Horror volt esetemben anno, hogy egy társasházban elfelejtették összekötni a bejövő nullát a védőföldvezetővel, ami egy semmit nem érő földeléssel FI relé nélkül "védte" az életet. Ha bárhol akadt volna egy testzárlatos készülék, a ház összes fémburkolatú készüléke hálózati feszültség alá kerül!
-
PH-User
addikt
válasz
CPT.Pirk
#10669
üzenetére
Köszi az információt. Erre valószínűleg nem fogom használni, így elbontom.
Lompos: Lebombázom azt a részét mind a két oldalon, amit te mutattál a képen, de benne van a réz és nem tudom kibányászni. Szerintem ez ragasztva van. Gáz felett melegítettem, már a festék be is gyulladt rajta, odavágtam neki kalapáccsal, mégsem hullik szét. Lehet, hogy nem küszködök tovább vele.
-
dabadab
titán
"Mármint a védővezetőt a hálózati nullával?"
Igen.
Fix lámpa, amikor a régi levettem, nem néztem meg a vezetékeket, most meg itt állok tanácstalanul, hogy melyik a nulla meg melyik a védőföld. Random bekötöttem az egyiket nullának, úgy világított a lámpa, viszont fogalmam sincs, hogy ha a fázist a földdel kötöm össze, akkor is világít-e, meg egyáltalán, hogy miből tudom kisakkozni, hogy most jól kötöttem be vagy sem."A hálózat érintésvédelme NEFH?"
Az mi?"Van áramvédő-kapcsoló (FI-relé) a hálózatban?"
Legjobb tudomásom szerint nincs.
-
-
CPT.Pirk
Jómunkásember
válasz
PH-User
#10661
üzenetére
Csöves erősítőmben egy ilyennel csináltam meg az L-C szűrést a korábbi ellenállások ás kondik helyett. Frankón bevált.
Valamint pl. jó lehet egy kapcsi táp hálózati körébe, ha minden igaz, akkor sorosan a graetz elé, úgy pedig kilapítja a nagy puffer kondik töltésére jellemző nagy áramtüskéket. (azaz passzív PFC-t teszel a tápba, gyárilag is csak ennyi szokott lenni, ha passzív pfc-s egy pc táp,csak a helyszűke miatt kisebb méretű folytóval)
-
mezis
félisten
válasz
PH-User
#10661
üzenetére
Ellensúlynak, fémgyűjtőknek. Réz is van benne bőven, nem csak vas !
Ma már az 50 Hz-es búgás, vibrálás miatt 70000-100000 Hz-es fénycső elektronikákat szokás használni. Igaz, ez 40 W-os és kapcsolóüzeműben 20-25 W-osnál nagyobb teljesítményű ritka, de akkor inkább két 18 W-osat építenék be.
-
DuplaZso
aktív tag
Rögtön az elején szerk.: Des1gnR #10601 - éhez :
Heló !
Nem lehet, hogy ez egész véletlenül nem csupán trafó, hanem egy többkimenetű tápegység ?
Nehogy meglepetés érjen az üzembehelyezés alkalmával !Nehezen kivehető a képen az adattábla felsorolása, de amit én látok rajta az az, hogy:
1: váltó 22V 10A (18A???) a barnákon
2: egyen 12V 7A a sárgákon
3: egyen 34V 7A a feketéken
4: egyen mínusz 12V 0,5A a szürkékenA páronként egyforma színek használata persze ellentmond az egyenfeszültségnek, de a jó ég tudja...
Szóval a trafó kivezetésein kívül tartalmaz egyéb alkatrészeket is maga az egység ?
Esetleg egy "belső" fotót tudsz lökni a láthatóan csavarral összefogott, lemezbe pakolt alkatrészről ?Mert bár lehet, hogy számodra feleslegesnek tűnhet az aggályoskodásom, de nem ismerhetjük itt egymást annyira, hogy tudnánk ki mekkora "szakértelemmel" rendelkezik.
-
And
veterán
válasz
_ATi_1
#10653
üzenetére
Nem működik rendesen a kontrasztfeszültség nélkül. Igazából az egy vezérlőjel, és a megfelelő értéke még attól is függ, hogy mondjuk mennyi a környezeti hőmérséklet, vagy hogy egy- ill. kétsoros módba konfiguráljuk-e inicializáláskor az adott kijelzőt. Ebből a szempontból a fizikai kialakítás sem jelent sokat, mert némelyik egysoros kijelző logikailag kétsorosnak felel meg, pl. egyes 1x16 karaktereseket 2x8-asként kell kezelni. Ha a kontrasztot fixen GND-re vagy Vdd-re kötöd, a kijelző háttere ki fog ülni tök sötétre vagy világosra, a karakterek nagyon nehezen vagy egyáltalán nem lesznek olvashatók. Adott alkalmazásban, egy adott típusú LCD kontraszt-potmétere helyettesíthető két fix ellenállással (az osztó tagjainak összege ne haladja meg a 20..25kΩ-ot), de én nem spórolnék egy néhányszor tízforintos pici trimmeren, mert szívás lehet a vége.
-
_ATi_1
senior tag
válasz
Lompos48
#10649
üzenetére
Egy ilyenről van szó.
Épp egy összeszerelt áramkör hibakeresése folyik, és nem találom a hibát...Még ideiglenes állapotról van szó, mert a kontraszt szabályzó potméter nincs bekötve...
Des1gnR: Köszi, meglehet, hogy ez lesz a hiba oka, bár próbáltam 5V-ra emelve a láb potenciálját, de eredménytelenül. Illetve az eredmény fekete kockák a kijelzőn... -
Lompos48
nagyúr
válasz
#56573440
#10646
üzenetére
és az ájm szori vi misszd a pikcsör-el kommentálta.
Ez tetszett!
biztosíték van rajta,
Valószínű előtte. Mert ha rajta lenne, akkor az a termikus fajta lenne, ami melegedéskor már lép is, utána már nem kell találgatni, gondolkodni, hanem nyomás a tekercselő.
Ez mindenestől a szerencsésebb változat. -
#56573440
törölt tag
válasz
Lompos48
#10641
üzenetére
egy szűrőt kellett betenni, és ahhoz 380-ról 220-ra át kellett kötni. kimaradt a manuálból egy lépés... aztán rájöttünk. amperszag maradt ezt tény, melegedni nem melegszik, most néztem rá, a gyártó kóreában van, és az ájm szori vi misszd a pikcsör-el kommentálta. biztosíték van rajta, sok fontos dolgot nem hajt meg (kb egy mágneskapcsolót, asztal elektromágnes fékeket, ennyi) ha mégis feladja a harcot akkor újratekercseltetjük ofkorsz. köszi azért
-
Lompos48
nagyúr
válasz
Des1gnR
#10642
üzenetére
Kénytelen leszel betudni, mert egy nyitott npn tranzisztornál a bázis mindig egy kb. 0.7V-tal pozitívabb feszültséget lehet mérni az emitterhez képest.
A 11, 12 lábakat leválasztod a bemeneti feszültségről (plusz), aztán Zenerrel a testre, ellenállással vissza a pluszra. Nem tudom mit keres az R3 a bemeneti fesz. meg a kimenet között (a pici értékű ellenállás nem számít).
-
Des1gnR
őstag
válasz
Lompos48
#10639
üzenetére
Az ellenállással sem változott semmi
Itt a teljes rajz: http://nerolive.hu/ISIS%20Professional%20-%20ero.pdf. Akkor ezt betudom szimulációs hibának.
Akkor a bemeneten 46V körüli érték lesz ((34*1.41)-2) és akkor még a 11-12-es lábhoz teszek 1 36V-os zenert és ennyi. -
Lompos48
nagyúr
-
#56573440
törölt tag
az a vicc hogy 380-ról lett átkötve 220-ra a bemenete, de nem vettük észre hogy egy másik vezeték is megy be, és azon meg 380-at kapott. volt látható füst is, szerencsére nem vészesen. biztosíték rendben van, imádkozás azért megy minden este, mert a klinikánk röntgenjében van a történet, és most állt kb 1 évet, mert a gyártó nem jött rá a hibára
-
Lompos48
nagyúr
válasz
Des1gnR
#10638
üzenetére
Jó kapcsolás. Ha szentírásnak veszem az ellenállásértékeket, meg a 7.15V-os referenciafeszültséget az LM723-nál, akkor a kimenet (kiszámolva) 2.15-33.8V között változtatható. A minimum még csökkenthető esetleg az R2 csökkentésével, de kevés alkalmad lesz olyan kis feszültséget használni.
A szimulálási adatok valamiért hibásak. Olyan feszültségeket a tranzisztoroknál nem kaphatsz normális körülmények között. Azok ilyen feszültségekkel (kizárólag külön mérlegelve mindegyiket) nem rendekezhetnek. Mivel a rajz részleges, azt sem tudom, hogy az IC körül rendben vannak-e az értékek.
Következtetés: vagy a Proteus hibázik (ne kérdezd miért!) vagy esetleg nem korrekt a neki megadott kapcsolás.
Van még valami: az R7 a kimeneti áramot monitorizálja a védelem számára. Az ott kiszámolt (Proteus) értékek szerint nincs fogyasztás, azaz valami 0.2mA körüli, amit nem vennék figyelembe, mert a szimulálás hatodik számjegye nem mérvadó. Lehet szimulációs hiba, de megpróbálhatnád megismételni a szimulációt teszem azt egy 1A-t fogyasztó terheléssel (kimenetre kötni 8ohm körüli ellenállást). -
Des1gnR
őstag
-
mezis
félisten
válasz
#56573440
#10636
üzenetére
Ha füst nem volt csak bűz, akkor az impregnáló lakk forrósodott át nagyon.
Mindenesetre legyen rendben a biztosíték (semmi patkolás).Terhelés nélkül nem szabad melegednie, illetve az ilyenkori áramfelvételéből saccolhatod a veszteségét. (Cosinus fi) Állítólag van módszer a menetzárlat kimérésére.
-
mezis
félisten
-
Lompos48
nagyúr
válasz
Halley
#10620
üzenetére
1. A 190W-os fogyasztás a teljes és állandó kivezérlésnél jöhet össze. Nem hinném, hogy színuszjelet akarsz hallgatni teljes hangerőn.
2. A fali átalakítók (de lehet, hogy az asztali is, amit említesz) fázishasítással állítják elő a - fogjuk rá - 110V effektív értékű váltóáramot. Inkább termikus fogyasztóknak való (villanyégő, rezsó, kávéfőző stb) és annyi felharmonikust termelnek, hogy körülöttük az "audiózás" lehetetlen.
Még az inverterek közül is a bonyolultabbak/drágábbak, amik ilyen alkalmazáshoz használhatók.
3. Legegyszerűbb és legbiztosabb megoldás egy közönséges 110/230V-os tarnszformátor, aminek a névleges teljesítménye nem kell 200-250W-nál nagyobb legyen. -
Gyula84
veterán
válasz
Halley
#10620
üzenetére
Szerintem elégnek kell, hogy legyen a 200w-os inverternek esetleg kicsit nagyobbat. Azt semmi képp nem mondanám, hogy töbszöröse kell a 190w-nak.
(#10625) _ATi_1
Persze, de akkor sem hiszem, hogy az lenne a megoldás.(#10626) mezis
Mindegy, hogy mennyire, ha egy vasmagon van nem -
Lompos48
nagyúr
válasz
Des1gnR
#10621
üzenetére
Kapásból gyanús volt a kompenzáéó kondenzátor bekötése. Nincs mit keressen a potencióméter csúszkáján. Ez amit elsőnek láttam. Majd még nézegetem. De hogy ne unatkozz, vesd össze az alapkonfigurációval, ami az adatlapban található. Ez egyelőre egy 50V-os fix kimenetű változat.
-
Halley
tag
Sziasztok!
Van egy 110 voltos erősítőm.
Az felirat szerint(hátulján) 190W a fogyasztása.
Lehet kapni asztali ill. fali átalakítót vagy hívjuk konverternek 220volthoz.
Kérdés: elég hozzá egy 200w-os, vagy ha az említett feliratot vesszük figyelembe mindenképpen a 190w többszörösét kell hogy produkálja a vásárolandó készülék? -
Lompos48
nagyúr
válasz
Des1gnR
#10618
üzenetére

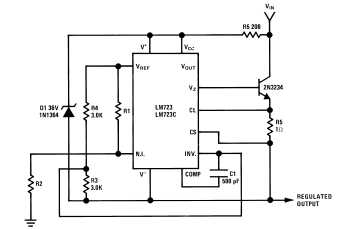

Igen, az a rajz szinte jó. A gubanc annyi, hogy az IC max. 40V-ot bír. Ezt a veszélyt elháríthatod, ha a 11, 12-es lábakat leválasztod a bemeneti pluszról és külön táplálod egy Zenerről, ami mondjuk 36V-os. Az előtétellenállást úgy számolod ki, hogy az IC saját árama max 4mA, és jó tudni, hogy kb mennyi lesz a bemeneti feszültség.
-
-
Lompos48
nagyúr
válasz
Des1gnR
#10606
üzenetére
Mintha 10A-t látnék a trafó címkéjén. Valószínű tudod, de figyelmeztetlek valamire. Igaz, hogy a 22V váltóból 22*1.41=31V lesz egyenirányítva, amiből még lejön ugye 1.5-2V az egyenirányítóhíd diódái miatt, Tehát szűrve ott lesz 29V a nagy szűrőkondi(ko)n. De arra figyelj, hogy a kondenzátor csak energiát tárol és nem ad hozzá. Tehát a maximális (trafó által megengedett) áramterhelésnél ez nem lehet több, mint az effektív érték, amiből ugyanúgy levonódik a 2 diódányi feszültség. Aztán a legjobb szabályzó is eszik még a feszültségből. Így kérdőjeles lehet a 0-24V kimenet megvalósítása. Ha meg a 24V kötelező, akkor inkább használnám a 34V-os szekundert, mégha a különbséget a szabályzó meg hűtőborda kellene is "megegye".
-
Des1gnR
őstag
-
Des1gnR
őstag
Sziasztok.
Van egy nagyon kis frankó trafóm, aminek a címkéjén ez látható: http://img151.imageshack.us/img151/6223/arielw.png
Olvashatóbban: http://img831.imageshack.us/img831/5985/sec123.png
Azt szeretném megtudni, hogy a 2-es és 3-as secundernél mi az a kis logó?
![;]](http://cdn.rios.hu/dl/s/v1.gif)
)
Fix lámpa, amikor a régi levettem, nem néztem meg a vezetékeket, most meg itt állok tanácstalanul, hogy melyik a nulla meg melyik a védőföld. Random bekötöttem az egyiket nullának, úgy világított a lámpa, viszont fogalmam sincs, hogy ha a fázist a földdel kötöm össze, akkor is világít-e, meg egyáltalán, hogy miből tudom kisakkozni, hogy most jól kötöttem be vagy sem.
Az mi?
