Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
CPT.Pirk
Jómunkásember
válasz
Daneeka
#8998
üzenetére
Valszeg a kékek és a zöldek összetartoznak. Szóval két zöld és két kék között azonos értékű, kis ellenállást fogsz mérni, kék és zöld között meg semmit. Ha a pirosokon mérsz, akkor meg a másikakhoz képest nagyobbat fogsz mérni.
Amíg ezek nincsenek meg, addig ne dugj be semmit a konektorba. -
Daneeka
senior tag
Vettem egy ilyet:
https://www.hqelektronik.hu/info/hu/trafo19vx2_150t.html
230VAC / 2x19VAC

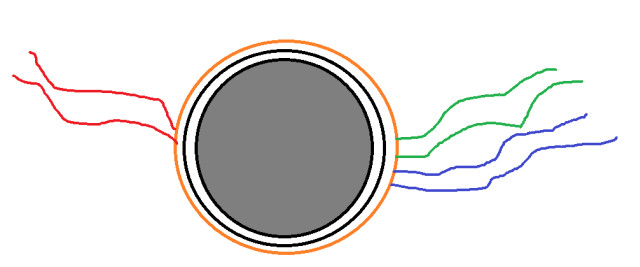

Így néz ki felülről:
Melyik szín mit jelent? Gondolom a piros a primer, de a két szekunder az színpáronként lehet vagy kék/zöld kék/zöld párosításban?
-
#8994
Ebit
addikt
szakalistvan
#8991
Ebit
addikt
válasz
szakalistvan
#8991
üzenetére
A magyar tervezésű hangfalak közül a legjobb.
-
#8992
PH-User
addikt
szakalistvan
#8991
PH-User
addikt
válasz
szakalistvan
#8991
üzenetére
Nagyjából sikerült kisilabizálni, hogy 12V-ról is üzemel. Alacsony fordulatszámmal, de nagy nyomatékkal! Kézzel nem bírom lefogni a motort.
Ezt akartam én is kérdezni, hogy a fúrót hogy tudnám ráfogatni?
-
#8991
szakalistvan
senior tag
PH-User
#8987
-
PLaci58
addikt
Tekintettel arra,hogy én már elég régóta csinálom ezt a hobbit fülre is aránylag pontosan megtudom itélni,főleg a saját megszokott környezetemben,és teszt anyagommal.
Miért gondolod, hogy rajtad kívül más még nem látott és hallot hangfalakat, akár gyárit, akár saját készítésűt vagy, hogy rosszabb a hallása mint neked? Ha ennyi mindent kell még csinálni egy gyári hangfallal, akkor minek vegyem meg? Inkább csinálok! Gyáriban is vannak nagyon gagyik. Éppen itt van egy Eltax mini pár nálam 40/60 W van rá írva. Miért nem bírja el a 10-15W-ot? -
Ebit
addikt
válasz
PLaci58
#8986
üzenetére
Tekintettel arra,hogy én már elég régóta csinálom ezt a hobbit fülre is aránylag pontosan megtudom itélni,főleg a saját megszokott környezetemben,és teszt anyagommal.
A mérés az a hangfalépitéshez ajánlottam,itt gyári /kész/ hangfalról beszélünk,ahol utolagosan,csak a gyártási hibákat tudod korrigálni a doboz csillapitásával,reflexcső hangolásával,keresztezési frekik helyes beállitásával,hangváltóban,az alkatrészek megfelelőre való cserélésére,és a belső megfelelő kábelezésére. -
PH-User
addikt
válasz
CPT.Pirk
#8981
üzenetére
Köszi a választ, hamarosan alkotok valamit! (Ha minden jól megy...)
Kaptam két darab Canon Pixma IP5200 nyomtatót bontásra, mindkettő fejhibás.
Egy nyomtatóban 4db motor van, ezek közül egy elég nagy méretű, azon gondolkodtam, hogy nem-e lehetne csinálni belőle egy panelfúrót?!A motorokon ez áll:
QK1-0558 (? motor)
RD845928
01
Made in China
------------------------
QK1-1502 (Papíradagoló motor)
RN865921
01
Made in China
------------------------
QK1-1500 (Szállító motor)
TD425922
01
Made in China
------------------------
QK1-1288 (? motor)
RD855916
01
Made in ChinaKözülük a QK1-1500 típusú az, amit fel szeretnék használni, de jó lenne tudni a többi motornak is a specifikációját.
Nézegettem szervizkönyvben, de csak az van leírva, hogy mire való a motor. Teljesítményt, feszültséget, áramerősséget nem...
Tud valaki segíteni?
-
PLaci58
addikt
-
CPT.Pirk
Jómunkásember
Ezt műszerek nélkül se te meg nem tudod erősíteni, se én cáfolni.
Főleg, miután elrugaszkodtam a hagyományos reflex nyílásos hangfalaktól egy félig meddig csatorna kialakításával. Nagyon bánom, hogy nincs műszerem a konkrét mérésre, én is kíváncsi lennék, mit alkottunk apámmal.Kb. 1 éve vettem tök komolyan kinéző gyári 3 utas hangfalpárat, mert 10k volt a kettő együtt a vásárban, szal jó áron volt, meg full frankónak látszott, erre szétkaptam, és látom h. se vatta nincs benne, se hangváltó, mindössze egy darab kondi a magas előtt, az volt a hangváltó. Úgy hogy kicsit költöttem rá, helyrehoztam, most már nagyon baba.
-
CPT.Pirk
Jómunkásember
válasz
PH-User
#8980
üzenetére
4 trafót javaslok, a sztereó IC-k tápja eleve közös, azokat nem tudnád ketté szedni. Ebben az esetben 4 db. 70-100VA-s trafó lenne az ideális sima trafóból, vagy 100-150VA-s toroidból, azokat kicsit nagyobbra kell méretezni, hogy ne legyen szórásuk.
Feszt meg ki kellene számolni egyenirányítás és szűrés után. Per pillanat most ezt nem tudom megtenni, majd valaki számol egyet. Vagy kérdezz rá a HE fórumban. [link]Bolti trafó árak: [link]. Az említett HE-n találsz embereket, akik csinálnak házilag trafót, ott jóval olcsóbban megúszhatod.
-
CPT.Pirk
Jómunkásember
válasz
PH-User
#8977
üzenetére
Építkeztem már nagyobb TDA IC-ből is, igazából nem vágyok rájuk. Megnéztem a rajzot a pdf-ben, sajnos csak az nem derül ki, hogy hány V-ról járnak a végfokok, így arra sem tudok mit mondani, hogy mekkora THD-t produkál nálad teljes hangerőn. Egyébként ha jól tudom, 2%-ig nem veszi észre az átlagember. Vicces, hogy a "D" osztályú végfokkal ellátott házimozi erősítők dobozán ott virít, hogy 10%THD. Na az már gáz.
Meg az is kérdés, hogy vajon a teljes hangerő ebben az esetben egyenlő-e a teljes kivezérléssel, vagy valamilyen szabály miatt csökkentve van, mint pl. az mp3 lejátszóknál.Megcsinálhatod felőlem 1 trafóval is, azért javasoltam hármat, hogy ne utólag legyenek problémák belőle. Komoly erősítőknél mono blokkonként van külön trafó, ha 6 végfok, akkor 6 trafó, mert bizony az erősítő alkatrészek kapcsolatban állnak a trafóval, így a hang is...
Az LG megcsinálta 1 trafóval, amivel nincs igazán probléma, mert egy ilyen házimozival úgy sem fognak olyan minőségben zenét hallgatni (már csak a mellékelt hangfalak miatt sem), hogy észre lehessen venni az áthallást. Ha egy trafóval akarod megcsinálni, akkor 250VA-s legyen legalább. -
sptkyle
senior tag
válasz
PLaci58
#8969
üzenetére
Igen igen. Körbenéztem már én is. Magamtól sztem nem jutott volna eszembe, szóval köszi a tippeket.
Sajnos a legtöbb ilyen időzítőnél 100perc a max, ami lehet hogy kicsit kevés.
Ilyen multifunkciós asztali órám nekem is van, kijelzi az időt, dátumot, hőmérsékletet.. az tud visszafelé számolni, csak tul sok rajta így a funkció.
Konyhai időzítősben találtam közben jot. Még a hátralévő időt is bemondja időnként németül Tökéletes. Köszi mégegyszer mindenkinek a helpet. -
PH-User
addikt
válasz
CPT.Pirk
#8976
üzenetére
Hát, ha van is torzítása, nálam nem jelentkezik.
Nálam maximális hangerőn is torzítás nélkül szól a rendszer, hangminőség romlás nélkül is.3 külön trafó? Miért? Ebben az LG 5.1 erősítőmben 1 trafó van, semmilyen áthallás nincs, és nagyon is tisztán és erőteljesen szól, nem tudom, hallottál-e már ilyen IC-ket szólni.
Ebben a készülékben egy hosszú hűtőbordán vannak az IC-k és ez egy szögletes csőhöz hasonlít, egyik oldalán van egy ventilátor, ami szívja ki a hőt.
A hangfalakat kétszer akkorára méretezem, mint az erősítőt.
Itt egy PDF (Nem warez, cska egy PDF doksi) a mostani 5.1 erősítőmről, ezt akarom utánépíteni. -
CPT.Pirk
Jómunkásember
válasz
PH-User
#8975
üzenetére
Van annak torzítása, nem is kevés. Gyakorlatilag frekitől függően 16-20W kimeneti teljesítmény fölött eléri az 1% THD-t, és onnan elég meredeken a 10%-ot.
Szerintem arra gondolsz torzítás alatt, mikor a hangszóró nem bírja már tovább a ráadott kakaót, és le kell halkítani kicsit.Ha nem akarod túllépni az 1%-os THD-t, akkor +-16 - 18V-s tápellátás kell, több ne legyen, vagyis úgy kell a trafót számolnod, hogy egyenirányítás, majd pedig szűrés után az említett feszek jelenjenek meg az áramkörön. (8 ohmnál nézve)
A további probléma, hogy 3 külön trafó kell, mert egyébként áthallások lehetnek, megnézve az IC adatlapját, már maga az IC sem túl jó az áthallások elnyomásában.
Ha normális méretű hűtőbordát teszel az ic-kre, akkor nem fog kelleni venti, mindössze 30W maximális disszipációjuk lehet egyenként, ami nem olyan sok, hogy aktív hűtést kellene beletenni. (feltétlen el kell választani a hűtőbordákat egymástól, és a gnd-től is, mert az IC-k - tápja rajta van)
Kicsit bonyolult betervezni később lekapcsoló aktív hűtést, valamint ha menet közben nem ment tönkre a cucc, akkor lekapcsolás után sem fog + a TDA cuccokban van hővédelem.Milyen terhelhetőségű/minőségű hangfalakat hajtana meg? Az adatlapja alapján nem várok sokat ettől az ic-től, írják is, hogy mindössze music centerek, meg TV-k számára készült, amikben nincs túl nagy minőségi elvárás. Ha komolyabb cuccokat hajtana meg, akkor inkább javasolnék mondjuk Quad405 egységcsomagból építeni, vagy valamiből, ami diszkrét alkatrészeket tartalmaz, nem kommersz IC-s.
-
PH-User
addikt
Sziasztok!
A sok hangszórós hozzászólás után besüllyesztek egy házimozi-erősítős kérdést!
Készíteni akarok egy 5.1 erősítőt olyan végfok IC-kel, ami a saját LG házimozimban is van.
A házimozit, ha maximum hangerőre takarom, akkor sincs torzítás. Ez mitől van, hogy ilyen magas hangerő mellett is ilyen szépen szól?Na szóval a végfok IC-ből kell 4db [ TDA7265 ]
1db a két első hangszórónak
1db a két hátsó hangszórónak
1db a középső hangszórónak (a végfok egyik oldalát használva)
1db a mély hangszórónak (a végfokot hídba kötve)Akarok még bele egy vagy két ventilátort hűtésnek, pár darab LED-et.
Meg lehet azt oldani, hogy az erősítő kikapcsolása után még 5 percig menjenek a ventilátorok?Végül a legfontosabb kérdés: Pontosan milyen trafót csináltassak hozzá?
-
CPT.Pirk
Jómunkásember
A megcélzott minőségtől függ az ár. Én pl. MNC Eclipse1 rendszerből építkeztem (arra volt lóvém anno), az arányaiban olcsó volt, kb. 8-9k a 3 hangszóró, meg hozzájuk egy hangváltó, az még 2-3k. A faanyagnak 12-es vastagságú rétegelt lemezt szabattam le lapszabászatban, onnan kezdve a famunka nem igényel szakértelmet, csak szerszámokat. Pl. réseket kitölteni folyékony fával, stb. én csináltam mindent, a végén letapétáztam a dobozt, így olyan 15-18k/darab áron végeztem.
-
Ebit
addikt
válasz
PLaci58
#8970
üzenetére
A szoba akusztikában igazad van,viszont az épitett hangfalak soha nem voltak olcsók mert kevés az az ember,aki minden részletének az elkészitésére felkészült./pl famunka/,és az anyagárak is a csillagos égbe vannak,na de eleve rosszeat csinálni minek,ahhoz képest a legtöbb gyári hangfal jobb,és olcsobb.
Régen a hangfalépitésnek azért volt kultusza,mert olcsón lehetett alkatrészeket,anyagot szerezni,viszont kész hangfalat kevésbé.
-
CPT.Pirk
Jómunkásember
válasz
PLaci58
#8970
üzenetére
Ezt hogy hoztad össze? Nem tudtam olyan hangszórót találni, amikhez azonos dobozt hozna össze. Új projectet kezdtél minden doboz megadásnál?
Most csináltam meg pl. a Hangszóró 2000 egyik mélynyomójára, szépen megmondta az adatokból (EBP adatokból), hogy nyitott, doboz kell. Persze választhatsz mást is, és akkor azokkal tervez, teljesen más frekimenetet kapsz.
A 2006 v. 2007-es RT évkönyvben van egy legalább 6 oldalas leírás a hangfal tervezésről, építésről, meg erről a programról, szerintem érdemes elolvasnod, már csak a benne leírt, különleges típusú hangdobozok miatt is.
-
PLaci58
addikt
válasz
CPT.Pirk
#8961
üzenetére
Ezért nem hagyatkozom ilyen tervező programokra. Nem biztos, hogy rosszak voltak a hangszóró adatai. Megnéztem az általad ajánlott programot. Ugyanakkora dobozt ajánl zárt és reflex nyílásos kivitelben is ugyanahhoz a hangszóróhoz. Hát én nem hinnék neki.
Ebit!
Azonos hangszóró? Az olcsóság volt a lényeg és ahhoz képest elfogadható hangzás.
Nem hinném, hogy valaki füllel észreveszi, hogy nincsenek párbaválogatva a hangszórók. A szoba akusztikája úgyis agyonüti az egészet
-
-
-
sptkyle
senior tag
Sziasztok. Előre leszögezném, hogy 0 , azaz nulla a szaktudásom hobbielektronika terén. (amit anno fizikaórán oktattak, már azt is elfelejtettem
)
De:
Szükségem lenne egy olyan elektronikára, ami annyit funkcionál, hogy visszaszámol x időről (ez jo lenne ha állítható idő lenne minden indításkor) 0-ig. 0-nál csipogna, vagy egyéb hangos hangjelzést tudna produkálni. Viszont jo lenne, ha le lehetne állítani a számlálót valamilyen módon. (kódsor beütése, vagy egyszerűbb megoldásként pl egy kulcs elforgatása.. ez utóbbi esetben egy kapcsoló kell erre a célra ha jol gondolom) És mindezt minél olcsóbban.
Tippeket szeretnék kérni, hogy ezt hogy lehetne megvalósítani (ha bonyolult, akkor esetleg elvállalná e valaki jo áron
) , vagy miből lehetne ezt megcsinálni?
Elnézést a noob kérdésért, és remélem jo helyre postoltam.
-
Ebit
addikt
válasz
CPT.Pirk
#8956
üzenetére
de fülre tetszik, és ez a lényeg
A legtöbb igényesen megtervezett gyári doboznak,is vannak gondjai,mert a teljes hallható frekvenciasávot,nem egyszerű feladat reprodukálni.
PLaci58
Számitógép nélkül is meglehet csinálni,csak kell hozzá,nagyonsok mérés,és a kindulás,hogy lehetetőleg azonos hangszorokat sikerüljön beszerezni,ami az MNC esetében nem valószinű.
ellenben,nagyon sok jóminőségű olcsó,használt hangfalat lehet vásárolni. -
CPT.Pirk
Jómunkásember
válasz
PLaci58
#8957
üzenetére
Nem, én mindenben a programra hagyatkoztam, az alapján építkeztem. Ebből az következik, hogy a megadott értékek voltak rosszak. Utána meg valamit csinálni kellett a dobozzal.
Eszközök híján csak ezt tudtam tenni, de most ha megint hangfalat építenék, akkor valami megbízható gyártó cuccát venném meg, akiknek a feltüntetett értékei stimmelnek a valósággal (csak az meg nem olcsó), nem ilyen mnc szintűt. Meg alaposan utánanéznék a témának, gyártóknak. -
PLaci58
addikt
Azért próbálkozni szabad?
Ma már egy koncerten a "hangmérnök" nem tud meglenni számítógép és mérőmikrofon nélkül. Pedig ezek nélkül is volt és van ám élet.CPT.Pirk
Találomra átépítettük apámmal, most jó hangja van. Persze kiméréshez nincs műszerem, de fülre tetszik, és ez a lényeg.
Szerintem ugyanarról beszélünk. -
CPT.Pirk
Jómunkásember
válasz
PLaci58
#8952
üzenetére
Félreértesz, nem azt mondtam, hogy könnyű hangfalat csinálni, hanem hogy számolás nélkül kvázi nem lehet eltalálni a megfelelő dobozt. Anno csináltam magamnak 3 utas hangfalakat az Eclipse1 szériából, nem kis munka volt, mondhatom.
Ebit: Ezzel én is így vagyok, pl. az MNC oldalán megadott paraméterekkel kiszámolt doboz baromira dörmögött, nyilván ezért is került csak annyiba, amennyibe... Találomra átépítettük apámmal, most jó hangja van. Persze kiméréshez nincs műszerem, de fülre tetszik, és ez a lényeg.
-
PLaci58
addikt
válasz
CPT.Pirk
#8949
üzenetére
Hááát lehet, hogy neked jujj, de én inkább megcsinálom a magam feje után.
Ha ilyen egyszerű lenne jó hangfalat csinálni, hogy beütöm az adatokat egy programba és megkapok mindent szépen, akkor bárki tudna jó hangfalat gyártani.Mindenesetre egész jól sikerültek. Nekem tetszik a hangjuk. Lehetne még finomítani a hangváltón, de egyelőre jó.
Mivel házimozihoz készült és azon nemigen hallgat az ember hifi minőséget és az eredeti 10x10 cm-es műanyagdobozoknál, amikben a gumimembrános 30W-os hangszórók leginkább a sokol minőségével tudtak csak versenyre kelni, nagyságrendekkel jobb, ezért megtartom
Egyébként ilyen hangszórókat tettem bele:
Center: MNC ECLIPSE II 30208 + egy ismeretlen kis dómsugárzó (nagyon jól sikerült hangú dobozka lett)
Frontok: MNC ECLIPSE I 30126 ([link]) + MNC 33522 ([link]
Ezek se rosszak, de még be kell tenni piezókat, mert a dómok nem nagyon muzsikálnak.
Jól bírják a strapát és olcsók, ami a fő szempont voltEgyébként igaza van Ebit kollégának. Az adatlap nem jelent semmit a mai világban.
Elsődleges a jó hangszóró és hozzá egy megfelelő doboz.
Sokan csalódtak már a drága hangszórókban és a pontosan méretezett dobozokban
Mégtöbben pedig a drágán megvett gyári hangszóró rendszerekben, amik a 16 nm-ben az istennek se akarnak szépen szólni
Megnéztem én a gyári szubládákat is, de végül 1300 Ft.-ból ! megoldottam egy autós szubcsővel (500 egy szubcső rossz hangszóróval és 800 egy 2x4 Ohmos 25centis aluvázas régi hangszóró)
Azért nem semmi hangja van a kis összeállításnak. -
CPT.Pirk
Jómunkásember
válasz
PLaci58
#8947
üzenetére
Jujj, nagyon vad ötlet találomra hangdobozt készíteni.
![;]](//cdn.rios.hu/dl/s/v1.gif)
A Thiele-Small paraméterek alapján lehet tervezni, és vannak rá programok, ugyanis még azt is a hangszóró dönti el, hogy milyen kialakításúnak kell lennie a doboznak. [link]
Ha a gyártó nem adja meg ezeket a paramétereket, akkor a hangszórójukat nem is érdemes megvenni, úgy sem lehet eltalálni a megfelelő dobozt ránézésre.Ezek azok a paraméterek:
Re: 7.7 Ohm
Fs: 85.0 Hz
Qms: 4,44
Qes: 1,12
Qts: 0,90
Cms: 486,77 ľm/NMms: 7,20 g
Vas: 4,62 liter
BL: 5,14 T*m
SPL: 85,02 dB/W/m
EBP: 75,76Ezeket beadod pl. a winisd progiba, akkor megalkotja neked a megfelelő dobozt, megmutatja, hogy milyen frekimenete lesz, és hány Hz-nél lesz a mély kiemelés, és mekkora.
-
Boci_83
őstag
válasz
PLaci58
#8935
üzenetére
Vegyek vissza az erősítőn? Így is olyan 30-40%-on van hajtva, egy RTO sx-7002 típusúról van szó. Tudom nem egy nagy pukkanás, de csak elbír egy ilyen rendszerrel...? Régebben Tuning & stereo is írta, hogy nem olyan rossz ez azért.
-
-
#8946
Ebit
addikt
szakalistvan
#8936
Ebit
addikt
válasz
szakalistvan
#8936
üzenetére
Igen jó lesz,de a sztereo képnél lényeges,hogy a hangfal pozitiv csatlakozása kerüljön,az erősitő azonos hangfalkimenetére.
a hangfalad,meg ha elkészül,a preludiumra fog hasonltani,hangzásban. -
#8945
DuplaZso
aktív tag
szakalistvan
#8932
DuplaZso
aktív tag
válasz
szakalistvan
#8932
üzenetére
Az A jelű szokványosan az elülső, a B a hátsó hangszórópár szokott lenni.
Ha mindkettő be van nyomva, nálad oldalanként párhuzamosan köti a sugárzókat.
Nálam olyan volt annó, ami sorba kötötte őket. -
#8942
szakalistvan
senior tag
PLaci58
#8941
szakalistvan
senior tag
válasz
PLaci58
#8941
üzenetére
A szomszédok tűrőképességét nem tudom nagyobbra állítani
Most néztem a vidi mélyközép 80W zeneit bír.Viszont ha értesz a hangváltókhoz akkor segíthetnél belőni hogy mikből rakjam össze,kapok kölcsönbe egy párat de MNC és nem bízok benne.
Ő lenne a mélyközép
Ő pedig a magas -
#8941
PLaci58
addikt
szakalistvan
#8940
PLaci58
addikt
válasz
szakalistvan
#8940
üzenetére
Ahhoz az erősítőhöz én nagyobbat csinálnék. Úgy 1,5x-2x nagyobbra szoktam tervezni a hangszórókat az erősítőkhöz. Legutóbb 30 W-os digitális erősítőhöz csináltam olyan 100W terhelhetőségű hangfalakat 60x22x22 cm-es lett a mérete. Az durván 24 l. Nem nagy.
-
#8939
PLaci58
addikt
szakalistvan
#8938
PLaci58
addikt
válasz
szakalistvan
#8938
üzenetére
Most csinálod hozzá a hangfalakat?
Akkor nagyobbra méretezném a helyedben és 4 Ohmosra (2x 4 Ohm/120-150W) -
#8937
PLaci58
addikt
szakalistvan
#8936
PLaci58
addikt
válasz
szakalistvan
#8936
üzenetére
Igen, jó.
4 Ohmossal azért 2x akkorát szólna
8 Ohmosakból 4-et is ráköthetnél.
Ha jól látom a fényképen 170W a teljesítményfelvétele az erősítőnek, ami azt jelenti, hogy akár 2x80W-ot is tud 4Ohm-on. 8 Ohmon ennek a felét kb. 2x40W-ot. Azért az 50W-os hangfalak nem nagyon vannak túlméretezve hozzá. -
PLaci58
addikt
válasz
Boci_83
#8934
üzenetére
Felesleges a piezó. Egyébként elég lenne a magas hangszóróval párhuzamosan kötni. Ez nem hangszóró hiba. Az erősítőbe indul be valami védelem szerintem, lehet, hogy túlmelegszik és a védelme korlátozza a kimenő teljesítményt.
(75W RMS "nálam!" olyan 7,5 W szinuszos teljesítménynek felel meg) Valami IC-s végfok lehet. Lehet, hogy melege van és az IC hővédelme vagy a kimeneti túláram védelem indul be.
-
Boci_83
őstag
válasz
PLaci58
#8930
üzenetére
Cd-s fejegység, 6 RCA-val, 4 csatorna erősítőbe 4 x 75 Watt-nak van írva RMS-ben. Erősítő után a hangváltó, és úgy a hangszórókhoz.
Úgy kell elképzelni, hogy feltekerem pl 25-re a hangerőt. Addig szól szépen, nem torzít stb. Tekerek még rá egy kicsit, pl 30 ig, Akkor igen a végét járhatja már a hangszóró, talán be-be is torzít kicsit, majd néhány mp múlva elhalkul. Mindaddig hallk is marad amíg vissza nem veszek a hangerőből. Ahogy visszatekerem 20-25-re, kis idő elteltével, ismét visszajön a magas hangom.
Jah igen. Mit kell tapasztaljak piezzó hangszóró rákötésénél? Csak a magas csatornára kössem a piezzót, vagy a hangváltó elé?
mezis: Így már kezdem érteni. Köszönöm a felvilágosítást.
-
#8933
Ebit
addikt
szakalistvan
#8932
Ebit
addikt
válasz
szakalistvan
#8932
üzenetére
Nem egy sztreo végfok van benne,amire rá lehet kötni,egyszerre két pár hangszororot is,a hátoldalán feltüntetett impedencia értékek szerint.
-
#8932
szakalistvan
senior tag
szakalistvan
senior tag
Nekem is lenne egy kérdésem,egyszerűen nem jövök rá

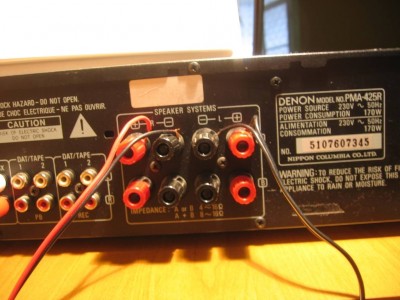

Így kötöttem be a két hangfalat az erősítőmre:

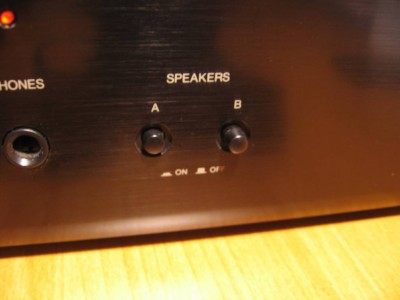

A balansz jól működik de elöl a választógomboknál az "A" résszel kapcsolom mindkettőt.
Ez most azt jelenti hogy 4db (2x2) végfok van benne és csak az egyiket terhelem jelenleg? -
PLaci58
addikt
válasz
Boci_83
#8922
üzenetére
Kipróbálnám, hogy mi okozza az elhalkulást.
Első körben egy piezó hangszórót tennék a magassal párhuzamosan. Ezzel a hangszórót lehet tesztelni.
A hangváltó passzív, nincs benne semmi védelem. Esetleg lehet benne hibás kondi, ami nagyobb feszültségen átvezet, de ha mindkét oldal ezt csinálja, akkor csak az erősítő marad. Abban indul be valami védelem nagy hangerőre. Ha van az erősítőn beállítható szűrés (sub, cross over...), akkor érdemes megnézni, hogy nincs e rosszul beállítva. -
PLaci58
addikt
válasz
DuplaZso
#8908
üzenetére
A focizáson kívül használható még a rézgömb a szikrák, ívek, korona kisülések kivédésére.
Nagy felületen oszlanak el az elektronok. Ráadásul a gömb alapvető sajátossága, hopgy aminden pontja azonos távolságban van a középponttól és ezért jól is mutat
Azért kellett a rézgömb, hogy a tesztek során ne csapkodjanak a szikrák.
Ellentéte a kihegyezett rézrúd, amivel gyönyörű szikrák hozhatók létre. -
DuplaZso
aktív tag
A 7Ah-s aksik viszonylag súlyosak hegyre cipeléshez, de 3500-ért már kapsz, és csomó mindenhez jó.
10 ceruzaaksi elvileg praktikus lehet (bármiben tudod használni), de szerintem macerás és elég drága.
Ha járkálsz Pesten, ugorj be a Lomexbe ! Normális áron vásárolhatsz tőlük, és van választék is.
Itt egy shot a jelenlegi netes listájuk egy szeletéről.
Mekkora a fogyasztása, és meddig szeretnéd, hogy működjön a ketyere ? -
mezis
félisten
válasz
Boci_83
#8924
üzenetére
A kondenzátor a magasabb frekvenciákkal szemben kisebb ellenállást fejt ki.
A legegyszerűbb kapcsolásban egy kondenzátoron keresztül érkezik a hang a hangerő szabályozó potméterre. Kis hangerőnél a kondenzátorral nagy ellenállás kapcsolódik sorba, ami a magasabb frekvenciáknak "kedvez" (a kondenzátor a magasabb frekvenciákkal szemben kisebb ellenállást fejt ki).
Nagy hangerőnél már csak a kondenzátor van a hang útjában, a magasabb frekvenciákat a következő fokozat jobban "elnyelheti" (leföldeli) mint az alacsonyabb frekvenciákat.
Régen a rádiókban a potméterre szokás volt egy negyedik leágazást is kivezetni, amivel a hangerő szabályozásnak ezt a frekvencia függőségét korrigálták valamennyire.
Bizonytalan tényező lehet még a füled is (meg a fejed
), mások is így hallják ? -
#8922
Boci_83
őstag
szakalistvan
#8920
Boci_83
őstag
válasz
szakalistvan
#8920
üzenetére
ok rendben, megfogadom a tanácsotokat, de akkor mitől halkul el, majd amikor kicsit visszaveszek a hangerőn szépen lassan vissza erősödik a hang. Szeretném megérteni az elvet.
-
-
#8919
Boci_83
őstag
szakalistvan
#8916
Boci_83
őstag
válasz
szakalistvan
#8916
üzenetére
Spectron a magas hangszóró is, egy szett az egész, úgy volt komplett.
-
And
veterán
válasz
#24889344
#8910
üzenetére
Elég egyszerűen megoldható pl. egy állítható feszültségstabilizátorral. Példa az LM317T adatlapjáról: [link], 22. oldal, 'current limited 6V charger' kapcsolás. A kimeneti feszültséget a 240Ω / 1,1kΩ arány határozza meg, ha utóbbit 750Ω-ra cseréled, a kimenet 5V körülire áll be. Az áramlimitet (rövidzárási áramot) a tranzisztor bázisa és emittere közötti ellenállás (a példánál 1Ω) szabja meg, 500mA-hez - már ha erre gondoltál mV helyett - 1,2Ω kell. Ügyelni kell a terhelés bekötésére, mint az a rajzon is látható (a negatív ága nem közvetlenül GND-re kapcsolódik, hanem a kisértékű ellenállásra), valamint arra, hogy valóban az LM317T-jelű típust használd, mert az 1,5A-es tűrésű. A hőtermelést a stabilizátor bemeneti feszültsége és a terhelőáram közösen határozza meg.
-
Boci_83
őstag
Üdv hozzáértők!
Lenne egy kérdésem, remélem tudtok segíteni. Adott egy hifi rendszer egy autóban, és egy része. Elől egy Spectron hangszóró szett, mély 16.5 cm, magas 30mm,és egy hangváltó.
Na már most az a gondom ezzel, hogy a magas hangszóró időnként ha jobban megküldöm elhalkul. Gondolom a hangváltóban lévő védelem miatt. Kérdésem a következő lenne.
ha vennék hozzá ugyan olyan magas sugárzót, akkor hogyan kössem a hangváltóra hogy "becsapjam" a hangváltót? hHa párhuzamosan kötöm akkor ugye 4 ohm-ból 2 lesz, ha sorba akkor pedig 8 ohm. Melyik esetben hogy viselkedik a rendszer?
Mellékelek egy képet a hangváltóról. [link] -
djculture
félisten
válasz
PH-User
#8901
üzenetére
Ha jól látom ebbe az a baj hogy gyors cserélhető hegy kell bele nem a hagyományos csavar fogja emiatt is rossz ez.Ezeknek a pákáknak ez a rákfenéje én amit naponta használok azt már átfurtam és kicsit kijebb hajlitva átmenő csavar anyával rögzítem a hegyet mert így gyorsabban felfűt.
-
#24889344
törölt tag
Milyen áramköri kapcsolással vagy elemmmel tudom megoldani hogy a maximális áram 500 mV legyen 5 V-on a kimeneten?
Bemenet 12V 9A (egyenáram). Tudom hogy egy 7805 -ös ic-vel lehet 5 V-ra csökkenteni, de ha jól emlékszem 1 A max van a kimeneten. Mekkora hűtés kell esetleg ehhez a kapcsoláshoz? -
PLaci58
addikt
válasz
DuplaZso
#8903
üzenetére
Lehet kapni, ha nem is olcsón.
Beütöttem a pákámon olvasható adatot a keresőbe (TRP2-73) és íme: [link]
Külsőleg már kicsit más. Jobban szeretem a szürke, szögletes házat
Nem adom, disznósajt!Anno részt vettem még gyakornokként a 750/400KV-os trafó tekercselésében (Albertirsára készült). 1m átmérőjű rézgömböt csináltattak a nemzetiségi kisiparosokkal a kipróbáláshoz. 8m-es volt a porcelán szigetelő a kivezetésén. Valamikor mindent megcsináltunk itthon, most minden sz@rt Kínából hozunk be. Erősítve ezzel a kínai népgazdaságot és leépítve a hazai ipart.
-
-
PH-User
addikt
Sikeresen megjavítottam a kicsi pákámat a nagy segítségével.
Új nap, új kérdés!
Van egy másik pákám, amit régebben nagyon keveset használtam, mert lassan melegedett és egy idő után már nem is melegedett. Nem büdös, csak egyszerűen nem melegedik. Elér egy hőfokot és annyi. Nem bírja az ónt felolvasztani.
Ezt apám főnöke vette nekem ajándékba, már akkor 7000ft-ot kértek elé érte, 4 éve.
Illusztrálom képekkel:
Lidokov TRP 98 100W
Kül- és belsérelmi nyom nincs, ha nyomom a gombot búg, melegszik egy bizonyos mértékig.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
ekkold- Autós topik
- Google Chrome
- Atomenergiával dübörögnek tovább az Amazon adatközpontok, SMR-ek is jöhetnek
- PROHARDVER! feedback: bugok, problémák, ötletek
- gban: Ingyen kellene, de tegnapra
- Két új Ryzen közül választhatnak a kézikonzolok
- E-roller topik
- HiFi műszaki szemmel - sztereó hangrendszerek
- OLED TV topic
- D1Rect: Nagy "hülyétkapokazapróktól" topik
- További aktív témák...
- Országosan a legjobb BANKMENTES részletfizetési konstrukció! Vásárolj okosan, fizess kényelmesen!
- ÁRGARANCIA!Épített KomPhone Ryzen 7 7800X3D 32/64GB RAM RTX 4070Ti Super GAMER PC termékbeszámítás
- AKCIÓ! Lenovo Legion Slim 5 Gamer notebook - R7 7435HS 16GB RAM 1TB SSD RTX 4070 8GB GDDR6 WIN11
- Jogtiszta Microsoft Windows / Office / Stb.
- BESZÁMÍTÁS! GIGABYTE B450 R7 5700X 32GB DDR4 512GB SSD RX 6700XT 8GB COOLER MASTER CMP 510 CM 750W
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
