And
veterán
"A PC tápnál pl. maga a ház a szekunder oldalról a (12V, 5V, stb.) földje, primer oldalról meg a hálózat földje egyben. Erre gondolsz ?"
Igen.
"Viszont ha nincs földelő csatlakozó a notitáp bemenetén, csak nulla és fázis, az mit jelent ebből a szempontból ?"
Nem annyira a védővezető megléte a fontos, hanem a galvanikus elválasztás. Az nem jó megoldás, hogy 'földelés' nélküli elosztóba csatlakoztatunk két ilyen tápot, mivel akkor meg az érintésvédelem nem lesz megfelelő, hisz mégis csak fémházas eszközökről van szó.
"Az eleve elég hülyeség, hogy a magyar földelt hálózati dugó két irányban dugható bele az aljzatba, így nincsen fixen meg, hogy melyik csatlakozás lesz a fázis a kettő közül."
Ennek semmi jelentősége nincs (pontosabban: nem szabad, hogy legyen) a hálózati konnektorról működtethető eszközöknél. Egyrészt senki sem garantálhatja, hogy az aljzatot 'megfelelő' sorrendben vezetékezték, másrészt a nulla nem védővezető, nem köthető a burkolatra. Nem véletlenül találták ki a védővezetőt, meg azt, hogy a konnektor csatlakoztatásakor az érintkezzen elsőre, a fázis-nulla meg csak azután. -
atesss
addikt
És ezt hogyan lehetne megtudni ?
Mondanám hogy kimérni, csak mivel nincs nálam, ezért ez nem megy.
És valószínűleg csak akkor venném meg, ha ilyen.A PC tápnál pl. maga a ház a szekunder oldalról a (12V, 5V, stb.) földje, primer oldalról meg a hálózat földje egyben. Erre gondolsz ?
Ezt egy sima szakadásjelzővel a 230-as föld és a szekunder föld közé rakva nem lehetne kideríteni ?
Viszont ha nincs földelő csatlakozó a notitáp bemenetén, csak nulla és fázis, az mit jelent ebből a szempontból ?Az eleve elég hülyeség, hogy a magyar földelt hálózati dugó két irányban dugható bele az aljzatba, így nincsen fixen meg, hogy melyik csatlakozás lesz a fázis a kettő közül.
A nyugat-európai dugók többsége, sőt pl. a szlovák is, csak egy irányban dugható be. -
And
veterán
-
atesss
addikt
Csak a méret és súly miatt annak is kapcsolóüzeműnek kellene lennie, amit meg bonyolult megcsinálni.
Ehhez pedig elég olcsón hozzá tudnék jutni, és elég kicsi és könnyű is.De aztán lehet nem is erre lenne felhasználva a két táp.
A lényeg az lenne, hogy megoldható-e ez, hogy lehet-e szimmetrikus tápfeszt csinálni két ilyen táppal ? -
erikke17
őstag
Üdv van egy akkumulátorom ami egy kézi halogen lámpába való csak sajnos aksija nem igen akar működni keveset volt használva is csak 3V van de ha ráteszek egy kis 3V motort azt se birja elvinni mivel tudnám életrekelteni???
Amúgy tipusa: Johnlite sealed rechargeable Lead Acid Battery 6V 4Ah / 20HR
Constant voltage charge:
Cycle use: 7.20V-7.50V
Standby use:6.75V-6.90V
Inital Current :less than 1.2A -
-
-
mezis
félisten
válasz
zsiga_667
#8285
üzenetére
Beforrasztáshoz nem feltétlenül kell a dupla csövű páka. Enyhe nyomással helyén tartva először az egyik oldal aztán a másik oldal. A második oldalnál kicsit több ón kell, mert akkor már nem fog lesüllyedni a fóliáig. Nem lesz valami szép, ferdén fog állni, de ettől még működhet. Tűhegyes, hőfokszabályozós páka kell hozzá.
-
And
veterán
válasz
lakisoft
#8282
üzenetére
Ez a kérdés így nem egyértelmű, mert az oszcilloszkóp alapjában nem időmérő műszer, hanem a jelalakvizsgálat eszköze. Tehát milyen 20ns-ot? Periódusidőt, 20ns alatti fel- vagy lefutást, nem ismétlődő impulzust, egyebet? A mai modern, minimum 100 MHz analóg sávszélességű szkópok idő / osztás értéke biztosan 20ns/div alá megy, de a korábban említett jellemzők ilyen nagyságrendű méréséhez már nem elegendő önmagában a szélessávú oszcilloszkóp, feltétel még a megfelelő (kompenzált, szélessávú) mérőfej és a jól megválasztott mérési módszer is.
-
moha21
veterán
-
_ATi_1
senior tag
válasz
pumatom
#8279
üzenetére
Igen, a LED-ek normál árammal járatva nem termelnek olyan hőt, amivel számolni kéne.
A párhuzamos kötéssel nem értek egyet ez esetben sem, mivel a LED-ek egyik nagy előnye az élettartamuk. Ha jól van méretezve az ellenállás, nagyon sokat kibírnak, nem kell attól tartani, hogy meghibásodnak.
12V-nál a legoptimálisabb 3-as LED-sorokat csinálni, és ezeket párhuzamosan kötni. Így kb. 2,6V marad az ellenállásra 3,2V-os nyitófeszültségű LED-ek esetén.
Abban sem vagyok biztos, hogy az 500mA-os táp elviszi a LED-eket párhuzamosan kötve. -
pumatom
aktív tag
A párhuzamos kötést a boltban ajánlották, a sok ledes verzióra /8-10-12 db/, és ha egy meghibásodik a többi még fog működni, ha jól gondolom, ez volt az elgondolása a kötésnek...
Tehát akkor lényegében az ellenállást kell inkább nézni, hogy melegszik-e?
Köszi a segítséget!
-
_ATi_1
senior tag
válasz
pumatom
#8277
üzenetére
Ha 1 nap után nem melegszik, akkor nem lehet gond hosszú távon sem. Ha alul van méretezve az ellenállás, az perceken belül, esetleg órákon belül kiderül a melegedésből.
Egyébként a LED-eket 12V-os terhelésnél nem célszerű párhuzamosan kötni, mert a feszültség nagyobb része az ellenállásokra jut, amit hővé disszipál.
Esetedben kb 9V ( 12V-3V=9V ) -
pumatom
aktív tag
Szia!
12v 500mA-es adapter a táp amit választottam több darabot...
A ledek egy farost lemezen, azaz a farost lemezt az aktuális led méreten kifúrva; a lyukon kibújtatva vannak elhelyezve...
Párhuzamos kötést alkalmaztam, és a boltban ajánlott 1k-s /némely esetben 2k, 5k/ előtét ellenállást forrasztottam az összes led elé.Egyedül a nagy fényerejű fehér ledek esetében használtam nagy /68k-s/ ellenállást, hogy ne legyen zavaró a szemnek...
Az adapter foglalatokat rendesen sarukkal csatlakoztattam a kábelekkel, és ragasztópisztollyal rögzítettem...
Tesztelésképpen ment 1-1 napot, és néztem a melegedést is, de hosszú távon nem tudom, hogy lehet-e probléma?
-
_ATi_1
senior tag
válasz
pumatom
#8275
üzenetére
Szia!
Egy normál LED önmagában szinte semmit sem melegszik, főleg a Te esetedben, kb 30%-os teljesítményen járatva. Az ellenállás akkor lehet veszélyes, ha alul van méretezve. Milyen teljesítményű ellenállást vettél ?
Ha lerajzolnád, hogy milyen módon van összekötve a kapcsolás, és milyen tápra, abból meg tudjuk állapítani az ellenállás szükséges teljesítményét. -
atesss
addikt
Üdv !
2db 20V-os notebook adapterből (DELL PA-6 20V, 3,5A, 70W - [link] és [link] ) lehet csinálni szimmetrikus tápfeszültséget ?
Egy minnél inkább hordozható erősítőhöz lenne.
Egy darab 20V-os 3,5A-es adapterrel max. mekkora teljesítményű erősítő hajtható meg (4 Ohmos hangfalakkal) ?
És ha kettő lenne szimmetrikus tápfeszszel, +20 -20V ?
Persze egy olyan végfok lenne kiválasztva, ami ennek a leginkább megfelel, azaz alacsony feszből képes a lehető legjobb hatásfokkal működni. -
_ATi_1
senior tag
Közben feltennék én is egy kérdést:
Elhatároztam, hogy veszek egy forrasztó állomást. Olyat szeretnék, ami alkalmas forró levegős forrasztásra, és páka is van hozzá. (talán jobb lenne két külön állomás ?
)
Ezeket néztem konkrétan:
Kada 852D+Ettől egy kicsit tartok a márka ismeretlensége miatt. Valakinek van tapasztalata a márkával kapcsolatban ?
Ez egy másik, kicsit drágább típus:
Aoyue 968
A gyártóvalkapcsolatban itt is kíváncsi lennék tapasztalatokra.
Esetleg más megoldásokat is szívesen fogadok. A rá szánt összeg ~50e Ft.
Köszönöm előre is. -
pumatom
aktív tag
Szia!
Egy nagy fényerejű fehér ledet szeretnék lebutítani, hogy szemmel elviselhető legyen, és az a problémám, hogy ez sikerült is, azonban nem tudom mekkora volt az ellenállás... Kimérve ~68k-t írt a multi...
Ilyen ellenállást szeretnék venni, csak nem tudom vajon jól mértem-e, de úgy gondolom igen...
Üdv!
-
pumatom
aktív tag
Fizikai méretben van különbség? Nagyobb mint egy 1k-s ellenállás?
Nagyon nem értek hozzá, barna alapszínű volt arra emlékszem
Bár azt tudom, hogy a csíkokból is megállapítható a méret, de sajnos pont annyi volt, amennyi led, így hát nem tudom megmérni...
----
Rendben, köszi!
Üdv!
-
-
pumatom
aktív tag
Két kép van, amikben ledeket helyeztem el...
Az egyik képben van 12 db led, vegyesen van benne több szín fehér, narancs, citrom...
Itt a fehérekre raktam ezt a "nagy" ellenállást, így nem égeti ki az ember szemét ha ránéz, azaz normál fénnyel ég...A lényeg a 2. kép lenne, ahol szintén ezek a nagy fényerejű fehér ledek vannak, és erre szeretném ezt a méretű ellenállást tenni, hogy szintén normál fényerővel rendelkezzenek...
Itt csak 2db led van.Mind a két esetben párhuzamosan vannak kötve a ledek, és az előbb leírt táppal mennek...
A nem fehér ledek 1k-s előtét ellenállással mennek, de azok amúgy is normál fényerővel rendelkeznek...Egy boltban szeretnék venni olyan ellenállást, csak jó lenne tudni valóban mekkora....
A multiméterrel megmértem amire azt mondták, hogy 1k-s arra a multiméter 0,99-et írt ki...
A "nagyra" pedig ~67k-t írt a multiméter...Még arra gondoltam, hogy 6,7 lehetne, de egy 5k-ssal is próbáltam a ledet, de azzal nem veszít annyit a fényerejéből...
Kipróbálni már nem tudom sajnos, mert a kép hátulját beragasztottam, hogy ugye ne látszódjanak a kábelek, egyebek...
-
moha21
veterán
válasz
pumatom
#8262
üzenetére
70 Kohm az nagyon nagy ellenállás, nem lehet, hogy 700 ohm inkább?
A tápról párhuzamosan mekkora előtét ellenállással vannak a LED-ek? Egyáltalán milyen színű LED-ek? Bocsi csak nem teljesen világos még, hogy mi merre van.
70 Kohm-os ellenállással, ha csak 1 LED lenne sorba kapcsolva a 12V-ra akkor a LED-re csak 1,5 V körüli feszültség maradna, aminél még nem nyit ki.
-
pumatom
aktív tag
Nem stabil 12v, 500mA adapterről fut párhuzamosan 2 led.
Ezek egy képben vannak elhelyezve.[Egy másik esetben használtam a 70k-s előtét ellenállást, aminek köszönhetően normál fénnyel égnek a ledek.../Itt 12 led van./]
Ezt az ellenállás szeretném betenni a 2 ledes verzióba, mert a mostani előtét ellenállással nagyon erősen világít a led.
A táp ua. ...
A kérdés az volna, hogy jól mértem meg az ellenállást, azaz ezekkel a feltételekkel létezhet, hogy ekkora?
-
moha21
veterán
válasz
pumatom
#8260
üzenetére
Létezni létezhet 70k-s ellenállás, az meg, hogy mekkorát rakunk elé az attól függ, mekkora a táp feszültsége, illetve milyen és hány LED van az áramkörbe kapcsolva.
Én, ha nem számolom rosszul 12 V soros körben 500 ohm azaz 0,5 Kohm ellenállás mellett egy 3V-os LED-en 18 mA folyik át. Szóval a 70 k ellenállás az nagyon nagy ilyen léptékben.
-
pumatom
aktív tag
Sziasztok!
Ellenállással kapcsolatos nem tudással érdeklődnék, hogy;
3mm nagy fényerejű /bár a bolt szerint ez a normál/ ledhez előtét ellenállást tettem, amelynek köszönhetően már megfelelő fényerővel rendelkezik az említett led.
A probléma az volna, hogy nem tudom mekkora lehet az ellenállás
.Kimérni kitudtam; elvileg 70k-s ellenállás, létezik ez?
Mert előtét ellenállásnak 1-2-5k-s szoktak adni...
De ezzel a fajtával tűrhető szemmel a led...
Elvileg jól mértem, mert az 1k-s azt 0,99nek írta a multiméter...Nem stabil 12v-os adapterről megy két fentebb említett led...
-
#8259
Ebit
addikt
superecneB
#8258
Ebit
addikt
válasz
superecneB
#8258
üzenetére
Második kérdésedre vagyonvédelmi boltokban is szokott lenne,biztositékkal,soros kapacsal,változó teljesitménnyel 3 k-tól
pl [link]
-
#8258
superecneB
őstag
superecneB
őstag
Üdv!
A DELL multimedia keyboardomon mostanaban elszall a g,h,á, 0(ins), esc, fel gombok. Mindegyik gomb egyszerre száll el. Szétszedem, alkohollal attakaritom, és jó egy ideig, aztán megint elbszódik. Van erre valami megoldas mert nagyon bevalt eddig ez a bill. ? (sry a betukert, de most is ez van és úgy ollóztam össze a betüket)Azaram kör így néz ki: [link], [link]
A masik kérdésem az lenne, hogy hol tudnék beszerezni egy 24V 1A halózati adaptert aminek a csatlakozója: Pin Size: 2 x 5.5 x 12 mm mérettel rendelkezik allítható ellenallasút talaltam de az 6-7-8e ft. Debrecenben végig jartam az összes elektronikai szaküzletet, nem talaltam sehol sem csak 12V 1A-sat, az meg szerintem kevés (Logitech MOMO-hoz kellene)
-
celf
őstag
üdv emberek, ide irom, mert a biztositékos topik le van zárva, és gondolom itt elektronikahoz értő tagok is vannak.
s.o.s help kéne, lakásban, konyhában egyszerre ment mikro, vizforralo, piritos, a konnektor szikrazott es lecsapta a biztositekot. biztositek vissza lett kapcsolva, de nem mukodik se a furdoben se a konyhaban az aram.
ezekszerint elszallt az egyik biztositek (a kettőből) ? mert a szobaban megy az aram.ezeket nehéz, v. veszélyes kicserélni?
nem tudjátok a ház biztositasa fedezi esetleg a szerelő költségeit, ilyen van szerintetek?
nagyon köszi a segítséget pls help. -
mezis
félisten
-
erikke17
őstag
Na igen akkor a +12 meg a feketének kell bekötni, isten igazából az egy autónak az ablaktörlő motorja szóval teljesitményt nem tudok mondani
De most hirtelen nem tudom kell más ágat is terhelni??
Az nem baj ha monitor nincs rákötve??
Igen őskövület egy táp mert még jön egy vaskosabb kábel azon van egy kapcsoló még ami jönne előre a gép elejéhez, gondolom az olyan mint a "MAI" tápokon hátul a főkapcsoló. -
-
erikke17
őstag
Üdv.
Olyan lehetséges hogy egy 300W PC táppal egy 12V motrot meghajtani??Mert szakgyakorlaton mesterünk hozott egy nagy reluxát és azt akarja elektromosra megcsinálni motor áttétel minden megvan. csak kérdés hogy a tápnak melyik kábeleit kell rákötni?? +12V ezen 20A tud leadni meg a fekete kellene az valami GDA vagy mi volt vagy melyeket kellene??
DTK táp volt de még az a fajta amiről még a monitorok is rá voltak kötve a tápra. -
atesss
addikt
No jó, de azért ne tartson a lehetségesnél 2x tovább egy 4Ah-s töltése...
Közben egy kicsit utánanéztem én is a támának, és van pl. az UC3906 IC, ami erre elég elterjedt. Pl. : [link] és oldalt a "Termékeink" közt az "Akkumulátor töltő" (vagy [link]).
Az mondják, a Rádiótechnikában (majd letöltöm este ) meg részletesebben írnak a működésről.
Az nem baj, ha egy kapcsoló (vagy inkább potméter, hogy pl. ne csak 2-3-4, hanem pl. 3,5Ah-s akksihoz is a lehető legjobb legyen) kell a beállításhoz, csak utána automatikus legyen a töltési folyamat.
Egy fesz vagy árammérő panelműszer is kellhet bele mondjuk.
Sajnos az IC 2000Ft bruttó a RET-nél, de ez talán elég jó lenne erre a célra.
A Lomexben van UC2906, ami valószínűleg nem sokban különbözik, de ezt meg kéne még nézni. De ez is 1700 bruttó.Lehet mégsem lenne így olyan olcsó, de akkor legalább tényleg jó legyen, ha már úgyis drága.
Meg találtam egy "12V/20A-es tirisztoros automata ólom-savas akkumulátortöltő" -ről is egy elég komoly leírást: [link]
Itt a töltési üzemmódokról, kiméletes töltésről, rosszabb állapotú akksik (ilyenre is lehethogy lenne használva ! ) lehető legjobb kihasználásáról, kíméléséről, stb. elég sokat "értekezik".
Ez mondjuk csak 20Ah-tól használható, de az elmélet hasznos lehet azért kisebb akksikhoz is. Vagy a zselések ilyen szempontból különböznek valamiben lényegesen ? Én úgy tudom csak a gondozásmentességben (savat nem kell figyelgetni) + a döntött pozícióban való használhatóságban van alapvetően különbség. -
And
veterán
A zselés ólomakkuk az egyik legegyszerűbb töltési módszert igénylő fajták, lásd #8115. A túltöltésvédelmi 'intelligencia' egy feszültséggenerátoros (de áramlimitált) töltőnél automatikusan teljesül, mivel az akku a végfeszültség elérése után gyakorlatilag nem vesz fel több áramot. A különböző kapacitású 12V-os példányok a töltés szempontjából csupán egyetlen jellemzőjükben térnek el egymástól, ez pedig a töltés kezdeti állapotában fellépő áram megengedett határértéke. Utóbbi limit az adatlapokból kiderül, jó esetben rá is van írva az akkura, de ha a 2Ah-s fajtához állítod be (annál lesz a legalacsonyabb), azzal nagy bajt nem csinálsz.
-
atesss
addikt
12V-os Zselés ólomakkumulátorokhoz szeretnék egy töltőt csinálni, lehetőleg olyat, ami "minél intelligensebb", azaz pl. a töltés befejeztével lekapcsol, a lényeg az lenne, hogy ha rajta marad az akksi akár fél-egy napon keresztül, akkor sem lesz baja.
De csepptöltés felesleges (ólomakksinál úgytudom nem is annyira lehet), amit az alatt a mondjuk max. 1 nap alatt merül, az egy normális akksinál semmi.
Ólomakkumulátorok töltésének szabályairól nem tudtok esetleg valami részletesebb "szakirodalmat" ?Alapvetően 2Ah- 6Ah-ra lesz használva (nekem egy komoly ledes fényszóróhoz valoszeg egy 2Ah-s, egy barátomnak pedig robogóakksi töltéséhez 4Ah, esetleg 6Ah-ig), de később kellhet máshoz is, úgyhogy szeretnék a lehető leginkább univerzálisat csinálni.
Egy 12V 2,9A-es trafót tudok szerezni valószinűleg olcsón, úgyhogy ha működne jól vele, ez lenne az alap.
Egyenirányítás, pufferelés (max. 16,9V) , és én utána egy vezérelt stabilizátorra gondoltam, de ez csak egy egyszerű elképzelés, és azt sem tudom hogyan kéne vezérelni...
Vagy hallottam már akkumulátor töltésvezérlő IC-kről, de ennek utána kéne nézni hogyan is működnek ezek.
A hatásfok nem baj ha nem jó (hűtőbordáim, vagy akár ventilátoraim meg vannak itthon), és a méret / súly sem számít, csak az univerzalitás, és hogy viszonylag olcsó legyen. -
atesss
addikt
válasz
PH-User
#8235
üzenetére
Hát a monitor hibája lehethogy nem olyan egyszerűen kideríthető.
De mindenesetre felnyitni sosem árt, lehethogy látsz szabad szemmel is már valami komolyabb hibát, pl. felpúposodott kondi, valamelyik alkatrész túlzott melegedése miatt barnuló nyák, stb.
Kiszáradó kondi pl. tud okozni esetleg ilyesmi hibát is.
Ezután pedig az elektrotanya oldalát [link] tudom ajánlani, ahol találhatsz hozzá Service Manualt, további hibakereséshez, de ehhez álltalában már jobban kell érteni + komolyabb mérőműszerek is kellhetnek.
Arra viszont figyelj, hogy egy nap csak két dolgot tudsz letölteni az oldalról, legalábbis egy IP-címről, és cache törlés nélkül.
Amúgy pont a hétvégén vittem el egy barátomhoz egy monitort, ami jó eséllyel ugyanilyen volt.Az itt található
Vagyis hol található ?
A monitorban pl. biztos nincs 25W-os erősítő. -
PH-User
addikt
Üdvözlet minden kedves elektronikásnak!
Kérdésem a következő lenne:
Van egy LG F700B monitorom és egy idő után elkezd az alsó-felső 50-50 pixel összeugrani kb. 10 pixelbe. Ezáltal eltorzul a kép, engem ez roppantul idegesít. Mi lehet a hibája?Másik kérdés:
Az itt található sztereó végfok-ot lehet-e további hídba kapcsolni? Tehát lehet-e 1x50W-os üzemmódban használni? Ha igen, akkor milyen ellenállású hangszórót tudok rákötni, hogyan változik az ellenállása?A válaszokat előre is köszönöm!
Üdv,
János -
pumatom
aktív tag
Sziasztok!
Mi a véleményetek a piacon vásárolható kínai adapterekről? Tűzvédelmileg mennyire biztonságosak?
Kb. 600Ft van a boltba vásárolható legolcsóbb táphoz képest, de nem tudom mennyire biztonságosak ezek?
-
mezis
félisten
Nem kell ezen sokat gondolkodni. Megnézed a tápcsatlakozót, hány db milyen átmérőjű, azonos színű volt az eredeti, innen saccolhatod a szükséges keresztmetszetet.
Szellős lesz a ház: helyezd igen magasra, mert ha leejtesz egy 5 Ft-ost (gombostűt), az a lehető legrosszabb helyre fog pottyanni. (Nem a megtalálás lesz nehéz, az könnyű lesz, ott kell keresned, ahonnan a füst száll föl...
![;]](//cdn.rios.hu/dl/s/v1.gif)
)Elkókat csak akkor cseréld, ha már púposodnak, vagy biztosan "Low ESR"-re tudod cserélni. (Én kényszerből elkóztam újra egy alaplapot, nem kaptam "Low ESR"-eseket -alkatrészboltban még csak most ismerkednek a fogalommal- és talán két év sem telt el, ismét púposodtak. Pontosan ezt olvastam valahol, hogy rosszul viselik az 50-100 kHz-et. Az is igaz, hogy az a PC talán éjjel-nappal ment.)
-
atesss
addikt
No igen, a hűtés többi részét azért valamennyire meg kell oldani, de pont emiatt amennyire csak lehet szellős lesz a ház - a teteje pl. biztos nem lesz rajta. Ez amúgy egy fekvő ház - és nem is ATX táp való normál esetben bele, hanem egy kisebb, egyedi "Compaq megoldás"
.
Plusz lehet rakok bordákat a VRM-ekre, és esetleg a kondikat is cserélem (és akkor már 105 fokosra).
A táp sem az eredeti helyén lesz természetesen - nem is lehetne, mert nem fér el - , hanem az is a lehető legszellősebben."körbedobozolni" az árnyékolni kívánt alkatrészeket, vezetéket
De az a kérdés, hogy egymást nem-e zavarják ? Mert én főleg emiatt gondoltam a külön árnyékolt vezetékeket.
Primer oldalon meg a kivezetett borda + a rajta lévő alkatrészek is külön valamilyen házban lesz mindenképp, plusz érintésvédelemnek.
Amúgy max. hány A lehet a tápban a legnagyobb (akár pillanatnyi) áramerősség ?
A vezeték méretezéséhez kérdezem. -
-
atesss
addikt
Üdv !
Egy 250W-os 80+-os 2500 Ft-os (aprón ennyi, boltban 3200) FSP-HEN táp passzívvá átalakításán gondolkozok.
Egy Codegánnyal csinált ilyet kb. 2 éve egy barátom, és működött még azzal is.
Az alapból bordán lévő alkatrészeket kirakta egy külső nagyobb bordára + a kondik egy részét is pár cm-es vezetékekre forrasztotta.
Azóta nem tudom mi a helyzet ezzel, majd megkérdezem tőle.
Ennek az FSP-nek sokkal jobb a hatásfoka, és csak egy alap P4 2.0-s Compaq D500/D510 gépet hajtanék vele.No de a lényeg az, hogy ugyan a Codegánynál ment anélkül is, de én inkább árnyékolt vezetékeket használnék.
De az a kérdés, hol lehetne olyat kapni, hogy nagyáramú nagyfrekvenciás vezeték ?
Nem végeztem még mérést, illetve nem nézegettem át az adatlapokat, de lehet 10+A-t is el kéne bírnia, és ugye az ellenállásának is abszolút kicsinek kéne lennie...Vagy álljak neki magam csinálni, pl. 2-es vagy akár 2,5-ös vezetékre egy kis háztartási alufólia + zsugorcső ?
-
Lacika001
aktív tag
válasz
erikke17
#8215
üzenetére
Szerverben lévő ventivel kisérleteztem jó nagy szélben (tavasszal), terheletlenül forog szépen, de 1W alatt maradt a "teljesítménye", jobban terhelve pedig egyszerűen megállt.
Szóval nem sok értelme van(#8218) mezis :ezt az ötletet védesd le még mielőtt ellopja valaki.
-
erikke17
őstag
Hmmm kis 3V motrokból van vagy 10 db meg van két 6 V meg egy 12V de semmi komoly célom nincs vele csak unaloműzésből szeretném.Azt meg lehet csinálni hogy aztán amit motor/motrok le adnak azt az áramot egy helyre öszpontositani pl egy másik ventilátort hajtana meg, úgy gondoltam hogy 3V+3V+3V+3V ez 4 db motor generálná az lenne 12V és ezt egy ventire adni hogy kellene ezt megcsinálni??
hogy kellene őket bekötni hogy összeadódjon??Vagy beiktatnák nagyobb motrot és az generláná.
-
erikke17
őstag
Elkapott a barkácsolhatnék
.Azt akarnám meg kérdezni hogy olyasmi lehetséges hogy egy PC ventijével valami szélcsatorna szerűségben elvezetni a levegőt és a meghajtaná a lapátokat az pedig valamit ami áramot termelne ez megvalósitható??Már ki gondoltam hogy miképp menne mechanikusan csak azt nem tudom hogy mi termelné az áramot??Kis áramban gondolkozok kb. max 24V -
erikke17
őstag
Annyira azért nem vagyok béna hogy a konnektort mérjem
de akkor is fura hogy a másik töltő ugyan az a gyártó csak más értékekkel arra meg azt mutatja a mérőműszer ami rá van irva a másikra meg a dupláját.Meg ha meg is hallgattam az aksit tölés közben elég jól rotyogott a sav meg a desztilált viz keveréke a 12Voltos töltőhöz képest -
-
And
veterán
válasz
erikke17
#8207
üzenetére
"Használom olyan fél éve és megmértem mennyit ad le a töltő nagyjából a dupláját adja le az adapter amperból is meg voltból is."
Mit csináltál egész pontosan 'áramleadás' mérésekor? Elvégezted a tipikus megmérjük az áramot a konnektorban műveletet, vagyis rövidre zártad a műszerrel a tápegységet? Csak mert máshogy nehezen tudom elképzelni, hogy a táp töltéskor 0,9A-t adott volna le. A tápegységekre írt áramérték nem valami állandót takar, hanem egyszerű terhelhetőség, másszóval maximális áramerősség, amelyet a táp folyamatosan biztosítani tud. Az ilyen egyszerű dugasztápok feszültsége pedig stabilizálatlan, és mivel kis teljesítményű trafó van bennük, fokozottan jellemző rájuk, hogy az üresjárási (= terheletlen) kimenőfeszültségük jóval nagyobb, mint a rájuk írt névleges érték.
Nekem is van ilyen halogénlámpám, valami 4A-es (25W-os) izzó van benne, a "töltőköre" pedig semmi másból nem áll, mint egy teljesítmény-ellenállásból, amelyet az akkuval sorbakötöttek. Persze a dugasztáp (azaz 'töltő') csatlakoztatásakor az aljzat az izzót mindenképp leválasztja az akkuról. Szintén 12V-os tápot kaptam hozzá, a töltés max. egy napig tart vele, de ennél tovább nem nagyon szabad rajtahagyni: mivel a táp forrásfeszültsége jóval nagyobb, mint a 6V-os ólomakku töltési végfeszültsége, ezért hosszú távon simán túltölthető vele az akku.
#8206: Ahogy Lacika írta, a képlet pedig Rb= dU / I, ahol dU a feszültségesés, amely I áram hatására bekövetkezik. Vagyis pl. ha egy 1,24V-os üresjárási feszültségű NiMH-cella 500mA-es terhelésre 1,21V-os kapocsfeszültséget mutat, a belső ellenállása:
Rb= (1,24-1,21)V / 0,5A= 0,06Ω, vagyis 60mΩ az adott töltöttségi állapotában (egyébként változik). -
erikke17
őstag
Üdv a népnek látom sok szaki van itt ezért irok ide.Az lenne a dolog hogy adott egy tölthetős halogén lámpa savas akkuval
Aksi: 6V/4Ah
Töltő:9V/450mA
Használom olyan fél éve és megmértem mennyit ad le a töltő nagyjából a dupláját adja le az adapter amperból is meg voltból is.Ez mitől lehet??Volt egy másik ilyen lámpa az megadta magát aztán töltöttem annak a töltőjével:
12V/500mA de gondolom ezzel nem éppen egézséges az aksit tölteni. -
And
veterán
válasz
pumatom
#8203
üzenetére
Nos, ez három lényeges dologtól függ:
1.) alkalmazott nyitóáram,
2.) elem kapacitása,
3.) ledek kapcsolástechnikája.
A kapacitásból, az elemek soros kapcsolása esetén: t= C / I, ahol:
- t: működési idő [h],
- C: elem kapacitása [mAh],
- I: összes terhelőáram [mA].
Sajnos 3V-os tápeszültséggel a ledeket csak egyenként (külön soros ellenállásokról, rossz hatásfokkal) tudod meghajtani, kék/fehér ledeknél pedig eleve necces az ennyire alacsony táp. Sokkal jobb hatásfokú táplálás alakítható ki kapcsolóüzemű led-meghajtó vagy DC-konverter áramkört használva az elemek után. Nem mellesleg ezek a kapcsolások jobban képesek kihasználni az elemekben tárolt energiát, mivel azoknál a kapocsfeszültség a kisütéskor messze nem annyira állandó, mint pl. egy NiMH-akku esetén.
Jófajta alkálielemek kapacitása kis terhelésnél akár 2,5..3Ah is lehet. 2500mAh-val és ledenként 10mA-es (kezdeti) nyitóárammal számolva kb. két nap folyamatos működési idő jön ki öt ledre, de közben a fényük szépen lassan csökken, ha a soros ellenállásos táplálásnál maradsz. -
And
veterán
válasz
CPT.Pirk
#8201
üzenetére
"de az előnye a 7805-höz képest komoly, annak valahol 50-55% körül van a hatásfoka, de nem találtam konkrét grafikont róla."
A lineár stabilizátoroknak nincs konkrét hatásfokuk, vagyis az erősen függ a bemeneti feszültségtől és a terhelőáramtól. Ha pl. 1A-rel terhelünk egy 7805-öt, és 7V-ot adunk a bemenetére (az 1A-hez tartozó minimális dropout 2V), akkor a hatásfok 6mA sajátfogyasztás mellett 71%-ra adódik. Ha viszont csak 50mA-rel, és a bemenetre 30V-ot kapcsolunk, akkor mindössze 15%. -
CPT.Pirk
Jómunkásember
Lehet már nem gyártják, két éve a tanórán számoltunk azzal a cuccal. De van egy csomó LM társa, ugyanolyan jók kb., pl. LM 2576-5, ez egészen 3A-t le tud adni, és egyszerű is, ilyen kis tekercset is kapni boltban, ami kell bele.

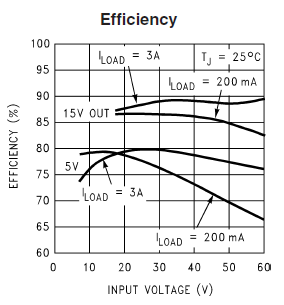

Megnézve a hatásfokot, 12V mellett 200mA esetén 78% körül van, ami elég jó, és teljes terhelés mellett sem lesz sokkal rosszabb. Persze biztos van ilyen egyszerű fajtából ennél is jobb, de az előnye a 7805-höz képest komoly, annak valahol 50-55% körül van a hatásfoka, de nem találtam konkrét grafikont róla.
Lacika001: védi magát, pl. lekorlátozza a kimenő áramot. Volt egy rajzom, hogy mi minden kell egy 7805-re, mert már attól is szét tud menni, ha valami miatt a kimenetén megemelkedik a fesz, mondjuk a táplált készülék hibája miatt. Persze ez elég nehezen fordulhat elő autós területen, minden esetre érdemes betenni egy diódát, aminek az anódja a tápfesz felé néz, másik fele meg a 7805 kimenetén van.
Viszont ami fontos autós szempontból, az a bemeneti áramlökéstől védő Z dióda, a bemenet és a föld közé kell kötni, a Z feszültsége pedig legyen nagyobb mint 12V.
.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
)
.
Új hozzászólás Aktív témák
ekkold- Samsung Galaxy S24 Ultra - ha működik, ne változtass!
- DOOM - The Dark Ages
- Milyen széket vegyek?
- Samsung Galaxy A16 5G - a hetedik évben megpihen
- Geri Bátyó: B550 szűk keresztmetszet, de mi és miért?
- exHWSW - Értünk mindenhez IS
- ThinkPad (NEM IdeaPad)
- Brave
- HiFi műszaki szemmel - sztereó hangrendszerek
- Luck Dragon: Asszociációs játék. :)
- További aktív témák...
- Bomba ár! Dell Latitude 5420 - i5-1145G7 I 16GB I 256SSD I HDMI I 14" FHD I Cam I W11 I Garancia!
- BESZÁMÍTÁS! Microsoft XBOX Series S 512GB játékkonzol garanciával hibátlan működéssel
- LG 27UL500-W - 27" IPS - 3840x2160 4K - 60Hz 5ms - HDR10 - AMD FreeSync - 300 Nits - sRGB 99%
- ÁRGARANCIA!Épített KomPhone i5 10600KF 16/32/64GB RAM RTX 3060 12GB GAMER PC termékbeszámítással
- LG UltraGear Gaming Monitorok: FRISS SZÁLLÍTMÁNY -30%
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
