Helló szakik!
Egy egyszerű kapcsolásban kérném a segítségeteket.
Adott egy tft monitor, melynek az inverter része szénné égett. A hiba áthidalására felhasználtam 2 db univerzális invertert, így mind a 4 cső világít. A hiba ott kezdődik, h ahonnan lecsapoltam a 12V-ot a inverternek, ott stand bye állapotban is jelen van a delej. Mértem több pontot is, ahol a 12V megtalálható, de minden pontnál ugyanez a helyzet.
Viszont van még olyan 3.x V is, ami stand bye állapotban nincs jelen. Na most ezeket a pontokat szeretném felhasználni kapcsolónak. Kérdésem tehát egy ilyen kapcsolóhoz szükséges kapcsolás lenne.Elsőre úgy gondoltam, h pl egy bc 182 és egy dióda is jó lehet, viszont nem tudom, h hosszú távon mennyire tolerálná a tranyó a rajta keresztül folyó áramot. Ebben kérném tehát a segítségeteket.
Előre is köszönöm!
Üdv!
-
#10990
moha21
veterán
csabyka666
#10989
moha21
veterán
válasz
csabyka666
#10989
üzenetére
2 külön hálózatra bontod egyszer a feszgen aktív utána meg az áramgenerátor aktív. Az eredményeket összegezd. Northon-Thevenin-el is lehet csinálni a feladatot.
pl: feladat
megoldások: szuperpozíció
Remélem érthető, ha kell segédanyag jelezz privátban küldök hozzáférést tanagyagokhoz.
-
#10989
csabyka666
veterán
moha21
#10988
-
#10988
moha21
veterán
csabyka666
#10987
moha21
veterán
válasz
csabyka666
#10987
üzenetére
Vizsgálás közben a feszültséggenerátort rövidzárral, míg az áramgenerátort szakadással helyettesítjük. Utána a gerjesztéseket előjelhelyesen összegezzük.
Igen jól érted.
-
#10987
csabyka666
veterán
Üdv!
Lenne egy újabb kérdésem. A szuperpozíció tétele alkalmazható egyidőben feszültség és áramgenerátorra is, vagy csak 2 ugyanolyan elemre szabad használni?
Úgyértem, hogy ha van egy kapcsolásban egy feszültséggenerátor és egy áramgenerátor, akkor megtehetem-e azt, hogy első lépésben a feszültséggenerátor hatását vizsgálom, ekkor az áramgenerátort szakadással helyettesítem, majd második lépésben az áramgenerátor hatását vizsgálom, és ekkor a feszültséggenerátort rövidzárral helyettesítem...?
-
#10986
csabyka666
veterán
moha21
#10985
válasz
moha21
#10985
üzenetére
Az áramirányt meg tudom állapítani, csak a feszültséggel voltak bajaim. Viszont ahogy te is írtad, áramirány = feszültségirány, szóval ez is megvan.
A lényeg az, hogy kiszámolok egy értéket az ellenálláson eső feszültségre (vagy a rajta folyó áramra), és amennyiben a felvett referencia ezzel ellentétes, akkor kap egy "-" előjelet.
Köszönöm a segítséget mégegyszer!
Ha esetleg lenne még valami értelmes kérdésem, akkor jelzek!
-
#10985
moha21
veterán
csabyka666
#10984
moha21
veterán
válasz
csabyka666
#10984
üzenetére
Az a baj nem ismerem a programot. Igen fordítva rakod be a programba őket. Negatív áram nincs így azzal felesleges bajlódni. Generátoron kívül mindenütt megegyezik a U és I iránya.
-
#10984
csabyka666
veterán
moha21
#10983
válasz
moha21
#10983
üzenetére
Persze, ezt tudom. A gondom az volt, hogy nem tudtam átültetni a TINA-ba a gyakorlatot.
Köszönöm a segítséget! Tehát a keresett feszültség a 4 ohm-os ellenálláson "-1,75V" a rajz szerint? Magyarán TINA-ban fordul a műszer, és annyi?
Ja, mi a helyzet az árammmérővel? Azt is fordítva kössem rá?
Bocsi, hogy ilyen értelmeseket kérdezek, de nem akarok 50-50%-ot adni a dolognak...
-
#10983
moha21
veterán
csabyka666
#10982
moha21
veterán
válasz
csabyka666
#10982
üzenetére
Igen fogyasztónál megegyeznek U és I irányok.
Amúgy logikus multimétert fordítva rakod rá egy aksira akkor mondjuk -12V-ot mutat nem?
-
#10982
csabyka666
veterán
moha21
#10981
válasz
moha21
#10981
üzenetére
No, akkor szerintem összeállt a kép.
Termelői oldalon a feszültséggenerátor "+" pólusától a "-" felé mutat a referencia, fogyasztói oldalon pedig a feszültségmérő szempontjából pont fordítva, tehát a "+" pólus felé mutat, igaz...?
Nekem így logikus...
Tehát ezek szerint a rajzot jól csináltam TINA-ban, de a műszert fordítva kell rákötnöm, ha hiteles adatot akarok kapni?
Annyit még, hogy fogyasztói oldalon az áram és a feszültség iránya megegyezik, igaz?
-
#10981
moha21
veterán
csabyka666
#10980
moha21
veterán
válasz
csabyka666
#10980
üzenetére
Igen, ha így kötöd be a feszültségmérőt negatív feszültséget mutat.
-
#10980
csabyka666
veterán
Húh, ez a szimuláció nagyon jó. Én is pont így gondoltam. Ezek szerint jó a számításom?
Annyi még, hogy a vizsgált 4 ohm-os ellenálláson a feszültség nem "-"?
Mert a műszer fordított irányban van rajt a kiírás szerint, nem? -
#10979
csabyka666
veterán
moha21
#10978
válasz
moha21
#10978
üzenetére
Üdv!
Köszi a választ! Termelői oldalon az áram abba az irányba folyik, amerre mutat a nyíl - ez tiszta.
Feszültséggenerátorral vagyok gondban, mert ugye a rajzon "jobbra" mutat a nyíl, és a TINA-s kapcsrajzban "bal" oldalon van a "+" jel. Gondolom azért csinálhatták így, mert az áram folyik, a feszültség pedig csak van két pont között, ezért nem rajzolhatták nyíllal.
Tehát ha jól értelmezem, akkor a feszültséggenerátort úgy kell értelmezni termelői oldalon, hogy a nyíl a "+" végétől mutat a "-" vége fele?Igazából az érdekelne, hogy a kézzel rajzolt kapcsolási rajt ekvivalens-e a TINA-s kapcsolással?
-
#10978
moha21
veterán
csabyka666
#10977
moha21
veterán
válasz
csabyka666
#10977
üzenetére
Ha az áramgenerátor adott akkor ott bizony 2 amper folyik abba az irányba amelyikbe mutat.
Feszültséggenerátornál, ha termelő módban van a generátor akkor a feszültség és az áram iránya ellentétes. Ha fogyaszt a generátor megegyezik a feszültséggenerátor árama és iránya.[link] De ez a program nem 100 % ha kell majd kiszámolom.
-
#10977
csabyka666
veterán
Üdv!
A TINA-val kapcsolatban lenne egy kérdésem. Ti biztosan tudtok nekem segíteni!
A gondom az, hogy nem tudom eldönteni, hogyan vannak a referenciák a programban.
Egész pontosan arra gondolok, hogy adott egy egyszerű kapcsolási rajz: áramgenerátor, feszültséggenerátor, meg egypár ellenállás, és egyik ellenálláson akarom kiszámolni a feszültséget, illetve az áramerősséget.
Namármost kiszámolom például szuperpozícióval, kapok is egy eredményt, de gondban vagyok, hogy a forrásokat, illetve a mérőműszereket hogyan rakjam rá, hogy a várt eredményt mutassa?Arra jutottam, hogy a feszültséggenerátornál a "+" pólustól a "-" pólus fele mutat a referencia, a feszültségmérőnél pedig pont fordítva, de ez csak egy tipp.
Áramgenerátornál illetve árammérőnél meg vagyok lőve.Valaki tudna valami használhatót mondani?
Itt látható a feladat, itt pedig a kapcsrajz.
Köszi!
-
Lompos48
nagyúr
válasz
pumatom
#10973
üzenetére
Az az adott generátortól függ, hogy hány Ampert képes leadni?
Igen, minden generátornak van egy maximális teljesítménye, amibő kiszámítható a maximális áram is. DE a motor is képes kell legyen arra, hogy leadja a generátor által megkívánt teljesítményt. Tehát a számításokba bejönnek a hatásfokok is szorzóként.
-
sörösló
aktív tag
válasz
Lompos48
#10970
üzenetére
Azért mértem, mert a 2 W-os LED fényforrásom kikapcsolt állapotban is kibocsájt egy kevés fényt. Ennek oka a vezeték kapacitása.
Ezt azért furcsálom, mert szabály szerint a fázis a fali kapcsolóhoz megy, utána a fogyasztóhoz. Akkor honnan kap fázist, akár kapacitívan is? Lehet fordítva van bekötve a fázis/null.Ez így is van, de ha egy 2.2 nF áthidalással világít picit, akkor lehet átszórás a kapcsolóhoz vezető és a világítótesthez vezető erek között is, ha elég közel és elég hosszan egymás mellett futnak.Egyszer már említettem, hogy nagyon megrúgott az üzemi világítás által átszórt delej egy javított kábelen. Akkor azt írtad hogy az lehetetlen mert a háromfázisú rendszerekben az áramok kioltják egymást. Elméletileg igaz, de a gyakorlatban még soha nem láttam tökéletesen szimmetrikusan terhelt háromfázisú hálózatot!
A különféle kapcsolóüzemű elektromos kütyük által generált szórásokról meg jobb nem is beszélni.
A hálózati méréseknél el lehet felejteni az egyszerűbb digitális műszerek jó részét, a fázisceruzát meg pláne! Ha van még valakinek, akkor a jó öreg orosz analóg műszer , vagy a próbalámpa jöhet szóba. Az egyszerűbb orosz voltmérők még csak nem is Deprez, hanem lágyvasas műszerek voltak. Ha az azt mutatta hogy a feszültség 216 V,akkor az tényleg annyi Volt volt.
Persze vannak kiváló digitális TrueRMS multiméterek meg hálózati analizátorok, de ez már nem a háztartási amatőr kategória. Az ára semmiképpen.
-
mezis
félisten
válasz
Lompos48
#10970
üzenetére
A lépcsőházi LED fényforrásnál a fázis hivatalból ott van a közelben. Hol közelebb, hol távolabb
, attól függően, hogy milyen állapotban van a két kapcsoló. Van amikor halványabban dereng. A vezetékelésem lapos fali kábel.Az, hogy nem csak az alternatív bekötésű LED fényforrás is kap egy kis fázist vezetékektől kapacitíve attól lehet, hogy sok esetben azonos nyomvonalon vezettem a konnektorokhoz vezető kábeleket is. A kapcsolók minden esetben a fázist szakítják meg.
Amikor kiszámoltam egy kis ködfénylámpa éves energia felhasználását igen meglepődtem és úgy döntöttem, hogy csak indokolt esetben alkalmazom. Sok kicsi sokra megy.
Az előbb elfelejtettem, hogy a 3 LED-es fényforrás sorba kötésénél kicsit trükközni kellett, a darabonként 330 nF-os kondenzátor helyett egy db 470 nF-al kaptam meg a 20 mA-es üzemi áramot.
-
Lompos48
nagyúr
Kis problémákat látok a felvetésedben:
Én mostanában mértem 3 eres MTK kábelt (0.75 - 1 mm2) kábel kapacitását. Kb. 1 nF 10 méterenként.
A rádiófrekvenciás koax kábelek leg"rosszabbikának" a kapacitása 30 pF/ft. Itt kb. kijön az 1 nF a 10 méterhez. Lehet ott van valahol az MTK is. A mérőműszer belső ellenállása ellenben tényleg érdekes dolgokat tud produkálni váltóáramnál.
Azért mértem, mert a 2 W-os LED fényforrásom kikapcsolt állapotban is kibocsájt egy kevés fényt. Ennek oka a vezeték kapacitása.
Ezt azért furcsálom, mert szabály szerint a fázis a fali kapcsolóhoz megy, utána a fogyasztóhoz. Akkor honnan kap fázist, akár kapacitívan is? Lehet fordítva van bekötve a fázis/null.
Egyébként minden OK. Még annyit, hogy a kapcsolóba épített ködfénylámpa legalább 1mA-t eszik. Az pedig már 2kWh, ami majdnem hihetetlenek túnik.
-
mezis
félisten
válasz
_Petya_
#10967
üzenetére
Simán összejöhetett a vezeték kapacitásából. Nézd meg a műszered bemenő ellenállását. Lehet az akár 100 MOhm is. Köss párhuzamosan mind a két iránnyal egy-egy 5 W-os (230 V) hagyományos izzót és mérj úgy. Jelzőfénynek sem lesz rossz, vigyázat, a vászon tekereg !
Én mostanában mértem 3 eres MTK kábelt (0.75 - 1 mm2) kábel kapacitását. Kb. 1 nF 10 méterenként.
Azért mértem, mert a 2 W-os LED fényforrásom kikapcsolt állapotban is kibocsájt egy kevés fényt. Ennek oka a vezeték kapacitása.
Így aztán a fürdőszobai 3 x 2 W-os, darabonként 12 LED-et tartalmazó fényforrásokat sorosra kötöttem, és így is ugyanakkor fényt adnak harmadakkora teljesítményfelvétel mellett ! A kapcsolót pedig áthidaltam egy 2.2 nF-os kondenzátorral, így éjszaka enyhén bevilágítják a fürdőszobát, 0.1 mA áramfelvétellel (a cos FI-t ne kérdezzétek
).Egy kapcsolóba beépített jelzőfény (glimm lámpa) is felvesz kb 0.6 mA-t. Ha jól számoltam ez egy év alatt csaknem 1 kWó.
A fázisceruzámnál kb 0.06 mA-t mutatott a műszerem.
-
_Petya_
őstag
Sziasztok!
A következő problémához kérném a segítségeteket:
Készítettem egy motoros vetítővászonhoz vezérlést. A vászonhoz egy 4 eres vezeték megy, nulla, védőföld, fázis(fel), fázis(le). A vezérlő ennek megfelelően, a nullát és a védőföldet fixen adja neki, a fázis pedig egy relével kapcsolódik a fel, vagy a le irányú vezetékre.
A következő jelenséget tapasztalom, digitális multiméterrel mérve:
- A vezérlő kimenetén mérek feszültséget: ha le/fel kapcsolom a vezérlőt, akkor a kapcsolt irány fázisa és a nulla között 230V van, a másik fázis és a nulla között 0V, ez helyes, így kell működnie.
- rákötök erre egy hosszú (kb. 8m) vezetéket, és annak a végén mérem ugyanezt (még a vászon bekötése előtt, nehogy rosszul hajtsam meg, és tönkremenjen, tehát terhelés nincs) a kapcsolt irányban megvan a 230V, viszont a másik fázis és a nulla között is mérek 80-90V-ot. Átkapcsolva ugyanez, csak fordítva.Kérdés: mi a jelenség magyarázata?
(Tippem: kapacitív csatolás lenne a két egymáshoz közeli kábel ér között? Tehát ott valóban 90V van, de baromi kicsi áram? És a nagy belső ellenállású műszer ezt meg tudja mérni, de pl. egy Deprez-elven működő már nem mérné? Kipróbáltam egy 230-as izzóval, nem világított, nem is izzott a legkevésbé sem...)
Van valakinek ötlete?
Petya
-
Jancsi
aktív tag
Szükségem lenne egy kis segítségre, átalakítottam egy ATX tápot 24V-osra, de nem tudom kiszámolni a képen bekarikázott RC tag új értékét.[link] Arra tippelek, hogy a kapacitás maradhat ugyanakkora, de az ellenállás értékére nincs ötletem, most egy 33 Ohm-os 5W-os van beépítve. (15 Ohm 2W már 12V esetén is elég meleg volt)
A másik gondom, ami lehet, hogy ezzel van összefüggésben az (nem megfelelően szűr az RC tag), hogy az egyenirányítók, a terheléshez képest szerintem irreálisan melegednek. 100-150mA terhelés, a pozitív és negatív ágban is plusz egy 12V-os feszsztab. kb 50mA terheléssel van a hűtőbordán, 20-30s alatt 35-40 fokos lett a borda (a venti pörgött, de a doboz teteje nem volt rajta). Arra gondoltam, hogy az SBL3040-ek igencsak határon (abszolút maximum Vrwm 28V) dolgoznak már 27,7V esetén (ennyi van a kimeneten ilyen kis terhelés mellett). Gondolom ennél lényegesen nagyobb feszültségcsúcsok is lehetnek, így inkább 60 vagy 100V-os egyenirányítóban gondolkodok (gyárilag a 12V-os ágban 200V-os egyenirányító volt, csak nem tudom indokolt volt-e vagy csak az volt épp jó áron), 200V valószínűleg most is elég lenne, de 0,2-0,25V-al több esne rajta 10-12A mellett.
Ha megoldódik a dolog a jövő héten veszek pár 24V-os izzót és letesztelem. Kíváncsi mekkora teljesítményt tud majd leadni 2x24V-on, egy eredetileg 420W-os Chieftec táp. -
CPT.Pirk
Jómunkásember
válasz
Lompos48
#10963
üzenetére
Volt még egy kis időm kipróbálni. A poti vége felé lehet igazából a hangerőt állítani (47k-s B-s poti van ott) egy rövid szakaszon.
Valami másfajta osztó kellene, ami 3,5 - 5V közötti feszültségállítást csinál, bár így is használható, csak nem az igazi.Majd be üzemelem a csövest is, megnézem elég-e a csillapítása oda.
-
-
CPT.Pirk
Jómunkásember
válasz
sörösló
#10956
üzenetére
Az Ecl/Pcl86 csövek tartalmaznak egy triódát, és egy végerősítőt, azért vannak egy búrában, hogy anno a TV/rádió technikában 1 cső, pár alkatrész meg egy trafó megoldja a hang kérdését.
Nem a cső technika csúcsa, és a teljesítménye is nagyon kicsi, de panelba elég, valamint megfizethető, és teljesen jó első csöves erősítőnek. (nyilván nem mondtam neked sok újdonságot, nem okítani akartam, csak leírni, hogy miért ezt a csövet választottam)Szóval nem a munkapont beállítás nem megy, hanem csak majdnem oda van állítva a cső, nem volt pontosan akkora ellenállás, amit számoltam. Lesz korrigálva az érték, de csak miután valami nyákfélét is csinálok.
így néz ki a munkapont beállításom.
Ami nekem gondot okoz, az az, hogy a vonali szintű jelek sokszorosan túlvezérlik a csövet. Ez miatt kísérletezgetek mindenfélével már egy ideje.
Lompos48: amit írtál utoljára nekem, azt a linkelt fetes kapcsolásra értetted, vagy arra, amit még előtte kérdeztem a relé helyett rakott fetről? (utóbbira tippelek)
Mi a véleményed a fetes hangerő szabályzóról? -
Lompos48
nagyúr
válasz
sörösló
#10956
üzenetére
Most akkor csövest épít ez a jóember, vagy félvezetőst?
Ezek szerint hibridet.
A csöves tisztán analóg technika...
Előtte bármi lehet. Fantázia kérdése. Ha megcsinálja, akkor megtapsoljuk, mert beszámol róla. Jó volna ha neki címeznéd kritikádat/kifogásaidat. Én csak véleményt mondok ahol tudok valamennyit.
-
sörösló
aktív tag
válasz
Lompos48
#10955
üzenetére
Onnan indult hogy nem megy a tióda munkapontbeálítása, azóta meg már bejártátok a digitális technika minden varázslatát! Most akkor csövest épít ez a jóember, vagy félvezetőst? A kettőt kavarni szerintem nem igazán okos dolog. A csöves tisztán analóg technika, megvannak a szépségei, meg a hátrányai is. Vájtfülűeknek biztosan szebb a csöves hangja, de az 5.1 hangzást sztem nem erre találták ki. Valahogy nem kerek nekem ez az egész... Bocsi, lehet hogy hüle vagyok, de az istennek se értem hogy mi akar ebből kijönni.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#10951
üzenetére
Ha a bemeneti jelet rezisztív ellenállásokon osztod és ezen a soron "kapcsolgatsz" FETekkel, ha az osztó 2 nagyságrenddel nagyobb ellenállásokból áll, mint a FET Ron-ja, akkor az utóbbit csak picit modulálja az audiójel amplitúdója, nem hiszem, hogy észlelhető/érezhető torzítást tudna okozni. Keress valami Ron görbéket fesz. függvényében és nézd meg mekkora lehet az Ron változása max. párszáz mV hatására. Természetesen a teljesen nyitott FETek esetére gondolok.
-
CPT.Pirk
Jómunkásember
válasz
CPT.Pirk
#10950
üzenetére
Kis kiegészítő, ez a fetes áramkör jó lenne a sima, 5.1-es működésre, mikor gépről jön a hang, most Audigy hangkarim van, de ez sem képvisel olyan minőséget, ami miatt érdemes maximumra törekedni ezon a téren.
A rendes Pio CD lejátszó, Onkyo tuner, stb. számára külön bemeneteket csinálnék, amik jelét egy két tengelyes dupla potival lehetne szabályozni, azt egy jobb fajta kazettás deckből bontottam ki. így a minőség ezen a részen a lehető legjobb lenne, plusz instant balansz funkció is ott van a poti miatt.Hallható különbség van az között, ahogy egyazon zene (flac kiírva audiocd-nek) szól az Audigyiből és a CD lejátszóból, az utóbbi javára, pedig az Audigy sem annyira bóvli.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#10949
üzenetére
Milyen torzítások, stb. lesznek ott?
Amúgy régebben csináltam egy jfet alapú hangerőszabályzót, amiben a fetek csatorna ellenállása alkotta a fesz. osztó alsó tagját, és egy közös feszről lehetett vezérelni mindet. Az működött, talán még a panel is megvan valamerre, meg a rajz.
szerk: meg is van: [link]
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#10947
üzenetére
Az bizony
Amin még gondolkodtam eddig, az az ellenállás - létra, mint változtatható fesz. osztó, csak nem találok hozzá sehol 24 állású forgókapcsolót. Láttam képen olyat, hogy smd ellenállásokkal a forgó tengely köré rá volt építve a létra is, csak össze kellett kötni, de olyat sem találtam még sehol.
A legtöbb amit találtam, az 12 állású Jaxley volt, de az is csak 1 darab.Esetleg forgókapcsoló helyett egy asszinkron előre/hátra léptető áramkör + 24 relé is megoldás lenne, de a relé az drága, főleg 6*24, meg sok hely...
-
Lompos48
nagyúr
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#10943
üzenetére
Ha csatornákat is akarom külön vezérelni, az szerintem nagyon megbonyolítja, oda külön 5 bites számlálókat kellene tennem, vagy legalább is egyet mindenképpen, esetleg a master számláló utolsó 5 bitjét kellene használni. Lehet egyszerűbb, ha beteszek 6 hagyományos potit a csatornákhoz egyszerű osztónak, úgy is csak 1x kell beállítani őket, jellemzően leginkább a fül és a hangfal távolságának megfelelően. Ez egy nem túl nagy panel szoba, ennél komolyabb hangolásnak nem nagyon látom szükségét.
Amire ténylegesen szükség lehet, az a center hangfal hangerejének növelése, mert apukám hallása nem túl jó, és a beszédet gyakran nehezebben érti a filmek alatt, de ezt akár a lejátszóból is könnyen tudom állítani egy mozdulattal.Ha csak a master hangerőre koncentrálunk, akkor az első 8 + 1 bit simán előállítható fix logikai szintekkel, a maradék 7 bit meg jönne egy asszinkron előre/hátra számlálóról, annál a set bemenetekkel a bekapcsoláskori érték is beállítható. A számláló bemenetére meg egy prell mentesítő kapcsoláson keresztül érkezne egy ilyen forgós jeladó, franc tudja mi a precíz neve.
![;]](//cdn.rios.hu/dl/s/v1.gif)
Ilyen asszinkron számlálóra van is rajzom valamerre, tanultuk órán.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#10942
üzenetére
...szerintem elég lesz csak master hangerőt állítgatni, és fix "0"-n tartani őket...
Ezt addig, amíg nem szállsz el attól, hogy milyen cuccokon hallgatsz zenét, majd rádjön a görcs, hogy hangold már azt az 5 csatornát a szobára (mondjuk függöny, könyvespolc vagy párnák elnyelése miatt)
. Biztos rádjön, hogy ha potenciálisan tugggya, miért ne engedd meg neki....gondolom ilyen elven mennek a végtelenszer körbeforgatható hangerő potméterek is...
Igen
"no dac selected" - gondolom, hogy inkább biztonsági kód. Ha valamilyen okból megszakad a kapcsolat a bemenet felé és azok lebegnének ne kezdjen el üvölteni az erősítő. De ennek még utánaolvasunk.
Miután kész a 2x 8 bit, egyszerűen vigyem rá őket egy 16 bites multiplexerre, onnan meg be a cuccba valamilyen órajellel, és meg is vagyok?
Itt majd még kutatunk. Előszöris a kész a 2x 8 bit-et elő kell állítani valamivel. Azokat kezelőszervekkel kell vezérelni (legalább egy channel select meg up/down billentyűkészlettel, meg Mute - ami lehet pont az 1111 kombináció
).
Megpróbálom előásni valahonnan a 25 éves AD7110-es cuccaimat/rajzokat, azon volt ilyesmi még balance logikával is. -
CPT.Pirk
Jómunkásember
válasz
Lompos48
#10941
üzenetére
Köszi!

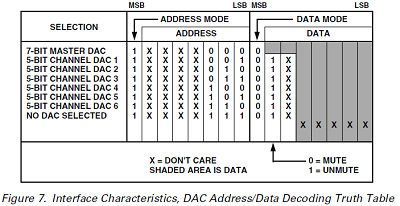

Megnézve a vezérlését a cuccnak, azt várja, hogy egy cím bájtot követ egy adat bájt, vagyis 2*8 bit kell a vezérléshez.
Ez alapján az a cím bájtban az első bit mindig "1", a következő 4 mindegy, a maradék három pedig a csatorna kiválasztást végzi, bár nem valószínű, hogy azokra szükségem lenne, szerintem elég lesz csak master hangerőt állítgatni, és fix "0"-n tartani őket.
A következő 8 bit első tagja mindig "0", a masternél a következő 7 érték adja a csillapítást, csupa nulla adja -127-et, míg csupa egy a 0-át. Ha emlékeim nem csalnak, akkor egy impulzussal növelhető/csökkenthető sorrendi hálózattal simán meg lehet csinálni a kívánt érték beállítását. - gondolom ilyen elven mennek a végtelenszer körbeforgatható hangerő potméterek is, mert csak egy elfordulás impulzust adogatnak.
Miután kész a 2x 8 bit, egyszerűen vigyem rá őket egy 16 bites multiplexerre, onnan meg be a cuccba valamilyen órajellel, és meg is vagyok? Mit takar az igazságtáblában az utolsó, "no dac selected" sor, akkor egyikre sem érvényes az utolsó 5 bit, vagy mindegyikre érvényes?
-
Lompos48
nagyúr
válasz
CPT.Pirk
#10940
üzenetére
Izgalmas választás! Analóg szempontból az IC tökéletes, mindent tud, amire szükséged van/lehet. Az 1dB-es lépték a szabályozásnál tulajdonképpen tökéletes a hangerőszabályozáshoz. (Husszonannyi évvel ezelőtt az Analod Devices jelent meg elsők között a digitális hangerőszabályozással. Az AD7110 volt a típus, ahol megteoretizálták az 1,5dB-es lépéseket, mint olyan határt, ami alatt a szabályozás folytonosnak tűnik a fül számára). Ami problémát látok: plusz tápo(ka)t kell beépíts majd az erősítődbe, meg a nagy kihívás is, hogy ezt digitálisan vezérelni is kell. Nem lesz egyszerű, de annál nagyobb lesz majd az elégtétel.
Drukkolok neked. Esetleg menet közben beszámolhatsz néha meddig jutottál. -
CPT.Pirk
Jómunkásember
Korábban említettem, hogy csöves 5.1 készül itt nálam. Egy ideje problémákkal küzdök. PCL/ECL86-os csövekkel single ended csatornáim vannak (sub még nincs kész, az nem SE lesz), de nem tudok velük zöld ágra vergődni, mert visszacsatolás nélkül iszonyat nagy az erősítésük, visszacsatolva meg egyrészt vagy túl kicsi lesz a max hangerő, vagy mióta beállítottam a triódát majdnem pontosan A osztályba, azóta egyfolytában gerjedés van visszacsatolva, szóval nem járható út.
Mivel a potméteres hangerőszabályzás sem túl jó megoldás ebben az esetben, az együtt futás meg az iszonyat nagy osztás miatt (pc hangkártya, cd lejátszó a forrás), ezért most gondoltam egyet, és arra jutottam, hogy talán érdemes lenne az Analog Devices egy 6 csatornás digitális beállítású hangerő vezérlőjét használni a célra, elég okos jószágnak látszik: SSM2160Mi a véleményetek róla? Jó lenne nekem a vonali szint és a trióda közé?
-
sörösló
aktív tag
válasz
Lompos48
#10936
üzenetére
A Sharp még nekem is megvan, amit anno még a bécsi túrázások idején vettem aztán a nyakamon maradt. Na azon még nem tűnt el egyetlen karakter sem, szó nélkül teszi a dolgát. Persze nem a Made in China hanem a Made in Japan felirat szerepel a hátlapján. Azóta már a kölyköknek vett gépek sokasága landolt a kukában. Igaz a Sharp darabját anno 5 rugóért árultam, a cégnél meg kerestem havi 6-ot. De aki kiadta érte a pénzt, az valszeg nem fizetett rá a beruházásra. Az a pár példány amiről tudok azóta is működik.
"Van, aki egyszerűen szeret javítgatni." A mazochizmus is egy tulajdonság, aki szereti az értelmetlen szöszölést, lelke rajta. Én is szeretem bütykölni a régi Babettámat mert ha meg van csinálva rendesen akkor rántok rajta egyet és megy. A haver noname robogóját egyszer segítettem szétkapni aztán megállapítottuk hogy még a megbontással járó munkát sem éri meg, nemhogy a javítást, annyira igénytelen selejt!
-
Lompos48
nagyúr
válasz
sörösló
#10935
üzenetére
A számológépjavítás a '80-as évek sportja volt. De az árak is indokolták, meg a piaci felhozatal. Attól függ, ki hogy nőtt fel, tudott szemléletet változtatni. Van, aki egyszerűen szeret javítgatni. A régi, de minőségi (drága) cuccok még mindig teszik a dolgukat. A mai napig szolgál egy 25 éves HP11C, amit bizony előkapok, ha nem megy a PC, vagy nem elég a telefon.
-
sörösló
aktív tag
Ja, ja. Aztán amikor megkeményedik a gumi, akkor már az első szétszedés után reménytelen az eset. Dörzsöltem már radírral, üvegszálas ceruzával stb... Hozzájön még az összefogó műanyagfülek állapota és még néhány apróság. A végeredmény: lapul szanaszét vagy 3-4 ilyen gépezet. Pont akkor nem működik amikor kéne, egyébként mindig jó! Párezerért kapsz újat, aztán amikor bedöglik, akkor kuka. Már eleve eldobhatónak gyártják! Ha valaki mindenáron küzdeni akar vele, akkor rajta. Részemről egyetértek Churchill-el: No sport!
-
CPT.Pirk
Jómunkásember
Ezek a Dect-ek egyszerűen vackok szerintem. Mienkbe olyan pici féle, kb. az AAA-s elem fele méretű akkuból kell kettő. Már többfélével próbálkoztunk, de gyakran megesik, hogy egész éjszaka rajta volt a töltőn, aztán két perc alatt lemerül csontra beszélgetés közben. Máskor meg akár 40-50 perc beszélgetést is kibírnak ugyanazok az akkuk...
(rohadna meg, aki kitalálta az ilyen-olyan családon belüli ingyen telefonálást, laza félórás beszélgetések a semmiről, minden nap 2x...) -
Lompos48
nagyúr
Az esetek 99%-ában annyira igénytelen alkalmazástípus, hogy nem érdemes foglalkozni vele. Nincs az a veszély, ami a mobiltelefonoknál kísért: "jujj, lemerül!" Az akku kapacitása - még ebben a könnyelmű töltés/merítés üzemmódban is - simán bír akármekkora pletykameneteket is. Talán 5 éve nyűvök egy ilyen Panasonic telefont, de merült akku probléma csak akkor merült fel, ha a család (mezei telefont használó része) áttér a mobil üzemmódra, és a telefon ott marad, ahol utoljára beszéltek vele majd esetleg 2 nap múlva kerül toltőre.
-
And
veterán
válasz
atesss
#10921
üzenetére
Ahogy Lompos is említi, baj nem lehet belőle, ha nagyobb kapacitású akkut teszel bele. A DECT-rendszerű telefonok egyébként is a 'hogyan nem szabad NiMH-cellákat tölteni' ékes példái lehetnének: az akkupakk sosincs teljesen lemerítve, a rátöltés gyakorlatilag folyamatos, ha a dokkolóba teszed a telefont, ez pedig a túltöltésnek (de legalábbis a memóriaeffektus kialakulásának) melegágya. A NiMH-nak nincs határozott töltési végfeszültsége, ezért a töltés végének megállapítása elég nehézkes. Épp ezen okok miatt teljesen felesleges ide alacsony önkisülésű (LSD) akkuk használata. Ezt a fajta felhasználási módot csak a Li-ion vagy -polimer akkuk viselik el hosszabb távon, a NiMH-k viszonylag gyorsan kapacitáscsökkenéssel reagálnak rá, csak ez a szokásos beszélgetési időtartamok miatt eleinte nem annyira feltűnő.
-
atesss
addikt
Panasonic vezetéknélküli telefonunkban (KX-TG7120 a pontos típus, maga a kézibeszélő pedig KX-TGA711FX) kellene az akksit cserélni. Mivel 2 db 1,2V NiMH "AAA" akksi, így elvileg elég egyszerű a csere, csak az a kérdés pontosan mi történik, ha a gyárinál nagyobb kapacitásút teszek bele ?
Még a gyári akksi van benne, 2007 szeptemberben vettük (azaz 3,5 éves).
Lomexben csak 850 (AKKU MIKRO 1.2V 850mAh ReCyko+ 850mAh ˝AAA˝), 920 (GP95AAAHC), 970 mAh-sakat (GP100AAAHC) találok - meg egy 1100-asat (GP110AAAHC), amit úgy néz ki épp nem lehet kapni - árban kb. mind 300-350 Ft/db-hoz közeli.
De máshol találtam egy 600mAh-s GP-t is (GP60AAAH), hasonló árban, és pont a Lomextől nem messze van az a bolt.De a nagyobb akksival hogyan működne, csak annyi, hogy nem töltené föl teljesen ?
Vagy esetleg a töltettség kijelzése nem lenne annyira pontos / megbízható vele ?
(A hosszabb töltésidő teljesen mindegy.)
Vagy más, komolyabb probléma előfordulhat ? (Vagy esetleg ami az élettartamára káros lenne)A leírásban természetesen azt írják, hogy Panasonic akkut javasolnak...
750mAh-sat, típus: P03P.
A gyárilag hozzá adott, most bennelévőre egyébként csak az van írva, hogy "Min. 550mAh" (a pontos típusa HHR-55AAAB). Na de maximum mennyi ?
Ja és még egy kérdés: Mit is jelent a gyakorlatban a GP ReCyko technológiája ?
Elvileg kb. csak annyi, hogy kisebb az önkisülése [link], bár ez a leírás nem mondható túl részletesnek. -
sörösló
aktív tag
Szerintem nézz szét a Hobbielektronika folyóirat honlapján. Kész alkalmazásokat találsz ha kitartóan keresel. Ami megtetszik ahhoz kaphatsz csak panelt, csak alkatrészt, kitet építéshez, készreszerelt áramkört élesztve meg ami tetszik. Nem is drága, ha a beszerzéshez hozzáadod az üzemanyagköltséget is (ha van). Rajzot és doksit alapból kapsz, esetleg segítséget is. Ha nem, akkor a konkrét hardver birtokában itt online össszeszereljük neked!
-
-
Lompos48
nagyúr
válasz
GerykO
#10904
üzenetére
De mivel a nyákon akad egy power-LED is, ezért szerintem nem ártana a polaritásra figyelni.
Az mindenképp az egyenáramú felén van az áramkörnek. Marad érvényes, amit a hídról, egyen/váltóról írtam.
Jól értem, hogy azt próbáljátok sugallni nekem, hogy a diódák elé, az eredeti betáp helyére kössem a DC 12V-ot?
Ha oly messze a múltba tűntek elektro-tanulmányaid, akkor rajzold le és nézd meg hogy folyik az áram a diódákon, ha így vagy úgy kötöd az egyen vagy váltófeszültséget. Meglátod: igazam van.
Tudom lámpa vagyok, de ha Pécsett jártok egyszer, vagy jöttök a Busójárásra, akkor vendégeim lesztek egy-egy italra.
Lámpa mellett finom az Unicum.
-
GerykO
aktív tag
válasz
Lompos48
#10903
üzenetére
De mivel a nyákon akad egy power-LED is, ezért szerintem nem ártana a polaritásra figyelni.
(#10902) moha21: Igen, a számítógép tápjáról szeretném meghajtani, a kislemez tápja mont tökéletes, hogy 12V-ot kinyerjek belőle. De ezt a biztosíték témát nem értem, hisz a trafó simán rá volt kötve a nyákra, semmi biztosíték, a nyákon sem. (valami noname pc-s hangfalat beleztem ki) A LED előtt van egy kicsi ellenállás, meg a sztereó bemeneti jelre van még rákötve 2-2 ellenállás, meg a jack aljzat előtt 1-1. A hangszórók pedig a közös tengelyű potméterről kapták a jelet.
Szóval ehhez a kétes kinézetű trafó fix feszültség mellett fix áramerősséget adott a nyák felé? Ehhez képest a HIPRO tápegységemre inkább bíznám a betápot. Kell-e, és ha kell elég-e az egy 200mA-es biztosíték?
Szerk: Jól értem, hogy azt próbáljátok sugallni nekem, hogy a diódák elé, az eredeti betáp helyére kössem a DC 12V-ot?
Én úgy gondoltam, hogy a diódákat kihagyom a játékból, és mögéjük kötöm be. Tudom lámpa vagyok, de ha Pécsett jártok egyszer, vagy jöttök a Busójárásra, akkor vendégeim lesztek egy-egy italra.
-
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Bocsi de magas volt a labda.
Én úgy gondoltam, hogy a diódákat kihagyom a játékból, és mögéjük kötöm be.
Ha csak ennyi, akkor köszi mindenkinek, és bocsi a lámpaságért, de már nem sok mindenre emlékszem fősuliról. Új hozzászólás Aktív témák
ekkold- D1Rect: Nagy "hülyétkapokazapróktól" topik
- Energiaital topic
- Path of Exile (ARPG)
- HiFi műszaki szemmel - sztereó hangrendszerek
- Milyen POS terminál szolgáltatót válasszon egy mikro- vagy kisvállalkozás?
- Motorolaj, hajtóműolaj, hűtőfolyadék, adalékok és szűrők topikja
- Autós topik
- Az NVIDIA ipari AI-felhőt épít a németeknek, együtt az OpenAI és a Google
- Redmi Note 13 Pro 5G - nem százas, kétszázas!
- Fujifilm X
- További aktív témák...
- ÁRGARANCIA!Épített KomPhone i9 14900KF 64GB RAM RTX 5080 16GB GAMER PC termékbeszámítással
- MacBook felváráslás!! MacBook, MacBook Air, MacBook Pro
- KÖZEL FÉLÁR! Apple Magic Keyboard, Mouse, Trackpad, Pencil, Smart Magic Keyboard Folio, Watch szíjak
- Telefon felvásárlás!! iPhone 11/iPhone 11 Pro/iPhone 11 Pro Max
- Tablet felvásárlás! Samsung Galaxy Tab S10+, Samsung Galaxy Tab S10 Ultra, Samsung Galaxy Tab S10 FE
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
