Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
valory
tag
Sziasztok,
kérdésem nem éppen hobby, de elektronikai, remélem tudtok segíteni. Van nekem egy Uher UA120 típusú erőlködőm, és 1-2 napja a jobb oldali hangfal randomra néha pukkadozik egyet kettőt (természetesen hátul a kijöveteleket teszképpen cseréltem, ugye akkor a bal oldali csinálta ezt). Mi lehet a gond? Nagyon súlyos? Ha nem, akkor orvosolnám én itthol lehetőleg. Nem bánnám a gyors választ, mert így már nem igazán merem használni, nehogy kimenjen a végfok, elég drága dolog...Válaszotokat előre is köszönöm!
-
Lompos48
nagyúr
Hát a szerelési rajz meg a kapcsolási alapján is 4 db TDA2030A van benne. Valószínű nagyon hasonló vagy éppen azonos a tiéddel. Mindenképp ellenőrizd le a szigetelő lapkák létezését, de azt is, hogy a csavarnál az a műanyag gyűrű nem egy szimpla alátét, hanem belemegy a furatba is, hogy a csavart szigetelje a bordától. A legegyszerűbb volna megmérni egy műszerrel. Ennél több/jobb ötletem most nem akad. Jó munkát!
-
-
Lompos48
nagyúr
Még egy annyit, hogy klasszikus hídkapcsolásban ezzel az IC-vel mindegyiknek a hűtőbordája a mínusz tápon van. Tehát vagy egyiknél sincs szigetelés, de a nagy borda el kell legyen szigetelve az erősítő testétől, vagy mindegyik szigetelve van, és akkor mindegy hogy van szerelve az alu borda.
-
Lompos48
nagyúr
Őszintén, nem tudom megmondani mitől. Cseréld, nem vered magad hatalmas költségbe. Mindenképp pucold le a lapot alaposan a forrasztás előtt és után, nehogy valami kosz szivárgásokat okozzon. Nézd meg a kondikat is, nem-e puffadt valamelyik.
Nem tudom hogy van az egész táplálva, de a tokok fémháta a mínusz tápra (3. láb) van kötve. Ha látnák egy kapcsolási rajzot megkommentálnám. Így nem tudom. Nem volt véletlenül a borda és IC között szigetelő csillám vagy műanyag? Vagy a rögzítő csavaroknál szigetelő gyűrű, amit elfelejtettél visszatenni? -
And
veterán
"Én az elmúlt pár évtizedből emlékszem, hogy olvastam olyan konstrukciós megoldást, amikor egy zeneszerkezet annak megfelelő hangot adott ki, hogy milyen mozgásokat végzett egy ember a közelében."
Teremin: [link]. A Csodák Palotájában ki is próbálható. -
Lompos48
nagyúr
Ha azonosítani tudod a hálózati részt, akkor megteheted azt, hogy bekapcsolás után egyetlen ujjal végigtapogatod az alkatrészeket, hogy nem-e melegedik túlságosan valamelyik. Ha csak az egyik csatorna csinálja, akkor a bajt abban kell keresni, közös részek nem gyanúsíthatók.
-
Lompos48
nagyúr
Az ijesztő csak arra vonatkozott, hogy az egy bonyolultabb ügy.
...annak megfelelő hangot adott ki, hogy milyen mozgásokat végzett egy ember a közelében.
Ez egy jópofa megoldás lehetett. Kíváncsi lennék rá milyen különbségeket tudott más-más képpen érzékelni. Valmi rémlik, de halványan az Ezermester vagy RT kapcsán.
A fémkeresők rádióhullámokkal működnek, csak ott a kincs egy helyben van, a tekercsantennát kell mozgatni.
Lehet azt fordítva is, csak nem sok az értelme, ha a kincs már megkerült.
De megteszi egy-két csípőprotézis is, bár morbid. -
adyh
tag
válasz
Lompos48
#10584
üzenetére
Szét szedtem megnéztem, összeraktam, működik, kis idő múlva megint búg, megint szét szedtem látszatra semmi változás de nem akar szólni..
Egyébként elvileg jól vannak rögzítve, pasztával.
Én meg fogalom zavarban vagyok akkor, tényleg IC, de a boltban is a tranzisztorok közt volt -
mezis
félisten
válasz
Lompos48
#10579
üzenetére
"Tud valaki olyan szerkezetről vagy leírásról ami a rádiós mozgásérzékelőkkel kapcsolatos?
Első mondat ijesztő, az ember azt gondolná, hogy olyasmit keresel, ami rádióhullámokkal érzékel mozgást"
Én az elmúlt pár évtizedből emlékszem, hogy olvastam olyan konstrukciós megoldást, amikor egy zeneszerkezet annak megfelelő hangot adott ki, hogy milyen mozgásokat végzett egy ember a közelében. A működési elve Antenna, rádióhullámok, elhangolódás,....
Arra már nem emlékszem, hogy az Ezermester, Hobbi Elektronika, Rádiótechnika közül melyik lehetett.A fémkeresők rádióhullámokkal működnek, csak ott a kincs egy helyben van, a tekercsantennát kell mozgatni.
-
-
adyh
tag
Sziasztok!

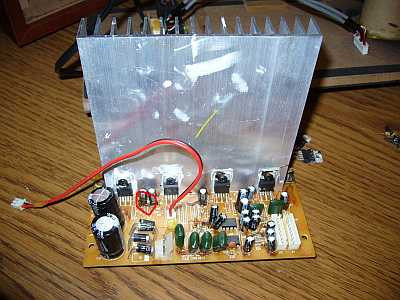

Egy erősítővel kapcsolatban kellene segíteni.
Mi okozhatja azt, hogy az egyik kimeneten először csak sercegett folyamatosan mint a rádió (elég hangosan és hangerőtől függetlenül) de gyengén átszűrődött a zene, most meg csak búg.
De 10perce még jó volt.
Kb 1 hónapja volt cserélve tranzisztor (TDA2030) benne ezen az oldalon méghozzá mind 2.
Akkor valószínű rövid zárral lettek kiütve. Kicseréltem, működött mostanáig. Pedig semmi extrémet nem csináltam azóta vele, még csak nem is erőltetem.
Vélemény? -
Lompos48
nagyúr
válasz
Cinege45
#10577
üzenetére
Tud valaki olyan szerkezetről vagy leírásról ami a rádiós mozgásérzékelőkkel kapcsolatos?
Első mondat ijesztő, az ember azt gondolná, hogy olyasmit keresel, ami rádióhullámokkal érzékel mozgást. Aztán tisztázódik.
Nevezetesen: egy olyan mozgásérzékelőre lenne szükségem ami kisfeszültségen (is)müködik, majd a jelet rádión továbbítja modjuk lakáson belül egy távolabbi helyre és
a vevőrésznél az indikáció hanggal vagy fénnyel történik?Járt a kezemben olyan kínai kütyü - sajnos azonosítani már nem tudom - ami 2 egységből állt. Az egyik maga az érzékelő a másik pedig a vevő. Kocsiban lenthagyva próbáltuk ki tömbház második emeletén a vevővel. Érzékeléskor villogott és virnyákolt kegyetlenül. Ez lenne a megoldás készen.
De gondolkodhatsz akár a lépcsőházi automata világítás detektorában is. Ha hálózatról működik is, belül biztos kisfeszültség táplálja. Ami pedig a lámpagyújtást végzi, az képes bármi mást is vezérelni. A hallható kecegése alapján ítélve relé van benne. Azzal lehet indítani a második "problémádat". Akár kis Walkie-talkie lehet a megoldás vagy kiókumulálni egy kis modulátort meg egy vevőt a másik oldalra. Jópár méterre adni/venni nem olyan bonyolult. Ez már valamennyi hozzáértést igényel.
Kis fantáziával és nagy akarattal akár mobilos vagy bluetooth-os megoldás is kitalálható. -
Cinege45
tag
Üdv.,
Tud valaki olyan szerkezetről vagy leírásról ami a rádiós mozgásérzékelőkkel kapcsolatos?
Nevezetesen: egy olyan mozgásérzékelőre lenne szükségem ami kisfeszültségen (is)
müködik, majd a jelet rádión továbbítja modjuk lakáson belül egy távolabbi helyre és
a vevőrésznél az indikáció hanggal vagy fénnyel történik? -
Lompos48
nagyúr
válasz
PH-User
#10573
üzenetére
Az 555 alkalmazásainál van egy olyan PWM, amiről beszéltünk [link].
Az ottani számítások alapján az általam tegnap (?) ajánlott oszcillátor frekvenciája 1,44 kHz.

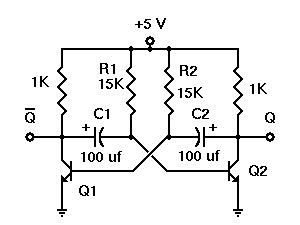

Ugyanazt eléred egy multivibrátorral, ahol a C1,C2-t ha 33nF-nak választott nagyjából ugyanott vagy.

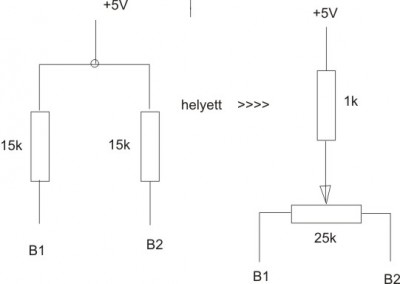

Picit később érkezik majd a rajz módosított változata a szabályozással is, de azt meg kell rajzolnom.
-
-
Lompos48
nagyúr
válasz
PH-User
#10570
üzenetére
Dehogynem!
Kell egy 5V-os adapter (van telefontöltők között is 1A-es.

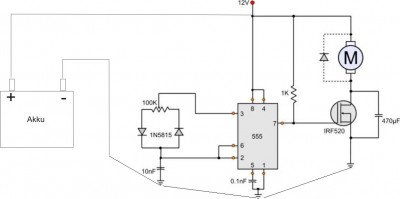

Maradunk a már "kiválasztott" rajznál. Táplálod 5V-ról, a motorral pedig sorbakötsz 2 diódát úgy hogy a rajz jobb oldala elmesélve úgy nézne ki, hogy fentről lefelé: 5V (12 helyett) - dióda - dióda - motor - MOSFET - test. A 2 dióda 2N400X (X=1...7 akármi). Akár az asztalon összedobhatod percek alatt, hogy ki tudd próbálni. Szerintem 99% siker.Az akkuk akkor AA (R6) típusúak, régebbiek, nekem is van még egy zseb 600 mA-es.
-
PH-User
addikt
válasz
Lompos48
#10569
üzenetére
Igen, épp ezért kérdeztem, hogy ilyen tápfeszről üzemel-e,
de sajnos ahogy gondoltam, nem.
moha21 - Igen, én is csodálkoztam rajta, ráadásul 3db nagy ceruza (talán AA?) akkuból van összeépítve, lefóliázva és így 700mAh.
Egyébként hamar le is merül.Úgy is jó lenne, ha átalakítanám hálózathoz kötötté és az akksit kiiktatnám.
Csak tudnám szabályozni a fordulatszámot,
mert így tényleg nem tudom rendesen fúrásra használni.
Egyébként egy 2500ft-os Low Budget téma az egész, Tes Co-s.
Maxwerx márkájú. -
Lompos48
nagyúr
válasz
PH-User
#10567
üzenetére
Ez nagyon úgy néz ki, mint egy alsó kategóriás telefonakku. Nem hiszem, hogy túl sokáig vinné a motort autonóm módban. Persze megoldható, hogy akkukat cserélj például 2700 mAh-sokra. Ami még rosszabb, hogy az ajánlott áramkört se tudod használni, mert az 555-ös IC legalább 4.5V-ot igényel tápnak. Az általad mellékelt adatlap vezetett félre, mert abban 12V-os motorokról szólt a dolog.
-
Lompos48
nagyúr
válasz
PH-User
#10557
üzenetére

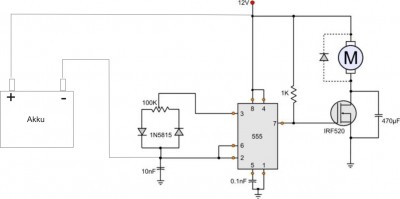

Hol itt a probléma? Az akku 12V-jára (kapcsaira) kötöd az "idézett" áramkör táplálását, az eszközt meg oda, ahol a rajz mutatja a MOS meg a táp közé.
Az milyen szer, amit ecsettel kennek fel pl. a finom forrasztásoknál a megmaradt cin letakarítására? Arra gondolok, mikor ónszívó szalaggal szívatják fel a maradékot.
Olyan szer, ami a cint levigye a rézről nincs, hacsak nem szer(szám), azaz kés, amivel lekaparod, de nem ajánlatos. A végén ellenben szépen bemázolható vékonyan az egész alkoholban oldott gyantával, hogy idővel ne oxidálódjon.
-
PH-User
addikt
válasz
Lompos48
#10555
üzenetére
Ez akkor lenne oké, ha a táp és a motor között nem lenne egy akkumulátor.
Ez akksis eszköz, és az adapter szekundere 6V 300mA.
Az akksi és a motor közé kellene valami.
Igazából a fúrás miatt lenne lényeges a szabályzás.Jó, akkor gyanta lesz továbbra is.
Az milyen szer, amit ecsettel kennek fel pl. a finom forrasztásoknál a megmaradt cin letakarítására? Arra gondolok, mikor ónszívó szalaggal szívatják fel a maradékot. -
Lompos48
nagyúr
válasz
PH-User
#10554
üzenetére
Ha csak fúrásra akarod használni, nem a nullától maximumig szabályozni próbálkozz egy szabályozható táppal, ami leadja azt az adatlap által leírt áramot. Tény, hogy kis fordulatszámnál sokat veszít a nyomatékból. Ha meg komolyabb nyomatékot akarsz, akkor PWM áramkörre fogsz "fanyalodni". Kapásból egy váltözó kitöltési tényezőjű 555-ös oszcillátorra gondoltam, de fogalmam se lett volna milyen frekvenciát ajánljak. De találtam egy [példát], ami magáért beszél.
...folyasztószerként... a gyanta nem teszi meg?
-
PH-User
addikt
Sziasztok!
Ennek a motornak a fordulatszám szabályzását szeretném megoldani.
Ez egy Maxwerx kézi kis univerzális csiszoló gépben van beépítve.
Egy akkumulátorról megy, egy kétállású kapcsolóval ki és bekapcsolható.
Ennyi a komoly kapcsolás.Második kérdésként kérdezném, mit érdemes használni folyasztószerként?
Előre is köszi!
-
_ATi_1
senior tag
válasz
Lompos48
#10552
üzenetére
Maratás után ment az ónozóba ezért gondoltam, hogy nem lehet zsíros, de ha megint elpárolog csinálok egy zsírtalanítást. Sehol nincs használati utasítás, csak annyi, hogy zsírtalanítani kell, meg hogy biztosítani kell a folyadék áramlását. De az, hogy fél percig, vagy 1 hétig azt nem írja
-
Lompos48
nagyúr
válasz
_ATi_1
#10551
üzenetére
Hát bizony a zsírtalanítás kötelező valmi oldószerrel. Azért valami használati utasítás kell legyen hozzá, ami irányelveket adjon.
Mennyire mérgező ez a lötty?
Hát nem olyan egészséges, mint az Unicum, az biztos. Kézről, bőrről mosható, inni nem ajánlatos. Mérges gőzei nincsenek.
-
_ATi_1
senior tag
Sok sikert a tanulmányozásához.
***********************
Ez a kémiai ónozás nem igazán akar összejönni. Tényleg jobb lett volna kerülni a használatát, de ha már megvettem, gondoltam csak kipróbálom.
Beleteszem a nyákot, szépen ónos is lesz mindenhol, de miután kiveszem belőle, minta elpárologna a nyákról. Meddig kell benne lennie? Ha kiveszem, mit kell vele csinálni? Lehet, hogy kicsit zsiros a nyák? Mennyire mérgező ez a lötty?
-
vamzi
senior tag
válasz
_ATi_1
#10549
üzenetére
Na ez a nekem megfelelő oldal.
Holnap pedig elmegyek és veszek egy rádiótechnikát, mert kíváncsi vagyok, hogy milyen. Ha tetszik, valószínűleg előfizetek rá, mert ahogy nézegettem a korábbi részeket, eléggé érdekes dolgokról van benne szó, de a pdf nem adja vissza az újság érzetét.
Egyébként van még kis hazánkban valami más elektrós újság is?
-
vamzi
senior tag
válasz
moha21
#10546
üzenetére
Huh, bár minden topicban ilyen készséges emberek lennének.
Viszont azt nem tudom, hogy hova tűnt a hozzászólásomból az a sor a kép alól, amiben azt írom le, hogy ez a kép a guglinak az első találata a "kapcsolási rajz" szókapcsolatra és teljesen lényegtelen mi van rajta, csak demonstrálni akartam, hogy mennyire (nem)tudom értelmezni ezeket. Viszont, amit most leírtál nekem, már tudom is, ennyivel előrébb kerültem!Viszont az most már tuti, hogy ha elakadok az elektronikában, akkor itt fogok kopogtatni
-
moha21
veterán
a TDA 2030-as erősítő kapcsolás. IC adatlapja: [link]
A "kockák" az ellenállások 100k az 100 000 ohm. R-a jele az ellenállásnak.
A C-vel jelölt betűk kondenzátorok, amelyiknél van +- jel az unipoláris kondenzátor /elektrolit /
Az in a bemenet a hangnak.
Ut+ a feszültség pozitív forrása.
gnd az a föld rövidítése.
a D betűk 1n4001 az dióda.Elég gyorsan lett összecsapva, de ebből már keresgélhetsz a googléban.
-
vamzi
senior tag
válasz
moha21
#10544
üzenetére
Tetszik az oldal, de az már kicsit a sűrűje (nekem). Kit beszerzése még felesleges esetemben, sőt, egy konkrét probléma megoldásának kitűzése is, mivel először szeretnék megtanulni olvasni. Hogy értsd:
Ezt a nem túl bonyolult(nak tűnő) kapcsolási rajzot sem tudom értelmezni, mert ötletem sincs, melyik piktogram mit jelöl. Tehát mint mondtam, az alapokkal szeretnék először tisztában lenni, hogy tudjam olvasni ezeket a rajzokat. Ha ezzel megvagyok, akkor talán már beszerzek egy forrasztóállomást és építek magamnak valami egyszerű kapcsolást.
Summa summarum: Azt szeretném elérni, hogy úgy tudjam olvasni ezeket a rajzokat, mint egy programnak a forráskódját.
Linkek, könyvek(új is, öreg is) jöhet nyugodtan, bármilyen apró segítségre vevő vagyok.
Üdv, vamzi.
-
vamzi
senior tag
Sziasztok!
Évek óta programozok, de az elektronikában teljesen új vagyok. Viszont nagyon érdekelne, mert szívesen építenék különböző pic-ekből különböző kütyüket. Viszont az alapoktól szeretném elkezdeni az ismerkedést. Viszont már egy kapcsolási rajz megépítésével is gondban vagyok, mert nem tudok semmit sem leolvasni róla. Szóval olyan linkeket szeretnék, ahonnan tanulhatnék, hogy melyik jel mit jelöl, hogyan kell azt érteni. Vagy is szeretném tudni olvasni ezeket a rajzokat.
Remélem tudtok segíteni.
Előre is köszi. -
And
veterán
válasz
14adam
#10539
üzenetére
"az optikai teljesítményt mcd-be számolják?"
(Nem, természetesen az optikai teljesítmény is watt / milliwatt, mivel az is csak teljesítmény. De normál (nem 'teljesítmény-') ledeknél inkább a fényerőt adják csak meg, míg direkt világításra tervezett ledes lámpatesteknél a fényerőn felül a felvett teljesítmény is (hisz azoknál lényeges, hogy az adott fogyasztással mekkora fényáramot biztosítanak, ez a lumen/watt érték jelenti a fényhasznosítás fokát). Normál ledeknél szokásosan csak fényerősséget és sugárzási szög szerepel az adatlapon, amiből a fényáram úgy-ahogy visszaszámolható.) -
14adam
addikt
válasz
Lompos48
#10536
üzenetére
mW akar lenni.
Bulizós szoba lesz. Tehát aki bejön az csak felelősségre jön Hangulat világítást meg a neonokat már megcsináltam. Pc tápról fog üzemelni az egész. Milyen rajzot ajánlasz ami tud zenét követni? And az optikai teljesítményt mcd-be számolják?
Moha ok,körül nézek -
-
Lompos48
nagyúr
válasz
14adam
#10533
üzenetére
Most mw, mW, Mw vagy MW?
Nem tudom mire használod, mert ez a rajz egy, a potencióméter állásától függő fix frekvencián fog vibrálni. Zenét követni nem tud, érzékeny embereknél epilepsziás rohamot kiváltani ellenben igen. Nem tudom mi van kéznél a piacon. Végülis én 1W-os SMD tokokat használnék jóval kissebb számban.
-
And
veterán
válasz
_ATi_1
#10521
üzenetére
Szerintem arra kell figyelni, hogy lehetőség szerint kerüld azt a kémiai ónozót
. De komolyan: az így felvitt ónréteg rendkívül vékony és sérülékeny lesz, valamint nem túl hosszú idő után rettentően hajlamos a feketedésre (okozza azt az oxidáció, vagy a levegő valamelyik egyéb alkotórészével végbemenő reakció, egyre megy). Ez saját tapasztalat, de mások is megerősítették már, többek között - ha jól emlékszem - e topikban, pár évvel ezelőtt. Jobban jársz alkoholban oldott gyanta felvitelével, ami kapható spray-formátumban, de házilag is elkészíthető, csak ne legyen túl vastag a réteg, mert akkor sosem szárad ki, ragadós marad. Akár sima műgyanta / akril lakkal is védheted a kész nyák rézrétegét, ami elvileg szintén forrasztható, csak olyankor a szaga nem egy élmény. Láttam már házilag ónozott nyákot, de azt nem kémiailag, hanem forró, pákával melegített réztömb segítségével ónozták.
Mod. #10533: Minél nagyobbat
. De látható ledeknél általában nem milliwattokkal szórakoznak, hanem fényerőt (candelát) adnak meg. Ilyenkor érdemes ránézni az adott led adatlapjára, mert a folyamatos (DC- vagy cw-érték) áramnál impulzusüzemben egy led - impulzushossztól és kitöltési tényezőtől függően - jóval nagyobb áramot tud elviselni. Amúgy az általad linkelt kapcsolásban rajzolt típusú led-kötés az, amire azt mondanám, hogy kerülni kell: ledeket lehetőség szerint ne kössünk párhuzamosan. Amúgy is csak tökéletesen azonos típusok esetén járható, de ennyi darabnál és határra járatott nyitó- (impulzus-) áramnál inkább kerülendő ez a mód, mert nem biztosítható az azonos árameloszlás az egyes példányok között. Helyette soros kötés lehetséges, soronként 1-1 áramkorlátozó ellenállással, ilyen sorokból meg annyit köthetsz párhuzamosan, amennyit csak jónak látsz (meg amennyit a táp ill. a meghajtó fet elvisel, de az egy nagyobb áramú mosfet esetén jó nagy szám lehet). -
14adam
addikt
üdv
ledes strobószkópot csinálok. Holnap kimarom a nyákot és keresek ic-t. Amiért ide jöttem az,hogy milyen fehér ledet használjak? itthon csak kis fényerejű van. Mekkora mw-osat vegyek? egy szobába kéne villognia csak -
#10531
csabyka666
veterán
Üdv!
Úgy 2 éve vettem egy ilyen mp4 lejátszót. Igazából valami kínai noname, de nekem tökéletesen szolgált - eddig.
Most azt csinálja, hogy amikor be akarom kapcsolni, egy kicsit felvillan a kijelző, és se kép, se hang - nem indul el. Először az akksira gondoltam, mint hibaforrásra, hogy talán nem adja le a megfelelő áramot/feszültséget, de csere után is ugyanazt csinálja.
Valakinek valami ötlet? Mi produkálhatja ezt a jelenséget?
-
#10530
Speeedfire
félisten
Speeedfire
#10529
Speeedfire
félisten
válasz
Speeedfire
#10529
üzenetére

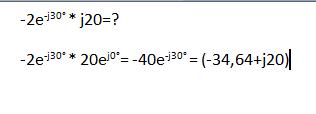

Ott rontottam el az egészet, hogy átváltottam euler alakba a j20-at, amikor azt nem is lehet, mivel arctg (20/0) error.
Mostmár minden ok. Nem is offolom tovább a topicot. -
#10529
Speeedfire
félisten
Speeedfire
#10528
Speeedfire
félisten
válasz
Speeedfire
#10528
üzenetére
Rájöttem.
Mostmár kezd körvonalazódni a megoldás. Jól írtam fel a j20-at is, csak valami miatt nem jól írtam vissza, pedig....majd csak rájövök.
-
#10526
Ptech
addikt
Speeedfire
#10525
Ptech
addikt
válasz
Speeedfire
#10525
üzenetére

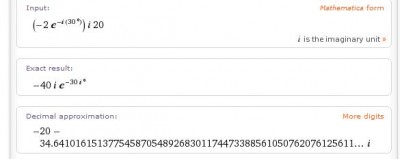

WolframAlpha-t próbáltad már? Van amikor jól jön
![;]](//cdn.rios.hu/dl/s/v1.gif)
-
#10523
Lompos48
nagyúr
Speeedfire
#10522
Lompos48
nagyúr
válasz
Speeedfire
#10522
üzenetére
Azt már nem tudom, közben utánaszámoltam mégegyszer és most nekem úgy tűnik, hogy a helyes végeredmény tk. -20 -34,64*j, de most nincs időm folytatni, meg aztán nem engem vizsgáztatnak.
Sajnos komplex számokkal utoljára valamikor a múlt évezredben számoltam és annak se a legvégén... -
-
#10520
Lompos48
nagyúr
Speeedfire
#10516
Lompos48
nagyúr
válasz
Speeedfire
#10516
üzenetére
Euler képlet:
-
#10518
Lompos48
nagyúr
Speeedfire
#10516
Lompos48
nagyúr
válasz
Speeedfire
#10516
üzenetére
A könyv eredménye a jó, de időbe kerül, amíg sikerül megtalálnom a matematikai jeleket, hogy a bizonyítás menjen.
-
#10516
Speeedfire
félisten
Speeedfire
félisten
Üdv!

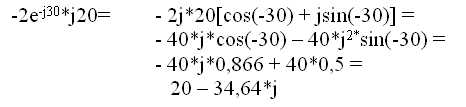

Kicsi off ha nem gond. A szinuszos hálózatokkal szenvedek most vizsgaidőszak alatt és lenne egy kérdésem, hogy jó-e!
A könyvben más eredmény jött ki (20-j34.64), ezért kérdem csak (pont a fordítottja).
-
And
veterán
válasz
_ATi_1
#10513
üzenetére
Eddig úgy vettem észre, elég határozottan el lehet dönteni az előhívás után, hogy milyen lesz a kész nyák. Ha szép a rajzolat, az előhívó leoldotta a - Positiv 20 esetén - megvilágított részleteket, a rézréteg alatta teljesen tisztán látható, akkor normálisan lehet lemaratni. Ha meg alul- vagy túlexponált, akkor a lakkréteg nem oldódik, vagy onnan is lejön, ahonnan nem kellene. De ez a maratás előtt már egyértelmű: olyannal még nem találkoztam, hogy szépen előhívott rajzolatnál a maratás ne lett volna jó, vagy azzal csak úgy egy órát állt volna a nyák a lötyiben, és nem történt volna semmi.
-
-
And
veterán
válasz
_ATi_1
#10509
üzenetére
"[..] de 1 óra maratás után sem volt eredmény"
Az előhívásra gondolsz? Merthogy a levilágítás után az jön, az ahhoz szükséges időtartam pedig 1-2 percben mérhető, és az általad belinkelt eBay-oldalon is 3 percet említenek. Ha annyi idő alatt sem volt eredménye az előhívásnak, akkor - negatív mintáról lévén szó - valószínűleg tényleg túl sokat világítottál. Mod: vagy az előhívó töménysége elégtelen volt. -
_ATi_1
senior tag
Nagyjából tisztában vagyok a technológia működésével, épp a kikisérletezési fázisban vagyok. Nekem eddig csak gyárilag fényérzékeny nyákokkal van tapasztalatom, de az egy kicsit költségesebb megoldás. Ráadásul sikerült jó áron szereznem sima nyáklapot (500Ft/m2), ezért gondoltam ez megfelelő lenne.
A probléma legutóbb a világítás után volt. Látszólag szépen kirajzolódtak a vonalak, de 1 óra maratás után sem volt eredmény. Talán sokáig világítottam ? -
swoody
senior tag

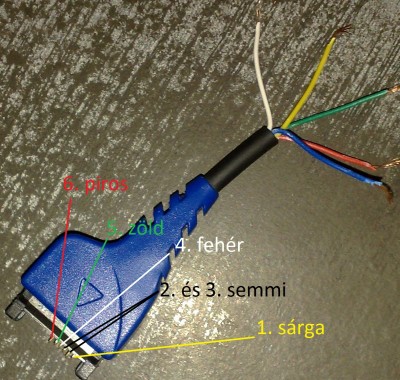

OHM állásba mértem, végülis csak azt néztem változik-e valamit a kifejelző.
Öhhh de valamit nem értek van egy kék kábel amire semmit nem ad.Végülis nekem az nem kell csak akkor minek van ott?[link] 6,7,8 -as kivezetés kell nekem. (RX,TX,GND)
Szerintetek akkor ez egyenértékű ezzel? [link] Ha nem nézzük, hogy ott 6 kábel van.
-
And
veterán
válasz
_ATi_1
#10495
üzenetére
Ez ugyanolyan levilágítós technikát igényel, mint a Positiv-20 lakkos eljárás, csak ehhez negatív mintázatú film kell, ha jól értem. Viszonylag olcsó (a gyárilag fotolakkal kezelt nyákokhoz képest), de azért ennek is lehetnek buktatói, pl. a fólia egyenletes felvitele. A többi nehézség a fotolakkos megoldásnál is ismert: levilágítási idő kikísérletezése, az egyenletes megvilágítás biztosítása, előhívó oldat töménységének beállítása.
Mod. #10501: sajnos ez ilyen műfaj. Többször is próbálkozni kell vele, és egyszerre csak egy tényezőn szabad módosítani, mert túl sok a változó. Macerás, de ha egyszer sikerül, a recept ugyanaz maradhat a továbbiakban. Nekem a fényérzékeny lakkos módszerrel vannak tapasztalataim, azzal ugyanilyen szívás lehet az első próbáknál, ráadásul a szükséges levilágítási idő és előhívó-töménység az idővel valamelyest változhat, és úgy tűnik, gyártófüggő is. -
-
De elég egy helyen odakötni.
. De látható ledeknél általában nem milliwattokkal szórakoznak, hanem fényerőt (candelát) adnak meg. Ilyenkor érdemes ránézni az adott led adatlapjára, mert a folyamatos (DC- vagy cw-érték) áramnál impulzusüzemben egy led - impulzushossztól és kitöltési tényezőtől függően - jóval nagyobb áramot tud elviselni. Amúgy az általad linkelt kapcsolásban rajzolt típusú led-kötés az, amire azt mondanám, hogy kerülni kell: ledeket lehetőség szerint ne kössünk párhuzamosan. Amúgy is csak tökéletesen azonos típusok esetén járható, de ennyi darabnál és határra járatott nyitó- (impulzus-) áramnál inkább kerülendő ez a mód, mert nem biztosítható az azonos árameloszlás az egyes példányok között. Helyette soros kötés lehetséges, soronként 1-1 áramkorlátozó ellenállással, ilyen sorokból meg annyit köthetsz párhuzamosan, amennyit csak jónak látsz (meg amennyit a táp ill. a meghajtó fet elvisel, de az egy nagyobb áramú mosfet esetén jó nagy szám lehet).
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
ekkold- Google Chrome
- Atomenergiával dübörögnek tovább az Amazon adatközpontok, SMR-ek is jöhetnek
- PROHARDVER! feedback: bugok, problémák, ötletek
- gban: Ingyen kellene, de tegnapra
- Két új Ryzen közül választhatnak a kézikonzolok
- E-roller topik
- HiFi műszaki szemmel - sztereó hangrendszerek
- OLED TV topic
- D1Rect: Nagy "hülyétkapokazapróktól" topik
- Az NVIDIA ipari AI-felhőt épít a németeknek, együtt az OpenAI és a Google
- További aktív témák...
- Canon imagePrograf PRO-6100S plotter - szinte új, 500m2 nyomat
- Beszámítás! Apple iPad 11 2025 128GB WiFi tablet garanciával hibátlan működéssel
- ÁRGARANCIA!Épített KomPhone Ryzen 5 7600X 16/32/64GB RAM RTX 4060Ti 8GB GAMER PC termékbeszámítással
- LG 27GR95QL - 27" OLED / Limitált LoL Edition / QHD 2K / 240Hz & 0.03ms / NVIDIA G-Sync / FreeSync
- BESZÁMÍTÁS! ASUS ROG Ally Z1 Extreme 512GB SSD játékkonzol garanciával hibátlan működéssel
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
