Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
-
_ATi_1
senior tag
-
swoody
senior tag
válasz
_ATi_1
#10487
üzenetére
Hmm szóval arra gondolsz, hogy leblankolom a kábel úgy, hogy nem vágom le a fejét és ezáltal megtudom, hogy melyik tüske egyezik meg a kábelekkel?
Vagy még gondoltam arra amit előbb mondtál, hogy a színek lehetnek másak de a fizikai kivezetéseknek egyezniük kell tehát nem vágók semmit hanem a kis tüskékhez kötök csak ezzel az a baj, hogy nem tudom mit kössek oda mert kicsik és félek, hogy zárnák egymást ha összeérnek.
-
Lompos48
nagyúr
válasz
_Petya_
#10482
üzenetére
Kissé ellentmondásos az értékek sorozata. Mekkora a trafó mért feszültsége? Mert ha 12V, akkor olyan nincs, hogy egyenirányítva és szűrve túllépje a 12x1,4, azaz 16,8V-ot, amiből még a híd is leharap. De ha leterhelve is nagy a relé tekercse sem örül biztosan egy nagy túlfeszültségnek.
Ha mégis 30V, akkor azt idővel a 25V-os elkó megsínyli. A BC 337 maradhat, mert emlékeim szerinv a VCE0min valami 45V. Az Input-on nem számít mekkora a feszültség, mert ott az ellenállás és a bázis felé csak abázisáram folyik. -
_ATi_1
senior tag
válasz
swoody
#10486
üzenetére

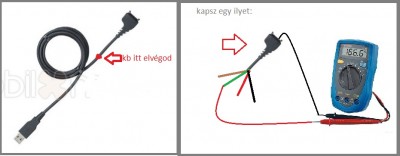

Mivel a vége úgy is az lesz, ezért a telefonba csatlakozó végét levághatod a kábelnek úgy, hogy maradjon pár centi kábel mérni. Leblankolod, majd szakadás mérővel egyenként megkeresed, hogy melyik tűhöz melyik szín tartozik.
Ha nincs műszered, legvégső esetben egy elem és egy izzó segítségével is meg lehet oldani. -
swoody
senior tag
Sziasztok.
Nem tudom mennyire ismeritek a Seagate 7200.11-es vinyót de BSY hibája van.
Egy ilyen műveletett kéne csínálnom. ->[link]

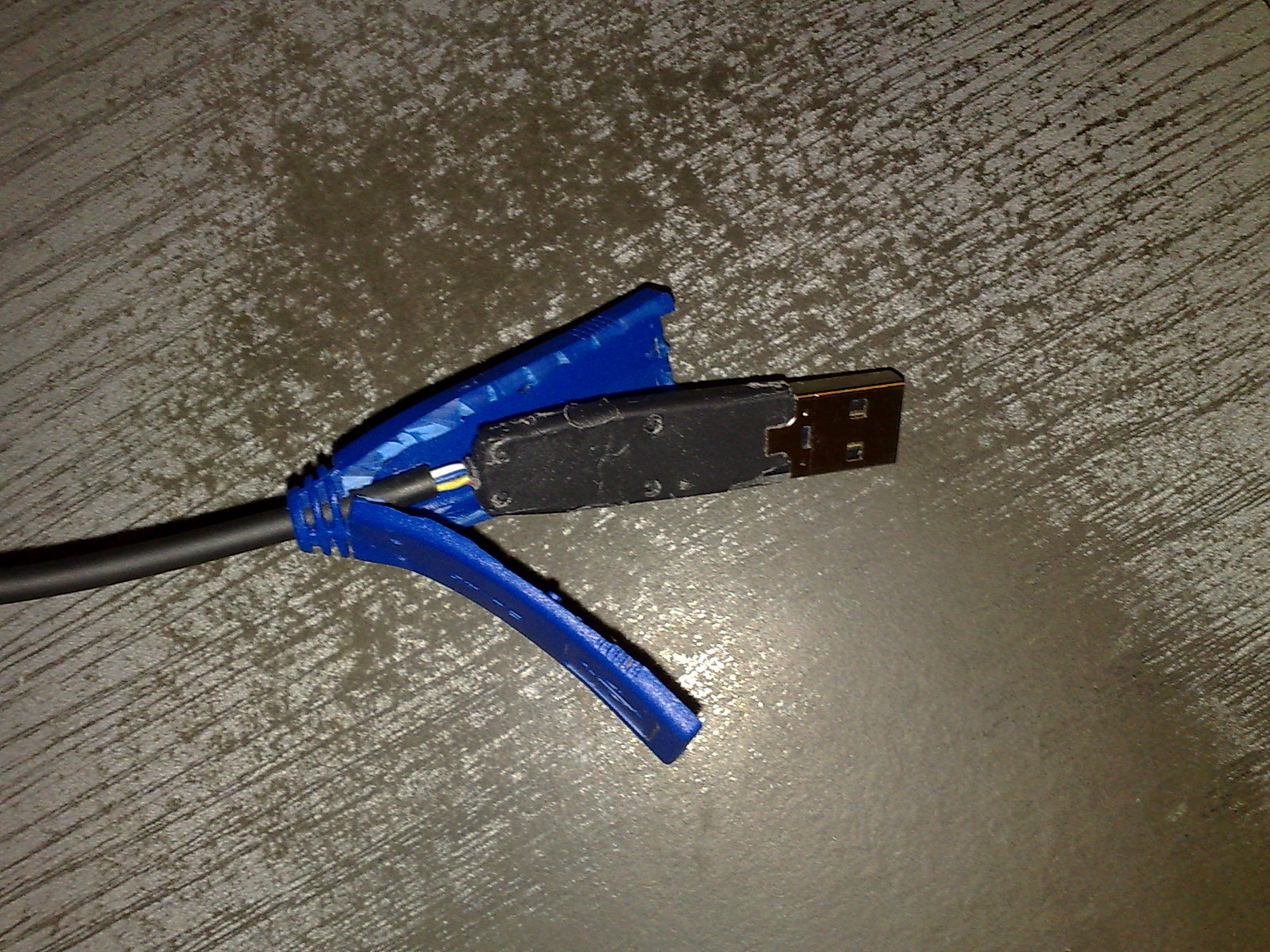

A lényeg, hogy kell hozzá egy CA-42 es adatkábel ami így néz ki. -> [link] Nah most ahogy nézem az enyém hiánzyik a narancssárga amire igazából nincs is szükségem de akkor is miért nincs?
A másik, hogy nem tudom szétszedni az usb felöli nyákot, hogy biztosra tudjam, hogy melyik a RX,TX és a GND(föld asszem) mert ->
Egybe van öntve a nyákkal.
Ezt se tudom miért van egybe hiszen szinte egyik videoba,tutorial-ba se láttam még ilyet talán arra tudok gondolni, hogy ez egy utángyártott cumó.Szóval, miként tudnám meg, hogy melyik mi?
Gondoltam még arra, hogy ezekre a kis tüskékre kötöm rá a kábelt mivel hiába más a kábel akkor is ugyan azoknak a kábeleknek kell kimenniük,nem? Az első képen lévő telefon felöli tüskékre gondolok.Köszi a segítséget.
-
_Petya_
őstag
Köszi a segítséget mindenkinek.
Amit még nem írtam, hogy a +12V egy egyszerű tápegységből jön (12V 0.33VA-s trafó, 1000uF 25V kondi, graetz). Üresjáratban az elkón 30V mérhető. Nem okoz ez gondot? Nyilván nagyon kicsi lesz a terhelés, így jóval 12V felett lesz a feszültség.
Iletve, az Input bementre nem csak a projektor vezérlő jele kerülhet, hanem a +12V és a GND is (3 állású kapcsolóval). Tehát akár 30V is lehet ott.
Ebben az esetben milyen félvezetőt és előtétellenállást ajánlotok?
Petya
-
_Petya_
őstag
Sziasztok!
Az alábbi áramkört szeretném megcsinálni:
Vs = 12V
Rrelé = 847 ohm
Input = 12V-os vezérlő jel (minél kevésbé szeretném terhelni, mert nem tudom mennyi áramot lehet innen húzni, egyébként ez egy projektor 12V-os trigger kimenete)
Dp = 1N4001
Qs = BC337Ezek alapján Rb-nek 20kOhm-ot számoltam.
Egy szakit megkérnék, hogy nézzen rá, hogy helyes-e ez így.
Köszönöm!
Petya
-
Lompos48
nagyúr
válasz
PH-User
#10475
üzenetére
Rajzot sehol sem találok hozzá, de még egy normális specifikációt sem.
Mi ez és mit tud?Eladó példányt találtam valahol, ahol leírja nagyjából, hogy milyen. Már nem tudom hol, de tény, hogy 135W-osnak emlegetik (4x35 ott van valahol). THD-t nem láttam.
2 csatornás és csatornánként 2 hangfalat lehet rátenni ez tény.
Ergo, rátehetsz EGY PÁR 4W-ost.
Dual Mono kialakítás a cucc, 2x20W körül lehet a teljesítménye, 0,10% THD.
Két poti van rajta, kiderítettem, hogy egyik a hangerő a másik a levágási frekvenciát állítja.
A felső határ szerintem 100Hz, az alsó 50Hz. Tehát csak mélyládához jó.
Gondolom olyanhoz, amiben két hangszóró van.Ez kicsit idegen nekem, de tudom, hogy az autóerősítők esetében elgurult a gyógyszer felhasználóknál és gyártóknál egyaránt. De ha megy kísérletezz vele, hátha engem is fel tudsz majd homályosítani újdonságokkal.
-
PH-User
addikt
válasz
Lompos48
#10474
üzenetére
Rajzot sehol sem találok hozzá, de még egy normális specifikációt sem.
Mi ez és mit tud?
2 csatornás és csatornánként 2 hangfalat lehet rátenni ez tény.
Elég jelentős teljesítményű, ahogy olvasgattam a LUXMAN után, kiderült, hogy 0,05% körül lehet a THD.Jelentenék a múltkori erősítőről is, amiről beszélgettük.
Dual Mono kialakítás a cucc, 2x20W körül lehet a teljesítménye, 0,10% THD.
Két poti van rajta, kiderítettem, hogy egyik a hangerő a másik a levágási frekvenciát állítja.
A felső határ szerintem 100Hz, az alsó 50Hz. Tehát csak mélyládához jó.
Gondolom olyanhoz, amiben két hangszóró van. -
Lompos48
nagyúr
válasz
PH-User
#10470
üzenetére
A biztosítéktáblát ki fogom iktatni a hátuljáról, úgy sem hallgatom olyan hangosan, hogy kiüssem a hangszórókat.
Ha a biztosítékok a hangfalakat védik, akkor majdnem igazad van. De ha úgysem teszed ki "stressznek" azokat, akkor szép csendben a biztosítékok is elüldögélnek ott. Ha sorban vannak a hangszórkimenetekkel, akkor a végfokot is védik egy kimeneti rövidzártól. Én ott hagynám, mert csak egyszer hibázik az ember.
Bekapcsoláskor megmozdulnak a hangszórók lassan befelé majd kifelé és megállnak.
Ez normális ennél az erősítőnél?Itt a gubanc, hogy rajz nélkül nem tudjuk mi EZ az erősítő. A mozgás az egyenszint lassabb beállása miatt van. Vannak olyan kapcsolások, ahol ezt külön oldják meg, késleltetve a hangszórók rákapcsolását például. Ha a mozgás nem drasztikus, akkor elnézheted az erősítőnek.
A két 8 ohm-os magas sugárzó helyett betehetek 2 4 ohmosat?
Az utóbbi időben 3-4 erősítő-ügyben pofáztam errefelé. Azt hiszem ez volt az, ahol csatornánként 2 hangszórót lehet rákötni. (Igen?) Ha igen, akkor szó volt arról, hogy csatornánkét az eredő terhelés ne legyen kissebb, mint 4 ohm. Tehát cserélheted. De ne felejtsd el, hogy az áram megduplázódik, tehát a kimenő teljesítmény is. Csak zárójelben: az előbb említett membrán mozgás is.
-
Teasüti
nagyúr
Sziasztok!
Egy érdekes ötlettel fordulok hozzátok!
Viszont analfabéta vagyok az elektronikában, tudtok segíteni?
Neten keresgéltem, nem újkeletű az elképzelés, de mindenhol csak áramköri rajzokra bukkantam, nem kész termékekre.
szerk: jah, szóval neten pwn-to-linear fan control néven ismeretesek, ha jól értelmezem.
Az elképzelésem, h kellene vmi kis egyszerű kiegészítő a 4 tűs aljzat és a 3 tűs csatlakozó közé.
-
#10472
PH-User
addikt
szabifotos
#10471
PH-User
addikt
válasz
szabifotos
#10471
üzenetére
Szia!
Ha megegyezik a két töltő, akkor levágod a rossz csatlakozót, plusz ~5cm részt még a vezetékből.
Fogod a másik jó csatlakozót, levágod 10cm ráhagyással, lehántod a szigetelést, megforrasztod és működnie kell úgy, mint előtte.
Ajánlom, hogy vegyél zsugorcsövet, vágj annyit méretre, ahány szál vezeték fut a kábelben és húzd fel őket a szálakra, majd, ha összeforrasztottad ezeket a szálakat, akkor húzd rájuk a zsugorcsövet és melegítsd rájuk. Bónuszként lehet egy vagy két nagyobb átmérőjűt ráhúzni a fő kábelre és mikor a kis szigetelések külön megvannak, akkor a nagyokat is rámelegíteni.Remélem tudtam segíteni.
-
#10471
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
Aki tud légyszi segítsen: Van egy HP notim aminek a tőltője a gépbe csatlakozó oldalán megtört, így nem mindig érintkezik.
Van egy másik rossz töltőm. Kérdésem az, hogy lehet e az ilyen komoly elektronikát simán forrasztani mert ha igen akkor csak levágnám a csatlakozót a régiről és kész?! Ez működik vagy kiütné a gépet? Változik az ellenállás, feszültség stb?? -
PH-User
addikt
válasz
Lompos48
#10469
üzenetére
Itt parázok, ontom magamból a hozzászólásokat, de mégis az én hülyeségem miatt szedtem szét és raktam össze újra a kütyüt.
Semmi probléma vele, az egyik hangfal mégiscsak nyűglődik.
A biztosítéktáblát ki fogom iktatni a hátuljáról, úgy sem hallgatom olyan hangosan, hogy kiüssem a hangszórókat.Bekapcsoláskor megmozdulnak a hangszórók lassan befelé majd kifelé és megállnak.
Ez normális ennél az erősítőnél?
A két 8 ohm-os magas sugárzó helyett betehetek 2 4 ohmosat?
Lenne olcsón autóba való 40W-os kétutas, közép/mély hangszóró a helyükre.Ha kipihented magad, várnám a választ!
Köszönöm az eddigieket és jövőbeli segítségeket is Lomos Mester!
Jó éjt!
-
PH-User
addikt
válasz
Lompos48
#10466
üzenetére
Megpróbálom érthetően leírni.
"A" kimenet bal csatorna: Csak mély hangokat ad ki a rákötött hangfal.
"A" kimenet jobb csatorna: Minden hangot kiad a rákötött hangfal.
"B" kimenet bal csatorna: Csak mély hangokat ad ki a rákötött hangfal.
"B" kimenet jobb csatorna: Minden hangot kiad a rákötött hangfal.A hangfalakat teszteltem a házimozi erősítőmön, mindkettő hibátlanul, minden hangot kiad, tehát mindkettőben remekül működik a mély és a magas sugárzó is.
-
Lompos48
nagyúr
válasz
PH-User
#10465
üzenetére
Ez már halad a nehezebb dolgok felé. Azt írtad, hogy: A bal csatornán átjön az egész hangszín, a jobb csatornán csak a mély hangszóró szól. Próbáltam megcserélni a hangfalakat, akkor meg fordítva, tehát az erősítőnél van valami.
Én ebből azt értsem, hogy miután megcseréled a hangfalakat, akkor nem jönnek a magasak a másik hangszóróból? Tisztábban: A csatorna A hangszóró OK, B csatorna B hangszóró ROSSZ. Csere után A csatorna B hangszóró OK és B csatorna A hangszóró ROSSZ? Gondold végig alaposan! -
GerykO
aktív tag
Hali!
Megint unatkoztam itthon, túrkáltam kicsit az elfekvő alkatrészek között itthon, majd belemászott egy bogár a fülembe.
Találtam egy Vipower ATA133as belső racket, aminek a hátulján figyel egy 5 tüskéből álló USB csati is. Kicsit próbáltam utánaolvasni, 2005ben még szó is volt róla egy-két fórumon, a PH-s zárolva is lett. Aztán találtam még egy USB-s infrát is(Sigmatel STIr4200S) -még vissza kell szereznem a nokia 7650es telómat, és a távírányítás is megvan-.
A kérdésem pedig az lenne, hogy ha az infra USB csatlakozójának a megfelelő lábaira rákötöm a racket, akkor az működni fog-e egy porton(lényegében az USB-HUB úgy működik-e, mint egy 220Vos elosztó?), vagy mindenképpen külön USB portot kell használnom?
Csak azért lenne fontos, mert a külső portok mind foglaltak, az alaplapi kivezetésre meg az előlapi panel lett bekötve egyik portra a kártyaolvasós rész a másikra meg egy előlapi USB, amiben a pendrájvok szoktak mozgolódni. Igazából a számítógép pedig a HI-FI állványba lett beépítve, és a DVD meghajtó IDE kábelét szeretném eltüntetni, mert az nagyon belerondit az üveglap mögötti összképbe.
Másik kérdés, ami lehet nagy baromság. Ha USB-n van rákötve a RACK, akkor az elektronikája 1, vagy 2 IDE csatornát fog biztosítani?
És mivel szeretek fúrni-faragni, és örömmel tölt el, ha én készítem el a megoldást, és nem veszek ilyen célra horror áron kész megoldást.
-
And
veterán
válasz
_ATi_1
#10459
üzenetére
Nem igazán: amíg az abszolút csúcsáramot nem léped át (ami egy lednél amúgy is extrém magas érték lehet az impulzus hosszától függően), addig csak az áram átlagértéke számít. Ha az ugyanannyi, mintha DC-vel hajtanád, akkor a várható élettartam is ugyanolyan nagyságrendű lesz.
-
And
veterán
válasz
atesss
#10458
üzenetére
Karakteres (alfanumerikus) kijelzőt 'csupaszon' nem szokás használni, grafikust meg pláne nem. Igazából beépített önálló LCD-kontroller nélküli modulok nem nagyon vannak, esetleg ilyen 3+1/2 digites nyers LCD fordul elő, amelyhez pl. 200mV-os alapműszer IC (ICL7106 és klónjai) használatos meghajtóként. A karakteres modulok saját kontrollert tartalmaznak, amelyek szokásosan minimum felülről kompatibilisek az - amúgy már kifutott - ősi HD44780-as kontrollerrel. Ehhez legjobb esetben 6 portlábbal (4 adat és két vezérlőbemenet) lehet csatlakozni a µC felől, és szinte minden magasabb szintű nyelvet támogató fordító tartalmaz hozzávaló függvénykönyvtárat, mivel ezek használata szinte szabvánnyá vált.
-
_ATi_1
senior tag
And és Lompos48:
Köszönöm mindkettőtöknek a kimerítő választ.
Akkor a dimmernél hanyagolom a LED-eket, bár azt hiszem 18db izzót kapcsol a dimmer, talán elérné a minimális induló teljesítményt, de a fényerő szabályzás ki lenne lőve.
A villogásról még annyi érdekelne, hogy ez befolyásolja a LED-ek élettartamát ahhoz képest, amikor simítva is van a feszültség ? -
atesss
addikt
válasz
Jancsi
#10211
üzenetére
A többi tantárgyam tanulása (meg betegség) miatt eddig most nem nagyon foglalkoztam a mikrokontrolleres projektekkel.
Most viszont meg kell írnom az órának az alapszoftverét - ennek a hétnek a végére kellene - mivel ezt ígértem a tanárnak.
Úgyhogy elöször a szoftveres megvalósítás jön, a hardver megépítésével már csak februárban tudok foglalkozni majd tovább.Viszont ami még eszembe jutott, hogy milyen jó lenne 7-szegmenses, vagy akár karakteres LCD kijelzőt használni a LED helyett.
Pl. a fogyasztása is sokkal kissebb (persze ha nincs aktív háttérvilágítás).
De az LCD kijelzők vezérlése elektronikailag hogyan is működik pontosan ?
Gondolom, hogy önmagában egy "átlagos" Atmega nem is lenne elég hozzá - megfelelő külső alkatrész nélkül - mivel léteznek beépített LCD vezérlős AVR-ek is. -
Babetta-X
senior tag
-
Lompos48
nagyúr
válasz
Babetta-X
#10453
üzenetére
Az már eleve nagyon jó ha egy oktatott észreveszi az oktató hibáit Akkor van kinek és hogy továbbmenni. Sajnos sok (egyre több) a felületes vagy egyenesen felkészületlen oktató, akik elveszik a tanuláshoz való kedvet. Rendszerhiba. De hál' Istennek most már információ VAN. Csak meg kell érte dolgozni. De végül megéri. Bocsánat a moralizálásért.
-
Babetta-X
senior tag
válasz
Lompos48
#10452
üzenetére
Igen tudom, csak az a baj, ha látnád mit vettünk előzőlag és mit kellett megérteni eddig, és utána látnád ezt akkor el lennél képedve.. Nagyon össze vissza megyünk. Amúgy kapcsi rajz alapján tényleg sokmindent megcsinálok, csak az ilyesmi nem annyira megy, régebben TINA-val próbáltam áramköröket rajzolgatni, de nem lett a kedvencem.
Köszönöm a segítséget mégegyszer
Ha szeretsz olvasni nézd meg a hirdetéseimet és válassz egy könyvet -
-
Lompos48
nagyúr
válasz
_ATi_1
#10441
üzenetére
And megválaszolta a kérdésedet 90%-ban.
A pislogás valószínű onnan jön, hogy egyenirányított árammal hajtják ugyan meg a LED-eket, de megfelelő szűrés/simítás nélkül. A LED-ek pedig nem rendelkeznek azzal a hőtehetetlenséggel, mint az izzók. A vibrálás ellenben csak akkor érzékelhető, ha mozdítod a fejed, fixen belenézve nem érzékelhető, mert ott már bejön a látás tehetetlensége.
-
Babetta-X
senior tag
válasz
Lompos48
#10446
üzenetére
Hű ez így elég egyszerűnek tűnik, és így a középső kapcsoló sem szól bele a dolgokba. Az a baj ilyenkor sokmindenre ráébredek
Köszönöm a segítséget, közben kiterveltem még egy megoldást, hátha az is jó, de szerintem mindkettőt elviszem biztos ami biztosKöszönöm szépen!
-
And
veterán
válasz
_ATi_1
#10441
üzenetére
Létezik kifejezetten dimmelhető típus, de ezt a képességet fel is szokták tüntetni az áru tulajdonságainál (naná, hiszen árnövelő tényező). Én vettem már olyat, de mellékes volt a dimmelhetőség, csak épp a nekem szükséges foglalattal, teljesítménnyel és sugárzási szöggel kizárlóag olyan típus volt nekik. Problémás lehet viszont - erre fel is szokták hívni a figyelmet - a dimmerek induló teljesítménye: a régi érintőkapcsolós Kontakta pl. az adatlapja szerint 75W minimális terhelést igényel, különben nem indul el. De a mai dimmerek is igényelnek minimum 30..40W terhelést, tehát ha nem sok v. megfelelő teljesítményű lámpa áll rendelkezésre egy áramkörben, akkor felejtős. Keresgéltem direkt kisebb teljesítményű, ledes sugárzókhoz való 230V-os dimmert nemrég, de nem találtam. Kisméretű (lapos) 12V-os előtétet is alig.
-
Babetta-X
senior tag
-
-
_ATi_1
senior tag
Sziasztok!
Rendeltem pár LED-es lámpát eBay-ről, némelyik már egész használható.
Az lenne a kérdésem, hogy használhatóak lennének ezek fényerőszabályzós kapcsolóval is ? Úgy értem, hogy működőképes-e. Gondolom a fényt nem lehet szabályozni.
Illetve némelyik típusnál észre lehet venni, hogy vibrál, mint a fénycsövek. Ez normális, vagy kispóroltak pár stabilizálásért felelős alkatrészt?
Előre is köszönöm a segítséget. -
PH-User
addikt
válasz
Lompos48
#10436
üzenetére
Nos, helyükre raktam a tranzisztorokat rendesen szigetelve.
Szól mind a 4 csatorna, de nem tökéletes.
A bal csatornán átjön az egész hangszín, a jobb csatornán csak a mély hangszóró szól.
Próbáltam megcserélni a hangfalakat, akkor meg fordítva, tehát az erősítőnél van valami.
Legalább már szól mind a négy csatorna!Ötlet?
-
-
andras888
aktív tag
Lenne egy kérdésem és ez a topik tűnt a legmegfelelőbbnek hogy feltegyem:
Terveztem egy erősítőt, egy fejegységben használt erősítő ic felhasználásával (egyszerűnek tűnt), megcsináltam a nyáklapot, de rossz lett. Régi volt a nyáklap és sok helyen a karcok miatt megszakad az áramkör.
Szükségem lenne egy emberre aki elkészíti nekem a nyáklemezt(kétoldalú) hogy nekem már csak be keljen forrasztani az alkatrészeket, a tervek megvannak, még a hibás nyáklemez is megvan, ugyan azt kell megcsinálni, csak jól.
Ismertek valakit, a legjobb ha debreceni -
Babetta-X
senior tag
Sziasztok! Nem igazán írtam még ebben a topicban, nem a legnagyobb erősségem az elektronika. Viszont most lenne egy feladat amit nem tudok megoldani, de holnap reggelre le kéne adni

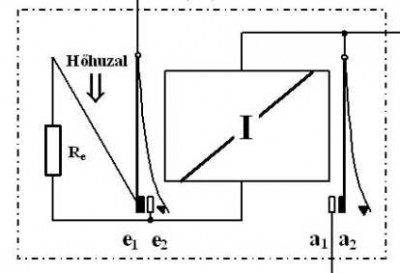

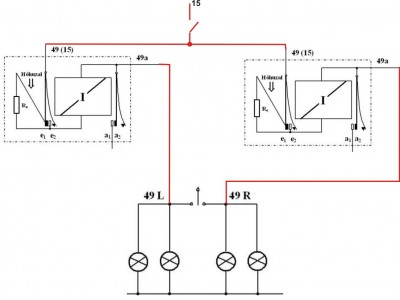

A lényeg, hogy két villogtató/index egységből és egy kapcsolóból kell összehozni egy vészvillogó kapcsolást.. Egyszerűen hangzik, biztos az is, csak én vagyok sötétEz lenne a kapcsolás, amiből adott két darab és pluszban lehet egy kapcsolót meg kábeleket használni mást semmit, a lényeg, hogy vészvillogó üzemmódba menjen a dolog:
Előre is köszi annak aki segít, esetleg magyarázat vagy áramút sem lenne hátrány, mert sötét vagyok ehhez, pedig próbálkoztam
Köszönöm előre is!
-
-
-
-
kriszbon
őstag
válasz
Lompos48
#10409
üzenetére
Bocs tényleg kimaradt hogy a Darlington kapcsolással megy.
Most néztem úgy 2 percig, és a tranzisztor és ellenállás megfogható nem éget(de fokozatosan melegszenek).
Az 555 az nem igen meleg ennyi idő alatt, talán langyos lett.
Megfogadom a tanácsot és mindenképpen teszek a tranzisztorokra bordát meg keresek 2W-os ellenállást.
Hosszabb próbát csak utána végzek vele, mert nem akarom hogy most meg tönkremenjen a nehezen összehozott cucc.
A C4-et meg cserélem nagyobbra akkor.
Köszönöm szépen a segítséget! -
Lompos48
nagyúr
válasz
kriszbon
#10408
üzenetére
Vegyük sorra:
Örvendek, hogy működik
Fél 1 perc üzem után a 208-as eléggé melegszik, ahol néztem ezt a kapcsolást ott nem írták és nem is láttam hogy hűtőbordára rakták volna.
A BU208 TO3-as tokban van. Az levegőben nem képes 1W-nál nagyobb teljesítménnyel megbírkózni. Ha hosszabb üzemben csak annyira melegszik, hogy meg tudod fogni, akkor nincs baj, ha egyre melegebb, majd forró lesz, akkor borda kell neki, ha nem is nagy.
Ami melegíti az nagyjából (!) ugyanannyi lenne a 326-nál is, mert a hő javát A C-E áramkörben folyó áram generálja.Csak a BU208 van egyedül, vagy Darlington kapcsolásban? Ha egyedül van, akkor a BU326 használatával a bázisáram kisebb lesz kb 10x (volt már szó a hFE paraméterről tegnap) és az ellenállás nem fog melegedni. Amit tettél, azt 1W-ra saccolom. Ha marad ezzel a tranzisztorral, tegyél 2W-ost.
Zárójelben: az 555 IC nem melegszik, tudnillik az adja le az áramot, ami az ellenállást fűti?Lehet hogy a 2db 470 mF-os kondenzátor kicsi bele, és az végett van(a potit 2.2k ami állítja a feszt hiába tekerem nullára)?
Esetleg próbáld a C4-et növelni, azt süti ki a tranzisztor a tekercsen keresztül.
A P1 és P2 az 555 által generált négyszögjel frekvenciáját és kitöltési tényezőjét szabályozza csak. -
kriszbon
őstag
válasz
Lompos48
#10386
üzenetére
Szia!
Na hát akkor itt vagyok megint, addíg nem aludtam el amíg ki nem próbáltam és nem pislogott a lámpa ami ugye csak próbának volt(egyébként sima visszajelző égő, mivel a trafó 14 voltot kap meg), utána meg rákötöttem a trafót.
Ad kékvillámot a trafó olyan ütemben ahogy beállítom a potit(2.2M).
Viszont felmerült pár kérdés megint:
Fél 1 perc üzem után a 208-as eléggé melegszik, ahol néztem ezt a kapcsolást ott nem írták és nem is láttam hogy hűtőbordára rakták volna.
Most az végett melegszik hogy 208-as és így lett bekötve a tranzisztor, és ha 326-os lenne berakva akkor nem melegedne ennyire(mert akkor mindenképpen szerzek)?
Vagy mindegy és mindenképpen tegyek hűtőbordát(ugye ennek hosszan kell üzemelni)?
Következő kérdés:
A bázisra kötött 47 ohmos ellenállás hány W-os legyen, mert azért az is melegszik és azt sem írták hogy mekkora legyen?
Sajnos amit beraktam nem tudom mekkora, de a képen kb. méretre/típusra a (középső).
Még egy kérdés:
Azt tapasztaltam hogy így nem üt akkorát mintha csak simán relével/megszakítóval adok a trafónak 12V-ot, mert akkor kegyetlenül ráz, és a gyors szikra ív még a festéket is leégeti a lemezről.
Lehet hogy a 2db 470 mF-os kondenzátor kicsi bele, és az végett van(a potit 2.2k ami állítja a feszt hiába tekerem nullára)?
Bocs hogy ennyire értetlen vagyok, és ilyeneket kérdezek.
Nagyon hálás vagyok az eddígi segítségért is, mert nem igen jutottam volna vele semmire.moha21: Igen tudom hogy nem drága, csak ugye egy tranzisztor végett fizetni a futárt az már több, és elég vicces.
Ha több minden lenne akkor más lenne. -
Lompos48
nagyúr
válasz
sörösló
#10405
üzenetére
Beleszólok, de csak azért, hogy ne riassz el feleslegesen egyeseket, akik, minden leírt szót szentírásnak vesznek. Megkommentállak.
Egy aranyszabály: ilyen méréseknél felejtsd el a digitális cuccokat, hacsak nem erre tervezett ÉV eszközök! ÉV: ÉrintésVédelem.
Ez így nem érvényes. Egy igényes digitális műszer mindig lekörözi az analógot. Ez jelent eletromágneses árnyékolást, rendesen kiszámított közösmódú jelkezelést és ne soroljam tovább.
ÉV. Te írod oda a jelentését. Ez kizárólag munkavédelmi tulajdonság.Egy digiműszer érzékenységtől függően akár 50-70 Voltot is mérhet ott ahol semmi nincs. A hálózat az ipari rendszerekben olyan átszórásokat produkál a jelentős párhuzamos kábelhosszak miatt hogy el nem hiszed!
Olyan műszernél, ahol a közös módú elnyomás nincs megoldva, ott igen. De ez is inkább a légi vezetékek esetében válik hangsúlyosabbá.
Egyszer karbantartás alatt valaki véletlenül lerúgta a rövidzárat az általam javított kábelről és az üzemelő csarnokvilágítás (kb. 100 kW) úgy rúgott meg mint egy falka vadló! Úgy 1 km hosszan mehettek egymáson a kábelek, bőven elég volt a szórás ahhoz, hogy akár ottmaradjak örökre.
Volt ott valami egyéb gond is. Szerintem egy csarnokvilágítás esetén, legyen az akár 100kW is, a fogyasztókhoz kábelek mennek, párban a fázis meg a nulla. Ezeknek a mágneses tere kioltja egymást. Inkább rossz kábelezés, ott felejtett kábelek okozhatták azt, amit leírsz. Persze ettől függetlenül rövidzár, földrekötés kötelező.
Az ohm-os terhelés kicsit rendbeteszi a dolgokat.
Igen, én is írtam, hogy jobb egy másik fogyasztóval párhuzamosan mérni (én pont az adaptert mondtam).
És persze éljen a jó öreg Ganzuniv 3 analóg műszerem!
Éljen! És azért jobb, vagy tűnik annak, mert a (néha sajnos) kis belső ellenálása miatt nem képes erőtereket befogni. Ez ellenben máskor hátrány lehet.
A laptopok tápja meg mostanában már egészen szélsőséges dolgokat is tud kezelni, a kimeneti oldal sokszorosan független a bemenettől.
Nem, csak egyszer.
-
sörösló
aktív tag
Bocsi, azt még elfelejtettem, hogy mindez nem feltétlenül igaz, ha valamilyen berendezést mérünk a laptophoz csatlakoztatott eszközzel. Kollégám a Dell C 600- as gépét küldte az örök vadászmezőkre a rosszul csatlakoztatott digiszkóp miatt. De ez már egy speciális eset, ami téged szerintem nem fenyeget.
-
sörösló
aktív tag
válasz
morfondőr
#10356
üzenetére
Egy aranyszabály: ilyen méréseknél felejtsd el a digitális cuccokat, hacsak nem erre tervezett ÉV eszközök! ÉV: ÉrintésVédelem. Egy digiműszer érzékenységtől függően akár 50-70 Voltot is mérhet ott ahol semmi nincs. A hálózat az ipari rendszerekben olyan átszórásokat produkál a jelentős párhuzamos kábelhosszak miatt hogy el nem hiszed! Egyszer karbantartás alatt valaki véletlenül lerúgta a rövidzárat az általam javított kábelről és az üzemelő csarnokvilágítás (kb. 100 kW) úgy rúgott meg mint egy falka vadló! Úgy 1 km hosszan mehettek egymáson a kábelek, bőven elég volt a szórás ahhoz, hogy akár ottmaradjak örökre. Nem hinném hogy az általad említett feszültség nagyon tragikus lenne, de dugjál az elosztóba egy hagyományos izzóval működő asztali lámpát, aztán mérjél. Ha még akkor is van delej, akkor tényleg kell egy szakember! Persze kapcsold is be!
Az ohm-os terhelés kicsit rendbeteszi a dolgokat. És persze éljen a jó öreg Ganzuniv 3 analóg műszerem! A laptopok tápja meg mostanában már egészen szélsőséges dolgokat is tud kezelni, a kimeneti oldal sokszorosan független a bemenettől. Ha nem csap bele a villám vagy nem tolsz neki direkt 400 V-ot amitől lehet hogy összeolvad a belseje, akkor semmi ok az aggodalomra.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
ekkold- AKCIÓ! Intel Core i9 14900K 24 mag 32 szál processzor garanciával hibátlan működéssel
- MacBook Air 15 M3 8 / 256GB dobozos 12 hónap garancia
- Okosóra felvásárlás!! Samsung Galaxy Watch 6, Samsung Galaxy Watch 7, Samsung Galaxy Watch Ultra
- ÁRGARANCIA!Épített KomPhone i5 14600KF 32/64GB DDR5 RAM RTX 5070Ti 16GB GAMER PC termékbeszámítással
- IBM/Lenovo Thinkpad T60
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
