troll81
addikt

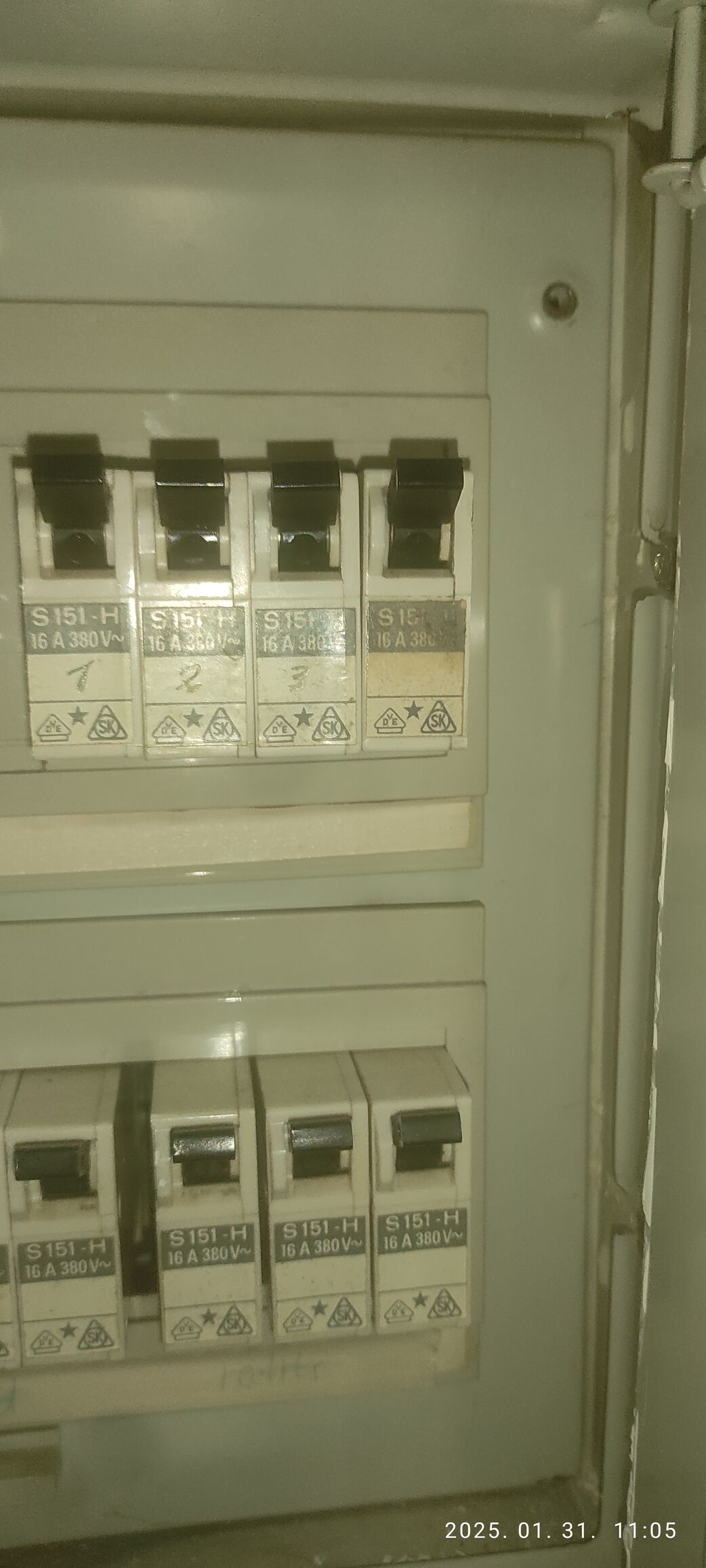

Sziasztok vélemény kellene megszakító ről.1980 körülig volt forgalomba a lakásban található tehát öreg szisztéma.
Akár mit szeretnék itthon nem mennek a gépek szinte.
Olvastam H karakter már elavult és cserélni kellene ez lehet az elöregedő hálózati probléma?
[kép] -
#98696
ekkold
Topikgazda
tordaitibi
#98695
ekkold
Topikgazda
válasz
tordaitibi
#98695
üzenetére
Vannak Opto-FET meghajtó céláramkörök (ugyanakkora mint egy optocsatoló) de fetmeghajtó kimenete van. Ezek általában egy bizonyos tápfesz alaltt nem kapcsolják be a fetet. Pl: TLP250 de vannak modernebb verziói is.
-
#98695
tordaitibi
veterán
Kis segítség, ötlet kéne.
Adott egy fettel kapcsolt terhelés.
Ez egy 96V DC-ről, akkuról működő ohmos terhelés. a felvett árama 9-10A.A fetet egy kis 12V mezei trafós graetz puffer táppal előállított 11-12V vezérli egy optocsatolón keresztül, a gate egy 1kohm lehúzóellenálláson tud kisülni. Statikus üzem, napi 50-60 kapcsolás.
A megoldás tökéletesen működött 3 hétig, az első áramszünetig, amikor is a fet lerobbant a hűtőbordáról.
Hosszas fejtörés után rájöttem hogy a kis trafós tápnak ilyenkor kb. 4-5sec alatt esik le a feszültsége nullára, ezen folyamatot követi a fet gate feszültsége és valahol 2,5-7V között a fet átmegy analógba és a rajta maradó több 100 wattot nem tudja eldisszipálni. Kilép a SOA tartományból és kalapot emel.Létezik valami kapcsolás, ami a saját tápfeszültségét figyeli, és csak 9V felett adja ki magából a tápfeszt, alatta meg felette nagy sebességgel kapcsol?
Akár a fet gate-n is lehet a beavatkozás, legjobb lenne így.
Míg nincs a saját tápja 9V addig fet gate testre húzva, 9V felett ez megszűnik.Van erre valami egyszerű ötlet?
-
#98694
tordaitibi
veterán
Gabesz87
#98691
válasz
Gabesz87
#98691
üzenetére
Én is meg tudom neked csinálni, de legalább az rf adó áramfelvételét meg kéne tudnod mérni.
Meg a jack milyen, 2,5, 3,5, mono, sztereo, hogyan van a jack aljzatba a 12V polaritás?
Ezek nélkül nem lehet elkezdeni.
Ha ezek megvannak, fillérekből meg lehet csinálni az átlakítót. -
#98693
tordaitibi
veterán
Pötyi
#98690
Éértem, de te meg azt értsd meg hogy egy normál RF adó, pl. az autód, kertkapud távirányítója mikor megnyomod a gombot, 5-10mA körül vesz fel.
A kolléga rf távadója se vehet fel ennél sokkal többet.
0,07W marad veszteség az analóg stabon. Egytized watt se.
Ezt ha bármilyen dc-dc step down modullal alulübereled fogysztásba és fizika helyszükségletbe akkor kezet csókolok neked. Már az üresjárásija is nagyságrenddel több.
Nem 10 amperekról van szó ott én is kapcsolóüzemet használok hanem 0,005 amperről. -
#98692
szabifotos
senior tag
Jarod1
#98686
szabifotos
senior tag
válasz
Jarod1
#98686
üzenetére
Egyelőre működik, úgyhogy nem bántom.
Már csak a kapacitást jó lenne kibővíteni +1 cellasorral, mert új cellákkal is 5 perc a porszívó üzemideje, plusz akkor a terhelés is csökkenne egy-egy cellán, mert így eléggé melegszenek. De ehhez már nincs hely, úgyhogy valami külső dobozba mókolás lesz szerintem.
-
#98691
Gabesz87
veterán
tordaitibi
#98689
Gabesz87
veterán
válasz
tordaitibi
#98689
üzenetére
Én biztos nem
A hobbielektronika, és úgy egyáltalán az elektronikai szerelés (forrasztás ilyesmik) nagyon nem az én asztalom. Azt sem tudom, mik azok, amiket írtál, 7805 meg TO92 tok
De ha tudsz valakit ajánlani, aki csinál nekem ilyet, azt megköszönöm. -
#98690
Pötyi
őstag
tordaitibi
#98689
Pötyi
őstag
válasz
tordaitibi
#98689
üzenetére
Mondjuk egy TO220-asnak jobb a hőleadása. Ééérted, 12V-ból 5V-ot csinálni? A feszültségnek több, mint a felét gyakorlatilag elfűti. Ezért ajánlanám inkább azt a tokozást, ami hűtőbordára illeszthető.
Kiegészítés:
Bár abban igazad van, hogy ez már nem igazán férne be egy szerelhető USB aljzatba...
-
#98689
tordaitibi
veterán
Gabesz87
#98687
-
#98688
Speeedfire
félisten
bytesizelife
#98684
Speeedfire
félisten
válasz
bytesizelife
#98684
üzenetére
Nem fontos. Elvagyok a mostanival. Csináltam már vele erősítőt, hangkártyát stb. Casual forrasztó vagyok csak.
-
Gabesz87
veterán
Üdv. Olyan kérdésem lenne hozzátok, hogy létezik olyan Jack - female USB átalakító, ami közben 12V-ból 5V-ot csinál? Van egy JVC projektorom, ill. egy motoros vásznam. Még nincs feltéve a helyére, mondhatni tervező fázisban vagyok. Jó lenne majd a triggert használni, de ennek a vászonnak elvileg (leírása alapján) nincs Jack bemenete a trigger számára, hanem RF (433MHz) vevővel rendelkezik. A gyártónak van erre a célra egy USB-s RF trigger vezérlője, csak hát a projektoron nincs USB, csupán a hagyományos Jack trigger kimenet. Ez ugyebár 12V-ot szolgáltat, de ennek az USB-s vezérlőnek meg 5V kell. Szóval kérdés, hogy működhet-e a dolog egy ilyen Jack-USB átalakítóval, feltéve, hogy van ilyen fesz. átalakítós verzó belőle?
-
#98686
Jarod1
veterán
szabifotos
#98679
Jarod1
veterán
válasz
szabifotos
#98679
üzenetére
Valami védődióda kifüstölhetett...
-
#98685
leweegee
aktív tag
bytesizelife
#98681
leweegee
aktív tag
válasz
bytesizelife
#98681
üzenetére
Igen, jár hozzá piros orr, és egy kakasos nyalóka.
-
bytesizelife
tag
válasz
Speeedfire
#98677
üzenetére
Ha olcsón akarsz aránylag jó pákát, az Aliexpress dugig van Hakko T15 klónokkal. De ha sokat dolgozol ólomentessel, hosszú távon érdemes venni egy használt ipari állomást. (Hakko, JBC, Weller, Kurtz/Ersa, Metcal)
-
#98683
szabifotos
senior tag
tordaitibi
#98680
szabifotos
senior tag
válasz
tordaitibi
#98680
üzenetére
Valószínűleg user error, és elengedett egy forrasztásom. De fura, hogy pont abban a pillanatban, ahogy szikrába nyúltam?!
Mindegy, úgy tűnik működik.
Amúgy nem tudom mennyire jó ez a fajta BMS, de az egyik cella jobban le van merülve (remélem nem rossz, mert vadi újan állt a szekrényben) és nem nagyon akar balanszolni.
Ha párszor lemerítem, feltöltöm a saját töltőjével, remélem helyre jön, mert most a többi cella fullon és lekapcsolgat mégis, mert annak az egynek beesik a feszültsége. -
#98682
Barret001
addikt
szabifotos
#98679
Barret001
addikt
válasz
szabifotos
#98679
üzenetére
Ha szénkefés motor van benne,akkor menni fog. BLDC motornak kell a vezérlő elektronika.
-
#98680
tordaitibi
veterán
szabifotos
#98679
válasz
szabifotos
#98679
üzenetére
Közvetlenül a cellán mértél?
És azóta a cella nulla volt?
Ez érdekes, egy zárlattól nem szállhat el maga az akkucella.
Ha a panelon méricskéltél az más. Ha azon ment el valami, azt meg így képről nem nagyon fogjuk tudni megjavítani. -
#98679
szabifotos
senior tag
szabifotos
senior tag

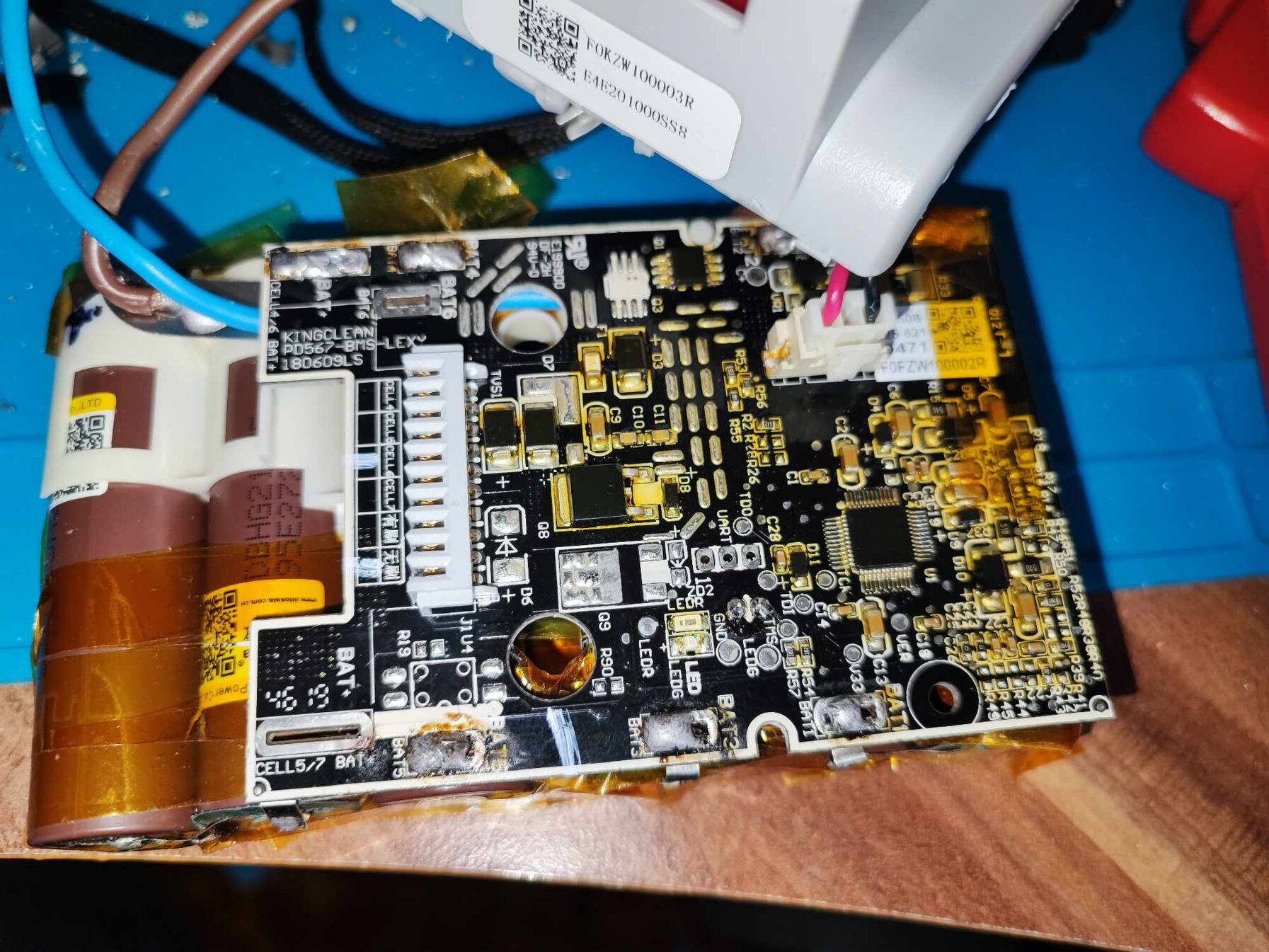

Cellacsere közben sikeresen rövidre zártam valamit egy Jimmy porszívó akkujának elektronikáján.
A második cellán mértem feszt és kiszállt belőle a füst. Azóta ott nem mutat feszültséget, a többi része jónak tűnik.
Töltőre téve pirosan villog.
Van ötletetek merre keresgéljek, vagy kuka?
MÁS nézőpontból: Annyira szét van elektronikázva ez az egész, de vajon el lehetne indítani valahogy a porszívót simán 25V-ot rákötve?
Mert akkor építenék hozzá egy saját 6S pakkot más áramkörrel/töltővel.
-
#98678
leweegee
aktív tag
Speeedfire
#98673
leweegee
aktív tag
válasz
Speeedfire
#98673
üzenetére
Ennyi pénzért inkább egy ilyen. [link]
-
#98677
Speeedfire
félisten
Speeedfire
félisten
Köszi srácok, akkor marad a mostani.
-
#98676
ekkold
Topikgazda
Speeedfire
#98673
ekkold
Topikgazda
válasz
Speeedfire
#98673
üzenetére
Egyértelmű NEM.
Nagy visszalépés lenne, a Puskás féle Weller klón sokkal jobb ennél. -
#98675
rednifegnar
senior tag
Speeedfire
#98673
rednifegnar
senior tag
válasz
Speeedfire
#98673
üzenetére
egyszer mar mintha lett volna tema az elso tipus, a homersekletet valahogy nem ugy allitja (tartja) ahogy gondolnad, csak valami idozitovel vagy nem tom, regebben volt szo rola.
-
#98674
laed
aktív tag
Speeedfire
#98673
laed
aktív tag
válasz
Speeedfire
#98673
üzenetére
Én inkább nem venném meg ezt.
-
#98673
Speeedfire
félisten
Speeedfire
félisten
Sziasztok,
ezeket ismeri valaki? Egy régi kattogós puskás féle weller pákám van. Érdemes lehetne lecserélni valamelyikre?
-
-
laed
aktív tag
válasz
Barret001
#98655
üzenetére
Na, így már értem.
El lehet vele játszani, csak kérdés érdemes-e?
Másik transzformátor kellene. De túl sokat szerintem ne költs rá.
10e Ft magasságába már lehet venni gyári invertert, 300W-osat.
Fénycsőnek frekvencia annyira szerintem nem számít, ha csak nem túl kevés.
Ha csak világítani kell, egyszerűbb lenne venni egy 12V-os halogén izzót; pár wattosat. -
#98664
tordaitibi
veterán
.-..-.
#98659
válasz
.-..-.
#98659
üzenetére
"Beallitottam a labortapot 3.7V/100mA ertekre, de rakotve az akkut leszabalyoz es ~3V lesz a 3.7V-bol a kijelzon."
Pont EZ a lényege az áramkorlátnak. És mivel áramot csak úgy lehet szabályozni egy tápegységnél hogy a kimenő feszültséget változtatjuk, a tápod teljesen jól teszi a dolgát.
Ha 100mAt állítasz be és feltekered 4,2 voltra, akkor a 100mA-t tartja, szépen megy majd fel a feszültség és 4,2-nél le fog menni az áram nulla környékére. -
.-..-.
tag
válasz
Barret001
#98662
üzenetére
Nem birtam varni es 80mA toltessel felvittem 3.1V-ra az akkut.
Ekkor mar bekapcsolt, de nem toltotte.
Feltoltottem 3.3V-ra es visszarakva a kontrollerbe elindult a toltes, lassan pulzalo narancs feny jelezte.
Megmertem, 3.52V feszultseggel toltotteakkor eppen.
Most 3.35V merheto az akku csatlakozon.
Nem toltom tovabb, megnezem reggelre mit produkal.
Aztan ez alapjan kiderul hogyan tovabb. -
Barret001
addikt
válasz
.-..-.
#98661
üzenetére
ha 100 mA árammal töltődik,akkor nagy az esélye,hogy nem zárlatos. 3V-ra tornázd fel,ha nem tölti akkor sem,akkor más gond lehet... Ha reggelre nem merül le,akkor nem zárlatos. Igen sok ilyen tűz van! A java része user error...100mA árammal nem fogod felgyújtani. Akku nélkül nem kezd tölteni,mert letilt a védelem. Érzékelnie kell a tölthető minimum feszültségen lévő akkut!
-
.-..-.
tag
válasz
Barret001
#98660
üzenetére
Kicsit parazom, nehogy kigyulladjon. Elegge sok ilyesmi tuzrol olvasni.
Most felvittem 2.95V feszultsegig 80mA toltessel.
Viszont igy sem kapcsol meg be a kontroller es tolteni sem kezdi.
Illetve mertem, hogy akku nelkul mi van a csatlakozo tuskein, de eleve nem jon toltes.
Nulla volt merheto es ez igy kicsit meglepo most nekem.Holnap folytatom es megnezem meddig merul az akku ez ido alatt.
-
.-..-.
tag
válasz
Dr. Szilikát
#98653
üzenetére
Na, most csinaltam egy ujabb probat.
Beallitottam a labortapot 3.7V/100mA ertekre, de rakotve az akkut leszabalyoz es ~3V lesz a 3.7V-bol a kijelzon.
Ujra es ujra probalva lassan megy felfele a feszultseg es most leveve a toltest mar 2.76V merheto rajta.
Jo lehet meg ez az akku ilyenkor?(Amugy hazibarkacs labortap, de szerintem rendben van)
-
.-..-.
tag
válasz
rednifegnar
#98657
üzenetére
Ugy emlekszem valami sargas volt a toltes.
Feheren most akkor villog, ha bekapcsolom a PS gombbal es akkor is csak 20mp-ig.
Azutan pedig semmi...Persze lehet tevedek.
-
#98656
Barret001
addikt
Dr. Szilikát
#98653
Barret001
addikt
válasz
Dr. Szilikát
#98653
üzenetére
100V-ot is ráköthetsz...Rossz helyen mérsz,az a baj! Ha megfelelő ellenállást kötsz sorba.az akkun már marhára nem ennyi lesz...Majd AZ AKKU töltöttségi szintje eldönti a kialakult feszültséget. Nem kell neki sok idő,és elkezd emelkedni a feszültség.Már ha nem ment át zárlatba. Pár ezer akkun már túl vagyok. Persze az akku ettől még lehet elhasználódott,attól függ,meddig volt mély merülésben. ami lezabálja a visszamaradt kapacitás nagy részét.
-
Barret001
addikt
Valamilyen szinten működik. 3,3V váltót produkál,amit a 9v-os trafó szekunderére kötöttem,és a primer tekercsen lett feltranszformálva 100+V Ami marhára kevés... Bár nem sokat foglalkoztam vele,próbálgatom még. Valamit növelni kellene! Talán a kitöltési tényezőt? Mert a frekvencia 50 körül lenne ideális. Ez valamikor egy kb 20W-os hagyományos fénycső megtáplálására lett tervezve.
-
.-..-.
tag
válasz
Dr. Szilikát
#98653
üzenetére
A labortapot bar nem allitottam limitre, de nem erte el a 100mA-t.
De szerintem hagyom a fenebe. Igazabol vagy a fejhallgato akkujat hasznalnam vele vagy veszek bele utangyartottat.Csak egy proba volt mert ajanlgattatok a bikazast.
-
#98653
Dr. Szilikát
őstag
.-..-.
#98648
Dr. Szilikát
őstag
válasz
.-..-.
#98648
üzenetére
Túlmerült, megnövekedett belső elleállású akku kímélő emelésének nem az a módja, hogy inkorrekt feszültségeket lökdösni rá, legyen az ólom-savas és a többi. Ez egy elterjed Youtube gánymunka is, amikor 5 V feszültségekkel károsítják a túlmerült cellát.
Mint a TP4056 adatlapja is mutatja, például ezt is felkészítették arra, hogy 2,9 V alatt csak C/10 kímélő áramot adjon az akkura.
Itt 1 A töltőáram az alapbeállítás, 1 Ah kapacitású akkuhoz viszonyítva és 100 mA csepptöltő áram, erre az esetre.
Tehát a labortápon is áramkorlátot kell állítani, végfeszültség lehet 4,2 V. Főleg, ha már kéznél van egy laboreszköz, akkor élni kell vele.
-
válasz
.-..-.
#98650
üzenetére
Akkor valószínű a kontroller se tölti. Mérd meg, mennyit ad ki akku nélkül, mert egy 2,7V cellát észre kéne vennie. Erre jó, a bekötsz egy másik cellát (azaz, inkább akkut), azt tölti-e?
@Tordaitibi : Én már sokat végigpróbáltam, nem lett belőle semmi gond. Előbb szakad meg teljesen, ahogy megfigyeltem.
-
#98651
tordaitibi
veterán
Digitalpimp
#98643
válasz
Digitalpimp
#98643
üzenetére
Írtam, én nem szórakoznék vele.
Igaz én nagyba játszok otthon, 360Ah liionnal, és bennem van egy egészséges félsz mert ha az elszáll, nagy valószínűséggel elmegy vele a fél házam is.
A kolléga által említett 1Ah legfeljebb elpukkan és nem tud nagy kárt okozni, bár egy papírkosár vagy függöny mellett ez sem igaz.
Ennyire mélykisütött, és ráadásul hetekig hónapokig állt cellát nem próbálgatnék de mindenki máshogyan gondolkodik.
Pláne hogy nem a fémházas 18650 hanem a pouch, zacsis kivitel.
-
.-..-.
tag
válasz
.-..-.
#98648
üzenetére
Kozben vissza is raktam a kontrollerbe, de nincs toltes.
Csak a 2.7V merheto a csatlakozon tovabbra is.
Ha bekapcsolom a kontrollert csak feheren villog, ami ha jol emlekszem a bluetooth csatlakozas keresest jelenti.
Ha kihuzom az usb-t az is leall.Nem lehet, hogy a kontroller elektronika be sem kapcsolja a toltest valamiert? Fura, hogy csak az akku feszultseg merheto a csatlakozon.
-
#98649
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
Van egy Jimmy akkus porszívóm, 6 sorbakötött cellával.
Cserére érett lassan az akku. Arra gondoltam, hogy kiegészíteném egy párhuzamos pakkal az új pakk kapacitását. Viszont nincs ekkora hely, hogy duplán tegyek cellákat a jelenlegi áramkörre.Mennyire működne az, ha két vezetékkel hozzákötnék mégegy pakkot egy külön BMS-sel ellátva? Tehát gyakorlatilag párhuzamosan kötnék vele még egy pakkot, külön áramkörrel?
-
ViZion
félisten
ötlet kellene a sokat látott topiklakóktól
Monitor káván Ambilight. Ezzel nincs gond, korábbin is üzemelt. Ott a ledszalag egy kábelcsatorna felső részbe volt ragasztva, a monitor háta íves volt kicsit, ezek a műanyag lécek oda voltak kétoldalival rögzítve. Ìgy jó szögben világított.
Új monitor, vékony design, és nincs görbület hátul. Ha oda rakom nem jó, a tetején/oldalakon sem, de ott szarul is néz ki.
Hogy csináljak dőlést a ledsornak?
Gondoltam, h alu profil félkör búra, de nincs külön, csak profillal. Egyéb esetleg?
-
#98645
hcl
titán
tordaitibi
#98642
válasz
tordaitibi
#98642
üzenetére
Ja, lutri. Volt már, ami jónak bizonyult, a többség nem annyira
@Digtalpimp : Nem robban fel, vagy nem ettől.
-
#98644
Dr. Szilikát
őstag
.-..-.
#98631
Dr. Szilikát
őstag
válasz
.-..-.
#98631
üzenetére
Felemás dolog, a standard BMS-modulok 4,25 V-nál szakítják meg a töltést, miután 4,2 V a standard végfeszültség, amit a töltőnek kell biztosítani és csak annak meghibásodása esetére véd a 4,25 V határérték.
De akkor ilyen alapon mondhatnánk, hogy ezek az akkuk bírják a 4,25 V-ot is, hiszen azért szabtak ilyen védelmi értéket, mert ez elvileg még biztonságosnak mondható.
Ugyanakkor lehet olyan akku, ami 4,25 V-ig tölthető és annál 4,3 V a BMS védelmi küszöb. Ezt a összetevők fejlesztésével érik el, hogy többet bírjon, sőt telefonokban vannak 4,45 V-ig tölthető akkuk is.
Mindenesetre rákötnék egy jó akkut és műszerrel követném, hogy meddig tölt. Elvileg akku nélkül mérve is lehetne, de azzal lehetnek gondok, inkább egy akku, sőt akku helyett nagykapacitású pufferkondi is megmutathatja a töltő végfeszültségét. Opcionálisan egy kis terhelés mellett.
-
#98643
Digitalpimp
senior tag
tordaitibi
#98642
Digitalpimp
senior tag
válasz
tordaitibi
#98642
üzenetére
Az ilyen "visszahozott" akkuk mennyire stabilak? Vagy bármikor felgyújtják a házat? Valamelyik nap egy 1V körülre merült 18650-es sikerült feltölteni. Nem volt még benne csak vagy 3 ciklus, egy fúró-csavarozó 20V-os pakkjában van benne. Érdekes, hogy a többi akku 4V körül volt, ez meg lemerült 1 körülre. Lehet, hogy amúgy is rossz, vagy valami kicsit merítené ezt az egyet?
-
#98642
tordaitibi
veterán
Barret001
#98640
-
Barret001
addikt
válasz
.-..-.
#98637
üzenetére
Mint írták,"bikázni" kell. Akár 2 ceruza elemről,fel kell vinni jó 2V fölé rátöltéssel.Ha az akku életképes,ez megvan 1-2 perc alatt. Utána már elfogadja az elektronika.Ha készre van töltve,meg kell a végfeszültséget mérni.Meglepődnék,ha 4.20 fölé menne
Általában a legtöbb eszköz 4,10 körül késznek tekinti az akkut. -
Barret001
addikt
Szerintetek lehet ebből valami? Még 2010-ben próbálkoztam vele,inverter akart lenni. 12V 300 mA= be.3,3V 600 mA váltó jön ki.Frekvenciát nem tudom. 9V-os dugasztápot ráraktam,terheletlenül 104V váltó jött ki. 12V Ízzóval próbáltam ki,terhelhetőség miatt. BD241 X2 van benne. Nekem érzésre gyengécskének tűnik, melegedés nincs. Nem várok tőle még 50 Wattot sem,Tudom a helyén kezelni
Életképes lehet? -
válasz
.-..-.
#98637
üzenetére
Igen. Ilyenkor polaritáshelyesen adsz neki valami 4V körüli feszt (akár 5 is), pár másodpercig, megnézed, mennyit mérsz a vezetékein, aztán ha nem töltődött, akkor még egy kicsit... sok töltőáramkör a mélymerült akkut nem kezdi tölteni, így ha mondjuk 2V köré feltornászod, akkor már tölteni fogja. A direkt feszültség nem tesz ugyan jót neki, de ennél rosszabb már nem lehet.
Sokáig viszont ne adj neki kívülről feszültséget. -
-
#98634
tordaitibi
veterán
Reggie0
#98632
-
.-..-.
tag
-
.-..-.
tag
Van egy Playstation 4 kontrollerem, ami evek ota hasznalaton kivul allt a szekrenyben. Ez ido alatt az akku teljesen nullara merult.
Most hasznalnam a kontrollert, tehat egy akku kell bele.
Az akku muanyag burkolaton azt latom, hogy Li-Ion 1000mAh akku van benne.
Van egy fejhallgatobol mentett Li-Ion 1000mAh akkum, ami kulon boritas nelkuli. Az jelenleg 3.8V-on van, szoval alapvetoen mukodokepes.Mi a velemenyetek, hasznalhatom az eredeti helyett ketoldalas ragasztoszalaggal a kontrollerbe teve?
-
Tamy
senior tag
Most volt időm foglalkozni újra a lejátszóval, jól gondoltam, hogy a C25 kondi kis kapacitása okozza a nehézkes indulást. Most kapott egy 2200 uF-ost, amivel ugyan jócskán fölé lőttem az eredetinek, de ezt találtam itthon. Most ismét szépen indul, szerencsére az ic-nek semmi baja.
-
bmichel
csendes tag
válasz
Barret001
#98614
üzenetére
Nagyon köszönöm. Mivel ketten is megnyugtattatok tölteni fogom, és időnként a kezemmel ellenőrzöm majd az akkuk hőmérsékletét.
Még csak annyit: amikor részben van még benne "szufla" akkor is tölthetem akár 6-8 óra hosszan vagy...? Ugyanis a vérnyomásmérő már akkor is villogva jelzi, hogy kevés töltöttség, amikor még vígan használható (pl. távirányítóhoz, vagy LED-es zseblámpához.) Ezek szerint jóformán semmi érdemit nem jelent, ha megmérem, hogy hány volt a feszültsége, amikor a vérnyomásmérő már villogással jelzi, hogy cseréljek elemet? -
#98628
bmichel
csendes tag
Dr. Szilikát
#98613
bmichel
csendes tag
válasz
Dr. Szilikát
#98613
üzenetére
Köszönöm. Így teszek.
-
twine
veterán
Siker!
Egy dióda kotlott meg a nyákon...
Hogy hogyan, az számomra rejtély, mert az egyik láb szőrén szálán eltűnt
Végig forrasztottam a forrpontokat, és ekkor vettem észre,hogy elég furcsán áll...
Konkrétan tőből eltűnt az egyik lába,,,de nem volt a forrszemen...és nem is tűnt úgy mintha a forrszemből bármi is kitört volna(digitális mikroszkóppal néztem)...erős a gyanúm, hogy ez nem az eséstől lett ilyen
Minden esetre most sikerült kapcsolatot teremteni a forrpont ,és a dióda tövében mikroszkóp alatt látható kis lábcsonk között, és működik a lámpa (ránézésre kissé rokkant, de működik
)
Jövő héten próbálok valahonnan egy ilyen diodat, rendelni vagy venni, és feldobom ennek a kis betegnek a helyére és rendben leszünk, ha minden igaz!Köszönöm mindenkinek
-
#98626
twine
veterán
Dr. Szilikát
#98625
twine
veterán
válasz
Dr. Szilikát
#98625
üzenetére
Köszönöm neked , és mindenkinek,hogy foglalkoztok vele(m)!
Felcseréltem...(Csatlakozónál ezt gyorsan meg lehet oldani forrasztas nélkül), és úgy tűnik, A ledsor nem hibás,,,
Panel probléma lesz...
Köszönöm, egy lépcsővel közelebb a megoldáshoz...legalább ezt már tudjuk... -
#98625
Dr. Szilikát
őstag
twine
#98622
Dr. Szilikát
őstag
A piros-fekete-szürke csatlakozónál valószínűleg a piros a közös pozitív, de a biztonság kedvéért forraszd le a fekete és szürke vezetéket külön-külön, hogy arra melyik szín szűnik meg, illetve melyikhez tartozik.
Ha beigazolódik, hogy ez a két színárnyalat, fel lehet őket cserélni, és megnézni, hogy mi változik. Talán nem kell mondani, abból következtetni lehetne, hogy a panel vagy LED-sor hibás.
-
twine
veterán
Próbáltam tüzetesen átnézni a forrpontokat, és szemmel.nem látok problémát...
Egyébként pont ez a szörnyű gyanum nekem is, hogy gyárilag hibás holmit kaptam, csak ilyen szerencsétlenül jártam, hogy ugrott a garanciám
Ebből a márkabol három nagyobb lámpa üzemel a házban, de ez elég furcsán is működik....mikor pld a hőmérsékletet kellene állítani, akkor is mintha inkább a fényerőt allitaná, és a nem látom igazán hogy sargulna vagy fehéredne...szóval elég beteges....
De a kérdőjel még ott van a fejemben, hogy mindez a zihanastol, amit akár könnyű szerrel lehetne javítani,...vagy hibás darabot kaptam, amivel most konkrétan nem tudok mit kezdeni, hanem kuka
-
twine
veterán
Tiszteletem a Topiclakóknak!
Segítséget szeretnék kérni, egy "villogó" ledes lámpa(yeelight smart LED ceiling light 236C) javításában!
A történet prózai, szerelés közben a létra tetejéről a földre zuhant a lámpa...előtte soha még csak be sem volt kapcsolva, zsír új volt.
Kicsit megrepedt a burkolat ,amit akár még nyomtalanul lehetne is javítani, de sajnos bekötés után azt tapasztaltam, hogy az egyik sor LED villog, ...
Befotóztam az elektronikát, és a hiba jelenséget...
Én a szememmel nem látok semmilyen törést vagy repedést a nyákon...
Szeretném kérdezni, ki honnan indulna, mit ellenőrizne, javítana cserélne rajta?
Fotók és egy 5mp-es videóElőre is köszönöm a segítséget!
PS:
Kicsit olyan érzés, mintha a hálózat 50Hz-e "zavarná" a lámpát.. De persze lehet, hogy ez egy teljesen rossz irány a megoldásban
-
#98617
Babetta-X
senior tag
tordaitibi
#98616
Babetta-X
senior tag
válasz
tordaitibi
#98616
üzenetére

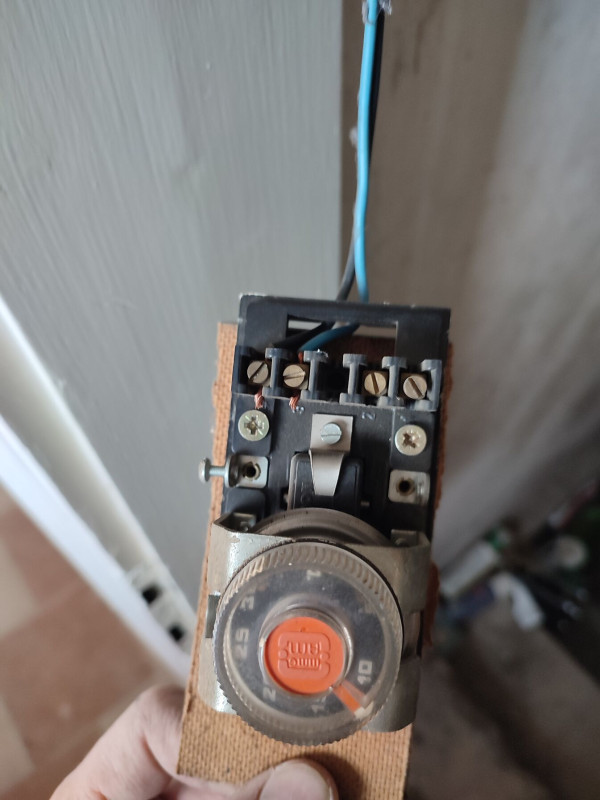

Szerk: Bocs mindenkinek nem is fég hanem ezer éves ÉTI kazán.
Az a baj nem tudok a kazán mellé kötni, mert konkrétan a mostani vezetékes termosztát fent van a házban, a fég kazán meg lent a pincébe, a vasbeton födémet nem hiszem hogy áthidalja a rádiós adóvevő. Megnézem a pontos típusát ha kell de tényleg vagy 20+ éves gáz kazán lehet. A keringető szivattyú is különálló, nem kapcsolt, hanem direktben van kötve.
-
#98616
tordaitibi
veterán
Babetta-X
#98615
válasz
Babetta-X
#98615
üzenetére
De a "fázist" kapcsolgatja de ahhoz hogy működjön kellene egy nulla is az eredeti termosztást vezetékelésnél.
Ez akkor igaz csak ha a kazánodból 230V a kapcsolt szál ami kijön.Ha némileg modernebb mint egy C24 (ebbe és a régi Thermotéka szerű kazánokba a 230-at adja a termosztát a kazánnak, szivattyúnak, gázszelepnek) akkor már csak vezérlő szál jön ki, azt meg szigorúan tilos bármiféle 230-cal fázissal nullával kapcsolatba hozni.
Írtam már, az a legpraktikusabb, mivel amúgy is rádiós, a vevőt a kazán mellé tenni ott úgyis van 230, a kazán kapocslécen megkeresni az eddig 2 termosztát szálatés kikötni a fenébe és a helyére 2 szál ami megy a vevő Com-NO pontokra. -
#98615
Babetta-X
senior tag
tordaitibi
#98607
Babetta-X
senior tag
válasz
tordaitibi
#98607
üzenetére
Köszönöm! Igen, rf termosztát, a mostani termosztát baromi rossz helyen van és oda szeretném ezt az RF vevőt bekötni. Akkor ha jól értem kell odavinnem pluszba 230-at, nem elég ez a két madzag ami a termosztáton volt. (Amúgy az is a fázist kapcsolgatja nem? : ) ). Tehát akkor a mostani termosztát két vezetékét a "kazán" feliratú helyre kötöm, a 230-ra még adok neki hálózati feszt és kész igaz?
-
#98613
Dr. Szilikát
őstag
bmichel
#98612
-
#98612
bmichel
csendes tag
Dr. Szilikát
#98605
bmichel
csendes tag
válasz
Dr. Szilikát
#98605
üzenetére
Abszolút profiba "botlottam". Netán tanítasz is elektronikát?
Ha így haladunk kénytelen leszek megtanulni néhány, számodra teljesen alapvető dolgot.Nekem azt lenne a fontos megtudni, hogy miként tölthetem ezzel a neked is meglévő régi Varta töltővel károkozás nélkül az Ni-MH akkukat?
Milyen egyszerű gyakorlati tanácsot tudnál adni, hogy időben leállítsam a töltést, ha netán nem áll le "magától".
Ezek szerint az akku kivétele, és a volt megmérése nem elég információ ahhoz, hogy leállítsam-e a töltést vagy még folytassam-e??
Azt jól értem, hogy nehéz túltölteni ezzel a kisebb teljesítményű töltővel az Ni-MH akkukat főleg, ha egyidejűleg 4 db AAA van a töltőben? -
Visszatettem
@tordaitibi : Semmi időm nem volt. A mikrofonról semmit se tudok (2 régi PC-s mikrofon van, meg az egy Delock)
Az EMA-02 kitet az AUX-ra bedugva gerjed mintha muszáj lenne, a mikrofonbemenet a hangfalon meg semmit nem csinál. (Azt se tudom, hogy a kit jó, bár utolsó emlékeim szerint amikor ebből tákoltam valamit, akkor működött.) -
#98610
tordaitibi
veterán
Power17
#98608
-
#98607
tordaitibi
veterán
Babetta-X
#98603
válasz
Babetta-X
#98603
üzenetére

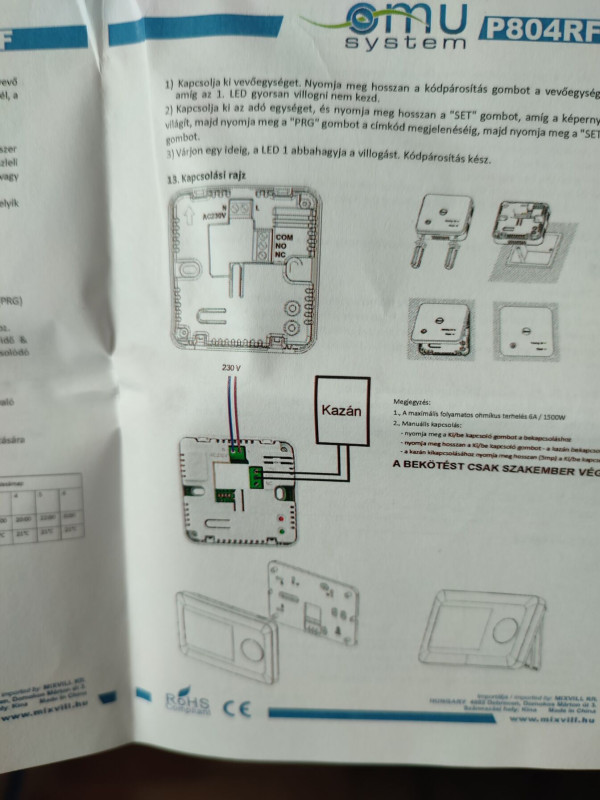

Ez rf termosztát és ez a vevője. Az adója elemes.
Kell neki a 230 ahogyan mutatja, anélkül nem fog menni.
Ezt a 230-at add neki a kazántól, annak van 230-a, úgyis oda szokás tenni a vevőt. Az eddigi eredeti 2 madzag, ami ment a termosztátra, megkeresed a kazánba és közvetlenül a kazánból kösd a vevő COM és NO kapcsaira.Ha a vevőt az eredeti termosztát helyére teszed, aminek értelme nem sok, akkor kell neki adni valahonnan 230-at. Közeli konnekorból, villanykpcsolóról amibe van nulla is stb.
Jobban jársz ha a kazán mellé telepíted a vevőt.
-
#98606
Dr. Szilikát
őstag
Babetta-X
#98603
Dr. Szilikát
őstag
válasz
Babetta-X
#98603
üzenetére

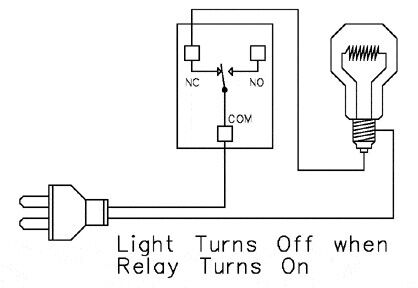

Logikusan rá kell kötni a 230 V tápfeszültséget, de ez nem jut át a kétvezetékes kimenetre, mivel relé van benne, ami a kimenetet kapcsolja.
COM a közös pont
NO (normally open) alapból nyitva
NC (normally closed) alaphelyzetben zártA régi termosztát melegre nyit vagy zár, azt meg lehet állapítani, de ha fordítva kötöd be, attól még nem károsodik semmi, csak fordítva működik.
Előbbinél kimaradt, a -dU metódus alapfeltétele a pontosan stabilizált töltőáram, mivel csak így érzékelhető az a kis feszültségesés, ami indikálja a telítődést.
-
#98605
Dr. Szilikát
őstag
bmichel
#98602
Dr. Szilikát
őstag
válasz
bmichel
#98602
üzenetére
Feszültség alapján nem lehet detektálni a töltöttséget, vagy nem így. Nagyobb áramú töltőknél, ami figyeli a telítődést, kb. 1,4 V-ig felmegy, majd amikor már nem tud befogadni több töltést, fokozódik az elektrolit hőmérséklete, emiatt csökken a belső ellenállás, emiatt kicsit lejjebb megy a feszültség. Ezt a kis esést érzékeli a processzor és leállítja a töltést, illetve átvált csepptöltő / fenntartó áramra (20-30 mA).
Tehát ebből is érzékelhető, hogy ezek nem "hímes tojások". Ez a -dU (mínusz delta U) elven működő telítettségi érzékelés gyakorlatilag egy rövid, erőltetett túltöltés, de az akkunak ezt is bírnia kell, illetve egyes esetekben a hőfokot is figyelhetik emellett.
Noha van olyan töltő, ami csak abszolút csúcsértéket figyel (a kombinált Li-ion / Ni-MH töltők egyes típusainál akad ilyen) , de az nem tudja meghatározni ezt a bizonyos telítést a Ni-MH akkunál.
Akkut kivéve a kapocsfeszültség esik, részben a töltőáram hatására a belső ellenálláson hozzáadódó feszültség megszűnik, illetve kb. 1 óra pihentetés után megáll 1,32 V körül. Ezek vannak "tele".
Nem véletlen, hogy 1,2 V csak a névleges feszültség, egyfajta átlagérték.
Normál töltőáram ezeknél a kapacitás tizedének megfelelő érték lenne (C/10), melyen 140-160 % Ah töltésmennyiséget kell bevinni.
-
#98604
bmichel
csendes tag
Dr. Szilikát
#98593
bmichel
csendes tag
válasz
Dr. Szilikát
#98593
üzenetére
Azt gondolom annak alapján, amit leírtál, hogy akár 16-19 órát is töltheti, mert 4 db teljesen "szűz", azaz új akkut tettem a töltőbe. Lehetséges, hogy a LED-ek kialudtak volna, ha hagyom akár 17 órányit is bekapcsolva, de nem akartam kockáztatni.
Ez a régi akku netán olyan kis erővel tölt, hogy hasonlíthat egy ún. csöpögtető autó akkutöltőhöz?? -
#98602
bmichel
csendes tag
Dr. Szilikát
#98598
bmichel
csendes tag
válasz
Dr. Szilikát
#98598
üzenetére
Köszönöm a részletes magyarázatot.
Ezek szerint az a biztonságos, ha 2-3 óránként töltés közben kiveszem az akkukat, és megmérem, hogy hány volt feszültség van benne? Amikor eléri a maximumot, azaz az 1,2 voltot, akkor a feltöltöttség elviekben 100%-os%. Az 57062 (Easy Energy Pocket Charger) használati utasításában 7-14 óra töltési időt jelez 800 mAh AAA akkukra, ha jól értelmezem.
Az 57062-es régi töltő gondolom, hogy lényegesen kisebb teljesítményű, mint pl. ez a töltő. :
VARTA VALUE USB QUATTRO töltő akkumulátor nélkül - 57652
Töltőáram: AAA akkunál 150 mAEmiatt nehéz lehet a régivel úgy túltölteni az akkukat, hogy károsodjanak.
Amiket leírtam elfogadod, és így nyugodtan használhatom a régi töltőmet ugye, vagy ...?
)
Új hozzászólás Aktív témák
- ThinkPad T14 Gen4 14" FHD+ IPS érintő Ryzen 5 PRO 7540U 16GB 256GB NVMe ujjlolv IR kam gar
- 16GB-os SODIMM (notebook) DDR4 RAM bazár - nézz be, lesz, ami kell neked!
- HP 15-af105nh laptop (15,6FHD/AmdQuad/4GB/128SSD/Magyar) - Akku X
- JOYOR S5 Pro 10" Elektromos Roller 26Ah Akkumulátorral Moddolt!
- XPS 13 9310 13.4" FHD+ IPS i7-1185G7 16GB 512GB NVMe ujjlolv IR kam gar
- Telefon felvásárlás!! Samsung Galaxy A20e/Samsung Galaxy A40/Samsung Galaxy A04s/Samsung Galaxy A03s
- Crucial 240GB SSD eladó
- Lenovo Thinkpad T14 üzleti i5-10310u 10th gen. 8-32Gb RAM 256GB-1TB SSD gar.
- DELL PowerEdge R730xd 16LFF+2SFF rack szerver - 2xE5-2680v3,64GB RAM,4x1GbE,H730 RAID v ZFS
- BESZÁMÍTÁS! ASUS STRIX B650E-E R7 7700 64GB DDR5 1TB SSD RTX 3080 10GB Thermaltake Ceres 500 850W
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
