Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
onagyi
csendes tag
válasz
Barret001
#83797
üzenetére
Üdv Mindenkinek!
Megvan a HIBA OKA.
Mivel mindent mérni szerettem volna, ezért a DC-DC konverter kimenete és a táplálandó készülék közé beiktattam egy ilyen mérőt (https://www.hestore.hu/prod_10038316.html). Nem is független tápegységgel, hanem a mérendő helyről kapott mindent. Ezt kiiktatva 1V feszültségesés rögtön eltűnt. Mivel volt benne néhány könnyen bontható csatlakozás is (az elemek könnyű cserélése miatt), azokat is kiiktattam, és láss csodát, a feszültség esés 0,2-0,3V.
Közben találtam egy ilyen (https://www.ebay.com/itm/5PCS-XL6009-Boost-Buck-DC-Adjustable-Step-Up-Down-Converter-Module-Voltage/202666015297?hash=item2f2fd5fa41:g:j6gAAOSw1q9cx7Lo) DC-DC konvertert is itthon. Ez jó is, de nagyon melegszik, főleg a két 330 feliratú ellenállás/tekercs. 10 perc után már kb 50 fokosak. Megpróbálom hűteni őket. De ez már egy másik történet lesz.
Tehát az elektronika (fizika) továbbra is rendben van, a felhasználó nem mindig.
Köszönöm MINDENKINEK a segítséget.
Üdv: Nagy István
-
#83797
Barret001
addikt
tordaitibi
#83796
Barret001
addikt
válasz
tordaitibi
#83796
üzenetére
Vezeték keresztmetszetre tuppelek én is hibaként...Valami bekorlátoz 1,5A ra. Olyan nincs,hogy ok nélkül egyformán esik a kimeneti amper.
-
#83796
tordaitibi
veterán
onagyi
#83793
-
#83795
Donki Hóte
veterán
onagyi
#83793
-
onagyi
csendes tag
válasz
Barret001
#83789
üzenetére
Üdv!
Köszönöm a sok reagálást.
4 különböző bemeneti AC-DC táp (2 különböző 230/12V 5A és 2 különböző 230/20-24V 4A laptop táp) .
4 fajta dc-dc konverter (a megadott linkek szerinti) 5V kimenetre állítva, amit próbáltam.
Az eredmény mindnél ugyanaz. 1,5A terhelés esetén az AC/DC tápok kimenete 0,2-03V-ot esik (12V-on illetve 24V-on), a DC-DC kimenetek kimenetén 1,3-1,4V feszültségesés van.
Biztos én csinálok valamit rosszul, de valaki mondja meg mit.
Üdv: Nagy István -
#83792
hcl
titán
tordaitibi
#83791
válasz
tordaitibi
#83791
üzenetére
+1, én is rakás ilyen kis step-down-t használok, és jók.
-
#83791
tordaitibi
veterán
onagyi
#83782
válasz
onagyi
#83782
üzenetére
Az összes nem lehet rossz, én se értem egyébként mert marékszámra használom ezeket a kis modulokat és nem volt ilyen problémám.
Pláne a nagyobbik step modul, a két hűtőbordás, ebből van a segéd labortápom és beállítom pl. 12 voltra és 5 amperre sem esik csak 0,15 voltot. A CC led nálam is pislákol de az azért mert nálam 5A a beállítható maximum és a 4,96A nagyon közel jár hozzá.
Ha a betápot ideiglenesen kiváltod egy autóakkuval, akkor mi a tapasztalat? -
#83790
Donki Hóte
veterán
Barret001
#83789
-
#83789
Barret001
addikt
Donki Hóte
#83788
Barret001
addikt
válasz
Donki Hóte
#83788
üzenetére
Az elsőt modult használta,nem a tápokkal volt gond! A cc-cv modul nem tudta tartani a beállított 5V feszültséget. Alig volt terhelve...
-
#83788
Donki Hóte
veterán
onagyi
#83782
-
onagyi
csendes tag
válasz
Barret001
#83785
üzenetére
Köszönöm a válaszokat.
Nekem is az volt az első próbálkozásom.
Sajnos annak a kimenő feszültsége (csak 4,9V) (az RPI4 táp 5,15) és amikor az áramfelvétel 1,5A, akkor a feszültsége leesik 3,6V-ra (a 4,9V-ról). Ez meg az RPI4-nek kevés és újraindul.Megnézve az áramkört nem is igazán látom a több amperes alkatrészeket.
Nagy István -
onagyi
csendes tag
Sziasztok!
Segítséget szeretnék kérni.
Táplálnom kellene a RPI4-re épülő Volumio rendszert (7" képernyő és még néhány áramkör).
Az RPI4 gyári tápjával semmi gond, alig melegszik néhány óra után is.Gondoltam, megoldom más tápegységgel a táplálást. Mértem, hogy a komplett rendszer soha nem vesz fel 2A-nál többet 5V-on.
Van 12V/5A (AC-DC táp)(Notebok táp 20v/4A) (Synology 12v/4A táp). Ezután teszek egy step-down konvertert 5V/5A-re beszabályozva.
(step down konverterek:https://modulshop.hu/xl4015-dc-dc-konverter-step-down-converter-5-35v-max-5a-cccv-akku-tolto-tapegyseg-662; https://www.hestore.hu/prod_10042102.html;
https://www.hestore.hu/prod_10038162.html; https://www.hestore.hu/prod_10038117.html)Összeállítva ezeket és el kezdtem elindítani a RPI4-et és nem igazán indult, de ha indult is mindig megjelent az alacsony feszültségre utaló jel.
Elkezdtem mérni.
Input oldalon step down bemenete 24V esetén 0,15-0,20 V feszültségesés van, 12V esetén 0,2-0,25 feszültségesés van.
Kimeneti oldalon beállított 5A CC korlát esetén 1,3-1,5V feszültségesés van. Kezdeti szakaszban, amikor az RPI4 0,5A körül vesz fel, akkor 0,3-0,4 V feszültségesés, amikor az RPI4 1,5-1,7A-t vesz fel , akkor 13,-1,5V és a zöld LED a konverteren átvált pirosra (mint amikor a CC korlátot állítom)Mit értelmezek rosszul? Mi a hiba az elképzelésben? Egy 5A CC korlát esetén hogyan lehet, hogy 1,5A-nál ekkora a feszültségesés (a beállított 5V CV-hez képest)?
Ennyire vacakok az adott step down konverterek?Remélve, hogy valaki felhomályosít.
Tisztelettel: Nagy István -
#83780
Dr. Szilikát
őstag
tordaitibi
#83779
Dr. Szilikát
őstag
válasz
tordaitibi
#83779
üzenetére
Olyan apró szokott lenni, 431-es felirattal vagy annak nyomaival. De olyan gyakran ismétlődő áramkör, hogy már ki is lehet találni.
Az áramkorlát szabályzókörét ugyanazon optocsatoló szolgálja ki általában, ahogy írod is. Az áramérzékelő ellenállás jobbára a GND kört szakítja meg, így egyszerűbb megoldani.
-
#83779
tordaitibi
veterán
Dr. Szilikát
#83778
válasz
Dr. Szilikát
#83778
üzenetére
Akkor az nem tranzisztor, hanem TL431? SMD és akkora mint a bolha f@sza, semmit nem lehet róla leolvasni.
Az opto led ha minél jobban meg van hajtva, annál jobban leszabályoz a pirmer rész, jól okoskodok? Ha igen akkor egy sönt meg egy áramfigyelő tranzisztorral meg is lehetne oldani az áramfigyelést. -
#83778
Dr. Szilikát
őstag
tordaitibi
#83777
Dr. Szilikát
őstag
válasz
tordaitibi
#83777
üzenetére

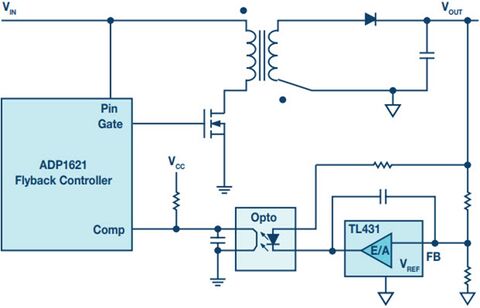

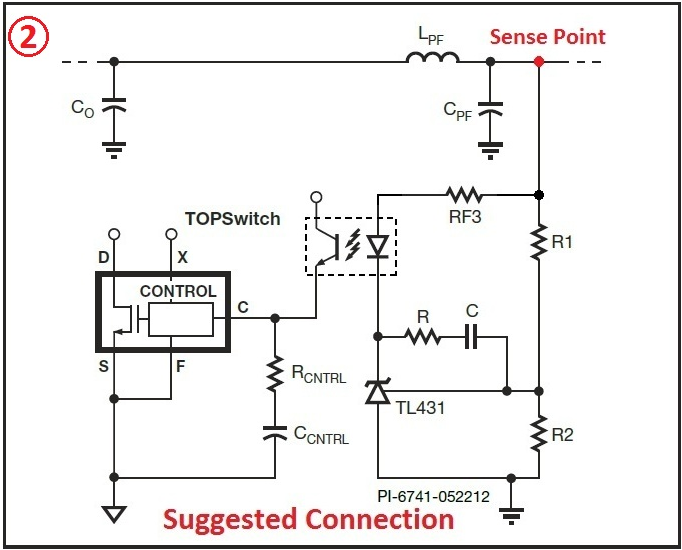

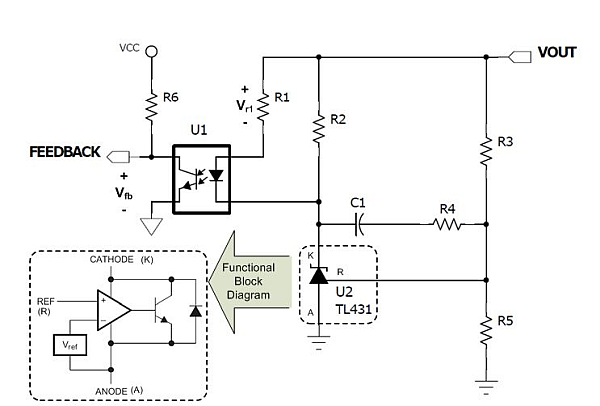

Az csak a szokásos TL431 megoldás, ami szinte minden ilyen tápegységben megtalálható és elengedhetetlen a stabil feszültség beállításához (egyszerűbb tápokban csak Zener-dióda van helyette).
A primer PWM ettől még lehet sokféle.
Igényesebb (pontosabb) áramgenerátoros tápok, akkutöltők stb. annyiban különböznek, hogy szekunderen az áramot is figyeli, soros ellenálláson általában és még attól függően is visszaszabályoz.
-
#83777
tordaitibi
veterán
Dr. Szilikát
#83776
válasz
Dr. Szilikát
#83776
üzenetére
Az lesz mert nagyon durván keveset, 0,2 wattot eszik terheletlenül.

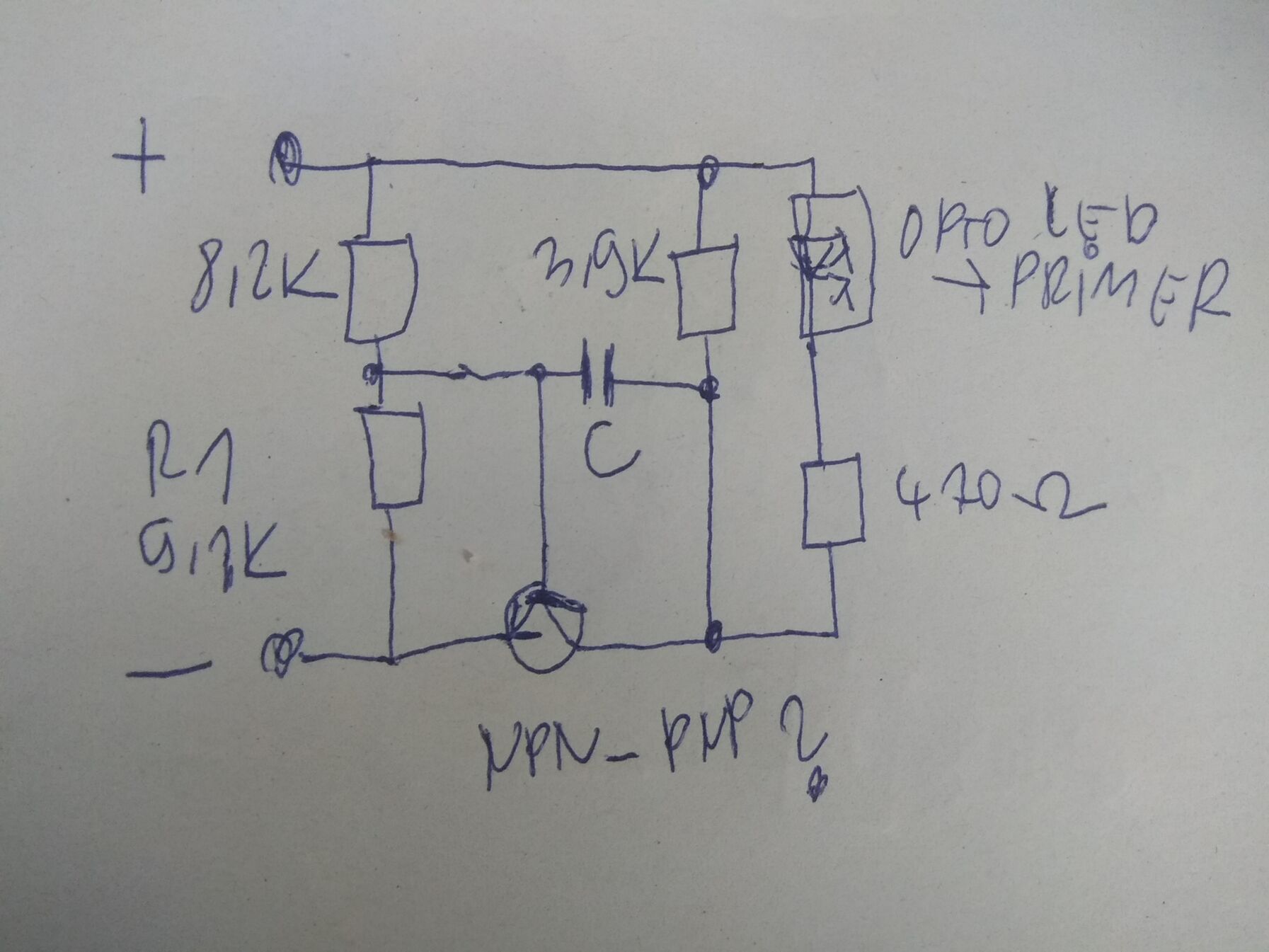

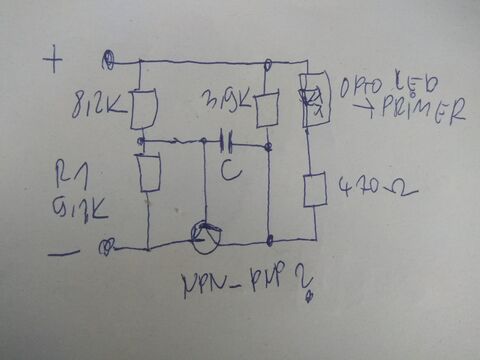

Visszafejtettem, remélem jól, ennyi az egész szekinder szabályzás,
A C az gondolom a lassító kapacitás ne gerjedjen be, smd kondi, az R1 változtatásával lehet 10-16V között szabályozni a kimenőfeszt.A beírt 9,1kohm az 13,8-13,9V közötti kimenőt állít be.A tranzisztor szerintem NPN de a fene tudja....
Az 101% hogy a túláram és zárlatvédelem a primer körbe van megoldva.
Megpróbálom valahogy áramgenerátorosítani, 4A körül.
Lëvï, megpróbálom a diódát holnap, most már melóba vagyok. -
#83776
Dr. Szilikát
őstag
tordaitibi
#83774
Dr. Szilikát
őstag
válasz
tordaitibi
#83774
üzenetére
Jobb laptoptápoknál (vagy TV-ben is vannak ilyenek) Green Mode / Burst Mode PWM vezérlőt alkalmaznak, ami azt jelenti, hogy terhelés nélkül csak rövid csomagokban kapcsol be. Ez felismerhető lehet a halk kattogásból is, ha közelről hallgatjuk. Ezeknek a készenléti fogyasztása gyakorlatilag jelentéktelen, mint a melegedése is.
Egyszerűbb tápegységek aránylag jól képesek átmenni áramgenerátoros módba, de ilyen újabb fajtánál nem egyértelmű, az is lehet, hogy visszahajló védelmi karakterisztikája van.
-
#83775
#32277248
törölt tag
tordaitibi
#83774
#32277248
törölt tag
válasz
tordaitibi
#83774
üzenetére
Próbálj tenni egy diodat a kimenetre, az aku felé, és emeld meg a kimenőt a dióda nyitófeszültségével.
-
#83774
tordaitibi
veterán
SMPS táp probléma.

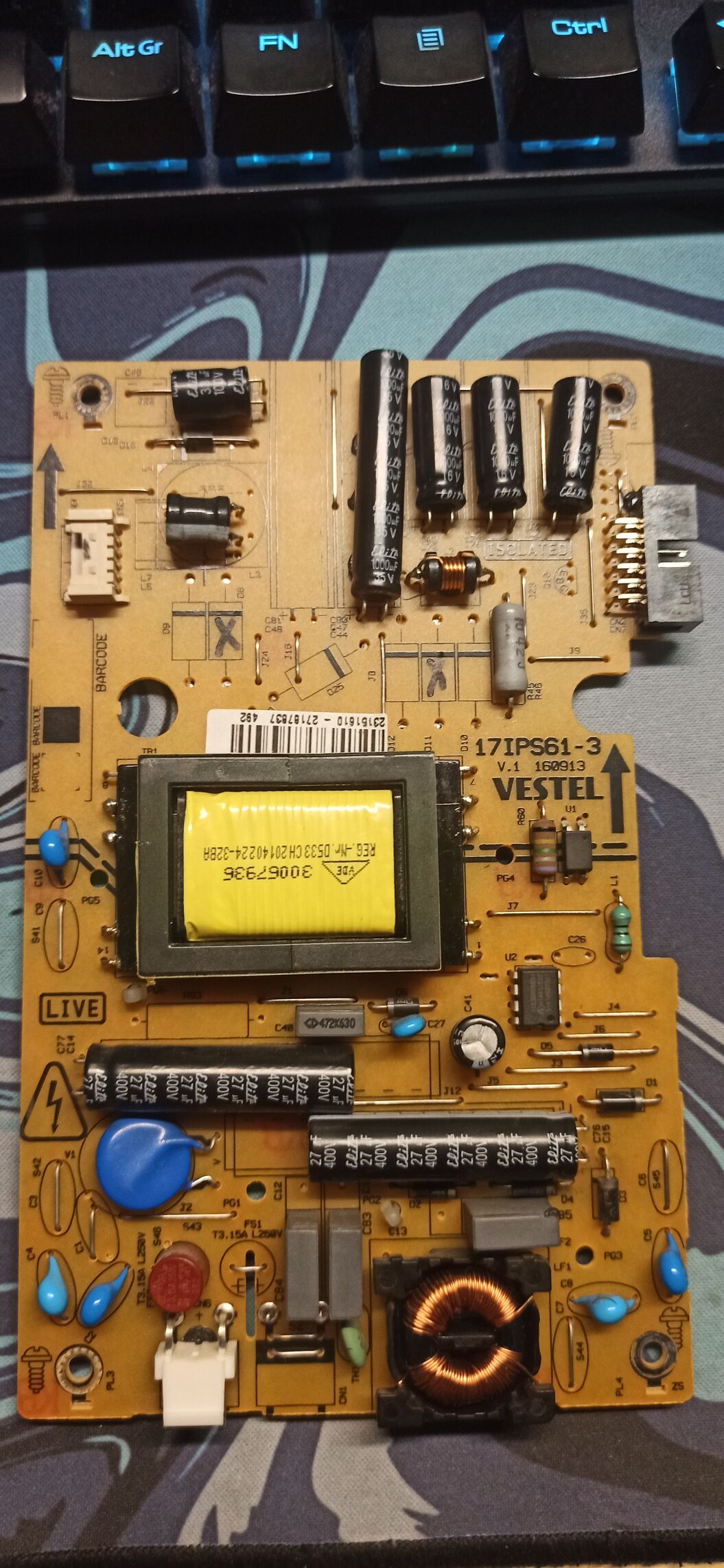

Laptopadapter szerűséget alakítanék át akkutöltőnek.
Gyárilag 16V kimenet, 4,2A áramnál tiltogat.
A szekunder osztót picit meghekkelve 13,8V a kimenőfesz, az áramkorlát felment 4,6 amperre, ekkor tiltogat le a primerköri védelem.Namost. Lehetlen vele akkut tölteni.
Ha lemerült akkut akasztok rá akkor kb. 1 másodperces időállandóval ki-be kapcsolgat, ezt még értem is mert a túlterhelés-zárlat védelem a primerkörben van, itt nem tud pwmz-ni.
Ami a nagyobb gondom, ráakasztok egy 90%-os akkut, 12,5V üresjárási kapocsfeszültség, a labortápomról 13,8 voltnál 3A körül vesz fel.
Ha ezt akkut ráakasztom az adapterre, semmi nem történik, nem tölti, az adapter a 230-as fogyasztásmérő szerint 4-5 wattot vesz fel (ami ugye nagyon messze van az éppen megkívánt 40W körülitől).
Az akku feszültsége semmit nem megy feljebb. Az adapter mintha el sem indulna. És ez így van mert ha ilyankor leválasztom az akkut, akkor a rákötött led egy pillantra elalszik majd beindul az adapter, megjelenik a 13,8V. Ha visszaakasztom az akkut, leáll, lemegy a feszültség 12,5voltra, nem tölt semmit.Ez mi, én nem értem.
-
#83773
Intruder2k5
MODERÁTOR
ekkold
#83772
-
#83772
ekkold
Topikgazda
tillatrilla
#83754
ekkold
Topikgazda
válasz
tillatrilla
#83754
üzenetére
Hol lehet ilyen órát kapni? Tudsz rá linket? Pirosat vagy zöldet vennék leginkább.
-
#83770
tlac
nagyúr
Dr. Szilikát
#83769
tlac
nagyúr
válasz
Dr. Szilikát
#83769
üzenetére
Barret001, Dr. Szilikát:
köszi
Ilyen a vízmentes, amit még potméterbe, kapcsolókba stb. is lehet fecskendezni az érdekesség kedvért és nagyon jól rendbe tesz kontakthibákat is
ahha, a fecskendős módszer jó ötlet
-
#83769
Dr. Szilikát
őstag
tlac
#83768
Dr. Szilikát
őstag
Az is megfelel, bár szerintem nem árt tartani a műhelyben szilárd gyantát is, egyéb célokra. Általában a letisztítást igénylő folyasztószer sem vészes, ha fennmarad nyomokban, alkatrész alatt stb.
Nem ismerem, a linkelt denszesz összetételre megfelelne, de az nem számít vízmentesnek. Ilyen a vízmentes, amit még potméterbe, kapcsolókba stb. is lehet fecskendezni az érdekesség kedvért és nagyon jól rendbe tesz kontakthibákat is (szikrát azért ne kapjon inkább):
Későbbiekben átnevezték vízmentes denszeszre, csak adózási okból, de ugyanaz. Mellesleg gyantaoldat is készíthető ilyennel.
-
#83768
tlac
nagyúr
Dr. Szilikát
#83766
tlac
nagyúr
válasz
Dr. Szilikát
#83766
üzenetére
szóval akkor ha jól értem, ez a legolcsóbb is megfelel a célnak?

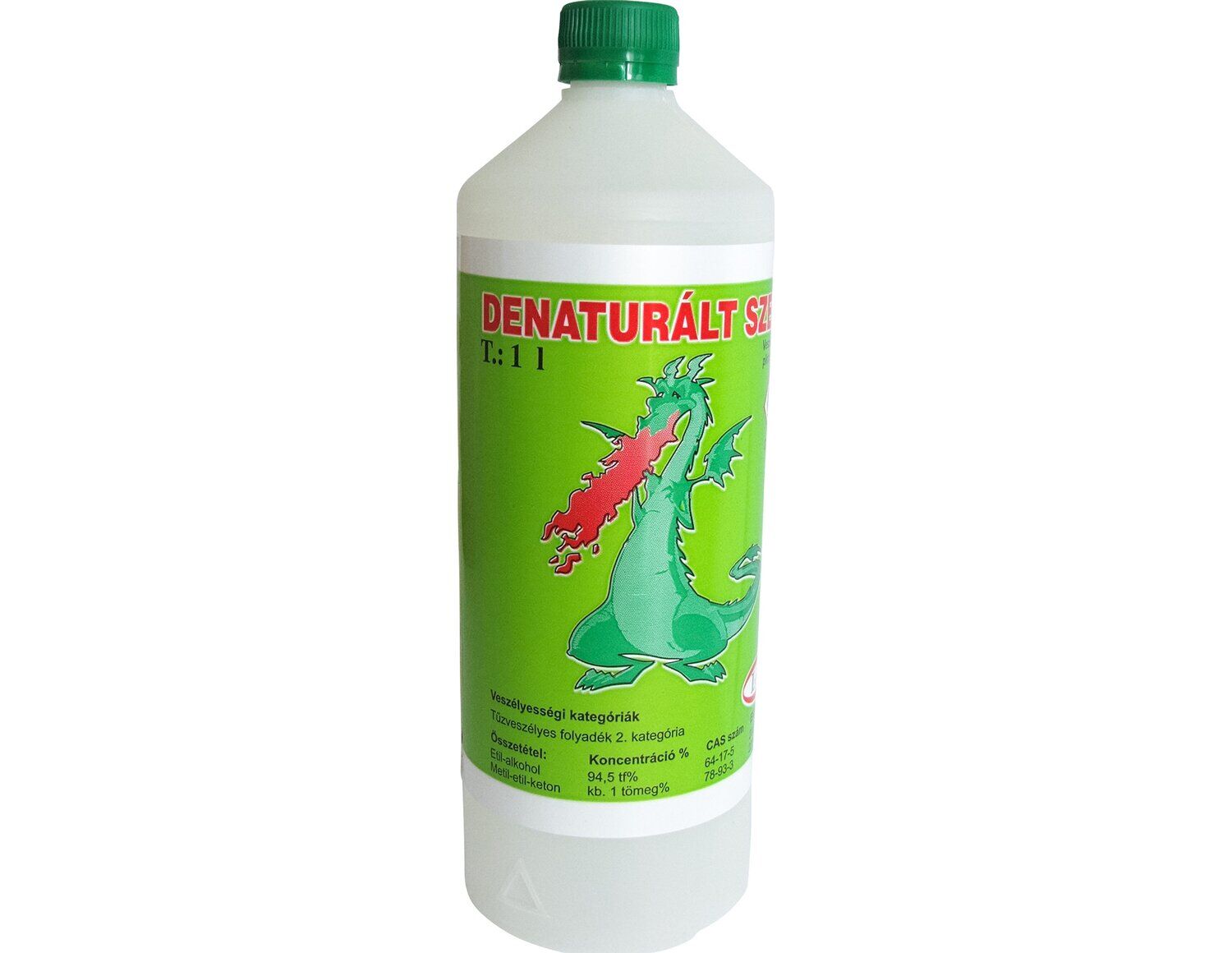

igen, ezt a sárkányos denaturált szeszt már más is ajánlotta nekem, hogy ebben nincs színezék sem
viszont nem macerásabb így használni?
pl. ha chip alatt marad a flux maradvány, azt csak áztatással tudnám kitakarítani szerintemForrasztó paszta és ónpaszta, ha megnézzük, így is látszik a különbség (ha akadnak is keveredések):
https://www.google.com/images?q=solder+paste
https://www.google.com/images?q=soldering+pasteajj de jó, hogy csak egy ing-es alakban különbözik
-
Barret001
addikt
Ha csak egyszerű forrasztgatásról van szó,akkor elég a forrasztó gyanta.Azt használok mindenhez.Finomabb munkákhoz kellenek a profibb cuccok! (SMD) Néha használok forrasztó vizet,az meg sósavban oldott cink lemez.Nagyon nagyon jó,de át kell mosni,a munkadarabot ha kész,mert savas.Ettől függetlenül nagyon jó anyag
-
#83766
Dr. Szilikát
őstag
mezis
#83764
Dr. Szilikát
őstag
Nem a halmazállapot számít (van már mindenféle), hanem elektronikai célra ajánlott legyen a gyártó által.
Például a gyanta természetes állapotában lehet savas is, ezáltal kiszámíthatatlan, de amit elektronikai célra forgalmaznak, azt már a gyártó bevizsgálja, savtalanítja, vagy pontosan nem tudom, de úgy már vállalható. De így sem állítom, hogy én például nagyon félnék a natúr gyantától, van is nekem. Célfüggő is, hogy mire merem használni.
Az óngolyókat tartalmazó ónpaszta folyékony egyébként (vagy mondjuk, hogy határeset), már amíg ki nem szárad a tárolás során. Leteszünk egy darabot és szépen elfolyik, amikor még jó. Később is felhasználható ugyan, de már egyre korlátozottabban. Ajánlatos légmentesen zárható edényben tárolni (plusz fóliával is betekerem), úgy viszont elég sokáig folyós marad.
#83763 tlac
Gyakorláshoz nincs sok jelentősége, alkohollal is lemosható, vagy nagyon jó az Alkonek vízmentes denaturált szesz például. Utóbbi többféle célra is kihasználható, ezért sem árt, ha van kéznél.
Forrasztó paszta és ónpaszta, ha megnézzük, így is látszik a különbség (ha akadnak is keveredések):
-
tlac
nagyúr
SMD chiphez talán van olyan zselészerű folyasztószer, amiben apró óngömböcskék is benne vannak, nem kell külön forrasztó ón.
az a forrasztó paszta, nem?
amikor csak bekened a nyákod, ráteszed a chipet és hőlégfúvóval átmész rajta és be is forrde kezdek végképp elveszni
akkor végül is ha klasszikus fluxot akarok venni, mi kell nekem?
-
-
tlac
nagyúr
elkezdtem tanulni a forrasztást és most ott tartok, hogy összeszedjem a cuccokat hozzá, viszont a fluxnál elakadtam
találtam ilyeneket, hogy
folyasztószer paszta formában
flux gél
forrasztó olaj
forrasztó gyantaezek a kifejezések mind ugyanazt jelentik vagy mik különbségek?
mikor melyiket kell használni? -
Tudtok valami olcsó /max. 5 000 Ft tokkal-vonóval/ 10mV/A AC lakatfogó adaptert? Amennyiért láttam adaptereket, annyiért már fullos mérőt is veszek, de multiméterem meg van, szóval nem kell még egy.
-
#83759
tillatrilla
senior tag
Intruder2k5
#83755
tillatrilla
senior tag
válasz
Intruder2k5
#83755
üzenetére
Köszönöm az ötletet!! Neked is az infót hcl!!
-
válasz
Teaway
#83753
üzenetére
Jól gondolom, hogy az az elkó a bemeneten? Az 35V, szerintem nem lett baja.
@tillatrilla : Bármi, ami sötétít. Nekem is van ilyn saját kókányórám, amin nincs sötétítőüveg, csak az ugye kicsi - de napfényen nem látni a kijelzést (mondjuk sötét helyen van).
A másikon, amin van sötétítő a LED kijelző előtt, simán. -
#83755
Intruder2k5
MODERÁTOR
tillatrilla
#83754
válasz
tillatrilla
#83754
üzenetére
Szia!

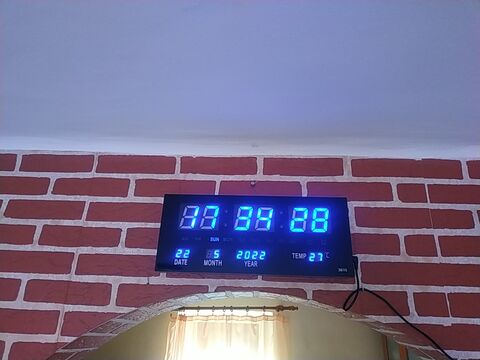

Pontosan ilyen órám van, csak piros megvilágítással. [kép] Szintén brutál erős, éjjel nagyon zavaró volt a fénye a szobában. Én autósboltban kapható üvegfóliát raktam bele, két rétegben, így tökéletes. Szóval nem kívülre, hanem szétszedtem, és belül tettem a kijelző és az előlap közé, így teljesen szolid a fénye.
-
#83754
tillatrilla
senior tag
tillatrilla
senior tag

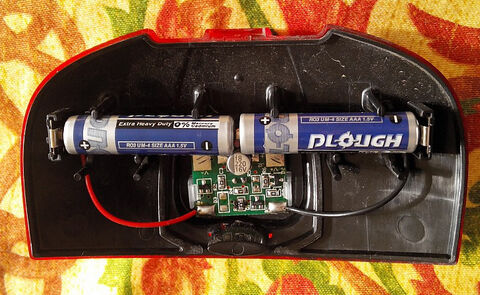

Sziasztok! Ilyen fórum nincs is talán,amiben nekem most segítség,ötlet kellene... led-es falióra,ami jól működik,csak a led színnel mellélőttem. A valóságban nem ilyen zavaró,de közel áll az inger küszöbömhöz... valami fólia kellene,ami tompít picit a fényén. A szegmensek cseréje gazdadágtalan. Köszi előre is!!!
-
#83752
dvdbackuper
őstag
dvdbackuper
őstag
Sziasztok!
Ilyen FET-et keresek, lehetoleg UK-ban, vagy vmi helyettesitot.
ACER SPIN 3 noti, zarlatot merek rajta.
-
Hello,
Ha egy ilyennek :
fordítva adtam tápot, akkor mi mehet el az IC-n kívül? 2 van már, ami hibás, az egyiken az R7 elégett - csere után persze nem jó, tuti az IC is meghalt. A FET vajon kibírja? (Legalábbis nem tűnik zárlatosnak.)
-
aujjobba
addikt
Köszönöm, ezeket megnézem.
Valójában nem kell ennyi mindenre odafigyelni, épp csak most kezdtem el tanulni elektronikát Udemy kurzuson, meg amit találok hozzá neten amint kezdek megvilágosodni.
Arduino vagy raspberry pico alapú vezérlés gondoltam ehhez, csak így próbaképp összerakni dolgokat.
Egyébként a H-híd kapcsán sajnos rengeteg rossz dizájn kering a neten, legalább már odáig eljutottam, hogy értem azok miért rosszak. -
And
veterán
válasz
aujjobba
#83748
üzenetére
Az induktív feszültségtüskék ellen lehet záróirányú (flyback) diódákkal védekezni: [link]. Mosfeteknél a belső (body) dióda ezt általában önmaga is megoldja.
Rövidzárlat az egyenes ágakban: ezt alapvetően a vezérlés - valamilyen kontroller - dolga kivédeni. Egyéb védelmek: túláram, terhelés rövidzárlat, fordított táp, stb., ha ennyi mindenre oda kell figyelni (és nem elegendő egy szimpla biztosíték), akkor esetleg integrált megoldásokban is lehet gondolkodni. Érdemes megnézni erről némi anyagot, pl. ezt an app. note-ot: [link]. -
aujjobba
addikt
Köszi!
Extra védelmet te tennél bele? Ebben nem vagyok annyira otthon.
Gondolok itt arra amikor hirtelen lekapcsolom az áramot de a motor indukciós töltése akkor kicsit elszabadul ha jól tudom.
Másik dolog ugye ha véletlen nem átlósan adom a vezérjelet hanem egy oldalon két tranzisztorra, abból instant rövidzárlat lesz.
Ezeket hogyan lehet kivédeni? -
And
veterán
válasz
aujjobba
#83745
üzenetére
Ez egy klasszikus H-híd, és valóban működik. Az más kérdés, hogy a gyakorlatban a kisebb veszteségek okán általában mosfet-ekkel építik fel, hagyományos bipolár-tranzisztorokkal nem lesz annyira szép az eredmény. Például a tranzisztorok szaturációs feszültsége a megadott típusokkal és motoráramra biztosan nagyobb lesz valamivel (így a motorra kevesebb jut), mint ami a szimulációdból következne. Ilyen, relatív kis terhelőáramra amúgy még ez a megoldás is elmegy.
-
#83745
aujjobba
addikt
tordaitibi
#83744
aujjobba
addikt
válasz
tordaitibi
#83744
üzenetére
Rá tudnátok nézni erre a tervre?
A konkrét tranzisztor típusok és az ellenállás értékek se véglegesek, csak az elvet szeretném inkább validálni.
A motort szeretném az egyik vagy a másik irányba hajtani attól függően melyik két átlós tranzisztorra adok jelet (Q1 és Q4, vagy Q6 és Q3).
A Q5 és Q2 PNP amiket a Q1 és Q3 (NPN-ek) hajtanak meg, a Q6 és a Q4 NPN.Szimulátorban kijön a matek, 11.93V esik a motoron 54mA mellett, egyik átlós vezérléssel pozitív, a másikkal negatív irányban.
-
#83744
tordaitibi
veterán
Bici
#83743
10-15W kategóriába nemrég ütöttem össze egy melós kis hordozható hangdobozt. D osztály, PAM sorozat.
Bírja az egész napos üvöltetést, az cimbim melósai nem a kímélős kategória.
Van ilyen nagyobbacska teljesítménybe is, arról nincs nyúzási tapasztalatom de ha a 15wattos PAM8403 egy 2,5x3 centis nyákon minden hűtés nélkül tökhangerőn kézmeleg akkor a nagytesói se lehetnek paksi hőtermelők.
Azt nem mondom hogy a hangminősége egy JLH de hallgatható. -
#83738
Dr. Szilikát
őstag
Dr. Szilikát
őstag
Chrome böngészőben fut az EasyEDA, amit magam is kipróbáltam és minden jel szerint lehet vele dolgozni, de azt már nem tudhatom, milyen igényeknek (nem) felel meg. PCB-tervezés / rendelés lehetősége is benne van.
Illetve, ha jól látom, most már böngészőtől függetlenül is, csak én régebben próbáltam, a böngészős változatot.
-
mexel
veterán
válasz
Gyula84
#83733
üzenetére
Ez egy Onkyo TX-NR809 erőlködő. Régóta ilyet kerestem, és volt egy.
De átvert az eladó, mert azt állította működik. De amikor ideért már nem működött, szétszedtem megnézni nem csúszott -e szét valami ( ilyen súlyú darabnál ez előfordulhat - közel 20kg) és akkor láttam hogy a 7-ből 2 db tranzisztor hiányzik a helyéről. Elvileg 5.1-ben még kellene működnie, de nem jön ki hang belőle. A dts chip hibára nem jellemző ez mert a hangszóró ikonok megvannak ( ettől még lehet ez) Sajnos nem volt olcsó, és külföldről hozta ismerős, így a visszaszállítás is költséges lenne.
Én nagyon ilyet akartam, mert egyszer hallottam egy ilyet és a hangja igen meggyőző volt ( nem olyan mnt a mostaniaké)
A legnagyobb gondom hogy egy sérülés miatt mozgatni sem tudom szinte, nem emelhetek most semmit és a szállítással így gondjaim vannak. Nem tudom csak úgy le-felcipelni a 4.ről, és elvinni megnézetni. Szóval sakk-matt.
Úgy terveztem ez idejön, megy a helyére és ott marad egy ideig. Így hibásan eladni sem tudom csak nagy bukóval, ha megveszik egyáltalán.
Lehet hogy valóban működött 5.1-ben amikor az eladó elküldte még, csak a szállításnál elment valami. De akkor is max 5.1-ben ( mondjuk nekem elég is lenne). Nem tudom mitévő legyek
Ha előre megrendelem a 2 tranzisztort 5-6-7-8 ezerért akkor az is bukó ha nem lehet berakni mert más gond is van esetleg. -
#83732
Dr. Szilikát
őstag
mexel
#83729
Dr. Szilikát
őstag
Mert az a komplementer párja (PNP + NPN), amit szoktak is párba válogatni bétára és úgy árusítják (áramerősítési tényező legyen közelítően egyforma). Ezért célszerűbb is lehet párban cserélni, ha valaki nagyon vájtfülű (hogy észrevesz különbséget, vagy csak képzeli, az más kérdés).
Végfokot lehet ugyan egy típusú párokkal is építeni (kvázi-komplementer), de az kevésbé jó megoldás.
-
mexel
veterán
válasz
Gyula84
#83730
üzenetére
Igen, az adatlap szerint ugyanaz, néztem. ( nem tudom mi az az N-es párja
)
Az erősítőben van 7 csatorna, elvileg 5-nél ott a tranzisztor, de 2 hiányzik. Gondolom nem okozhat nagy problémát ha a 2db a Ta0002-lesz. pPersze előbb meg kell nézetni hogy a többi rész jó-e, mert nyilván nem véletlenül vették ki.Kérdés úgy ki lehet-e mérni ha nincs meg a tranzisztor. ( nehézkes a mozgatás és nagyon messzire kell vinni, 20 kilós dög és csak 1 valaki vállalta igen messze) A tranzisztor meg még nincs meg, de ha nem javítható nem is venném meg mert így is nagyon bukó a dolog -
mexel
veterán
Sziasztok! Még mindig TTA0001 PNP tranzisztort keresek, és igyazán csak alin találni. Azt hallottam viszont hogy simán hamisítják ezeket és nem valószínű hogy eredetit fogok kapni. Erről vannak tapasztalatok?
( Nem tudom hogy a TTA0002 vajon csereszabatos-e, mert csak olyat találtam TME-nél)Azt sem értem Alin miér tadnak mind mellé egy TTC001-et is
-
#83728
Barret001
addikt
tordaitibi
#83727
Barret001
addikt
válasz
tordaitibi
#83727
üzenetére
10W-ra szerintem elég lesz a thermal pad. Felrakod,teszt,és megvagy
-
#83727
tordaitibi
veterán
PROTRON
#83726
-
#83726
PROTRON
addikt
tordaitibi
#83722
PROTRON
addikt
válasz
tordaitibi
#83722
üzenetére
De ha valamit meg lehet oldani egyszerűen és biztonságosan, akkor menjünk neki a másik irányból ahogyan kedvenc óvodásaink nem?
[link] -
#83725
rednifegnar
senior tag
Barret001
#83723
rednifegnar
senior tag
-
#83724
tordaitibi
veterán
Barret001
#83723
válasz
Barret001
#83723
üzenetére
Gondolkodom a gap pad, thermal pad nevű megoldáson. Nem használtam még, az biztos hogy akár 0,5-1mm eltérést is kikorrigál de szerintem a hővezetési tényezőke sokkal rosszabb mint a két illeszkedő felület közötti pasztáé.
Mondjuk nem egy 160W tdp-s cuccot kellen hidegen tartanom csak egy 10W socot, lehet kipróbálom a thermal padot. Van 0,5mm vastagságban,
Ha beválik nagyon jó lenne mert én azon csodálkozok hogy még nem sarlkaltam le a socot a próbálkozásokkal mikor körülbelülre próbáltam belőni a síkokat meg a távolságot. -
#83723
Barret001
addikt
Donki Hóte
#83721
Barret001
addikt
válasz
Donki Hóte
#83721
üzenetére
Mindenképpen tükör síma felület kell.Ahol nem ér oda teljesen a procihoz,ott kisebb a hőátadás. Nem kell fényesnek lennie,de teljesen síknak igen! Ha le van dolgozva durván a felesleg,utána könnyű síkba csiszolni egy üveglapon,vagy valami tökéletesen egyenes felületen.
-
#83722
tordaitibi
veterán
Donki Hóte
#83721
válasz
Donki Hóte
#83721
üzenetére
Az egésznek síkba kéne lenni, és a belőle 5milliméterre kiemelkedő kis 3x3 centis szigettel síkba mert erre fekszik fel egy processzor. Próbáltam hézagolni de az csak taknyolás.
-
#83721
Donki Hóte
veterán
fatpingvin
#83720
válasz
fatpingvin
#83720
üzenetére
A kérdés az, hogy az egész hűtőborda felületnek síknak kell lenni, vagy elég az, ha azon a részen sík, ahol a hűtendő félvezetők vannak.
Ha az egésznek kell síknak lenni, akkor tényleg profi marógépen kell a felületet kialakítani.
-
#83720
fatpingvin
addikt
Donki Hóte
#83719
fatpingvin
addikt
válasz
Donki Hóte
#83719
üzenetére
végülis ha elengedjük a követelményt hogy lapos legyen, valóban... bár ez a rezgőcsiszolóval is így lesz.
-
#83719
Donki Hóte
veterán
tordaitibi
#83717
válasz
tordaitibi
#83717
üzenetére
Rezgőcsiszoló a jó megoldás, szalagcsiszoló a highend megoldás.
(Egyébként miért tart 2 napig reszelővel lereszelni? Az alut viszi a reszelő
) -
#83718
fatpingvin
addikt
tordaitibi
#83717
fatpingvin
addikt
válasz
tordaitibi
#83717
üzenetére
vidd el esztergályoshoz, értelmesebb ötletem nincsen
-
#83717
tordaitibi
veterán
Van valami otletetek hogy egy nagyobbacska butoborda aljabol ami 7mm vastag, hogyan lehet hazi modszerrel lesikolni 2millimetert? Reszelni 2 napig tartana, esetleg flex de az tuti nem sik, marogepem, esztergam nincs.
-
#83716
batyuska100
senior tag
Dr. Szilikát
#83714
batyuska100
senior tag
válasz
Dr. Szilikát
#83714
üzenetére
Visszaforrasztottam őket és megy TV. Köszönöm a segítséget, megpróbálok ugyan ilyen diódát venni.
-
#83715
hcl
titán
Dr. Szilikát
#83712
válasz
Dr. Szilikát
#83712
üzenetére
És nem csak Vestel belsejűben van ilyen
-
#83714
Dr. Szilikát
őstag
batyuska100
#83713
Dr. Szilikát
őstag
válasz
batyuska100
#83713
üzenetére
12 V ágon 3 helyett marad 2 dióda, próbára elég szokott lenni. (Nagyobb kijelzőnél lehet 4 diódás gyárilag).
24 V-ról megy a LED-driver (ami még felfelé konvertál) marad változatlan.
https://www.electronica-pt.com/esquema/lcd/power-supply-17ips61-3-vestel-23627/
-
#83713
batyuska100
senior tag
Dr. Szilikát
#83712
batyuska100
senior tag
válasz
Dr. Szilikát
#83712
üzenetére
Pont Vestel nyákról van szó.
Ez a háttérvilágítás csatlakozója mellett van, gondolom oda viszi az áramot:
D9-nél volt az UF5402
D8-nál semmi (gondolom akkor itt lenne egy másik ugyan ilyen dióda, hátlapon megnézve tényleg ugyan oda vezetnek az áramkörök)Középen keresztbe van a D25, ott volt az SB5B0 de ennek a padjei a D10, 11 és 12-höz vezetnek.
D12: a rossz SR5010
D11: semmi, gondolom hasonló a D8 esetéhez
D10: a másik SR5010Tehát ha D12 kivételével mindent visszaforrasztok a helyére akkor működnie kell?
-
#83712
Dr. Szilikát
őstag
batyuska100
#83707
Dr. Szilikát
őstag
válasz
batyuska100
#83707
üzenetére
Vannak például olyan Vestel belsejű LCD-k, ahol a szekunderen több darab párhuzamosított diódával növelik a terhelhetőséget és abból egyik zárlatos lesz.
Azt az egyet kiveszed és a TV máris elindítható, kipróbálható. Véglesre persze így nem ajánlott hagyni, de eggyel kevesebb dióda is elbírja a gépet. Ennek nem mond ellent, hogy tönkrement. Kap valami impulzust, vagy gyengébb példány, pontosan nem tudni, de tapasztalat, hogy simán működik eggyel kevesebb diódával, nem is melegszenek különösebben.
Jó esetben a tápegység a zárlatra csak leáll és más baja nem lesz. De néha tönkremennek alkatrészek a primeroldalon is. Jó diódákat felesleges cserélni, legfeljebb akkor, ha a párhuzamos darabok helyett akarsz egyformákat betenni, ami az egyforma árameloszlás miatt lehet szempont.
De ilyen hibák nem törés miatt szoktak keletkezni. Ha viszont sérült a kijelző, zárlatos lett, a T-Con panelon keresztül a 12 V ágon esetleg elképzelhető zárlat, ami miatt elszállt a tápdióda. Noha ilyet még nem láttam (hogy törés miatt lett volna ilyen baja), de akkor már régen rossz, TV nem lesz belőle.
-
#83710
Gyula84
veterán
fatpingvin
#83709
Gyula84
veterán
válasz
fatpingvin
#83709
üzenetére
+-64 voltos, negatív ágban zárlatot mérek azt tiszta hogy gond van, csak simán a trafó magában kiveri a 2 amperest azt furcsálltam
-
#83707
batyuska100
senior tag
batyuska100
senior tag
Sziasztok!
Még évekkel ezelőtt került hozzám egy TV ami elméletileg leesett és azóta nem kapcsol be. Szétszedtem és végigmértem a tápegység részét, egyik csatlakozón se jön áram. Eddig 4 diódát találtam ami zárlatos, leforrasztás után csak egy volt az. A kiforrasztásnál is rámértem, van ellenállás.
Okozhatott kárt a zárlatos dióda másban is? Mert a biztosíték rendben és púpos kondi sincs.
A másik kérdésem az lenne hogy honnan tudok hasonló alkatrészeket venni? Sehol sem találok ugyan ilyen diódákat és félek hogy rosszat rendelek, majd nagyobb kárt csinálok mint ami van.
Ilyenek kellenének:
MCC SR5010 5 Amp Schottky Barrier Rectifier 50 to 100 Volts (2 db)
GOOD-ARK UF5402 Glass Passivated High Efficient Rectifiers 1000 Volts Forward Current 3.0 Amperes
GOOD-ARK SB5B0 MEDIUM CURRENT SCHOTTKY BARRIER RECTIFIER -
#83706
hódmaci
senior tag
Dr. Szilikát
#83705
hódmaci
senior tag
válasz
Dr. Szilikát
#83705
üzenetére
Köszönöm a segítséget.
Szétkaptam és valóban 2db 1.5V-os AAA elem van benne.
Amin igazán meglepődtem. Inkább akkumulátort tudtam volna elképzelni benne.
Kicseréltem őket és újra a régi mivoltában fénylik. -
hódmaci
senior tag
Sziasztok!

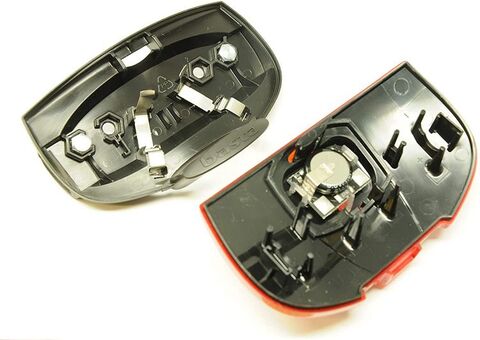

Kerékpáromon olyan hátsó lámpa van ami ha megáll a dinamó akkor még 5 percet világít.
Hogyan Működnek ezek a lámpák?
Sajnos azt vettem észre hogy már szinte rögtön kialszik a lámpa ha megállok a kerékpárral.
Tudom javítani? Egyáltalán mi tartja meg még neki a feszt 5 percig?
Kondi, aksi, vagy mi?
Esetleg aki találkozott már ilyennel tudna segíteni? -
#83703
pjen
félisten
tillatrilla
#83702
pjen
félisten
válasz
tillatrilla
#83702
üzenetére
Ha sokszor van áramszünet érdemes kiegészíteni egy ató aksival. Nekem mikor fontos volt,, rá kötöttem egy 55ah olom aksit.
-
#83702
tillatrilla
senior tag
tordaitibi
#83700
tillatrilla
senior tag
válasz
tordaitibi
#83700
üzenetére
Köszi az infót!! Csak azért kérdeztem,mert szünetmentes vásárlása előtt vagyok,és ezért voltam kíváncsi az áthidalási időre.
-
#83701
7Sony7
addikt
Dr. Szilikát
#83698
7Sony7
addikt
válasz
Dr. Szilikát
#83698
üzenetére
Köszönöm a részletes választ!
Ha azt próbálná ki, akkor tökéletesen menne a rendszer.
)
Új hozzászólás Aktív témák
- Apple iPhone 14 Pro Max 128GB, Kártyafüggetlen, 1 Év Garanciával
- Új Apple iPhone 16 Pro 128GB, Kártyafüggetlen, 3 Év Garanciával
- Honor Magic7 Lite 512GB, Kártyafüggetlen, 1 Év Garanciával
- Honor 400 lite 256GB, Kártyafüggetlen, 1 Év Garanciával
- HP Prodesk 600G4 SFF - i5-8500, 16GB DDR4, 512GB NVMe SSD, ATI R5 430 2GB eladó!
- AKCIÓ! AMD Ryzen 7 3800X 8mag 16szál processzor garanciával hibátlan működéssel
- AKCIÓ! Google Pixel 9 Pro 5G 128GB 16GB mobiltelefon garanciával hibátlan működéssel
- BESZÁMÍTÁS! ASROCK H310CM i5 8400 16GB DDR4 240GB SSD 1TB HDD GTX 980 4GB Aio Corp Croma CM 600W
- Beszámítás! Apple iPad 11 2025 128GB WiFi tablet garanciával hibátlan működéssel
- Bomba ár! Dell Latitude E7250 - i7-5GEN I 8GB I 256SSD I 12,5" HD I HDMI I Cam I W10 I Garancia!
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
